MANUAL DE USUARIO 9385FL Flama

Gracias por haber elegido esta campana extractora

Para garantizar que consigue los mejores resultados de su nueva campana extractora, le recomendamos que lea atentamente este manual de instrucciones antes de su uso. Si la trata con cuidado, su campana extractora le proporcionará años de uso sin problemas.

Para registrar su propiedad, complete y devuelva la tarjeta de garantía que viene incluida con el aparato.

Este manual de instrucciones está destinado a proporcionarle toda la información necesaria relativa a la instalación, uso y mantenimiento del aparato.

Este tipo de campana extractora está concebida para extraer los olores desagradables de la cocina, no se destina a extraer el vapor.

Para usar el aparato correctamente y de forma segura, lea atentamente este manual de instrucciones antes de su instalación y uso.

La campana extractora ha sido concebida a partir de materiales de alta calidad y con un diseño sencillo. Equipada con un motor electrónico y un ventilador centrífugo, proporciona una extracción fuerte con poco ruido. También posee filtros de grasa antiadherentes de instalación fácil.

Los productos FLAMA fueron concebidos pensando en el bienestar y satisfacción del consumidor, dando prioridad a los patrones de calidad más elevados, a la funcionalidad y al diseño.

CONSEGOS DE SEGURIDAD

-Nunca permita que el aparato sea utilizado por niños.

-La campana extractora está destinada únicamente a uso doméstico, no es adecuada para parrillas, restaurantes u otros fines comerciales.

-La campana extractora y su respectivo filtro deben limpiarse regularmente para mantenerlos en buenas condiciones de funcionamiento.

-Limpie la campana extractora de acuerdo con el manual de instrucciones para reducir el riesgo de incendio.

-Si usa una cocina de gas, no deje llamas abiertas bajo la campana extractora:

-Antes de conectar este aparato, asegúrese de que el cable de alimentación eléctrica no está dañado. Si lo está, debe ser sustituido solo por un técnico cualificado. Póngase en contacto con la asistencia técnica.

-Si la sala donde será utilizada la campana extractora contiene un aparato de quema de combustible, como una caldera de calefacción central, las tuberías deben ser de tipo sellado o de ventosa. Si hay instaladas otro tipo de tuberías o aparatos, asegúrese de que existe una ventilación adecuada en la sala.

-El aire no puede ser expulsado a un conducto que sea utilizado para extraer vapores de aparatos de combustión de gas u otros combustibles.

-Es necesario cumplir los reglamentos relativos a la expulsión de aire.

-Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, con falta de experiencia y conocimiento, excepto si se manipula bajo supervisión o si reciben instrucciones de uso del aparato por parte de una persona responsable de su seguridad.

-Los niños deben estar bajo supervisión para garantizar que no juegan con el aparato.

-No cocine comidas flameantes bajo la campana extractora.

-Nunca deje sartenes sin vigilancia mientras cocina, ya que los aceites y grasas demasiado calientes pueden provocar un incendio.

-Para garantizar el mejor rendimiento, le recomendamos que conecte la campana extractora 15 minutos antes de cocinar y la deje en funcionamiento hasta 15 minutos después. De esta forma garantiza que el aire en la cocina está circulando antes de cocinar y que el aire está limpio cuando termine de cocinar.

-El rendimiento de la campana extractora depende de varios factores. Estos incluyen el tipo de extracción, el volumen de la sala, la longitud de los conductos, la ventilación disponible y el estado de limpieza de los filtros.

Riesgo de descarga eléctrica

-Conecte el aparato solo a una toma de pared conectada a la tierra. En caso de duda, consulte con un técnico debidamente cualificado

Este producto cumple las directivas de compatibilidad electromagnética y de baja tensión.

Este manual de instrucciones también está disponible en formato PDF en www.flama.pt.

LIMPIEZA Y MANTENIMIENTO

IMPORTANTE: Antes de la limpieza o mantenimiento del aparato, desconecte la corriente eléctrica y desenchúfelo.

Limpieza normal

Utilice un paño suave húmedo con agua tibia con jabón suave o detergente doméstico de limpieza. No use nunca un estropajo de acero, productos químicos, materiales abrasivos, cremas de limpieza abrasivas o cepillos duros para limpiar el aparato.

Limpieza del filtro de grasa

Limpie el filtro todos los meses para ayudar a reducir el riesgo de incendio.

El filtro acumula grasa, humo y polvo, por eso el filtro afecta directamente a la eficacia de la campana extractora. Si no se limpia, el filtro quedará saturado con los restos de grasa (que son potencialmente inflamables). Se puede limpiar fácilmente con agua caliente y detergente o, de forma alternativa, en el lavavajillas. Asegúrese de que no se lavan otros utensilios con el filtro, ya que este se tiene que lavar por separado para evitar que se acumulen restos de comida en la rejilla. La limpieza del filtro de grasa en el lavavajillas puede provocar la decoloración del mismo, pero es normal y no se trata de un defecto del material.

Sustitución del filtro de carbón

Este procedimiento solo se aplica si la campana extractora está en modo de recirculación (no ventilado al exterior). El filtro de carbón captura los olores de cocción y tiene que ser sustituido en función de la frecuencia de uso de la campana extractora. Le recomendamos que lo sustituya, como mínimo, cada 6 meses.

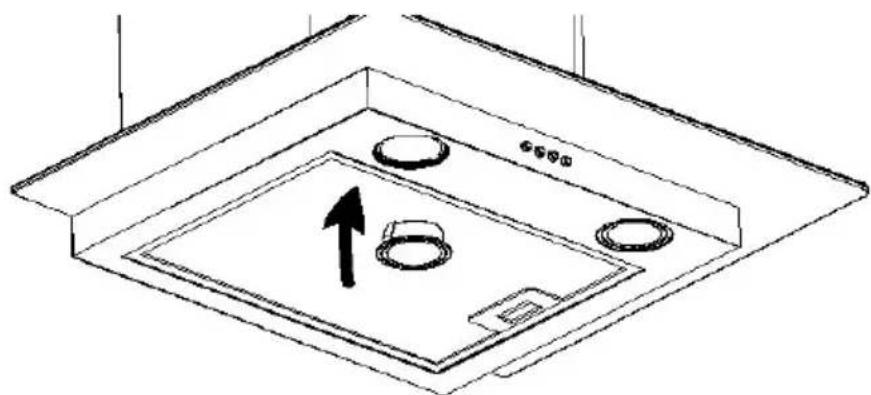

Sustitución de la bombilla

1. Desconecte el aparato y quite el enchufe de la corriente.
2. Retire la tapa de la bombilla al desatornillar los 2 tornillos.
3. Afloje las bombillas.
4. Cambie la bombilla por una del mismo tipo y clasificación.

Preparación para la instalación

Antes de la instalación, desconecte el aparato y desenchufe el aparato.

a. Si tiene una salida hacia el exterior, la campana se puede conectar según la imagen, a través de una conducción de extracción de 15 cm de diámetro.

La campana debe colocarse a una distancia mínima de 65 a 76 cm por encima de la cocina.

Es el fabricante de la cocina quien determina la holgura necesaria que tiene que ser seguida. En ausencia de instrucciones provisionales, con una cocina de gas, la distancia mínima entre la cocina y la campana debe ser como mínimo de 76 cm.

65cm 75cm

¡Atención! Respete la advertencia relativa al funcionamiento del aparato cuando el aire se extrae de la división.

MÉTODO DE INSTALACIÓN 1:

Perfore 3x orificios (1) de 8 mm para colocar el soporte (3).

Atornille y fije el soporte en la pared con los tornillos (4) y los casquillos proporcionados (2).

1 2 3 4

Levante la campana y colóquela sobre los ganchos del soporte de la pared.

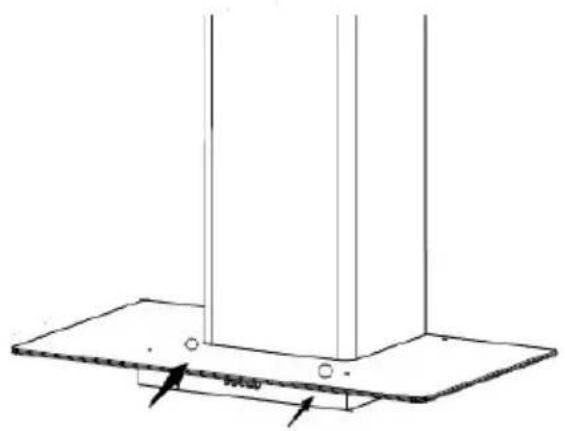

Después de colgar la campana extractora sobre el soporte, retire los filtros de aluminio, marque 2 orificios dentro de la campana extractora para los tornillos de seguridad. Después de marcar, retire la campana extractora, perfore dos orificios e introduzca 2 casquillos y, por último, fije los tornillos de seguridad con 2 tornillos ST4 x 3 cm.

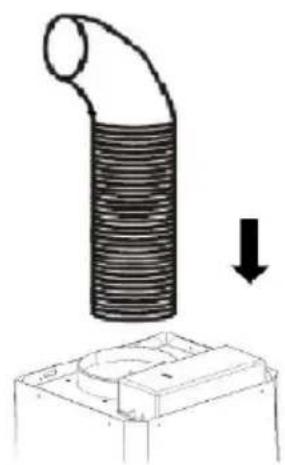

Fije la válvula de retención de la salida de aire de la campana. A continuación, monte el tubo de escape en la válvula de retención, como se muestra.

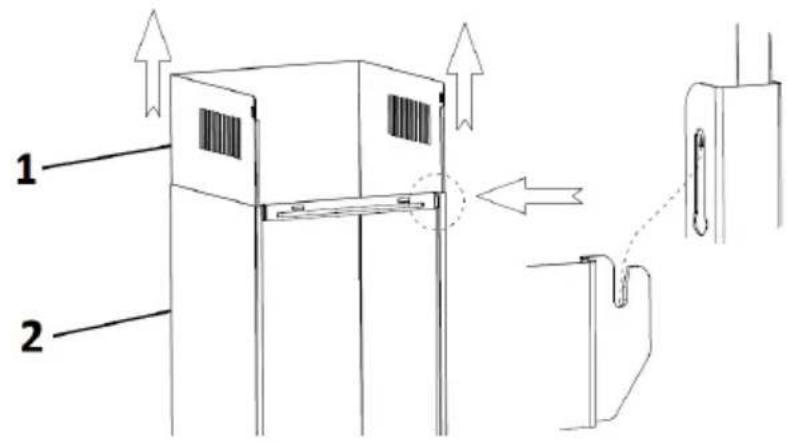

Utilice 2 tornillos ST4 x 8 mm para fijar y unir la chimenea inferior a la superior. Antes de fijar el soporte a la chimenea decida la ubicación de los orificios de fijación del soporte de la chimenea inferior para fijar el soporte de la chimenea inferior en pasos posteriores. No apriete demasiado los tornillos, asegúrese de que la chimenea superior se puede ajustar de forma telescópica una vez montada.

Cuando se desea hacer coincidir, seleccionar, Pierce y asegurar el apoyo pila (2) con dos casquillos superior (1) y los dos tornillos ST4 x 3 cm (3).

Fije la chimenea inferior a la campana con 2 tornillos ST4 x 8 mm (4).

1 2 3 4

MODO DE RECIRCULACIÓN

Si no tiene una salida hacia el exterior, el tubo de escape no es obligatorio, siendo el agotamiento de las rejillas existentes en la chimenea superior.

INSTALACIÓN DEL FILTRO DE CARBÓN

Es posible utilizar un filtro de carbón activado para sujetar los olores.

Para instalar el filtro de carbón, es necesario desacoplar primero el filtro de grasa. Pulse el pestillo y tire hacia abajo.

Enchufe el filtro de carbón en el lado del motor y gírelo hacia el lado derecho. Repita el procedimiento en el otro lado.

Vuelva a colocar el filtro de grasa.

NOTA:

Asegúrese de que el filtro esté firmemente fijo en la posición correcta. Si no está, puede soltarse y representar un peligro.

Cuando se monta el filtro de carbón, la potencia de extracción puede ser ligeramente menor.

FUNCIONAMIENTO

Botón de parada

Este botón apaga el aparato.

Botón de baja velocidad

Es adecuado para cocción a fuego lento y que no produce mucho olor.

Botón de velocidad media

La velocidad de flujo de aire ideal para la extracción al cocinar de forma normal.

Botón de alta velocidad

Cuando se produce una gran cantidad de humo o olor, presione el botón de alta velocidad para la extracción más eficaz.

Botón de la luz

Este botón enciende y apaga la luz

NOTA: Si los botones de velocidad baja, media y alta se presionan simultáneamente, el aparato sólo funciona a la velocidad más alta.

RESOLUCIÓN DE PROBLEMAS

FALLO	CAUSA	SOLUCIÓN
Las luces se encienden, pero el ventilador no funciona	Las palas del ventilador están atascadas.	Desconecte el aparato y solicite su reparación a un técnico cualificado.
	El motor está dañado.
Las luces y el ventilador no funcionan	Fusible fundido	Sustituye el fusible
	El cable de alimentación está suelto.	Vuelva a conectarlo a la corriente.
Vibración fuerte del aparato	Las palas del ventilador están dañadas.	Desconecte el aparato y solicite su reparación a un técnico cualificado. Desconecte el aparato y solicite su reparación a un técnico cualificado.
	El motor del ventilador no está fijo con firmeza.
	El aparato no está correctamente sujeto en el soporte.	Retire el aparato y asegúrese de que el soporte está bien colocado.
El rendimiento de la extracción no es bueno.	Es necesario limpiar el filtro	Limpie el filtro de grasa como se indica en la sección "Limpieza y mantenimiento". Sustituya el filtro de carbón (si está en modo de recirculación)

Antes de ponerse en contacto con la asistencia técnica:

Asegúrese de que el producto está conectado a la corriente y que los fusibles funcionan. No realice ninguna acción que pueda dañar el producto. Antes de ponerse en contacto con el servicio técnico, asegúrese de que la campana extractora está en conformidad con las instrucciones. Si el problema persiste, póngase en contacto con el fabricante o con un centro de asistencia autorizado.

ANOMALÍAS Y REPARACIÓN

En caso de avería llevar el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo o repararlo ya que puede existir peligro.

PROTECCIÓN DEL AMBIENTE

Este símbolo indica la recogida separada de equipos eléctricos y electrónicos.

El objetivo prioritario de la recogida de estos residuos es reducir la cantidad a eliminar, promover la reutilización, el reciclado y otras formas de valorización, para reducir sus efectos negativos sobre

el medio ambiente.

Cuando este aparato esté fuera de uso, no debe desecharse con los demás residuos urbanos no diferenciados.

El usuario es responsable de proceder a su entrega gratuita en las instalaciones de recogida selectiva existentes para ello.

La recuperación de los equipamientos fuera de uso también podrá ser realizada por los puntos de venta, en la compra de un equipamiento nuevo que sea equivalente y que desempeñe las mismas funciones.

Para obtener información más detallada sobre los locales de recogida debe dirigirse a su Ayuntamiento o a un punto de venta de estos equipamientos.

CONDIÇÕES DE GARANTIA

1. Conserve en lugar seguro el comprovativo de compra del aparato. Cuando se realice una reparación que cumpla las condiciones, el técnico exigirá el comprovativo de compra correspondiente. Sólo se le podrá prestar asistencia después de haber comprobado con el comprovativo de compra, que su aparato se encuentra dentro del plazo de garantía.
2. El plazo de garantía de este aparato es de 2 años a partir de la fecha de compra.
3. Dentro del plazo de garantía, repararemos o sustituiremos de manera gratuita, todas las piezas que dentro de un uso normal del aparato, se hayan deteriorado como consecuencia de un defecto del material o de fabricación.
4. Esta garantía no cubre bombillas, piezas que se rompan con facilidad, de vidrio o de plástico o cualquier deficiencia que no perjudique al buen funcionamiento del mismo.
5. No nos responsabilizamos de los daños causados por el uso indebido o descuidado del aparato, por enchufarlo a una corriente eléctrica diferente de la que se indica en la etiqueta de características del aparato, por una instalación eléctrica deficiente o por causas atmosféricas, químicas o electroquímicas. Se declinarán las reclamaciones o solicitudes de indemnización relativas a objetos que no formen parte integrante del aparato.
6. La prestación de una asistencia cubierta por la garantía, no prolonga el plazo de la misma. Sólo se presta asistencia cubierta por la garantía cuando está dentro de este plazo. Sólo se reconoce el derecho a esta garantía al primer comprador del aparato y no se puede transmitir a terceros.
7. La garantía caduca cuando personas no autorizadas han intentado realizar reparaciones, modificaciones o sustituciones de piezas en el aparato.
   8.Todos los gastos y riesgos de transporte hacia o desde nuestra fábrica, corren a cuenta del comprador.

CONDICIONES DE LA GARANTÍA

Para obtener el servicio de Asistencia Técnica durante el periodo de garantía de 24 meses a partir de la fecha de la compra, es necesario:

La presentación de la Factura/Recibo de compra, donde conste el modelo y el número de fábrica del producto (cuando sea posible).

Nota: La no presentación de los documentos indicados, será motivo para la no prestación de los servicios cubiertos por la garantía.
