Tipo de Produto	Exaustor de Cozinha
Marca	Infiniton
Modelo	CMPTRAL-NG61
Dimensões (L x P x A)	60 cm x 50 cm x 20 cm
Peso	15 kg
Alimentação Elétrica	220-240 V, 50 Hz
Potência Nominal	200 W
Taxa Máxima de Extração	600 m³/h
Nível Máximo de Ruído	55 dB
Tipo de Iluminação	LED
Potência de Iluminação	2 x 1.5 W
Tipo de Filtro	Filtro de gordura em malha de alumínio
Número de Filtros	2
Tipo de Controle	Botões de pressão
Diâmetro do Duto	150 mm
Classe Energética	A
Tipo de Motor	Motor único
Tipo de Instalação	Chaminé (com duto ou recirculação)
Manutenção	Limpar o filtro de gordura mensalmente; substituir o filtro de carvão a cada 3-6 meses
Recursos de Segurança	Proteção contra superaquecimento, desligamento automático
Acessórios Inclusos	Kit de instalação, filtro de carvão para recirculação
Uso Recomendado	Cozinha doméstica até 20 m²

Perguntas frequentes - CMPTRAL-NG61 Infiniton

Como limpar os filtros de gordura?

Remova os filtros de malha de alumínio e lave-os em água morna com sabão ou na máquina de lavar louça em baixa temperatura. Seque bem antes de reinstalar. Não use produtos de limpeza abrasivos.

O exaustor pode ser usado no modo de recirculação?

Sim, o CMPTRAL-NG61 pode ser usado no modo de recirculação com um filtro de carvão (incluído). O filtro precisa ser substituído a cada 3-6 meses, dependendo do uso.

Como substituir as lâmpadas LED?

Desligue a energia. Acesse as lâmpadas pela parte inferior do exaustor. Gire o soquete no sentido anti-horário para remover a lâmpada antiga e substitua por uma lâmpada LED compatível (2x1,5W).

Qual é o nível de ruído deste exaustor?

O nível máximo de ruído é de 55 dB na velocidade máxima. Velocidades mais baixas produzem menos ruído, tornando-o adequado para ambientes de cozinha silenciosos.

Qual é a capacidade de extração?

O exaustor tem uma taxa máxima de extração de 600 m³/h, adequado para cozinhas de até 20 m². Use velocidades mais baixas para cozimentos leves.

Como instalar o exaustor?

Siga o manual de instalação: certifique-se de montar na parede de forma segura na altura correta acima do fogão (65-75 cm para gás, 50-65 cm para elétrico). Conecte o duto ou use o modo de recirculação. A conexão elétrica deve ser feita por um eletricista qualificado.

O exaustor é com duto ou recirculação?

Este modelo suporta ambas as configurações: com duto (exaustão externa) e recirculação (com filtro de carvão). Escolha de acordo com a configuração da sua cozinha.

Com que frequência devo substituir o filtro de carvão?

Substitua o filtro de carvão a cada 3 a 6 meses, ou com mais frequência se cozinhar muito. O filtro não pode ser lavado ou regenerado.

Quais recursos de segurança este exaustor possui?

O exaustor inclui proteção contra superaquecimento que desliga automaticamente o motor se aquecer demais, e um temporizador de desligamento automático que pode ser configurado para segurança adicional.

Qual é o período de garantia?

A Infiniton normalmente oferece uma garantia de 2 anos para exaustores de cozinha. Verifique sua compra específica para os termos completos. Guarde o recibo como comprovante de compra.

MANUAL DE UTILIZADOR CMPTRAL-NG61 Infiniton

As instruções de uso são válidas para diferentes modelos de artefatos. Consequentemente, é possível contrar descrições de características individuais que não se aplicam especificamente ao seu dispositivo.

INSTALAÇÃO

O fabricante não se responsabiliza por danos resultantes de instalação imprópria ou inadequada.

A distância mínima de segurança entre o batente e o exaustor é de 650 mm (alguns modelos podem ser instalados a uma altura menor, consulte os parágrafos sobre as dimensões de trabalho e instalação).

Verifique se a voltagem da rede corresponde à indicada na placa localizada no interior do exaustor.

Para as Alianças Classe I, certifique-se de que o fornecimento interno de energia garanta um aterramento adequado.

Ligue o exaustor à saída de escape através de um tubo com um diâmetro mínimo de 120 mm. O caminho da combustão deve ser o mais curto possível.

Não conecte o exaustor aos canos de descarga dos dutos de combustão (caldeiras, chaminés, etc.).

Se o capuz é utilizado em conjunto com aparelhos não-eléctricos (por exemplo, aparelhos de queimadores a gás), uma ventilação suficiente no quarto deve ser assegurada de modo a evitar o refluxo dos gases de escape. A parada deve ter uma abertura que se comunique diretamente com o exterior, a fim de garantir a entrada de ar limpo. Quando a capa é utilizado em conjunto com dispositivos que envolve várias energias eléctricas, a pressão negativa na sala não deve ser superior a 0,04 mbar para impedir que os gases que são extraídos de se mover de volta para a sala de pelo sino Extrator de fumaça.

Em caso de danos no cabo de alimentação, este deve ser substituído pelo fabricante pelo Departamento de Assistência Técnica, a fim de evitar qualquer risco.

Se as instruções de instalação para cozinhar com gás especificarem uma distância maior especificada acima, isso deve ser levado em consideração. As regras relativas à descarga de ar têm de ser cumpridas.

O capô foi projetado exclusivamente para uso doméstico, para eliminar odores da cozinha. Nunca use o capô para diferentes finalidades para as quais foi projetado.

Nunca deixe chamas abertas sob o capô quando estiver em operação.

Ajuste a intensidade da chama para direcioná-la apenas para o fundo da panela, certificando-se de que ela não se projete lateralmente.

As fritadeiras devem ser continuamente controladas durante o uso: o óleo superaquecido pode queimar em chamas.

Não deixe a chama aberta sob o exaustor; Existe um risco de incêndio.

Este sino pode ser usado por crianças com 8 anos de idade ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre o uso do dispositivo de forma segura e entenderem os perigos envolvidos.

As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

A limpeza e manutenção do sino não serão realizadas por crianças sem supervisão.

"CUIDADO: As peças acessíveis podem aquecer quando utilizadas com aparelhos de cozinha".

MANUTENÇÃO

Desligue ou desconecte o exaustor da fonte antes de realizar qualquer manutenção.

Limpe e / ou substitua os filtros após um determinado período de tempo. (Risco de incêndio).

Limpe o exaustor com um pano úmido e um detergente líquido neutro.

O dispositivo usa no máximo 4 elementos da placa.

O símbolo na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, este produto deve ser entregue no ponto de coleta para a reciclagem de equipamentos elétricos e eletrônicos. Ao garantir que ele seja descartado corretamente, você ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde humana, caso contrário, a manipulação incorreta deste dispositivo poderá ocorrer. Para obter informações mais detalhadas sobre a eliminação deste dispositivo, contacte as autoridades municipais, o serviço de resíduos mais próximo ou o estabelecimento onde adquiriu o produto.

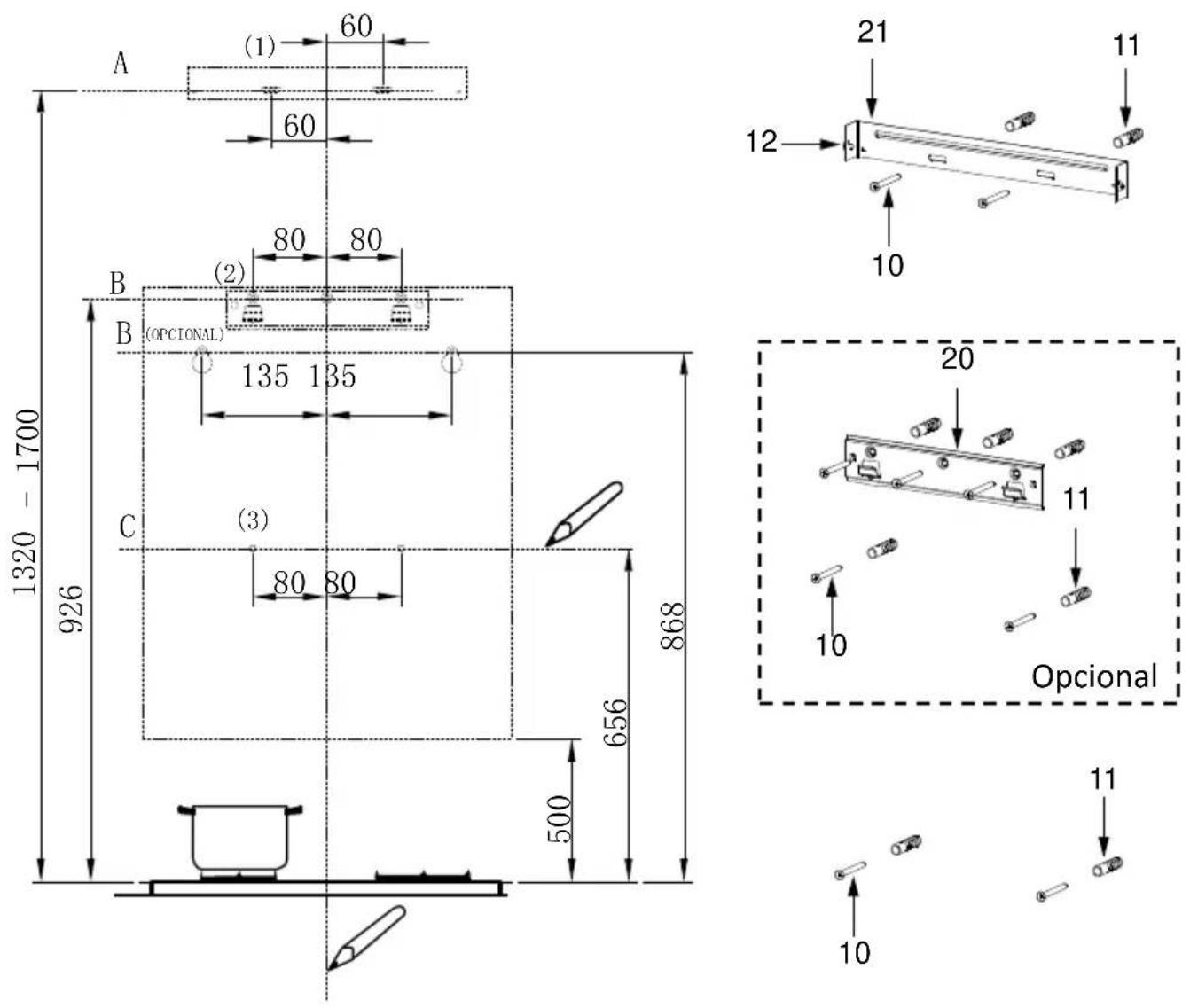

PAREDE DE BROCAS E APOIO DE FIXAÇÃO

Como primeiro passo, proceda de acordo com os seguintes desenhos:

• Uma linha vertical até o teto ou até o limite superior, no centro da área em que o capô será instalado.
• Uma linha horizontal A de 1320 mm aima do topo.
• Uma linha horizontalB com um mínimo926 (868 opcional)mm no mínimo por acima do topo
• Uma linha horizontalC com um mínimo656 mm acima do topo.

Puntos de Marca:

• Marque um ponto (1) na linha horizontal A, 60 mm à direita da linha de referência vertical.
• Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.
• Marque um ponto (2) na linha horizontal B, 80 (135 opcional) mm à direita da linha de referência vertical.

• Repita esta operação no outro lado e na linha de referência vertical, verificando se as três marcas estão niveladas.

• Marque um ponto (3) na linha horizontal C, 80 mm à direita da linha de referência vertical.

• Repita esta operação no outro lado, verifique se ambas as marcas estão niveladas.

Perfure nos pontos marcados (1,2,3) usando uma broca de 10 mm.

Insira os plugues nos orifícios.

Fixe o suporte de fixação (20) com 3 parafusos 10 (5x50) fornecidos com o exaustor.

• Abra o painel.
• Remova o filtro de graxa de metal usando as alças fornecidas.
• (Any) Ligue o corpo do capô ao suporte (O) Prenda o corpo do capuz aos parafusos (5 x 50) nos pontos (2). Por si só o corpo do sino é nivelado.

• Fixe os parafusos do interior do corpo do sino10 para os ramplugs 11 nos pontos (3).
• Fixe os parafusos do interior do corpo do sino10 para os ramplugs nos pontos(3)Monte o filtro no capô.
• Feche o painel.

CONEXÕES

VERSÃO DO DISPOSITIVO DE ESCAPE A SAÍDA DO AR.

Ao instalar a versão de sucção, conecte o exaustor ao tubo de saída usando um tubo rígido ou flexível de ∅ 150 ou ∅ 120 mm, cuja escolha é deixada para o instalador.

• Para instalar uma conexão de descarga de ar de φ 120 mm, insira o grampo de redução 3 na saída de ar.
• Fixe o tubo 4 na posição usando grampos de tubo adequados (não fornecidos).
• Remova os filtros de carvão.

A lareira só pode ser instalada com uma capa extenuante.

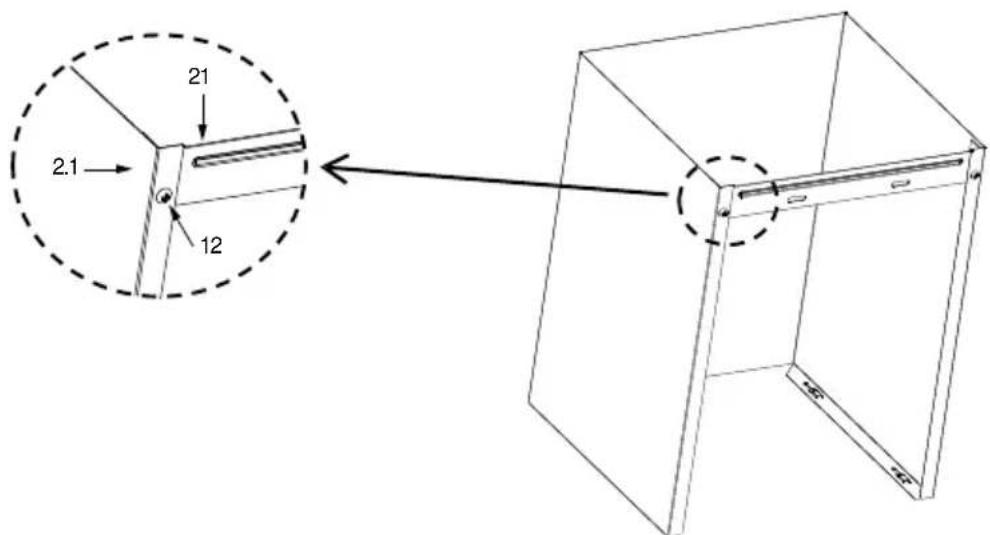

Inferior de la chimenea decorativa

- Fixe um suporte de montagem à chaminé 21 na parte inferior decorativa da chaminé com 2 parafusos 12 (4,2 x 9,5) fornecidos com a tampa.

- Levante ligeiramente os dois lados do tubo e enganche-o no corpo do sino, certificando-se de que esteja bem assentado.

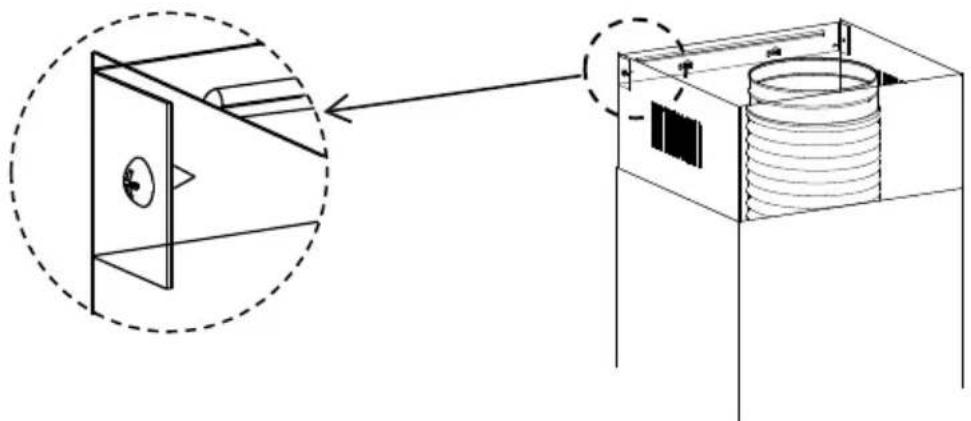

Superior de la chimenea decorativa

• Levante ligeiramente os dois lados da chaminé superior e engate-a entre a parede e o suporte 21 que está fixo à parte inferior da chaminé decorativa.
  ● Fixar a chaminé superior no suporte 21 com dois parafusos 12 (4.2X 9.5) fornecidos com a tampa

Botón	Función	Notas
	Ligue o motor.	Quando esta off.
	Permitir o desligamento do motor com cerca de 3 minutos. de atraso enquanto pisca.	Quando esta off.
	Desligue o motor	Quando está piscando
	Coloque o motor em velocidade baixa.	Botões + são para ligar
	Ligue o motor a velocidade média. Botões	para ligar + são
[2YT5]	Ligue o motor em alta velocidade. Botões	para ligar + são
	Desligue / ligue o sistema de iluminação em sua intensidade máxima.	Botão de alimentação.
B	Ligue o motor aumentando a velocidade.	Botões + B são para ligar

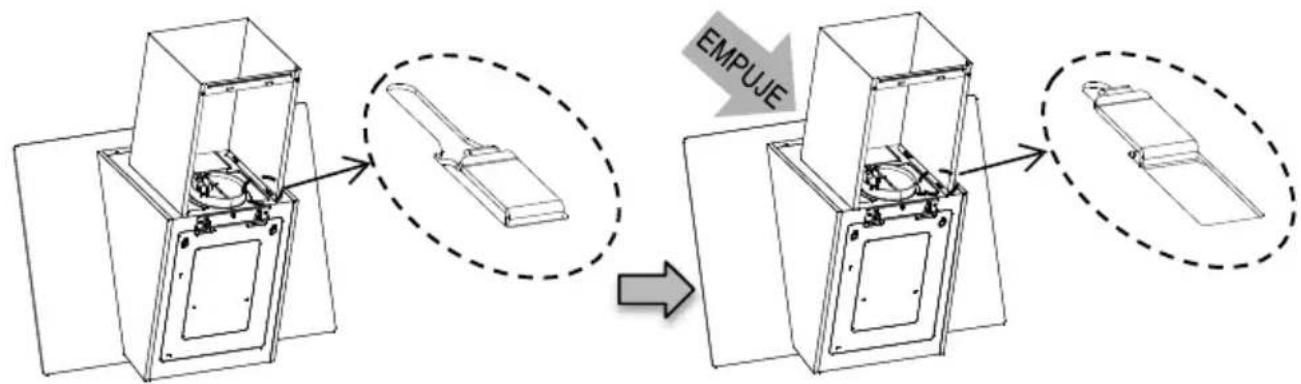

ABERTURA DE PAINEL

• Primeiro pressione o painel e empurreo para abril.
• Limpe o exterior com um pano húmido e detergente neutro. Limpe o interior com um pano úmido e detergente neutro; Não use roupas molhadas ou esponjas ou jatos de água; Não use substâncias abrasivas.

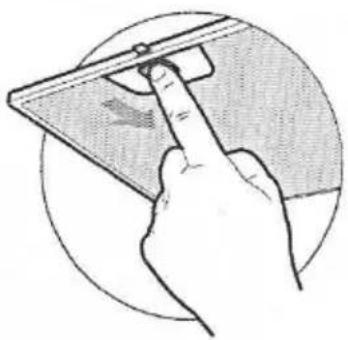

FILTRO DE GRAXA

LIMPEZA AUTOMÁTICA DE METAL EM FILTROS DE LUBRIFICAÇÃO

• O filtro deve ser limpo a cada dois meses de uso, ou menos dependendo de seu uso, e pode ser lavado na máquina de lavar louça.

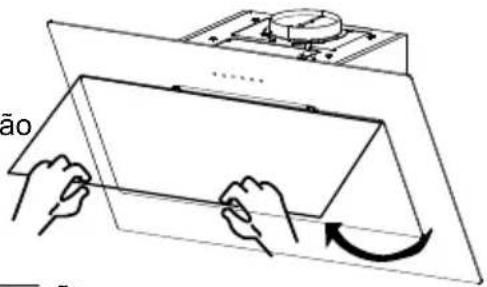

  ● Puxe os painéis de operação para abri-los.
• Remova os filtros, um por um, empurrando-os para fora do capô e, ao mesmo tempo, puxando para baixo.
• Qualquer tipo de dobragem dos filtros deve ser evitado ao lavá-los. Antes de voltar ao capô, verifique se estão completamente secos. (A cor da superfície do filtro pode variar com o tempo, mas isso não tem influência na eficiência do filtro).
• Ao instalar os filtros no interior do exaustor, tenha em atenção que estão montados na posição correcta do manípulo para o exterior.
• Feche o painel de operação.

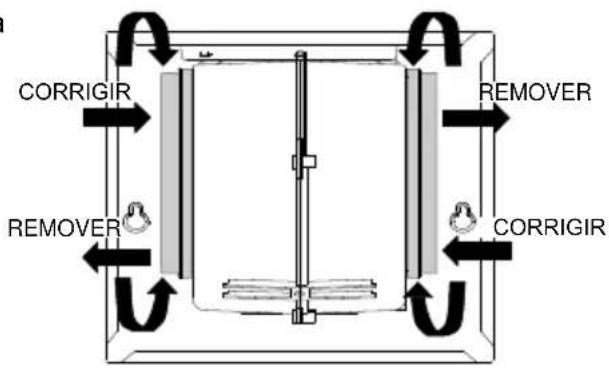

Esses filtros não são laváveis e não podem ser regenerados e devem ser renovados a cada 4 meses, ou antes, dependendo do uso.

• Abra os painéis de operação, puxando-os para baixo. Elimine os filtros de graxa de metal
• Remova o filtro de carvão ativado saturado.
  • Coloque os novos filtros.
• Substitua os filtros de graxa metálicos.
• Feche o painel de operação.

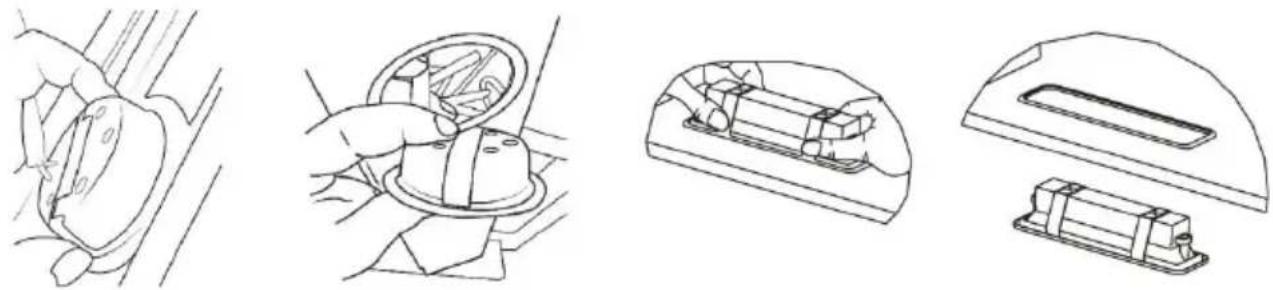

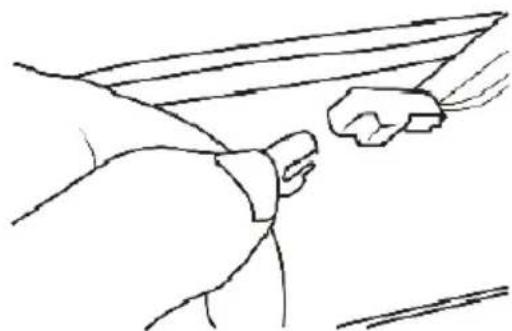

Luz LED 1.5W.

- Remova a lâmpada erguendo-a corretamente do corpo do exaustor (isso pode exigir pressão ou força quando executada).

• Remova a lâmpada levantando-a corretamente do corpo. Desconecte o conector de luz.
• Substitua a lâmpada por uma nova do mesmo tipo, certificando-se de conectar a luz com o fio de luz corretamente.
• Reinstale a luz de volta ao corpo do sino da capa (isso pode exigir pressão ou força quando executado).

ELIMINAÇÃO DE APARELHOS ELÉTRICOS VELHOS

A Diretiva Europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), aparelhos antigos não podem ser jogados em recipientes municipais normais. Aparelhos antigos devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos materiais que os constituem e reduzir o impacto sobre a saúde humana e o meio ambiente. O símbolo impresso no exterior do "recipiente com rodas" no produto lembra-lhe a sua obrigação de que, quando se desfizer do aparelho, este deve ser recolhido em separado. Os consumidores devem entrar em contato com a autoridade local ou revendedor para obter informações sobre o descarte adequado de seu aparelho antigo.

Fallo Causa	Solución
Luz acesa, mas o motor não funciona	As lâminas estão bloqueadas.
	O capacitor está danificado. Substitua o condensador.
	O motor está danificado. Substitua o motor.
	A fiação interna do motor é cortada / desconectada. Um cheiro desagradável pode ocorrer.	Substitua o motor.
Ambos, luz e motor não funcionam	Independentemente do acima mencionado, verifique o seguinte:
	Luz danificada Substitua as luzes.
	Cable de alimentación suelto.	Conecte os cabos de acordo com o diagrama elétrico.
Vazamento de óleo	Entrada e saída de ar de ventilação não bem vedadas.	Remova a saída e sele com cola.
	Vazamento da conexão da seção em forma de U e da tampa.	Pegue a seção em forma de U e sele-a com sabão ou tinta
Vibração	A lâmina, se danificada, pode causar vibrações.	Substitua a lâmina.
	O motor não está apertado. Fixe o motor com força.
	La campana no está bien fijada.	Conserte o sino com força.
Sucção insuficiente	A distância entre a campainha e a parada é muito grande.	Reajuste a distância.
	Ventilação excessiva de portas ou janelas abertas.	Escolha um novo local para instalar o capô ou feche algumas portas / janelas.
O sino se inclina	Os parafusos de fixação não estão apertados o suficiente.	Aperte o parafuso de fixação e faça-o na horizontal.
	Os parafusos de suspensão não estão apertados o suficiente	Aperte o parafuso de suspensão e faça-o na horizontal.
