KD-X341BT - Rádio de carro JVC - Manual de utilização gratuito

Tipo de produto	Rádio de carro / Receptor de áudio para automóvel
Marca	JVC
Modelo	KD-X341BT
Dimensões de instalação	182 mm × 53 mm × 114 mm (L × A × P)
Peso líquido	0,6 kg (inclui moldura e bucha de montagem)
Alimentação	14,4 V CC (10,5 V – 16 V admissíveis); corrente máxima 10 A
Potência de saída máxima	50 W × 4 ou 50 W × 2 + 50 W × 1 (subwoofer)
Sintonizador	FM (87,5 – 108 MHz), AM (531 – 1611 kHz), LW (153 – 279 kHz)
Formatos de áudio compatíveis (USB)	MP3, WMA, AAC, WAV, FLAC
Conexões	USB (1.1/2.0), entrada AUX (mini jack 3,5 mm), Bluetooth 3.0
Perfis Bluetooth	HFP, A2DP, AVRCP, PBAP, SPP
Funções principais	Rádio FM/AM, reprodução USB/iPod/Android, mãos livres Bluetooth, streaming de áudio, equalizador paramétrico, crossover digital, ajuste de tempo digital
Manutenção	Limpeza do painel frontal com pano macio; limpeza do conector com cotonete
Segurança	Não utilizar funções que distraiam ao dirigir; ajustar o volume para ouvir sons exteriores; evitar curto-circuitos metálicos
Atualização de firmware	Sim, através de dispositivo USB (consulte o site da JVC)
Restauração de fábrica	Sim, disponível no menu de configurações
Reparabilidade	Fusível substituível (mesma classificação); peças padrão
Informação adicional	Manual do utilizador disponível em PDF; assistência online

Perguntas frequentes - KD-X341BT JVC

Como cancelo a demonstração inicial no rádio JVC KD-X341BT?

Ao ligar pela primeira vez, pressione o botão de volume quando aparecer "CANCEL DEMO". Em seguida, pressione novamente para confirmar. Aparecerá "DEMO OFF".

Como ajusto o relógio e a data no KD-X341BT?

Mantenha pressionado o botão . Gire o botão para selecionar [CLOCK] e depois [CLOCK ADJUST]. Ajuste hora e minutos girando e pressionando o botão. Para a data, selecione [DATE SET] e ajuste dia, mês e ano.

Que formatos de áudio o KD-X341BT pode reproduzir através de USB?

Pode reproduzir arquivos MP3, WMA, AAC, WAV e FLAC. O sistema de arquivos deve ser FAT12, FAT16 ou FAT32.

Como emparelho meu telefone Bluetooth pela primeira vez?

Ligue a unidade. Procure "KD-X3 BT" no seu telefone. Siga as instruções na tela: se aparecer uma chave de 6 dígitos, certifique-se de que coincida e confirme em ambos os dispositivos. O código PIN padrão é 0000.

Posso conectar dois telefones Bluetooth ao mesmo tempo?

Sim, pode conectar até dois telefones Bluetooth e um dispositivo de áudio Bluetooth simultaneamente. Use o menu de configurações Bluetooth para selecionar ou desconectar dispositivos.

O que faço se o rádio não emitir som?

Verifique o nível de volume. Inspecione os cabos e conexões dos alto-falantes. Se aparecer "MISWIRING", desligue a unidade e verifique se os terminais dos alto-falantes estão isolados.

Como restauro a unidade para as configurações de fábrica?

Mantenha pressionado o botão . Gire o botão para selecionar [FACTORY RESET] e depois [YES]. Isso apagará a maioria das configurações, exceto as emissoras memorizadas.

Posso usar um hub USB com o KD-X341BT?

Não, não é suportada a conexão através de um hub USB. Conecte o dispositivo USB diretamente à porta.

Como melhoro a qualidade do som em chamadas Bluetooth?

Durante uma chamada, mantenha pressionado o botão e ajuste [MIC GAIN] para aumentar a sensibilidade, [NR LEVEL] para reduzir ruído e [ECHO CANCEL] para minimizar o eco.

O que significa "PROTECTING SEND SERVICE"?

Indica uma falha interna. Leve a unidade ao centro de serviço mais próximo. Não tente repará-la você mesmo.

MANUAL DE UTILIZADOR KD-X341BT JVC

Informação sobre a forma de deitar fora Velho Equipamento Eléctrico, Electrónico e baterias (aplicável nos países que adotaram sistemas de recolha de lixos separados)

Produtos e baterias com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo doméstico.

Equipamentos velhos eléctricos, electrónicos e baterias deverão ser reciclados num local capaz de o fazer bem assim como os seus subprodutos.

Contacte as autoridades locais para se informar de um local de reciclagem próximo de si. Reciclagem e tratamento de lixo correctos ajudam a poupar recursos e previnem efeitos prejudiciais na nossa saúde e no ambiente.

Note: o símbolo "Pb" abaixo do símbolo em baterias indica que esta bateria contém chumbo.

Declaração de conformidade relativa à Directiva RE 2014/53/EU

Declaração de conformidade relativa à Directiva RoHS 2011/65/EU

Fabricante:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Representante na UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

English

Deste modo, a JVCKENWOOD declara que o equipamento de rádio "KD-X342BT/KD-X341BT" está em conformidade com a Diretiva 2014/53/UE.

O texto integral da declaração de conformidade da UE está disponível no seguinte endereço de internet: http://www.jvc.net/cs/car/eudoc/

Polska

- [AUTO PAIRING] está ajustado a [ON]. (→13)

(Aplicable solo si [X' OVER TYPE] está ajustado a [2-WAY])

ANTES DE UTILIZAR 2
FUNDAMENTOS	3
INTRODUÇÃO	4
1 Cancelar a demonstração
2 Defina o relógio e a data
3 Faça as definições básicas
RÁDIO	5
USB/iPod/ANDROID	7
BLUETOOTH®	9
AUX	16
DEFINIÇÕES DE ÁUDIO 16
DEFINIÇÕES DO VISOR 21
REFERÊNCIAS	22
Manutenção
Mais informações
DETEÇÃO E SOLUÇÃO DE PROBLEMAS	24
INSTALAÇÃO/CONEXÃO	25
ESPECIFICAÇÕES	28

IMPORTANTE

• Para garantir a utilização adequada, leia atentamente este manual antes de utilizar o produto. É especialmente importante que leia e observe os Avisos e Cuidados indicados neste manual.
• Guarde o manual em um lugar seguro e acessível para futuras consultas.

Aviso

- Não opere nenhuma função que prejudique a sua atenção para uma condução segura.

▲ Cuidado

Definição do volume:

- Ajuste o volume de forma que possa ouvir os sons de tráfego para prevenir acidentes.

- Baixe o volume antes de iniciar a leitura de fontes digitais para evitar danos aos altifalantes pelo aumento súbito do nível de saída do som.

Geral:

• Evite utilizar o dispositivo externo se o mesmo puder prejudicar a condução segura do veículo.
• Certifique-se de fazer uma cópia de segurança de todos os dados importantes. Não aceitaremos nenhuma responsabilidade por quaisquer perdas de dados gravados.
• Para prevenir curtos-circuitos, nunca coloque nem deixe cair objetos metálicos (moedas ou ferramentas de metal, por exemplo) dentro do aparelho.

Como ler este manual

• As operações são explicadas utilizando principalmente os botões do painel frontal do KD-X342BT.
• São utilizadas indicações em inglês para a finalidade de explicação. Pode selecionar o idioma de apresentação a partir do menu. (5)
  • [XX] indica os itens seleccionados.
• (→X) indica que há referências disponíveis na página indicada.

FUNDAMENTOS

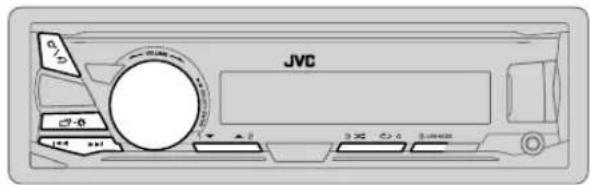

Painel frontal

Para No painel frontal
Ligar a corrente	PrimaSOURCE-↓Mantenha premido para desligar a alimentação.
Ajustar o volume	Rode o botão do volume.
	Prima o botão de volume para silenciar o som o pausar a leitura.Prima de novo para cancelar.
Selecione uma fonte	Prima Rependamente.Prima e su Reduida, rode o botão do volume dentro de 2 segundos.
Mudar a informação no visor	Prima Rependamente. (-23)

INTRODUÇÃO

1 Cancelar a demonstração

Ao ligar a alimentação pela primeira vez (ou ao definir [FACTORY RESET] para [YES]), aparece o seguinte no visor: "CANCEL DEMO" → "PRESS" → VOLUME KNOB"

1 Prima o botão de volume. [YES] é selecionado para a configuração inicial.

2 Prima o botão de volume de novo. Aparece a indicação "DEMO OFF".

2 Defina o relógio e a data

1 Mantenha premido.
2 Rode o botão de volume para selecionar [CLOCK]e, em seguida, prima-o.
3 Rode o botão de volume para selecionar [CLOCK ADJUST] e, em seguida, prima-o.
4 Rode o botão de volume para fazer as definições e, em seguida, prima-o. Horas → Minutos
5 Rode o botão de volume para selecionar [CLOCK FORMAT]e, em seguida, prima-o.
6 Rode o botão de volume para selecionar [12H] ou [24H] e, em seguida, prima-o.

Para ajustar o relógio

Para definir a data

7 Rode o botão de volume para selecionar [DATE SET] e, em seguida, prima-o.
8 Rode o botão de volume para fazer as definições e, em seguida, prima-o. Dia → Mês Ano
9 Prima para sair.

Para voltar ao item de definição anterior, prima Q/∅

4 PORTUGUÊS

3 Faça as definições básicas

1 Mantenha prehido.
2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.
3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.
4 Prima para sair.

Para voltar ao item de definição anterior, prima

Predefinição: XX

SYSTEM
KEY BEEP	(Não aplicável se o cruzamento de 3 vias estiver selecionado.)ON: Ativa o som de pressão de tecla. ;OFF: Desativa.
SOURCE SELECT
AM SRC*	ON: Ativa AM na seleção de fonte. ;OFF: Desativa. (-6)
BUILT-IN AUX*	ON: Ativa AUX na seleção de fonte. ;OFF: Desativa. (-46)
F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: Inicia a atualização do firmware. ;NO: Cancela (a atualização não é ativada).Para mais detalhes sobre como atualizar o firmware, consulte:.
FACTORY RESET YES : Reinicia as definições às predefinições (exceto a estação armazenada). ;NO: Cancela.

* Não visualizado quando a fonte correspondente está selecionada.

INTRODUÇÃO RÁDIO

CLOCK

TIME SYNC

ON: A hora do relógio é automaticamente definida com os dados da hora de relógio (CT) através do sinal do FM Radio Data System. ; OFF: Cancela.

CLOCK DISPLAY ON

: A hora do relógio é apresentada no visor mesmo ando o aparelho está desligado. ;OFF: Cancela.

ENGLISH

Selecione o idioma de apresentação para o menu e a informação de música se aplicável. Por predefinição, ENGLISH é selecionado.

РУССКИЙ

ESPANOL

Por predefinição, ENGLISH é selecionado.

"ST" acende-se quando se recebe uma transmissão FM estéreo com um sinal suficientemente forte.

Procura de uma estação

1 Prima repeticamente para selecionar FM ou AM.

2 Prima para proteurar uma estação automaticamente.

(ou)

Mantenha ◀◀◀ / ▶▶ premido até que "M" comece a piscar e, em seguida, prima repetidamente para procurar uma estação manualmente.

Definições na memória

Pode armazenar até 18 estações para FM e 6 estações para AM.

Armazene uma estação

Durante a escuta de uma estação.

Mantenha premido um dos botões numéricos (1 a 6).

(ou)

1 Mantenha o botão do volume premido até que "PRESET MODE" comece a piscar.

2 Rode o botão do volume para selecionar um número predefinido e, em seguida, prima-o. O número predefinido pisca e "MEMORY" aparece.

Selecione uma estação armazenada

Prima um dos botões numéricos (1 a 6).

(ou)

1 Prima .Q/

2 Rode o botão do volume para selecionar um número predefinido e, em seguida, prima-o.

RÁDIO

Outras definições

1 Mantenha premido.
2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.
3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.

4 Prima para sair.

Para voltar ao item de definição anterior, prima Q/∅

Predefinição: XX

TUNER SETTING

RADIO TIMER	Liga o rádio numa hora específica, independentemente da fonte atual.1 ONCE/DAILY/WEEKLY.OFF: Selecione a frequência em que o temporizador será ligado.2 FM/AM: Selecione a banda.3 01a 18 (para FM).01 a 06 (para AM): Selecione a estação predefinida.4 Defina o dia *1 e hora de ativação.“☎” acende-se no final.O temporizador de rádio não será ativado nos seguintes casos.• O aparelho está desligado.• [OFF] é selecionado para [AM SRC] em [SOURCE SELECT] após a seleção do temporizador para AM. (-♦)
SSM	SSM 01–06/SSM 07–12/SSM 13–18: Predefine automaticamente até 18 estações para FM. “SSM” para de piscar quando as primeiras 6 estações são armazenadas. Selecione SSM 07–12/SSM 13–18 para armazenar as 12 estações seguintes.
LOCAL SEEK ON	: Procura somente estações FM com boa recepção. :OFF: Cancela.• As definições feitas são aplicáveis somente à fonte/estação selecionada. Após mudar a fonte/estação, é necessário fazer as definições novamente.

*1 Selecionável apenas quando [ONCE] ou [WEEKLY] for selecionado no passo 1.

IF BAND AUTO	____: Aumenta a seletividade do sintonizador para reduzir os ruidos de interferência das estações FM adjacentes. (O efeito estéreo poderá ser perdido.) ;WIDE: Sujeita aos ruidos de interferência de estações FM adjacentes, mas a qualidade do som não será degradada e o efeito estéreo será mantido.
MONO SET ON	: Melhora a recepção FM, mas o efeito estéreo será perdido. ;OFF: Cancela.
NEWS SET*2	ON: O aparelho mudará temporariamente para Programa de Notícias, se disponível. ;OFF: Cancela.
REGIONAL*2	ON: Muda para outra estação somente na região específica com o controlo “AF”. ;OFF: Cancela.
AF SET*2	ON: Procura automaticamente outra estação que esteja a transmitir o mesmo programa na mesma rede Radio Data System com uma melhor recepção quando a recepção atual não está boa. ;OFF: Cancela.
TI*2	ON: Permite que o aparelho mude temporariamente para a informação de tráfego (“TI” acende-se), se disponível. ;OFF: Cancela.
PTY SEARCH* 2	Selecione um código PTY (veja abaixo).Se uma estação estiver a transmitir um programa correspondente ao código PTY selecionado, essa estação é sintonizada.

*2 Apenas para fonte FM.

Código PTY

NEWS, AFFAIRS INFO, SPORT, EDUCATE, DRAMA, CULTURE SCIENCE, VARIED, POP M (música), ROCK M (música), EASY M (música), LIGHT M (música), CLASSICS, OTHER M (música), WEATHER FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL LEISURE, JAZZ, COUNTRY, NATION M (música), OLDIES, FOLK M (música), DOCUMENT

USB/iPod/ANDROID

Inicie a leitura

A fonte muda automaticamente e a leitura começa.

Para No painel frontal
Retrocesso/avanço rápido*3	Mantenha pre/midol.
Seleccionar um ficheiro	Prima ◀◀ / ▶▶.
Seleccionar uma pasta*4	Prima 2 ▲ / 1 ▼
Função de repetição*5	Prima 4 repetidamente.TRACK REPEAT/FOLDER REPEAT/ALL REPEAT : Ficheiro MP3/WMA/AAC/WAV/FLACONE REPEAT/ALL REPEAT/REPEAT OFF : iPod ou ANDROID
Leitura aleatória*5	Prima 3 repetidamente.FOLDER RANDOM/ ALL RANDOM/RANDOM OFF : Ficheiro MP3/WMA/AAC/WAV/FLACSONG RANDOM/ALL RANDOM/RANDOM OFF : iPod ou ANDROID

*1 Não deixe o cabo dentro do automóvel quando não estiver a utilizar.
*2 Quando ligar um dispositivo Android, aparece a mensagem "Press [VIEW] to install JVC MUSIC PLAY APP". Siga as instruções para instalar a aplicação. Pode também a última versão da aplicação JVC MUSIC PLAY no seu dispositivo Android antes de ligar. Para mais informações, visite http://www.jvc.net/cs/car/.
*3 Para ANDROID: Aplicável somente quando [AUTO MODE] está selecionado.(-8)
*4 Somente para ficheiros MP3/WMA/AAC/WAV/FLAC. Isto não funciona para iPod/ANDROID.
*5 Para iPod/ANDROID: Aplicável somente quando [HEAD MODE]/[AUTO MODE] está selecionado. (-8)

USB/iPod/ANDROID

Com a fonte iPod USB selecionada, prima 5 Superimodete.

HEAD MODE: Controle o iPod a partir deste aparelho.

IPHONE MODE Controle o iPod a partir do próprio iPod. No entanto, ainda pode reproduzir/pausar ou saltar ficheiros a partir deste aparelho.

Com a fonte ANDROID selecionada, prima 5 USB MODEte.

AUTO MODE: Controle o dispositivo Android a partir deste aparelho através da aplicação JVC MUSIC PLAY instalada no dispositivo Android.

AUDIO MODE: Controle o dispositivo Android a partir do próprio dispositivo Android através das aplicações de leitura de multimédia instaladas no dispositivo Android. No entanto, ainda pode reproduzir/pausar ou saltar ficheiros a partir deste aparelho.

Com a fonte USB selecionada, prima 5repetimante.

As canções armazenada na seguinte unidade serão lidas.

- Memória interna ou externa selecionada de um smartphone (Classe de armazenamento em massa).

- Unidade selecionada de um dispositivo com múltiplas unidades.

Definições para utilizar a aplicação JVC Remote

A aplicação JVC Remote está projetada para operações com um receptor de automóvel JVC a partir de um iPhone/iPod (via terminal de entrada USB).

Preparação:

Instale a última versão da aplicação JVC Remote no seu dispositivo antes de ligar. Para mais informações, visite http://www.jvc.net/cs/car/.

Pode fazer as definições da mesma maneira que a ligação via Bluetooth.(45)

Selecione um ficheiro de uma pasta/lista

Para iPod/ANDROID, aplicável somente quando [HEAD MODE]/[AUTO MODE] estiver selecionado.

1 Prima .Q/⊃

2 Rode o botão do volume para selecionar uma pasta/lista e, em seguida, prima-o.

3 Rode o botão do volume para selecionar um ficheiro e, em seguida, prima-o.

Procura rápida (aplicável somente para fonte USB e ANDROID)

Se tiver muitos ficheiros, pode buscar rapidamente através dos mesmos.

Rode o botão do volume rapidamente para pesquisar a lista rapidamente.

Procura alfabética (aplicável somente para fonte iPod USB e ANDROID)

Pode procurar um ficheiro de acordo com o primeiro carácter.

Para fonte iPod USB

Prima 2 ▲/1 ▼ ou rode o botão do volume rapidamente para selecionar o carácter desejado (A a Z, 0 a 9, OTHERS).

- Seleccione "OTHERS" se o primeiro carácter for diferente de A a Z, 0 a 9.

Para fonte ANDROID

1 Prima para/entvar no modo de procura de caracteres.

2 Rode o botão do volume para selecionar o carácter pretendido.

^A^ : Letras maiúsculas (A a Z)

_A_: Letras minúsculas (a a z)

3 Prima o botão de volume para iniciar a procura.

- Para voltar ao item de definição anterior, prima Q/5.

- Para cancelar, mantenha Q/⊃ premido.

BLUETOOTH®

BLUETOOTH — Ligação

• Perfil Mãos-Livres (HFP, da sigla em inglês Hands-Free Profile)
• Perfil de distribuição avançada de áudio (A2DP, da sigla em inglês Advanced Audio Distribution Profile)
• Perfil de controlo remoto de áudio/vídeo (AVRCP, da sigla em inglês Audio/Video Remote Control Profile)
• Perfil de porta série (SPP, da sigla em inglês Serial Port Profile)
• Perfil de acesso à lista telefónica (PBAP, da sigla em inglês Phonebook Access Profile)

• Codec de banda secundária (SBC)
  – Codificação avançada de áudio (AAC)

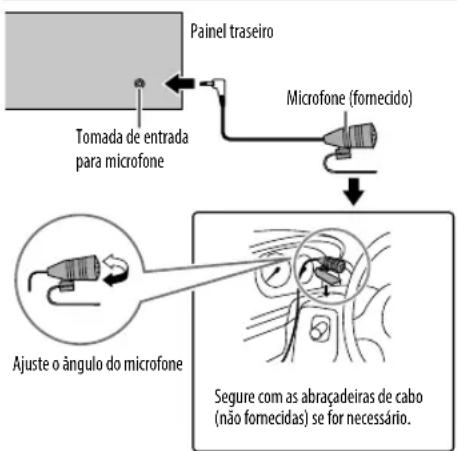

Conecte o microfone

Emparelhe e ligue um dispositivo Bluetooth pela primeira vez

1 Prima SOURCE para gara alimentação do aparelho.

"BT PAIRING" começa a piscar no visor.

- Para alguns dispositivos Bluetooth, pode ser necessário introduzir o número de identificação pessoal (PIN) logo após a procura.

3 Realize (A) ou (B) dependendo do que aparecer no visor.

Para alguns dispositivos Bluetooth, a sequência de emparelhamento pode variar dos passos descritos a seguir.

(A) "[Nome do dispositivo]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

"XXXXXX" é uma chave de acesso de 6 dígitos gerada aleatoriamente durante cada emparelhamento.

1 Certifique-se de que as chaves de acesso que aparecem no aparelho e no dispositivo Bluetooth são iguais.
2 Prima o botão do volume para confirmar a chave de acesso.
3 Opere o dispositivo Bluetooth para confirmar a chave de acesso.

(B) "[Nome do dispositivo]"→"VOL - YES"→"BACK - NO"

1 Prima o botão do volume para iniciar o emparelhamento.
2 • Se "PAIRING"→ "PIN 0000" se deslocar no visor, introduza o código PIN "0000" no dispositivo Bluetooth.
Pode alterar para um código PIN de sua preferência antes do emparelhamento. (43)
- Se somente "PAIRING" aparecer, opere o dispositivo Bluetooth para confirmar o emparelhamento.

"PAIRING COMPLETED" aparecerá quando o emparelhamento for concluído e "acender-se-á quando a conexão Bluetooth for estabelecida.

• Este aparelho suporta o emparelhamento simples e seguro (SSP, da sigla em inglês Secure Simple Pairing).
• Podem ser registados (emparelhados) até cinco dispositivos.
• Uma vez concluído emparelhamento, o dispositivo Bluetooth permanecerá registado no aparelho, mesmo que o aparelho seja reiniciada. Para apagar o dispositivo emparelhado, 13, [DEVICE DELETE].
• É possível conectar um máximo de dois telefones Bluetooth e um dispositivo de áudio Bluetooth em qualquer momento.

No entanto, enquanto na fonte BT AUDIO, pode ligar até cinco dispositivos de áudio Bluetooth e mudar entre esses cinco dispositivos. (▶4)

• Alguns dispositivos Bluetooth podem não ser automaticamente ligados à unidade após o emparelhamento. Conecte o dispositivo à unidade manualmente.
• Consulte o manual de instruções do dispositivo Bluetooth para mais informações.

BLUETOOTH®

Quando ligar um dispositivo iPhone/iPod touch/Android ao terminal de entrada USB, o pedido de emparelhamento (via Bluetooth) é automaticamente ativado.

Prima o botão do volume para emparelhar depois de confirmar o nome do dispositivo.

O pedido de emparelhamento automaticamente é ativado somente se:

• A função Bluetooth do dispositivo ligado estiver ativada.
• [AUTO PAIRING] está definido para [ON]. (13)
• A aplicação JVC MUSIC PLAY é instalada no dispositivo Android (→) e[AUTO MODE] é selecionado (-8) .

BLUETOOTH — Telemóvel

Receber uma chamada

Quando uma chamada é recebida:

• Os botões piscarão no padrão de intermitência selecionado em [RING ILLUMI]. (41)
• O aparelho responde a chamada automaticamente se [AUTO ANSWER] estiver definido para um período selecionado. (→1)

Durante uma chamada:

• Os botões pararão de piscar.
• Se desligar o aparelho durante ou remover o painel frontal, a conexão Bluetooth será desligada.

As seguintes operações podem diferir ou não estar disponíveis dependendo do telefone ligado.

Para No painel frontal
Primeira chamada recebida...

Responder uma chamada	Prima 📊 -💡 ou o botão do volume.
Rejeitar uma chamada	Mantenha premido 🔔 -💡 ou o botão do volume.
Termine uma chamada	Mantenha premido 🔔 -💡 ou o botão do volume.

BLUETOOTH®

Para No painel frontal
Durante uma conversação na primeira chamada recebida...
Atenda uma outra chamada recebida e retenha a chamada atual	Prima 📞 - 🎉 ou o botão do volume.
Rejeite uma outra chamada recebida	Mantenha premido 📞 - 🎉 ou o botão do volume.
Enquanto tiver duas chamadas ativas...
Termine a chamada atual e ative a chamada retida	Mantenha premido 📞 - 🎉 ou o botão do volume.
Alterne entre a chamada atual e a chamada retida	Prima 📞 - 🎉.
Ajustar o volume do telefone*1[00] a [35] (Predefinição:[15])	Rode o botão do volume durante uma chamada.
Mudar entre os modos de mãos-livres e de conversação privada*2	Prima 📞 - 🎉 durante uma chamada.

*1 Este ajuste não afetará o volume de outras fontes.
*2 As operações podem variar de acordo com o dispositivo Bluetooth conectado.

Melhore a qualidade da voz

Durante uma conversação no telefone....

1 Mantenha premido.
2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.
3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.
4 Prima para sair.

Para voltar ao item de definição anterior, prima Q/∅

Predefinição: XX

MIC GAIN LEVEL -10 à medida que o número aumenta.	a LEVEL +10 (LEVEL -04): A sensibilidade do microfone aumenta
NR LEVEL LEVEL -05 que o menor ruído possível seja ouvido durante uma conversação telefónica.	a LEVEL +05 (LEVEL 00): Ajuste o nível de redução de ruído até
ECHO CANCEL LEVEL -05 cancelamento de eco até que o menor eco seja ouvido durante a conversação telefónica.	a LEVEL +05 (LEVEL 00): Ajuste o tempo de atraso do

Faça as definições para receber uma chamada

1 Prima para entrar no modo Bluetooth.
2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.
3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.

Para voltar ao item de definição anterior, prima Q/→

Predefinição: XX

SETTINGS

AUTO ANSWER	01 SEC a 30 SEC: O aparelho atende uma chamada recebida automaticamente no periodo selecionado (em segundos). ; OFF: Cancela.
RING ILLUMI BLINK 01	a BLINK 05 (BLINK 02): Seleciona o padrão de intermitência para os botões como uma notificação quando uma chamada é recebida. ; OFF: Cancela.

BLUETOOTH®

Faça uma chamada

Pode fazer uma chamada a partir do histórico de chamadas, lista telefónica ou marcando o número. A chamada por voz também é possível se o seu telemóvel tiver tal função.

1 Prima para entrar no modo Bluetooth. "(Nome do primeiro dispositivo)" aparece.

- Se houver dois telefones Bluetooth ligados, prima novamente para mudar para o outro telefone. "(Nome do segundo dispositivo)" aparece.

2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.

3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.

Para voltar ao item de definição anterior, prima Q/→

RECENT CALL	(Aplicável somente se o telemóvel suportar PBAP.)1 Prima o botão do volume para selecionar um nome ou número de telefone.“<” indica chamada recebida, “>” indica chamada feita, “M” indica chamada perdida.“NO HISTORY” aparece se não houver um histórico de chamadas ou um número de chamada registado.2 Prima o botão do volume para fazer uma chamada.
PHONEBOOK	(Aplicável somente se o telemóvel suportar PBAP.)1 Prima 2 ▲ para telemionar a letra pretendida (A a Z, 0 a 9, e OTHERS).“OTHERS” aparece se o primeiro carácter for diferente de A a Z, 0 a 9.2 Rode o botão do volume para selecionar um nome e, em seguida, prima-o.3 Rode o botão do volume para selecionar um número de telefone e, em seguida, prima o botão para chamar.A lista telefónica do telefone ligado é automaticamente transferida para o aparelho quando o emparelhamento é realizado.Este aparelho só pode visualizar letras sem acentos. (As letras com acento como “Ú” são visualizadas como “U”.)
DIAL NUMBER	1 Rode o botão do volume para selecionar um número (0 a 9) ou carácter ( , +).2 Prima ◀ para roter a posição de introdução.Repita os passos 1 e 2 até introduzir o número de telefone completo.3 Prima o botão do volume para fazer uma chamada.
VOICE	Fale o nome do contato que pretende chamar ou o comando de voz para controlar as funções de telefone.(→ Faça uma chamada utilizando o reconhecimento de voz)

Faça uma chamada utilizando o reconhecimento de voz

1 Mantenha premido para ativar o telefone ligado.

2 Fale o nome do contato que pretende chamar ou o comando de voz para controlar as funções de telefone.

• As funções de Reconhecimento de Voz suportadas variam com cada telefone. Consulte o manual de instruções do telefone conectado para mais detalhes.
• Este aparelho também suporta a função do assistente pessoal inteligente do iPhone.

Definições na memória

Armazene um contato na memória

Pode armazenar até 6 contatos nos botões numéricos (1 a 6).

1 Prima para entrar no modo Bluetooth.

2 Rode o botão do volume para selecionar [RECENT CALL], [PHONEBOOK] ou [DIAL NUMBER] e, em seguida, prima-o.

3 Rode o botão do volume para selecionar um contato ou introduza um número de telefone. Se um contato estiver selecionado, prima o botão do volume para mostrar o número do telefone.

4 Mantenha premido um dos botões numéricos (1 a 6). "MEMORY P(número predefinido selecionado)" aparecerá quando o contato for armazenado.

Para apagar um contato da memória predefinida, selecione [DIAL NUMBER] no passo 2 e armazene um número em branco.

Faça uma chamada a partir da memória

1 Prima para entrar no modo Bluetooth.
2 Prima um dos botões numéricos (1 a 6).
3 Prima o botão do volume para fazer uma chamada. "NO PRESET" aparece se não houver nenhum contacto armazenado.

BLUETOOTH®

Definições do modo Bluetooth

1 Mantenha premido.
2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.
3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.
4 Prima para sair.
Para voltar ao item de definição anterior, prima Q/∅

Predefinição: XX

BT MODE

PHONE SELECT*	Seleciona o telefone ou dispositivo de áudio para conectar ou desconectar.
	“✗” aparece na frente do nome do dispositivo quando conectado.
AUDIO SELECT*	“L>” aparece na frente do dispositivo de áudio de leitura atual.
DEVICE DELETE	1 Rode o botão do volume para selecionar um dispositivo para apagar e, em seguida, prima-o.2 Rode o botão do volume para selecionar [YES] ou[NO] e, em seguida, prima-o.
PIN CODE EDIT (0000)	Muda o código PIN (até 6 digitos).1 Rode o botão do volume para selecionar um número.2 Prima I◀ para poder a posição de introdução.Repita os passos 1 e 2 até introduzir o código PIN completo.3 Prima o botão do volume para confirmar.
RECONNECT ON	____: O aparelho é ligado de novo automaticamente quando o último dispositivo Bluetooth conectado voltar para dentro do alcance.; OFF: Cancela.
AUTO PAIRING ON	____: O aparelho emparelha automaticamente um dispositivo Bluetooth suportado (iPhone/iPod touch/dispositivo Android) após a sua conexão através do terminal de entrada USB. Dependendo do sistema operativo do dispositivo conectado, esta função pode não funcionar.; OFF: Cancela.
INITIALIZE YES	: Inicializa todas as definições Bluetooth (incluindo o emparelhamento armazenado, lista telefónica, etc.).; NO: Cancela.
INFORMATION MY BT NAME	: Visualiza o nome do aparelho (“KD-X38R”).;MY ADDRESS: Mostra o endereço deste aparelho.

* É possível ligar apenas um máximo de dois telefones Bluetooth e um dispositivo de áudio Bluetooth em qualquer momento.

Modo de verificação da compatibilidade com Bluetooth

Pode verificar a conectividade do perfil suportado entre o dispositivo Bluetooth e o aparelho.

- Certifique-se de que não há um dispositivo Bluetooth conectado.

1 Mantenha premido.

"BLUETOOTH" ↔ "CHECK MODE" aparece.

"SEARCH NOW USING PHONE" → "PIN IS 0000" desloca-se no visor.

2 Procure e selezione "KD-X3 **BT" no dispositivo Bluetooth dentro de 3 minutos.

3 Realize (A), (B) ou (C) dependendo do que aparecer no visor.

(A) "PAIRING" "XXXXXX" (chave de acesso de 6 dígitos): Certifique-se de que a mesma chave de acesso aparece no aparelho e no dispositivo Bluetooth e, em seguida, opere o dispositivo Bluetooth para confirmar a chave de acesso.
(B) "PAIRING"→ "PIN IS 0000": Introduza "0000" no dispositivo Bluetooth.
(C) "PAIRING": Opere o dispositivo Bluetooth para confirmar o emparelhamento.

Após a conclusão com êxito do emparelhamento,

"PAIRING OK"→ "[Nome do dispositivo]" aparece e a verificação da compatibilidade Bluetooth começa.

Se "CONNECT NOW USING PHONE" aparecer, opere o dispositivo Bluetooth para permitir a continuação do acesso à lista telefónica.

"TESTING" começa a piscar no visor.

BLUETOOTH®

O resultado da conectividade pisca no visor. "PAIRING OK" e/ou "HANDS-FREE OK" ^1 e/ou "AUD.STREAM OK" ^2 e/ou "PBAP OK" ^3 : Compatível

*1 Compatível com o perfil mãos-livres (HFP, da sigla em inglês Hands-Free Profile)
*2 Compatível com o perfil de distribuição avançada de áudio (A2DP, da sigla em inglês Advanced Audio Distribution Profile)
*3 Compatível com o perfil de acesso à lista telefónica (PBAP, da sigla em inglês Phonebook Access Profile)

Após 30 segundos, "PAIRING DELETED" aparece para indicar que o emparelhamento foi apagado e, em seguida, o aparelho sai do modo de verificação.

- Para cancelar, mantenha SOURCE para desligar a alimentação e, em seguida, ligue-a novamente.

BLUETOOTH — Áudio

Enquanto na fonte BT AUDIO, pode ligar até cinco dispositivos de áudio Bluetooth e mudar entre esses cinco dispositivos.

Leitor de áudio via Bluetooth

1 Prima Superamente para selecionar BT AUDIO. 2 Opere o leitor de áudio Bluetooth para iniciar a leitura.

Para No painel frontal
Reprodução/pausa Prima o botão de volume.
Seleccionar um grupo ou pasta	Prima 2 ▲ / 1 ▼.
Saltar para trás/para a frente	Prima |◀◀ / ►▶|.
Retrocesso/Avanço rápido	Mantenha |◀◀ / ►▶| premido.
Função de repetição Prima	4 ↻ repetidamente.TRACK REPEAT, ALL REPEAT, REPEAT OFF
Leitura aleatória	Prima 3 ✕ repetidamente.GROUP RANDOM, ALL RANDOM RANDOM OFF
Selecione um ficheiro de uma pasta/lista	Consulte “Selecione um ficheiro de uma pasta/lista” na página 8.
Mudar entre dispositivos de áudio Bluetooth ligados	Prima 5.*

* Premir a tecla "Play" no próprio dispositivo ligado também causa a mudança da saída do som do dispositivo.
As operações e as indicações no visor diferem de acordo com a sua disponibilidade no dispositivo conectado.

BLUETOOTH®

Definições para utilizar a aplicação JVC Remote

A aplicação JVC Remote está projetada para operações com um receptor de automóvel JVC a partir de um iPhone/iPod (via Bluetooth ou via terminal de entrada USB) ou smartphone Android (via Bluetooth).

Preparação:

Instale a última versão da aplicação JVC Remote no seu dispositivo antes de ligar. Para mais informações, visite http://www.jvc.net/cs/car/.

1 Mantenha prenido.

2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.

3 Repita o passo 2 até que o item desejado seja selecionado ou ativado.

4 Prima para sair

Para voltar ao item de definição anterior, prima Q/→

Predefinição: XX

REMOTE APP

SELECT	Selecione o dispositivo (IOS ou ANDROID) para utilizar a aplicação.
IOS YES	: Seleciona iPhone/iPod para utilizar a aplicação via Bluetooth ou via terminal de entrada USB.;NO: Cancela.Se IOS for selecionado, selecione a fonte iPod BT (ou iPod USB se o seu iPhone/iPod estiver ligado via terminal de entrada USB) para ativar a aplicação.A conectividade da aplicação será interrompida ou desligada se:Pode mudar da fonte iPod BT para qualquer fonte de leitura ligada via terminal de entrada USB.Pode mudar da fonte iPod USB para a fonte iPod BT.
ANDROID YES	: Seleciona o smartphone Android para utilizar a aplicação via Bluetooth.;NO: Cancela.
ANDROID LIST*	: Seleciona o smartphone Android para utilizar da lista.

* Visualizado somente quando [ANDROID] ou [SELECT] está definido para [YES].

STATUS

Mostra o estado do dispositivo selecionado.

IOS CONNECTED: É possível utilizar a aplicação com o iPhone/iPod ligado via Bluetooth ou terminal de entrada USB.

IOS NOT CONNECTED: Não há um dispositivo IOS ligado para utilizar a aplicação.

ANDROID CONNECTED: É possível utilizar a aplicação com o smartphone Android ligado via Bluetooth.

ANDROID NOT CONNECTED: Não há um dispositivo Android ligado para utilizar a aplicação.

Audição de iPhone/iPod via Bluetooth

Pode ouvir canções no iPhone/iPod via Bluetooth neste aparelho.

Prima Sourcemente para selecionar iPod BT.

• Pode operar o iPod/iPhone da mesma maneira que o iPod/iPhone via terminal de entrada USB. (→)
• Se ligar um iPhone/iPod ao terminal de entrada USB enquanto estiver a ouvir a fonte iPod BT, a fonte mudará automaticamente para iPod USB. Prima SOURCE- 🔒 para selecionar iPod BT se o dispositivo ainda estiver ligado via Bluetooth.

AUX

Utilize um leitor de áudio portátil

1 Conecte um leitor de áudio portátil (disponível comercialmente).

2 Seleccione [ON] para [BUILT-IN AUX] em [SOURCE SELECT]. (→)
3 Prima repeticamente para seleccionar AUX.
4 Ligue o leitor de áudio portátil e inicie a leitura.

Utilize uma mini ficha estéreo de 3 núcleos para obter uma saída de áudio ótima.

DEFINIÇÕES DE ÁUDIO

Prima EQ em Seguida, rode o botão do volume dentro de 5 segundos.

FLAT (predefinição), DRVN 3, DRVN 2, DRVN 1, HARD ROCK, HIP HOP, JAZZ, POP, R&B, USER CLASSICAL

- O equalizador de condução (DRVN 3/DRVN 2/DRVN 1) realça as frequências no sinal de áudio para reduzir o ruído ouvido do lado de fora do veículo ou o ruído de rolamento do pneus.

Armazenar suas próprias definições do som

1 Mantenha EQ-BASS para entrar no modo EASY EQ.
2 Rode o botão do volume para selecionar um item e, em seguida, prima-o. Consulte [EASY EQ] (47) para definir e o resultado será armazenado em [USER].
- Para voltar ao item de definição anterior, prima Q/∅
- Para sair, prima EQ-BASS

Outras definições

1 Mantenha premido.
2 Rode o botão do volume para selecionar um item (47) e, em seguida, prima-o.
3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.
4 Prima para sair.

Para voltar ao item de definição anterior, prima Q /

DEFINIÇÕES DE ÁUDIO

Predefinição: XX
EQ SETTING
PRESET EQ	Seleciona um equalizador predefinido adequado ao género musical.· Seleção [USER] para utilizar as definições feitas em [EASY EQ] ou[PRO EQ].FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ/POP/R&B/USER/CLASSICAL
EASY EQ	Ajuste as suas próprias definições de som.· As definições são armazenadas em [USER].· As definições feitas podem afetar as definições atuais de [PRO EQ]SUB.W SP*1*2: 00a +06 (Predefinição: 03SUB.W*1 *3: -50 a +10 _ 00BASS: LVL-09a LVL+09 _LVMID: LVL-09a LVL+09 _LVTRE: LVL-09a LVL+09 _LVL
PRO EQ	Ajuste as suas próprias definições de som.· As definições são armazenadas em [USER].· As definições feitas podem afetar as definições atuais de [EASY EQ].
62.5HZLEVEL -09 a LEVEL +09 (LEVEL 00): Ajusta o nível a memorizar para cada fonte. (Antes de fazer um ajuste, selecione a fonte que deseja ajustar.)ON: Ativa os graves expandidos. :OFF: Cancela.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/ 1.6KHZ/2.5KHZ/ 4KHZ/6.3KHZ/10KHZ/16KHZLEVEL -09 a LEVEL +09 (LEVEL 00): Ajusta o nível a memorizar para cada fonte.(Antes de fazer um ajuste, selecione a fonte que deseja ajustar.)
Q FACTOR 1.35 /1.502.00 : Ajuste o fator de qualidade.
AUDIO CONTROL
BASS BOOST	LEVEL +01 aLEVEL +05 : Seleciona o nível de reforço dos graves preferido.;OFF : Cancela.

LOUDNESS LEVEL 01	LEVEL 02: Reforça as frequências baixas ou altas para produzir um som bem equilibrado em volumes baixos. ;OFF: Cancela
SUB.W LEVEL*1	SPK-OUT®	(Não aplicável se o cruzamento de 3 vias estiver selecionado.)SUB.W 00 a SUB.W +06 (SUB.W +03): Ajusta o nível de saída do subwoofer ligado através do fio de altifalante. (→27)
	PRE-OUT®	SUB.W -50 a SUB.W +10 (SUB.W 00): Ajusta o nível de saída do subwoofer ligado aos terminais de saída de linha (SW ou REAR/SW) através de um amplificador externo. (→27)
SUBWOOFERSET*3	ON: Ativa a saída do subwoofer. ;OFF: Cancela.
ORDER0000	(Não aplicável se o cruzamento de 3 vias estiver selecionado.)POSITION R15 a POSITION F15 (POSITION 00): Ajuste o equilíbrio dos altifalantes frontal e traseiro.
BALANCE*4	POSITION L15 a POSITION R15 (POSITION 00): Ajusta o balanço de saída dos altifalantes esquerdos e direitos.
VOLUME ADJUST LEVEL -15 a LEVEL +06 (LEVEL 00): Predefina o nível do volume inicial de cada fonte (em comparação com o nível do volume FM). Seleccione a fonte que deseja ajustar antes de efetuar o ajuste.
AMP GAIN LOW POWER : Limita o nível máximo do volume a 25. (Seleccione se a potência máxima de cada altifalante for menor do que 50 W para prevenir danos aos altifalantes.) ;HIGH POWER: O nível máximo do volume é 35.

*1 Visualizado somente quando [SUBWOOFER SET] está definido para [ON].

*2 Para cruzamento de 2 vias: Visualizado somente quando[SPK/PRE OUT] está definido para [SUB.W/SUB.W]. (48)

*3 Para cruzamento de 2 vias: Visualizado somente quando[SPK/PRE OUT] está definido para [REAR/SUB.W] ou[SUB.W/SUB.W].(→8)

*4 O ajuste não pode afetar a saída do subwoofer.

DEFINIÇÕES DE ÁUDIO

SPK/PRE OUT	(Não aplicável se o cruzamento de 3 vias estiver selecionado.)Dependendo do método de ligação dos altifalantes, selecione a definição apropriada para obter a saída pretendida. (→ Definições da saída dos altifalantes)
SPEAKER SIZE	Dependendo do tipo de cruzamento selecionado (→ [X 'OVER TYPE]), o item de definição de cruzamento de 2 vias ou de cruzamento de 3 vias será visualizado.
X' OVER	(→ 19, Definições de cruzamento)Por predefinição, o tipo de cruzamento de 2 vias é selecionado.
DTA SETTINGS	Para as definições, → 20, Definições de alinhamento de tempo digital.
CAR SETTINGS
X' OVER TYPE Cuidado : Ajuste o volume antes de alterar [X 'OVER TYPE] para evitar um aumento ou redução repentina do nível de entrada.
2-WAY	(Apresentado apenas quando [3-WAY] for selecionado.)YES: Seleciona o tipo de cruzamento de duas vias. ; NO: Cancela.
3-WAY	(Apresentado apenas quando [2-WAY] for selecionado.)YES: Seleciona o tipo de cruzamento de três vias. ; NO: Cancela.
SOUND EFFECT
SPACE ENHANCE	(Não aplicável para fonte TUNER.)SMALL/MEDIUM/LARGE: Melhora virtualmente o espaço sonoro. ; OFF: Cancela.
SND RESPONSE LEVEL1	/LEVEL2/LEVEL3: Deixa o som mais realístico virtualmente. ; OFF: Cancela.
SOUND LIFT LOW	/MIDDLE/HIGH: Ajusta virtualmente a posição do som ouvida desde os altifalantes. ; OFF: Cancela.
VOL LINK EQ ON	: Realça a frequência para reduzir o ruído ouvido do lado de fora do veículo ou o ruído de rolamento do pneus. ; OFF: Cancela.
K2 TECHNOLOGY	(Não aplicável para fonte TUNER e fonte AUX.)ON: Melhore a qualidade do som de música comprimida. ; OFF: Cancela.

Definições da saída dos altifalantes [SPK/PRE OUT]

(Aplicável apenas se [X' OVER TYPE] estiver definido para [2-WAY])

Selecione a definição de saída para os altifalantes [SPK/PRE OUT], baseada no método de ligação dos altifalantes.

Ligação através dos terminais de saída de linha

Para ligações através de um amplificador externo.(27)

Definição em [SPK/PRE OUT]	Sinal de áudio através do terminal de saída
	FRONT REAR/SW
REAR/REAR	Saída dos altifalantes frontais Saída dos altifalantes traseiros
REAR/SUB.W (predefinição)	Saída dos altifalantes frontais Saída de subwoofer
SUB.W/SUB.W	Saída dos altifalantes frontais Saída de subwoofer

Ligação através de fios de altifalante

Para ligações sem utilizar um amplificador externo. Com estas definições, entretanto, pode também desfrutar da saída do subwoofer.(27)

Definição em [SPK/PRE OUT]	Sinal de áudio através do condutor do altifalante traseiro
	L (esquerdo) R (direito)
REAR/REAR	Saída dos altifalantes traseiros Saída dos altifalantes traseiros
REAR/SUB.W	Saída dos altifalantes traseiros Saída dos altifalantes traseiros
SUB.W/SUB.W	Saída de subwoofer	(Silêncio)

Se [SUB.W/SUB.W] for seleccionado:
- [120HZ] é selecionado em [SUBWOOFER LPF] e [THROUGH] não está disponível.
- [POSITION R02] é selecionado em [FADER] e o intervalo selecionável é de [POSITION R15] a [POSITION 00].

DEFINIÇÕES DE ÁUDIO

Definições de cruzamento

A seguir estão os itens de definição disponíveis para o cruzamento de 2 vias e cruzamento de 3 vias.

Cuidado

Selecione um tipo de cruzamento de acordo com a maneira em que os altifalantes estão ligados. (-27)

Se selecionar um tipo errado:

- Os altifalantes podem ser danificados.

- O nível de saída do som pode ficar extremamente alto ou baixo.

SPEAKER SIZE

Seleciona de acordo com o tamanho dos altifalantes ligados para um desempenho ótimo.

• As definições da frequência e da curva são automaticamente feitas para o cruzamento do altifalante selecionado.
• Quando o cruzamento de 2 vias estiver selecionado, se [NONE] for selecionado para [TWEETER] de [FRONT], [REAR] e [SUBWOOFER] para [SPEAKER SIZE], a definição [X'OVER] do altifalante selecionado não estará disponível.
• Quando o cruzamento de 3 vias estiver selecionado, se [NONE] for selecionado para [WOOFER] de [SPEAKER SIZE], a definição [X'OVER] de [WOOFER] não estará disponível.

X'OVER(cruzamento)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ].[HPF FRQ]/[LPF FRQ]: Ajusta a frequência de cruzamento para os altifalantes selecionados (filtro passa-alto ou filtro passa-baixo).
  Se [THROUGH] for selecionado, todos os sinais serão enviados para os altifalantes selecionados.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE][HPF SLOPE] /[LPF SLOPE]: Ajusta a curva de cruzamento.
  Selecionável apenas se uma definição diferente de [THROUGH] estiver selecionada para a frequência de cruzamento.
• [SW LPF PHASE]/[PHASE]: Seleciona a fase da saída do altifalante para ficar em linha com a saída de outro altifalante.
• [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Ajusta o volume da saída do altifalante selecionado.

Itens de definição de cruzamento de 2 vias

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE (não ligado)
REAR*1	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6,5×7/6×8/6×9/7×10/NONE (não ligado)
SUBWOOFER*2*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (não ligado)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	-08DBa 00DB
	GAIN RIGHT	-08DBa 00DB
FRONT HPF F-HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	F-HPF GAIN	-08DBa 00DB
REAR HPF*1	R-HPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	R-HPF SLOPE	-06DB/-12DB/-18DB/-24DB
	R-HPF GAIN	-08DBa 00DB
SUBWOOFER LPF*2*3	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-06DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE(180°)/NORMAL(0°)
	SW LPF GAIN -08DB a 00DB

*1,*2,*3:(-20)

Itens de definição de cruzamento de 3 vias

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (não ligado)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)NORMAL (0°)
GAIN -08DB	a 00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
HPF SLOPE	-06DB/-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ THROUGH
LPF SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)NORMAL (0°)
GAIN -08DB	a 00DB
WOOFER*3	LPF FRQ 30HZ /40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)NORMAL (0°)
GAIN -08DB	a 00DB

*1 Visualizado somente quando [SPK/PRE OUT] está definido para [REAR/REAR]ou [REAR/SUB.W]. (-18)

*2 Visualizado somente quando [SPK/PRE OUT] está definido para [REAR/SUB.W] ou [SUB.W/SUB.W]. (18)

*3 Visualizado somente quando [SUBWOOFER SET] está definido para [ON]. (→17)

Definições de alinhamento de tempo digital

O alinhamento de tempo digital define o tempo de atraso da saída do altifalante para criar um ambiente mais adequado para o seu veículo.

- Para mais informações, → 21, Determinação do valor para [DISTANCE] e [GAIN] de [DTA SETTINGS].

DTA SETTINGS

POSITION	Seleciona a sua posição de audição (ponto de referência).ALL: Sem compensação; FRONT RIGHT: Assento dianteiro direito;FRONT LEFT: Assento dianteiro esquerdo; FRONT ALL: Assento dianteiro• [FRONT ALL] é visualizado somente quando [X' OVER TYPE] estiver definido para [2-WAY]. (→8)
DISTANCE *1	0CM a 610CM: Ajuste fino da distância para compensação.
GAIN *1	-8DB a 0DB: Ajuste fino do volume da saída do altifalante selecionado.
DTA RESET YES	: Restaura as definições ([DISTANCE] e [GAIN]) da opção[POSITION] selecionada para predefinição. ;NO Cancela.
CAR SETTINGS	Identifique o tipo de seu veículo e a localização dos altifalantes traseiro para fazer o ajuste para [DTA SETTINGS]
CAR TYPE COMPACT	/FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG): Seleciona o tipo de veículo. ;OFF: Sem compensação.
R-SP LOCATION *2	Seleciona a localização dos altifalantes traseiros em seu veículo para calcular a distância mais longa desde a posição de audição selecionada (ponto de referência).DOOR/REAR DECK Selecionável apenas quando [CAR TYPE] está selecionado como [OFF], [COMPACT] [FULL SIZE CAR], [WAGON] ou[SUV].2ND ROW/3RD ROW: Selecionável apenas quando [CAR TYPE] está selecionado como [MINIVAN] ou [MINIVAN(LONG)]

*1, *2: (-21)

DEFINIÇÕES DE ÁUDIO

Determinação do valor para [DISTANCE] e [GAIN] de [DTA SETTINGS]

Se especificar a distância desde o centro da posição de audição atualmente definida para cada altifalante, o tempo de atraso será automaticamente calculado e definido.

1 Determine o centro da posição de audição atualmente definida como o ponto de referência.
2 Meça as distâncias desde o ponto de referência até aos altifalantes.
3 Calcule a diferença entre a distância do altifalante mais distante (altifalante traseiro) e os outros altifalantes.
4 Defina o item [DISTANCE] calculado no passo 3 para altifalantes individuais.
5 Ajuste [GAIN] para altifalantes individuais.

Exemplo: Quando [FRONT ALL] é selecionado como a posição de audição

*1 Antes de fazer um ajuste, selecione o altifalante.
Quando o cruzamento de 2 vias estiver seleccionado:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER: [REAR LEFT] [REAR RIGHT]e [SUBWOOFER] só podem ser selecionados se uma definição diferente de [NONE] for selecionada para [REAR]e [SUBWOOFER] de [SPEAKER SIZE]. (→19)

Quando o cruzamento de 3 vias estiver seleccionado:

TWEETER LEFT /TWEETER RIGHT /MID LEFT/ MID RIGHT/WOOFER: [WOOFER] só podem ser selecionados se uma definição diferente de [NONE] for selecionada para [WOOFER] de [SPEAKER SIZE] (-20)

*2 Visualizado apenas quando [X'OVER TYPE] estiver definido para [2-WAY] (→8) e se uma definição diferente de [NONE] estiver selecionada para [REAR] de [SPEAKER SIZE].(→9)

DEFINIÇÕES DO VISOR

1 Mantenha prenido.
2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o.
3 Repita o passo 2 até que o item pretendido seja selecionado/ativado ou siga as instruções dadas no item selecionado.
4 Prima para sair.

Para voltar ao item de definição anterior, prima Q /

Predefinição: XX

DISPLAY

DIMMER

Escureça a iluminação.OFF: 0 regulador de luminosidade é desativado. O brilho muda para a definição [DAY].ON: 0 regulador de luminosidade é ativado. O brilho muda para a definição [NIGHT].(→ 22 [BRIGHTNESS])DIMMER TIME: Defina a hora de ligar e de desligar do regulador de luminosidade.1 Rode o botão de volume para ajustar a hora [ON] e, em seguida, prima-o.2 Rode o botão de volume para ajustar a hora [OFF] e, em seguida, prima-o.(Predefinição: [ON] 18:00; [OFF]: 6:00)DIMMER AUTO: 0 regulador de luminosidade é automaticamente ativado e desativado ao aoligar ou desligar as luzes do automóvel.*1

*1 A conexão do cabo de controlo de iluminação é necessária. (27)

DEFINIÇÕES DO VISOR

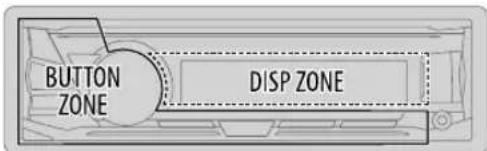

BRIGHTNESS	Defina o brilho para o dia e noite separadamente.1 DAY/NIGHT: Seleciona dia ou noite.2 Seleção uma zona. (→1)3 LEVEL 00 a LEVEL 31: Defina o nível do brilho.(Predefinição: BUTTON ZONE: DAY: LEVEL 25; NIGHT: LEVEL 09DISP ZONE: DAY: LEVEL 31; NIGHT: LEVEL 12)
TEXT SCROLL *2	SCROLL ONCE: Desloca a informação no visor uma vez. ; SCROLL AUTO: Repete o deslocamento em intervalos de 5 segundos. ; SCROLL OFF: Cancela.

*2 Alguns caracteres ou símbolos não aparecerão corretamente (ou não aparecerão).

REFERÊNCIAS

Manutenção

Para limpar o aparelho

Limpe a sujidade do painel frontal com um pano macio ou de silicone seco.

Limpeza do conector

Remova o painel frontal e limpe o conector gentilmente com uma mecha de algodão, tomando cuidado para não danificar o conector.

Mais informações

Para: — Atualizações mais recentes do firmware e lista mais recente dos itens compatíveis

• Aplicação original da JVC
  – Quaisquer outras informações recentes

• Para informações detalhadas e notas sobre os ficheiros de áudio que podem ser reproduzidos, visite http://www.jvc.net/cs/car/.
• Ficheiros de áudio legíveis: MP3 (.mp3), WMA (.wma), AAC (.aac), WAV (.wav), FLAC (.flac)
• Sistema de ficheiros de dispositivo USB legível: FAT12, FAT16, FAT32

Mesmo que os ficheiros de áudio satisfaçam as normas listadas acima, a leitura pode não ser possível dependendo dos tipos ou condições do suporte ou dispositivo.

O ficheiro AAC (.m4a) em um dispositivo USB codificado por iTunes não pode ser reproduzido neste aparelho.

• Não é possível conectar um dispositivo USB através de um concentrador USB.
• Conexão dum cabo cujo comprimento total seja mais longo que 5 m pode resultar numa leitura anormal.
• Este aparelho não reconhece um dispositivo USB com uma voltagem diferente de 5 V e com mais do que 1,5 A.

Sobre iPod/iPhone

- Via terminal de entrada USB: Made for

• Via Bluetooth:
  Made for
• iPod touch (5th e 6th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE
• Não é possível procurar ficheiros vídeo no menu "Videos" em [HEAD MODE]
• A ordem das canções visualizada no menu de seleção deste aparelho pode diferir da ordem que aparece no iPod/iPhone.
• Dependendo da versão do sistema operativo do iPod/iPhone, algumas funções podem não funcionar neste aparelho.

Sobre o dispositivo Android

• Este aparelho suporte Android SO 4.1 e acima.
• Alguns dispositivos Android (com SO 4.1 e acima) podem não suportar totalmente Android Open Accessory (AOA) 2.0.
• Se o seu dispositivo Android suportar tanto dispositivos de armazenamento em massa como AOA 2.0, este aparelho efetuará a reprodução sempre através de AOA 2.0 com prioridade.

Sobre Bluetooth

• Dependendo da versão Bluetooth do dispositivo, pode não ser possível conectar alguns dispositivos Bluetooth a este aparelho.
• Este aparelho pode não funcionar com alguns dispositivos Bluetooth.
• As condições do sinal variam dependendo dos arredores.

Letras cirílicas disponíveis

Mudar a informação no visor

Cada vez que premir a informação no visor mudará.

- Se não houver informação disponível ou gravada, "NO TEXT", "NO NAME" ou outra informação (por ex., nome da estação) aparecerá.

Nome da fonte	Informações no visor
FM ouAM	Frequência (Data/Relógio) ♦ frequência (Data/Relógio) com sincronização de música *(voltar ao início)
	(Somente para estações FM com Radio Data System)Nome da estação (PS)/Tipo de programa (PTY) (Data/Relógio) ➕ texto de rádio (Data/Relógio) ➕ Texto de rádio+ (Texto de rádio+) ➕ Título da canção (Artista) ➕ Título da canção (Data/Relógio) ➕ Frequência (Data/Relógio) ➕ Nome da estação (PS)/Tipo de programa (PTY) (Data/Relógio) com sincronização de música* ➕ voltar ao início)
USB (Para ficheiros MP3/WMA/AAC/WAV/FLAC)Título da canção (Artista) ➕ Título da canção (Nome do álbum) ➕ Título da canção (Data/Relógio) ➕ Nome do ficheiro (Nome da pasta) ➕ Nome do ficheiro (Data/Relógio) ➕ Tempo de leitura (Data/Relógio) ➕ Título da canção (Artista) com sincronização de música* ➕ voltar ao início)
iPod USB/iPod BT ou ANDROID	Ao selecionar [HEAD MODE]/[AUTO MODE](-8):Título da canção (Artista) ➕ Título da canção (Nome do álbum) ➕ Título da canção (Data/Relógio) ➕ Tempo de leitura (Data/Relógio) ➕ Título da canção (Artista) com sincronização de música*(voltar ao início)
AUX	AUX (Data/Relógio) ➕ AUX (Data/Relógio) com sincronização de música * ➕ voltar ao início)
BT AUDIO	Título da canção (Artista) ➕ Título da canção (Nome do álbum) ➕ Título da canção (Data/Relógio) ➕ Tempo de leitura (Data/Relógio) ➕ Título da canção (Artista) com sincronização de música*(voltar ao início)

* O brilho da iluminação muda e se sincroniza com a música.

DETEÇÃO E SOLUÇÃO DE PROBLEMAS

Sintoma Solução
Geral	O som não pode ser ouvido.	Ajuste o volume para o nível ideal.Verifique os cabos e conexões.
	"MISWIRING CHECK WIRING THEN PWR ON" aparece.	Desligue a alimentação e, em seguida, certifique-se de que os terminais dos fios de altifalante estão adequadamente isolados. Ligue a alimentação novamente.
	"PROTECTING SEND SERVICE" aparece.	Envie o aparelho para o centro de serviço mais próximo.
	A fonte não pode ser selecionada.	Marque a definição[SOURCE SELECT] . (→)
Rádio	A recepção do rádio está má.Um ruído estático é produzido ao escutar rádio.	Verifique a conexão da antena.
USB/POd	A ordem de leitura não está conforme pretendido.	A ordem de leitura é determinada pelo nome do ficheiro
	A indicação de tempo de leitura decorrido não é correta.	Isso depende do processo de gravação mais cedo.
	"NOT SUPPORT" aparece e o ficheiro é saltado.	Verifique se o ficheiro está num formato que pode ser reproduzido.(→2)
	"READING" está a piscar.	Não utilize demasiados níveis hierárquicos e pastas.Volte a colocar o dispositivo USB.
	"UNSUPPORTED DEVICE" aparece.	Verifique se o dispositivo conectado é compatível com este aparelho e certifique-se de que os sistemas de ficheiros estão nos formatos suportados.(→2 , 23)Volte a colocar o dispositivo.
	"UNRESPONSIVE DEVICE" aparece.	Certifique-se de que o dispositivo não está funcionando incorretamente e recoloque o dispositivo.
	"USB HUB IS NOT SUPPORTED" aparece.	Este aparelho não pode suportar um dispositivo USB ligado através de um concentrador USB.
	"CANNOT PLAY" aparece.	Conecte um dispositivo USB que contenha ficheiros de áudio legíveis.

Sintoma Solução
USB/iPod	O iPod/iPhone não se liga ou não funciona	Verifique a conexão entre este aparelho e o iPod/iPhone.Retire e reinicialize o iPod/iPhone utilizando a reinicialização física.
	“LOADING” aparece ao entrar no modo de procura premindoQ/☐	Este aparelho ainda está a preparar a lista de música de iPod/iPhone.Pode demorar algum tempo para carregar, tente novamente mais tarde.
	Caracteres corretos não são visualizados.	Este aparelho só pode visualizar letras maiúsculas, números e um número limitado de símbolos.Dependo do idioma de apresentação selecionado (→5) , alguns caracteres podem não ser corretamente apresentados.
ANDROID	Não é possível ouvir o som durante a reprodução.Apenas o som é gerado pelo dispositivo Android.	Volte a ligar o dispositivo Android.Se estiver em [AUDIO MODE], lance qualquer aplicação de leitura de multimédia no dispositivo Android e inicie a reprodução.Se estiver em [AUDIO MODE], lance novamente a aplicação de leitura de multimédia atual ou utilize outra aplicação de leitura de multimédia.Reinicie o dispositivo Android.Se isto não resolver o problema, o dispositivo Android ligado não é capaz de direcionar o sinal de áudio para o aparelho. (→23)
	A reprodução não pode ser feita em [AUTO MODE].	Certifique-se de que JVC MUSIC PLAY APP está instalado no dispositivo Android. (→7)Ligue novamente o dispositivo Android e selecione o modo de controlo apropriado. (→8)Se isto não resolver o problema, o dispositivo Android ligado não suporta [AUTO MODE]. (→23)
	“NO DEVICE” ou “READING” está a piscar.	Desative as opções do desenvolvedor no dispositivo Android.Volte a ligar o dispositivo Android.Se isto não resolver o problema, o dispositivo Android ligado não suporta [AUTO MODE]. (→23)
	A reprodução está intermitente ou o som salta.	Desative o modo de economia de energia no dispositivo Android.
	“CANNOT PLAY”	Certifique-se de que o dispositivo Android contém ficheiros de áudio que podem ser reproduzidos.Volte a ligar o dispositivo Android.Reinicie o dispositivo Android.

DETEÇÃO E SOLUÇÃO DE PROBLEMAS INSTALAÇÃO/CONEXÃO

Sintoma Solução
Bluetooth®	Nenhum dispositivo Bluetooth foi detetado.	Repita a procura a partir do dispositivo Bluetooth.Reinicie o aparelho.(→)
	O emparelhamento não pôde ser realizado.	Certifique-se de que introduziu o mesmo código PIN tanto para o aparelho como para o dispositivo Bluetooth.Apague a informação de emparelhamento do aparelho e do dispositivo Bluetooth e, em seguida, realize o emparelhamento de novo.(→)
	Ocorre eco ou ruído.	Ajuste a posição da unidade do microfone.(→)Verifique a definição [ECHO CANCEL].(→1)
	A qualidade do som do telefone não está boa	Reduza a distância entre o aparelho e o dispositivo Bluetooth.Mova o carro para um local onde a recepção do sinal seja melhor.
	O som é interrompido ou salta durante a leitura de um leitor áudio Bluetooth.	Reduza a distância entre o aparelho e o leitor de áudio Bluetooth.Desligue e volte a ligar a alimentação do aparelho e, em seguida, tente conectar de novo.Outros dispositivos Bluetooth podem estar a tentar a conexão com o aparelho.
	Não é possível controlar o leitor de áudio Bluetooth conectado.	Verifique se o leitor de áudio Bluetooth conectado suporta o perfil de controlo remoto de áudio/vídeo (AVRCP). (Consulte o manual de instruções dos seu leitor de áudio.)Desconecte e conecte o leitor Bluetooth de novo.
	“PLEASE WAIT”	O aparelho está a preparar-se para a função Bluetooth. Se a mensagem não desaparecer, desligue e volte a ligar o aparelho, e volte a conectar o dispositivo.
	“NOT SUPPORT”	O telefone conectado não suporta a função de Reconhecimento de Voz.
	“ERROR”	Repita a operação. Se “ERROR” aparecer de novo, verifique se o dispositivo suporta a função que tentou executar.
	“H/W ERROR”	Reinicie o aparelho e tente a operação de novo. Se “H/W ERROR” aparecer de novo, consulte o seu centro de serviço mais próximo.

Se ainda tiver problemas, reinicialize o aparelho. (-3)

Aviso

• Este aparelho só pode ser utilizado com um fornecimento de energia de CC de 12 V, com terra negativa.
• Desconecte o terminal negativo da bateria antes de efetuar as conexões e montagem.
• Não conecte o fio da bateria (amarelo) e o fio da ignição (vermelho) ao chassis do automóvel ou fio terra (preto) para prevenir um curto-circuito.
• Isole os fios não conectados com fita de vinilo para prevenir um curto-circuito.
• Certifique-se de aterrar este aparelho ao chassis do automóvel de novo após a instalação.

▲ Cuidado

• Para o propósito de segurança, encarregue as ligações e a montagem a profissionais. Consulte o revendedor de áudio para automóveis.
• Instale este aparelho na consola do seu automóvel. Não toque nas partes de metal deste aparelho durante e logo após a utilização do aparelho. As partes de metal, tal como o dissipador de calor e a caixa ficam muito quentes.
• Não conecte os fios dos altifalantes ao chassis do automóvel ou fio terra (preto), nem os conecte em paralelo.
• Conecte altifalantes com uma potência máxima acima de 50 W. Se a potência máxima dos altifalantes for inferior a 50 W, altere a definição [AMP GAIN] para evitar danos aos altifalantes. (→7)
• Monte o aparelho num ângulo inferior a 30°.
• Se a cablagem do seu automóvel não tiver um terminal de ignição, ligue o fio de ignição (vermelho) ao terminal na caixa de fusíveis do automóvel que forneça uma energia de CC de 12 V e que seja ligado e desligado pela chave de ignição.
• Mantenha todos os cabos longe das partes metálicas de dissipação de calor.
• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa para-brisas, etc. do automóvel estão funcionando corretamente.
• Se o fusível queimar-se, primeiro certifique-se de que os fios não estão em contato com o chassis do automóvel e, em seguida, substitua o fusível por um novo com a mesma capacidade.

Processo básico

1 Retire a chave do interruptor de ignição e, em seguida, desconecte o terminal ⊖ da bateria do automóvel.

2 Conecte os fios adequadamente.

Consulte a seção de conexão da cablagem. (27)

3 Instale o aparelho no seu automóvel.

Consulte a seção de instalação do aparelho (montagem no tablier). (-26)

4 Conecte o terminal da bateria do automóvel.

5 Prima SOURCE

6 Retire o painel frontal e reinicie o aparelho. (→)

INSTALAÇÃO/CONEXÃO

Instalação do aparelho (montagem no tablier)

Quando instalar sem a manga de montagem

1 Retire a manga de montagem e a placa de guarnição do aparelho.
2 Alinhe os orifícios no aparelho (em ambos lados) com o suporte de montagem do veículo e fixe o aparelho com parafusos (disponíveis comercialmente).

Utilize apenas os parafusos especificados. Utilizar parafusos inadequados pode danificar o aparelho.

Como retirar o aparelho

Lista de peças para instalação

(A) Painel frontal

(B) Placa de guarnição

(C) Manga de montagem

(D) Cablagem

(E) Chave de extração

INSTALAÇÃO/CONEXÃO

Conexão da cablagem

Quando ligar a um amplificador externo, ligue o seu fio de terra ao chassis do automóvel para evitar danos ao aparelho.

Conexão dos conectores ISO em alguns automóveis VW/Audi ou Opel (Vauxhall)

Pode precisar modificar a cablagem fornecida como mostrado abaixo.

Amarelo (Cabo de bateria)

Vermelho (Cabo de ignição)

Vermelho (A7)

Amarelo (A4)

Conectores ISO

Azul claro/amarelo

(Fio de controlo remoto da direção)

Ao adaptador do controlo remoto do volante de direção

Pino Cor e função

A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12 V === 350 mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1	Roxo ⊕	: Altifalante traseiro (direito)Para cruzamento de 3 vias: Tweeter (direito)
B2	Roxo/preto⊖
B3	Cinzento ⊕	: Altifalante frontal (direito)Para cruzamento de 3 vias: Altifalante Mid range (direito)
B4	Cinzento/preto⊖
B5	Branco ⊕	: Altifalante frontal (esquerdo)Para cruzamento de 3 vias: Altifalante Mid range(esquerdo)
B6	Branco/preto⊖
B7	Verde ⊕	: Altifalante traseiro (esquerdo)*Para cruzamento de 3 vias: Tweeter (esquerdo)
B8	Verde/preto⊖

* Pode também ligar um subwoofer diretamente sem um amplificador de subwoofer externo. Para a definição, 18.

ESPECIFICAÇÕES
Sujeito a modificações sem aviso prévio.

Sintonizador	FM	Gama de frequência 87,5 MHz — 108,0 MHz (passos de 50 kHz)
		Sensibilidade útil (S/N = 26 dB) 0,71 μV/75 Ω (8,2 dBf)
		Sensibilidade de repouso (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Resposta de frequência (±3 dB) 30 Hz — 15 kHz
		Relação Sinal-Ruído (MONO) 64 dB
		Separação de estéreo (1 kHz) 40 dB
	AM(MW)	Gama de frequência 531 kHz — 1 611 kHz (passos de 9 kHz)
		Sensibilidade útil (S/N = 20 dB) 28,2 μV (29 dBμ)
	AM(LW)	Gama de frequência 153 kHz — 279 kHz (passos de 9 kHz)
		Sensibilidade útil (S/N = 20 dB) 50 μV (33,9 dBμ)
USB	Padrão USB USB 1.1, USB 2.0 (Velocidade Máxima)
	Dispositivos compatíveis Armazenamento em massa
	Sistema de ficheiros FAT12/16/32
	Corrente de consumo máxima CC S V	—— 1,5 A
	Conversor D/A 24 Bit
	Resposta de frequência (±1 dB) 20 Hz — 20 kHz
	Relação sinal-ruído (1 kHz) 105 dB
	Gama dinâmica	90 dB
	Separação de canais	85 dB
	Descodificador MP3	Em conformidade com MPEG-1/2 Audio Layer-3
	Descodificador WMA	Em conformidade com Windows Media Audio
	Descodificador AAC	AAC-LC ficheiros ".aac"
	Descodificador WAV	Formato de áudio de forma de onda RIFF(Somente Linear PCM)
	Descodificador FLAC	Ficheiros FLAC, até 24 bits/48 kHz

Auxiliar	Resposta de frequência (±3 dB)	20 Hz — 20 kHz
	Voltagem máxima de entrada	1 000 mV
	Impedância de entrada	30 kΩ
Bluetooth	Versão	Bluetooth 3.0
	Gama de frequência	2,402 GHz — 2,480 GHz
	Potência de saída	Classe de potência 2, +4 dBm (MAX), 0 dBm (AVE)
	Alcance máximo de comunicação	Linha de vista aprox. 10 m (32,8 ft)
	Emparelhamento	SSP (Emparelhamento simples e seguro, da sigla em inglês Secure Simple Pairing)
	Perfil	HFP1.6, da sigla em inglês Hands-Free Profile (Perfil Mãos-Livres)A2DP, da sigla em inglês Advanced Audio Distribution Profile(Perfil de distribuição avançada de áudio)AVRCP1.5, da sigla em inglês Audio/Video Remote Control Profile(Perfil de controlo remoto de áudio/video)PBAP, da sigla em inglês Phonebook Access Profile(Perfil de acesso à lista telefónica)SPP, da sigla em inglês Serial Port Profile (Perfil de porta série)
Áudio	Potência máxima de saída	50 W × 4 ou50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Potência em toda a banda(inferior a 1 % THD)	22 W × 4
	Impedância do altifalante	4 Ω — 8 Ω
	Nível de preout/Carga (USB)	4 000 mV/10 kΩ de carga
	Impedância de preout	≤ 600 Ω
Geral	Voltagem de operação(10,5 V — 16 V tolerável)	14,4 V
	Consumo máximo de corrente 10 A
	Intervalo da temperatura de funcionamento	-10°C — +60°C
	Dimensões da instalação (L × A × P)	182 mm × 53 mm × 114 mm
	Peso líquido (inclui placa de guarnição, manga de montagem)	0,6 kg

JVC
