MANUAL DE UTILIZADOR CSE 1835 MC CULLOCH

INFORMAÇÃO IMPORTANTE

G. MATENIMIENTO Y ALMACENAMIENTO

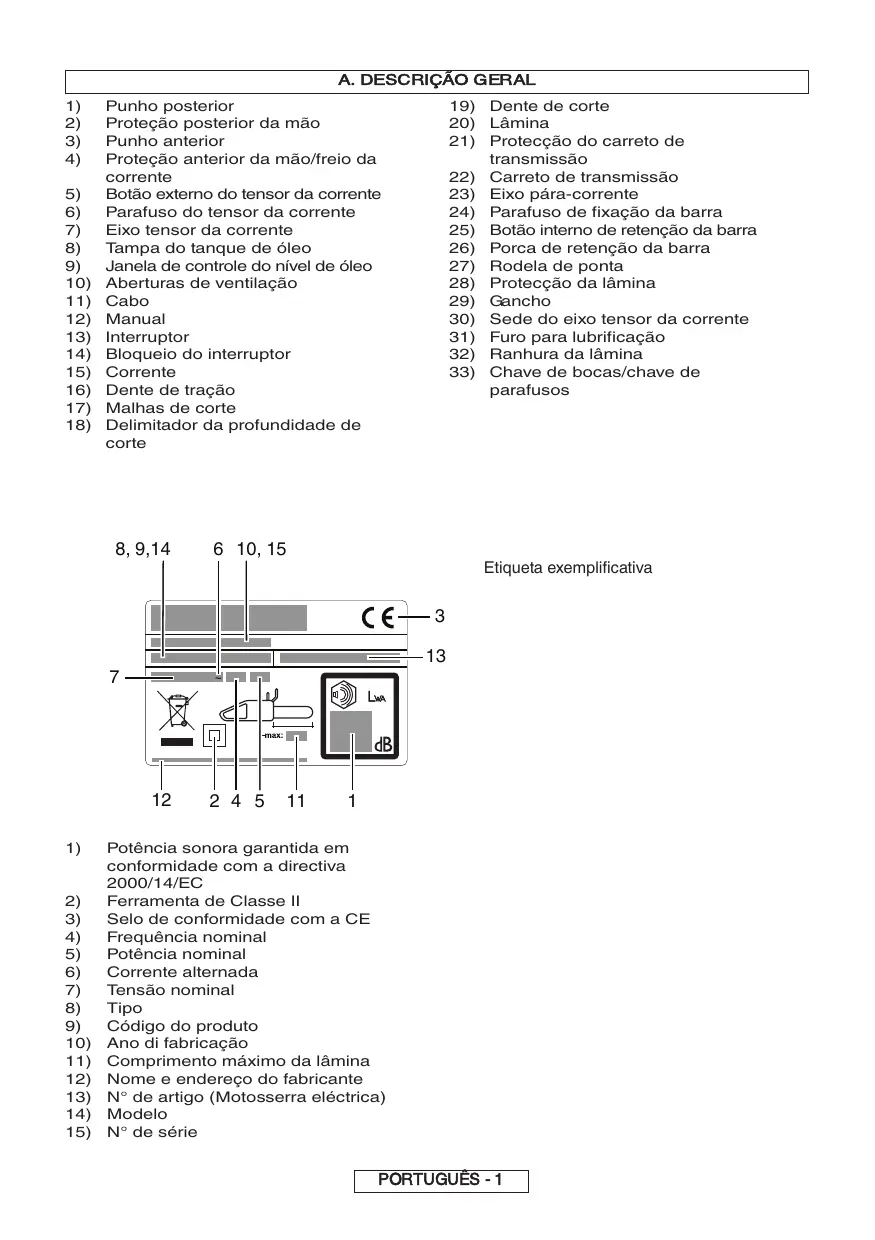

21) Protecção do carreto de

22) Carreto de transmissão

23) Eixo pára-corrente

24) Parafuso de fixação da barra

25) Botão interno de retenção da barra

26) Porca de retenção da barra

28) Protecção da lâmina

30) Sede do eixo tensor da corrente

31) Furo para lubrificação

32) Ranhura da lâmina

33) Chave de bocas/chave de

parafusos Punho posterior Proteção posterior da mão Punho anterior Proteção anterior da mão/freio da corrente Botão externo do tensor da corrente Parafuso do tensor da corrente Eixo tensor da corrente Tampa do tanque de óleo Janela de controle do nível de óleo Aberturas de ventilação Cabo Manual Interruptor Bloqueio do interruptor Corrente Dente de tração Malhas de corte Delimitador da profundidade de corte 8, 9,14 6 10, 15 Etiqueta exemplificativa

Potência sonora garantida em conformidade com a directiva 2000/14/EC Ferramenta de Classe II Selo de conformidade com a CE Frequência nominal Potência nominal Corrente alternada Tensão nominal Tipo Código do produto Ano di fabricação Comprimento máximo da lâmina Nome e endereço do fabricante N° de artigo (Motosserra eléctrica) Modelo N° de série

Atenção Ler atentamente este manual Direção do dente de corte Botas de segurança Usar sempre com ambas as mãos Perigo de contragolpe de reação Capacete, protetores auriculares ou viseira 10 m Não expôr à chuva ou umidade Luvas anti-corte Óleo da corrente Calças compridas anti-corte Não fazer... Freio desativado, ativado Desligar a máquina Remova imediatamente a ficha da tomada se o cabo estiver danificado ou cortado. Desligue a ficha antes de realizar ajustes ou limpar. Mantenha as outras pessoas afastadas Perigo de choque eléctrico Advertências gerais de segurança para ferramentas eléctricas ADVERTÊNCIA Leia todas as advertências de segurança e instruções. O incumprimento das b) Evite o contacto do corpo com superfícies ligadas à terra ou à massa, como tubos, radiadores, fogões e frigoríficos. Há um maior risco de choque eléctrico se o seu corpo estiver ligado à terra ou à massa. advertências e instruções pode resultar em choque eléctrico, incêndio e/ou lesões graves. c) Não exponha as ferramentas eléctricas a chuva ou condições de humidade. A entrada de água numa O termo “ferramenta eléctrica” nas advertências refere-se à sua ferramenta eléctrica ligada à rede eléctrica (com cabo) ou ferramenta eléctrica com bateria (sem cabo). d) Não force o cabo. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo afastado de calor, óleo, arestas afiadas ou peças móveis. Cabos Guarde todas as advertências e instruções para referência futura. ferramenta eléctrica aumentará o risco de choque eléctrico.

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras facilitam a ocorrência de acidentes. b) Não utilize ferramentas eléctricas em atmosferas explosivas, na presença de líquidos, gases ou pós inflamáveis. As ferramentas eléctricas criam faíscas que podem incendiar o pó ou os gases. c) Mantenha crianças e outras pessoas afastadas enquanto estiver a utilizar uma ferramenta eléctrica. distracções podem levar a que perca o controlo.

a) As fichas das ferramentas eléctricas devem ser compatíveis com a tomada. Nunca modifique a tomada de forma alguma. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (com fio de terra). O uso de fichas inalteradas e tomadas adequadas danificados ou emaranhados aumentam o risco de choque eléctrico. e) Ao utilizar uma ferramenta eléctrica ao ar livre, utilize uma extensão adequada para uso exterior. Utilizar um cabo adequado para uso exterior reduz o risco de choque eléctrico. f) Se a utilização da ferramenta eléctrica num local húmido for inevitável, utilize uma fonte de alimentação protegida com disjuntor diferencial. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico. reduzirá o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e empregue senso comum ao utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicação. Um momento de desatenção ao utilizar uma ferramenta eléctrica pode resultar em lesões pessoais graves. b) Utilize equipamento de protecção pessoal. Use sempre protecção para os olhos. Quando utilizado para as condições adequadas, o equipamento de protecção, nomeadamente máscaras de poeira, calçado de segurança com sola antiderrapante, capacete de segurança, ou protecção auditiva reduzirá o risco de lesões pessoais. c) Evite o arranque acidental. Certifique-se de que o interruptor está desligado antes de ligar a ferramenta à alimentação e/ou bateria, pegar na ferramenta ou transportá-la. Transportar ferramentas eléctricas com o dedo no interruptor ou ligar ferramentas eléctricas que tenham o interruptor ligado facilita a ocorrência de acidentes. d) Remova qualquer chave de ajuste antes de ligar a ferramenta eléctrica. Uma chave que fique ligada a uma parte rotativa da ferramenta eléctrica pode resultar em lesões pessoais. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte em bom estado com gumes afiados têm uma menor probabilidade de prender e são mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios e ferramentas de corte etc. de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a realizar. A utilização da ferramenta eléctrica em operações para as quais não foi concebida pode resultar numa situação perigosa.

a) A sua ferramenta eléctrica deve ser reparada por um técnico de reparação qualificado, e apenas com peças de substituição idênticas. Tal garantirá a manutenção da segurança da ferramenta eléctrica. Advertências de segurança para a utilização da motosserra:

• Quando a motosserra estiver em funcionamento, mantenha todas as partes do corpo afastadas da corrente. Antes de ligar a motosserra, verifique se a motosserra não está encostada ao que quer que seja. Um momento de desatenção durante a utilização da motosserra pode fazer com que a corrente apanhe o seu vestuário ou uma parte do seu corpo.

e) Não se incline em demasia. Mantenha-se sempre bem equilibrado e apoiado. Tal permite um melhor mãos em posição inversa à mencionada acima aumenta o risco de ferimentos, pelo que nunca a deve utilizar desta forma. controlo da ferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use vestuário largo ou objectos de adorno pessoal. Mantenha o cabelo, roupa e luvas afastados de peças móveis. Roupa

larga, objectos de adorno ou cabelo comprido podem ficar presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de equipamentos de extracção e recolha de poeiras, certifique-se de que estão ligados e são utilizados de forma adequada. A utilização de dispositivos de recolha de poeiras pode reduzir perigos relacionados com poeiras.

4) Utilização e manutenção de ferramentas eléctricas

a) Não force a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para a sua aplicação. A ferramenta eléctrica correcta terá um desempenho melhor e mais seguro se funcionar ao ritmo para o qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar nem desligar. Qualquer ferramenta eléctrica

nas mãos de utilizadores inexperientes. e) Conserve as ferramentas eléctricas em bom estado. Verifique se existem peças móveis mal reguladas ou presas, peças danificadas e qualquer outro problema que possa afectar o funcionamento da ferramenta eléctrica. Se a ferramenta eléctrica estiver danificada, mande-a reparar antes de utilizar. Muitos acidentes são provocados por falta de manutenção das ferramentas eléctricas. Use óculos de protecção e protecção auditiva. Também é recomendável usar equipamento de protecção para a cabeça, as mãos, as pernas e pés. O vestuário de protecção adequado limitará os ferimentos provocados pelos detritos projectados ou pelo contacto acidental com a corrente.

Não utilize uma motosserra em cima de uma árvore.

Mantenha-se sempre bem equilibrado e utilize a motosserra apenas quando se encontrar numa superfície fixa, segura e nivelada. As superfícies A utilização de uma motosserra em cima de uma árvore pode provocar ferimentos. escorregadias ou instáveis como as escadas, podem causar a perda de equilíbrio ou a perda de controlo da motosserra.

reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Armazene as ferramentas eléctricas que não estejam a ser usadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com a ferramenta eléctrica ou estas instruções as utilizem. As ferramentas eléctricas são perigosas Segure a ferramenta eléctrica apenas pelos punhos isolados, visto que a motosserra pode entrar em contacto com cabos ocultos ou com o próprio cabo de alimentação. Se as motosserras entrarem em contacto com um cabo com carga, a corrente pode passar para os componentes metálicos expostos da ferramenta eléctrica, podendo electrocutar o operador. que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da alimentação e/ou a bateria da ferramenta eléctrica antes de fazer qualquer ajuste, mudar acessórios, ou armazenar as ferramentas eléctricas. Estas medidas de segurança preventivas Segure sempre a motosserra com a mão direita no manípulo traseiro e a mão esquerda no manípulo dianteiro. O manuseamento da motosserra com as Quando cortar um ramo que esteja sob tensão, tenha atenção ao ressalto. Quando a tensão das fibras da madeira é libertada o ramo pode ressaltar e atingir o operador e/ou provocar a perda do controlo da motosserra.

Tenha muito cuidado ao cortar arbustos e árvores novas. Os materiais pouco grossos podem ficar presos na corrente e ser arremessados na sua direcção ou provocar o seu desequilíbrio.

Para transportar a motosserra utilize o manípulo dianteiro, desligue-a e mantenha-a afastada do corpo. Para transportar ou guardar a motosserra, coloque sempre a protecção da lâmina. O manuseamento correcto da motosserra reduz a possibilidade de contacto acidental com a corrente em movimento.

Siga as instruções relativas à lubrificação, à afinação da tensão da corrente e à substituição de acessórios. Uma corrente mal esticada ou lubrificada pode partir ou aumentar a possibilidade de recuo.

Mantenha os manípulos secos e limpos e sem óleo ou gordura. Os manípulos com gordura ou óleo ficam escorregadios e causam a perda de controlo.

Precauções para a saúde – Níveis de ruído e de vibração. Tenha atenção com as restrições de ruído Corte apenas madeira. Não utilize a motosserra para outros fins. Por exemplo: não utilize a motosserra para cortar plástico, alvenaria nem materiais de construção que não sejam de madeira. A utilização da motosserra em operações para as quais não foi concebida pode resultar numa situação perigosa. Causas de recuo e prevenção por parte do operador: O recuo pode ocorrer quando a ponta da lâmina toca num objecto (Fig. B3), ou quando a madeira fecha e aperta a corrente no corte. O contacto com a ponta pode, por vezes, provocar uma reacção de inversão repentina, projectando a lâmina para cima e para trás na direcção do operador. Se a corrente ficar trilhada na parte superior da lâmina, pode projectar a lâmina rapidamente para trás na direcção do operador. Qualquer uma destas reacções pode provocar a perda de controlo da motosserra, o que pode resultar em ferimentos graves. Não confie apenas nos dispositivos de segurança que a motosserra possui. Na qualidade de operador de uma motosserra, deve adoptar várias medidas para que os seus trabalhos com a motosserra não provoquem acidentes nem ferimentos. O recuo resulta da má utilização da ferramenta e/ou de condições de utilização incorrectas e pode ser evitado através da adopção de precauções adequadas, conforme descrito de seguida.:

Segure-a firmemente com as duas mãos, apertando os manípulos da motosserra com os polegares e os dedos, posicionando o corpo e os braços de forma a conseguir resistir à força de recuo. Se o operador adoptar as precauções adequadas pode controlar a força de recuo. Não deixe a motosserra.

Não se incline em demasia nem efectue cortes acima do nível dos ombros. Desta forma ajuda a prevenir o contacto não propositado da ponta e consegue controlar melhor a motosserra em situações imprevistas. Utilize apenas lâminas e correntes de substituição indicadas pelo fabricante. Lâminas e correntes de substituição não indicadas pelo fabricante podem provocar a ruptura da corrente e/ou recuos.

Siga as instruções do fabricante para afiar e fazer a manutenção da corrente. A diminuição da altura do calibrador de profundidade pode aumentar a ocorrência de recuo. Recomendações de segurança adicionais

1. Consulta do Manual. Qualquer pessoa que utilize

esta máquina tem de ler completa e atentamente o manual do utilizador. Se a máquina for vendida ou emprestada a outra pessoa, o manual do utilizador tem de acompanhar a máquina.

2. Precauções antes da utilização da máquina. Nunca

permita que esta máquina seja utilizada por alguém que não conheça completamente as instruções do manual. As pessoas sem prática têm de praticar utilizando um cavalete para serrar madeira.

3. Verificações de rotina. Verifique sempre a máquina,

atentamente, antes de cada utilização e tendo mais em atenção se ela foi submetida a impactos fortes ou se apresenta algum indício de avaria. Efectue todas as operações descritas no capítulo "Manutenção e armazenamento – Antes de cada utilização".

4. Reparações e manutenção. Todas as peças da

máquina que podem ser substituídas pelo operador estão claramente explicadas no capítulo que contém as instruções relativas a "Montagem/desmontagem". Quando for necessário, quaisquer outras peças da máquina têm de ser substituídas, exclusivamente, por um Centro de Assistência Autorizado. Para utilizar esta máquina o operador da máquina tem de usar o vestuário de protecção individual aprovado seguidamente indicado. vestuário de protecção aconchegado, botas de protecção com reforço protector, biqueira de aço e solas anti-derrapantes, luvas com reforço protector, viseira ou óculos de protecção, protectores auriculares e capacete (se houver o risco de queda de objectos). Estes artigos podem ser adquiridos num fornecedor de vestuário de trabalho. na área circundante. A utilização prolongada da máquina submete o operador a vibrações que podem provocar "fenómeno de dedos mortos" (síndrome de Raynaud), síndrome de canal cárpico e outras perturbações semelhantes.

7. Precauções para a saúde – Agentes químicos. Utilize

apenas óleo aprovado pelo fabricante.

8. Precauções para a saúde - Calor. Durante a

utilização, o carreto e a corrente atingem temperaturas extremamente elevadas; não toque nestes componentes enquanto estiverem quentes.

9. ADVERTÊNCIA! Esta máquina produz um campo

electromagnético durante o funcionamento. Em certas circunstâncias, este campo pode interferir com implantes médicos activos ou passivos. Para reduzir o risco de lesões graves ou fatais, recomendamos que os indivíduos com implantes médicos consultem o seu médico e o fabricante do respectivo implante antes de utilizarem esta máquina. Precauções para o transporte e armazenamento. (fig. 2) Sempre que mudar de área de trabalho, desligue a máquina da alimentação eléctrica e accione a alavanca do travão da corrente. Coloque sempre a protecção da lâmina antes de transportar ou armazenar a máquina. Transporte sempre a máquina com a lâmina virada para trás e, se a transportar num veículo, prenda-a sempre firmemente para evitar danos. Reacção de recuo. (fig. 3) A reacção de recuo consiste numa acção violenta da lâmina, que é impulsionada para cima e para trás em direcção ao operador. Geralmente, isto ocorre se a parte superior da ponta da lâmina (a chamada "zona de perigo de recuo") (ver a marcação vermelha na lâmina) entrar em contacto com algum objecto ou se a corrente ficar presa na madeira. O recuo pode fazer com que o operador perca o controlo da máquina e provocar acidentes perigosos e mesmo fatais. A alavanca do travão da corrente e restantes dispositivos de segurança não são suficientes para proteger o operador de ferimentos: o utilizador tem de estar ciente das condições que podem provocar a reacção, prevenilas estando muito atento, com base na sua experiência, sendo prudente e manuseando correctamente a máquina (por exemplo: nunca cortar vários ramos de uma vez, pois isto pode causar um impacto acidental na "zona de perigo de recuo". Segurança da área de trabalho

1. Nunca permita que crianças ou pessoas que

desconheçam estas instruções utilizem o equipamento. Os regulamentos locais poderão impor restrições à idade do operador.

2. Utilize a máquina, exclusivamente, da forma descrita

nestas instruções e para as funções a que se destina.

3. Verifique atentamente toda a área de trabalho quanto

a possíveis perigos (ex.: estradas, caminhos, cabos eléctricos, árvores perigosas, etc.)

4. Mantenha todas as pessoas e animais afastados da

área de trabalho (se for necessário, isole a área e utilize sinais de advertência), a uma distância mínima de 2,5 x da altura do tronco; a área nunca deve ser inferior a dez metros.

5. O operador ou o utilizador é o responsável pelos

acidentes ou perigos que ocorram em pessoas ou suas propriedades. Segurança eléctrica

1. Recomenda-se que utilize um dispositivo de corrente

residual com disjuntor diferencial com uma corrente de disparo não superior a 30 mA. Mesmo estando instalado um dispositivo de corrente residual com disjuntor diferencial, não pode ser garantida uma segurança a 100% e é necessário seguir sempre as práticas de trabalho seguras. Verifique o dispositivo de corrente residual com disjuntor diferencial sempre que o utilizar.

2. Antes de utilizar, verifique se o cabo apresenta danos

e substitua-o no caso de este apresentar sinais de danos ou de desgaste.

3. Não utilize a máquina se os cabos eléctricos

estiverem danificados ou desgastados.

4. Se o cabo estiver cortado ou se o isolamento estiver

danificado, desligue imediatamente a fonte da alimentação eléctrica. Não toque no cabo eléctrico antes de desligar a alimentação eléctrica. Não efectue reparações num cabo cortado ou danificado. Leva a máquina a um Centro de Assistência Autorizado para reparar o cabo.

5. O cabo de extensão deve ser desenrolado

completamente. Os cabos enrolados podem aquecer demasiado e diminuir a eficácia do seu corta-relvas.

6. Assegure sempre que cabo/extensão ficam atrás do

operador, garantindo que não criam uma fonte de perigo para o utilizador ou outras pessoas e que fiquem dispostos de forma a que não possam ser danificados (por calor, objectos afiados, extremidades cortantes, óleo, etc.).

7. Posicione o cabo de maneira a que não possa ser

apanhado pelos ramos ou outros durante a operação de corte.

8. Desligue sempre a alimentação eléctrica antes de

desligar qualquer ficha, conectores ou extensões.

9. Desligue, retire a ficha da alimentação eléctrica e

examine o cabo de alimentação eléctrica quanto a danos ou desgaste, antes de enrolar o cabo para guardar. Não repare um cabo danificado. Leva a máquina a um Centro de Assistência Autorizado para reparar o cabo. 10.Remova a ficha da alimentação eléctrica antes de deixar a máquina sozinha, por qualquer período de tempo que seja. 11.Enrole o cabo sempre com cuidado para evitar o emaranhamento. 12.A máquina só pode ser usada nas instalações eléctricas de CC com a tensão indicada na etiqueta de classificação do produto. 13.A motosserra possui isolamento duplo em conformidade com as normas EN60745-1 e EN60745-2-13. Nunca, em nenhuma circunstância, deve fazer uma ligação à terra a qualquer peça da máquina. Cabos

1. Os cabos de alimentação e as extensões podem ser

adquiridos no centro local de assistência aprovado.

2. Utilize apenas extensões aprovadas

3. As extensões e os cabos só devem ser usados se se

destinarem a utilização no exterior.

4. Se desejar usar um cabo de extensão durante a

utilização do equipamento, só devem ser utilizados cabos com as seguintes dimensões: Modelos CSE1835, CSE1935S:

Na sua máquina está instalado um dispositivo (fig. 1) que, se não acionado, bloqueia a pressão do interruptor, a fim de prevenir a ligação acidental da máquina. FREIO DA CORRENTE NA LIBERAÇÃO DO INTERRUPTOR A sua máquina dispõe de um dispositivo que bloqueia instantaneamente a corrente no momento da liberação do interruptor. Caso não funcione, não use a máquina. Leve-a a um Centro de Assistência Autorizado. FREIO DA CORRENTE / PROTEÇÃO ANTERIOR DA MÃO A proteção anterior da mão (fig. 2) serve para evitar que a sua mão esquerda entre em contato com a corrente (com a premissa de que o operador esteja segurando corretamente a máquina). A proteção anterior da mão tem, ainda, a função de acionar o freio da corrente, dispositivo estudado para bloquear a corrente em poucos milésimos de segundos, em caso de contragolpe de reação. O freio da corrente é desinserido quando a proteção anterior da mão é puxada para trás e bloqueada (a corrente pode se mover). O freio da corrente é inserido quando a proteção anterior da mão é puxada para frente (a corrente é bloqueada). O travão da corrente pode ser activado com o pulso esquerdo, empurrando para a frente, ou quando o pulso entrar em contacto com a protecção da mão dianteira em resultado do efeito de coice. Quando utilizar a máquina com a barra na posição horizontal, por exemplo, durante o derrube de árvores, o travão da corrente proporciona menos protecção (fig.3). NOTA: Quando o freio da corrente é inserido, um interruptor de segurança retira eletricidade do motor. Se soltar o travão da corrente enquanto estiver a premir o interruptor, o equipamento arrancará.

Esta máquina está equipada com uma protecção de corrente (fig. 4) situada por debaixo do carreto. Este mecanismo foi concebido para parar o movimento de retorno da corrente caso esta parta ou desengate. Estas situações podem evitar-se através de uma tensão correcta da corrente (Consulte o capítulo “D. Montagem/desmontagem”). PROTEÇÃO POSTERIOR DA MÃO DIREITA Serve para proteger (fig.5) a mão em caso de salto ou rompimento da corrente.

De acordo com o modelo da sua máquina, o procedimento de montagem muda. Por isso, verifique a figura e o tipo de etiqueta do produto e preste atenção à montagem correta.

1. Verifique se o freio da corrente está inserido. Caso esteja inserido, retire-o.

2b. Desaperte o botão de retenção da barra e retire a 2a. Desaperte a porca de retenção da barra e retire a protecção do carreto de transmissão. protecção do carreto de transmissão. 3 Posicione a corrente por cima da barra, começando pelo carreto da extremidade, e instalando na ranhura da lâmina. Atenção! Certifique-se de que o lado afiado dos dentes de corte está voltado para a frente na parte superior da barra. Use luvas. 4a. Certifique-se de que o pino do tensor da corrente está 4b. Rode a roda helicoidal metálica no sentido oposto ao o mais encostado possível ao carreto de transmissão. dos ponteiros dos relógios o mais possível. Instale a barra Instale a barra no parafuso de retenção da barra e no pino no parafuso de retenção da barra e posicione a corrente do tensor da corrente e posicione a corrente sobre o sobre o carreto de transmissão carreto de transmissão Instale novamente a protecção do carreto de transmissão, certificando-se de que os dentes de transmissão da corrente engatam no carreto de transmissão e na ranhura da lâmina. 5a. Aperta a porca de retenção da barra com a mão até 5b. Aperte o botão de retenção da barra até ficar ficar ligeiramente apertada. ligeiramente apertado. 6a. Para aplicar tensão sobre a corrente, aperte o parafuso do tensor da corrente no sentido dos ponteiros dos relógios utilizando a chave de bocas/chave de parafusos fornecidas. Para reduzir a tensão, aperte no sentido oposto ao dos ponteiros dos relógios (quando efectuar esta operação, mantenha a extremidade da barra levantada) 6b. Para aplicar tensão na corrente, aperte o botão exterior do tensor da corrente no sentido dos ponteiros dos relógios. Para reduzir a tensão, aperte no sentido oposto ao dos ponteiros dos relógios (quando efectuar esta operação, mantenha a extremidade da barra levantada)

7. Aplique tensão até atingir a correcta. Afaste a corrente da barra e certifique-se de que a folga é de aprox. 2-3mm

8a. Aperte a porca de retenção da barra utilizando a chave de bocas/chave de fendas fornecidas. 8b. Aperte a barra até ficar bem fixa. Esticar excessivamente a corrente pode sobrecarregar o motor e danificá-lo; não esticá-la suficientemente pode provocar o seu desengate. Uma corrente corretamente esticada proporciona um melhor corte e uma maior duração da corrente. Verificar com freqüência a tensão da corrente, visto que o seu comprimento tende a aumentar com o uso (especialmente quando nova, controle a tensão da corrente depois de 5 minutos de trabalho); de qualquer maneira, não estique a corrente logo depois do uso: espere que a mesma esfrie. Caso você tenha que regular a tensão da corrente, afrouxe as porcas e a maçaneta de fixação da barra antes de intervir no parafuso/maçaneta de tensão da corrente; segure-a corretamente e feche novamente as porcas/dados de fixação da barra.

E. ACENDIMENTO E DESLIGAMENTO

Arranque: agarre ambas as alavancas com firmeza, solte a alavanca do travão da corrente, certificando-se de que não tira a mão da alavanca da frente, prima e mantenha premido o bloqueio do interruptor, depois prima o interruptor (neste momento, poderá soltar o bloqueio do interruptor). ATENÇÃO! Parada: A máquina desliga-se quando o interruptor é liberado. Caso a máquina não se desligar, insira o freio da corrente, disinsira o cabo da rede e leve-a num Centro de Assistência Autorizado. F. LUBRIFICAÇÃO DA BARRA E DA CORRENTE Uma insuficiente lubrificação da ferramenta de corte provoca o rompimento da corrente, o que comporta graves riscos de lesão, inclusive mortais. A lubrificação da barra e da corrente é assegurada por uma bomba automática Então verifique - como indicado em "Manutenção" - se o óleo da corrente está sendo liberado em quantidade suficiente. Nunca use óleos exaustos, visto que são nocivos para você, para a máquina e para o meio-ambiente. Assegure-se que o óleo seja adequado à temperatura ambiente do lugar de uso: alguns óleos ficam mais densos com temperaturas inferiores a 0°C, sobrecarregando a bomba e danificando-a. Para a escolha do óleo mais indicado, contate o seu Centro de Assistência Autorizado. Escolha do óleo da corrente Abastecimento do óleo Use exclusivamente óleo novo (do tipo especial para correntes), com boa viscosidade: o óleo deve apresentar uma boa aderência e garantir um bom escorrimento, tanto no inverno como no verão. Se o óleo para correntes não for disponível, use óleo para transmissões EP 90. Abra a tampa do reservatório de óleo, encha o reservatório, evitando de derramar óleo (caso isso ocorra, limpe bem a motosserra), e feche bem a tampa denovo.

G. MANUTENÇÃO E ARMAZENAMENTO

Antes de efectuar qualquer manutenção ou limpeza, remova a ficha da alimentação eléctrica. ATENÇÃO! IEm caso de trabalho em ambientes particularmente sujos ou empoeirados, as operações descritas devem ser executadas com maior freqüência. Antes de cada uso Verifique se a bomba do óleo da corrente esteja funcionando bem: posicionar a barra a aproximadamente vinte centímetros de distância de uma superfície clara; depois de um minuto de funcionamento da máquina, a superfície deverá apresentar evidentes manchas de óleo (fig. 1) Certifique-se que para inserir e desinserir o freio da corrente não seja necessário empregar uma força excessiva ou insuficiente, e certifique-se que não esteja bloqueado. Depois verifique o funcionamento como indicado a seguir: desinserir o freio da corrente, segure corretamente a máquina e ligue-a, insira o freio da corrente empurrando a proteção anterior da mão com o pulso/braço esquerdo, sem tirar as mãos dos punhos (fig.2). Se o freio da corrente estiver funcionando bem, a corrente se bloqueará imediatamente. Certifique-se que a corrente esteja afiada (ver abaixo), em bom estado e esticada corretamente. Caso esteja gasta em maneira não-uniforme ou tenha o dente de corte com somente 3mm, providencie a sua substituição (fig.3). Limpe os orifícios de ventilação com freqüência, para evitar o superaquecimento do motor. (fig 4). Verifique o funcionamento do interruptor e do bloqueio do interruptor (essa operação deve ser feita com o freio da corrente desinserido): acione o interruptor e o bloqueio do interruptor, e controle que ambos retornem em posição de repouso logo que sejam liberados; certifique-se que, sem acionar o bloqueio do interruptor, seja possível acionar o interruptor. Certifique-se que o eixo pára-corrente e a proteção da mão direita estejam íntegros e sem defeitos aparentes, como lesões materiais. Depois de 2-3 horas de uso Verifique o estado da barra. Se necessário, limpe cuidadosamente os furos de lubrificação (fig. 5) e a canalura guia (fig. 6). Caso esta última esteja gasta ou apresente sulcos excessivos, substitua-a. Limpe o carreto de transmissão com regularidade e verifique se não foi sujeito a um desgaste excessivo. (fig.7). Lubrifique a rodela de bico da barra com óleo para rolamentos, através do furo indicado (fig.8). Durante o uso, evite: (fig.1) Afiamento da corrente (Quando necessário) ISe a corrente não corte sem que você tenha que apertar a barra contra a madeira e produz uma serragem muito fina, significa que não está bem afiada. Se o corte não produz serragem, a corrente perdeu completamente o fio e, cortando, polveriza a madeira. Uma corrente bem afiada avança sozinha na madeira e produz lascas grandes e compridas. A parte cortante da corrente é constituída pela malha de corte (fig. 9), com um dente de corte (fig.10) e um delimitador de corte (fig.11). O desnível entre estes determina a profundidade do corte; para obter um bom afiamento, são necessários um guia-lima e uma limaredonda com 4mm de diâmetro. Siga as seguintes indicações: com a corrente montada e corretamente esticada, insira o freio da corrente, posicione o guia-lima conforme a figura, perpendicularmente à barra (fig.12), e aja sobre o dente di taglio com as angulações indicadas na figura (fig.13), afiando sempre de dentro para fora e afrouxando a pressão na fase de retorno (é muito importante respeitar as indicações: ângulos de afiamento excessivos, insuficientes ou um diâmetro de lima errado aumentam a tendência ao contragolpe de reação). Para obter ângulos laterais mais precisos, aconselha-se posicionar a lima verticalmente, 0,5mm acima do cortante superior. Antes de tudo, afie os dentes de um lado, depois a serra e então repita a operação. Certifique-se que, depois do afiamento, os dentes tenham igual comprimento e que a altura dos delimitadores de profundidade seja de 0,6mm abaixo do cortante superior: verifique a altura usando o modelo e lime (com uma lima plana) a parte saliente; depois arredonde a parte anterior do delimitador de profundidade (fig.14), prestando atenção para NÃO limar o dente de proteção anti-contragolpe (fig.15) Depois de 30 horas de uso Leve a máquina a um Centro de Assistência Autorizada, para uma revisão geral e um controle dos dispositivos de freagem. Armazenamento Guarde a máquina num local fresco e seco e fora do alcance das crianças. Não guardar no exterior.

H. TÉCNICAS DE CORTE

- Realizar o corte em situações em que o tronco poderia romper-se durante a operação (madeira em tensão, árvores secas, etc.): uma quebra repentina pode ser muito perigosa. - Que a barra ou a corrente encastrem-se no corte: caso isso ocorra, desligar a máquina da corrente elétrica e tentar levantar o tronco, fazendo alavanca com uma ferramente adequada; não tente liberar a máquina sacudindo-a ou puxando-a, porque você poderia danificá-la e machucar-se. - Situações que poderiam favorecer o contragolpe de reação. -usar o equipamento acima do nível dos ombros -cortar madeira com objectos estranhos, p. ex., pregos Durante o uso: (fig. 1) - Se você deve realizar um corte sobre um terreno inclinado, trabalhe na parte mais alta do tronco, de modo que este não possa atingí-lo quando caia. - em caso de abatimento, nunca deixe o trabalho pela metade: uma árvore parcialmente cortada poderia romper-se. - No fim de cada corte, você perceberá uma notável mudança na força empregada para segurar a máquina. Preste atenção para não perder o controle. O texto a seguir refere-se os seguintes dois tipos de cortes: O corte com a corrente "a puxar" (de cima para baixo) (fig. 2), que apresenta o risco de um repentino escorregamento da máquina em direção ao tronco, com uma conseqüente perda de controle. Se possível, use um gancho durante o corte. O corte com corrente "a empurrar" (de baixo para cima) (fig. 3): apresenta o risco de um repentino escorregamento da máquina na direção do operador, com o risco de atingí-lo ou choque do setor de risco contra o tronco, com o conseqüente contragolpe de reação; preste muita atenção quando estiver realizando o corte. O modo mais seguro de usar a máquina é com a madeira bloqueada no cavalete, cortando de cima para baixo e trabalhando fora do suporte. (fig.4)

Uso do gancho ABATIMENTO (fig.10) Quando possível, use o gancho para um corte mais seguro. coloque-o no córtex ou na parte superficial do tronco, de modo que você possa manter mais facilmente o controle da máquina. Para assegurar o controle da queda da árvore, é necessário realizar os seguintes cortes: A seguir vão os procedimentos típicos a serem adotados em determinadas situações. É o caso de avaliar se se adaptam ou não ao seu caso, de acordo com as circunstâncias. Seguem também o procedimento de realização do corte com risco mínimo. Tronco no chão (Risco de a corrente tocar o chão no fim do corte). (fig.5) Corte de cima para baixo através do tronco. Prossiga com cuidado ao fim do corte, para evitar que a corrente encontre o chão. Se é possível, termine o corte a 2/3 do diâmetro do tronco, gire o tronco e corte a parte restante de cima para baixo, para limitar o risco de contato com o chão Tronco apoiado de um lado só (Risco de rompimento do tronco durante o corte) (fig.6) Comece o corte da parte de baixo, até aproximadamente 1/3 do diâmetro do tronco. Depois termine de cortar a parte de cima, encontrando o corte já realizado. Tronco apoiado dos dois lados da corrente.) (fig.7) (Risco de esmagamento Comece o corte da parte de cima, até aproximadamente 1/3 do diâmetro do tronco. Depois termine de cortar a parte de baixo, encontrando o corte já realizado. Corte de derrube numa inclinação. Coloque-se sempre pela parte de cima do tronco. Para manter total controlo durante o "corte normal", deixe de exercer pressão perto do final do corte, sem diminuir a força com que está a segurar nos manípulos da máquina. Não permita que a corrente entre em contacto com o solo. Abatimento ATENÇÃO! Não tente abater uma árvore se você não tem a experiência necessária; e, de qualquer maneira, nunca abata um tronco cujo diâmetro seja maior que o comprimento da barra! Essa operação está reservada aos usuários espertos, que possuam o equipamento adequado. O corte direcional, que deve ser feito em primeiro lugar, e que serve para controlar a direção de queda da árvore: realize primeiramente a PARTE SUPERIOR do corte direcional do lado em que a árvore deve ser abatida. Mantenha-se à direita da árvore e corte com a corrente "a puxar"; depois realize a PARTE INFERIOR do corte, que deve atingir o fim da parte superior. A profundidade do corte direcioal deve ser de 1/4 do diâmetro do tronco, com um ângulo entre o corte superior e o corte inferior de pelo menos 45°. O encontro entre os dois cortes é chamado "linha de corte direcional". A linha deve ser perfeitamente horizontal e em ângulo reto (90°) em relação à direção de queda. O corte de abatimento, com o objetivo de provocar a queda da árvore, deve ser realizado a 3-5 cm acima da parte inferior do plano da linha de corte direcional, e terminar a uma distância de 1/10 do tronco em relação a este último. Mantenha-se à esquerda da árvore e corte com a corrente "a puxar", usando o gancho. Certifiquese que a árvore não se mova em direção diversa daquela prevista para a queda. Assim que possível, coloque uma cunha de abatimento no corte. A parte de tronco não cortada é chamada fulcro (sustentáculo), e é como um "zíper" que guia a árvora na queda; caso seja insuficiente, curvo ou completamente serrado, não será possível controlar a queda da árvore (muito perigoso!) por isso, é necessário que os vários cortes sejam feitos com precisão. Ao terminar os cortes, a árvore começará a cair. Caso seja útil, use uma cunha ou uma alavanca de abatimento. Retirada dos ramos Abatida a árvore, o passo seguinte é a eliminação dos ramos do tronco . Não subestime essa operação, porque a maior parte dos incidentes de contragolpe de reação acontecem exatamente durante a retirada dos ramos. Por isso, preste atenção à posição da ponta da lâmina durante o corte e trabalhe do lado esquerdo do tronco. O objetivo do abatimento é derrubar a árvore na melhor posição possível para a sucessiva retirada dos ramos e corte do tronco. (Evite que uma árvore em queda enrosque-se numa outra: provocar a queda de uma árvore enroscada é uma operação muito perigosa). Você deve decidir a melhor direção de queda avaliando: o que há ao redor da árvore, a sua inclinação, curvatura, a direção do vento e a concentração dos ramos. Não ignore a presença de ramos mortos ou quebrados: estes poderiam romper-se durante o abatimento e representar um perigo. ATENÇÃO! Durante as operações de abatimento em condições críticas, retire imediatamente a proteção acústica depois do corte, para poder ouvir barulhos estranhos e eventuais sinais de advertência. Operações preliminares ao corte a individuação da via de fuga Elimine os ramos que atrapalham o trabalho (fig. 8), começando de cima para baixo e mantendo o tronco entre o seu corpo e a motosserra. Elimine os ramos mais difíceis, um por vez. Elimine a vegetação ao redor da árvore e observe os eventuais obstáculos presentes (pedras, raízes, fossas, etc.) quando planificar a sua via de fuga (a ser seguida durante a queda da árvore); consulte a figura (fig. 9) para saber a direção a ser tomada ( A direção prevista de queda da árvore. B.Via de Fuga C. Zona de risco)

Este capítulo contém informações úteis para manter as características de compatibilidade ecológica, ideadas na fase de desenvolvimento da máquina, o correto uso desta e a correta eliminação dos óleos.

As operações de enchimento do tanque de óleo devem ser realizadas de forma a evitar a dispersão do óleo da corrente no ambiente. SUCATEAMENTO Não disperse no ambiente a máquina inutilizada, e sim entregue-a às entidades autorizadas à eliminação do lixo, segundo as normas previstas pela legislação em vigor. O símbolo existente no produto ou na respectiva embalagem indica que o produto não pode ser tratado como lixo doméstico. Por conseguinte, deverá ser depositado no ponto de recolha aplicável para efeitos de reciclagem de equipamento eléctrico e electrónico. Ao assegurar-se de que a deposição deste produto é efectuada da forma correcta, estará a contribuir para evitar consequências potencialmente negativas para o ambiente e a saúde humana, que, de outro modo, poderiam ser causadas pelo manuseamento inadequado deste produto. Para mais informações sobre a reciclagem deste produto, contacte o gabinete municipal da sua localidade, o serviço de recolha de lixos domésticos ou a loja onde adquiriu o produto.

J. TABELA DE POSSÍVEIS PROBLEMAS

O motor não liga Certifique-se que há eletricidade na rede Verifique se o cabo está corretamente inserido na tomada Verifique se o cabo ou a extensão estão danificados Certifique-se que o freio da corrente não esteja inserido Verifique se a corrente está devidamente instalada e tem a tensão correcta Verifique se a lubrificação da corrente corresponde à descrição dos capítulos F e G Certifique-se de que a corrente está afiada Verifique se o interruptor de corte está activado Entre em contato com um Centro de Assistência Técnica autorizado.

A máquina liga, mas não corta corretamente O motor funciona de maneira anômala

• K. PEÇAS•DE SUBSTITUIÇÃO• 35cm Corrente Lâmina 91PJ052XN 40cm Corrente Lâmina 91PJ056XN Os dispositivos de freio não bloqueiam corretamente a rotação da corrente Referência: Referência: Referência: Referência:

L. EC DECLARAÇÃO DE CONFORMIDADE

Husqvarna AB, S-561 82, Huskvarna, Sweden Declaramos sob a nossa exclusiva responsabilidade que o(s) equipamento(s); Designação.......................................Chainsaw - Serra elétrica Designação do Tipo(s)......................CSE1835, CSE1935S, CSE2040, CSE2040S Identificação da série........................Consulte a Etiqueta de Especificações do Ano de fabrico...................................Consulte a Etiqueta de Especificações do Está(ão) em conformidade com os requisitos e disposições essenciais das seguintes Directivas da CE: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU baseado nas seguintes normas harmonizadas das EU aplicadas: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Organismo Notificado que realizou o certificado de exame CE em conformidade com o artigo 8, secção 2c. ................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Certificado n.º .................................................................... BM 50268379 O nível de pressão sonora máxima ponderada LpA na estação de trabalho, avaliado em conformidade com a norma EN60745-2-13 é indicado na tabela. O valor máximo ponderado de vibração mão/braço ah avaliado em conformidade com a norma EN60745-2-13 numa amostra do(s) produto(s) supracitado(s) é indicado na tabela. O valor total de vibração declarado foi medido em conformidade com um método de teste padrão e pode ser utilizado para comparação de uma ferramenta com outra. O valor total de vibração declarado também pode ser utilizado numa avaliação de exposição preliminar. Advertência: A emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor total declarado, dependendo dos modos como a ferramenta é utilizada. Os operadores devem identificar medidas de segurança para protecção própria que se baseiem numa estimativa da exposição nas condições de utilização reais (considerando todos os componentes do ciclo de funcionamento, tais como o número de vezes que a máquina é desligada e quando está em funcionamento, para além do tempo de disparo). 2000/14/EC: Os valores do nível sonoro ponderado LWA e da potência sonora garantida LWA estão em conformidade com os valores indicados nas tabelas. Procedimento de avaliação da conformidade. ................ Ulm 12/02/2013 P. Lamelli Director de Investigação e Desenvolvimento Global Ferramentas portáteis Responsável pela documentação técnica Tipo (CSE____) Peso a seco (Kg) Potência (kW) Capacidade do tanque de óleo (cm3) Comprimento máximo da lâmina (cm) Passo da corrente (mm) Calibre da corrente (mm) Potência Sonora medida LWA (dB(A)) Potência sonora garantida LWA (dB(A)) Pressão sonora LpA (dB(A)) Irregularidade KpA (dB(A)) Vibração da mão / braço ah (m/s2) Incerteza Kah (m/s2) Impedância da rede eléctrica Zmax (Ω) Annex V

Declaração de conformidade com EN 61000-3-11 Dependendo das características da rede eléctrica local, a utilização deste equipamento pode provocar breves quedas de tensão quando o mesmo é ligado Tal efeito pode influenciar outro equipamento eléctrico, como por exemplo, a redução temporária da intensidade luminosa de uma lâmpada. Se a impedância Zmax da rede eléctrica for inferior ao valor indicado na tabela (aplicável ao seu modelo), esses efeitos não se verificarão. Para determinar o valor de impedância da rede, poderá contactar a companhia fornecedora de electricidade local
