AKE35-18S - Serra elétrica BOSCH - Manual de utilização gratuito

Tipo de produto	Motosserra elétrica
Marca	BOSCH
Modelo	AKE35-18S
Potência absorvida	1800 W
Velocidade de corte (em vazio)	12 m/s
Comprimento do guia	35 cm
Tipo de corrente	3/8" - 90
Espessura dos elos	1,1 mm
Número de elos	52
Capacidade do reservatório de óleo	200 ml
Lubrificação automática da corrente	Sim
Freio de recuo	Sim
Freio de desaceleração (parada rápida)	Sim
Tensão da corrente sem ferramenta (SDS)	Sim
Garras de imobilização	Sim
Peso (sem cabo)	4,3 kg
Classe de proteção	II (dupla isolação)
Tensão de alimentação	230 V, 50 Hz
Equipamentos de proteção recomendados	Óculos, proteção auditiva, luvas, capacete
Áreas de utilização	Corte de árvores, serragem de troncos, galhos, tábuas

Perguntas frequentes - AKE35-18S BOSCH

Como tensionar a corrente da minha motosserra AKE35-18S?

Para tensionar a corrente, primeiro afrouxe o botão de aperto (14) de 1 a 3 voltas no sentido anti-horário. Em seguida, gire o anel vermelho de tensão da corrente (13) no sentido horário até que a corrente possa ser levantada de 3 a 4 mm no meio do guia. Aperte novamente o botão de aperto sem usar ferramenta.

Qual óleo usar para a lubrificação da corrente?

Use exclusivamente óleo aderente para corrente biodegradável recomendado pela BOSCH. Nunca use óleo reciclado ou usado. O reservatório de óleo tem capacidade de 200 ml e a lubrificação é automática durante o funcionamento.

Como ligar a motosserra com segurança?

Antes de ligar, verifique se o freio de recuo está destravado (proteção da mão puxada para você). Empurre o travamento de partida (3) e depois pressione o interruptor Liga/Desliga (2) até o fundo. Mantenha a alça traseira com a mão direita e a alça dianteira com a mão esquerda.

O que fazer se a corrente não receber óleo?

Primeiro verifique o nível de óleo no reservatório (mínimo 200 ml). Se o reservatório estiver cheio, limpe a tampa do reservatório de óleo e o tubo de saída de óleo. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

Como evitar os recuos (kickback)?

Para evitar recuos, segure sempre a motosserra com ambas as mãos, não trabalhe com a ponta do guia, mantenha a corrente bem tensionada e afiada, e use as garras de imobilização como alavanca. Nunca corte acima dos ombros.

Qual é o procedimento de limpeza após o uso?

Após 1 a 3 horas de uso, desmonte a tampa, o guia e a corrente. Escove os resíduos sob a tampa, no pinhão da corrente (21) e na fixação do guia. Limpe o bocal de óleo (19) com um pano limpo. Use uma escova macia para o cárter de plástico, sem água ou solventes.

Posso usar a motosserra para cortar plástico ou alvenaria?

Não, a motosserra AKE35-18S foi projetada apenas para madeira. Nunca a use para serrar plástico, materiais de construção não lenhosos ou alvenaria, pois isso pode causar situações perigosas e danificar o aparelho.

Como substituir a corrente e o guia?

Primeiro afrouxe a corrente com o anel de tensão (13). Desmonte a tampa e remova a corrente antiga e o guia. Monte a nova corrente na ranhura do guia respeitando o sentido de rotação. Coloque o guia sobre os pinos de posicionamento e remonte a tampa. Tensionar a corrente conforme o procedimento padrão.

Quais são os acessórios recomendados?

A BOSCH recomenda o uso de óleo aderente para corrente (2607000181 para 1L), luvas de proteção (2607000134), óculos de proteção (F 016 800 178) e proteção acústica (SNR 19 ou 24). As peças de reposição estão disponíveis no site Bosch.

A motosserra não liga, o que verificar?

Primeiro verifique se o freio de recuo está destravado (proteção da mão puxada para você). Em seguida, verifique a alimentação elétrica: tomada, fusível, cabo. Se o cabo estiver danificado, substitua-o. Se o problema persistir, entre em contato com o serviço pós-venda Bosch.

MANUAL DE UTILIZADOR AKE35-18S BOSCH

Manual de instruções

Instruções de uso

Manual de instruções

Ater-se às prescrições de segurança sugeridas:

Atenção! Devem ser lidas todas as indicações de segurança e instruções. O desrespeito das instruções indicadas abaixo podem levar a choque elétrico, incêndio e/ou graves lesões.

Estas instruções de serviço devem ser guardadas com cuidado para utilização posterior.

O termo "ferramenta elétrica" utilizado a seguir refere-se à sua ferramenta elétrica (com cabo de rede elétrica).

Recomendamos que, antes da primeira colocação em funcionamento, o utente seja instruído, através de exemplos práticos, por um especialista a respeito do comando da serra de corrente e sobre a utilização do equipamento de proteção. Como primeiro teste, deveriam ser serrados troncos de árvores sobre um cavalete ou suporte.

Esclarecimento dos símbolos:

Usar sempre um protetor de ouvidos e óculos de proteção ao usar a ferramenta elétrica.

O travão de contragolpe e o travão de inércia param a corrente de serra dentro de instantes.

Local de trabalho

• Mantenha a sua área de trabalho sempre limpa e bem arrumada. Desordem e áreas de trabalho insuficientemente iluminadas podem causar acidentes. Trabalhar com o aparelho em locais sem risco de explosão, nos quais não se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho. Crianças e jovens, exceto aprendizes com mais de 16 anos e sob vigilância, não devem operar a serra de corrente. O mesmo é válido para pessoas não familiarizadas ou insuficientemente familiarizadas com o manuseio da serra de corrente. A instrução de serviço deve estar ao alcance. Pessoas fatigadas ou fracas não devem operar a serra de corrente.

Segurança elétrica

A ficha de conexão do aparelho deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize adaptadores com aparelhos protegidos por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. - Manter o aparelho afastado de chuva ou humidade. - Infiltração de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não deverá usar o cabo para outras finalidades, como por exemplo para transportar o aparelho, pendurá-lo ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, utilize cabos de extensão homologados para exteriores. A utilização de um cabo de extensão apropriado para exteriores reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize o aparelho quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o aparelho pode levar a lesões graves. - Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamentos de proteção, como máscara de proteção contra pó, sapatos antiderrapantes, capacetes de segurança ou protetores de ouvidos, conforme o ambiente de trabalho, reduz o perigo de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de introduzir a ficha na tomada. Se tiver o dedo no interruptor ao transportar o aparelho ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. ■ Remover ferramentas de ajuste ou chaves de porcas antes de ligar o aparelho. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. - Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar o aparelho em situações inesperadas. - Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização destes dispositivos reduz o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize para o seu trabalho a ferramenta elétrica apropriada. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada antes de executar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida de segurança evita o arranque involuntário do aparelho.

Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. - Trate o aparelho com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento do aparelho. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. - Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções e como previsto para este tipo especial de aparelho. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

Serviços

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras de corrente:

• Mantenha todos os membros do corpo afastados da corrente da serra quando a serra estiver em movimento. Assegure-se de que a corrente da serra não possa entrar em contacto com qualquer objeto antes de ligar a serra. Durante o trabalho com uma serra de corrente é suficiente um momento de falta de atenção para que a corrente da serra agarre a roupa ou corte partes do corpo. Segure a serra de corrente com a mão direita no punho de trás e com a mão esquerda no punho da frente. Segurar a serra de corrente numa outra posição de trabalho aumenta o risco de lesões e não é permitido.
• Use óculos de proteção e protetor de ouvidos. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Equipamentos de proteção adequados reduzem o risco de lesões devido a aparas, ao ruído e ao contacto involuntário com a corrente da serra.
• Não trabalhe com a serra de corrente trepado em cima de uma árvore. A operação de uma serra de corrente trepado numa árvore apresenta riscos de lesões.
• Manter sempre uma posição firme e só utilizar a serra de corrente se estiver sobre um subsolo firme, seguro e plano. A utilização de escadas sobre um subsolo escorregadio ou instável pode levar à perda do equilíbrio e do controle da serra de corrente. Ao cortar um galho sob tensão, deverá sempre contar com que ele ricocheteie. Logo que a tensão nas fibras da madeira for aliviada, é possível que o galho esticado atinja pessoas a operar o aparelho e/ou leve à perda de controle sobre a serra de corrente. Tenha especial cuidado ao cortar arbustos e árvores jovens. O material fino pode se enganchar na corrente de serra e golpear a pessoa a operar o aparelho ou desequilibrá-la.

Transportar a serra de corrente pelo punho e com a corrente de serra parada e com o carril de guia indicando para trás. Para o transporte e para a recadação da corrente de serra, deverá sempre aplicar a cobertura de proteção. O manuseio cuidadoso da serra de corrente reduz a probabilidade de um contacto inadvertido com a serra de corrente. Seguir as instruções para a lubrificação, a tensão da corrente e a substituição de acessórios. Uma corrente incorretamente tensionada ou lubrificada pode romper ou aumentar o risco de um contragolpe. - Manter os punhos sempre secos, limpos e livres de óleo e gordura. Punhos gordurosos são escorregadios e levam à perda de controle. Só serrar madeira. A serra de corrente só deve ser utilizada para trabalhos para os quais é destinada - Exemplo: Não utilize a serra de corrente para serrar plásticos, alvenaria ou materiais de construção que não sejam de madeira. A utilização da serra de corrente para trabalhos que não correspondam às disposições podem levar a situações perigosas.

Causas e evitação de contragolpes:

• Podem ocorrer contragolpes se a ponta do carril de guia entrar em contacto com um objeto ou se a madeira se curvar e a corrente da serra for emperrada no corte.
• Um contacto com a ponta do carril pode causar uma inesperada reação direcionada para trás, durante a qual o carril de guia é golpeado para cima e na direção da pessoa a operar o aparelho.
• Se a corrente da serra emperrar no canto superior da barra de guia, é possível que a barra possa ser golpeada no sentido de operação.
• Cada uma destas reações pode levar à perda de controle sobre a serra e possivelmente causar graves lesões. Não confie exclusivamente nos dispositivos de segurança montados na serra de corrente. Como utilizador da serra de corrente, deveria tomar diversas providências para assegurar um trabalho sem acidentes nem lesões.

Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por meio de medidas de cuidado, como descrito a seguir:

Segure a serra firmemente com ambas as mãos, de modo que o polegar e os dedos circundem os punhos. Posicione o corpo e os braços, de modo que possam suportar as forças de um contragolpe. Se forem tomadas providências apropriadas, a pessoa ao operar a ferramenta pode controlar as forças de um contragolpe. Jamais solte a serra de corrente. Evite uma postura anormal e não serre acima da altura dos ombros. Desta forma é evitado um contato involuntário com a ponta da barra e possibilitado um melhor controle da serra de corrente em situações inesperadas. Utilize sempre as barras e as serras de correntes sobressalentes prescritas pelo fabricante. Barras e serras de corrente incorretas podem levar a um rompimento da corrente ou a contragolpes. Siga as instruções do fabricante para afiar e para a manutenção da corrente da serra. Limitadores de profundidade muito baixos aumentam a tendência a contragolpes.

Dados técnicos do aparelho

Serra de correto		AKE 30-18 S	AKE 35-18 S	AKE 40-18 S
N° de encomenda		3 600 H36 A..	3 600 H36 B..	3 600 H36 C..
Fixar a correto sem utilizes ferramentas (SDS)		●	●	●
Consumo de potência	[W]	1800	1800	1800
Velocidade da correto (em marcha em vazio)	[m/s]	12	12	12
Comprimento da lança	[cm]	30	35	40
Estrela de desvio		-	●	●
Travão de contragolpe		●	●	●
Travão de inércia		●	●	●
Tipo de serra de correto		3/8" - 90	3/8" - 90	3/8" - 90
Espessura do elo propulsor	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Número dos elos propulsores		45	52	57
Quantidade de enchimento do compartmento de oleo	[ml]	200	200	200
Lubricação automatística da correto		●	●	●
Esbarro de garras		●	●	●
Peso sem cabo de rede, aprox. **	[kg]	4,2	4,3	4,4
Classe de proteção		☐ / II	☐ / II	☐ / II

**medido com carril e corrente. Nota: Observe o número do produto sobre a lista de identificações do seu aparelho, pois as designações comerciais dos diversos aparelhos podem variar. Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Com impedância de rede inferior a 0.25 Ohm não é de se esperar interferências.

Utilização de acordo com as disposições

O aparelho é determinado para cortar árvores, assim como para serrar troncos, galhos, vigas de madeira, tábuas, etc. e pode ser utilizado para cortes longitudinais e transversais ao sentido das fibras da madeira. Este aparelho é apropriado para serrar materiais minerais.

Introdução

Este manual contém instruções sobre a montagem correta e a utilização segura da sua serra de corrente. É importante que estas instruções sejam lidas atentamente.

Componentes fornecidos

Todas as peças do aparelho devem ser retiradas cuidadosamente da embalagem e deverá controlar se está tudo completo:

• Serra de corrente Cobertura
• Serra de corrente
• Lança
• Proteção da corrente
• Óleo de aderência para correntes de serra (80 ml)
• Instrução de Serviço

Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.

A Elementos do aparelho

1 Punho traseiro

2 Interruptor de ligar/desligar

3 Bloqueio de ligação

5 Acionamento do trabalho de corrente

6 Marca "Travao da corrente liberado"

7 Punho dianteiro

8 Estrela de desvio

9 Proteção da corrente

10 Corrente de serra

11 Lança

12 Esbarro de garras

13 Anel para tensão da corrente, vermelho

14 Manipulo de aperto

15 Cobertura

16 Ressalto para tensão de corrente

17 Pino de fixação

18 Nervura de guia da lança

19 Bocal de óleo

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre estão incluídos no escopo de fornecimento!

Para sua segurança

Atenção! Antes de trabalhos de manutenção ou de limpeza, caso o cabo esteja cortado, danificado ou emaranhado, deve-se desligar a serra de corrente e puxar a ficha da tomada.

Cuidado! Não tocar nas correntes em movimento.

A serra de corrente não deve, de modo algum, ser operada nas proximidades de pessoas, crianças ou animais, tampouco após o consumo de álcool, drogas ou de medicamentos narcotizantes.

Segurança elétrica

Para a sua segurança, esta máquina tem um isolamento duplo e não necessita de ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilize cabos de extensão homologados. Só devem ser utilizados cabos de extensão do modelo H07 RN-F ou IEC (60245 IEC 66).

Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros do condutor:

• 1,0 mm²: comprimento máximo de 40 m
• 1,5 mm²: comprimento máximo de 60 m
• 2,5 mm²: comprimento máximo de 100 m

Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA) com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.

Indicação para produtos que não foram vendidos na GB: ATENÇÃO: Para a sua segurança, é necessário que a ficha 23 da máquina esteja ligada ao cabo de extensão 25, exatamente como indicado na figura.

O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha.

O cabo de extensão deve ser utilizado com uma redução de tração.

O cabo de ligação deve ser controlado regularmente, para verificar se há danos e deve ser utilizado em perfeito estado de funcionamento.

Se o cabo de ligação estiver danificado, este deve ser reparado numa oficina de serviço autorizada Bosch.

Montagem/tensão da corrente da serra

• Durante o manuseio da serra de corrente, usar sempre luvas de proteção.

A montagem da serra e da corrente de serra

1. Desembalar cuidadosamente todas as peças.
2. As duas setas sobre o anel de tensão da corrente 13 e a cobertura 15 devem coincidir.

Só devem ser utilizadas correntes de serra com uma espessura de elemento propulsor (largura da ranhura) de 1,1 mm. 4. Colocar a corrente de serra 10 na ranhura da lança 11. Observe o sentido correto da marcha. Comparar a corrente com o sentido de marcha 20. Assegure-se de que o ressalto para tensão da corrente 16 aponte para fora.

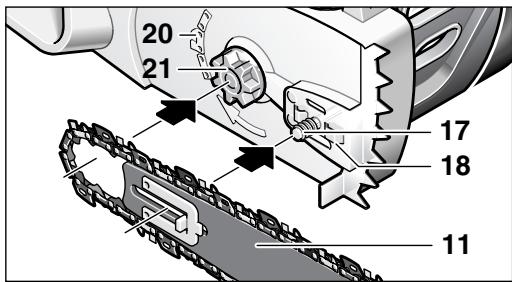

1. Colocar os elos da corrente em volta da roda da corrente 21 e aplicar a lança 11 de modo que as ranhuras de guia da lança 18 que se encontram na frente e atrás dos pinos de fixação 17 engatem no orifício oblongo da lança 11.

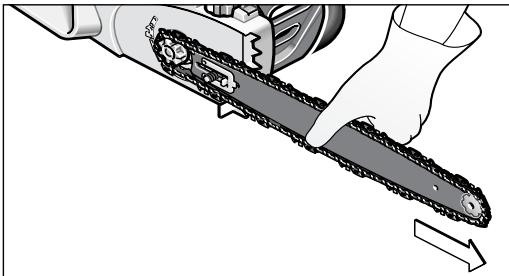

1. Controlar se todas as partes estão corretamente colocadas e manter a lança com a corrente nesta posição.

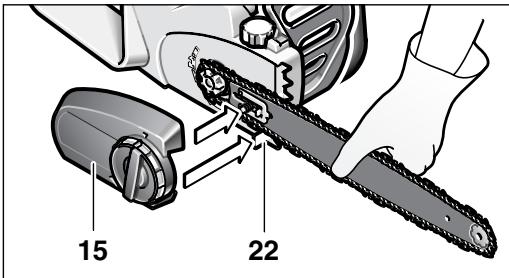

1. Colocar a cobertura com exatidão e assegurar que o pino de retenção da corrente 22 venha a parar na ranhura de guia da cobertura 15.

1. Apertar levemente a cobertura 15 com o Manipulo de aperto 14.

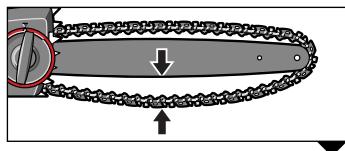

A corrente de serra não está tensionada. Esticar a corrente de serra como descrito em "Esticar a corrente de serra" ponto 1-7.

A Esticar a corrente de serra

A tensão da corrente deve ser controlada antes de iniciar o trabalho, após os primeiros cortes e durante o trabalho com a serra, regularmente a cada 10 minutos. Principalmente no caso de correntes de serra novas, deverá contar inicialmente com maiores alargamentos.

A vida útil da corrente de serra depende principalmente de uma lubrificação suficiente e uma tensão correta.

Não esticar a corrente de serra se esta estiver demasiadamente aquecida, pois ela se encolherá antes de arrefecer, e estaria muito esticada sobre a lança.

1. Colocar a serra de corrente sobre uma superfície plana.
2. Soltar o Manipulo de aperto da corrente 14 por aprox. 1 a 3 voltas no sentido contrário dos ponteiros do relógio, para soltar a lança.
3. Controlar, se os elos da corrente se encontram corretamente na nervura de guia da lança 11 e sobre a roda da corrente 21.

1. Girar o anel vermelho para esticar a corrente 13 no sentido dos ponteiros do relógio, até alcançar a tensão correta da corrente. O mecanismo de catraca evita o alívio da tensão da corrente. Se houver dificuldades de girar o anel para esticar a corrente 13, será necessário continuar a soltar o Manipulo de aperto 14 no sentido dos ponteiros do relógio. O Manipulo de aperto 14 pode girar muito, quando o anel para esticar a corrente 13 for ajustado.

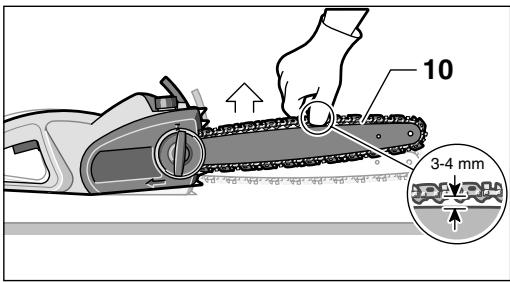

2. A corrente de serra 10 está corretamente esticada, se puder ser elevada no centro por aprox. 3 a 4 mm. Isto deveria ser realizado, puxando com uma mão a corrente de serra para cima, contra o peso inicial do aparelho.

1. Se a corrente de serra 10 tiver sido demasiadamente esticada, deverá girar o anel para esticar a corrente 13 no sentido contrário dos ponteiros do relógio e aliviar a tensão.
2. Fixar a lança 11 girando o Manipulo de aperto 14 para a direita, quando a corrente de serra 10 estiver perfeitamente esticada. Não são necessárias ferramentas.

A B Lubrificação da corrente

Importante: A serra de corrente não é fornecida cheia de óleo de corrente de serra. É importante que esta seja abastecida com óleo antes da utilização. A utilização da serra de corrente sem óleo de aderência para correntes de serra ou com um nível de óleo inferior à marca mínima, levará à danificação da serra de corrente.

A vida útil e a potência de corte da corrente dependem de uma lubrificação ideal. Por este motivo, a serra de corrente é automaticamente lubrificada com óleo de aderência para correntes de serra durante o funcionamento através do bocal de óleo 19.

Encher o tanque de óleo:

• Apoiar a serra de corrente com o fecho do tanque de óleo 4 para cima, sobre uma base apropriada.
• Limpar com um pano a área em volta do fecho do tanque de óleo 4 e desaparafusar o fecho.
• Não remover o FILTRO intercalado ao abastecer.
• Encher o tanque de óleo com óleo biodegradável Bosch para correntes de serra.
• Observe que não entre sujidade no tanque de óleo. Aparafusar novamente o fecho do tanque de óleo 4 e fechar.

Importante: Para possibilitar a troca de ar entre o tanque de óleo e o meio ambiente, existem quatro pequenos canais de compensação entre o crivo e o fecho do tanque, pelos quais pode escapar um pouco de óleo. Tenha atenção que a serra sempre será depositada na posição horizontal (fecho do tanque de óleo 4 para cima).

Utilize exclusivamente óleo de aderência biodegradável recomendado, para evitar um dano da serra de corrente. Jamais utilize óleo reciclado ou óleo velho. O emprego de óleo não homologado invalida a garantia.

Colocar em funcionamento

Tenha em atenção a tensão de rede! A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230V também podem ser operados com 220V

Ligar e desligar

Segurar a serra de corrente como descrito em "Trabalhar com a serra de corrente".

Para colocar em funcionamento o aparelho, deverá pressionar o bloqueio de ligação 3, pressionar completamente o interruptor de ligar/desligar 2 e mantê-lo nesta posição. Agora poderá soltar o bloqueio de ligação 3.

Para desligar, deverá soltar o interruptor de ligar/desligar 2.

Após terminar de serrar, não deverá parar a corrente de serra acionando a proteção dianteira para a frente (ativar o travão de contragolpe).

Travão de contragolpe/travão de inércia

A serra de corrente está equipada com dois dispositivos de proteção:

O travão de inércia trava a corrente logo que for solto o interruptor de ligar/desligar 2.

O travão de contragolpe é um mecanismo de proteção que é acionado através da proteção dianteira para as mãos 5 no caso de um contragolpe do aparelho. A corrente para dentro de instantes.

Executar um teste de funcionamento de tempos em tempos. Deslocar a proteção para as mãos 5 para a frente (posição 2), de modo que o ponto vermelho 28 esteja visível sob a marca 6 e ligar por instantes a serra de corrente. A corrente não deve arrancar. Para destravar novamente o travão de retenção, deverá puxar para trás a proteção dianteira para as mãos 5 (posição 1), de modo que o ponto vermelho 28 esteja encoberto pela marca 6. (veja figura D)

Trabalhar com a serra de corrente

Antes de serrar

Os seguintes controlos devem ser realizados antes de colocar o aparelho em funcionamento e regularmente durante o processo de serrar:

• A serra de corrente está em estado seguro de funcionamento?
• O tanque de óleo está cheio? Controlar a indicação do nível de óleo 26 antes do trabalho e regularmente durante o trabalho. Abastecer com óleo, logo que o nível de óleo alcançar o canto inferior da janela de visão. Um abastecimento é suficiente para aprox. 15 minutos, de acordo com as pausas e a intensidade do trabalho.
• A corrente está esticada corretamente e afiada? A tensão da corrente deve ser controlada a cada 10 minutos durante o trabalho. Principalmente no caso de novas correntes de serra, deverá contar com maiores alargamentos. O estado da corrente de serra tem uma grande influência sobre a potência de corte. Só correntes afiadas protegem contra sobrecarga.
• O trabalho de contragolpe está liberado e o seu funcionamento assegurado?
• Está a usar o equipamento de proteção necessário? Usar óculos de proteção e protetores de ouvidos. Recomendamos a utilização de equipamentos de proteção para a cabeça, mãos, pernas e pés. Roupas de proteção apropriadas reduzem o risco de lesões devido a material serrado a voar ou contacto acidental com a corrente de serra.

D Contragolpe da serra

Um contragolpe é um golpe repentino da serra de corrente para cima ou para baixo, que pode ocorrer quando a ponta da lança entra em contacto com o material a ser serrado ou quando a corrente emperra.

No caso de um contragolpe da serra, a serra reage de modo descontrolado e imprevisto e pode provocar graves lesões no operador ou em pessoas que se encontrem nas proximidades da área de serra.

Cortes laterais, oblíquos e longitudinais devem ser realizados com maior cuidado, pois nestes casos não é possível aplicar o esbarro de garras 12.

Para evitar um contragolpe da serra:

• Conduzir a serra de corrente de forma mais plana possível.
• Jamais trabalhar com uma corrente de serra solta, alargada ou fortemente gasta.
• Afiar a corrente de serra como previsto.
• Jamais serrar numa altura superior aos ombros.
• Jamais serrar com a ponta da lança.
• Sempre segurar a serra de corrente firmemente com ambas as mãos.
• Utilize sempre uma corrente de serra com bloqueio de contragolpe Bosch.
• Utilize o esbarro de garra 12 como alavanca.
• Observe a tensão correta da corrente.

Comportamento geral

Sempre segurar a serra de corrente firmemente com ambas as mãos, a mão esquerda no punho dianteiro e a mão direita no punho traseiro. Sempre envolver firmemente o punho com polegar e dedos. Jamais serrar com uma mão. O cabo elétrico deve sempre ser conduzido para trás, ser mantido afastado da corrente de serra e do material serrado, e posicionado de modo que não possa ficar preso em galhos e ramos.

Apenas operar a serra de corrente mantendo uma posição firme e segura. Manter a serra de corrente levemente à direita do próprio corpo.

Antes de entrar em contato com a madeira, a corrente deve estar em plena velocidade. Enquanto isto, utilizar o esbarro de garras 12 para a fixação da serra de corrente sobre a madeira. Durante o processo de serrar, utilizar o esbarro de garras como alavanca.

Ao serrar galhos ou troncos com maiores diâmetros, deve-se deslocar o esbarro de garras para um ponto inferior. Para isto, deve-se puxar para trás a serra de corrente para soltar o esbarro de garras e recolocá-la novamente numa posição inferior. A serra não deve ser retirada do corte.

Ao serrar não deverá premir com toda a força sobre a corrente de serra, mas sim permitir que esta possa trabalhar, exercendo uma leve pressão de alavanca sobre o esbarro de garras 12.

Jamais operar a serra de corrente com braços esticados. Não tente serrar em locais de difícil acesso, ou estando em pé sobre uma escada. Jamais serrar numa altura acima dos ombros.

Melhores resultados de serrar são alcançados, se a velocidade da corrente não for reduzida devido à sobrecarga.

Cuidado no final do corte de serra. Logo que a serra estiver fora do corte, a força de corte altera-se inesperadamente. Há perigo de acidente para pernas e pés.

Apenas remova a serra do corte com a corrente de serra em movimento.

Serrar troncos

Observar as seguintes diretivas de segurança:

Depositar o tronco como indica a figura e apoiá-lo, de modo que o corte não se feche e emperre a corrente da serra.

Antes de serrar, deve-se arranjar e fixar pequenas peças de madeira.

Só serrar objetos de madeira. Evitar o contacto com pedras e pregos, pois estes podem ser atirados para cima, podendo danificar a corrente da serra ou ferir gravemente o utilizador ou as pessoas que se encontrem ao redor.

Não permitir que a serra em movimento entre em contacto com cercas de arame ou com o chão.

A serra não é apropriada para cortar galhos finos.

Cortes longitudinais devem ser executados com muito cuidado, pois não é possível utilizar o esbarro de garras 12. Conduzir a serra num ângulo plano, para fazer um contragolpe.

Durante o trabalho de serra em declives, deverá sempre cortar os troncos e materiais a serem serrados que se encontrem por cima ou nas laterais.

Devido ao risco de tropeçar, deve-se ter cuidado com restos de troncos, galhos, raízes etc.

H Serrar madeira sob tensão

Há grande perigo de acidentes ao serrar madeiras, galhos ou árvores sob forte tensão. Nestes casos, deverá ter muito cuidado. Este trabalho só deveria ser executado por pessoas especializadas e devidamente instruídas.

Se houver madeira em ambos os lados, deverá primeiramente cortar por cima (Y) um terço do diâmetro do tronco e em seguida cortar o tronco por baixo (Z) no mesmo lugar, para evitar estilhaços e que a serra emperre. Evite o contacto da corrente da serra com o chão. Se apenas houver madeira de um lado, deverá primeiramente cortar por baixo (Y) um terço do diâmetro para cima e em seguida, no mesmo lugar, cortar o tronco por cima (Z), para evitar estilhaços e que a serra emperre.

Cortar árvores

! Sempre utilizar um capacete como proteção contra galhos que possam cair.

Com a serra de corrente só deverão ser cortadas árvores com um diâmetro de tronco inferior ao comprimento da lança.

Proteger a área de trabalho. Observe que não se encontrem pessoas ou animais na área de queda da árvore.

Jamais tente liberar uma serra emperrada com o motor em funcionamento. Utilize cunhas de madeira para liberar a corrente de serra.

Se duas ou mais pessoas estiverem a cortar ou abater ao mesmo tempo, a distância entre as pessoas a abater e cortar deveria ter no mínimo o dobro da altura da árvore a ser abatida. Ao abater árvores, deverá observar que outras pessoas não sejam sujeitas a quaisquer perigos, que não sejam atingidos cabos elétricos e que não sejam causados danos materiais. Se uma árvore entrar em contato com um cabo elétrico, deverá informar imediatamente a companhia de energia elétrica responsável.

Ao trabalhar em declives, o operador da serra de corrente deveria permanecer na área acima da árvore a ser abatida, porque antes de ser cortada, a árvore provavelmente irá tombar e rolar declive abaixo.

• Antes de abater, deveria planear um caminho de fuga e se necessário abrir um caminho. O caminho de fuga deveria percorrer diagonalmente para trás da linha de queda prevista.

Antes de abater uma árvore, deve considerar a inclinação natural da árvore, a posição dos galhos maiores e a direção do vento, para poder avaliar a direção na qual a árvore tende a cair. Livrar a árvore de sujidades, pedras, cascas soltas, pregos, grampos e arames.

Abrir a boca: Abrir, na direção de queda, uma boca (X - W) com uma profundidade de 1/3 do diâmetro da árvore. Primeiro fazer o corte horizontal inferior. Desta forma evita-se que a corrente de serra ou o carril de guia emperre ao fazer o segundo corte.

Fazer o corte de abate: O corte de abate (Y) deve ser feito no mínimo 50 mm acima do corte horizontal da boca. O corte de abate deve ser executado paralelamente ao corte horizontal da boca. O corte de abate só deve ser feito de modo que ainda permaneça uma parte não cortada (dobradiça) entre a linha de abate e a boca. A dobradiça evita que a árvore possa virar e tombar para o lado errado. Não cortar a dobradiça.

Aproximando-se da dobradiça, o corte de abate deveria provocar a queda da árvore. Se houver risco da árvore tombar numa direção não desejada, ou se a árvore balançar para frente e para trás, emperrando a corrente de serra, deverá interromper o corte de abate e introduzir cunhas de madeira, plástico ou alumínio para abrir o corte e para forçar a árvore a cair na direção desejada.

Quando a árvore começar a cair, deverá remover a serra de corrente do corte, desligá-la, depositá-la e deixar a área de perigo pelo caminho de fuga planeado. Atenção com galhos a cair e tomar cuidado para não tropeçar.

Introduzindo uma cunha (Z) no corte horizontal, será agora possível alcançar que a árvore tombe.

Quando a árvore começar a cair, deverá prestar atenção nos galhos ou gravetos que possam cair.

Desgalhar

Neste processo de trabalho são cortados os galhos de árvores deitadas abaixo. Ao desgalhar, os galhos maiores e apontados para baixo, que apoiam a árvore, devem ser deixados por enquanto. Primeiramente deverão ser cortados os galhos menores, como indica a figura. Galhos sob tensão devem ser cortados de baixo para cima, para evitar que a serra seja entalada.

Cortar troncos ao comprimento

Neste processo de trabalho, a árvore deitada abaixo é cortada em pedaços. Manter uma posição segura e distribuir o peso uniformemente sobre ambos os pés. Se possível, deverá apoiar o tronco com galhos, barras ou cunhas. Seguir as simples instruções para serrar com facilidade.

Serrar o tronco por cima, com ele completamente apoiado, como indica a figura.

Quando o tronco está apoiado sobre uma extremidade, como indica a figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de baixo e em seguida o resto por cima, na altura do corte inferior.

Quando o tronco está apoiado sobre ambas as extremidades, como indica a figura, deverá primeiro serrar 1/3 do diâmetro do tronco, pelo lado de cima e em seguida o lado de baixo, na altura do corte superior.

Para serrar em declives, como indica a figura, deverá sempre posicionar-se acima do tronco. Para fazer o controle total no momento do corte, deverá reduzir a força de pressão ao alcançar o fim do corte, sem soltar os punhos da serra de corrente. Tenha cuidado para que a serra de corrente não entre em contato com o chão. Após a execução do corte, deverá aguardar a paragem da serra de corrente, antes de remover a serra de corrente. Sempre desligar o motor da serra de corrente, antes de se deslocar de árvore para árvore.

Manutenção e limpeza

Puxar a ficha de rede antes dos trabalhos de manutenção.

Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para assegurar uma longa vida útil do aparelho e um funcionamento fiável.

Controlar regularmente a serra de corrente, para verificar se há falhas nítidas, como p. ex. uma corrente de serra solta, pendurada ou danificada, fixações soltas e peças gastas ou danificadas.

Ao desmontar a corrente de serra, deverá observar que esta tenha sido previamente solta com o anel para esticar corrente 13. Caso tiver esquecido de aliviar a tensão da corrente, poderão ocorrer defeitos no grupo SDS.

Controlar se as coberturas e dispositivos de proteção estão intactos e corretamente montados. Reparações ou trabalhos de manutenção necessários devem ser executados antes da aplicação da serra de corrente.

Se a serra de corrente, no entanto, apesar de cuidadosos processos de fabricação e de controle, vier a falhar, deverá permitir que estas reparações sejam executadas por uma boa autorizada de serviços pós-venda para ferramentas elétricas Bosch.

Antes da expedição de serras de corrente é imprescindível esvaziar o tanque de óleo. Para isto deverá retirar o crivo do tanque e em seguida recolocá-lo.

No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Substituir/mudar de lado a corrente de serra e a lança

Controlar a corrente de serra e a lança de acordo com a secção "Esticar a corrente de serra".

A ranhura de guia da lança se desgasta com o passar do tempo. Ao substituir a corrente de serra, deverá girar a lança por 180° para compensar o desgaste.

No caso de modelos SDS, devem remontar o ressalto para tensão de corrente 16 sobre a lança.

Controlar a roda de corrente 21. Se esta estiver gasta devido à alta energia ou danificada, deve ser substituída numa oficina de serviço pós-venda.

Afiar a corrente de serra

A corrente de serra pode ser reafiada de forma correta em qualquer oficina de serviço pós-venda para ferramentas elétricas Bosch. Com o dispositivo Bosch para afiar correntes de serra ou com o Dremel-Multi com adaptador para afiar 1453, também é possível reafiar a corrente. Observar a instrução para afiar, que se encontra em anexo.

Controlar o automático de óleo

A lubrificação automática da corrente pode ser controlada, ligando a serra e apontando-a no sentido de um papelão ou papel colocado sobre o solo. Atenção, não contactar o chão com a corrente, mantenha uma distância de segurança de 20 cm. Se observar a formação de uma pista de óleo, significa que o automático de óleo está a funcionar corretamente. Se não houver a pista de óleo, apesar do tanque de óleo estar cheio, leia "Localização de erros" ou dirija-se a uma oficina de serviço pós-venda Bosch.

Acessórios

Corrente de serra e lança

AKE 30-18 S. F 016 800 259

AKE 35-18 S. F 016 800 260

Jogo para afiar/limpar corrente.......F 016 800 262

Óleo de aderência de corrente,

1 litro 2607000181

Óleo de aderência de corrente,

5 litros. F 016 800 111

Outros acessórios

Luvas. 2607000134

Óculos de proteção F 016 800 178

SNR 19 Proteção auricular

(Redução do nível

SNR 24 Proteção auricular

(Redução do nível

Limpar a carcaça de plástico da serra de corrente com auxílio de uma escova macia e um pano limpo. Não utilizar água, solventes nem produtos para polir. Remover todas as sujidades, principalmente das aberturas de ventilação 27 do motor.

Após um período de aplicação de 1 a 3 horas, deverá desmontar a cobertura 15, a lança e a corrente e limpá-los com auxílio de uma escova.

A área sob a cobertura 15, a roda da corrente 21 e a fixação da lança devem ser limpas com uma escova. Limpar o bocal de óleo 19 com um pano limpo.

No caso de mecanismos de tensão de corrente rígidos, desapertar a cobertura 15 e a tampa 29, girar o manipulo de aperto 14 e o anel para esticar corrente 13 em sentidos opostos, de modo que os sedimentos no interior do mecanismo possam se soltar e em seguida cair para fora. Dar leves golpes sobre a cobertura 15, no caso do mecanismo estar muito grudado, limpar com uma escova macia ou com ar comprimido, mas de modo algo Utilizar ferramentas.

Se a serra de corrente for armazenada por longo tempo, deve-se limpar a corrente da serra e a lança.

A serra de corrente deve ser armazenada em local seguro e seco e fora do alcance de crianças.

Para evitar vazamentos, assegure-se de que o aparelho seja depositado na horizontal (bujão de enchimento de óleo 4).

Para a reciclagem na embalagem original, é necessário esvaziar completamente o tanque de óleo.

Localização de erros

A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço.

Atenção: Desligue a boquina e retire a ficha da tomada de corrente antes de procurar o erro.

Sintoma	Causa provável	Solução
A serra de corrente não funciona	O trabalho de contragolpe foi acontecidoNenhum abastecimento de correnteelectricaTomada com defeitoCabo de corrente electrica com defeitoFusível com defeito	Puxar a proteção para a maior 5 de volta para a posicao 1, de modo que o punto vermelho está encobertoControlar o abastecimento de correnteelectricaTentar outra fonte de corrente, se necessário MudarControlar o cabo, se necessário subsituirSubstituir fusível
A serra de corrente trabalha intermitentemente	Cabo de corrente electrica com defeitoMau contacto externoMau contacto internoInterruptor de ligar/desligar com defeito	Controlar o cabo, se necessário subsituirDirija-se a uma-oficina especializada BoschDirija-se a uma-oficina especializada BoschDirija-se a uma-oficina especializada Bosch
Corrente de serra seca	Nenhum oleo no tanqueA evacuação de ar no fecho do tanque de oleo está entupidoO canal de escape de oleo está obstruído	Encher com oleoLimpar o fecho do tanque de oleoDesobstruir o canal de escape de oleo
Travão de contragolpe/travão de inércia	A corrente não é travada	Dirija-se a uma-oficina especializada Bosch
Corrente/carril de guia quente	Nenhum oleo no tanqueA evacuação de ar no fecho do tanque de oleo está entupidoO canal de escape de oleo está obstruídoTensão de corrente muito altaCorrente embotada	Encher com oleoLimpar o fecho do tanque de oleoDesobstruir o canal de escape de oleoAjustar a tensão da correnteReafiar a corrente ou substituir
A serra de corrente arrancá, vibra ou não serra correctamente	Tensão da corrente muito frouxaCorrente embotadaCorrente desgastadaOs dentes de corte meufram para adireção errada	Ajustar a tensão da correnteReafiar a corrente ou substituirSubstituir a correnteMontar novamente a corrente de serra com os dentes na direção correcta

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Só países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

onais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Serviço ao cliente

Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

+351 21/8 50 00 00

Fax [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

0800/7045446

E-Mail: [e-mail]

Declaração de conformidade

Valores de medida de acordo com 2000/14/CE (distância 1 m) e DIN 50 144.

O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 92 dB (A). Nível de potência acústica 103 dB (A).

Utilize protetores auriculares!

A aceleração avaliada é tipicamente de 11 m/s².

Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50144, conforme as disposições das diretivas 89/336/CEE, 98/37/CE, 2000/14/CE.

Controle de modelos CE N° 2088141.01 CE pelo serviço de exames notificado N° 0344.

2000/14/CE: O nível garantido de potência acústica LWA é inferior a 104 dB (A). Processo de avaliação da conformidade conforme anexo V.

Leinfelden, 01.09.2005.

Dr. Egbert Schneider

Reservado o direito a modificações

Hεκτρικη ασφαλει

O φις μηχανισμός προστατεύει από την πίεση. Δεν χρειάζεται να κάνετε τροποποιήσεις στο μηχάνημα. Μη λειτουργείτε το μηχάνημα χωρίς προστατευτικά. Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε το μηχάνημα, να το τραβήξετε ή να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδια, κοφτερές άκρες ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Όταν εργάζεστε με ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο για εξωτερική χρήση. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερικούς χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκτελείτε τα ηλεκτρικά έργα σε βροχή ή υγρασία. Η είσοδος νερού σε ηλεκτρικά έργα αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε το μηχάνημα, να το τραβήξετε ή να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδια, κοφτερές άκρες ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Όταν εργάζεστε με ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο για εξωτερική χρήση. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερικούς χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με σύνεση. Μην το χρησιμοποιείτε όταν είστε κουρασμένος/κουρασμένη ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά το χειρισμό του μηχανήματος μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Φοράτε κατάλληλο για εσάς προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το είδος της εργασίας, ελαττώνεται ο κίνδυνος τραυματισμού. Αποφεύγετε την απότομη εκκίνηση. Πριν βάλετε το φις στην πρίζα βεβαιωθείτε ότι ο διακόπτης είναι στη θέση OFF. Όταν μεταφέρετε το μηχάνημα έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέετε το μηχάνημα με το διακόπτη στη θέση ON, υπάρχει κίνδυνος τραυματισμού. Αφαιρέστε από τα ηλεκτρικά εργαλεία τυχόν ρυθμιζόμενα κλειδιά ή κλειδιά πριν τα θέσετε σε λειτουργία. Ένα κλειδί ή κλειδί που παραμένει σε περιστρεφόμενο τμήμα του μηχανήματος μπορεί να οδηγήσει σε τραυματισμό. Μην υπερεκτιμάτε τον εαυτό σας, φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περίπτωση απροσδόκητων περιστάσεων. Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Εάν υπάρχει η δυνατότητα σύνδεσης διάταξης απορρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένη και χρησιμοποιείται σωστά. Η χρήση των διατάξεων αυτών μειώνει τον κίνδυνο που προκαλείται από τη σκόνη.

Επιμέλεια χειρισμού και χρήση ηλεκτρικών εργαλείων

Não utilize uma ferramenta elétrica que não possa ser ligada e desligada. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e com mais segurança na área especificada. Não utilize uma ferramenta elétrica que esteja danificada. Uma ferramenta elétrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.

Verifique se a ferramenta está desligada antes de a ligar à corrente, antes de a pegar ou transportar. Transportar ferramentas elétricas com o dedo no interruptor ou ligá-las à corrente com o interruptor ligado pode provocar acidentes. Remova as chaves de ajuste ou chaves de fenda antes de ligar a ferramenta elétrica. Uma chave que fique presa numa parte rotativa da ferramenta pode provocar ferimentos. Não se incline demasiado. Mantenha uma postura correta e o equilíbrio em todos os momentos. Use vestuário adequado. Não use roupa larga ou joias. Mantenha o cabelo, roupa e luvas afastados das peças móveis. Roupa larga, joias ou cabelo comprido podem ficar presos nas peças móveis. Se forem fornecidos dispositivos para a extração de poeiras e sua recolha, assegure-se de que estão ligados e são utilizados corretamente. A utilização de dispositivos de extração de poeiras pode reduzir os riscos relacionados com a poeira. Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a sua aplicação. A ferramenta elétrica correta fará o trabalho melhor e com mais segurança na velocidade para a qual foi concebida. Não utilize a ferramenta elétrica se o interruptor não a ligar e desligar. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e tem de ser reparada. Desligue a ficha da tomada e/ou remova a bateria antes de efetuar ajustes, mudar acessórios ou armazenar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de arranque acidental da ferramenta elétrica. Guarde as ferramentas elétricas fora do alcance das crianças e não permita que pessoas que não estejam familiarizadas com a ferramenta elétrica ou com estas instruções a utilizem. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. Faça a manutenção da ferramenta elétrica. Verifique se há desalinhamento ou bloqueio das peças móveis, quebra de peças ou qualquer outra condição que possa afetar o funcionamento da ferramenta elétrica. Se estiver danificada, leve a ferramenta elétrica a reparar antes de a utilizar. Muitos acidentes são causados por ferramentas elétricas com manutenção deficiente. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte com manutenção adequada e arestas afiadas são menos propensas a emperrar e são mais fáceis de controlar. Utilize a ferramenta elétrica, acessórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser executado. A utilização da ferramenta elétrica para operações diferentes das previstas pode resultar em situações perigosas.

Serviço

Leve a sua máquina a um centro de assistência técnica autorizado para reparação, utilizando apenas peças sobressalentes originais. Assim, garante a segurança da máquina.

Instruções de segurança para serras de fita:

Mantenha a serra de corrente afastada do corpo. Quando a serra de corrente estiver em funcionamento, mantenha-a afastada do corpo. Se a serra de corrente estiver em funcionamento, mantenha-a afastada do corpo. Quando estiver a trabalhar com uma serra de corrente, não a deixe tocar em nada. Quando estiver a trabalhar com uma serra de corrente, não a deixe tocar em nada. Mantenha a serra de corrente com as duas mãos, uma no punho traseiro e a outra no punho dianteiro. Não é permitido aplicar uma força diferente à serra de corrente, pois isso aumenta o risco de ferimentos. Use óculos de proteção e protectores auriculares. Recomendamos que use também capacete e equipamento de proteção para a cabeça, os olhos e o corpo. Roupas de proteção adequadas reduzem o risco de ferimentos por projeção de lascas e por contacto acidental com a corrente da serra. Não trabalhe com a serra de corrente acima da altura dos ombros. O uso da serra de corrente acima de um ombro cria um risco de ferimentos. Mantenha-se sempre numa posição segura e utilize a serra de corrente apenas quando estiver em pé numa superfície firme e estável. Superfícies escorregadias ou instáveis podem, quando utiliza sapatos adequados, causar a perda de equilíbrio e do controlo da serra de corrente. Tenha sempre em atenção o que está a fazer, quando cortar um galho que esteja sob tensão, este pode saltar e atingir a sua cabeça. Quando cortar um galho que esteja sob tensão, o galho pode saltar e atingir a sua cabeça e/ou causar a perda de controlo da serra de corrente.

Esteja atento ao cortar arbustos ou árvores jovens. O equipamento pode ficar preso na árvore e atingi-lo ou fazê-lo perder o equilíbrio. Segure a serra de corrente firmemente com as duas mãos, uma no punho traseiro e a outra no dianteiro, quando a árvore estiver a cair. A pega deve estar sempre voltada para si, quer esteja a segurá-la ou a guardá-la/transportá-la. O manuseamento correto da serra de corrente reduz o risco de ferimentos por contacto acidental com a corrente em movimento. Siga as instruções de afiação, manutenção e substituição de peças. Uma corrente afiada ou substituída incorretamente pode partir ou aumentar o risco de acidente. Mantenha as lâminas limpas e sem óleo. O óleo, as lâminas sujas ou o óleo podem causar a perda de controlo. Corte apenas madeira. Utilize a serra de corrente apenas para trabalhos para os quais foi concebida - por exemplo, não utilize a serra de corrente para cortar plásticos, paredes ou materiais de construção que não sejam de madeira. O uso da serra de corrente para trabalhos para os quais não foi concebida pode resultar em situações perigosas.

Causas e prevenção do contragolpe:

O cortador pode ser ativado quando a corrente elétrica passa por um objeto ou quando a madeira contrai e a corrente da serra de corrente toca na ponta. Uma ativação rápida da serra pode, em certos casos, causar uma reação repentina, uma força para trás, na qual a serra é lançada para cima, na direção do operador. O sistema de segurança da serra de corrente na parte de trás da serra pode lançar a serra para trás, na direção do operador. Cada uma dessas reações pode fazer você perder o controle da serra e causar ferimentos graves. Trabalhe somente em posições seguras que sejam adequadas à serra de corrente. O usuário da serra de corrente deve usar equipamento de proteção individual para poder trabalhar sem acidentes e sem ferimentos.

O cortador é a continuação de um dispositivo de segurança ou de um dispositivo de proteção do motor. Pode ser evitado seguindo as instruções de segurança descritas abaixo:

Mantenha as mãos secas e limpas, e segure a serra de corrente com o punho e os dedos. Use sempre óculos de proteção e luvas para evitar lesões em caso de contato com a corrente. O operador deve estar atento a possíveis reações repentinas. Nunca solte a serra de corrente das mãos. Ajuste a corrente de acordo com as especificações do fabricante e não a deixe em um nível mais alto do que o recomendado. Ajuste a corrente com qualquer tensão ou folga na lâmina ou na corrente e, ao mesmo tempo, verifique se há condições inesperadas. Use sempre correntes e lâminas de reposição recomendadas pelo fabricante. Correntes e lâminas de reposição inadequadas podem causar quebra da corrente ou danos. Siga as instruções do fabricante sobre o uso e a manutenção da corrente da serra. O uso de lâminas de baixa qualidade aumenta o risco de acidente.

Características da máquina
