Tipo de Produto	Máquina de Lavar Louça Embutida
Marca	VOX
Modelo	LC6745
Largura	60 cm
Altura	85-90 cm (ajustável)
Profundidade	60 cm
Peso Líquido	45 kg
Alimentação Elétrica	220-240 V, 50 Hz
Classe de Eficiência Energética	A+
Consumo de Água por Ciclo	9.5 L
Nível de Ruído	46 dB(A)
Número de Talheres	12
Número de Programas	6
Programas	Eco 50°C, Intensivo 70°C, Normal 60°C, Rápido 30 min, Vidro 40°C, Pré-lavagem
Funções Adicionais	Início Retardado (1-24 h), Meia Carga, Secagem Extra
Sistema de Secagem	Secagem por condensação
Ligação de Água	Somente água fria
Disponibilidade de Peças Sobressalentes	Pelo menos 10 anos após a última produção
Índice de Reparabilidade	7.2/10
Manutenção	Limpar filtros regularmente, verificar braços aspersores, usar abrilhantador e sal

Perguntas frequentes - LC6745 VOX

Como instalar a máquina de lavar louça?

Certifique-se de que o aparelho está nivelado e devidamente ligado à água e eletricidade. Consulte a secção de instalação no manual para passos detalhados. Utilize um canalizador licenciado se necessário.

Quais programas estão disponíveis no VOX LC6745?

A máquina de lavar louça oferece 6 programas: Eco (50°C), Intensivo (70°C), Normal (60°C), Rápido (30 min), Vidro (40°C) e Pré-lavagem. Selecione o programa adequado com base no nível de sujidade.

Como limpar os filtros?

Remova o braço aspersor inferior e desaperte o conjunto do filtro. Enxágue em água corrente e esfregue com uma escova macia. Reinstale corretamente. Limpe os filtros a cada 2 semanas para um desempenho ideal.

Por que a máquina de lavar louça não está a drenar?

Verifique se os filtros estão entupidos ou se a mangueira de drenagem está dobrada. Certifique-se de que a mangueira de drenagem não está bloqueada. Se o problema persistir, inspecione a bomba de drenagem para verificar obstruções.

Como adicionar abrilhantador e sal?

Abra o dispensador de abrilhantador e encha até à linha 'max'. Para o sal, desaperte a tampa na parte inferior da máquina de lavar louça, deite o sal usando um funil e depois execute um programa de enxaguamento. Use sal específico para máquina de lavar louça para evitar danos.

O que significa o programa 'Eco'?

O programa Eco lava a 50°C com tempos de imersão prolongados para poupar energia e água. É adequado para louça normalmente suja.

Posso usar detergente líquido comum para lavar louça?

Não, use apenas detergente para máquina de lavar louça (pó, gel ou pastilhas). O líquido comum cria espuma em excesso e pode danificar o aparelho.

Como reiniciar a máquina de lavar louça?

Prima e segure o botão 'Iniciar' durante 3 segundos ou desligue a alimentação durante 10 minutos. Consulte o manual para instruções específicas de reinicialização para o seu modelo.

Por que a louça não está a secar corretamente?

Certifique-se de que o abrilhantador está cheio e a opção 'Secagem Extra' está ativada, se disponível. Abra ligeiramente a porta após o ciclo para libertar vapor. Use abrilhantador de alta qualidade.

Onde posso encontrar peças sobressalentes?

Contacte centros de assistência VOX autorizados ou retalhistas online. Forneça o número do modelo LC6745. Filtros, braços aspersores e elementos de aquecimento estão normalmente disponíveis. Peças genuínas garantem longevidade.

MANUAL DE UTILIZADOR LC6745 VOX

Lava Louças Manual de InstruçõesMani

/ &

• Especificações técnicas ...... 4
• Conformidade com a normativa e teste de dados.... 4

Recomendações e informações de segurança.... 5

• Reciclagem.... 5
- Informações de segurança.... 5
- Recomendações ...... 9
- Elementos não próprios para o lava louças.... 9

Instalar a máquina.... 10

• Posicionar a máquina.... 10
• Ligações de água 11
• Mangueira de entrada de água.... 12
• Mangueira de saída de água.... 13
• Ligação eléctrica.... 14
• Ajuste da tampa da máquina.... 15
• Antes de utilizar a máquina por primeira vez.... 17

Preparar a máquina para ser utilizada.... 17

• A importância da descalcificação da água.... 17
• Colocar sal.... 17
• Teste da água.... 18
• Ajustar o consumo de sal.... 18
• Utilização de detergente.... 20
• Colocação de detergente.... 20
• Detergente combinado.... 20
• Colocação de abrilhantador e ajustar.... 21

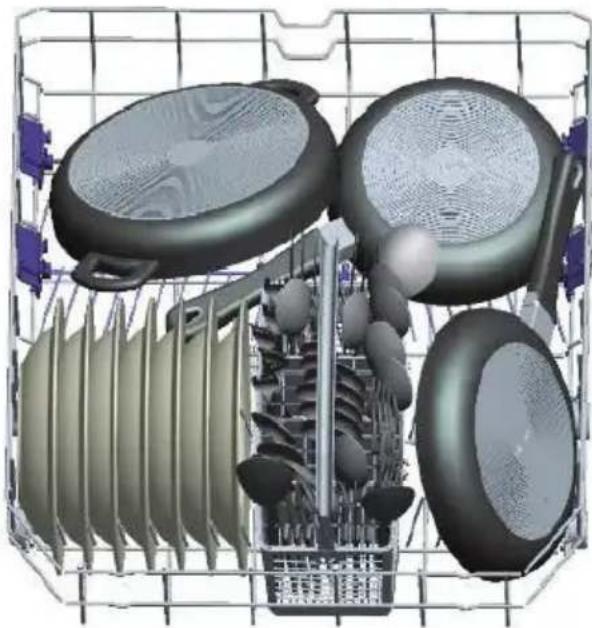

Encha o seu lava louças.... 22

- Colocação alternativa da louça nas bandejas.... 24

Descrições dos programas.... 26

- Itens dos programas.... 26

Familiarize-se com a sua máquina.... 27

Ligar a máquina e seleccionar os programas.... 29

- Ligar a máquina.... 29

- Acompanhamento dos programas.... 29

- Mudar o programa.... 29

- Mudar um programa através do reinício.... 30

- Desligar a máquina.... 30

Manutenção e Limpeza.... 31

- Filtros 31

- Aspersores giratórios.... 32

- Filtro da mangueira.... 32

Códigos de avarias e o que fazer caso aconteçam.... 33

Informação útil.... 35

1. Tampa superior
2. Bandeja superior com grelha
3. Aspersor giratório superior
4. Bandeja inferior
5. Aspersor giratório inferior
6. Filtros
7. Placa da porta
8. Painel de controlo
9. Depósito de detergente e abrilhantador
10. Cesto de talheres
11. Compartimento de sal
12. Carril da bandeja superior

Secagem activa: este sistema tem uma função de secagem optimizada para a sua louça

Especificações técnicas

Capacidade 12 área de colocação
Altura 850 mm
Altura (sem a tampa) 820 mm
Largura 598 mm
Profundidade 598 mm
Peso 46 kg
Corrente elétrica 220-240 V, 50 Hz
Energia 1900 W
Potência de aquecimento 1800 W
Potência da bomba 100 W
Potência da bomba de drenagem 30 W
Pressão do abastecimento de água 0,03 MPa (0,3 bar)-1 MPa (10 bar)
Corrente 10 A

Em conformidade com as normas e com os dados de Teste / Declaração de Conformidade UE

Este produto cumpre os requisitos de todas as diretivas aplicáveis da UE com as normas correspondentes harmonizadas que prescrevem a marcação CE.

Nota importante para o utilizador: Para uma cópia em papel deste manual, por favor, contacte o seguinte endereço:

"[e-mail]". No seu e-mail, por favor, indique o nome do modelo e o número de série (20 dígitos) que poderá encontrar na porta da máquina.

RECOMENDAÇÕES E INSTRUÇÕES DE SEGURANÇA

Reciclagem

• Alguns componentes e a embalagem da máquina foram produzidos com materiais recicláveis.
• As partes de plástico foram marcadas com abreviações internacionais: (>PE<, >PS<, >POM<, >PP<, )
• O cartão foi produzido a partir de papel reciclado e deve deitá-lo fora utilizando os contentores adequados para os reciclar de novo.
• Não é recomendado que tais materiais sejam eliminados nos contentores de lixo normal. Devem ser enviados para centros de reciclagem.
• Por favor, contacte algum centro de reciclagem que lhe dará informação sobre como reciclar.

Informações de segurança

Quando lhe entregam a máquina

• Verifique se existe algum dano na máquina ou na sua embalagem. Nunca tente colocar em funcionamento uma máquina avariada. Contacte o serviço técnico autorizado.
• Retire o material envolvente, tal como indicado, e deite-o fora de acordo com as regras.

Aspetos que deve ter em atenção durante a instalação

• Escolha um local adequado, seguro e nivelado para instalar a sua máquina.
• Realize a instalação e ligação da máquina de acordo com as instruções.
• Esta máquina deve ser instalada e reparada apenas por

• Deve utilizar apenas peças suplentes originais nesta máquina.
• Antes de realizar a instalação, assegure-se que a máquina não está ligada à corrente.
• Verifique se o fusível elétrico interior está ligado de acordo com a regulamentação.
• Todas as ligações elétricas devem estar de acordo com os valores indicados na placa de classificação.
• Preste especial atenção e assegure-se que a máquina não está apoiada no fio eléctrico.
• Não utilize extensões ou uma ficha tripla para a ligação. A ficha elétrica deverá ficar confortavelmente acessível após a instalação da máquina.
• Após instalar a máquina no sítio adequado, coloque-a em funcionamento pela primeira vez, vazia.

No uso diário

• Esta máquina foi concebida para o uso diário; não a utilize para qualquer outro propósito. A utilização comercial desta máquina de lavar louça invalidará a garantia.
• Não se ponha em pé, nem se sente, nem coloque alguma carga em cima da porta da máquina de lavar louça, já que se pode partir.
• Não coloque nos recipientes para detergente ou abrilhantador outra coisa que não sejam estes produtos especialmente concebidos para máquina de lavar louça. Não nos responsabilizamos por qualquer dano que possa acontecer à sua máquina se o fizer.

• A água que encontra no interior da máquina não é potável, por favor, não a beba.

• Devido ao potencial risco de explosão, não coloque na secção de lavagem da máquina nenhum agente de dissolução químico, como um solvente.

• Verifique se os objetos de plástico que quer colocar na máquina de lavar louça são resistentes ao calor.
• Este eletrodoméstico pode ser usado por crianças com 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que se encontrem supervisionadas ou tenham recebido instruções relativamente à sua utilização em segurança e tenham compreendidos os perigos envolvidos. As crianças não devem brincar com a máquina. A limpeza e manutenção feita pelo utilizador não deverão ser efetuadas por crianças sem supervisão.

- Não coloque na máquina nenhum objecto que não seja indicado para lavagem na máquina. Também não encha os cestos acima da sua capacidade.A nossa empresa não será responsável por qualquer risco ou ferrugem que se forme na armação interna da sua máquina devido aos movimentos do cesto.

- Especialmente porque a água quente poderá saltar, não deve, em momento algum, abrir a porta da máquina enquanto esta se encontra em funcionamento. De todas as formas, um mecanismo de segurança assegura que a máquina para se a porta for aberta.

- Não deixe a porta da máquina de lavar louça aberta. Pode provocar algum acidente.

- Coloque as facas e outros utensílios afiados no cesto dos talheres com a lâmina para baixo.

- Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante, o agente de serviço ou pessoa igualmente qualificada, para evitar perigos.

• Este electrodoméstico não está concebido para utilização por pessoas (incluindo - crianças) com as capacidades físicas, mentais ou sensoriais reduzidas, ou com falta de experiência e conhecimento, a menos que sejam supervisionados ou que recebam instruções sobre como usar o electrodoméstico de uma pessoa responsável pela sua segurança.
• Se a opção de Poupança de Energia estiver definida como "Sim", a porta será aberta no final do programa. Não force o fecho da porta durante 1 minuto, para evitar danificar o mecanismo automático da mesma. A porta deverá estar aberta durante 30 minutos para obter uma secagem eficaz. (em modelos com sistema de abertura automática da porta)

Aviso: Não se coloque em frente da porta depois do sinal sonoro de abertura automática da porta.

Para a segurança das crianças

• Depois de remover a embalagem, deixe esse material fora do alcance das crianças.
• Não permita que as crianças brinquem com a máquina ou a coloquem em funcionamento
• Mantenha detergentes ou abrilhantadores fora do alcance das crianças.
• Mantenha as crianças afastadas da máquina quando a mesma estiver aberta, já que poderão existir ainda resíduos de detergentes no interior da máquina de lavar louça.
• Assegure-se que a sua máquina velha não constitui uma ameaça para a segurança das crianças. Conhecem-se casos de crianças que se fecharam sozinhas dentro de velhas máquinas. Para prevenir esta situação, parta a fechadura da sua velha máquina e arranque os cabos.

Em caso de mau funcionamento

• Qualquer problema na máquina deve ser reparado apenas por pessoal qualificado. Qualquer tentativa de solução de algum problema da máquina por parte de alguém não autorizado, fará com que a sua máquina perca a garantia.
• Antes de tentar solucionar algum problema com a máquina, assegure-se de que a mesma está desligada da ficha elétrica. Desligue o disjuntor ou desligue a máquina. Ao desligar, não puxe pelo cabo. Não se esqueça de fechar a torneira da água.

Recomendações

• Por forma a poupar energia e água, por favor, retire a maior parte dos resíduos da sua louça antes de colocar os pratos dentro da máquina Coloque a sua máquina a trabalhar apenas quando a mesma estiver cheia.
• Utilize o programa de pré-lavagem apenas se necessário.
• Coloque a louça côncava (copos, tigelas ou potes) dentro da máquina de forma a que fiquem voltados para baixo.

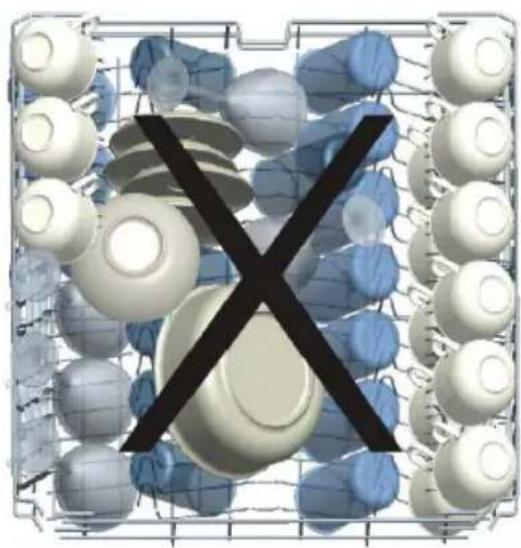

• Recomendamos que não coloque na máquina pratos diferente ou em maior quantidade do que os indicados.

Objetos não adequados para a máquina de lavar louça:

• Cinza de cigarros, restos de velas, verniz, tinta, substâncias químicas, materiais em ligas de aço;
• Garfos, colheres ou facas com pegas de madeiras, osso, marfim ou nácar; objetos colados ou elementos sujos com abrasivos, ácidos ou químicos;
• Plásticos que não sejam resistentes ao calor, cobre ou recipientes revestidos a latão;
• Objetos de alumínio e prata (poderão perder o brilho);
• Alguns tipo de vidro muito delicado, porcelanas com

ornamentos uma vez que os mesmos podem começar a desaparecer após a primeira lavagem; alguns cristais, pois perderão a sua transparência com o tempo, qualquer talher que não seja resistente ao calor, copos com cristais de chumbo, tábuas de cortar ou elementos feitos a partir de fibra sintética;

- Elementos absorventes, tais como esponjas ou similares também são desaconselhados para introduzir na máquina.

Aviso: Lembre-se, no futuro, de comprar objetos próprios para o lava louças.

INSTALAR A MÁQUINA

Quando se decidir sobre o local onde colocará a sua máquina, lembre-se que esse local deve permitir a colocação e retirada da louça.

Não coloque a sua máquina num local onde exista a possibilidade de a temperatura poder vir a ser inferior a 0°C.

Antes de a colocar definitivamente, retire todas as embalagens que a envolvem, seguindo as instruções incluídas na própria embalagem.

Coloque a máquina perto de uma torneira e de uma saída de água. Precisa de colocar a sua máquina tendo em mente que as ligações não serão alteradas depois da instalação definitiva.

Não puxe pela porta da máquina para a mover de um lado para outro.

Lembre-se de deixar um espaço a toda a volta da máquina, para poder movê-la de um lado para o outro, confortavelmente, ao limpá-la.

Assegure-se que as mangueiras de entrada e de saída de água não ficam apertadas enquanto coloca a sua máquina. Da mesma forma, assegure-se que a máquina não está a pisar nenhum cabo eléctrico.

Ajuste os pés da máquina para que a mesma fique equilibrada e nivelada. O posicionamento correto da máquina evitará problemas com a abertura e o fecho da porta.

Se a porta da máquina não fechar corretamente, verifique se a mesma está nivelada; caso não esteja, ajuste os pés respetivos até conseguir uma posição óptima.

Ligações de água

Assegure-se de que a canalização interior é adequada para a instalação de uma máquina de lavar louça. Também recomendamos que coloque um filtro na entrada de água geral da sua casa, para evitar qualquer dano devido a contaminação (areia, barro, óxido, etc.) que possa eventualmente ser trazida pelos canos de água da companhia e evitar também que se formem depósitos após cada lavagem.

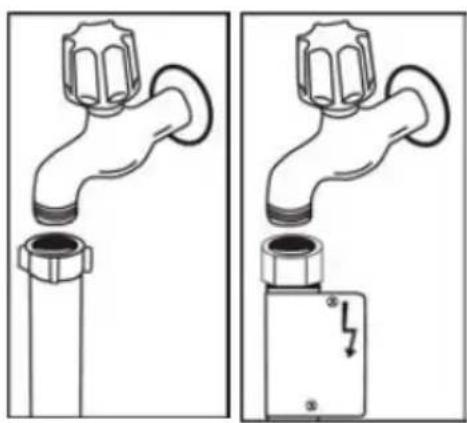

Mangueira de entrada de água

Não utilize a mangueira da sua velha máquina. Utilize a nova que lhe é fornecida com a máquina nova. Se vai ligar uma nova mangueira comprida à sua máquina, deixe correr a água por algum tempo antes de realizar a ligação. Ligue a mangueira diretamente à torneira de entrada de água. A pressão proporcionada pela torneira deve ser, no mínimo, 0,03 Mpa e, no máximo, 1 Mpa. Se a pressão da água for superior a 1 Mpa, deverá colocar uma válvula para-aliviar a pressão.

Depois de realizadas as ligações, a torneira deve ser aberta no máximo e devemos verificar se não existem derrames. Para a segurança da sua máquina, assegure-se de fechar sempre a torneira da água após cada lavagem

NOTA: Em alguns modelos podemos contar com o Aquastop. No caso de o seu modelo usar um Aquastop, existe perigo de choque. Não corte o bico do Aquastop. Não permita que o mesmo esteja dobrado ou torcido.

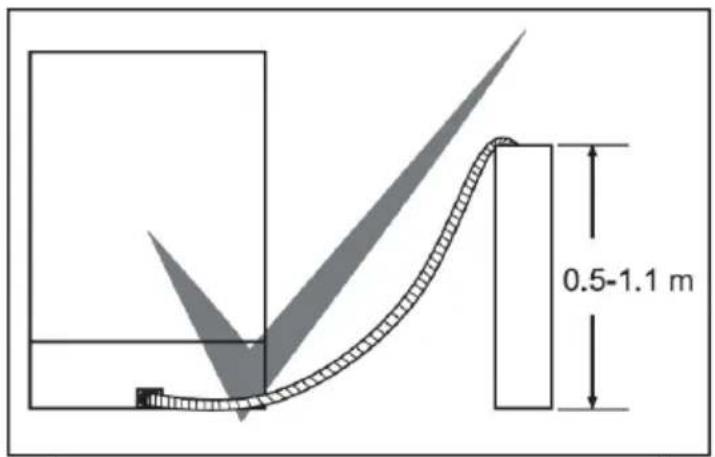

Mangueira de saída de água

A mangueira de drenagem da água pode ser ligada quer diretamente ao orifício de escoamento de água ou à válvula de saída do lava-loiças. Utilizando um cano curvado especial (se disponível), a água pode ser drenada diretamente através desse cano curvado. Esta ligação deve estar a, pelo menos, 50 cm e a um máximo de 110 cm a partir do chão.

Aviso: Quando se usa uma mangueira superiora 4 m, a louça poderá ficar suja. Nesse caso, não nos podemos responsabilizar.

A ficha com terra da sua máquina deve ser ligada a uma tomada com terra e com a voltagem apropriada. Se a sua instalação não tem terra, recomendamos que chame um eletricista para efetuar a instalação de terra. No caso de utilizar a máquina sem terra, não nos podemos responsabilizar pelos danos que a mesma possa sofrer.

O fusível interno deve ter um valor entre 10-16 A.

A sua máquina trabalha com a corrente de 220-240 V. Se o local onde deseja colocar a mesma tem corrente de 110 V, coloque um transformador de corrente de 110/220 V e 3000 W. A máquina não deve ser ligada enquanto estiver a instalá-la.

Use sempre a ficha revestida fornecida com a máquina.

Se trabalhar com voltagem baixa, haverá uma diminuição da qualidade de limpeza da louça.

O cabo elétrico da máquina deve ser substituído por um serviço autorizado ou por um eletricista credenciado. Se não o fizer desta forma, poderá dar origem a um acidente

Por segurança, assegure-se de desligar a ficha da tomada após cada lavagem

Para evitar choques eléctricos, não ligue a máquina com as mãos molhadas.

Quando desligar a sua máquina da corrente elétrica, puxe sempre pela ficha. Nunca puxe pelo próprio cabo.

Encaixar a máquina sob a bancada

Se deseja encaixar a sua máquina debaixo da bancada, assegure-se de que tem espaço suficiente por baixo da mesma e se a instalação elétrica e a canalização são adequadas.1 Se decidir que o espaço é suficiente apenas para a colocação da máquina, retire a tampa, tal como mostrado no desenho. 2

Aviso: A base sob a qual iremos assentar a nossa máquina removendo a sua superfície de trabalho precisa estar estável de modo a não permitir o desequilíbrio.

Para retirar a tampa, desaperte os parafusos que a seguram e que estão localizados na parte traseira da máquina e depois empurre o painel frontal 1 cm a partir da parte da frente em direção à parte traseira e levante-o.

Ajuste os pés da máquina de acordo com o seu chão.33 Ajuste a sua máquina empurrando-a até atrás, tendo o cuidado de não danificar as mangueiras.4

Aviso: Após retirar a tampa, a máquina deve ser colocada num local cujas dimensões sejam tal como as exibidas na figura acima.

Antes de utilizar a máquina por primeira vez

• Verifique que a energia eléctrica e o fornecimento de água estão de acordo com os valores indicados nas instruções da máquina.
• Retire todos os materiais de embalagem do interior da máquina.
• Ajuste o regulador da água.
• Coloque 1 kg de sal no compartimento correspondente e encha-o com água até verificar que praticamente transborda.
• Coloque abrilhantador no compartimento correspondente.

PREPARAR A MÁQUINA PARA SER UTILIZADA

A importância da descalcificação da água

Para uma boa lavagem, o lava louças necessita água sem calcário. De outra forma, ficarão resíduos brancos tanto na louça como no interior da máquina. Isto afectará de forma negativa a performance de lavagem da sua máquina, bem como a capacidade de secagem e de abrilhantar. Quando a água flui pelo sistema de descalcificação da água, os iões que tornam a mesma dura são separados da água e esta atinge um nível de suavidade que é o necessário para obter o melhor resultado de lavagem. Dependendo do nível de dureza da água, estes iões que tornam a água calcária alojam-se no interior do sistema de descalcificação. Assim, este sistema deve ser constantemente vigiado para que possa funcionar com normalidade em todas as lavagens. Por este motivo é que se utiliza sal.

Colocar sal

Utilize sal especialmente produzido para utilizar na máquina de lavar louça. Para o colocar, primeiro remova o cesto inferior e abra o compartimento de sal desenroscando a tampa no sentido dos ponteiros do relógico 2 encher primeiro o compartimento con 1kg de sal e agua até atingir o nivel indicado. se posivel utilizar o funil 4 (opcional) para enchimento mais fácil. Coloque de novo a tampa e feche-a. Se a luz de aviso relacionada com o compartimento de sal se liga, por favor, coloque mais sal.

Encha o compartimento de sal com água apenas durante a primeira utilização.

Se coloca uma pastilha no compartimento de sal, não o encha por completo. Recomendamos que use sal em pequenos grãos ou mesmo em pó. Não coloque nunca sal de mesa na sua máquina. A função de amaciar a água perder-se-

á com o tempo. Quando coloca a sua máquina a trabalhar, o compartimento de sal enche-se água. Assim, coloque o sal antes de colocar a sua máquina em funcionamento. Desta forma, excesso de sal é imediatamente corrigido através do trabalho da água. Se não vai lavar louça nos momentos posteriores a colocar o sal, pelo menos realize um programa curto de lavagem mesmo com a máquina vazia para evitar algum problema (para prevenir a corrosão) devido ao excesso de sal no recipiente correspondente.

Teste da água

A efectividade da lavagem da sua máquina depende da suavidade da água. Por isso, o lava louças está equipado com um sistema que reduz a dureza da água que sai pela torneira. Assim, aumenta a eficiência na lavagem sempre que os ajustes sejam os correctos. Para conhecer o nivel da dureza da agua na sua area contactar com algum responsável local ou usar a tira da prova se a tiver disponível.

Abra a fita de teste

Deixe correr água da torneira durante 1 min

Deixe estar a fita dentro de água durante 1 seg.

Abane de forma energética a fita após retirá-la da água

Aguarde 1 min

Ajuste o nível de dureza da água da sua máquina de acordo com o resultado obtido pelo teste anterior

Ajustar o consumo de sal

Tabela de ajuste de acordo com a dureza da água

Nível de dureza	Nível Alemão dH	Nível de Francês dF	Nível de Inglês dE	Indicador do nível de dureza
1	0-5	0-9	0-6	Liga-se a luz L1.
2	6-11	10-20	7-14	Liga-se a luz L2.
3	12-17	21-30	15-21	Liga-se a luz L3.
4	18-22	31-40	22-28	Liga-se a luz L4.
5	23-31	41-55	29-39	Liga-se a luz L5.
6	32-50	56-90	40-63	Liga-se a luz L6.

Se o nível de dureza da água for superior a 90 dF (nível francês) ou se está a usar água de um furo, recomendamos que utilize filtros de água.

NOTA: O nível de dureza é ajustado para o nível três por defeito.

Deverá ajustar o nível de acordo com o seu tipo de água em concreto.

De acordo com o nível determinado na fita de teste, efetue o ajuste da dureza da água do seu aparelho, conforme indicado abaixo.

• Quando a máquina estiver desligada, prima o botão de programa (2).
• Prima o botão On/Off (Ligar/Desligar) (1) para ligar a máquina e mantenha premido o botão de programa (2) durante, pelo menos, 3 segundos.
• Se a "definição de dureza" for reconhecida, a indicação "SL" será apresentada durante 2 segundos.
• Solte o botão de programa (2). É apresentado o último nível de definição.
• Prima o botão de programa (2) para definir o nível que pretende. O nível de dureza irá aumentar sempre que premir o botão de programa. O nível de dureza irá retomar a 1 após ultrapassar o 6.
• Pode premir o botão On/Off (Ligar/Desligar) (1) para desligar a máquina e guardar o nível de dureza recentemente selecionado.

AVISO: Em caso de mudança, é importante ajustar a definição de dureza da água de acordo com as condições da área para onde se mudou, a fim de manter o desempenho de lavagem.

Utilização de detergente

Utilize detergente especialmente concebido para o uso em lava louças domésticos.

Pode encontrar no mercado em pó, em gel e em pastilhas para este tipo de aparelhos. O detergente deve ser colocado no respectivo compartimento antes de colocar a máquina a trabalhar. Mantenha os detergentes num local fresco e seco e fora do alcance das crianças. Não coloque mais detergente do que o necessário no compartimento correspondente; de outra forma pode causar danos na louça e o mesmo não será bem dissolvido.

Se necessita mais informação a respeito do detergente que vai usar, contacte os responsáveis por cada detergente directamente.

Colocação de detergente

Pressione a pequena trava para abrir o compartimento do detergente, tal como mostra a figura. Poderá ver umas marcas no interior. É possível calcular a quantidade de detergente adequada utilizando essas linhas. O compartimento poderá receber até 40 cm³ de detergente. Abra o detergente para o lava louças e coloque-o no compartimento maior 5 cm³ se a sua louça está bastante suja, ou 15 cm³se estão menos sujas. Se a sua louça estiver suja desde há bastante

na máquina, coloque 15 cm ^3 de detergente no compartimento de pré-lavagem e coloque a sua máquina a trabalhar.

Poderá ser necessário acrescentar mais detergente à sua máquina, dependendo do grau de sujidade da louça e da dureza da água da sua zona.

Os fabricantes de detergente também produzem detergente combinados, os denominados “2 em 1”, “3 em 1” ou “5 em 1”, etc.

Os detergentes “2 em 1” possuem detergente + sal ou abrilhantador. Quando utiliza um detergente “2 em 1” assegure-se de verificar as especificações do mesmo.

Outros detergentes poderão conter detergente + abrilhantador + sal + diversos outros ingredientes.

Geralmente, os detergentes combinados oferecem um resultado aceitável, mas sempre utilizado sob algumas circunstâncias. Eles possuem sal e/ou abrilhantador em quantidades preestabelecidas.

Pontos a ter em consideração se usa este tipo de produtos:

• Assegure-se sempre que verifica as especificações do produto que vai usar e que o mesmo é ou não um produto combinado.
• Verifique se o detergente utilizado é apropriado para a dureza da água.
• Veja as instruções nos pacotes quando utiliza estes produtos.
• Se estes detergentes são em pastilha, nunca os coloque no interior da máquina ou no cesto dos talheres. Coloque-as sempre no compartimento próprio para o detergente.

• Eles produzem bons resultados apenas em certo tipo de utilizações. Se utiliza este tipo de detergentes, deverá contactar os fabricantes dos mesmos e informar-se acerca das suas correctas condições de utilização.

• Quando as condições em que se usam são as apropriadas, eles asseguram poupança de sal e de abrilhantador.

• Contacte o fabricante do detergente no caso de não estar a conseguir resultados satisfatórios (se a sua louça sai com calcário e húmida) depois de ter utilizado detergente "2 em 1" ou "3 em 1". A garantia da sua máquina não aceita nenhum tipo de reclamação por problemas causados pelo uso deste tipo de detergentes.

Utilização recomendada: Se deseja obter melhores resultados enquanto utiliza detergentes combinados, adicione sal e abrilhantador à sua máquina e ajuste o nível de dureza da água e o nível de abrilhantador para a posição 1 – a mais baixa.

A solubilidade dos detergentes em tabletes fabricados pelas diversas empresas podem variam conforme a temperatura e o tempo. Por isso, não é recomendável a utilização de tais detergentesem programas curtos. É mais apropriado a utilização de detergentes em pó nos referidos programas.

Aviso: Se lhe surge algum problema que ainda não tenha visto antes, provocado por este tipo de detergentes, por favor, contacte o fabricante do mesmo directamente.

Quando desiste de utilizar detergentes combinados

• Coloque sal e abrilhantador nos compartimentos correspondentes.
• Ajuste a dureza da água para a maior posição – 6 – e coloque a máquina a lavar vazia.
• Ajuste o nível de dureza da água.
• Faça o ajuste adequado de abrilhantador.

Encher o abrilhantador e programar

Para encher o compartimento do abrilhantador, abra a tampa do compartimento do abrilhantador. Encha o compartimento com o abrilhantador até ao nível MÁX e, em seguida, feche a tampa. Tenha cuidado para não encher excessivamente o compartimento do abrilhantador e limpe qualquer fuga.

Para alterar o nível de abrilhantador, execute os seguintes passos antes de ligar a máquina:

• Prima o botão programar e mantenha-o premido.
  • Ligue a máquina.
• Mantenha premido o botão programar até que o "rA" desapareça do visor. A definição do abrilhantador respeita a definição da rigidez da água.
• A máquina irá apresentar a definição atual.
• Altere o nível premindo o botão programar.
• Para guardar a definição na memória, desligue a máquina.

A predefinição é "4".

Se os pratos não estiverem a secar adequadamente ou estiverem manchados, aumente o nível. Se os seus pratos apresentarem manchas azuis, diminua o nível.

Nível Dose do abrilhantador Indicador
1 Abrilhantador não dispensado r1 é apresentado no visor.
2 1 dose é dispensada r2 é apresentado no visor.
3 2 doses são dispensadas r3 é apresentado no visor.
4 3 doses são dispensadas r4 é apresentado no visor.
5 4 doses são dispensadas r5 é apresentado no visor.

ENCHA O SEU LAVA LOUÇAS

Como resultado de uma excessiva colocação do mesmo, será criado um alto volume de espuma, reduzindo capacidade de lavagem –retire esse excesso, limpando-o com um pano.

Se colocar correctamente a sua louça, assegurará um menor consumo, ao mesmo tempo que melhorará a prestação da máquina a nível de lavagem e secagem.

Existem duas bandejas separadas para que coloque a sua louça no interior da máquina. Pode colocar na bandeja inferior objectos mais arredondados ou côncavos, como podem ser potes ou tigelas, pratos e pratos de saladas e ainda os talheres.

O cesto superior está concebido para a colocação de pires, pratos de sobremesa, copos, chávenas e canecas. Quando coloca objectos altos de vidro, faça o possível por colocá-los junto ao cesto ou nos suportes apropriados. Se os deixa soltos ou uns contra os outros, podem-se danificar.

Poderá colocar talheres contra outros elementos no cesto para evitar que eles se danifiquem uns aos outros. Recomendamos que utilize a grelha para os talheres para obter o melhor resultado possível. Para evitar possíveis danos físicos, coloque sempre as partes mais afiadas da louça, além das facas, com a sua lâmina virada para baixo ou colocada horizontalmente nas bandejas.

Aviso: Coloque a sua louça de tal forma que não impeçam os braços aspersores de girar no interior da máquina quando a coloque a lavar.

Grade de loiça

Pode colocar copos de dois tamanhos diferentes por baixo destas grades graças à função de peso ajustável. Pode usar as grades em duas alturas diferentes.

Colocação alternativa da louça nas bandejas

Bandeja inferior

Colocação de louça de forma errada

Nota importante para Laboratórios de Testes

Para informação detalhada sobre testes de desempenho, contacte o seguinte endereço : "[e-mail]". No seu e-mail, indique o nome do modelo e o número de série (20 dígitos) que encontra na porta do aparelho".

Definição do programa

No do programa 1 2 3
No do programa Pré-lavagem Lavagem rápida 30 min		Lavagem delicada
Temperaturas - 40 °C 40 °C
Tipo de resíduo de alimento	O programa de pré-lavagem que ajuda a amolecer e a remover os resíduos em pratos sujos que estiveram de lado durante vários dias	Café, leite, chá, carne fria, legumes (não deixados por muito tempo)	Café, leite, chá, carne fria, legumes (não deixados por muito tempo)
Nível de sujidade - Baixo Médio
Quantidade de detergente B: 25 cm3/15 cm3 A: 5 cm3	- B A+B
	Pré-lavagem Lavagem a 40 °C Pré-lavagem
	Fim Enxaguamento a frio Lavagem a 40 °C
		Enxaguamento a quente	Enxaguamento a frio
		Fim	Enxaguamento a quente
			Secagem
			Fim
Duração do programa (min)	15	30	74
Consumo elétrico (kW/h)	0,02	0,90	0,95
Consumo de água (litros)	4,5	12,4	15,7

Aviso: Os programas curtos não incluem um passo de secagem. Os valores acima indicados foram obtidos sob condições de laboratório de acordo com as normas relevantes. Estes valores podem variar dependendo da utilização e ambiente do produto (corrente elétrica, pressão da água, temperatura da água de entrada e temperatura ambiente).

Definição do programa

No do programa Referência 4 5 6 7
No do programa Modo (econômico) Eco		Todos os dias 60 °C Super 50 min. Lavagem intensiva
Temperaturas 50 °C 60 °C 65 °C 65 °C
Tipo de resíduo de alimento	Café, leite, chá, carne fria, legumes (não deixados por muito tempo)	Café, leite, chá, carne fria, legumes (não deixados por muito tempo)	Sopas, molhos, pastéis, ovos, refogados, batatas, pratos de forno e batatas fritas	Sopas, molhos, pastéis, ovos, refogados, batatas, pratos de forno e batatas fritas
Nível de sujidade Médio Médio Médio Alto
Quantidade de detergente B: 25 cm3/15 cm3 A: 5 cm3	A+B A+B A+B	A+B
	Pré-lavagem Pré-lavagem Lavagem a 65 °CLavagem a 45 °C
	Lavagem a 50 °C	Lavagem a 60 °C	Enxaguamento intermédio	Lavagem a 65 °C
	Enxaguamento a quente	Enxaguamento	Enxaguamento a quente	Enxaguamento a frio
	Secagem	Enxaguamento a quente	Fim Enxaguamento	a quente
	Fim	Secagem		Secagem
		Fim		Fim
Duração do programa (min)	165	104	50	117
Consumo de energia (kW/h)	0,90	1,12	1,35	1,61
Consumo de água (litros)	12,0	14,5	12,7	17,2

Seleção de programa e colocação da máquina em funcionamento

Pode prima o botão On/Off (Ligar/Desligar) (4)

para ligar o produto. As luzes de On/Off (Ligar/Desligar) acendem desde que a máquina se encontre ligada. Pressione o botão de programa (5) para definir o programa apropriado.

Pressione o botão Iniciar/Pausa (6) para iniciar o programa. Assim que o programa selecionado tiver iniciado, a luz de Lavagem acender-se-á e a duração do programa será apresentada. Se abrir a porta da máquina enquanto o programa está a decorrer, o número e a duração do programa serão apresentados alternadamente (7).

Pode acompanhar o fluxo do programa com as luzes de Lavagem, Enxugamento, Secagem e Fim (8) no painel de controlo. Assim que a luz de secagem acender, a máquina irá permanecer silenciosa durante 40 a 50 minutos.

OBSERVAÇÃO: Se pressionar uma vez o botões de opções (3), será ativada a opção meia carga. Esta opção irá encurtar as durações do programa selecionado para reduzir o consumo energético e de água. Se for utilizar detergentes que contenham sal, abrilhantador e funcionalidades adicionais, prima o botão opção pela segunda vez e ative a função de pastilhas (1). Pode utilizar o botão Extra para adicionar as seguintes funções ao programa de lavagem compatível.

Quando a função de higiene for ativada, pode tornar o processo de lavagem mais higiénico, alterando a temperatura de lavagem e as durações do programa atual.

Quando selecionar a função de enxaguamento extra, a luz correspondente acender-se-á e serão assim adicionados passos de lavagem-enxaguamento ao programa selecionado, fazendo com os seus pratos fiquem mais limpos e brilhantes.

Quando selecionar a função de extra secagem, a luz correspondente acender-se-á e assim a duração da secagem do programa selecionado será alargada, fazendo com os pratos fiquem mais secos. Além disso, as funções de Higiene e Secagem não podem ser selecionadas em simultâneo, uma vez que são incompatíveis.

Se utilizou alguma função extra no programa de lavagem que utilizou pela última vez, a função estará ativa no próximo programa de lavagem. Se quiser cancelar essa função para o programa recém-selecionado, pressione e segure o botão da função relevante desde que as luzes correspondentes se apaguem, ou pressione o botão On/Off (4) para desligar a máquina. Se pretender utilizar a funcionalidade extra com o programa recentemente selecionado, selecione as funções desejadas.

Se pretender alterar o tempo de início diferido, prima inicialmente o botão de Iniciar/Pausa e, em seguida, o botão de (2) Início Diferido para selecionar o novo tempo de início diferido. Para ativar o novo tempo de início diferido, prima o botão Iniciar/Pausa. Para cancelar o início diferido, prima o botão de Início Diferido até que a hora de atraso seja 0h.

OBSERVAÇÃO: Se desligar a máquina após selecionar o tempo de início diferido e iniciar o programa, o tempo de início diferido será cancelado.

OBSERVAÇÃO: Pode pressionar o botão de início diferido (2) antes do programa se iniciar para diferir o tempo de início do programa em 1 a 19 horas.

OBSERVAÇÃO: O indicador de enchimento de sal (10) acenderá se faltar sal ou for insuficiente. Nesse caso, encha o compartimento de sal.

OBSERVAÇÃO: O indicador de enchimento de abrilhantador(10) acenderá se faltar abrilhantador ou for insuficiente. Nesse caso, encha o compartimento do abrilhantador.

Uso do Bloqueio para crianças

Pressione simultaneamente as teclas "Extra" e "Opções" durante 3 segundos para ativar o Bloqueio para crianças. Nessa altura, no indicador de tempo restante , aparecerá "CL" durante 2 segundos. Para desativar a função, pressione de novo, simultaneamente e durante 3 segundos, as teclas "Extra" e "Opções" . "CL" piscará duas vezes.

Mudar o programa

Quando pretende mudar o programa enquanto está a decorrer um programa de lavagem.

Prima o botão Iniciar/Pausa.

Assim que o programa parar, utilize o botão de seleção de programa para selecionar o programa desejado.

Prima o botão de Iniciar/Pausa para iniciar o programa recentemente selecionado.

O programa recentemente selecionado irá substituir o programa anterior.

Quando pretende cancelar o programa enquanto está a decorrer um programa de lavagem.

Prima continuamente o botão de Iniciar/Pausa durante 3 segundos.

A luz de Fim irá ficar intermitente durante o processo de cancelamento. A máquina irá drenar a água no seu interior durante cerca de 30 segundos

Depois da luz Fim se acender, prima o botão On/Off (Ligar/Desligar) para desligar a máquina.

Desligue o aparelho. Fecha a torneira da água.

NOTA: Não abra a porta enquanto o programa não terminar.

NOTA: No final do programa de lavagem, pode deixar a porta da máquina aberta para acelerar o processo de secagem.

NOTA: Se abrir a porta da máquina ou se a alimentação elétrica for cortada durante o ciclo de lavagem, o programa irá retomar assim que a porta tiver sido fechada ou a alimentação elétrica for restabelecida.

MANUTENÇÃO E LIMPEZA

A limpeza da máquina de forma regular prolonga a sua vida útil.

Óleo e calcários poderão acumular-se na zona de lavagem da máquina. No caso de acontecer, - Encha o compartimento de detergente sem colocar nenhuma louça no interior, seleccione um programa que trabalhe a alta temperatura e coloque a máquina em funcionamento. No caso desta acção não ser suficiente, utilize materiais existentes no mercado especialmente concebidos para este efeito. (Materiais de limpeza produzidos especialmente para máquina de lavar louça por fabricantes de detergentes)

Limpar as borrachas na porta da máquina,

- Para limpar a sujidade acumulada nas borrachas da porta, limpe-as regularmente utilizando um pano húmido.

Limpeza da máquina,

Limpe os filtros e os braços aspersores giratórios pelo menos uma vez por semana.

Desligue a sua máquina da ficha eléctrica e feche a torneira antes de a limpar.

Não utilize materiais abrasivos durante o processo de limpeza da sua máquina. Lave com materiais adequados e um pano húmido.

Filtros

Verifique se ficaram alguns restos de comida nos filtros. No caso de verificar que existem, retire os filtros e lave-os bem, colocando-os debaixo de uma torneira.

Para retirar e limpar os filtros, mova-os no sentido inverso aos ponteiros do relógio e puxe-os para cima.1

Puxe e separe o filtro de plástico e metal. 3 Depois, separe o filtro de partículas maiores do filtro de partículas menores.2 Limpe-os com muita água, deixe-os estar um tempo debaixo da torneira. Volte a coloca r o filtro de plástico e metal. Coloque depois o filtro de partículas maiores de tal forma que as marcas estejam alinhadas. Depois coloque o filtro de partículas menores no filtro de plástico e metal e rode-o na direcção da seta e ficará fechado.4

• Nunca utilize o seu lava louças sem nenhum filtro.
• A colocação incorrecta dos filtros reduzirá a eficiência na lavagem.
• Os filtros de limpeza são muito importantes para assegurar um correcto funcionamento da sua máquina.

Aspersores giratórios

Verifique se os buracos dos aspersores, tanto o superior como o inferior, não estão obstruídos. Se não existe nada, retire os aspersores e lave-os apenas com água.

Poderá retirar o aspersor inferior puxando-o para cima, enquanto o aspersor superior sai facilmente ao rodar a porca que o segura para a esquerda.

Assegure-se que a mesma fica bem apertada após voltar a colocar o aspersor superior.

Filtro da mangueira

A água passa pelo filtro interno da mangueira para evitar danos devido à contaminação (areia, barro, óxido, etc.) que possa eventualmente ser trazida pelos canos de água da companhia e evitar também que se formem depósitos após cada lavagem. Verifique o filtro e a mangueira de vez em quando e limpe-os sempre que necessário. Para limpar o filtro, primeiro desligue a torneira e depois retire a mangueira. Depois de retirar o filtro, limpe-o com água corrente, debaixo de uma torneira. Volte a colocar o filtro na sua posição habitual e volte depois a colocar a mangueira.

CÓDIGOS DE AVARIAS E O QUE FAZER CASO ACONTEÇAM

CÓDIGO DE ERRO	DESCRIÇÃO DO ERRO	CONTROLO
F5	Fornecimento de água inadequado	. Assegure-se que a torneira que fornece a água à máquina está totalmente aberta e que não há um corte no fornecimento de água.Feche a torneira, separe a mangueira do filtro e limpe-o na zona de ligação, no fim da mangueira.Reinicie a sua máquina. Contacte o serviço técnico caso o problema persista.
F3	Erro devido à constante entrada de água	. Feche a torneira.Contacte o serviço técnico.
F2	A água utilizada pela máquina nãoconsegue ser descarregada	. A saída de água pode estar entupida.Os filtros da sua máquina podem estar entupidos.Desligue a sua máquina e active o programa de cancelamento de programas.Contacte o serviço técnico caso o problema persista.
F8	Erro de aquecimento	. Contacte o serviço técnico.
F1	Ligou-se o alarme contra o excesso de água	. Desligue a máquina e feche a torneira.Contacte o serviço técnico.
FE	Problemas com o sistema electrónico	. Contacte o serviço técnico.
F7	Sobre-aquecimento (a temperatura da máquina é demasiada elevada)	. Contacte o serviço técnico.
F9	Problemas com a posição do divisor	. Contacte o serviço técnico.
F6	Erro do sensor de calor	. Contacte o serviço técnico.

Se uma das luzes dos programas está ligadas e a luz de Start / Pause pisca,

A porta da sua máquina está aberta. Por favor, feche-a.

Se o programa não arranca

• Verifique se a ficha eléctrica está bem ligada.
• Verifique os fusíveis interiores.
• Assegure-se de que a torneira está aberta.
• Assegure-se de que fechou a porta da máquina.
• Assegure-se de que desligou a máquina pressionando o botão Start / Pause.
• Assegure-se de que o filtro de entrada de água não está entupido.

Se as luzes não funcionam após a lavagem

Já deverá ter carregado no botão On / Off.

Se ficam restos de detergente no seu compartimento

É porque se colocou detergente quando o compartimento estava molhado.

Se se deixa água dentro da máquina após a finalização do programa

• O tubo de escoamento de água está entupido ou torcido.
• Os filtros estão entupidos.
• O programa ainda não terminou.

Se a máquina se detém durante a lavagem

• Problema eléctrico.
• Falho no abastecimento de água.
• O programa pode estar em modo stand-by.

Se se escutam barulhos de objectos a abanar e a bater em algo durante a lavagem

• A louça foi colocada de forma incorrecta.
• Os braços aspersores estão a tocar na louça.

Se ficam restos de comida na louça após a lavagem

• A louça foi incorrectamente colocada na máquina e a pressão da água não chegou a certas zonas.
• Bandejas demasiado cheias.
• Louça demasiado próxima umas das outras.
• Colocou muito pouco detergente.
• Seleccionou um programa demasiado fraco.
• Os buracos dos braços aspersores podem estar entupidos com restos de comida.
• Filtros entupidos.
• Filtros incorrectamente colocados.
• Bomba de água entupida.

Se aparecem manchas na louça

• Colocou muito pouco detergente.
• O ajuste do abrilhantador está num nível demasiado baixo.
• Não coloca sal especial durante as lavagens apesar da sua água ser demasiado dura.
• O sistema para amaciar a água está ajustado num nível demasiado baixo.
• O compartimento onde coloca o sal pode não estar bem fechado.
• Está a utilizar um detergente sem fosfato. Experimente usar um com este elemento.

Se os pratos não secam

• Seleccionou um programa sem a opção de secagem.
• O ajuste do abrilhantador está num nível demasiado baixo.
• A louça foi retirada da máquina demasiado depressa.

Se encontra manchas de oxidação na louça

• Talvez a sua louça não seja de aço inoxidável.
• Demasiados sal na água.
• O compartimento onde coloca o sal pode não estar bem fechado.
  • Caiu demasiado sal para o interior da máquina enquanto estava a encher o respectivo depósito.
• Os canos de água podem não estar em boas condições.

Ligue para um técnico especializado no caso de persistirem os problemas depois de ter realizado os passos descritos anteriormente.

INFORMAÇÃO ÚTIL

1. Se vai estar algum tempo sem colocar a máquina em funcionamento
2. Desligue a máquina da ficha eléctrica e feche a torneira.
3. Deixe a porta ligeiramente aberta para evitar a formação de odores desagradáveis.

4. Mantenha o interior da máquina sempre limpo.

5. Eliminar gotas de água

6. Lave a sua louça no programa intensivo.

7. Retire tudo o que está no interior dos depósitos de metal do interior da máquina.

8. Não coloque detergente.

9. Se colocar correctamente a sua louça, assegurará um menos consumo, ao mesmo tempo que melhorará a prestação da máquina a nível de lavagem e secagem.

10. Limpe a parte mais suja e os pedaços de restos da louça antes de a colocar na máquina.
11. Coloque a máquina a trabalhar apenas quando a mesma estive completamente cheia.
12. Use o programa de pré-lavagem apenas quando necessário.
13. Tenha em atenção a informação sobre os consumos médios de cada programa de lavagem antes de o seleccionar.
14. Uma vez que a máquina atingirá altas temperaturas, não deverá ser colocada ao lado de um frigorífico ou congelador.
15. Se o aparelho estiver instalado num local onde o risco de gelo existe, deve remover completamente a água residual do aparelho. Feche a torneira da água, desligue o tubo de entrada de água da torneira e remova a água que está no interior.

FICHA DO PRODUTO

Nome do fornecedor ou marca comercial VOX
Identificador de modelo do fornecedor	LC6745
Capacidade classificada segundo definições de colocação normalizada	12
Classe de eficiência energética*	A++
Consumo anual de energia (AEc) em kWh por ano (280 Ciclos)** 258
Consumo energético (Et) de ciclo de limpeza normalizado (kWh por ciclo) 0,90
Consumo energético no modo desligado (Po) (W) 0,50
Consumo energético no modo ligado (PI) (W) 1,00
Consumo anual de água (AWc) em litros por ano (280 Ciclos)***	3360
Classe de eficiência de secagem****	A
Programa padrão*****	Eco
Tempo de programa para ciclo de limpeza padrão (min.) 165
Duração do modo ligado (Ti) (min.)	-
Emissões de ruído acústico aéreo em dB(A) re 1 pW 52
Montagem / montagem opcional	Montagem

* A+++ (eficiência mais elevada) a D (eficiência mais baixa).
** Consumo de energia por ano, com base em 280 ciclos normais de limpeza usando um enchimento com água fria e consumo em modos de baixa energia. O consumo real de energia dependerá do modo como o aparelho é utilizado.
*** Consumo de energia por ano, com base em 280 ciclos normais de limpeza. O consumo real de energia dependerá do modo como o aparelho é utilizado.
**** Classe de eficiência de secagem numa escala de G (menos eficiente) a A (mais eficiente).
***** O programa padrão é o ciclo de limpeza normal ao qual se refere a informação da etiqueta e da ficha. Estre programa é adequado para limpiar louças com sujidade normal e é o programa mais eficiente em termos de energia combinada e consumo de água.
