PH42MLEDA4 - Televisão Philco - Manual de utilização gratuito

Tipo de produto	Televisor LED
Marca	Philco
Modelo	PH42MLEDA4
Tamanho da tela	42 polegadas (106 cm)
Resolução	Full HD (1920 x 1080)
Taxa de atualização	60 Hz
Entradas HDMI	2
Entradas USB	1
Entrada de antena	1 (RF)
Saída de áudio	1 (P2 para fones de ouvido)
Potência de áudio	2 x 10 W RMS
Alimentação	110-240 V ~ 50/60 Hz
Consumo de energia (máx.)	75 W
Consumo em espera	< 1 W
Dimensões com suporte (L x A x P)	968 x 610 x 190 mm
Dimensões sem suporte (L x A x P)	968 x 572 x 80 mm
Peso com suporte	9,5 kg
Peso sem suporte	9,0 kg
Sistema de TV	PAL-M / NTSC
Recursos especiais	Controle parental, temporizador sleep
Cor	Preto

Perguntas frequentes - PH42MLEDA4 Philco

Como ligar o televisor pela primeira vez?

Conecte o cabo de alimentação, ligue o interruptor e pressione o botão Power no controle remoto ou no painel. Siga as instruções na tela para configurar o idioma e a busca de canais.

Como conectar dispositivos externos (HDMI, USB)?

Utilize as portas HDMI ou USB na parte traseira ou lateral do televisor. Selecione a entrada correspondente pressionando o botão Source no controle remoto.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (substitua se necessário), certifique-se de que o sensor infravermelho não está obstruído e que está apontando para o televisor. Se o problema persistir, reinicie o televisor.

Como limpar a tela do televisor?

Desligue o aparelho e use um pano macio e seco. Não use produtos químicos, álcool ou materiais abrasivos. Para manchas difíceis, umedeça levemente o pano com água.

O televisor não liga. O que fazer?

Verifique se o cabo de alimentação está firmemente conectado e se a tomada está funcionando. Teste com outro aparelho. Se ainda assim não ligar, entre em contato com a assistência técnica.

Como ativar o controle parental?

Acesse o menu Configurações > Segurança > Controle Parental. Defina um código e selecione as restrições desejadas (classificação, canais).

Qual a resolução máxima suportada?

Este modelo possui resolução Full HD (1920 x 1080 pixels). É compatível com sinais de 1080p, 1080i, 720p e inferiores.

Como economizar energia com o televisor?

Ajuste o brilho e o contraste para níveis confortáveis, ative o modo Econômico no menu de imagem e desligue o televisor da tomada quando não for usado por longos períodos.

O som está baixo ou distorcido. O que fazer?

Verifique o volume e o mudo (Mute). Acesse o menu de áudio e ajuste as configurações de equalizador. Certifique-se de que o cabo de áudio externo (se usado) está conectado corretamente.

Como realizar uma busca de canais?

Pressione Menu no controle, vá em Canal > Busca Automática. Selecione o tipo de sinal (Antena/Cabo) e inicie a busca. O televisor armazenará todos os canais encontrados.

MANUAL DE UTILIZADOR PH42MLEDA4 Philco

Parabéns pela escolha de um produto da linha Philco.

Para garantir o melhor desempenho do produto, ler atentamente as recomendações a seguir.

Este manual é unificado, ou seja, pode ser usado para mais de um modelo da linha PHILCO. Algumas características ou funções podem não estar disponíveis, pois dependem do modelo adquirido.

Este Manual de Instruções traz informações das características e do funcionamento do aparelho. Não descartar este acessório após a compra, pois servirá de consulta no futuro em caso de eventuais problemas com o aparelho.

Seguir corretamente as instruções do Manual para não invalidar a garantia.

Devido aos avanços tecnológicos e ao sistema de produção por lotes, algumas das telas e ilustrações deste manual poderão ser um pouco diferentes das telas e ilustrações do seu aparelho.

RECOMENDAÇÕES

A Philco garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a sua saúde.

Cuidados com o LOCAL DE INSTALAÇÃO, PRECAUCÕES QUANTO À SEGURANÇA, MANUSEIO, LIMPEZA, e MEIO AMBIENTE são descritos a seguir e devem ser obedecidos.

INSTRUÇÕES AO USUÁRIO

Muitos dos "problemas" que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande

probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter seu aparelho a um posto de Assistência Técnica Autorizada Philco, leia atentamente o manual de instrução.

LOCAL DE INSTALAÇÃO

• Instalar o aparelho sobre uma superfície firme, plana e horizontal.
• A ventilação normal do produto não deve ser impedida.
• Deixar um espaço de no mínimo 10cm ao redor do televisor. Não cobrir o televisor quando estiver em uso.
• Não utilizar este aparelho perto de fontes de calor.
• Não operar o aparelho em ambientes abafados, como pequenas salas. Isso poderá ocasionar superaquecimento do aparelho e acarretar mau funcionamento.

PRECAUÇÕES QUANTO À SEGURANÇA

• Jamais desmontar o aparelho. Não tocar o interior do produto nem inserir um objeto metálico dentro dele.
• Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.
• Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido.
• Ao limpar a tela do aparelho, nunca usar agentes de limpeza abrasivos. Utilizar um pano macio umedecido.
• Não empregar palha de aço nem outros produtos na antena, pois eles podem danificar o televisor.
• O uso de acessórios que não sejam originais do aparelho podem prejudicar o funcionamento do produto.
• Não utilizar aparelhos que apresentem algum tipo de dano no cordão elétrico. Para substituir qualquer peça danificada, deve-se procurar um posto de Assistência Técnica Autorizada Philco.
• Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.

• Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.

• Para desconectar a TV totalmente da rede elétrica, o plugue deve estar fora da tomada.

• Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre puxe pelo plugue.
• Manter o acesso ao cabo, plugue e a tomada desimpedido.
• Produto não deve ser exposto a gotejamentos nem a respingos. Os objetos com líquidos, como vasos, não devem ser colocados sobre o produto.
• Evitar o uso prolongado do aparelho com volume superior a 85 dB. Os níveis de ruído acima deste valor podem ser prejudiciais à audição humana.

30dB	Brisa na floresta, biblioteca silenciosa	80dB	Tráfego médio na cidade, coletor de lixo.
40dB	Geladeira, sala de estar.	90dB	Metrô, máquina de contar grama.
50dB	Trânsito leve, escritório silencioso.	100dB	Serra elétrica, furadeira pneumática.
60dB	Ar condicionado a 6m, máquina de costura,	120dB	Show de rock em frente as caixas acústicas, trovão.
70dB	Aspirador de pó, secador de cabelos.	140dB	Espingarda de caça, avião a jato.

ATENÇÃO:

• Quando não for utilizar o televisor por um longo período de tempo, o usuário deve desconectá-lo da tomada elétrica para a sua segurança.
• Quando o televisor estiver conectado a uma tomada elétrica, o usuário deve estar ciente que uma pequena quantidade de corrente passa através dele mesmo que o aparelho esteja desligado.

Abaixo está a simbologia relacionada à segurança utilizada no aparelho.

O sinal em forma de raio é destinado para a presença de tensões perigosas no interior do aparelho.

O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.

Para reduzir o risco de choque elétrico ou incêndio.

MANUSEIO E LIMPEZA

• Retirar o plugue da tomada antes de realizar qualquer tipo de limpeza.
• Não limpar o gabinete do aparelho com detergentes nem solventes.
• Manter todo aparelho elétrico fora do alcance de crianças, especialmente quando estiver em uso.

• Não deixar o aparelho ligado sem ninguém por perto.

• O aparelho em modo Stand-by consome uma quantidade mínima de energia necessária para responder ao comando do controle remoto. Para evitar o consumo total de energia elétrica, remover o cabo de alimentação da tomada.

• A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.

INFORMAÇÕES IMPORTANTES:

• A exibição de imagens estáticas tais como fotografias por um longo período pode danificar a tela LCD/LED ou causar distorções permanentes.
• Para evitar futuros problemas, varie a programação exibindo imagens em movimento e em tela cheia.
• O desgaste irregular resultante da exibição constante de imagem estática, não são cobertos pela garantia.
• Devido a restrições tecnológicas do fabricante do Painel de LCD, as imagens geradas por este produto podem parecer mais claras ou escuras do que o normal em aprox. 1 ppm (parte por milhão) de pixel. O número de subpixels de um painel de LCD por tamanho: O número de Subpixels = Resolução horizontal máx. x Resolução vertical máx. x 3 Exemplo) Se a resolução máxima é 1920 x 1080, o número de subpixels será 1920 x 1080 x 3 = 6.220.800.

MEIO AMBIENTE

Embalagem

Um terço do consumo de papel destina-se a embalagens. Contribuir para a redução do consumo dos recursos naturais naturais é um dever de todos. O material utilizado para a embalagem e proteção do aparelho e acessórios é reciclável.

Pilhas

Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.

As pilhas incorporam metais pesados tóxicos. Portanto, observar a legislação local quanto ao destino adequado dos materiais que serão descartados. Pilhas e baterias nunca devem ser jogadas junto ao lixo comum.

Produto

O simples fato de ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois sabe-se que eletroeletrônicos recentes e de qualidade gastam menos energia.

Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartar, manter a mesma consciência ecológica inicial e não destinar ao lixo comum. Informar-se sobre os locais para o correto fim de vida.

A consciência ecológica depende de cada um, porém, é um ato que afeta a todos.

CONTEÚDO DA EMBALAGEM

1 Manual de Instrução
2 Guia Rápido
3 Certificado de Garantia
4 Controle Remoto

5 Adaptador RCA/P2

- ADAPTADOR RCA/P2 UTILIZADO DEVE SER O ORIGINAL DE FÁBRICA, PODENDO SER ADQUIRIDO NA ASSISTÊNCIA TÉCNICA.

PRINCIPAIS CARACTERÍSTICAS

• TV LED com recepção digital; • RESOLUÇÃO MÁXIMA: PH32 LED A2 e PH 32M LED A4-HD READY: 1366 x 768 (pixels); PH42 LED A2 e PH42M LED A4-FULL HD: 1920 x 1080 (pixels); PH46 LED A2 e PH46M LED A3-FULL HD: 1920 x 1080 (pixels);
- HD RECORDER: permite gravação de programas DTV.
- Excelente relação de taxa de contraste;
- Som estéreo (16W RMS);

• Sistema de cor automático em PAL-M | PAL-N | NTSC;
• Busca automática de canais e sintonia fina em recepção em CATV/VHF/UHF (TV DIGITAL);
• Permite conexão de vídeo e áudio com computadores;
• Entrada USB: reproduz filmes, músicas e fotos;
• Entrada HDMI;
• Entrada de Vídeo e Áudio estéreo;
• Entrada de Vídeo Componente;
  • Saída de Áudio Digital Coaxial;

• Saída de Vídeo e Áudio Estéreo;
- Menu em 3 idiomas;
• Equalizadores de som e imagem;
- Funções: ·MUTE | SLEEP | CLOSED CAPTION | T-LINK | GUIDE | INFO | DNR | GRAVES BOOST | CONTROLE

AUTOMATICO DE VOLUME | BACKLIGHT DINÂMICO | BLOQUEIO DE BOTÕES (TRAVA CRIANÇA) | BLOQUEIO DE ENTRADAS OU PROGRAMAS;

O APARELHO

É essencial conhecer profundamente o aparelho antes do uso inicial para que o usuário o manuseie corretamente.

VISTA FRONTAL

White LCD HDMI 3 4 5 6 7

1

CH:

• Alternar os canais.
- MENU - alterna entre as opções de um menu / submenu.

2

VOL:

- Ajusta o volume.

• MENU - alterna entre as opções do menu principal.
  3 MENU: menu de ajustes. OK: alterna entre as fontes de ent rad a s di s pon í vei s/ Confirma seleção.
  4 STANDBY: liga e desliga.

O posicionamento dos botões podem estar diferentes da imagem acima,
porem isso não afeta o entendimento por parte do usuário.

VISTA TRASEIRA

VGA: entrada para conexão com computador.

AIR: entrada para TV VHF e UHF – Analógica e Digital.

7

8

9

10

11

12

CABO: entrada para TV a cabo.

AUDIO PC IN: entrada de áudio analógico.

AV OUT ADAPTER: saída VÍDEO COMPOSTO do tipo P2 (cabo adaptador P2/RCA 3 vias acompanha o produto).

- Amarelo - Saída de vídeo.

• Vermelho/Branco - Saída de áudio.

AV IN ADAPTER: entrada VÍDEO COMPOSTO do tipo P2 (cabo adaptador P2/RCA 3 vias acompanha o produto).

- Amarelo - Saída de vídeo.

• Vermelho/Branco - Saída de áudio.

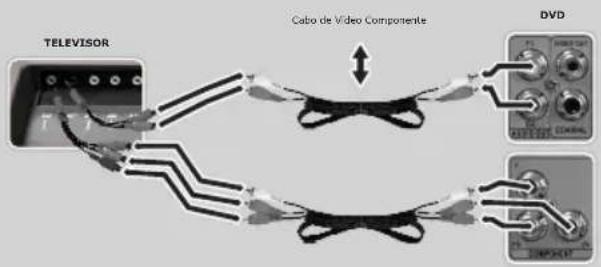

ÁUDIO INPUT (CMP): entrada de áudio para vídeo componente.

CMP ADAPTER: entrada VÍDEO COMPONENTE do tipo P2 (cabo adaptador P2/RCA 3 vias acompanha o produto).

- Verde/Azul/Vermelho - Entrada de vídeo.

O CONTROLE REMOTO

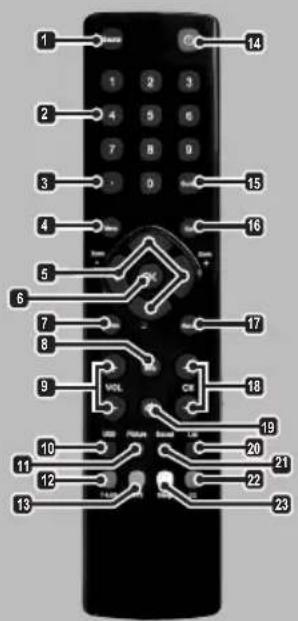

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

1

SOURCE: alternar entre as fontes de entrada.

2

TECLADO NUMÉRICO.

3 •: acesso a canal digital (ex.: 5.1, 5.2, 5.3).

4 MENU: acessa o menu principal do aparelho.

5 TECLAS DE NAVEGAÇÃO ESQUERDA E DIREITA / ALTERNA ENTRE OS FORMATOS DE TELA.

6 OK: confirmação.

7 OPTION: acesso rápido.

a INFO: exibe informações dos

programas das emissoras. Apenas para as emissoras que disponibilizem junto com o sinal digital.

9

VOLUME: aumenta e diminui o volume.

10

USB: acesso ao conteúdo do dispositivo USB.

11

PICTURE: ajuste de imagem pré-definidos.

12

T-LINK (BOTÃO VERMELHO):

- utilizado para menus da TV digital e em modo USB. - acesso ao menu T-LINK (CEC), compatibilidade de funcionalidade com cabo HDMI.

13

MTS (BOTÃO VERDE): utilizado para menus da TV digital e em modo USB.

14

POWER: Liga/desliga o televisor (modo standby).

15

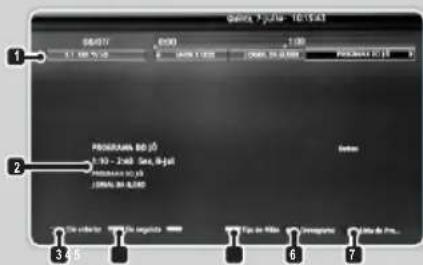

GUIDE: guia de programação eletrônica para as emissoras que disponibilizarem junto com o sinal digital.

16

EXIT: sai do menu ou retorna para modos de operação.

17

RETURN: retorna ao último canal em exibição.

18

CH+/CH-: navega entre canais sintonizados.

19

MUTE: cessa o áudio.

LIST: exibe a lista de canais pré-sintonizados.

SOUND: alterna tipos de ajuste de som pré-definidos.

BOTÃO AZUL: utilizado para menus da TV digital e em modo USB.

- habilita o recurso de legendas. O recurso deve

23

estar disponível no sinal transmitido pela estação de TV.

BOTÃO AMARELO: utilizado para menus da TV digital e em modo USB.

- escolha de um tempo para desligamento do aparelho.

O teclado numérico do controle remoto corresponde a letras do alfabeto. Para selecionar uma letra, pressionar sucessivamente o dígito correspondente. Abaixo a tabela de identificação das letras

Digito	0	+ - . 0
Digito	1	a b c A B C 1
Digito	2	d e f D E F 2
Digito	3	g h i G H I 3
Digito	4	j k I J K L 4

Digito	5	m n o M N O 5
Digito	6	p q r P Q R 6
Digito	7	s t u S T U 7
Digito	8	v w x V W X 8
Digito	9	y z Y Z ESPAÇO

IMPORTANTE:

- Esta opção é utilizada para altera o nome do canal, para isso acesse MENU/TV/CONFIGURAÇÃO DE CANAL/EDITAR CANAL e selecione o canal desejado.

PILHAS

1º PASSO: Remover a tampa do compartimento das pilhas do controle remoto.

2º PASSO: Inserir duas pilhas (AAA), assegurando-se de que a polaridade das mesmas corresponda às marcas dentro do compartimento.

3º PASSO: Recolocar a tampa no lugar.

• O controle remoto atua sobre um sensor na unidade do aparelho. Ele tem um alcance de 5 metros, e deve ser utilizado dentro de uma abertura de 30^ (em qualquer direção) em relação ao sensor do controle remoto presente no painel frontal do aparelho.
• Manter as pilhas fora do alcance de crianças. Em caso de ingestão, deve-se consultar um médico imediatamente.
• Não manusear as pilhas com objetos metálicos.
• Retirar as pilhas do controle remoto, se o usuário não for utilizá-lo por um longo período de tempo.
• Não deixar objetos entre o sensor do aparelho e o controle remoto. Isso poderá causar o mau funcionamento do controle, pois interromperá o sinal enviado ao aparelho.
• Ao utilizar o controle remoto, não pressionar as teclas utilizando força em demasia. Isto poderá comprometer o funcionamento deste acessório em curto prazo.

30° 5 m

MONTAGEM E INSTALAÇÃO

INSTALANDO O SUPORTE DE MESA E PREPARANDO PARA SUPORTE DE PAREDE

Posicionar o monitor e a base na posição mostrada na figura abaixo. IMPORTANTE: Cobrir a parte frontal (TELA LED/LCD) com um cobertor macio para evitar danos.

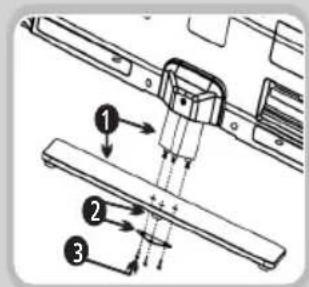

Instalando a BASE

1 Encaixar a base na haste conforme imagem.
2 Encaixar o triangulo metálico.
3 Colocar os parafusos e apertar.

- Para fixação em suporte de parede, o produto utiliza furacão patrão VESA.

- A profundidade do parafuso deve ser verificada de acordo com o suporte adquirido.

Para que se possa extrair o máximo de qualidade tanto no áudio quanto no vídeo, é necessário preparar o aparelho adequadamente.

IMPORTANTE:

- Este aparelho é bivolt automático. - Para todas as conexões de áudio mostradas a seguir, o usuário deverá efetuar a conexão de vídeo.

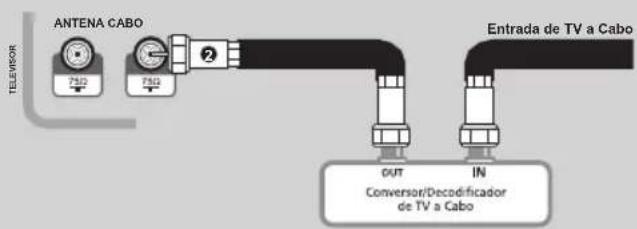

CONEXÕES DE ANTENAS

- Conectar o cabo a entrada correspondente.

CONEXÃO DA ANTENA VHF/UHF (DIGITAL)

Conectar o cabo da antena ao terminal da no painel traseiro do aparelho. Este aparelho está preparado para o sistema de TV DIGITAL. Para receber um sinal digital o usuário deve conectar uma antena própria (UHF) para captar o sinal.

(DIGITAL) TELEXOR ANTENA CABO TSG TSG

IMPORTANTE:

• Quando a intensidade do sinal digital for fraca a imagem pode travar ou até mesmo apresentar partes quadriculadas.
• Canais digitais às vezes podem transmitir programas em padrão SD (4:3),
  o que pode causar barras pretas e perda da qualidade na imagem.

1 Localizar o cabo conectado ao terminal ANT OUT no decodificador.
2 Conectar a outra extremidade do cabo ao terminal CABO no painel traseiro do aparelho.
3 Coloque o televisor no canal 3 ou 4, conforme o canal de saída da unidade decodificadora.
4 A seleção de canais é feita diretamente pelo decodificador.
5 Pressionar o botão OPTION no controle remoto para alternar entre ANTENA e CABO ou através do MENU/TV/MODO DE SINTONIA.

IMPORTANTE:

• É possível instalar um decodificar utilizando as entradas/saídas AV.
• Caso a operadora não utilize um decodificador para recepção dos canais, conectar o cabo diretamente na entrada de antena da TV, e realizar a busca de canais no modo sintonia: Cabo.

ENTRADA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

Conector Amarelo: transmite sinal de vídeo.

Conector Vermelho e branco: transmite sinais de áudio estéreo (R/L).

A ilustração a seguir simula uma conexão de vídeo composto e áudio estéreo com um DVD Player.

1 Efetuar as conexões de vídeo e áudio estéreo entre o DVD player e o televisor conforme figura abaixo.

Conectar o adaptador P2/RCA a entrada AV IN ADAPTER Conectar o CABO RCA ao DVD PLAYER e ao ADAPTADOR P2/RCA Deve-se coincidir as cores do plugue com as cores das saídas e entradas

ENTRADA VÍDEO COMPONENTE

Cabo Azul/Verde/Vermelho: transmite sinais de vídeo, cada cabo transmite uma determinada informação.

A ilustração a seguir simula uma conexão de vídeo componente e áudio estéreo com um DVD Player.

1 Efetuar as conexões de vídeo e áudio estéreo entre o DVD player e o televisor conforme figura abaixo.
2 Através da tecla SOURCE, seleccione a respectiva entrada conectada.

TELEVISOR Cabo de Video Componente DVD 120000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Conectar o adaptador P2/RCA a entrada CMP ADAPTER (conexão de vídeo). Conectar o adaptador P2/RCA a entrada AUDIO IN ADAPTER (conexão de vídeo). Conectar o CABO RCA ao DVD PLAYER e ao ADAPTADOR P2/RCA Deve-se coincidir as cores do plugue com as cores das saldas e entradas.

ENTRADA HDMI

HDMI: High-Definition multimedia Interface, ou seja, interface multimídia de alta definição.

A ilustração a seguir simula uma conexão HDMI com um Bluray Player.

1 Efetuar a conexões HDMI entre o Bluray player e o televisor conforme figura abaixo.

2 Através da tecla SOURCE, selecione a respectiva entrada conectada.

TELEVISOR Cabo HDMI DVD HOM OUT (HDMI)

IMPORTANTE:

- Ao escolher uma resolução, é normal que a imagem se torne corrompida por alguns instantes ou demore um pouco para ser exibida.

ENTRADA PC IN

É possível utilizar a TV LCD/LED Philco como um monitor de computador. Para isso seguir instruções abaixo. O desempenho do monitor está atrelado à capacidade da placa de vídeo do computador.

Conectar um cabo VGA (não incluso) entre o conector PC IN na TV e a placa de vídeo do computador. Em seguida conectar uma das extremidades do cabo de áudio (não incluso) na entrada AUDIO PC IN (conector P2) da TV e a outra extremidade na saída de áudio do PC. Em seguida, ligar o PC.

IMPORTANTE:

• As opções disponíveis para ajuste são fornecidas pela placa de vídeo do computador.
• Se ao executar uma nova configuração de vídeo e a imagem distorcer ou mesmo se ausentar, aguardar 30 segundos para reversão do ajuste e retorno à resolução anterior. Caso seja impossível efetuar o ajuste por distorções na tela, bastará reiniciar o computador.

SAÍDA DE ÁUDIO DIGITAL

Sistema de reprodução do Áudio Digital transmitido por um cabo óptico. Este meio permite transmissão sem ruídos e sem interferência.

A figura a seguir ilustra a conexão de saída de ÁUDIO DIGITAL da TV PHILCO com um amplificador.

1 Efetuar a conexão DIGITAL entre o televisor e o decodificador com a respectiva entrada digital.

Cable Optico RECEIVER

SAÍDA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

A saída de vídeo e áudio estéreo permite a conexão com um dispositivo de áudio e de vídeo externo. Prosseguir conforme instruções abaixo:

1 Efetuar as conexões de vídeo e áudio estéreo entre a TV PHILCO e o monitor externo.
2 No que diz respeito ao dispositivo externo, o usuário deverá selecionar a respectiva entrada de áudio e vídeo como fonte de entrada do aparelho.

TELEVISOR case audio e vidro padrão MONITOR EXTERNO

Conectar o adaptador P2/RCA a entrada AV OUT ADAPTER. Conectar o CABO RCA ao TELEVISOR e ao ADAPTADOR P2/RCA. O usuário deve fazer coincidir as cores do plugue com as cores das saídas e entradas.

IMPORTANTE:

- Esta função funciona apenas com o aparelho no MODO TV (ANALÓGICO) ou VÍDEO COMPOSTO e ÁUDIO ESTÉREO.

MODOS DE OPERAÇÃO

Os modos de operação do televisor correspondem às fontes de sinal. Para alternar dentre os modos de operação (fontes de entrada de sinal), seguir o procedimento abaixo:

1 Ligar o televisor.
2 Pressionar o botão SOURCE no controle remoto. A imagem ao lado será exibida na tela do televisor.
3 Utilizando as teclas de navegação do controle, escolher o modo de operação.
4 Pressionar OK para confirmar.

L310 HOME

CONFIGURANDO OS CANAIS

Este aparelho faz a busca automática por canais.

1 A busca automática por canais está disponível no SETUP do aparelho, para acessar, pressionar o botão MENU no controle remoto.
2 Utilize as teclas de navegação, selecione a opção TV, em seguida CONFIGURAÇÃO DO CANAL / PESQUISA DE CANAIS e pressione o botão OK para confirmar.

3 A tela abaixo será exibida para acompanhamento.

4 Pressionar EXIT para anular a varredura.
5 Após a varredura é possível checar a intensidade do sinal digital.
6 Acesse MENU/TV/ CONFIGURAÇÃO DE CANAL/ EDITAR CANAL, a barra indica a intensidade do sinal.

GUIA DE PROGRAMAÇÃO (Programação TV digital)

O guia eletrônico permite que o usuário visualize informações sobre a programação de determinados canais.

IMPORTANTE

• As informações do GUIA são fornecidas pelas redes de transmissão.
• A exibição é atualizada de forma dinâmica e na medida em que forem disponibilizadas.

Para acessar o GUIA DE PROGRAMAÇÃO pressionar o botão GUIDE. A tela abaixo será exibida.

04/01/17 ECON 1:00 1.1 100 % 15 B A C D E F G H I J K L M N O P Q R S T U V W X Y Z 3 4 5 6 7 PROGRAMA 80 p/s 1:10 - 2:40 Sea, 9-9p/s Programa 10 p/s J:04/01 80 x 2400 Video Video in seconds Fips in fps Demographic Video de Pro...

1 LISTA DE PROGRAMA POR CANAL
2 DETALHES DO PROGRAMA 3 BOTÃO VERMELHO: dia anterior.
4 BO TÃO VER DE: dia seguinte.

5 BOTÃO AZUL: seleciona o tipo de filtro da programação.
6 OK: coloca o programa selecionado na lista de eventos.
7 0: lista os eventos agendados.

MODO USB

IMPORTANTE:

- A PHILCO não se responsabiliza por eventuais perdas de dados contidos em dispositivos USB.

1 Para usufruir deste recurso insira um dispositivo USB em uma das entradas USB do aparelho.
2 Selecionar a entrada USB pressionado o botão USB no controle remoto.
3 Uma interface será exibida para a reprodução dos arquivos.
4 Selezione o filtro desejado e pressione ENTER.

REPRODUÇÃO DE FOTOGRAFIA.

Ao selecionar o filtro FOTOGRAFIA, os arquivos compatíveis serão exibidos em miniatura.

1 Para dar início a reprodução de todas as imagens (APRESENTAÇÃO DE SLIDE), pressionar o botão OK.

2 Para acessar os recursos de visualização, durante a apresentação, pressionar o botão OK.

- A barra de recursos aparecerá na parte de baixo da tela.

1 2 3 4 5 6

1 ZOOM DO ARQUIVO.
2 TIPO DE ARQUIVO.
3 TRANSIÇÃO DE IMAGEM EM EXECUÇÃO.
4 MENU: acessa ao menu do MODO FOTO.
5 OK: inicia e pausa a reprodução (SLIDE).
6 ARQUIVO EM VISUALIZAÇÃO.

7 EFEITO (BOTÃO AMARELO): alterna entre os e feitos de transição do modo SLIDE.
8 TEMPO DE DURAÇÃO DA IMAGEM.
9 DURAÇÃO (BOTÃO VERDE): alterna entre os tempos pré definidos.
10 FOTO EM REPRODUÇÃO/QUANTIDADE DE FOTOS DISPONÍVEIS.

REPRODUÇÃO DE MÚSICA.

Ao selecionar o filtro MÚSICA, os arquivos compatíveis serão exibidos em miniatura.

1 Para dar início a reprodução das músicas, selecione um arquivo e pressione o botão OK.

- A tela a seguir será exibida para controle.

OK (CONTROLE REMOTO): inicia e pausa a reprodução.

BARRA DE STATUS: tempo decorrido e tempo total da música.

IMPORTANTE

- Utilizar as tedas de navegação para avançar/retroceder uma faixa ou ir a um ponto específico.

REPRODUÇÃO DE FILME

Ao selecionar o filtro FILME, os arquivos compatíveis serão exibidos em miniatura.

1 Paradar início a reprodução, selecione o arquivo e pressionar o OK.

2 Para acessar os recursos de visualização, durante a apresentação, pressionar o botão OK.

- A barra de recursos aparecerá na parte de baixo da tela.

1 2 3 4 5 6 7 8 9 10 11 12 13

1 ZOOM DO ARQUIVO.
2 TIPO DE ARQUIVO.
3 NÍVEL DO VOLUME.
4 MENU: acessa ao menu do MODO VÍDEO.
5 QUANTIDADE DE ÁUDIO DISPONÍVEL / ÁUDIO EM EXECUÇÃO.
6 OK: inicia e pausa a reprodução.

7 BOTÃO VERMELHO: alterna entre os áudios disponíveis.
8 NOME DO ARQUIVO EM REPRODUÇÃO.
9 BOTÃO VERDE: ZOOM na imagem.
10 BOTÃO AZUL: alterna entre as legendas disponíveis.
11 QUANTIDADE DE VÍDEOS

12

DISPONÍVEIS.

BARRA DE STATUS: tempo decorrido e tempo total da música.

13

QUANTIDADE DE LEGENDA DISPONÍVEL / LEGENDA EM EXECUÇÃO.

IMPORTANTE

- Utilizar as teclas de navegação para avançar/retroceder uma faixa ou ir a um ponto específico.

HD RECORDER

Grava em DISPOSITIVO USB o programa em execução.

IMPORTANTE:

• Este processo funciona apenas para recepção digital.
• Para melhor qualidade e evitar travamento na gravação recomendamos o uso de HD EXTERNO.
• A gravação através de PEN-DRIVE, MP3 Player ou MP4 Player pode ser comprometida pois depende do modelo do dispositivo.
• A formatação de PEN-DRIVE deve ser no padrão FAT32.

GRAVANDO

Para iniciar a gravação o usuário deve conectar o PEN-DRIVE ou HD EXTERNO na entrada USB do televisor.

1 Pressionar o botão OPTION para acessar o menu de ACESSO RÁPIDO.
2 Seleccione a opção PVR e pressione o botão OK.

- A imagem a abaixo será exibida.

[00:00:00/01:30] Hora/Minuto 9:35:49 5.1 RBS TV HD MAIS VOÇÊ Vídeo gravado está guardado na pasta "pvr". Gravar Parar Ajuda

3 Pressionar o botão VERMELHO do controle remoto para iniciar a GRAVAÇÃO.

- A imagem REC aparecerá no canto inferior esquerdo.

4 Pressione o botão VERDE para parar a gravação.

IMPORTANTE:

• O sistema de gravação divide o programa gravado em arquivos de 4Gb.
• Para verificar todo o conteúdo gravado acesse a opção USB pressionando
  o botão USB no controle remoto.
• Caso o usuário utilize um PEN-DRIVE de baixa velocidade, a imagem pode travar durante a gravação.

O usuário também pode programar uma gravação. Para usufruir deste recurso seguir interações abaixo.

IMPORTANTE:

• Para esta opção o usuário deve usar de preferência um HD EXTERNO.
• Caso a gravação apresente falhas, trocar o dispositivo de armazenamento.

1 Pressionar o botão OPTION para acessar o menu de ACESSO RÁPIDO.
2 Seleciona a opção LISTA DE PROGRAMAÇÃO e pressione o botão OK.
3 A tela de lista de programação será exibida, pressione o botão VERMELHO do controle para adicionar uma programação de gravação.

Programer Data 1 2 3 4 5 6 7 8 9 Programer Data 2011/07/08 10:00 11:00 Programer Type Regulate Ums vnt Add User Cancel Select for Edit

1 NÚMERO DE CANAL: exibe o número do canal.
2 NOME DO CANAL
3 INICIAR DATA: data da programação.
4 TEMPO INICIAL: hora para iniciar a programação.
5 TEMPO FINAL: hora do termino da programação.

6 PROGRAMA TIPO: alterna entre gravar ou visualizar.
7 REPETIR TIPO: permite repetir a programação.
8 ADICIONAR: adiciona a programação de gravação.
9 CANCEL AR: cancela a programação de gravação.

Após o usuário fazer a configuração, pressionar o botão OK para que seja validado e EXIT para sair do menu.

IMPORTANTE:

• Este modo funciona com o aparelho em STANDBY, após a programação o usuário deve pressionar o botão POWER do controle remoto.
• Ao iniciar a gravação a TELA permanecerá desligada e o LED indicador mudará para a cor ou começará a piscar.
• Caso o usuário ligue o aparelho durante a GRAVAÇÃO EM STAND-BY não será possível desliga-lo novamente sem cancelar a gravação.

AJUSTES E CONFIGURAÇÕES

As próximas páginas deste tópico explicam como ajustar algumas configurações do televisor.

IMPORTANTE:

• Para acessar o SETUP do aparelho, pressionar o botão MENU
• Algumas funções podem não estar disponíveis, depende do modelo e versão do aparelho.

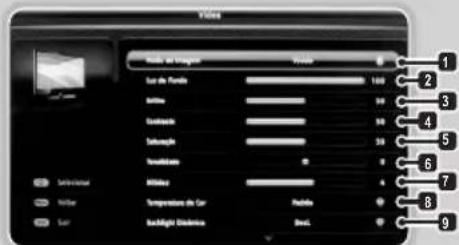

VÍDEO - Conjunto de opções para configuração do vídeo.

Venus Display at image: Venus Lue de Fonte 100 Suisse 50 Doutabo 50 Datouche 50 Insolidate 0 Média 4 Température de Car Pudite Backlight Disasterie Real

1 MODO DE IMAGEM: equalizador de imagem pré- definidos.
2 LUZ DE FUNDO: ajuste automático da luz de fundo.
3 BRILHO: ajusta o nível de brilho da imagem.
4 CONTRASTE: ajusta o nível de contraste da imagem.
5 SATURAÇÃO: ajustar o nível de saturação da imagem.
6 TONALIDADE: ajusta a tonalidade da imagem.
7 NITIDEZ: ajustar o nível de nitidez da imagem.
8 TEMP. DE COR: alterna entre os modos pré-definidos.

9 BACKLIGHT DINÂMICO: ajste manual do BACKLIGHT.
10 SENSOR LUMINOSIDADE: ajusta a iluminação do LCD de acordo com o ambiente.
11 VÍDEO AVANÇADO: configuração de vídeo avançada.
11.1 • DNR: redução de ruído dinâmico (Analógico).
11.2 • MPEG NR redução de ruído dinâmico (Digital).
11.3 • MODO CINEMA: ajuste automático de frequência da tela LCD/LED.
11.4 • TELA AZUL: habilita opção de tela azul quando estiver sem sinal.

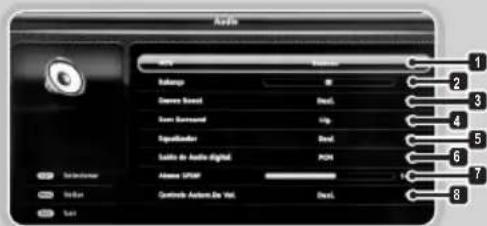

SOM - Conjunto de configurações para obter melhor qualidade de som.

1 MTS: alterna entre os programas de áudio.
2 BALANÇO: ajusta o equilíbrio do som entre os auto falantes.
3 GRAVES BOOST: reforço de

sons graves.
4 SOM SURROUND: habilita efeito de som SURROUND.
5 EQUALIZADOR: equalização de som pré-definidos.

SAÍDA DE AUDIO DIGITAL: habilita a saída de áudio digital.

ATRASO SPDIF: ajusta o atraso do áudio digital.

CONTROLE AUTOMÁTICO DE VOLUME: ajuda a estabilizar diferenças bruscas de som.

TV - Conjunto de configuração de canais.

CONFIGURAÇÃO DO CANAL: conjunto de opções para configuração dos canais

• EDITAR CANAL: altera informações do canal.

• SINT. FINA CH ANALÓGICOS: ajuste fino manual (canais analógicos).

OPÇÕES - Conjunto de opções extras.

UP3D File Audio dimensions Del. My do Verde 1 2 6

T-LINK: ajuste do recurso da função.

- permite compatibilidade de funcionalidade pelo padrão CEC, com cabo HDMI para equipamentos compatíveis com a função.

MODO SHOWROOM: habilita modo showroom (exibição de principais funções na tela do aparelho).

INFO DE VERSÃO: exibe informações sobre a versão do software do aparelho.

DEFINIÇÕES DE HORÁRIO - Ajustes de definição de horário.

Definição de Hidrála Bouta B-004 Cólfade Térmocice Hidra Sleep Times Sleeps

ZONA HORÁRIA: ajuste do fuso horário.

HORA: ajuste do horário.

2.1 • SINCRONIZAÇÃO AUTO: habilita sincronização automática com a emissora.

2.2 • LIG TIMER: ajusta o

horário para que a TV ligue automaticamente.

- DESL TIMER: ajusta a hora para a TV desligar automaticamente.

SLEEPE TIMER: permite escolher um tempo para o desligamento do aparelho.

BLOQUEIO - Conjunto de ajustes de proteção.

- Para acessar esta opção utilize a senha padrão do televisor: 0000.

- Caso o usuário esqueça a senha, utilize a senha master: 0812.

Exposure Exposure in Cnads Mioq Programos Exposure in packet Neutral Exposure de Instalação Mioq Extensão Aliente Senta Mioq Exposure 1 2 3 4 5 6 7

BLOQUEIO DE CANAIS:

bloqueia a exibição do canal.

BLOQ PROGRAMA: bloqueia o programa de acordo com a classificação escolhida.

BLOQUEIO DO PAINEL

FRONTAL: trava os botões do painel frontal.

BLOQUEIO DE INSTALAÇÃO: bloqueia a atualização.

BLOQ DE ENTRADA: bloqueia a entrada de sinal.

ALTERAR SENHA: altera a senha.

REST. BLOQUEADOS: restaura as configurações de bloqueio originais.

CONFIGURAÇÃO - Configuração das opções do televisor.

IDIOMA: permite alternar a linguagem do OSD.

MODO DE TELA: altera entre os formatos de tela.

CONFIGURAÇÃO CC: permite habilitar legenda

4

(apenas para canais que disponibilizarem).

CONFIG DE FÁBRICA: ajusta as configurações de fábrica.

• Tomada sem energia ou com mau contato. Ligar o aparelho em outra tomada.
• Botão ON/OFF no painel inferior desligado. Pressionar o botão no painel inferior para ligar.
• Botão ON/STDBY. Pressionar o botão POWER no controle remoto para ligar o aparelho.

2 CONTROLE REMOTO NÃO FUNCIONA

• Pilha gasta ou mal colocada. Verificar e trocar as pilhas.
• Fora de alcance. Usar o controle remoto de acordo com instruções contidas neste manual.

3 SEM IMAGEM OU IMAGEM RUIM/DISTORCIDA

• Cabo de A & V ligado incorretamente. Usuário está no modo AV e cabo está ligado incorretamente. Efetuar ligação conforme este manual de instruções.
• Ca nal mal sintonizado o. Seleccionar o canal correto da TV, ou verificar a antena.
• Antena mal conectada. Verifique a conexão da antena.
• Problema de recepção. Tente outro canal.
• Ajuste incorreto. Ajuste as configurações de vídeo.

4 SEM SOM OU SOM DISTORCIDO

• Volume muito baixo. Aumentar o volume através do controle remoto ou do painel frontal.
• Função MUTE ligada. Pressionar o botão MUTE no controle remoto.
• Cabo de Audio e vídeo ligado incorretamente. Usuário está no modo AV e o cabo está conectado incorretamente. Conectar os cabos (vermelho e branco) conforme este manual de instruções.

5 NÃO LOCALIZA CANAL DIGITAL

- Sem recepção digital. Verificar se a região onde o televisor está sendo utilizado já está recebendo o sinal digital, ou se a antena UHF esta corretamente conectada na respectiva entrada do televisor.

6 BARRAS PRETAS NA TELA

- Canal analógico. O canal analógico é transmitido no padrão

4:3, pare eliminar as barras pretas pressionar as teclas ASPECT para ajustar o formato da tela.

- Programa transmitimo em padrão SD (4:3). Canais digitais às vezes podem transmitir programas em padrão SD (4:3), o que pode causar barras pretas e perda da qualidade na imagem.

• Recepção fraca. Verificar a intensidade do sinal e direcionar melhor a antena.
• Antena incorreta. Verificar o tipo de antena utilizado, o padrão para TV digital é UHF. Verificar conexão de entrada para TV DIGITAL.

8 BARRA DE FUNÇÕES EXIBIDA NA TELA

- Modo Showrom Acessar o setup do aparelho para desabilitar.

GLOSSÁRIO

CLOSED CAPTION

- É uma legenda de filme ou um programa de TV, transmitida pela própria repetidora (canal).

ESTÉREO

- Sistema de som que utiliza dois canais, um esquerdo e um direito.

NTSC / PAL-M

- Sistemas de modulação dos sinais transmitidos. Brasil utiliza PAL-M e EUA utilizam NTSC.

RCA

- Tipo de conector amplamente utilizado para áudio e vídeo. Os cabos RCA possuem um plugue

em cada extremidade, que consiste em um conector central, envolvido por um anel.

STAND-BY

- O aparelho consome o mínimo de energia necessária, utilizando-a apenas para manter as funções básicas em operação.

VIDEO COMPOSTO

- Formato de transmissão de sinal de vídeo.

HDMI

- Trata-se de uma interface totalmente digital capaz de transmitir áudio e vídeo num único cabo. É também a conexão padrão para os contemporâneos leitores de BluRay.

VHF

- Designa a faixa de radiofrequências de 30 a 300 MHz. As frequências abaixo das VHF são conhecidas como Altas Frequências (High Frequencies), e as frequências acima como Ultra Altas (Ultra High Frequencies - UHF).

HD READY

- Capacidade de televisores em exibir imagens de alta definição. Aplica-se este termo a qualquer equipamento capaz de receber e exibir o sinal de alta definição, podendo ser 720i, 720p, 1080i.

FULL HD

- Capacidade de televisores em exibir imagens com resolução de 1920x1080.

ESPECIFICAÇÕES TÉCNICAS

IMAGEM/TELA

• Proporção de Imagem: 4:3 e 16:9
• Tempo de Resposta (típico): 6,5 ms

TV PH32 LED A2 e TV PH32M LED A4

• Tipo da Tela: TFT LCD de 32" com Backlight Edge LED
• Resolução Máxima: 1366 x 768 (pixels)

• Tipo da Tela: TFT LCD de 42" com Backlight Edge LED
• Resolução Máxima: 1920 x 1080 (pixels)

TV PH46 LED A2 e PH46M LED A3

• Tipo da Tela: TFT LCD de 46" com Backlight Edge LED
  • Resolução Máxima: 1920 x

1080 (pixels)

SOM

• Potência de saída (RMS): 2x8W
• Alto-falantes internos: 16 ohm
  • Auto-falantes internos: 2

RECEPCÃO

• Sintonia: Digital PLL com recepção ISDB-TB
• Modulação: PAL-M / NTSC
• Recepção: VHF/UHF/CABO (CATV)
• Recepção do sistema de TV digital Brasileiro.

CONECTIVIDADE

• Entrada de áudio L/R (Esq/Dir) e vídeo
• Entrada Y Pb Pr
• Entradas HDMI
• Entradas USB
  • VGA IN
  • Audio PC IN

• Saída Óptica de Áudio

• Entrada do tipo coaxial (75 OHMS) para conexão de antena

• Saida para Fone de Ouvido.

GERAL

• Temperatura ambiente: 0°C a 40°C
• Alimentação: 110 \~ 240V
• Frequência: 50/60 Hz
• Consumo de energia STANDBY: <1,0W

TV PH32 LED A2

- Consumo máximo: < 65,0W

TV PH42 LED A2

- Consumo máximo: < 61,0W

TV PH42M LED A4

- Consumo máximo: < 75,0W

TV PH46M LED A3

- Consumo máximo: < 85,0W

IMPORTANTE

• Em virtude de constantes aperfeiçoamentos em sua linha de produtos, a Philco reserva-se o direito de proceder, sem aviso prévio, às modificações técnicas que julgar convenientes.
• As figuras apresentadas neste manual são de caráter ilustrativo, não necessitam ser fiéis ao produto em si.

Philco ATENDIMENTO AO CONSUMIDOR 0800 645 8300

Para agilizar o seu atendimento, solicitamos que esteja próximo ao aparelho, com o número do seu CPF e a Nota Fiscal.

www.philco.com.br/FaleConosco.aspx
