Tipo de produto	Fogão de camping
Marca	Jocel
Modelo	CS-02
Categoria	Cozinha
Tipo de gás	G30 (butano) / G31 (propano)
Pressão de fornecimento	28–30 mbar (I3+) / 30 mbar (I3B/P)
Consumo total de gás	276 g/h (G30) / 272 g/h (G31)
Potência total	3,8 kW
Número de queimadores	2 no fogão + 1 no forno
Potência de cada queimador do fogão	1,6 kW
Potência do forno	0,6 kW
Tamanho do injetor (queimadores do fogão)	0,52 mm
Tamanho do injetor (forno)	0,38 mm
Diâmetro máximo de utensílio	25 cm
Diâmetro mínimo de utensílio	70 mm
Comprimento máximo da mangueira	1,5 m
Peso máximo nas prateleiras do forno	4,5 kg
Distância mínima de paredes	18 cm
Uso recomendado	Exclusivamente em exteriores
Temperatura máxima do óleo	200 °C
Tipo de acendimento	Piezoelétrico ou manual com fósforo
Inclui	Corpo, grelha dos queimadores, bandeja do forno, 2 grelhas do forno, bolsa, mangueira e regulador
Advertência	Não adequado para fritar aves

Perguntas frequentes - CS-02 Jocel

Como conectar o fogão à botija de gás?

Certifique-se de que todos os comandos estão na posição DESL (desligado). Conecte a mangueira do regulador à entrada do fogão. Abra a válvula da botija e verifique se há fugas com solução de sabão.

O que fazer se detetar uma fuga de gás?

Feche imediatamente a válvula da botija. Não acenda nenhum fogo. Se a fuga continuar, chame o seu fornecedor de gás ou os bombeiros. Não utilize o aparelho até que a fuga seja reparada.

Posso usar este fogão em interiores?

Não. Este aparelho foi projetado exclusivamente para exteriores. Não o utilize em edifícios, garagens, barcos ou veículos recreativos.

Como limpar os queimadores?

Limpe os queimadores com uma escova de arame e água com sabão quente. Use um clipe aberto para limpar os orifícios de saída de gás. Substitua os queimadores danificados.

Que distância devo manter de objetos inflamáveis?

Mantenha uma distância mínima de 18 cm de qualquer construção. A área deve estar livre de materiais combustíveis como madeira, erva, papel, etc.

Que tipo de gás devo usar?

Utilize gás G30 (butano) ou G31 (propano) de acordo com a pressão indicada na etiqueta do aparelho. Verifique a pressão de fornecimento.

Como acender o forno?

Abra a porta do forno e retire a bandeja. Pressione o comando do gás e rode-o até MAX. O queimador acenderá. Mantenha pressionado 10 segundos. Se não acender, espere 5 minutos e repita.

O que fazer se o óleo pegar fogo?

Não tente apagá-lo com água. Feche a válvula de gás imediatamente. Use um extintor químico seco tipo BC ou abafe as chamas com terra, areia ou bicarbonato de sódio. Chame os bombeiros.

Posso usar qualquer utensílio de cozinha?

Use utensílios com diâmetro entre 70 mm e 25 cm. Não utilize recipientes vazios sobre o fogo. Siga as recomendações do fabricante.

Como armazenar o fogão após o uso?

Desligue todos os comandos e feche a válvula da botija. Espere que arrefeça (<45 °C). Desconecte a mangueira e guarde o fogão na sua bolsa ou caixa, num local seco e fora do alcance de crianças.

MANUAL DE UTILIZADOR CS-02 Jocel

FOGÃO DE CAMPISMO COCINA DE CAMPING

CS-02

Agradecemos-lhe a compra do nosso Fogão de Campismo.

PORTUGUÊS

Por favor, leia este Manual de Instruções antes de acender o seu aparelho.

Depois do aparelho estar instalado, recomendamos que guarde este Manual de Instruções para referência futura.

PRECAUÇÕES:

1. NÃO deixe este aparelho sozinho enquanto está a ser utilizado. O utilizador deve permanecer próximo do produto e deve ter sempre uma visão plena do produto durante a utilização.
2. Mantenha sempre as crianças e os animais afastados do Fogão.
3. A utilização de álcool ou medicamente podem diminuir a sua capacidade de montar correctamente e em segurança este aparelho.
4. Só para uso no EXTERIOR. NÃO o utilize dentro de um edifício, garagem ou qualquer outra área fechada. NÃO o utilize dentro de caravanas, autocaravanas ou barcos. NUNCA UTILIZE este aparelho como aquecedor.
5. NÃO utilize o aparelho sob NENHUMA construção. Mantenha uma distância mínima de 18 cm de ambos os lados, na parte da frente e de trás do aparelho. Mantenha a área sem nenhum material combustível ou líquido inflamável, incluindo madeira, plantas secas e gordura, mato, papel e lonas.
6. UTILIZE SÓ numa superfície nivelada, estável e não-combustível, tal como, tijolo, cimento ou terra. NÃO utilize este aparelho numa superfície que queime ou derreta, tal como, madeira, asfalto, vinil ou plástico.
7. Mantenha a mangueira de fornecimento de combustível afastada das fontes de calor.
8. Para evitar incêndios acidentais, antes de utilizar o aparelho, assegure-se que a mangueira não está danificada e que todas as juntas e ligações não têm fugas, rodando a válvula da garrafa. Mantenha a válvula do queimador fechada e aplique um solução de água com sabão em todas as juntas e ligações. Se ouvir um som sibilante contínuo ou se a solução de água e sabão fizer bolhas, existe uma fuga. Não utilize o aparelho se existir uma fuga. Substitua as peças com defeito.
9. Apague todas as chamas antes de ligar o gás ao aparelho e antes de verificar a existência de fugas.
10. Quando cozinhar com óleo ou gordura, TEM que utilizar um termómetro.
11. Nunca deixe que o óleo ou a gordura ultrapassem a temperatura de 200°C. Se a temperatura for superior a 200°C ou se o óleo começar a deitar fumo, desligue IMEDIATAMENTE o queimador.
12. Quando cozinhar com óleo ou gordura, os materiais de extinção devem estar prontamente acessíveis. No caso de o óleo ou a gordura incendiarem, NÃO tente apagar com água. Utilize um extintor com um químico seco Tipo BC ou sufoque-o com terra, areia ou bicarbonato de soda.

13. NUNCA encha demasiado a panela com óleo, gordura ou água. Siga as instruções deste manual para alcançar os níveis adequados de óleo, gordura ou água.

14. Quando fritar com óleo, todos os alimentos TÊM que ser totalmente descongelados e secos com um pano para retirar a água em excesso. Se não descongelar totalmente nem secar os alimentos, o óleo ou a gordura podem sair da panela quando coloca os alimentos no seu interior. Siga as instruções neste manual para fritar alimentos.

15. Quando fritar, mergulhe lentamente os alimentos no óleo ou na gordura. NÃO os atire.
16. NÃO coloque uma panela vazia em cima do queimador quando está ligado. Tenha cuidado ao colocar alimentos na panela enquanto o queimador está a funcionar.
17. No caso de chover enquanto cozinha com óleo ou gordura, desligue IMEDIATAMENTE o(s) queimador(es) e o fornecimento de gás. Depois, tape a panela. NÃO tente mudar o aparelho de local nem a panela.
18. Evite mexer ou bater no aparelho para evitar que o líquido quente de cozinhar salpique.
19. NÃO mude o aparelho de local enquanto está em funcionamento. Deixe-o arrefecer até aos 45°C antes de mexer ou guardar.
20. Este aparelho estará quente durante e depois da utilização. Utilize luvas com isolamento para proteger contra as superfícies quentes ou contra os salpicos dos líquidos de cozedura.
21. No caso de incêndio, chame os bombeiros locais. Afaste-se das chamas. Não tente apagar um incêndio de óleo ou gordura com água.
22. Só utilize acessórios, tais como panelas, recomendados pelo vendedor, para garantir um desempenho e segurança adequados do produto. Nunca utilize uma panela maior do que a capacidade ou diâmetro recomendado pelo vendedor.
23. O diâmetro máximo da panela é de 25cm, o diâmetro mínimo é de 70mm.
24. Os consumidores não estão autorizados a afinar, soltar ou retirar as válvulas. Peça ajuda a um técnico para o fazer.

- Tipo de gás: este aparelho foi concebido para utilizar o seguinte tipo de gás: G30/G31. Consulte a etiqueta com os dados técnicos para informações específicas sobre o tipo de gás.

FOGÃO DE CAMPISMO

MODELO: CS-02

PAÍS DE DESTINO	CATEGORIA	TIPO DE GAS	PRESSÃO DE FORNECIMENTO (mbar)
PT, ES, FR, BE,GB, GR,IE,IT,CH	I3+	G30/G31	28-30/37
CY,CZ,DK,EE,FL,LV, LT,MT,NL,NO,SK,SI,SE	I3B/P	G30/G31	30

ESPECIFICAÇÕES:

	DIMENSÕES DO INJECTOR (mm)	ENTRADA AQUECIMENTO (kW)		CONSUMO DE GAS (g/h)
QUEIMADOR	0.52	1.6/CADA	TOTAL	276g/hPara o G30	272g/hPara o G31
FORNO	0.38	0.6	3.5kW

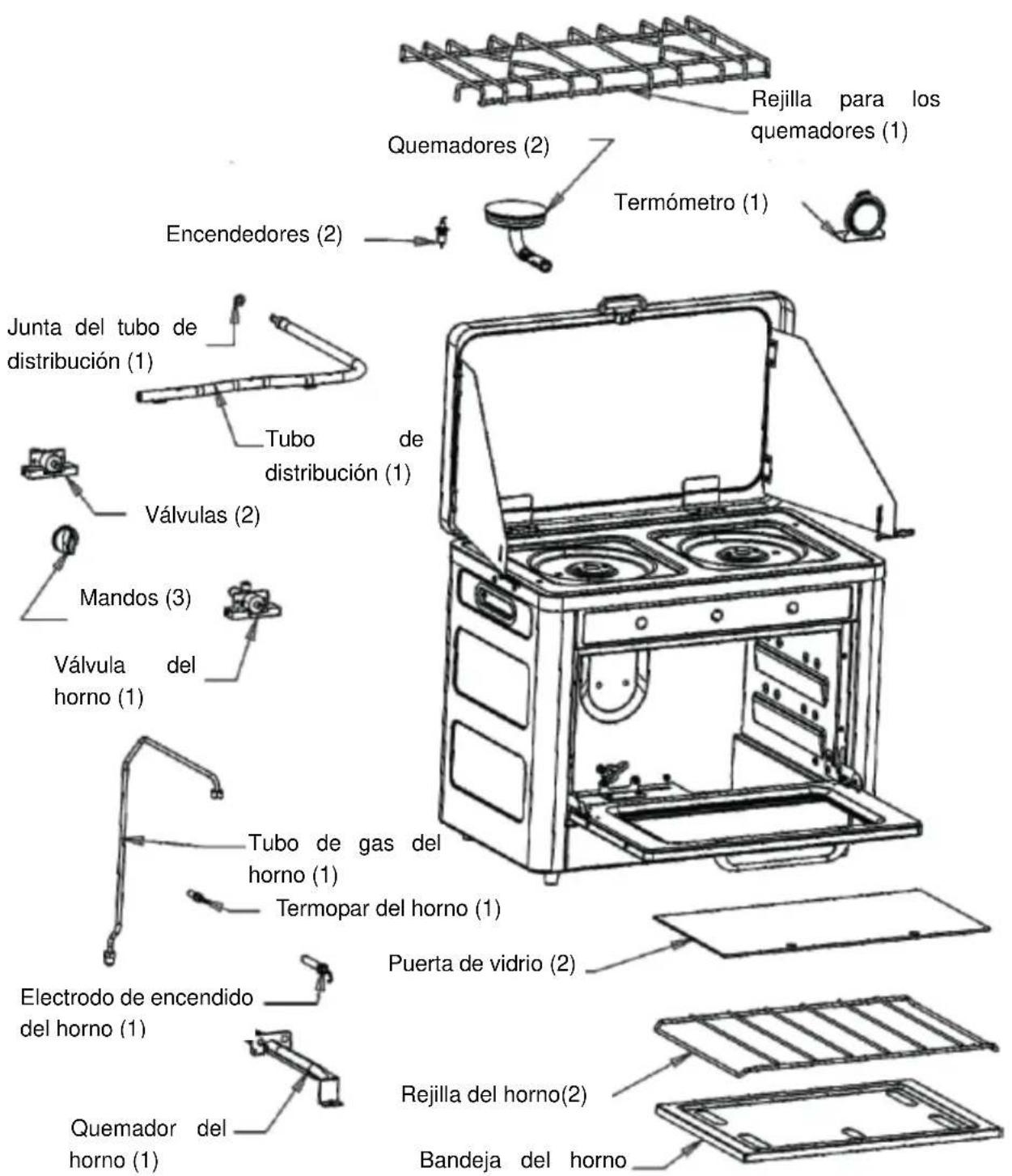

LISTA DE PEÇAS:

Quando abrir a caixa do fogão de campismo, pode encontrar duas partes importates:

• O corpo do fogão de campismo 1 unidade
• A grelha para suporte da panela 1 unidade
• A prateleira para forno 2 unidades
• O tabuleiro para pastelaria 1 unidade
• O saco de transporte 1 unidade

AVISO:

1. A grelha está no queimador superior;
2. As prateleiras e o tabuleiro estão no forno;
3. A mangueira de ligação e o regulador estão no forno;
4. As peças podem ser diferentes para diferentes clientes. Verifique primeiro com o vendedor para se certificar que compreendeu claramente cada peça.

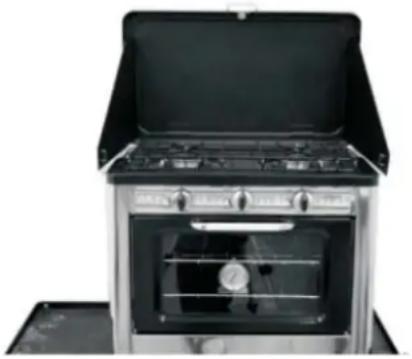

INSTRUÇÕES DE MONTAGEMS:

• Coloque o forno numa superfície nivelada e não combustível.
• Abra a tampa e encaixe as palas laterais corta-vento, como mostrado. Certifique-se que a grelha está correctamente colocada com os pinos colocados nos orifícios na parte de cima do Fogão (ver imagem).

LIGAÇÃO DO GÁS AO FOGÃO DE CAMPISMO

AVISO:

1. Para funcionamento, é necessário um regulador de gás de baixa preço. Utilize o regulador recomendado pelo fabricante ou pelo vendedor.
2. Antes de montar o regulador, por favor, verifique o tipo de gás e a pressão mostrada na garrafa de gás e certifique-se que a informação do regulador e da garrafa coincidem.
3. É necessária uma mangueira de ligação e uma garrafa de gás. O comprimento máximo não pode exceder os 1,5m.
4. A mangueira de ligação não pode estar torcida nem com nós.
5. Mude a mangueia de ligação sempre que as condições nacionais assim o exigirem.

LIGAÇÃO:

1. Certifique-se que os comandos do forno e do queimadores estão na posição “DESL” antes de ligar o fogão a uma conduta de fornecimento de gás propano.
2. Ligue a entrada do fogão à saída do regulador de gás. Esta ligação tem que ser feita com uma mangueira própria para gás LP.
3. Certifique-se que a mangueira está bem colocada e não está esticada, torcida ou dobrada.

4. Certifique-se também que a mangueira não está muito próxima de fontes de calor principalmente da parte de trás do fogão de campismo.

5. É recomendável que seja colocada uma válvula de gás manual entre o regulador da pressão do gás e a entrada do fogão para abrir e fechar o fornecimento de gás. Esta válvula tem que estar num local de fácil acesso.

1. Rode todos os comandos para a posição "DESL."

2. Certifique-se que o regulador está bem ligado à garrafa de gás.

3. Abra completamente a válvula da garrada de gás rodando a válvula manual. Se ouvir um som "áspero", desligue imediatamente o gás. Existe um fuga grande na ligação. Corrija antes de prosseguir.

4. Espalhe uma solução de água com sabão nas ligações mostradas abaixo.

1. Se aparecerem bolhas, existe uma fuga. Desligue o gás se existir uma fuga de gás. Se as fugas não puderem ser paradas, não tente repará-las. Substitua os acessórios por novos.

2. Feche sempre a válvula da garrafa depois de fazer um teste de fugas, rodando a válvula manual.

3. Antes de cada utilização, verifique se as mangueiras estão cortadas ou gastas. Substitua a mangueira se esta estiver danificada, antes de utilizar o aparelho. Utilize só as válvulas/reguladores/mangueiras especificadas pelo fabricante ou vendedor.

AVISO

- Não utilize o aparelho até fazer um teste de fugas.

- Se não conseguir parar uma fuga de gás, feche imediatamente a válvula da garrafa de gás e contacte o fornecedor de gás ou os bombeiros.

Não se incline sobre o fogão quando o está a acender.

1. Retire todos os objectos de cima do queimador para criar uma circulação de ar livre.
2. Abra a tampa. Não tente acender o fogão com a tampa fechada.
3. Abra totalmente a válvula da garrada de LP.
4. Abra lentamente a válvula de controlo para a posição "MAX". O fogão acende-se. Regule os comandos para a temperatura desejada.
5. Se a ignição não acontecer no espaço de 5 segundos, rode o queimador para a posição DESL., espere 5 minutos e repita o processo de acendimento. Se o isqueiro do Fogão não funcionar, siga as instruções para acender com um fósforo.

INSTRUÇÕES PARA ACENDER O FORNO:

Não se incline sobre o forno enquanto o está a acender.

1. Retire todos os objectos do forno para criar uma circulação de ar livre.
2. Abra a porta do forno. Não tente acender o forno com a porta fechada.
3. Retire a prateleira do fundo do forno para conseguir ver o queimador.
4. Pressione o comando do forno e rode-o lentamente para a posição "MAX". O queimador do forno acende-se. (Se acender com um fósforo, acenda o fósforo e coloque-o por cima do queimador. Rode lentamente o comando. Não coloque os braços nem a cabeça por cima do queimador).
5. Mantenha o comando pressionado durante 10 segundos.
6. Se o queimador não ficar aceso, repita o processo.
7. Volte a colocar a prateleira no fundo do forno.
8. Regule o comando para a posição desejada.
9. Se a ignição não acontecer durante 5 segundos, rode o comando do forno para o "DEL", espere 5 minutos e repita o processo de acendimento. Se o isqueiro do forno não funcionar, siga as instruções para acender com um fósforo.

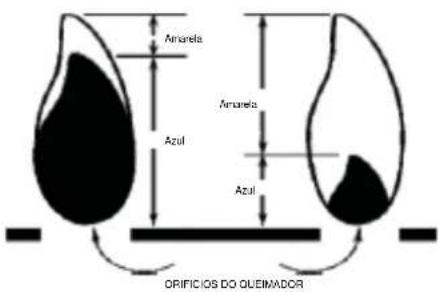

VERIFICAÇÃO DA CHAMA DO QUEIMADOR

Acenda o queimador, rode o comando para MAX ou para o MIN. Deve ver uma chama mais pequena na posição MIN. do que na MAX.. Verifique sempre a chama antes de cada utilização. Uma boa chama deve ser azul com uma pequena ponta amarela. Algumas pontas amarelas são aceitáveis uma vez que não aparecem depósitos de carbono ou fuligem.

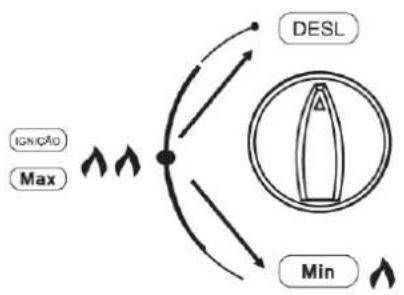

FUNCIONAMENTO:

• Depois de ter acendido o fogão e/ou forno, pode regular os comando, que têm a configuração mostrada, para a sua chama ideal e a temperatura que desejar.
• Não coloque objectos na porta de vidro, como mostrado na imagem.
• Não exceda os 4,5kg nas prateleiras do forno.
• Tenha atenção às temperaturas elevadas quando a temperatura do corpo exterior seja superior a 50°C.
• Feche o fornecimento de gás na garrafa depois de cada utilização. Qualquer modificação do aparelho pode ser perigosa.
• Não movimento o aparelho durante o funcionamento.
• Mantenha sempre as crianças e os animais afastados do aparelho.
• Este aparelho estará quente durante e após a utilização. Utilize luvas isoladas para se proteger das superfícies quentes ou de salpicos do líquido de cozedura.

• Rode para o DESL. todos os comandos e a válvula da garrafa de gás.
• Desligue a mangueira do fogão de campismo, rodando a porca de acoplamento para a esquerda, desligue o regulador da garrafa de gás como especificado pelo fabricante da garrafa.
• Não guarde a garrafa de gás num local onde as crianças brincam.
• Mantanha as chamas afastadas quando troca de garrafa de gás.

AVISO: Isto não é um brinquedo

• Antes de movimentar o produto, espere mais de 10 minutos depois de ter apagado todas as chamas e o produto ter arrefecido.
• Coloque o produto dentro de uma caixa de cartão ou de um saco quando não está a ser utilizado e o produto pode ser guardado em casa.

ATENÇÃO:

Guarde o produto num local nivelado e estável, fora do alcance das crianças.

LIMPEZA E MANUTENÇÃO DO FOGÃO

AVISO:

• Toda a limpeza e manutenção só devem ser feitas quando o aparelho está frio e com o fornecimento de gás desligado. NÃO limpe nenhuma peça dentro do forno com auto-limpeza. O calor extremo danificará o acabamento.
• Uma manutenção e cuidado correcto manterão o aparelho a funcionar de modo suave. Limpe regularmente como determinado pela quantidade de vezes que é utilizado.
• Nota: Limpe todo o aparelho uma vez por ano e aperte todos as junções e ligações regularmente (1-2 vezes por ano ou mais, dependendo do uso).
• A limpeza deve ser feita num local onde os detergentes não danifiquem o pátio, o relvado ou semelhante.

SUGESTÃO DE MATERIAIS DE LIMPEZA:

• Detergente para lavagem da louça suave.
• Escova de arame
• Esponja de limpeza
• Água quente
• Clip
• Escova suave

• O queimador deve ser limpo com um arame. A superfície do queimador deve ser limpa com água quente com detergente e uma escova suave. Limpe os orifícios de saída do gás com um clip aberto. Substituia os queimadores corroídos ou danificados porque emitem excesso de gás.
• SUPERFÍCIES PARA COZINHAR, PANELAS E CAÇAROLAS: Limpe a superfície para cozinhar com água com detergente e um pano de limpeza de nylon.
• Depois do aparelho ter arrefecido, limpe as áreas onde o acabamento e a pintura estejam queimados para minimizar o aparecimento de ferrugem.

UTILIZAÇÃO DE UM TERMÓMETRO

Antes de acender, coloque o clip do termómetro de modo a que a ponta do termómetro esteja mergulhada pelo menos 1,2 cm no óleo. Reposicione o termómetro para cozinhar, se necessário. Continue a utilizar o termómetro até desligar o queimador.

AVISO

Este aparelho não deve ser utilizado como fritadeira de aves.

SE FRITAR:

• Siga as instruções fornecidas pelo fabricante do aparelho.
• Quando cozinhar com óleo ou gordura tem que utilizar um termómetro. A colocação de água de qualquer tipo dentro do óleo quente ou da gordura quente pode provocar o derrame e queimaduras graves com o óleo. Quando fritar com óleo e gordura, todos os alimentos TÊM que estar completamente descongelados e enxutos antes de serem mergulhados na fritadeira.
• Certifique-se que o termómetro funciona correctamente. Para verificar o funcionamento do termómetro, insira-o numa panela com água a ferver e assegure-se que regista aproximadamente 100°C+10°C. Se não funcionar correctamente, substitua por um termómetro especificado pelo fabricante antes de utilizar o aparelho.
• Não encha demasiado a panela com líquido de cozedura. Nunca encha a panela mais de metade ou não ultrapasse a marca de nível máximo. (uma marca permanente na fritadeira). Se o líquido de cozedura salpicou e incendiou, não temte apagá-lo com água. Desligue imediatamente o gás na garrafa e apague as chamas com um extintor do tipo BC como recomendado pelo fabricante da fritadeira ou abafe as chamas com terra ou areia.
• Em caso de incêndio chame os bombeiros locais.
• Para evitar queimaduras acidentais com a chama ou com o líquido de cozedura, apague o queimador antes de colocar ou retirar alimentos da fritadeira.
• Quando retirar os alimentos da fritadeira, certifique-se que não caem gotas de líquido de cozinhar quente na chama.

REPARAÇÃO

Contacte a Assistência Ténica, não tente repará-lo.

ESTIMADO COMPRADOR:

Contacte a Asistência Ténica, o repare usted mismo este aparato
