CS-02 - Sartén Jocel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina de camping
Marca	Jocel
Modelo	CS-02
Categoría	Cocina
Tipo de gas	G30 (butano) / G31 (propano)
Presión de suministro	28–30 mbar (I3+) / 30 mbar (I3B/P)
Consumo de gas total	276 g/h (G30) / 272 g/h (G31)
Potencia total	3,8 kW
Número de quemadores	2 en cocina + 1 en horno
Potencia de cada quemador de cocina	1,6 kW
Potencia del horno	0,6 kW
Tamaño del inyector (quemadores cocina)	0,52 mm
Tamaño del inyector (horno)	0,38 mm
Diámetro máximo de utensilio	25 cm
Diámetro mínimo de utensilio	70 mm
Longitud máxima de manguera	1,5 m
Peso máximo en estantes del horno	4,5 kg
Distancia mínima a paredes	18 cm
Uso recomendado	Exclusivamente en exteriores
Temperatura máxima del aceite	200 °C
Tipo de encendido	Piezoeléctrico o manual con cerilla
Incluye	Cuerpo, rejilla quemadores, bandeja horno, 2 rejillas horno, bolsa, manguera y regulador
Advertencia	No apto para freír aves

Preguntas frecuentes - CS-02 Jocel

¿Cómo conectar la cocina a la bombona de gas?

Asegúrese de que todos los mandos están en posición DESL (apagado). Conecte la manguera del regulador a la entrada de la cocina. Abra la válvula de la bombona y compruebe si hay fugas con solución jabonosa.

¿Qué hacer si detecto una fuga de gas?

Cierre inmediatamente la válvula de la bombona. No encienda ningún fuego. Si la fuga continúa, llame a su proveedor de gas o a los bomberos. No utilice el aparato hasta que la fuga sea reparada.

¿Puedo usar esta cocina en interiores?

No. Este aparato está diseñado exclusivamente para exteriores. No lo utilice en edificios, garajes, barcos o vehículos recreativos.

¿Cómo limpiar los quemadores?

Limpie los quemadores con un cepillo de alambre y agua jabonosa caliente. Use un clip abierto para limpiar los orificios de salida de gas. Cambie los quemadores deteriorados.

¿Qué distancia debo mantener de objetos inflamables?

Mantenga una distancia mínima de 18 cm de cualquier construcción. La zona debe estar libre de materiales combustibles como madera, hierba, papel, etc.

¿Qué tipo de gas debo usar?

Utilice gas G30 (butano) o G31 (propano) según la presión indicada en la etiqueta del aparato. Verifique la presión de suministro.

¿Cómo encender el horno?

Abra la puerta del horno y retire la bandeja. Pulse el mando del gas y gírelo hasta MAX. El quemador se encenderá. Mantenga pulsado 10 segundos. Si no enciende, espere 5 minutos y repita.

¿Qué hacer si el aceite se incendia?

No intente apagarlo con agua. Cierre la válvula de gas inmediatamente. Use un extintor químico seco tipo BC o sofoque las llamas con tierra, arena o bicarbonato sódico. Llame a los bomberos.

¿Puedo usar cualquier utensilio de cocina?

Use utensilios de diámetro entre 70 mm y 25 cm. No utilice recipientes vacíos sobre el fuego. Siga las recomendaciones del fabricante.

¿Cómo almacenar la cocina después de usarla?

Apague todos los mandos y cierre la válvula de la bombona. Espere a que se enfríe (<45 °C). Desconecte la manguera y guarde la cocina en su bolsa o caja, en un lugar seco y fuera del alcance de niños.

MANUAL DE USUARIO CS-02 Jocel

TESTE DE FUGAS NO REGULADOR, MANGUEIRAS E VÁLVULAS

LIMPEZA DOS COMPONENTES:

Agradecemos que haya elegido nuestra Cocina de Camping.

Lea este manual antes de encender el aparato

Una vez haya instalado la cocina, le recomendamos que guarde este manual para futuras consultas.

PRECAUCIONES GENERALES

1. NO deje este aparato sin vigilancia cuando lo esté utilizando. El usuario debe mantenerse cerca de la cocina y verla claramente en todo momento durante el tiempo que esté funcionando.
2. Mantenga a niños y mascotas alejados de la Cocina en todo momento.
3. El uso de alcohol o medicamentos, ya sean recetados por el médico o no, pueden afectar a su capacidad para montar o manejar este aparato de manera segura.
4. Utilice este aparato en el EXTERIOR exclusivamente. NO lo utilice en un edificio, garaje o cualquier otra zona cerrada. NO utilice este aparato en barcos ni vehículos recreativos. NUNCA lo utilice como estufa.
5. NO ponga en funcionamiento este aparato bajo NINGUNA construcción techada. Guarde una distancia mínima de 18 cm entre esta cocina y CUALQUIER construcción. Mantenga la zona libre de materiales combustibles y líquidos inflamables, incluyendo madera, hierba y plantas secas, maleza, papel y telas.
6. Utilice este aparato ÚNICAMENTE sobre una superficie uniforme, estable y no combustible, como ladrillos, hormigón o tierra. NO lo utilice sobre ninguna superficie que pueda arder o fundirse, como madera, asfalto, vinilo o plástico.
7. Mantenga la manguera de combustible lejos de cualquier superficie caliente.
8. Para evitar incendios accidentales, antes de utilizar este aparato asegúrese de que la manguera no está deteriorada y que no hay fugas en juntas ni conexiones abriendo la llave de la bombona. Deje la llave del quemador cerrada y aplique una solución jabonosa en juntas y conexiones. Si se oye un siseo o la solución jabonosa hace burbujas, significa que hay una fuga. No utilice este aparato si hay una fuga. Sustituya las piezas defectuosas.
9. Apague todas las llamas abiertas antes de conectar el gas al aparato y comprobar si existen fugas.
10. Cuando cocine con aceite o grasa, DEBE utilizar un termómetro.
11. Nunca permita que la temperatura del aceite o de la grasa supere los 200 °C. Si la temperatura supera los 200 °C o si el aceite comienza a humear, apague los quemadores INMEDIATAMENTE.
12. Cuando cocine con aceite o grasa, debe tener a mano materiales contra incendios. En caso de incendio de aceite o grasa NO intente apagarlo con agua. Utilice un extintor químico seco tipo BC o sofoque las llamas con tierra, arena o bicarbonato sódico.

13. NUNCA llene demasiado los cacharros de cocina con aceite, grasa o agua. Siga las instrucciones de este manual para establecer los niveles adecuados de aceite, grasa o agua.

14. Cuando fría con aceite o grasa, descongele COMPLETAMENTE los alimentos y séquelos con un paño para retirar el exceso de agua Si no lo hace, el aceite o la grasa se podrían desbordar. Siga las instrucciones de este manual para freír alimentos.

15. Cuando esté friendo, sumerja los alimentos lentamente en el aceite o grasa. NO los deje caer.
16. NO coloque ningún cacharro de cocina vacío sobre un quemador activo. Tenga cuidado cuando introduzca algo en el cacharro si el quemador está encendido.
17. En caso de lluvia cuando esté cocinando con aceite o grasa, apague INMEDIATAMENTE el quemador o quemadores, cierre la llave del gas y cubra el cacharro en el que esté cocinando. NO intente mover este aparato ni el cacharro de cocina.
18. Evite golpes y sacudidas en este aparato para evitar que el líquido caliente se derrame o salpique.
19. NO mueva este aparato cuando lo esté utilizando. Deje que se enfríe hasta los 45 °C antes de moverlo o guardarlo.
20. Este aparato permanecerá caliente durante y después de su utilización. Utilice manoplas para horno o guantes de protección contra superficies calientes o salpicaduras.
21. En caso de incendio, llame a los bomberos de su localidad. Manténgase alejado de las llamas. No intente apagar un incendio de aceite o grasa con agua.
22. Utilice únicamente los accesorios (cacharros de cocina, por ejemplo) recomendados por el vendedor para que el producto funcione de manera adecuada y segura. Nunca utilice un cacharro de cocina cuya capacidad y diámetro sean mayores de lo que recomienda el vendedor.
23. El diámetro del cacharro de cocina debe ser de 25 cm máximo y 70 mm mínimo.
24. Los consumidores y minoristas no están autorizados para ajustar, soltar, quitar o cambiar las válvulas; pida ayuda a un técnico si fuese necesario realizar cualquiera de estas operaciones.

REQUISITOS Y DATOS TÉCNICOS:

- Este aparato ha sido diseñado para gas tipo G30/G31; consulte la etiqueta con los datos técnicos que se encuentra en la cocina para obtener información más específica sobre el tipo de gas.

COCINA DE CAMPING

MODELO: CS-02

PAÍS DE DESTINO	CATEGORIA	TIPO DE GAS	PRESIÓN DE SUMINISTRO (mbar)
PT, ES, FR, BE,GB, GR,IE,IT,CH	I3+	G30/G31	28-30/37
CY,CZ,DK,EE,FL,LV, LT,MT,NL,NO,SK,SI,SE	I3B/P	G30/G31	30

ESPECIFICACIONES:

	TAMAÑO INYECTOR (mm)	ENTRADA CALOR (kW)		CONSUMO DE GAS (g/h)
QUEMADOR	0.52	1.6/CADA	TOTAL	276g/hPara o G30	272g/hPara o G31
HORNO	0.38	0.6	3.8kW

LISTADO DE LAS PARTES:

Al abrir la caja de la cocina de camping encontrará dos partes importantes:

• Cuerpo de la cocina de camping 1 unid.
• Rejilla para los quemadores 1 unid.
• Bandeja para horno 1 unid.
• Rejillas del horno 2 unids.
• Bolsa 1 unid.

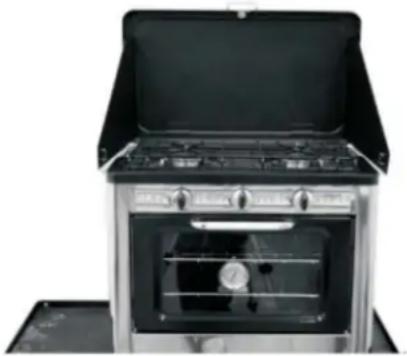

AVISO:

1. La rejilla para los quemadores se encuentra en la parte superior de la cocina
2. Las rejillas y la bandeja del horno se encuentran dentro del horno
3. La manguera de conexión y el regulador se encuentran dentro del horno

4. Las piezas pueden diferir de un cliente a otro; compruébelo antes con el vendedor para asegurarse de que comprende las piezas perfectamente.

5. Monte el horno sobre una superficie uniforme y no combustible

6. Levante la tapa y fije los cortavientos a los laterales de la cocina como se muestra en la ilustración. Asegúrese de que la rejilla de los quemadores está bien instalada con los extremos de alambre dentro de los orificios que se encuentran en la parte superior de la cocina para evitar que se mueva.

CONEXIÓN DEL GAS A LA COCINA DE CAMPING

AVISO:

1. Necesitará un regulador de gas de baja presión; utilice el regulador recomendado por el fabricante o el vendedor.
2. Antes de montar el regulador, compruebe el tipo de gas y presión que aparece en la bombona de gas y asegúrese de que concuerda con la información que aparece en la bombona.
3. Necesitará la manguera que conecta la cocina con la bombona de gas, cuya longitud no deberá ser mayor de 1,5 m.
4. No retuerza ni enrede la manguera de conexión.
5. Cambie la manguera de conexión cuando la normativa nacional así lo requiera.

CONEXIÓN:

1. Asegúrese de que los mandos de los quemadores y del horno están en posición DESL (apagado) antes de conectar la cocina a la línea de suministro de gas o propano.
2. Conecte la entrada de la cocina con la salida del regulador de gas. Realice esta conexión con una manguera especial para gas LP.
3. Asegúrese de que la manguera está bien colocada y no está estirada, enganchada o doblada.

4. Asegúrese también de que la manguera no esté demasiado cerca de fuentes de calor, especialmente en la parte trasera de la cocina de camping.

5. Se recomienda colocar una llave de gas manual entre el regulador de presión de gas y la entrada de la cocina para abrir o cerrar el suministro de gas. Esta llave deberá estar situada en un lugar fácilmente accesible.

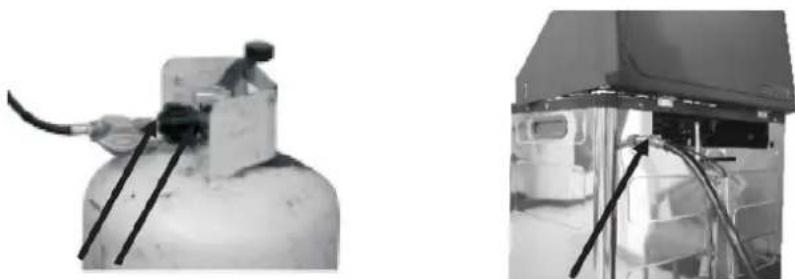

COMPROBACIÓN DE FUGAS EN VÁLVULAS, MANGUERAS Y REGULADOR

1. Ponga todos los mandos en posición DESL. (apagado)

2. Asegúrese de que el regulador está bien conectado a la bombona de gas.

3. Abra completamente la válvula de la bombona girando la llave manual. Si oye un silbido, apague el gas inmediatamente. Significa que hay una fuga importante en la conexión. Corrijala antes de continuar.

4. Aplique solución jabonosa con un cepillo en las conexiones que se indican más abajo.

1. Si aparecen burbujas, significa que hay una fuga. Apague el suministro de gas en caso de fuga. Si la fuga no se puede detener, no intente repararla. Cambie la conexión por una nueva.

2. Cierre siempre la válvula de la bombona girando la llave manual después de realizar la comprobación de fugas.

3. Antes de cada uso, compruebe si las mangueras están cortadas o desgastadas. Cambie la manguera deteriorada antes de utilizar este aparato. Utilice únicamente válvulas, mangueras y reguladores especificados por el fabricante o el vendedor.

ADVERTENCIA:

• No utilice este aparato hasta que haya comprobado si hay fugas.
• Si no puede detener una fuga de gas, cierre inmediatamente la válvula de la bombona de gas y llame a su proveedor de gas o a los bomberos.

No se apoye sobre la cocina cuando la encienda.

1. Despeje los quemadores para que el aire fluya libremente.
2. Abra la tapa. No intente encender la cocina con la tapa cerrada.
3. Abra completamente la válvula de la bombona de gas LP.
4. Gire lentamente el mando hasta la posición MAX (fuerte). La cocina se encenderá. Ajuste los mandos a la temperatura deseada.
5. Si la cocina no se enciende en 5 segundos, vuelva a poner el mando en posición DESL (apagado), espere 5 minutos y repita el proceso. Si el encendedor incorporado no funciona, siga las instrucciones para encender la cocina con una cerilla.

INSTRUCCIONES DE ENCENDIDO DEL HORNO:

No se apoye sobre la cocina cuando encienda el horno:

1. Despeje el horno para que el aire fluya libremente.
2. Abra la puerta del horno. No intente encender el horno con la puerta cerrada.
3. Retire la bandeja del horno para ver el quemador.
4. Pulse el mando del gas y gírelo lentamente hasta la posición MAX (fuerte). El quemador del horno se encenderá. Si utiliza una cerilla, enciéndala y colóquela encima del quemador. Gire el mando lentamente y mantenga la cabeza y los brazos alejados del quemador.
5. Mantenga pulsado el mando durante 10 segundos.
6. Si el quemador no se enciende, repita el proceso.
7. Vuelva a colocar la bandeja del horno sobre el quemador.
8. Ajuste los mandos a la posición deseada.
9. Si el horno no se enciende en 5 segundos, vuelva a poner el mando en posición DESL (apagado), espere 5 minutos y repita el procedimiento. Si el encendedor incorporado no funciona, siga las instrucciones para encender el horno con una cerilla.

COMPROBACIÓN DE LA LLAMA DEL QUEMADOR

Encienda el quemador y gire los mandos de MAX (fuerte) a MIN (bajo). Debería verse una llama más pequeña en la posición baja que en la fuerte. Compruebe siempre la llama antes de cada uso. Una buena llama debería ser azul con una punta pequeña amarilla. Las puntas amarillas en las llamas son aceptables siempre y cuando no aparezcan depósitos de carbón u hollín.

FUNCIONAMIENTO:

- Después de encender la cocina o el horno de gas, ajuste el mando como se muestra en la ilustración, dependiendo de la llama y temperatura que desee.

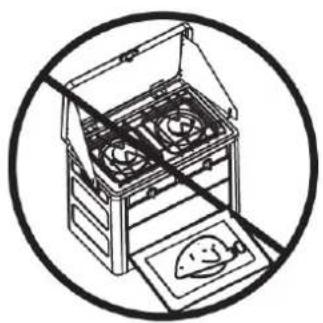

- No coloque ningún artículo sobre la puerta de cristal, tal como se muestra en la ilustración.

- No coloque más de 4,5 Kg sobre las baldas del horno.

- Vigile la temperatura cuando supere los 50 °C en la parte exterior del aparato.

- Cierre la llave del gas de la bombona después de su uso; cualquier modificación realizada en este aparato puede ser peligrosa.

- No mueva este aparato cuando esté funcionando.

- Mantenga a niños y mascotas alejados de lo aparato.

- Este aparato permanecerá caliente durante y después de su utilización. Utilice manoplas para horno o guantes de protección contra superficies calientes o salpicaduras.

DESCONEXIÓN DE LA BOMBONA DE GAS

- Ponga todos los mandos en posición DESL (apagado) y cierre la llave de la bombona

- Desconecte la manguera de la cocina de camping girando la tuerca en sentido contrario a las agujas del reloj y desconecte el regulador de la bombona de gas según las indicaciones del fabricante de la bombona.

- No guarde la bombona de gas en un lugar donde jueguen los niños.

- Manténgase alejado de la llama cuando cambie la bombona.

ADVERTENCIA: Esto no es un juguete para niños

• Antes de mover este aparato, espere más de 10 minutos después de haber apagado todas las llamas y que el aparato se haya enfriado.
• Guarde este aparato en su caja o en la bolsa cuando no lo vaya a utilizar; puede guardarlo dentro de casa.

ATENCIÓN:

Guarde este aparato sobre una superficie uniforme y estable, fuera del alcance de los niños.

LIMPIEZA Y MANTENIMIENTO DE LA COCINA DE CAMPING

ADVERTENCIA

• Realice todas las operaciones de limpieza y mantenimiento cuando el aparato esté frío y el gas cerrado. NO limpie ninguna pieza en un horno autolimpiable. El calor extremo podría dañar los acabados.
• Un correcto cuidado y mantenimiento harán que este aparato funcione sin problemas. Limpie este aparato con regularidad dependiendo de la frecuencia de su uso.
• Nota: Realice una limpieza completa de este aparato cada año y ajuste todas las piezas regularmente (1-2 veces al año o más dependiendo de su uso).
• Realice la limpieza en un lugar donde los detergentes no dañen la superficie del patio, césped o similar.

PRODUCTOS DE LIMPIEZA RECOMENDADOS

• Lavavajillas líquido suave
- Cepillo de alambre
- Estropajo de nylon
- Agua caliente
- Clip sujetapapeles
• Cepillo con cerdas metálicas suaves

LIMPIEZA DE LAS PARTES:

• Limpie los quemadores con alambre. Utilice agua jabonosa caliente y un cepillo de cerdas metálicas suaves para limpiar la superficie del quemador. Limpie los orificios de salida del gas obstruidos con un clip sujetapapeles abierto. Cambie los quemadores oxidados o deteriorados que podrían emitir un exceso de gas.
• SUPERFICIES Y CACHARROS DE COCINA: Limpie la superficie con agua jabonosa y un estropaio de nylon.
• Después de que el aparato se haya enfriado, limpie las zonas donde la pintura y los acabados se hayan quemado para minimizar la oxidación.

UTILIZACIÓN DE UN TERMÓMETRO

Antes de encender la cocina, coloque el termómetro de manera que al menos 1,2 cm de la punta del termómetro queden sumergidos en aceite. Cambie el termómetro de posición si es necesario para cocinar. Siga utilizando el termómetro hasta que apague el quemador.

ADVERTENCIA

Este aparato no ha sido diseñado para ser utilizado como freidor de aves.

PARA FREÍR:

• Siga las instrucciones del fabricante del aparato.
• Cuando cocine con aceite o grasa, utilice un termómetro. La introducción de agua en el aceite o grasa de cocción podría provocar desbordamiento y graves quemaduras debido a las salpicaduras de aceite y agua caliente. Cuando fría con aceite o grasa, descongele COMPLETAMENTE los alimentos y séquelos con un paño para retirar el exceso de agua antes de introducirlos en la freidora.
• Asegúrese de que el termómetro funciona bien. Para comprobar el termómetro, introdúzcalo en un cazo con agua hirviendo y observe si registra 100 °C + 10 °C aproximadamente. Si no funciona adecuadamente, consiga un termómetro de repuesto recomendado por el fabricante antes de utilizar este aparato.
• No llene demasiado el cacharro con líquido de cocción. Nunca lo llene más de la mitad ni pase de la línea de llenado (marca permanente que se encuentra en la freidora). Si se derrama líquido de cocción y prende fuego, no intente apagarlo con agua. Cierre inmediatamente la llave del gas de la bombona y:
• Apague las llamas utilizando un extintor tipo BC recomendado por el fabricante de la freidora o
• Sofoque las llamas con tierra o arena
• En caso de incendio, llame a los bomberos de su localidad.
• Para evitar quemaduras accidentales provocadas por la llama del quemador o líquidos, apague el quemador antes de introducir o retirar alimentos de la sartén.
• Cuando retire alimentos de la freidora, asegúrese de evitar quemaduras provocadas por el goteo.

REPARACIÓN
