MANUAL DE UTILIZADOR PBS16BT Philco

No MODIFICAÇÃO POR DATA			SOLICITANTE
0	Liberação de Arquivo	Amanda	-	01-11-2017
1	Alteração da tampografia	Amanda	Andrees	06-12-2017
2	Alteração do módulo Bluetooth	Amanda	Andrees	03-05-2018
3	Adição da informação de conexão de dois aparelhos no modo Bluetooth	Amanda	Engenharia	21-08-2018
4	Atualização no tópico de carregamento de bateria	Amanda	Engenharia	05-03-2019

Parabéns pela escolha de mais um produto de nossa linha.

Para garantir o melhor desempenho de seu produto e não invalidar a garantia, o usuário deve ler atentamente as instruções a seguir. Recomenda-se não jogar fora este Manual de Instruções. Ele deve ser guardado para eventuais consultas.

Devido aos avanços tecnológicos e ao sistema de produção por lotes, poderão existir pequenas divergências entre o aparelho e alguma ilustração ou descrição de funcionamento de algum recurso deste Manual. Tal fato, porém, não prejudica o entendimento por parte do usuário.

CUIDADOS

A Fabricante garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a saúde do usuário.

Os cuidados descritos a seguir e devem ser obedecidos.

INSTRUÇÕES AO USUÁRIO

Muitos dos “problemas” que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter o aparelho a um posto de Assistência Técnica Autorizada Philco, o usuário deve ler atentamente o Manual de Instrução.

LOCAL DE INSTALAÇÃO

• A ventilação normal do produto não deve ser bloqueada. Os orifícios de ventilação devem ficar sempre desobstruídos. Não envolver o aparelho todo em espuma.
• Não deixar o aparelho exposto à luz solar direta.
• O produto não deve ser exposto a gotejamentos nem a respingos. Objetos com líquidos, como vasos, não devem ser colocados sobre o produto.
• Instalar o aparelho de modo que o cabo de alimentação possa ser desconectado imediatamente da tomada da rede elétrica em caso de alguma anormalidade.

PRECAUÇÕES QUANTO À SEGURANÇA

• Não tocar o interior do produto nem inserir um objeto metálico. Qualquer uma dessas operações poderá causar choque elétrico ou falhas no aparelho.
• Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.
• Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido
• O uso de acessórios que não sejam originais pode prejudicar o funcionamento do produto e a perda da garantia.

• Não tentar consertar o aparelho em casa. Quando precisar, levar a uma Assistência Técnica Autorizada.

• Não utilizar aparelhos apresentando qualquer tipo de dano no cordão elétrico, no plugue ou em outros componentes.

• É recomendável que o usuário anote o número de série presente na região inferior do aparelho.
• Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.
• Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.
• Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre segurar na base do plugue.
• Evitar o uso prolongado do aparelho com volume superior a 85 dB. Níveis de ruídos acima deste valor podem ser prejudiciais à audição humana.

NÍVEIS DE DECIBEIS EXEMPLOS PARA SIMPLES COMPARAÇÃO

30 dB Brisa na floresta, biblioteca silenciosa

40 dB Geladeira, sala de estar

50 dB Trânsito leve, escritório silencioso

60 dB Ar condicionado, a seis metros de distância, máquina de costura

70 dB Aspirador de pó, secador de cabelos

80 dB Tráfego médio na cidade, coletor de lixo

90 dB Metrô, máquina de cortar grama

100 dB Serra elétrica, furadeira pneumática

120 dB Concerto de Rock em frente às caixas acústicas, trovão

140 dB Espingarda de caça. Avião a jato

Abaixo está a simbologia relacionada à segurança utilizada no aparelho

O sinal em forma de raio é destinado a alertar o usuário para a presença de tensões perigosas no interior do aparelho. Tocar componentes internos poderá resultar em choque elétrico.

O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.

Para reduzir o risco de choque elétrico ou incêndio, não abrir o gabinete do aparelho.

MANUSEIO E LIMPEZA

• Não limpar o gabinete do aparelho com detergentes nem solventes.
• Não deixar o aparelho ligado sem ninguém por perto.
• A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.

MEIO AMBIENTE

•Embalagem

Um terço do consumo de papel destina-se a embalagens. E alguns têm um período de uso inferior a 30 segundos. É necessário, portanto, contribuir para a redução do consumo dos recursos naturais.

É reciclável o material utilizado para a embalagem e a proteção do aparelho e dos acessórios. Ex.: Caixas de papelão, plásticos, isopores, etc. podem e devem ser reciclados sempre que possível.

•Pilhas

Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.

As pilhas incorporam metais pesados tóxicos. Portanto, é preciso observar a legislação local quanto ao destino adequado dos materiais que serão descartados. As pilhas e as baterias nunca devem ser jogadas no lixo comum.

•Produto

O simples fato de o usuário ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois se sabe que eletroeletrônicos recentes e de qualidade gastam menos energia.

Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartá-lo, o usuário deve manter a mesma consciência ecológica da época da compra; não destiná-lo ao lixo comum. É importante informar-se sobre os locais corretos para o descarte das pilhas.

A consciência depende de cada um, porém, é um ato que afeta a todos.

CONTEÚDO DA EMBALAGEM

• Manual de Instrução.
  • Cabo USB / Micro USB

PRINCIPAIS CARACTERÍSTICAS

• Bluetooth 4.1;

• Entrada AUX P2 (3,5mm);
  • Bateria Recarregável de 2.200mAh;

• Teclado emborrachado;
  • Cordão para transporte;
  • IPX6 (Proteção contra jatos d'água)

O APARELHO

É essencial conhecer o aparelho antes do uso inicial para o correto manuseio dele. Nesta sessão o usuário irá encontrar a localização dos botões de operação, das conexões possíveis e necessárias.

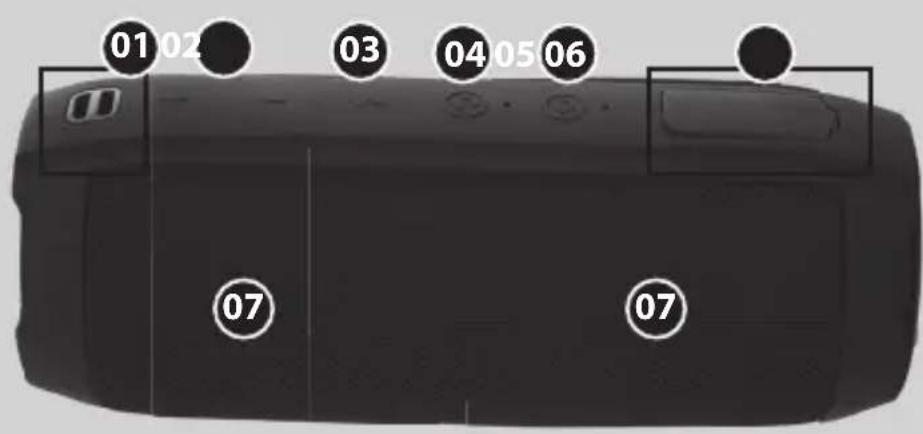

VISTAS

01 02 03 04 05 06 07 07

08 09

03.PLAY / PAUSE: inicia / pausa a reprodução.

04.PAIR / HANDS FREE: habilita a conexão bluetooth / possibilita atender ligações através do aparelho sem tocar em seu smartphone.

05.POWER: liga ou desliga o aparelho.

06.TAMPA DE PROTEÇÃO AUX / MICRO

USB: tampa de vedação das conexões AUX / MICRO USB.

07.ALTO FALANTES

08.LINE IN: entrada auxiliar (P2) de áudio

estéreo.

09.PORTA MICRO USB: Exclusivo para carregamento da bateria do aparelho.

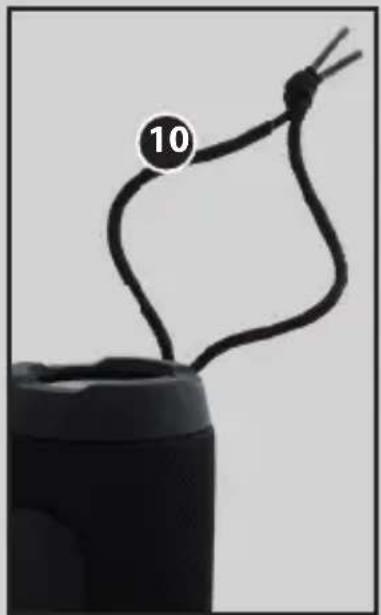

10.CORDÃO PARA TRANSPORTE

MODOS DE OPERAÇÃO

BATERIA INTERNA:

Este modelo possui bateria interna o que torna prático para transportar e usar quando desejar.

A bateria interna possui capacidade de 2.200mAh que neste caso permite uma autonomia de até 10 horas (dependendo dos arquivos a serem reproduzidos e volume de reprodução).

1. Conecte o cabo de alimentação no aparelho e a outra extremidade na rede elétrica.
2. Para carregar completamente a unidade, o usuário deve deixar o aparelho conectado à rede elétrica por aproximadamente 6 à 7 horas. Na primeira carga recomenda-se uma carga de 8 horas

Indicador status da Bateria:

O LED vermelho (indicador) acenderá quando conectar o cabo USB a uma fonte 5V, preferencialmente que suporte a corrente máxima de 1000mA. Quando aceso, indica que a bateria está carregando.

Quando a bateria estiver completamente carregada o led indicador do botão POWER apagará.

Quando o aparelho estiver em uso e a bateria ficar baixa, o produto irá emitir um breve sinal sonoro “Low Battery” indicando que a bateria está com pouca carga, logo após, o produto irá desligar.

OBS.: É possível que em músicas com mais batidas ocorra um breve corte no áudio em sons mais graves, isso é normal quando a bateria estiver com pouca carga.

Pressione o botão POWER por cerca de 3 segundos para ligar o produto.

CONEXÃO BLUETOOTH

Conectando com o aparelho

Para parear um dispositivo com o aparelho, deve-se proceder da seguinte forma:

01.Ligue o PBS16BT EXTREME.

- O LED indicador (BRANCO) do botão POWER ficará aceso.

1. Pressione o botão PAIR / HANDS FREE durante 3 segundos para habilitar a conexão Bluetooth.

- Após habilitar a conexão Bluetooth, o LED indicador (AZUL) do botão PAIR / HANDS FREE começará a piscar pausadamente.

03.Configurar a função Bluetooth no dispositivo.

1. Selecionar "PBS16BT" na lista de aparelhos encontrados pelo seu dispositivo.

2. Não é necessário a inclusão de senha, apenas confirme a operação.

- Após a conexão o PBS16BT emitirá um sinal sonoro e o LED indicador (AZUL) do botão PAIR / HANDS FREE ficará aceso.

OBS.: Em resumo o indicador da função Bluetooth tem dois modos:

-LED Azul piscando rapidamente: desconectado, pronto para realizar conexão.

-LED Azul piscando pausadamente: função Bluetooth habilitada e pronta para conexão.

-LED Azul aceso: produto conectado (LINE IN) ou pareado (Bluetooth).

Conectando com 2 aparelhos diferentes

Para parear dois dispositivos com o aparelho, deve-se proceder da seguinte forma:

01.Ligue o PBS16BT EXTREME.

- O LED indicador (BRANCO) do botão POWER ficará aceso.

1. Pressione o botão PAIR / HANDS FREE durante 3 segundos para habilitar a conexão Bluetooth.

- Após habilitar a conexão Bluetooth, o LED indicador (AZUL) do botão PAIR / HANDS FREE começará a piscar pausadamente.

03.Configurar a função Bluetooth no 1º dispositivo.

1. Selecionar "PBS16BT" na lista de aparelhos encontrados pelo seu dispositivo.

2. Não é necessário a inclusão de senha, apenas confirme a operação.

- Após a conexão o PBS16BT emitirá um sinal sonoro e o LED indicador (AZUL) do botão PAIR / HANDS FREE ficará aceso.

1. Desabilite o Bluetooth no 1º dispositivo.

2. Conecte o Bluetooth no 2º dispositivo, conforme seção anterior.

08.Habilite novamente o Bluetooth no 1º dispositivo. Dessa forma, dois dispositivos diferentes estarão conectados ao PBS16BT.

1. Reproduza a música deseja através de um dos dispositivos conectados.

2. Para reproduzir a música através do 2º dispositivo, pause a reprodução do 1º dispositivo e então inicie a reprodução através do 2º dispositivo.

OBS.: Não é possível reproduzir através dos dois dispositivos ao mesmo tempo.

Reproduzindo música

Para reproduzir as músicas contidas no dispositivo através do PBS16BT realizar os passos abaixo:

1. Conecte o dispositivo ao PBS16BT conforme seção anterior.
2. Inicie a reprodução no dispositivo usando o Player desejado (caso não funcione execute o Player padrão do seu dispositivo).
   03.O áudio começará a ser reproduzido pelo PBS16BT, ajuste o áudio no seu dispositivo externo em volume máximo e passe a controlar o volume pelo PBS16BT. Se desejar, pode também deixar o volume do PBS16BT em nível máximo e controlar a intensidade de volume pelo seu dispositivo móvel.

A troca de faixa pode ser feita apenas pelo dispositivo móvel;

- O volume pode ser controlado pelo dipositivo móvel e pelos botões + e – no teclado do seu PBS16BT EXTREME. Notar que o aparelho emitirá um bipe quando chegar no volume mínimo ou no volume máximo do produto.

- A conexão Bluetooth suporta a distância de aproximadamente 8\~10 metros sem obstáculos.

OBS.: O dispositivo externo (celular, smartphone, tablet, etc) deve ser compatível ao protocolo A2DP (Advanced Audio Distribution Profile) que já é muito comum nos produtos mais modernos.

ENTRADA LINE IN (P2):

1. Conectar o dispositivo móvel à entrada LINE IN do PBS16BT EXTREME.
2. Automaticamente o LED Bluetooth ficará aceso na cor azul AZUL indicando que a conexão P2 está ok.
3. Inicie a reprodução no dispositivo usando o Player desejado (caso não funcione execute o Player padrão do seu dispositivo).
4. Manter o volume do dispositivo no máximo e controlar o volume através do PBS16BT EXTREME.

FUNÇÃO HANDS FREE

Caso receba uma chamada durante a reprodução de músicas, o aparelho irá reproduzir o toque do dispositivo conectado.

• Para atender a chamada, pressione o botão PAIR / HANDS FREE.
• Será possível conversar durante a ligação utilizando o aparelho PBS16BT EXTREME sem tocar no smartphone.
• Para finalizar a chamada pressione novamente o botão PAIR / HANDS FREE.

OBS.: Essa função funcionará apenas no modo Bluetooth.

01.APARELHO NÃO LIGA.

-Adaptador AC/DC:

Conectar o Adaptador AC/DC e verificar se não há mau contato na tomada, e se o LED da bateria acende indicando que está carregando.

• Bateria com carga baixa:

Recarregar a bateria conforme instrução do manual.

02.SEM SOM.

•Volume muito baixo:

Aumentar o volume no aparelho e também no dispositivo móvel.

Verificar capítulo de conexão Bluetooth e status do LED Azul de acordo com manual.

- Aparelho fora de alcance quando usado Bluetooth:

Aproximar o aparelho da unidade, afastar de equipamentos que gerem campos magnéticos (micro-ondas, antenas, etc)

- Aparelho atualmente em ligação:

O áudio é interrompido quando receber uma ligação telefônica, normalmente a conexão retorna automaticamente após encerrar a ligação, caso contrário conecte novamente o dispositivo.

•Aparelho incompatível:

O aparelho deve possuir perfil A2DP (Advanced Audio Distribution Profile).

03.ÁUDIO COM CORTE NO SOM.

- Aparelho fora de alcance quando usado Bluetooth:

Aproximar o aparelho da unidade, afastar de equipamentos que gerem campos magnéticos (micro-ondas, antenas, etc)

• Bateria com carga baixa:

Recarregar a bateria conforme instrução do manual.

ESPECIFICAÇÕES TÉCNICAS

ÁUDIO

•Potência Sonora: 20W RMS
•Alto - Falante: 1,5"
- Impedância do Alto Falante: 4Ω

BLUETOOTH

• Sistema de comunicação: 4.1
  •Faixa de Comunicação: 8 \~10m
  •Perfil: A2DP

GERAL

•Alimentação DC: 5V - 1000mA
- Consumo máximo: < 23W

As marcas de certificação são referentes ao módulo F-6699 presente neste produto.

Cód. Homologação 02520-18-10339

"ESTE EQUIPAMENTO OPERA EM CARÁTER SECUNDÁRIO, ISTO É, NÃO TEM DIREITO A PROTEÇÃO CONTRA INTERFERÊNCIA PREJUDICIAL, MESMO DE ESTAÇÕES DO MESMO TIPO, E NÃ PODE CAUSAR INTERFERÊNCIA A SISTEMAS OPERANDO EM CARÁTER PRIMÁRIO"

IMPORTANTE

• A Philco reserva-se o direito de proceder, sem aviso prévio, às modificações técnicas que julgar conveniente.
• As figuras apresentadas neste Manual são de caráter ilustrativo; portanto, não necessitam ser totalmente fiéis ao produto.

CERTIFICADO DE GARANTIA ÁUDIO E VÍDEO

A Fabricante solicita ao consumidor a leitura prévia do Manual de Instruções para a melhor utilização do produto. A Fabricante garante seus produtos contra defeitos de fabricação durante o período estabelecido, contados a partir da data de entrega do produto expresso na nota fiscal de compra. Conforme modelo a seguir:

ÁUDIO E VÍDEO
GARANTIA LEGAL*	90 Dias
GARANTIA ADICIONAL	270 Dias
GARANTIA TOTAL**	360 Dias

*A GARANTIA LEGAL É DE 90 DIAS E TEM SEU INÍCIO NA DATA DE AQUISIÇÃO DO PRODUTO.

**A GARANTIA TOTAL É A SOMA DA GARANTIA LEGAL MAIS A GARANTIA ADICIONAL.

• Os controles remotos terão garantia legal de 90 dias, mais 90 dias de garantia adicional, totalizando 180 dias.
• Os acessórios terão somente garantia legal de 90 dias.

A Fabricante prestará serviços de Assistência Técnica, tantos os gratuitos quanto os remunerados, somente nas localidades onde mantiver Postos Autorizados.

Em locais onde não haja Postos Autorizados, o produto deverá ser transportado, por conta e risco do consumidor. A relação de Postos Autorizados está disponível através do site www.philco.com.br ou através do SAC (47) 3431-0499. Se o consumidor vier a transferir a

propriedade deste produto, a garantia ficará automaticamente transferida, respeitando o prazo de validade, contado a partir da primeira aquisição. Produtos que necessitam de serviço de instalação terão despesas e responsabilidades por conta do consumidor. O compromisso de garantia cessará caso:

• O produto seja examinado, adulterado ou consertado fora de Assistência Técnica Autorizada.
• Ocorra a utilização de peça ou componente não original.
• O produto seja ligado em tensão diferente daquela para qual foi projetado.
• O defeito seja decorrente de uso inadequado ou negligência do consumidor em relação às instruções do manual.
• Danos sejam causados por ação de agentes da natureza (enchentes, maresia, raios, etc.).
• O produto seja utilizado para fins não domésticos.
• Não sejam seguidas as recomendações de conservação, conforme manual.
• Ausência ou adulteração do número de série.

Philco ATENDIMENTO AO CONSUMIDOR (47) 3431-0499 www.philco.com.br
