MANUAL DE UTILIZADOR PCX80D Philco
| No MODIFICAÇÃO POR DATA | |||
| 0 | AmandaLiberação de 2015 | ||
| 1 | AmandaRenção de 2016 | ||
| 2 | AmandaRenção de 2017 | ||
| 3 | AmandaUnificação de 2017 | ||
| 4 | AmandaAtualização de 2018 | ||
| 5 | AmandaAtualização de 2019 | ||
| 6 | AmandaAlteração de 2020 | ||
Parabéns pela escolha de um produto da linha Philco.
Para garantir o melhor desempenho do produto, é importante ler atentamente as recomendações a seguir.
Devido aos avanços tecnológicos e ao sistema de produção por lotes, poderão existir pequenas divergências entre o aparelho e alguma ilustração ou descrição de funcionamento de algum recurso deste Manual. Tal fato, porém, não prejudica o entendimento por parte do usuário.
Importante seguir corretamente as instruções do Manual para não invalidar a garantia.
RECOMENDAÇÕES
A Philco garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a saúde do usuário.
Os cuidados com o LOCAL DE INSTALAÇÃO, PRECAUÇÕES QUANTO À SEGURANÇA, MANUSEIO, LIMPEZA e o MEIO AMBIENTE são descritos a seguir e devem ser obedecidos.
INSTRUÇÕES AO USUÁRIO
Muitos dos “problemas” que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter o aparelho a um posto de Assistência Técnica Autorizada Philco, o usuário deve ler atentamente o Manual de Instrução.
LOCAL DE INSTALAÇÃO
- A ventilação normal do produto não deve ser bloqueada. Os orifícios de ventilação devem ficar sempre desobstruídos. Não envolver o aparelho todo em espuma.
- Não deixar o aparelho exposto à luz solar direta.
- O produto não deve ser exposto a gotejamentos nem a respingos. Objetos com líquidos, como vasos, não devem ser colocados sobre o produto.
- Instalar o aparelho de modo que o cabo de alimentação possa ser desconectado imediatamente da tomada da rede elétrica em caso de alguma anormalidade.
PRECAUÇÕES QUANTO À SEGURANÇA
- Não tocar o interior do produto nem inserir um objeto metálico. Qualquer uma dessas operações poderá causar choque elétrico ou falhas no aparelho.
- Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.
- Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido
- O uso de acessórios que não sejam originais pode prejudicar o funcionamento do produto e a perda da garantia.
- Não tentar consertar o aparelho em casa. Quando precisar, levar a uma Assistência Técnica Autorizada PHILCO.
- Não utilizar aparelhos apresentando qualquer tipo de dano no cordão elétrico, no plugue ou em
outros componentes.
- É recomendável que o usuário anote o número de série presente na região inferior do aparelho.
Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.
- Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.
- Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre segurar na base do plugue.
- Evitar o uso prolongado do aparelho com volume superior a 85 dB. Níveis de ruídos acima deste valor podem ser prejudiciais à audição humana.
NÍVEIS DE DECIBEIS EXEMPLOS PARA SIMPLES COMPARAÇÃO
30 dB Brisa na floresta, biblioteca silenciosa
40 dB Geladeira, sala de estar
50 dB Trânsito leve, escritório silencioso
60 dB Ar condicionado, a seis metros de distância, máquina de costura
80 dB Tráfego médio na cidade, coletor de lixo
90 dB Metrô, máquina de cortar grama
100 dB Serra elétrica, furadeira pneumática
120 dB Concerto de Rock em frente às caixas acústicas, trovão
140 dB Espingarda de caça. Avião a jato
Abaixo está a simbologia relacionada à segurança utilizada no aparelho
O sinal em forma de raio é destinado a alertar o usuário para a presença de tensões perigosas no interior do aparelho. Tocar componentes internos poderá resultar em choque elétrico.
O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.
Para reduzir o risco de choque elétrico ou incêndio, não abrir o gabinete do aparelho.
MANUSEIO E LIMPEZA
- Não limpar o gabinete do aparelho com detergentes nem solventes.
- Não deixar o aparelho ligado sem ninguém por perto.
- A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.
MEIO AMBIENTE
Embalagem
Um terço do consumo de papel destina-se a embalagens. E alguns têm um período de uso inferior a 30 segundos. É necessário, portanto, contribuir para a redução do consumo dos recursos naturais. É reciclável o material utilizado para a embalagem e a proteção do aparelho e dos acessórios. Ex.:
Caixas de papelão, plásticos, isopores, etc. podem e devem ser reciclados sempre que possível.
Pilhas
Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.
As pilhas incorporam metais pesados tóxicos. Portanto, é preciso observar a legislação local quanto ao destino adequado dos materiais que serão descartados. As pilhas e as baterias nunca devem ser jogadas no lixo comum.
Produto
O simples fato de o usuário ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois se sabe que eletroeletrônicos recentes e de qualidade gastam menos energia.
Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartá-lo, o usuário deve manter a mesma consciência ecológica da época da compra; não destiná-lo ao lixo comum. É importante informar-se sobre os locais corretos para o descarte das pilhas.
A consciência depende de cada um, porém, é um ato que afeta a todos.
CONTEÚDO DA EMBALAGEM
- Manual de Instrução
- Cabo de Alimentação
PRINCIPAIS CARACTERÍSTICAS
- Reproduz | MP3 | WMA;
- Bluetooth V2.1 + EDR
- Entrada USB para reprodução de músicas;
• Bateria interna de 2000mAh; - Entrada para Guitarra com controle volume;
- Entrada para Microfone externo com controle volume;
- Entrada AUX/PC IN de áudio mono: P2 ;
- Controle de eco para microfone;
-
Alto falante Woofer de 5";
-
Display LCD digital;
- Alças reguláveis;
- LED indicador de carga da bateria;
- Bivolt automático;
As marcas de certificação são referentes ao módulo F-6688 presente neste produto.
ANATEL
Cód. Homologação 4413-14-8582
Modelo: F-6688
(01)7891356009921
"ESTE EQUIPAMENTO OPERA EM CARÁTER SECUNDÁRIO, ISTO É, NÃO TEM DIREITO A PROTEÇÃO CONTRA INTERFERÊNCIA PREJUDICIAL, MESMO DE ESTAÇÕES DO MESMO TIPO, E NÃO PODE CAUSAR INTERFERÊNCIA A SISTEMAS OPERANDO EM CARÁTER PRIMÁRIO."

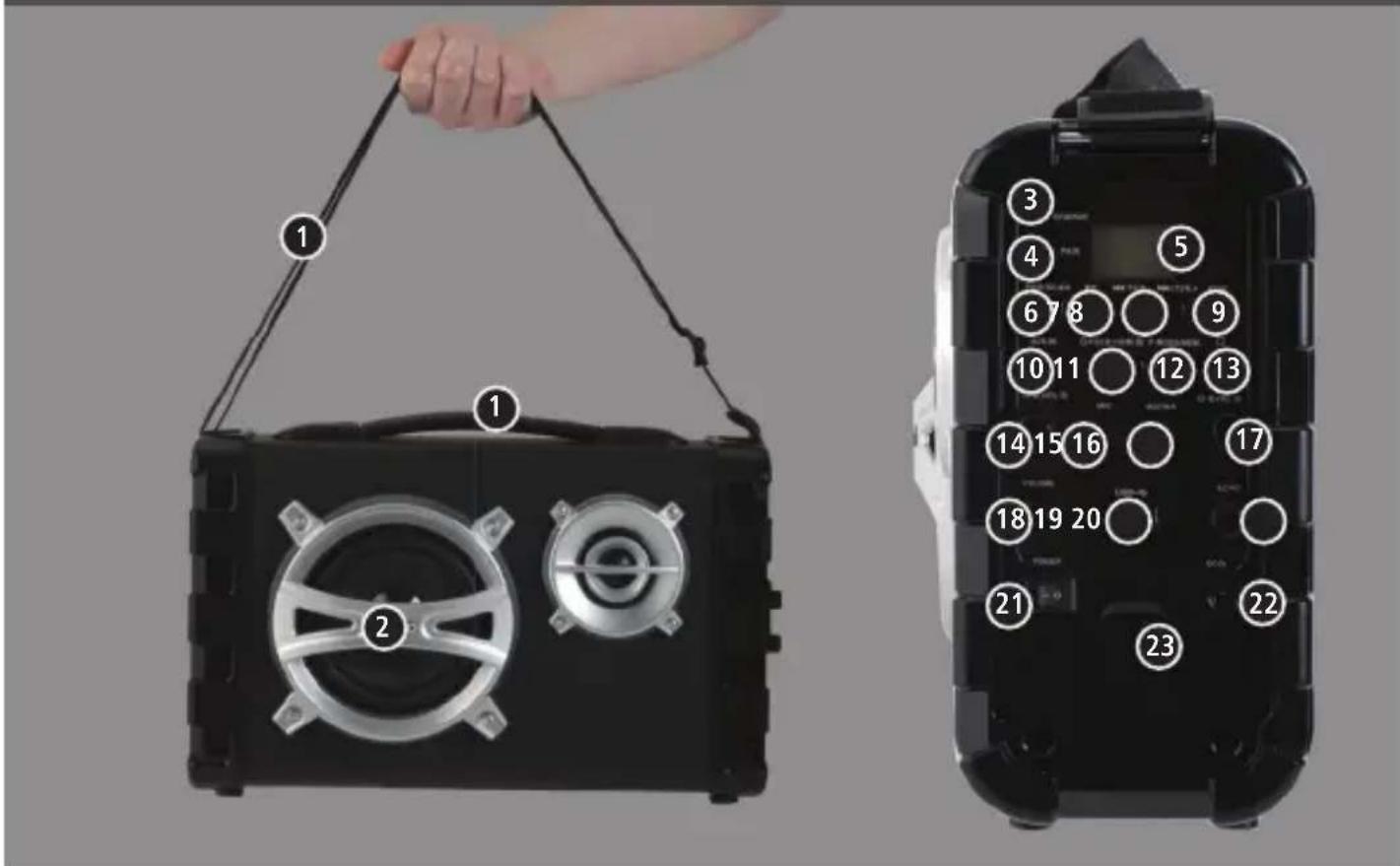

O APARELHO
É essencial conhecer o aparelho antes do uso inicial para o correto manuseio dele. Nesta sessão o usuário irá encontrar a localização dos botões de operação, das conexões possíveis e necessárias.
Vista Frontal
5 DISPLAY: exibe as informações de operação do aparelho.
6 PAIR / SCAN: realiza busca automática de emissoras no Modo Rádio.
7 PLAY/PAUSE: inicia e pausa a reprodução.
8 |<< / TUN. - / >>| / TUN.+: pressionar para retroceder ou avançar faixa, manter pressiona-do para buscar um ponto específico.
9 FUNC.: pressionar para alterar o modo de
operação.
10 AUX IN: entrada auxiliar de áudio mono.
11 -FOLD./10/M.+: adianta ou retrocede 10 faixas. Manter pressionado para avançar ou retroceder pastas.
12 P-MODE/MEM.:
- Modo Rádio: armazena estação.
- Modo USB: alterna entre os modos de reprodução (Repeat).
13 SAÍDA PARA FONE DE OUVIDO
14 -M. VOL.+: ajuste de volume para entrada de microfone.
15 MIC: entrada para microfone.
16 ENTRADAS PARA GUITARRA.
18 VOLUME: ajusta a intensidade do som.
20 ECHO: nível de eco no microfone.
21 POWER: liga e desliga o aparelho.
22 CONECTOR DO CABO DE ALIMENTAÇÃO.
23 COMPARTIMENTO DA BATERIA.
MODOS DE OPERAÇÃO
1 Conecte o cabo de alimentação no aparelho e a outra extremidade na rede elétrica.
2 Para carregar completamente a unidade, o usuário deve deixar o aparelho conectado à rede elétrica por aproximadamente 6 à 7 horas. Na primeira carga recomenda-se uma carga de 8 horas.
Este produto possui um LED de 2 cores que indica o estado da bateria conforme abaixo:
- LED VERMELHO ACESO – cabo de alimentação conectado e bateria carregando.
- LED VERMELHO PISCANDO – bateria descarregada, precisa recarregar.
- LED VERDE ACESO – bateria carregada.
IMPORTANTE
- O indicador de bateria irá mudar para cor verde indicando carga completa apenas se o produto estiver com o cabo de energia conectado e chave power desligada (caso contrário, o LED manterá na cor vermelha devido ao consumo do produto);
- Quando o LED começar a piscar na cor vermelha recomenda-se recarregar a bateria, caso contrário o produto começará a cortar o áudio em sons/batidas mais fortes da música;
- A autonomia da bateria após atingir carga completa está relacionada diretamente ao volume utilizado, logo, quanto mais alto o som menor será a duração da bateria;
- A autonomia da bateria após carga completa 3 à 4 horas.
- Logo após desconectar o plug da rede elétrica, o LED pode alternar a cor entre verde ou vermelho e depois apagar em poucos segundos. Isso é operação normal de funcionamento.
- Caso a bateria esteja muito baixa, após conectar o aparelho à energia, o LED indicativo de bateria poderá acender na cor verde, porém deve-se aguardar até que ocorra certo carregamento, para que o LED indicativo apresente a cor vermelha.
MODO DE REPRODUÇÃO
MODO USB
IMPORTANTE:
- Você pode reproduzir os arquivos de áudio.
- MP3: contendo arquivos do tipo MP3.
-
WMA: contendo arquivos do tipo WMA.
-
Verificar se o dispositivo possui arquivos compatíveis.
- A PHILCO não se responsabiliza por perdas de dados contidos em dispositivos USB.
1 Inserir um dispositivo USB.
2 Pressionar FUNC. várias vezes para acessar o modo USB.
- O aparelho inicia automaticamente a reprodução do dispositivo.
3 Para pausar a reprodução pressionar o botão PLAY/PAUSE.
- Pressionar novamente para retomar a reprodução.
4 Para mudar de faixa, pressionar os botões Avançar ou Retroceder |<</>|.
- Manter pressionado para avançar a um ponto específico.
- Para avançar ou retroceder 10 faixas pressionar o botão -FOLD./10/.+
IMPORTANTE:
- Antes de remover o dispositivo USB, desligar o aparelho ou mudar para o modo AUX/BLUE-TOOTH.
- Dispositivos USB com memória particionada não são compatíveis com estes aparelhos.
MODO RÁDIO:
1 Pressionar FUNC. várias vezes para acessar o modo RADIO.
2 Pressionar os botões |<</>>| para sintonizar manualmente uma estação.
3 Para fazer uma busca automática no Modo Rádio, manter pressionado o botão PAIR/SCAN.
4 Para alternar entre as estações salvas, pressionar os botões -10/M./FOLD+.
MODO BLUETOOTH
Conectando com o aparelho
Para parear um dispositivo com o aparelho, deve-se proceder da seguinte forma:
1 Pressionar FUNC. várias vezes para acessar o
modo BLUETOOTH [BT].
- O LED azul no display começará a PISCAR indicando que o aparelho está pronto para conexão.
2 Configurar a função Bluetooth no dispositivo.
3 Selecionar "PHT80" ou "PCX80D" na lista de aparelhos encontrados pelo seu dispositivo.
4 Não é necessário a inclusão de senha, apenas confirme a operação. - Após a conexão o LED azul indicador permanecerá aceso.
REPRODUZINDO MÚSICA (A2DP)
Para reproduzir as músicas de um dispositivo com bluetooth através do seu aparelho Philco, é necessário que o mesmo possua suporte a A2DP (protocolo específico de comunicação Bluetooth, verifique as especificações de seu dispositivo móvel)
1 Conectar o dispositivo ao seu aparelho Philco conforme seção anterior.
2 O áudio começará a ser reproduzido pelo seu aparelho Philco.
- A troca de faixa pode ser feita pelo dispositivo ou pelos botões Avançar e Retroceder |<< / >>|.
IMPORTANTE:
- Ao receber uma ligação o áudio será interrompido e retornará logo seja terminada.
ENTRADA AUXILIAR
Este aparelho possui entrada auxiliar de áudio mono que pode ser utilizado para amplificar som de aparelhos externos.
1 Conectar o dispositivo externo através de cabo AUXILIAR do tipo P2 (MONO).
2 Pressionar FUNC. várias vezes para acessar o modo AUX.
3 A operação neste modo se dará pelo dispositivo externo, podendo ser ajustado o nível de volume através do seu aparelho Philco.
ENTRADA PARA MICROFONE EXTERNO
O usuário pode conectar um microfone com fio no aparelho.
1 Conectar o microfone na entrada MIC do aparelho.
2 Ajustar a intensidade do som do microfone pelo botão -M.VOL+.
RECOMENDAÇÕES
- O som do microfone é emitido em todos os modos de operação do aparelho. Para interromper o som, desligue o microfone ou coloque o nível do volume em 0.
- Para que o som do microfone seja reproduzido quando conectados no modo USB, é necessário que algum dispositivo esteja conectado à respectiva porta USB e reproduzindo música.
ENTRADA PARA GUITARRA
Este aparelho possui entrada para guitarra.
1 Conectar a guitarra na entrada GUITAR do aparelho.
2 Ajustar a intensidade do som da guitarra pelo botão -G.VOL.+.
IMPORTANTE
- A qualidade do som depende do tipo de qualidade da guitarra.
1 Aparelho não liga ou sem som.
- Sem carga na bateria.
Conectar o aparelho a rede elétrica e aguardar a conclusão da carga total (aproximadamente 7 horas).
2 Aparelho cortando som e volume alto
- Bateria descarregada.
Conectar o aparelho a rede elétrica e aguardar a conclusão da carga total (aproximadamente 7 horas).
3 Aparelho não liga ou sem som.
• Volume muito baixo.
Aumentar o volume até um nível agradável.
4 Entrada USB não funciona.
Formatar a memória do player e gravar os arquivos novamente.
- Muitas divisões de pastas.
Reduzir o volume de pastas, evitar muitas pastas dentro de pasta (até nivel 4, exemplo: pasta1/pasta2/pasta3/pasta4/música).
- Arquivos não compatíveis.
O aparelho só irá reproduzir arquivos compatíveis. Para saber mais sobre esses formatos, é preciso verificar as ESPECIFICAÇÕES TÉCNICAS nas próximas páginas deste Manual.
- Modo de operação incorreto.
Pressionar o botão FUNC até acessar a opção USB.
5 Áudio da fonte BLUETOOTH
- Dispositivo fora de alcance.
Aproximar o aparelho da unidade
- Dispositivo não pareado.
Ligar o aparelho e selecionar a função BT, no seu dispositivo entrar no modo de busca e conectar ao aparelho, o led "PAIR" irá parar de piscar mantendo acesso continuamente.
- Aparelho atualmente em ligação.
O áudio será reproduzido quando a ligação for encerrada.
- Aparelho incompatível.
O aparelho deve possuir perfil A2DP (Advanced Audio Distribution Profile).
ESPECIFICAÇÕES TÉCNICAS
AUDIO
- Potência: 80W RMS
- Diâmetro do alto falante: 5 polegadas
- Impedância do alto falante: 4 OHMS
ENTRADA FLASH
- USB: 2.0
- Formatos reproduzidos: MP3 | WMA
- Consumo Máximo: 500mA
BLUETOOTH
- Sistema de comunicação: Bluetooth V2.1 + EDR
- Saída: Classe de potência 2
• Faixa de Comunicação: Aprox. 10m - Perfis: A2DP
FONTE DE ALIMENTAÇÃO AC/DC
- Entrada: 100V-240V\~60Hz
•Saída: 9V / 1,2 A - Consumo Máximo: <85 W
RÁDIO
Frequência FM: 76 - 108 MHz
IMPORTANTE
- A Philco reserva-se o direito de proceder, sem aviso prévio, às modificações técnicas que julgar conveniente.
- As figuras apresentadas neste Manual são de caráter ilustrativo; portanto, não necessitam ser totalmente fiéis ao produto.
CERTIFICADO DE GARANTIA ÁUDIO E VÍDEO
A Philco solicita ao consumidor a leitura prévia do Manual de Instruções para a melhor utilização do produto. A Philco garante seus produtos contra defeitos de fabricação durante o período estabelecido, contados a partir da data de entrega do produto expresso na nota fiscal de compra. Conforme modelo a seguir:
A GARANTIA LEGAL*
B GARANTIA ADICIONAL
C GARANTIA TOTAL**
| Micro System Rádio AM/FM com CD player | DVD DVD Theater Antenas | Carregador de Pilhas | MP3 Player MP4 Player | |
| A | 90 Dias | 90 Dias | 90 Dias | 90 Dias |
| B | 270 Dias | 270 Dias | 00 Dias | 00 Dias |
| C | 360 Dias | 360 Dias | 90 Dias | 90 Dias |
| TV Sound | barMini System | Soundbase | CaixaAcústica | Fones deOuvido | |
| A | 90 Dias | 90 Dias | 90 Dias | 90 Dias | 90 Dias |
| B | 270 Dias | 270 Dias | 270 Dias | 270 Dias | 90 Dias |
| C | 360 Dias 3 | 60 Dias 360 | Dias360 Dias | 180 Dias |
*A GARANTIA LEGAL É DE 90 DIAS E TÊM SEU INÍCIO NA DATA DE AQUISIÇÃO DO PRODUTO.
**A GARANTIA TOTAL É A SOMA DA GARANTIA LEGAL MAIS A GARANTIA ADICIONAL.
- Os controles remotos terão garantia legal de 90 dias, mais 90 dias de garantia adicional, totalizando 180 dias.
- Os acessórios terão somente garantia legal de 90 dias.
A Philco prestará serviços de Assistência Técnica, tantos os gratuitos quanto os remunerados, somente nas localidades onde mantiver Postos Autorizados.
Em locais onde não haja Postos Autorizados, o produto deverá ser transportado, por conta e risco do consumidor. A relação de Postos Autorizados está disponível através do site www.philco.com.br ou através do SAC (47) 3431-0499. Se o consumidor vier a transferir a propriedade deste produto, a garantia ficará automaticamente transferida, respeitando o prazo de validade, contado a partir da primeira aquisição. Produtos que necessitam de serviço de instalação terão despesas e responsabilidades por conta do consumidor. O compromisso de garantia cessará caso:
- O produto seja examinado, adulterado ou convertado fora de Assistência Técnica Autorizada Philco.
- Ocorra a utilização de peça ou componente não original.
- O produto seja ligado em tensão diferente daquela para qual foi projetado.
- O defeito seja decorrente de uso inadequado ou negli-
gência do consumidor em relação às instruções do manual.
- Danos sejam causados por ação de agentes da natureza (enchentes, maresia, raios, etc.).
- O produto seja utilizado para fins não domésticos.
- Não sejam seguidas as recomendações de conservação, conforme manual.
- Ausência ou adulteração do número de série.
BRITÂNIA ELETRÔNICOS S.A.
Rua Dona Francisca, 12340
CEP 89239-270
Insc. Est. 254.861.660
CNPJ 07.019.308/0001-28
www.philco.com.br
