Tipo de produto	Placa de gás
Marca	Zanussi
Modelo	ZGH62417XA
Número de queimadores	4
Dimensões (largura x profundidade)	590 x 510 mm
Altura	60 mm
Peso	10 kg
Alimentação	Gás butano/propano ou gás natural
Potência máxima total	10,5 kW
Potência do queimador rápido	3,0 kW
Potência do queimador semi-rápido	2,0 kW
Potência do queimador auxiliar	1,0 kW
Acendimento	Acendimento elétrico integrado
Dispositivo de segurança	Válvula de segurança contra fugas de gás
Material da superfície	Aço inoxidável
Material das grelhas	Ferro fundido esmaltado
Limpeza	Grelhas removíveis adequadas para máquina de lavar louça
Classe de eficiência energética	A
Peças de reposição disponíveis	Sim, através do serviço técnico oficial
Garantia	2 anos

Perguntas frequentes - ZGH62417XA ZANUSSI

Que tipo de gás utiliza a placa Zanussi ZGH62417XA?

A placa pode funcionar com gás butano/propano ou gás natural. Deve ajustar-se o injetor conforme o tipo de gás disponível.

Como se acende a placa?

Pressione o botão correspondente e gire para a posição de máximo. Ao mesmo tempo, pressione o botão de acendimento elétrico (se equipado) até que a chama acenda.

O que fazer se a chama não se mantém acesa?

Verifique se o dispositivo de segurança está ativado: mantenha o botão pressionado por 5-10 segundos após o acendimento. Se o problema persistir, limpe o termopar ou contacte o serviço técnico.

Podem-se lavar as grelhas na máquina de lavar louça?

Sim, as grelhas de ferro fundido são adequadas para máquina de lavar louça. Seque bem antes de recolocá-las para evitar corrosão.

Quais são as dimensões do recorte necessário para a instalação?

O recorte deve ser de aproximadamente 560 x 490 mm para o modelo ZGH62417XA. Consulte o manual de instalação para medidas exatas.

É necessário um eletricista para a instalação?

Para o acendimento elétrico, é necessária uma tomada de corrente de 230 V. A instalação do gás deve ser realizada por um técnico autorizado.

Como se limpiam os queimadores?

Desmonte as tampas e os difusores após cada uso. Lave com água com sabão, evite produtos abrasivos. Seque completamente antes de remontar.

O que fazer se o acendimento elétrico não funciona?

Verifique o fusível ou o disjuntor. Se não houver faísca, pode ser a vela ou o módulo de acendimento; contacte o serviço técnico.

Onde posso encontrar peças de reposição?

As peças originais estão disponíveis em centros de serviço técnico oficiais da Zanussi. Pode solicitá-las online ou em lojas especializadas.

A placa tem garantia?

Sim, a garantia é de 2 anos a partir da data de compra. Cobre defeitos de fabricação, não o uso incorreto ou desgaste normal.

MANUAL DE UTILIZADOR ZGH62417XA ZANUSSI

PT Manual de instruções 2

Placa

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorrectas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

SEGURANÇA PARA CRIANÇAS E PESSOAS VULNERÁVEIS

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças com idade entre 3 e 8 anos e as pessoas portadoras de deficiência muito extensa e complexa devem ser mantidas afastadas ou constantemente vigiadas.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas ou constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, deve ser ativado.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

SEGURANÇA GERAL

- AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.

- Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

- AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.

- NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.

- ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.

- AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de cozedura.

- Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

- Não utilize uma máquina de limpar a vapor para limpar o aparelho.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

- Se o aparelho ficar ligado directamente à alimentação eléctrica, é necessário instalar um interruptor que corte o contacto em todos os pólos. É necessário garantir o corte em conformidade com as condições especificadas para sobrevoltagem de categoria III. Esta condição não se aplica ao cabo da ligação à terra.

- Certifique-se de que nenhuma parte do cabo de alimentação fica em contacto directo (pode utilizar mangas de isolamento) com partes de aparelhos que possam atingir temperaturas 50 °C acima da temperatura ambiente.

- AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

Este aparelho é adequado para os seguintes

mercados: PT ES

INSTALAÇÃO

AVISO! A instalação deste aparelho tem de ser efectuada por uma pessoa qualificada.

AVISO! Risco de ferimentos ou danos no aparelho.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.

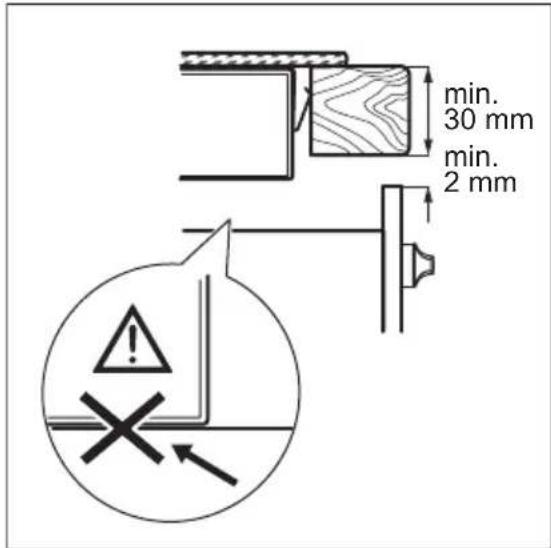

• Respeite as distâncias mínimas relativamente a outros aparelhos e móveis de cozinha.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de proteção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

LIGAÇÃO ELÉCTRICA

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.

• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.

• Utilize um cabo de alimentação eléctrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que a protecção contra choque é instalada.
• Utilize a abraçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

LIGAÇÃO DO GÁS

• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.

• Antes da instalação, certifique-se de que as condições de fornecimento locais (tipo de gás e pressão do gás) e o ajuste do aparelho são compatíveis.

• Certifique-se de que existe circulação de ar em torno do aparelho.

• A informação relativa ao fornecimento de gás encontra-se na placa de características.
• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada.

UTILIZAÇÃO

• Retire todo o material de embalagem, etiquetas e película protectora (se aplicável) antes da primeira utilização.
• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desligue a zona de aquecimento após cada utilização.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Quando coloca alimentos em óleo quente, o óleo pode salpicar.

AVISO! Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO! Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Utilize apenas tachos e panelas estáveis, com forma correcta e diâmetro superior às dimensões dos queimadores.
• Certifique-se de que o tacho fica centrado sobre o queimador.
• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Não instale um difusor de chama sobre um queimador.
• A utilização de um aparelho de cozedura a gás resulta na produção de calor e humidade. Providencie boa ventilação na cozinha onde o aparelho ficar instalado.
• Uma utilização intensiva e prolongada do aparelho pode exigir ventilação adicional, como abrir uma janela, ou uma ventilação mais eficaz, como aumentar a potência da ventilação mecânica existente.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.
• Não permita que líquidos ácidos, como vinagre, sumo de limão ou agente anticalcário, entrem em contacto com a placa. Isso provoca manchas baças.
• A eventual descoloração do esmalte ou do aço inoxidável não afeta o desempenho do aparelho.

MANUTENÇÃO E LIMPEZA

AVISO! Não remova os botões, selectores ou juntas do painel de comandos. Se o fizer, poderá entrar água no aparelho e causar danos.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize quaisquer produtos abrasivos, esfregões, solventes ou objectos metálicos.
• Não lave os queimadores na máquina de lavar loiça.

ASSISTÊNCIA TÉCNICA

• Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

ELIMINAÇÃO

AVISO! Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.
• Achate os tubos de gás externos.

DESCRIÇÃO DO PRODUTO

DISPOSIÇÃO DA PLACA

1 Queimador rápido
2 Queimador semi-rápido
3 Queimador auxiliar
4 Botões de comando

BOTÃO DE COMANDO

Símbolo Descrição
	sem fornecimento de gás/posição de desligado
	fornecimento de gás máximo

Símbolo Descrição
	fornecimento de gás mínimo

UTILIZAÇÃO DIÁRIA

A. Tampa do queimador
B. Coroa do queimador
C. Termopar

IGNIÇÃO DO QUEIMADOR

Acenda sempre o queimador antes de colocar o tacho.

AVISO! Tenha muito cuidado quando utilizar uma chama aberta no ambiente da cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorreta da chama.

1. Coloque a chama perto do queimador.
2. Pressione o respetivo botão de comando e rode-o para a esquerda para a posição de fornecimento de gás máximo ( 🔒 ).
3. Mantenha o botão de comando pressionado durante 10 segundos ou menos. Isso permitirá

SUGESTÕES E DICAS

CUIDADO! Não utilize tachos de ferro fundido ou barro, nem placas de grelhador ou tostador. O aço inoxidável pode escurecer quando sobreaquecido.

que o termopar aqueça. Caso contrário, o fornecimento de gás será interrompido.

1. Regule a chama quando estiver homogénea.

Se o queimador não acender após algumas tentativas, verifique se a coroa e a respetiva tampa estão nas posições corretas.

AVISO! Não mantenha o botão de comando pressionado por mais de 15 segundos. Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição de desligado e aguarde pelo menos 1 minuto antes de tentar acender novamente o queimador.

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição de desligado e aguarde pelo menos 1 minuto antes de tentar acender o queimador novamente.

A placa é fornecida com válvulas progressivas. Tornam a regulação da chama mais precisa.

DESLIGAR O QUEIMADOR

Para apagar a chama, rode o botão para a posição de desligado (Off)

AVISO! Reduza sempre a chama ou apague-a antes de remover o tacho do queimador.

AVISO! Não coloque a mesma panela sobre dois queimadores.

AVISO! Não coloque tachos instáveis ou danificados sobre um queimador, para evitar derrames e ferimentos.

CUIDADO! Certifique-se de que as bases dos tachos não ficam por cima de nenhum botão de comando; caso contrário, a chama aquece o botão de comando.

CUIDADO! Certifique-se de que as pegas dos tachos e panelas não ficam por cima da extremidade dianteira do fogão.

CUIDADO! Certifique-se de que os tachos ficam centrados nos queimadores, para maximizar a estabilidade e minimizar o consumo de gás.

DIÂMETROS DE TACHO

Utilize tachos com diâmetro adequado às dimensões dos queimadores.

MANUTENÇÃO E LIMPEZA

• Limpe a placa após cada utilização.
• Utilize apenas tachos que tenham a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.

Aço inoxidável

• Limpe as peças de aço inoxidável com água e seque com um pano macio.
• Para remover alimentos queimados, gordura e manchas difíceis, coloque de molho durante alguns minutos com uma pequena quantidade de detergente suave antes de lavar.
• Utilize produtos de limpeza concebidos especificamente para limpar aço inoxidável, para proteger as superfícies de aço.
• Não utilize produtos de limpeza que contenham agentes químicos corrosivos, como cloretos, nem limpe a superfície com desinfetantes ou removedores de manchas ou ferrugem, nem com produtos para limpeza em imersão.

SUPPORTES PARA PANELAS

Os suportes para panelas não podem ser lavados na máquina de lavar loiça. É necessário lavá-los à mão.

1. Retire os suportes para panelas para facilitar a limpeza da placa.

Queimador	Diâmetro do ta-cho (mm)
Rápido 180 - 260
Semi-rápido 120 - 220
Auxiliar 80 - 180

Tenha muito cuidado quando voltar a colocar os suportes para panelas, para evitar danos na superfície da placa.

1. Quando lavar os suportes para panelas à mão, tenha cuidado quando os secar porque o revestimento de esmalte pode ter extremidades pouco polidas. Se necessário, remova as manchas difíceis com um produto de limpeza em pasta.
2. Após a limpeza dos suportes para panelas, certifique-se de que ficam bem posicionados.
3. Para que o queimador funcione corretamente, certifique-se de que os braços dos suportes para panelas estão.

LIMPEZA DA PLACA

• Remover imediatamente: plástico derretido, película de plástico, açúcar e alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras.
• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Para limpar as partes esmaltadas, as tampas e as coroas, lave-as com água e detergente e seque-as bem antes de voltar a colocá-las.

MANUTENÇÃO PERIÓDICA

Contacte periodicamente um Centro de Assistência Técnica local para verificar as

condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução
A chama apaga-se imediata-mente após a ignição.	O termopar não está suficien-temente quente.	Após acender a chama, man-tenha o botão pressionado du-rante 10 segundos ou menos.
A tampa e a coroa do queima-dor não estão bem colocadas.	Coloque a tampa e a coroa do queimador nas posições corre-tas.
O anel da chama é irregular. A coroa do queimador está bloqueada com resíduos de alimentos.	Verifique se o injetor não está obstruído e se a coroa do queimador está limpa.

SE NÃO CONSEGUIR ENCONTRAR UMA SOLUÇÃO...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço

de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

ETIQUETAS FORNECIDAS NO SACO DE ACESSÓRIOS

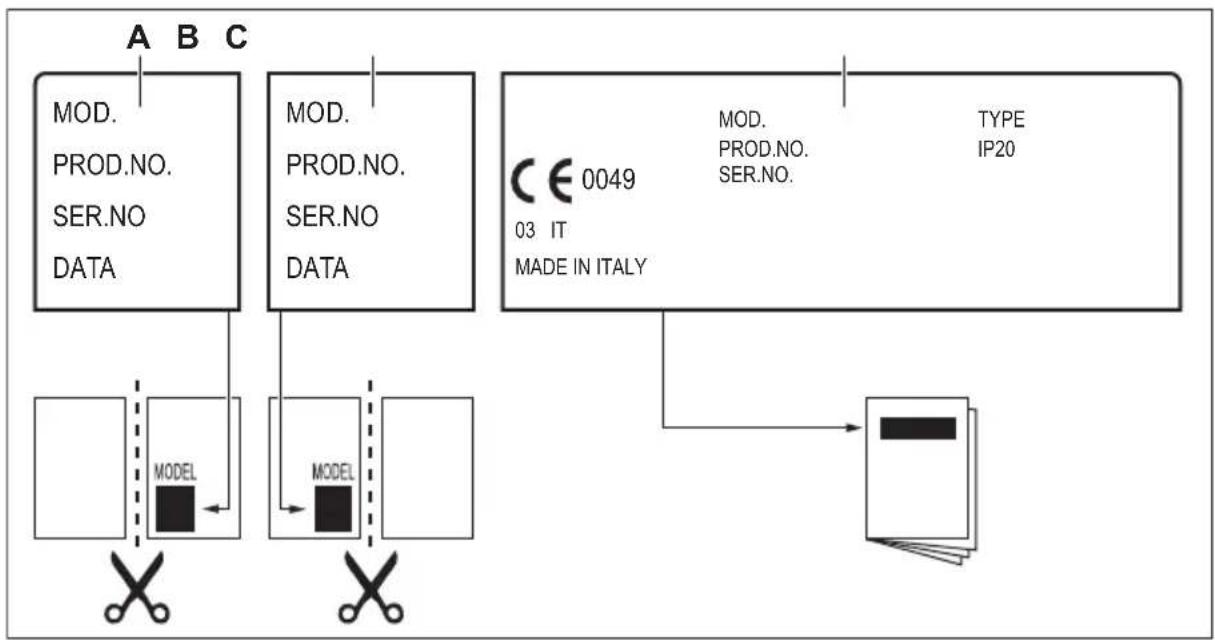

Cole as etiquetas adesivas como indicado em baixo:

A. Cole no Cartão de Garantia e envie esta parte (se aplicável).

B. Cole no Cartão de Garantia e guarde esta parte (se aplicável).

C. Cole no manual de instruções.

INSTALAÇÃO

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Modelo ....

PNC ....

AVISO! As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado, em conformidade com as normas e os regulamentos locais em vigor.

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com o regulamento em vigor. Se utilizar tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados. Tenha cuidado também quando a placa for instalada em conjunto com um forno.

Certifique-se de que a pressão do fornecimento de gás ao aparelho cumpre os valores recomendados. A ligação ajustável é fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo.

A. Extremidade do veio com porca
B. Anilha fornecida com o aparelho
C. Cotovelo fornecido com o aparelho

Gás liquefeito

Utilize o suporte de tubo em borracha para gás liquefeito. Encaixe sempre a junta. De seguida, prossiga com a ligação do gás.

O tubo flexível está pronto para aplicação quando:

• não ultrapassa a temperatura ambiente, ou seja, não ultrapassa os 30 °C;
• não ultrapassa 1500 mm de comprimento;
• não apresenta estrangulamentos;
• não está sujeito a tracção ou torção;
• não entra em contacto com extremidades ou cantos cortantes;
• pode ser facilmente examinado para verificação do seu estado.

O controlo e a preservação do tubo flexível consistem em verificar se:

• não apresenta fendas, cortes ou marcas de queimaduras nas duas extremidades, nem em toda a sua extensão;
• o material não apresenta sinais de endurecimento, mas sim a sua correcta elasticidade;
• os grampos de fixação não estão enferrujados;
• o prazo de validade não foi ultrapassado.

Caso detecte alguma anomalia, não repare o tubo e substitua-o.

AVISO! Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução de sabão e não qualquer produto inflamável!

SUBSTITUIÇÃO DOS INJETORES

1. Retire os suportes para panelas.
2. Retire as tampas e as coroas dos queimadores.
3. Com uma chave de porcas de 7 mm, remova os injetores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo "Dados Técnicos").
4. Monte as peças seguindo o mesmo procedimento na ordem inversa.
5. Substitua a placa de características (perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na embalagem fornecida com o aparelho.

Se a pressão de fornecimento de gás for inconstante ou diferente da pressão necessária, deve instalar um regulador de pressão adequado no tubo de fornecimento de gás.

REGULAÇÃO DO NÍVEL MÍNIMO

Para regular o nível mínimo dos queimadores:

1. Acenda o queimador.
2. Rode o botão para a posição do nível mínimo.
3. Remova o botão
4. Com uma chave de parafusos fina, regule a posição do parafuso de bypass (A).

1. Se fizer uma alteração:

2. de gás natural G20 20 mbar para gás liquefeito, aperte totalmente o parafuso de bypass.

3. de gás liquefeito para gás natural G20 20 mbar, desaperte o parafuso de bypass cerca de 1/4 de volta.

AVISO! Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

LIGAÇÃO ELÉTRICA

- Certifique-se de que a voltagem nominal e o tipo de alimentação apresentados na placa de características estão em conformidade com a voltagem e a potência da corrente elétrica local.

• Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características Certifique-se de que instala a ficha numa tomada compatível.
• Utilize sempre uma tomada bem instalada e à prova de choques elétricos.
• Certifique-se de que a ficha fica acessível após a instalação.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Existe o risco de incêndio se o aparelho for ligado com uma extensão elétrica, um adaptador ou uma tomada múltipla. Certifique-se de que a ligação à terra cumpre as normas e os regulamentos aplicáveis.
• Não permita que alguma parte do cabo de alimentação atinja uma temperatura superior a 90 °C.

Para evitar o contacto entre o cabo e o aparelho debaixo da placa, utilize as braçadeiras instaladas na parte lateral.

MONTAGEM

1.

CUIDADO! Instale o aparelho apenas num balcão que tenha a superfície plana.

POSSIBILIDADES PARA ENCASTRAR

Móvel de cozinha com porta

O painel instalado por baixo da placa tem de ser fácil de remover e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica.

Móvel de cozinha com forno

As ligações elétricas da placa e do forno devem ser efetuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel.

POTÊNCIA TOTAL:	Gás original: G	20 (2H) 20 mbar 8 kW
	Gás alternativo:	G30 (3+) 28-30 mbar 567g/h
		G31 (3+) 37 mbar 557g/h
Alimentação elétrica:	220-240 V ~ 50/60 Hz
Categoria do aparelho:	II2H3+
Ligação do gás: G	1/2"
Classe do aparelho:	3

QUEIMADORES DE GÁS PARA GÁS NATURAL G20 20 mbar

QUEIMADOR	POTÊNCIA NORMAL kW	POTÊNCIA MÍNIMA kW	MARCA DO INJETOR
Rápido 3,0 0,75 119
Semi-rápido 2,0 0,45	96
Auxiliar 1,0 0,33 70

QUEIMADORES DE GÁS PARA GPL G30/G31 28-30/37 mbar

QUEIMADOR	POTÊNCIA NORMAL kW	POTÊNCIA MÍNIMA kW	MARCA DO IN-JECTOR	FLUXO NOMINAL DE GÁS g/h
				G30 28-30 mbar	G31 37 mbar
Rápido 2,8 0,75 86 204 200
Semi-rápido 2,0 0,45 71 145	143
Auxiliar 1,0 0,33 50 73 71

EFICIÊNCIA ENERGÉTICA

INFORMAÇÃO DE PRODUTO DE ACORDO COM A NORMA UE 66/2014

Identificação do modelo	ZGH62417XA
Tipo de placa		Placa encastrada
N.° de queimadores de gás		4
Eficiência energética de cada queima-dor de gás(EE gas burner)	Traseiro esquerdo - Semi-rápido	57.5%
	Traseiro direito - Semi-rápido	57.5%
	Dianteiro esquerdo - Rápido	58.0%
	Dianteiro direito - Auxiliar	não aplicável
Eficiência energética da placa a gás(EE gas hob)		57.7%

EN 30-2-1: Aparelhos domésticos para cozinhar com gás - Parte 2-1: Utilização racional da energia - Geral

POUPANÇA DE ENERGIA

• Antes de utilizar, certifique-se de que os queimadores e os suportes para panelas estão bem instalados.
• Utilize tachos com diâmetro adequado às dimensões dos queimadores.
• Centre o tacho no queimador.
• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Quando o líquido começar a ferver, reduza a chama para cozinhar em lume brando.
• Se possível, utilize uma panela de pressão. Consulte o respectivo manual do utilizador.

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos

que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

Número de serie ....

CONEXIÓN DE GAS
