Tipo de producto	Encimera de gas
Marca	Zanussi
Modelo	ZGH62417XA
Número de quemadores	4
Dimensiones (ancho x fondo)	590 x 510 mm
Altura	60 mm
Peso	10 kg
Alimentación	Gas butano/propano o gas natural
Potencia máxima total	10,5 kW
Potencia del quemador rápido	3,0 kW
Potencia del quemador semirrápido	2,0 kW
Potencia del quemador auxiliar	1,0 kW
Encendido	Encendido eléctrico integrado
Dispositivo de seguridad	Válvula de seguridad contra fugas de gas
Material de la superficie	Acero inoxidable
Material de las rejillas	Hierro fundido esmaltado
Limpieza	Rejillas extraíbles aptas para lavavajillas
Clase de eficiencia energética	A
Piezas de repuesto disponibles	Sí, a través del servicio técnico oficial
Garantía	2 años

Preguntas frecuentes - ZGH62417XA ZANUSSI

¿Qué tipo de gas utiliza la encimera Zanussi ZGH62417XA?

La encimera puede funcionar con gas butano/propano o gas natural. Debe ajustarse el inyector según el tipo de gas disponible.

¿Cómo se enciende la encimera?

Pulse la perilla correspondiente y gírela a la posición de máximo. Al mismo tiempo, presione el botón de encendido eléctrico (si está equipado) hasta que la llama se encienda.

¿Qué hacer si la llama no se mantiene encendida?

Verifique que el dispositivo de seguridad esté activado: mantenga la perilla presionada durante 5-10 segundos después del encendido. Si el problema persiste, limpie el termopar o contacte al servicio técnico.

¿Se pueden lavar las rejillas en el lavavajillas?

Sí, las rejillas de hierro fundido son aptas para lavavajillas. Seque bien antes de volver a colocarlas para evitar corrosión.

¿Cuáles son las dimensiones del recorte necesario para la instalación?

El recorte debe ser de aproximadamente 560 x 490 mm para el modelo ZGH62417XA. Consulte el manual de instalación para medidas exactas.

¿Es necesario un electricista para la instalación?

Para el encendido eléctrico, se requiere una toma de corriente de 230 V. La instalación del gas debe ser realizada por un técnico autorizado.

¿Cómo se limpian los quemadores?

Desmonte las tapas y los difusores después de cada uso. Lave con agua jabonosa, evite productos abrasivos. Seque completamente antes de reensamblar.

¿Qué hacer si el encendido eléctrico no funciona?

Compruebe el fusible o el disyuntor. Si no hay chispa, puede ser la bujía o el módulo de encendido; contacte al servicio técnico.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas originales están disponibles en centros de servicio técnico oficiales de Zanussi. Puede solicitarlas online o en tiendas especializadas.

¿La encimera tiene garantía?

Sí, la garantía es de 2 años a partir de la fecha de compra. Cubre defectos de fabricación, no el uso incorrecto o desgaste normal.

MANUAL DE USUARIO ZGH62417XA ZANUSSI

ES Manual de instrucciones 16

Placa de cocción

PT E\$

ZANUSSI

INFORMAÇÕES DE SEGURANÇA

AVISO! Risco de ferimentos, queimaduras e choque eléctrico.

Número de série ....

LIGAÇÃO DO GÁS

QUEIMADOR ∅ BYPASS 1/100 mm
Rápido 42
Semi-rápido 32
Auxiliar 28

OUTROS DADOS TÉCNICOS

PREOCUPAÇÕES AMBIENTAIS

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

- Es necesario mantener alejados a los niños entre 3 y 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

- Es necesario mantener alejados a los niños de menos de 3 años salvo que estén bajo supervisión continua.

- No deje que los niños jueguen con el aparato.

- Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

- Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o se esté enfriando. Las piezas accesibles están calientes.

- Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

- La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

SEGURIDAD GENERAL

• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.

• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

• ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado.
• ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.
• No utilice un limpiador a vapor para limpiar el aparato.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• Donde el aparato esté directamente conectado a la fuente de alimentación, se precisa un interruptor aislador omnipolar con abertura entre contactos. Ha de garantizarse una desconexión completa según las condiciones especificadas en la categoría III de sobretensión. El cable de tierra queda excluido de esto.
• Cuando tienda el cable de corriente, asegúrese (por ejemplo mediante conductos aislantes) de que no entra en contacto directo con piezas que puedan superar la temperatura ambiente en más de 50°C.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

INSTRUCCIONES DE SEGURIDAD

Este aparato es adecuado para los siguientes

mercados: PTES

INSTALACIÓN

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.
• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.

CONEXIÓN ELÉCTRICA

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios

de cocina calientes cuando conecte el aparato a las tomas cercanas.
- No utilice adaptadores de enchufes múltiples ni cables prolongadores.
- Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.
- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
- Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
- Si la toma de corriente está floja, no conecte el enchufe.
- No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
- Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
- La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

CONEXIÓN DEL GAS

• Todas las conexiones de gas deben realizarse por personal cualificado.
• Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato.
• Compruebe que el aire circula libremente alrededor del aparato.
• La placa de características contiene información sobre el suministro de gas.
• Este aparato no está conectado a un dispositivo que evacua los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Preste atención a los requisitos sobre ventilación adecuada.

USO DEL APARATO

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Cuando se coloca comida en aceite caliente, éste puede saltar.

ADVERTENCIA! Riesgo de incendio y explosiones

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA! Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.
• No coloque papel de aluminio sobre el aparato.
• Utilice únicamente utensilios de cocina estables con forma adecuada y diámetro superior al tamaño de los quemadores.

• Asegúrese de que los utensilios de cocina están bien centrados sobre los quemadores.

• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima.

• Utilice únicamente los accesorios suministrados con el aparato.
• No instale en el quemador un difusor de llamas.
• El uso de un aparato de cocina de gas genera calor y humedad. Disponga de buena ventilación en la sala donde instale el aparato
• El uso intensivo y prolongado del aparato puede exigir mayor ventilación; por ejemplo, la apertura de una ventana o una ventilación más eficaz, por ejemplo, el aumento del nivel de ventilación mecánica, si se dispone de ella.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.
• No permita que líquidos ácidos, como por ejemplo vinagre, zumo de limón o desincrustantes de cal toquen la placa de cocción. De lo contrario, podrían aparecer manchas opacas.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! No quite los botones, perillas o juntas del panel de control. Puede entrar agua en el interior del aparato y causar daño.

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• No lave los quemadores en el lavavajillas.

ASISTENCIA

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

ELIMINACIÓN

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

- Aplaste los tubos de gas externos.

DESCRIPCIÓN DEL PRODUCTO

DISPOSICIÓN DE LAS ZONAS DE COCCIÓN

1 Quemador rápido
2 Quemador semi rápido
3 Quemador auxiliar
4 Mandos de control

MANDO DE CONTROL

Símbolo Descripción
	Sin suministro de gas / posición de apagado
	suministro máximo de gas

Símbolo Descripción
	suministro mínimo de gas

USO DIARIO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

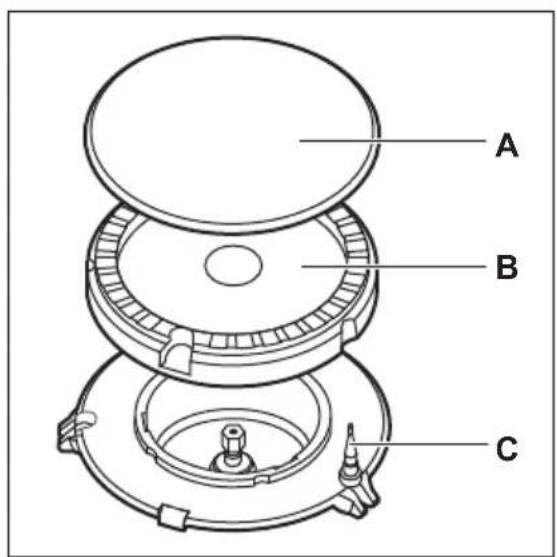

DESCRIPCIÓN GENERAL DEL QUEMADOR

A. Tapa del quemador
B. Corona del quemador
C. Termopar

ENCENDIDO DEL QUEMADOR

Encienda siempre el quemador antes de colocar los utensilios de cocina.

ADVERTENCIA! Tenga mucho cuidado cuando utilice el fuego destapado en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

1. Coloque la llama cerca del quemador.
2. Pulse el mando y gírelo a la izquierda hasta su posición máxima ( )
3. Mantenga pulsado el mando durante unos 10 segundos como máximo. De esta forma se calienta el termopar. De lo contrario, el suministro de gas se interrumpe.
4. Ajuste la llama después de que se normalice.

Si el quemador no se enciende tras varios intentos, compruebe que la corona y la tapa del quemador están bien colocados.

ADVERTENCIA! No mantenga pulsado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

La placa se suministra con las válvulas progresivas. Hacen más precisa la regulación de la llama.

APAGADO DEL QUEMADOR

Para apagar la llama, gire el mando hasta la posición de apagado.

ADVERTENCIA! Recuerde que debe bajar o apagar la llama antes de retirar los recipientes del quemador.

CONSEJOS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

UTENSILIOS DE COCINA

PRECAUCIÓN! No utilice sartenes de hierro fundido, fuentes de barro cocido o de cerámica ni placas de grill o de tostadora. El acero inoxidable pierde brillo si se calienta en exceso.

ADVERTENCIA! No coloque un mismo recipiente en dos quemadores.

ADVERTENCIA! No coloque recipientes inestables o deformados en los quemadores para evitar salpicaduras y lesiones.

PRECAUCIÓN! Asegúrese de que las bases de los recipientes no estén demasiado cerca de los mandos de control, de lo contrario la llama calentaría los mandos.

PRECAUCIÓN! Asegúrese de que las asas de los utensilios no sobresalgan del borde delantero de la placa de cocción.

PRECAUCIÓN! Asegúrese de que los recipientes estén centrados sobre los quemadores para obtener la máxima estabilidad y reducir el consumo de gas.

DIÁMETRO DE LOS UTENSILIOS DE COCINA

Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores.

Quemador	Diámetro de los recipientes (mm)
Rápido 180 - 260
Semi rápido 120 - 220

Quemador	Diámetro de los recipientes (mm)
Auxiliar 80 - 180

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

INFORMACIÓN GENERAL

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.
• Utilice un limpiador especial para la superficie de la placa.

Acero inoxidable

• Lave las partes de acero inoxidable con agua y séquelas a fondo con un paño suave.
• Para eliminar restos de alimentos quemados, grasa y manchas difíciles, déjelos en remojo unos minutos en una pequeña cantidad de detergente suave antes de limpiarlos.
• Utilice productos de limpieza que hayan sido especialmente diseñados para limpiar acero inoxidable con el fin de proteger las superficies de acero.
• No use productos de limpieza que contengan productos químicos corrosivos como el cloruro, ni limpie la superficie con desinfectantes, quitamanchas o desoxidantes y limpiadores de inmersión.

SOPORTES PARA SARTENES

Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano.

1. Retire los soportes para sartenes para facilitar la limpieza de la placa de cocción.

Tenga mucho cuidado cuando cambie los soportes para sartenes para evitar dañar la parte superior de la placa de cocción.

1. El revestimiento de esmalte puede tener los bordes rugosos; tenga cuidado al lavar y secar a mano los soportes para sartenes. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta.
2. Después de limpiar los soportes para sartenes, asegúrese de colocarlos en la posición correcta.
3. A fin de que los quemadores funcionen correctamente, asegúrese de que los brazos de los soportes para sartenes estén.

LIMPIEZA DE LA PLACA

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras.
• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
• Para limpiar las partes esmaltadas, las tapas y las coronas, utilice agua jabonosa templada y séquelas cuidadosamente antes de volver a colocarlas en su sitio.

MANTENIMIENTO PERIÓDICO

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio autorizado.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

QUÉ HACER SI...

Problema Posible causa Solución
La llama se apaga justo después de encenderse.	El termopar no está lo suficientemente caliente.	Después de encender la llama, mantenga pulsado el mando durante unos 10 segundos como máximo.
La tapa y la corona del quema-dor no están bien colocadas.		Coloque correctamente la corona y la tapa del quemador.
El anillo de llama no es uniforme.	La corona del quemador está bloqueada con restos de comida.	Asegúrese de que el inyector no esté bloqueado y de que la corona del quemador esté lim-pia.

SI NO ENCUENTRA UNA SOLUCIÓN...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Asegúrese de que maneja la placa de cocción adecuadamente. De lo contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el

caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

ETIQUETAS INCLUIDAS EN LA BOLSA DE ACCESORIOS

Pegue las etiquetas adhesivas como se muestra a continuación:

A. Péguela en la etiqueta de garantía y envíe esta parte (en su caso).

B. Péguela en la etiqueta de garantía y guarde esta parte (en su caso).

C. Péguela en el manual de instrucciones.

INSTALACIÓN

ADVERTENCIA! Consulte los capítulos sobre seguridad.

ANTES DE LA INSTALACIÓN

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Modelo ....

PNC ....

ADVERTENCIA! Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes.

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno.

Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

A. Extremo del eje con tuerca
B. Arandela suministrada con el aparato
C. Codo suministrado con el aparato

Gas líquido

Use el soporte del tubo de goma para el gas líquido. Acople siempre la junta. Continúe con la conexión del gas.

El tubo flexible se puede aplicar cuando:

• la temperatura que alcance no supere la temperatura ambiente (más de 30 °C);
• no tenga una longitud superior a 1500 mm;
• no presente obturaciones;
• no esté sometido a tracción o torsión;
• no entre en contacto con bordes o esquinas cortantes;
• se pueda revisar con facilidad para verificar su estado.

El control de la correcta conservación del tubo flexible consiste en comprobar lo siguiente:

• no presenta arañazos, cortes, marcas de quemaduras en ambos extremos y toda la longitud;
• el material no está endurecido, sino que presenta una elasticidad correcta;
• las abrazaderas de sujeción no están oxidadas;
• el plazo de caducidad no ha vencido.

Si observa uno o más defectos, no repare el tubo: cámbielo.

ADVERTENCIA! Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

SUSTITUCIÓN DE LOS INYECTORES

1. Retire los soportes para sartenes.
2. Retire las tapas y las coronas del quemador.
3. Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla del capítulo "Datos técnicos").
4. Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.
5. Sustituya la placa de características (situada cerca del tubo de suministro de gas) por la correspondiente al nuevo tipo de suministro de gas. Encontrará esta placa en el embalaje del aparato.

Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

AJUSTE DEL NIVEL MÍNIMO

Para ajustar el nivel mínimo de los quemadores:

1. Encienda el quemador.
2. Gire el mando hasta la posición mínima.
3. Retire el mando
4. Con un destornillador plano, ajuste la posición del tornillo de derivación (A).

1. Si cambia:

2. de gas natural G20 de 20 mbares a gas líquido, apriete totalmente el tornillo de derivación.

3. de gas líquido a gas natural G20 de 20 mbar, desatornille el tornillo de derivación aproximadamente 1/4 de vuelta.

ADVERTENCIA! Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la posición mínima.

CONEXIÓN ELÉCTRICA

• Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato.
• Este aparato se suministra con un cable de alimentación. Debe estar equipado con un

enchufe adecuado capaz de soportar la carga indicada en la placa de características.

Asegúrese de instalar el enchufe en una toma correcta.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Hay riesgo de incendio si se conecta el aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple los reglamentos y las normas vigentes.
• No deje que el cable de alimentación se caliente a más de 90° C.

Para evitar el contacto entre el cable y el aparato instalado bajo la placa de cocción, utilice las abrazaderas del lateral del armario.

MONTAJE

1.

PRECAUCIÓN! Coloque el aparato únicamente sobre encimeras de superficie plana.

POSIBILIDADES DE INSERCIÓN

Unidad de cocina con puerta

El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

Unidad de cocina con horno

La conexión eléctrica de la encimera y el horno debe instalarse por separado para garantizar la seguridad y poder retirar fácilmente el horno de la unidad.

DIMENSIONES DE LA PLACA DE COCCIÓN

Ancho 594 mm
Fondo 510 mm

DIÁMETROS DE DERIVACIÓN

QUEMADOR ∅ DERIVACIÓN 1/100 mm
Rápido 42
Semi rápido 32
Auxiliar 28

OTROS DATOS TÉCNICOS

POTENCIA TOTAL:	Gas original: G	20 (2H) 20 mbar 8 kW
	Sustitución de gas:	G30 (3+) 28-30 mbar 567g/h
		G31 (3+) 37 mbar 557g/h
Suministro eléctrico:	220-240 V ~ 50/60 Hz
Categoría de aparato:	II2H3+
Conexión de gas:	G 1/2"
Clase de aparato:	3

QUEMADOR	POTENCIA NORMAL kW	POTENCIA MÍNIMA kW	MARCA DEL INYECTOR
Rápido 3,0 0,75 119
Semi rápido 2,0 0,45 96
Auxiliar 1,0 0,33 70

QUEMADORES DE GAS PARA GLP G30/G31 28-30/37 mbarES

QUEMADOR	POTENCIA NORMAL kW	POTENCIA MÍNIMA kW	MARCA DEL INYECTOR	CAUDAL DE GAS NOMINAL g/h
				G30 28-30 mba-res	G31 37 mbares
Rápido 2,8 0,75 86 204 200
Semi rápido 2,0 0,45 71 145	143
Auxiliar 1,0 0,33 50 73 71

EFICACIA ENERGÉTICA

INFORMACIÓN DE PRODUCTO SEGÚN EU 66/2014

Identificación del modelo ZGH62417XA
Tipo de placa de cocción	Placa empotrada
Número de quemadores de gas	4
Eficiencia energética por quemador de gas(EE gas burner)	Parte trasera izquierda: semi rápido	57.5%
	Parte trasera derecha: semi rápido	57.5%
	Parte delantera izquierda: rápido	58.0%
	Parte delantera derecha: auxiliar	no corresponde

Eficiencia energética de la encimera de gas (EE gas hob)

57.7%

EN 30-2-1: Aparatos domésticos de cocción que utilizan combustibles gaseosos - Parte 2-1: Uso racional de la energía - General

BAJO CONSUMO ENERGÉTICO

• Antes de su uso, asegúrese de que los quemadores y los soportes están correctamente montados.
• Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores.
• Centre la olla en el quemador.
• Cuando caliente agua, utilice solo la cantidad que necesite.
• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.
• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.
• Si es posible, utilice una olla a presión. Consulte el manual del usuario.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

WWW.ZANUSSI.COM/SHOP
