PH28B25DG - Televisão Philco - Manual de utilização gratuito

Tipo de Produto	Televisão LED
Marca	Philco
Modelo	PH28B25DG
Tamanho da Tela	28 polegadas
Resolução	HD (1366 x 768)
Tipo de Tela	LED
Dimensões (com base)	640 x 180 x 430 mm (Aprox.)
Peso (com base)	3,5 kg (Aprox.)
Alimentação	110-240 V, 50/60 Hz
Consumo de Energia	35 W (Máx.)
Consumo Standby	< 0,5 W
Entradas HDMI	2
Entradas USB	1
Entrada AV	1 (Compartilhada com componente)
Sintonizador	Digital (ISDB-Tb) e Analógico
Funções Principais	Controle remoto, Sleep Timer, Bloqueio infantil, Guia eletrônico de programação (EPG)
Entrada de Antena	RF (75 ohms)
Saída de Áudio	1 x Fone de ouvido
Proteção Infantil	Bloqueio de canais e controles
Suporte de Parede	Compatível (VESA 100 x 100 mm)
Limpeza e Manutenção	Use pano macio e seco; não use produtos químicos
Peças de Reposição	Disponíveis em assistência técnica autorizada
Garantia	1 ano (sujeito aos termos legais)

Perguntas frequentes - PH28B25DG Philco

Como ligar a TV pela primeira vez?

Conecte o cabo de alimentação e a antena. Ligue a TV e siga o assistente de configuração no ecrã para selecionar o idioma, país e realizar a busca de canais.

A minha TV não encontra canais digitais. O que fazer?

Verifique se a antena está corretamente conectada e se está na posição adequada. No menu, selecione 'Busca de canais' e escolha 'Digital'. Se o problema persistir, consulte um técnico.

Posso conectar um notebook na TV?

Sim, utilize um cabo HDMI para conectar o notebook a uma das entradas HDMI da TV. Selecione a fonte HDMI correspondente no controle remoto.

Como ativar o bloqueio infantil?

Aceda ao menu 'Configurações' > 'Bloqueio' > 'Bloqueio infantil'. Defina uma senha de 4 dígitos e ative a opção. Os canais bloqueados serão restritos.

O que significa a luz vermelha piscando na TV?

Indica que a TV está em modo de espera (standby). Se piscar continuamente, pode ser um sinal de falha. Desligue da tomada, aguarde 1 minuto e ligue novamente. Se persistir, contacte a assistência.

Como reproduzir vídeos de um pendrive?

Insira o pendrive na porta USB. No controle remoto, pressione 'Source' e selecione 'USB'. Utilize as teclas de navegação para escolher o arquivo de vídeo e pressione 'Enter'.

Qual a distância ideal para assistir TV?

Para uma TV de 28 polegadas HD, recomenda-se uma distância de aproximadamente 1 a 1,5 metros para melhor experiência visual.

Como limpar a tela da TV?

Desligue a TV e aguarde esfriar. Use um pano macio e seco (microfibra) para limpar suavemente. Não use produtos químicos, álcool ou água diretamente.

A TV não liga. O que pode ser?

Verifique se o cabo de alimentação está conectado e a tomada funciona. Teste com outro aparelho. Se nada funcionar, pode ser problema interno; contacte a assistência técnica.

Como fixar a TV na parede?

Utilize um suporte compatível com o padrão VESA 100x100 mm. Certifique-se de que a parede suporta o peso (3,5 kg). Siga as instruções do suporte e use parafusos adequados.

MANUAL DE UTILIZADOR PH28B25DG Philco

Parabéns pela escolha de um produto da linha Philco.

Para garantir o melhor desempenho do produto, ler atentamente as recomendações a seguir.

A qualidade da imagem que você vê é tão boa quanto o sinal que você recebe. Para experimentar detalhes em alta definição, será necessário acessar uma programação HD.

Seu aparelho pode receber e reproduzir a programação HD através da entrada HDMI e VGA a partir de:

• Assinatura de TV a cabo em alta definição (Decodificador externo HD);
• Assinatura via Satélite em alta definição (Decodificador externo HD);
• Aparelho de Blu-ray e computadores com saída de vídeo compatível; Contate o seu provedor de cabo ou satélite para informações sobre a recepção de sinal em alta definição.

Este manual é unificado, pode ser usado para mais de um modelo da linha PHILCO. Algumas características ou funções podem não estar disponíveis, pois dependem do modelo adquirido.

Seguir corretamente as instruções do Manual para não invalidar a garantia.

RECOMENDAÇÕES

A Philco garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a sua saúde.

Cuidados com o LOCAL DE INSTALAÇÃO, PRECAUCÕES QUANTO À SEGURANÇA, MANUSEIO, LIMPEZA, e MEIO AMBIENTE são descritos a seguir e devem ser obedecidos.

INSTRUÇÕES AO USUÁRIO

Muitos dos “problemas” que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação

ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter seu aparelho a um posto de Assistência Técnica Autorizada Philco, leia atentamente o manual de instrução.

LOCAL DE INSTALAÇÃO

• Instalar o aparelho sobre uma superfície firme, plana e horizontal.
• A ventilação normal do produto não deve ser impedida.
• Deixar um espaço de no mínimo 10cm ao redor do televisor. Não cobrir o televisor quando estiver em uso.
• Não utilizar este aparelho perto de fontes de calor.

PRECAUÇÕES QUANTO À SEGURANÇA

• Jamais desmontar o aparelho. Não tocar o interior do produto nem inserir um objeto metálico dentro dele.
• Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.
• Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido.
• Ao limpar a tela do aparelho, nunca usar agentes de limpeza abrasivos. Utilizar um pano macio umedecido.
• Não empregar palha de aço nem outros produtos na antena, pois eles podem danificar o televisor.
• O uso de acessórios que não sejam originais do aparelho podem prejudicar o funcionamento do produto.
• Não utilizar aparelhos que apresentem algum tipo de dano no cordão elétrico. Para substituir qualquer peça danificada, deve-se procurar um posto de Assistência Técnica Autorizada Philco.
• Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.
• Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.
• Para desconectar a TV totalmente da rede elétrica, o plugue deve estar fora da tomada.
• Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre puxe pelo plugue.
• Manter o acesso ao cabo, plugue e a tomada desimpedido.
• Produto não deve ser exposto a gotejamentos nem a respingos. Os

objetos com líquidos, como vasos, não devem ser colocados sobre o produto.

- Evitar o uso prolongado do aparelho com volume superior a 85 dB. Os níveis de ruído acima deste valor podem ser prejudiciais à audição humana.

30dB	Brisa na floresta, biblioteca silenciosa	80dB	Tráfego médio na cidade, coletor de lixo.
40dB	Geladeira, sala de estar.	90dB	Mctró, máquina de cortar grama.
50dB	Trânsito leve, escritório silencioso.	100dB	Serra elétrica, furadeira pneumática.
60dB	Ar condicionado a 6m, máquina de costura,	120dB	Show de rock em frente as caixas acústicas, trovão.
70dB	Aspirador de pó, secador de cabelos.	140dB	Espingarda de caça, avião a jato.

ATENÇÃO:

• Quando não for utilizar o televisor por um longo período de tempo, o usuário deve desconectá-lo da tomada elétrica para a sua segurança.
• Quando o televisor estiver conectado a uma tomada elétrica, o usuário deve estar ciente que uma pequena quantidade de corrente passa através dele mesmo que o aparelho esteja desligado.

Abaixo está a simbologia relacionada à segurança utilizada no aparelho.

O sinal em forma de raio é destinado para a presença de tensões perigosas no interior do aparelho.

O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.

Para reduzir o risco de choque elétrico ou incêndio.

MANUSEIO E LIMPEZA

• Retirar o plugue da tomada antes de realizar qualquer tipo de limpeza.
• Não limpar o gabinete do aparelho com detergentes nem solventes.
• Manter todo aparelho elétrico fora do alcance de crianças, especialmente quando estiver em uso.
• Não deixar o aparelho ligado sem ninguém por perto.
• O aparelho em modo Standby consome uma quantidade mínima de energia necessária para responder ao comando do controle remoto. Para evitar o consumo total de energia elétrica, remover o cabo de alimentação da tomada.
• A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.

INFORMAÇÕES IMPORTANTES:

• A exibição de imagens estáticas tais como fotografias por um longo período pode danificar a tela LCD/LED ou causar distorções permanentes.
• Para evitar futuros problemas, varie a programação exibindo imagens em movimento e em tela cheia.
• O desgaste irregular resultante da exibição constante de imagem estática, não são cobertos pela garantia.
• Devido a restrições tecnológicas do fabricante do Painel de LCD/LED, as imagens geradas por este produto podem parecer mais claras ou escuras do que o normal em aprox. 1 ppm (parte por milhão) de pixel. O número de subpixels de um painel de LCD/LED por tamanho: O número de Subpixels = Resolução horizontal máx. x Resolução vertical máx. x 3.

Exemplo: Se a resolução máxima é 1920 x 1080, o número de subpixels será 1920 x 1080 x 3 = 6.220.800.

MEIO AMBIENTE

Embalagem

Um terço do consumo de papel destina-se a embalagens. Contribuir para a redução do consumo dos recursos naturais é um dever de todos.

O material utilizado para a embalagem e proteção do aparelho e acessórios são recicláveis.

Pilhas

Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.

As pilhas incorporam metais pesados tóxicos. Portanto, observar a legislação local quanto ao destino adequado dos materiais que serão descartados. Pilhas e baterias nunca devem ser jogadas junto ao lixo comum.

Produto

O simples fato de ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois sabe-se que eletroeletrônicos recentes e de qualidade gastam menos energia.

Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartar, manter a mesma consciência ecológica inicial e não destinar ao lixo comum. Informar-se sobre os locais para o correto fim de vida.

A consciência ecológica depende de cada um, porém, é um ato que afeta a todos.

CONTEÚDO DA EMBALAGEM

1 Manual de Instrução
3 Controle Remoto
2 Certificado de Garantia
4 Cabo de Alimentação

O APARELHO

É essencial conhecer profundamente o aparelho antes do uso inicial para que o usuário o manuseie corretamente.

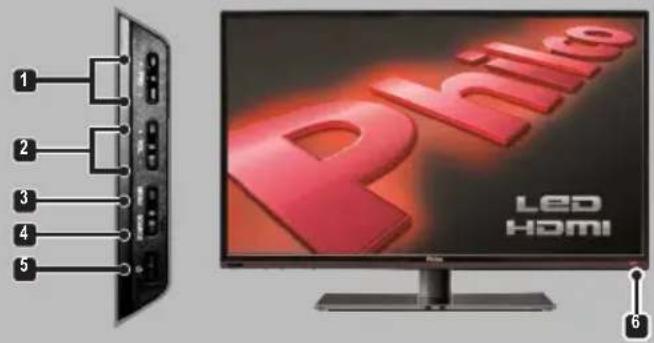

VISTA FRONTAL

1 2 3 4 5 Philo LED HDMI 6

1 CH:

- Alterna entre os canais sintonizados. - Alterna entre as opções de menu / submenu.

2 VOL:

- Ajusta o volume. - Alterna entre as opções do menu principal.

3 MENU: menu de ajustes.

4 SOURCE: alterna entre as fontes de entrada.
5 POWER: botão liga e desliga (Standby).
6 LED INDICADOR DO STANDBY E SENSOR DO CONTROLE REMOTO.

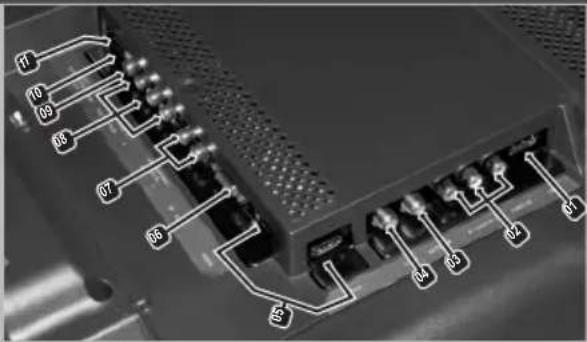

VISTA TRASEIRA

1 70 69 68 67 66 5 4 3 2 1

01 ENTRADA USB.

02 AV1: entrada de vídeo composto e áudio estéreo.

• Amarelo - entrada de vídeo.
  • Vermelho/Branco - entrada de áudio L e R.

03 AIR: entrada para TV VHF e UHF – Analógica e Digital.
04 CABO: entrada para TV a cabo.
05 HDMI: entrada de áudio e vídeo digital.
06 VGA: entrada para conexão com computador.
07 VGA/COMPONENT AUDIO IN: entrada de áudio para conexão com PC e VÍDEO COMPONENTE.
08 ENTRADA VÍDEO COMPONENTE.
09 SAÍDA DE ÁUDIO DIGITAL COAXIAL.

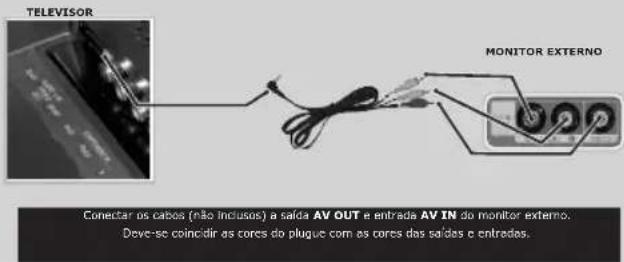

10 VÍDEO OUT / AUDIO L/R OUT: saída de vídeo composto e áudio estéreo do tipo P2.
11 ENTRADA RJ 45: para uso do sistema GINGA.

IMPORTANTE:

- Para reduzir o risco de choque elétrico é necessário a remoção do cabo de alimentação/força da tomada da rede elétrica.

O CONTROLE REMOTO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 Philco

1 MUTE: cessa o som.
2 T.LINK: acesso ao menu T-LINK (CEC), compatibilidade de funcionalidade com cabo HDMI.
3 MTS: alterna entre os tipos de áudio/idiomas disponíveis pela transmissão da emissora ou em vídeos contidos em dispositivos USB.
4 TECLADO NUMÉRICO.
5: acesso a canal digital (ex.: 5.1, 5.2, 5.3).
6 MENU: menu principal do aparelho.
7 TECLAS DE NAVEGAÇÃO.

8 OK: confirmação
9 EXIT: sai do menu ou retorna para modos de operação.

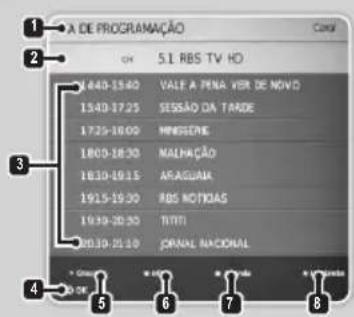

10 GUIA: guia de programação eletrônica. Apenas para sinal digital.
11 VOLUME: ajusta o volume.
12 BOTÃO VERDE: utilizado para menus da TV digital e em modo USB.
13 BOTÃO VERMELHO: utilizado para menus da TV digital e em modo USB.

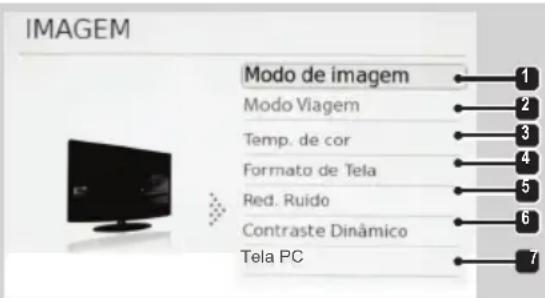

14 P.MODE: ajustes de imagem predefinidos.

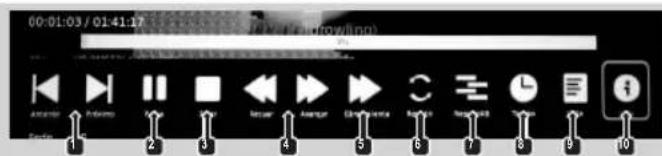

15 PLAY/PAUSE: inicia e pausa a reprodução.

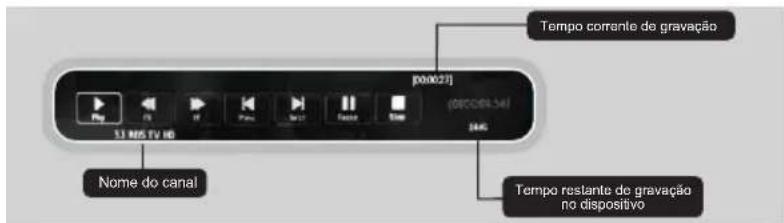

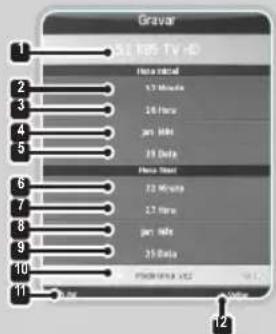

16 REC: habilita a função de gravação de canal DTV em dispositivo USB compatível.
17 <<: retrocede a um ponto específico.
18 |<: retrocede faixa ou capítulo.
19 POWER: Liga/desliga o televisor colocando em modo standby.
20 TUNER: alterna entre as opções de entrada de sinal (ANTENA e CABO).
21 RETURN: retorna ao último canal em exibição.

22 SOURCE: alterna entre as fontes de entrada.
23 GINGA: habilita função de TV interativa.
24 INFO: exibe informações referentes ao canal ou programa.
25 CH+/CH-: navega entre canais sintonizados.
26 USB: acesso ao conteúdo do dispositivo USB.
27 BOTÃO AMARELO: utilizado para menus da TV digital e em modo USB.
28 BOTÃO AZUL: utilizado para menus da TV digital e em modo USB.

29 S.MODE: alterna entre ajustes de áudio predefinidos.
30 CC: habilita o recurso de legendas (esta função desabilita a opção de GINGA).

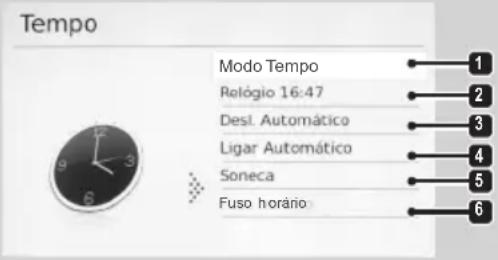

31 SLEEP: permite escolher um tempo para o desligamento do aparelho.
32 ZOOM: alterna entre os formatos de tela disponíveis.
33 STOP: para a reprodução.
34 >>: avança a um ponto específico.
35 > |: avança faixa ou capítulo.

PILHAS

1º PASSO: Remover a tampa do compartimento das pilhas do controle remoto.
2º PASSO: Inserir duas pilhas (AAA), assegurando-se de que a polaridade das mesmas corresponda às marcas dentro do compartimento.
3º PASSO: Recolocar a tampa no lugar.

IMPORTANTE:
- Quedas podem danificar permanentemente o controle remoto.

RECOMENDAÇÕES

• O controle remoto atua sobre um sensor na unidade do aparelho. Ele tem um alcance de 5 metros, e deve ser utilizado dentro de uma abertura de 30^ (em qualquer direção) em relação ao sensor do controle remoto presente no painel frontal do aparelho.
• Manter as pilhas fora do alcance de crianças. Em caso de ingestão, deve-se consultar um médico imediatamente.
• Não manusear as pilhas com objetos metálicos.
• Retirar as pilhas do controle remoto, se o usuário não for utilizá-lo por um longo período de tempo.
• Não deixar objetos entre o sensor do aparelho e o controle remoto. Isso poderá causar o mau funcionamento do controle, pois interromperá o sinal enviado ao aparelho.
• Ao utilizar o controle remoto, não pressionar as teclas utilizando força em demasia. Isto poderá comprometer o funcionamento deste acessório em curto prazo.

MONTAGEM E INSTALAÇÃO

INSTALANDO O SUPORTE DE MESA E PREPARANDO PARA SUPORTE DE PAREDE

Posicionar o televisor e a base na posição mostrada na figura abaixo. IMPORTANTE: Cobrir a parte frontal (TELA LCD/LED) com um cobertor macio para evitar danos.

1 Conecte o pescoço da base no painel traseiro. (Conforme imagem

abaixo).

abaixo). PH42B25DG - 4x(M5x12) PH28B25DG - 4x(M4x10) Pescço

2 Conecte a base no pescoço e fixe com os parafusos. (Conforme imagem).

PH42B25DG 4x(4x20)

PH28B25DG 4x(4x20)

3 Base universal, utiliza afuração que coincide com o pescoço.

IMPORTANTE:

• Para fixação em suporte de parede, o produto utiliza furação padrão VESA PH42B25DG 200 mm M6 e PH28B25DG 100 mm M4.
• A profundidade do parafuso deve ser verificada de acordo com o suporte adquirido.

Para que se possa extrair o máximo de qualidade tanto no áudio quanto no vídeo, é necessário preparar o aparelho adequadamente.

IMPORTANTE:

• Este aparelho é bivolt automático.
• Para todas as conexões de áudio mostradas a seguir, o usuário deverá efetuar a conexão de vídeo.

CONEXÕES DE ANTENAS

Cabo coaxial de 75 OHMS Conectar o cabo de 75 OHMS no local indicado.

- Conectar o cabo a entrada correspondente.

CONEXÃO DA ANTENA VHF/UHF (DIGITAL)

Conectar o cabo da antena ao terminal no painel traseiro do aparelho. Este aparelho está preparado para o sistema de TV DIGITAL. Para receber um sinal digital o usuário deve conectar uma antena própria (UHF) para captar o sinal.

ANTENNA CABLE 100A 100B

IMPORTANTE:

• Quando a intensidade do sinal digital for fraca a imagem pode travar ou até mesmo apresentar partes quadriculadas.
• Canais digitais às vezes podem transmitir programas em padrão SD (4:3), o que pode causar barras pretas e perda da qualidade na imagem.

1 Localizar o cabo conectado ao terminal ANT OUT no decodificador.
2 Conectar a outra extremidade do cabo ao terminal TV CABO no painel traseiro do aparelho.
3 Coloque o televisor no canal 3 ou 4, conforme o canal de saída da unidade decodificadora.
4 A seleção de canais é feita diretamente pelo decodificador.
5 Pressionar o botão TUNER no controle remoto para alternar entre ANTENA e CABO ou através do botão SOURCE.

IMPORTANTE:

• É possível instalar um decodificar utilizando as entradas/saídas AV.
• Caso a operadora não utilize um decodificador para recepção dos canais, conectar o cabo diretamente na entrada de antena da TV, e realizar a busca automática.

ENTRADA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

Conector Amarelo: transmite sinal de vídeo.

Conector Vermelho e branco: transmite sinais de áudio estéreo (R/L). A ilustração a seguir simula uma conexão de vídeo composto e áudio estéreo com um Player.

1 Efetuar as conexões de vídeo e áudio estéreo entre o Player e o televisor conforme figura abaixo.
2 Através da tecla SOURCE, seleccione a respectiva entrada conectada.

TELEVISOR Cabo Audio e Vízco Padrão Player

Conectar o CABO RCA a entrada VÍDEO IN e ÁUDIO IN.
Deve-se coindir as cores do plugue com as cores das saídas e entradas.

ENTRADA VÍDEO COMPONENTE

Cabo Azul/Verde/Vermelho: transmite sinais de vídeo, cada cabo transmite uma determinada informação. A ilustração a seguir simula uma conexão de vídeo componente e áudio estéreo com um DVD Player.

1 Efetuar as conexões de vídeo e áudio estéreo entre o DVD player e o televisor conforme figura a seguir.
2 Através da tecla SOURCE, selecione a respectiva entrada conectada.

TELEVISOR Cabo de audio estérea Player Cabo de video componente

Conectar o CABO RCA a entrada COMPONENTE IN Deve-se coindir as cores do plugue com as cores das saldas e entradas.

ENTRADA HDMI

HDMI: High-Definition Multimedia Interface, ou seja, interface multimídia de alta definição.

A ilustração a seguir simula uma conexão HDMI com um Player.

1 Efetuar a conexões HDMI entre o player e o televisor conforme figura abaixo.
2 Através da tecla SOURCE, selecione a respectiva entrada conectada.

TELEVISOR Cabo HDMI BluRay HOME OUT/100%

IMPORTANTE:

- Ao escolher uma resolução, é normal que a imagem se torne corrompida por alguns instantes ou demore um pouco para ser exibida.

ENTRADA PC IN

É possível utilizar a TV Philco como um monitor de computador.

Conectar um cabo VGA (não incluso) entre o conector VGA na TV e a placa de vídeo do computador. Em seguida conectar uma das extremidades do cabo de áudio (não incluso) na entrada AUDIO IN da TV e a outra extremidade na saída de áudio do PC. Em seguida, ligar o PC.

TELEVISOR COMPUTADOR

IMPORTANTE:

• Utilizar adaptador P2/RCA.
• As opções de ajuste são fornecidas pela placa de vídeo do computador.
• Se ao executar uma nova configuração de vídeo e a imagem distorcer ou mesmo se ausentar, aguardar 30 segundos para reversão do ajuste e retorno à resolução anterior.

SAÍDA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

A saída de vídeo e áudio estéreo permite a conexão com um dispositivo de áudio e de vídeo externo. Função disponível apenas para modo TV e AV.

1 Efetuar as conexões de vídeo e áudio estéreo entre a TV PHILCO e o monitor externo.
2 No que diz respeito ao dispositivo externo, o usuário deverá selecionar a respectiva entrada de áudio e vídeo como fonte de entrada do aparelho.

TELEVISOR MONITOR EXTERNO Conectar os cabos (não inclusos) a salda AV OUT e entrada AV IN do monitor externo. Deve-se coincidir as cores do plugue com os cores das saldes e entradas.

MODOS DE OPERAÇÃO

Os modos de operação do televisor correspondem às fontes de sinal. Para alternar entre os modos de operação (fontes de entrada de sinal), seguir o procedimento abaixo:

1 Ligar o televisor.
2 Pressionar o botão SOURCE no controle remoto.
3 Utilizando as teclas de navegação do controle remoto, escolher o modo de operação desejado.
4 Pressionar OK para confirmar.

CONFIGURANDO OS CANAIS

Este aparelho faz a busca automática por canais.

1 A busca automática por canais está disponível no SETUP do aparelho, pressionar o botão MENU no controle remoto.

2 Seleccione a opção CANAL/SINTONIA AUTOMÁTICA para fazer a varredura.

3 Uma mensagem de confirmação aparecerá, pressionar SIM.

4 Após finalizar a varredura o CANAL será exibido na tela.

Sintonia de Canais DIV 0 Caneis Antenna 0 Caneis CABO 0 Caneis 2% VHP CH 5 DIV

5 Para navegar entre os canais armazenados pressionar os botões CH+/-.

GUIA DE PROGRAMAÇÃO (Programação TV digital)

O guia eletrônico permite que o usuário visualize informações sobre a programação de determinados canais.

IMPORTANTE

• As informações do GUIA são fornecidas pelas emissoras de TV.
• A exibição é atualizada de forma dinâmica e na medida em que forem disponibilizadas.

Para acessar o GUIA DE PROGRAMAÇÃO pressionar o botão GUIDE. A tela abaixo será exibida.

A DE PROGRAMAÇÃO ON 5.1 RBS TV HD 1.640-15:40 VALE A PENA YER DE NOVO 15:40-17:25 SESSÃO DA TARDE 17:25-18:00 MENSERIE 18:00-18:30 MALNAÇÃO 18:30-19:15 ARAGUAIA 19:15-19:30 RBS NOTIDAS 19:30-20:30 TITTI 20:30-21:30 JORAN NACIONAL * Group * End * End * End * End

SELEÇÃO PROGRAMAÇÃO POR CANAL OU DATA. INFORMAÇÃO DE CANAL OU DATA INFORMAÇÕES DO CANAL: exibe os programas e o

horário aproximado que será exibido.

OK: confirma.

GRAVAR (BOTÃO

VERMELHO): pressionar o botão REC para acessar o menu de programação da função HD RECORDER.

INFO (BOTAO VERDE): pressionar o botão INFO para exibir mais informações.

AGENDA (BOTÃO AMARELO): exibe a agenda de lembretes.

LEMBRETE (BOTÃO AZUL): menu de configuração de lembrete.

CONFIGURANDO UM LEMBRETE

É possível configurar o aparelho para mudar de canal automaticamente através do GUIA DE PROGRAMAÇÃO (apenas para canal digital).

1 Seleção o canal que contenha a programação desejada.
2 Pressione o botão GUIDE para acessar o GUIA DE PROGRAMAÇÃO.
3 Selezione o programa na lista.
4 Pressione o botão LEMBRETE (AZUL).
5 A tela ao lado será exibida.

Lambrate 51 ABS TV HD 40 Minute 1.5 fps Jen Mio 24 Data ★ Ums vez Media OK OK

PROGRAMAÇÃO: canal.
2 MINUTO: ajusta o minuto.
3 HORA: ajusta a hora.
4 MÊS: ajusta o mês.
5 DATA: ajusta a data.
6 MODO: alterna entre o modo

de repetição do lembrete.

7 OK: pressionar o botão OK para confirmar.

8 VOLTAR: pressionar o botão AZUL para sair do menu.

MODO USB (APLICATIVOS)

IMPORTANTE:

- A PHILCO não se responsabiliza por eventuais perdas de dados contidos em dispositivos USB.

1 Insira um dispositivo USB em uma das entradas USB do aparelho.
2 Selecionar a entrada USB pressionado o botão USB.
3 Uma interface será exibida para a reprodução dos arquivos.
4 Selezione o filtro desejado e pressione OK.

REPRODUÇÃO DE FOTOGRAFIA.

Ao selecionar o filtro IMAGENS, os arquivos compatíveis serão exibidos em miniatura.

1 Para dar início a reprodução de todas as imagens (APRESENTAÇÃO DE SLIDE), pressionar o botão PLAY/PAUSA.
2 Ao manter o seletor sobre uma miniatura, será exibido as informações do arquivo.
3 Para fazer uma seleção, navegue até a miniatura e pressione OK. Depois de selecionadas, pressione o botão PLAY/PAUSA.
4 Para exibir a barra de recursos, pressione o botão MENU.

1 2 3 4 5 6 7 8 9 10

1 ANT/PRÓX: avança e retrocede a imagem.
2 PLAY/PAUSA: inicia e pausa a reprodução.
3 PARAR: para a reprodução.
4 ROTACIONAR: rotaciona.
5 AMPLIAR/ENCOLHER
aumen ta e di min ui a visualização da imagem.
6 MOVER: permite mover a imagem durante o zoom.
7 REPETIR: modos de repetição.

8 MUSIC: reproduz músicas contidas no dispositivo USB durante a apresentação de SLIDE.

- IMPORTANTE: não é possível escolher a música a ser reproduzida.

LISTA: exibe a lista de reprodução.

10 INFO: exibe as informações pertinentes ao arquivo.

REPRODUÇÃO DE MÚSICA.

Ao selecionar o filtro MÚSICA, os arquivos compatíveis serão exibidos em miniatura.

1 Para dar início a reprodução, selecione o arquivo desejado e pressione o botão PLAY/PAUSA.
2 Ao manter o seletor sobre uma miniatura, será exibido as informações do arquivo.
3 Para fazer uma seleção, navegue até a miniatura e pressione OK. Depois de selecionadas, pressione o botão PLAY/PAUSA para dar início a reprodução.
4 Ao iniciar a reprodução, uma barra de recursos será exibida na parte de baixo da tela.

00:00:53 / 00:04:11 F5 F6 F7 F8 F9 1 2 3 4 5 6 7

1 ANT/PRÓX.: avança e retrocede a um ponto específico.
2 PLAY/PAUSA: inicia e pausa a reprodução.
3 PARAR: para a reprodução.
4 RECUAR/AVANÇAR: avança e retrocede.

5 REPETIR: modos de repetição.
6 LISTA: exibe a lista de reprodução.
7 INFO: exibe as informações pertinentes ao arquivo.

REPRODUÇÃO DE FILME

Ao selecionar o filtro FILME, os arquivos compatíveis serão exibidos em miniatura conforme imagem abaixo.

1 Para dar início a reprodução, selecione o arquivo desejado e pressione o botão PLAY/PAUSA.
2 Ao manter o seletor sobre uma miniatura, será exibido as informações do arquivo.
3 Para fazer uma seleção, navegue até a miniatura e pressione OK. Depois de selecionadas, pressione o botão PLAY/PAUSA para dar início a reprodução.
4 Para exibir ou esconder a barra de recursos, pressione o botão MENU.

1 ANT./PR ÓX: av ança e retrocede a um ponto específico.
2 PLAY/PAUSA: inicia e pausa a reprodução.
3 PARAR: para a reprodução.
4 AVANÇAR/RECUAR: avança e retrocede.
5 CÂMERA LENTA: câmera lenta.
6 REPETIR: modos de repetição.

7 REPETIR AB: repete seções entre dois pontos específicos.
8 TEMPO: seleciona um ponto específico no filme.
9 LISTA: exibe a lista de reprodução.
10 INFO: exibe as informações pertinentes ao arquivo.
- Permite alteração de idioma e legenda.

REPRODUÇÃO TEXTO

Ao selecionar o filtro ARQUIVO, os arquivos compatíveis serão exibidos em miniatura.

1 Para dar início a visualização, selecione o arquivo desejado e pressione o botão PLAY/PAUSA.
2 Durante reprodução pressionar o botão MENU para que seja exibida a barra de recursos.

Anterior Prelimo Sper i-Alpina Spur Lula i

ANT/PROX: avança e retrocede o texto.
PARAR: para a reprodução.
IR A PÁGINA: alterna entre as páginas do arquivo.
MUSIC: reproduz musicas contidas no dispositivo USB

durante a apresentação.
- IMPORTANTE: não é possível escolher a música a ser reproduzida.
LISTA: exibe a lista de reprodução.
INFO: exibe as informações pertinentes ao arquivo.

HD RECORDER

Esta função permite que o usuário grave em DISPOSITIVO USB o programa em execução.

IMPORTANTE:

• Este processo funciona apenas para recepção digital.
• Para melhor qualidade recomendamos uso de HD EXTERNO.
• A gravação através de PEN-DRIVE, MP3 Player ou MP4 Player pode ser comprometida pois depende do modelo do dispositivo.

CONFIGURANDO O DISPOSITIVO.

IMPORTANTE:

- O formato de arquivos em modo NTFS não é compatível nesta função.

Para fazer a gravação é necessário configurar o dispositivo.

Para acessar a tela de configuração pressionar o botão MENU no controle remoto, em seguida selecionar a OPÇÕES / SISTEMA ARQ. PVR.

A tela a seguir será exibida.

Os pontos a seguir são importantes para o bom funcionamento da função HD RECORDER.

Sistema Arq. PVR Selecionar Disco Formatação Iniciar Verificar Velocidade O OK MENU

SELE CIONAR DISCO: permite alternar entre os dispositivos e suas partições.

- USB - seleciona a respectiva entrada. - DISCO - escolhe a partição dentro do dispositivo USB a ser gravado.

FORMATAÇÃO: acessa o

menu de formatação do dispositivo USB. - SISTEMA DE ARQ. PVR - sistema de formatação. Formatar em HI SPEED FS. - TAMANHO DO SIST. DE ARQ. - seleciona o tamanho disponibilizado. - SD - exibe o tempo de gravação em formato digital. - HD - exibe o tempo de gravação em formato digital em alta definição.

VELOCIDADE: exibe a velocidade de gravação.

- Para garantir boa gravação, a barra deve estar no máximo.

IMPORTANTE:

• A qualidade de gravação está atrelada a velocidade do dispositivo.
• Caso o aparelho não inicie a gravação, trocar o dispositivo USB por outro com maior capacidade e com a formatação adequada (HI SPEED FS).
• Os arquivos gravados são reproduzidos apenas no próprio aparelho.

GRAVANDO

Após o usuário ter feito as configurações correspondentes da página anterior ele poderá gravar o programa em canal de recepção digital.

1 Selecionar o canal com as teclas CH +/-
2 Pressionar o botão REC no controle remoto.
3 A imagem abaixo será exibida na tela.
4 Para cancelar a gravação pressionar o botão STOP.

[0x0027] Tempo corrente de gravação 53 M/S TV HD [DEC08-14] SAC Nome do canal Tempo reslante de gravação no dispositivo

IMPORTANTE:

• O sistema de gravação divide o programa gravado em arquivos de 4Gb.
• Caso o usuário utilize um PEN-DRIVE de baixa velocidade, a imagem pode travar durante a gravação.

O usuário também pode programar uma gravação através do GUIA DE PROGRAMAÇÃO. Para usufruir deste recurso seguir interações abaixo.

IMPORTANTE:

- Para esta opção o usuário deve usar de preferência um HD EXTERNO.

1 Como canal selecionado pressionar botão GUIDE para acessar o guia.
2 Pressionar o botão VERMELHO para acessar a função GRAVAR.
3 Atela abaixo será exibida.

Gravar 3L RPS TV HD Home initial 9.5 Minutes 14 Hours 20 Bits 25 Beta Home next 22 Minutes 27 Hours 20 Bits 25 Beta Priceline v62 10.1.2 11 12

PROGRAMAÇÃO: canal.

MINUTO: ajusta o minuto inicial.

HORA: ajusta a hora inicial.

MÊS: ajusta o mês inicial. DATA: ajusta a data inicial. MINUTO: ajusta o minuto final.

HORA: ajusta a hora final. MÊS: ajusta o mês final. DATA: ajusta a data final.

MODO: alterna entre o modo de repetição do lembrete.

OK: pressionar o botão OK para confirmar.

VOLTAR: pressionar o botão VERMELHO para sair do menu.

IMPORTANTE:

• Este modo funciona com o aparelho em STANDBY, após a finalização o usuário deve pressionar o botão POWER do controle remoto.
• Caso o usuário ligue o aparelho durante a GRAVAÇÃO EM STAND-BY não será possível desliga-lo novamente sem cancelar a gravação.

TV INTERATIVA [GINGA]

Ginga é uma aplicação que permite ao usuário utilizar o conteúdo interativo disponibilizado pela emissora de televisão através da programação digital.

Como acessar o Conteúdo Interativo.

O conteúdo interativo é enviado pela emissora através do RF direto para o aparelho [PROGRAMAÇÃO DIGITAL]. Para que o usuário possa responder a interatividade é necessário conexão com internet. Conectar o cabo de ethernet do modem na entrada RJ45 do televisor.

1 Seleccione um canal digital que disponibilize o serviço de Interatividade [GINGA].
2 Pressione o botão GINGA no controle remoto.
- Aguarde algum tempo para que o aparelho carregue a informação enviada.

3 Após carregar o conteúdo interativo, um indicador animado será exibido na tela.

- O indicador varia de acordo com a operadora.

IMPORTANTE:

• Após carregar, o aplicativo ficará ativo na tela da TV. O indicativo de carregamento varia de acordo com emissora.
• Ao mudar de canal, o GINGA necessita de um tempo para carregar a aplicação.
• As ações interativas variam de acordo com o aplicativo, portanto não trate como erro se algumas teclas não operarem.
• Cada desenvolvedor, programa a melhor forma de navegação de acordo com suas necessidades.
• GINGA não será habilitado caso a função CC (CLOSE CAPTION) esteja ligada.

AJUSTES E CONFIGURAÇÕES

As próximas páginas deste tópico explicam como ajustar algumas configurações do televisor.

IMPORTANTE:

- Para acessar o SETUP do aparelho, pressionar o botão MENU no controle remoto.

CANAL - Opções de configuração de canais.

Canal Sintonia Automática Sintonia Manual DTV Sintonia Manual ATV Editar Canal Atualizar SW(USB)

SINTONIA AUTOMÁTICA: faz a varredura e armazena os canais disponíveis.

SINTONIA MANUAL DTV: faz a busca manual de canal DTV. SINTONIA MANUAL ATV: faz a busca manual de canal ATV.

EDITAR CANAL: edita a programação de canais podendo EXCLUIR, OCULTAR e ADICIONAR a FAVORITOS. ATUALIZAR SW (USB) utilizado para assistência técnica.

IMAGEM - Configurações para obter melhor qualidade de imagem.

IMAGEM Modo de imagem Modo Viagem Temp. de cor Formato de Tela Red. Ruido Contraste Dinâmico Tela PC

MODO DE IMAGEM: alterna entre a s e qua liz açã o predefinidas.

- A opção PESSOAL permite ajuste manual.

MODO VIAGEM: Atende o padrão de sinal digital brasileiro para dispositivos mó ve is, facili ta ndo a recep çã o d os can ai s, reduzindo a qualidade da imagem.

Recomendada para locais de muita dificuldade de recepção do sinal digital da emissora.

TEMPERATURA DA COR: alterna entre os modos predefinidos.

FORMATO DE TELA: alterna entre os formatos de tela.

REDU TOR DE RUÍDO: ameniza o ruído no sinal recebido.

CONTRASTE DINÂMICO: ajuste de tons pretos e brancos.

TELA PC: configura o t a man h o d a tel a d o computador.(Disponível pelo modo PC).

SOM - Configurações que ajudam a obter melhor qualidade de som.

SOM Modo De Som Padrão Balanco Vol. Auto Som Surround SPDIF Mode 1 2 3 4 5

MODO DO SOM: alterna entre as equalização de som predefinidas.

BALANÇO: ajusta o equilíbrio do som entre os auto falantes.

VOLUME AUTOMÁTICO:

estabiliza diferenças bruscas de som.

SURROUND: habilita efeito de som SURROUND.

MODO SPDIF: configuração da saída de áudio digital.

TEMPO - Configurações de horário.

Tempo Modo Tempo Relógio 16:47 Desi. Automático Ligar Automático Soneca Fuso horário

1 MODO TEMPO: ajuste automático do relógio (sinal digital).
2 RELÓGIO: ajuste da hora e data no modo manual.
3 DESL. AUTOMÁTICO programa o aparelho para desligar automaticamente.

4 LIGAR AUTOMÁTICO: programa o aparelho para ligar automaticamente.
5 SONECA: Permite ajustar um tempo para que a TV desligue sozinha.
6 FUSO HORÁRIO: permite ajuste de hora pela região local e transmitida.

OPÇÕES - Configuração das opções do televisor

Opções Idioma Português Sistem a. Ar q. PVR CC Predefinições Config. Rede T-Link Aplicação Ginga Ginga Modo

1 IDIOMA: altera o idioma do menu.
2 SISTEMA ARQ. PV R : c o nfi g ur a çõe s d e dispositivo USB.

3 CC: habilita legenda (apenas para canais que disponibilizarem).
4 PREDEFINIÇÕES: retorna para as configurações de fábrica.

5 CONF. REDE: Configuração da rede.
6 T-LINK: permite compatibilidade pelo padrão CEC, com cabo HDMI para equipamentos compatíveis com a função.

7 APLICAÇÃO GINGA: aplicação do conteúdo interativo nos canais digitais.
8 GINGA: Permite ou não a aplicação do conteúdo interativo.
9 MODO: habilita modo showroom.

Bloquear - Configuração para controle do usuário.

Bloquear Bloqueio Definir Senha Bloquear Canal Controle d os pais

1 BLOQUEIO: habilita as próximas opções Utilizar a senha padrão.
2 DEFINIR SENHA: altera a senha de bloqueio de canal.
- A senha padrão é 0000 e a senha master é 0812.

3 BLOQUEAR CANAL:bloqueia a exibição do canal. Utilizar a senha padrão ou master para liberar a exibição.
4 CONTROLE DOS PAIS: Permite aos responsáveis bloquarem alguns canais.

APLICAÇÃO- Configuração das aplicações do televisor

APLICAÇÃO Aplicativos

• Tomada sem energia ou com mau contato. Ligar o aparelho em outra tomada.
• Botão ON/OFF no painel inferior desligado. Pressionar o botão no painel inferior para ligar.
• Botão ON/STDBY. Pressionar o botão POWER no controle remoto para ligar o aparelho.

2 CONTROLE REMOTO NÃO

FUNCIONA

• Pilha gasta ou mal colocada. Verificar e trocar as pilhas.
• Fora de alcance. Usar o controle remoto de acordo com instruções contidas neste manual.

• Cabo de A&V ligado incorretamente. Efetuar ligação conforme manual.

• Canal mal sintonizado. Seleccionar o canal correto da TV.

• Antena mal conectada. Verifique a conexão da antena.

• Problema de recepção. Tente outro canal.
• Ajuste incorreto. Ajuste as configurações de vídeo.

4 SEM SOM / SOM DISTORCIDO

• Volume muito baixo. Aumentar o volume.
• Função MUTE ligada. Pressionar o botão MUTE no controle remoto.

5 NÃO LOCALIZA CANAL DIGITAL

- Sem recepção digital. Verificar se a região já está recebendo sinal digital, ou se a antena UHF esta corretamente conectada na respectiva entrada do televisor.

6 BARRAS PRETAS NA TELA

- Canal analógico. O canal analógico é transmitido no padrão 4:3, para eliminar as barras pretas

pressionar as teclas ASPECT para ajustar o formato da tela.

- Programa transmitido em padrão SD (4:3). Canais digitais podem transmitir programas em padrão SD (4:3). Pode causar barras pretas e perda da qualidade.

• Recepção fraca. Verificar a intensidade do sinal.
• Antena incorreta. Verificar o tipo de antena utilizado, o padrão para TV digital é UHF.

GLOSSÁRIO

ESTÉREO

- Sistema de som que utiliza dois canais, um esquerdo e um direito.

NTSC / PAL-M

- Sistemas de modulação dos sinais transmitidos. Brasil utiliza PAL-M e EUA utilizam NTSC.

RCA

- Tipo de conector utilizado para áudio e vídeo. Possuem um plugue em cada extremidade, que consiste em um conector central, envolvido por um anel.

STAND-BY

- O aparelho consome o mínimo de energia utilizando-a apenas para manter as funções básicas em operação.

VIDEO COMPOSTO

- Formato de transmissão de sinal de vídeo.

HDMI

- Trata-se de uma interface digital capaz de transmitir áudio e vídeo num único cabo.

VHF

- Designa faixa de radio-frequências de 30 a 300 MHz.

ESPECIFICAÇÕES TÉCNICAS

PH42B25DG LED

IMAGEM/TELA

• Proporção de Imagem:16:9
• Tempo de Resposta (típico): 9,5 ms
• Tipo da Tela: backlight led 42"
• Resolução Máxima: 1920 X 1080 (pixels)
• Contraste dinâmico: 4.000.000:1

SOM

• Potência de saída (RMS): 10W
  • Alto-falantes internos: 16 ohm
  • Auto-falantes internos: 2

RECEPÇÃO

• Sintonia: Digital PLL com recepção ISDB-T.
• Modulação: PAL-M / PAL -N / NTSC
• Recepção: 125 canais em modo VHF/UHF/CABO

GERAL

• Temp. ambiente: 0°C a 40°C
- Alimentação: 110 - 240V
- Freqüência:50/ 60 Hz
- Consumo máximo: < 82,0W
- Consumo STANDBY: <1,0W

PH28B25DG LED

IMAGEM/TELA

• Proporção de Imagem:16:9
• Tempo de Resposta (típico): 6,5 ms
• Tipo da Tela: backlight led 28"
• Resolução Máxima: 1366 X 768 (pixels)
• Contraste dinâmico: 3.000.000:1

SOM

• Potência de saída (RMS): 8W
  • Alto-falantes internos: 16 ohm
  • Auto-falantes internos: 2

RECEPÇÃO

• Sintonia: Digital PLL com recepção ISDB-T.
• Modulação: PAL-M / PAL -N / NTSC
• Recepção: 125 canais em modo VHF/UHF/CABO

GERAL

• Temp. ambiente: 0°C a 40°C
- Alimentação: 110 - 240V
- Freqüência:50/ 60 Hz
- Consumo máximo: < 33,0W
- Consumo STANDBY: <1,0W

Philco

• Em virtude de constantes aperfeiçoamentos em sua linha de produtos, a Philco reserva-se o direito de proceder, sem aviso prévio, às modificações técnicas que julgar convenientes.
• As figuras apresentadas neste manual são de caráter ilustrativo, não necessitam ser fiéis ao produto em si.

Philco ATENDIMENTO AO CONSUMIDOR 0800 645 8300

www.philco.com.br/FaleConosco.aspx
