MANUAL DE UTILIZADOR BFS4NAB Brastemp

Acesse o site www.brastemp.com.br para ter acesso às informações atualizadas sobre a nossa rede de assistência técnica ou ligue no nosso Call Center:

3003-0099

(capitais e regiões metropolitanas) ou

0800-970-0999

(demais localidades)

Com isso, você terá fácil acesso à Assistência Técnica mais próxima de sua residência.

Autênticos. Assim devem ser os melhores momentos da vida. A Brastemp também acredita, que você deve decidir quando e como vivê-los. Por isso empenhase em desenvolver produtos que superem expectativas em qualidade, inovação, segurança e conforto à sua família.

Siga corretamente as instruções contidas neste manual e aproveite o máximo do seu novo produto.

A Brastemp está à sua disposição para esclarecer qualquer dúvida, bem como para ouvir sua crítica ou sugestão.

Fale com a Brastemp

Acesse o site www.brastemp.com.br para ter acesso às informações atualizadas sobre a nossa rede de assistência técnica ou ligue no nosso Call Center: 3003-0099 (capitais e regiões metropolitanas) ou 0800-970-0999 (demais localidades).

Com isso, você terá fácil acesso à Assistência Técnica mais próxima de sua residência.

Rede de Serviços

REDE DE SERVIÇOS BRASTEMP

Todo cuidado na hora da instalação, manutenção ou reparo do seu eletrodoméstico Brastemp.

• O único garantido pelo fabricante, atende dentro e fora da garantia;
• Técnicos treinados pela fábrica;
• Peças Originais.

Endereço para correspondência:

Rua Olympia Semeraro, 675 – Jardim Santa Emilia

CEP 04183-901 – São Paulo – SP

Sumário

1. Segurança 4

2. Conhecendo seu fogão ..... 6

2.1 Clean 4 ou 6 bocas.... 6

2.2 Clean 4 bocas....7

2.6 Ative! Duplo Forno 4 ou 5 bocas ... 9

1. Identifi cando seu fogão ... 11

2. Instalando seu fogão..... 13

4.1 Condições de instalação ..... 13

4.2 Condições para a instalação do gás

4.3 Condições para a instalação elétrica

4.4 Pés reguláveis....

4.4.1 Nivelando seu fogão .....15

4.5 Instruções para a instalação de fogão convencional (piso) .....15

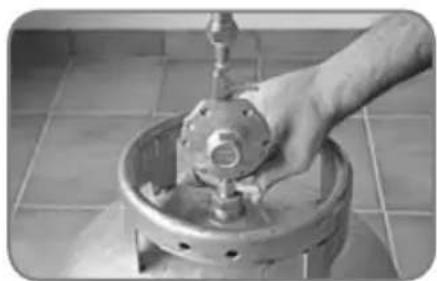

4.5.1 Instalação com gás botijão (GLP)....17

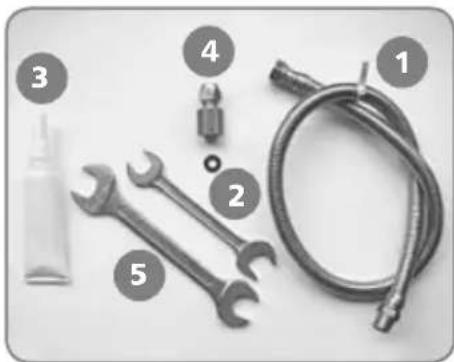

4.5.2 Instalação com gás encanado (GLP, GN)....18

4.6 Instruções para a instalação de fogão de embutir ..... 20

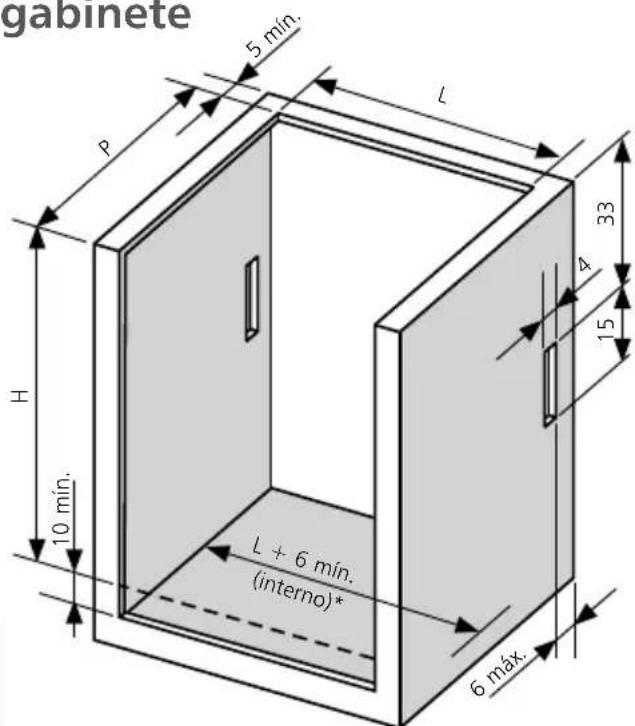

4.6.1 Dimensões do nicho/gabinete....20

4.6.2 Posição da tomada elétrica ....22

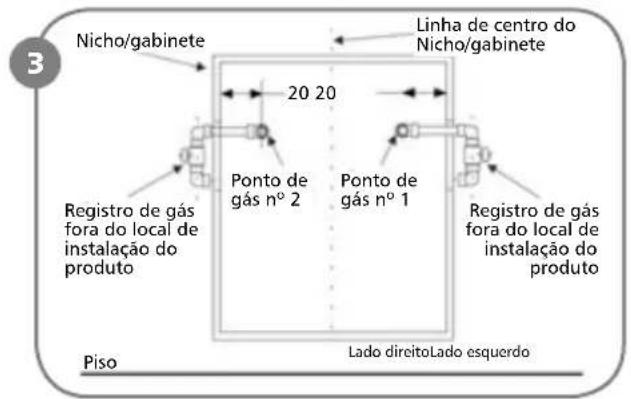

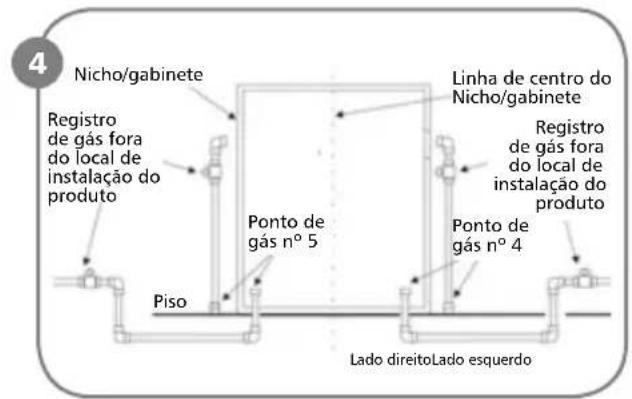

4.6.3 Ponto de saída de gás e registro....22

4.6.4 Instalação com gás botijão (GLP) ou gás encanado (GLP/GN)....24

1. Mesa 26

5.1 Tampa de vidro 26

5.2 Manípulos removíveis .....

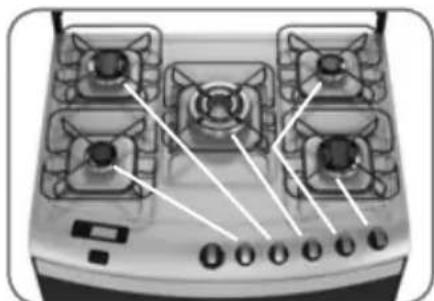

5.3 Acendendo os queimadores da mesa (acendimento automático) .....

5.4 Manutenção e limpeza da mesa .. 28

5.5 Cuidados com as panelas ..... 31

1. Forno 32

6.1 Iluminação......

6.2 Forno a gás com válvula de segurança

6.3 Acendendo o forno a gás .....32

6.3.1 Acendimento automático.....33

6.3.2 Acendimento manual (ou em caso de falta de energia elétrica)....34

6.3.3 Instruções de segurança no uso do forno ....35

6.3.4 Usando o forno a gás .....35

6.3.5 Timer mecânico 36

6.4 Ligando o grill elétrico (modelos forno simples) 36

6.5 Forno Elétrico (modelos 14duplo forno)

16.5.1 Utilizando o forno elétrico (modelos duplo forno) .....38

6.5.2 Instruções de segurança no uso do forno elétrico .....38

6.6 Manutenção e limpeza do forno.. 39

6.6.1 Limpeza do forno .....39

6.6.2 Limpeza do Grill no forno elétrico....40

6.6.3 Limpeza da porta do forno....40

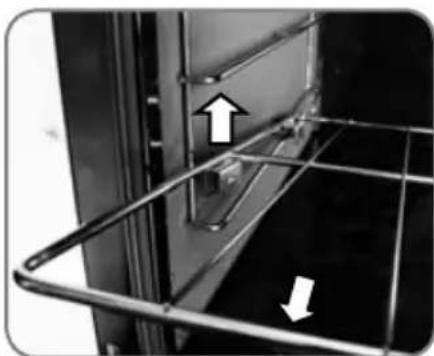

6.6.4 Prateleiras deslizantes manuais (Clean) e automáticas (Ative!) ....41

6.7 Instalando e trocando a lâmpada do forno .... 43

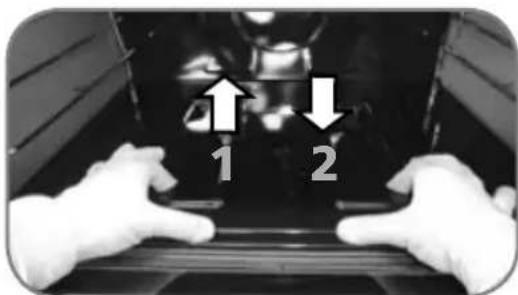

6.8 Posicionamento do chão móvel ... 43

1. Timer digital 44

7.1 Descrição das funções ..... 44

7.2 Programando o Timer ....44

1. Especifi cações técnicas..... 45

.....9. Solucionando problemas.. 47

1. Dicas práticas.... 48

11.27 Questões ambientais...... 49

1. Fale com a Brastemp...... 49

2. Termo de garantia...... 50

1. Segurança

Instruções importantes de segurança

A sua segurança e a de terceiros é muito importante.

Este manual e o seu produto têm muitas mensagens importantes de segurança. Sempre leia e siga as mensagens de segurança.

Este é o símbolo de alerta de segurança.

Este símbolo alerta sobre situações que podem trazer riscos à sua vida, ferimentos a você ou a terceiros.

Todas as mensagens de segurança virão após o símbolo de alerta de segurança e a palavra “PERIGO” ou “ADVERTÊNCIA”. Estas palavras signifi cam:

PERIGO

Existe risco de você perder a vida ou de ocorrerem danos gra ves, se as instruções não forem seguidas imediatamente.

ADVERTÊNCIA

Existe risco de você perder a vida ou de ocorrerem danos graves, se as instruções não forem seguidas.

Todas as mensagens de segurança mencionam qual é o risco em potencial, como reduzir a chance de se ferir e o que pode acontecer se as instruções não forem seguidas.

Itens de segurança

- Use duas ou mais pessoas para mover e instalar o seu produto. Não seguir esta instrução pode trazer danos à sua coluna ou ferimentos.

- Utilize sempre mangueiras e reguladores de pressão certifi cados pelo INMETRO. Verifi que as validades das mangueiras e reguladores de pressão e substitua-os, se necessário. Fixe e aperte adequadamente todas as conexões de gás durante a instalação. Instale o Fogão de acordo com as especificações descritas no manual de instruções. Não seguir estas instruções pode causar explosão, incêndio ou possíveis danos à integridade física das pessoas.

- Retire o plugue da tomada antes de efetuar qualquer manutenção no produto. Recoloque todos os componentes antes de ligar o produto.

- Não remova o fi o terra. Não use adaptadores ou T's.

- Não use extensão elétrica.

- Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.

- Se o cabo de alimentação estiver danificado, ele deve ser substituído pela Rede de Serviços Brastemp, a fi m de evitar riscos.

Dicas importantes

• Este produto foi projetado para ser utilizado somente para fi ns de cozimento de alimentos em uso doméstico. Qualquer outro uso deste produto é considerado impróprio.
• Instale e posicione o produto estritamente de acordo com as instruções contidas neste manual.
• Certifique-se de que os fios elétricos de outros aparelhos, próximos do fogão, não entrem em contato com pecas quentes.
• Certifi que-se de que as grades do seu fogão (trempes) e os queimadores estejam corretamente encaixados.
• Este eletrodoméstico não deve ser usado por crianças, pessoas com reduzida capacidade física, sensorial, mental ou sem experiência, a menos que tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.
• Mantenha crianças longe do fogão enquanto estiver em uso ou após o uso enquanto estiver quente.
• Nunca utilize dois queimadores para aquecer uma panela ou recipiente grande.
• Não use o fogão como uma superfície de trabalho ou suporte a outras atividades que não sejam cozinhar.
• Não armazene álcool, produtos de limpeza ou qualquer outro líquido ou vapor infl amável próximo deste fogão.
• Não pendurar panos, roupas e similares próximos ao produto.
• Em caso de queda ou impacto com o produto, não utilize o produto e chame a Rede de Serviços Brastemp
• Todos os serviços de manutenção devem ser executados por um técnico da Rede de Serviços Brastemp e serão cobrados caso não sejam cobertos pela garantia ou o período pré estabelecido de garantia tenha se expirado.

IMPORTANTE

Ao sentir cheiro de gás dentro de casa, tome as seguintes providências:

• Feche o registro de gás da casa.
• Abra todas as janelas e portas para ventilar o ambiente.
• Não acenda qualquer tipo de chama ou faísca.
• Não acenda as luzes nem outro aparelho elétrico (exemplo: ventilador, exaustor).
• Caso você não identifique o problema, contate a Rede de Serviços Brastemp ou, se o gás é fornecido pela rede pública, chame a companhia de gás do seu Estado.

Nosos produtos foram desenvolvidos de acordo com as normas brasileiras que regem as temperaturas máximas admissíveis. Durante o uso do fogão, algumas partes acessíveis podem esquentar, inclusive partes externas. Recomendamos cuidados com as partes que aquecem durante o uso.

Sempre use luvas térmicas ao manusear o forno.

2. Conhecendo seu fogão

1. Grafismos no tampão de vidro: dicas rápidas para facilitar seu dia-a-dia.
2. Flat top:

A) Design inspirado nos cooktops, sem frestas ou ondulações. Mais bonito e fácil de limpar.

B) Grades individuais: material mais leve e desenho mais moderno.

1. Manípulos removíveis.
2. Botão Dupla Função: luz e acendimento.
3. Vidro interno removível: muito mais facilidade para limpar.
4. Cleartec - Tecnologia de Limpeza: cavidade esmaltada e lisa, evitando acúmulo de gordura e facilitando a limpeza.
5. Porta com vidro panorâmico: design e modernidade com porta total em vidro.

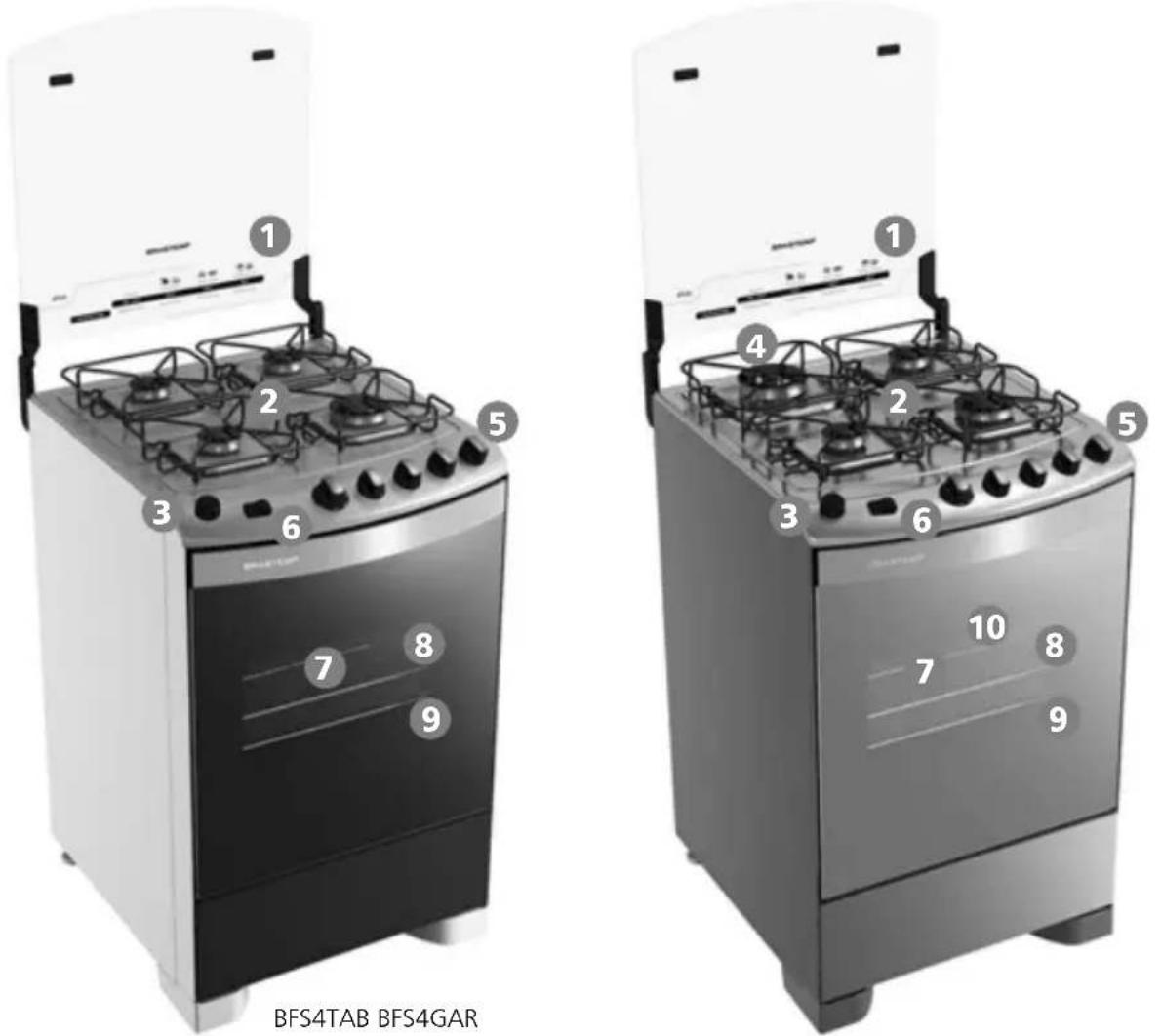

2.2 Clean 4 bocas 2.3 Ative! 4 bocas

1 2 3 6 5 7 8 9 BFS4TAB BFS4GAR 1 2 3 6 5 4 2 3 6 7 8 9 10

1. Grafismos no tampão de vidro: dicas rápidas para facilitar seu dia-a-dia.
2. Flat top:

A) Design inspirado nos cooktops, sem frestas ou ondulações. Mais bonito e fácil de limpar.

B) Grades individuais: material mais leve e desenho mais moderno.

1. Timer mecânico: emite um sinal sonoro avisando que o tempo acabou (BFS4GAR/BYS4GAR).
2. Queimador Duplachama.
3. Manípulos removíveis.
4. Botão Dupla Função: luz e acendimento.
5. Vidro interno removível: muito mais facilidade para limpar.
6. Cleartec - Tecnologia de Limpeza: cavidade esmaltada e lisa, evitando acúmulo de gordura e facilitando a limpeza.
7. Porta com vidro panorâmico: design e modernidade com porta total em vidro.
8. Grill elétrico: perfeito para gratinar e dourar. Seus pratos ainda mais bonitos e saborosos.

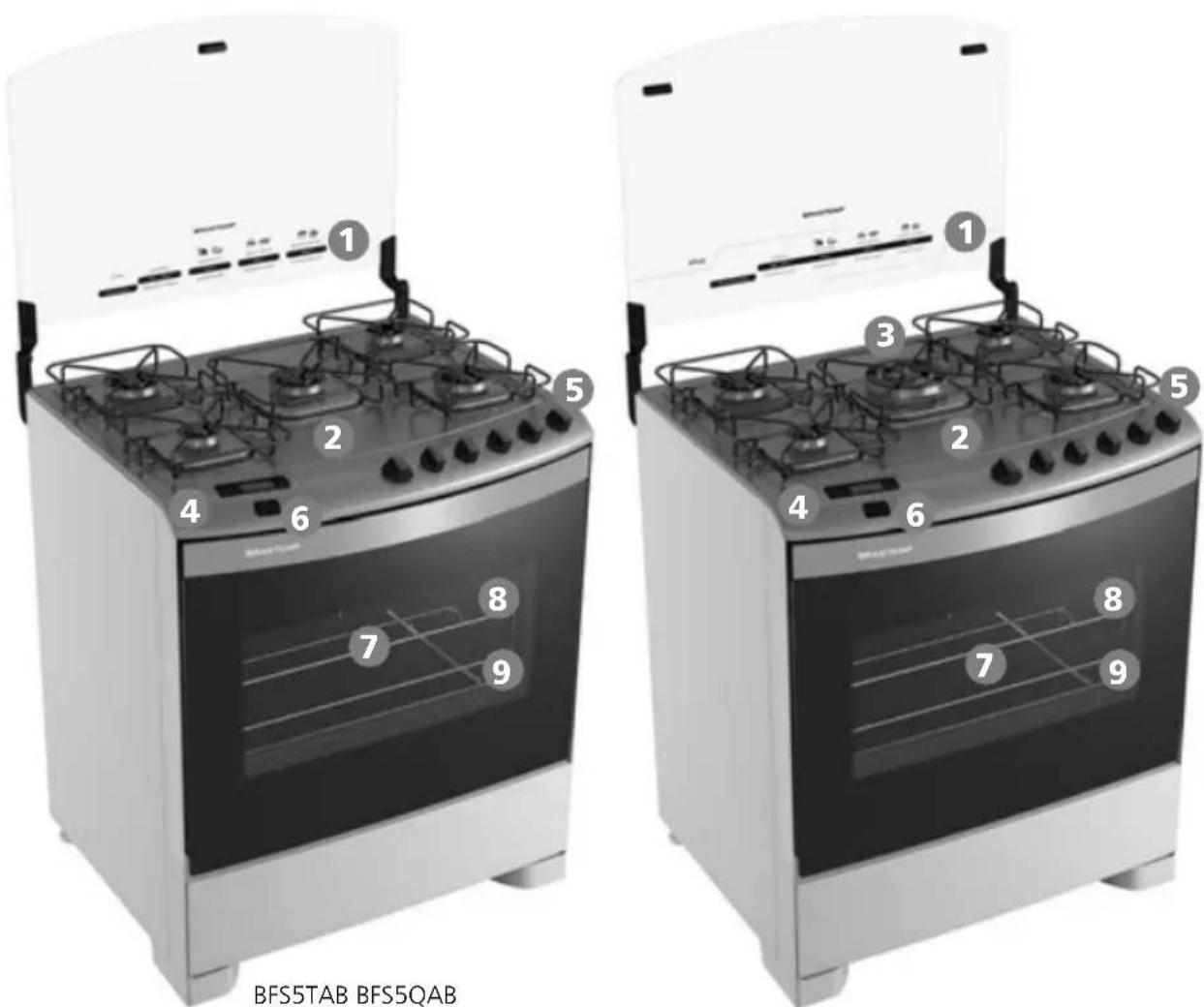

2.4 Clean 5 bocas 2.5 Ative! 5 bocas

1 2 3 4 5 6 7 8 9 BFS5TAB BFS5QAB

1. Grafismos no tampão de vidro: dicas rápidas para facilitar seu dia-a-dia.
2. Flat top:

A) Design inspirado nos cooktops, sem frestas ou ondulações. Mais bonito e fácil de limpar.

B) Grades individuais: material mais leve e desenho mais moderno.

1. Quadrichama: tecnologia que libera a chama por 4 lados diferentes do queimador. Cozimento mais uniforme e mais potência.
2. Timer digital: avisa quando a sua receita está pronta.
3. Manípulos removíveis.
4. Botão Dupla Função: luz e acendimento.
5. Vidro interno removível: muito mais facilidade para limpar.
6. Cleartec - Tecnologia de Limpeza: cavidade esmaltada e lisa, evitando acúmulo de gordura e facilitando a limpeza.
7. Porta com vidro panorâmico: design e modernidade com porta total em vidro.

2.6 Ative! Duplo Forno 4 ou 5 bocas

BFD4TAB BFD5QAB

1. Grafismos no tampão de vidro: dicas rápidas para facilitar seu dia-a-dia.
2. Flat top:

A) Design inspirado nos cooktops, sem frestas ou ondulações. Mais bonito e fácil de limpar.

B) Grades individuais: material mais leve e desenho mais moderno.

1. Quadrichama: tecnologia que libera a chama por 4 lados diferentes do queimador. Cozimento mais uniforme e mais potência.
2. Queimador Duplachama.

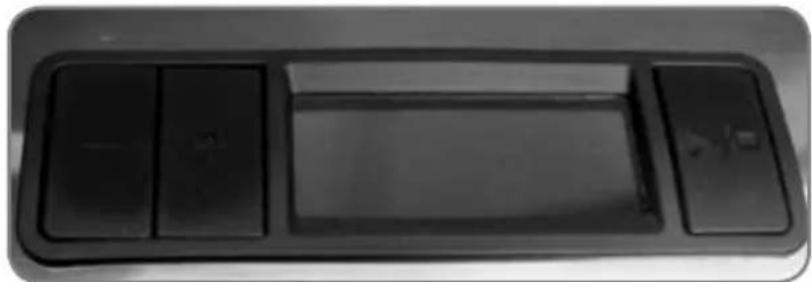

3. Timer digital: avisa quando a sua receita está pronta.
4. Manípulos removíveis.
5. Botão Dupla Função: luz e acendimento.
6. Vidro interno removível: muito mais facilidade para limpar.
7. Cleartec - Tecnologia de Limpeza: cavidade esmaltada e lisa, evitando acúmulo de gordura e facilitando a limpeza.
8. Porta com vidro panorâmico: design e modernidade com porta total em vidro.
9. Duplo Forno (elétrico / gás): muito mais praticidade e economia de tempo. Prepara duas refeições ao mesmo tempo sem misturar cheiros.

Manípulos removíveis Timer digital

Acendimento automático Prateleiras deslizantes Iluminação no forno

Forno elétrico Trempes individuais

4 tipos de queimadores (bocas) com capas esmaltadas: Rápido, Semi-rápido, Duplachama e Quadrichama

3. Identifi cando seu fogão

Este manual possui referências a todos os modelos da linha: Clean e Ative!. Consulte as tabelas a seguir caso haja alguma dúvida em relação às funções específi cas e características do seu fogão.

Modelo BFS4NAB/AR BFS6NAB/AR BYS6NAB BFS5TAB/AR BFS5NAB/AR BYS5TAR

Família Clean Clean Clean Clean Clean Clean
Cor Branco/Inox Branco/Inox Branco Branco/Inox Branco/Inox Inox
Piso/Embutir Piso		Piso Embutir Piso		Piso Embutir
Mesa
Bocas	4	6	6555
Duplachama	--	-	-	-	-
Quadrichama	--	-	-	-	-
Queimador rápido	1	2	2	2	2	2
Queimador semi-rápido	3	4	4	3	3	3
Material mesa			Aço inox escovado
Trempes			Individuais
Material trempes			Arame
Acendimento			Automático
Timer	Não	Não	Não	Digital	Não	Digital
Cor do display	-	-	-	Âmbar	-	Âmbar
Fornos			1

Cavidade a Gás

Acendimento			Automático
Prateleira	2 deslizantes	2 deslizantes	2 deslizantes	1 deslizante + 1 autodeslizante	1 deslizante + 1 autodeslizante	1 deslizante + 1 autodeslizante
Luz no forno			Sim
Grill elétrico	--	-	-	-	-
Cavidade Elétrica
Prateleira forno elétrico	-	-	-	-	-	-
Luz no forno	--	-	-	-	-
Controle	--	-	-	-	-
Porta
Acabamento externo			Vidro serigrafado preto
Acabamento interno			Vidro
Visualização			Total
Modelo BFS4TAB/AR BFS5QAB/AR BFD4TAB/AR BFD5QAB					BFS4GAB/AR/BYS4GAR	BYS5QAR
Família Clean Ative! Ative! Ative! Ative! Ative!
Cor Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/Inox Branco/InOX
Piso/Embutir Piso Piso Piso Piso Piso Piso/Embutir Embutir
Mesa
Bocas 4 54545
Duplachama	-	-	1	-	1	-
Quadrichama	-	1	-	1	-	1
Queimador rápido	1	2	1	2	1	2
Queimador semi-rápido	3	2	2	2	2	2
Material mesa			Aço inox escovado
Trempes			Individuais
Material trempes			Arame
Acendimento			Automático
Timer	Mecânico	Digital	Digital	Digital	Mecânico	Digital
Cor do display	- Branco Branco Branco -		Branco
Fornos	1 12211
Cavidade a Gás
Acendimento			Automático
Prateleira			1 deslizante + 1 autodeslizante
Luz no forno			Sim
Grill elétrico	-	-	-	-	Sim	-
Cavidade Elétrica	-	-	Sim	Sim	-	-
Prateleira forno elétrico	-	-	1 deslizante	1 deslizante	-	-
Luz do forno	-	-	Sim	Sim	-	-
Controle	-	-	Analógico	Analógico	-	-
Porta
Acabamento externo			Vidro serigrafado preto/espelhado
Acabamento interno			Vidro
Visualização			Total

4. Instalando seu fogão

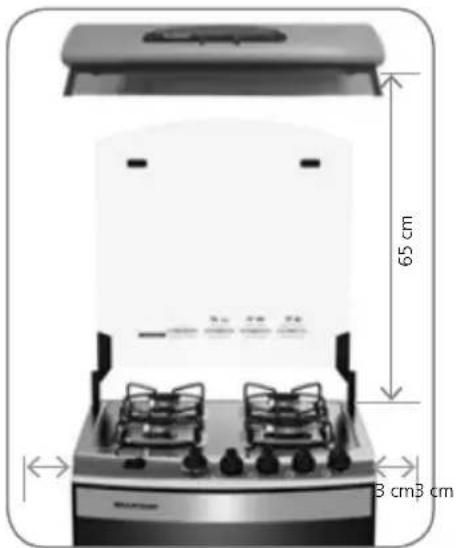

4.1 Condições de instalação

Se o seu fogão for do tipo convencional (piso), siga passo a passo as instruções deste manual para a instalação do produto. Se você preferir, a instalação do produto poderá ser feita pela Rede de Serviços Brastemp (esta instalação não é gratuita).

Se o seu fogão for do tipo de embutir, a instalação deverá ser feita pela Rede de Serviços Brastemp. A primeira instalação é gratuita (as peças descritas no item “Peças que você deverá ter em mãos para instalar seu fogão” não são fornecidas junto com o produto). Antes de solicitar a instalação da Rede de Serviços Brastemp, verifique se os itens abaixo estão de acordo com as condições especifici cadas neste manual:

• Posição da tomada elétrica (veja página 22)
• Localização do ponto de saída de gás (veja página 22)
• Nicho/gabinete onde será instalado o fogão (somente modelos de embutir) (veja página 20)
  • Gás para realizar testes funcionais
• Caso a Rede de Serviços Brastemp constate que qualquer um dos pontos listados acima estejam fora do especificado, o produto não será instalado e será cobrada uma taxa de visita.

Retire todos os calços plásticos protetores e a película adesiva que está colada sobre a mesa, laterais e painel do produto. Use um pano macio com álcool para limpar a mesa e retirar totalmente a substância adesiva, evitando o amarelamento e/ou aparecimento de manchas.

Nunca movimente o seu produto utilizando o puxador da porta do forno. Recomenda-se que a movimentação do produto seja feito por duas ou mais pessoas devido ao peso.

ATENÇÃO!

• Seu fogão deve ser instalado em um local arejado, porém livre de correntes de ar que apaguem as chamas e longe de áreas de circulação de pessoas. Não instalar o fogão em ambientes externos ou enclausurados.
• Antes de iniciar a instalação, certifi que-se de que todos os manípulos estejam na posição "fechado".
• Esteja atento às datas de validade do regulador de pressão, do botijão e da mangueira. Nunca deixe de fazer a substituição antes de vencer o prazo de validade.

ADVERTÊNCIA

Risco de Lesão por Excesso de Peso

Use duas ou mais pessoas para mover e instalar o seu produto.

Não seguir essa orientação pode resultar em acidentes pessoais ou danos ao produto.

4.2 Condições para a instalação do gás

Existem 2 tipos de gás para uso doméstico: GLP (gás liquefeito de petróleo) e GN (gás natural). Se houver dúvidas quanto ao tipo de gás da sua residência, consulte a Rede de Serviços Brastemp.

Nota: Os fogões Brastemp saem de fábrica para uso com gás do tipo GLP. Para uso com GN (gás natural) é necessário chamar a Rede de Serviços Brastemp para fazer a conversão do fogão para o novo tipo de gás antes proceder a instalação. A primeira conversão é gratuita, desde que seja realizada no período de garantia.

4.3 Condições para a instalação elétrica

Verifi que se a sua residência possui uma tomada exclusiva e em perfeito estado para conectar o plugue do seu fogão. Assegure que o plugue esteja acessível após a instalação do produto.

É recomendada a utilização de disjuntores para a proteção de seu fogão. Caso não existam disjuntores térmicos disponíveis no quadro de distribuição de força da sua residência, consulte um eletricista especializado para instalá-los. A instalação elétrica da residência deve estar de acordo com a NBR 5410.

ATENÇÃO!

- O aterramento da rede elétrica da sua residência deverá ser feito conforme norma NBR 5410 - seção aterramento. Na dúvida, consulte um eletricista especializado.

ADVERTÊNCIA

Risco de Choque Elétrico

• Desligue o disjuntor ou retire o plugue da tomada antes de efetuar qualquer manutenção no produto.
• Recoloque todos os componentes antes de ligar o produto.
• Não remova o fi o de aterramento.
• Não quebre o pino de aterramento do plugue
• Ligue o fi o de aterramento a um fi o terra efetivo.
• Não use adaptadores ou T's.
• Não use extensões.
• Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.

4.4 Pés reguláveis

É importante que seu fogão esteja totalmente nivelado e com os pés instalados. Caso contrário, o resultado de seus assados, bolos e massas pode ser prejudicado, assando mais de um lado do que de outro.

4.4.1 Nivelando seu fogão

Caso o produto não esteja corretamente nivelado, gire os pés traseiros até que o fogão fique estável no piso, isto é, não balance durante o uso. Para facilitar a verificação de nível do produto, coloque uma vasilha com água na prateleira do forno. Caso o nível da água não esteja plano e horizontal, nivele os pés de seu produto conforme as instruções.

ATENÇÃO!

• Algumas partes do fogão podem se tornar quentes durante o uso. Antes de manusear o produto verifi que se o mesmo não está quente.
• Evite arrastar o fogão durante a limpeza de sua cozinha. As irregularidades no piso podem danifi car os pés e a estabilidade do produto.
• A estabilidade de seu produto de piso depende de uma correta instalação, nunca instale seu produto de piso em locais destinados a produtos de embutir, sobre século (base de alvenaria), superfície desnivelada, superfície com degrau e sempre utilize o produto com os pés instalados.

4.5 Instruções para a instalação de fogão convencional (piso)

ATENÇÃO!

• Nunca tente embutir um fogão convencional (piso), pois isso compromete o seu desempenho e a sua segurança, podendo causar graves acidentes.
• Seu fogão deve estar sempre nivelado. Se o piso for inclinado ou irregular ajuste os pés reguláveis (veja acima, item "4.4 Pés reguláveis").

1 12 cm

ATENÇÃO!

- Nunca passe a mangueira plástica de PVC pela região indicada na fi gura 1.

• Certifique-se de desenrolar totalmente o cabo de alimentação do fogão. Não é recomendável que os fi os sejam passados pela parte traseira do fogão, indicada na fi gura 2.
• Caso não seja possível a instalação do produto sem passar o cabo de alimentação pela parte traseira, um cabo especial poderá ser instalado no fogão através da
  Rede de Serviços Brastemp. A instalação e a reposição do cabo não são gratuitas.

ADVERTÊNCIA

Risco de Incêndio

• Utilize sempre mangueiras e reguladores de pressão certifi cados pelo INMETRO.
• Verifi que as validades das mangueiras e reguladores de pressão e substitua-os se necessário.
• Fixe e aperte adequadamente todas as conexões de gás durante a instalação.
• Instale o Fogão de acordo com as especificações descritas neste manual.
• Não seguir estas instruções pode causar explosão, incêndio ou possíveis danos à integridade física das pessoas.

65 cm 3 cm3 cm

Para o local de instalação, deve-se prever uma distância mínima de 3 cm em toda a volta do fogão, para circulação de ar, e um vão mínimo de 65 cm entre a mesa e qualquer superfície acima dela (armários ou outros produtos, como coifas e depuradores).

4.5.1 Instalação com gás botijão (GLP)

Peças que você deverá ter em mãos para instalar seu fogão:

1) Regulador de pressão de gás com 2,75 kPa (válvula do botijão) conforme NBR 8473. Nunca instale regulador de pressão com prazo de validade vencido.
2) Braçadeiras de metal com parafusos.
3) Mangueira plástica de PVC marcada com tarja amarela e selo de certifi cação do INMETRO conforme NBR 8613. Observe a data de validade.
4) Chave de fenda.

Nota: Você poderá consultar sobre a aquisição desses componentes na Rede de Serviços Brastemp (estes itens não são fornecidos junto com o produto).

Verifique a distância entre o botijão e o seu fogão. Nunca faça emendas na mangueira. O comprimento máximo permitido para a mangueira de PVC é de 1,25 m. Para outras condições de instalação, deve-se adequar o ponto de gás segundo a NBR 15526 (para maiores informações consulte a Rede de Serviços Brastemp).

INSTALANDO SEU FOGÃO

1. Coloque a braçadeira de metal em uma das pontas da mangueira. Em seguida, encaixe a mangueira no ponto de entrada de gás.

1. Aperte a braçadeira com o auxílio de uma chave de fenda.

1. Coloque a outra braçadeira na extremidade oposta da mangueira. Em seguida, conecte a mangueira no regulador de pressão e, então, aperte a braçadeira com o auxílio de uma chave de fenda.

1. Certifi que-se de que o registro do regulador esteja fechado antes de rosqueá-lo no botijão. Rosqueie com cuidado o regulador de pressão no botijão.

1. Após a instalação, verifi que se há vazamento de gás, abrindo o regulador de pressão e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro do regulador e refaça a operação ou consulte a Rede de Serviços Brastemp.

4.5.2 Instalação com gás encanado (GLP, GN)

Peças que você deverá ter em mãos para instalar seu fogão:

1) Mangueira metálica flexível de 12 " com 1,25 m de comprimento aprovada conforme NBR 14177.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com saída de gás com bico tipo "mamadeira").
5) Duas chaves de boca.

Nota: Consulte sobre a aquisição desses componentes na Rede de Serviços Brastemp mais próximo (estes itens não são gratuitos).

INSTALANDO SEU FOGÃO

1. Rosqueie o adaptador junto à mangueira metálica fl exível. Para auxiliar na vedação, utilize pasta vedante.

1. Faça a fi xação com auxílio de duas chaves de boca.

1. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fi xação. Utilize duas chaves de boca para auxiliar o aperto.

1. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.

2. Verifi que se o registro de gás está totalmente fechado.

1. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação. O ponto de abastecimento de gás tem que permitir a instalação da mangueira flexível metálica de maneira que ela fi que paralela a parede evitando-se assim um estrangulamento.

1. Após a instalação, verifi que se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação ou consulte a Rede de Serviços Brastemp.

4.6 Instruções para a instalação de fogão de embutir

Antes de solicitar a visita da Rede de Serviços Brastemp para proceder à primeira instalação gratuita, solicite à companhia de gás de seu Estado que faça a instalação do gás na rede de sua residência e também certifi que-se de que as orientações das Dimensões do Nicho/Gabinete sejam atendidas.

No caso de mudança de endereço ou necessidade de instalação do fogão em outro local recomendamos que seja consultado a Rede de Serviços Brastemp (neste caso a reinstalação não será gratuita).

ATENÇÃO!

- A INSTALAÇÃO DOS MODELOS DE EMBUTIR DEVE SER FEITA PELA Rede de Serviços Brastemp. A primeira instalação é gratuita (exceto as peças relacionadas na pág. 17 - Peças que você deverá ter em mãos para instalar seu fogão). Caso a instalação não seja feita pela Rede Autorizada e forem constatados defeitos ocasionados por má instalação, estes não serão cobertos pela garantia.

- Para o nicho/gabinete sugerido a seguir, as dimensões especifici cadas devem ser rigorosamente respeitadas.

- Para os modelos de embutir, é obrigatória a instalação do produto com mangueira metálica flexível certificada pelo INMETRO conforme NBR 14177. Nunca instale um fogão de embutir com uma mangueira plástica PVC ou mangueira plástica revestida de metal, pois a temperatura do forno pode danifi car o componente e provocar vazamentos com risco de explosão.

- A mangueira metálica não deve estar em contato com partes móveis (ex. gavetas) ou passar por áreas de estocagem (dispensa de alimentos).

4.6.1 Dimensões do nicho/gabinete

Verifi que abaixo as dimensões do modelo escolhido.

Modelo 4 bocas

Largura (L) 57,9 cm
Altura (H) 70,3 cm
Profundidade (P) 56,2 cm

Modelo 5 ou 6 bocas

Largura (L) 78 cm
Altura (H) 70,3 cm
Profundidade (P) 56,2 cm

gabinete 5 mín. L P H 10 mín. L + 6 mín. (interno)* 6 máx 33 4 15

área de apoio do fogão furos para passagem da mangueira de gás e cabo de energia 10 cm mín. região livre para entrada de ar (veja, abaixo, as confi gurações de abertura)

Os queimadores do forno necessitam de ar para seu correto funcionamento, portanto é necessário que o local de instalação proporcione aberturas na região inferior, verifi que dentre as configurações de abertura de acordo com as figuras abaixo a melhor que se adapta ao seu móvel.

Produto Instalado Entrada de Ar (Inferior) Piso Circulação de Ar (Interna) 10 cm Mínimo

Nicho/Gabinete suspenso Nicho/Gabinete de alvenaria Nicho/Gabinete de fórmica

Produto Instalado Entrada de Ar (Frontal) Piso Abertura de no mínimo 10 cm Circulação de Ar (Internal)

Entrada de Ar (Frontal) Circulação de Ar (Internal)

rente a pia

4.6.2 Posição da tomada elétrica

ATENÇÃO!

• Nunca ligue o cordão de alimentação do seu fogão a tomadas elétricas que estiverem localizadas na região marcada com um "X".
• Se houver a necessidade de cruzar o cordão de alimentação atrás dos produtos, utilize um cordão de alimentação especial que pode ser adquirido na Rede de Serviços Brastemp (este item não é gratuito).

Piso 1

1) Região permitida para a instalação de tomadas.
2) Região proibida para a instalação de tomadas.
3) Região permitida para a instalação de tomadas para uso com o cordão de alimentação especial.

4.6.3 Ponto de saída de gás e registro

ATENÇÃO!

• Registro de gás deve ser exclusivo para o fogão e estar dentro do ambiente em que o fogão se encontra.
• Registro deve estar visível, com fácil acesso, sem quaisquer restrições e sempre fora do nicho/gabinete, podendo ser fechado/desligado rapidamente, caso ocorra algum problema.
• Para a adequação do ponto de gás e do posicionamento do registro utilize as conexões de cobre ou aço conforme a NBR 15526. Para maiores informações consulte a Rede de Serviços Brastemp.

IMPORTANTE

Se as orientações sobre o posicionamento do registro de gás não forem seguidas, será necessária a retirada do fogão do nicho/gabinete, para só depois se ter registro para fechar/desligar o gás.

Fogão de embutir Lado direito Ponto de gás n° 2 Nichos/gabinete Ponto de gás n° 3 Ponto de gás n° 1 Ponto de gás n° 5 Ponto de gás n° 4 Lado direito Lado esquerido Piso

2 Ponto de gás n° 3 Nichro/gabinete Piso 20 20 Ponto de gás n° 1 Registro de gás fora do local de instalação do produto 20 Linha de centro do Nichro/gabinete Lado direito Lado esquireto

3 Nicho/gabinete 20 20 Linha de centro do Nicho/gabinete Ponto de gás n° 2 Ponto de gás n° 1 Registro de gás fora do local de instalação do produto Registro de gás fora do local de instalação do produto Piso Lado direito Lado esquerdo

4 Nicho/gabinete Registro de gás fora do local de instalação do produto Pisto Ponto de gás n° 5 Lindo direito Lado esquerdo Linha de centro do Nicho/gabinete Registro de gás fora do local de instalação do produto Ponto de gás n° 4

1. Observe a Figura 1 para identificar a posição do ponto de gás que você possui em sua residência para a instalação do fogão.
2. Oriente-se pelas Figuras 2, 3 e 4 para verificar a posição onde deverá ser instalado o registro de gás.

4.6.3.1 Ponto de saída de gás ao lado do fogão:

Caso o ponto de saída de gás esteja localizado ao lado do fogão, deslocado à direita ou à esquerda (pontos de gás nº 1 e nº 3), instale o registro de gás na posição indicada na fi gura.

4.6.3.2 Ponto de saída de gás dentro do nicho/gabinete:

Caso o ponto de saída de gás esteja localizado dentro do nicho/gabinete, atrás do fogão (ponto de gás nº 2 opções 1 e 2), instale o registro de gás na posição indicada na fi gura.

4.6.3.3 Ponto de saída de gás no piso:

Caso o ponto de saída de gás esteja localizado no piso, à direita ou à esquerda (pontos de gás n° 4 e n° 5), instale o registro de gás na posição indicada na fi gura.

4.6.4 Instalação com gás botijão (GLP) ou gás encanado (GLP/GN)

Peças que você deverá ter em mãos para instalar seu fogão:

1) Regulador de pressão de gás com 2,75 kPa com rosca de 1/2" (válvula de botijão) conforme NBR 8473 (somente para instalação de produto com botijão). Observe a data de validade.
2) Mangueira metálica fl exível de 1/2" com 1,25 m de comprimento aprovada conforme NBR 14177.
3) Arruela de vedação.
4) Pasta para vedar.
5) Duas chaves de boca.

Nota: Você poderá consultar sobre a aquisição desses componentes na Rede de Serviços Brastemp (estes itens não são gratuitos).

INSTALANDO O SEU FOGÃO

1. Encaixe a rosca da mangueira no cotovelo do produto com o auxílio de uma chave de boca. Utilize pasta vedante para auxiliar na vedação.

1. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.

SE VOCÊ ESTIVER UTILIZANDO GÁS BOTIJÃO:

1. Rosqueie a mangueira metálica no regulador de pressão com o auxílio de duas chaves de boca. Utilize pasta vedante.

1. Certifique-se que o registro do regulador esteja fechado e só então rosqueie-o no botijão.

SE VOCÊ ESTIVER UTILIZANDO GÁS ENCANADO:

1. Rosqueie a mangueira metálica no registro de gás da parede com o auxílio de duas chaves de boca. O ponto de abastecimento de gás tem que permitir a instalação da mangueira fl exível metálica de maneira que ela fi que paralela a parede evitando-se assim um estrangulamento.

2. Certifi que-se que o registro do regulador esteja fechado e, só então, rosqueie-o no botijão.

1. Verifi que se há vazamento de gás, colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas.

2. Se houver formação de bolhas, refaça a operação ou consulte a Rede de Serviços Brastemp.

5. Mesa

5.1 Tampa de vidro

• Nunca acenda os queimadores da mesa com a tampa de vidro abaixada.
• Nunca coloque panos e toalhas sobre a tampa de vidro ou porta do forno durante o uso do fogão.
• Nunca abaixo a tampa de vidro sem as trempes (grades).
• Nunca abaixo a tampa do vidro enquanto os queimadores da mesa estiverem quentes, pois o calor pode provocar sua quebra.
• Ao abrir e fechar a tampa de vidro, manuseie com cuidado.
• Não coloque objetos sobre a tampa, evitando que ela se quebre.
• Todo o respingo ou qualquer tipo de sujeira deve ser removido da tampa, antes de sua abertura.
• Nunca apóie a tampa de vidro na parede. Mantenha uma distância mínima entre a parede e o produto para que a tampa fi que totalmente aberta, evitando assim que ela se feche bruscamente. Isto também evita possíveis choques térmicos e impactos contra a parede.

5.2 Manípulos removíveis

Para facilitar a limpeza, os manípulos da mesa podem ser removidos. Para removê-los, simplesmente puxe-os para cima quando na posição fechada. Para montá-los novamente, basta encaixá-los no eixo, conforme a fi gura ao lado.

5.3 Acendendo os queimadores da mesa (acendimento automático)

Verifi que se todos os queimadores estão bem encaixados. Jamais acenda o fogo sem que os queimadores (bocas) e as capas (tampinhas pretas) estejam encaixados corretamente. Isto evita má formação da chama e deformações nas peças.

1. Seguindo o esquema desenhado na mesa/painel, localize o manípulo correspondente ao queimador a ser utilizado.

1. Pressione e gire lentamente o manípulo no sentido anti-horário (para a esquerda) até a posição de "chama máxima".

1. Acione o botão Dupla Função (estrela) e aguarde alguns segundos até a chama acender.

1. Regule o manípulo para a intensidade de chama desejada.

2. Para desligar gire o manípulo no sentido horário (para a direita) até a posição "fechado".

ATENÇÃO!

- Antes de ligar o botão Dupla Função, verifi que se todos os manípulos estão na posição "fechado". Se o fogão estiver em utilização, verifi que se os queimadores que estão em uso realmente estão acesos.

- Se a chama apagar acidentalmente, retorne o manípulo para a posição "fechado" e não utilize o acendimento automático para reacendê-lo. Espere pelo menos 1 minuto para que o gás se espalhe e só então tente acender novamente.

- Durante o acendimento de qualquer um dos queimadores da mesa, todos emitirão faíscas. Isto é normal.

- Ao desligar qualquer queimador, certifi que-se que esteja na posição "fechado".

Em caso de falta de energia elétrica, você pode acender os queimadores da mesa normalmente usando fósforos

1. Acenda o fósforo e aproxime-o do queimador.

1. Empurre e gire lentamente o manípulo no sentido anti-horário (para a esquerda) até a posição de "chama máxima". O queimador se acenderá.

1. Regule o manípulo para a intensidade de chama desejada.

2. Para desligar gire o manípulo no sentido horário (para a direita) até a posição "fechado".

5.4 Manutenção e limpeza da mesa

ATENÇÃO!

• Não deixe acumular gordura na mesa ou outras partes do fogão.
• Retire o plugue da tomada elétrica, feche o registro do gás e verifique se o fogão está frio antes de fazer qualquer manutenção e/ou limpeza.
• Nunca use objetos pontiagudos ou cortantes para a limpeza das peças do seu fogão.
• Caso ocorra o derramamento de qualquer líquido ou alimento dentro do forno, desligue o fogão, espere esfriar e limpe para evitar manchas, entupimento e atracão de insetos.
• Contate a Rede de Serviços Brastemp para qualquer manutenção preventiva ou corretiva em seu produto.

Informações importantes sobre seu produto INOX

Todos os tipos de aço inox do mercado, apesar de resistentes, podem sofrer corrosão (ferrugem) quando atingidos por produtos de limpeza que contenham cloro, como alvejantes e água sanitária.

Diferentemente dos utensílios de cozinha, muitos eletrodomésticos são fabricados com um tipo de aço inox magnético que permite a fi xação de ímãs. Em alguns deles (principalmente refrigeradores e lavadoras de roupa), é aplicado sobre o inox um verniz que evita manchas de dedos, protege o produto, facilita a limpeza e deixa o visual ainda mais bonito. Nunca utilize saponáceos, amoníacos, desengordurantes, solventes e álcool nesses eletrodomésticos, pois podem atacar e soltar o verniz.

Cuidados especiais para a limpeza de fogões:

• Utilize sempre um pano ou uma esponja macia com sabão ou detergente, suave ou neutro.
• Se houver derramamento de líquidos na mesa de inox, limpe apenas com detergente neutro, água e um pano macio.
• Sempre seque imediatamente todas as partes do fogão após a limpeza, para evitar manchas.
• Nunca utilize papel alumínio ou similares para revestir a mesa de inox, evitando manchas e amarelamento.

IMPORTANTE

Ao limpar o chão, evite respingar produto de limpeza nos eletrodomésticos, pois a maioria desses produtos contém cloro em sua composição e podem danifi car o inox.

Onde e quando utilizar o "limpa inox"?

Nunca utilize produtos específicos para limpar aços inox em eletrodomésticos que tenham aplicação de verniz (refrigeradores, lavadoras), pois muitos deles poderão estragar o verniz.

Esses produtos podem ser aplicados apenas na mesa de inox de fogões (que não possui o verniz protetor), para a remoção de manchas derivadas do derramamento de líquidos e alimentos que, por algum motivo, não foram removidas imediatamente com a limpeza convencional. Mas atenção:

• Não utilize este produto com a mesa ainda quente.
• Este produto de limpeza deve ser utilizado exclusivamente na mesa de aço inoxidável do seu fogão. A utilização em outras superfícies ou outros produtos (por exemplo, refrigerador, forno, lavadora, etc.) pode causar variações de tonalidade, aparecimento de manchas, corrosão, entre outros problemas.

Dicas

ATENÇÃO!

- Caso ocorra derramamento de líquidos e alimentos, limpe a mesa de inox com detergente neutro, água e pano macio e seque após a limpeza, evitando manchas.

• Não remova ou desparafuse a mesa do seu fogão.
• Nunca utilize papel alumínio ou similares para cobrir a mesa, os queimadores e o forno, pois podem manchar a mesa ou entupir a saída de gás, prejudicando o desempenho da chama.
• Tome muito cuidado, especialmente quando a mesa estiver sem os queimadores. Não deixe cair fi apos ou detritos no sistema de gás pois pode desregular a chama ou causar entupimento na saída de gás.
• Não use palha de aço, cloro ou similares para limpar a mesa e as áreas em inox do seu fogão. Recomendamos o uso de um pano ou esponja macia (lado amarelo), com sabão neutro, desengordurantes ou detergentes (suaves ou neutros). Seque o fogão imediatamente após a limpeza.
• Use palha de aço somente para a limpeza das grades da mesa (trempes), queimadores (bocas), capas (tampinhas pretas) e o chão móvel do forno. Caso as grades da mesa fi quem com aspecto de riscadas na cor prateada, use palha de aço, água e detergente neutro.
• Nunca mergulhe os queimadores e capas ainda quentes em água fria, pois podem ser danifi cados pelo choque térmico.
• Nunca jogue os queimadores na pia ou os deixe cair no chão, pois o impacto pode deformá-los.
• Limpe os queimadores com um pano ou esponja macia com detergente, sabão neutro ou desengordurantes. Seque-os adequadamente antes de reutilizá-los, pois umidade em excesso pode difi cultar o acendimento, provocando vazamento de gás.
• Após a limpeza, seque adequadamente as grades, os queimadores e as capas. Encaixe-os corretamente, conforme as fi guras abaixo e teste o acendimento. OBS.: Se a capa do queimador for mal encaixada, há risco de danifi car o queimador.

• Não use palha de aço ou a parte verde da esponja para limpeza do disco indicativo e manípulos a fi m de evitar danos às peças ou remoção das indicações. Recomendamos o uso de um pano ou esponja macia (lado amarelo), com sabão neutro, desengordurantes ou detergentes (suaves ou neutros).
• Nunca utilize solventes (álcool, acetona etc.) para realizar a limpeza das peças.
• Nunca mergulhe manípulos e o disco indicativo ainda quentes em água fria, pois podem ser danifi cados pelo choque térmico.
• Nunca jogue os manípulos na pia ou os deixe cair no chão, pois o impacto pode causar trincas.

5.5 Cuidados com as panelas

- Utilize apenas panelas com fundo plano, para garantir estabilidade sobre as grades.

- Não deixe que as chamas escapem pelas laterais das panelas. Mantenha a panela sempre centralizada sobre as grades. Escolha o queimador mais adequado para o tamanho de seu recipiente.

- Evite deixar os cabos das panelas voltados para fora do fogão.

- Nunca utilize papel alumínio ou similar para revestir a mesa ou o forno, pois eles podem entupir as saídas de gás, prejudicando o desempenho do fogão e provocar super aquecimento da mesa.

- Utilize somente utensílios resistentes ao calor.

- Quando usar todas as bocas simultaneamente, não utilize panelas com diâmetro maior que 22 cm.

- Quando usar as bocas indivi dualmente, para melhor aproveitamento da chama, utilize panelas com diâmetros de acordo com o tipo de queimador, conforme tabela ao lado.

Tipo de Queimador Diâmetro da Panela

Semi-rápido 12 a 22 cm

Rápido 14 a 24 cm

Duplachama 16 a 30 cm

Quadrichama 16 a 30 cm

IMPORTANTE

- Utilize apenas panelas de fundo plano. Panelas com fundo arredondado não se apóiam adequadamente sobre as grades.

ERRADO ERRADO CERTO

- Nunca permita que as panelas ou recipientes fi quem muito próximos dos manípulos para permitir seu manuseio e evitar que aqueçam excessivamente. Mantenha sempre uma distância mínima de 2 cm, conforme a fi gura.

A iluminação do seu forno é acionada no botão Dupla Função.

Para os modelos duplo forno, o botão Dupla Função aciona a iluminação simultânea dos dois fornos.

Apenas modelos forno simples: o seu produto é bivolt porém, sai da fábrica para funcionar em 127 V. Caso sua residência seja 220 V, antes de ligar o produto na tomada, substitua a lâmpada 127 V por uma 220 V, que pode ser comprada nas redes de assistência autorizada ou lojas especializadas.

Utilize somente lâmpadas de 25 W e com rosca E14, cujo uso seja recomendado para fogões. Assegure-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque elétrico. Para instalar/trocar a lâmpada do forno, siga as instruções da página 43.

6.2 Forno a gás com válvula de segurança

O seu forno a gás está equipado com uma válvula de segurança, Válvula Corta Gás, que interrompe automaticamente a saída do gás caso a chama se apague acidentalmente. Obs: O manípulo da cavidade a gás gira livremente, mas por segurança só libera gás quando pressionado.

6.3 Acendendo o forno a gás

Antes de acender o forno:

• Ajustar a altura da prateleira de acordo com o tipo de alimento que será preparado;
• Quando recém instalado, o forno leva mais tempo para acender, pois é necessário que o gás percorra toda a tubulação do produto até chegar ao queimador do forno. Acender primeiro os queimadores (bocas) da mesa para uma melhor circulação do gás, facilitando o acendimento do forno.

6.3.1 Acendimento automático

IMPORTANTE

- É perfeitamente normal que sejam emitidas faíscas durante o acendimento do forno.

- O acendimento pode demorar alguns segundos devido à válvula de segurança.

1. Com a porta do forno aberta, gire o manípulo do forno até a temperatura máxima (280 °C).

NÃO SE PREOCUPE, POIS O GÁS NÃO VAZARÁ SE O MANÍPULO NÃO ESTIVER PRESSIONADO.

10 segundos

1. Acione o botão Dupla Função (estrela) e ao mesmo tempo pressione o manípulo do forno.

2. Se a chama acendeu, continue pressionando o manípulo do forno por mais 10 segundos para que a chama permaneça acesa.

3. Certifique-se que a chama no forno está acesa. Se a chama não acender ou apagar, volte o manípulo do forno para a posição "fechado" e espere pelo menos 1 minuto para que o gás liberado se espalhe. Reinicie o procedimento.

4. Ajuste a posição do manípulo do forno para a temperatura desejada.

5. Para desligar o forno, coloque o manípulo na posição "fechado" e certifique-se que não há chama.

DICA IMPORTANTE

1. Se a chama se apagar, ou não acender, volte o manípulo do forno para a posição "fechado" e espere pelo menos 1 minuto para que o gás liberado se espalhe, e então reinicie o procedimento:

2. Coloque o alimento para assar, e ajuste a posição do manípulo do forno para a temperatura desejada;

3. Para desligar o forno, coloque o manípulo na posição "fechado" e certifique-se que não há chama.

DICA DE USO:

Para um melhor resultado de assamento, preaqueça seu forno na temperatura máxima por 10 minutos (4 Bocas) ou 15 minutos (5 e 6 Bocas) antes de colocar o alimento para assar.

6.3.2 Acendimento manual (ou em caso de falta de energia elétrica)

10 segundos

1. Com a porta do forno aberta, gire o manípulo do forno até a temperatura máxima (280 °C).

NÃO SE PREOCUPE, POIS O GÁS NÃO VAZARÁ SE O MANÍPULO NÃO ESTIVER PRESSIONADO.

1. Acenda o fósforo.

1. Pressione o manípulo do forno e solte o palito dentro do furo de acendimento.

2. Se a chama acendeu, continue pressionando o manípulo do forno por mais 10 segundos para que a chama permaneça acesa.

3. Certifique-se que a chama no forno está acesa. Se a chama não acender ou apagar, volte o manípulo do forno para a posição "fechado" e espere pelo menos 1 minuto para que o gás liberado se espalhe. Reinicie o procedimento.

4. Ajuste a posição do manípulo do forno para a temperatura desejada.
5. Para desligar o forno, coloque o manípulo na posição "fechado" e certifique-se que não há chama.

6.3.3 Instruções de segurança no uso do forno

IMPORTANTE

• Caso não consiga acender o forno em até 15 segundos, pare a operação e abra totalmente a porta do forno. Aguarde pelo menos 1 minuto antes de uma nova tentativa de acendimento.
• No caso da chama do forno se apagar acidentalmente, retorne imediatamente o manípulo do forno para a posição "fechado", abra a porta do forno e espere pelo menos 1 minuto para que o gás liberado se espalhe. Só então tente acender novamente o forno.
• A ocorrência de estalos é considerada normal durante a utilização do forno.
• Nunca se apóie ou permita que crianças subam na porta do forno.
• Antes de ligar o forno, verifi que se há utensílios em seu interior ou na estufa que possam ser danifi cados pelo calor.

• Não deixe de usar luvas térmicas ao manusear utensílios quentes.

• Algumas partes do fogão podem se tornar quentes quando o forno estiver em uso. Mantenha crianças e animais afastados.

• Não deixe o forno do fogão em funcionamento sem alimentos, exceto durante o período de preaquecimento ou pós limpeza.
• Utilize somente lâmpadas especiais para uso no forno.
• Jamais acenda o forno se a tampa do forno não estiver corretamente encaixada.
• Sempre utilize utensílios adequados ao tipo de alimento que está sendo preparado. Verifique se a altura é sufi ciente para não ocorrer transbordamento de massas ou líquidos durante o preparo que podem infl amar ou provocar fumaça quando tocarem nas superfícies quentes dos queimadores ou no chão do forno.

6.3.4 Usando o forno a gás

A graduação da temperatura do forno está indicada no manípulo. Ela permite selecionar a temperatura mais adequada para cada tipo de alimento.

RECOMENDAÇÃO DE USO

Temperatura Potência Uso
160°C	Média/Baixa	Indicado para assados delicados como suspiros, suflês,e alguns preparos com banho maria como pudins.Utilize preferencialmente a prateleira no nível central.
200°C	Média Indicado para bolos, tortas, pães, biscoitos, massas,vegetais, batata assada. Utilize preferencialmente aprateleira no nível central.
230°C	Média/Alta Indicado para assados grandes, que necessitem demaior temperatura de assamento como carnes, avese alguns peixes. Utilize preferencialmente a prateleirano nível inferior.
280°C~250°C	Alta Preaquecimento do forno.Pode ser utilizado para fi nalização de preparos.

6.3.5 Timer mecânico

• Gire o acionador do timer no sentido horário até o final do curso. Em seguida, posicione no tempo desejado. O timer iniciará a contagem regressiva automaticamente.
• Ao final do tempo programado, o timer emite um sinal sonoro por alguns segundos, avisando que o tempo acabou.

IMPORTANTE

- O timer sonoro não desliga o forno nem os queimadores da mesa após o término do tempo programado.

6.4 Ligando o grill elétrico (modelos forno simples)

ATENÇÃO!

• Não é possível a utilização simultânea do queimador do forno e do grill.
• Verifi que se a tensão de seu produto é correspondente a tensão de sua tomada (127 V ou 220 V).
• Na falta de energia, o grill não funciona.

Antes de ligar o grill, ajuste a posição da prateleira de acordo com a altura da forma ou travessa que irá utilizar. A posição mais indicada para um melhor resultado é o nível superior.

1. Abra totalmente a porta do forno.
2. Para um melhor resultado, centralize a assadeira na prateleira.
3. Gire o manípulo de controle do forno/grill, no sentido horário (para a direita) até que luz indicadora de grill ligado se acenda.
4. Feche a porta e deixe o alimento gratinar/dourar até o ponto desejado.
5. Ao fi nal do preparo, gire o manípulo de controle forno/grill no sentido anti-horário (para a esquerda) até a posição desligado.

6.5 Forno Elétrico (modelos duplo forno)

ATENÇÃO!

• Verifi que se a tensão de seu produto é correspondente a tensão de sua tomada (127 V ou 220 V).
• Na falta de energia, o forno elétrico não funciona.
• Verifi que o tamanho do utensílio para não deixar que este entre em contato com as resistências elétricas.
• Não aqueça recipientes lacrados.
• Os dois fornos funcionam simultaneamente.
• O forno superior é indicado para preparos com alimentos de baixa espessura.
• Evite abrir constantemente a porta do forno, pois provoca perda de calor. Acompanhe o assado através do visor da porta, acendendo a lâmpada interna do forno. Assim, você economiza tempo, energia e melhora a qualidade do assado.

• Antes de utilizar o forno pela primeira vez aqueça-o até 200 °C durante aproximadamente uma hora para eliminar odores e vapores produzidos pelo material isolante e graxas protetoras. Mantenha uma janela aberta ao fazer isto.

• Ajuste a altura da prateleira de acordo com a assadeira ou travessa que será utilizada, e do tipo de alimento que será preparado;

farna elétrico 65 110 150 190 240

1. Gire o manípulo de controle do forno elétrico no sentido anti-horário até a temperatura mais adequada para o alimento que será preparado. Para indicar que o forno superior está sendo utilizado um led vermelho fi cará aceso no painel;

2. Preaqueça o forno;

3. Coloque o alimento no forno e deixe-o até o ponto desejado;
4. Ao final do preparo, gire o manípulo de controle do forno no sentido horário até a posição "desligado", ou seja, até que os pontos do manípulo e da mesa estejam alinhados. O led vermelho se apagará indicando que está desligado.

DICA DE USO:

Para um melhor resultado de assamento preaqueça seu forno por 10 minutos antes de colocar o alimento para assar.

6.5.1 Utilizando o forno elétrico (modelos duplo forno)

Abaixo algumas sugestões de preparo, níveis de prateleira, tempos e temperaturas de preparo.

O tempo de preparo pode variar de acordo com a quantidade de alimento, tensão da rede elétrica e gosto pessoal.

Alimentos	Nível de Prateleira Preaquecimento Temperatura Tempo
Bolo (35 cm x 26 cm) Inferior 10 min 190 °C 20 a 30 min
Pão de queijo congelado(16 unidades)	Superior 10 min 190 °C 25 a 30 min
Pizza congelada (450 g) Inferior 10 min 220 °C 15 a 20 min
Lasanha congelada (650 g) Superior 10 min 190 °C 50 a 55 min

6.5.2 Instruções de segurança no uso do forno elétrico

ATENÇÃO!

• Não utilize o forno com a porta do forno aberta.
• Durante, e logo após o uso do Forno superior, as resistências elétricas, responsáveis por aquecer o seu forno, fi carão muito quentes. Não as toque para evitar queimaduras.
• Antes de ligar o forno verifi que se há utensílios no interior do forno que possam ser danifi cados pelo calor.
• Nas primeiras utilizações do grill pode-se notar um cheiro incômodo. Após algumas utilizações, o cheiro irá desaparecer.
• Não deixe de usar luvas térmicas ao manusear alimentos quentes.
• Algumas partes do fogão podem se tornar quentes quando o forno estiver em uso. Manter crianças e os animais afastados.
• Não guarde utensílios no forno superior.
• Não use o forno para aquecer ambientes.
• Use somente utensílios de cozinha aprovados para uso em forno elétrico. Siga as instruções do fabricante dos

utensílios, especialmente quando estiver usando utensílios de vidro ou plástico.
- Jamais guarde materiais infl amáveis no forno ou nas suas proximidades, pois podem causar risco de explosão.
- Seu forno elétrico foi desenvolvido exclusivamente para o uso doméstico.
- Use luvas de cozinha para retirar bandejas e acessórios quando o forno estiver quente.
- Não conserte nem substitua qualquer peça do forno, a não ser que seja especificamente recomendado neste manual. Todos os demais serviços de manutenção devem ser executados por um técnico da Rede de Serviços Brastemp, e serão cobrados após o período de garantia.
- Não cubra qualquer parte do forno com papel alumínio, pois pode causar superaquecimento.
- Evite que os alimentos e os utensílios, especialmente metálicos, encostem nas paredes, porta e resistências elétricas do produto.

6.6 Manutenção e limpeza do forno

ATENÇÃO!

• Não deixe acumular gordura no forno ou outras partes do fogão.
• Depois de limpar, é recomendado que o forno fi que ligado por 1 hora. Isso eliminará a umidade de dentro do forno.
• Retire o plugue da tomada elétrica, feche o registro do gás e verifi que se o fogão está frio antes de fazer qualquer serviço de manutenção e/ou limpeza.
• Após movimentar o seu fogão verifi que se a mangueira de gás está corretamente conectada ao ponto de gás e ao seu fogão. Em caso de dúvida, utilize espuma de sabão para verifi car vazamento (vide página 17 – instruções para a instalação de fogões convencionais com gás botijão)
• Nunca use objetos pontiagudos ou cortantes para a limpeza das peças do seu fogão.
• Não use materiais de limpeza abrasivos ou raspadores metálicos para limpar o vidro da porta do forno, já que eles podem danifi car a superfície, resultando em quebra do vidro.
• Caso ocorra o derramamento de qualquer líquido ou alimento dentro do forno, desligue o fogão, espere esfriar e limpe para evitar manchas, entupimento e atração de insetos.
• Contate a Rede de Serviços Brastemp, para qualquer manutenção preventiva ou corretiva em seu produto.

6.6.1 Limpeza do forno

- Com a tecnologia Cleartec fi cou mais fácil ter seu forno limpo. A cavidade é esmaltada e lisa, evitando o acúmulo de gordura e facilitando a limpeza.

- Antes de limpar o forno, remova as prateleiras.

- Para remover o excesso de gordura use um pano úmido ou esponja macia com detergente neutro ou produto desengordurante.

- Não utilize materiais abrasivos, como esponja de aço ou saponáceos, objetos pontiagudos ou cortantes, nem produtos de limpeza à base de soda cáustica ou silicone, para não causar riscos e manchas no seu fogão.

- Remova resíduos de produtos de limpeza cuidando para não deixar cair água ou sabão na tampa do forno, evitando prejudicar o queimador localizado sob o mesmo.

ATENÇÃO!

Após a limpeza do forno, encaixe adequadamente as prateleiras.

6.6.2 Limpeza do Grill no forno elétrico

Desligue o produto da tomada. Certifi que-se de que o Grill e as paredes do forno não estejam quentes.

Utilize um pano úmido ou esponja macia com detergente neutro ou desengordurante para limpar o Grill.

6.6.3 Limpeza da porta do forno

Para a limpeza da porta do forno utilize um pano ou esponja macia com detergente neutro ou desengordurante.

Desmontando os vidros da porta

1. Com a porta do forno aberta, abra a trava do vidro movimentando-a para a direita.

1. Remova o vidro cuidadosamente, movimentando-o conforme a imagem ao lado.

Montando os vidros da porta

1. Segurando a porta na parada intermediária, encaixe cuidadosamente o vidro interno. Pelas alças laterais, deslize o vidro interno pela canaleta até encaixar completamente

2. Feche a trava do vidro, certificando-se de que ela está travada.

6.6.4 Prateleiras deslizantes manuais (Clean) e automáticas (Ative!)

1. (Apenas modelos Ative!) Abra a porta do forno e pressione as hastes da prateleira para dentro, conforme fi gura, para que as mesmas se soltem da porta.

1. (Apenas modelos Ative!) Desencaixe a outra ponta das hastes da prateleira inferior. Deslize as prateleiras para fora da cavidade.

1. Levante levemente a prateleira para a retirar de sua posição de encaixe e puxe-a.

1. Para uma melhor limpeza, você pode desmontar os quadros laterais puxando-os para dentro da cavidade.

2. Lave as prateleiras na lava-louça ou manualmente com desengordurante e seque adequadamente todas as peças antes da montagem.

1. Monte os quadros laterais inserindo os pinos superiores frontal e traseiro nos furos da lateral e o pino inferior no furo central.

1. Insira a guia traseira da prateleira no trilho e deslize-a para dentro.

2. Repouse a guia central sobre o trilho.

1. As hastes devem ser encaixadas somente na prateleira do nível inferior.

Caso você deseje desativar o sistema de prateleiras deslizantes, basta remover as hastes do suporte da porta do forno e deslizar todo o conjunto para dentro da cavidade.

IMPORTANTE

• Após a limpeza do forno, encaixe adequadamente as prateleiras.
• Abra e feche a porta para verifi car o deslizamento.

6.7 Instalando e trocando a lâmpada do forno

ATENÇÃO

• A voltagem da lâmpada deve estar de acordo com a voltagem da sua residência (127 V ou 220 V).
• Assegure-se de que o aparelho está desligado da tomada antes de substituir a lâmpada para evitar a possibilidade de choque elétrico.

1. Feche o registro do gás, desligue o fogão da tomada elétrica e certifi que-se de que o botão Dupla Função esteja na posição "desligado".
2. Gire o protetor da lâmpada no sentido anti-horário até soltá-lo completamente.
3. Desrosqueie e remova a lâmpada a ser trocada.
4. Rosqueie a nova lâmpada com cuidado e certifi que-se que está bem encaixada.
5. Ligue o fogão na tomada e teste o funcionamento da lâmpada acionando o botão Dupla Função.
6. Após verifi car o funcionamento da lâmpada, coloque novamente o botão Dupla Função na posição "desligado" e desligue novamente o fogão da tomada.
7. Recoloque o vidro protetor rosqueando no sentido horário. Certifi que-se que está bem encaixado e ligue o fogão na tomada elétrica.

ATENÇÃO

Utilize somente lâmpadas especiais para uso no forno! Caso a lâmpada não acenda, consulte o item Dicas Práticas na página 48.

6.8 Posicionamento do chão móvel

1 2

IMPORTANTE:

Utilize luvas para manusear o chão móvel.

1. Deslizar o chão móvel pelas laterais do Forno até encostar na parte traseira.
2. Após encaixado puxar o chão móvel para frente.

7. Timer digital

7.1 Descrição das funções

- + - 8:88 ▷/■ ③ ① ④ ②

1. Teclas -/+ : para ajustar o tempo do timer.
2. Tecla iniciar/cancelar: para começar ou cancelar a contagem de tempo e entrar em modo de espera.
3. Indicador de modo de espera.
4. Indicação de tempo do timer.

Nota: O painel eletrônico não possui função relógio.

7.2 Programando o Timer

Vamos programar como exemplo 1:30 (uma hora e 30 minutos).

- 8:88

- 8:30

- 8:28

- 8:88

- 8:59

1. Com o produto em modo de espera, pressione qualquer tecla para entrar no modo de programação (indicador de tempo piscando).
2. Ajuste pressionando as teclas – e + até alcançar o tempo desejado. O ajuste máximo de tempo é de 9:50 (nove horas e cinquenta minutos).
3. Pressione a tecla iniciar/cancelar para iniciar a contagem regressiva. Enquanto a função estiver ativa, as setas superiores estarão em movimento, indicando a contagem. O tempo pode ser ajustado com o timer em andamento pressionando as teclas – e +.
4. Se você quiser cancelar a contagem, pressione a tecla iniciar/cancelar. O timer voltará para o modo de espera.
5. No último minuto, o tempo é mostrado em segundos. Ao fi nal da contagem um alarme soará. Pressione a tecla iniciar/cancelar para encerrar a função.

8. Especifi cações técnicas

Família CLEAN CLEAN CLEAN CLEAN CLEAN

Modelo BFS4NAB/AR BFS6NAB/AR BFS5TAB/AR BYS6NAB BFS5NAB/AR BYS5TAR

Tipo Piso Piso Piso Embutir Piso Embutir

Cor Branco/inox Branco/inox Branco/inox Branco Branco/inox Inox

Dimensões com embalagem (LxAxP) cm	63,2x98,3x73,7	79,8x99,4x72	79,8x99,4x72	85,7x78,2x73,7	79,8x99,4x72	85,7x78,2x73,7
Dimensões sem embalagem (LxAxP) cm	56x96,6x69	76,1x96,6x69	76,1x96,6x69	80,8x77,5x69	76,1x96,6x69	80,8x77,5x69
Peso com embalagem (kg)	33	51,5	51,5	51,5	51,5	51,5
Peso sem embalagem (kg)	32	50	50	50	50	50
Volume do forno (litros)	65	96	96	96	96	96
Volume do forno auxiliar (litros)	-	-	-	-	-	-
Área útil da prateleira ( cm^2 )	1670	2520	2520	2520	2520	2520

Características elétricas

Tensão de entrada (V)	127/220	127/220	127/220	127/220	127/220	127/220
Frequência (Hz)	50/60	50/60	50/60	50/60	50/60	50/60
Lâmpada do forno (W)	25	25	25	25	25	25
Resistência de aquecimento (W)	-	-	-	-	-	-
Máx. Corrente de entrada (A)	abaixo de 0,5(127 ou 220 V)	abaixo de 0,5(127 ou 220 V)	abaixo de 0,5(127 ou 220 V)	abaixo de 0,5(127 ou 220 V)	abaixo de 0,5(127 ou 220 V)	abaixo de 0,5(127 ou 220 V)

Potência dos queimadores (GLP e GN)

Potência do queimador semi-rápido (kW)	1,8	1,8	1,8	1,8	1,8	1,8
Potência do queimador rápido (kW)	2,5	2,5	2,5	2,5	2,5	2,5
Potência do queimador Duplachama (kW)	-	-	-	-	-	-
Potência do queimador Quadrichama (kW)	-	-	-	-	-	-
Potência do forno (kW)	2,40 (GLP)/ 2,33 (GN)	2,95 (GLP)/ 3,10 (GN)	2,95 (GLP)/ 3,10 (GN)	2,95 (GLP)/ 3,10 (GN)	2,95 (GLP)/ 3,10 (GN)	2,95 (GLP)/ 3,10 (GN)
Pressão estática do gás GLP (kPa)*	2,75	2,75	2,75	2,75	2,75	2,75
Pressão estática do gás GN (kPa)*	1,96	1,96	1,96	1,96	1,96	1,96
Pressão dinâmica do gás GLP (kPa)**	1,96	1,96	1,96	1,96	1,96	1,96
Pressão dinâmica do gás GN (kPa)**	1,47	1,47	1,47	1,47	1,47	1,47

*Pressão estática: no injetor
**Pressão dinâmica: no injetor, com todos os queimadores ligados

Dimensões com embalagem (LxAxP) cm	63,2x98,3x73,7	79,8x99,4x72	63,2x98,3x73,7	79,8x99,4x72	Piso: 63,2x98,3x73,7 Embutir: 69,2x83,2x75,1	85,7x78,2x73,7
Dimensões sem embalagem (LxAxP) cm	56x96,6x69	76,1x96,6x69	56x96,6x69	76,1x96,6x69	Piso: 56x96,6x69 Embutir: 60,7x77,5x69	80,8x77,5x69
Peso com embalagem (kg)	33	51,5	33	51,5	33	51,5
Peso sem embalagem (kg)	32	50	32	50	32	50
Volume do forno (litros)	65	96	65	96	65	96
Volume do forno auxiliar (litros)	-	-	39	39	-	-
Área útil da prateleira ( cm^2 )	1670	2520	1670	2520	1670	2520

Características elétricas

Tensão de entrada (V)	127/220	127/220	127 ou 220 (monovolt)	127 ou 220 (monovolt)	127 ou 220 (monovolt)	127/220
Frequência (Hz)	50/60	50/60	50/60	50/60	50/60	50/60
Lâmpada do forno (W)	25	25	2x25	2 x 25	25	25
Resistência de aquecimento (W)	-	-	Superior: 550 Inferior: 1050 Total: 1600	Superior: 550 Inferior: 1050 Total: 1600	1250	-
Máx. Corrente de entrada (A)	abaixo de 0,5 (127 ou 220 v)	abaixo de 0,5 (127 ou 220 V)	12,6 (127 v) ou 7,3 (220 v)	12,6 (127 V) ou 7,3 (220 V)	10,17 (127 V) ou 5,87 (220 V)	abaixo de 0,5 (127 ou 220 V)

Potência dos queimadores (GLP e GN)

Potência do queimador semi-rápido (kW)	1,8	1,8	1,8	1,8	1,8	1,8
Potência do queimador rápido (kW)	2,5	2,5	2,5	2,5	2,5	2,5
Potência do queimador Duplachama (kW)	-	-	3	-	3	-
Potência do queimador Quadrichama (kW)	-	3,35 (GLP)/ 3,45 (GN)	-	3,35 (GLP)/ 3,45 (GN)	-	3,35 (GLP)/ 3,45 (GN)
Potência do forno (kW)	2,40 (GLP)/ 2,33 (GN)	2,95 (GLP)/ 3,10 (GN)	2,40 (GLP)/ 2,33 (GN)	2,95 (GLP)/ 3,10 (GN)	BFS4GAR: 2,40 (GLP)/ 2,33 (GN)BYS4GAR: 2,32 (GLP)/ 2,25 (GN)	2,95 (GLP)/ 3,10 (GN)
Pressão estática do gás GLP (kPa)*	2,75	2,75	2,75	2,75	2,75	2,75
Pressão estática do gás GN (kPa)*	1,96	1,96	1,96	1,96	1,96	1,96
Pressão dinâmica do gás GLP (kPa)**	1,96	1,96	1,96	1,96	1,96	1,96
Pressão dinâmica do gás GN (kPa)**	1,47	1,47	1,47	1,47	1,47	1,47

*Pressão estática: no injetor
**Pressão dinâmica: no injetor, com todos os queimadores ligados

9. Solucionando problemas ....

ATENÇÃO!

Se você sentir cheiro de gás:

• Não acione os interruptores elétricos.
• Não ligue exaustor, ventilador ou qualquer tipo de aparelho.
• Não acenda qualquer tipo de chama.
• Feche o registro de gás junto ao botijão ou da rede de gás.
• Abra todas as portas e janelas para arejar o ambiente.
• Caso o problema não seja identifi cado e solucionado, contate a Rede de Serviços Brastemp.

10. Dicas práticas

Ocorrência Procedimentos

O queimador não acende	Verifi que:Se o plugue do cabo de alimentação está conectado. No caso de incompatibilidade do plugue com a tomada, troque a tomada por uma adequada.Se o registro de gás junto ao botijão está aberto.Se o botijão está vazio ou se há gás na rede.Se os queimadores (bocas) ou o acendedor do queimador estão sujos ou molhados.O perfeito posicionamento das bocas de saída de gás junto aos acendedores dos queimadores.Se há falta de energia elétrica.
A chama está baixa e não aumenta	Verifi que:Se há chama em todos os furos.Se o gás do botijão está no fi m ou se a torneira do registro não está aberta.
A chama está sujando as panelas	Verifi que:Se o gás do botijão está no fi m.
A luz do forno não acende	Verifi que:Se há lâmpada no interior do forno.Se o plugue do cabo de alimentação está conectado. No caso de incompatibilidade do plugue com a tomada, troque a tomada por uma adequada.Se há mau contato na tomada ou se há falta de energia elétrica.Se a lâmpada está queimada.Se o fusível da instalação da sua casa está queimado ou se o disjuntor não desarmou.Se a lâmpada está de acordo com a tensão da rede
A chama se apaga de vez em quando	Verifi que:Se há corrente de ar na direção do fogão.Se todos os queimadores estão encaixados corretamente.Se o gás está acabando.

11. Questões ambientais

Embalagem

A Brastemp procura, em seus novos projetos, usar embalagens cujas partes sejam de fácil separação, bem como de materiais recicláveis. Portanto, as peças das embalagens (calços de isopor, sacos plásticos e caixa de papelão) devem ter o seu descarte de maneira consciente, sendo destinados, preferencialmente, a recicladores.

Produto

Este produto foi construído com materiais que podem ser reciclados e/ou reutilizados. Então, ao se desfazer deste produto, procure companhias especializadas em desmontá-lo corretamente.

Descarte

Ao descartar este produto, no fi nal de sua vida útil, solicitamos que seja observada a legislação local existente e vigente em sua região, fazendo o descarte da forma mais correta possível.

12. Fale com a Brastemp

Em caso de dúvidas ou de problemas no produto, entre em contato com a Central de Relacionamento Brastemp. Ao ligar, tenha em mãos o número do modelo e o número de série do seu produto. Ambos os números podem ser encontrados na etiqueta que está localizada na parte traseira do fogão com o logotipo da Brastemp.

Acesse o site www.brastemp.com.br para ter acesso às informações atualizadas sobre a nossa rede de assistência técnica ou ligue no nosso Call Center: 3003-0099 (capitais e regiões metropolitanas) ou 0800-970-0999 (demais localidades).

Com isso, você terá fácil acesso à Assistência Técnica mais próxima de sua residência.

REDE DE SERVIÇOS BRASTEMP

- Mais de 3.000 técnicos treinados pela fábrica

Peças

originais

- Atendimento em horário comercial

13. Termo de garantia

O seu produto Brastemp é garantido contra defeitos de fabricação, pelo prazo de 12 meses contados a partir da data da emissão da Nota Fiscal ao consumidor, sendo:

• 3 meses - garantia legal;
• 9 últimos meses - garantia especial, concedida pela a Whirlpool S.A. – Unidade de Eletrodomésticos.

A garantia compreende a substituição de peças e mão-de-obra no reparo de defeitos devidamente constatados, pelo fabricante ou Rede de Serviços Brastemp, como sendo de fabricação. Durante o período de vigência da garantia, o produto terá os serviços da Rede de Serviços Brastemp. Apenas a Rede de Serviços Brastemp, a Whirlpool S.A., ou à quem ela indicar, serão responsáveis pela constatação de defeitos e execução de reparos dentro do prazo de garantia. Neste caso, se defeitos constatados durante o prazo de garantia forem de fabricação, o fabricante se obriga a trocar as peças e/ou assistir gratuitamente o seu produto a partir da data da chamada.

As garantias legal e/ou especial fi cam automaticamente invalidadas se:

• O uso não for exclusivamente doméstico;
• Na instalação do produto, não forem observadas as especificações e recomendações do Manual do Consumidor quanto às condições para instalação do produto, tais como, nívelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto, etc;
• Na instalação, as condições elétricas e/ou de gás não forem compatíveis com a ideal recomendada no Manual do Consumidor;
• Na utilização do produto não forem observadas as instruções de uso e recomendações do Manual do Consumidor;
• Ocorrer mau uso, má conservação, uso inadequado, descuido com o produto, ou ainda, sofrido alterações ou modifi cações estéticas e/ou funcionais, bem como, tiver sido realizado

conserto por pessoas ou entidades não credenciadas pela Rede de Serviços Brastemp;

- Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identifi cação do produto.

As garantias legal e/ou especial não cobrem:

• Despesas com a instalação do produto realizada pela Rede de Serviços Brastemp ou por pessoas ou empresas não credenciadas pela Whirlpool S.A., salvo os produtos com instalação gratuita informada no manual;
• Despesas decorrentes e consequentes de instalação de peças e acessórios que não pertençam ao produto, mesmo aqueles comercializados pela Whirlpool S.A. - Unidade de Eletrodomésticos, salvo os especificados para cada modelo;
• Despesas com mão-de-obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás, alvenaria, aterramento e etc.;
• Serviços e/ou despesas de manutenção e/ou limpeza do produto;
• Falhas no funcionamento do produto decorrentes de insufi ciência, interrupções, problemas ou falta no fornecimento de energia elétrica ou gás na residência, tais como: oscilações de energia elétrica superiores ao estabelecido no manual do consumidor e etc.;
• Falhas no funcionamento normal do produto decorrentes da falta de limpeza e excesso de resíduos, bem como decorrentes da ação de animais (insetos, roedores ou animais domésticos), ou ainda, decorrentes da existência de objetos em seu interior, estranhos ao seu funcionamento e fi nalidade de utilização;
• Transporte do produto até o local defi nítivo da instalação;
• Produtos ou peças que tenham sido danifi ca-dos em consequência de remoção, manuseio, quedas ou atos pelo próprio consumidor ou por terceiros, bem como efeitos decorrentes

de fato da natureza, tais como relâmpago, chuva inundação, etc.;

Importante: NÃO NOS RESPONSABILIZAMOS POR VÍCIO DE SERVIÇOS PRESTADOS POR TERCEIROS. Recomendamos que no ato da entrega, confi ra seu produto na presença do transportador. Verifi que a qualidade da entrega, a quantidade, se o produto está de acordo com a compra e a descrição da Nota Fiscal que o acompanha. Caso exista qualquer problema, recuse o produto, registre o motivo no verso da Nota Fiscal e entre em contato com o responsável pelo serviço de entrega.

• Defeitos estéticos (produtos riscados ou amassados) ou com falta de peças internas ou externas de produtos vendidos no estado, saldo ou produtos de mostruário. Esses produtos têm garantia de 12 meses apenas para defeitos funcionais não discriminados na nota fi scal de compra do produto.
• Problemas de oxidação/ferrúgem causados pelos seguintes fatores:

- Instalação em ambientes de alta concentração salina tais como regiões litorâneas;

- Instalações em ambientes onde o produto esteja exposto a outros produtos químicos ácidos ou alcalinos que possam agredir a pintura do mesmo;

- Utilização de produtos químicos inadequados para limpeza.

• Despesas por processos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia;
• Chamados relacionados a orientação de uso de eletrodomésticos, cuja explicação esteja presente no Manual de Instruções ou em Etiquetas Orientativas que acompanham o produto, serão cobrados dos consumidores.

A garantia especial não cobre:

- Deslocamentos para atendimentos de produtos instalados fora do município sede da Rede de Serviços Brastemp, o qual poderá cobrar taxa de locomoção do técnico, previamente

aprovada pelo consumidor, conforme tabela de quilometragem informada pela Whirlpool S.A. — Unidade de Eletrodomésticos através do Serviço de Atendimento ao Consumidor (SAC);

• Todo e qualquer vício de fabricação aparente e de fácil constatação;
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como botões de comando, puxadores, bem como, a mão-de-obra utilizada na aplicação das peças e as consequências advindas dessas ocorrências.

Considerações gerais:

A Whirlpool S.A. -Unidade de Eletrodomésticos não autoriza nenhuma pessoa ou entidade a assumir em seu nome, qualquer outra responsabilidade relativa à garantia de seus produtos além das aqui explicitadas.

A Whirlpool S.A. - Unidade de Eletrodomésticos reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro. Para a sua tranquilidade, mantenha o Manual do Consumidor com este Termo de Garantia e Nota Fiscal de compra do produto em local seguro e de fácil acesso. ATENÇÃO: para usufruir da garantia, preserve e mantenha em sua posse, a Nota Fiscal de Compra do produto e o Termo de Garantia. Esses documentos precisam ser apresentados ao profissional autorizado quando acionado o atendimento.

Whirlpool S.A.

Unidade de Eletrodomésticos

Atendimento ao Consumidor:

Rua Olympia Semeraro, n°675

Jardim Santa Emilia – São Paulo/SP

CEP 04183-901 – Caixa postal 5171

Capitais e Regiões Metropolitanas,

Ligue: (11) 3003-0099

Demais localidades, ligue:

0800 970 0999

BRASTEMP

Serviço de Atendimento ao Consumidor Brastemp

Endereço para correspondência:

Rua Olympia Semeraro, 675

Bairro: Jardim Santa Emilia

CEP: 04183-901 São Paulo / SP
