MANUAL DE UTILIZADOR BDJ80 Brastemp
Autênticos. Assim devem ser os melhores momentos da vida. A Brastemp também acredita, que você deve decidir quando e como vivê-los. Por isso empenha-se em desenvolver produtos que superem expectativas em qualidade, inovação, segurança e conforto à sua família.
Siga corretamente as instruções contidas neste manual e aproveite o máximo do seu novo produto.
A Brastemp está à sua disposição para esclarecer qualquer dúvida, bem como para ouvir sua crítica ou sugestão.
- Segurança 4
1.1 Itens de segurança .....4
1.2 Dicas importantes ....5 - Conhecendo a tecnologia de Indução ....7
2.1 O que é Indução? .....7
2.2 Benefícios da Indução .....8
2.3 Uso geral do cooktop de indução .....9 - Instalando seu Cooktop ...10
3.1 Dimensões do vão para instalação do Cooktop .....10
3.2 Instalação dos suportes .....12
3.3 Requisitos para instalação elétrica ....13
3.4 Antes de instalar o seu Cooktop ....14 -
Usando o seu Cooktop ....15
4.1 Painel de controle .....15
4.2 Ativando a zona de cocção ..16
4.3 Desativando a zona de cocção ....16
4.4 Descrição das funções automáticas....17
4.5 Use panelas e frigideiras corretas ....19 -
Dicas de operação .....20
6.1 Dicas para economizar energia .....20 - Manutenção e limpeza ....21
7.1 Tabela de potências......23 - Características técnicas ....25
- Solução de problemas .....26
- Diagrama de ligação.....28
- Questões ambientais .....29
11.1 Embalagem .....29
11.2 Produto 29
11.3 Descarte 29 - Fale com a Brastemp .....29
- Termo de garantia ..... 30
1. Segurança
Instruções importantes de segurança
A sua segurança e a de terceiros é muito importante.
Este manual e o seu produto têm muitas mensagens importantes de segurança. Sempre leia e siga as mensagens de segurança.
Este é o símbolo de alerta de segurança.
Este símbolo alerta sobre situações que podem trazer riscos à sua vida, ferimentos a você ou a terceiros.
Todas as mensagens de segurança virão após o símbolo de alerta de segurança e a palavra "PERIGO" ou "ADVERTÊNCIA". Estas palavras signifi cam:
PERIGO
ADVERTÊNCIA
Existe risco de você perder a vida ou de ocorrerem danos gra ves, se as instruções não forem seguidas imediatamente.
Existe risco de você perder a vida ou de ocorrerem danos graves, se as instruções não forem seguidas.
Todas as mensagens de segurança mencionam qual é o risco em potencial, como reduzir a chance de se ferir e o que pode acontecer se as instruções não forem seguidas.
1.1 Itens de segurança
- Desligue o disjuntor ou retire o plugue da tomada antes de efetuar qualquer manutenção no produto. Recoloque todos os componentes antes de ligar o produto. Não remova o fi o de aterramento. Ligue o fi o de aterramento a um terra efetivo. Não use adaptadores ou Ts. Não use extensões.
- A instalação deste produto exige um correto dimensionamento da rede elétrica. Instale o produto de acordo com as especificações descritas no manual de instruções.
- Use duas ou mais pessoas para mover e instalar o seu produto.
-
Objetos de metal como facas, garfos, colheres ou tampas não devem ser colocados sobre a superfície de cocção, pois podem esquentar.
-
A instalação deste produto deve prever meio de desligamento da alimentação com separação de contatos de pelo menos 3 mm em todos os pólos e este meio de desligamento deve ser incorporado à fiação fixa.
- O móvel deve prever a passagem do cabo de alimentação de forma a evitar que o cabo esteja próximo a partes quentes ou que entre em contato com partes quentes de outros aparelhos. O cabo de alimentação também não deve estar em contato com superfícies cortantes ou pontiagudas.
- Se houver necessidade de troca do cabo de alimentação, devido a qualquer tipo de dano ou falha, entre em contato com a Rede de Serviços Brastemp para realizar a troca do cabo. Por motivo de segurança dos usuários do Cooktop, somente a Rede de Serviços Brastemp está autorizado a realizar este tipo de troca.
ATENÇÃO
Se a superfície estiver quebrada, desligue o aparelho para evitar a possibilidade de choque elétrico.
1.2 Dicas importantes
- A primeira instalação do seu Cooktop deve ser feita por um técnico da Rede de Serviços Brastemp. Esta primeira instalação é gratuita.
- Este eletrodoméstico não deve ser usado por crianças, pessoas com reduzida capacidade física, sensorial ou mental ou falta de experiência e conhecimento, a não ser com supervisão ou instruções sobre o uso feitas por pessoa responsável.
- Mantenha crianças longe do Cooktop enquanto estiver em uso, ou logo após o uso enquanto o vidro ainda não tiver esfriado.
- Este produto somente deve ser convertado ou ajustado por um técnico da Rede de Serviços Brastemp.
- Certifique-se de que os cabos elétricos de outros eletrodomésticos não entrem em contato com as partes quentes do Cooktop.
- Não ligue uma zona de cocção quando não houver nenhuma panela posicionada sobre a mesma.
- Não utilize equipamentos de limpeza a vapor.
- Se houver respingos ou derramamento de líquidos sobre o Cooktop, ele pode se desligar automaticamente. Antes de religar o Cooktop, a região do painel de controle deve ser cuidadosamente limpa e seca.
ATENÇÃO:
Para evitar danos permanentes à superfície vitrocerâmica, não use:
- panelas com fundo que não seja perfeitamente plano.
-
panelas de metal com fundo esmaltado.
-
Utilize panelas de diâmetro adequado à zona de cocção que estiver sendo utilizada.
- Seu Cooktop possui um sistema de detecção de panelas e se o material da panela não for compatível com a sua placa de indução, estiver mal posicionada ou não tiver as dimensões adequadas, a indicação de “utensílio ausente” aparece no visor (símbolo). Se, no espaço de 60 segundos, não for detectado nenhuma panela, a zona de cocção será desligada automaticamente.
ATENÇÃO
Após o uso, desligue o Cooktop.
- Não use o Cooktop como uma superfície de trabalho ou suporte a outras atividades que não sejam cozinhar.
- Não deixe o produto em uso sem supervisão quando estiver fazendo frituras.
- Não coloque alimentos envoltos em papel alumínio, potes de plástico ou pano sobre as áreas de cocção.
- Não arraste panelas pela superfície vitrocerâmica - há possibilidade de riscar o vidro.
- Evite derramar açúcar ou outras substâncias na superfície, mas se isto acontecer, limpe a superfície imediatamente, pois o açúcar pode grudar na superfície de vidro, dificultando a limpeza.
- Nunca aqueça uma lata fechada com alimento dentro.
- Este produto foi projetado para ser utilizado somente para fins de cozimento de alimentos em uso doméstico. Qualquer outro uso deste produto é considerado impróprio.
2. Conhecendo a tecnologia de Indução ....
2.1 O que é Indução?
O princípio de funcionamento é baseado na geração de um campo eletromagnético entre a base de aço das panelas* (posicionadas acima da superfície cerâmica) e as bobinas de cobre energizadas com corrente alternada posicionadas abaixo da superfície cerâmica. O campo eletromagnético instantaneamente aquece a base da panela, cozinhando, desta forma, o alimento dentro da panela com grande efi ciência, rapidez e precisão.
2.2 Benefícios da Indução
Um ótimo rendimento
A energia é transferida diretamente à panela, a perda de energia é mínima, garantindo um ótimo rendimento.
bar
| Category | Value (%) | |---|---| | ELÉTRICO | 50 | | GAS INDUÇÃO | 60 | | (Unlabeled) | 90 |Economia de Tempo
O Cooktop de funcionamento por indução leva menos tempo para, por exemplo, ferver água.
bar
| Category | Value | | -------------- | ----- | | ELÉTRICO | 100 | | GAS INDUÇÃO | 80 |Economia de Energia

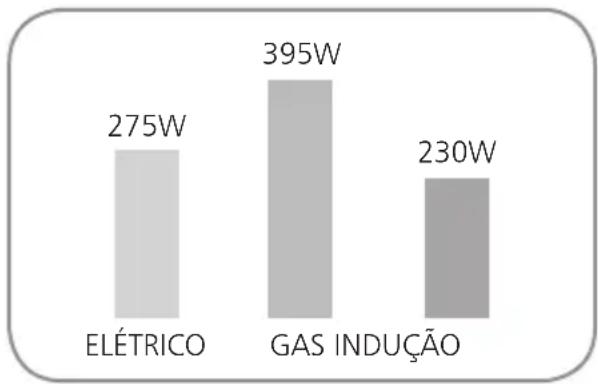

A energia consumida para ferver água também é menor:
bar
| Category | Power (W) | |---|---| | ELÉTRICO | 275 | | GAS INDUÇÃO | 395 | | | 230 |2.3 Uso geral do cooktop de indução
A zona de cocção só ligará após presença da panela sobre a zona de cocção. Se, após colocar a panela, a zona de cocção não ligar, a panela pode não ser do tamanho adequado para aquela zona ou o material da panela pode não ser compatível com o sistema de indução (magnético) ou a panela pode não estar bem centralizada sobre a zona de cocção.
Verifique se sua panela é compatível através do uso de um ímã.
- Se o ímã grudar na base da panela, a panela é compatível.
- Se a panela for retirada da zona de cocção, a zona se desligará e o símbolo, de utensílio ausente, aparecerá no display da zona correspondente. Se no espaço de tempo de 60 segundos a panela não for recolocada a zona de cocção será desligada automaticamente. O símbolo desaparecerá assim que a panela for novamente colocada sobre a zona de cocção e a zona for ligada novamente.
- Se aparecer no visor das zonas de cocção a letra H", significa que a zona de cocção está quente, não toque na zona até que a letra "H" se apague.
- Seu Cooktop possui um sistema automático de controle da potência máxima de uso e quando você estiver utilizando mais de uma zona de cocção simultaneamente não será possível utilizar todas as zonas na máxima potência (Turbo). Quando ultrapassar a potência máxima de 6500 W e você aumentar o nível de potência de uma determinada zona, o seu cooktop reduzirá automaticamente o nível de potência de outra zona de cocção, reequilibrando o sistema.
Para obter melhores resultados:
- Assegure-se de que a panela esteja posicionada no centro da zona de cocção, demarcada no seu Cooktop.
IMPORTANTE
Não toque na zona de cocção enquanto a letra “H” estiver no visor da referida Zona, pois ela está quente.
3. Instalando seu Cooktop
IMPORTANTE
- A primeira instalação do seu Cooktop deve ser feita por um técnico da Rede de Serviços Brastemp. Esta primeira instalação é gratuita.
- Fique atento aos requisitos da instalação elétrica. O atendimento a todos os requisitos é fundamental para que a Rede de Serviços Brastemp – possa realizar a instalação.


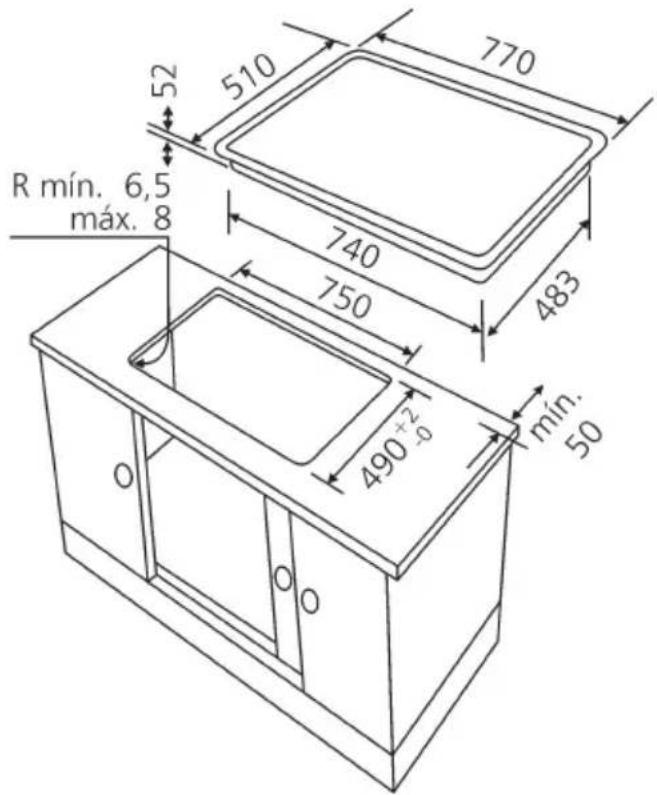

R mín. 6,5 máx. 8 52 510 770 740 750 483 490⁺²⁻⁰ min. 50 O O ODimensões em mm


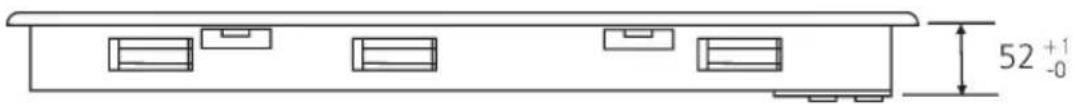

52 +1 -03.1 Dimensões do vão para instalação do Cooktop
- A distância entre a face inferior do Cooktop e o móvel ou painel de separação do seu móvel deve estar de acordo com o indicado na fi gura "A".
- Se um móvel de coluna for instalado próximo ao Cooktop, mantenha uma distância mínima de 100 mm da extremidade do Cooktop.
- As distâncias mínimas de 5 mm indicadas na fi gura são aberturas para ventilação e não devem estar obstruídas.
IMPORTANTE
Este produto possui uma potência de 6500 W. O ponto de instalação deve apresentar tensão de 220 V (fase-neutro ou fase-fase) e um terra efetivo.
IMPORTANTE
Para evitar sobreaquecimento e danos ao circuito eletrônico, recomenda-se o seguinte:

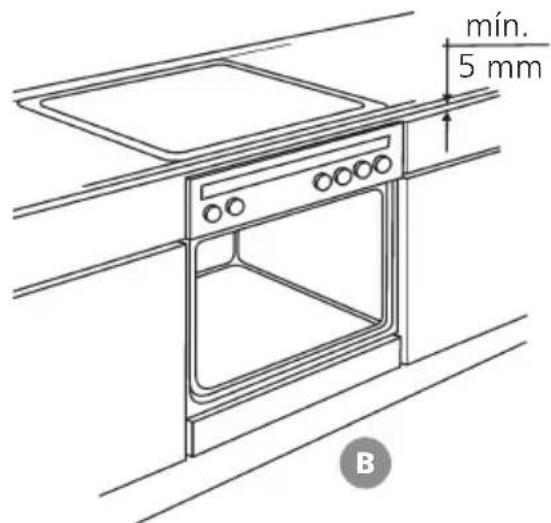

- Se um forno estiver instalado abaixo do Cooktop, certifique-se de que o forno esteja equipado com um sistema de ventilação e que a instalação considere as distâncias mostradas na figura "B". Não coloque nenhum material entre o Cooktop e o forno (painéis, travessas, etc.).
- Sempre desligue o Cooktop após o uso.
3.2 Instalação dos suportes
Apesar de constar neste manual as principais instruções, a instalação deverá ser realizada por um técnico da Rede de Serviços Brastemp. A primeira instalação é gratuita desde que esteja dentro do prazo de garantia.
A) Se a superfície onde o Cooktop for instalado for de madeira, use os suportes, clips e parafusos fornecidos.
- Posicione os 4 clips A ao redor da borda do Cooktop. Veja Fig. 1.
- Meça o centro dos cortes verticais conforme indicado na Fig. 2.
- Posicione o centro dos suportes C no centro dos cortes previamente identificados.
- A superfície superior dos suportes deve estar alinhada com a superfície de instalação.
- Fure e prepare os furos (para os parafusos B) na superfície de madeira para fixar o suporte C. Faça a fixação usando os 4 parafusos B.
- Insira o Cooktop no corte já preparado de forma que os clips A se encaixem nos suportes C (Figs. 4 e 5).
B) Se a superfície de instalação for de mármore ou outros materiais (compostos plásticos, cerâmica, pedra, etc.), informe a Rede de Serviços Brastemp quando solicitar a instalação.
3.3 Requisitos para instalação elétrica
ADVERTÊNCIA
Risco de Choque Elétrico
- Desligue o disjuntor ou retire o plugue da tomada antes de efetuar qualquer manutenção no produto.
- Recoloque todos os componentes antes de ligar o produto.
- Não remova o fio de aterramento.
- Ligue o fio de aterramento a um fio terra efetivo.
- Não use adaptadores ou T's.
- Não use extensões.
- Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.
IMPORTANTE
Este produto tem uma potência nominal de 6500 W. O ponto de instalação deve apresentar tensão de 220 V (fase-neutro ou fase-fase) e a rede elétrica deve estar preparada para esta potência.
- Assegure-se que a tensão elétrica disponível na sua residência esteja de acordo com o exigido para a instalação deste produto (220 V).
- Antes de solicitar a instalação do produto pela Rede de Serviços Brastemp, é necessário que os seguintes requisitos estejam atendidos:
- Preparação de um circuito (fiação e disjuntores) exclusivo para o produto – Recomenda-se que o produto seja ligado em um disjuntor termomagnético (monofásico para ligação fase-neutro e bifásico para ligação fase-fase) de 32 Ampères. Do quadro de distribuição até o ponto de instalação, utilize condutores de bitolas apropriadas. A adequação dos condutores deve ser realizada por técnico especializado em instalações elétricas residenciais e deve seguir os requisitos da norma brasileira NBR 5410.
- É obrigatória a disponibilização de aterramento (aterramento conforme norma NBR 5410 – Seção Aterramento).
- Além de um circuito exclusivo, é necessário que, junto ao ponto de instalação, seja instalado um interruptor diferencial residual (DR) de 32 Ampères. Este interruptor deve estar em local acessível (após a instalação) e próximo ao aparelho. Todos os componentes utilizados na instalação devem ser aprovados pelo Inmetro.
- Este produto é fornecido sem o cabo de alimentação. O cabo será fornecido pela Rede de Serviços Brastemp, no momento da instalação do produto, sem custo adicional para o consumidor. Este cabo tem um comprimento de 1,60 metro. A distância entre o nicho para instalação do produto e o interruptor que alimentará o mesmo deve ser menor que este comprimento, considerando uma pequena folga e considerando também os pontos por onde o cabo deverá passar.
- O fabricante declina de qualquer responsabilidade por acidentes com pessoas ou animais e danos à propriedade resultantes da não observância das regras acima citadas.
3.4 Antes de instalar o seu Cooktop
NOTA: Antes de solicitar a visita do técnico da Rede de Serviços Brastemp para proceder à primeira instalação gratuita, certifique-se que as orientações das Dimensões do Nicho/Gabinete e requisitos para a instalação elétrica sejam atendidas. A instalação só será realizada caso estas condições sejam atendidas. No caso de mudança de endereço ou necessidade de instalação do Cooktop em outro local, recomendamos que seja consultada a Rede de Serviços Brastemp (neste caso a reinstalação não será gratuita).
4. Usando o seu Cooktop
Para obter os melhores resultados possíveis no preparo de alimentos, você deve operar adequadamente o seu Cooktop. Esta seção lhe dará informações importantes para o uso efi ciente e seguro do mesmo.
1 Zonas de cocção
2 Painel de controle

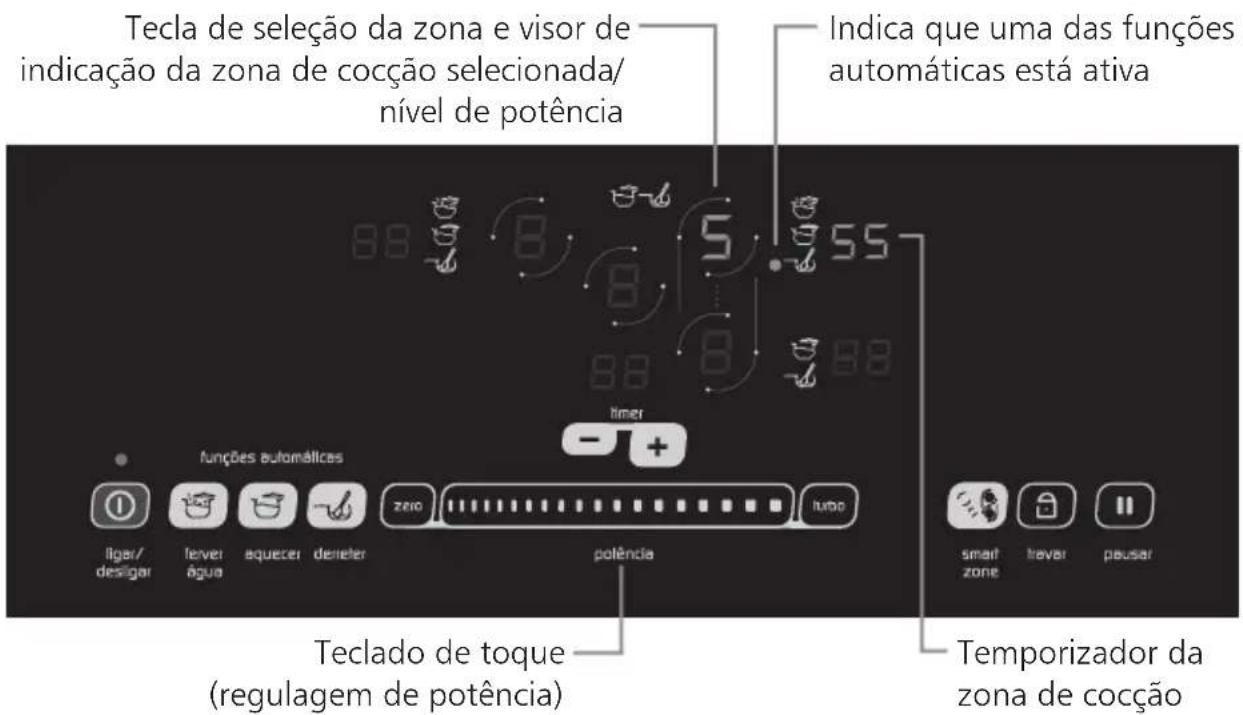

4.1 Painel de controle
- Se o Cooktop foi usado recentemente e ainda não esfriou o sufi ciente, o display da zona de cocção mostra um "H".
- Assegure-se que a panela esteja posicionada no centro da zona de cocção que deseja utilizar.
- Se, 10 segundos depois de ligar a placa, não for selecionada nenhuma função, a placa desativar-se automaticamente.
4.2 Ativando a zona de cocção
Primeira utilização/após uma falha de energia
Depois de ligar a placa à rede elétrica, o painel de comandos é bloqueado (o indicador luminoso situado por cima da tecla 📄 ende-se).
Para desbloquear o painel de comandos, pressione a tecla 31ante 3 segundos.
O indicador luminoso apaga-se e é possível prosseguir com o normal funcionamento da placa.
Depois de ligar a placa de cocção e colocar a panela na zona pré-selecionada, regule o nível de potência com a tecla + . Ao ligar, aparece no visor o nível 5.
A placa desliga-se automaticamente se não se selecionar nenhuma função no espaço de 10 segundos. Se a panela não for compatível com a sua placa de indução, estiver mal colocada ou não tiver as dimensões adequadas, a indicação de “panela ausente” aparece no visor com o símbolo
Se, no espaço de 60 segundos, não for detectado nenhuma panela, a placa desliga-se. Para modificar o nível de potência, desloque o dedo na horizontal sobre o teclado de toque: O número no interior do círculo varia conforme a posição do dedo no teclado, de um mínimo de 1 a um máximo de 9. Com o teclado de toque, é possível ativar a função Turbo pressionando "TURBO" ("P" no visor).
Se estiverem acesas várias zonas de cocção, o teclado de toque permite modificar a potência da zona selecionada, que se pode reconhecer pela presença de um ponto luminoso situado em baixo à direita do indicador de potência. Para selecionar uma zona, basta pressionar a tecla circular correspondente.
4.3 Desativando a zona de cocção
Selecione a zona de cocção que pretende desligar pressionando a tecla circular correspondente (o ponto em baixo à direita do nível de potência aparece no visor).
Pressione o botão presente no teclado de toque.
A zona de cocção desativa-se e, se a área estiver quente, e no visor aparece no círculo a letra "H".
“H” é o indicador de calor residual. A placa está equipada com um indicador para cada zona de cocção; este mostra quais são as zonas ainda com temperatura elevada.
Quando a zona de cocção fica fria, o visor apaga-se.
4.4 Descrição das funções automáticas
Função Aquecer
A função Aquecer programa automaticamente na zona de cocção selecionada uma temperatura a que é mantida constante a fervura mínima. Depois de colocar uma panela, ligue a placa e selecione a zona de cocção pré-secionada. Pressione a tecla: no visor aparece "R o indicador luminoso acende-se. Para desativar a função, basta pressionar [201] teclado de toque.
Função Derreter
A função Derreter mantém uma temperatura baixa e uniforme na zona de cocção. Depois de colocar uma panela/ acessório na zona pré- selecionada, ligue a placa e selecione a zona de cocção pretendida. Pressione a tecla no visor aparece", o indicador luminoso acendese. Para desativar a função, basta preno teclado de toque.
Função Ferver água
A função Ferver Água seleciona automaticamente o nível de potência ideal para que a água chegue à fase de fervura e sinaliza quando isso acontece.
Depois de colocar uma panela com água, ligue a placa e selecione a zona de cocção pretendida. Pressione a tecla no visor aparece "R, o indicador luminoso acende-se. Durante a fase de aquecimento é visualizada uma animação no espaço ao lado da zona.
Para o funcionamento correto da função Ferver Água, recomenda-se:
- utilizar exclusivamente água (à temperatura ambiente); - não adicionar sal, ingredientes ou temperos até a água começar a ferver;
- não modificar o nível de potência da zona ou retirar ou deslocar a panela;
- utilizar panelas com um diâmetro de base entre 1 cm superior ou 1 cm inferior ao diâmetro indicado no vidro;
- encher a panela com pelo menos 1/3 da sua capacidade e nunca totalmente.
Para obter melhores resultados, recomenda-se ainda:
- Não tapar a panela com a qual se utiliza a função Ferver Água
- Não utilizar panelas de pressão na zona que utiliza a função Ferver Água
- Não ativar a função Ferver Água, se a zona já estiver quente (letra “ H” visível no visor).
Quando a água começar a ferver, a placa emite um sinal sonoro. Este sinal é repetido três vezes e a intervalos regulares. Após o segundo sinal, ativa-se automaticamente um cronômetro que registra o tempo de fervura. Após o terceiro sinal, a placa automaticamente seleciona um nível de potência inferior para manter o estado de fervura. A partir deste ponto, é possível adicionar ingredientes, programar o temporizador ou modificar o nível de potência. Ao alterar o nível de potência ou manter a placa em "pausa", sai-se da função Ferver Água.
A qualidade da panela utilizada pode influenciar o desempenho da função Ferver Água.
Trava de acionamento
IMPORTANTE
A presença de água, líquido derramado das panelas ou objetos de qualquer espécie sobre a tecla podem provocar a ativação ou desativação involuntária da função Trava.
Timer
Pausa
A função permite bloquear temporariamente o funcionamento da placa para depois retomá-lo mantendo as programações (exceto as "funções automáticas" e os tempos programados). Pressione a tecla 📄 lugar dos níveis de potência aparece a indicação || que começa a piscar. Para retomar a cocção, pressione novamente a tecla 📄
Smart Zone
Esta função permite associar duas zonas de cocção e usar como se fossem uma só. É ideal para a utilização de panelas ovais, retangulares e longas (com o fundo de dimensões máximas 40x18 cm). Após acender a placa, pressione a tecla nos visores correspondentes às duas zonas de cocção surge o nível "5"; ambos os pontos luminosos ao lado do número de nível acendem-se e indicam a seleção de uma única zona. Para modificar o nível de potência, desloque o dedo sobre o teclado de toque: o número no interior do círculo varia conforme a posição do dedo no teclado, de um mínimo de 1 a um máximo de 9. Para desativar a função, pressione a tecla as chapas regressam ao funcionamento individual. Para desligar a zona de cocção, pressione.
4.5 Usando panelas e frigideiras corretas
Recomenda-se panelas e frigideiras com fundo plano, para evitar possíveis danos superficiais, como por exemplo, arranhões.
Observe para que o diâmetro do fundo das panelas ou frigideiras sejam apropriados para o diâmetro da zona de cocção.
6. Dicas de operação
- Use panelas com um diâmetro igual ao da zona de cocção.
- Use somente panelas com fundo plano.
- Se possível, mantenha a panela tampada durante o cozimento.
- Cozinhe vegetais, batatas, etc., usando a menor quantidade possível de água, para obter menores tempos de cozimento.
- Uma panela de pressão permite maiores economias de tempo e energia.
Para obter melhores resultados:
- Assegure-se que a panela esteja posicionada no centro da zona de cocção, demarcada no seu cooktop.
7. Manutenção e limpeza
| [ADVERTÊNCIA] | |
 | Risco de Choque ElétricoDesligue o disjuntor ou retire o plugue da tomada antes de iniciar limpeza ou efetuar qualquer manutenção no produto.Recoloque todos os componentes antes de ligar o produto.Não remova o pino de aterramento do plugue de seu produto.Ligue seu produto a um terra efetivo.Não use adaptadores ou Ts.Não use extensões.Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico. |
Para a limpeza e conservação do seu Cooktop, recomenda-se seguir os seguintes passos:
- Desligue o disjuntor antes de iniciar a limpeza ou efetuar qualquer manutenção.
- Com a superfície fria, remova toda a sujeira e os resíduos de alimentos.
- Adicione algumas gotas de detergente neutro sobre a superfície e esfregue-a com um pano, esponja macia ou papel de cozinha.
- Limpe a superfície com um pano úmido e seque-a com um pano limpo e macio.
IMPORTANTE
- Se, por descuido, objetos de plástico, filme de alumínio, açúcar ou alimentos contendo açúcar entrar em contato com a superfície aquecida do vidro, retire-os e limpe a superfície imediatamente, pois o açúcar pode grudar na superfície de vidro, dificultando a limpeza.
- Para manter o Cooktop em boas condições, conserve-o limpo, removendo os resíduos de alimentos antes do uso.
- Para evitar riscar o vidro, não arraste panelas e outros objetos pela superfície vitrocerâmica. Este tipo de dano não está coberto pela garantia.
- Não use produtos abrasivos ou corrosivos, produtos à base de cloro ou esponjas de aço.
- Não utilize equipamentos de limpeza a vapor.
- Para evitar danos permanentes à superfície vitrocerâmica, não use panelas com fundo que não seja perfeitamente plano.
- Não derrame água direto sobre seu produto.
- Não use produtos inflamáveis.
- Não deixe produtos ácidos ou alcalinos como vinagre, mostarda, sal, açúcar ou suco de limão sobre a mesa de vidro.
- Verifique periodicamente a região de entrada de ar do produto, conferindo se não há excesso de poeira prejudicando a ventilação/resfriamento do produto. A poeira pode prejudicar esta ventilação e reduzir a eficiência do Cooktop.
7.1 Tabela de potências
| Nível de potência | Modo de cocção | Recomendação de utilização | |
| Potência máxima | Turbo | Aquecer rapidamente | Ideal para aumentar rapidamente a temperatura dos alimentos até uma fervura rápida, no caso da água, ou aquecer rapidamente os líquidos de cocção. |
| 8-9 Fritar, ferver Ideal para fritar e ferver alimentos rapidamente. | |||
| Potência alta | 7-8 | Fritar lentamente, ferver, cozinhar | Ideal para fritar lentamente, manter fervura alta e cozinhar rapidamente. |
| 6-7 | Cozinhar, fritar lentamente, refogar | Ideal para fritar lentamente, manter fervura média, refogar e cozinhar por tempo médio. | |
| Potência média | 4-5 Cozinhar | Ideal para cozinhar por tempo maior e manter fervura branda. | |
| 3-4 | Cozinhar, apurar molhos | Ideal para cozinhar por tempo maior, apurar molhos e ensopados. | |
| 2-3 | |||
| Potência baixa | 1-2 | Derreter, descongelar | Ideal para amolecer a manteiga, derreter delicadamente o chocolate, descongelar produtos de pequenas dimensões |
| 1 | Manter aquecido | Ideal para manter aquecidas pequenas porções de alimentos. | |
| zero | Potência zero | Superfície de apoio | Placa na posição de stand-by ou desligada (possível presença de calor residual do final da cocção, assinalado com “H”). |
| Função Descrição da função | ||
 | Aquecer | A função Aquecer programa automaticamente o nível de potência adequado para ferver lentamente os alimentos. Indicada para molhos delicados e banho-maria. |
 | Derreter | Calcula automaticamente um nível de potência adequado para derreter lentamente produtos delicados sem comprometer as suas características sensoriais (chocolate, manteiga, etc.). |
 | Ferver água | A função Ferver Água seleciona automaticamente o nível de potência ideal para que a água chegue à fase de fervura e sinaliza quando isso acontece. Para um funcionamento correto, recomenda-se não adicionar sal, ingredientes ou temperos até a água começar a ferver. |
 | Smart Zone | A função Smart Zone combina duas zonas de cocção e permite utilizar recipientes maiores, acionando as duas zonas simultaneamente. Recomendada para alimentos de grande dimensão. |
| Código do Produto BDJ80 | |
| Dimensões externas do produto (L x P x A) (mm) 770 x 510 x 52 | |
| Dimensões do produto embalado (L x P x A) (mm) 860 x 600 x 140 | |
| Dimensões do nicho (L x P x A) (mm) 750 x 490 x 100 | |
| Peso sem embalagem (kg) 12 | |
| Peso com embalagem (kg) 13 | |
| Tensão de alimentação (V) 220 | |
| Potência total (W) 6500 | |
| Potência zona de cocção de 145 mm (W) Máx (P) 1700 | |
| Potência zona de cocção de 180 mm (W) Máx (P) 2200 | |
| Potência zona de cocção de 260 mm (W) Máx (P) 3200 | |
| Variação de tensão admitida (V) 220 V ±10% (198 V a 242 V) | |
| Frequência (Hz) 60 | |
| Intensidade de corrente (A) 29,6 | |
| Chave disjuntora recomendada (A) 32 | |
9. Solução de problemas
Ocorrência Procedimentos
| Verifi que: | |
| Cooktop não está funcionando | • Quando pressionar os botões de controle, siga as instruções contidas na seção “Usando o seu Cooktop” – pág. 15. |
| • Verifi que se não houve uma queda no fornecimento de energia elétrica. | |
| • Verifi que se o Cooktop não está molhado ou sujo. | |
| A zona de cocção selecionada não liga, aparece o símbolo no visor e o produto emite sinal sonoro | • O símbolo signifi ca que seu produto não está identificando a presença de uma panela sobre a referida zona, Verifi que:- Se a panela já foi posicionado sobre a respectiva zona de cocção- Se o material da panela é compatível para indução (magnético)- Verifi que se o tamanho da panela está compatível com o especifici cado para a respectiva zona de cocção- Verifi que se a panela está bem centralizada na zona de cocção |
| Um dos seguintes códigos aparece no display ao pressionar o botão de ligar o produto: F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61 | • Entre em contato com a Rede de Serviços Brastemp informando o código que está sendo mostrado no display. |
| A zona de cocção selecionada não liga e aparece a letra “H” no visor | • A letra “H” signifi ca que a zona de cocção de seu Cooktop está superaquecida devido ao uso intensivo. Aguarde até que a zona de cocção esfrie (letra “ ” H desaparecerá) para voltar a utilizá-la. |
| A zona de cocção se desliga e, ao fi m de 10 Segundos e emite um sinal sonoro a cada 30 segundos | • Água ou utensílios de cozinha na zona de comandos. Limpe a zona de cocção. |
A zona de cocção se desliga devido a temperatura interna do produto demasiada elevada e aparece os códigos C81, C82, C83 no visor
- Aguarde alguns minutos até que a placa esfrie, antes de a utilizar de novo (os códigos C81, C82 e C83 desaparecerão do visor).
- Verificar se a instalação está de acordo com o especificado e se possui as aberturas solicitadas.
Todas as zonas de cocção não ligam e aparece no visor os códigos F42 ou F43
- A Tensão do ponto de instalação não está adequada com o especificado. Verifique se a tensão do ponto de 3 instalação está de acordo (220 V fase-neutro ou fase-fase)
IMPORTANTE
Se não for possível desligar o Cooktop após o uso, desligue o disjuntor imediatamente e entre em contato com a Rede de Serviços Brastemp.
O Cooktop é equipado com um ventilador de resfriamento de duas velocidades, regulado pela temperatura interna do Cooktop. Se o Cooktop atinge certa temperatura, a potência de todas as zonas de cocção é automaticamente reduzida, ou, se necessário, o Cooktop é desligado. Isto vai proteger todos os componentes eletrônicos do produto. Após o resfriamento do Cooktop, o nível de potência das zonas de cocção voltará ao normal, ou se o Cooktop havia sido automaticamente desligado, ele será religado. O ventilador de resfriamento pode continuar ligado por alguns minutos, mesmo após desligar o Cooktop.
Antes de entrar em contato com a Rede de Serviços Brastemp:
- Leia esta seção por completo para verificar se o problema pode ser rapidamente resolvido.
- Desligue o produto e ligue novamente para verificar se o problema se repete. Se após realizar estas duas verificações, o problema persistir, entre em contato com a Rede de Serviços Brastemp.
Nota: Não seguir as instruções contidas neste manual pode comprometer seriamente a segurança e qualidade do seu Cooktop.
10. Diagrama de ligação

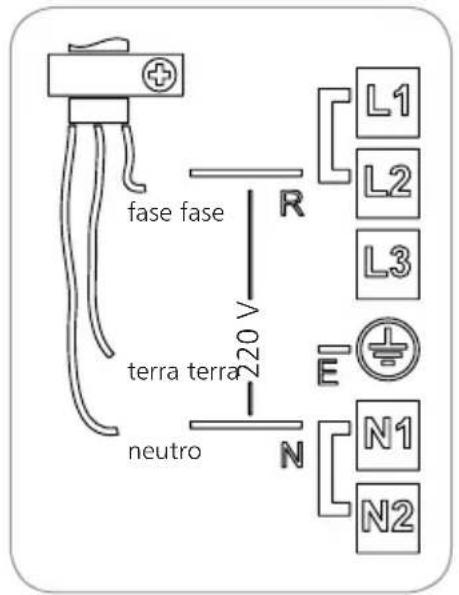

Esquema de ligação do cabo de alimentação no produto
LIGAÇÃO FASE-NEUTRO (220 V)
Veja abaixo, a indicação das conexões existentes no cabo de alimentação do Cooktop de Indução: o produto pode ser conectado a uma rede fase-neutro ou fase-fase, de forma que o fi o de aterramento seja ligado a um terra efetivo.
LIGAÇÃO FASE-NEUTRO (220 V)
11.1 Embalagem
A Brastemp procura, em seus novos projetos, usar embalagens cujas partes sejam de fácil separação, bem como de materiais recicláveis. Portanto, as peças das embalagens (calços de isopor, sacos plásticos e caixa de papelão) devem ter o seu descarte de maneira consciente, sendo destinados, preferencialmente, a recicladores.
11.2 Produto
Este produto foi construído com materiais que podem ser reciclados e/ou reutilizados. Então, ao se desfazer deste produto, procure companhias especializadas em desmontá-lo corretamente.
11.3 Descarte
Ao descartar este produto, no fi nal de sua vida útil, solicitamos que seja observada a legislação local existente e vigente em sua região, fazendo o descarte da forma mais correta possível.
12. Fale com a Brastemp
Em caso de dúvidas ou de problemas no produto, entre em contato com a Rede de Serviços Brastemp. Ao ligar, tenha em mãos o número do modelo e o número de série do seu produto. Ambos os números podem ser encontrados na etiqueta, que está localizada na parede inferior do produto.
Entre em contato com a Rede de Serviços Brastemp, através dos números de telefone abaixo:
Ligue para: • Capitais e Regiões Metropolitanas: 3003-0099
• Demais Localidades: 0800 970 0999
Ou acesse o site: www.brastemp.com.br
SERVIÇOS BRASTEMP
3.000 técnicos treinados pela fábrica ginais
Rede de Serviços Atendimento em horário comercial
13.Termo de garantia
O seu produto Brastemp é garantido contra defeitos de fabricação, pelo prazo de 12 meses contado a partir da data da Nota Fiscal ao Consumidor, sendo:
• 3 primeiros meses: garantia legal;
- 9 últimos meses: garantia especial, concedida pela Whirlpool S.A. - Unidade de Eletrodomésticos.
A garantia compreende a substituição de peças e mão-de-obra no reparo de defeitos devidamente constatados, pelo fabricante ou Rede de Serviços Brastemp, como sendo de fabricação. Durante o período de vigência da garantia, o produto terá assistência técnica da Rede de Serviços Brastemp.
As garantias legal e/ou especial fi cam auto maticamente invalidadas se:
- o uso não for exclusivamente doméstico;
- na instalação ou uso não forem observadas as especificações e recomendações do Manual de Instrução do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com produto etc;
- na instalação, as condições elétricas e/ou hidráulicas e/ou de gás não forem compatíveis com a ideal recomendada no Manual do Consumidor;
- na utilização do produto não forem observadas as instruções de uso e recomendações do Manual do Consumidor;
- o produto tiver recebido maus tratos,
descuido ou ainda, sofrido alterações ou modificações estéticas e/ou funcionais, bem como, tiver sido realizado conserto por pessoas ou entidades não credenciadas pela Whirlpool S.A. - Unidade de Eletrodomésticos, através da Rede de Serviços Brastemp;
- houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identifi cação do produto.
As garantias legal e/ou especial não cobrem:
- despesas com a instalação do produto realizada por pessoas ou entidades
m não credenciadas pela Whirlpool S.A. - Unidade de Eletrodomésticos;
;despesas decorrentes e consequentes de instalação de peças e acessórios que não pertençam ao produto, mesmo aqueles comercializados pela Whirlpool S.A. - Unidade de Eletrodomésticos;
- despesas com mão-de-obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás ou hidráulica, alvenaria, aterramento, esgoto etc.;
- falhas no funcionamento do produto decorrentes de falta de fornecimento ou problemas e/ou insuficiência no for necimento de energia elétrica, água ou gás na residência, tais
como: oscilações de energia elétrica superiores ao estabelecido no Manual do Consumidor, pressão de água e de gás insuficiente para o ideal funcionamento do produto;
- serviços e/ou despesas de manutenção e/ou limpeza do produto;
- falhas no funcionamento normal do produto decorrentes da falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior, estranhos ao funcionamento e finalidade de utilização
- transporte do produto até o local definitivo da instalação;
- produtos ou peças que tenham sido danificados em consequência de remoção, manuseio, queda ou atos e efeitos decorrentes da natureza, tais como: relâmpago, chuva, inundação;
- despesas por processos de inspeção ou diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia.
- chamados relacionados a orientação de uso de eletrodomésticos, cuja explicação esteja presente no Manual d'Instruções ou em Etiquetas Orientativas que acompanham o produto, serão cobrados dos consumidores.
A garantia especial não cobre:
- deslocamento para atendimentos de produtos instalados fora do município sede da Rede de Serviços Brastemp, o qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor, conforme tabela de quilometragem emitida pela Whirlpool
S.A. - Unidade de Eletrodomésticos;
- peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como lâmpadas, filtros, botões de comando, puxadores, bem como, a mão-de-obra utilizada na aplicação das peças e as consequências advindas dessas ocorrências.
Considerações gerais:
A Whirlpool S.A. - Unidade de Eletrodomésticos não autoriza nenhuma pessoa ou entidade a assumir em seu nome, qualquer outra responsabilidade relativa à garantia de seus produtos além das aqui explicitadas.
A Whirlpool S.A. - Unidade de Eletrodomésticos reserva-se o direito de alterar as características gerais, técnicas e estéticas de seus produtos, sem aviso prévio.
Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro.
Para sua tranquilidade, preserve e mantenha este manual com termo de Garantia e Nota Fiscal de compra do de produto sempre a mão.
Whirlpool S.A.
Unidade de Eletrodomésticos Atendimento ao Consumidor: Rua Olympia Semeraro nº 675 Jardim Santa Emília - São Paulo/SP CEP 04183-901 - Caixa Postal 5171 Capitais e Regiões Metropolitanas, ligue: (11) 3003-0099 Demais localidades, ligue: 0800 970 0999
BRASTEMP
seja autêntico
Serviço de Atendimento ao Consumidor Brastemp
Endereço para correspondência:
Rua Olympia Semeraro, 675
Bairro: Jardim Santa Emilia
CEP: 04183-901 São Paulo / SP
