MANUAL DE UTILIZADOR AR-601 Lenoxx

ODISTRIBUIDORAUTORIZADOLENOXassegura aoproprietário-consumidordesteaparelho garantiacontraqualquerdefeiteodematerial oudefabricaçãoqueneleseapresentarno prazolegalde90(noventa)diasmais90(noventa)diasdecortesia,tolatizando180(centoeoitenta)dias,contadosapartidada deemedissáodaNotaFiscaldeVenda,desde quetenhasidoinstaladoeutilizadoconfor meorientaçõescontidasnoManualdoUsua rioexclusivamenteparausodoméstico.

O DISTRIBUIDORAUTORIZADOLENOXXrestrin gesuaresponsabilidadeàsubstituiçãodas peçasdefeituosasdesdeque,acritériode seutécnicocredenciado,seconstatemfalhas emcondiçõesnormaisdeuso.

NÃOESTÃO COBERTOSPELAGARANTIA:

1materiaisplásticos, gabinetes, antenas, pilhas (quandofornecidas), cabosdeligação (cortados, rompidosouindevidamenteisolados) e conectoresdanificadosnoatodainstalação oudesinstalação doaparelho;

2aeliminaçãodeinterferênciasexternasao produto,queprejudiquemseudesempenho, correçãodeproblemasderecepçaoinerentesaolocaloudecorrentesdousodeantenas inadequadas;

3otransporte, mäodeobraeremoçãodepro dutosparaconsertoe/ouinstalaçãoeatendi mentoemdomicílio;

4oatendimentoemcidadesquenãopossuam serviçosautorizados,sendoasdespesaseris cosdetransportedeidaevoltadoaparelhoa autorizadadetotalresponsabilidadedocon sumidor.

ODISTRIBUIDORAUTORIZADOLENOXXDECLA RAAGARANTIANULAOUSEMEFEITO:

1seoaparelhosofrerqualquerdanoprovo porqueda,acidentes,agentesdanatureza;

2seforusadoemdesacordocomoManualdo Usuário;

3seforligadoaredeelétricaimprópria;

4emcasodeflutuaçõesexcessivasdeenergia elétrica;

6seforemutilizadasmídiasnáooriginals;

7seonúmerodesérieforremovidoourasurado;

8emcasoderasuradaNotaFiscal,ounaau sênciadaapresentaçãodesta;

9seoaparelhoforalterado, apresentarsinais deviolação, ajusteouconsertoporpessoa nãocredenciadapelo DISTRIBUIDORAUTORIZADOLENOXX;

10eoprodutoadquilridoprovlerdevendano estado, caracterizadapormeiodeNotaFiscal deVenda, ouaindaseopreçodevendafor muitoinferioraopraticadopelomercado; 10anocasodevendanoestadoumostruário, náonosresponsabilizamospelausênclade qualsqueracessórios.

ODISTRIBUIDORAUTORIZADOLENOXXobriga-se aprestarosserviçosacimareferidosamente naslocalidadesondemantiveroficinasde serviços,próprilasouespecificamente autorizadas,paraatenderesteaparelho.Oproprietário-consumidorserá,portanto,oúnico responsávelpelasdespesaseriscosdetransportedeasteparelhoáoficinaautorizada LENOXXmaispróxima(idaevolta).

NOTA. A LENOXX se isenta de qualquer responsabilidade decorrentedaaquisição dacha madagarantia estendidaperante qualquer seguradora/revenda. Oprazodegarantiase restringe a total acimamentado.

SAC-SERVIÇODEATENDIMENTOAOCLIENTE

Paraelucidarqualquerdúvidaouefetuar reclamações, favorcontataronossoservi - codeatendimentoopelotelefone (11)3339-

9954 (SaoPaulo)ouDDG0800-77-29-209

(demaislocalidades)-seg.aqui.das8h00

[e-mail]. Vocétambémpodeconsultarnossosite, www.lenoxssound.com.br.Agarantiaévali - dasomenteemterritóriobrasileiro.

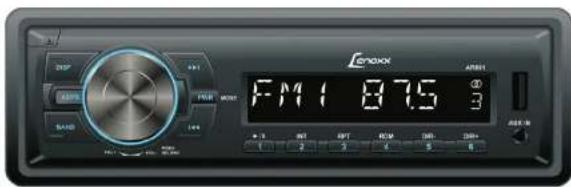

AUTO-RÁDIO + USB/CARTÃO DE MEMÓRIA

AR-601

Memorização automática de emissoras

Painel frontal destacável

Entradas auxiliar, USB e cartão de memória

MANUAL DO USUÁRIO

Parabéns!

Você acaba de se tornar proprietário de um aparelho de alta qualidade, o Auto-Rádio + USB/Cartão de Memória AR-601. Leia atentamente este Manual de Instruções para que possa usufruir todas as funções do aparelho. Agradecemos a sua escolha, pois sua satisfação é a nossa maior meta.

Aspectos gerais
Especificações elétricas	12V CC
Impedância apropriada pora alto-falantes	4 Ω
Potência máxima de saída de áudio	60W RMS (4 x 15W RMS)
Consumo	5 A (máximo)
Consumo em stand-by	10 mA
Dimensões (A x L x P)	50 x 178 x 97 mm
Rádio FM
Faixa de frequência	87,5 a 108 Mhz
Sensibilidade	4 μV
Relação sinal/ruido	30 dB
IF	10,7 MHz
USB/Cartão de memória
Formatos de arquivo	MP3
Velocidade	padrão: 128 Kbps
Capacidade	4 GB
Acessórios inclusos	Luva de montagem
	Moldura decorativa
	Cabo de ligação
	Manual do Usuário

Aspectos gerais

Projeto e especificações técnicas sujeitos a alterações sem prévio aviso [CQ_Rev.01_Jun_13].

As figuras apresentadas neste manual são de caráter ilustrativo; não são necessariamente fiéis ao produto em si.

.17.

Especificações Técnicas

IDENTIFICAÇÃO E RESOLUÇÃO DE PROBLEMAS

Problema	Possível causa
O aparelho não liga ou não emite som	O carro não está ligado. Cabos não estão conectados corretamente. O fusível está queimado. O botão volume está no mínimo.
Há muito chiado quando se ouve o rádio	O cabo da antena não está conectado. Emissora com sinal muito fraco.
As tecias de pré-sintonia não funcionam	O cabo que conecta o aparelho à batería soltou-se. A bateria do carro perdeu totalmente a carga.
Nenhuma tecla funciona	Mau funcionamento do AR-601. Pressione a tecla RESET para reinicializar o sistema. Veja página 12.

Instalação \_\_\_\_ 2

Notas preliminares 2

Como instalar o AR-601....2

Como desinstalar o AR-601.....4

MONTAGEM POR TRÁS ____ 4

COLOCAÇÃO E RETIRADA DO PAINEL FRONTAL 5

Como retirar o painel ..... 5

Como colocar o painel....5

Precauções .... 6

INSTRUÇÕES EXPRESSAS DE INSTALAÇÃO ____7

Pré-requisitos 7

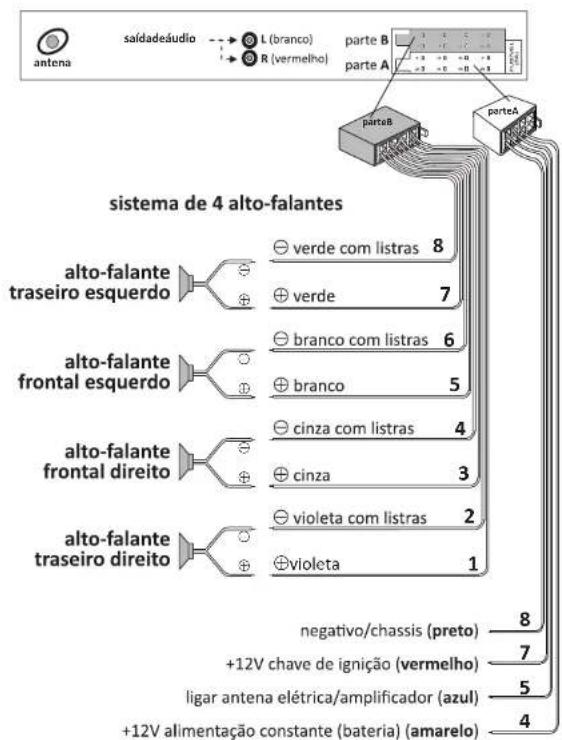

ESQUEMA DE FIAÇÃO 8

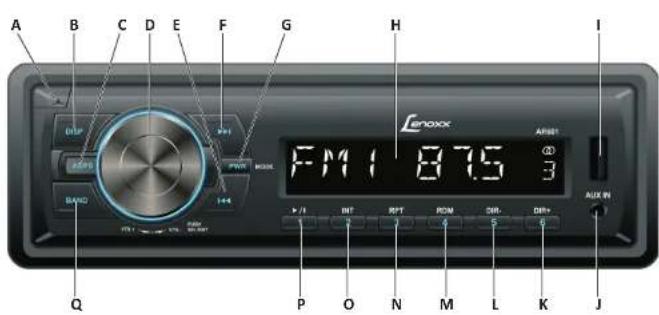

Conheça o seu Aparelho 9

Tecla RELEASE 9

Tecla DISP 9

Tecla AS/PS 9

Memorização automática de emissoras . . . 9

Introdução as emissoras pre-sintomizadas .. 9

Botão de volume e tecla SEL/ENT ... 10

Como controlar o volume ..... 10 Como relacionado para indica ..... 10

Como selecionar modo de audio. ..... 10 Como selecionar a região. ..... 10

Tecla 10

Tecla 10

Tecla POWER/MOD 10

Display LCD 10

Conector USB 11

Entrada Auxiliar ..... 11

Tecla 6/DIR+....11

Tecla 5/DIR=....11

Tecla 4/RDM....11

Tecla 3/RPT ..... 11

Tecla 2/INT....11

Tecla 1/▶II. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Tecla BAND 11

Tecla RESET 12

Conector Cartão de Memória ..... 12

ÍNDICE

Operações Básicas 13

Ligar/desligar o aparelho ..... 13

Soltar o painel frontal ..... 13

Ajustar o volume....13

Escolher o modo .... 13

Ajustar o relógio....13

Escolher a equalização.....13

Modo Rádio 14

Como selecionar a faixa de

Bunda desejada....14

Memorização manual de emissoras. . . 14

Memorização automática de emissoras . 14

Introdução a emissoras

pré-sintonizadas ..... 14

Como ouvir uma emissora memorizada. 14

Modos USB e Cartão de Memória \_\_\_\_ 15

Como inserir e retirar um dispositivo

USB ou cartão de memória ..... 15

Como iniciar e pausar a reprodução

de uma faixa .... 15

Como ouvir 10 segundos de cada faixa. 15

Como repetir uma faixa ..... 15

Como repetir todas as pastas ..... 15

Como reproduzir faixas em

ordem aleatória 15

Como saltar para outras faixas ..... 15

Como saltar para outras pastas ..... 15

Identificação e Resolução de Problemas \_16

Especificações Técnicas 17

INSTALAÇÃO

NOTAS PRELIMINARES

• Escolha um local de montagem onde o aparelho não interfira com as funções normais do motorista e onde não possa machucaropassageiroemca da súbita.
• Antes de afixar o aparelho de modo definitivo, conecte provisoriamente os fios e cabos e certifique-se de que todos estão devidamente conectados e que o aparelho e o sistema funcionam corretamente.
  Para uma instalação adequada, use apenas as peças que acompanham com o aparelho. O uso de peças não autorizadas pode provocar defeitos de funcionamento.
• Consulte o seu revendedor caso a instalação requeira fazer furos ou outras modificações no veículo.
  Se o ângulo de instalação for superior a 30° em relação à horizontal, o aparelho poderá não funcionar de maneira ideal.
• Evite instalar o aparelho onde possa estar sujeito a temperaturas elevadas (como diretamente sob o sol) ou a poeira, sujeira ou vibrações excessivas.

MONTAGEM FRONTAL

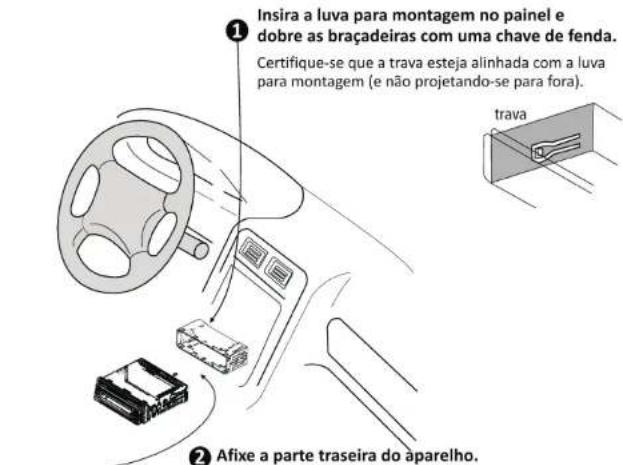

Este aparelho pode ser instalado em qualquer console ou painel de instrumentos que tenha uma abertura com as seguintes dimensões.

COMO INSTALAR O AR-601

1 Teste todas as conexões.
2 Certifique-se de que a ignição esteja desligada. Desconecte o cabo do terminal negativo da bateria do veículo.
3 Desconecte a fiação principal e a antenna.
4 Pressione a tecla REL para soltar o painel frontal e retire o painel frontal. Veja "Como retirar o painel frontal" na página 5.
5 Levante a parte superior da moldura externa e puxe-a para fora para retirá-la.

.2.
Instalação

MODOS USB e CARTÃO DE MEMÓRIA

USB do painel frontal do aparelho, há uma interface USB na qual você pode co- nectar um dispositivo USB.

CARTÃO DE MEMÓRIA Atrás do painel frontal, há uma interface no qual você pode in serir um cartão de memória.

Quando um dispositivo USB ou cartão de memória é conectado, o aparelho começa a buscar arquivos MP3 e, encontrando, passa a reproduzi-los.

COMO INSERIR E RETIRAR UM DISPOSITIVO USB OU CARTÃO DE MEMÓRIA

Desligue o aparelho.
Para evitar possível perda de dados, recomendamos sempre desligar o aparelho antes de inserir ou retirar um dispositivo USB ou cartão de memória.
[2] Para conectar um dispositivo USB, in-sira-o na interface USB localizada no painel frontal do aparelho.
Para conectar um cartão de memória, retire o painel frontal e insira o car-tão no conector apropriado.
+ ATENÇÃO. Nunca conecte ao mesmo tempo um dispositivo USB e um cartão de memória. Inserir os dois dispositivos simultaneamente pode resultar em perda de dados.
3 Pressione uma ou mais vezes a tecla PWR/MOD para selecionar modo USB ou CARTÃO DE MEMÓRIA, conforme for o caso.

COMO INICIAR E PAUSAR A REPRODUÇÃO DE UMA FAIXA

Para iniciar a reprodução, pressione e solte a tecla 1/▶II. Para pausar a reprodução, pressione e solte novamente a tecla 1/▶II. Para reiniciar a reprodução, pressione mais uma vez a tecla 1/▶II.

COMO OUVIR 10 SEGUNDOS DE CADA FAIXA Pressione a tecla 2/INT. O aparelho reproduzirá os 10 segundos iniciais de cada faixa gravada no dispositivo. Para cancelar a função e ouvir uma faixa e as seguintes por inteiro, pressione a tecla 1/▶II.

COMO REPETIR UMA FAIXA

Pressione a tecla 3/RPT para reproduzir a faixa atual continuamente.

COMO REPETIR TODAS AS PASTAS

Pressione duas vezes a tecla 3/RPT para re produzir todas as pastas continuamente.

COMO REPRODUZIR FAIXAS EM ORDEM ALEATÓRIA

Pressione a tecla 4/RDM. Para voltar ao modo normal de reprodução, pressione no vamente a tecla 4/RDM.

COMO SALTAR PARA OUTRAS FAIXAS

Pressione a tecla ▶ para saltar para a faixa seguinte; pressione a tecla◀ para saltar para a faixa anterior.

- O display mostrará o número da faixa atual.

Pressione a tecla 5/DIR- para saltar para a pasta anterior. Pressione a tecla 6/DIR+ para saltar para a pasta seguinte.

+ O display mostrará o número da faixa atual.

.15.

Modos USB e Cartão de Memória

MODO RÁDIO

Para entrar em modo RÁDIO, pressione e solte a tecla PWR/MOD uma ou mais vezes até que a tela mostre informações como faixa de onda, frequência da emissora.

COMO SELECCIONAR A FAIXA DE ONDA DESEJADA

Pressione a tecla BAND para alternar entre as várias faixas de onda disponíveis, conforme abaixo.

SINTONIA AUTOMÁTICA DE EMISSORAS

Pressione e solte a tecla ➞: o aparelho sintonizará automaticamente a emissora de frequência imediatamente acima da atual.

Pressione e solte a tecla 🔔: o aparelho sintonizará automaticamente a emissora de frequência imediatamente abaixo da atual.

SINTONIA MANUAL DE EMISSORAS

Pressione e mantenha pressionada por dois segundos a tecla ou, até que o display mostre MANUAL. Em seguida, pressione a tecla ou até sintonizar a emissora desejada.

- Se a tecla ou Inão for pressionada após alguns segundos, o aparelho retorna ao modo de sintonia automática e o display mostrará AUTO.

MEMORIZAÇÃO MANUAL DE EMISSORAS

As emissoras são armazenadas nas teclas de pré-sintonia 1 a 6. Cada tecla pode me morizar uma emissora de cada faixa, o que significa que até 18 emissoras podem ser armazenadas nas teclas de pré-sintonia.

Sintonize a emissora que deseja memorizar.

2 Pressione e mantenha pressionada por alguns segundos a tecla em que deseja memorizar essa emissora (1 a 6).

MEMORIZAÇÃO AUTOMÁTICA DE EMISSORAS

Pressione e mantenha pressionada a tecla AS/PS tecla por alguns segundos. O aparelho escaneará todas as emissoras da faixa de onda selecionada e, em seguida, armazenará automaticamente nas teclas de pré-sintonia 1 a 6 as seis emissoras de sinal mais forte dessa faixa de onda. Ou seja, poderá armazenar até 18 emissoras FM.

INTRODUÇÃO A EMISSORAS PRÉ-SINTONIZADAS

Pressione e solte a tecla AS/PS para que o aparelho sintonize por alguns segundos cada uma das emissoras armazenadas nas teclas de pré-sintonia. Quando chegar a uma emissora que você deseja continuar ouvindo, pressione novamente a tecla AS/PS.

COMO OUVIR UMA EMISSORA MEMORIZADA

Pressione e solte a tecla de pré-sintonia (1 a 6) em que foi memorizada a frequência da emissora que você deseja ouvir.

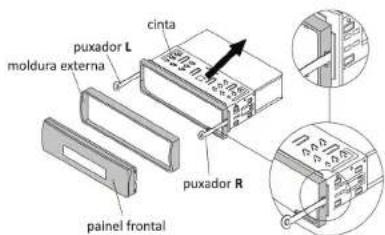

6 Insira os dois puxadores que acompa nham o aparelho para soltar as lin - guetas no interior da cinta do apare lho a fim de retirá-lo.
- Um puxador está marcado "R" (Right - lado direito) e o outro "L" (Left - lado esquerdo). Insira-os o mais fundo possível (com as saliências voltadas para cima) nas ranhuras apropriadas localizadas no meio dos lados direito e es querdo do aparelho.
7 Retire a cinta deslizando-a para trás do aparelho.
8 Monte a cinta inserindo-a na abertura do painel de instrumentos ou do console do veículo. Com uma chave de fenda, abra as linguetas localizadas em torno da cinta para fixá-la firmemente no interior do painel ou console.
- Nem todas as linguetas conseguirão fazer contato com a parte interna do orifício do painel ou console; portanto, selecione aquelas que serão mais eficientes nesse sentido.

9 Reconecte a fiação principal e a antena, tomando cuidado para não prender nenhum fio ou cabo.

10 Insira o aparelho na cinta até que trave.
11 Use o tirante (incluso) para afixar a parte traseira do aparelho.
+ Use a porca hexagonal de 5 mm e a ar ruela de pressão (inclusas) para fixar uma extremidade do tirante à cavilha de montagem na parte de trás do aparelho. Se necessário, dobre o tirante para adequá-lo à área de montagem do veículo.
12 Em seguida, use o parafuso 5 x 25 mm e a arruela simples (inclusos) para afi xar a outra extremidade do tirante a alguma peça sólida de metal do veicu lo debaixo do painel. O tirante também contribui para o aterramento adequado do sistema.

13 Reconecte o cabo do terminal negativo da bateria do veículo.
14 Recoloque a moldura externa.

COMO DESINSTALAR O AR-601

① Certifique-se de que a ignição esteja desligada e desconecte o cabo do terminal negativo da bateria.
[2] Caso esteja afixado, retire o tirante na parte traseira do aparelho.
③ Levante a parte superior da moldura exterior e puxe-a para fora para retirá-la.
4Insira os dois puxadores nas ranhu-ras localizadas no meio dos lados es-querdo e direito do aparelho e puxe o aparelho para fora.

MONTAGEM POR TRÁS

Se o seu veículo for da marca Toyota ou Nissan, o método de fixação do aparelho muda. Siga as instruções abaixo:

① Instale usando os orifícios para para-fusos nas laterais do aparelho.
- Orificios marcados T para Toyota e N para Nissan.
2 Afixe o aparelho aos suportes fornecidos pelo fabricante do veículo, conforme mostra a figura abaixo.

3 Use uma chave de fenda para afrouxar os parafusos do gancho dos lados esquerdo e direito frontais do aparelho e remova o gancho.
4 Seleccione uma posição em que os orifícios do suporte e os orifícios do aparelho fiquem alinhados. Insira parafusos (5 x 5) nos orifícios e aperte-os de ambos os lados.

- A moldura externa, a luva e o tirante não são usados na montagem por trás.

4

Instalação

OPERAÇÕES BÁSICAS

LIGAR/DESLIGAR O APARELHO

Para ligar o aparelho, pressione e mante- nha pressionada por 2 segundos a TECLA PWR/MOD do painel frontal. Para desligar, repita a mesma operação.

SOLTAR O PAINEL FRONTAL

Pressione o botão RELEASE no painel frontal. Veja detalhes na página 5.

AJUSTAR O VOLUME

• Gire para a direita o botão de volume do painel frontal para aumentar o volume.
• Gire o botão para a esquerda para diminuir o volume.

- A tela mostra o valor numérico do volume.

+ ATENÇÃO. Ouvir música acima de 85 decibéis pode causar danos ao sistema auditivo (Lei Federal nº 11.291/06).

ESCOLHER O MODO

Pressione e solte a tecla PWR/MOD para alternar entre modo RÁDIO, USB, CARTÃO DE MEMÓRIA e AUX IN.

AJUSTAR O RELÓGIO

①Pressione e mantenha pressionada a tecla DISP até que as horas começem a piscar no display.
②Gire o botão de volume para ajustar as horas.
3 Pressione o botão de volume e, em seguida, gire-o para ajustar os minutos.
④Para confirmar o horário ajustado, pressione novamente a tecla DISP.

ESCOLHER A EQUALIZAÇÃO

Uma equalização é uma configuração de sons graves, médios e agudos. Pressione a tecla SEL (o botão de volume) várias vezes até que o display mostre EQOFF. E m s e guida, gire o botão de volume para selecionar a equalização desejada, conforme abaixo:

.13.

Operações Básicas

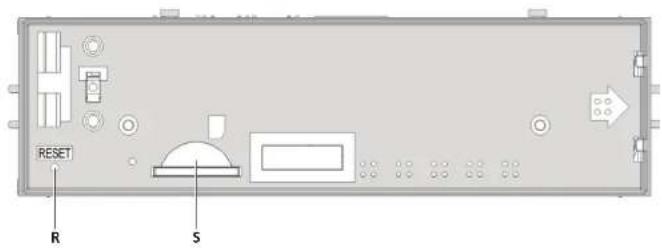

Vista do aparelho após retirado do painel frontal

O AR-601 deve ser reinicializado em três condições: ①Depois de efetuadas todas as conexões e antes de ligar o aparelho pela primeira vez; ②Se as teclas não estiverem funcionando; ③A tela mostrar uma indicação de erro.

①Retire o painel frontal. Veja "Como retirar o painel" na página 5.
2A tecla RESET fica numa reentrância do corpo do aparelho. Para pressioná-la, use uma caneta esferográfica ou objeto semelhante.

Se o aparelho não funcionar mesmo depois de pressionada a tecla RESET, use um cotonete umedecido com álcool isopropílico para limpar o soquete de contato do painel frontal.

S Conector Cartão de Memória

Retire o painel frontal (veja "Como retirar o painel" na página 5) e insira aqui um cartão de memória contendo arquivos MP3 para reproduzir no AR-601. OBS. Capacidade máxima de armazenamento: 4GB.

COLOCAÇÃO E RETIRADA DO PAINEL FRONTAL

COMO RETIRAR O PAINEL

1 Pressione o botão RELEASE ▲ para soltar o painel frontal.

[2] Para retirar o painel, puxe-o para cima, num pequeno ângulo em relação à horizontal. Depois, desencaixe o lado direito e, em seguida, o lado esquerdo.

3 Para evitar risco e danos, guarde o pa- inel no estojo imediatamente após retirá-lo.

COMO COLOCAR O PAINEL

①Aproxime o painel frontal do corpo do aparelho e encaixe-o cuidadosa -mente pelo lado direito. Em seguida, encaixe o lado esquerdo.

[2] Quando os dois lados estiverem encaixados, empurre o painel frontal em d reção ao corpo do aparelho, até que trave. Você ouvirá um clique quando o painel estiver corretamente encaixado.

• Se o painel frontal não for colocado corretamente, as teclas de controle poderão não funcionar e o display poderá mostrar informações incompletas. Neste caso, pressione o botão RELEASE para soltar o aparelho novamente e coloque-o no lugar outra vez.

PRECAUÇÕES

• Não deixe o painel frontal cair.
• Quando estiver retirando ou recolocando o painel frontal, não faça pressão sobre o display nem sobre as teclas e botões.

• Não toque nos contatos elétricos do pai-nel frontal ou do corpo do aparelho, pois isso poderá provocar mau contato.

• Caso necessário, limpe os contatos elétricos usando apenas um pano seco, limpo e macio.

• Não exponha o painel frontal a tempera turas elevadas ou à luz direta do sol.
• Não deixe nenhuma substância volátil (benzina, thinner, inseticida etc.) entrar em contato com a superfície do painel.
• Não tente desmontar o painel.

I Conector USB

Conecte aqui um dispositivo USB contendo arquivos MP3.
+ Obs. Capacidade máxima de armazenamento: 4GB.

J Entrada Auxiliar

Conecte aqui um outro aparelho de áudio para que o mesmo seja amplificado nos alto-falantes do AR-601.

KTecla 6/DIR+

MODO RÁDIO: sintoniza a emissora memorizada na posição 6.

MODO USB/CARTÃO DE MEMÓRIA salta para a pasta seguinte.

LTecla 5/DIR—

MODO RÁDIO: sintoniza a emissora memorizada na posição 5.

MODO USB/CARTÃO DE MEMÓRIA: salta para a pasta anterior.

MTecla 4/RDM

MODO RÁDIO: sintoniza a emissora memorizada na posição 4.

MODO USB/CARTÃO DE MEMÓRIA: reproduz as faixas em ordem aleatória.

N Tecla 3/RPT

MODO RÁDIO: sintoniza a emissora memorizada na posição 3.

MODO USB/CARTÃO DE MEMÓRIA: permite repetir faixas, pastas ou todo o conteúdo do dispositivo USB ou cartão de memória.

0 Tecla 2/INT

MODO RÁDIO: sintoniza a emissora memorizada na posição 3.

MODO USB/CARTÃO DE MEMÓRIA: reproduz os 10 segundos iniciais de cada faixa de um dispositivo USB ou cartão de memória.

PTecla 1/▶II

MODO RÁDIO: sintoniza a emissora memorizada na posição 1.

MODO USB/CARTÃO DE MEMÓRIA: inicia e pausa a reprodução do dispositivo.

QTecla BAND

Pressione uma ou mais vezes a tecla BAND para alternar entre as faixas de onda disponíveis, conforme abaixo:

.6.

Instalação

.11.

Conheça o seu Aparelho

DBotãodevolumeteclaSEL

ECONO SELECIONAR A REGIÃO

COMO CONTROLAR O VOLUME

Gire o botão de volume no sentido horário para aumentar o volume e no sentido anti-horário para diminuir.

- ATENÇÃO. Ouvir música acima de 85 decibéis pode causar danos ao sistema au ditivo (Lei Federal nº 11.291/06).

Pressione e mantenha pressionado o de botão volume do painel frontal para acessar as op -ções de região de frequência disponível no AR-601. Em seguida, gire o botão de volume para direita para alternar entre as regiões (AREA-USA ou AREA- EUR), Mantenha o aparelho em AREA-USA. Regiões disponíveis:

• AREA-USA (região Brasil)
- AREA-EUR (região Europa)

COMO SELECCIONAR MODO DE ÁUDIO

1 Em modo RÁDIO, pressione uma ou mais vezes o botão de volume para alternar entre os modos de áudio que deseja ajustar.
+ BAS (graves), TRE (agudos), BAL (balanco: equilíbrio entre alto-falantes esquerdo e direito), FAD (fader: equilíbrio entre alto-falantes dianteiro e traseiro), LOUD (intensificação dos sons graves), EQ (equalização), DX/LOC (em modo LOC, emissoras locais com sinal forte são impedidas de interferir no sinal de emissoras de sinal mais fraco), MONO/ESTÉRED e VOL (volume).

MODO RÁDIO: sintoniza a emissora de frequência imediatamente abaixo da atual.

MODO USB/CARTÃO DE MEMÓRIA: salta para a faixa anterior.

F Tecla

MODO RÁDIO: sintoniza a emissora de frequência imediatamente acima da atual.

MODO USB/CARTÃO DE MEMÓRIA: salta para a faixa seguinte.

2 Quando o display mostrar o modo de áudio que deseja ajustar, gire o botão de volume para efetuar os ajustes desejados.

• BAS: de -7 a +7
• TRE: de -7 a +7
  • BAL: de -10L a -10R
• FAD: de -10R a -10R
• LOUD: ON/OFF
  • EQ: CLAS/POP/ROCK/EQ OFF

Pressione e mantenha pressionada por 2 segundos para ligar e desligar o aparelho.

Pressione e solte uma ou mais vezes para alternar entre os modos RÁDIO, USB, CAR-TÃO DE MEMÓRIA e AUX IN.

H Display LCD

O display de LCD mostra o estado atual do aparelho e todas funções nele executadas.

• LOC: DX/LOC
• MONO/STEREO
+ VOL: de 0 a 40

.10.

Conheça o seu Aparelho

INSTRUÇÕES EXPRESSAS DE INSTALAÇÃO

PRÉ-REQUISITOS

Este aparelho pode ser instalado em qualquer painel que tenha a abertura medindo 182 x 53 mm.

A espessura do painel deve ser entre 4,75 mm e 5,56 mm.

cavilha de montagem amortecedor de borracha
Após fixar a cavilha de montagem e o soquete conector, prenda a parte traseira do aparelho à carroceria do carro com o amortecedor de borracha.

.7.

Instalação

ESQUEMA DE FIAÇÃO

O fio 7 do conector "parte A" (o fio de alimentação constante +12V) é conectado no posição de acessório (ACC) da chave de ignição. Caso não haja a posição de acessório, conecte o fio vermelho ao terminal da bateria +12V do carro, que permanece ativado ininterruptamente. Certifique-se de conector primeiro o fio prelo (negativo) à latana do carro. ATENÇÃO: este tipo de ligação poderá provocar o descarregamento da bateria.

ATENÇÃO. Cuidado ao conectar os fios vermelho (chave de ignição) e amarelo (alimentação constante +12V) durante a instalação, pois se você invertê los com os fios terra, poderá danificar o produto, implicado perda de garantia. • Ao substituir o fusível de proteção, substitua o sempre por outro com as mesmas especificações informadas pelo fabricante.

.8.

Instalação

CONHEÇA O SEU APARELHO

Pressione para abrir e soltar o painel frontal.

BTecla DISP

Pressione para mostrar o relógio.

CTecla AS/PS

MEMORIZAÇÃO AUTOMÁTICA DE EMISSORAS

Pressione e mantenha pressionada esta te cla por alguns segundos. O aparelho escaneará todas as emissoras da faixa selecionada e armazenará automaticamente nas teclas de pré-sintonia 1 a 6 as seis emissoras de sinal mais forte dessa faixa de onda. Ou seja, poderá armazenar até 18 emissoras FM.

INTRODUÇÃO ÀS EMISSORAS PRÉ-SINTONIZADAS

Pressione e solte esta tecla para que o apirelho sintonize por alguns segundos cada uma das emissoras armazenadas nas te -clas de pré-sintonia. Quando chegar a uma emissora que você deseja continuar ouvindo, pressione novamente a tecla AS/PS.

.9.

Conheça o seu Aparelho
