AD-2603 - Rádio de carro Lenoxx - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho AD-2603 Lenoxx em formato PDF.
| Tipo de produto | Rádio de carro |
| Marca | Lenoxx |
| Modelo | AD-2603 |
| Dimensões (L x A x P) | 178 mm x 50 mm x 160 mm (padrão 1 DIN) |
| Peso | Approximadamente 0,5 kg |
| Alimentação | 12 V DC (negativo à massa) |
| Potência de saída | 4 x 50 watts (máx.) |
| Banda de rádio | FM / AM (FM estéreo) |
| Leitor de áudio | CD / MP3 / WMA |
| Entrada USB | Sim (para pen drive) |
| Entrada SD | Sim (cartão de memória) |
| Bluetooth | Sim (mãos-livres e streaming) |
| Entrada auxiliar | Sim (jack 3,5 mm) |
| Controlo remoto | Incluído (com fios) |
| Ecrã | LCD retroiluminado |
| Funções principais | Rádio FM/AM, reprodução de CD/MP3/USB/SD, Bluetooth, entrada auxiliar, controlo de áudio (graves, agudos, balanço, fading) |
| Entrada para microfone | Não (microfone integrado para Bluetooth) |
| Entrada para antena | Conector ISO padrão |
| Saída para subwoofer | Sim (pré-saída RCA) |
| Segurança | Desligar a bateria antes da instalação; utilizar suportes e parafusos adequados |
| Manutenção e limpeza | Limpar com pano macio seco; não utilizar solventes |
| Peças sobresselentes | Fusível (10 A), suportes de montagem, cabos de alimentação |
| Reparabilidade | Substituição de fusível pelo utilizador; para outras avarias, consultar assistência técnica |
| Informações gerais | Manual de utilizador disponível para download em PDF |
Perguntas frequentes - AD-2603 Lenoxx
Perguntas dos utilizadores sobre AD-2603 Lenoxx
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Rádio de carro em formato PDF gratuitamente! Encontre o seu manual AD-2603 - Lenoxx e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AD-2603 da marca Lenoxx.
MANUAL DE UTILIZADOR AD-2603 Lenoxx
ODISTRIBUIDORAUTORIZADOLENOXXASsegura aoproprietário-consumidordesteaparelho garantiacontraqualquerdefeitodematerial oudefabricaçãoquenelesseapresentarno prazolegalde90(noventa)diasmais90(noventa)diasdecortesia,totalizando180(centoeoitenta)dias,contadosapartidadata deemissadaNotaFiscaldeVenda,desde quetenhasidoinstaladoeutilizadoconformeorientaçõescontidasnoManualdoUsuá-rioexclusivamenteparausodoméstico.
O DISTRIBUIDORAUTORIZADOLENOXXrestringesuaresponsabilidadeasubstituiçãodas peçasdefeituosasdesdeque,acritériode seutécnicocredenciado,seconstatemfalhas emcondiçõesnormaisdeuso.
NÃOESTÃO COBERTOSPELAGARANTIA:
1materiaisplásticos, gabinetes, antenas, pilhas (quandofornecidas), cabosdeligação (cortados, rompidosouindevidamenteisolados) e conectoresdanificadosnoatodainstalação oudesinstalação doaparelho;
2aeliminaçãodeinterferênciasexternasao produto,queprejudiquemseudesempenho, correçãodeproblemasderecepçaoinerentesaolocaloudecorrentesdousodeantenas inadequadas;
3otransporte, mäodeobraeremoçãodeproduutosparaconsertoe/ouinstalaçãoeatendimentoem domicílio;
4oatendimentoemcidadesquenãopossuam serviçosautorizados,sendoasdespesaseriscosdetransportedeidaevoltadoaparelhoa autorizadadetotalresponsabilidadeoconsumidor.
ODISTRIBUIDORAUTORIZADOLENOXXDECLARAAGARANTIANULAOUSEMEFEITO:
1seoaparelhosofrerqualquerdanoprovo porqueda,acidentes,agentesdanatureza;
2seforusadoemdesacordocomoManualdo Usuário;
3seforligadoaredeelétricaimprópria;
4emcasodeflutuaçõesexcessivasdeenergia elétrica;
6seforemutilizadasmídiasnáooriginals;
7seonúmerodesérieforremovidoourasurado;
8emcasoderasuradaNotaFiscal,ounaausenciadaapresentaçãodesta;
9seoaparelhoforalterado, apresentarsinais deviolação, ajusteouconsertoporpessoa nãocredenciadapelo DISTRIBUIDORAUTORIZADOLENOXX;
10eoprodutoadquilridoprovlerdevendano estado, caracterizadapormeiodeNotaFiscal deVenda, ouaindaseopreçodevendafor muitoinferioraopraticadopelomercado; 10anocasodevendanoestadoumostruário, náonosresponsabilizamospelauséniade quaisqueracessórios.
ODISTRIBUIDORAUTORIZADOLENOXXobriga-se aprestarosserviçosacimareferidosamente naslocalidadesondemantiveroficinasde serviços,próprilasouespecificamente autorizadas,paraatenderesteparelho.Oproprietário-consumidorserá,portanto,oúnico responsávelpelasdespesaseriscosdetransportedesteparelhoáoficinaautorizada LENOXXmaispróxima(idaevolta).
NOTA. A LENOXX se isenta de qualquer responsabilidade decorrentedaaquisição dada madagarantia estendidaperante qualquer seguradora/revenda. Oprazodegarantiase restringe a total acimamentado.
SAC-SERVIÇODEATENDIMENTOAOCLIENTE
Paraelucidarqualquerdúvidaouefetuar reclamações, favorcontataronossoserviçodeatendimentoopelotelefone (11)3339-
9934 (Sao Paulo)ouDDG0800:77:29:209
(đemaisločanlades)-seg.aqri.dasorho a9h30esex.das8h00às16h30-ouenviee-mailparasac@lenoxssound.com.br. Vocétambémpodeconsultarnossosite, www.lenoxssound.com.br.Agarantiaéváli- dasomenteemterritóriobrasileiro.
AUTO-RÁDIO + USB + SD + DVD · CD · MP3 PLAYER
AD-2603
Você acaba de se tornar proprietário de um aparelho de alta qualidade, o Auto-Rádio + USB + DVD·CD·MP3 Player AD-2603. Leia atentamente este Manual de Instruções para que possa usufruir todas as funções do aparelho. Agradecemos a sua escolha, pois sua satisfação é a nossa maior meta.
| Aspectos gerais | |
| Especificações elétricas | CC 12 V (11V a 15V) |
| Potência de saída de áudio | 60W RMS (4 x 15W RMS) |
| Dimensões (A x L x P) | 52 x 180 x 175 mm |
| T o m a n h o e t i p o d o m o n T e a FFT de 3 polegadas | |
| Peso | 1,2 kg (produto) |
| Rádio FM | |
| Faixa de frequência | 87,5 a 108 MHz |
| Sensibilidade | 4 μV |
| Relação sinal/ruído | 30 dB |
| Resposta de frequência | 40 Hz a 12 kHz |
| Separação de canois | >2 5 d B |
| Rádio AM | |
| Faixa de frequência | 530-1710 kHz (EUA)·522-1620 kHz (Europa) |
| Sensibilidade | 63 μV |
| Relação sinal ruído | 20 dB |
| Resposta de frequência | 40 Hz a 20 kHz |
| Áudio (MP3 ou WMA) | |
| Resposta de frequência | 20 Hz a 16 kHz |
| Relação sinal/ruído | 60 dB |
| Separação de canois | 50 dB |
| Acessórios inclusos | Luva de montagem |
| Moldura decorativa | |
| Controle remoto | |
| Cabo de ligação | |
| Manual do Usuário | |
Aspectos gerais
ões técnicas sujeitos a alterações sem prévio aviso [CQ_Rev.03_Out_14].
As figuras apresentadas neste manual são de caráter ilustrativo; não são necessariamente três ao produto em si.
.30.
Especificações Técnicas
CONFIGURAÇÃO DE ÁUDIO
Este recurso permite ajustar o tom de voz em uma reprodução de CD ou DVD.
CONFIGURAÇÃO DE VÍDEO
O aparelho permite configurar os seguintes itens:
BRILHO
CONTRASTE
MATIZ (tonalidade) das cores
SATURAÇÃO (intensidade) das cores
NITIDEZ das cores
CONFIGURAÇÃO DOS ALTO-FALANTES
LT/RT
A sigla se refere às trilhas sonoras esquerda e direita [left track/right track]. Seleção esta opção quando o aparelho estiverconectado a um amplificador analógico de dois canais.
ESTÉREO
Selecione esta opção quando o aparelho estiver conectado apenas ao televisor.
SURROUND
Selecione esta opção para ativar o som surround.
.29.
Configuração do Aparelho
ÍNDICE
Observações Iniciais 3
Avisos Iniciais ____ 4
Sobre USB e SD 4
Instalação 5
Esquema básico de instalação ____ 5
Notas preliminares 6
Cuidados na instalação ____ 6
Instalação frontal 7
Instalação por trás 8
Recomendações importantes 10
Esquema de fiação 11

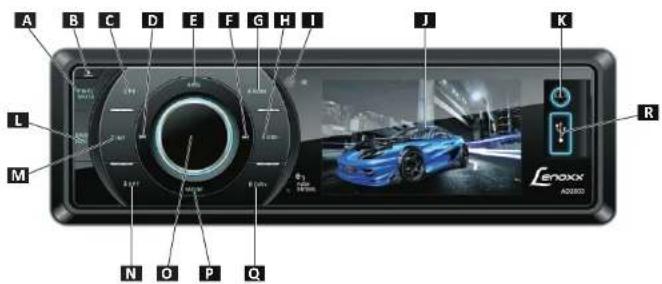

0 Painel Frontal 12

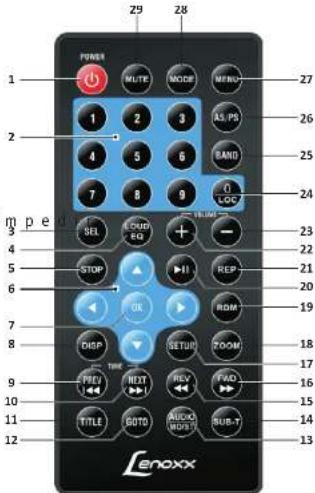

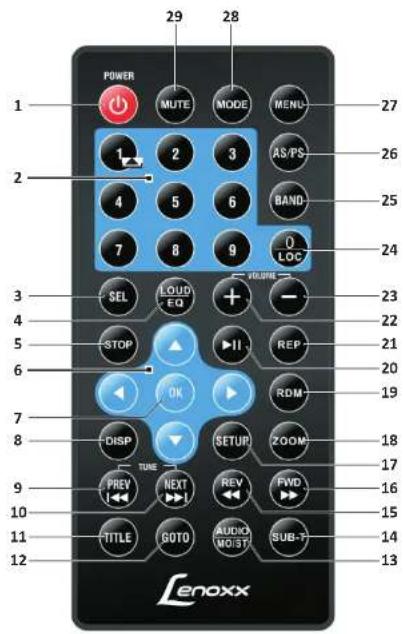

Conheça o seu Controle Remoto 15
Dicas sobre o controle remoto____18
Como inserir a bateria ____ 18
Operação Básica 19
Ajustes [setting] ____19
Ajustes de audio....19
Ajustes de qualidade [imagem].....20
Ajustes de data e hom. 20
Ajuste de área 20
Equalização 20
Modo Rádio 21
Como entrar em modo RÁDIO 21
Como selecionar a faixa desejada....21
Como sintonizar uma emissora ..... 21
Como memorizar uma emissora ..... 21
Como ouvir uma emissora
pré-sintonizada 21
Como ouvir um pouco de cada emissora. . 22
Mono/estéreo....22
Sintonia apenas de emissoras fortes. . . 22
Memorização automática de emissoras . 22
Modo Disc 23
Como entrar em modo DISC____23
Reprodução básica 23
Teclo STOP ■....23
Avanço e retrocesso rápidos ..... 23
Salto direto 23
Seleção do idioma de áudio ..... 23
Seleção do idioma das legendas ..... 23
OSD - Informações na tela ..... 23
Repetição de faixas ou capítulos ..... 24
Reprodução aleatória, 24
Zoom....24
Menu de configuração - tecla SETUP .. 24
Seleção de menus 24
Seleção de título....24
Função GOTO 24
Modos USB e Card 25
Como entrar em modo USB ou CARD _25
Modo AUX IN 26
Como entrar em modo AUX IN 26
Configuração do Aparelho 27
Configuração do sistema 27
Configuração de idiomas 28
Configuração de áudio 29
Configuração de vídeo ____ 29
Configuração dos alto-falantes ____ 29
Especificações Técnicas 30
.2.
Indice
OBSERVAÇÕES INICIAIS
Este aparelho reproduz os seguintes tipos de discos:
| Tipo de Disco Logo | |
| DVD (região 4) | DVD DVD |
| DVD-R / DVD-RW | DVD DVD |
| JPEG | Arquivos.JPG ou .JPEG |
| CD de áudio | DISC |
| CD-R | DISC |
| CD-RW | DISC |
| MP3 | Gyp3 |
OBSERVAÇÕES
Todo DVD Player é projetado e fabricado de modo a decodificar informações regionais gravadas nos discos. Os
aparelhos de uma região não reproduzem discos gravados para outra região. Este aparelho reproduz discos DVD da Região 4 (Austrália, Nova Zelândia, Américas Central e do Sul), da Região «0» (universal) ou indicados com «ALL» (todas as regiões).
Este aparelho não reproduz discos CD-I e CD-ROM (incluindo software de computador e jogos).
Não reproduz as partes de dados de discos CD-Extra, DVD-ROMs, DVDs de áudio, DivX, as camadas HD de SACDs ou discos gravados em outros formatos (como o SECAM francês) ou codificados para outras regiões que não a região 4.
- Não reproduz discos danificados, riscados ou sujos.
Se o símbolo surgir na tela durante uma operação, significa que tal operação não é permitida para aquele disco, modo, momento ou região.
A nitidez das imagens de discos .JPG ou .JPEG depende da resolução e método de gravação originais.
ESTRUTURA DE UM DISCO
Normalmente, um DVD de vídeo é dividido em títulos, que são subdivididos em capítulos:
- Um CD de áudio é dividido em faixas:
INDICAÇÕES TÍPICAS NA CAPA DE UM DVD
| 3 | Número de idiomas disponíveis no disco |
| 2 .... | Número de legendas disponíveis no disco |
| 3 | Ângulos de visão alternativos disponíveis em algumas cenas |
| 10.0 L | Proporções de tela disponíveis |
| Região do disco. |
.3.
Observações Iniciais
SENHA
Caso queira, você pode predefinir os tipos de filmes que este aparelho pode exibir.(Veja item "Censura" abaixo.) Esta configuração permite a você mudar a senha. O aparelho sai de fábrica com a senha 0000.
CENSURA
Este recurso permite que, dependendo do nível de restrição, certos discos só possam ser reproduzidos após a digitação de uma senha. Você pode escolher entre 8 níveis de restrição: 1 PROT.CRIA (livre para todas as idades); 2 G (violência mínima, sem nudez); 3 PG (nudez não-sexual e palavrões leves); 4 PG13 (uso de drogas, nudez sexualizada, violência); 5 PGR (similar a PG13, mas para público um pouco mais maduro); 6 R (linguagem crassa, violência, simulação sexual explícita, uso de drogas. 7 NC17 (pornografia softcore, violência explícita) e 8 ADULT (pornografia hardcore e violência extrema).
PADRÃO
Restaura as configurações originais de fábrica, exceto a senha.
CONFIGURAÇÃO DE IDIOMAS
Utilizando as teclas direcionais ◀ - ▲ - ▼ - ▶ do controle remoto, selecione a opção que deseja ajustar.
IDIOMA OSD
Selecione o idioma usado nas mensagens que aparecem na tela do aparelho.
IDIOMA DA LEGENDA
Selecione o idioma preferencial das legendas. Pode ser alterado durante a reprodução de um disco pressionando-se a tecla SUBT do controle remoto.
IDIOMA DO MENU
Selecione o idioma preferencial dos menus do aparelho.
IDIOMA DO ÁUDIO
Selezione o idioma preferencial do áudio. Pode ser alterado durante a reprodução de um disco pressionando-se a tecla AUD do controle remoto.
.28.
Configuração do Aparelho
CONFIGURAÇÃO DO APARELHO
Ao usar o aparelho pela primeira vez, talvez seja necessário ajustar a configuração de alguns recursos.
1 Entre em modo DVD.
2 Pressione a tecla SETUP do controle remoto para acessar as telas de configuração do aparelho.
2 Quando o cursor estiver na parte superior da tela, use as teclas direcionais ◀ ou ▶ para mover de uma página de configuração a outra.
3 Use a tecla direcional ▼ para mover o cursor para a área de configuração.
4 Em seguida, use as teclas direcionais ▲ ou ▼ para selecionar o item que deseja configurar.
5 Quando o cursor estiver sobre o item desejado, pressione a tecla direcional ▶ para acessar os parâmetros disponíveis.
6 Use as teclas direcionais ▲ ou ▼ para ajustar o parâmetro.
7 Pressione o botão de volume do pai-
nel frontal ou a tecla 0K do controle
remoto para confirmar.
8 Para sair do menu de configuração, pressione novamente a tecla SETUP do controle remoto.
CONFIGURAÇÃO DO SISTEMA
SISTEMA DE TV
As opções são NTSC (para televisores que utilizam o padrão de vídeo dos EUA), PAL (para televisores que utilizam o padrão de vídeo europeu) e AUTO (para televisores multissistemas, que se ajustam automaticamente ao padrão do disco).
PROTEÇÃO DE TELA
Quando está função estiver ativada, o protetor de tela entrará em operação automaticamente caso o aparelho permaneça inativo por um longo período de tempo.
TIPO DE TV
As opções são: 4:3 PS (para televisores normais; a imagem preenche toda a tela, mas as extremidades esquerda e direita da imagem podem ser cortadas), 4:3 LB (para televisores normais; filmes em widescreen são exibidos em formato integral e na proporção original -16:9-, mas com faixas pretas acima e abaixo da imagem) e 16:9 (para televisores widescreen. Se você selecionar esta opção em um televisor normal, as imagens ficarão distorcidas).
AVISOS INICIAIS
- Este aparelho não é compatível com discos de 8 cm.
Para reduzir o risco de incêndio, choque elétrico e interferência, use apenas os componentes inclusos. - É possível que alguns discos CD-R/RW ou DVD-R/RW não possam ser reproduzidos neste aparelho.
Para dirigir com segurança, nunca assista a um vídeo enquanto estiver ao volante e mantenha o volume suficientemente baixo para se concentrar nas condições do trânsito.
Se o interior do carro estiver muito quente, espere até que esfrie antes de ligar o aparelho.
Se a bateria do carro for desconectada ou descarregada, as emissoras armazenadas na memória das teclas de pré-sintonia serão apagadas e terão de ser reprogramadas.
Este aparelho funciona melhor na posição horizontal. Se for instalado inclinado, a inclinação não pode ultrapassar 30°. - Nunca use força para inserir um disco, dispositivo USB ou cartão SD, ou para manusear as teclas e botões.
Abaixe o volume antes de desligar o aparelho ou a chave de ignição. O aparelho memoriza o último volume e, se for ligado em alto volume, poderá ser danificado ou provocar susto perigoso ao motorista. - Nunca abra o aparelho para não se expor à radiação em seu interior.
- Ouvir música acima de 85 decibéis pode causar danos ao sistema auditivo (Lei Federal nº 11.291/06).
SOBRE USB e SD
Ao conectar um dispositivo USB, um cartão SD ou um disco contendo arquivos de música, foto e filmes, o aparelho poderá iniciar automaticamente a reprodução dos arquivos ou mostrar uma tela com a lista dos arquivos.
Use as teclas direcionais do controle remoto para selecionar a faixa ou arquivo desejado e pressione OK para iniciar a reprodução.
- IMPORTANTE: ao inserir ou retirar o cartão SD ou o dispositivo USB, desligue antes o aparelho. Caso contrário, todo o conteúdo do cartão e do dispositivo poderá ser apagado.
■ 0 AD-2603 pode reconhecer até: USB: 4 GB SD: 2 GB

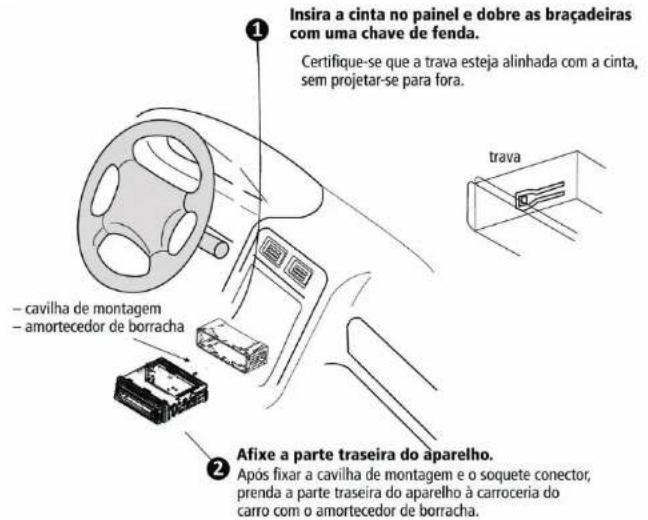

INSTALAÇÃO
O aparelho pode ser instalado tanto pela frente (instalação convencional) ou por trás (usando os orifícios para parafusos de rosca nas laterais do corpo do aparelho).
Este aparelho pode ser instalado em qualquer painel que tenha a abertura medindo 182 x 53 mm.
A espessura do painel deve ser entre 4,75 mm e 5,56 mm.
Escolha um local de montagem onde o aparelho não interfira com as funções normais do motorista e onde não possa
ESQUEMA BÁSICO DE INSTALAÇÃO
.5.
Instalação
MODO AUX IN
O AD-2603 possui uma entrada auxiliar, que permite conectar outros aparelhos de áudio.
A entrada AUX IN frontal é para plugues tipo P2 (como os de fones de ouvidos).
COMO ENTRAR EM MODO AUX IN
1 Conecte o aparelho externo à entrada AUX IN, indicada abaixo.
• OBS. Adaptador P2 não incluso.
2 Pressione uma ou mais vezes a tecla MODE do controle remoto até o display mostrar AUX.
+ O som do aparelho externo passa a ser amplificado nos alto-falantes do AD-2603.
3 Gire o botão de volume para ajustar o volume do som.
.26.
Modo AUX IN
MODOS USB E CARD
IMPORTANTE. Ao inserir ou retirar um dispositivo USB ou cartão de memória, desligue antes o aparelho. Caso contrário, todo o conteúdo do dispositivo poderá ser apagado. Também recomendamos desconectar o dispositivo USB durante a reprodução de discos.
COMO ENTRAR EM MODO USB OU CARD
Certifique-se de que não há um disco inserido no aparelho.
- Se houver um disco inserido no aparelho, este será sempre reproduzido preferencialmente.
Depois de inserir o dispositivo USB ou cartão de memória (veja instruções abaixo), pressione uma ou mais vezes a teclaMODE até selecionar o modo USB ou CARD, conforme desejado.
O aparelho começará a reproduzir automaticamente, em ordem sequencial, os arquivos contidos no dispositivo externo.
Para operar o aparelho, siga as instruções do modozese, a partir da página 23.
COMO INSERIR UM DISPOSITIVO USB
Desligue o aparelho. Retire a tampa que protege o conector USB no painel frontal do aparelho e insira um dispositivo USB no conector.
- Ao conectar um MP3 player que utilize pilhas comuns (não recarregáveis), retire essas pilhas do aparelho antes de conectá-lo ao AD-2603 para evitar risco de vazamento ou explosão.
Para retirar o dispositivo, desligue o aparelho, retire o dispositivo e recoloque a tampa que cobre o conector USB.
COMO INSERIR UM CARTÃO DE MEMÓRIA
Desligue o aparelho. Pressione a tecla ▲ para soltar o painel frontal. Insira um cartão de memória no local apropriado, com a etiqueta ou parte impressa voltada para cima.
Empurre o cartão de memória para dentro do aparelho, até ouvir um clique.
Para retirar o cartão, desligue o aparelho, retire o painel frontal, pressione a extremidade do cartão para soltá-lo, retire o cartão e recoloque o painel frontal.
machucar o passageiro em caso de freada súbita.
- Antes de afixar o aparelho de modo definitivo, conecte provisoriamente os fios e cabos e certifique-se de que todos estejam devidamente conectados e que o aparelho e o sistema funcionem corretamente.
Para uma instalação adequada, use apenas as peças que acompanham com o aparelho. O uso de peças não autorizadas pode provocar defeitos de funcionamento. - Consulte o seu revendedor caso a instalação requeira fazer furos ou outras modificações no veículo.
- Se o ângulo de instalação for superior a 30° em relação à horizontal, o aparelho poderá não funcionar de maneira ideal.
Evite instalar o aparelho onde possa estar sujeito a temperaturas elevadas (como diretamente sob o sol) ou a poeira, sujeira ou vibrações excessivas.
CUIDADOS NA INSTALAÇÃO
- Este aparelho deve ser instalado por um técnico qualificado.
Leia atentamente as instruções de instalação e operação do aparelho antes de instalá-lo. Conexões erradas podem danificar o aparelho.
Para evitar curto-circuito, certifique-se de que todos os fios expostos estejam devidamente encapados.
Depois da instalação, afixe todos os fios para evitar que fiquem soltos ou pendentes.
Este aparelho só funciona com tensão de 12V CC. Certifique-se de que o veículo possua um sistema de proteção catódica ou de aterramento elétrico.
INSTALAÇÃO FRONTAL
1 Teste todas as conexões.
2 Certifique-se que a ignição esteja desligada. Desconecte o cabo do terminal negativo da bateria do veículo.
3 Desconecte a fiação principal e a an-tena.
4 Retire a moldura externa de plástico, puxando-a para fora.
5 Insira os dois puxadores nas ranhuras em ambos os lados da cinta, até ouvir um clique. Isso soltará as linguetas no interior da cinta e você poderá retirá-la.
- Um puxador está marcado "R" (RIGHT = lado direito) e o outro "L" (LEFT = lado esquerdo). Insira-os o mais fundo possível na cinta (com as saliências voltadas para cima) nas ranhuras apropriadas localizadas no meio dos lados direito e esquerdo do aparelho.
6 Retire a cinta deslizando-a para trás do aparelho.
7 Monte a cinta inserindo-a na abertura do painel de instrumentos ou do console do veículo. Com uma chave de fenda, abra as linguetas localizadas em torno da cinta para fixá-la firmemente no painel ou console.
- Nem todas as línguetas farão contato com a parte interna do painel ou console; portanto, selecione aquelas que sejam mais eficientes nesse sentido.
8 Reconecte a fiação principal e a antena, tomando cuidado para não prender nenhum fio ou cabo. Veja esquema de fiação na página 11.
9 Insira o aparelho na cinta até que trave.
10 Use o tirante (incluso) para afixar a parte traseira do aparelho.
.7.
Instalação
REPETIÇÃO DE FAIXAS OU CAPÍTULOS
Durante a reprodução de um disco, pressione uma ou mais vezes a tecla 3·REP do painel frontal ou REP do controle remoto para entrar em modo de repetição. Dependendo do tipo de disco, cada vez que você pressionar essas teclas, o modo de repetição se altera, conforme abaixo:
DVD
1 vez Repetir capítulo atual
2 vezes Repetir título atual
3 vezes Cancelar a função
VCD/CD
1 vez Repetir a faixa atual
2 vezes Repetir o disco inteiro
3 vezes Cancelar a função
MP3/MPEG4
1 vez Repetir faixa atual
2 vezes Repetir pasta atual
3 vezes Repetir o disco inteiro
4 vezes Cancelar a função
REPRODUÇÃO ALEATÓRIA
Durante a reprodução de um disco, pressione e mantenha pressionada por um segundo a tecla4·RDM para reproduzir as faixas de um disco em ordem aleatória.
Para cancelar a função e reiniciar a reprodução normal, pressione e mantenha pressionada novamente a tecla 4·RDM.
ZOOM
Durante a reprodução de um DVD ou VCD, pressione uma ou mais vezes a tecla200M do controle remoto. Cada vez que você pressionar a tecla, a intensidade do zoom aumenta ou diminui. 2x →3x →4x →1/x →1/x →1/x →700M OFF →...
- Se necessário, use as teclas direcionais para mover a imagem ampliada.
MENU DE CONFIGURAÇÃO - TECLA SETUP
Pressione a tecla SETUP do controle remoto para acessar o menu de configuração do aparelho. Veja página 27.
SELEÇÃO DE MENUS
DVD. Durante a reprodução de um disco, pressione a tecla MENU para exigir o menu de capítulos. Use as teclas direcionais para selecionar o capítulo desejado e, em seguida, pressione OK.
SELEÇÃO DE TÍTULO
Durante a reprodução de um DVD, pressione a tecla TITLE. A tela mostrará o menu de títulos. Use as teclas direcionais para selecionar a opção desejada e pressione OK para confirmar.
FUNÇÃO GOTO
Esta função permite saltar diretamente para um capítulo/faixa ou para um tempo específico do disco. (Esta função está desativada em CDs).
1 Durante a reprodução de um disco, pressione a tecla GOTO para exibir na tela informações sobre a reprodução desse disco.
2 Use as teclas direcionais para selecionar o campo desejado (faixa, título, capítulo ou tempo).
3 Quando o campo desejado estiver realçado, use as teclas numéricas para digitar o número do título, da faixa ou do capítulo, ou o tempo ao qual deseja saltar diretamente.
4 Pressione a tecla OK do controle remoto ou pressione o botão de volume do painel frontal.
.24.
Mode Disc
MODO DISC
COMO ENTRAR EM MODO DISC
1 Pressione a tecla ▲ para soltar o pai-nel frontal.
2 Insira um disco, com a etiqueta ou parte impressa voltada para cima, na ranhura localizada no corpo do aparelho.
3 A reprodução do disco começará automaticamente a partir da primeira faixa.
- Se necessário, pressione uma ou mais vezes a tecla MODE até entrar em modo DISC.
REPRODUÇÃO BÁSICA
Ao inserir um disco no compartimento, a reprodução deve iniciar-se automaticamente. Se necessário, pressione a tecla ▶Ipara iniciar a reprodução a partir da primeira faixa ou capítulo.
Pressione a tecla ▶Inovamente para pausar a reprodução. Pressione outra vez para reiniciar a reprodução.
TECLA STOP
Pressione uma vez a tecla STOP ■ para interromper a reprodução de um disco. Se, em seguida, você pressionar a tecla ▶, a reprodução recomeçará a partir do ponto de parada.
Pressione novamente a tecla STOP ■ para cancelar a reprodução e retornar à tela inicial. Agora, se você pressionar a tecla ▶, a reprodução começará a partir da primeira faixa ou capítulo do disco.
AVANÇO E RETROCESSO RÁPIDOS
- Pressione a tecla ◀ para retroceder o disco em alta velocidade ou a tecla ▶ para avançar em alta velocidade.
Cada vez que você pressionar uma dessas teclas a velocidade de avanço ou retrocesso aumentará:
$$ 2 x \rightarrow 4 x \rightarrow 8 x \rightarrow 2 0 x \rightarrow \dots $$
- Para retornar imediatamente à velocidade normal, pressione a teckil.
SALTO DIRETO
Durante a reprodução de um disco, pressione e solte a tecla para voltar ao início da faixa ou capítulo anterior.
Pressione e solte a tecla ▶para avançar para o início da faixa ou capítulo seguinte.
• Em alguns discos VCD 2.0 com PBC essas teclas são inativas.
SELEÇÃO DO IDIOMA DE ÁUDIO
Durante a reprodução de um DVD com mais de uma trilha sonora, pressione uma ou mais vezes a tecla AUDIO·MO/ST do controle remoto para selecionar o idioma de áudio desejado.
SELEÇÃO DO IDIOMA DAS LEGENDAS
Durante a reprodução de um DVD com legendas em mais de um idioma, pressione uma ou mais vezes a teclSUB-T do con trole remoto para selecionar o idioma das legendas desejado.
OSD - INFORMAÇÕES NA TELA
Durante a reprodução de um disco, pressione a teclaOSD. Cada vez que você pressionar a tecla, a tela mostrará informações sobre o disco.
- Esta tecla não tem função na reprodução de CDs.
.23.
Mado Disc
Use a porca hexagonal de 5 mm e a arruela de pressão (inclusas) para fixar uma extremidade do tirante à cavilha de montagem na parte de trás do aparelho. Se necessário, dobre o tirante para adequá-lo à área de montagem do veículo.
- Em seguida, use o parafuso 5 x 25 mm e a arruela simples (inclusos) para afixar a outra extremidade do tirante a alguma peça sólida de metal do veículo debaixo do painel. O tirante também contribui para o aterramento adequado do sistema.
11 Reconecte o cabo do terminal negativo da bateria do veículo.
12 Recoloque a moldura externa.
13 Conecte o painel frontal ao corpo do aparelho.
+ Aproxime o painel frontal do corpo do aparelho e encaixe-o cuidadosamente pelo lado esquerdo. Em seguida, encaixe o lado direito.
+ Quando os dois lados estiverem encaixados, empurre o painel frontal em direção ao corpo do aparelho, até que trave. Você ouvirá um clique quando o painel estiver corretamente encaixado.
Se o painel frontal não for colocado corretamente, as teclas de controle poderão não funcionar e o display poderá mostrar informações incompletas. Neste caso, pressione o botão para soltar o aparelho novamente e coloque-o no lugar outra vez.
14 Teste o aparelho para confirmar que está funcionando corretamente.
INSTALAÇÃO POR TRÁS
Se o seu veículo for da marca Toyota ou Nissan, siga as instruções abaixo:
1 Instale usando os orifícios para para-fusos nas laterais do aparelho.
2 Afixe o aparelho na armação, conforme mostra a figura abaixo.
3 Seleccione uma posição em que os orifícios do suporte e os orifícios do aparelho fiquem alinhados. Insira parafusos (5 x 5) nos orifícios e aperte-os de ambos os lados.
- A moldura externa, a luva e o tirante não são usados na montagem por trás.
.8.
Instalação
FIAÇÃO E CONEXÕES ELÉTRICAS
FIOS DE CONEXÃO: CONECTORES ISO
Obs. Verifique se todos os fios expostos estão isolados com fita isolante.
1 Verifique cuidadosamente a fiação do carro e encaixe-a ao conector padrão fornecido.
2 Encaixe o conector padrão fornecido no aparelho.
3 Retire os conectores ISO do painel do carro e conecte-os à extremidade maior do conector padrão fornecido.
ESQUEMA DE CONEXÃO DOS FIOS
Conector Conexão com
| 1Fio preto | Lataria do carro.(Primeiroconecteofiopretode aterramento. Em seguida, conecte os fios de alimentação amarelo e vermelho.) |
| 2Fio amarelo | Bateria do carro de +12V, ativa-da ininterruptamente. |
| 3Fio azul | Antena elétrica. |
| 4Fio vermelho | Terminal de alimentação de +12V, ativado na posição de acessório (ACC) da chave de ignição.(Se não houver posição de acessório, conecte o fio vermelho ao terminal da bateria do carro de +12V, que permanece ativado ininterruptamente. Certifique-se de conectar primeiro o fio preto [terra] à lataria do carro.ATENÇÃO: estetipodeligacãopoderá ocasionar o descarrregamento da bateria.) |
| 5Fios verde e verde/preto | Alto-falante TRASEIRO ESQUERDO |
| 6Fios branco e preto/branco | Alto-falante DIANTEIRO ESQUERDO |
| 7Fios cinza e cinza/preto | Alto-falante DIANTEIRO DIREITO |
| 8Fios roxo e roxo/preto | Alto-falante TRASEIRO DIREITO |
.9.
Instalação
Para ouvir alguns segundos de cada emissora já memorizada, pressione e solte a tecla AS/PS.
COMO OUVIR UM POUCO DE CADA EMISSORA
Pressione e solte a tecla AS/PS do controle remoto ou toque o ícone PS do display. O aparelho sintonizará por 5 segundos cada emissora da faixa selecionada.
Para armazenar na memória um emissora sintonizada, pressione e mantenha pressionada por alguns segundos a tecla em que deseja memorizar essa emissora (1 a 6), até que o ícone de memorização apareça na tela.
MONO/ESTÉREO
Pressione e mantenha pressionada a tecla AUDIO | MO/ST do controle remoto para alternar entre sintonia monaural ou sintonia estéreo.
- Se uma emissora estêreo tiver o sinal muito fraco, a qualidade da recepção às vezes pode ser melhorada selecionando-se o modo «MONO».
SINTONIA APENAS DE EMISSORAS FORTES
Pressione a tecla 0·LOC do controle remoto para impedir que emissoras locais com sinal forte interfiram no sinal de emissoras de sinal mais fraco.
MEMORIZAÇÃO AUTOMÁTICA DE EMISSORAS
Pressione e mantenha pressionada por alguns segundos a tecla AS/PS do controle remoto ou toque por alguns segundos o ícone AS do display.
+ O aparelho escaneia todas as emissoras da faixa selecionada e, em seguida, armazena automaticamente as seis emissoras de sinal mais forte nas teclas de pré-sintonia 1 a 6.
2 Depois de escanear todas as emissoras da faixa selecionada, o aparelho sintonizará por alguns segundos cada uma delas.
.22.
Modo Radio
MODO RÁDIO
COMO ENTRAR EM MODO RÁDIO
Para entrar em modo RADIO, selecione o item «RADIO» no display inicial (veja página 19) ou pressione uma ou mais vezes a tecla MODE do controle remoto, até que a tela mostre informações como faixa de onda, frequência e emissora.
COMO SELECCIONAR A FAIXA DESEJADA
Pressione a tecla BAND ou toque no ícone BAND no display para alternar entre as fai-xas FM1, FM2, FM3, AM1 e AM2. A tela mostrará a faixa selecionada.
COMO SINTONIZAR UMA EMISSORA
Pressione e solte repetidas vezes a tecla «ou» para sintonizar uma frequência manualmente.
ou
Pressione e mantenha pressionada por 1 segundo a tecla ou para sintonizar automaticamente a emissora de frequência imediatamente abaixo ou acima da atual.
COMO MEMORIZAR UMA EMISSORA
As emissoras são armazenadas nas teclas de pré-sintonia 1 a 6 do painel frontal ou nas teclas numéricas 1 a 6 do controle remoto. Cada tecla pode memorizar uma emissora de cada faixa, o que significa que até 30 emissoras podem ser armazenadas nas teclas de memória do AD-2603.
1 Sintonize a emissora que deseja memorizar.
2 Pressione e mantenha pressionada por alguns segundos a tecla em que deseja memorizar essa emissora (1 a 6), até que o ícone de memorização apareça na tela.
COMO OUVIR UMA EMISSORA PRÉ-SINTONIZADA
Pressione e solte a tecla de pré-sintonia em que foi memorizada a frequência da emissora que você deseja ouvir.
.21.
Modo Rádio
RECOMENDAÇÕES IMPORTANTES
Leia estas recomendações antes de instalar o AD-2603
Certifique-se de que a localização dos pinos dos fios vermelho (+12V chave de ignição) e amarelo (+12V alimentação constante) está correta antes de fazer a conexão. A posição desses fios pode variar de acordo com o fabricante e uma conexão errada pode queimar o fusível, perda da memória, ajustes do relógio ou configurações de discos.
- O fio do freio de mão deve ser conectado ao fio terra para ativar a função vídeo.
- Conecte o fio vermelho na chave de ignição do carro, evitando assim des carregamento da bateria.
- Nunca conecte os terminais da bateria do carro antes de o aparelho estar totalmente instalado e na posição correta.
- Nunca esqueça de conectar o fio amarelo ao pólo positivo ⊕da bateria.
- Quando trocar o fusível, certifique-se de usar outro com as mesmas especificações.
- Utilize alto-falantes de boa qualidade de 4 a 8 ohms para extrair o máximo deste aparelho.
ATENÇÃO
O Código Nacional de Trânsito recomenda que as imagens de um DVD Player não sejam exibidas com o veículo em movimento.
Para que o AD-2603 exiba imagens, o veículo precisa estar parado e com o freio de mão puxado.
Esse sistema de segurança pode ser desativado, por sua conta e risco, aterrando o fio laranja. No entanto, nunca junte os fios vermelho e amarelo. Alguns instaladores recorrem a este expediente para permitir que o aparelho seja usado com a chave de ignição desligada. Com isso, porém, o aparelho drena energia da bateria ininterruptamente, mesmo desligado, descarregando-a.
ATENÇÃO
Caso haja perda de configuração ou de memória ao desligar a chave de ignição, inverta as conexões dos fios vermelho e amarelo.
.10.
Instalação
ESQUEMA DE FIAÇÃO
.11.
Instalação
ATENÇAO. Cuidado ao conectar os fios vermelho (chave de ignição) e amarelo (alimentação constante 12h) durante a instalação, pois se você investa los com os fios terro, poderé
constante +12V) durante a instalação, pois se você inverte-tos com os nós tema, pouca danificar o produto, implicado perda de garantia. • Ao substituir o fusível de proteção, subtitua-o sempre por outro com as mesmas especificações informadas pelo fabricante.
Este produto está de acordo com o Código de Trânsito Brasileiro e com as normas do CONTRAN no que se refere a proibição de imagens para fins de entretenimento com o veículo em movimento. O veículo deve estar parado e com o freio de mão aciona-do para exibição de imagens dessa natureza. Nunca junte os fios vermelho e amarelo, evitando assim que o aparelho (desi-gado) drene a energia da bateria ininterruptamente, descarregando-a.
AJUSTES DE QUALIDADE [IMAGEM]
BRILHO. Ajuste do brilho ou intensidade de luz da tela.
COR. Ajuste da intensidade das cores.
CONTRASTE. Ajuste do contraste entre as cores.
MATIZ. Ajuste o tom das tores.
AJUSTES DE DATA E HORA
YEARS. Ajuste o ano.
MONTH. Ajuste o mês.
DATE. Ajuste o dia do mês.
HOUR. Ajuste a hora do dia.
MINUTE. Ajuste os minutos.
AJUSTE DE AREA
Seleciona a região onde seu aparelho irá funcionar: Brasil, Europa, Estados Unidos ou Rússia.
EQUALIZAÇÃO
Para selecionar uma equalização, pressione e mantenha pressionada por 3 segundos a tecla LOUD | EQ do controle remoto. Cada vez que você pressionar a tecla, o modo de equalização muda, conforme aba ixo:
FLAT → ROCK → POP → JAZZ → CLASSIC → OFF
.20.
Operação Básica
OPERAÇÃO BÁSICA
1 Pressione a tecla PWR do painel frontal ou Ódo controle remoto para ligar o aparelho. O display mostrará a tela abaixo:
2 Pressione as teclas ◆e ▶para selecionar o modo desejado. Veja descrição detalhada desses modos nas páginas seguintes:
• Modo RADIO: p. 21
- Modo DISC: p. 23
+ Modo USB/50.25
+ Modo AUXIN: p. 26
3 Pressione o botão de volume do pai- nel frontal ou a tecla OK do controle remoto para acessar o modo selecionado.
4 Em qualquer modo, pressione e mantenha pressionada a tecla PWR do pai-nel frontal ou Ódo controle remoto para desligar o aparelho.
AJUSTES [SETTING]
1 Seleccione a opção «SETTING» na tela ao lado para personalizar os ajustes do seu aparelho. O display mostrará a tela abaixo:
![Lenoxx AD-2603 - AJUSTES [SETTING] - 1](/content/2026/05/1076276/images/c67010d841f2992f04cc05d848c0f2905d9e45de698e0a9003b867407bf6ea55.jpg)
2 Pressione as teclas ◆e ▶para selecionar o tipo de ajuste que deseja efetuar e, em seguida, pressione o botão de volume do painel frontal ou a tecla OK do controle remoto.
3 Em cada tela subsequente, pressione o botão de volume do painel frontal ou a teclaOK do controle remo e gire o botão de volume para efetuar os ajustes.
AJUSTES DE AUDIO
![Lenoxx AD-2603 - AJUSTES [SETTING] - 2](/content/2026/05/1076276/images/a81a07262074b849712431916e0ffd9c8551b5e9f53ff8151c81c68afa3ac997.jpg)
BASS. Ajuste de sons graves
BALANCE. Equilíbrio entre os alto-falantes esquerdo e direito.
FADER. Equilíbrio entre os alto-falantes frontal e traseiro.
O PAINEL FRONTAL
![Lenoxx AD-2603 - AJUSTES [SETTING] - 3](/content/2026/05/1076276/images/61ed37dd8b79c110c9758925031ae9e77ab9d761511a67d8a4e2bd5a8aa99fd0.jpg)
FUNÇÃO LIGA/DESLIGA. Pressione e mante- nha pressionada para ligar ou desligar o aparelho.
FUNÇÃO MUTE. Pressione e solte para desativar o som. Pressione e solte novamente para restaurar o som.
B ecla
Pressione para soltar o painel frontal.
+ Caso o painel não abra por completo, abra-o manualmente e com cuidado.
- Depois de inserir um disco com a etiqueta ou parte impressa voltada para cima, sempre feche o painel.
- Caso encontre alguma dificuldade para inserir o disco, verifique se já não há um disco no interior do aparelho. Nunca force a entrada do disco.
Ct ecla 1/▶II
MODO RÁDIO. Memória de pré-sintonia 1.
MODO DISC. Inicia/pausa reprodução.
Dtecla
MODO RÁDIO
Pressione e solte para sintonizar emissora de frequência imediatamente abaixo da atual.
Pressione e mantenha pressionada por mais de 1 segundo para entrar em modo de sintonia manual. Em seguida, pressione e solte a tecla ◆◆ou ▶◆Maté sintonizar a emissora desejada.
MODO DISC
Pressione e solte para saltar para a fai-xa ou capítulo anterior do disco.
Pressione e mantenha pressionada por mais de 1 segundo para retroceder o disco em alta velocidade. A velocidade de avanço irá aumentando: normal → 2x → 4x → 8x → 20x → normal... E assim sucessivamente.
Etecla AMS
Se o rádio estiver sintonizado em uma emissora FM, pressione e solte esta tecla para ouvir alguns segundos de todas as emissoras FM já memorizadas. Se estiver sintonizado em uma emissora AM, pressione e solte para ouvir alguns segundos das emissoras AM já memorizadas.
Pressione e mantenha pressionada por mais de 1 segundo para que o aparelho escaneie todas as emissoras da faixa selecionada e, em seguida, armazene automaticamente as seis emissoras de sinal mais forte nas teclas de pré-sintonia M1 a M6. Veja modo RADIO, página 21.
Frecla
MODO RÁDIO
Pressione e solte para sintonizar emissora de frequência imediatamente acima da atual.
Pressione e mantenha pressionada por mais de 1 segundo para entrar em modo de sintonia manual. Em seguida, pressione e solte a tecla ◀ ou ▶ até sintonizar a emissora desejada.
MODO DISC
- Pressione e solte para saltar para a faixa ou capítulo seguinte do disco.
Pressione e mantenha pressionada por mais de 1 segundo para avançar o disco em alta velocidade. A velocidade de avanço irá aumentando: normal →2x →4x →8x →20x → normal... E assim sucessivamente.
G ecla 4·RDM
MODO RÁDIO. Memória de pré-sintonia 4.
MODO DISC. Reproduz faixas em ordem aleatória.
Hecla 5·DIR-
MODO RÁDIO. Memória de pré-sintonia 5.
I sensor infravermelho
Aponte o controle remoto nesta direção.
Empurre a tampa da esquerda para direita, deixando o conector totalmente livre. Em seguida conecte um aparelho externo (p. ex., um MP3 Player) por meio de um cabo de som com plugue estéreo de 3,5 mm (não incluso).
DICAS SOBRE O CONTROLE REMOTO
- Muita atenção: mantenha as baterias sempre fora do alcance de crianças para evitar acidentes ou ingestão acidental.
- O controle remoto sai de fábrica com uma bateria de lítio. No entanto, como proteção, a bateria é afixada com uma pequena lâmina que tem de ser retirada antes que o controle possa ser usado.
- Aponte o controle remoto ao sensor localizado na frente do aparelho, no máximo a 6 metros de distância.
- O controle remoto funciona em um ângulo de até 30° à esquerda e à direita do aparelho.
- O funcionamento do controle remoto também pode ser prejudicado se ele for usado perto de outros aparelhos elétricos que gerem raios infravermelhos (ou de outro controle remoto).
- A distância operacional do controle remoto pode variar dependendo da luminosidade da sala.
- Não use este controle remoto ao mesmo tempo em que usa o controle remoto de outros aparelhos, pois os sinais podem se misturar.
- Atenção: não exponha o controle remoto ao sol sob o risco de explosão.
COMO INSERIR A BATERIA
1 Empurre a lingueta do compartimento da bateria na direção indicada pela seta 1 para destravar.
2 Retire o compartimento da bateria puxando-o na direção indicada pela seta.
3 Insira uma bateria no compartimento respeitando a polaridade indicada na figura (positivo + voltado para cima).
4 Empurre o compartimento da bateria de volta para interior do controle remoto até ouvir um clique.
17 Tecla SETUP
SÓ MODO DISC. Pressione para acessar o menu de configuração do aparelho.
18 Tecla ZOOM
SÓ MODO DVD. Pressione para ampliar ou reduzir a imagem na tela.
19 Tecla RDM
SÓ MODO DISC. Pressione para reproduzir as faixas de um disco em ordem aleatória.
20 Tecla ▶II
Pressione uma vez para iniciar a reprodução de um disco. Pressione novamente para pausar a reprodução. Pressione mais uma vez para reiniciar a reprodução.
21 Tecla REP
Pressione uma ou mais vezes para repetir faixas, capítulos, títulos ou o disco inteiro.
22 Tecla VOLUME +
Pressione para aumentar o volume.
23 Tecla VOLUME -
Pressione para diminuir o volume.
24 Tecla 0 | LOC
MODO RÁDIO. Pressione para que emissoras locais com sinal forte interferam no sinal de emissoras de sinal mais fraco. Pressione novamente para desativar esse recurso. MODO DISC. Pressione como tecla numérica zero.
25 Tecla BAND
MODO RÁDIO. Pressione uma ou mais vezes para selecionar a faixa desejada: FM1 → FM2 → FM3 → AM → ...
SÓ MODO RÁDIO. Pressione para ativar o modo Memória Automática, para armazenar/programar emissoras na memória.
27 Tecla HOME | MENU
Pressione para acessar o menu principal.
28 Tecla MODE
Pressione sucessivamente para alternar entre os diversos modos do aparelho: RÁDIO → DISC → USB → SD → ...
29 Tecla MUTE
Pressione para cancelar o áudio do aparelho. Pressione novamente para restaurar o áudio.
.17.
Conheça o seu Controle Remoto
L ecla BND/LOU
MODO RADIO. Pressione sucessivamente para alternar entre as diversas faixas:
$$ \mathrm{FM} 1 \rightarrow \mathrm{FM} 2 \rightarrow \mathrm{FM} 3 \rightarrow \mathrm{AM} \rightarrow \dots $$
e assim sucessivamente.
M. ecla 2·INT
MODO Rádio. Memória de pré-sintonia 2.
N ecla 3 - RPT
MODO RÁDIO. Memória de pré-sintonia 3.
MODO DISC. Entra em modo de repetição.
0 Tecla SEL/ENT e botão de VOLUME
VOLUME
Gire o botão para a direita para aumentar o volume; gire-o para a esquerda para diminuir.
OUTRAS FUNÇÕES
Pressione por 2 segundos o botão de volu- me para entrar nas funções Modo 1 (veja a tabela abaixo).
| Modo 1 | |
| 1 y e Z:BASS | ajustar sons graves |
| 2 vezes:TREBLE | ajustar sons agudos |
| 3 vezes:BALANCE | ajustar o equilibrio entre osalto-falantes esquerdo edireito. |
| 4 vezes:FADE | ajustar o fader, isto é, oequilibrio entre os alto-falantesdianteiro e traseiro |
P ecla MODE
Pressione e solte para alternar entre os modos RADIO, DISC, USB (se houver um dispositivo USB inserido), CARD (se houver um cartão de memória inserido) AUXIX.
Q ecla 6·DIR+
MODO RÁDIO. Memória de pré-sintonia 6.
R Conector USB e tampa
Empurre a tampa da esquerda para direita, deixando o conector totalmente livre para inserir o dispositivo USB.
Stecla ▲
Pressione para ejetar o disco do interior do compartimento.
Tompartimento do disco
Abaixe o painel frontal e insira um disco na ranhura localizada no corpo do aparelho.
U Entrada para cartão de memória
Para inserir um cartão de memória, desligue o aparelho, pressione a tecla e retire o painel. Em seguida, insira o cartão, reco loque o painel frontal e ligue o aparelho.
V otão RESET
Pressione para restaurar as configurações originais de fábrica para todos os ajustes. Esta operação torna-se necessária quando (1) o aparelho for usado pela primeira vez, (2) uma ou mais teclas deixarem de funcionar corretamente, ou (3) a tela mostrar um símbolo de erro.
- Ao acionar esta tecla, todas as configurações personalizadas do aparelho se perdem.
.14.
0 Painel Frontal
CONHEÇA O SEU CONTROLE REMOTO
Antes de usar o controle remoto pela primeira vez, retire o filme plástico da parte traseira a fim de permitir que a bateria faça contato com os terminais. Se necessário, abra o compartimento da bateria e verifique se ela está colocada na posição correta.
- Quando a bateria estiver fraca, substitua-a por outra bateria de litio CR-2025 de 3 volts.
Muita atenção: mantenha as baterias sempre fora do alcance de crianças para evitar acidentes ou ingestão acidental.
- Quando não for usar o aparelho por mais de duas semanas, retire a bateria do interior do controle remoto.
- Nunca desmonte ou aqueça a bateria, nem coloque-a em curto-circuito, pois poderá explodir.
- Não exponha o controle remoto a raios solares ou outras fontes de calor, evitando assim que o mesmo venha a se deformar.
.15.
Conheça o seu Controle Remoto
1 Tecla POWER
Pressione para ligar e desligar o aparelho.
2 Teclas numéricas
Use em todas as funções que exigem a digitação de algum número.
3 Tecla SEL
Pressione para efetuar os ajustes no aparelho. Veja item 0 na página 14.
4 Tecla LOUD-EQ
Pressione uma ou mais vezes para selecionar o modo de equalização desejado (isto, a combinação de sons graves e agudos que mais lhe agradar).
Pressione e mantenha pressionada para ativar/desativar a função Loudness, que intensifica os sons graves,
5 Tecla STOP
Pressione uma vez para interromper a reprodução. Pressione duas vezes para cancelar definitivamente.
6 Teclas direcionais ◀ · ▲ · ▼ · ▶
Pressione para navegar pelos menus e seleccionar itens.
7 Tecla OK
Pressione para confirmar uma seleção. Também pode ser usada para iniciar a reprodução de um disco.
8 Tecla DISP
Pressione uma ou mais vezes para que a tela mostre diversas informações sobre o disco, dispositivo USB ou car-tão SD sendo reproduzido.
9 Tecla PREV
MODO RÁDIO. Pressione e solte para sin- tonizar uma emissora de frequência imediatamente abaixo da atual.
MODO DISC. Pressione e solte para saltar para a faixa/capítulo anterior do disco.
10 Tecla NEXT ▶
MODO RÁDIO. Pressione e solte para sintonizar uma emissora de frequência imediatamente acima da atual.
MODO DISC. Pressione e solte para saltar para a faixa/capítulo seguinte do disco.
11 Tecla TITLE
SÓ MODO DISC. Pressione para acessar o menu de títulos de um DVD.
12 Tecla GOTO
SÓ MODO DISC. Pressione e em seguida pressione uma ou mais teclas numéricas e depois OK para saltar diretamente para o número da faixa digitada.
13 Tecla AUDIO | MO/ST
MODO RÁDIO. Pressione para alternar entre recepção estéreo e monaural.
MODO DISC. Pressione uma ou mais vezes para selecionar a trilha de áudio de um DVD (se houver mais de uma).
14 Tecla SUB-T
SÓ MODO DISC. Pressione uma ou mais vezes para selecionar o idioma das legendas de um DVD (se houver mais de um).
15 Tecla REW
MODO RÁDIO. Pressione uma ou mais vezes para sintonizar manualmente uma emissora.
MODO DISC. Pressione para um disco em alta velocidade.
16 Tecla FWD
MODO RÁDIO. Pressione uma ou mais vezes para sintonizar manualmente uma emissora.
MODO DISC. Pressione para avançar um disco em alta velocidade.
.16.
Conheça o seu Controle Remoto
