Tipo de produto	Monitor LED
Marca	AOC
Modelo	E2351Fh
Tamanho do ecrã	23 polegadas
Resolução máxima	1920 x 1080 (Full HD)
Tecnologia do painel	TN
Tempo de resposta	5 ms
Taxa de atualização	60 Hz
Brilho	250 cd/m²
Contraste dinâmico	50.000.000:1
Ângulos de visão (horizontal/vertical)	170°/160°
Entradas de vídeo	VGA, DVI-D
Alimentação	100-240V AC, 50/60Hz
Consumo de energia (típico)	25 W
Consumo em espera	< 0,5 W
Dimensões (com base)	548 x 408 x 210 mm
Peso (com base)	4,2 kg
Funções principais	Modo de jogo, Clear Vision, Controlo de brilho
Entretien e limpeza	Limpar com pano macio e seco; não usar produtos químicos
Segurança	Não desmontar; proteger de líquidos; ventilar adequadamente
Peças sobressalentes e reparabilidade	Contactar assistência técnica autorizada

Perguntas frequentes - E2351Fh AOC

Como ligar o monitor AOC E2351Fh ao computador?

Utilize o cabo VGA ou DVI-D fornecido. Conecte uma extremidade ao monitor e a outra à placa gráfica do computador. Depois, ligue o cabo de alimentação e pressione o botão de energia.

Qual é a resolução nativa do monitor?

A resolução nativa é 1920 x 1080 (Full HD). Para melhor qualidade de imagem, defina esta resolução nas configurações do sistema operativo.

Como limpar o ecrã do monitor?

Desligue o monitor e aguarde arrefecer. Utilize um pano de microfibra seco para limpar suavemente o ecrã. Evite produtos químicos, álcool ou papel.

O que significa a luz LED de espera?

Uma luz azul indica funcionamento normal. Uma luz laranja indica modo de espera. Se a luz piscar, pode ser falta de sinal de vídeo.

Como ajustar o brilho e contraste?

Pressione os botões na parte inferior do monitor para aceder ao menu OSD. Navegue até 'Brilho' ou 'Contraste' e ajuste conforme preferência.

O monitor tem altifalantes embutidos?

Sim, o modelo AOC E2351Fh possui altifalantes estéreo de 2W cada. O áudio é transmitido através do cabo DVI ou cabo de áudio separado.

Posso montar o monitor na parede?

Sim, o monitor é compatível com suporte VESA 100x100mm. Utilize parafusos adequados e certifique-se de que a parede suporta o peso.

Como ativar o modo de jogo?

Aceda ao menu OSD, encontre a opção 'Modo de jogo' e ative. Este modo otimiza o tempo de resposta e cores para jogos.

O que fazer se o ecrã não ligar?

Verifique se o cabo de alimentação está bem conectado e a tomada funciona. Confirme que o cabo de vídeo está firme. Se o problema persistir, teste com outro dispositivo.

Como obter o manual de utilizador completo?

Pode descarregar o manual PDF gratuitamente em notice-facile.com ou no site oficial da AOC. O manual contém instruções detalhadas de configuração e resolução de problemas.

MANUAL DE UTILIZADOR E2351Fh AOC

Convenções nacionais....3

Energia 4

Instalação ....5

Limpeza 6

Outros....7

Configuração ....8

Conteúdo da embalagem ....8

Instalar o suporte e a base 9

Ajustar o ângulo de visão.... 11

Ligar o monitor....12

Ajustes 13

Definição da resolução óptima....13

Windows Vista 13

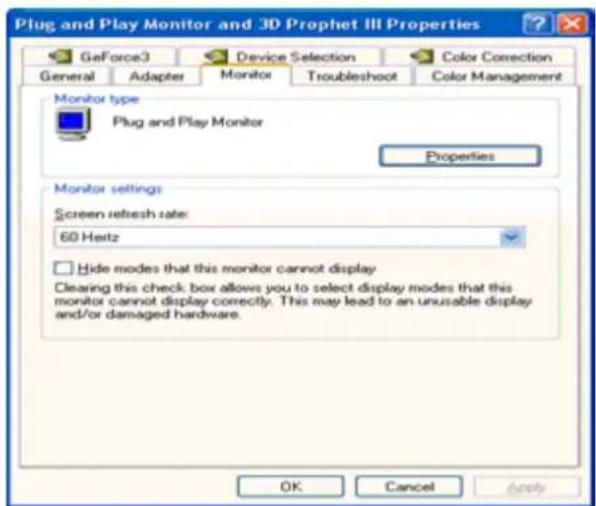

Windows XP 15

Windows ME/2000....16

Teclas de atalho....17

Configuração do OSD....18

Luminância 19

Configuração da imagem....21

Temperatura da Cor....23

Melhoria de Imagem....25

Configuração do OSD....27

Extra 29

Sair 31

Indicador LED 31

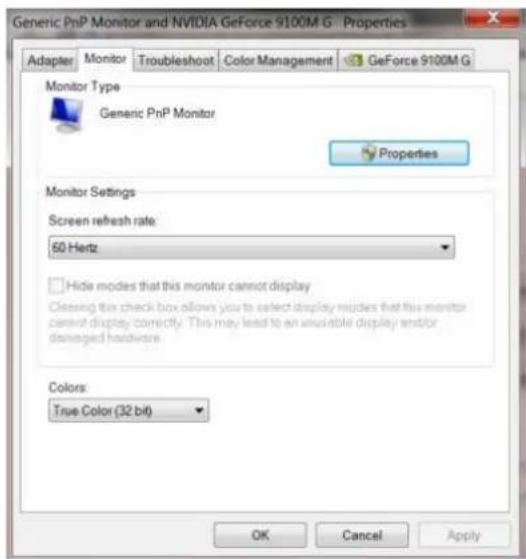

Controlador 32

Controlador do monitor 32

Windows 2000....32

Windows ME....32

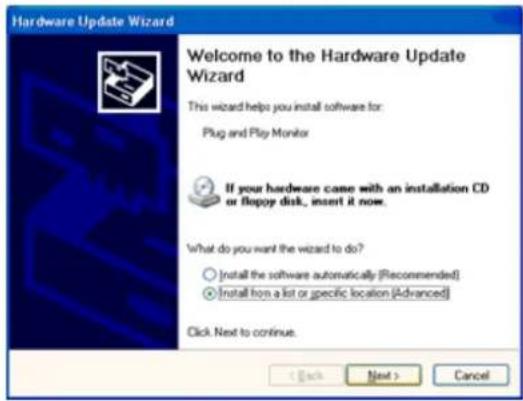

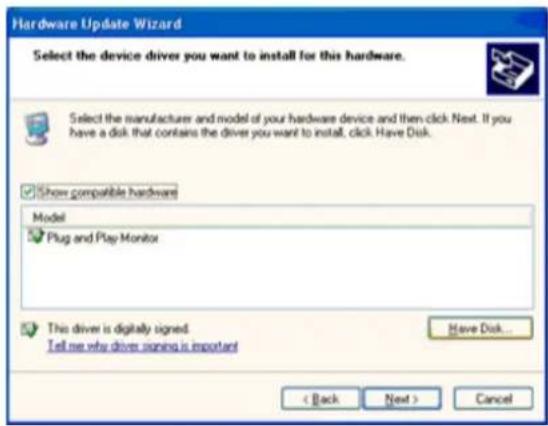

Windows XP 33

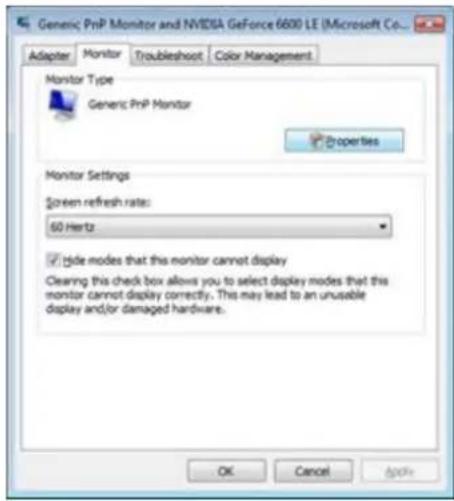

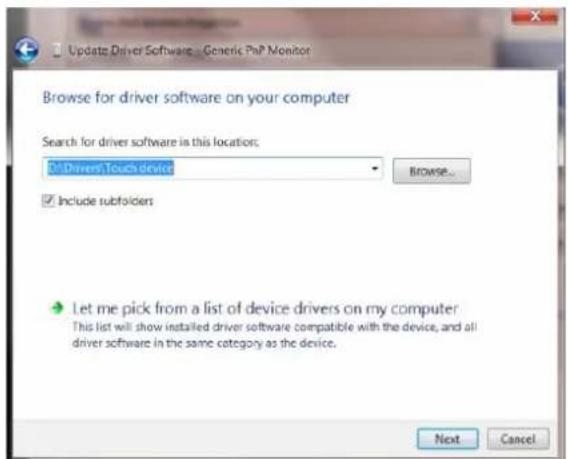

Windows Vista 36

Windows 7....38

i-Menu....42

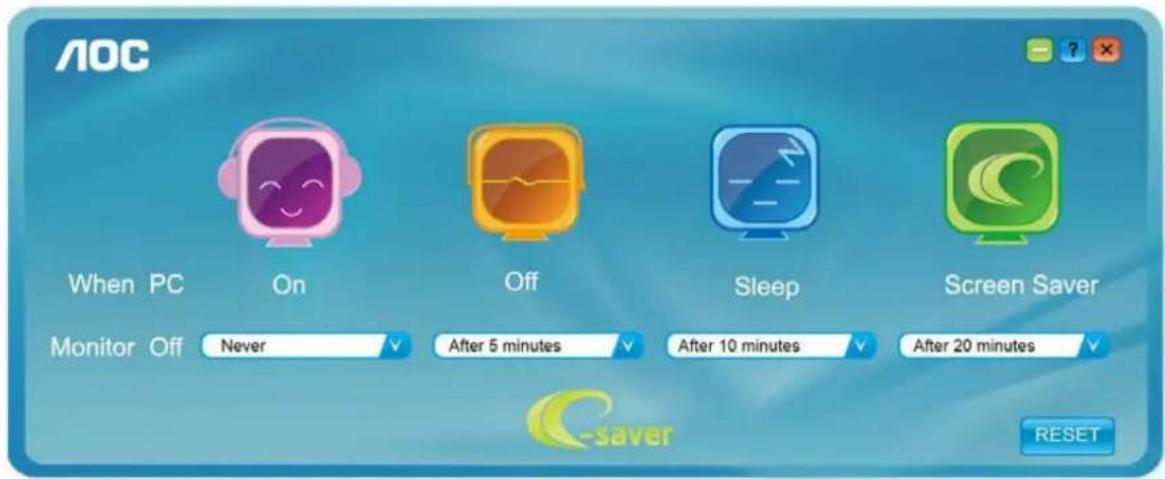

e-Saver 43

Screen+ 44

Resolução de problemas ....45

Especificações 47

Especificações gerais 47

Modos de exibição predefinidos ....48

Atribuições de Pin....49

Plug and Play....50

Normas 51

Aviso FCC....51

Declaração WEEE 52

Assistência....53

Segurança

Convenções nacionais

As subseções a seguir descrevem as convenções de notação usadas neste documento.

Observações, avisos e alertas

Ao longo deste guia, os blocos de texto podem ser acompanhados por um ícone e impressos em negrito ou itálico. Esses blocos são observações, avisos e alertas, sendo usados como segue:

OBSERVAÇÃO: UMA OBSERVAÇÃO indica importantes informações que o ajudam a fazer melhor uso de seu computador.

AVISO: UM AVISO indica danos potenciais ao hardware ou perda de dados e o instrui sobre como evitar o problema.

ALERTA: UM ALERTA indica potencial para danos pessoais e o instrui sobre como evitar o problema. Alguns alertas podem aparecer em formatos alternativos e podem não ser acompanhados por um ícone. Nesses casos, a apresentação específica do alerta é exigida pela autoridade regulamentadora.

Energia

O monitor deve funcionar apenas com a tensão indicada na etiqueta. Se não tem a certeza quanto ao tipo de tensão que tem em casa, consulte o vendedor ou a companhia de electricidade.

O monitor está equipado com uma ficha de três terminais com ligação à terra, ficha com um terceiro pino (terra). Por motivos de segurança, esta ficha encaixa apenas em tomadas com ligação à terra. Se a sua tomada não for compatível com a ficha de três pinos, peça a um electricista que instale a tomada correcta ou utilize um adaptador para que o dispositivo fique devidamente ligado à terra. Não menospreze o objectivo da ficha de ligação à terra.

⚠️ Desligue o monitor durante tempestades de relâmpagos ou sempre que este não for utilizado por um longo período de tempo. Isto protegerá o monitor contra possíveis danos devido a sobretensão.

Não sobrecarregue a tomada eléctrica ou as extensões. Tal, pode resultar em incêndio ou em choque eléctrico.

Para assegurar operação satisfatória, use o monitor apenas com computadores listados pela UL, que possuam receptáculos apropriadamente configurados entre 100 - 240 V CA, e um Min. 1.5A

A tomada eléctrica deve estar próximo do equipamento e deve ser de fácil acesso.

Utilize apenas o transformador fornecido (saída d.c. 12 V 3A) com licença UL, CSA (apenas para os monitores com transformador).

Fabricantes:

1) TPV ELECTRONICS(FUJIAN) CO., LTD model: ADPC1236
2) HONOR ELECTRONIC CO., LTD model : ADS-45NP-12-1 12036G

Instalação

Não coloque o monitor sobre um carrinho, suporte, tripé, base ou uma mesa instável. Se o monitor cair, isto pode causar ferimentos ou danificar seriamente este produto. Utilize apenas um carrinho, suporte, tripé, base ou uma mesa recomendados pelo fabricante ou vendido juntamente com o monitor. Siga as instruções do fabricante para instalar o produto e utilize acessórios de montagem recomendados pelo fabricante. O produto deve ser deslocado com cuidado quando colocado em cima de um car.

! Nunca introduza qualquer objecto nas ranhuras existentes na estrutura do monitor. Isto pode danificar os componentes do circuito e dar origem a incêndio ou a choque eléctrico. Nunca derrame líquidos sobre o monitor.

Não coloque no chão a parte frontal do produto.

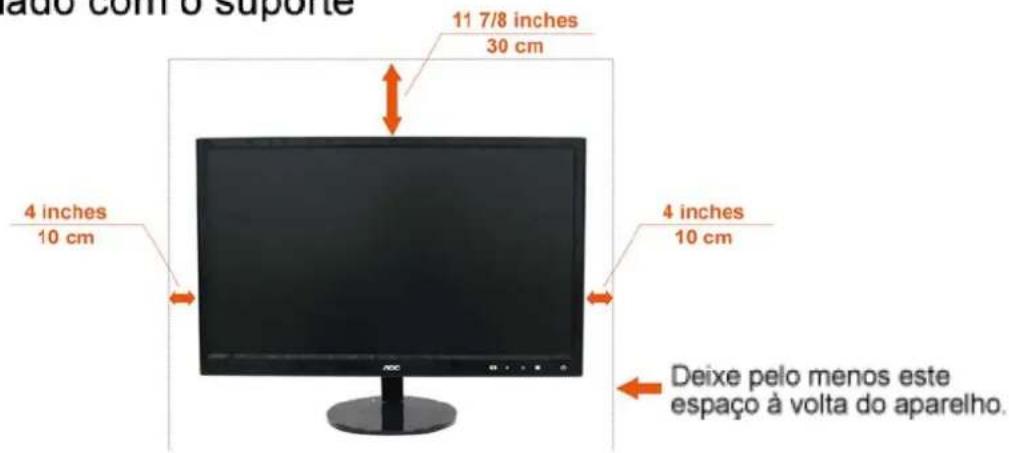

Deixe algum espaço livre à volta do monitor como indicado abaixo. Caso contrário, a circulação de ar pode não ser adequada e o sobreaquecimento poderá provocar incêndio ou danos no monitor.

Veja abaixo as áreas de ventilação recomendadas à volta do monitor quando este for instalado na parede ou no suporte:

Instalado com o suporte

ado com o suporte 11 7/8 inches 30 cm 4 inches 10 cm 4 inches 10 cm Deixe pelo menos este espaço à volta do aparelho.

4 inches 10 cm

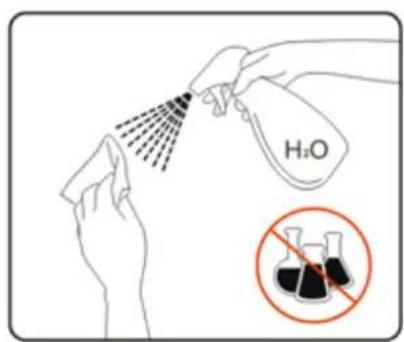

Limpeza

Limpe regularmente com o pano fornecido. Pode utilizar um detergente suave para limpar a sujidade, em vez de utilizar detergente abrasivo que irá cauterizar a estrutura do equipamento.
! Durante a limpeza, certifique-se que não ocorrem infiltrações de detergente no produto. O pano de limpeza não deve ser demasiado áspero, pois poderá arranhar a superfície do ecrã.
Desligue o cabo de alimentação antes de limpar o produto.

Se verificar a ocorrência de cheiro estranho, som ou fumo, desligue IMEDIATAMENTE a alimentação e contacte um Centro de Assistência.
Certifique-se que as aberturas para ventilação não estão bloqueadas por uma mesa ou cortina.
Não sujeite o monitor LCD a vibração forte ou situações de grande impacto durante o funcionamento.
Não dê pancadas nem deixe cair o monitor durante o funcionamento ou transporte.

Configuração

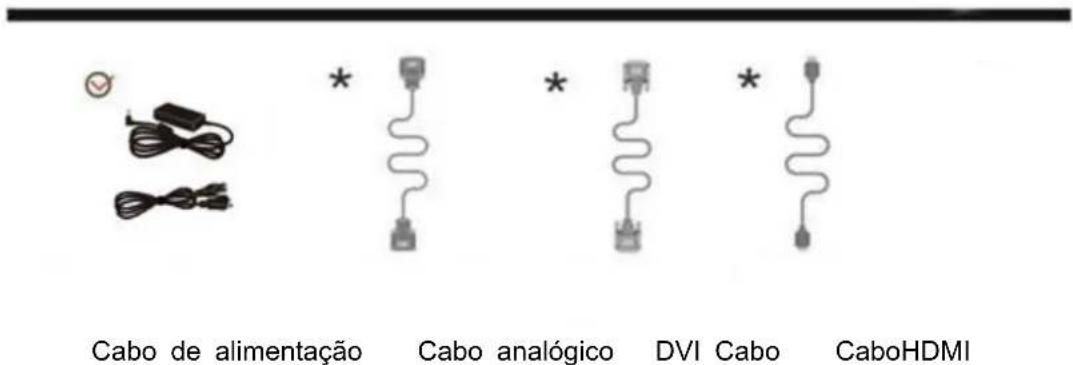

Conteúdo da embalagem

Manual em CD Base do Monito Stand

Cabo de alimentação * Cabo analógico * DVI Cabo * CaboHDMI

* Não serão fornecidos todos os cabos de sinal (Cabos Analógico, DVI, e HDMI) para todos os países e regiões. Verifique por favor com o distribuidor local ou sucursal da AOC para confirmar.

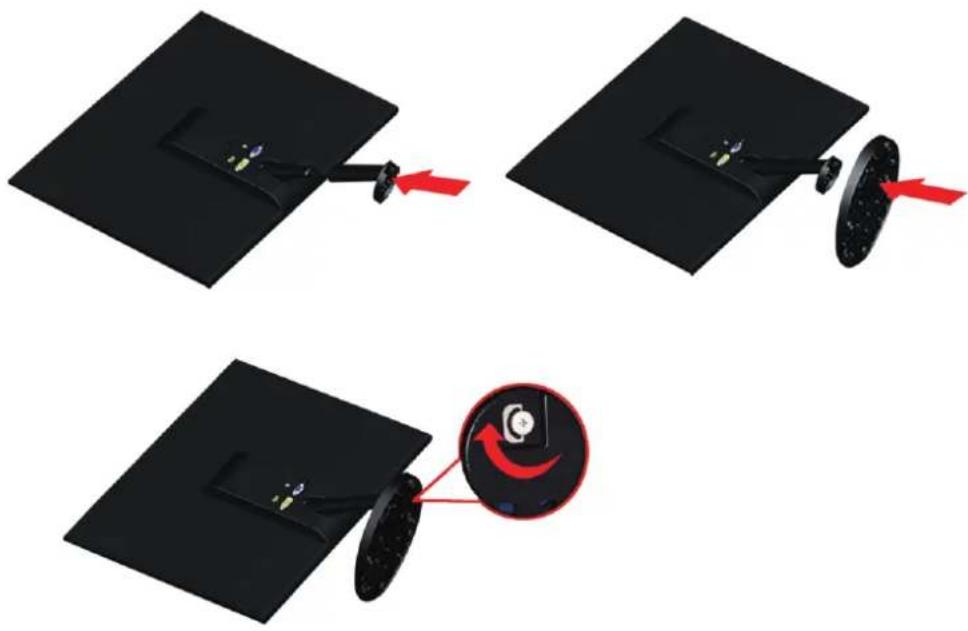

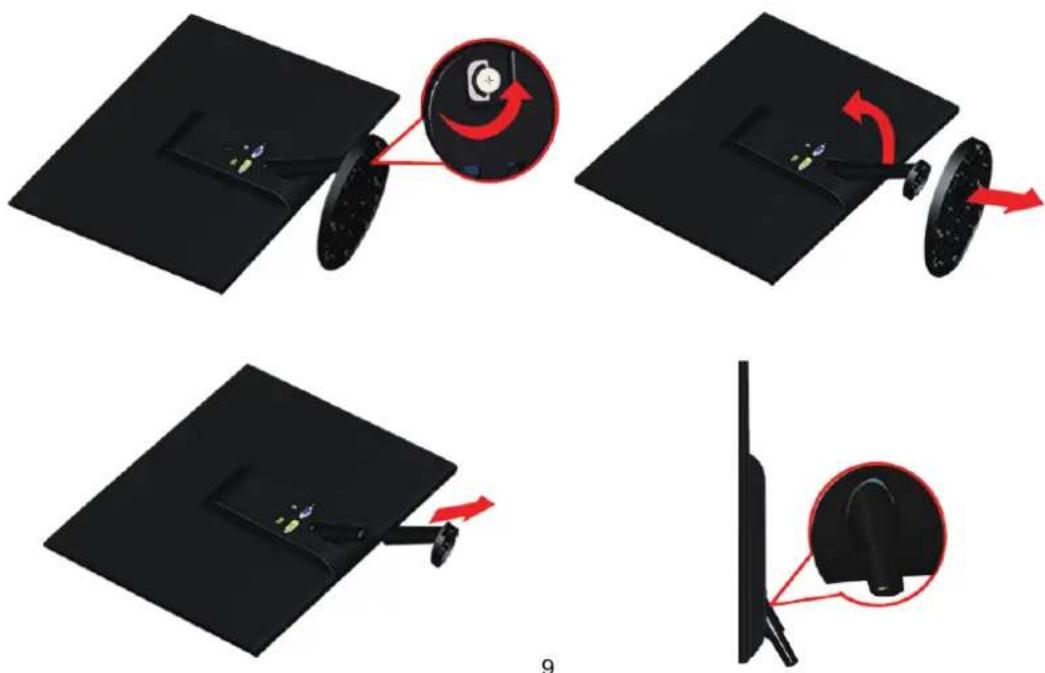

Instalar o suporte e a base

Proceda à instalação ou remoção da base seguindo os passos indicados abaixo.

Configuração:

Remover:

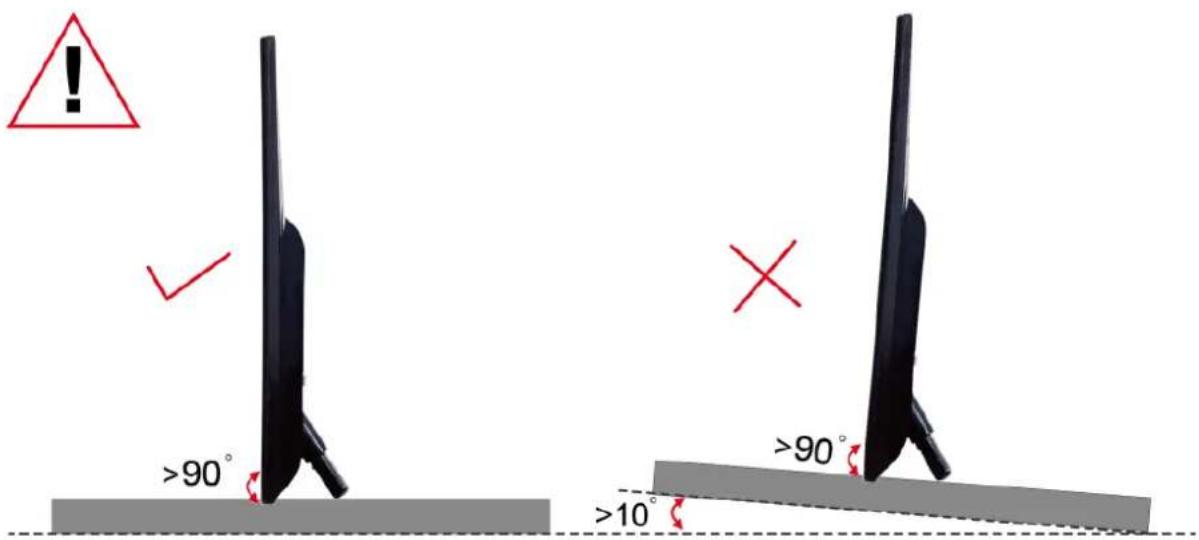

A unidade pode ser utilizada sem base. (Atenção: a unidade deve ser colocada numa superfície. Qualquer superfície irregular ou desnivelada poderá provocar danos na unidade ou ferimentos no utilizador).

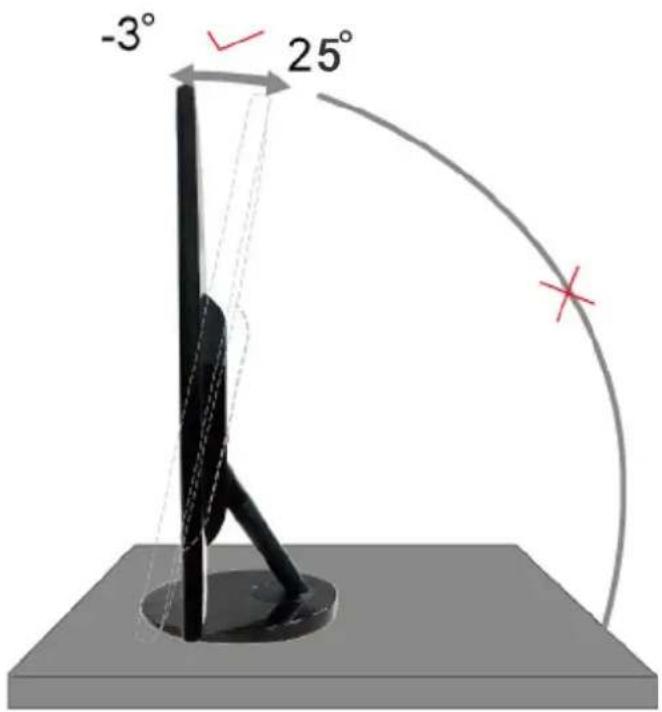

Ajustar o ângulo de visão

Para um óptimo ângulo de visualização recomendamos-lhe que se coloque em frente do monitor, de seguida ajuste o ângulo do monitor conforme preferir.

Segure na base de forma a não derrubar o monitor durante o ajuste do ângulo de visualização.

É possível ajustar o ângulo do monitor de -3° a 25°.

-3° 25°

NOTA:

Não toque no ecrã LCD enquanto estiver a ajustar o ângulo do monitor. Isto pode danificar ou quebrar o ecrã.

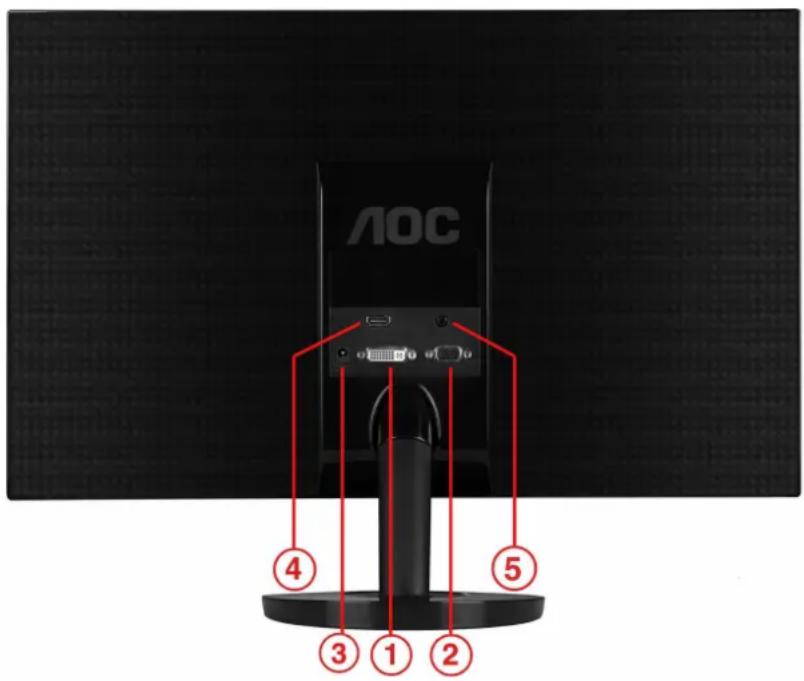

Ligar o monitor

Conexões de cabos na parte traseira do monitor e do computador:

Para proteger o equipamento, desligue sempre o PC e o monitor LCD antes de efectuar as ligações.

1 Ligue o cabo de alimentação à porta CA existente na parte de trás do monitor.
2 Ligue uma das extremidades do cabo D-Sub de 15 pinos à parte de trás do monitor e ligue a outra extremidade à porta D-Sub do computador.
3 (Opcional – Requer uma placa de vídeo com porta DVI) – Ligue uma das extremidades do cabo DVI à parte de trás do monitor e ligue a outra extremidade à porta DVI do computador.
4 Ligue uma das extremidades do cabo HDMI à parte de trás do monitor e ligue a outra extremidade à porta HDMI do computador.
5 Ficha para auriculares: Esta porta está disponível apenas quando estiver ligado um cabo HDMI.
6 Ligue o monitor e o computador.

Se o monitor apresentar uma imagem, a instalação está concluída. Se o monitor não exibir nenhuma imagem, consulte a Resolução de problemas.

Ajustes

Definição da resolução óptima

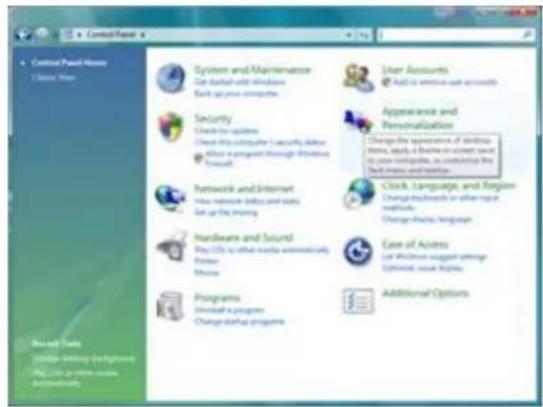

Windows Vista

Para Windows Vista:

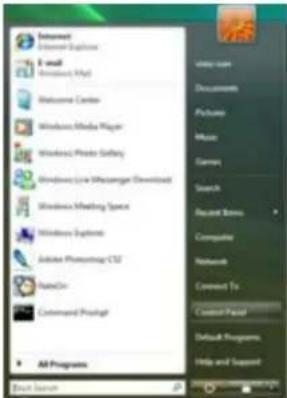

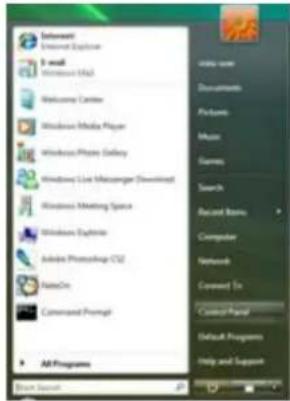

1 Clique em Iniciar.

2 Clique em Painel de controlo.

Internet Internet Explorer E-mail Microsoft Teams Welcome Cardier Windows Alibaba Manager Windows Printer Gallery Windows Live Miscellaneous Download Windows Networking Spot Windows Options Adobe Photoshop CS2 NameCn Command Prescript All Programs View-com Documents Pictures Music Gamma Search Recent Bits Compatible Network Comment To Custom Panel Default Programs Help and Support

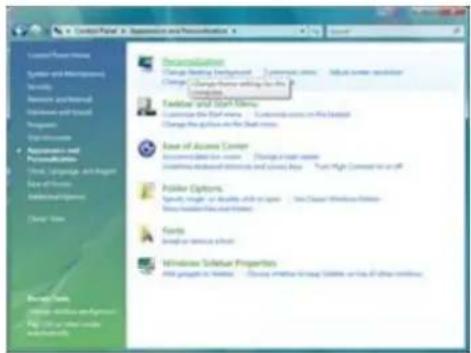

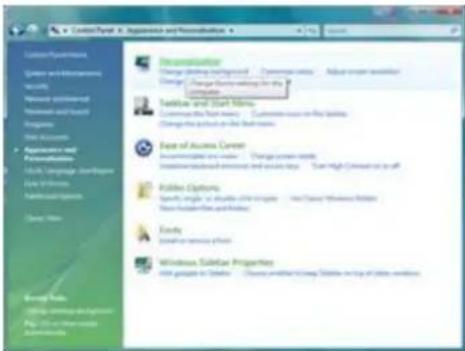

3 Clique em Personalização.

4 Clique em Personalização

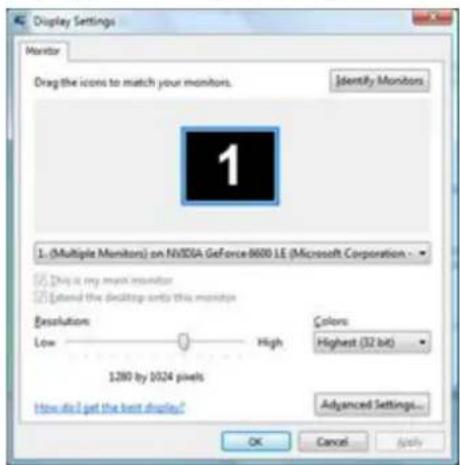

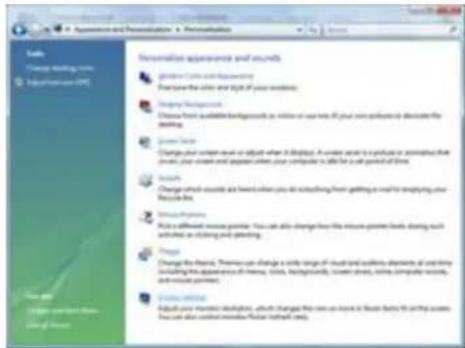

5 Clique em Definições de visualização.

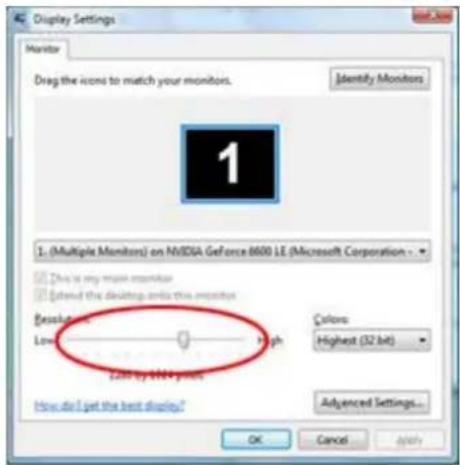

6 Defina a Barra deslizante da resolução para 1920x1080

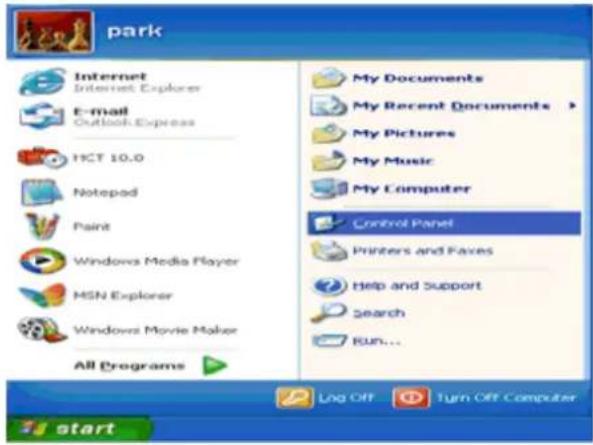

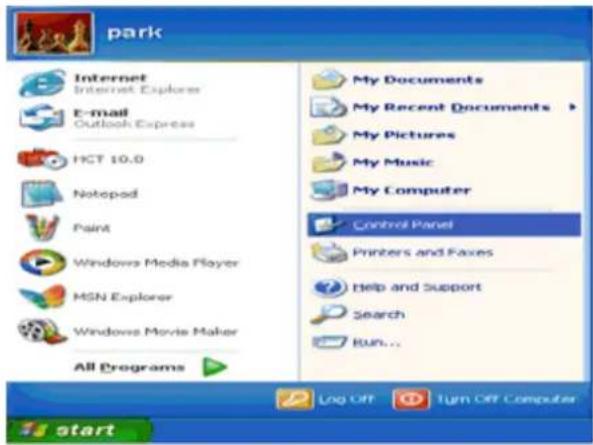

1 Clique em Iniciar.

park Internet Internet Explorer E-mail Outlook Express HCT 10.0 Notepad Paint Windows Media Player MSN Explorer Windows Movie Maker All Programs My Documents My Recent Documents > My Pictures My Music My Computer Control Panel Printers and Faxes help and Support Search Run... Log Off Turn Off Computer start

2 Clique em Definições.

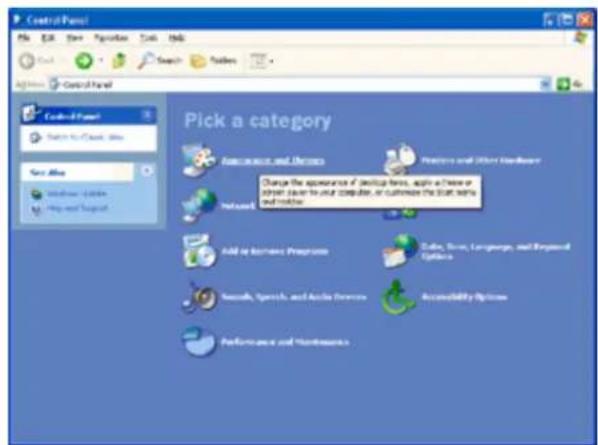

3 Clique em Painel de controlo.

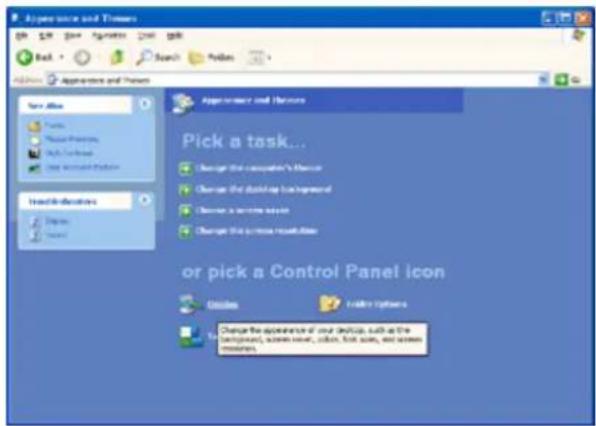

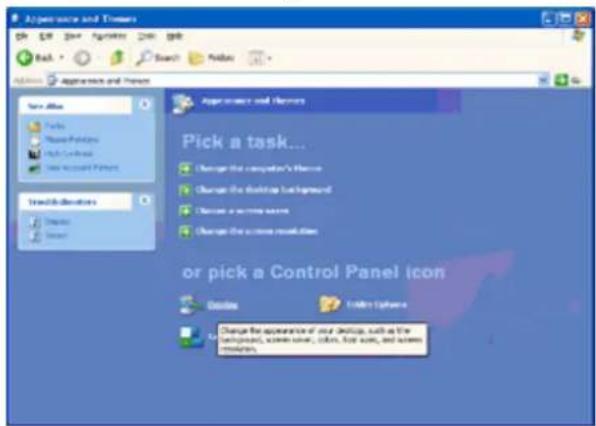

4 Clique em Aspecto e temas.

5 Faça duplo clique em Visualização.

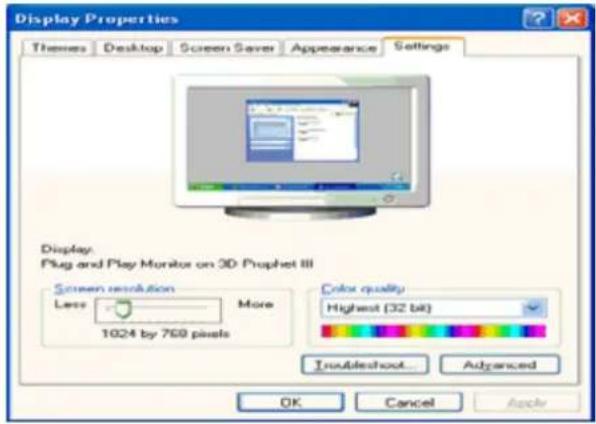

6 Clique em Definições.

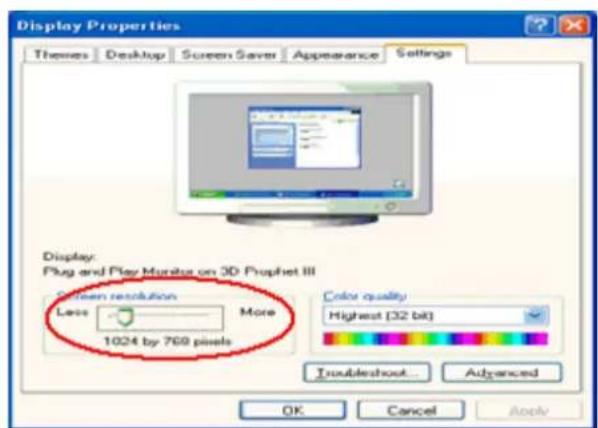

7 Defina a Barra deslizante da resolução para 1920x1080

1 Clique em Iniciar.
2 Clique em Definições.
3 Clique em Painel de controlo.
4 Faça duplo clique em Visualização.
5 Clique em Definições.
6 Defina a Barra deslizante da resolução para 1920x1080

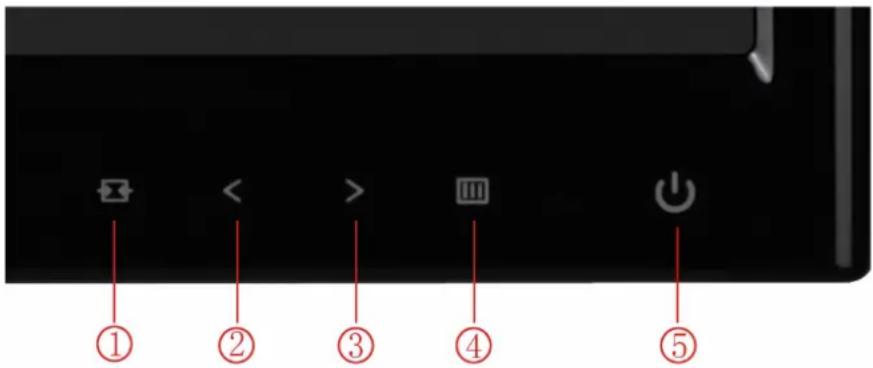

Teclas de atalho

Mantenha premido o botão de Energia para desligar o monitor.

Menu/Entrar

Prima para exibir o menu OSD ou confirmar a selecção.

Modo Eco (DCR)/ -

Mantenha premida a tecla Eco para seleccionar o modo de brilho Eco quando o menu OSD não estiver activado (a tecla de atalho do modo Eco poderá não estar disponível em todos os modelos).

botão de função 4:3 ou relação de imagem panorâmica / Volume

Aquando da ausência de OSD, prima > continuamente para mudar para 4:3 ou relação de imagem panorâmica.

(Se o tamanho do ecrã do produto for 4:3 ou a resolução do sinal de entrada tiver um formato panorâmico, a tecla de atalho estará desactivada e apenas estará disponível para a entrada VGA) Com a entrada HDMI activada, prima repetidamente a tecla de atalho para activar o Volume e prima o botão para Cima ou para Baixo para alterar o ajuste, prima o botão Menu para confirmar e sair do menu OSD. Isto é possível apenas para a entrada HDMI.

Auto / Sair

Quando o OSD está encerrado, prima continuamente a tecla Auto/Fonte durante cerca de 2 segundos para executar a configuração automática. Quando o OSD está encerrado, premir a tecla Auto/Fonte torna-a a tecla rápida para a fonte (Apenas para modelos com duas ou mais entradas).

Configuração do OSD

Instruções básicas e simples com as teclas de controlo.

AOC

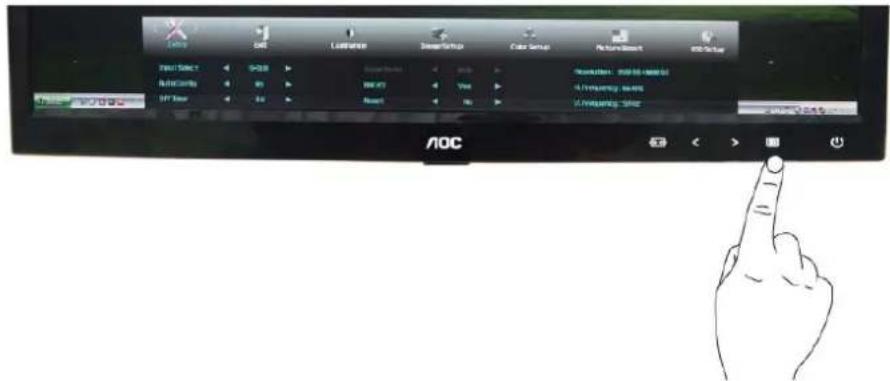

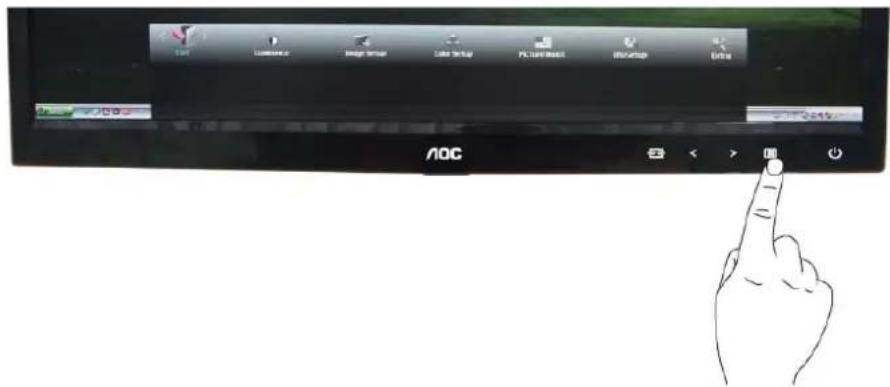

1. Prima MENU-button (botão MENU) para activar a janela do menu OSD.

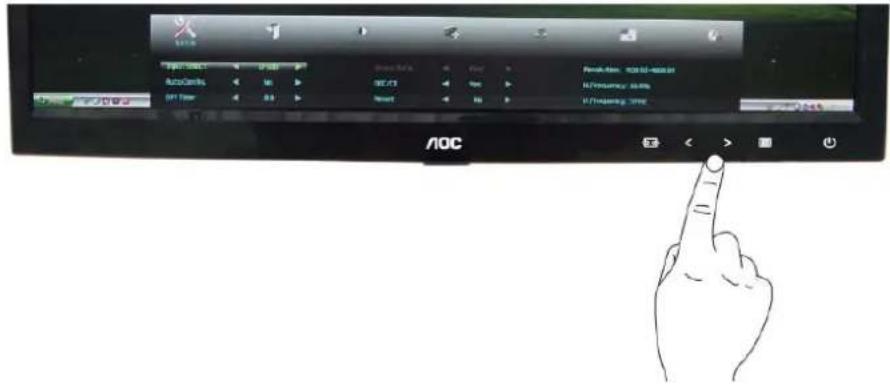

2. Prima < ou > para navegar pelas funções. Quando a função desejada estiver seleccionada, prima o MENU-button (botão MENU) para activar o submenu. Quando a função desejada estiver seleccionada, prima o MENU-button (botão MENU) para a activar.
3. Prima < ou > para alterar as definições da função seleccionada. Prima < ou > para seleccionar outra função no submenu. Prima o botão AUTO para sair. Se desejar ajustar qualquer outra função, repita os passos 2-3.
4. Função de bloqueio do OSD: Para bloquear o OSD, mantenha premido o ☐ MENU-button (botão MENU) enquanto o monitor está desligado e depois prima o botão de energia para ligar o monitor. Para desbloquear o OSD - mantenha premido o ☐ MENU-button (botão MENU) enquanto o monitor está desligado e depois prima o botão de energia para ligar o monitor.

Notas:

1. Se o produto possuir apenas uma entrada de sinal, o item "Input Select (Seleccionar entrada)" não poderá ser ajustado.
2. Se o tamanho do ecrã for 4:3 ou a resolução da entrada de sinal for de formato panorâmico, o item "Image Ratio Proporção da imagem)" não poderá ser ajustado.
3. Quando uma das funções DCR, Intensificar cor e Intensificar Imagem for activada, as outras duas serão desactivadas..

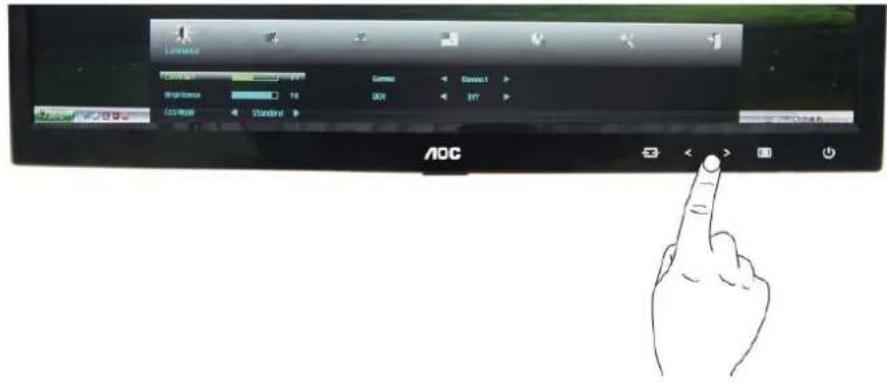

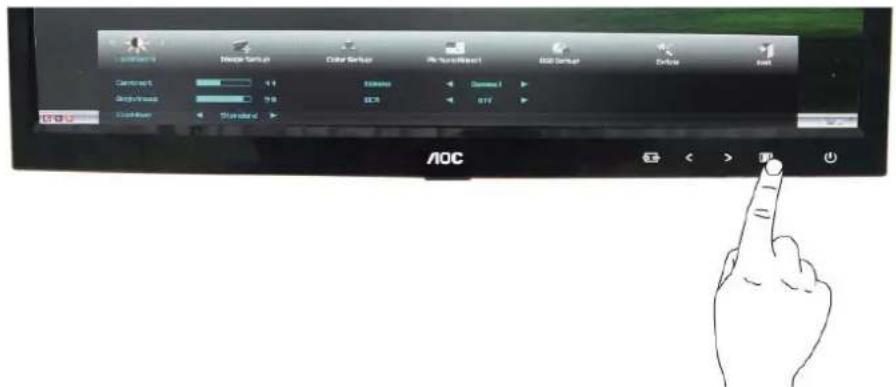

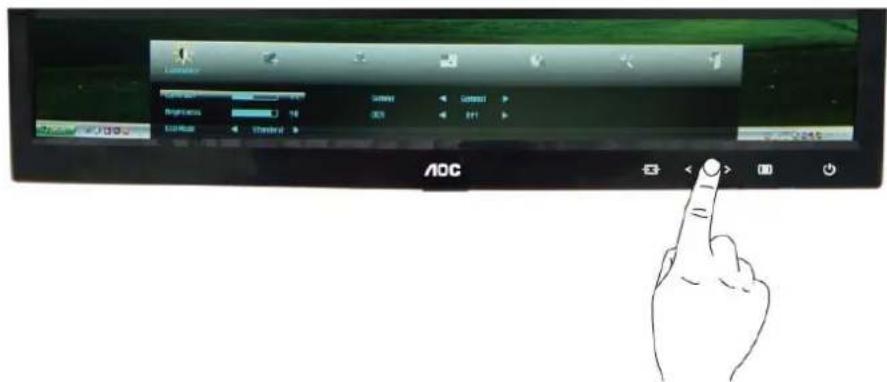

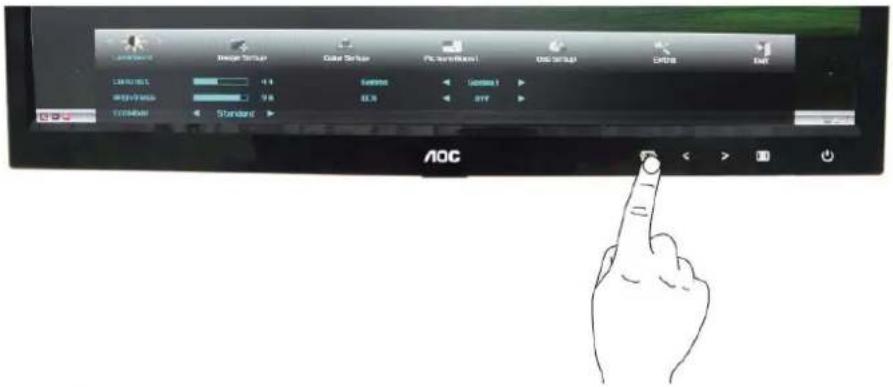

Luminância

1

Prima < ou > para seleccionar (Luminância), e Prima para aceder.

3

Prima < ou > para seleccionar o submenu, e prima para aceder.

4

Prima < ou > para ajustar

5

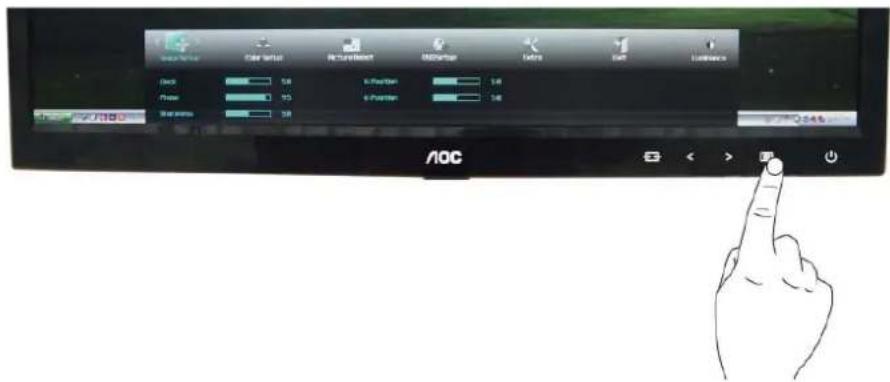

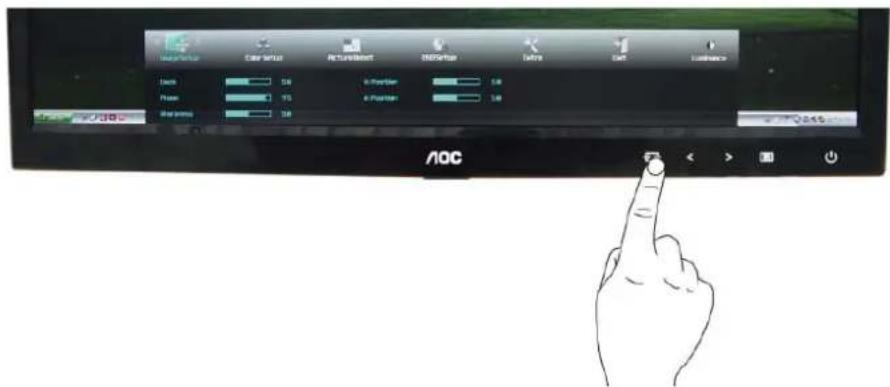

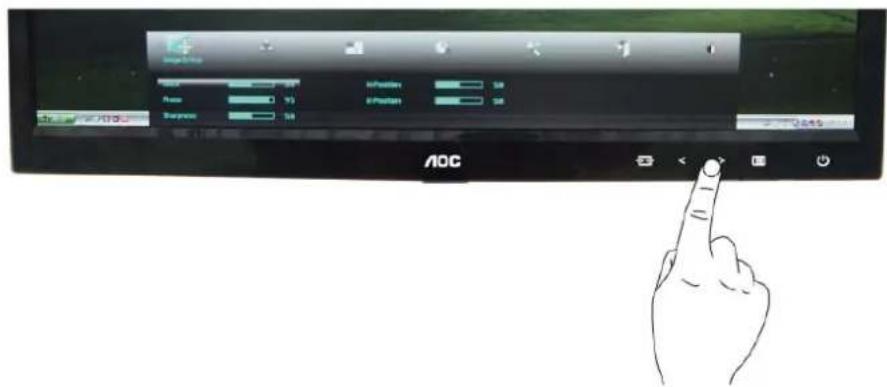

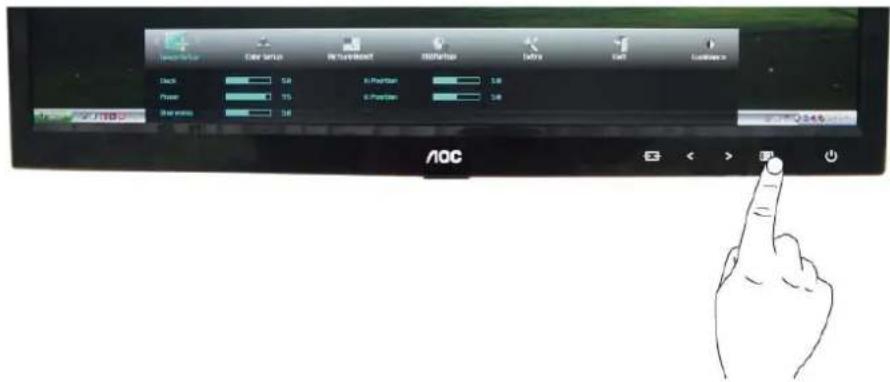

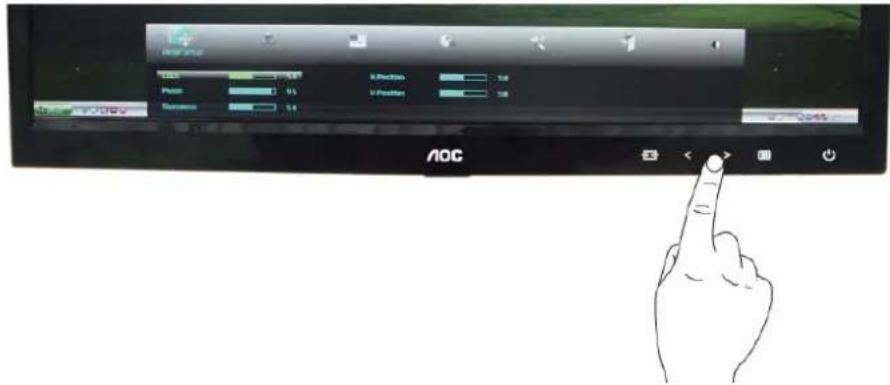

Configuração da imagem

1

Display Color Recruvment Balance Extra Left Balance Deck 58 6-Position 3.6 Flow 50 6-Position 3.6 Balance 58 AOC < > +

Prima ☐ (Menu) para apresentar o MENU.

2

Prima < ou > para seleccionar (Configuração da imagem), e Prima para aceder.

3

AOC 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.125

Prima < ou > para seleccionar o submenu, e prima Ⅲ para aceder.

4

Prima < ou > para ajustar

5

	Clock	0-100	Ajustar clock da imagem para reduzir ruído de linhas verticais.
	Foco	0-100	Ajustar fase da imagem para reduzir ruído de linhas horizontais
	Brilho 0-100	Ajusta a Brilho da imagem.
	Posição H	0-100	Ajusta a posição horizontal da imagem.
	Posição V	0-100	Ajustar a posição vertical da imagem.

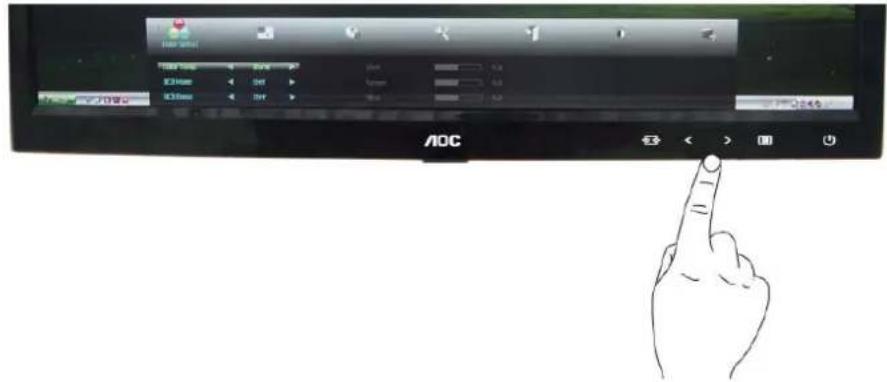

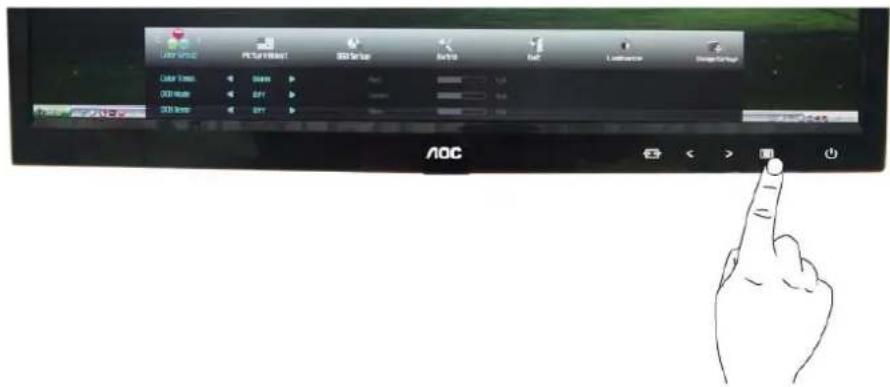

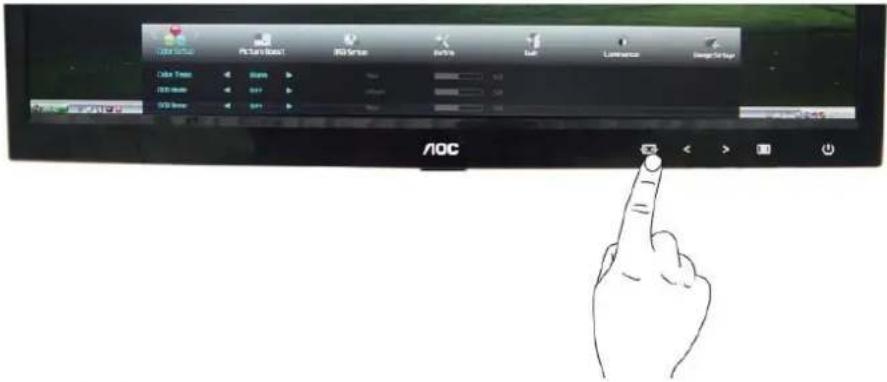

Temperatura da Cor

1

Prima < ou > para seleccionar (Temperatura da Cor), e Prima III para aceder.

3

Audio Drive OFF: 100% OFF: 50% OFF: 100% OFF: 150% OFF: 200% OFF: 250% OFF: 300% OFF: 350% OFF: 400% OFF: 450% OFF: 500% OFF: 550% OFF: 600% OFF: 650% OFF: 700% OFF: 750% OFF: 800% OFF: 850% OFF: 900% OFF: 950% OFF: 1000% AOC < > + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + AOC

Prima < ou > para seleccionar o submenu, e prima ▢ para aceder.

4

Prima < ou > para ajustar

5

Color Mode Photo Mode RGB Mode Audio Audio Language Image Setup Color Mode Audio Audio AOC

Prima

sair.

	Color setup.	Morna Rechamar temperatura morna da cor do EEPROM.
		Activar relação de contraste dinâmica		Repor a temperatura da cor para normal a partir da especificação EEPROM.
		Fria		Rechamar temperatura fria da cor do EEPROM.
		sRGB		Repor temperatura da cor para SRGB a partir da especificação EEPROM.
		Utilizador	vermelho Ganho vermelho do registro digital.
			verde Ganho verde do registro digital.
			azul Ganho azul do registro digital.
	DCB Mode	Optimizar ao máximo	Optimizar ao máximo	Desactivar ou activar o modo de optimização máxima
		Tom de pele natural	Tom de pele natural	Desactivar ou activar o modo de tom de pele natural
		Campo verde	Campo verde Desactivar ou activar o modo de campo verde
		Céu azul	Céu azul	Desactivar ou activar o modo de céu azul
		Detectar automaticamente	Detectar automaticamente	Desactivar ou activar o modo de detecção automática
	DCB Demo	Demonstração Desactivar ou activar a demonstração

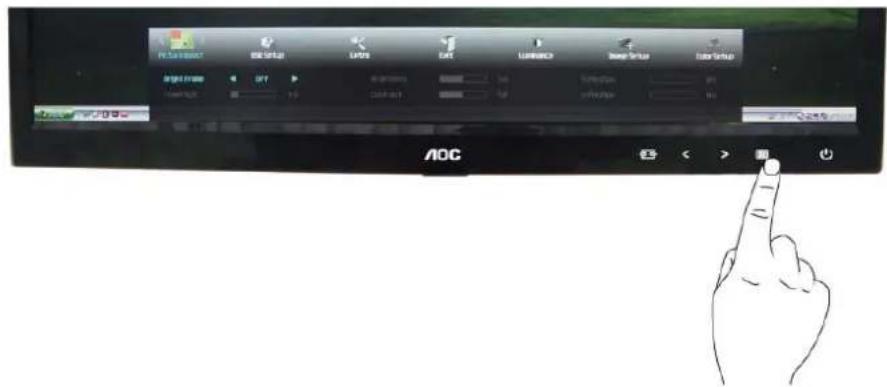

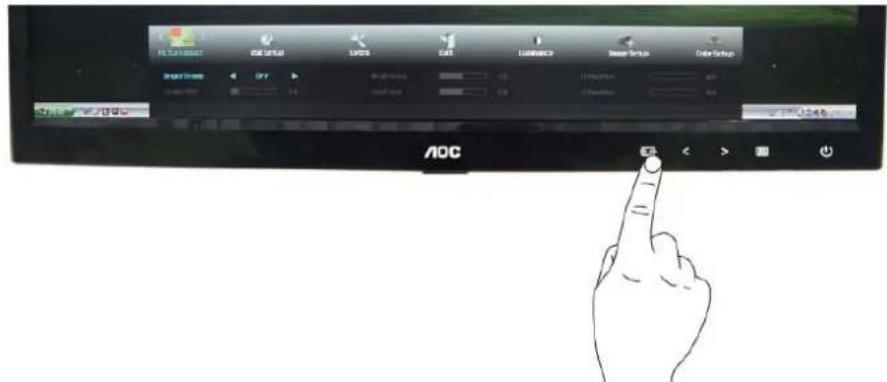

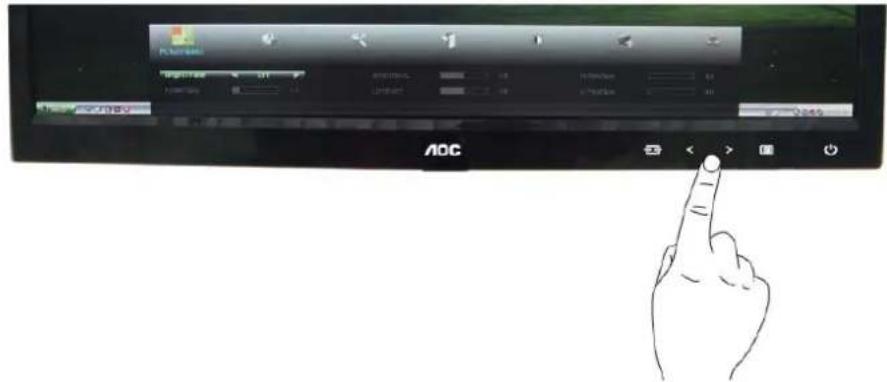

Melhoria de Imagem

1

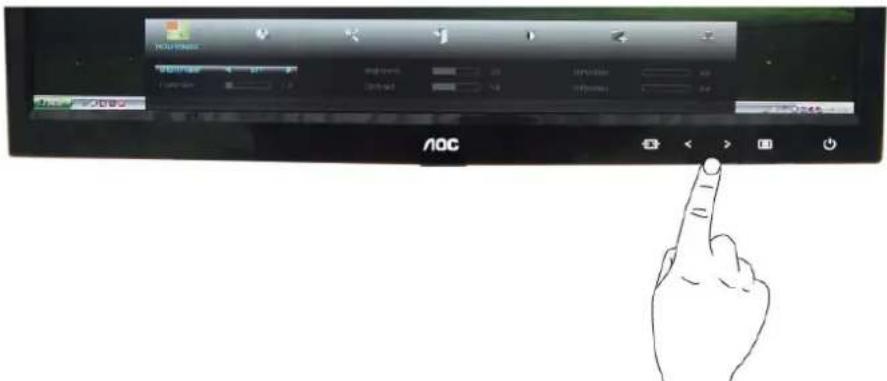

Prima < ou > para seleccionar (Melhoria de Imagem), e Prima para aceder.

3

Prima < ou > para seleccionar o submenu, e prima Ⅲ para aceder.

4

Prima < ou > para ajustar

5

	Tamanho da moldura	14-100	Ajustar tamanho da moldura
	Brilho	0-100	Ajustar tamanho da moldura
	Contraste	0-100	Ajustar contraste da moldura
	Posição H	0-100	Ajustar posição horizontal da moldura
	Posição V 0-100 Ajustar posição vertical da moldura
	Moldura brilhante	on or off	Desactivar ou activar moldura brilhante

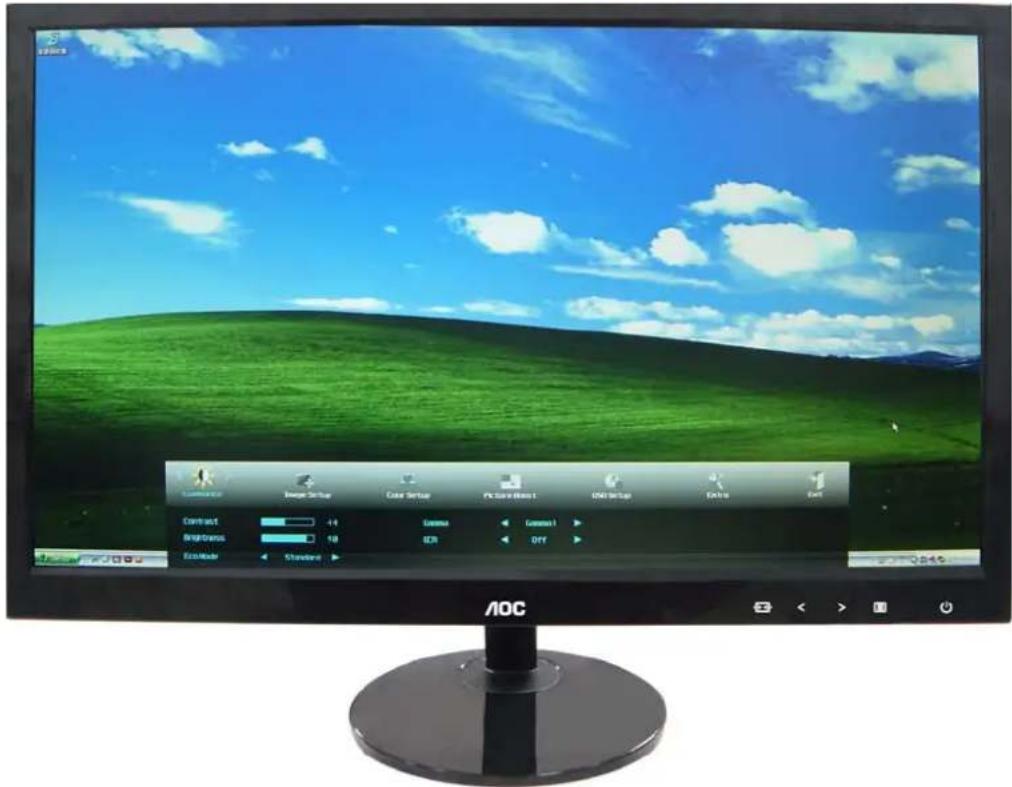

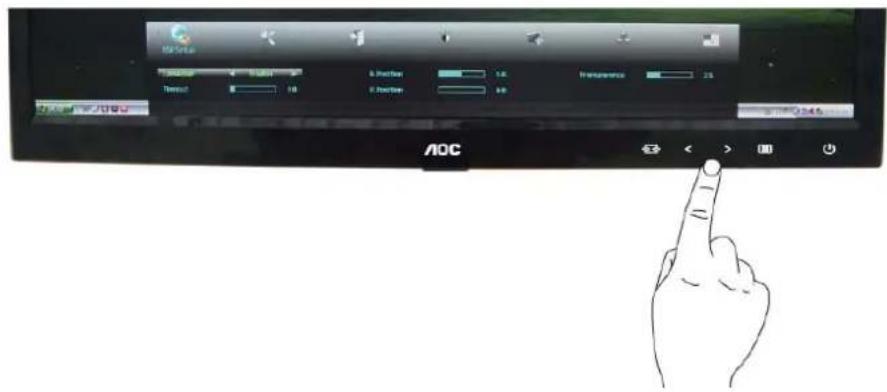

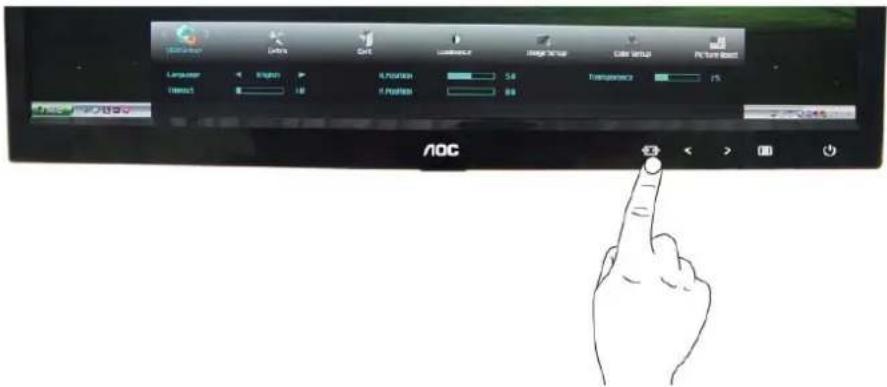

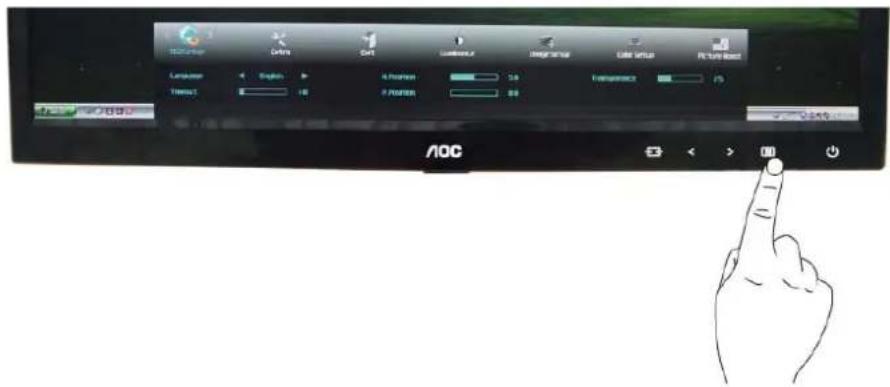

Configuração do OSD

1

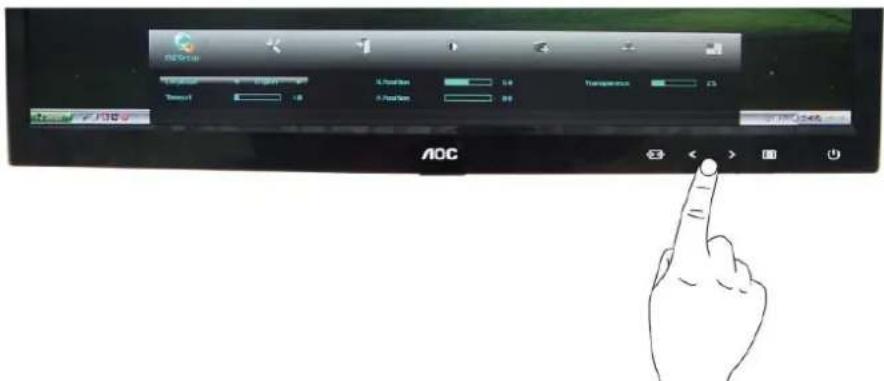

Prima < ou + para seleccionar (Configuração do OSD), e Prima para aceder.

3

AOC

Prima < ou > para seleccionar o submenu, e prima Ⅲ para aceder.

4

M200 Tension 1.0 Tension 1.0 AOC < > OK

Prima < ou > para ajustar

5

Control Guru Grt Audio n Image 3x10 Color 3x10 PS/PS/8007 Language English 4 Position 5.6 Transparency 7% Tirect 1.6 4 Position 8% AOC < > + - + - + -

Prima para sair.

	Posição H
	Posição V	0-100	Ajusta a posição horizontal do OSD.
	Tempo	0-100	Ajustar a posição vertical do OSD.
	Transparência	5-120	Ajustar o tempo do OSD.
	Idioma	0-100 Ajustar a transparência do OSD

Extra

1

Laser Laser Laser/Resistor Cerip Setup R200000000000000000000000000000000000000000000000000000000000000000000000000000000000000 PUBI 1683 PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI PUBI AOC < > + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

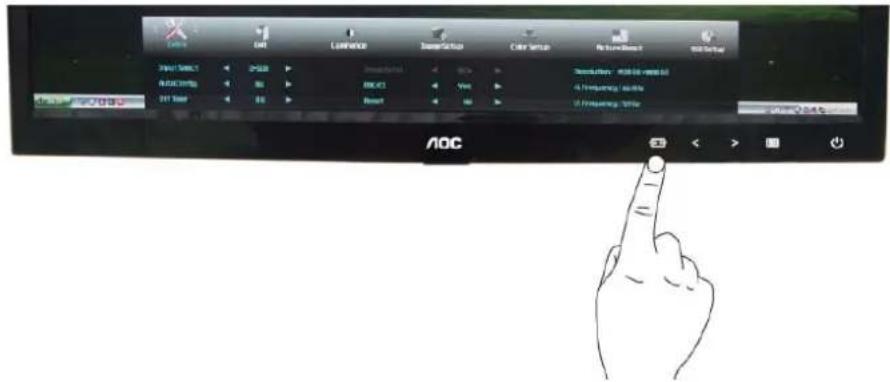

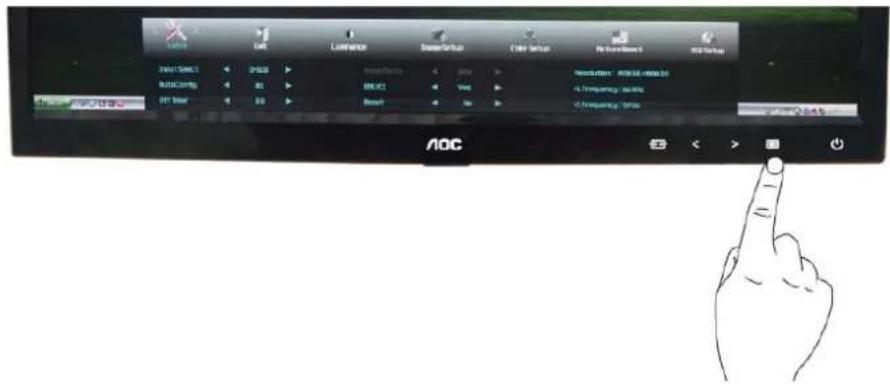

Prima (Menu) para apresentar o MENU.

2

Prima < ou > para seleccionar o submenu, e prima Ⅲ para aceder.

4

AudioCamilla OFF Time AOC +/-

Prima < ou > para ajustar

5

Control DIME Landscape Audio Setup Color Setup NoiseReset Audio Setup Print Tools 2PSB AudioInput 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 100 Random 10 + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Prima para sair.

	ISeleção de entrada	Auto	Seleccionar detecção automática do sinal de entrada
		Analógica	Seleccionar origem de sinal analógico como entrada
		Digital	Seleccionar origem de sinal digital como entrada
		HDMI	Seleccione a fonte de sinal HDMI como entrada
	Auto Config	Analógica	Seleccionar origem de sinal analógico como entrada
	Tempo Desligar	0~24horas	Seleccionar a temposrização para desligar o monitor.
	Tamanho da imagem	larga ou 4:3	Escolha o formato largo ou de 4:3 para ver a imagem
	DDC/CI	Sim ou Não	Activar/Desactivar a função DDC/CI
	Redefinir	Sim ou Não	Repor predefinições do menu
	Informações		Mostrar informação da origem da imagem principal e da imagem secundária

Sair

1

Estado Cor do LED
Modo energia plena azul
Modo ativo-desligado Iaranja

Controlador

Controlador do monitor

Windows 2000

1. Inicie o Windows® 2000;
2. Clique no botão "Iniciar", aponte para "Definições" e clique em "Painel de controlo";
3. Faça duplo clique sobre o ícone "Monitor";
4. Seleccione o separador "Definições" e clique em "Avançadas...";
5. Clique no botão ""Monitor": se o botão "Propriedades" estiver inactivo, significa que o monitor não estiver configurado correctamente. Pare a instalação. Se o botão "Propriedades" estiver activo, clique no botão "Propriedades". Siga os passos seguintes;
6. Clique em "Controlador", clique em "Actualizar o controlador..." e a seguir clique no botão "Seguinte";
7. Seleccione "Apresentar uma lista de controladores conhecidos para este dispositivo", de forma a que possa seleccionar um controlador específico. Clique em "Seguinte" e a seguir clique em "Com disquete...";
8. Clique no botão "Procurar..." e seleccione a unidade F: (unidade de CD-ROM);
9. Clique no botão "Abrir" e a seguir clique no botão "OK";
10. Seleccione o modelo do seu monitor, clique no botão "Seguinte" e volte a clicar no botão "Seguinte";
11. Clique no botão "Concluir" e a seguir clique no botão "Fechar";
    Se conseguir visualizar a janela "Não foi encontrada nenhuma assinatura digital", clique no botão "Sim".

Windows ME

1. Inicie o Windows® Me;
2. Clique no botão "Iniciar", aponte para "Definições" e clique em "Painel de controlo";
3. Faça duplo clique sobre o ícone "Monitor";
4. Seleccione o separador "Definições" e clique em "Avançadas...";
5. Clique no botão "Monitor" e a seguir clique no botão "Alterar...";
6. Seleccione "Especifique a localização do controlador (avançado)" e clique no botão "Seguinte";
7. Seleccione "Apresentar uma lista de todos os controladores existentes numa localização específica", de forma a seleccionar o controlador que pretende. Clique em "Seguinte" e a seguir clique em "Com disquete...";
8. Clique no botão "Procurar...", seleccione a unidade F: (unidade de CD-ROM) e clique no botão "OK";
9. Clique no botão "OK", seleccione o modelo do seu monitor, clique no botão "Seguinte" e torne a clicar no botão "Seguinte";
10. Clique no botão "Concluir" e a seguir clique no botão "Fechar."

Windows XP

1. Inicie o Windows® XP
2. Clique no botão 'Iniciar' e depois clique em 'Painel de controlo'.

park Internet Internet Explorer E-mail Outlook Express HCT 10.0 Notepad Paint Windows Media Player MSN Explorer Windows Movie Maker All Programs My Documents My Recent Documents > My Pictures My Music My Computer Control Panel Printers and Faxes Help and Support Search Run... Log Off Turn Off Computer start

1. Seleccione e clique na categoria 'Aspecto e temas'

1. Clique no item 'Visualização'.

1. Seleccione o separador 'Definições' depois clique no botão 'Avançado'.

1. Seleccione o separador 'Monitor'

2. Se o botão 'Propriedades' estiver desactivado, significa que o seu monitor está correctamente configurado. Por favor pare a instalação.

3. Se o botão 'Propriedades' estiver activado, clique no botão 'Propriedades'.

Siga os passos abaixo.

1. Clique no separador 'Controlador' e depois clique no botão 'Actualizar controlador...'.

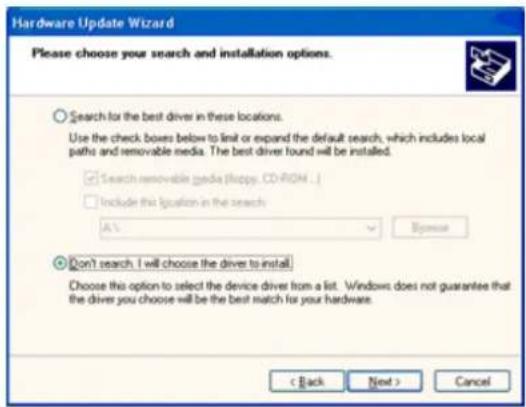

1. Seleccione o botão de opção 'Instalar a partir de uma lista ou de uma localização específica (avançadas)' e depois clique no botão 'Seguinte'.

1. Seleccione o botão de opção 'Não procurar. Eu escolherei o controlador a instalar'. Depois clique no botão 'Seguinte'.

1. Clique no botão "Colocar disco..." e, depois, clique no botão "Procurar...". Seguidamente, seleccione a unidade adequada F: (Unidade de CD-ROM).

1. Clique no botão "Abrir" e, seguidamente, no botão "OK".
2. Escolha o modelo do monitor e clique no botão "Seguinte".
3. Se visualizar a mensagem “não passou o teste Windows® Logo para verificação da sua compatibilidade com o Windows® XP”, clique no botão “Continuar mesmo assim”.
4. Clique no botão "Terminar" e, depois, escolha o botão "Fechar".
5. Clique no botão "OK" e, depois, novamente no botão "OK" para fechar a caixa de diálogo Propriedades do monitor.

Windows Vista

1. Clique em "Iniciar" e "Painel de controlo". Depois, faça duplo clique em "Aspecto e personalização".

Internet Internet Explorer 1 meal Windows (M) Welcome Center Windows Media Player Windows Phone Gallery Windows Live Wireless Download Windows Meeting Space Windows Eclipse Adobe Photoshop CS2 NameOn Command Prompt All Programs Start Search Data list Documents Programs Music Games Search Recent Home Computer Networks Connected On Control Panel Default Programs Help and Support

1. Clique em "Personalização" e depois em "Definições de visualização".

1. Clique em "Definições avançadas...".

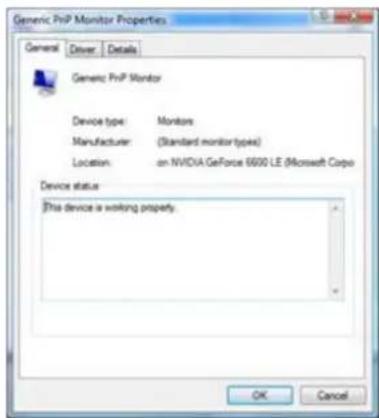

1. Clique em "Propriedades" no separador "Monitor". Se o botão "Propriedades" estiver desactivado, significa que a configuração do monitor está concluída. O monitor está pronto a ser utilizado.

Se for exibida a mensagem "O Windows necessita...", como indicado na caixa abaixo, clique em "Continuar".

1. Clique em "Actualizar controlador" no separador "Controlador".

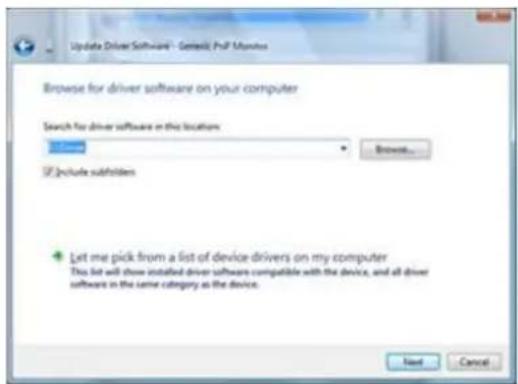

1. Marque a caixa "Procurar software do controlador no computador" e clique em "Permitir a escolha a partir de uma lista de controlador de dispositivos no computador".

1. Clique no botão 'Disco...', depois clique no botão 'Procurar...' e seleccione o controlador apropriado F:\Driver (Unidade de CD-ROM).
2. Seleccione o modelo do seu monitor e clique no botão 'Seguinte'.
3. Clique em "Fechar" → "Fechar" → "OK" → "OK" nos ecrãs seguintes exibidos em sequência.

Windows 7

1. Iniciar o Windows® 7

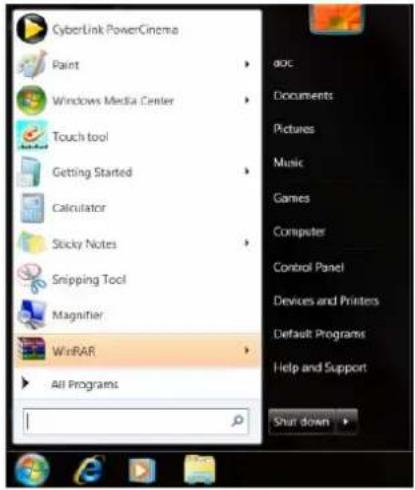

2.Clique no botão 'Iniciar' e depois clique em 'Painel de Controlo'.

CyberLink PowerCinema Paint Windows Media Center Touch tool Getting Started Calculator Sticky Notes Snipping Tool Magnifier WinRAR All Programs doc Documents Pictures Music Games Computer Control Panel Devices and Printers Default Programs Help and Support Shut down

1. Clique no ícone 'Visualização'.

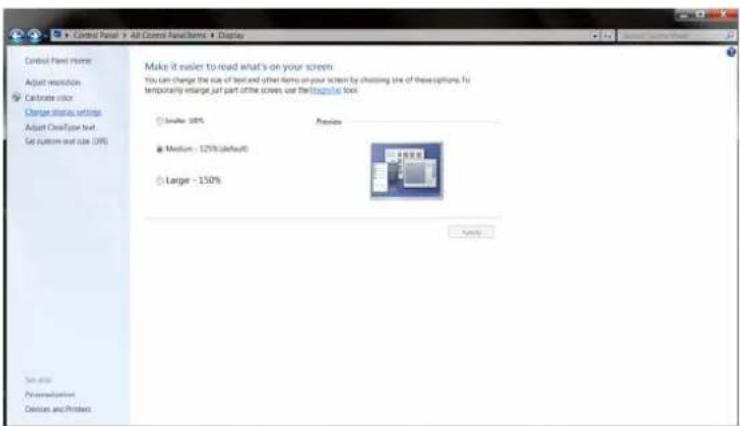

1. Clique no botão "Alterar definições de visualização".

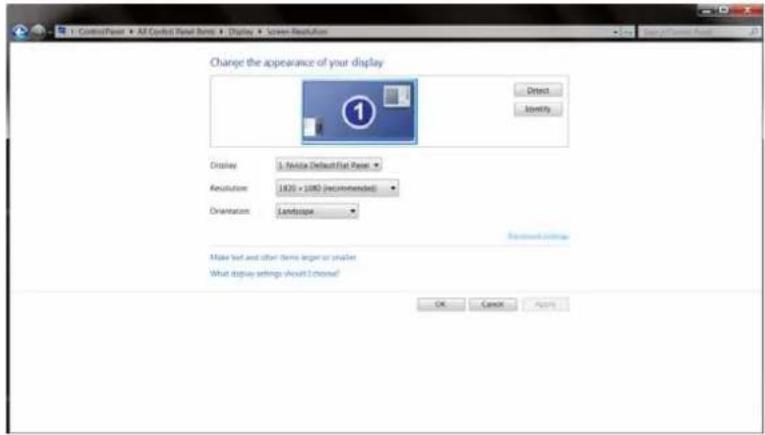

5. Clique no botão "Definições Avançadas".

6. Clique no separador "Monitor" e depois clique no botão "Propriedades".

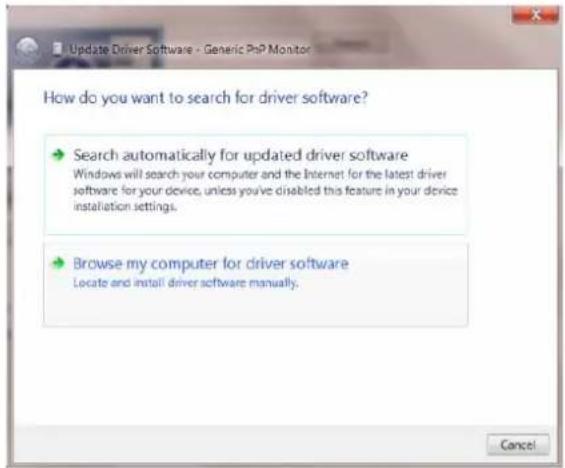

1. Abra a janela "Actualizar Software de Controlador de Monitor PnP" ao clicar em "Actualizar Controlador..." e depois clique no botão "Procurar no computador por software de controlador".

1. Seleccione "Deixar-me escolher da lista de controladores no meu computador".

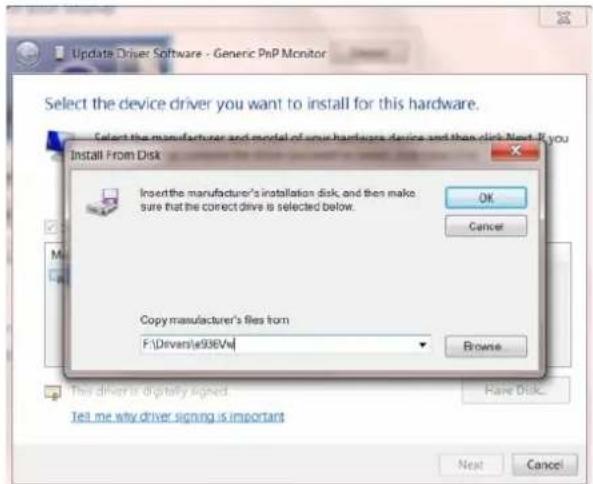

1. Clique no botão "Disco". Clique em "Procurar" e navegue para o seguinte directório. X:\Driver\module name (em que X é a letra da unidade correspondente à unidade de CD-ROM).

1. Seleccione o ficheiro "xxx.inf" e clique no botão "Abrir". Clique no botão "OK".
2. Seleccione o modelo do seu monitor e clique no botão “Seguinte”. Os ficheiros serão copiados do CD para o disco rígido.
3. Feche todas as janelas abertas e retire o CD.
4. Reinicie o sistema. O sistema seleccionará automaticamente a taxa de actualização máxima e os Perfis de Cor Correspondentes.

i-Menu

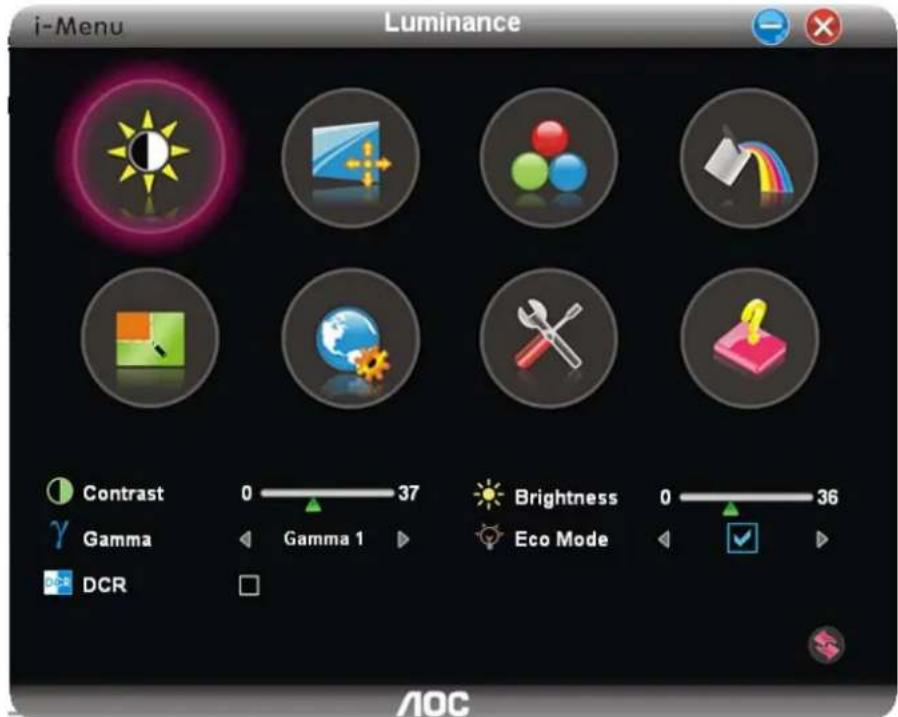

Bem-vindo ao software “i-Menu” da AOC. O i-Menu facilita o ajuste das definições de visualização do seu monitor através dos menus mostrados no ecrã em vez dos botões existentes no monitor. Clique aqui para configurar o software. Para concluir a instalação, siga as instruções do guia de instalação.

i-Menu Luminance Contrast 0 37 Brightness 0 36 Gamma Gamma 1 Eco Mode DCR

e-Saver

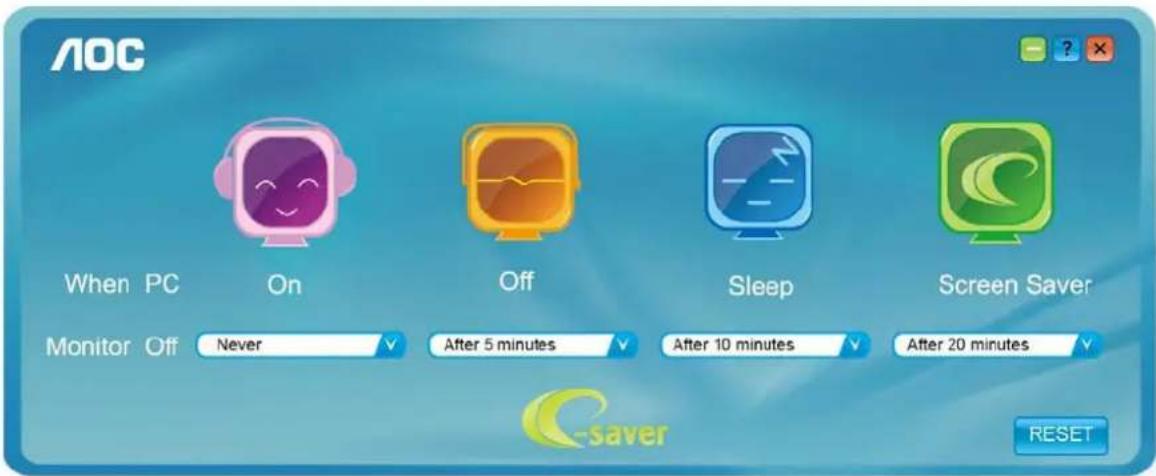

Seja bem-vindo à utilização do software de gestão de energia do monitor AOC e-Saver! O AOC e-Saver dispõe de funções de Encerramento Inteligente para os seus monitores, permitindo-lhe encerrar o monitor de forma temporizada quando o PC está em qualquer estado (Ligado, Desligado, Em suspensão, ou com a Protecção de Ecrã); o tempo de encerramento efectivo depende das suas preferências (veja o exemplo abaixo). Clique em "driver/e-Saver/setup.exe" para iniciar a instalação do software e-Saver; siga as instruções do assistente para completar a instalação do software.

Pode escolher para qualquer uma das quatro opções de estado no menu pendente a temporização pretendida (em minutos) para que o seu PC encerre automaticamente. Veja o exemplo abaixo:

1) O monitor nunca encerra quando o PC está ligado.
2) O monitor encerra automaticamente 5 minutos após o PC ser desligado.
3) O monitor encerra automaticamente 10 minutos após o PC entrar no modo de suspensão/poupança de energia.
4) O monitor encerra automaticamente 20 minutos após a apresentação da protecção de ecrã.

Pode clicar em "RESET" para restaurar as predefinições do e-Saver apresentadas abaixo.

Bem-vindo ao software "Screen+" da AOC. O software Screen+ é uma ferramenta para divisão do ambiente de trabalho, este é dividido em várias secções cada uma com uma janela diferente. Para aceder à janela pretendida basta arrastá-la para a secção correspondente. Esta ferramenta suporta o uso de vários monitores para tornar o seu trabalho muito mais fácil. Siga as instruções de instalação para instalar o software.

□日巳巳巳□目

Resolução de problemas

Problema e pergunta	Soluções possíveis
LEDPOWER não está aceso (ON)	Verifique se o botão liga/desliga está na posição LIGADO (ON) e se o cabo de alimentação está conectado em uma tomada aterrada e ao monitor.
Não aparece qualquer imagem no ecrã	O cabo de alimentação está correctamente ligado? Verifique se o cabo está ligado correctamente e se existe fornecimento de energia.O cabo está correctamente ligado?(Ligado com o cabo D-sub)Verifique a ligação do cabo DB-15.Se a alimentação estiver ligada, reinicie o computador para ver se o ecrã inicial (ecrã de início de sessão) pode ser visto.Se o ecrã inicial aparecer (ecrã de início de sessão), proceda ao arranque do computador no modo pretendido (modo de segurança para o Windows ME/XP/2000) e depois altere a frequência da placa de vídeo.(Consulte a secção Definição da resolução óptima)Se o ecrã inicial (ecrã de início de sessão) não aparecer, contacte o centro de assistência ou o vendedor.Consegue ver “Entrada não suportada” no ecrã?Verá esta mensagem quando o sinal da placa de vídeo exceder a resolução e a frequência máxima que o monitor suporta correctamente.Ajuste a resolução e a frequência máximas que o monitor suporta correctamente.Verifique se os drivers AOC do monitor estão instalados (os drivers AOC estão disponíveis em: Aqui).
A imagemestáirregulare aparecem fantasmas	Ajuste os controles de Contraste e de Brilho.Prima para ajustar automaticamente.Verifique se se você está usando um cabo de extensão ou um comutador.Recomendamos-lhe que ligue o monitor directamente ao conector de saída da placa de vídeo existente na parte de trás .
A imagem salta, cintila ou apresenta padrões ondulados	Mova os dispositivos elétricos que podem causar interferência elétrica o mais longe possível do monitor.Use a maior taxa de atualização possível para o seu monitor para a resolução escolhida.
O monitorestátravadoem "modo ativo-desligado"	O botão liga/desliga do computador deve estar na posição ON (LIGADO)A placa de vídeo do computador deve estar devidamente introduzida na respectiva ranhura.Verifique se se o cabo de vídeo do monitor está corretamente conectado ao computador.Inspeccione o cabo de vídeo do monitor e certifique-se de que nenhum pino está dobrado.Verifique se o seu computador está operacional pressionando a tecla CAPS LOCK no teclado, enquanto observa o LED CAPS LOCK. O LED deve acender ou apagar após o pressionamento da tecla CAPS LOCK.
Falta de uma das cores primárias (VERMELHO, VERDE ou AZUL)	Inspeccione o cabo de vídeo do monitor e certifique-se de que nenhum pino está danificado.Verifique se se o cabo de vídeo do monitor está corretamente conectado ao computador.
A imagem da tela não está centralizada ou dimensionada apropriadamente	Ajuste a Posição H e a Posição V ou pressione a tecla de atalho (AUTO).
A imagem tem defeitos de cores (o branco não parece branco)	Ajuste a cor RGB ou seleccione a temperatura da cor desejada.
Dist ú rbios horizontais ou verticais na tela	Utilize o modo de encerramento do Windows 95/98/2000/ME/XP, ajuste a frequência e a focagem.Prima para ajustar automaticamente.

Especificações

Especificações gerais

Painel de LCD	Número do modelo e2351Fh
	Sistema de operação LCD TFT a cores
	Tamanho de imagem visível	584.2 mm na diagonal
	Inclinação de pixels	0.0883* RGB(H)mm x 0.265(V)mm
	Vídeo Interface analógica
	Sinc. separada H/V TTL
	Cores exibidas 16.7M de cores
	Dot Clock 170 MHz
Resolução	Faixa de varredura horizontal	30kHz - 83kHz
	Tamanho de varredura horizontal (máximo)	535.7 mm
	Faixa de varredura vertical	50Hz - 76Hz
	Tamanho de varredura vertical (máximo)	311.2mm
	Resolução predefinida ótima	1920 x 1080 (60 Hz)
	Plug & Play VESA DDC2B
	Conector de entrada	VGA/DVI/HDMI
	Sinal de entrada de vídeo Analógico: 0,7Vpp (padrão), 75 OHMs,
	Fonte de alimentação 100-240V~, 50/60Hz
	Consumo de energia	Typical: 32W (Max:36W)
		Em suspensão < 0.5 W
	Tempo Desligar	0~24horas Selecionar a temposrização para desligar o monitor.
CaracterísticasFísicas	Tipo de conector	VGA/DVI/HDMI
	Tipo de cabo de sinal Destacável
	Dimensões & Peso:
	Altura (com a base)	425.5 mm
	Largura	550 mm
	Profundidade	194 mm
	Peso (apenas o monitor)	2.478 kg
	Peso (com embalagem)	4.00 kg
Dados ambientais	Temperatura:
	Em operação	0° a 40°
	Fora de operação	-25°a 55°
	Umidade:
	Em operação	10% a 85% (no condensado)
	Fora de operação	5% a 93% (no condensado)
	Altitude:
	Em operação	0~ 2000 m (0~ 6512 ft)
	Fora de operação	0~ 12192m (0~ 40000 ft)

Modos de exibição predefinidos

SUPORTE	RESOLUÇÃO	Frequência Horizontal (kHz)	Frequência Vertical (Hz)
VGA	640x480@60Hz3	1.469 59.940
	640x480@72Hz3	7.861 72.809
	640x480@75Hz	37.500	75.00
SVGA	800x600@56Hz3	5.156 56.250
	800x600@60Hz3	7.879 60.317
	800x600@72Hz4	8.077 72.188
	800x600@75Hz4	6.875 75.000
XGA	1024x768@60Hz4	8.363 60.004
	1024x768@70Hz5	6.476 70.069
	1024x768@75Hz6	0.023 75.029
SXGA	1280x1024@60Hz	63.981 60.020
	1280x1024@75Hz	79.976 75.025
WXGA+	1440x900@60Hz5	5.935 59.887
	1440x900@60Hz5	5.469 59.901
WSXGA	1680x1050@60Hz	65.290 59.954
	1680x1050@60Hz	64.674 59.883
HD	1920x1080@60Hz	67.500	60.000
***	1280x720@60Hz	45.000	60.000
	1280x960@60HZ	60.000 60.000
IBM MODES
DOS	720x400@70Hz	31.469	70.087
MAC MODES
VGA	640x480@67Hz3	5.000 66.667
SVGA	832x624@75Hz	49.725	74.551
XGA	1024x768@75Hz	60.241	74.927

Atribuições de Pin

Número do pino	Lado com 15 pinos do cabo de sinal	Número do pino	Lado com 15 pinos do cabo de sinal
1 Vídeo -	Vermelho 9 +5V
2	Vídeo -Verde	10 Terra
3	Vídeo -Azul	11 N.C.
4 N.C. 12	Dados seriais - DDC
5 Cabo de detecção 13 Sincronismo horizontal
6 Terra de sinal - Vermelho 14 Sincronismo vertical
7 Terra de sinal -Verde 15 Clock serial - DDC
8 Terra de sinal -Azul

1 9 17 8 16 24

Número do pino	Nome do sinal	Número do pino	Nome do sinal
1	TMDS data 2—	13	TMDS data 3+
2	TMDS data 2+	14	Alimentação +5 V
3	TMDS data 2/4 Shield	15	Terra (para + 5 V)
4	TMDS data 4—	16	Detecção de ligação a quente (Hot plug)
5	TMDS data 4+	17	TMDS data 0—
6	DDC Clock	18	TMDS data 0+
7	DDC Data	19	TMDS data 0/5 Shield
8	N.C.	20	TMDS data 5—
9	TMDS data 1—	21	TMDS data 5+
10	TMDS data 1+	22	TMDS Clock Shield
11	TMDS data 1/3 Shield	23 TMDS	Clock +
12	TMDS data 3—	24	TMDS Clock —

19 17 1 18 2

No do pino	Nome do sinal	No do pino	Nome do sinal	No do pino	Nome do sinal
1	TMDS Data 2+	9	TMDS Data 0	17	Terrra DDC/CEC
2	TMDS Data 2 Shield 10		TMDS Clock +	18	Alimentação +5 V
3	TMDS Data 2	11	TMDS Clock Shield	19	Detecção de ligação a quente (Hot plug)
4	TMDS Data 1+	12	TMDS Clock
5	TMDS Data 1 Shield	13	CEC
6	TMDS Data 1	14	Reservado (N.C. no dispositivo)
7	TMDS Data 0+	15	SCL
8	TMDS Data 0 Shield	16	SDA

Plug and Play

Recurso Plug & Play DDC2B

Esta monitor está equipado com capacidades VESA DDC2B de acordo com o PADRÃO VESA DDC. Ele permite que o monitor informe sua identidade ao sistema host e dependendo do nível de DDC usado, comunicar informações adicionais sobre suas capacidades de exibição.

O DDC2B é um canal de dados bidirecional baseado no protocolo I2C. O host pode solicitar informações EDID no canal DDC2B.

Normas

Aviso FCC

Declaração de Interferência de Radio equência Classe B do FCC ALERTA: (PARA MODELOS CERTIFICADOS PELA FCC)

OBSERVAÇÃO: Este equipamento foi testado e definido como em conformidade com os limites prescritos um dispositivo digital Classe B, de acordo com a Parte 15 das regras da FCC. Esses limites foram projetados para proporcionar proteção razoável contra interferências danosas em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e se não for instalado e usado de acordo com as instruções, poderá causar interferências danosas em comunicações de rádio. Entretanto, não há garantias de que não ocorrerão interferências em uma instalação específica. Se este equipamento causar interferências danosas à recepção de aparelhos de rádio ou de televisão, o que pode ser determinado ligando-se ou desligando-se o equipamento, o usuário é encorajado a tentar corrigir a interferência por meio de uma ou mais das seguintes medidas:

Reorientar ou mudar o local da antena receptora.

Aumentar a separação entre o equipamento e o receptor.

Conectar o equipamento em uma tomada de força em um circuito diferente daquele ao qual o receptor está conectado.

Consultar o distribuidor ou um técnico especializado em rádio ou TV.

AVISO :

As alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do usuário em operar o equipamento.

Cabos de interface blindados e cabos de força CA, se houver, devem ser utilizados de modo a estar em conformidade com os limites de emissões.

O fabricante não é responsável por nenhuma interferência de rádio ou de TV causada por modificações não-autORIZadas neste equipamento. É deresponsabilidade exclusiva do usuário corrigir essas interferências. É da responsabilidade do utilizador corrigir tais interferências.

Declaração WEEE

Eliminação de resíduos de equipamentos por utilizadores domésticos na União Europeia.

Este símbolo colocado no produto ou na respectiva embalagem indica que o produto não pode ser eliminado juntamente com o lixo doméstico. Em vez disso, é da sua responsabilidade eliminar os resíduos do seu equipamento entregando-o num local de recolha designado para reciclagem de resíduos provenientes de equipamentos eléctricos e electrónicos. A recolha e reciclagem em separado dos resíduos dos seus equipamentos aquando da respectiva eliminação ajudam a preservar os recursos naturais e a garantir a sua reciclagem de forma a proteger a saúde humana e o ambiente. Para mais informações acerca dos locais onde pode entregar os resíduos dos seus equipamentos para reciclagem, contacte as entidades locais, a empresa de eliminação de lixo doméstico ou a loja onde comprou o produto.

Assistência

GARANTIA LIMITADA DE TRÊS ANOS\*

Monitores a cores vendidos na Europa

A AOC International (Europe) GmbH garante que este produto está livre de defeitos de materiais e de mão-de-obra por um período de três (3) anos após a data original de compra pelo consumidor. Durante esse período, a AOC International (Europe) GmbH, a seu critério, poderá reparar o produto com defeito com peças novas ou recondicionadas, ou substituir o produto por um produto novo ou recondicionado, exceto conforme descrito* abaixo. Os produtos com defeito que forem substituídos se tornarão propriedade da AOC International (Europe) GmbH.

Se o produto aparentar estar defeituoso, favor entrar em contato com seu distribuidor local ou verificar o cartão de garantia quando o mesmo estiver anexado ao produto.

Favor entregar o produto com frete pré-pago, com a prova de compra datada, ao Centro de Assistência Técnica Autorizada da AOC. Se não for possível entregar o produto pessoalmente:

• Embale-o em sua embalagem original de remessa (ou equivalente)
  • Coloque o número RMA na etiqueta de endereçamento
  • Coloque o número RMA na embalagem de remessa
• Contrate um seguro (ou assuma os riscos de perda/danos durante a remessa)
• Pague todas as despesas de remessa

AAOC International (Europe) GmbH não se responsabiliza por danos ou perdas durante o transporte para a AOC, nem por produtos que tenham sido embalados inadequadamente.

A AOC International (Europe) GmbH pagará o frete de retorno em um dos países definidos nesta declaração de garantia. A AOC International (Europe) GmbH não será responsável por quaisquer custos associados com o transporte do produto através de fronteiras internacionais. Isso inclui a fronteira internacional na União Européia.

* Esta garantia limitada não cobre perdas ou danos que ocorram como resultado de
- Remessa ou instalação ou manutenção inadequadas
• Mau uso
- Negligência
- Qualquer causa diferente de aplicações comerciais ou industriais comuns
- Ajustes por pessoas não-autorizadas
- Reparos, modificações, ou instalação de opcionais ou de peças por qualquer pessoa ou empresa que não seja um Centro de Assistência Técnica Autorizada da AOC
- Ambiente não-apropriado
- Aquecimento ou resfriamento excessivo ou falhas de alimentação de energia elétrica, picos de tensão ou outras irregularidades

Esta garantia limitada não cobre nenhum firmware ou hardware do produto que tenham sido alterado ou modificado pelo usuário ou terceiros; o usuário é inteiramente responsável pelas eventuais modificações ou alterações.

TODAS AS GARANTIAS EXPRESSAS E IMPLÍCITAS PARA ESTE PRODUTO (INCLUINDO AS GARANTIAS DE ADEQUAÇÃO PARA VENDA E ADEQUAÇÃO PARA UM PROPÓSITO ESPECÍFICO) SÃO LIMITADAS EM DURAÇÃO A UM PERÍODO DE TRÊS (3) ANOS PARA PEÇAS E MÃO- DE- OBRA A PARTIR DA DATA DE COMPRA ORIGINAL PELO CONSUMIDOR. NENHUMA GARANTIA (EXPRESSA OU IMPLÍCITA) SE APLICA APÓS ESSE PERÍODO.

A AOC INTERNATIONAL (EUROPE) GMBH E AS OBRIGAÇÕES E RECURSOS AQUI CITADOS SÃO ÚNICA E EXCLUSIVAMENTE CONFORME AQUI DECLARADAS. A RESPONSABILIDADE DA AOC INTERNATIONAL (EUROPE) GMBH, QUER BASEADA EM CONTRATO, ATO ILÍCITO, RESPONSABILIDADE ESTRITA, OU OUTRA TEORIA, NÃO EXCEDERÁ O PREÇO PAGO PELA UNIDADE INDIVIDUAL CUJO DEFEITO SEJA A BASE DA RECLAMAÇÃO. EM NENHUM CASO A AOC INTERNATIONAL (EUROPE) GMBH SERÁ RESPONSÁVEL POR LUCROS CESSANTES, PERDAS DE USO, DE INSTALAÇÕES OU DE EQUIPAMENTOS, OU POR OUTRAS PERDAS INDIRETAS, INCIDENTAIS OU DE CONSEQUÊNCIA. ALGUNS ESTADOS NÃO PERMITEM A EXCLUSÃO OU A LIMITAÇÃO DE DANOS INCIDENTAIS OU DE CONSEQUÊNCIA, PORTANTO AS LIMITAÇÕES ACIMA CITADAS PODEM NÃO SE APLICAR A VOCÊ. APESAR DO FATO DESTA GARANTIA LIMITADA CONCEDER ALGUNS DIREITOS JURÍDICOS ESPECÍFICOS, PODEM HAVER OUTROS DIREITOS QUE PODERÃO VARIAR DE PAÍS PARA PAÍS. ESTA GARANTIA LIMITADA SOMENTE É VÁLIDA PARA PRODUTOS ADQUIRIDOS NOS PAÍSES-MEMBROS DA UNIÃO EUROPÉIA.

As informações dispostas neste documento estão sujeitas a alterações sem aviso prévio.

Para mais informações, queira visitar: http://www.aoc-europe.com/en/service/index.php
