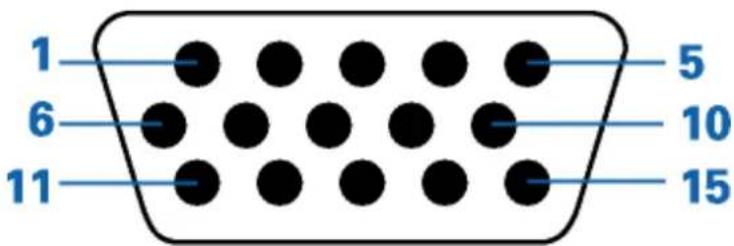

Pinagem....54

Plug and Play....55

Regulamentação....56

Aviso FCC....56

Declaração WEEE 57

Assitência Técnica 57

CERTIFICADO DE GARANTIA MONITOR LCD AOC 57

TCO DOCUMENT 59

Seguranç a

Convenções Nacionais

As subseções a seguir descrevem as convenções de notação usadas neste documento.

Observações, avisos e alertas

Ao longo deste guia, os blocos de texto podem ser acompanhados por um ícone e impressos em negrito ou itálico. Esses blocos são observações, avisos e alertas, sendo usados como segue:

OBSERVAÇÃO: UMA OBSERVAÇÃO indica informações importantes que o ajudam a fazer melhor uso de seu monitor.

AVISO: UM AVISO indica danos potenciais ao hardware ou perda de dados e o instrui sobre como evitar o problema.

ALERTA: UM ALERTA indica potencial para danos pessoais e o instrui sobre como evitar o problema.

Alimentaç ã o

O monitor deve ser utilizado apenas com o tipo de energia elétrica indicada na etiqueta. Se não tiver certeza do tipo de alimentação elétrica fornecida a sua casa, entre em contato com o distribuidor ou com a companhia de energia elétrica local.

O monitor está equipado com um plugue aterrado de três pinos, sendo o terceiro pino para aterramento.

Este plugue serve apenas numa tomada elétrica aterrada como uma característica de segurança. Se a tomada não aceitar o plugue de três pinos, peça a um eletricista que instale a tomada correta ou use um adaptador para aterrar o aparelho com segurança. Não anule a finalidade de segurança do plugue aterrado.

Desconecte o dispositivo durante uma tempestade de raios ou quando não for usada por longos períodos.

Isto protegerá o monitor contra danos causados por surtos elétricos.

Não sobrecarregue as barras de tomadas ou extensões. A sobrecarga pode resultar em incêndio e choque elétrico.

Para garantir uma operação satisfatória, use o monitor apenas com os computadores listados pela UL que êm receptáculos de configuração apropriada, marcados entre 100 a 240 Vca, mín. 1.5 A.

A tomada deve estar instalada perto do equipamento e ser de fácil acesso.

Para uso apenas com o adaptador elétrico instalado (saída de 12 Vcc 3A) que possui a licença listada pela JL, CSA (apenas monitores com adaptador elétrico).

Instalação

Não coloque o monitor num carrinho, suporte, tripé, apoio ou mesa instável. Se o monitor cair, pode ferir uma pessoa e causar sérios danos ao aparelho. Use apenas um carrinho, suporte, tripé, apoio ou mesa recomendado pelo fabricante ou vendido com o monitor. Siga as instruções do fabricante ao instalar o produto e use os acessórios de montagem, recomendado pelo fabricante. Uma combinação de produto e carro devem ser movimentados com cuidado.

! Nunca introduza nenhum objeto nas ranhura do gabinete do monitor. Isto pode danificar as partes do circuito e provocar um incêndio ou choque elétrico. Nunca derrame líquidos sobre o monitor.

Não coloque a frente do produto sobre o piso.

Se você fixar o monitor numa parede ou prateleira, use um kit de montagem aprovado pelo fabricante e siga as instruções do kit.

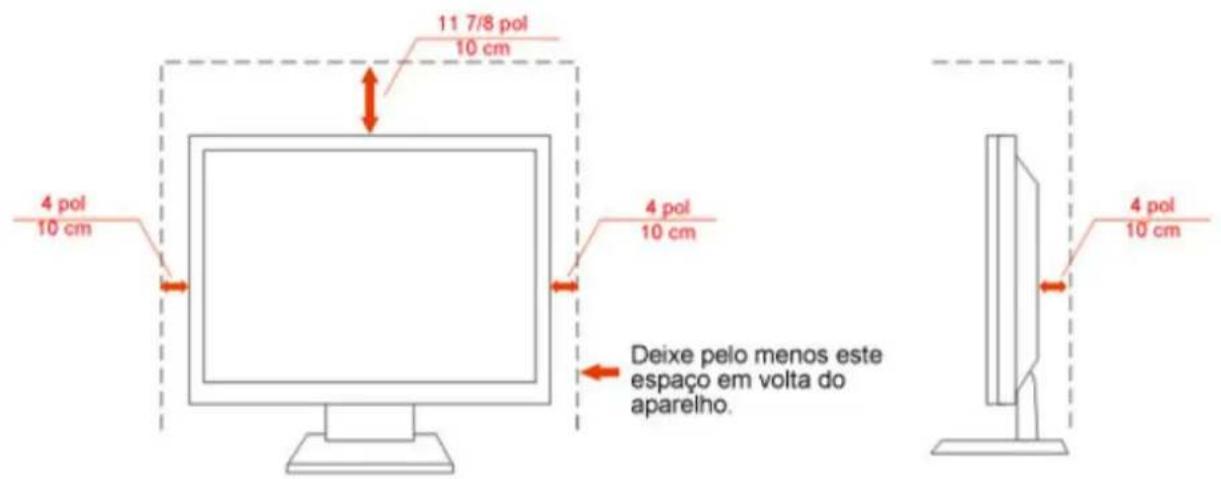

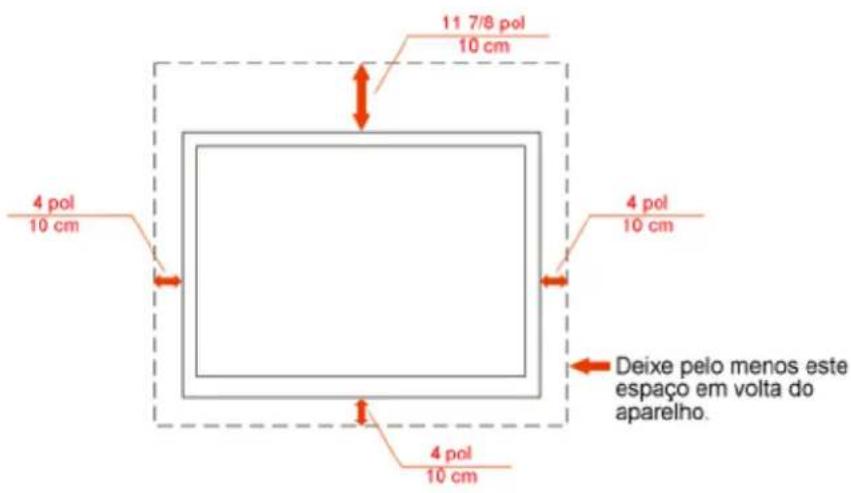

Deixe algum espaço em volta do monitor, como mostrado abaixo. De outro modo, a circulação de ar pode ser inadequada e causar um superaquecimento, o que pode causar um incêndio ou danos no monitor.

Veja abaixo as áreas de ventilação recomendadas ao redor do monitor, quando o monitor estiver instalado na parede ou no suporte:

Instalados na parede

11 7/8 pol 10 cm 4 pol 10 cm 4 pol 10 cm Deixe pelo menos este espaço em volta do aparelho. 4 pol 10 cm

Instalado com suporte

11 7/8 pol 10 cm 4 pol 10 cm 4 pol 10 cm Deixe pelo menos este espaço em volta do aparelho. 4 pol 10 cm

Limpeza

Limpar o gabinete regularmente com o pano fornecido. Pode utilizar um detergente suave para limpar manchas em vez de detergentes pesados que irão cauterizar o gabinete do produto.

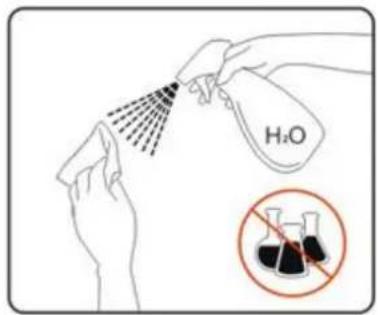

Ao limpar, certifique-se que nenhum detergente é colocado no produto. O pano de limpeza não deve ser muito áspero pois arranhará a superfície da tela.

Por favor, desconecte a tomada de energia antes de limpar o produto.

H₂O

Se o produto estiver emitindo odor, som ou fumaça estranha, desconecte a tomada de energia IMEDIATAMENTE e entre em contato com o Centro de Serviços.
Certifique-se de que as aberturas de ventilação não estejam bloqueadas por uma mesa ou cortina.
Não submeta o monitor LCD a condições de grande vibração ou de alto impacto, durante a operação.
Não bata ou deixe cair o monitor durante a operação ou o transporte.

Configuração

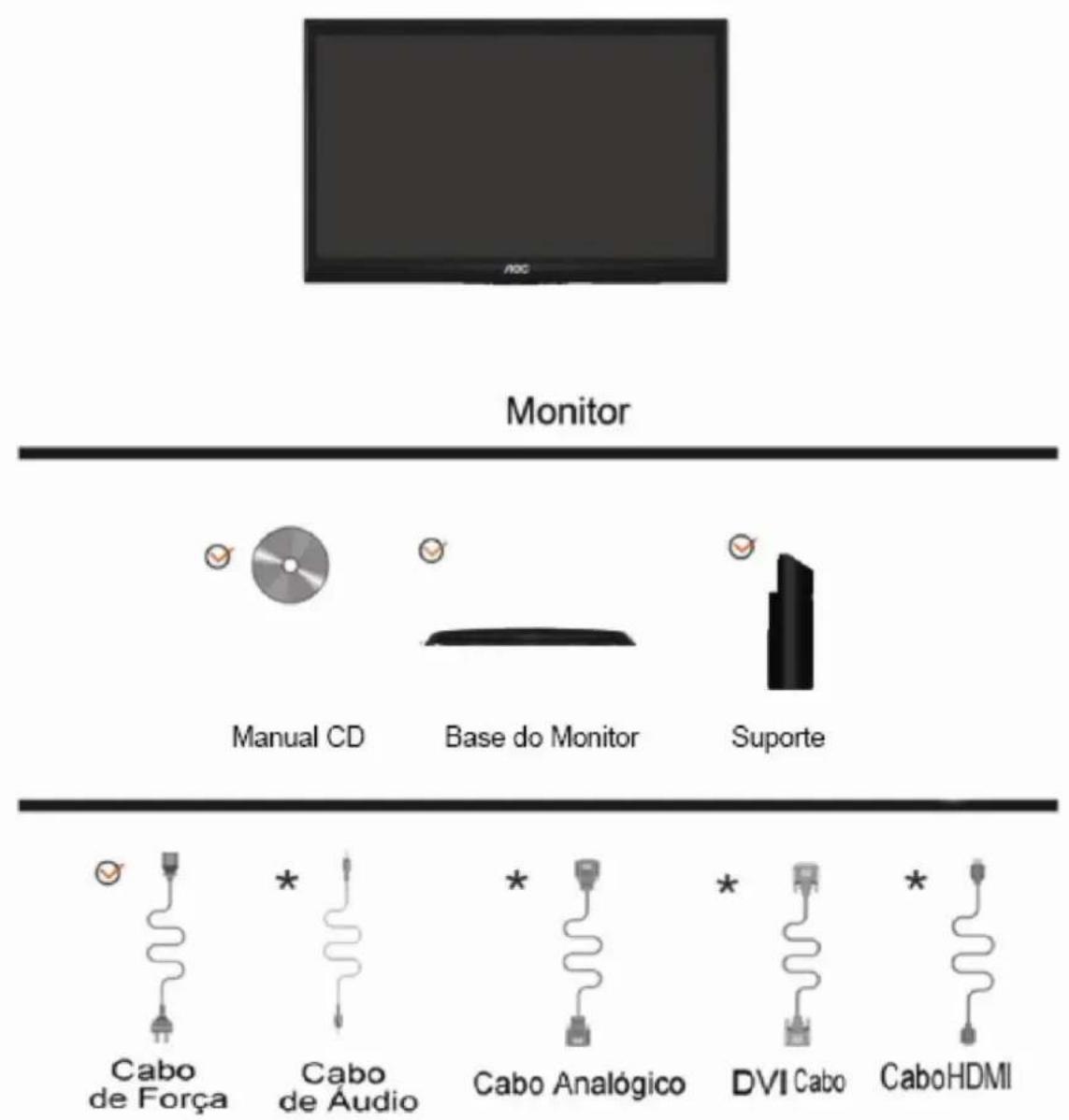

Conteudo da CAIXA

Monitor Manual CD Base do Monitor Suporte Cabo de Força Cabo de Audio Cabo Analógico DVI Cabo CaboHDMI

* Nem todos os cabos de sinal (Cabos Analógicos, DVI, Áudio e HDMI) serão fornecidos para todos os países e regiões. Verifique com o revendedor local ou sucursal da AOC para confirmação.

Instalação do suporte e Base

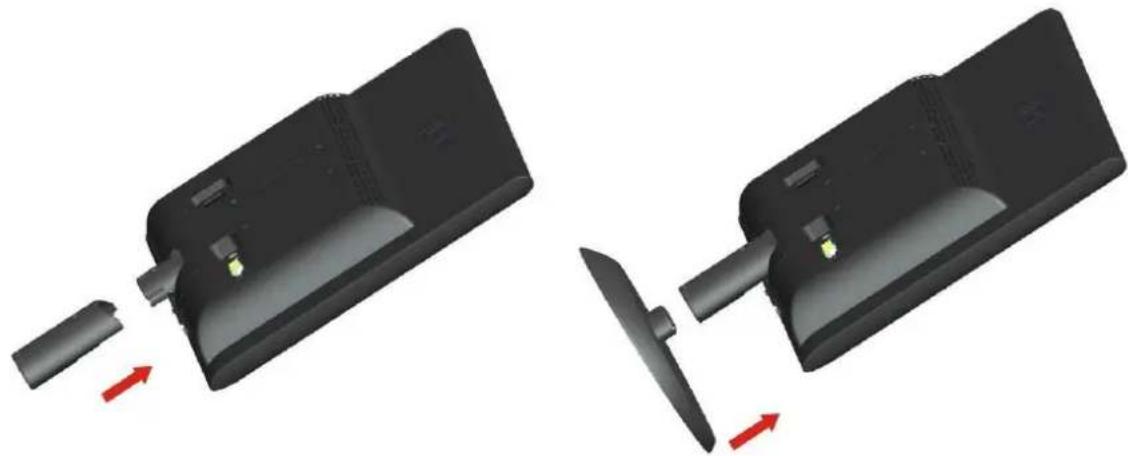

Por favor, instale ou remova a base, seguindo os passos abaixo.

Configurar:

Ajuste do â ngulo de visã o

Para uma visualização ideal, recomenda-se olhar a face completa do monitor e, a seguir, ajustar o ângulo do monitor de acordo com sua preferência.

Segure a base para que o monitor não tombe ao alterar o ângulo do monitor.

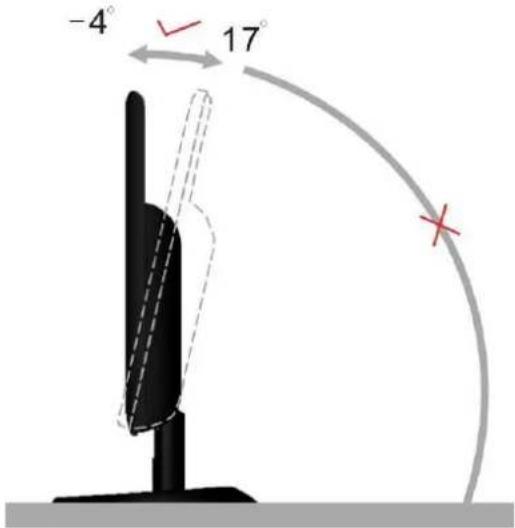

Você poderá ajustar o ângulo do monitor de -4° a 17°.

-4° 17°

NOTA:

Não toque a tela de LCD ao alterar o ângulo. Isso pode danificar ou quebrar a tela de LCD.

Conexão do Monitor

Conexões dos cabos na parte de trás do monitor e no computador

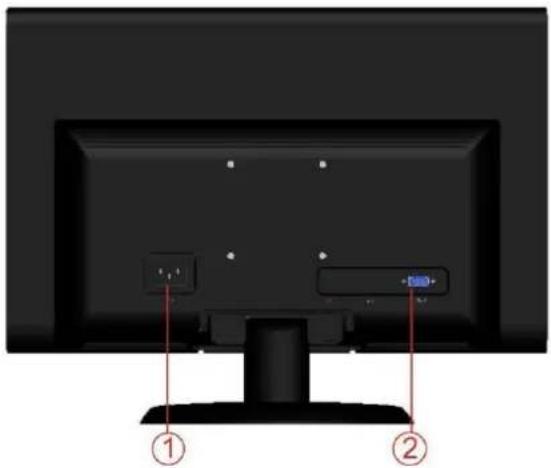

1. Alimentação
2. Analógico (Cabo VGA DB-15)

Para proteger o equipamento, desligue sempre o monitor LCD e o PC, antes de fazer a ligação.

1 Conecte o cabo de alimentação no conector apropriado na parte traseira do monitor.
2 Conecte o cabo D-Sub entre o monitor e o computador.
3 Ligue o monitor e o computador.

Se o monitor exibir uma imagem, a instalação está concluída. Se não for exibida uma imagem, consulte a seção de Solução de problemas..

Instalaçã o do braç o de fixaçã o para parede

Preparação para instalação do braço de fixação para parede (opcional).

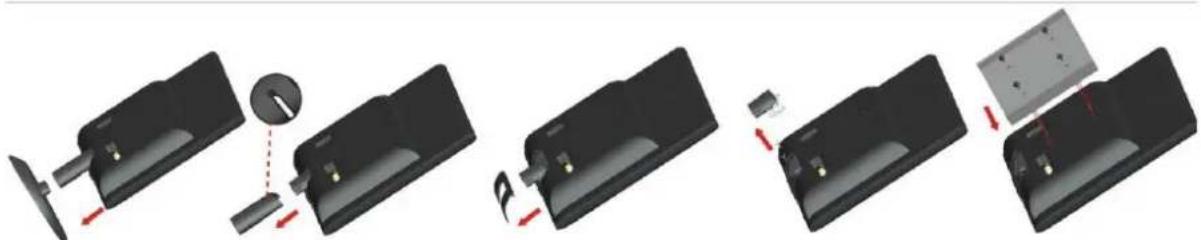

Este monitor pode ser montado num braço de fixação para parede, adquirido separadamente. Desconecte o cabo de alimentação antes deste procedimento. Siga os passos abaixo:

1 Remova a base.
2 Siga as instruções do fabricante para montar o braço de fixação para parede.
3 Coloque o braço de fixação para parede na parte de trás do monitor. Alinhe os furos do braço com os furos na parte de trás do monitor.
4 Insira os quatro parafusos nos furos e aperte-os.
5 Reconecte os cabos. Consulte o manual do usuário que acompanha o braço de fixação para parede (opcional) para ver as instruções de fixação na parede.

Nota: os furos para parafuso de fixação VESA não estão disponíveis para todos os modelos; verifique com o revendedor ou departamento oficial da AOC.

Ajuste

Ajuste da Resolução Ideal

Windows Vista

Para Windows Vista:

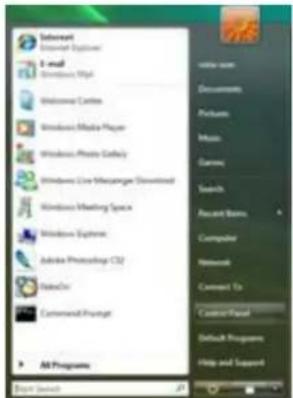

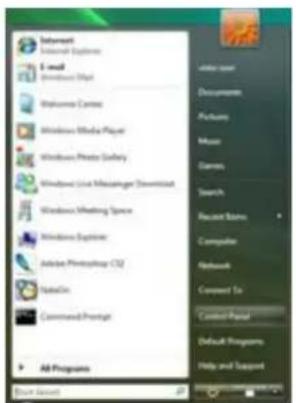

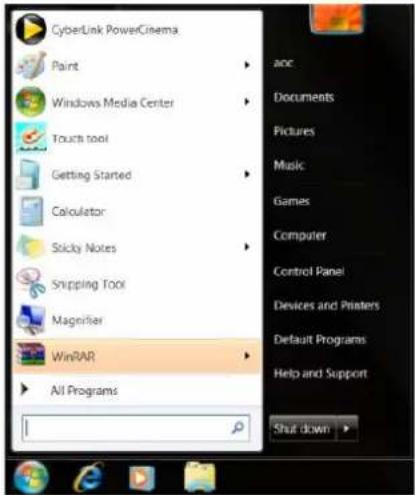

1 Clique em START (iniciar).

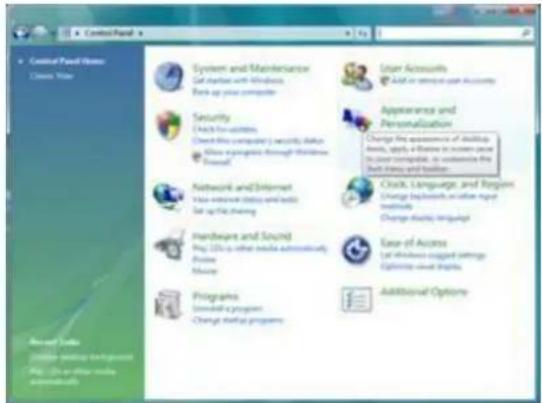

2 Clique em CONTROL PANEL (painel de controle)..

Start Menu Open Search Save Search All Programs Default Help and Support

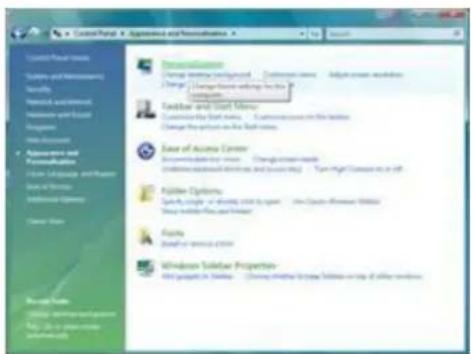

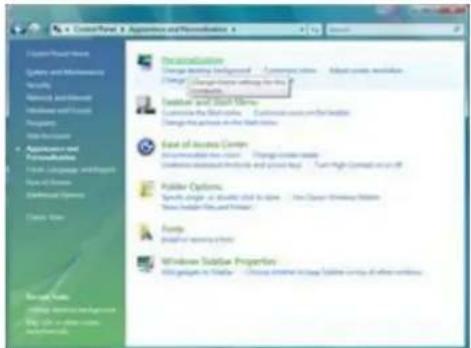

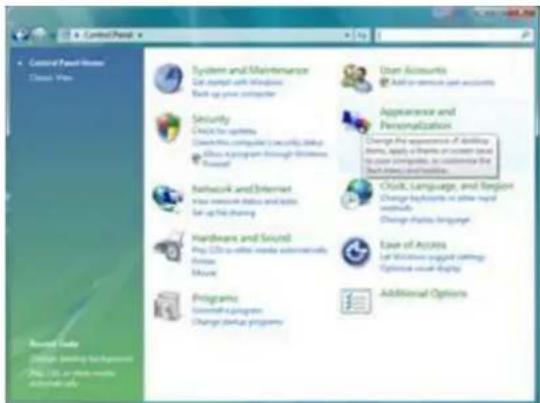

3 Clique em Appearance and Personalization(aparência e personalização).

4 Clique em Personalization (personalização)

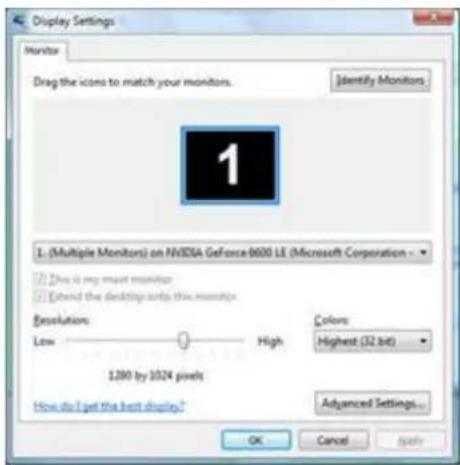

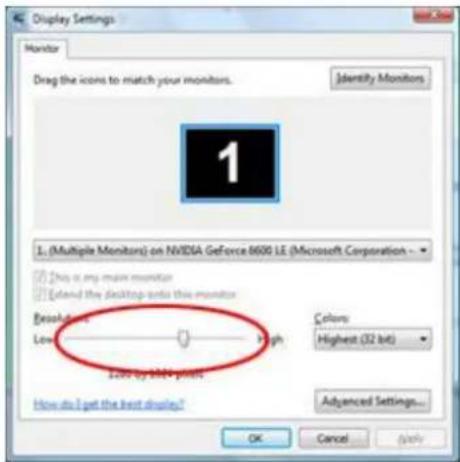

5 Clique em Display Settings (ajustes de visualização).

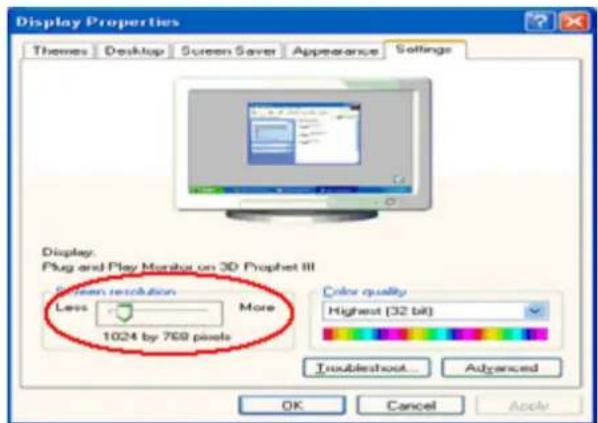

6 Ajuste a resolução de SLIDE-BAR (barra de rolagem) em 1600 x900.

1 Clique em START (iniciar).

park Internet Internet Explorer E-mail Outlook Express HCT 10.0 Notepad Paint Windows Media Player MSN Explorer Windows Movie Maker All Programs My Documents My Recent Documents > My Pictures My Music My Computer Control Panel Printers and Faces Help and Support Search Run... Log Off Turn Off Computer start

2 Clique em SETTINGS (ajustes).

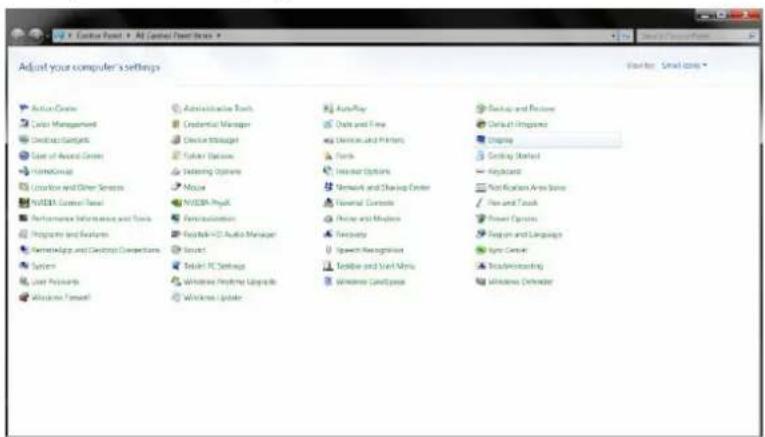

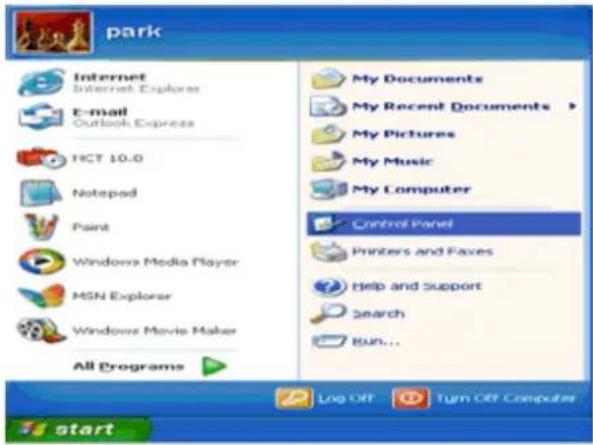

3 Clique em CONTROL PANEL (painel de controle).

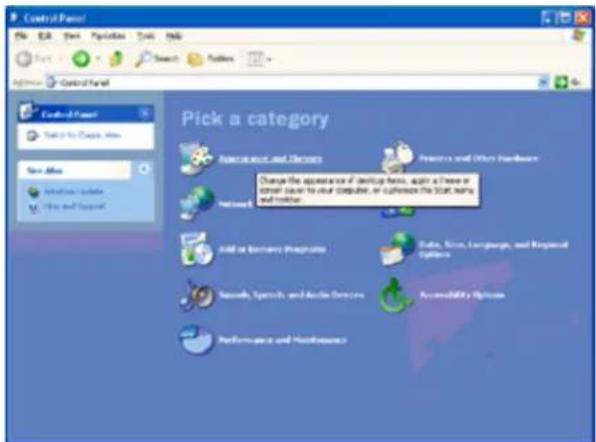

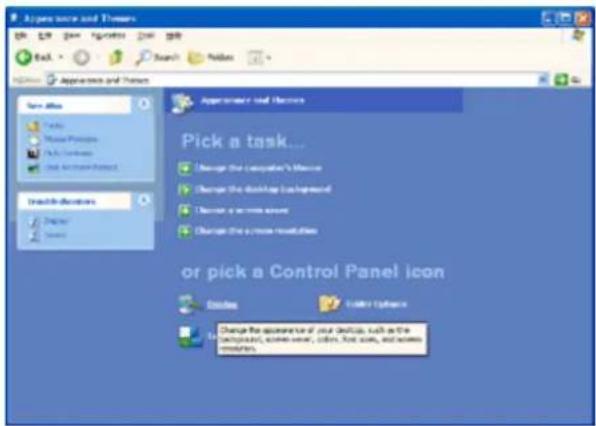

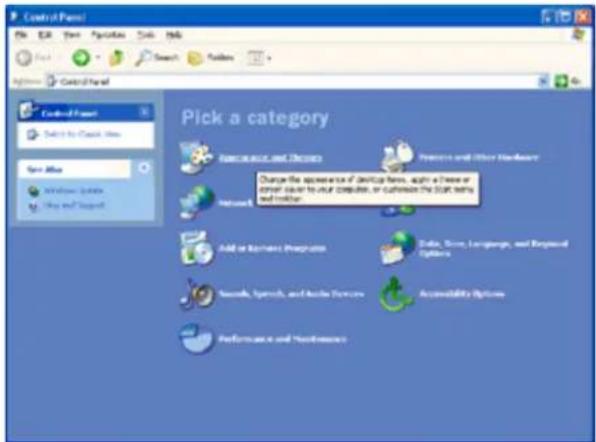

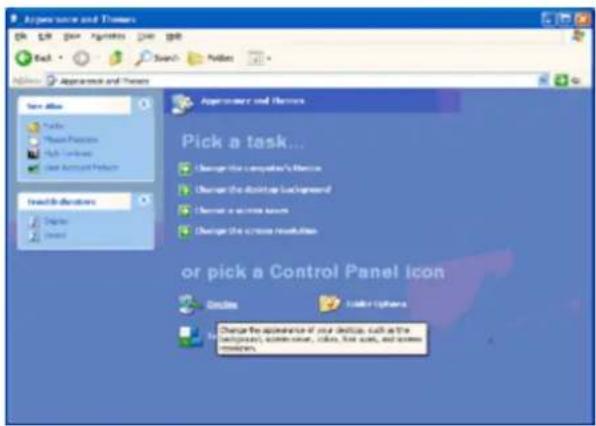

4 Clique em Appearance and Themes (aparência e temas).

5 Faça um clique duplo em DISPLAY (visualização).

6 Clique em SETTINGS (ajustes).

7 Ajuste a resolução de SLIDE-BAR (barra de rolagem) em 1600 x 900.

1 Clique em START (iniciar).
2 Clique em SETTINGS (ajustes).
3 Clique em CONTROL PANEL (painel de controle).
4 Faça um clique duplo em DISPLAY (visualização).
5 Clique em SETTINGS (ajustes).
6 Ajuste a resolução de SLIDE-BAR (barra de rolagem) em 1600 x 900.

Hotkeys

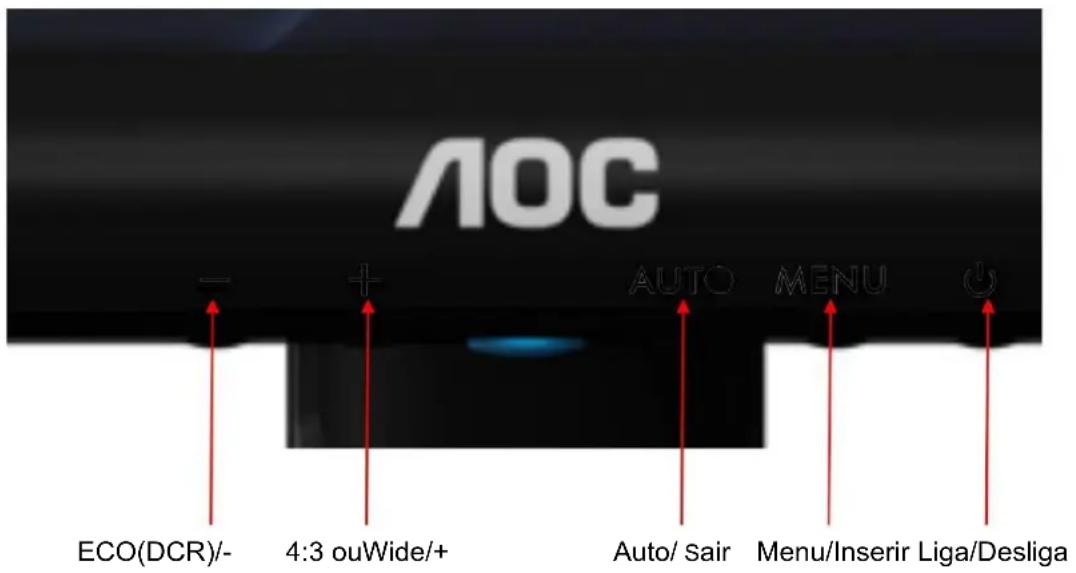

AOC - + AUTO MENU ⬤ ECO(DCR)/- 4:3 ouWide/+ Auto/ Sair Menu/Inserir Liga/Desliga

Deligar

Pressione novamente o botão de Liga/Desliga para desligar o monitor.

Eco (DCR)/ -

Somente ao pressionar a tecla DCR continuamente é possível ativar ou desativar a função DCR quando não há OSD.

Tecla rápida da relação o da imagem ampla ou 4:3/+

Quando não usar um OSD pressione + repetidamente para alterar 4:3 ou a relação da imagem ampla. (Se o tamanho da tela do produto for 4:3 ou a resolução do sinal de entrada estiver no formato amplo a tecla rápida é desativada para ajustar-se).

Auto / Sair

Quando o OSD estiver fechado, pressionar o botão Auto irá configurar automaticamente a função de tecla rápida.

Configuraçã o de OSD

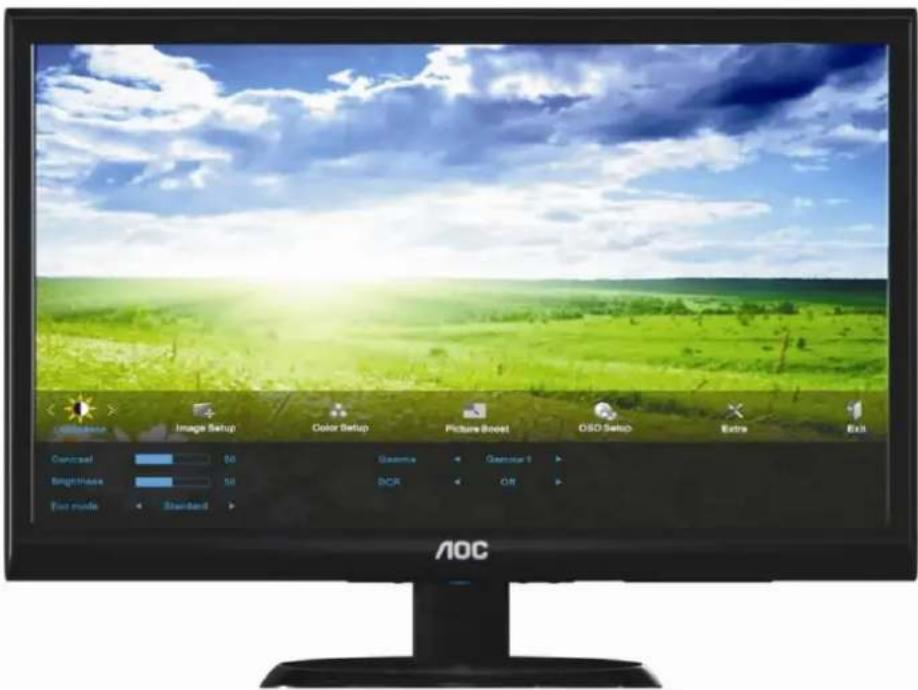

Instrução básica e simples sobre as teclas de controle.

1) Pressione o botã o de MENU para ativar a janela OSD.
2) Pressione - ou + para navegar pelas funções. Quando a função desejada estiver em destaque, pressione o botão de MENU para ativar o submenu. Quando a função desejada estiver em destaque, pressione o botão de MENU para ativá-la.
3) Pressione - ou + para alterar as configurações da função selecionada. Pressione - ou + para selecionar outra função no submenu. Pressione AUTO para sair. Se quiser ajustar qualquer outra função, repita as etapas 2-3.
4) Função de trava de OSD: Para travar o OSD, pressione e mantenha pressionado o botão de MENU enquanto o monitor estiver desligado e depois pressione o botão de Liga/Desliga para ligar o monitor. Para travar o OSD, pressione e mantenha pressionado o botão de MENU enquanto o monitor estiver desligado e depois pressione o botão de Liga/Desliga para ligar o monitor.

Notas:

1) Se o produto tiver somente uma entrada de sinal, o item de "Input Select" (Seleção de entrada) é desabilitado para ajustar.
2) Se o tamanho da tela do produto for 4:3 ou a resolução de sinal de entrada estiver no formato amplo, o item de "Image Ratio" (Relação de imagem) é desabilitado para ajustar.
3) Uma das funções de DCR, Incremento de cor e Incremento de imagem está ativa, assim sendo, as outras duas funções estão desligadas.

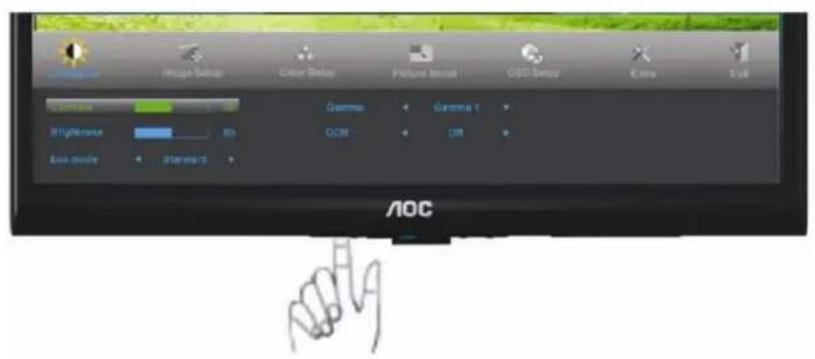

Luminâ ncia

1

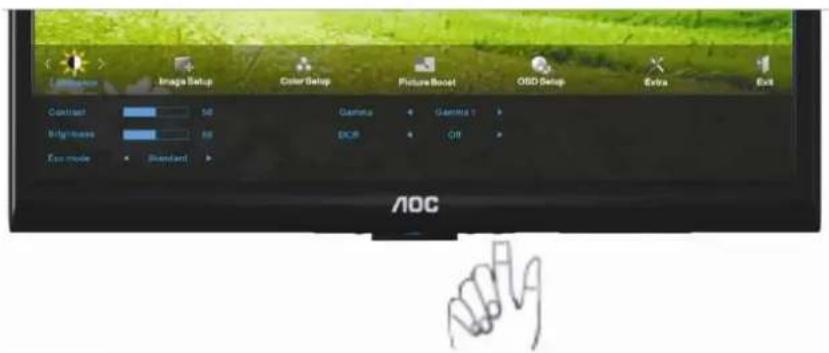

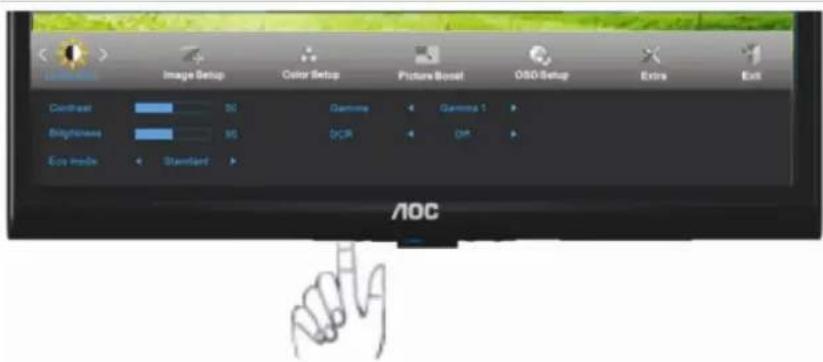

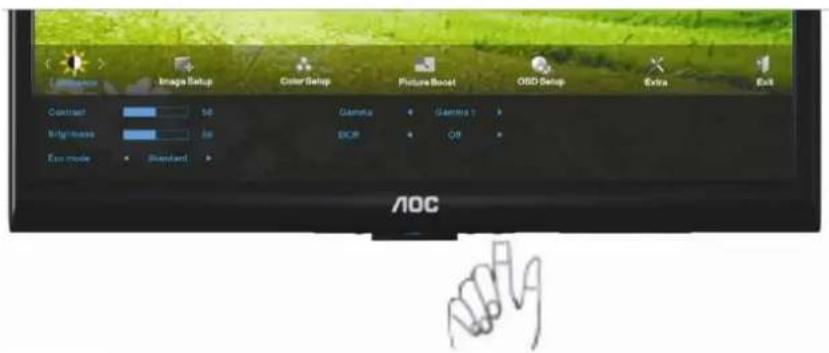

Pressione ou para selecionar (Luminância), e pressione para inserir.

MENU

3

Pressione ou para selecionar submenu, e pressione para inseni.

4

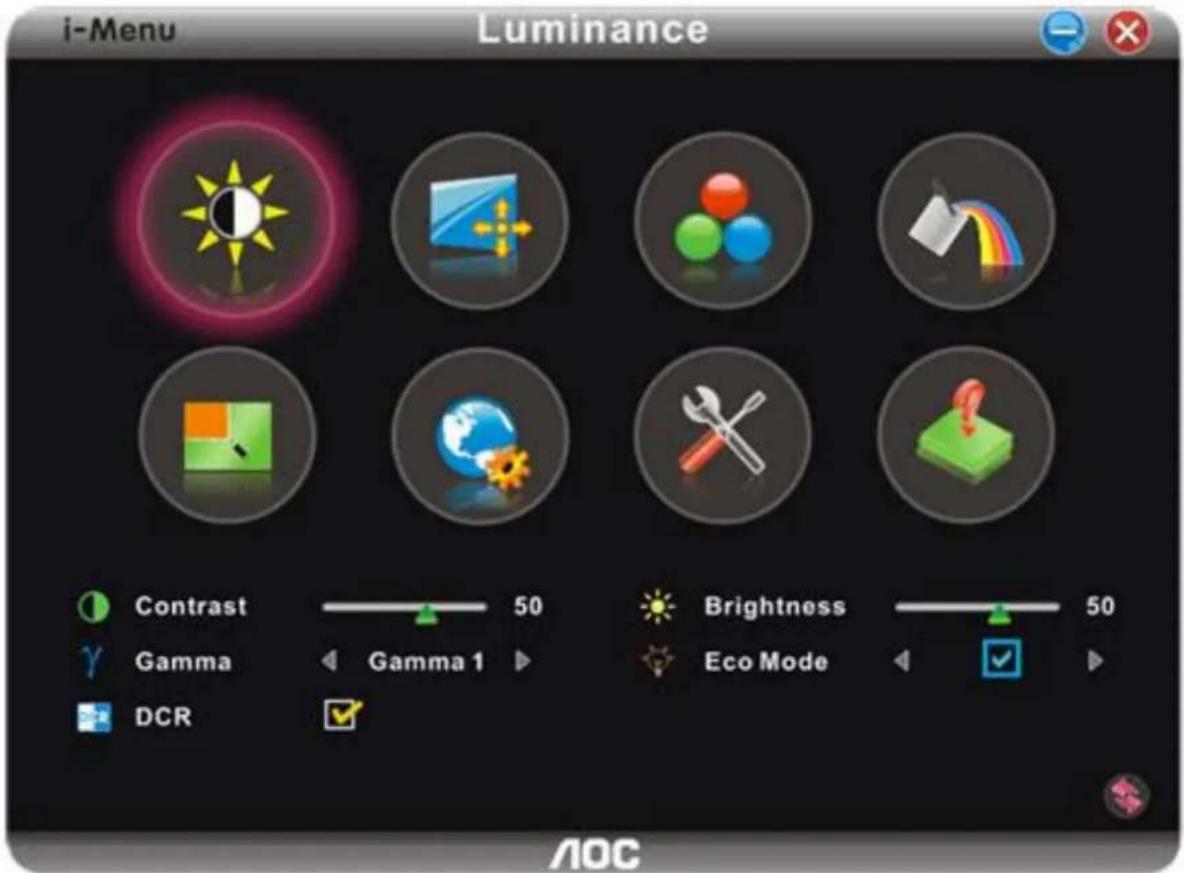

	Brilho	0-100			Ajuste do Brilho
	Contraste	0-100			Ajuste do Contraste
	Eco mode	Padrão			Modo Padrão
		Texto			Modo Texto
		Internet			Modo Internet
		Jogos			Modo Jogos
		Filme			Modo Filme
		Esportes			Modo Esportes
	Gamma	Gamma1			Ajustar para gama 1
		Gamma2			Ajustar para gama 2
		Gamma3			Ajustar para gama 3
	DCR	Desligado			Desativar o contraste dinâmico
		Ligado		Ativar o contraste dinâmico

Configuraçã o da Imagem

1

Image Setup Color Setup Picture Reset OSO Setup Extra Exit Contrast 50 Gastrica Gastrica 1 Brightness 60 DCR Off Esc mode Standard AOC

Pressione

MENU

para exibir menu.

2

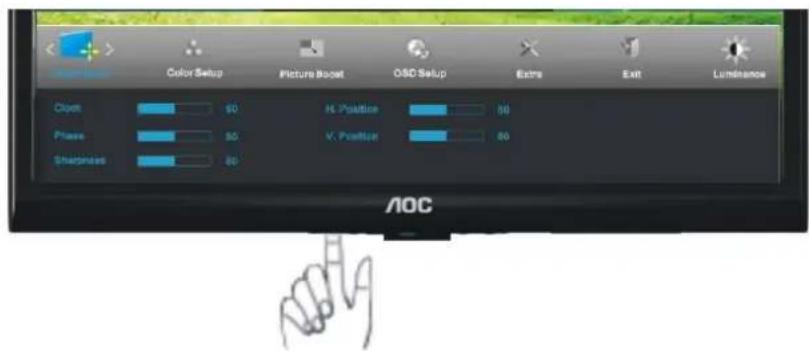

(Configuração de imagem), e pressione

para inserir: MENU

3

pressione -ou + para ajustar.

5

Pressione para sair.

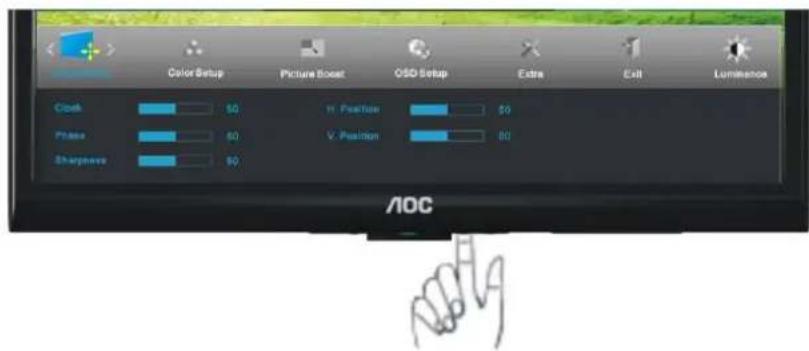

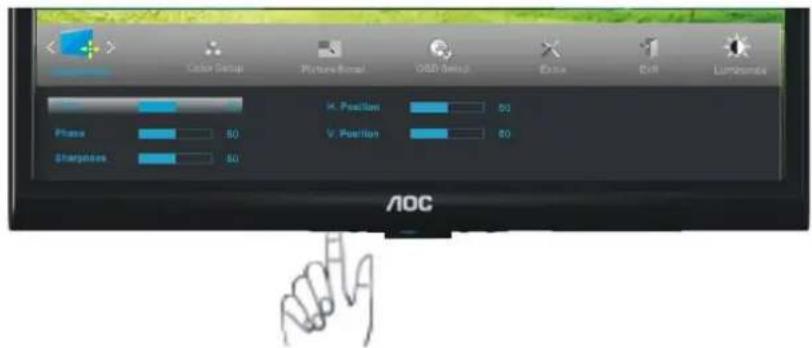

	Clock	0-100	Ajusta o clock da imagem
	Fase	0-100	Ajusta a fase da imagem
	Nitidez	0-100	Ajusta a nitidez da imagem
	Posição H	0-100	Ajusta a posição horizontal da imagem
	Posição V	0-100	Ajusta a posição verticalda imagem

Ajuste de Cor

1

Image Setup Color Setup Picture Reset OSO Setup Extra Exit Contrast 50 Gamma Gamma 1 Brightness 50 DCR OP Exo mode Standard AOC

Pressione

MENU

(menu) to display menu.

2

Picture Boost OSD Setup Extra Exit Luminance Image Setup Color Temp Warm Red 50 DCB Mode Off Green 50 DCB Demo Off Blue 50 AOC

Pressione

para seleccionar

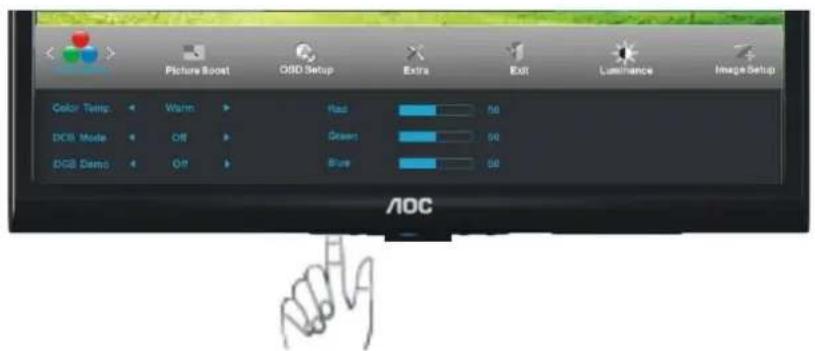

(Ajuste de Cor), e pressione para inserir.

MENU

3

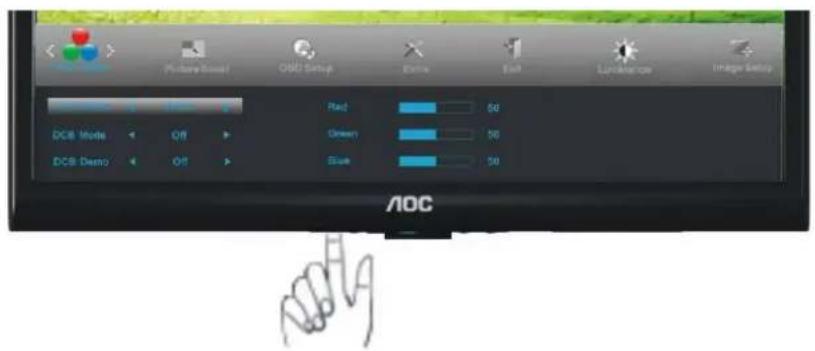

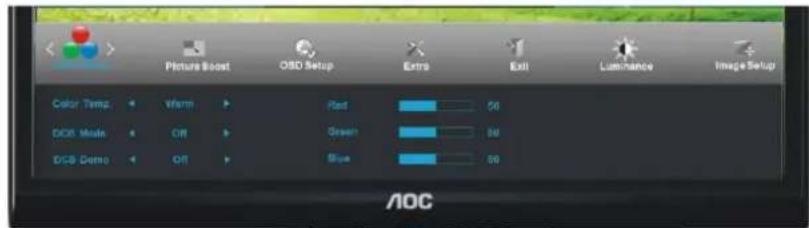

Picture Book1 OSO Setup Extra East Lyndarice Image Battery DCB Movie Off DCB Demo Off Radio 50 Green 50 Blue 50 AOC

Pressione

ou

para seleccionar submenu, e pressione

MENU

para inserir.

4

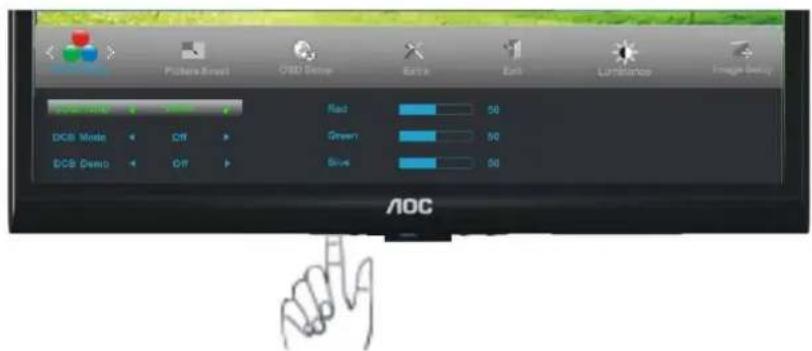

Picture/Bluest CBD Sense Extra End Language Image Setup Color Mode RGB Red 50 DCB Mode Off Green 50 DCB Demo Off Blue 50 AOC

pressione -ou para ajustar.

5

Picture Boost OBD Setup Extra Exit Luminance Image Setup Color Temp Warm Red 50 DCB Mode Off Green 50 DCB Demo Off Blue 50 AOC

Pressione para sair.

	Color setup.	Quente		Selecione para dar um tom avermelhado ao branco
		Normal		Selecione para dar um tom neutro ao branco
		Fria		Selecione para dar um tom azulado ao branco
		sRGB		Selecione a temperatura de cor SRGB
		Usuário	vermelho	Ajuste do vermelho
			verde	Ajuste do verde
			azul	Ajuste do azul
	DCB Mode	Realce total de cores	ligado / desligado	Desativa ou ativa o modo realce total de cores
		Tom de pele natural	ligado / desligado	Desativa ou ativa o modo de tom de pele natural
		Campo verde	ligado / desligado	Desativa ou ativa o modo de campo verde
		Céu Azul	ligado / desligado	Desativa ou ativa o modo de céu azul
		Ajuste Automático	ligado / desligado	Desativa ou ativa o modo de ajuste automático
	DCB Demo		ligado / desligado	Desativa ou ativa o modo Demonstração

DCB - Picture boost

1

Image Setup Color Setup Picture Reset OGO Setup Extra Exit Contrast 50 Gamma Gamma 1 Brightness 60 DCR Off Exo mode Standard AOC

Pressione

MENU

excess (Menu) para exibir menu.

2

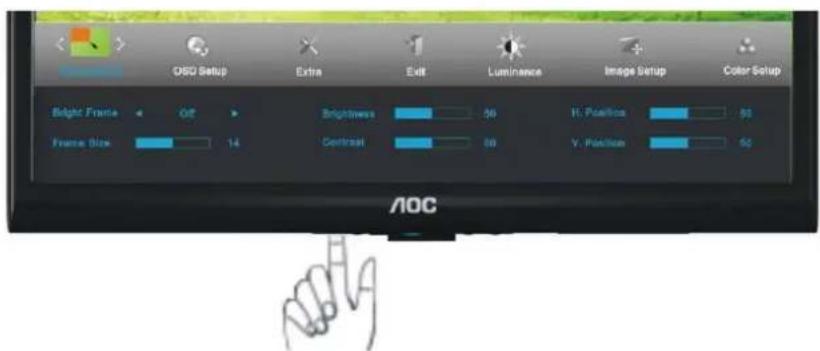

Pressione - ou + para selecionar (Aumento de imagem), e Pressione MENU para entrar.

3

Pressione -ou para selecionar submenu, e pressione para inserir.

4

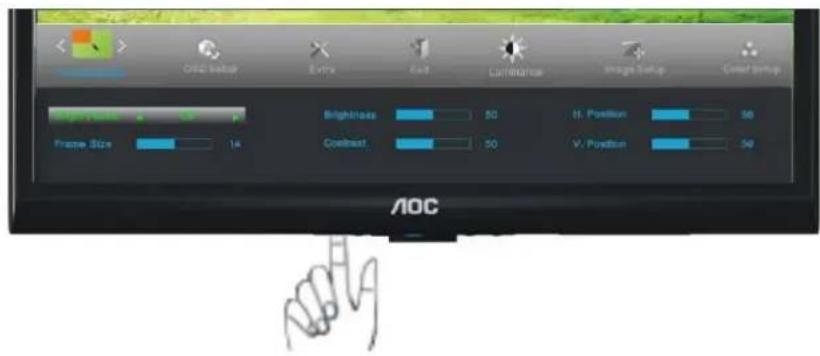

COC Setup Extra End Cut Reference Image Setup Color Setup Brightness 50 H. Position 50 Frame Size 14 Contrast 50 V. Position 50 AOC

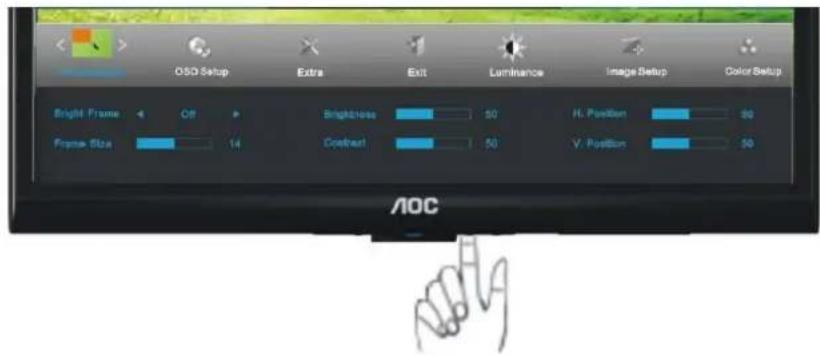

pressione -ou para ajustar.

5

Pressione para sair.

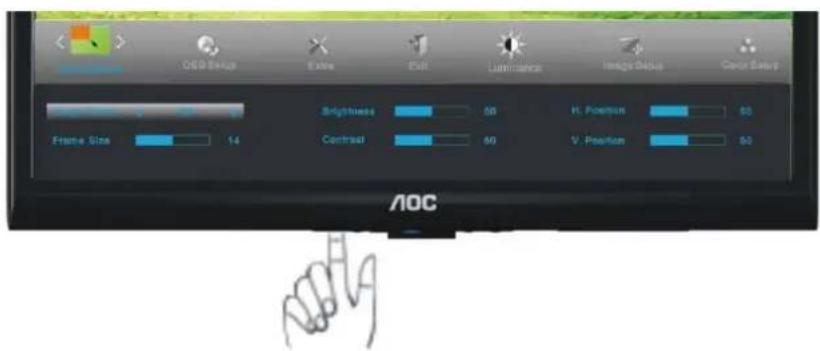

	Tamanho da Imagem Realçada	14-100	Ajusta o tamanho da imagem realçada
	Brilho	0-100	Ajusta o brilho da área da imagem realçada
	Contraste	0-100	Ajustar o contraste da área da imagem realçada
	Posição H	0-100	Ajusta a posição horizontal da área da imagem realçada
	Posição V	0-100	Ajusta a posição vertical da área da imagem realçada
	Área realçada	ligado / desligado	Desativa ou ativa a área da imagem realçada

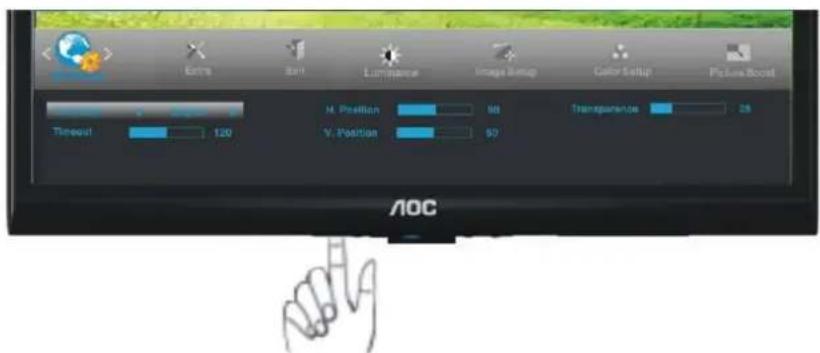

Configuraçã o do menu OSD

1

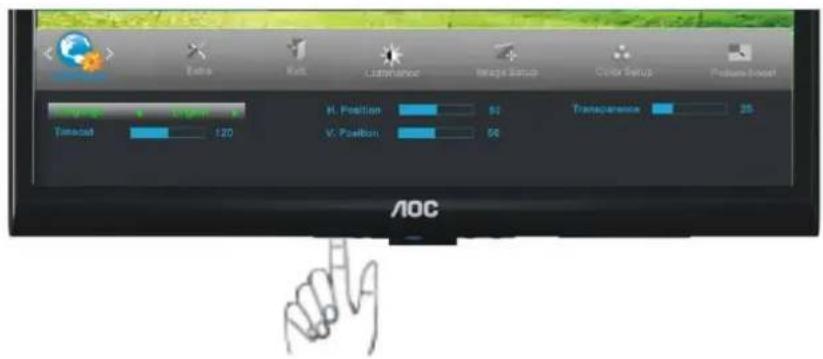

(Configuração do menu OSD), e pressione

para inserir. MENU

3

Extra Set Lumipause Image Setup Color Setup Pictures Boost Timeout 120 H. Position 90 Transparence 28 V. Position 90 AOC

Pressione

-ou

para seleccionar submenu, e pressione para inserir.

4

pressione -ou para ajustar.

5

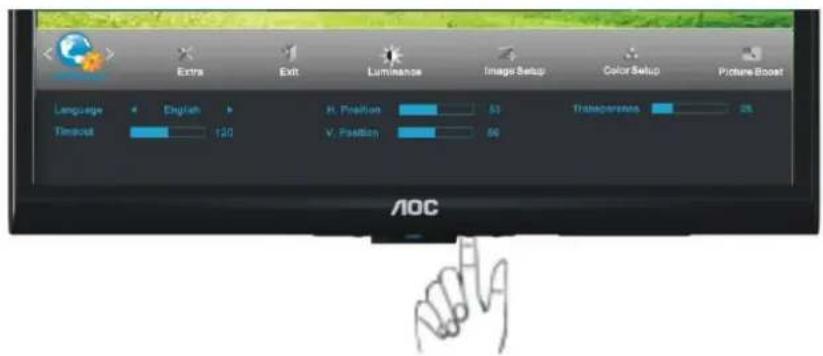

Language English P. Position 63 Transparency 25 Timeout 120 V. Position 56 AOC

Pressione para sair.

	Posição H	0-100	Ajusta a posição horizontal do menu OSD
	Posição V	0-100	Ajusta a posição vertical do menu OSD
	Tempo limite	5-120	Ajusta o tempo de exposição do menu OSD
	Transparência	0-100	Ajuste a transparência do OSD
	Idioma		Seleciona o idioma do menu OSD

Extra

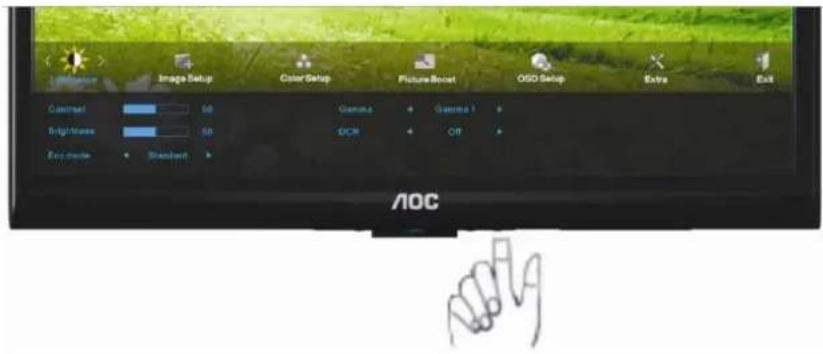

1

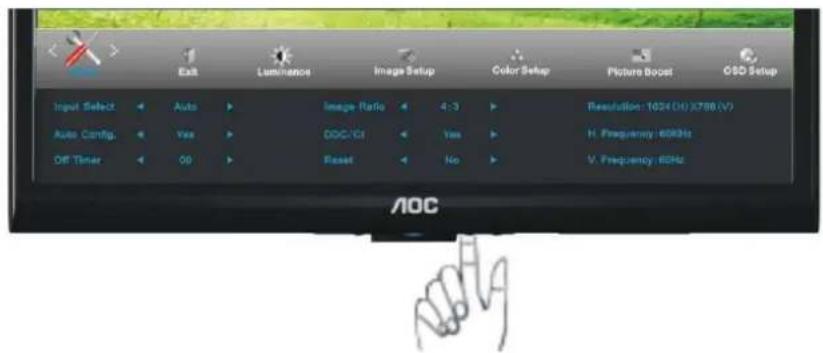

Pressione ou para selecionar (Extra), e pressione para inserm.

3

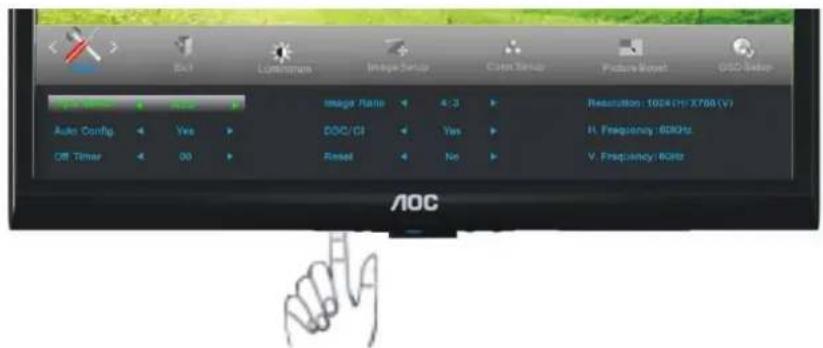

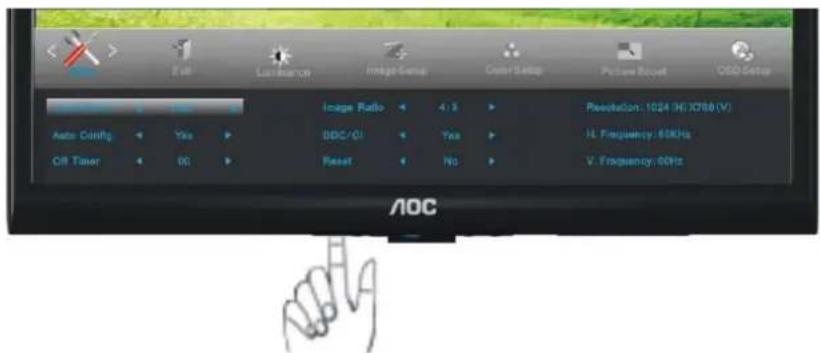

Auto Config Off Timer AOC Image Ratio 4:3 DDC/CI Yes Reset No Resolution: 1024 (K) X780 (V) JL Frequency: 60KHz V. Frequency: 0MHz

Pressione - ou para selecionar submenu, e pressione para inserir.

4

Auto Config Off Timer Image Ratio DOC/CI Reset 4:3 Yes No Resolution: 1024CHX768(V) H. Frequency: 60Hz V. Frequency: 60Hz AOC

pressione -ou para ajustar.

5

Pressione para sair.

	Seleção de entrada	Analog	Selecione para detectar automaticamente o sinal de entrada
	Configuração automática	sim ou não	Ajusta automaticamente a imagem para a definição padrão
	Desl Temporiz	0 - 24 horas	Selecionar o tempo para desligar o monitor
	Proporção da imagem	wide ou 4:3	Selecione o formato wide ou 4:3 para exibição
	DDC-CI	sim / não	Ativa / Desativa a comunicação DDC-CI
	Redefinir	sim / não	Ajuste do monitor ao padrão de fábrica
	Informações		Mostra a resolução e frequências utilizadas

Sair

1

Modo ativo-desligado

Laranja(ou vermelho)

1. Inicie o Windows® 2000
2. Clique no botão 'Start (Iniciar)', aponte para 'Settings (Configurações)' e clique em 'Control Panel (Painel de controle)'.
3. Clique duas vezes no ícone 'Display (Vídeo)'.
4. Seleccione a guia 'Settings (Configurações)' e clique em 'Advanced... (Avançadas...).'
5. Seleccione 'Monitor (Monitor)'.
6. Se o botão 'Properties (Propriedades)' estiver desabilitado, significa que o monitor está devidamente configurado. Pare a instalação.
7. Se o botão 'Properties (Propriedades)' estiver habilitado. Clique no botão 'Properties (Propriedades)'. Siga os passos abaixo.
8. Clique em 'Driver (Driver)' e, a seguir, clique em 'Update Driver... (Atualizar driver)' e depois no botão 'Next (Avançar)'.
9. Seleccione 'Display a list of the known drivers for this device so that I can choose a specific driver (Exibir uma lista de drivers conhecidos para este dispositivo, de modo que eu possa escolher um driver específico)' e, a seguir, clique em 'Next (Avançar)' e depois em 'Have disk... (Com disco...)'
10. Clique no botão 'Browse... (Procurar)' e selecione a unidade apropriada F: (Unidade de CD-ROM).
11. Clique no botão 'Open (Abrir)' e depois no botão 'OK'.
12. Seleccione o modelo de seu monitor e clique no botão 'Next (Avançar)'.
13. Clique no botão 'Finish' (Concluir) e depois no botão 'Close (Fechar)'.
    Se você vir a janela 'Digital Signature Not Found (Assinatura digital não encontrada)', clique no botão 'Yes (Sim)'.

Windows ME

1. Inicie o Windows® Me
2. Clique no botão 'Start (Iniciar)', aponte para 'Settings (Configurações)' e clique em 'Control Panel (Painel de controle)'.
3. Clique duas vezes no ícone 'Display (Vídeo)'.
4. Seleccione a guia 'Settings (Configurações)' e clique em 'Advanced... (Avançadas...)'
5. Seleccione o botão 'Monitor' (Monitor) e clique no botão 'Change... (Alterar)'.
6. Seleccione 'Specify the location of the driver(Advanced) (Especificar o local do driver (avançado))' e clique no botão 'Next (Avançar)'.
7. Seleccione 'Display a list of the known drivers for this device so that I can choose a specific driver (Exibir uma lista

dos drivers conhecidos para este dispositivo para que eu possa escolher um driver específico)' e, a seguir, clique em 'Next (Avançar)' e depois em 'Have disk... (Com disco...)'

1. Clique no botão 'Browse... (Procurar)', selecione a unidade apropriada F: (Unidade de CD-ROM) e clique no botão 'OK'.
2. Clique no botão 'OK', selecione o modelo de seu monitor e clique no botão 'Next' (Avançar).
3. Clique no botão 'Finish (Concluir)' e depois no botão 'Close (Fechar)'.

Windows XP

1. Inicie o Windows® XP.
2. Clique no botão 'Start' (iniciar) e depois clique em 'Control Panel' (painel de controle).

park Internet Internet Explorer E-mail Outlook Express HCT 10.0 Notepad Paint Windows Media Player MSN Explorer Windows Movie Maker All Programs My Documents My Recent Documents > My Pictures My Music My Computer Control Panel Printers and Faxes Help and Support Search Run... Log Off Turn Off Computer start

1. Seleção e clique na categoria 'Appearance and Themes' (aparência e temas).

1. Clique no item 'Display' (visualização).

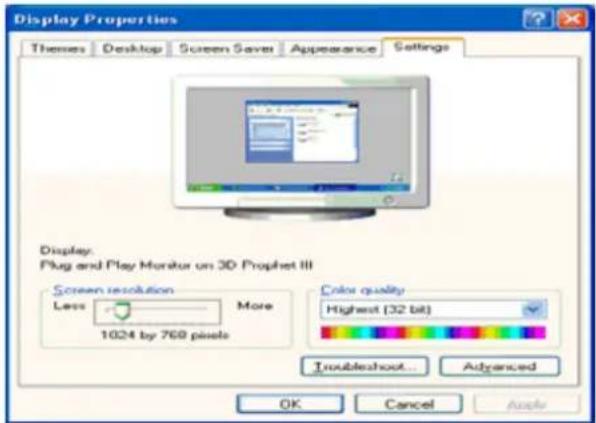

1. Seleccione a aba 'Ajustes' e depois clique no botão 'Advanced' (avançado).

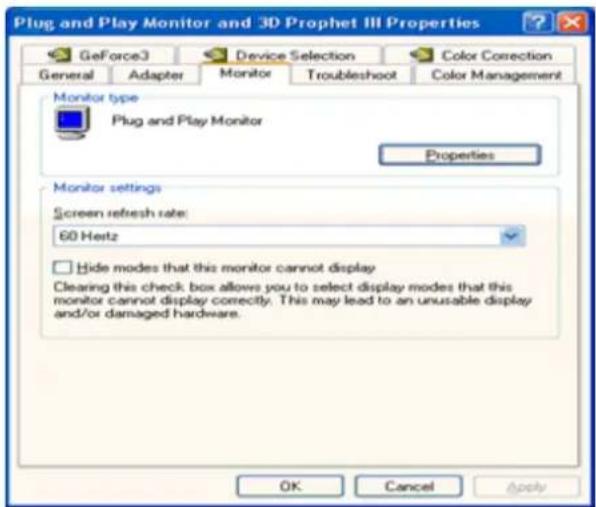

1. Selezione a aba 'Monitor'

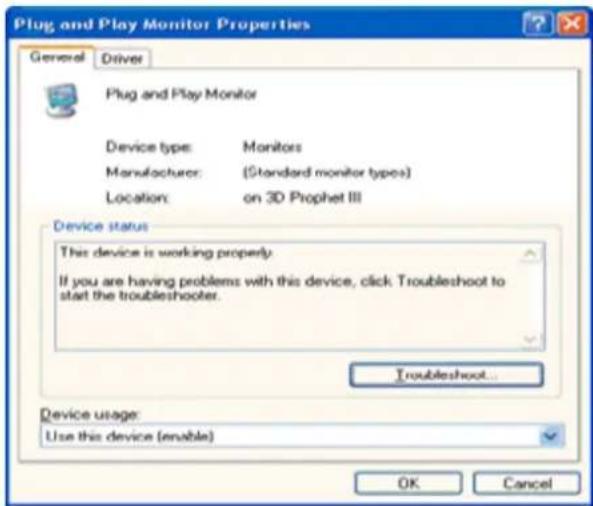

2. Se o botão 'Properties' (propriedades) estiver desativado, isto significa que seu monitor está adequadamente configurado. Por favor, pare a instalação.

3. Se o botão 'Properties' (propriedades) estiver ativo, clique no botão 'Properties' (propriedades).

Por favor, siga os passos abaixo.

1. Clique na aba 'Driver' e depois clique no botão 'Update Driver...' (atualizar Driver).

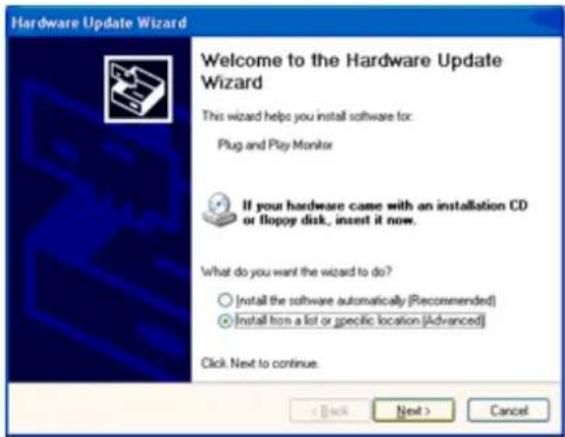

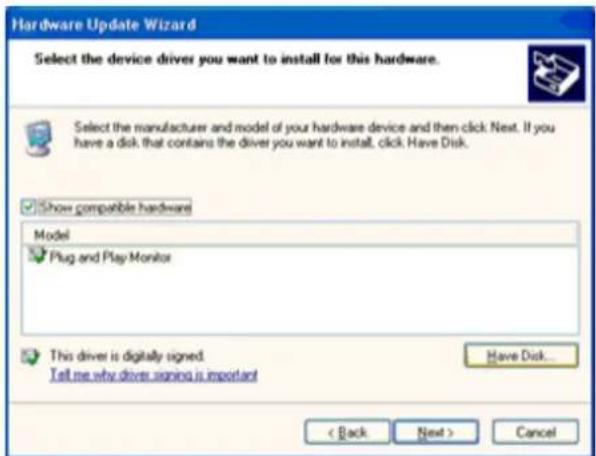

1. Seleccione o botão 'Install from a list or specific location [advanced]" (instale a partir de uma lista ou local específico [avançado]) e depois clique no botão 'Next' (seguinte).

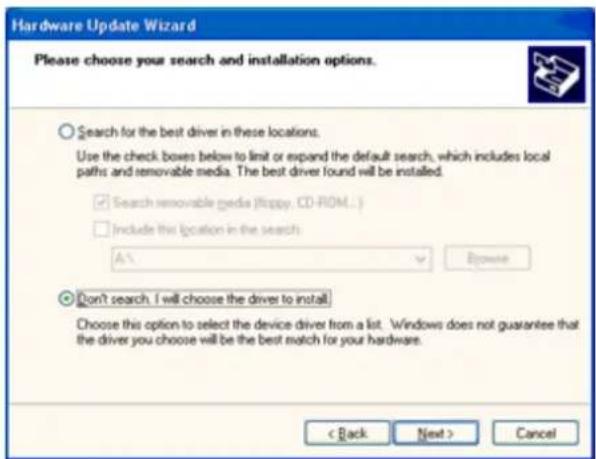

1. Selecione o botão 'Don't Search. I will choose the driver to install' (Não procure. Eu vou escolher o driver para instalar). Depois clique no botão 'Next' (seguinte).

1. Clique no botão 'Have disk... (Com disco)', depois no botão 'Browse... (Procurar)' e, a seguir, selecione a unidade apropriada F: (Unidade de CD-ROM).

1. Clique no botão 'Open (Abrir)' e depois no botão 'OK'.

2. Seleccione o modelo de seu monitor e clique no botão 'Next (Avançar)'.

3. Se você vir a mensagem 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP (não tenham passado no teste do logotipo do Windows® para verificar sua compatibilidade com o Windows® XP)', clique no botão 'Continue Anyway (Continuar assim mesmo)'.

4. Clique no botão 'Finish (Concluir)' e depois no botão 'Close (Fechar)'.
5. Clique no botão 'OK' e novamente em 'OK' para fechar a caixa de diálogo 'Display Properties (Propriedades de Vídeo)'.

Windows Vista

1. Clique em "Start" (iniciar) e "Control Panel" (painel de controle). Depois, faça um clique duplo em "Appearance and Personalization" (aparência e personalização).

Start Menu Start Menu Options E-mail Windows Start Welcome Context Windows Media Player Windows Photo Safety Windows Live Miscellaneous Download Windows Meeting Space Windows Explicit Adobe Photoshop CS2 Natalix Command Prompt All Programs Show Event Add user Documents Picture Music Games Search Recent Bits Computer Network Comment Sr Control Panel Default Programs Help and Support

1. Clique em "Personalization" (personalização) e depois em "Display Settings" (ajustes de visualização).

1. Clique em "Advanced Settings..." (ajustes avançados).

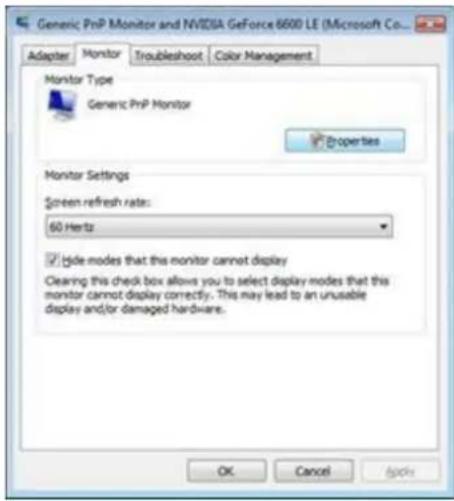

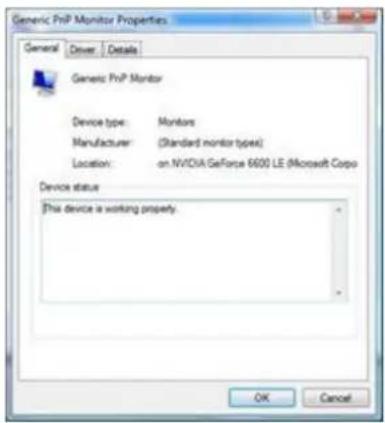

1. Clique em "Properties" (propriedades) na aba "Monitor". Se o botão "Properties" (propriedades) estiver desativado, isto significa que a configuração de seu monitor está completa. O monitor pode ser usado como está. Se a mensagem "Windows precisa..." é visualizada, como mostrado na figura abaixo, clique em "Continue".

1. Clique em "Update Driver..." (Atualizar driver) na etiqueta "Driver".

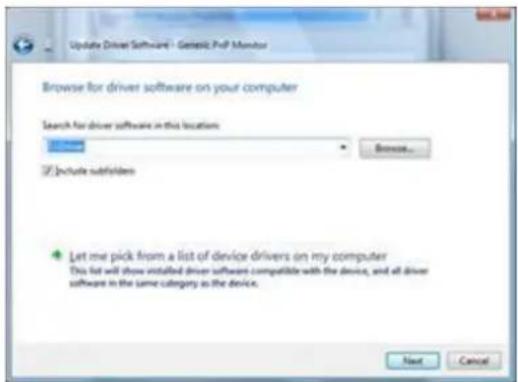

1. Marque a caixa de verificação "Navegar meu computador para o software do driver" e clique em "Deixe-me retirar em uma lista de drivers do dispositivo no meu computador".

1. Clique no botão 'Have disk...' (há um disco...), depois clique no botão 'Browse...' (navegar) e depois selecione o drive apropriado F:\Driver (CD-ROM Drive).
2. Seleccione o modelo do monitor e clique no botão 'Next' (seguinte).
3. Clique em "Close" (fechar) → "Close" (fechar) → "OK" → "OK" nas seguintes telas visualizadas em sequência.

Windows 7

1. Windows® 7 Início
2. Clique em 'Start' (Início) e tecle em 'Control Panel' (Painel de Controle).

CyberLink PowerCinema Paint Windows Media Center Touch tool Getting Started Calculator Sticky Notes Snipping Tool Magifier WinRAR All Programs aoc Documents Pictures Music Games Computer Control Panel Devices and Printers Default Programs Help and Support Shat down

1. Clique no ícone 'Display'.

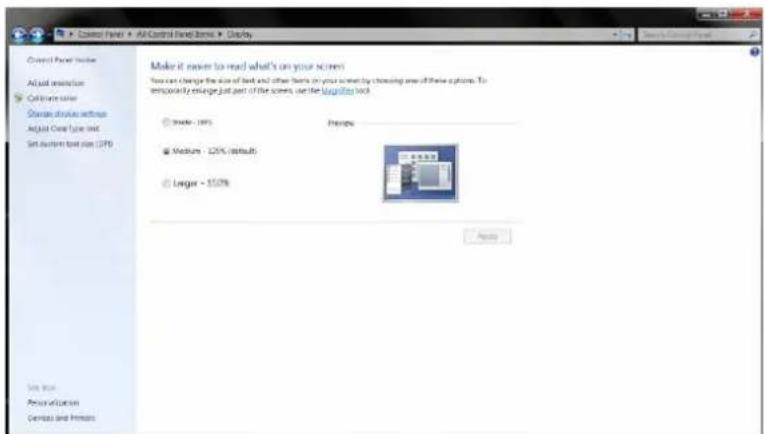

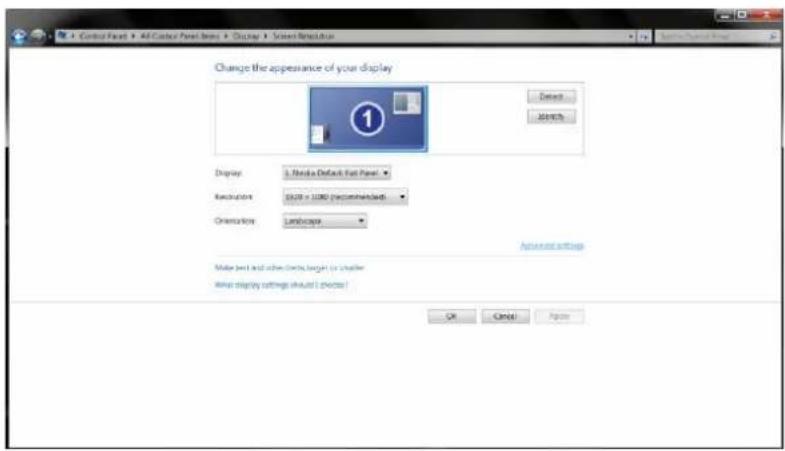

1. Clique no botão "Change display settings" (Mude a programação do display).

5.Clique no botão "Advanced Settings" (Programação Avançada).

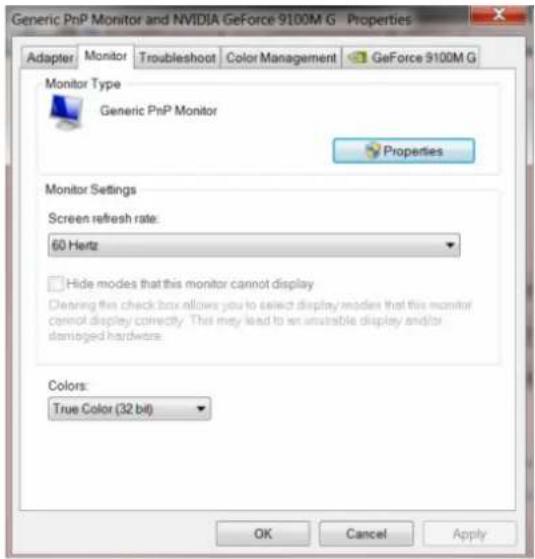

6.Clique na aba "Monitor" e então, clique no botão "Properties" (Propriedades).

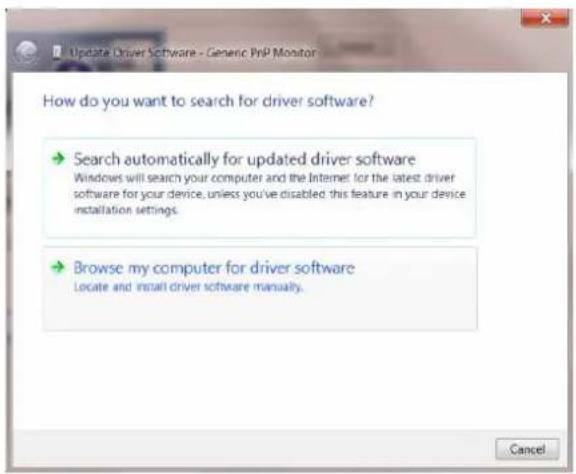

1. Abra a janela "Update Driver Software-Generic PnP Monitor" (Software de Atualização do Driver do Monitor Genérico PnP) clicando em "Update Driver..." (Software de Atualização do Driver ...) e clique no botão "Browse my computer for driver software" (Pesquise o driver no meu computador).

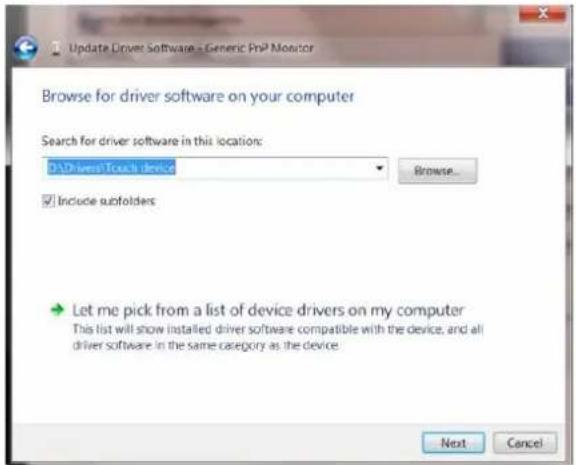

1. Seleccione "Let me pick from a list of device drivers on my computer" (Deixe-me pegar da lista de acessórios em meu computador).

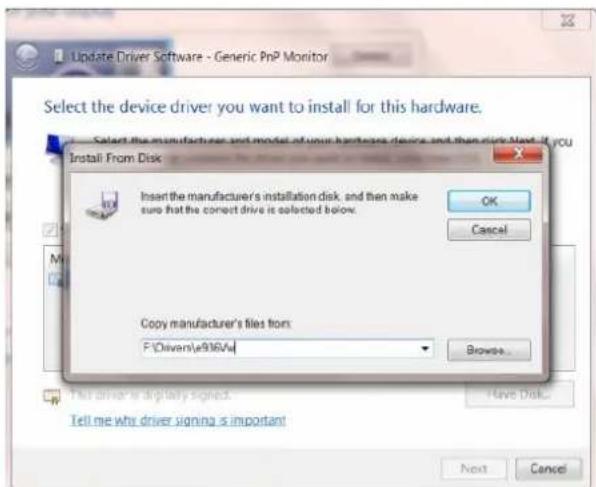

1. Clique o botão "Have Disk" (Há um disco). Clique no botão "Browse" (Pesquisar) e navegue para o seguinte diretório:

X:\Driver\module name (onde "X" é a letra designada para o drive de CD-ROM).

1. Seleccione o arquivo "xxx.inf" e clique no botão "Open" (Abrir). Clique no botão "OK".
2. Seleccione o modelo do seu monior e clique o botão "Next" (Próximo). Os arquivos serão copiados do CD para o seu disco rígido.
3. Feche todas as janelas abertas e remova o CD.
4. Reinicie o sistema. O sistema irá automaticamente selecionar o valor mais recente e Perfil de Combinação de Cores correspondente.

i-Menu

Bem-vindo ao software "i-Menu" da AOC. O i-Menu facilita o ajuste da configuração de exibição de seu monitor por menus em tela, em vez de botão de OSD no monitor. Clique aqui para instalar o software. Para concluir a instalação, siga o guia de instalação.

Bem vindo ao software de gerenciamento de energia de monitor AOC e-Saver! O AOC e-Saver apresenta as funções Smart Shutdown para seus monitores, permite que seu monitor desligue na hora quando a unidade do PC estiver em qualquer status (Ligado, Desligado, Hibernação ou Proteção de Tela); o tempo efetivo de desligamento depende das suas preferências (veja o exemplo a seguir). Por favor, clique em "driver/e-Saver/setup.exe" para começar a instalar o software e-Saver, siga o assistente de instalação para completar a instalação do software.

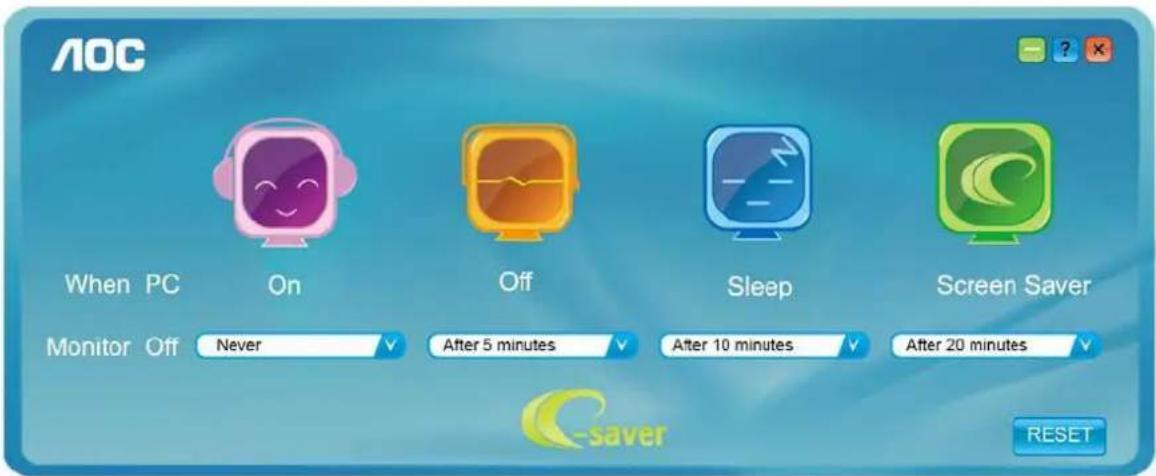

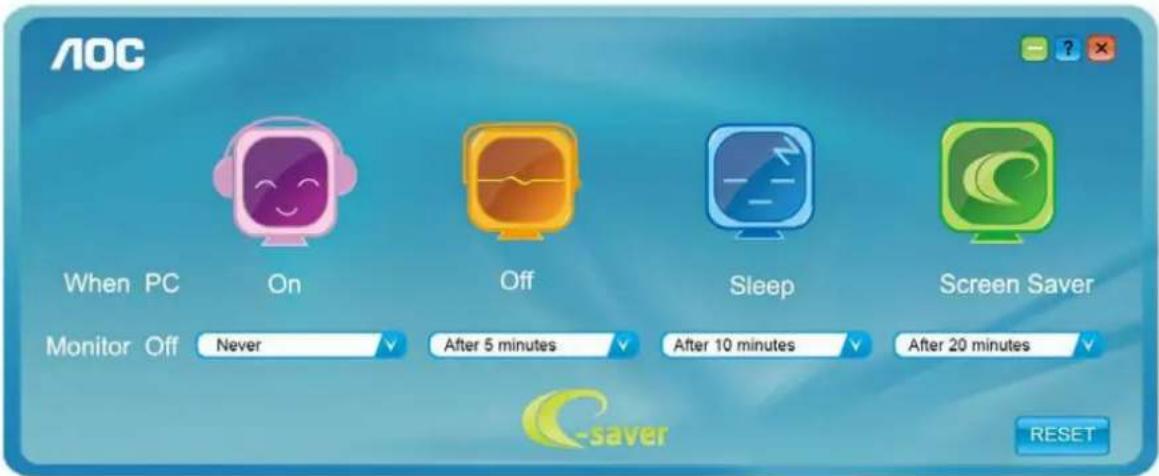

Sob cada um dos quatro status do PC, você pode selecionar o tempo desejado a partir do menu suspenso (em minutos) para que o seu monitor desligue automaticamente. O exemplo ilustrado acima:

1) O monitor nunca desligará quando o PC estiver ligado.
2) O monitor desligará automaticamente 5 minutos depois do PC ser desligado.
3) O monitor desligará automaticamente 10 minutos depois do PC entrar no modo hibernação/espera.
4) O monitor desligará automaticamente 20 minutos depois do protetor de tela aparecer.

Você pode clicar em "RESET" para configurar o e-Saver na configuração padrão conforme ilustrado abaixo.

Bem-vindo ao software "Screen+" da AOC, Screen+é uma ferramenta de divisão de tela de área de trabalho, ele divide a área de trabalho em painéis diferentes, cada painel exibe uma janela diferente. Você apenas precisa arrastar a janela para um painel correspondente, quando você deseja acessá-la. Ele suporta exibição em monitor múltiplo para facilitar sua tarefa. Favor utilizar o software de instalação para instalá-lo

Solução de problemas

Problema e pergunta	Possíveis soluções
Problema e perguntaPossíveis soluções	LED de funcionamento está apagadoCertifique-se de que o botão liga/desliga esteja ligado e de que o cabo de alimentação esteja devidamente conectado a uma tomada aterrada e ao monitor.
Sem imagem na tela	A tomada de energia está conectada adequadamente?Verifique a conexão e o abastecimento de energia.O cabo está conectado corretamente?(Conecte utilizando o cabo D-sub)Verifique a conexão do cabo DB-15.Se a energia está ligada, reinicialize o computador para ver a tela inicial (tela de conexão), que pode ser visualizada.Se a tela inicial (a tela de login) aparecer reinicie o computador no modo aplicável (o modo de segurança para Windows ME/XP/2000) e depois nude a frequência de vídeo da placa de vídeo.(Consulte a seção de configuração de resolução ideal)Se a tela inicial (a tela de login) não aparece, entre emcontato com a assistência técnica ou seu fornecedor.Você pode ver “Entrada Não Suportada”, na tela?Você pode ver esta mensagem quando o sinal da placa de vídeo exceder a frequência e a resolução máxima de que o monitor pode usar normalmente.Ajuste a frequência e a resolução máxima que o monitor pode usar normalmente.Certifique-se de que os drivers do monitor AOC estejam instalados (os drivers do monitor AOC estão disponíveis em: Here)
A imagem está desfocada ou apresenta fantasmas	Ajuste os controles de contraste e brilho.Pressione para ajustar automaticamente.Certifique-se de não usar cabos de extensão ou caixas de comutação.Recomenda-se ligar o monitor diretamente ao conector de saída da placa de vídeo, na parte traseira.
A imagem oscila, pisca, ou apresenta um padrão o ondulado na Imagem	Afaste o máximo possível do monitor os dispositivos elétricos que possam causar interferência elétrica.Use a máxima taxa de atualização que o monitor suporta com a resolução usada.
O monitor não saí do modo Ativo-desligado"	O interruptor liga/desliga do computador deve estar ligado.A placa de vídeo do computador deve estar devidamente encaixada na abertura correspondente.Certifique-se de que o cabo de vídeo do monitor esteja devidamente conectado ao computador.Verifique o cabo de vídeo do monitor, e certifique-se de que nenhum pino esteja dobrado.Certifique-se de que o computador está em funcionamento teclando CAPS LOCK no teclado e observando a resposta do LED CAPS LOCK. O LED deve acender ou apagar depois de teclar CAPS LOCK.
Falta de uma cor primária (vermelho, verde, ou azul)	Verifique o cabo de vídeo do monitor, e certifique-se de que nenhum pino esteja danificado.Certifique-se de que o cabo de vídeo do monitor esteja devidamente conectado ao computador.
A centralização ou o tamanho da tela está incorreto	Ajuste as posições horizontal e vertical, ou pressione a tecla de acesso direto (AUTO).
A imagem apresenta cores incorretas (as partes que deveriam ser brancas não estã o brancas)	Ajuste a cor RGB e selecione a temperatura de cor desejada.
Distú rbios horizontais ou verticais na tela	Utilize o modo de desligamento do Windows 95/98/2000/ME/XP, ajuste o CLOCK e o FOCO.Pressione para ajustar automaticamente.

EspecificaçÕes

EspecificaçÕes Gerais

Painel de LCD	Número do modelo	e2050S
	Sistema de acionamento	LCD TFT em cores
	Tamanho da imagem visível	50.8cm diagonal
	Distância entre pixels	0.2768 mm(H) x 0.2768 mm(V)
	Vídeo	Interface analógica RGB
	Sincronismo separado	TTL H/V
	Número de cores	Maior que 16.7 milhões de cores
	Clock de pixel	108 MHz
Resolução	Frequência de varredura horizontal	30 kHz - 83 kHz
	Tamanho de varredura horizontal (máximo)	442.8mm
	Frequência de varredura vertical	50 Hz - 75 Hz
	Tamanho de varredura vertical (máximo)	249.075mm
	Resolução predefinida ótima	1600 x 900 (60 Hz)
	Plug & Play	VESA DDC2B
	Conector de entrada	D-Sub de 15 pinos
	Sinal de vídeo de entrada	Analógico: 0,7 V p-p (padrão), 75 ohms
	Alimentação	100-240V~, 50/60Hz
	Consumo de energia	Ativo < 22W
		Em espera < 0.5W
	Desl Temporiz	0-24 horas
Características físicas	Tipo de conector	Conector mini D-Sub de 15 pinos
	Tipo do cabo de sinal	Removível
	Dimensões e peso
	Altura (com a base)	477.75 mm
	Largura	361.0 mm
	Profundidade	175.0 mm
	Peso (monitor apenas)	3.019kg
Ambiente	Temperatura
	Em funcionamento	0° a 40°
	Fora de funcionamento	-25° a 55°
	Umidade
	Em funcionamento	10% a 85% (sem condensação)
	Fora de funcionamento	5% a 93% (sem condensação)
	Altitude
	Em funcionamento	0~ 3658m (0~ 12000 pés )
	Fora de funcionamento	0~ 12192m (0~ 40000 pés )

Pré -ajustar os modos de visualização

STAND	RESOLUTION	HORIZONTAL FREQUENCY(kHZ)	VERTICAL FREQUENCY(Hz)
VGA	640×480 @60Hz	31.469	59.940
VGA	640×480 @67Hz	35.000	66.667
VGA	640×480 @72Hz	37.861	72.809
VGA	640×480 @75Hz	37.500	75.000
Dos-mode	720×400 @70Hz	31.469	70.087
SVGA	800×600 @56Hz	35.156	56.250
SVGA	800×600 @60Hz	37.879	60.317
SVGA	800×600 @72Hz	48.077	72.188
Mac-mode	832×624 @75Hz	49.725	74.500
XGA	1024×768 @60Hz	48.363	60.004
XGA	1024×768 @70Hz	56.476	70.069
XGA	1024×768 @75Hz	60.023	75.029
XGA	1024×768 @75Hz	60.241	74.927
WSXGA	1600×900 @60Hz	55.540 59.978

Pinagem

1 6 11 5 10 15

Número do pino	Lado de 15 pinos do cabo de sinal
1	Vídeo - Vermelho
2	Vídeo - Verde
3	Vídeo - Azul
4	N.C.
5	Detecção do cabo
6	GND-R
7	GND-G
8	GND-B
9	+5V
10	Terra
11	N.C.
12	Dados seriais DDC
13	H-sync
14	V-sync
15	Clock do DDC

Plug and Play

Recursos Plug & Play DDC2B

Este monitor está equipado com os recursos VESA DDC2B de acordo com a norma DDC da VESA. Isto permite ao monitor informar ao sistema host sua identidade e, dependendo do nível de DDC usando, comunicar informações adicionar sobre seus recursos de exibição.

DDC2B é um canal de dados bidirecional baseado no protocolo I2C. O host pode solicitar as informações EDID sobre o canal DDC2B.

Regulamentaç ã o

Aviso FCC

Declaraçã o de interferência de radiofrequência Classe B da FCC ADVERTÊNCIA: (PARA MODELOS CERTIFICADOS PELA FCC)

NOTA: este equipamento foi testado e encontra-se em conformidade com os limites para aparelho digital classe B, de acordo com a parte 15 das normas FCC. Tais limites foram estabelecidos para assegurar uma proteção razoável contra interferências prejudiciais em uma instalação residencial. Este equipamento gera, utiliza e pode emitir energia de radiofrequência e, caso não seja instalado e utilizado de acordo as instruções, poderá causar interferência prejudicial às radiocomunicações. No entanto, não há garantias de que a interferência não ocorrerá numa instalação específica. Se o equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que poderá ser determinado quando o equipamento for ligado ou desligado, o usuário deverá tomar uma ou mais das seguintes medidas para tentar corrigir a interferência:

Reorientar ou reposicionar a antena receptora.

Aumentar a distância entre o equipamento e o receptor.

Conectar o equipamento a uma tomada num circuito diferente daquele ao qual o receptor está conectado.

Consultar o revendedor ou um profissional técnico experiente de rádio/televisão para obter ajuda.

AVISO:

As alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade pode anular a autoridade de o usuário operar o equipamento.

Devem ser usados cabos de interface e de alimentação de ca blindados para manter a conformidade com os limites de emissão.

O fabricante não é responsável por nenhuma interferência de rádio ou TV causada por modificações não-autorizadas deste equipamento. O usuário é responsável por corrigir tal interferência.O usuário é responsável por corrigir tal interferência.

Declaraçã o WEEE

Eliminação de equipamentos usados pelos usuários em residência particular na União Européia.

Este símbolo no produto ou na embalagem indica que este produto não deve ser eliminado com o lixo doméstico comum. Em vez disso, é sua responsabilidade eliminar o equipamento usado encaminhando-o a um ponto de coleta designado para a reciclagem do equipamento elétrico e eletrônico usado. A coleta seletiva e a reciclagem do equipamento usado no momento da eliminação ajudará a conservar os recursos naturais e a garantir que será reciclado de maneira a proteger a saúde humana e o meio ambiente. para mais informações sobre onde deixar o equipamento usado para reciclagem, entre em contato com o escritório municipal local, o serviço de eliminação de lixo doméstico, ou a loja onde você adquiriu o produto.

Assitê ncia Té cnica

CERTIFICADO DE GARANTIA MONITOR LCD AOC

(válido somente no território brasileiro)

Este produto (MONITOR LCD AOC) é garantido pela ENVISION INDÚSTRIA DE PRODUTOS ELETRÔNICOS LTDA., na qualidade de fabricante, doravante denominada simplesmente ENVISION, conforme condições abaixo:

1. CONDIÇÕES GERAIS DA GARANTIA

1.1 A ENVISION garante o produto, cujo número de série consta neste certificado, contra qualquer defeito de material ou processo de fabricação, desde que, a critério de seus técnicos autorizados, constate-se defeito em condições normais de uso.
1.2 A reposição de peças defeituosas e execução dos serviços decorrentes desta Garantia somente serão procedidas nas localidades do território brasileiro onde a ENVISION mantiver “Centro de Serviço Autorizado”, de titularidade dela própria ou de terceiro por ela expressamente indicado, onde deverá ser entregue o produto para reparo.
1.3 As despesas de transporte, frete e seguro do produto até o Centro de Serviço Autorizado e respectivo retorno correrão por conta do Cliente.
1.4 Esta Garantia somente será válida se o presente certificado estiver devidamente preenchido e sem rasuras, acompanhado da via original da Nota Fiscal de Compra.

2. PRAZO DA GARANTIA

2.1. O prazo de validade desta Garantia é de 3 (três) meses (garantia legal), e de mais 9 (nove) meses (garantia

adicional), totalizando 1 (hum) ano de Garantia contado da data da emissão da Nota Fiscal de Compra (efetuada pelo revendedor abaixo mencionado), ao primeiro Adquirente/Consumidor/Cliente. A transferência do produto a terceiros, dentro do período acima previsto, não exclui a validade desta Garantia.

3. LIMITAÇÕES DA GARANTIA

3.1 Decurso do prazo de validade previsto no item 2.1;
3.2 Ligação do aparelho a rede elétrica fora dos padrões especificados ou sujeita a variações excessivas de voltagem;
3.3 Mau uso e em desacordo com o Manual de Instruções;
3.4 Danos causados por agentes naturais (enchente, maresia, descarga elétrica, dentre outros) ou exposição excessiva ao calor;
3.5 Utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva ou locais com altas / baixas temperaturas, poeira, acidez, etc.;
3.6 Danos causados por acidentes;
3.7 Danos decorrentes do transporte pelo Cliente ou de embalagem inadequada por ele utilizada;
3.8 Apresentação de sinais de haver sido aberto, ajustado, convertado ou de ter sido seu circuito modificado por pessoa não autorizada pela ENVISION;
3.9 Defeitos e danos causados pelo uso de software e/ou hardware não compatíveis com as especificações dos MONITORES LCD AOC;
3.10 Produtos que tenham tido o número de série e/ou lacre removidos, adulterados ou tornados ilegíveis;
3.11 Apresentação de rasuras ou modificações neste certificado.

4. LIMITAÇÕES DE RESPONSABILIDADE

4.1 A ENVISION, seus distribuidores, revendedores e/ou Centros de Serviço Autorizado, não oferecerão, nem estão autorizados a oferecer qualquer outra garantia além da expressamente prevista neste Certificado de Garantia, seja de que espécie for, relativa ao produto acima especificado.

4.2 A ENVISION poderá, a seu critério, no período de vigência da Garantia, proceder ao conserto do produto junto a um Centro de Serviço Autorizado ou optar pela troca do produto por modelo igual ou similar, novo ou em estado de novo, em perfeitas condições de uso e de manutenção. Em caso de troca do produto através de um Centro de Serviço Autorizado, o prazo original de validade da Garantia permanecerá inalterado, contando-se a partir da data inicial da emissão da Nota Fiscal de Compra, conforme descrito no item 2.1 acima.

As informações neste documento estão sujeitas a alteração sem notificação prévia.

Par mais detalhes, favor visitar: http://www.aoc-europe.com/en/service/index.php

Congratulations!
