AD539BE1 - Exaustor de cozinha BRANDT - Manual de utilização gratuito

Tipo de produto	Coifa trapezoidal
Marca	BRANDT
Modelo	AD539BE1
Tipo de instalação	Evacuação externa ou recirculação (com filtro de carvão ativado)
Número de velocidades	3 velocidades
Iluminação	Lâmpada E14, máx. 40 W
Alimentação	220-240 V ~ 50 Hz, monofásico
Filtro metálico	Lavável na máquina de lavar louça, limpar todos os meses
Filtro de carvão ativado	Opcional, trocar todos os anos
Diâmetro do duto de evacuação	125 mm (adaptador fornecido) ou 150 mm (não fornecido)
Distância mínima ao plano de cocção	70 cm
Tipo de cabo de alimentação	H05 VVF 2 condutores 0,75 mm²
Fusível recomendado	10 ou 16 A
Peças de reposição disponíveis	Filtro metálico, filtro de carvão, lâmpada E14
Manutenção	Limpeza mensal do filtro metálico; limpeza da carroceria com detergente suave
Instruções de segurança	Não flambar sob a coifa, supervisão das frituras, reparo por profissional credenciado

Perguntas frequentes - AD539BE1 BRANDT

Como instalar a coifa BRANDT AD539BE1?

Siga as instruções do manual: trace uma linha horizontal a 70 cm mínimo do plano de cocção, fixe os gabaritos, fure e bucho, pendure a coifa nos parafusos, e conecte eletricamente. Você pode optar por evacuação externa (duto diâmetro 125 mm) ou modo recirculação com filtro de carvão ativado.

Qual é a distância mínima entre a coifa e o plano de cocção?

A distância mínima entre o plano de cocção e a parte mais baixa da coifa deve ser de 70 cm. Se sua placa de cocção especificar uma distância maior, respeite essa.

Como limpar o filtro metálico da coifa?

Remova o filtro metálico, limpe-o com um detergente doméstico, enxágue abundantemente e seque. Você também pode colocá-lo na máquina de lavar louça na posição vertical, sem misturar com louça suja. Realize esta limpeza todos os meses.

Como trocar a lâmpada da coifa?

Desconecte a coifa ou desligue o disjuntor. Remova os filtros metálicos, desparafuse a lâmpada usada e substitua por uma lâmpada E14 com potência máxima de 40 W. Recoloque os filtros.

Qual é a diferença entre o modo evacuação e o modo recirculação?

No modo evacuação, o ar é expelido para o exterior através de um duto. No modo recirculação, o ar é filtrado por um filtro de carvão ativado (opcional) e depois devolvido ao ambiente. Use o modo recirculação se não tiver saída externa ou se seu duto tiver diâmetro inferior a 125 mm.

Qual tipo de lâmpada usar para a coifa AD539BE1?

Use uma lâmpada do tipo E14, potência máxima 40 W. Você pode substituir por uma lâmpada LED equivalente se compatível.

Como encomendar os filtros ou peças de reposição?

Os filtros e peças de reposição estão disponíveis em seu revendedor BRANDT. Consulte a placa de identificação no interior da coifa para encontrar a referência exata do filtro de carvão (REF CARBON FILTER). Você também pode contatar o serviço de atendimento ao consumidor.

Posso usar a coifa sem filtro metálico?

Não, nunca use a coifa sem os filtros metálicos. Eles protegem o motor das gorduras e evitam riscos de incêndio. Limpe-os regularmente.

O que fazer se a coifa não ligar ou não funcionar?

Verifique primeiro a alimentação elétrica e o fusível (10 ou 16 A). Certifique-se de que a tomada está acessível. Se o cabo estiver danificado, chame um profissional. Se o problema persistir, contate o serviço de assistência técnica.

Como instalar a coifa em modo recirculação?

No modo recirculação, você deve fixar um defletor plástico de fumaça no teto, retirar as válvulas anti-retorno se presentes, e instalar um filtro de carvão ativado nas cassetes metálicas. A chaminé deve ser orientada com as aberturas para cima para a circulação de ar.

MANUAL DE UTILIZADOR AD539BE1 BRANDT

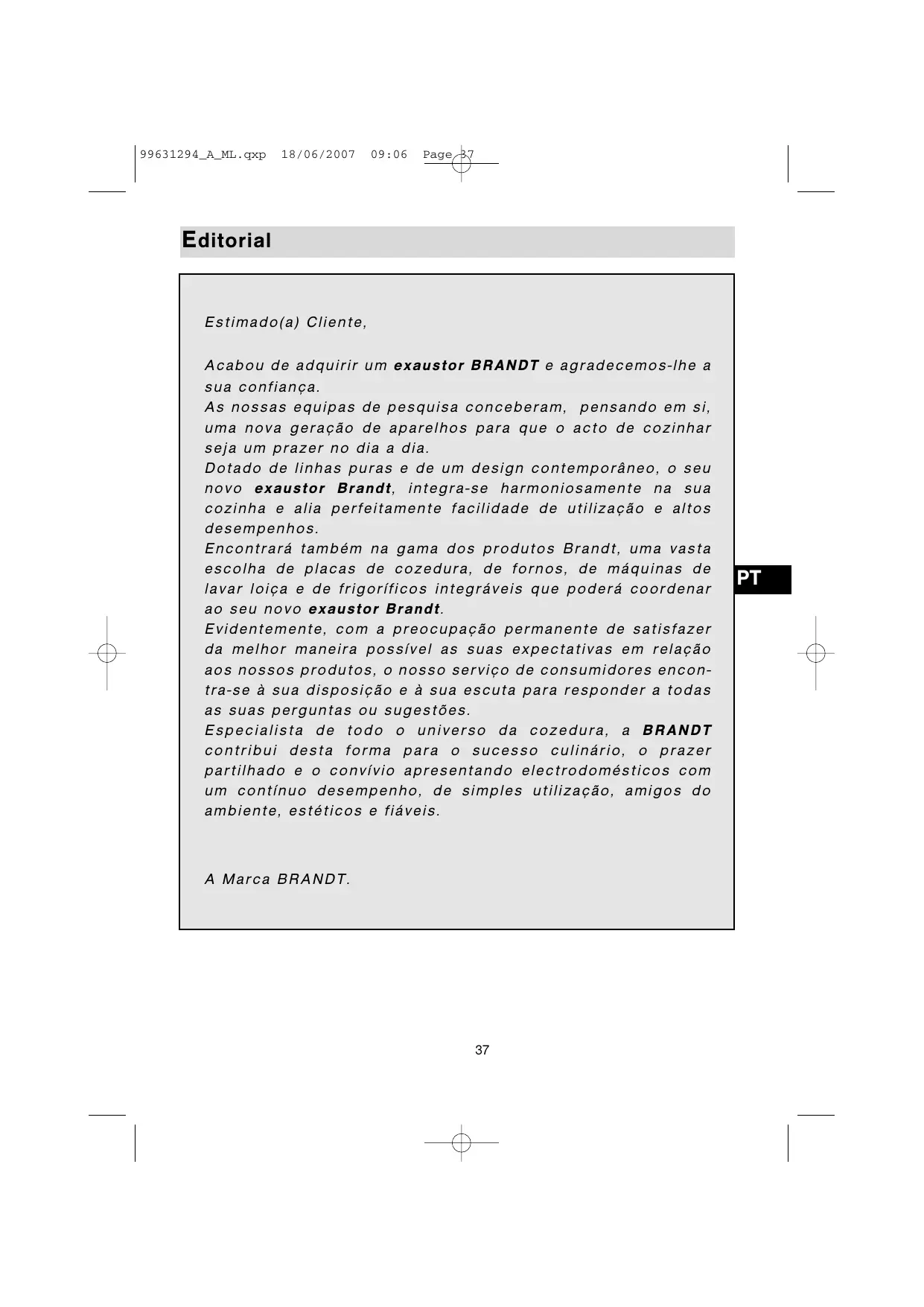

Acabou de adquirir um exaustor BRANDT e agradecemos-lhe a sua confiança.

As{nossas equipas depesquisaconceberam,pensando em si,uma nova geraçãodeaparelhosparaqueoactodecozinhara.sea um prazer no dia a dia.

Dotado de linhas puras e de um design contemporâneo, o seu novo exaustor Brandt, integra-se harmoniosamente na sua cozinha e alia perfeitamente fácil de'utilisation e.altos desempenhos.

Evidente, com a preocupação permanente de satisfazer da melhor maneira possível as suas expectativas em relacion aothoseirosculos, onsso service de consumidosencontra-se à sua disposicao e à sua escutapara responder a todas as suas perguntas ou sugestões.

Especialista de todo o universo da cozedura, a BRANDT contribui esta forma para o SUCCESSOculinario, o prazer partilhado e o convivio aparecido electrodométricos com um continuo desempenho, de simples Utilização,(amigos do ambiente,estáticos e fiaveis.

A Marca BRANDT.

Instruções de Segança

• É interdito realizar receitas "flambé" ou fazer functional os bicos de gás sem os cobrir com pratos de cozedura por cima do extractor de fudos (as chamas aspiradas são susceptíveis de deteriorar o aparelho).

• As frituras efectuadas sob o aparelho devem ser alvo de una vigilência constante.

• As reparações devem ser efectuadas exclusivamente por um专业技术 homologado.
• Limpe regularmente o除外 da cassette.
• O funciona por cima de um foco de combustível (madeira, carvão, etc...) não é autorizzato.

Estes extractores de fumes foram concebidos para serem utilizados por particulares num local de habitacao.

Com a preocupaçao de melhorar constanmente os��rosculos, resvamno-nos o direito de realizar modificações nas suas caractésticas tícnicas, funcais ou estéticas, modificações estas inerentes à evolução técnica.

Estes extractores de fumes está destinados exclusivamente à cozedura das bebidas e alimentos. Estes produits não contentem qualquer componente à base de amIENTo.

Ao longo do folheto,

assina-lhe as instruções de segurança,

assinala-lhe os conselhos e as astucias

Como se aparea o seu exaustor?

Fig.1

Modelo 3 velocidades

1

2

3

1 Pequena velocidade
2 Media velocidade
3 Grande velocidade

Illuminação

Quando varías teclas de velocidade estiverem pressionadas, é privilegiada a velocidade mais elevada. A paragem do extractor de fumos faz-se quando todas as teclas deixarem de estar pressionadas.

PT

Em caso de cozinha aquecida com um aparheiro ligado a uma chaminé (ex.: fogão de aquecimento), é necessário instalar o extractor de fumos na sua versão reciclagem. Não utilize o extractor de fumos sem os filtros metalicos.

Deverá ser prevista una ventilação conveniente do espoço quando um extractor de fumos de cozinha foragemado simultaneamente com aparelhos queutilizam gás ou qualquer other combustivel.

Como instalar o seu extractor de fumos ?

Vocé possui una saída para o exterior? fig. 4

O seu extractor de fumos pode ser ligado a ela por intermédiao de uma conduita de evacuação (minimo 125 mm, esmaltada, em alúnio in inflâvel). Se o diametro da conduça for inferior a 125 mm, deve passar obrigatoriamente para o modo reciclagem.

Você não possuí saída para o exterior : fig. 5

Todos os nossois aparehos tem a possibidade de funciona em modo reciclagem.

Neste caso, acrescente um FILTER de carvão activo que captará os cheiros.

Montagem do seu extrator de fudos

A instalacaodeferar estar conforme aos regulamentos em vigor para a ventilacao dos locais. Em Franca,estes regulamentos estao indicados no DTU 61.1 do CSTB.Em particular, or ar evacuado nao deve ser enviado numa conduitutilizada para evacuar os fumos de aparelhos que utilizezam gas ou qualquer other combustivel.Autilizaao de tubos desafectados so pode ser feita aposo acordo de um especialista competente.

A distança minima entre a placá de cozedura e a parte mais baixa do extractor de fumos deferá ser de 70 cm. Se as instruções da placá de cozedura instalada sob o extractor de fumos especialcarem uma distança superior a 70 cm, esta deverá ser levada em consideração.

• Faça um traco horizontal no minimo a 70 cm da area de cozedura.
• Faça umtraço vertical na parede, a partir do tecto até ao rebordo inferior do exaustor.
• Coloque contra a parede as guias de montagem (fig. 2).
• Abra os 6 orificios e fixe as 6 cavilhas.
• Aparafuse os 2 parafusos na parte superior do exaustor até 5mm
• Retire o filtro metalico.
• Fixe o exaustor por meio dos 2 parafusos (fig. 3).
• Aparafuse también os parafusos da parte inferior.

Antes de aparafusar totalmente os 4 parafusos, regule o;nivel do exaustor.

Ligação do seu extractor de fudos

Este aparecido é fornecido com um cabo eletrico H 05 VVF de 2 conduções de 0,75mm^2 (neutro, fase). Ele deve ser ligada à rede 220-240 V monofásica por intermédia do uma tomada eletrica normalizada CEI 60083 que deve ficar acessível antes instalação.

A)nossa responsabilitadede não poderia ser empenhada em caso de acidente consecutivo a uma instalação Incorrecta. O fusivel da sua instalação deve ser de 10 ou 16 A. Se o cabo eletrico estiver estragado, recorra ao servicepos-venda a fim de evitar qualquer perigo.

Montagem da chaminé

Funcionamento em evacuação exterior : fig. 4 e 8

• Fixe contra a parede, apoioado ao tecto, o suporte da chaminé metálica (fig. 6).
  Tome cuidado de maneira a alinhar as两大 ranhuras triangulares do suporte metalico com o traco vertical na parede.
• Em caso de um tubo com 125mm de diametro, utilize o adaptor do incluso (fig. 8).
  Se o seu tubo exterior for inferior a 125 mm, é indispensable a ligação do seu extractor de fumos em modo reciclagem.
• Prepare a sua chaminé telescópica tomando cuidado para dissimilar os orificios (fig. 8).
  Encaixar ao maior as chaminés uma dentro da outras.
• Encaixar a parte superior no suporte metalico.
• Ajuste o comprimento da chaminé telescópica baixando a parte inferior e encaixa-la no topo do extractor de fumes.

Para uma utilização optimizada do seu aparecido, aconsehamo-lo a ligar a uma conduça com 150 mm de diametro (não inclua). Limitar ao máximo o número de cotovelos e o comprimento do tubo. Se o extractor de fumes funciona em evacuação exterior, convém assegurar-se da existência de uma entrada de ar fresco suficientemente grande para evitar colocar a peça em depressão.

Funcionamento em modo reciclagem: fig. 5 e 9

PT

• É possível(retar as valvulas de retenção.
• Fixe contra a parede, apoioado contra o tecto, o deflector plastico dos fumos.

Tome cuidado de maneira a partir o deflector em referencia aoTRS vertical traçado na parede (fig. 7).

• Prepare a sua chaminé tomando cuidado para colocar os orificios voltados para cima de maneira a que fiquem visíveis (fig. 9).
• Fixe a parte superior ao deflector de plástico.
• Ajuste o comprimento da chaminé telescópica baixando a parte inferior e encaixando-a no topo do extractor de fumes.

Como substituir a lâmpada ?

Antes de qualquer intervencao, o extractor de fumosdeera ser colocado fora de tensao, quer retirando a tomada, quer actionando o disjuntor.

1. Retire os filtros metálicos (fig. 10).
2. Desenrosque a lampada E14-40W e substitua-a (fig. 11)
3. Colque novamente os filtros metálicos.

Como limpar o seu extractor de fumes ?

O extractor de fumos deve ser colocado fora de tensão, quer retirando a tomada, quer acontecido o disjuntor, antes de retiring os filtros metalicos. Às a limpeza, os filtros metalicos devem ser fixados de novo em conformidade com as instruções.

	FILTRO CASSETE	FILTRO CARVÃO ACTIVO
	Antes da primeirautilização do filtrottasete, retirea pellicula de proteção.	Para osextractor de fumos instalados em modo reciclagem
MANUTENÇÃO	INDISPENSÁVEL TODOS OS MESESPara evaporar qualquerperigo de incêndio.	INDISPENSÁVEL TODOS OS ANOS
PORQUÊ?	Este filtrobasorve os vapes gordos e aspoeiras. Ele é o elemento que assegura a parteimportanta da eficácia do seu extractor de fumes.	Este filtrobasorve os cheiros e develser substituído polo menos todos osanos emfunção da suautilização.
COMO?	Com um produits delimpeza dométrico vendido comércio, em seguida enxague e seque.Esta limpeza pode ser effectuada no seu lava-loça em posiçoVERTICAL (não colocar emcontacto com a loça suja oucom talheres de prata).	Encomendefiltrosno seu revendedor(sobarefúnciaindica na placadecaracterística situada Dentro doextractor defumos) e anote a data desubstituição.

Nunca utilize esfregões metálicos, produits abrasivos ou escovas demasiado duras.

Para limpar a parte exterior e o vigia de iluminação, utilize exclusivamente produits de limpeza dométricos vendidos no comércio diluidos em água, em seguida enchague com água limpida e seque com um pano.

Desmontagem do filtro cassete (fig. 10)

Montagem do filtro carvão (fig. 12)

1. Retire as cassetes.
2. Colque o filtro carvão sobre a cassette na parte interna do extractor.
3. Colque os 2 ganchos de fixação.
4. Effectue esta operacao em todas as cassetes.

Quem contactar?

Qualquer defeito no aspecto que tenha sido provocado por uma utilização Incorrecta ou pela limpeza com produits abrasivos e que não provoagem o não funciona um incapacidade de utilizesçao não sera levados em consideração pelo fabricante. Qualquer arranjo deverá sereffectuado por um专业技术 competente.

• Conhecem perfeitamente o seu aparelho e o seu funciona,
• Aplicam integralmente osnoxos métodos de regulação,de manutenção e de reparacao,
  Utilizam exclusivamente as peças de origem.

Em caso de reclamação ou para encomendar peças sobresselentes ao seu distribuidor, indique-lhe a referencia completeness do seu aparelho ( tipo de aparelho e número de série).

Estas informacoes está inscritas na placac de caracteristicas fixada no interior do aparelho.

As descrições e as caracteristicas incluídas neste manual são dadas apenas a titulo de informação e não de compromisso. De facto, preocupados com a qualida do今天我们 produtos, reservamo-nos o direito de efetuar, sem pré-aviso, todas as 修改as ou melhoramentos necessários.

PT

Brandt

MADE IN FRANCE

220 - 240V ~ 50 Hz
