AD539BE1 - Hotte BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte trapèze
Marque	BRANDT
Modèle	AD539BE1
Type d'installation	Évacuation extérieure ou recyclage (avec filtre à charbon actif)
Nombre de vitesses	3 vitesses
Éclairage	Lampe E14, max 40 W
Alimentation	220-240 V ~ 50 Hz, monophasé
Filtre métallique	Lavable au lave-vaisselle, à nettoyer tous les mois
Filtre à charbon actif	Optionnel, à changer tous les ans
Diamètre de gaine d'évacuation	125 mm (adaptateur fourni) ou 150 mm (non fourni)
Distance minimale au plan de cuisson	70 cm
Type de câble d'alimentation	H05 VVF 2 conducteurs 0,75 mm²
Fusible recommandé	10 ou 16 A
Pièces détachées disponibles	Filtre métallique, filtre charbon, ampoule E14
Entretien	Nettoyage mensuel filtre métallique ; nettoyage carrosserie avec détergent doux
Consignes de sécurité	Ne pas flamber sous la hotte, surveillance des fritures, réparation par professionnel agréé

FOIRE AUX QUESTIONS - AD539BE1 BRANDT

Comment installer la hotte BRANDT AD539BE1 ?

Suivez les instructions de la notice : tracez un trait horizontal à 70 cm minimum du plan de cuisson, fixez les gabarits, percez et chevillez, accrochez la hotte aux vis, puis raccordez électriquement. Vous pouvez opter pour une évacuation extérieure (gaine diamètre 125 mm) ou un mode recyclage avec filtre à charbon actif.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si votre table de cuisson spécifie une distance supérieure, respectez celle-ci.

Comment nettoyer le filtre métallique de la hotte ?

Retirez le filtre métallique, nettoyez-le avec un détergent ménager, rincez abondamment et séchez. Vous pouvez également le passer au lave-vaisselle en position verticale, sans le mélanger avec de la vaisselle sale. Effectuez ce nettoyage tous les mois.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte ou coupez le disjoncteur. Retirez les filtres métalliques, dévissez l'ampoule usagée et remplacez-la par une ampoule E14 d'une puissance maximale de 40 W. Remettez les filtres.

Quelle est la différence entre le mode évacuation et le mode recyclage ?

En mode évacuation, l'air est rejeté vers l'extérieur via une gaine. En mode recyclage, l'air est filtré par un filtre à charbon actif (optionnel) puis renvoyé dans la pièce. Utilisez le mode recyclage si vous n'avez pas de sortie extérieure ou si votre gaine est de diamètre inférieur à 125 mm.

Quel type d'ampoule utiliser pour la hotte AD539BE1 ?

Utilisez une ampoule de type E14, puissance maximale 40 W. Vous pouvez remplacer par une ampoule LED équivalente si compatible.

Comment commander les filtres ou pièces de rechange ?

Les filtres et pièces de rechange sont disponibles chez votre revendeur BRANDT. Référez-vous à la plaque signalétique à l'intérieur de la hotte pour trouver la référence exacte du filtre à charbon (REF CARBON FILTER). Vous pouvez aussi contacter le service consommateurs.

Puis-je utiliser la hotte sans filtre métallique ?

Non, ne jamais utiliser la hotte sans les filtres métalliques. Ils protègent le moteur des graisses et évitent les risques d'incendie. Nettoyez-les régulièrement.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et le fusible (10 ou 16 A). Assurez-vous que la prise est accessible. Si le câble est endommagé, faites appel à un professionnel. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte en mode recyclage ?

En mode recyclage, vous devez fixer un déflecteur plastique des fumées au plafond, retirer les clapets anti-retours si présents, et installer un filtre à charbon actif sur les cassettes métalliques. La cheminée doit être orientée avec les ouïes vers le haut pour la circulation d'air.

MODE D'EMPLOI AD539BE1 BRANDT

DE Betriebsanleitung - Trapezhaube GB User's guide - Trapezoid hood FR Le guide d'utilisation - Hotte trapèze GR Odyoc xponc tou Tpacte0edn aToppoemnpa oac. NL Gebruiksaanwijzing van uw afzuigkap "piramide" PT O guia de utilizesao - Extractor de fumos trapézio

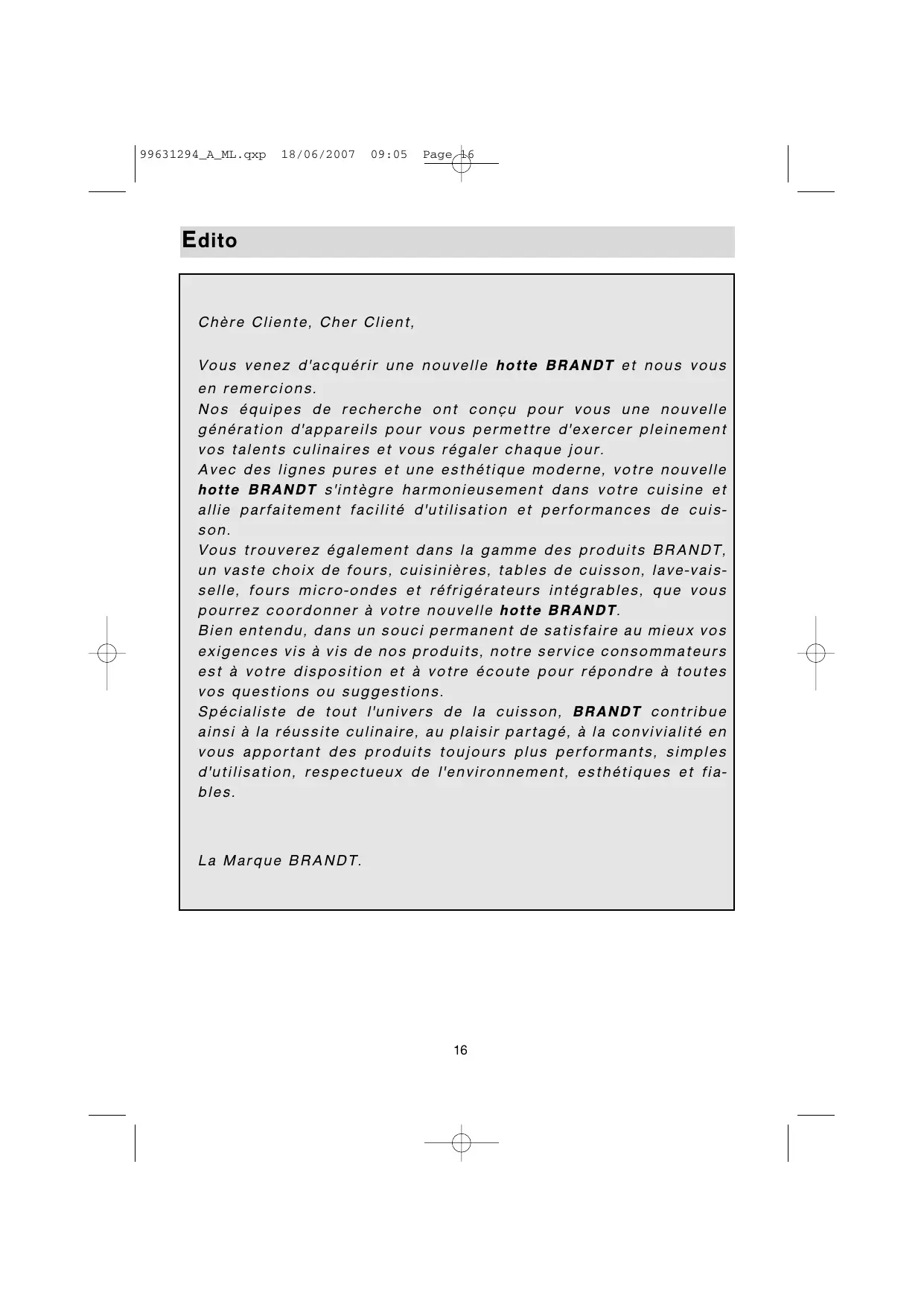

Chère cliente, cher client,

7 rue Henri Becquerel 92500 RUIEL MAJ MOISON

N^o SER.

TYPE

REF CARBON FILTER :

CONS. N° 419

Dear Customer,

Vous venez d'acquérir une nouvelle hotte BRANDT et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils pour vous permettre d'exercer pleinement vos talents culinaires et vous régaler chaque jour.

Avec des lignes pures et une esthétique moderne, votre nouvelle hotte BRANDT s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances de cuisson.

Vous trouvez également dans la gamme des produits BRANDT, un vaste choix de fours, cuisinières, tables de cuisson, lave-vaisselle, fours micro-ondes et réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte BRANDT.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Spécialiste de tout l'univers de la cuisson, BRANDT contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.

La Marque BRANDT.

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Nettoyez régulièrement le filtre cassette pour éviter tout risque de prise de feu.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont été conçues pour être utilisées par des particuliers dans un lieu d'habitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires.

Ces produits ne contiennent aucun composant base d'amianté.

Tout au long de la notice,

vous signale les consignes de sécurité,

vous signale les conseils et les astuces

Modèle 3 vitesses

1 Petite vitesse 2 Moyenne vitesse 3 Grande vitesse

Éclairage

Important : Lorsque plusieurs touches de vitesse sont enfoncées, la vitesse la plus élevée est privilégiée.

L'arrêt de la hotte se fait lorsque toutes les touches ne sont pas enfoncées.

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Comment installer votre hotte ?

Vous possédez une sortie vers l'extérieur : fig. 4

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

Vous ne possédez pas de sortie vers l'extérieur : fig. 5

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifie une distance plus grande que 70 cm, celle-ci doit être prise en compte.

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson.
• Tracez un trait vertical sur le mur allant du plafond jusqu'au bord inférieur de la hotte.
• Placez contre le mur les gabarits de montage (fig. 2).
• Percez les 6 trous. Enoncez les 6 chevilles.
• Vissez les deux vis du haut de la hotte en les laissant dépasser de 5 mm.
• Retirez le filtre métallique.
• Accrochez la hotte aspirante aux deux vis (fig. 3).
• Vissez les deux vis du bas.

Avant serrage complet des 4 vis, ajustez le niveau de la hotte.

Raccordement de votre hotte

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 2 conducteurs de 0,75mm² (neutre et phase). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une installation incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Fonctionnement en évacuation extérieure: fig. 4 et 8

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).
• Dans le cas d'une gaine de diamètre 125 mm, utilisez l'adaptateur fourni (fig. 8).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

• Préparez votre cheminée télescopique en Prenant soin de dissimuler les ouies (fig. 8). Emboitez les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et en l'emboitant dans le sommet de la hotte.

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible de retirer les clapets anti-retours.
• Fixez contre le mur, en appui sur le plafond, le déflecteur plastique des fumées.

Prendre soin de centerer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 7).

• Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière qu'elles seront visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et en l'emboitant dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur,

1. Retirez les filtres métalliques (fig. 10).
2. Dévissez puis changez l'ampoule E14-40W (fig. 11)
3. Remplacez les filtres métalliques.

Comment nettoyer votre hotte ?

La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première utilisation du filtre cassette, retirez le film de protection.	Pour les hottes installées en recyclage
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS
POURQUOI?	Ce filtre retient les vapeurs grasses et les pous-sières. Il est l'élement assurant une part impor-tante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre uti-lisation.
COMMENT?	Avec un nettoyant ménager du commerce, puis rince abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position vertica-le (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la réfé-rence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.
N'utilise jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l'eau, puis rince à l'eau claire et essuyez avec un chiffon doux.

Montage du filtre charbon (fig. 12)

1. Retirez les cassettes.
2. Placez le filtre charbon sur la cassette côté intérieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faites cette opération sur toutes les cassettes.

Relations consommateurs

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer:

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vouppouveznousecrè: SERVICE CONSOMMATEURSBRANDT

BP 9526

95069 CERGY PONTOISE CEDEX

tarif en vigueur à la date d'impression du document.

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de

2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint-Ouen-l'Aumone - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 euros

RCS Nanterre 440 302 347.

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraîne pas un non-fonctionnement ou une inaptitude à l'utilisation ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre appareil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation. Utilisent exclusivement les pièces d'origine.

En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (type de l'appareil et numéro de série)

Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

Brandt

MADE IN FRANCE

220-240V\~50Hz

7 rue Henri Becquerel

92500 Rueil-Malmaison

N^ SER.

TYPE

REF CARBON FILTER :

CONS. N° 419

Geache klant,

7 rue Henri Becquerel

92500 Rueil Malmaison

REF CARBON FILTER :

CONS. N° 419

Abb. 1 / Fig. 1 / x 1

Abb. 2 / Fig. 2 / x 2

Abb. 3 / Fig. 3 / 3

Abb. 4 / Fig. 4 / x 4

Abb. 5 / Fig. 5 / σxμα 5

Abb. 6 / Fig. 6 / x1 6

Abb. 7 / Fig. 7 / x 7

Abb. 8 Fig. 8 8

Abb.9 Fig. 9 9

Abb. 10 / Fig. 10 / x 10

Abb. 11 / Fig. 11 / 11

Abb. 12 / Fig. 12 / x 12
