Tipo de Produto	Projetor DLP
Número do Modelo	S5201M
Série	P5403/S5201M
Tecnologia de Exibição	DLP
Resolução Nativa	XGA (1024 x 768)
Brilho	2600 Lumens ANSI (típico)
Taxa de Contraste	3000:1
Vida útil da Lâmpada	Até 3000 horas (Normal), 4000 horas (Eco)
Recurso Interativo	Sim (requer caneta interativa)
Suporte 3D	Sim (NVIDIA 3D, DLP Link)
Dimensões (L x P x A)	290 x 220 x 95 mm
Peso	2.5 kg
Consumo de Energia	230 W (Normal), < 1 W (Espera)
Fonte de Alimentação	CA 100-240V, 50/60 Hz
Portas de Entrada	VGA, HDMI, Composite, S-Video, USB
Portas de Saída	Saída de monitor VGA, Saída de áudio
Acessórios Inclusos	Caneta interativa, Cabo USB, Estojo de transporte, Cabo de alimentação, Controle remoto, Manual
Filtro de Poeira	Opcional (substituível)
Tipo de Lâmpada	230W P-VIP
Correção Keystone	Vertical ±40 graus
Nível de Ruído	30 dB (Modo Eco)
Temperatura de Operação	0°C a 35°C
Conformidade	CE, FCC, RoHS, WEEE

Perguntas frequentes - S5201M ACER

Como configuro a caneta interativa pela primeira vez?

Insira o cabo USB do receptor da caneta na porta USB do projetor. Ligue o projetor e pressione o botão 'Interativo' no controle remoto. Calibre tocando a caneta na imagem projetada conforme instruído.

Como substituo a lâmpada?

Desligue e desconecte o projetor. Espere 45 minutos para esfriar. Remova o parafuso da tampa da lâmpada, abra a tampa, desconecte o conector da lâmpada, remova a lâmpada antiga, insira a nova, reconecte, feche a tampa e aperte o parafuso. Redefina o temporizador da lâmpada pelo menu.

Por que não há imagem projetada?

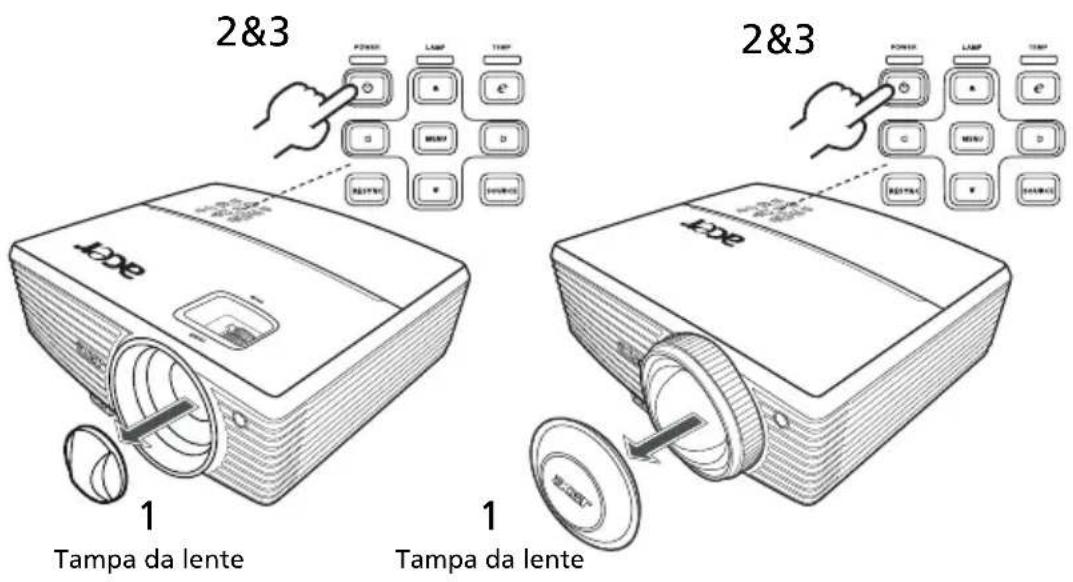

Verifique se a tampa da lente foi removida, o projetor está ligado e a fonte de entrada correta está selecionada (pressione Source no controle remoto). Certifique-se de que os cabos estão conectados com segurança e o dispositivo de origem está ativo.

Como limpo o filtro de poeira?

O filtro de poeira é opcional. Se instalado, desligue e desconecte o projetor, remova a tampa do filtro, retire o filtro e aspire suavemente ou lave com sabão neutro e água. Seque completamente antes de reinstalar.

Posso usar este projetor para conteúdo 3D?

Sim, ele suporta 3D via DLP Link e NVIDIA 3D Vision. Conecte uma fonte 3D compatível, coloque o projetor no modo 3D no menu e use óculos de obturador ativo. Software como NVIDIA Stereoscopic Player pode ser necessário.

Qual é a resolução nativa do projetor?

A resolução nativa é XGA (1024 x 768). Ele pode aceitar resoluções mais altas e reduzi-las.

Como faço uma redefinição de fábrica?

Vá para o menu Configurações, selecione 'Redefinir', depois 'Padrão de Fábrica'. Confirme com 'Sim'. Isso redefine todas as configurações do usuário para os valores originais, exceto o uso da lâmpada.

O controle remoto não está funcionando. O que devo fazer?

Verifique se as pilhas estão inseridas corretamente e têm carga. Certifique-se de que não há obstáculos entre o controle remoto e o receptor IR do projetor. Aponte diretamente para a janela IR frontal ou traseira.

Como atualizar o firmware?

Atualizações de firmware são raras e geralmente não são realizadas pelo usuário. Entre em contato com o suporte da Acer ou verifique o site deles para atualizações. Uma atualização pode exigir um cabo especial ou centro de serviço.

Qual é o tamanho máximo de projeção?

Dependendo da distância de projeção, o projetor pode exibir imagens de 23 a 300 polegadas na diagonal. Para uma tela de 100 polegadas, coloque o projetor a cerca de 3,5 a 4,5 metros de distância.

MANUAL DE UTILIZADOR S5201M ACER

Reservados todos os direitos.

Guia do utilizador para os projectores da série P5403/N243/PN-SX12/S5201M/T111B/PS-X11M Edição original: 07/2010

Poderá haver alterações periódicas às informações contidas na presente publicação sem qualquer obrigação de notificação sobre tais revisões ou alterações. As eventuais alterações serão incorporadas nas novas edições deste manual ou de documentos e publicações suplementares. A empresa não faz quaisquer afirmações nem garantias, sejam elas expressas ou implícitas, relativamente aos conteúdos do presente e rejeita especificamente as garantias implícitas relativamente à comerciabilidade ou à aptidão para um fim específico.

Escreva o número de modelo, número de série, data da compra e local de aquisição no espaço em baixo. O número de série e o número de modelo encontram-se na etiqueta afixada no computador. Toda a correspondência relativa à sua unidade deve incluir o número de série, o número de modelo e as informações relativas à aquisição.

Nenhuma parte da presente publicação pode ser reproduzida, guardada em sistemas de armazenamento de dados ou transmitida, de qualquer forma ou através de qualquer meio, seja ele electrónico, mecânico, por fotocópia, gravação ou de outra forma, sem a autorização prévia e por escrito da Acer Incorporated.

Projectores da série P5403/N243/PN-SX12/S5201M/T111B/PS-X11M da Acer

Local de aquisição: ____

Acer e o logótipo Acer são marcas registadas da Acer Incorporated. Os nomes de produtos ou marcas registadas de outras empresas são utilizados apenas para fins de identificação sendo propriedade das respectivas empresas.

"HDMI™, o logótipo HDMI e High-Definition Multimedia Interface são marcas registadas da HDMI Licensing LLC."

Informação para sua segurança e conforto

Leia estas instruções atentamente. Guarde este documento para referência futura. Siga todos os avisos e instruções assinalados no produto.

Antes de limpar o projector

Desligue este projector da tomada eléctrica antes de o limpar. Não utilize produtos de limpeza líquidos ou sob a forma de aerossóis. Utilize um pano húmido para limpar.

Cuidados a ter ao desligar o projector

Tenha em atenção as directrizes seguintes ao ligar e desligar o projector da fonte de alimentação externa:

• Ligue a fonte de alimentação antes de ligar o cabo de alimentação à tomada a.c..
• Desligue o cabo de alimentação antes de remover a fonte de alimentação do projector.
• Se o projector incluir várias fontes de alimentação, interrompa a alimentação do projector desligando todos os cabos de alimentação das respectivas tomadas.

Acessibilidade

Certifique-se de que a tomada eléctrica à qual vai ligar o cabo de alimentação é de fácil acesso e está situada o mais próximo possível do projector. Quando necessitar de interromper a alimentação do projector, não se esqueça de desligar o cabo de alimentação da tomada eléctrica.

Avisos!

• Não utilize este produto perto de água.
• Não coloque este produto sobre um carrinho, uma bancada ou uma mesa instável. Se o produto cair, este pode ficar seriamente danificado.
• As ranhuras e aberturas existentes servem para ventilação; para assegurar o bom funcionamento do produto e para evitar o seu sobreaquecimento, estas aberturas não devem ser bloqueadas ou cobertas. As aberturas nunca devem ser bloqueadas pela colocação do produto sobre uma cama, um sofá, um tapete ou sobre qualquer outra superfície do género.

Este produto nunca deve ser colocado perto ou sobre um radiador ou boca de ar quente, ou numa instalação embutida a não ser que seja fornecida a ventilação adequada.

- Nunca introduza qualquer tipo de objectos neste produto através das ranhuras da caixa, uma vez que poderão tocar em pontos de voltagem perigosos ou provocar curto circuitos que podem resultar em incêndio ou em choques eléctricos. Nunca derrame qualquer tipo de líquido sobre o produto.

iv

• Para evitar danos ao nível dos componentes internos e para evitar a fuga de líquido da bateria, não coloque o produto sobre superfícies que vibrem.
• Não utilize este produto quando estiver a praticar desporto, a fazer exercício, ou em locais onde hajam vibrações para evitar danos inesperados tanto ao nível do projector como da lâmpada deste.

Corrente eléctrica

• Este produto deve funcionar com o tipo de potência indicado na etiqueta. Se não tem a certeza quanto ao tipo de alimentação disponível, consulte o seu fornecedor ou a empresa de electricidade.
• Não permita que algo assente sobre o cabo de alimentação. Não coloque este produto perto de locais onde as pessoas possam pisar o cabo de alimentação.
• Se utilizar uma extensão com este produto, certifique-se de que a amperagem total do equipamento ligado à extensão não excede a amperagem da mesma. Certifique-se também de que a amperagem total de todos os produtos ligados à corrente não excede a amperagem do fusível.
• Não sobrecarregue a tomada eléctrica ou a extensão ligando muitos dispositivos à mesma. A carga total do sistema não deve ultrapassar 80% da capacidade do circuito. Se utilizar extensões eléctricas, a carga não deve ultrapassar 80% da capacidade das mesmas.
• Este projector vem equipado com um cabo de alimentação a.c. com uma ficha com ligação à terra. Esta ficha apenas pode ser ligada a uma tomada eléctrica com ligação à terra. Certifique-se de que a tomada eléctrica está devidamente ligada à tomada antes de ligar o transformador a.c.. Não ligue a ficha a uma tomada eléctrica que não tenha ligação à terra. Contacte um electricista para mais informações.

Aviso! O terminal de terra constitui uma medida de segurança. A utilização de uma tomada eléctrica sem a devida ligação à terra pode dar origem a um choque eléctrico e/ou a ferimentos.

Nota : O pino de ligação à terra fornece também uma boa protecção contra ruído inesperado produzido por outros equipamentos eléctricos existentes nas proximidades e que podem interferir com o desempenho deste produto.

- Utilize o projector apenas com o cabo de alimentação fornecido. Se for necessário substituir o cabo de alimentação, certifique-se de que o cabo novo satisfaz os seguintes requisitos: cabo destacável, listado pela UL/ certificado pela CSA, aprovado pela VDE ou equivalente, comprimento máximo de 4,6 metros.

Reparação do projector

Não tente reparar este produto por si próprio, uma vez que a abertura ou remoção da caixa pode expô-lo a perigosos pontos de voltagem ou a outros riscos. As reparações devem ser realizadas apenas por pessoal qualificado.

Desligue este produto da tomada eléctrica e recorra à assistência técnica nas seguintes situações:

• Quando o cabo de alimentação ou a ficha estiverem danificados, cortados ou rasgados
• Quando tiver havido derramamento de líquido para o interior do projector
• Se o produto estiver estado exposto à chuva ou água
• Se tiver deixado cair o produto ou a caixa estiver danificada
• Se o produto evidenciar uma significativa alteração em termos do seu desempenho, indicando necessidade de assistência
• Se o produto não funcionar normalmente mesmo seguindo as instruções de funcionamento

Nota : Regule apenas os controlos cobertos pelas instruções de funcionamento, uma vez que a regulação imprópria de outros controlos pode resultar em danos o que implica um trabalho mais demorado por parte do técnico para devolver o produto ao seu normal funcionamento.

Aviso! Por motivos de segurança, não utilize componentes incompatíveis ao adicionar componentes novos ou ao substituir os componentes existentes. Informe-se na loja.

O projector e respectivos acessórios podem conter componentes pequenos. Mantenha-os fora do alcance das crianças.

Informação de segurança adicional

• Não olhe directamente para a lente do projector quando a lâmpada estiver ligada. A luz brilhante pode ferir os seus olhos.
• Comece por ligar primeiro o projector e só depois as origens de sinal.
• Não utilize o projector nos seguintes tipos de ambientes:

- Em espaços confinados e mal ventilados. Deve deixar um espaço de pelo menos 50 cm entre o projector e as paredes para permitir a livre circulação de ar em redor do mesmo.

- Em locais onde as temperaturas possam atingir valores elevados como, por exemplo, dentro de veículos com as janelas fechadas.

- Em locais onde haja muita humidade, pó ou fumo de tabaco uma vez que estes podem contaminar os componentes ópticos, encurtando a vida útil dos mesmos e escurecendo as imagens projectadas.

- Em locais próximos de alarmes de incêndio.

- Em locais com temperaturas entre os 40 °C/104 °F.

- Em locais com uma altitude acima dos 3048 metros:

- Desligue imediatamente o projector caso este dê sinais de algum problema. Não utilize o projector caso este emita fumo, ruídos estranhos ou cheiro. Uma situação deste género pode causar um curto-circuito ou um choque eléctrico. Neste caso, desligue imediatamente o projector e

contacte o representante.

- Não continue a usar o projector caso este se tenha partido ou tenha sido derrubado. Se tal acontecer, contacte o representante para que o projector seja verificado.

- Não exponha a lente do projector à luz solar directa. Tal pode dar origem a um incêndio.

- Ao desligar o projector, certifique-se de que este completa o seu ciclo de arrefecimento antes de desligar a alimentação.

- Não interrompa a alimentação de forma abrupta ou desligue o projector quando este estiver a funcionar. Tal pode fazer com que a lâmpada se parta, pode dar origem a um incêndio, choque eléctrico ou causar outros problemas. O melhor é aguardar até a ventoinha deixar de funcionar e só depois desligar a alimentação.

- Não toque nas saídas de ar ou na placa inferior do projector pois estas tendem a ficar muito quentes.

- Se o projector tiver um filtro de ar, limpe-o frequentemente. A temperatura no interior do projector pode aumentar e causar danos caso o filtro/as ranhuras de ventilação estejam bloqueadas devido a sujidade ou pó.

- Não olhe para as ranhuras de saída do ar enquanto o projector estiver ligado. Isto pode ferir os seus olhos.

- Abra sempre a lente ou remova a tampa da lente quando o projector estiver ligado.

- Não bloqueie a lente do projector com qualquer tipo de objecto quando o projector estiver a funcionar uma vez que tal pode fazer com que o objecto utilizado aqueça e fique deformado ou até mesmo que dê origem a um incêndio. Para desligar temporariamente a lâmpada, prima o botão HIDE no controlo remoto.

- A lâmpada fica muito quente durante o funcionamento do projector. Deixe o projector arrefecer durante cerca de 45 minutos antes de remover a lâmpada para a substituir.

- Não continue a utilizar a lâmpada quando esta atingir o fim da sua vida útil. Nalgumas situações, a lâmpada pode partir-se.

- Nunca substitua a lâmpada ou quaisquer componentes electrónicos a não ser que o projector esteja desligado.

- Este produto detecta automaticamente o tempo de vida útil da lâmpada. Substitua a lâmpada logo que o projector apresente as mensagens de aviso relativas à mesma.

- Quando pretender mudar a lâmpada, deixe que o projector arrefeça e siga todas as instruções.

- Após a substituição da lâmpada reponha a função "Reposição da lâmpada" no menu "Gestão".

- Não tente desmontar este projector. Existem altas voltagens no interior que podem causar-lhe ferimentos. O único componente deste projector que requer manutenção é a lâmpada e esta dispõe de uma tampa amovível própria. Qualquer tipo de reparação deve ser feita por pessoal qualificado.

- Não coloque o projector na vertical. O projector pode cair e causar ferimentos ou danos.

- Este projector consegue projectar imagens invertidas quando montado no tecto. Utilize apenas o kit da Acer para montagem deste projector no tecto e certifique-se de que a instalação foi feita de forma segura.

Cuidados a ter com a audição

Para proteger os seus ouvidos, siga as instruções em baixo.

• Aumente o volume gradualmente até obter um nível de som claro e confortável.
• Não aumente o nível de volume quando já tiver obtido um nível confortável.
• Não ouça música muito alta por longos períodos de tempo.
• Não aumente o volume de som de forma a disfarçar o ruído ambiente.
• Reduza o volume se não conseguir ouvir o que as pessoas próximo de si estão a dizer.

Instruções para eliminação

Não elimine este dispositivo electrónico deitando-o no contentor do lixo. Para minimizar a poluição e garantir a protecção global do ambiente, recicle este equipamento. Para mais informações acerca da eliminação de resíduos de equipamentos eléctricos e electrónicos (REEE), visite o site http://www.acer-group.com/public/Sustainability/sustainability01.htm

Para os projectores ou produtos electrónicos contendo um monitor LCD/TRC:

As lâmpadas existentes no interior deste produto contêm mercúrio e devem ser recicladas ou eliminadas de acordo com as leis locais, estaduais ou federais. Para mais informações, contacte a Electronic Industries Alliance em www.eiae.org. Para informação específica sobre a eliminação das lâmpadas, consulte o site www.lamprecycle.org.

Em primeiro lugar

Notas relativas à utilização do projector

O que deve fazer:

• Desligar o projector antes de o limpar.
• Usar um pano macio humedecido com um detergente suave para limpar o chassis do projector.
• Desligar a ficha da tomada a.c. caso o projector não seja utilizado por um longo período de tempo.

O que não deve fazer:

• Bloquear as ranhuras e aberturas existentes no projector para ventilação do mesmo.
• Utilizar detergentes abrasivos, ceras ou solventes para limpar o projector.

• Utilizar o projector nas seguintes condições:

• Ambientes excessivamente quentes, frios ou húmidos.

• Em áreas susceptíveis a acumulação de poeira e de sujidade.
• Próximo de qualquer aparelho que gere um campo magnético forte.
• Exposto à luz solar directa.

Precauções

Siga todos os avisos, precauções e procedimentos de manutenção recomendados neste guia do utilizador de forma a maximizar a vida útil do seu projector.

Aviso:

• Não olhe directamente para a lente do projector quando a lâmpada estiver ligada. A luz brilhante pode ferir os seus olhos.
• Para reduzir o risco de incêndio ou de choque eléctrico, não exponha este produto à chuva ou a humidade.
• Não abra ou desmonte o projector uma vez que isto pode provocar um choque eléctrico.
• Ao substituir a lâmpada, deixe que o projector arrefeça e siga todas as instruções relativas à substituição da lâmpada.
• Este produto detecta automaticamente o tempo de vida útil da lâmpada. Substitua a lâmpada logo que o projector apresente as mensagens de aviso relativas à mesma.
• Após a substituição da lâmpada reponha a função "Reposição da lâmpada" no menu "Gestão".
• Ao desligar o projector, certifique-se de que este completa o seu ciclo de arrefecimento antes de desligar a alimentação.
• Comece por ligar primeiro o projector e só depois as origens de sinal.
• Não utilize a tampa da lente quando o projector estiver em funcionamento.
• Quando a lâmpada chega ao fim da sua vida útil, esta queima-se e emite um estalido audível. Se isto acontecer, o projector não poderá ser novamente ligado até que o módulo da lâmpada tenha sido substituído. Para substituir a lâmpada, siga os procedimentos descritos em "Substituição da lâmpada".

Informação para sua segurança e conforto iii

Em primeiro lugar viii

Notas relativas à utilização do projector viii

Precauções viii

Introdução 1

Características do produto 1

Conteúdo da embalagem 2

Síntese do Projector 3

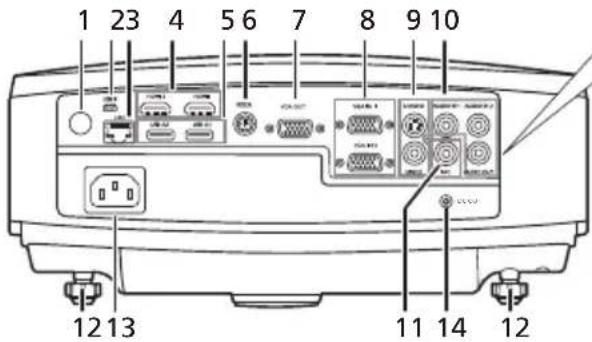

Descrição do projector 3

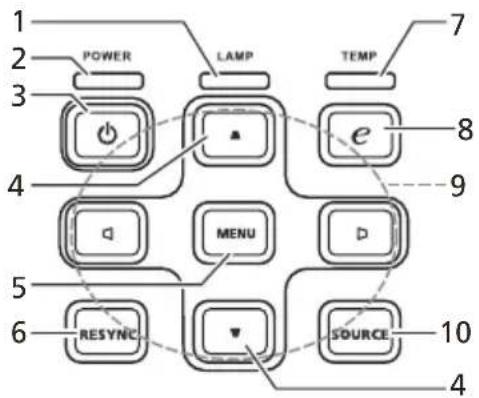

Painel de controlo 4

Esquema do controlo remoto 5

Primeiros passos 7

Ligação do projector 7

Ligar/Desligar o projector 9

Ligar o projector 9

Desligar o projector 10

Ajuste da imagem projectada 11

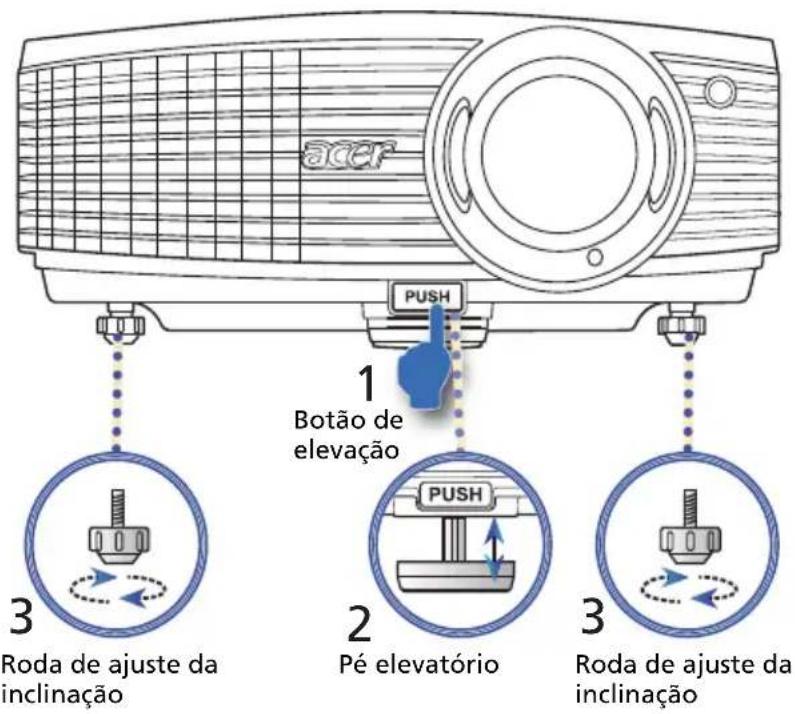

Ajuste da altura da imagem projectada 11

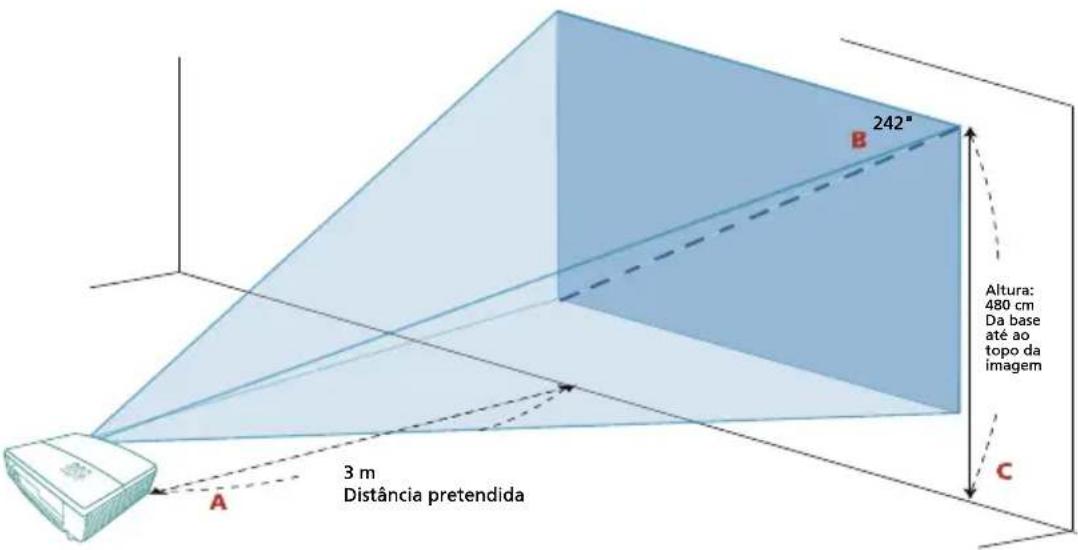

Como optimizar o tamanho da imagem e a distância 12

Como obter o tamanho de imagem pretendido ajustando a distância e o zoom 14

Comandos do utilizador 16

Menu Instalação 16

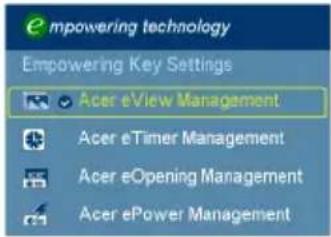

Tecnologia Empowering da Acer 17

Menus apresentados no ecrã 18

Cor 19

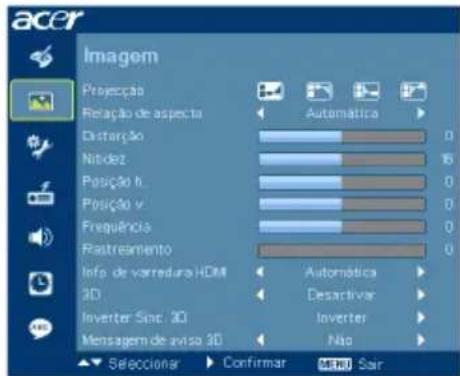

Imagem 21

Definições 23

Gestão 31

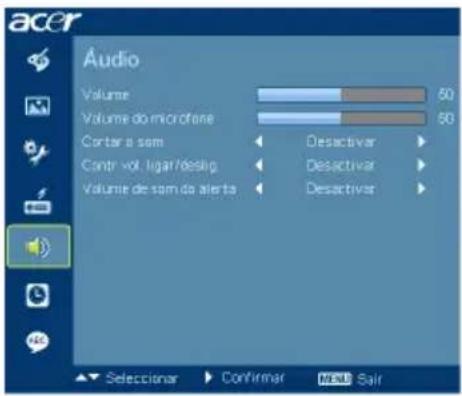

Áudio 32

Temporizador 33

Idioma 33

Apêndices 34

Resolução de problemas 34

Lista de significados dos LEDs e dos alertas 38

Substituição da lâmpada 39

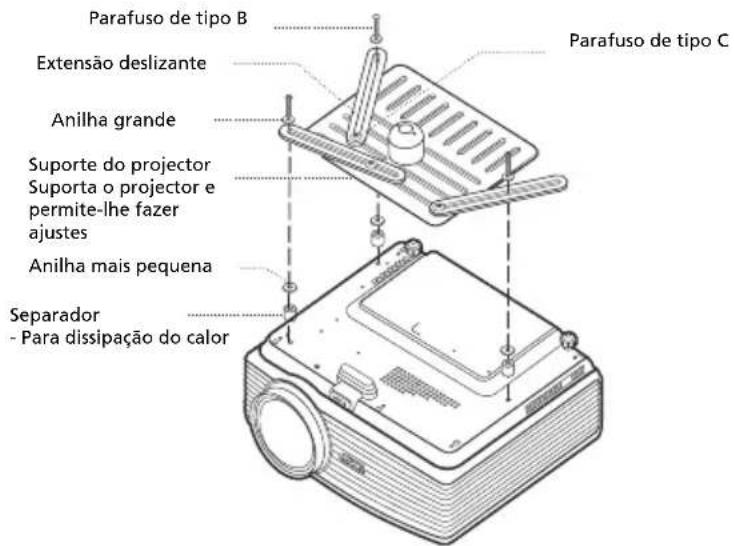

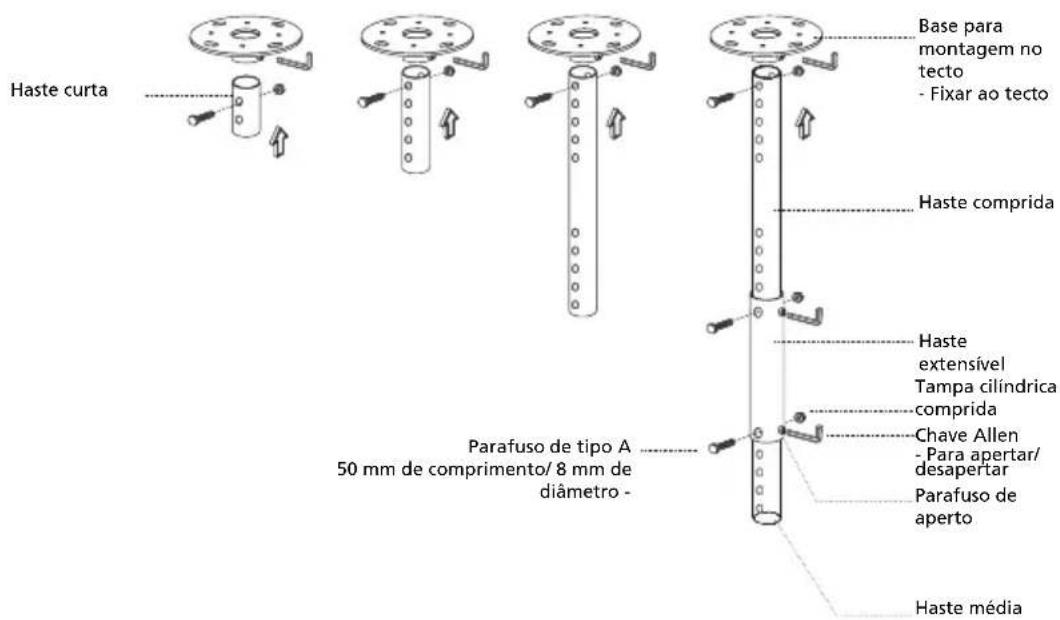

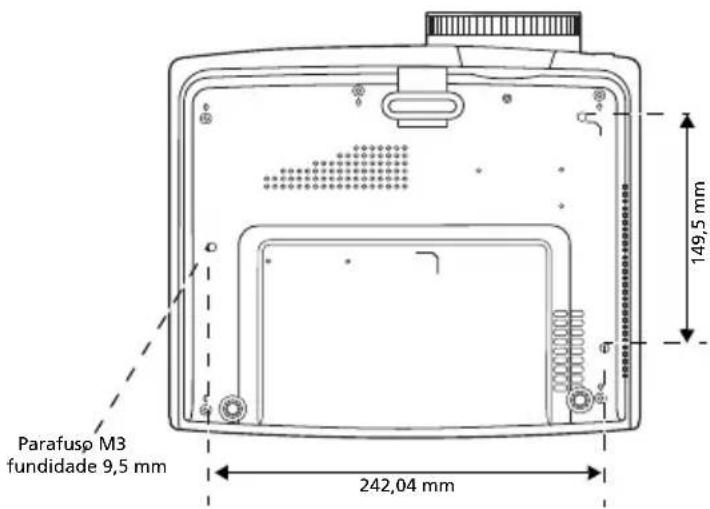

Montagem do projector no tecto 40

Especificações 43

Modos de compatibilidade 45

Regulamentos e normas de segurança 49

Introdução

Características do produto

Este produto é um projector DLP ^® com um único chip. As características mais importantes estão indicadas abaixo:

- Tecnologia DLP ®

- S5201M/T111B/PS-X11M: Resolução nativa XGA 1024 x 768 P5403/N243/PN-SX12: Resolução nativa SXGA+ 1400 x 1050 Suporta relações de aspecto de 4:3 e 16:9.

• A tecnologia Acer ColorBoost faculta as verdadeiras cores da natureza para a obtenção de imagens vívidas, realistas
  • High brightness (brilho elevado) e contrast ratio (Relação de contraste)
• Modos de apresentação versáteis permitem um desempenho excelente em qualquer situação

- Compatibilidade com as normas NTSC / PAL / SECAM e suporte para a especificação HDTV (720p, 1080i, 1080p)

- Baixo consumo de energia e modo económico (ECO) aumenta o tempo de vida útil da lâmpada.

- A tecnologia Acer EcoProjection proporciona uma inteligente gestão de energia e uma optimização em termos de eficácia física

- A Empowering Key apresenta os utilitários da Acer Empowering Technology (Acer eView, eTimer, eOpening, ePower Management) para um ajustamento fácil das definições

- Avançada correção keystone para apresentações excelentes

- Menus em vários idiomas

- Controlo remoto totalmente funcional

• P5403/N243/PN-SX12: Lente de projecção com focagem manual até 1,3X

- Zoom digital de 2X e função de visualização panorâmica

- Compatibilidade com os sistemas operativos Microsoft Windows 2000, XP, 7, Vista

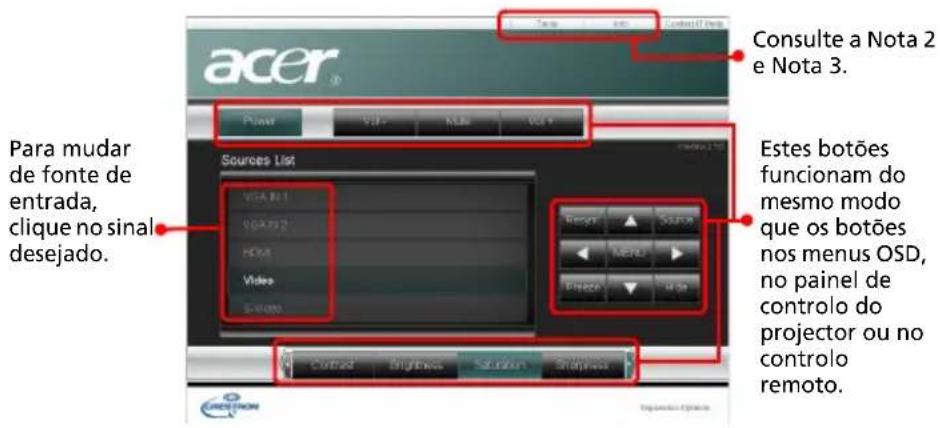

- As definições da LAN permitem a gestão remota dos projectores através de um navegador Web

- Capacidade para exibir imagens 3D

Conteúdo da embalagem

Este projector vem embalado com todos os itens dispostos abaixo. Verifique para se certificar de que a sua unidade está completa. Contacte o seu distribuidor imediatamente se faltar algum dos itens.

Controlo remoto Guia de consulta rápida 2 pilhas

Descrição do projector

Parte frontal / superior

# Descrição # Descrição
1 Botão de alimentação e LED indicador de alimentação	5 Painel de controlo
2 Lente de projecção 6 Anel de zoom
3 Botão de elevação 7 Anel de focagem
4 Tampa da lente 8 Receptor do controlo remoto

Parte de trás

(S5201M/T111B/PS-X11M)

# Descrição # Descrição
1 Receptor do controlo remoto 9 Conector de entrada de sinal S-	tor
2 Conector USB (Tipo B)		vídeo/Conector de entrada de sinal de vídeo composto
3 LAN (Porta RJ45 para Ethernet 10/100M)	10	Conector de entrada de áudio/Conector de saída de áudio
4 Conector HDMI 11 Conector de entrada de microfone
5 Conector USB (Tipo A) 12 Roda de ajuste da inclinação
6 Conector RS232 13 Ficha de alimentação
7 Conector de saída de circuito loop-through de monitor	14	Conector de saída CC 12V
8 Conector para entrada do sinalanalógico do PC/HDTV/sinal de vídeo componente (Entrada VGA 1/Entrada VGA 2)	15	Porta de bloqueio KensingtonTM
	16	Conector de entrada de áudio (E/D)

Painel de controlo

# Função Descrição
1 LED LAMP LED indicador da lâmpada
2 POWER (Energia) LED Indicador de energia
3 Tecla de energia Consulte a secção "Ligar/Desligar o projector".
4 Distorção Ajusta a distorção da imagem provocada pela inclinação da projecção ( ± 40 graus).
5 Botão MENU • Prima o botão "MENU" para ver o sistema de menus no ecrã, para voltar ao menu anterior ou para sair do menu. • Confirma a sua selecção.
6 Botão RESYNC Sincroniza automaticamente o projector com a origem de entrada do sinal.
7 LED TEMP LED indicador de temperatura
8 Tecla Empowering Para poder aceder às funções específicas da Acer: eView, eTimer, eOpening, ePower Management.
9 Botões de direcção Use para selecionar os itens ou fazer ajustes nas suas selecções.
10 Botão SOURCE	Prima o botão "SOURCE" para escolher uma das seguintes origens de sinal: RGB, vídeo componente, S-Vídeo, vídeo composto, HDMITM HDTV e .

Esquema do controlo remoto

# Função Descrição
1 Infrared transmitter(Transmissor de infravermelhos)		Envia sinais para o projector.
2	P O W E R(BOTÃO DE ALIMENTAÇÃO)	Consulte a secção "Ligar/Desligar o projector".
3 FREEZE(Botão FREEZE)		Para fixar a imagem no ecrã.
4	R E S Y N(Botão RESYNC)	Sin Croniza automaticamente o projector com a origem de entrada do sinal.
5	B A C K(VOLTAR)	Regressa à selecção anterior.
6 Keystone Ajusta a distorção da imagem provocada pela inclinação do projector ( ± 40 graus).
			Botões direcionais	Seleção de itens ou execução de ajustamentos à seleção.
7 Botão do rato		Esta função não está disponível no projector.
8 Botão multi- direccional		Seleção de ficheiros multimédia em quatro direções.
9 VOL +/- Aumenta/diminui		o volume.
10 (Empowering key)Tecla Empowering		Para poder aceder a funções específicas da Acer: eView, eTimer, eOpening, ePower Management.
11	◄◄ Recuar►/II Reproduzir/Pausa■ Parar►► Avançarrapidamente	Recua/Reproduz/Pausa/Pára/Avança rapidamente os ficheiros multimédia em reprodução.
12 V	GA Para mudar a origem de sinal para VGA. Este conector suporta os sinais RGB analógico, YPbPr (480p/576p/720p/1080i/108p) e YCbCr (480i/576i).
13 COMPONENT (COMPONENTE)		Para mudar para a origem de sinal de Vídeo composto. Este conector suporta YPbPr.
14 SD/USB A Para alterar a fonte de entrada para SD/USB A. Este projector suporta vários formatos de ficheiros de imagem/áudio/vídeo.
15 H	DMITM/DVI Para alterar a fonte de entrada para HDMITM/DVI (para os modelos com conector HDMITM/DVI).
16 Keypad 0~9 (Botões numéricos de 0~9)		Prima um dos botões "0~9" para introduzir a senha na página "Definições> de segurança" do menu.
17 Laser pointer window (Janela do dispositivo indicador laser)		Acende a luz do laser quando o botão do Laser é premido.
18 H	IDE (OCULTAR)	Prima o botão "HIDE" para ocultar a imagem; volte a premiro botão para retomar a apresentação da imagem.
19 ASPECT RATIO (Relação de aspecto)		Utilize este botão para escolher a relação de aspecto pretendida.(Auto/4:3/16:9).
20 SOURCE (Botão SOURCE)		Escolher origem de sinal RGB, vídeo componente, S-vídeo, vídeo composto, HDMI TM , ou HDTV.
21 ZOOM Aplica mais zoom ou menos zoom à imagem.
22 ENTER Confirma a sua selecção de itens.
23 [IMAGE] Laser		Emite uma luz laser indicadora visível para propósitos de apresentações. Esta função não está disponível para os projectores vendidos no mercado Japonês.
24 MENU (Botão MENU)		Aceder ao sistema de menus no ecrã (OSD), para voltar ao menu anterior ou para sair do menu.
25 PAGE ^/v (PÁGINA ^/v)		Apenas para utilização no modo de computador. Utilize este botão para seleccionar a página seguinte ou anterior. Esta função apenas fica disponível mediante ligação a um computador através de um cabo USB.
26 S	VIDEO Para mudar para a origem de sinal S-Vídeo.
27 V	VIDEO Para mudar para a origem de sinal de Vídeo composto.
28 USB B Para mudar para a fonte de entrada para USB B.
29 LAN/WiFi Para mudar para a origem de sinal LAN/WiFi. (para os modelos com tecnologia LAN/wireless)

Primeiros passos

Ligação do projector

•P5403/N243/PN-SX12

# Descrição # Descrição
1 Cabo de alimentação 7 Cabo RS232
2 Cabo VGA 8 Cabo HDMI
3 Adaptador VGA para sinal de vídeo componente/HDTV	9 Cabo componente 3 conectores RCA
4 Cabo de sinal de vídeo composto 10 Cabo	RJ45
5 Cabo de áudio 11 Cabo USB
6 Cabo S-Vídeo

Nota: Para garantir o funcionamento correcto do projector com o seu computador, certifique-se de que as definições do modo de visualização do computador são compatíveis com o projector.

•S5201M/T111B/PS-X11M

# Descrição # Descrição
1 Cabo de alimentação 7 Cabo RS232
2 Cabo VGA 8 Cabo HDMI
3 Adaptador VGA para sinal de vídeo componente/HDTV	9 Cabo componente 3 conectores RCA
4 Cabo de sinal de vídeo composto 10 Cabo RJ45
5 Cabo de áudio 11 Cabo USB
6 Cabo S-Vídeo 12* Dispositivo de armazenamento USB

Nota: Para garantir o funcionamento correcto do projector com o seu computador, certifique-se de que as definições do modo de visualização do computador são compatíveis com o projector.

Nota: "*" limitação de unidade USB, não suporta alimentação.

Ligar/Desligar o projector

Ligar o projector

1 Remova a tampa da lente.
2 Certifique-se de que os cabos de alimentação e de sinal estão ligados correctamente. O LED indicador de alimentação fica vermelho e intermitente.
3 Ligue o projector premindo o botão (ALIMENTAÇÃO) no painel de controlo ou no controlo remoto. O LED de alimentação fica azul
4 Ligue a origem de sinal (computador, notebook, leitor de vídeo, etc.). O projector detectará a origem de sinal automaticamente.

• Se o ecrã apresentar os ícones correspondentes às funções "Lock" e "Bloquear e Origem", isto significa que o projector fixa este tipo de origem de sinal e que não foi encontrada qualquer entrada de sinal respectivamente.
• Se o ecrã apresentar a mensagem "Sem sinal", certifique-se de que os cabos de sinal estão correctamente ligados.
• Se ligar em simultâneo várias origens de sinal, utilize o botão "SOURCE" no painel de controlo ou no controlo remoto ou prima directamente a tecla que corresponde à origem do sinal no controlo remoto para alternar entre as várias origens de sinal.

Desligar o projector

1 Para desligar o projector, prima o botão de alimentação. A mensagem seguinte é apresentada:
"Prima novamente o botão de alimentação para concluir o processo de encerramento"
Prima novamente o botão de alimentação.

2 O LED indicador de alimentação fica VERMELHO e pisca rapidamente depois de ter desligado o projector. As ventoinhas do projector continuam a funcionar durante cerca de 2 minutos para garantir o correcto arrefecimento do sistema.

3 Desde que o cabo de alimentação esteja ligado, pode premir o botão de alimentação para ligar o projector em qualquer altura durante os 2 minutos do processo de encerramento.

4 Quando o sistema estiver devidamente arrefecido, o LED indicador de alimentação deixa de piscar e fica vermelho como sinal de que o projector se encontra no modo de suspensão.

5 Agora pode desligar o cabo de alimentação em segurança.

LEDs indicadores:

• "Sobreaquecimento do projector. A lâmpada vai desligar-se automaticamente."
  Esta mensagem mostrada no ecrã indica que o projector sobreaqueceu. A lâmpada é automaticamente desligada e o projector é automaticamente encerrado enquanto que o LED indicador da temperatura fica vermelho. Contacte o vendedor ou o centro de assistência.
• "Falha na ventoinha. A lâmpada vai desligar-se automaticamente."
  Esta mensagem mostrada no ecrã indica que a ventoinha falhou. A lâmpada é automaticamente desligada e o projector é automaticamente encerrado enquanto que o LED indicador da temperatura fica intermitente. Contacte o vendedor ou o centro de assistência.

Nota: Sempre que o projector se desligar automaticamente e o LED da lâmpada ficar vermelho, contacte a loja onde comprou o projector ou o centro de assistência técnica.

Ajuste da imagem projectada

Ajuste da altura da imagem projectada

O projector está equipado com pés elevatórios para ajuste da altura da imagem.

Para levantar o projector:

1 Exerça pressão sobre o pé elevatório para o libertar.
2 Levante o projector até obter o ângulo pretendido, de seguida liberte o botão para fixar o pé elevatório na posição escolhida.
3 Utilize a roda de ajuste da inclinação para ajustar o ângulo de projecção.

Para baixar o projector:

1 Exerça pressão sobre o pé elevatório para o libertar.
2 Baixe o projector até obter o ângulo pretendido, de seguida liberte o botão para fixar o pé elevatório na posição escolhida.
3 Utilize a roda de ajuste da inclinação para ajustar o ângulo de projecção.

Como optimizar o tamanho da imagem e a distância

Consulte a tabela em baixo para ficar a conhecer os vários tamanhos que pode obter em termos da imagem quando o projector é colocado a uma determinada distância relativamente ao ecrã.

• P5403/N243/PN-SX12

Se o projector estiver a 3 metros do ecrã, é possível obter uma imagem de boa qualidade com um tamanho entre 75" e 98".

Nota : Tendo em conta a imagem seguinte, é necessário definir o ecrã para uma altura de 165 cm quando este se encontra a uma distância de 3 metros do projector.

Distância pretendida (m) < A >	Tamanho mínimo do ecrã (zoom mínimo)			Tamanho máximo do ecrã (zoom máximo)
	Diagonal (polegadas) < B >	L (cm) x A (cm)	Da base até ao topo da imagem (cm) < C >	Diagonal (polegadas) < B >	L (cm) x A (cm)	Da base até ao topo da imagem (cm) < C >
1 25 5	1 x 38 42 33	66 x 50 56
1,5 38	76 x 57 64 49	99 x 75 83
2 50 1	02 x 76 84 65	132 x 99 109
2,5 63	127 x 95 106	81 166 x 124 136
3	75	152 x 114	126	98	199 x 149	165
3,5 88	178 x	133 148	114	232 x 174 192
4 100	203 x	152 168	130	265 x 199 219
4,5	113	228 x 171	190	147	298 x 224	248
5 125	254 x	190 211	163	331 x 248 274
6 150	305 x	228 253	196	397 x 298 330
7 175	355 x	266 295	228	464 x 348 384
8 201	406 x	305 338	261	530 x 397 440
9 226	457 x	343 381	293	596 x 447 493
10 251	508 x	381 423	326	662 x 497 549
11 276	558 x	419 465	359	728 x 546 605
12 301	609 x	457 507	391	795 x 596 658

Taxa de zoom: 1,3 x

•S5201M/T111B/PS-X11M

Se o projector estiver a 3 metros do ecrã, é possível obter uma imagem de boa qualidade com um tamanho entre 242".

Nota : Tendo em conta a imagem seguinte, é necessário definir o ecrã para uma altura de 480 cm quando este se encontra a uma distância de 3 metros do projector.

Distância pretendida (m) < A >	Tamanho mínimo do ecrã (zoom mínimo)
	Diagonal (polegadas) < B >	L (cm) x A (cm)	Da base até ao topo da imagem (cm) < C >
0,5 40	82 x 61 80
1 81	164 x 123 160
1,5 121	246 x 184 240
2 161	328 x 246 320
2,5 202	410 x 307 400
3 242	492 x 369 480
3,5 282	574 x 430 559
4 323	656 x 492 639
4,5 363	738 x 553 719
5 403	820 x 615 799
6 484	984 x 738 959

Taxa de zoom: 1,0 x

Como obter o tamanho de imagem pretendido ajustando a distância e o zoom

A tabela seguinte mostra como obter o tamanho de imagem pretendido ajustando quer a posição que o anel de zoom.

• P5403/N243/PN-SX12

Para obter uma imagem de 127 cm defina o projector para uma distância entre 1,5 metros e 2,0 metros relativamente ao ecrã e ajuste o zoom.

Tamanho de imagem pretendido Distância (m) Topo (cm)
Diagonal(polegadas)< A >	L (cm) x A (cm)	Zoom máx.< B >	Zoom mín.< C >	Da base até ao topo da imagem < D >
30 61 x 46	1,2 51
40 81 x 61	1,2 1,6 67
50 102 x 76	1,5 2,0 84
60 122 x 91	1,8 2,4 101
70 142 x 107	2,1 2,8 118
80 163 x 122	2,5 3,2 135
90 183 x 137	2,8 3,6 152
100 203 x 152	3,1 4,0 168
120 244 x 183	3,7 4,8 202
150 305 x 229	4,6 6,0 253
180 366 x 274	5,5 7,2 303
200 406 x 305	6,1 8,0 337
250 508 x 381	7,7 10,0	421
300 610 x 457	9,2		505

Taxa de zoom: 1,3 x

•S5201M/T111B/PS-X11M

Para obter uma imagem de 50" defina o projector para uma distância entre 0,6 metros relativamente ao ecrã.

Tamanho de imagem pretendido Distância (m) Topo (cm)
Diagonal(polegadas)<A>	L (cm) x A (cm)	Zoom máx.<B>	Zoom mín.<C>	Da base até ao topo da imagem <D>
30 61 x 46	0,4 0,4 59
40 81 x 61	0,5 0,5 79
50 102 x 76	0,6 0,6 99
60 122 x 91	0,7 0,7 119
70 142 x 107	0,9 0,9 139
80 163 x 122	1,0 1,0 158
90 183 x 137	1,1 1,1 178
100 203 x 152	1,2 1,2 198
120 244 x 183	1,5 1,5 238
150 305 x 229	1,9 1,9 297
180 366 x 274	2,2 2,2 357
200 406 x 305	2,5 2,5 396
250 508 x 381	3.1 3,1 495
300 610 x 457	3,7 3,7 594

Taxa de zoom: 1,0 x

Comandos do utilizador

Menu Instalação

O menu Instalação permite-lhe aceder a opções mostradas no ecrã para instalação e manutenção do projector. Use as opções mostradas no ecrã apenas quando a mensagem "Sem entrada de sinal" for mostrada no mesmo.

1 Ligue o projector premindo o botão ⏻ (ALIMENTAÇÃO) no painel de controlo ou no controlo remoto.
2 Prima o botão "MENU" no painel de controlo ou no controlo remoto para abrir o menu no ecrã para instalação e manutenção do projector.

3 O padrão de fundo funciona como um guia para ajuste da calibração e das definições de alinhamento como é o caso do tamanho do ecrã, da distância, da focagem entre outras.
4 O menu Instalação inclui as seguintes opções:

• Método de projecção
• Localização do menu
• Definições Keystone
• Definição do idioma
• Repor as predefinições de fábrica

Use os botões de setas para cima e para baixo para seleccionar uma opção e os botões de setas para a esquerda e para a direita para ajustar as opções seleccionadas; pode também usar o botão de seta para a direita para aceder a um sub menu para definir outras opções. As novas definições são automaticamente guardadas ao sair do menu.

5 Prima o botão "MENU" em qualquer altura para sair do menu e voltar ao ecrã de boas-vindas da Acer.

Tecnologia Empowering da Acer

TeclaEmpowering		A tecla Empowering da Acer oferece três funções únicas: o "Acer eView Management", o "Acer eTimer Management", o "Acer eOpening Management" e o "Acer ePower Management". Prima a tecla "durante mais de um segundo para abrir o menu no ecrã e escolher a função pretendida.
O Acer eView Management		Prima a tecla "para abrir o "Acer eView Management".O "Acer eView Management" permite-lhe seleccionar o modo de visualização.Consulte a secção "Menus apresentados no ecrã" para mais informações.As funções de 3D e Inverter Sinc. 3D oferecem aqui acesso rápido às funções 3D.
O Acer eTimer Management		Prima a tecla "para abrir o "Acer eTimer Management".O "Acer eTimer Management" permite-lhe escolher outras opções para controlo da duração da apresentação.Consulte a secção "Menus apresentados no ecrã" para mais informações.
Acer eOpening Management		Prima o botão "para abrir o "Acer eOpening Management".O "Acer eOpening Management" permite ao utilizador alterar a imagem do ecrã de arranque utilizando uma imagem personalizada. Consulte a secção relativa aos menus apresentados no ecrã para mais informações.
O Acer ePower Management		Para iniciar a tecla "para abrir o "Acer ePower Management".O "Acer ePower Management" permite ao utilizador prolongar a vida útil da lâmpada e do projector. Consulte a secção "Menus apresentados no ecrã" para mais informações.

Menus apresentados no ecrã

O projector inclui menus multilingues que lhe permitem ajustar a imagem e alterar uma série de definições.

Utilização dos menus apresentados no ecrã

• Para abrir o menu, prima a tecla "MENU" no painel de controlo ou no controlo remoto.
• Quando o menu for mostrado, use as teclas ▲▼ para seleccionar um item no menu. Após seleccionar o item pretendido no menu principal, prima a tecla ▶para aceder ao sub menu e ajustar as definições.
• Use as teclas para selecionar o item desejado e ajuste as definições através das teclas
• Seleccione o item seguinte no sub menu e ajuste como descrito acima.
• Prima o botão "MENU" no painel de controlo ou no controlo remoto para voltar ao menu principal.
• Para sair do menu, prima novamente a tecla "MENU" no painel de controlo ou no controlo remoto. O menu é fechado e o projector guarda automaticamente as novas definições.

Cor

Modo de visualização	Existem várias opções predefinidas e optimizadas para vários tipos de imagens:Brilhante: Para optimização do brilho.Apresentação: Para apresentações de negócios com maior brilho.Padrão: Para condições normais.Vídeo: Para reprodução de vídeo em ambientes com muita luminosidade.Educação: Para ambiente educativo.Utilizador: Para guardar as definições do utilizador.
Cor da parede	Utilize esta função para escolher uma cor adequada conforme a cor da parede. Existem várias escolhas, incluindo branco, amarelo claro, azul claro, cor de rosa, verde escuro. Desta forma ficará compensado o desfasamento de cor devido à cor da parede para apresentar a tonalidade de imagem correcta.
Brilho	Ajusta o brilho da imagem.Prima o botão para escurecer a imagem.Prima o botão para clarear a imagem.
Contraste	Controla o nível de diferença entre as partes mais claras e mais escuras da imagem. O ajuste do contraste altera a quantidade de preto e branco na imagem.Prima o botão para reduzir o contraste.Prima o botão para aumentar o contraste.
Temperatura da cor	Ajusta a temperatura da cor. Ao escolher temperaturas de cor mais altas, o ecrã apresenta tonalidades mais frias; ao escolher temperaturas de cor mais baixas, o ecrã apresenta tonalidades mais quentes.
Degamma	Ajusta a claridade da imagem. Com um valor gama superior, uma imagem escura parecerá mais clara.
Vermelho Ajusta a cor vermelha.
Verde Ajusta a cor verde.
Azul Ajusta a cor azul.
Saturação	Ajusta a imagem de vídeo a partir do preto e do branco para obter cores saturadas.•Prima o botão para reduzir a quantidade de cor na imagem.•Prima o botão para aumentar a quantidade de cor na imagem.
Tonalidade	Ajusta o balanço do vermelho e do verde.•Prima o botão para aumentar a quantidade da cor verde na imagem.•Prima o botão para aumentar a quantidade da cor vermelha na imagem.
Gama de Cores HDMI	Ajustar a gama de cores dos dados da imagem HDMI para evitar erros de apresentação de cores.•Automática: Ajusta automaticamente a gama de cores por meio da informação do leitor.•Gama Limitada: Processa a imagem de entrada como dados de gama de cores limitada.•Gama Completa: Processa a imagem de entrada como dados de gama de cores completa.

Nota : As funções de "Saturação" e "Tonalidade" não são suportados nos modos de computador ou HDMI (PC).

Nota: "Gama de Cores HDMI" só está disponível quando sinal de entrada HDMI.

Imagem

Projecção	Frontal-Secretária: Predefinição de fábrica.Frontal-Tecto: Ao seleccionar esta função, o projector inverte a imagem para que seja possível projectar a partir do tecto.Posterior-Secretária: Ao seleccionar esta função, o projector inverte a imagem de forma a que possa projectar a partir da parte de trás de um ecrã transparente.Posterior-Tecto: Ao seleccionar esta função, o projector reverte e inverte a imagem ao mesmo tempo. É possível projectar imagens a partir da parte de trás de um ecrã transparente e com o projector montado no tecto.
Relação de aspecto	Use esta função para escolher a relação de aspecto pretendida.Auto (Auto): Mantém o tamanho original das imagens e maximiza a imagem para que esta se ajuste ao número de píxeis tanto na horizontal como na vertical.4:3: A imagem será dimensionada de forma a ajustar- se ao ecrã de projecção assumindo uma relação de 4:3.16:9: A imagem será dimensionada de forma a ajustar- se ao ecrã de projecção assumindo uma relação de 16:9.
Distorção	Ajusta a distorção da imagem provocada pela inclinação do projector ( ± 40 graus).
Nitidez	Ajusta a nitidez da imagem.Prima o botão para reduzir a nitidez.Prima o botão para aumentar a nitidez.
Posição h.	Prima o botão para mover a imagem para a esquerda.Prima o botão para mover a imagem para a direita.
Posição v.	Prima o botão para mover a imagem para baixo.Prima o botão para mover a imagem para cima.
Frequência	Altera a taxa de actualização do projector de forma a que esta corresponda à da placa gráfica do computador. Se vir uma barra vertical trémula na imagem projectada, utilize esta função para corrigir a situação.
Rastreamento	Faz a sincronização do sinal com a placa gráfica. Se vir uma imagem instável ou trémula, utilize esta função para corrigir a situação.
Info de Pesquisa HDMI	Ajustar a relação de overscan da imagem HDMI no ecrã.Automática: Ajusta automaticamente a relação de overscan meio da informação do leitor.Underscan: Sempre sem overscan de imagens HDMI.Overscan: Manter sempre overscan de imagens HDMI.
3D	Escolha a opção "Activar" para activar a função DLP 3D.NVIDIA 3D Vision (para modelo S5201M/T111B/PS-X11M)Seleccione este item durante a utilização de óculos NVIDIA 3D, emissor IV, placa gráfica NVIDIA e jogos ou filmes 3D que estejam em conformidade com a NVIDIA e com o leitor de software correspondente. Queira visitar o URL da NVIDIA (http://www.nvidia.com/object/3D_Vision_Requirements.html) para consultar as configurações do sistema em detalhe.DLP 3DSeleccione este item durante a utilização de óculos DLP 3D, placa gráfica com buffer quádruplo (NVIDIA/ ATI...) e formato de ficheiro HQFS ou DVD com o correspondente leitor de software de leitor.DesactivarDesactiva o modo 3D.
Inverter Sinc. 3D	Se visualizar uma imagem discreta ou sobreposta durante a utilização de óculos 3D DLP, pode ser necessário executar a função "Inverter" para obter a melhor correspondência na sequência de imagens esquerda/direita e obter a imagem correcta (para 3D DLP).
Mensagem de Aviso de 3D	Seleccione "Activado" para apresentar a mensagem de aviso de 3DAviso: O modo de exibição 3D está activo agora.Certifique-se de que os sinais de entrada 3D estão correctos e utilize óculos 3DPoderá ter que executar a função "Inverter" para que a opção "Inverter Sinc. 3D" obtenha a imagem correcta.Deverá desligar a função 3D se não qu ser ver imagens 3D.As opções do modo de visualização estarão desactivadas quando a função 3D estiver activada.

Nota : As funções "Posição h.", "Posição v.", "Frequência" e

"Rastreamento" não são suportadas no modo de vídeo.

Nota : A função "Nitidez" não é suportada no modo de computador.

Nota :

A função 3D só é suportada com fonte de entrada VGA. Queira consultar a tabela de temporizações para as temporizações 3D.

São necessárias definições correctas no programa da aplicação 3D da placa gráfica para uma visualização de 3D correcta.

O software de leitores, como o Stereoscopic Player e o DDD TriDef Media Player podem suportar ficheiros no formato 3D. Pode transferir estes leitores na página Web abaixo.

Nota : A função "Inverter Sinc. 3D" só está disponível quando o modo 3D estiver activado.

Definições

(P5403/N243/PN-SX12) (S5201M/T111B/PS-X11M)

Localização do menu	Escolha a posição do menu no ecrã.
Ecrã de arranque	Utilize esta função para seleccionar o ecrã de arranque pretendido. Se alterar a definição, as alterações entrarão em vigor quando sair do menu.Acer : Ecrã de arranque predefinido do projector Acer.Utilizador: Imagem escolhida pelo utilizador na opção "Captura do ecrã".
Captura do ecrã	Utilize esta função para personalizar o ecrã de arranque. Para capturar a imagem que quer usar como ecrã de arranque, siga as instruções seguintes.Aviso: Antes de prosseguir, certifique-se de que a opção "Keystone" está definida para 0 e de que a relação de aspecto está definida para 4:3. Para mais informações, consulte a secção "Imagem".Defina a opção "Ecrã de arranque" escolhendo a opção "Utilizador" em vez da opção "Acer".Prima o botão "Captura do ecrã" para personalizar o ecrã de arranque.Uma caixa de diálogo é mostrada para que confirme a acção. Escolha "Sim" para usar a imagem actual como imagem personalizada do ecrã de arranque. A área de captura é a área delimitada pelo rectângulo vermelho. Escolha "Não" para cancelar a operação de captura do ecrã e sair do menu.Uma mensagem aparece para informar o utilizador de que a captura do ecrã está em curso.Quando a operação de captura do ecrã terminar, a mensagem desaparece e o ecrã original é mostrado.O ecrã de arranque personalizado, tal como mostrado em baixo, é apresentado sempre que houver uma nova entrada de sinal ou ao reiniciar o projector.Nota:Esta função de captura do ecrã está limitada apenas ao formato de 4:3.Nota: Nos modelos XGA, e para obter a melhor qualidade de imagem, a resolução do PC deve ser definida para 1024 x 768 antes da utilização desta função.Nota: Nos modelos SVGA, e para obter a melhor qualidade de imagem, a resolução do PC deve ser definida para 800 x 600 antes da utilização desta função.Nota: Nos modelos WXGA, e para obter a melhor qualidade de imagem, a resolução do PC deve ser definida para 1280 x 800 antes da utilização desta função.
Legendas	Selecciona um modo de legendas ocultas preferido entre CC1, CC2, CC3, CC4, (CC1 apresenta legendas no idioma principal da sua área). Seleccione "Desactivado" para desactivar a funcionalidade de legendas ocultas. Esta função só está disponível quando estiver seleccionado um sinal de vídeo composto ou S-Vídeo, e o formato de sistema for NTSC.Defina a relação de aspecto do seu ecrã para 4:3. A função não está disponível quando a relação de aspecto for "16:9" ou for detectado o formato 16:9 no “Modo Automático”.
Segurança	SegurançaEste projector inclui uma útil função de segurança que permite ao administrador gerir a utilização do projector.Prima o botão para alterar a definição "Security (Segurança)". Se a função "Segurança" estiver activada, é necessário preencher o campo "Administrator Password (Senha de administrador)" com a respectiva senha antes de alterar as definições de segurança.Pro predefinição, a "senha de administrador" é "1234".• Seleccione a opção "Activar" para activar a função de segurança. O utilizador terá de introduzir a senha dependendo da opção "Modo de segurança". Consulte a secção "Senha de utilizador" para mais informações.• Se a opção "Desactivar" estiver seleccionada, pode ligar o projector sem que seja necessária a introdução da senha.
	Limite de tempo (min.)Quando a opção "Segurança" estiver definida para "Activar", o administrador pode definir a função Timeout (Limite de tempo).Prima os botões para seleccionar o período de tempo pretendido.Pode escolher entre 10 a 990 minutos.Quando for atingido o limite de tempo definido, o projector pedirá ao utilizador para que este introduza novamente a senha.Por predefinição, a opção "Limite de tempo (min.)" está definida para "Desactivar".Após activação da função de segurança, o utilizador terá de introduzir a senha para ligar o projector. Nesta caixa de diálogo, pode utilizar tanto a "senha de utilizador" como a "senha de administrador".
	Senha de utilizadorPrima o botão para configurar ou alterar a opção "User Password" (Senha de utilizador).Prima os botões numerados do controlo remoto para definir a senha e prima o botão "MENU" para confirmar.Para eliminar os números, prima .Introduza a senha quando vir a caixa "Confirmar senha".A senha deve ter entre 4~8 dígitos.Se seleccionar a opção "Pedir a senha apenas após ligar o cabo de alimentação", o projector pedir-lhe-á para introduzir a senha sempre que ligar o cabo de alimentação do projector.Se seleccionar a opção "Pedir sempre a senha durante o arranque do projector", o projector pedir-lhe-á para introduzir a senha sempre que o ligar.
	Senha de administradorIntroduza a "Senha de administrador" sempre que forem mostradas as caixas de diálogo "Introduzir senha de administrador" ou "Introduzir senha".Prima o botão para alterar o campo "Administrator Password (Senha de administrador)".Pro predefinição, a "senha de administrador" é "1234". Caso se tenha esquecido da sua senha de administrador, faça o seguinte para arecuperar:Introduza a "senha universal" composta por 6 dígitos que se encontra impressa no cartão de segurança que vem junto com o projector. Esta senha única é aceite pelo projector em qualquer altura independentemente da senha de administrador.Se perder este cartão de segurança, contacte o centro de assistência técnica da Acer.Bloquear o Ecrã de Início de UtilizadorO valor predefinido é "Desactivar". Se for escolhida a opção "Activar", o ecrã inicial não poderá ser alterado.
VGA OUT(Em espera)	Selecione "Activar" para activar a função. O projector produz um sinal VGA quando se encontra no modo de suspensão e as portas de entrada (ou VGA IN 1 (Entrada VGA 1)) e saída VGA se encontram correctamente ligadas aos dispositivos. A activação desta função aumenta ligeiramente o consumo de energia no modo de suspensão.
Conf. da caneta interactiva (para modelo S5201M/T111B/PS-X11M)	A caneta interactiva pode ser utilizada para cumprir as funções de um rato de computador. Segure a caneta na mão e aponte-a para a imagem projectada para apontar, clicar e arrastar. Proporciona maior flexibilidade para operar o computador sem estar junto ao mesmo.Função da PenPara usar a Caneta Interactiva, seleccione “Activar” para activar a função.Canal de LigaçãoDefina um canal para diferenciar entre projectores e comunicar com a Caneta Interactiva.Movimento do CursorPara usar o Movimento do cursor, seleccione “Activar” para activar a função. Quando activado, o ponteiro pode ser movido clicando continuamente no botão de roda.Velocidade Clique DuploAjustar a velocidade do clique duplo da caneta para que esta responda mais rapidamente ou mais lentamente, conforme a sua pretensão.Tecla de Função FavoritosDefinir uma tecla de função para poder seleccioná-la no menu rápido “Função Rápida da Caneta Interactiva”.Para mais informações, consulte as notas da tabela seguinte.
Repor	Prima o botão após escolher “Sim” para repor os parâmetros predefinidos para a visualização em todos os menus.
	Para ligar o seu projector à rede:1 Utilize um cabo RJ45 e ligue uma extremidade à ficha de entrada LAN do projector e a outra extremidade à porta RJ45.2 Aceda ao menu das Definições de LAN. É apresentada a janela "Introduzir senha de administrador".3 Introduza a "Senha de Administrador". É apresentado o menu seguinte.[IMAGE]Por predefinição, a "Senha de administrador" definida é "1234". Pode alterá-a no menu de Definição de > Segurança > da senha de Administrador.
Definições de LAN(para modelos P5403/N243/PNSX12)	4 Seleccione LAN neste menu e prima paradeleccionar "Activar".5 Certifique-se de que o DHCP está activado e primapara seleccionar Aplicar e prima6 Reentre no menu e anote o endereço IP exibido na linha Endereço IP do Projector.Se estiver num ambiente DHCP, defina o DHCP para "Desactivar" e contacte o seu administrador de rede para obter informações acerca do Endereço IP do Projector, Máscara de Sub-rede, Gateway Predefinido, Servidor DNS.1 Prima para seleccionar Endereço IP do Projector e prima2 Prima para deslocar o cursor e primapara introduzir os dígitos.3 Quando terminar, prima MENU para guardar as definições e sair do menu.4 Repita os passos 1-3 para introduzir os endereços para a Máscara de Sub-rede, Gateway Predefinido, Servidor DNS.5 Prima para seleccionar Aplicar e prima .Para controlar remotamente o projector:1 Introduza o endereço IP do Projector na barra de endereço do navegador Web do seu computador.2 A página de controlo remoto em rede será exibida. Poderá controlar o projector utilizando esta página. Para mais detalhes, consulte as notas apresentadas após a tabela.
Reiniciar LAN(para modelos P5403/N243/PNSX12)	Prima depois de escolher "Sim" para repor as predefinições de todos os itens na página de Ferramentas.
LAN(para modelos S5201M/T111B/PS-X11M)	•Por predefinição, esta função encontra-se desactivada. Seleccione Activar para activar a ligação LAN. (apenas para os modelos P1100A/P1200A/P1200B/P1200n/P1300WB)
Endereço IP da LAN/ Máscara (para modelos S5201M/T111B/PS-X11M)	•Identificar endereço IP e de máscara. (apenas para os modelos P1100A/P1200A/P1200B/P1200i/P1200n/P1300WB)
Reiniciar LAN (para modelos S5201M/T111B/PS-X11M)	•Repõe a função LAN. (apenas para os modelos P1100A/P1200A/P1200B/P1200n/P1300WB)

Acerca das Definições de LAN (para modelos P5403/N243/PN-SX12)

Nota 1 : Uma visão geral da página de controlo remoto em rede

Nota 2 : Uma visão geral da página de Ferramentas

Nota 3: A página de informação mostra a informação e o estado do projector.

Acerca da Configuração da Caneta Interactiva

Nota 1:Preparações

1. Conecte o projector ao computador por meio de um cabo USB e um cabo VGA.
2. Ligue o projector e certifique-se de que este apresenta a imagem do computador.
3. Active a caneta seleccionando "Activar" na Definição > Configuração da Caneta Interactiva > no menu Função da Pen. A luz de ligação da caneta começa a piscar.
4. Aponte a caneta para o ecrã para apontar, clicar e arrastar.

Nota 2: Síntese da Caneta Interactiva

Nota 3: Para usar o menu rápido "Função Rápida da Caneta Interactiva":

1. Clique no botão de roda para activar o menu rápido.
2. Rode o botão de roda para seleccionar uma função pretendida entre Desactivar, Alt+F4, Enter, Início, Página Acima e Página Abaixo.
3. Para executar a função, clique no botão de roda novamente.

Nota 4: Carregamento da bateria

1. Para carregar a bateria, abra a tampa na parte posterior da caneta para expor o conector USB.
2. Usando o cabo USB, conecte a extremidade menor do cabo USB à caneta e a extremidade maior ao computador. Certifique-se de que o computador está ligado.
3. A luz da bateria permanece acesa quando a bateria está em carregamento. Quando o carregamento terminar, a luz da bateria apaga-se. Pode desconectar o cabo USB ou mantê-lo ligado.

Nota 5: Outras notas relativas à utilização da caneta

1. Evite estar muito distante do ecrã. Quanto mais perto estiver do ecrã, melhor o desempenho da caneta.
2. Segure na caneta da mesma forma que faria com um controlo remoto ou uma caneta.
3. O carregamento completo da bateria dura entre 6-8 horas e permite uma utilização contínua de 20-40 horas. A bateria é unicamente recarregável e não pode ser reparada ou substituída pelo utilizador.
4. Evite zonas escuras! A caneta não funciona se a ponta da mesma estiver um local escuro ou se estiver a apontar para um local escuro.

Gestão

Modo ECO	Escolha "Activar" para reduzir a luminosidade da lâmpada do projector, o ruído e alargar a vida útil da lâmpada. Escolha "Desactivar" para voltar ao modo normal.
Altitude alta	Escolha "Activar" para activar o modo Altitude Alta.Quando esta função é activada, as ventoinhas do projector funcionam à velocidade máxima e de forma contínua para baixar a temperatura do projector.
Desligar auto.(Minutos)	O projector desligar-se-á automaticamente quando não houver entrada de sinal após decorrido o período de tempo definido.
Tempo uso lâmpada	Mostra o período de tempo de utilização da lâmpada (em horas).
Aviso da lâmpada	Escolha esta função para mostrar ou ocultar uma mensagem de aviso quando a mensagem da lâmpada de troca for exibida. A mensagem será apresentada 30 horas antes da lâmpada atingir o fim da sua vida útil.
Reposição da lâmpada	Prima o botão depois de escolher "Sim" para repor o contador da lâmpada para 0.
Ecrã automático	Esta opção encontra-se activada por predefinição, a deslocação para cima/para baixo do ecrã electrónico está relacionada com o ligar/desligar do projector.

Áudio

(S5201M/T111B/PS-X11M)

Volume	Prima o botão para reduzir o volume do altifalante do projector.Prima o botão para aumentar o volume do altifalante do projector.
Volume do microfone (para modelo S5201M/T111B/PS-X11M)	Prima o botão para reduzir o volume do microfone.Prima o botão para aumentar o volume do microfone.
Cortar o som	Escolha "Activar" para cortar o som.Escolha a opção "Desactivar" para repor o som.
Contr vol. ligar/deslig	Escolha esta função para ajustar o volume ao ligar/desligar o projector.
Volume de som do alerta (para modelo S5201M/T111B/PS-X11M)	Escolha esta função para ajustar o volume de qualquer aviso.

Temporizador

Localização temporizad.	Seleccione o local no ecrã onde pretende ver o temporizador.
Iniciar o temporizador (ou Parar)	Prima o botão para iniciar ou parar o temporizador.
Período do temporizador (minutos)	Prima os botões para ajustar o período de tempo do temporizador.
Volume som temporizador	Escolha esta função para ajustar o volume quando o temporizador estiver activado e tiver sido atingido o limite de tempo.
Apresentação temporiz	Prima os botões para escolher o modo de visualização do temporizador.

Idioma

Idioma

Escolha o idioma pretendido para o sistema de menus. Use as teclas para seleccionar o idioma pretendido.•Prima o botão para confirmar.

Apêndices

Resolução de problemas

Se tiver qualquer problema com o seu projector da Acer, consulte a informação seguinte. Se o problema persistir, entre em contacto com o seu fornecedor ou com a assistência técnica.

Problemas relacionados com a imagem e soluções

# Problema Solução
1 Não aparece nenhuma imagem no ecrã	Certifique-se de que todos os cabos estão correctamente ligados tal como descrito na secção "Introdução".Certifique-se de que os pinos dos conectores não estão dobrados ou partidos.Verifique se a lâmpada do projector foi correctamente instalada. Consulte a secção "Substituição da lâmpada".Certifique-se de que removeu a tampa da lente e de que o projector está ligado.
2 Apresentação parcial ou incorrecta da imagem ou deslocamento da mesma (para o PC (Windows 95/98/2000/XP))	Prima o botão "RESYNC" no painel de controlo ou no controlo remoto.Para uma imagem apresentada incorrectamente:Abra a pasta "O meu computador" >, abra o "Painel de controlo" e depois faça um duplo clique no ícone "Visualização".Seleccione o separador "Definições".Verifique se a sua definição de resolução de apresentação é menor ou igual a UXGA (1600 x 1200).Clique no botão "Propriedades avançadas".Se o problema persistir, altere a resolução do monitor que está a utilizar e siga as etapas em baixo:Verifique se a definição de resolução de apresentação é menor ou igual a UXGA (1600 x 1200).Clique no botão "Alterar" no separador "Monitor".Clique em "Mostrar todos os dispositivos >Tipos de monitores padrão" na caixa SP e escolha a resolução pretendida na caixa "Modelos".Verifique se a definição de resolução do ecrã do monitor é menor ou igual a UXGA (1600 x 1200).
3 Apresentação parcial ou incorrecta da imagem ou deslocamento da mesma (nos notebooks)	Prima o botão "RESYNC" no painel de controlo ou no controlo remoto.Para uma imagem apresentada incorrectamente:Siga as etapas descritas para o item 2 (acima) para ajustar a resolução do computador.Utilize as teclas de função para alternar entre as várias definições de saída. Exemplo:[Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]Se tiver dificuldades em alterar as resoluções ou se o monitor bloquear, reinicie todos os equipamentos incluindo o projector.
4 O ecrã do Notebook não mostra a apresentação	Se estiver a utilizar um Notebook com o Microsoft®Windows®: Alguns PCs Notebook podem desactivar os próprios ecrãs quando um segundo monitor é utilizado. Cada modelo é reactivado de forma diferente. Consulte a documentação do seu computador para mais informações.Se estiver a utilizar um Notebook com o Apple®Mac®: Em Preferências do sistema, abra a opção Visualização e defina a opção Espalhamento de vídeo para "Activar".
5 A imagem está instável ou apresenta alguma cintilação	Use a função "Rastreamento" para corrigir a resolução. Consulte a secção "Imagem" para mais informações.Altere a profundidade da cor do monitor no seu computador.
6 A imagem apresenta uma barra vertical trémula.	Utilize a opção "Frequência" para proceder ao ajuste da imagem. Consulte a secção "Imagem" para mais informações.Verifique e reconfigure o modo de visualização da sua placa gráfica para a tornar compatível com o projector.
7 A imagem não está focada	Certifique-se de que a tampa da lente foi removida.Ajuste o anel de focagem na lente do projector.Certifique-se de que o ecrã de projecção está à distância de 1,2 a 9,2 metros do projector P5403/N243/PN-SX12 ou à distância de 0,5 a 3,72 metros do projector S5201M/T111B/PS-X11M. Consulte a secção Como obter o tamanho de imagem pretendido ajustando a distância e o zoom para mais informações.

8 A	imagem é ampliada aquando da visualização de um DVD em ecrã largo	Ao reproduzir um DVD em formato anamórfico ou de 16:9 pode ser necessário ajustar as seguintes definições:Se quiser reproduzir um DVD em formato 4:3, altere o formato para 4:3 no menu do projector.Se a imagem continuar ampliada, terá também de ajustar a relação de aspecto. Defina o formato de visualização para 16:9 (ecrã largo) no leitor de DVDs.
9 A	imagem está muito pequena ou muito grande	Ajuste o nível de zoom utilizando o botão de zoom existente na parte superior do projector.Aproxime ou afaste o projector do ecrã.Prima o botão "MENU" no painel de controlo ou no controlo remoto. Vá até "Imagem > Relação de aspecto" e experimente as várias opções.
10 A	imagem apresenta-se inclinada nos lados	Na medida do possível, reposicione o projector de forma a que este fique centrado relativamente ao ecrã e por baixo da parte inferior do ecrã.Prima as teclas de correcção Keystone no painel de controlo ou no controlo remoto até a imagem ficar quadrada.Prima o botão "MENU" no painel de controlo ou no controlo remoto para abrir o menu no ecrã. Vá até "Imagem > Keystone automático" ou até "Imagem > Keystone manual" para fazer os ajustes pretendidos.
11 A	imagem está invertida.	Seleccione a opçao "Imagem --> Projecção" no ecrã e ajuste a direcção da projecção.

Problemas com o projector

# Situação Solução
1 O projector deixa de responder aos comandos	Se possível, desligue o projector, de seguida desligue o cabo de alimentação e aguarde pelo menos 30 segundos até voltar a ligar.
2 A lâmpada queimou ou emitiu um estalido	Quando a lâmpada chega ao fim da sua vida útil, esta queima-se e emite um estalido audível. Se isto acontecer, o projector não ligará novamente até que o módulo da lâmpada tenha sido substituído. Para substituir a lâmpada, siga os procedimentos descritos na secção "Substituição da lâmpada".

Mensagens apresentadas no ecrã

#	S i	t u a ç ã o M e
1 Significado Falha da ventoinha – o sistema não está a funcionar.
		"Falha na ventoinha.A lâmpada vai desligar-se automaticamente."
		Sobreaquecimento do projector - o projector excedeu a temperatura recomendada e tem de arrefecer antes de poder ser utilizado. Por favor verifique também os filtros de pó se estes estiverem instalados. Se o filtro de pó estiver tapado com pó, por favor limpe-o.
		"Sobreaquecimento do projector.A lâmpada vai desligar-se automaticamente."
		Substitua a lâmpada – a lâmpada está prestes a atingir o fim da sua vida útil. Substitua a lâmpada o mais rapidamente possível.
		"O fim da vida útil da lâmpada operando em carga total está próximo.Substituição sugerida!"

Lista de significados dos LEDs e dos alertas

Significados dos LEDs

Significado LED Power	LED Lamp LED Temp
	Vermelho Azul Vermelho Vermelho
Modo de suspensão (cabo de alimentação ligado)	V	-	-	-
Botão de alimentação ligado	-- V -- --
Substituir a lâmpada -- A piscar		rapidamente	---
A desligar (para arrefecimento)	A piscar rapidamente	--- --
A desligar (arrefecimento concluído)	V	-	-	-
Erro (falha térmica) -- V -- V
Erro (falha na ventoinha) -- V -- A piscar				rapidamente
Erro (falha na lâmpada)	-- V V --
Erro (falha na roda de cores)	-- V A piscar		rapidamente	--

Substituição da lâmpada

Utilize uma chave de parafusos para remover os parafusos da tampa e depois retirar a lâmpada.

O projector detecta automaticamente a vida útil da lâmpada. O projector apresenta a mensagem de aviso "O fim da vida útil da lâmpada operando em carga total está próximo.Substituição sugerida!" Quando vir esta mensagem, mude a lâmpada o mais depressa possível. Certifique-se de que o projector arrefeceu durante pelo menos 30 minutos antes de mudar a lâmpada.

Aviso: O compartimento da lâmpada está quente! Deixe que este arrefeça antes de mudar a lâmpada.

Para remover a lâmpada:

1 Desligue o projector premindo o botão de alimentação.
2 Deixe que o projector arrefeça durante pelo menos 30 minutos.
3 Desligue o cabo de alimentação.
4 Utilize uma chave de fendas para remover o parafuso da tampa (Imagem #1).
5 Puxe e retire a tampa.
6 Remova e elimine a película de protecção da lâmpada (imagem #2).
7 Remova o parafuso que segura o módulo da lâmpada (imagem #3).
8 Remova o conector da lâmpada da ranhura existente no compartimento da lâmpada. Desligue-o do projector (imagem #4).
9 Levante a pega para que esta fique na vertical (imagem #5) Puxe o módulo da lâmpada para fora com força (imagem #6).

Para substituir o módulo da lâmpada, use uma lâmpada nova e siga as imagens

7 a 12

Aviso: Para reduzir o risco de ferimentos pessoais, não deixe a lâmpada cair ou toque na mesma. A lâmpada pode partir-se e provocar ferimentos se a deixar cair.

Montagem do projector no tecto

Se quiser instalar o projector no tecto utilizando o kit para este fim, siga as etapas em baixo:

1 Faça quarto furos numa parte do tecto que seja sólida e forte e fixe aí a base para montagem do projector.

Nota : Os parafusos não estão incluídos. Adquira os parafusos apropriados para o seu tipo de tecto.

2 Fixe a haste para montagem do projector no tecto utilizando os parafusos apropriados.

3 O número de parafusos a usar deve corresponder ao tamanho do projector que pretende fixar no tecto.

Nota : Recomendamos-lhe que deixe um espaço razoável entre o suporte para montagem do projector no tecto e o projector em si para uma correcta ventilação deste. Se necessário, utilize duas anilhas para um suporte extra.

4 Fixe o suporte para montagem do projector no tecto à respectiva haste.

5 Ajuste o ângulo e a posição conforme necessário.

Nota : Na tabela em baixo estão listados os tipos de parafusos e de anilhas apropriados para cada modelo. Juntamente com o projector encontra uma caixa contendo parafusos com 3 mm de diâmetro.

Modelos Parafuso de tipo B Tipo de anilha
			Diâmetro (mm) Comprimento (mm) Grande Pequeno
P5403/N243/PN-SX12/S5201M/T111B/PS-X11M	3	2	5	V

V

Especificações

As especificações abaixo estão sujeitas a alteração sem aviso prévio. Para obter as mais recentes especificações, consulte as especificações de marketing da Acer.

Sistema de projecção	DLP TM
Resolução	P5403/N243/PN-SX12:Nativa: SXGA+ (1400 x 1050)Máxima: 1920 x 1080 EIA/RBS5201M/T111B/PS-X11MNativa: XGA (1024 x 768)Máxima: 1920 x 1080 EIA/RB
Compatibilidade com o computador:	IBM compatível, normas Apple Macintosh, iMac e VESA: WXGA+ (1440 x 900), WXGA (1280 x 800, 1280 x 768), SXGA (1152 x 864, 1280 x 1024), SXGA+ (1400 x 1050), XGA (1024 x 768), SVGA (800 x 600), VGA (640 x 480), UXGA (1600 x 1200), 1920 x 1080 EIA/RB
Compatibilidade com o vídeo NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Relação de aspecto 4:3 (nativa), 16:9
Cores apresentadas no ecrã 1,07 mil milhões de cores
Lente de projecção	P5403/N243/PN-SX12:F = 2,59 - 2,87, f = 16,88 mm - 21,88 mm,Zoom manual e focagem manual: 1:1,3S5201M/T111B/PS-X11MF = 2,6, f = 6,90 mm, focagem manual
Tamanho do ecrã de projecção (diagonal)	P5403/N243/PN-SX12:30" (76 cm) - 300" (762 cm)S5201M/T111B/PS-X11M:40" (102 cm) - 300" (762 cm)
Distância de projecção	P5403/N243/PN-SX12:1,2 m - 9,2 mS5201M/T111B/PS-X11M:0,5 m - 3,7 m
Distância do ecrã	P5403/N243/PN-SX12: 65" a 2 metros (1,51 - 1,97 : 1)S5201M/T111B/PS-X11M: 161" a 2 metros (0,61 : 1)
Intervalo de varrimento na horizontal	31 - 100 kHz
Intervalo de varrimento na vertical	48 - 120 Hz
Tipo de lâmpada	P5403/N243/PN-SX12: Lâmpada da Philips UHP de 300 watts, substituível pelo utilizadorS5201M/T111B/PS-X11M: Lâmpada da Osram VIP de 230 watts, substituível pelo utilizador
Correcção Keystone +/-40 graus (vertical ), manual
Zoom digital 2 X
Áudio 5 W x 2
Peso	P5403/N243/PN-SX12: Aprox: 3,25 kgS5201M/T111B/PS-X11M: Aprox: 3,5 kg
Dimensões (L x C x A)	P5403/N243/PN-SX12: 290 x 255 x 125 mmS5201M/T111B/PS-X11M: 290 x 254 x 98,5 mm
Fonte de alimentação Entrada universal a.c. 100 - 240 V, frequência de entrada: 50/60 Hz
Consumo de energia	P5403/N243/PN-SX12: 447 WS5201M/T111B/PS-X11M: 352 W
Temperatura de funcionamento	0°C a 35°C / 32°F a 95°F
Conectores de entrada/saída	Conector de alimentação x 1RS232 x 1Entrada VGA x 2Entrada de vídeo composto x 1Entrada S-Vídeo x 1Saída de áudio de 3,5 mm x1Saída VGA x 1HDMI x 1Entrada Lan RJ45 x 1USB (Tipo B) x 112 V DC SaídaOs itens abaixo são apenas para os modelos S5201M/T111B/PS-X11M.Entrada de áudio de 3,5 mm x1USB (Tipo A) x 2HDMI x 2Entrada de microfone x 1Os itens abaixo são apenas para os modelos P5403/N243/PN-SX12.Entrada de áudio (D/E) x 1
Conteúdo padrão da embalagem	Cabo de alimentação a.c. x 1Cabo VGA x 1Controlo remoto x 1Pilhas x 2 (para o controlo remoto)Guia do utilizador (CD-ROM) x 1Guia de consulta rápida x 1Cartão de segurança x 1Cabo de sinal de vídeo composto x 1Mala de transporte x 1Os itens abaixo são apenas para os modelos S5201M/T111B/PS-X11MCabo USB x 1Caneta Interactiva x 1
Acessório (opcional)	Filtro de poeiras x 1

* Design e especificações sujeitos a alteração sem aviso prévio.

Modos de compatibilidade

1 VGA analógico – sinal do PC

Modos	Resolução	Frequência v. [Hz]	Frequência h. [Hz]
VGA_60 640 x	480 59,940 31,469
VGA_72 72,809	37,861
VGA_75 75,000	37,500
VGA_85 85,008	43,269
VGA_70 720 x	400 70,087 31,469
VGA_85 85,039	37,927
SVGA_56 800 x	600 56,250 35,156
SVGA_60 60,317	37,879
SVGA_72 72,188	48,077
SVGA_75 75,000	46,875
SVGA_85 85,061	53,674
XGA_60 1024 x	768 60,004 48,363
XGA_70 70,069	56,476
XGA_75 75,029	60,023
XGA_85 84,997	68,677
SXGA_70 1152 x	864 70,012 63,851
SXGA_75 75,000	67,500
SXGA_85 84,990	77,094
SXGA_60 1280 x	1024 60,020 63,981
SXGA_72 72,000	76,970
SXGA_75 75,025	79,976
SXGA_85 85,024	91,146
QuadVGA_60	1280 x 960 60,000 60,000
QuadVGA_75		75,000 75,000
SXGA+_60	1400 x 1050 59,978 65,317
UXGA_60	1600 x 1200 60,000 75,000
Mac G4	640 x 480@60Hz	59,940 31,469
MAC13	640 x 480@67Hz	66,667 35,000
Mac G4	800 x 600@60Hz	60,317 37,879
MAC16	832 x 624@75Hz	74,546 49,722
Mac G4	1024 x768@60Hz	60,004 48,363
MAC19	1024 x768@75Hz	75,020 60,241
MAC21	1152 x870@75Hz	75,061 68,681
WXGA_60	1280 x 768 59,870 47,776
WXGA_75		74,893 60,289
WXGA_85		84,837 68,633
WXGA_60	1280 x 720 60,000 45,000
WXGA_60	1280 x 800 59,810 49,702
WXGA+_60	1440 x 900 59,887 55,935
1680 x 1050_60	1680 x 1050 59,954 65,290
1920 x 1080_RB	1920 x1080	60,000 66,587

1920 x 1080_EIA 1920 x1080 60,000 67,500
acer_16:9 1366 x 768 59,790 47,712
acer_timing 1024 x 600 60,000 37,500
VGA_120 640 x 480 119,518 61,910
SVGA_120 800 x 600 119,854 77,425
XGA_120 1024 x 768 119,804 98,958

2 Sincronização DVI-D e HDMI (HDCP)

Mode Resolution V,Frequency [Hz] H,Frequency [KHz]
VGA_60 640 x	480	59,940	31,469
VGA_72		72,809	37,861
VGA_75		75,000	37,500
VGA_85		85,008	43,269
VGA_70 720 x	400	70,087	31,469
VGA_85		85,039	37,927
SVGA_56	800 x 600	56,250	35,156
SVGA_60		60,317	37,879
SVGA_72		72,188	48,077
SVGA_75		75,000	46,875
SVGA_85		85,061	53,674
XGA_60	1024 x 768 60,004		48,363
XGA_70		70,069	56,476
XGA_75		75,029	60,023
XGA_85		84,997	68,677
SXGA_70	1152 x 864	70,012	63,851
SXGA_75		75,000	67,500
SXGA_85	1152 x 864	84,990	77,094
SXGA_60	1280 x 1024	60,020	63,981
SXGA_72		72,000	76,970
SXGA_75		75,025	79,976
SXGA_85		85,024	91,146
QuadVGA_60	1280 x 960	60,000	60,000
QuadVGA_75		75,000	75,000
SXGA+_60 1400 x 1050		59,978	65,317
UXGA_60	1600 x 1200	60,000	75,000
Mac G4	640 x 480@60Hz	59,940	31,469
MAC13 640 x	480@67Hz 66,667 35,000
Mac G4 800 x	600@60Hz 60,317 37,879
MAC16 832 x	624@75Hz 74,546 49,722
Mac G4 1024 x	768@60Hz 60,004 48,363
MAC19 1024 x	768@75Hz 75,020 60,241
MAC21 1152 x	870@75Hz 75,061 68,681
WXGA_60 1280 x	768 59,870 47,776
WXGA_75 74,893 60,289
WXGA_85 84,837 68,633
WXGA_60 1280 x	720 60,000 45,000
WXGA_60 1280 x	800 59,810 49,702
WXGA+_60 1440 x	900 59,887 55,935
1680x1050_60 1680 x	1050 59,954 65,290
1920x1080_RB 1920 x	1080	60,000 66,587
1920x1080_EIA	1920 x	60,000 67,500
acer_16:9	1366 x 768 59,790 47,712
acer_timing	1024 x 600 60,000 37,500
VGA_120	640 x 480 119,518	61,910
SVGA_120	800 x 600 119,854	77,425
XGA_120	1024 x 768	119,804	98,958
480p	Video (HDMI)	60	31,47
576p		50	31,25
720p_60		60	45,00
720p_50		50	37,50
1080i_60		60	33,75
1080i_50		50	28,13
1080p		60	67,5
1080P		50	56,26
1080p		24	27,00
1080p		23,98	26,97

3 Sinal Componente

Modos	Resolução	Frequência v. [Hz]	Frequência h. [Hz]
480i	720 x 480	59,94	15,73
480p	720 x 480	59,94	31,47
576i	720 x 576	50,00	15,63
576p	720 x 576	50,00 31,25
720p	1280 x 720	60,00 45,00
720p	1280 x 720	50,00 37,50
1080i	1920 x 1080	60,00 33,75
1080i	1920 x 1080	50,00 28,13
1080p	1920 x 1080	60,00 67,5
1080p	1920 x 1080	50,00 56,26
1080p	1920 x 1080	24,00 27,00
1080p	1920 x 1080	23,98 26,97

4 Sinal de vídeo, S-Vídeo

Modos	Frequência v. [Hz]	Frequência h. [Hz]	fsc (MHz)
NTSC 60 15,73 3,58
PAL 50 15,63 4,43
SECAM 50 15,63 4,25 ou 4,41
PAL-M 60 15,73 3,58
PAL-N 50 15,63 3,58
PAL-60 60 15,73 4,43
NTSC4,43 60 15,73 4,43

Regulamentos e normas de segurança

Aviso da FCC

Este dispositivo foi testado e é compatível com os limites estipulados para um dispositivo digital de Classe B, de acordo com o Artigo 15º das Regras da FCC. Estes limites foram concebidos para proporcionar uma razoável protecção contra interferências prejudiciais na instalação doméstica. Este dispositivo cria, utiliza e pode emitir energia de radiofrequência e, caso não seja instalado e utilizado segundo as instruções, pode provocar interferências prejudiciais às comunicações via rádio.

No entanto, não existe qualquer garantia de que a interferência não se manifestará numa determinada instalação. Se este dispositivo causar interferências prejudiciais à recepção via rádio ou televisão, o que pode ser determinado desligando e voltando a ligar o aparelho, recomenda-se que o utilizador tente corrigir a interferência adoptando uma ou mais das seguintes medidas:

• Reorientar ou deslocar a antena receptora.
• Aumentar a distância entre o dispositivo e o receptor.
• Ligar o dispositivo a uma saída de um circuito diferente daquele ao qual o receptor está ligado.
• Consultar o fornecedor ou um técnico de rádio/televisão para obter ajuda.

Aviso: Cabos blindados

Todas as ligações a outros dispositivos informáticos devem ser realizadas utilizando cabos blindados de forma a respeitar as regulamentações da FCC

Aviso: Dispositivos periféricos

Apenas os periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados e compatíveis com os limites da Classe B podem ser ligados a este equipamento. O funcionamento com periféricos não certificados resultará provavelmente em interferências na recepção de rádio e televisão.

Atenção

As alterações não expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, que é concedida pela Federal Communications Commission, para operar este dispositivo.

Condições de funcionamento

Este dispositivo está conforme ao Artigo 15º das Regras da FCC. O seu funcionamento está sujeito às duas condições seguintes: (1) este dispositivo não pode provocar interferências prejudiciais, e (2) este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam provocar um funcionamento indesejado.

Aviso: Utilizadores do Canadá

Este dispositivo digital da Classe B satisfaz os requisitos da norma canadiana ICES-003.

Declaração de conformidade para os países da UE

A Acer declara que este projector está em conformidade com os requisitos essenciais da Directiva 1999/5/EC da União Europeia e de outras directivas relevantes.

Compatível com a certificação obrigatória Russa

ME61

Aviso relativo aos dispositivos de rádio

Nota: A informação que se segue, destina-se apenas aos modelos com LAN sem fios e/ou Bluetooth.

Informação geral

Este produto está em conformidade com as normas de radiofrequência e de segurança de qualquer país ou região em que o mesmo tenha sido aprovado para utilização sem fios. Dependendo da configuração, este produto pode ou não incluir dispositivos de rádio sem fios (como, por exemplo, módulos LAN sem fios e/ou Bluetooth).

Canadá — dispositivos de comunicação por rádio de baixa tensão isentos de licença (RSS-210)

a l n f o r m a ç ã o

O funcionamento está sujeito às duas condições seguintes:

1. Este dispositivo não pode causar interferências e
2. Este dispositivo deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado.

b Funcionamento na banda de 2,4 GHz

Para evitar quaisquer interferências via rádio que afectem o serviço licenciado, este dispositivo deve ser utilizado dentro de casa estando a sua instalação no exterior sujeita a licenciamento.

Este dispositivo deve ser utilizado de acordo com as regras e limites em vigor no país em questão. Para mais informações, contacte o representante existente no país onde o dispositivo é utilizado. Visite o site http://ec.europa.eu/enterprise/rtte/implem.htm para obter a mais recente lista de países.

CE
