MANUAL DE UTILIZADOR ZDF36011WA ZANUSSI

PT Manual de instruções 2

Máquina de lavar loiça

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorrectas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

SEGURANÇA PARA CRIANÇAS E PESSOAS VULNERÁVEIS

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças com idade entre 3 e 8 anos e as pessoas portadoras de deficiência muito extensa e complexa devem ser mantidas afastadas ou constantemente vigiadas.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas ou constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha os detergentes fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando a porta está aberta.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

SEGURANÇA GERAL

- Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como:

• turismo rural; áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho;
• utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial.

- Não altere as especificações deste aparelho.

• A pressão da água fornecida tem de estar entre 0.5 (0.05) / 8 (0.8) bar (MPa) (mínima / máxima)
• Respeite o volume máximo de loiça de 14 pessoas.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.
• Coloque os talheres no cesto de talheres com as pontas afiadas viradas para baixo ou na horizontal na gaveta de talheres com as extremidades cortantes viradas para baixo.
• Não deixe o aparelho com a porta aberta sem vigilância para evitar que alguém tropece acidentalmente na porta.
• Antes de qualquer operação de manutenção, desative o aparelho e desligue a ficha da tomada elétrica.
• Não utilize jatos de água e/ou vapor a alta pressão para limpar o aparelho.
• Se o aparelho tiver aberturas de ventilação na base, não devem ficar obstruídas por tapetes ou carpetes.
• O aparelho deve ser ligado à rede de abastecimento de água com a mangueira nova fornecida. Não é permitido reutilizar uma mangueira antiga.

INSTRUÇÕES DE SEGURANÇA

INSTALAÇÃO

AVISO! A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque é pesado. Utilize sempre luvas e calçado de proteção.
• Não instale nem utilize o aparelho em locais onde a temperatura seja inferior a 0 °C.
• Instale o aparelho num local seguro e adequado que cumpra os requisitos de instalação.

LIGAÇÃO ELÉTRICA

AVISO! Risco de incêndio e choque elétrico.

• O aparelho tem de ficar ligado à terra.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Utilize sempre uma tomada bem instalada e à prova de choques eléctricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo nosso Centro de Assistência Técnica.

• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

• Este aparelho está em conformidade com as Directivas da C.E.E.
• Apenas para o Reino Unido e para a Irlanda. Este aparelho está equipado com uma ficha eléctrica de 13 A. Se tiver de mudar o fusível da ficha eléctrica, utilize apenas um fusível de 13 A ASTA (BS 1362).

LIGAÇÃO À REDE DE ABASTECIMENTO DE ÁGUA

• Não danifique as mangueiras da água.
• Antes de ligar o aparelho a canos novos, canos que não sejam usados há muito tempo, canos que tenham sido sujeitos a reparações ou canos que tenham recebido dispositivos novos (contador de água, etc.), deixe sair água até que saia limpa.
• Durante a primeira utilização do aparelho, certifique-se de que não existem fugas de água.
• A mangueira de entrada de água possui uma válvula de segurança e um revestimento com um cabo de alimentação no seu interior.

AVISO! Voltagem perigosa.

- Se a mangueira de entrada de água estiver danificada, feche imediatamente a torneira da água e desligue a ficha da tomada eléctrica. Contacte um Centro de Assistência Técnica Autorizado para substituir a mangueira de entrada de água.

UTILIZAÇÃO

• Não se sente nem se apoie na porta quando esta estiver aberta.
• Os detergentes de máquina de lavar loiça são perigosos. Cumpra as instruções de segurança existentes na embalagem do detergente.
• Não beba a água do aparelho, nem a utilize para qualquer outro fim.

• Não retire a loiça do aparelho enquanto o programa não estiver concluído. Pode restar algum detergente na loiça.

• O aparelho pode libertar vapor quente se abrir a porta quando um programa estiver em funcionamento.

• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

ASSISTÊNCIA TÉCNICA

• Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

ELIMINAÇÃO

AVISO! Risco de ferimentos ou asfixia.

• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Remova o trinco da porta para evitar que crianças ou animais de estimação possam ficar aprisionados no interior do aparelho.

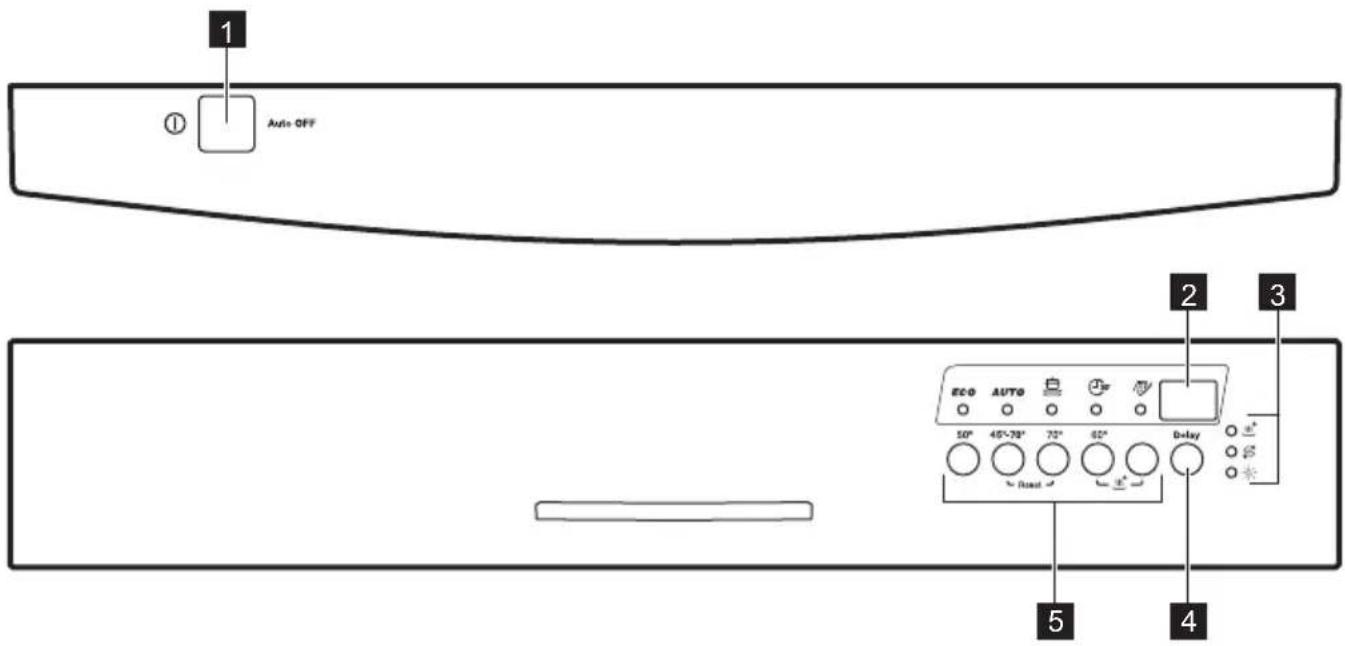

PAINEL DE COMANDOS

1 Botão On/Off
2 Visor
3 Indicadores

4 Botão de início diferido
5 Botões de programa

INDICADORES

Indicador Descrição
S	Indicador de falta de sal. Acende quando é necessário colocar sal.
	Indicador de falta de abrilhantador. Acende quando é necessário colocar abrilhanta-dor.
^+	Indicador XtraDry.

PROGRAMAS

Os números dos programas na tabela (P1, P2, etc.) refletem a sequência dos mesmos no painel de comandos.

A ordem dos programas na tabela pode não refletir a sequência dos mesmos no painel de comandos.

Programa	Nível de sujidade Tipo de carga	Fases do programa	Valores de consumo1)
			Duração (min.)	Energia (kWh)	Água (l)
P1ECO2)	Sujidade normalLoiça e talheres	Pré-lavagemLavagem a 50°CEnxaguamentosSecagem	235 0.832	10.5
P2AUTO3)	TudoLoiça, talheres, tachos e pane-las	Pré-lavagemLavagem entre 45 °C e 70 °CEnxaguamentosSecagem	46-170 0.7	-1.7 8 - 15
P34)	Sujidade inten-saLoiça, talheres, tachos e pane-las	Pré-lavagemLavagem a 70°CEnxaguamentosSecagem	170 - 190	1.4 - 1.7 1	2.5 - 14.5
P4305)	Sujidade recen-teLoiça e talheres	Lavagem a 60°C ou 65 °CEnxaguamentos	30 0.9 10
P56)	Tudo Pré-lavagem 14 0.1 4

1) A pressão e a temperatura da água, as variações da corrente elétrica, as opções e a quantidade de loiça podem alterar estes valores.

2) Este programa proporciona os consumos de água e energia mais eficientes para loiça e talheres com sujidade normal. Este é o programa standard para testes.

3) O aparelho deteta o nível de sujidade e a quantidade de loiça nos cestos. Ajusta automaticamente a temperatura e a quantidade de água, o consumo de energia e a duração do programa.

4) Este programa foi concebido para lavar artigos muito sujos com alta pressão de água e alta temperatu-ra.

5) Este programa é adequado para lavar rapidamente meia carga ou uma carga completa com sujidade fresca ou ligeira.

6) Com este programa, pode enxaguar rapidamente a loiça para evitar a adesão dos resíduos de alimentos aos pratos e a formação de maus odores no aparelho. Não utilize detergente com este programa.

PROGRAMAÇÕES

MODO DE SELEÇÃO DE PROGRAMA

No modo de seleção de programa, é possível selecionar um programa de lavagem e entrar no

modo de utilizador para alterar as definições do aparelho.

Para entrar no modo de seleção de programa, prima On/Off.

O aparelho está no modo de seleção de programa quando o indicador de programa ECO está aceso e o visor apresenta a duração do programa.

Se o painel de controle não indicar que o aparelho está no modo de seleção de programa, implemente o procedimento de CANCEL.

FUNÇÃO CANCEL

Utilize CANCEL para:

• CANCEL o programa em execução.
• Parar a contagem decrescente da opção Delay.
• Voltar a colocar o aparelho no modo de seleção de programa.

e premidos até que o aparelho entre no modo de seleção de programa.

MODO DE UTILIZADOR

O modo de utilizador permite alterar as seguintes definições:

• Ajustar o nível do descalcificador da água, de acordo com a dureza da água.
• Ativar ou desativar a indicação de falta de abrilhantador.
• Ativar ou desativar a opção AirDry.

Antes de entrar no modo de utilizador, certifique-se de que o aparelho está no modo de seleção de programa:

1. Prima continuamente

- Os indicadores

Uma vez que o aparelho conserva as definições guardadas, não é necessário configurá-lo antes de cada ciclo.

REGULAR O AMACIADOR DA ÁGUA

Certifique-se de que o aparelho está no modo de utilizador:

1. Prima . ECO

2. Os indicadores e apagan. se.

3. O indicador ECO ainda pisca.

4. O visor apresenta a definição atual: por exemplo, S = L nível 5.

5. Prima ECO para marquar a definição.

Sempre que premir o botão, o número do nível aumenta uma unidade. Quando chegar ao nível 10, recomeça a partir do nível 1.

1. Prima On/Off para confirmar a seleção.

Se utilizar pastilhas combinadas que contenham sal e se a dureza da sua água for inferior a 21 °dH, pode definir o nível mínimo do descalcificador da água. Este nível desativa o indicador de falta de sal.

Se utilizar detergente normal ou pastilhas sem sal, selecione o nível de dureza da água adequado para manter o indicador de falta de sal ativo.

TABELA DE DUREZA DA ÁGUA

Graduação ale-mã (°dH)	Graduação francesa (°fH)	mmol/l Graduação Clarke	Nível do descalcificador da água
47 - 50 84	90 8,4 - 9,0 58 - 63 10
43 - 46 76	83 7,6 - 8,3 53 - 57 9
37 - 42 65	75 6,5 - 7,5 46 - 52 8
29 - 36 51	64 5,1 - 6,4 36 - 45 7
23 - 28 40	50 4,0 - 5,0 28 - 35 6
19 - 22 33	39 3,3 - 3,9 23 - 27		5 1)
15 - 18 26	32 2,6 - 3,2 18 - 22 4
11 - 14 19	25 1,9 - 2,5 13 - 17 3
4 - 10 7 - 1	8 0,7 - 1,8 5 - 12 2
<4 <7 <0,7 < 5			1 2)

1) Definição de fábrica
2) Não utilize sal neste nível.

Certifique-se de que o aparelho está no modo de utilizador:

1. Prima .AUTO

• Os indicadores e apagam-se
• O indicador fiscal AUTO

• O visor apresenta a definição atual:

• Indicação de falta de abrilhantador ativada.

• Indicação de falta de abrilhantador desativada.

• Prima AUTO para mudar a definição.

• Prima On/Off para confirmar a seleção.

Quando o depósito do abrilhantador está vazio, o indicador de falta de abrilhantador indica que é necessário colocar abrilhantador. Se utilizar pastilhas combinadas que contenham abrilhantador e a secagem for satisfatória, pode desativar a indicação. No entanto, recomendamos que utilize sempre abrilhantador para obter a melhor secagem possível. Se utilizar detergente normal ou pastilhas sem abrilhantador, ative a indicação para manter o indicador de falta de abrilhantador ativo.

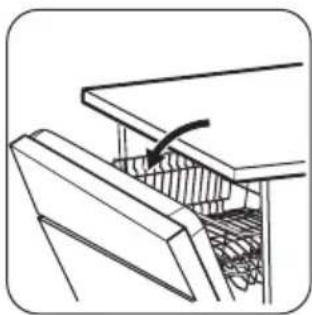

DESATIVAR A OPÇÃO AIRDRY

A opção AirDry melhora a secagem e reduz o consumo de energia.

O aparelho possui um dispositivo que abre a porta durante a fase de secagem. A porta é mantida entreaberta.

Por predefinição, a opção AirDry está ativada para todos os programas exceto (se aplicável), mas é possível desativá-la.

Certifique-se de que o aparelho está no modo de utilizador.

1. Prima

- Os indicadores apagam-se.

ECO AUTO

• O indicador pisca.
• O visor apresenta a definição atual:
• ≠AirDry ativada.

• ∅o = AirDry desativada.

• Prima para mudar a definição.

• Prima On/Off para confirmar a seleção.

CUIDADO! Se alguma criança tiver acesso ao aparelho, é recomendável desativar a opção AirDry porque a abertura da porta pode representar um perigo.

As opções pretendidas têm de ser ativadas antes do início de um programa. Não é possível ativar ou desativar opções durante o funcionamento de um programa.

Algumas opções não são compatíveis com outras. Se tentar selecionar opções incompatíveis, o aparelho desativa automaticamente uma ou mais dessas opções. Apenas os indicadores das opções que ficarem ativas continuarão acesos.

Se uma opção não for aplicável a um programa, o indicador correspondente fica apagado ou pisca rapidamente durante alguns segundos e apaga-se.

Ativar opções pode afetar o consumo de água e energia e a duração do programa.

OPÇÃO XTRADRY

Ative esta opção para melhorar o desempenho da secagem. A ativação da XtraDry altera a duração de alguns programas, o consumo de água e a temperatura do último.

A opção XtraDry é permanente para todos os

programas, exceto o e não tem de ser selecionada para cada ciclo.

Noutros programas, a seleção da opção XtraDry é permanente e é utilizada automaticamente nos ciclos seguintes. Esta configuração pode ser alterada em qualquer momento.

Esta opção não está disponível com

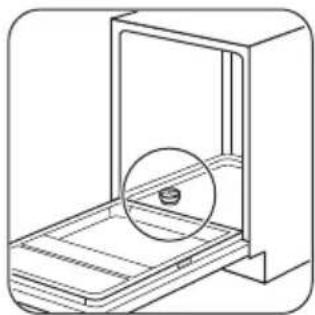

ANTES DA PRIMEIRA UTILIZAÇÃO

1. Certifique-se de que o nível definido para o amaciador da água corresponde à dureza da água fornecida. Caso contrário, ajuste o nível do amaciador da água. Contacte os serviços de abastecimento de água locais para saber qual é a dureza da água na sua área.

2. Encha o depósito de sal com sal especial para máquina de lavar loiça.

3. Encha o distribuidor de abrilhantador com abrilhantador especial para máquina de lavar loiça.

4. Abra a torneira da água.
5. Inicie um programa para remover eventuais resíduos de processamento que possam ainda existir no aparelho. Não utilize detergente e não coloque loiça nos cestos.

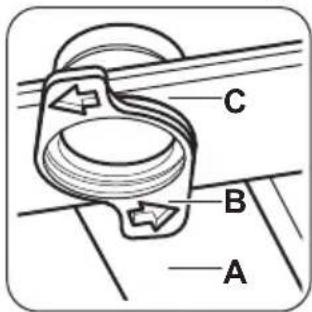

UTILIZAR SAL

Antes da primeira utilização, coloque um litro de água no depósito de sal.

CUIDADO! É possível que ocorra transbordamento de água e sal do depósito de sal durante o enchimento. Para evitar corrosão, inicie um programa imediatamente após encher o depósito de sal.

O abrilhantador ajuda a secar a loiça sem riscos e manchas. É libertado automaticamente durante a fase de enxaguamento a quente. Encha o distribuidor de abrilhantador quando a lente (A) estiver transparente.

UTILIZAÇÃO DIÁRIA

1. Abra a torneira da água.
2. Prima o botão On/Off (ligar/desligar) para activar o aparelho.

Certifique-se de que o aparelho está no modo de selecção de programa.

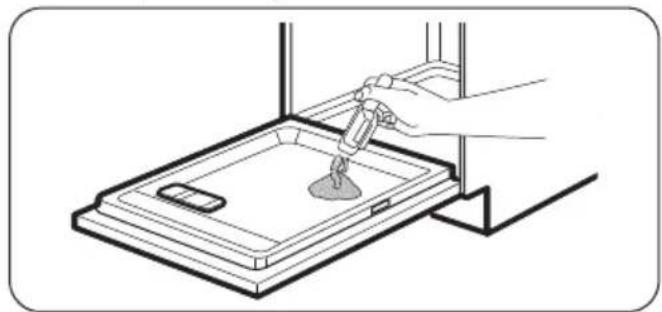

Se o programa tiver uma fase de pré-lavagem, coloque uma pequena quantidade de detergente na parte interior da porta do aparelho.

- Regule o amaciador da água para o nível mais baixo.

FUNÇÃO AUTO OFF

Esta função diminui o consumo de energia desactivando automaticamente o aparelho quando não está a funcionar.

A função é accionada nas seguintes situações:

• 5 minutos após o fim do programa.
• 5 minutos após a última acção se o programa não for iniciado.

INICIAR UM PROGRAMA

1. Mantenha a porta do aparelho entreaberta.
2. Prima On/Off para activar o aparelho. Certifique-se de que o aparelho está no modo de seleção de programa.
3. Prima o botão do programa que pretende iniciar. O indicador do botão correspondente fica intermitente e o visor mostra a duração do programa.
4. Seleccione as opções aplicáveis.
5. Feche a porta do aparelho para iniciar o programa.

OPÇÃO XTRADRY

Ative esta opção se pretender melhorar o desempenho da secagem. A utilização desta opção pode afetar a duração de alguns programas, o consumo de água e a temperatura do último enxaguamento.

A opção XtraDry é uma opção permanente para todos os programas, excepto o ECO tem de ser selecionada sempre que pretendida para cada ciclo.

ATIVAR A OPÇÃO XTRADRY

Certifique-se de que o aparelho está no modo de seleção de programa.

Para ativar a opção XtraDry:

1. Prima continuamente e em simultâneo até que o indicador acenda.

2. Seleccione um programa.

3. Seleccionar a opção Delay.

4. Feche a porta do aparelho para iniciar o programa.

Não é possível desativar a opção XtraDry após o programa começar a funcionar.

OPÇÃO DELAY

1. Selezione um programa.
2. Prima Delay até que o visor apresente o tempo de atraso que desejar definir (1-24 h). O tempo de atraso fica intermitente no visor.
3. Feche a porta do aparelho. A contagem decrescente começa a diminuir em intervalos de 1 hora.

Quando a contagem decrescente estiver concluída, o programa inicia.

ABRIR A PORTA DO APARELHO DURANTE O FUNCIONAMENTO

Se abrir a porta durante o funcionamento de um programa, o aparelho pára de funcionar. Isto pode afectar o consumo de energia e a duração do programa. Quando fechar a porta, o aparelho continua a partir do ponto de interrupção.

Se abrir a porta durante a fase de secagem, antes de a função AirDry a abrir automaticamente, o programa termina após 30 segundos.
Se fechar a porta após ela ser aberta automaticamente pela função AirDry na fase de secagem, o programa termina após 3 minutos.
Não tente fechar a porta do aparelho durante os primeiros 2 minutos após ter sido aberta automaticamente pela função AirDry, porque pode danificar o aparelho.

FIM DO PROGRAMA

Quando o programa estiver concluído, o visor apresenta: 0:00.

- Prima o botão On/Off ou aguarde 5 minutos para a função Auto OFF desativar o aparelho automaticamente.

SUGESTÕES E DICAS

GERAL

Siga as sugestões abaixo para garantir resultados de lavagem e secagem ótimos na utilização diária e ajudar a proteger o ambiente.

• Retire os resíduos de alimentos maiores dos pratos antes de os colocar na máquina.
• Não passe a loiça por água antes de a colocar na máquina. Quando for necessário, selecione um programa que tenha fase de pré-lavagem.
• Utilize sempre todo o espaço dos cestos.
• Não coloque peças em contacto com outras ou por cima de outras nos cestos. Só assim a água chegará a toda a loiça para a lavar.
• Pode utilizar detergente, abrilhantador e sal para máquina de lavar loiça em separado ou utilizar pastilhas combinadas (por exemplo, “Tudo em 1”). Siga as instruções indicadas na embalagem.
• Seleção o programa de acordo com o tipo de carga e o grau de sujidade. O programa

ECO proporciona os consumos de água e energia mais eficientes.

AMACIADOR DA ÁGUA

O amaciador da água remove minerais da água que podem deteriorar os resultados da lavagem do aparelho.

Quanto maior for o conteúdo destes minerais, maior é a dureza da água. A dureza da água é medida em escalas equivalentes.

O amaciador da água deve ser regulado de acordo com a dureza da água da sua área. Os serviços de abastecimento de água podem indicar qual é o grau de dureza da água na sua área. É importante definir o nível correcto de amaciador da água para garantir bons resultados de lavagem.

• Utilize apenas sal, abrilhantador e detergente próprios para máquina de lavar loiça. A utilização de outros produtos pode danificar o aparelho.
• Para as áreas com água dura ou muito dura, recomendamos a utilização de detergente de máquina de lavar loiça simples (pó, gel ou

- Feche a torneira da água.

Se abrir a porta antes do acionamento da função Auto OFF, o aparelho é desativado automaticamente.

pastilhas sem agentes adicionais), abrilhantador e sal em separado para obtenção dos melhores resultados de lavagem e secagem.

• Pelo menos uma vez por mês, coloque o aparelho a funcionar apenas com o produto de limpeza próprio para este efeito.
• As pastilhas de detergente não se dissolvem totalmente nos programas curtos. Para evitar resíduos de detergente na loiça, recomendamos que utilize as pastilhas apenas com programas longos.
• Não utilize mais do que a quantidade correcta de detergente. Consulte as instruções na embalagem do detergente.

O QUE FAZER SE QUISER DEIXAR DE UTILIZAR PASTILHAS DE DETERGENTE COMBINADAS

Antes de começar a utilizar detergente, sal e abrilhantador em separado, execute o seguinte procedimento.

1. Seleccione o nível máximo do descalcificador da água.
2. Certifique-se de que o depósito de sal e o depósito de abrilhantador estão cheios.
3. Inicie o programa mais curto que tenha uma fase de enxaguamento. Não utilize detergente e não coloque loiça nos cestos.
4. Quando o programa terminar, regule o nível do descalcificador da água para a dureza da água na sua área.
5. Regule a quantidade de abrilhantador a libertar.
6. Active a indicação de falta de abrilhantador.

• Utilize o aparelho apenas para lavar loiça que possa ser lavada na máquina.
• Não lave peças de madeira, marfim, alumínio, estanho ou cobre no aparelho.
• Não lave peças que possam absorver água no aparelho (esponjas, panos domésticos).
• Retire os resíduos de alimentos maiores dos pratos.

• Deixe os tachos que tiverem resíduos queimados de molho antes de os lavar no aparelho.

• Coloque as peças ocas (chávenas, copos e panelas) com a abertura para baixo.

• Certifique-se de que os copos não tocam noutros copos.
• Coloque as peças leves no cesto superior. Certifique-se de que a loiça não se move facilmente.
• Coloque os talheres e outros objetos pequenos na gaveta de talheres.
• Desloque o cesto superior para cima, para conseguir colocar objetos grandes no cesto inferior.
• Certifique-se de que os braços aspersores podem mover-se livremente antes de iniciar um programa.

ANTES DE INICIAR UM PROGRAMA

Antes de iniciar o programa seleccionado, certifique-se de que:

- Os filtros estão limpos e bem instalados.

MANUTENÇÃO E LIMPEZA

AVISO! Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.

• A tampa do depósito de sal está bem apertada.
• Os braços aspersores não estão obstruídos.
• A máquina tem abrilhantador e sal suficientes (exceto se utilizar pastilhas de detergente combinadas).
• A loiça está colocada corretamente nos cestos.
• O programa é adequado para o tipo de carga e o grau de sujidade.
• Foi utilizada a quantidade de detergente correta.

DESCARREGAR OS CESTOS

1. Deixe a loiça arrefecer antes de a retirar do aparelho. A loiça quente danifica-se facilmente.
2. Evvazie primeiro o cesto inferior e só depois o cesto superior.

Quando o programa terminar, pode ficar água nas superfícies internas do aparelho.

Se os filtros estiverem sujos e os braços aspersores estiverem obstruídos, os resultados de lavagem são inferiores. Verifique-os regularmente e limpe-os se for necessário.

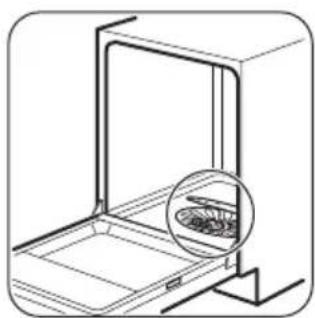

LIMPAR OS FILTROS

• Certifique-se de que não há resíduos de alimentos ou sujidade dentro e à volta da borda do colector.
• Reinstale o filtro plano (C). Certifique-se de que fica posicionado correctamente debaixo das 2 guias.
• Volte a montar os filtros (A) e (B).
• Reinstale o filtro (A) no filtro plano (C). Rode-o para a direita até bloquear.

Uma posição incorrecta dos filtros pode causar resultados de lavagem insatisfatórios e danos no aparelho.

LIMPAR O BRAÇO ASPERSOR INFERIOR

Recomendamos a limpeza regular do braço aspersor inferior para evitar a obstrução dos orifícios com sujidade.

A obstrução dos orifícios pode resultar em lavagem insatisfatória.

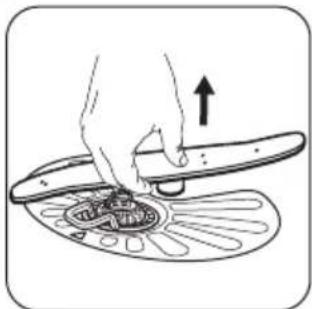

1. Para remover o braço aspersor inferior, puxe-o para cima.

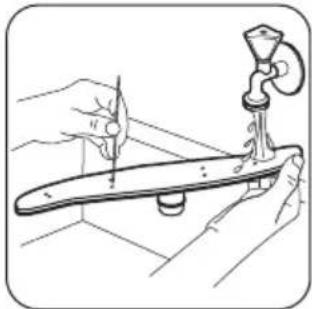

1. Lave o braço aspersor em água corrente. Utilize um objeto fino e pontiagudo, por exemplo um palito, para remover a sujidade dos orifícios.

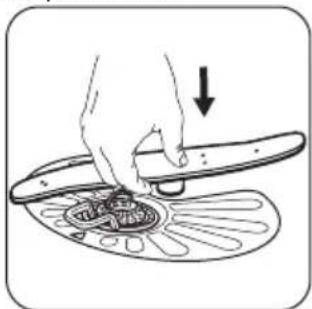

1. Para reinstalar o braço aspersor inferior, pressione-o para baixo.

Recomendamos a limpeza regular do braço aspersor do topo para evitar a obstrução dos orifícios com sujidade. A obstrução dos orifícios pode resultar em lavagem insatisfatória.

O braço aspersor do topo encontra-se no teto da cavidade do aparelho. O braço aspersor (C) está

instalado no tubo de fornecimento de água (A) com o elemento de montagem (B).

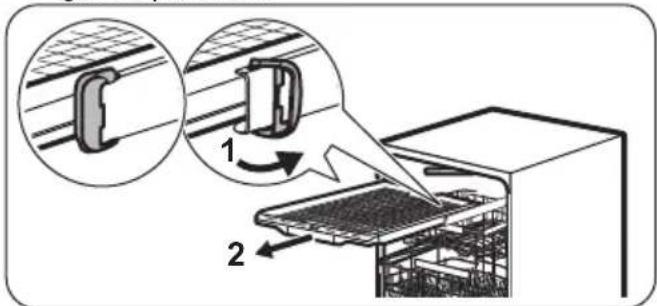

1. Solte os batentes dos lados das calhas deslizantes da gaveta de talheres e puxe a gaveta para fora.

1. Desloque o cesto superior para o nível mais baixo, para conseguir chegar ao braço aspersor com mais facilidade.

2. Para desencaixar o braço aspersor do tubo de fornecimento de água, rode o elemento de montagem no sentido anti-horário e puxe o braço aspersor para baixo.

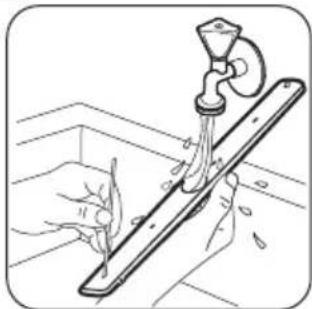

3. Lave o braço aspersor em água corrente. Utilize um objeto fino e pontiagudo, por exemplo um palito, para remover a sujidade dos orifícios. Passe água corrente pelo orifícios para remover todas as partículas de sujidade do interior.

1. Para reinstalar o braço aspersor, introduza o elemento de montagem no braço aspersor e fixe-o no tubo de fornecimento de água rodando-o no sentido horário. Certifique-se de que o elemento de montagem fica bloqueado na posição correta.

2. Instale a gaveta de talheres nas calhas deslizantes e bloqueie os batentes.

LIMPEZA EXTERNA

• Limpe o aparelho com um pano macio e húmido.
• Utilize apenas detergentes neutros.
• Não utilize produtos abrasivos, esfregões ou solventes.

LIMPEZA DO INTERIOR

- Limpe o aparelho com cuidado, incluindo a junta de borracha da porta, com um pano macio húmido.

• Para manter o melhor desempenho do seu aparelho, utilize um produto de limpeza específico para máquinas de lavar loiça pelo menos de dois em dois meses. Siga cuidadosamente as instruções da embalagem do produto.
• Não utilize produtos abrasivos, esfregões, ferramentas aguçadas, produtos químicos fortes, produtos de polimento ou solventes.
• Se utilizar frequentemente programas de curta duração, poderá ocorrer acumulação de gordura e calcário no interior do aparelho. Para evitar essa acumulação, utilize programas de longa duração pelo menos duas vezes por mês.

RESOLUÇÃO DE PROBLEMAS

Se o aparelho parar durante o funcionamento ou não iniciar, tente resolver o problema com a ajuda da informação da tabela antes de contactar um Centro de Assistência Técnica Autorizado.

AVISO! Qualquer reparação executada incorretamente pode resultar em riscos de segurança para o utilizador. Todas as reparações têm de ser efetuadas por pessoal qualificado.

No caso de alguns problemas, o visor apresenta um código de alarme.

Quase todos os problemas que ocorrem podem ser resolvidos sem necessidade de contactar um Centro de Assistência Técnica Autorizado.

Problema e código de alarme	Possível causa e solução
Não consegue ativar o apare-lho.	Certifique-se de que a ficha está ligada na tomada elétrica.Certifique-se de que não há um disjuntor desligado no quadro elétrico.
O programa não inicia. Certifique-se de que a porta do aparelho está fechada.Se tiver selecionado o Início Diferido, cancele-o ou aguarde até a contagem decrescente terminar.O aparelho iniciou o procedimento de recarregamento da resi-na dentro do descalcificador da água. O procedimento demora aproximadamente 5 minutos.
O aparelho não se enche com água.O visor apresenta,10,11.	Certifique-se de que a torneira da água está aberta.Certifique-se de que a pressão do fornecimento de água não é demasiado baixa. Para obter essa informação, contacte os serviços de abastecimento de água locais.Certifique-se de que a torneira da água não está obstruída.Certifique-se de que o filtro da mangueira de entrada não está obstruído.Certifique-se de que a mangueira de entrada não tem dobras ou vincos.
O aparelho não escoa a água.O visor apresenta,20	Certifique-se de que o sifão do lava-loiça não está obstruído.Certifique-se de que o filtro da mangueira de saída não está obstruído.Certifique-se de que o sistema de filtração interior não está obstruído.Certifique-se de que a mangueira de escoamento não tem do-bras ou vincos.
O dispositivo anti-inundação foi ativado.O visor apresenta,30	Fecha a torneira da água e contacte um Centro de Assistência Técnica Autorizado.
O aparelho pára e recomeça muitas vezes durante o funcionamento.	Isso é normal. Esta ação proporciona uma lavagem óptima com poupança de energia.
O programa demora demasia-do tempo.	Se tiver selecionado o início diferido, cancele-o ou aguarde até a contagem decrescente terminar.
O tempo restante indicado no visor aumenta e avança quase até ao fim do tempo do pro-grama.	Não se trata de uma anomalia. O aparelho está a funcionar cor-retamente.
Existe uma pequena fuga na porta do aparelho.	O aparelho não está nivelado. Desaperte ou aperte os pés ajustáveis (se aplicável).A porta do aparelho não está centrada com a cuba. Ajuste o pé traseiro (se aplicável).
É difícil fechar a porta do aparelho.	O aparelho não está nivelado. Desaperte ou aperte os pés ajustáveis (se aplicável).Existe loiça saliente dos cestos.
Ouve-se ruído de pancadas no interior do aparelho.	A loiça não foi bem arrumada nos cestos. Consulte o folheto com as instruções de carregamento dos cestos.Certifique-se de que os braços aspersores podem rodar livre-mente.
O aparelho faz disparar o dis-juntor.	A amperagem do disjuntor não é suficiente para suportar todos os aparelhos que estão a funcionar. Verifique a amperagem da tomada e a capacidade do contador ou desligue algum apare-lho que esteja a funcionar.Falha elétrica interna do aparelho. Contacte um Centro de As-sistência Técnica Autorizado.

Consulte os capítulos “Antes da primeira utilização”, “Utilização diária” ou “Sugestões e dicas”

para conhecer outras causas possíveis.

No caso de surgir algum código de alarme que não esteja na tabela, contacte um Centro de Assistência Técnica Autorizado.

Após verificar o aparelho, desligue-o e volte a ligá-lo. Se o problema voltar a ocorrer, contacte um Centro de Assistência Técnica Autorizado.

OS RESULTADOS DE LAVAGEM E DE SECAGEM NÃO SÃO SATISFATÓRIOS

Problema Possível causa e solução
Lavagem insatisfatória.	Consulte os capítulos “Utilização diária” e “Sugestões e dicas” e o folheto com as instruções de carregamento dos cestos.Utilize programas de lavagem mais intensivos.Limpe os orifícios do braço aspersor e o filtro. Consulte o capítulo “Manutenção e limpeza”.
Secagem insatisfatória. • A loiça esteve demasiado tempo dentro do aparelho fechado.Não existe abrilhantador ou a dosagem de abrilhantador não é suficiente. Regule o distribuidor de abrilhantador para um nível superior.Pode ser necessário secar os artigos de plástico com um pa-no.Para obter o melhor desempenho na secagem, ative a opção XtraDry e selecione AirDry.Recomendamos que utilize sempre abrilhantador, mesmo com pastilhas de detergente combinadas.
Riscos esbranquiçados ou ca-madas azuladas nos copos e pratos.	Foi libertado demasiado abrilhantador. Ajuste o nível de abri-lhantador para um nível inferior.Excesso de detergente.
Manchas e marcas de água se-cas nos copos e nos pratos.	A quantidade de abrilhantador libertado não é suficiente.Ajuste o nível de abrilhantador para um nível superior.A causa pode estar na qualidade do abrilhantador.
A loiça fica molhada. • Para obter o melhor desempenho na secagem, ative a opção XtraDry e selecione AirDry.O programa não tem fase de secagem ou a fase de secagem usa uma temperatura baixa.O distribuidor de abrilhantador está vazio.A causa pode estar na qualidade do abrilhantador.A causa pode estar na qualidade das pastilhas de detergente combinadas. Experimente uma marca diferente ou ative o dis-tribuidor de abrilhantador para utilizar abrilhantador em con-junto com as pastilhas de detergente combinadas.
O interior do aparelho está mo-lhado.	Não se trata de um defeito do aparelho. O ar húmido con-densa nas paredes do aparelho.
Espuma invulgar durante a lava-gem.	Utilize apenas detergente específico para máquinas de lavar loiça.Existe uma fuga no distribuidor de abrilhantador. Contacte um Centro de Assistência Técnica Autorizado.
Vestígios de ferrugem nos talhe-res.	Existe demasiado sal na água da lavagem. Consulte “O des-calcificador da água”.Talheres de prata em conjunto com talheres de aço inoxidá-vel. Evite colocar talheres de prata perto de talheres de aço inoxidável.
O distribuidor do detergente fica com resíduos de detergente no fim do programa.	A pastilha de detergente ficou colada ao distribuidor e não foi totalmente dissolvida pela água.A água não consegue tirar o detergente do distribuidor.Certifique-se de que o braço aspersor não está obstruído ou bloqueado.Certifique-se de que não há objetos nos cestos a impedir a abertura do distribuidor de detergente.
Odores no interior do aparelho. Consulte “Limpeza do interior”.
Depósitos de calcário na loiça, na cuba e na face interior da porta.	O nível de sal está baixo; verifique o indicador de falta de sal.A tampa do depósito de sal está solta.A sua água é dura.Consulte “O descalcificador da água”.Mesmo que utilize pastilhas combinadas multifunções, utilize sal e regule a regeneração do descalcificador da água.Consulte “O descalcificador da água”.Consulte “Limpeza do interior”.Experimente um detergente diferente.Contacte o fabricante do detergente.
Loiça baça, descolorada e lascada.	Certifique-se de que lava na máquina apenas os artigos que podem ser lavados na máquina.Carregue e descarregue os cestos com cuidado.Consulte o folheto com as instruções de carregamento dos cestos.Coloque os artigos delicados no cesto superior.

Consulte os capítulos “Antes da primeira utilização”, “Utilização diária” ou “Sugestões e dicas”

para conhecer outras causas possíveis.

FICHA DE INFORMAÇÃO DO PRODUTO

Marca comercial Zanussi
Modelo ZDF36011XA 911516382	ZDF36011WA 911516383
Capacidade nominal (definições normais) 14
Classe de eficiência energética A+++
Consumo de energia anual em kWh, com base em 280 ciclos de lavagem normal com enchimento por água fria e consumo nos modos de baixa potência. O valor real do consumo de energia dependerá do modo de utilização do aparelho.	237
Consumo de energia do ciclo de lavagem normal (kWh) 0.832
Consumo de energia em modo desligado (W) 0.50
Consumo de energia em modo inativo (W) 5.0
Consumo de água anual em litros, com base em 280 ciclos de lavagem normal. O valor real do consumo de água dependerá do modo de utilização do aparelho	2940
Classe de eficiência de secagem determinada por escala de G (menos eficiente) a A (mais eficiente)	A
O "programa normal" é o ciclo de lavagem normal a que se referem as informações constantes do rótulo e da ficha. Este programa é adequado para lavar loiça com grau de sujidade normal e é o programa mais eficiente em termos de consumo combinado de energia e de água. Este programa é indicado como programa "Eco".	ECO
Duração do programa do ciclo de lavagem normal (min) 235
Duração do modo inativo (Left-on) (min) 5
Nível Sonoro (dB(A) re 1pW) 46
Eletrodoméstico de encastrar S/N Não

INFORMAÇÃO TÉCNICA ADICIONAL

Dimensões Largura / Altura / Profundidade (mm) 600 / 850 / 625
Ligação elétrica1) Tensão (V) 220 - 240
		Frequência (Hz) 50
Pressão do fornecimento de água	Mín. / máx. bar (MPa)	0.5 (0.05) / 8 (0.8)
Fornecimento de água	Água fria ou água quente2) máx. 60 °C

2) Se a água quente for proveniente de fontes de energias renováveis (ex.: painéis solares), utilize-a para diminuir o consumo de energia.

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos

que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
