MANUAL DE USUARIO ZDF36011WA ZANUSSI

ES Manual de instrucciones 20

Lavavajillas

ZANUSSI

INFORMAÇÕES DE SEGURANÇA

DESATIVAR O INDICADOR DE FALTA DE ABRILHANTADOR

UTILIZAR ABRILHANTADOR

• Se o indicador de falta de sal estiver aceso, encha o depósito de sal.

• Se o indicador de falta de abrilhantador estiver aceso, encha o distribuidor de abrilhantador.

• Coloque a loiça nos cestos.

• Adicione o detergente.
• Seleccione e inicie o programa correcto para o tipo de carga e grau de sujidade.

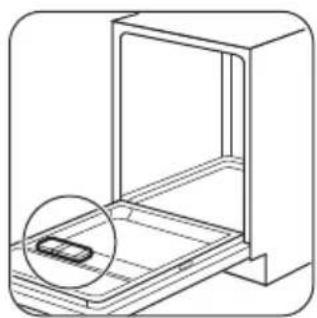

UTILIZAR DETERGENTE

UTILIZAR SAL, ABRILHANTADOR E DETERGENTE

COLOCAR LOIÇA NOS CESTOS

1) Consulte os restantes valores na placa de características.

PREOCUPAÇÕES AMBIENTAIS

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

- Es necesario mantener alejados a los niños entre 3 y 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

- Es necesario mantener alejados a los niños de menos de 3 años salvo que estén bajo supervisión continua.

- No deje que los niños jueguen con el aparato.

- Mantenga los detergentes fuera del alcance de los niños.

- Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.

- La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

SEGURIDAD GENERAL

- Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como:

• granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial.

- No cambie las especificaciones de este aparato.

- La presión de agua de funcionamiento (mínima y máxima) debe estar entre 0.5 (0.05) / 8 (0.8) bares (MPa)

• Respete el máximo número de ajustes de lugar de 14.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.
• Coloque los cubiertos en el cesto para cubiertos con el filo hacia abajo o colóquelos en la bandeja de cubiertos en posición horizontal con el filo hacia abajo.
• No deje el aparato con la puerta abierta para evitar tropezar accidentalmente con ella.
• Antes de proceder con cualquier operación de mantenimiento, apague el aparato y desconecte el enchufe de la red.
• No utilice pulverizadores de agua a alta presión ni vapor para limpiar el aparato.
• Si el aparato tiene orificios de ventilación en la base, no deben cubrirse, por ejemplo con una alfombra.
• El aparato debe conectarse a la toma de agua utilizando los nuevos juegos de tubos suministrados. No se deben reutilizar los juegos de tubos antiguos.

INSTRUCCIONES DE SEGURIDAD

INSTALACIÓN

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 °C.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.

CONEXIÓN ELÉCTRICA

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

- El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Este aparato cumple las directivas CEE.
• Solo para el R.U. e Irlanda. Este aparato se suministra con un enchufe de 13 A. Si fuera necesario cambiar el fusible del enchufe, use exclusivamente un fusible ASTA (BS 1362) de 13 A.

CONEXIÓN DE AGUA

• No provoque daños en los tubos de agua.
• Antes de conectar a nuevas tuberías o tuberías que no se hayan usado durante mucho tiempo, o donde se hayan realizado trabajos o se hayan conectado dispositivos nuevos (contadores de agua, por ejemplo), deje correr el agua hasta que esté limpia.
• Asegúrese de que no haya fugas de agua visibles durante y después del primer uso del aparato.
• La manguera de entrada de agua tiene una válvula de seguridad y un revestimiento con un cable interno de conexión a la red.

ADVERTENCIA! Voltaje peligroso.

- Si la manguera de entrada de agua está dañada, cierre la llave de agua y quite inmediatamente el enchufe de la toma de corriente. Póngase en contacto con el centro servicio técnico autorizado para cambiar la manguera de entrada de agua.

USO DEL APARATO

• No se siente ni se ponga de pie sobre la puerta abierta.
• Los detergentes para lavavajillas son peligrosos. Siga las instrucciones de seguridad del envase de detergente.
• No beba agua procedente del aparato ni juegue con ella.
• No retire la vajilla del aparato hasta que finalice el programa. Puede quedar algo de detergente en los platos.
• El aparato puede liberar vapor caliente si abre la puerta durante un programa.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ASISTENCIA

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

DESECHO

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

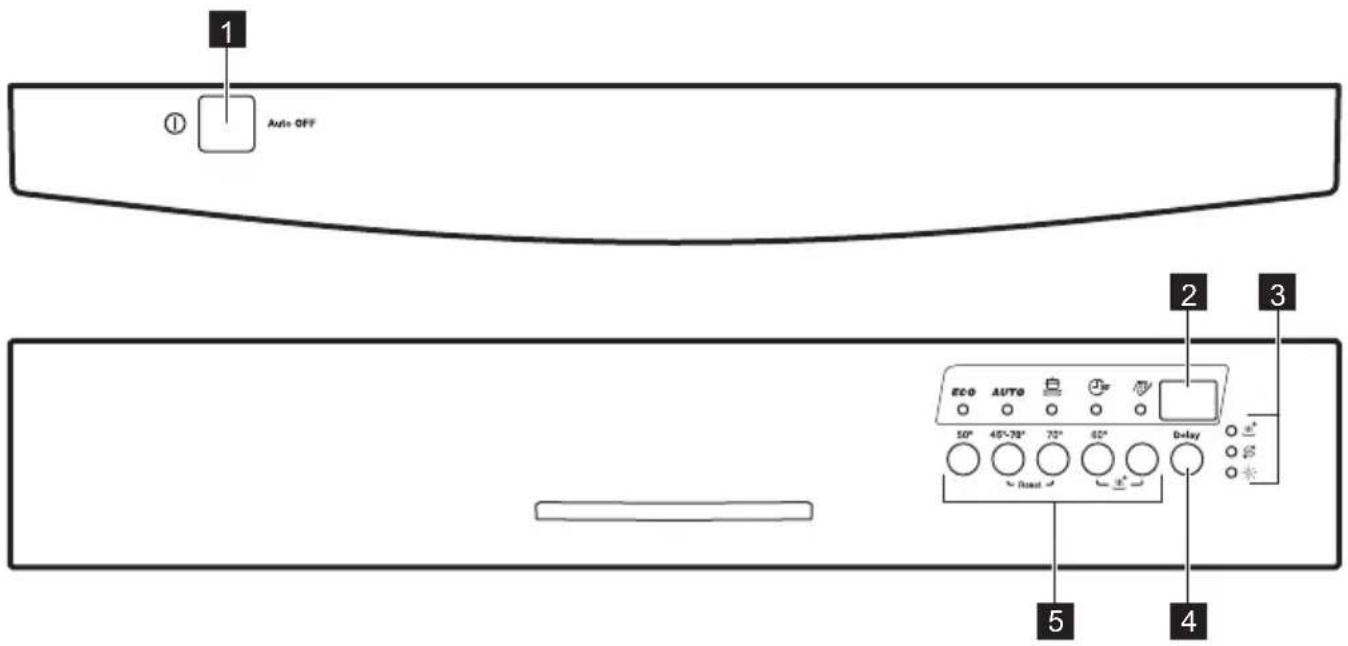

PANEL DE CONTROL

1 Botón de encendido/apagado
2 Pantalla
3 Indicadores

4 Tecla de inicio diferido
5 Teclas de programa

INDICADORES

Indicador Descripción
S	Indicador de sal. Se enciende cuando hay que rellenar el depósito de sal.
	Indicador de abrillantador. Se enciende cuando hay que rellenar el dosificador de abrillantador.
^+	Indicador XtraDry.

PROGRAMAS

La numeración de los programas en la tabla (P1, P2, etc.) refleja su secuencia en el panel de control.

El orden de los programas en la tabla puede no reflejar su secuencia en el panel de control.

Programa	Grado de suciedad Tipo de carga	Fases del programa	Valores de consumo1)
			Duración (min)	Energía (kWh)	Agua (l)
P1ECO2)	Suciedad normalVajilla y cubiertos	·Prelavado·Lavado a 50°C·Aclarados·Secado	235 0.832	10.5
P2AUTO3)	TodoVajilla, cubiertos, cacerolas y sartenes	·Prelavado·Lavado de 45°C a 70°C·Aclarados·Secado	46-170 0.7	-1.7 8 - 15
P34)	Suciedad intensaVajilla, cubiertos, cacerolas y sartenes	·Prelavado·Lavado a 70°C·Aclarados·Secado	170 - 190	1.4 - 1.7 1	2.5 - 14.5
P4305)	Suciedad recienteVajilla y cubiertos	·Lavado a 60°C o 65°C·Aclarados	30 0.9 10
P56)	Todo ·Prelavado	14 0.1 4

1) La presión y temperatura del agua, las variaciones del suministro de energía, las opciones y la cantidad de platos pueden alterar los valores.
2) Este programa ofrece el uso más eficaz del agua y consumo de energía para vajillas y cubiertos con suciedad normal. Este es el programa estándar para institutos de pruebas.
3) El aparato detecta el tipo de suciedad y la cantidad de objetos que hay en los cestos. Ajusta automáticamente la temperatura y la cantidad del agua, el consumo de energía y la duración del programa.
4) Este programa se ha creado para lavar artículos muy sucios con elevada presión de agua y a alta temperatura..
5) Con este programa puede lavar una carga o media carga con suciedad reciente o ligera en poco tiempo.
6) Con este programa se puede aclarar la vajilla rápidamente para quitar los restos de comida y evitar que se formen olores en el aparato. No utilice detergente con este programa.

AJUSTES

MODO DE SELECCIÓN DE PROGRAMA

Si el aparato está en modo de selección de programa es posible ajustar un programa de lavado y entrar al modo de usuario para cambiar los ajustes del aparato.

Para acceder al modo de selección de programa, pulse la tecla de encendido/apagado.

El aparato se encuentra en modo de selección de programa cuando el indicador de programa

ECO parpadea y la pantalla muestra la duración del programa.

Si el panel de control no indica que el aparato se encuentra en modo de selección de programa, realice el procedimiento CANCEL.

FUNCIÓN CANCEL

Utilice CANCEL para:

• CANCEL el programa en curso.
• Detener la cuenta atrás de la opción Delay.
• Devolver el aparato al modo de selección de programa.

Para CANCEL, mantenga pulsadas AUTO y

hasta que el aparato se encuentre en el modo de selección de programa.

MODO DE USUARIO

El modo de usuario permite cambiar los ajustes siguientes:

• Ajustar el nivel del descalcificador de agua según la dureza de la misma.
• Activar o desactivar la notificación de abrillantador vacío.
• Activar o desactivar AirDry.

Antes de acceder al modo de usuario, asegúrese de que el aparato está en modo de selección de programa.

1. Mantenga pulsadas

- Los indicadores,

parpadean.

Como los ajustes se guardan en el aparato, no es necesario configurarlos antes de cada ciclo.

AJUSTE DEL DESCALCIFICADOR DE AGUA

Asegúrese de que el aparato se encuentra en modo de usuario:

1. Pulse . ECO

2. Los indicadores y están apagados.

3. El indicador sigue palpadeando.

4. La pantalla muestra el ajuste actual: p. ej., 5 L = nivel 5.

5. Pulse para cambiar el ajuste. Cada pulsación aumenta en uno el número de nivel. Después del nivel 10, la cuenta atrás vuelve a empezar desde el nivel 1.

6. Pulse encendido/apagado para confirmar el ajuste.

Si utiliza pastillas múltiples que contienen sal y la pureza del agua es inferior a 21°dH, puede ajustar el nivel de descalcificador mínimo. El indicador de rellenado de sal se desactiva.

Si utiliza detergente normal o tabletas múltiples sin sal, ajuste el nivel de dureza de agua adecuado para mantener activo el indicador de rellenado de sal.

TABLA DE DUREZA DEL AGUA

Grados alema-nes (°dH)	Grados franceses (°fH)	mmol/l Grados Clarke	Nivel del descalcificador del agua
47 - 50 84	90 8.4 - 9.0 58 - 63 10
43 - 46 76	83 7.6 - 8.3 53 - 57 9
37 - 42 65	75 6.5 - 7.5 46 - 52 8
29 - 36 51	64 5.1 - 6.4 36 - 45 7
23 - 28 40	50 4.0 - 5.0 28 - 35 6
19 - 22 33	39 3.3 - 3.9 23 - 27		5 1)
15 - 18 26	32 2.6 - 3.2 18 - 22 4
11 - 14 19	25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 1	8 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			12)

1) Ajuste de fábrica
2) No utilice sal en este nivel.

DESACTIVACIÓN DE LA NOTIFICACIÓN DE ABRILLANTADOR VACÍO

Asegúrese de que el aparato se encuentra en modo de usuario:

1. Pulse .AUTO

- Los indicadores apagados.

• El indicador palpadea.

• La pantalla muestra el ajuste actual:

• = notificación del abrillantador activada.

• 0d = notificación del abrillantador desactivada.

• Pulse para cambiar el ajuste.

• Pulse encendido/apagado para confirmar el ajuste.

i

Cuando el depósito de abrillantador está vacío, el indicador se enciende para solicitar que se rellene. Si utiliza tabletas múltiples que contienen abrillantador y el rendimiento de secado es satisfactorio, puede desactivar la notificación. Sin embargo, recomendamos que siempre utilice abrillantador para conseguir el mejor rendimiento de secado.

Si utiliza detergente normal o tabletas múltiples sin abrillantador, active la notificación para mantener activo el indicador de rellenado de abrillantador.

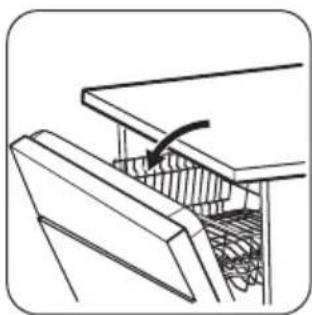

DESACTIVACIÓN DE AIRDRY

AirDry mejora el resultado de secado con menos consumo de energía.

Mientras se realiza la fase de secado, el dispositivo abre la puerta del aparato. La puerta se mantiene entreabierta.

Por defecto, AirDry se activa con todos los programas excepto (en su caso) pero es posible desactivarla.

Asegúrese de que el aparato se encuentra en modo de usuario.

1. Pulse

2. Los indicadores están apagado
   ECO AUTO

3. El indicador parpadea.

4. La pantalla muestra el ajuste actual:

5. ≠AirDry activado.

6. 0 o = AirDry desactivado.

7. Pulse para cambiar el ajuste.

8. Pulse encendido/apagado para confirmar el ajuste.

PRECAUCIÓN! Si algún niño tiene acceso al aparato, se recomienda desactivar AirDry, ya que la apertura de la puerta puede suponer un peligro.

Cada vez que inicie un programa debe activar las opciones que desee. No es posible activar ni desactivar opciones con el programa en marcha.

No todas las opciones son compatibles entre sí. Si selecciona opciones no compatibles, el aparato desactiva automáticamente una o más de ellas. Solo permanecen encendidos los indicadores de las opciones aún activas.

Si una opción no es aplicable a un programa, el indicador correspondiente está apagado o parpadea rápidamente durante unos segundos y después se apaga.

La activación de opciones puede afectar al consumo de agua y energía y a la duración del programa.

OPCIÓN XTRADRY

Active esta opción para potenciar el rendimiento de secado. Si utiliza XtraDry, la duración de algunos programas, el consumo de agua y la temperatura del último aclarado pueden verse afectados.

La opción XtraDry es permanente para todos los programas distintos de ECO necesario seleccionarla en cada ciclo.

En los otros programas, el ajuste de XtraDry es permanente y se usa automáticamente para los siguientes ciclos. Esta configuración se puede cambiar en cualquier momento.

Esta opción no está disponible con

ANTES DEL PRIMER USO

1. Asegúrese de que el nivel actual del descalcificador coincide con la dureza de su suministro de agua. Si no lo es, ajuste el nivel de descalcificador de agua. Póngase en contacto con las autoridades correspondientes para conocer la dureza del agua de su zona.

2. Llene el depósito de sal con sal especial para lavavajillas.

3. Llene el dosificador de abrillantador con líquido abrillantador para lavavajillas.

4. Abra la llave de paso.

5. Inicie un programa para eliminar todos los restos de procesamiento que pueda haber en el aparato. No utilice detergente ni cargue los cestos.

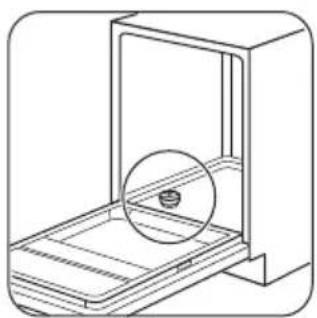

ADICIÓN DE LA SAL

Antes del primer uso, vierta un litro de agua en el depósito de sal.

PRECAUCIÓN! El agua y la sal pueden salirse del depósito de sal durante el llenado. Para evitar la corrosión, inicie un programa inmediatamente después de llenar el depósito de sal.

ADICIÓN DEL ABRILLANTADOR

El abrillantador permite que la vajilla se seque sin rayas ni franjas. Se libera automáticamente durante la fase de aclarado con agua caliente.

USO DIARIO

1. Abra la llave de paso.
2. Pulse la tecla de encendido/apagado para encender el aparato.

Asegúrese de que el aparato se encuentra en modo de selección de programa.

• Si el indicador de sal está encendido, llene el depósito.

• Si el indicador de abrillantador está encendido, llene el dosificador de abrillantador.

• Cargue los cestos.

• Añada el detergente.
• Ajuste e inicie el programa adecuado para el tipo de carga y el grado de suciedad.

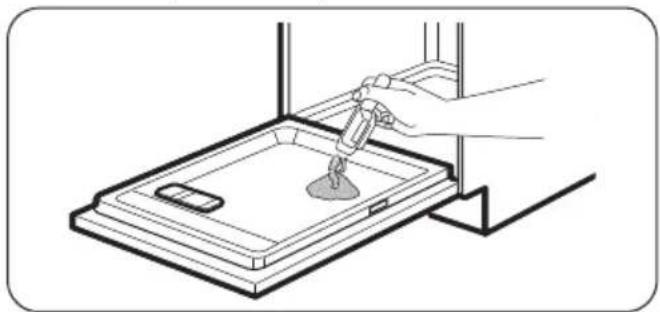

ADICIÓN DEL DETERGENTE

Si el programa tiene una fase de prelavado, inserte una pequeña cantidad de detergente en la parte interior de la puerta del aparato.

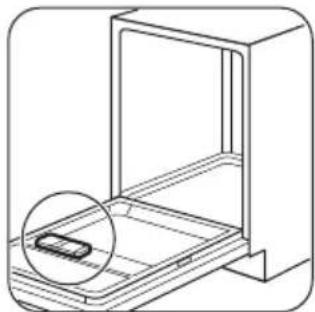

ADICIÓN DE PASTILLAS MÚLTIPLES

- Ajuste el descalcificador al nivel más bajo.

LA FUNCIÓN AUTO OFF

Esta función reduce el consumo de energía desactivando automáticamente el aparato cuando no se utiliza.

La función se pone en marcha:

• 5 minutos después de que termine el programa.
• Tras 5 minutos si el programa no se ha iniciado.

INICIO DE UN PROGRAMA

1. Mantenga la puerta del aparato entreabierta.
2. Pulse la tecla de encendido/apagado para encender el aparato. Asegúrese de que el aparato se encuentra en modo de selección de programa.
3. Pulse la tecla del programa que desee iniciar. El indicador de programa correspondiente parpadea y la pantalla muestra la duración del programa.
4. Ajuste las opciones aplicables.
5. Cierre la puerta del aparato para iniciar el programa.

OPCIÓN XTRADRY

Active esta opción cuando desee aumentar el rendimiento de secado. Si utiliza esta opción, la duración de algunos programas, el consumo de agua y la temperatura del último aclarado pueden verse afectados.

La opción XtraDry es permanente para todos los programas distintos de y no se necesario seleccionarla en cada ciclo.

ACTIVACIÓN DE XTRADRY

Asegúrese de que el aparato se encuentra en modo de selección de programa.

Para activar XtraDry:

1. Mantenga pulsadas simultáneamente

hasta que se encienda el indicador

1. Seleccione un programa.

2. Ajuste la opción Delay.

3. Cierre la puerta del aparato para iniciar el programa.

Una vez que se ha iniciado el programa no es posible activar XtraDry.

OPCIÓN DELAY

1. Ajuste un programa.
2. Pulse Delay hasta que la pantalla muestre el tiempo de retardo que desee ajustar (1-24h). El tiempo de inicio diferido parpadea en la pantalla.
3. Cierre la puerta del aparato. La cuenta atrás empieza a disminuir en 1 hora.

El programa se pone en marcha cuando termina la cuenta atrás.

APERTURA DE LA PUERTA MIENTRAS ESTÁ FUNCIONANDO EL APARATO

Si abre la puerta mientras se realiza un programa, el aparato se detiene. Puede afectar al consumo de energía y a la duración del programa. Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción.

Si se abre la puerta durante la fase de secado, antes de que AirDry la abra automáticamente, el programa termina transcurridos 30 segundos.

Si se cierra la puerta después de que la abra automáticamente AirDry en la fase de secado, el programa termina transcurridos 3 minutos.

No intente cerrar la puerta del aparato durante 2 minutos después de que AirDry la abra automáticamente, porque puede causar daños en el aparato.

FIN DEL PROGRAMA

Cuando haya finalizado el programa, la pantalla mostrará: 0:00.

- Pulse la tecla de encendido/apagado o espere 5 minutos a que la función Auto OFF desactive automáticamente el aparato.

CONSEJOS

GENERAL

Siga estos consejos para obtener un resultado de limpieza de secado óptimo en el uso diario y proteger el medio ambiente.

• Tire a la basura los restos de alimentos más gruesos de los platos.
• No enjuague los platos a mano. Cuando sea necesario, seleccione un programa con fase de prelavado.
• Aproveche siempre todo el espacio de los cestos.
• Asegúrese de que los objetos de los cestos no se tocan entre sí ni se cubren unos a otros. Solo entonces el agua puede llegar a todos los platos y lavarlos completamente.
• Puede utilizar detergente para lavavajillas, abrillantador y sal por separado o pastillas múltiples (p. ej. "Todo en 1"). Siga las instrucciones que aparecen en el paquete.
• Seleccione un programa según el tipo de carga

y el grado de suciedad. ECO aprovechamiento más eficiente del agua y la energía

DESCALCIFICADOR DE AGUA

El descalcificador elimina minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento del aparato.

Cuanto mayor sea el contenido de dichos minerales, más dura será el agua La dureza del agua se mide en escalas equivalentes.

El descalcificador de agua debe ajustarse en función de la dureza que presente el agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma Es muy importante ajustar el nivel de descalcificador para obtener un buen resultado de lavado.

UTILIZACIÓN DE SAL, ABRILLANTADOR Y DETERGENTE

• Utilice únicamente sal, abrillantador y detergente para el lavavajillas. El aparato podría dañarse con otros productos.
• En las zonas con agua dura y muy dura, se recomienda usar solo detergente para lavavajillas (polvo, gel, pastillas que no

- Cierre la llave de paso.

Si se abre la puerta antes de la activación de Auto OFF, el aparato se desactiva automáticamente.

contengan agentes adicionales), abrillantador y sal por separado para unos resultados de limpieza y secado óptimos.

• Al menos una vez al mes, realice un ciclo con un limpiador de aparatos domésticos, especialmente apropiados para este fin.
• Las pastillas de detergente no se disuelven completamente con programas cortos. Para evitar restos de detergente en la vajilla, se recomienda usar pastillas de detergente con los programas largos.
• No utilice más cantidad de detergente de la recomendada. Consulte las instrucciones del envase del detergente.

QUÉ HACER SI DESEA DEJAR DE USAR PASTILLAS MÚLTIPLES

Antes de volver a utilizar por separado detergente, sal y abrillantador, realice el procedimiento siguiente.

1. Ajuste el nivel más alto de descalcificador.
2. Asegúrese de llenar el depósito de sal y abrillantador.
3. Inicie el programa más corto con una fase de aclarado. No añada detergente ni cargue los cestos.
4. Cuando termine el programa, ajuste el descalcificador según la dureza del agua de su zona.
5. Ajuste la cantidad de abrillantador.
6. Active la notificación de abrillantador vacío.

CARGA DE LOS CESTOS

• Utilice el electrodoméstico exclusivamente para lavar utensilios aptos para lavavajillas.
• No lave en el aparato utensilios de madera, cuerno, aluminio, peltre o cobre.
• No lave en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).
• Quite los restos de alimentos grandes de los platos.

• Ponga en remojo los utensilios de cocina con comida quemada antes de lavarlos en el aparato.

• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) con las aberturas boca abajo.

• Asegúrese de que los vasos no chocan entre sí.
• Coloque los objetos ligeros en el cesto superior. Asegúrese de que los objetos no se mueven.
• Coloque los cubiertos y los objetos pequeños en la bandeja de cubiertos.
• Eleve el cesto superior para que quepan los elementos de gran tamaño en el cesto inferior.
• Antes de iniciar un programa, compruebe que los brazos aspersores giran sin obstrucción.

ANTES DEL INICIO DE UN PROGRAMA

Antes de iniciar el programa seleccionado, asegúrese de que:

• Los filtros están limpios y bien instalados.
• La tapa del depósito de sal está apretada.
• Los brazos aspersores no están obstruidos.

MANTENIMIENTO Y LIMPIEZA

• Hay abrillantador y sal suficientes (a menos que utilice pastillas múltiples).
• La disposición de los objetos en los cestos es correcta.
• El programa es adecuado para el tipo de carga y el grado de suciedad.
• Se utiliza la cantidad correcta de detergente.

DESCARGA DE LOS CESTOS

1. Deje enfriar la vajilla y cristalería antes de retirarla del aparato Los artículos calientes son sensibles a los golpes.
2. Vacíe primero el cesto inferior y a continuación el superior.

Después de terminar el programa, todavía puede quedar agua en las superficies interiores del aparato.

ADVERTENCIA! Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

Los filtros sucios y los brazos aspersores obstruidos reducen la calidad del lavado. Reviselos periódicamente y, si es necesario, limpielos.

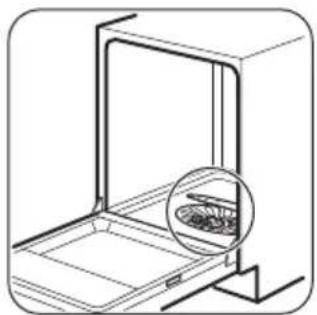

LIMPIEZA DE LOS FILTROS

• Asegúrese de que no haya restos de comida ni suciedad alrededor del borde del sumidero.
• Vuelva a colocar el filtro plano (C). Asegúrese de que esté bien colocado bajo las 2 guías.
• Vuelva a montar los filtros (A) y (B).
• Vuelva a colocar el filtro (A) en el filtro plano (C). Gírelo hacia la derecha hasta que encaje.

Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.

LIMPIEZA DEL BRAZO ASPERSOR INFERIOR

Recomendamos limpiar periódicamente el brazo aspersor inferior para que la suciedad no obstruya los orificios.

Si los orificios están taponados, la calidad del lavado puede deteriorarse.

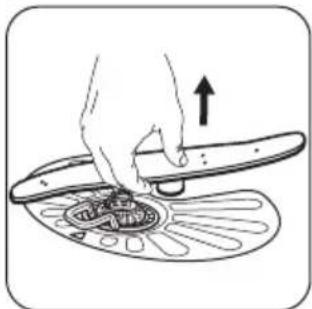

1. Para quitar el brazo aspersor inferior, jálelo hacia arriba.

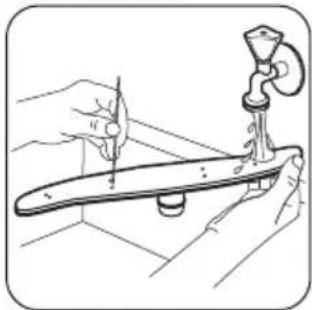

1. Lávelo con agua corriente. Retire las partículas de suciedad de los orificios mediante un objeto afilado, como un palillo.

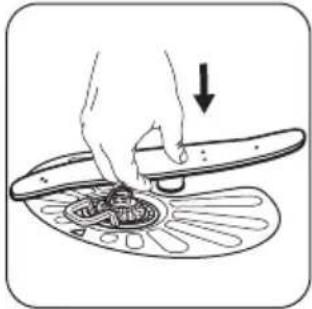

1. Para instalar el brazo aspersor de vuelta, presiónelo hacia abajo.

Recomendamos limpiar periódicamente el brazo aspersor superior para que la suciedad no obstruya los orificios. Si los orificios están taponados, la calidad del lavado puede deteriorarse.

El brazo aspersor superior se coloca sobre el techo del aparato. El brazo aspersor (C) está instalado en

el tubo de descarga (A) con el elemento de montaje (B).

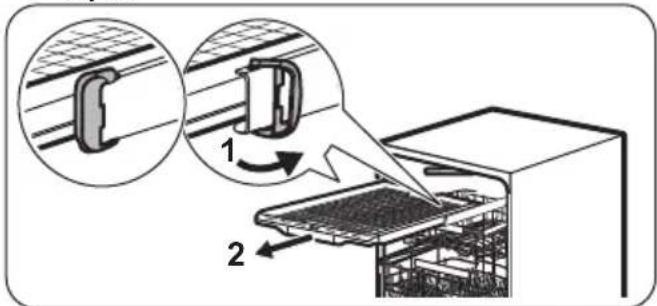

1. Libere los topes en los lados de los rieles deslizantes del cajón de cubiertos y saque el cajón.

1. Mueva el cesto superior al nivel más bajo para alcanzar el brazo aspersor con más facilidad.

2. Para separar el brazo aspersor del tubo de descarga, gire el elemento de montaje en sentido contrario a las manecillas del reloj y jale el brazo aspersor hacia abajo.

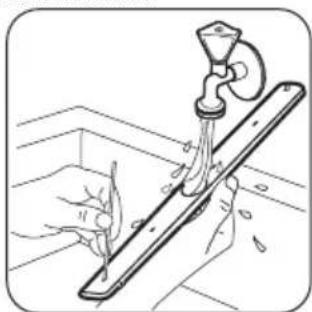

3. Lávelo con agua corriente. Retire las partículas de suciedad de los orificios mediante un objeto afilado, como un palillo. Pase el agua a través de los orificios para quitar las partículas de suciedad del interior.

1. Para instalar el brazo aspersor de vuelta, inserte el elemento de montaje en el brazo aspersor y fijelo en el tubo de descarga, girándolo en sentido de las manecillas del reloj. Asegúrese de que el elemento de montaje encaje en su sitio.

2. Instale el cajón de cubiertos en los rieles deslizantes bloquee los topes.

LIMPIEZA DEL EXTERIOR

• Limpie el aparato con un paño suave humedecido.
• Utilice solo detergentes neutros.
• No utilice productos abrasivos, estropajos duros ni disolventes.

LIMPIEZA DEL INTERIOR

• Limpie cuidadosamente el aparato, incluida la junta de goma de la puerta, con un paño húmedo.
• Para mantener el funcionamiento óptimo del aparato, utilice un producto específico de

limpieza para lavavajillas al menos cada dos meses. Siga atentamente las instrucciones del envase del producto.

- No utilice productos abrasivos, estropajos abrasivos o duros, utensilios afilados, productos químicos agresivos ni disolventes.

- El uso regular de programas de corta duración puede provocar la acumulación de grasa y cal dentro del aparato. Realice programas de larga duración al menos dos veces al mes para evitar la acumulación.

SOLUCIÓN DE PROBLEMAS

Si el aparato no se pone en marcha o se detiene durante el funcionamiento, compruebe si puede resolver el problema con ayuda de la información de la tabla antes de ponerse en contacto con el servicio técnico.

ADVERTENCIA! Las reparaciones incorrectas pueden acarrar riesgos graves para la seguridad del usuario. Todas las reparaciones debe llevarlas a cabo personal cualificado.

Algunos fallos de funcionamiento se indican en la pantalla con un código de alarma. La mayoría de los problemas que pueden surgir se resuelven sin necesidad de ponerse en contacto con el Centro de servicio técnico.

Problema y código de alarma	Causa y soluciones posibles
No se puede encender el aparato.	Asegúrese de que el enchufe esté conectado a la toma de corriente.Asegúrese de que no hay ningún fusible dañado en la caja de fusibles.
El programa no se pone en marcha.	Asegúrese de que la puerta del aparato esté cerrada.Si se ha ajustado el inicio diferido, cancele el ajuste o espere hasta el final de la cuenta atrás.El aparato ha iniciado el proceso de recarga de resina dentro del descalcificador de agua. La duración total del proceso es de aproximadamente 5 minutos.
El aparato no carga agua.La pantalla muestra,10,11.	Compruebe que el grifo esté abierto.Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.Compruebe que el grifo no esté obstruido.Asegúrese de que el filtro de la manguera de entrada no está obstruido.Asegúrese de que la manguera de entrada no esté doblada ni retorcida.
El aparato no desagua.La pantalla muestra,20	Compruebe que el desagüe no esté obstruido.Asegúrese de que el filtro de la manguera de salida no está obstruido.Compruebe que el filtro de desagüe no está obstruido.Asegúrese de que el tubo de desagüe no esté doblado ni re-torcido.
El dispositivo contra inundación se ha puesto en marcha.La pantalla muestra,30	Cierre el grifo y póngase en contacto con el Centro de servicio técnico.
El aparato se detiene y se po-ne en marcha más veces durante el funcionamiento.	Esto es correcto. Proporciona resultados de limpieza óptimos y ahorra energía.
El programa dura demasiado. Si se ha ajustado la opción de inicio diferido, cancele el retardo o espere hasta el final de la cuenta atrás.
En la pantalla aumenta el tiempo restante y llega casi hasta el fin de la duración del programa.	No se trata de un defecto. El aparato funciona correctamente.
Pequeña fuga en la puerta del aparato.	El aparato no está nivelado. Afloje o apriete las patas ajustables (en su caso).La puerta del aparato no está centrada en la cuba. Ajuste la pa-ta trasera (en su caso).
Cuesta cerrar la puerta del aparato.	El aparato no está nivelado. Afloje o apriete las patas ajustables (en su caso).Hay partes de la vajilla que sobresalen de los cestos.
Sonidos de traqueteo o golpe-teo dentro del aparato.	La vajilla no está colocada correctamente en los cestos. Con-sulte el folleto sobre carga del cesto.Asegúrese de que los brazos aspersores pueden rotar libre-mente.
El aparato dispara el disyuntor.	No hay amperaje suficiente para todos los aparatos que están en funcionamiento. Compruebe el amperaje de la caja de en-chufe y la capacidad del medidor o apague alguno de los apa-ratos que esté usando.Fallo eléctrico interno del aparato. Póngase en contacto con un servicio técnico autorizado.

Consulte otras posibles causas en "Antes del primer uso", "Uso diario" o "Consejos".

Una vez comprobado el aparato, desactive y activelo. Si el problema se vuelve a producir,

póngase en contacto con un Centro de servicio técnico.

Para los códigos de alarma no descritos en la tabla, póngase en contacto con un Centro de servicio técnico.

LOS RESULTADOS DEL LAVADO Y EL SECADO NO SON SATISFACTORIOS

Problema Causa y soluciones posibles
Mal resultado de lavado.	Consulte "Uso diario", "Consejos" y el folleto sobre cómo cargar el cesto.Utilice programas de lavado más intensos.Limpie las boquillas del brazo aspersor y el filtro. Consulte "Mantenimiento y limpieza".
Malos resultados de secado. Se	ha dejado la vajilla demasiado tiempo dentro del aparato cerrado.No hay abrillantador o la dosificación del abrillantador es insuficiente. Ajuste el dosificador de abrillantador en un nivel más alto.Los objetos de plástico deben secarse con un paño.Para obtener el mejor rendimiento de secado, active la opción XtraDry y ajuste AirDry.Recomendamos que siempre utilice abrillantador, incluso en combinación con tabletas múltiples.
Hay rayas o películas azuladas en vasos y platos.	La dosificación del abrillantador es demasiado alta. Ajuste más bajo el nivel de abrillantador.La cantidad de detergente es demasiada.
Hay manchas y gotas de agua en vajilla y cristalería.	La dosificación del abrillantador es insuficiente. Ajuste más alto el nivel de abrillantador.La calidad del abrillantador podría ser la causa.
La vajilla está mojada. Para obtener	el mejor rendimiento de secado, active la opción XtraDry y ajuste AirDry.El programa no tiene una fase de secado o la tiene con una temperatura baja.El dosificador de abrillantador está vacío.La calidad del abrillantador podría ser la causa.La calidad de las tabletas de detergente podría ser la causa. Pruebe con una marca diferente o active el dosificador del abrillantador y utilice éste junto con las tabletas de detergen-te.
El interior del aparato está moja-do.	No se trata de un defecto del aparato. Se condensa aire hú-medo en las paredes del aparato.
Espuma inusual durante el lava-do.	Utilice exclusivamente detergente diseñado específicamente para lavavajillas.Hay una fuga en el dosificador de abrillantador. Póngase en contacto con un servicio técnico autorizado.
Rastros de óxido en los cubiert- tos.	Hay demasiada sal en el agua de lavado. Consulte "El des-calcificador de agua".Se han mezclado cubiertos de plata y acero inoxidable. No ponga juntos los cubiertos de plata y acero inoxidable.
Quedan restos de detergente en el dosificador al final del programa.	La pastilla de detergente se ha quedado pegada en el dosificador y no se ha disuelto totalmente en el agua.El agua no puede disolver el detergente que hay en el dosificador. Compruebe que los brazos aspersores no estén bloqueados o atascados.Asegúrese de que los objetos de los cestos no impiden que se abra la tapa del dosificador de detergente.
Olores en el interior del aparato.	Consulte "Limpieza interna".
Depósitos calcáreos en la vajilla, la cuba y el interior de la puerta.	El nivel de sal es bajo, consulte el indicador de rellenado.La tapa del depósito de sal está suelta.El agua del grifo es dura. Consulte "El descalcificador de agua".Utilice agua y ajuste la regeneración del descalcificador de agua aunque use tabletas multifunción. Consulte "El descalcificador de agua".Consulte "Limpieza interna".Pruebe con otro detergente.Contacte con el fabricante del detergente.
Vajilla mate, descolorida o agrietada.	Asegúrese de lavar en el aparato únicamente objetos aptos para lavavajillas.Cargue y descargue con cuidado el cesto. Consulte el folleto sobre carga del cesto.Coloque los objetos delicados en el cesto superior.

Consulte otras posibles causas en

"Antes del primer uso", "Uso

diario" o "Consejos".

FICHA DE INFORMACIÓN DEL PRODUCTO

Marca registrada Zanussi
Modelo ZDF36011XA 911516382	ZDF36011WA 911516383
Capacidad asignada (número de cubiertos tipo) 14
Clase de eficiencia energética A+++
Consumo de energía en kWh al año, basado en 280 ciclos de lavado normal, utilizando agua fría y el consumo de los modos de bajo consumo. El consumo de energía real depende de las condiciones de utilización del aparato.	237
Consumo de energía del ciclo de lavado normal (kWh) 0.832
Consumo de electricidad en el modo apagado (W) 0.50
Consumo de electricidad en el modo sin apagar (W) 5.0
Consumo de agua en litros al año, basado en 280 ciclos de lavado normal. El consumo de agua real depende de las condiciones de utilización del aparato.	2940
Clase de eficiencia de secado en una escala de G (menos eficiente) a A (más eficiente)	A
El «programa normal» es el ciclo de lavado normal a que se refiere la información de la etiqueta y de la ficha. Dicho programa es apto para lavar una vajilla de suciedad normal y que es el programa más eficiente en términos de consumo combinado de energía y agua. Se indica como programa «Eco».	ECO
Duración del programa relativo al ciclo de lavado normal (min) 235
Duración del modo sin apagar (min) 5
Nivel de potencia acústica (db(A) re 1pW) 46
Aparato encastrado S/N No

INFORMACIÓN TÉCNICA ADICIONAL

Medidas Ancho / alto / fondo (mm) 600 / 850 / 625
Conexión eléctrica1) Voltaje (V) 220 - 240
	Frecuencia (Hz) 50
Presión del suministro de agua Mín. / máx. bar (MPa)		0.5 (0.05) / 8 (0.8)
Suministro de agua	Agua fría o caliente2) máx. 60 °C

1) Consulte los demás valores en la placa de características.

2) Si el agua caliente procede de una fuente de energía alternativa (por ejemplo, paneles solares), utilice la toma de agua caliente para reducir el consumo de energía.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

WWW.ZANUSSI.COM/SHOP
