PH24D21DB - Televisão Philco - Manual de utilização gratuito

Tipo de produto	Televisão LED
Marca	Philco
Modelo	PH24D21DB
Tamanho da tela	24 polegadas (60 cm)
Resolução	HD (1366 x 768 pixels)
Formato da tela	16:9
Tipo de painel	LED
Dimensões (com base)	55,5 x 18,5 x 34,0 cm (L x P x A)
Dimensões (sem base)	55,5 x 5,0 x 32,0 cm
Peso (com base)	3,2 kg
Peso (sem base)	3,0 kg
Alimentação	AC 100-240 V, 50/60 Hz
Consumo de energia (máx.)	30 W
Consumo em standby	< 0,5 W
Entradas de vídeo	2x HDMI, 1x VGA, 1x AV (composto)
Entradas de áudio	1x Áudio L/R (via AV), 1x Entrada de áudio PC (3,5 mm)
Saídas de áudio	1x Saída de fone de ouvido (3,5 mm)
Portas USB	1x USB 2.0 (reprodução de mídia)
Sintonizador	Digital (ISDB-Tb) e analógico
Funções principais	Controle de brilho, contraste, cor, nitidez; modos de imagem pré-definidos; timer para desligar; bloqueio parental
Entretien et nettoyage	Limpar com pano macio e seco; não usar solventes; desconectar da tomada antes de limpar
Segurança	Não obstruir as aberturas de ventilação; usar apenas suportes recomendados; crianças supervisionadas
Peças de reposição	Controle remoto, base, cabo de alimentação (disponíveis em assistências autorizadas)
Reparabilidade	Reparos apenas por técnicos qualificados; índice de reparabilidade: 7,5/10 (estimado)
Informações gerais	Manual do usuário disponível em PDF no site da Philco

Perguntas frequentes - PH24D21DB Philco

Como conectar dispositivos externos na TV Philco PH24D21DB?

Use as portas HDMI para conexão de consoles, Blu-ray ou decodificadores. A porta VGA é ideal para computadores. O conector AV (composto) permite conectar aparelhos mais antigos. Verifique as entradas na parte traseira ou lateral do aparelho.

Como sintonizar canais digitais na TV?

Acesse o menu 'Configurações' > 'Canais' > 'Busca Automática' para canal digital (ISDB-Tb). Certifique-se de usar uma antena adequada. A TV também suporta canais analógicos.

A TV tem função de gravação?

Não, o modelo PH24D21DB não possui função de gravação em USB. A porta USB serve apenas para reprodução de arquivos de mídia (fotos, músicas, vídeos).

Como configurar o bloqueio parental?

Vá em 'Configurações' > 'Bloqueio Parental' e defina uma senha de 4 dígitos (padrão: 0000). Ative o bloqueio para canais ou entradas específicas.

O que fazer se a TV não liga?

Verifique se o cabo de alimentação está conectado corretamente e se a tomada tem energia. Tente outro cabo se possível. Se o LED de standby não acender, pode ser problema na fonte interna.

Como limpar a tela da TV?

Desligue e desconecte a TV. Use um pano macio e seco (microfibra) para limpar a tela. Não aplique líquidos diretamente. Para manchas, umedeça levemente o pano com água.

A TV suporta Wi-Fi ou Smart TV?

Não, a Philco PH24D21DB é uma TV LED básica, sem conectividade Wi-Fi ou sistema Smart. Para conteúdo online, conecte um dispositivo externo via HDMI.

Como ativar o timer para desligar automático?

No menu 'Configurações' > 'Timer', defina o tempo desejado (15, 30, 60, 90, 120 min). A TV desligará automaticamente após o período selecionado.

Por que não há som em algumas entradas?

Verifique se o cabo de áudio está conectado corretamente. Na entrada VGA, é necessário um cabo de áudio separado (3,5 mm). Nas entradas HDMI, o áudio é transmitido pelo mesmo cabo.

Onde encontro peças de reposição para este modelo?

Entre em contato com a assistência técnica autorizada Philco ou consulte o site oficial. Peças como controle remoto, base e cabo de alimentação estão disponíveis.

MANUAL DE UTILIZADOR PH24D21DB Philco

Para agilizar o seu atendimento, solicitamos que esteja próximo ao aparelho, com o número do seu CPF e a Nota Fiscal.

Parabéns pela escolha de um produto da linha Philco.

Para garantir o melhor desempenho do produto, ler atentamente as recomendações a seguir.

A qualidade da imagem que você vê é tão boa quanto o sinal que você recebe. Para experimentar detalhes em alta definição, será necessário acessar uma programação HD.

Seu aparelho pode receber e reproduzir a programação HD através da entrada HDMI e VGA a partir de:

- Assinatura de TV a cabo em alta definição (Decodificador externo HD);

- Assinatura via Satélite em alta definição (Decodificador externo HD);

- Aparelho de Blu-ray e computadores com saída de vídeo compatível;

Contate o seu provedor de cabo ou satélite para informações sobre a recepção de sinal em alta definição.

Este manual é unificado, pode ser usado para mais de um modelo da linha PHILCO. Algumas características ou funções podem não estar disponíveis, pois dependem do modelo adquirido.

Seguir corretamente as instruções do Manual para não invalidar a garantia.

RECOMENDAÇÕES

A Philco garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a sua saúde.

Cuidados com o LOCAL DE INSTALAÇÃO, PRECAUCÕES QUANTO À SEGURANÇA, MANUSEIO, LIMPEZA, e MEIO AMBIENTE são descritos a seguir e devem ser obedecidos.

INSTRUÇÕES AO USUÁRIO

Muitos dos "problemas" que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter seu aparelho a um posto de Assistência Técnica Autorizada Philco, leia atentamente o manual de instrução.

LOCAL DE INSTALAÇÃO

- A ventilação normal do produto não deve ser impedida.

- Deixar um espaço de no mínimo 10 cm ao redor do televisor. Não cobrir o televisor quando estiver em uso.

- Não utilizar este aparelho perto de fontes de calor.

- Não operar o aparelho em ambientes abafados, como pequenas salas. Isso poderá ocasionar superaquecimento do aparelho e acarretar mau funcionamento.

PRECAUÇÕES QUANTO À SEGURANÇA

- Jamais desmontar o aparelho. Não tocar o interior do produto nem inserir um objeto metálico dentro dele.

- Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.

- Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido.

- Ao limpar a tela do aparelho, nunca usar agentes de limpeza abrasivos. Utilizar um pano macio umedecido.

- Não empregar palha de aço nem outros produtos na antena, pois eles podem danificar o televisor.

- O uso de acessórios que não sejam originais do aparelho podem prejudicar o funcionamento do produto.

- Não utilizar aparelhos que apresentem algum tipo de dano no cordão elétrico. Para substituir qualquer peça danificada, deve-se procurar um posto de Assistência Técnica Autorizada Philco.

- Não instalar vários equipamentos numa mesma tomada. Isso sobrecarregará o circuito e aumentará o risco de incêndios.

- Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.

- Para desconectar a TV totalmente da rede elétrica, o plugue deve estar fora da tomada.

- Não retirar o cabo elétrico da tomada puxando pelo fio.

- Manter o acesso ao cabo, plugue e a tomada desimpedido.

- Produto não deve ser exposto a gotejamentos nem a respingos. Os objetos com líquidos não devem ser colocados sobre o produto.

- Evitar o uso prolongado do aparelho com volume superior a 85 dB. Os níveis de ruído acima deste valor podem ser prejudiciais à audição humana.

30dB	Bísa na floresta, biblioteca silenciosa	80dB	Tráfego médio na cidade, coletor de lixo.
40dB	Geladeira, sala de estar.	90dB	Metro, máquina de cortar grama.
50dB	Támsko leve, escritório silencioso.	100dB	Serra elétrica, furadeira pneumática.
60dB	Ar condicionado a 6m, máquina de costura,	120dB	Show de rock em frente as caixas acústicas, trovão.
70dB	Aspirador de pó, secador de cabelos.	140dB	Espíngarda de caça, avião a jato.

ATENÇÃO:

- Quando não for utilizar o televisor por um longo período de tempo, o usuário deve desconectá-lo da tomada elétrica para a sua segurança. - Quando o televisor estiver conectado a uma tomada elétrica, o usuário deve estar ciente que uma pequena quantidade de corrente passa através dele mesmo que o aparelho esteja desligado.

Abaixo está a simbologia relacionada à segurança utilizada no aparelho.

O sinal em forma de raio é destinado para a presença de tensões perigosas no interior do aparelho.

O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.

Para reduzir o risco de choque elétrico ou incêndio.

MANUSEIO E LIMPEZA

• Retirar o plugue da tomada antes de realizar qualquer tipo de limpeza.
• Não limpar o gabinete do aparelho com detergentes nem solventes.
• Manter todo aparelho elétrico fora do alcance de crianças, especialmente quando estiver em uso.
• Não deixar o aparelho ligado sem ninguém por perto.
• O aparelho em modo Standby consome uma quantidade mínima de energia necessária para responder ao comando do controle remoto. Para evitar o consumo total de energia elétrica, remover o cabo de alimentação da tomada.
• A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.

INFORMAÇÕES IMPORTANTES:

• A exibição de imagens estáticas tais como fotografias por um longo período pode danificar a tela LCD/LED ou causar distorções permanentes.
• Para evitar futuros problemas, varie a programação exibindo imagens em movimento e em tela cheia.
• O desgaste irregular resultante da exibição constante de imagem estática, não são cobertos pela garantia.

- Devido a restrições tecnológicas do fabricante do Painel de LCD/LED, as imagens geradas por este produto podem parecer mais claras ou escuras do que o normal em aprox. 1 ppm (parte por milhão) de pixel. O número de subpixels de um painel de LCD por tamanho: O número de Subpixels = Resolução horizontal máx. x Resolução vertical máx. x 3.

Exemplo: Se a resolução máxima é 1920 x 1080, o número de subpixels será 1920 x 1080 x 3 = 6.220.800.

MEIO AMBIENTE

Embalagem

Um terço do consumo de papel destina-se a embalagens. Contribuir para a redução do consumo dos recursos naturais é um dever de todos.

O material utilizado para a embalagem e proteção do aparelho e acessórios são recicláveis.

Pilhas

Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.

As pilhas incorporam metais pesados tóxicos. Portanto, observar a legislação local quanto ao destino adequado dos materiais que serão descartados. Pilhas e baterias nunca devem ser jogadas junto ao lixo comum.

Produto

O simples fato de ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois sabe-se que eletroeletrônicos recentes e de qualidade gastam menos energia.

Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartar, manter a mesma consciência ecológica inicial e não destinar ao lixo comum. Informar-se sobre os locais para o correto fim de vida.

A consciência ecológica depende de cada um, porém, é um ato que afeta a todos.

CONTEÚDO DA EMBALAGEM

1 Manual de Instrução

3 Controle Remoto

4 Cabo de Alimentação

PRINCIPAIS CARACTERÍSTICAS

•TV Backlight LED 24";
- Resolução: HD 1366 x 768 (pixels);
•Tempo de resposta: 8,5 ms;
•Som estéreo 16 Wrms;
-Formato Tela: 16:9;
•Sistema de cores: PAL-M, PAL-N, NTSC;
- 1 entrada VGA (15 pinos);
•1 entrada PC áudio;
-1 entrada RF para TV a Cabo;
- 1 entrada RF para TV aberta (Analógico e Digital);
-2 entradas USB 2.0;
-2 entradas HDMI;
- 1 entrada de vídeo e áudio estéreo;
-1 entrada de vídeo componente e áudio estéreo;
-1 saída de vídeo e áudio estéreo;
-Menu multi-idiomas;

•Recepção: ATV, DTV, CATV;

•Receptor DTV integrado;

• Equalizadores de som e imagem predefinidos;

•Ajustes na temperatura de cor;

•Número de canais: ATV 2\~69; DTV 7\~69; CATV 1\~125;

•Audio Surround;

1 – Apenas para transmissões em ISDB-T (TV digital)

O APARELHO

É essencial conhecer profundamente o aparelho antes do uso inicial para que o usuário o manuseie corretamente.

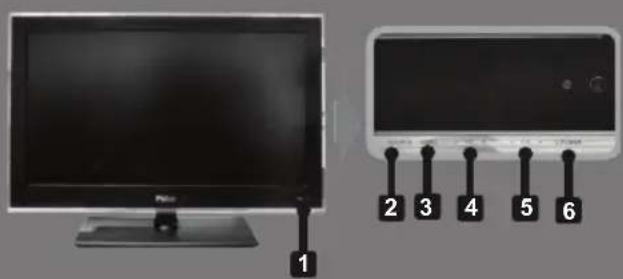

VISTA FRONTAL

1 2 3 4 5 6

1 - LED STANDBY E SENSOR DO CONTROLE REMOTO.

2 - SOURCE: fontes de entradas.

3 - MENU: menu de ajustes.

4 - VOL:

•Ajusta o volume.

- MENU - alterna entre as opções de um menu.

6 - POWER: liga e desliga.

O posicionamento dos botões podem estar diferentes da imagem indicada anteriormente, porque isso não afeta o entendimento por parte do usuário.

VISTA TRASEIRA

1 2 3 4 5 6 7 8 9 10 10

1 - DC IN: entrada para fonte externa.
2 - AV OUT: saída de vídeo composto e áudio estéreo.

•Amarelo - vídeo.

•Vermelho/Branco - áudio L e R.

3 - ENTRADA VÍDEO COMPONENTE.

-Verde/Azul/Vermelho - vídeo.,
•Vermelho/Branco - áudio L e R.

4 - HDMI: entrada de áudio e vídeo digital.

5 - VGA AUDIO IN: entrada de áudio para conexão com PC.
6 - VGA: entrada para conexão com computador.
7 - AIR: entrada para TV VHF e UHF – Analógica e Digital.
8 - CABO: entrada para TV a cabo.
9 - AV IN: entrada saída de vídeo composto e áudio estéreo.

•Amarelo - vídeo.

•Vermelho/Branco - áudio L e R.

10 - ENTRADA USB.

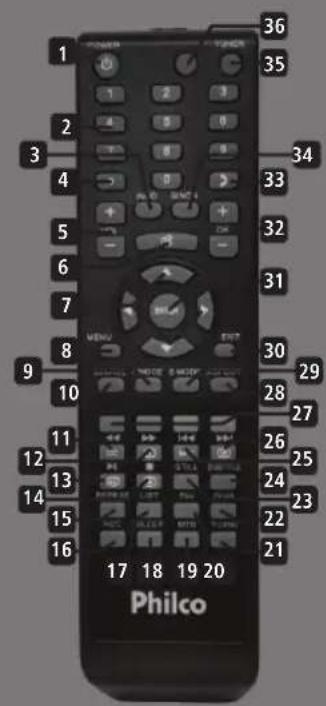

O CONTROLE REMOTO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Philco 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21

1 - POWER: Liga/desliga o modo standby.

3 - INFO: exibe informações dos programas das emissoras.

4 - •: acesso a canal digital (ex.: 5.1, 5.2, 5.3).

5 - VOL: volume.

7 - TECLAS DE NAVEGAÇÃO.

8 - MENU: menu principal.

9 - P.MODE: ajuste de imagem.

10 - SOURCE: fontes de entrada.

11 - >>: ponto específico.

13 - PLAY/PAUSE: inicia e pausa a reprodução.

14 - STOP: para a reprodução.

15 - REPEAT: modos de repetição para dispositivo USB.

16 - REC: recurso de gravação.

17 - LIST: lista de canais.

18 - SLEEP: desligamento pré programado do aparelho.

19 - MTS: alterna entre os tipos de áudio/idiomas disponíveis pela transmissão ou em vídeos contidos em dispositivos USB.

21 - TLINK: compatibilidade padrão CEC, com cabo HDMI.

22 - GUIA: guia de programação eletrônica (sinal digital).

23 - STILL: congela a imagem.

24 - SUBTITLE: legenda para reprodução de vídeos (USB).

27 - TECLAS COLORIDAS: funções para operações da programação digital.

28 - ASPECT: alterna entre os formatos de tela disponíveis.

29 - S.MODE: ajuste de áudio predefinidos.

30 - EXIT: sai do menu ou retornar para modos de operação.

31 - ENTER: confirmação.

32 - CH+/CH-: alterna dentre as opções de menu / submenu.

33 - RETURN: retorna ao último ponto.

34 - GINGA: função indisponível para este modelo.

35 - TUNER: alterna entre as entradas AIR e CABO.

36 - INDISPONÍVEL.

PILHAS

1º PASSO: Remover a tampa do compartimento das pilhas do controle remoto.

2º PASSO: Inserir duas pilhas (AAA), assegurando-se de que a polaridade das mesmas corresponda às marcas dentro do compartimento.

3º PASSO: Recolocar a tampa no lugar.

1° Pass Ø 2° Pass Ø 3° Pass Ø

RECOMENDAÇÕES

- O controle remoto atua sobre um sensor com alcance de 5 metros, e deve ser utilizado dentro de uma abertura de 30° (em qualquer direção) em relação ao sensor do controle remoto.

- Manter as pilhas fora do alcance de crianças. Em caso de ingestão, deve-se consultar um médico imediatamente.

- Não manusear as pilhas com objetos metálicos.

- Retirar as pilhas do controle remoto, se o usuário não for utilizá-lo por um longo período de tempo.

- Não deixar objetos entre o sensor do aparelho e o controle remoto. Isso poderá causar o mau funcionamento do controle, pois interromperá o sinal enviado ao aparelho.

MONTAGEM E INSTALAÇÃO

INSTALANDO O SUPORTE DE MESA E PREPARANDO PARA SUPORTE DE PAREDE

Posicionar o aparelho com a tela voltada para baixo.

IMPORTANTE: Cobrir a parte frontal com um cobertor para evitar danos.

1 - Conecte o item de fixação metálico na base conforme imagem abaixo.
- Este aparelho possui uma base universal (multifuro), valide os furos da peça metálica com a base conforme imagem.
2 - Fixar a parte metálica utilizando os parafusos [(M4x12mm)x3]. A fixação deve ser feita pela parte metálica.

3 - Remova a tampa de proteção da parte inferior do aparelho.

4 - Conecte a base montada no local onde foi retirado a tampa. Encaixar a base totalmente até alinhar os furos de fixação.
5 - Fixe com dois parafusos [(M4x12mm)x2] no local indicado.

Removendo BASE e instalando prolongador para SUPORTE. IMPORTANTE:

- A furação é apenas superior, isso não interfere na segurança da fixação.

1 - Retire os parafusos [item 5 da seção anterior].

no painel traseiro do aparelho conforme imagem.

2 - Coloque o prolongador para furação PADRÃO VESA

• Para fixação em suporte de parede, o produto utiliza furação padrão VESA 100.
• Os parafusos M4*12 são os mesmos utilizados na montagem da parte metálica com a base.

Para que se possa extrair o máximo de qualidade tanto no áudio quanto no vídeo, é necessário preparar o aparelho adequadamente.

IMPORTANTE:

• Este aparelho é bivolt automático.
• Para todas as conexões de áudio mostradas a seguir, o usuário deverá efetuar a conexão de vídeo.

CONEXÕES DE ANTENAS

- Conectar o cabo a entrada correspondente.

CONEXÃO DA ANTENA VHF/UHF (DIGITAL)

Conectar o cabo da antena ao terminal no painel traseiro. Este aparelho está preparado para o sistema de TV DIGITAL. Para receber um sinal digital, conectar uma antena (UHF).

IMPORTANTE:

• Quando a intensidade do sinal digital for fraca a imagem pode travar ou até mesmo apresentar partes quadriculadas.
• Canais digitais às vezes podem transmitir programas em padrão SD (4:3), o que pode causar barras pretas e perda da qualidade na imagem.

1 - Localizar o cabo conectado ao terminal ANT OUT no decodificador.
2 - Conectar a outra extremidade do cabo ao terminal CABO no painel traseiro do aparelho.
3 - Coloque o televisor no canal 3 ou 4, conforme o canal de saída da unidade decodificadora.
4 - A seleção de canais é feita diretamente pelo decodificador.

IMPORTANTE:

• É possível instalar um decodificador utilizando as entradas/saídas AV.
• Caso a operadora não utilize um decodificador para recepção dos canais, conectar o cabo diretamente na entrada CABO e realizar busca de canais no modo de sintonia CABO.

ENTRADA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

Conector Amarelo: sinal de vídeo.

Conector Vermelho e Branco: sinais de áudio estéreo (R/L).

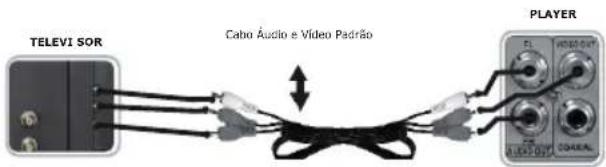

A ilustração a seguir simula uma conexão de vídeo composto.

1- Efetuar as conexões de vídeo e áudio estéreo entre o player e o televisor conforme figura abaixo.
2 - Através da tecla SOURCE, seleccione a entrada conectada.

TELEVI SOR Cabo Audio e Vídeo Padrão PLAYER

Deve-se coincidir as cores do plugue com as cores das saídas e entradas.

ENTRADA VÍDEO COMPONENTE

Cabo Azul/Verde/Vermelho: sinais de vídeo, cada cabo transmite uma determinada informação.

A ilustração a seguir simula uma conexão de vídeo componente.

1 - Efetuar as conexões de vídeo e áudio estéreo entre o player e o televisor conforme figura abaixo.
2 - Através da tecla SOURCE, seleccione a entrada conectada.

TELEVI SOR Cabo video componente PLAYER COMPONENT TOMBO DO COACH

Deve-se coincidir as cores do plugue com as cores das saídas e entradas.

ENTRADA HDMI

HDMI: Interface, ou seja, interface multimídia de alta definição.

A ilustração a seguir simula uma conexão HDMI.

1 - Efetuar a conexões HDMI entre o Bluray player e o televisor conforme figura abaixo.
2 - Através da tecla SOURCE, seleccione a entrada conectada.

TELEVI SOR Cabo HDMI PLAYER HDMI OUT 100%

IMPORTANTE:

- Ao escolher uma resolução, é normal que a imagem se torne corrompida por alguns instantes ou demore um pouco para ser exibida.

SAÍDA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

A saída de vídeo e áudio estéreo permite a conexão com um dispositivo de áudio e de vídeo externo.

1 - Efetuar as conexões de vídeo e áudio estéreo entre a TV e o monitor externo.
2 - O usuário deverá selecionar a respectiva entrada de áudio e vídeo como fonte de entrada do aparelho.

TELEVISOR MONITOR EXTERNAL O

Deve-se coincidir as cores do plugue com as cores das saídas e entradas.

IMPORTANTE:

- Esta função funciona apenas com o aparelho no MODO TV (ANALÓGICO) ou VÍDEO COMPOSTO e ÁUDIO ESTÉREO.

MONTAGEM E INSTALAÇÃO

Os modos de operação do televisor correspondem às fontes de sinal.

Para alternar dentre os modos de operação (fontes de entrada de sinal), seguir o procedimento abaixo:

1 - Ligar o televisor.
2 - Pressionar o botão SOURCE no controle remoto para alternar entre os modos de operação.
3 - Para escolher um determinado modo de operação, pressione os botões de navegação CIMA/BAIXO.
4 - Pressionar ENTER para confirmar.

CONFIGURANDO OS CANAIS

Este aparelho faz a busca automática por canais.

1 - A busca automática por canais está disponível no SETUP do aparelho, pressionar MENU no controle remoto.
2 - Utilize as teclas de navegação, selecione a opção CANAL, em seguida SINTONIA AUTOMÁTICA.

3 - A tela abaixo será exibida para acompanhamento.

4 - Pressionar OK para confirmar/cancelar a varredura.

GUIA DE PROGRAMAÇÃO (Programação TV digital)

O guia eletrônico permite que o usuário visualize informações sobre a programação de determinados canais.

IMPORTANTE

- As informações do GUIA são fornecidas pelas emissoras de TV. - A exibição é atualizada de forma dinâmica de acordo com a transmissão.

Para acessar o GUIA DE PROGRAMAÇÃO pressionar o botão GUIDE.

Utilize os botões coloridos para habilitar as funções conforme exibido no menu.

Quando habilitado, um icone aparecerá ao lado da promoção selecionada.

ICONE VERMELHO

R = Gravar uma vez.

D = Gravar todos os dias.

W = Gravar Semanalmente.

A = Automático (de acordo com a programação).

ICONE VERDE

⊕ = Lembrete uma vez

D = Lembrete todos os dias.

A = Automático (de acordo com a programação).

MODO USB

IMPORTANTE:

- A PHILCO não se responsabiliza por eventuais perdas de dados contidos em dispositivos USB.

1 - Para usufruir deste recurso insira um dispositivo USB em uma das entradas USB do aparelho.

2 - Seleccionar a entrada USB pressionado o botão MENU e a opção APLICATIVOS.

3 - A listagem de filtros será exibida, selecione o filtro desejado.

REPRODUÇÃO DE FOTO

Ao selecionar o filtro FOTO, os arquivos compatíveis serão exibidos em miniatura.

1 - Para dar início a reprodução de todas as imagens (APRESENTAÇÃO DE SLIDE), pressionar o botão ENTER.

2 - Ao manter o seletor sobre uma miniatura, serão exibidas as informações do arquivo.

3 - Para fazer uma seleção, navegue até a miniatura e pressione ENTER. Depois de selecionadas, pressione o botão PLAY/PAUSE para dar início a apresentação.

1 - PLAY/PAUSE: inicia e pausa a reprodução.
2 - NEXT/PREV: avança e retrocede a imagem.
3 - STOP: para a reprodução.
4 - REPEAT: modos de repetição.
5 - MUSIC: reproduz músicas contidas no dispositivo USB durante a apresentação de SLIDE.
- IMPORTANTE: não é possível escolher a música.
6 - PLAYLIST: exibe a lista de reprodução.
7 - INFO: exibe as informações pertinentes ao arquivo.
8 - ROTATE: rotaciona.
9 - ZOOM IN / ZOOM OUT: aumenta e diminui a visualização.
10 - MOVE VIEW: permite mover a imagem durante o zoom.

REPRODUÇÃO DE MÚSICA.

Ao selecionar o filtro MÚSICA, os arquivos compatíveis serão exibidos em miniatura.

1 - Para dar início a reprodução, selecione o arquivo desejado e pressione o botão PLAY/PAUSE.
2 - Ao manter o seletor sobre uma miniatura, serão exibidas as informações do arquivo.
3 - Para fazer uma seleção, navegue até a miniatura e pressione ENTER. Depois de selecionadas, pressione o botão PLAY/PAUSE para dar início a reprodução.
4 - Ao iniciar a reprodução, uma barra de recursos será exibida na parte de baixo da tela.

1 -PLAY/PAUSE: inicia e pausa a reprodução.
2 -FB/FF: avança e retrocede a um ponto específico.
3 - NEXT/PREV: avança e retrocede.
4 - STOP: para a reprodução.

REPEAT: modos de repetição.

5 - MUDO: cessa o som.
6 - PLAYLIST: exibe a lista de reprodução.
7 - INFO: exibe as informações pertinentes ao arquivo.
8 - GOTO TIME: seleciona um ponto específico na música.

REPRODUÇÃO DE FILME

Ao selecionar o filtro FILME, os arquivos compatíveis serão exibidos em miniatura.

1 - Para dar início a reprodução, selecione o arquivo desejado e pressione o botão PLAY/PAUSE.
2 - Ao manter o seletor sobre uma miniatura, serão exibidas as informações do arquivo.
3 - Para fazer uma seleção, navegue até a miniatura e pressione ENTER. Depois de selecionadas, pressione o botão PLAY/PAUSE para dar início a reprodução.

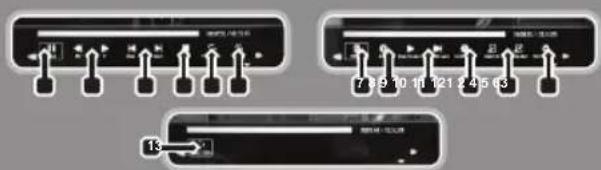

4 - Ao iniciar a reprodução, uma barra de recursos será exibida na parte de baixo da tela.

1 - PLAY/PAUSE: inicia e pausa a reprodução.
2 - FB/FF: avança e retrocede a um ponto específico.
3 - NEXT/PREV: avança e retrocede.
4 - STOP: para a reprodução.
5 - REPEAT: modos de repetição.
6 - SET A: repete seções entre dois pontos específicos.
7 - PLAYLIST: exibe a lista de reprodução.
8 - INFO: exibe as informações pertinentes ao arquivo. -Permite alteração de idioma e legenda.

9 - SLOW FORWARD / STEP FORWARD: câmera lenta

10 - GOTO TIME: seleciona um ponto específico na música.
11 - ZOOM IN / ZOOM OUT: aumenta e diminui a visualização.
12 - FORMATO DA TELA: alterna entre os formatos de tela.
13 - MOVE VIEW: permite mover a imagem durante o zoom.

REPRODUÇÃO TEXTO

Ao selecionar o filtro TEXTO, os arquivos compatíveis serão exibidos em miniatura.

1 - Para dar início a visualização, selecione o arquivo desejado e pressione o botão PLAY/PAUSE.
2 - Durante reprodução pressionar o botão ENTER para que seja exibida a barra de recursos.

1 - PÁG ANT / PROX. PÁG: alterna entre as páginas do arquivo.
2 - NEXT/PREV: avança e retrocede o texto.
3 - STOP: para a reprodução.
4 - MUSIC: reproduz musicas durante a apresentação. - IMPORTANTE: não é possível escolher a música.
5 - PLAYLIST: exibe a lista de reprodução.
6 - INFO: exibe as informações pertinentes ao arquivo.

HD RECORDER [PVR]

Grava em DISPOSITIVO USB o programa em execução.

IMPORTANTE:

• Este processo funciona apenas para recepção digital.
• Para melhor qualidade e evitar travamento na gravação recomendamos o uso de HD EXTERNO.
• A gravação através de PEN-DRIVE, MP3 Player ou MP4 Player pode ser comprometida pois depende do modelo do dispositivo.

GRAVANDO

Para iniciar a gravação o usuário deve conectar o PEN-DRIVE ou HD EXTERNO na entrada USB do televisor.

1 - Selecionar o CANAL digital e Pressionar o botão REC para iniciar a gravação.

- A barra de recursos aparecerá na parte de baixo da tela.

IMPORTANTE:

• Para verificar o conteúdo gravado acesse a opção USB.
• Caso o usuário utilize um PEN-DRIVE de baixa velocidade, a imagem pode travar ou ser cancelada durante a gravação.

O usuário também pode programar uma gravação. Para usufruir deste recurso seguir interações abaixo.

IMPORTANTE:

• Para esta opção o usuário deve usar de preferência um HD EXTERNO.
• Caso a gravação apresente falhas, trocar o dispositivo de armazenamento.

1 - Pressionar o botão GUIDE para acessar o GUIA DE PROGRAMAÇÃO.
2 - Selecione a programação desejada.

- Para iniciar pressione o botão VERMELHO [GRAVAR].

3 - Configure com as informações da programação e pressione o botão OK.

AJUSTES E CONFIGURAÇÕES

As próximas páginas deste tópico explicam como ajustar algumas configurações do televisor.

IMPORTANTE:

- Para acessar o SETUP do aparelho, pressionar o botão MENU no controle remoto.

CANAL - Opções de configura- ção de canais.

1 - SINTONIA AUTOMÁTICA: busca automática de canais.
2 - SINTONIA MANUAL (ATV): busca manual de canais analógicos.
3 - SINTONIA MANUAL (DTV): busca manual de canais digitais.
4 - EDITAR CANAL: edita a programação de canais (excluir, ocultar e adicionar a favoritos).
5 - AGENDAR: agendamento de programação.
6 - INFORMAÇÃO DO SINAL: informações do canal digital.

IMAGEM - Configurações para melhor qualidade de imagem.

1- MODO DE IMAGEM: alterna entre as equalizações pré-definidas.
2 - CONTRASTE: ajuste do nível manual de contraste.
3 - BRILHO: ajuste do nível manual de brilho.
4 - COR: ajuste do nível manual de cor.
5 - MATIZ: ajuste do nível manual de matiz.
6 - NITIDEZ: ajuste do nível manual de nitidez.
7 - TEMP. DE COR: alterna entre os modos pré-definidos.
8 - RED. DE RUÍDO: ameniza o ruído no sinal recebido.
9 - HDMI MODE: ajuste do modo HDMI para reprodução de player ou computador.

SOM - Configurações para melhor qualidade de som.

BLOQUEAR - Configuração das opções de bloqueio.

1 - MODO DO SOM PADRÃO: alterna entre os modos de equalização de som.
2 - AGUDOS: ajuste manual dos sons agudos.
3 - GRAVES: ajuste manual dos sons graves.
4 - BALANÇO: ajusta o equilíbrio do som entre os auto falantes.
5 - AUTO VOLUME: estabiliza diferenças bruscas de som.

BLOQUEAR SISTEMA: bloqueia o acesso ao sistema de configurações de canais.

ALTERAR SENHA: altera a senha de bloqueio de canal.

•A senha padrão é 0000, e a senha master é 0812.

BLOQUEAR CANAL: bloqueia canal de entrada.

BLOQUEIO POR IDADE: habilita a classificação por idade.

BLOQUEAR TECLADO: bloqueia o teclado do aparelho.

HORA - Configurações de horário.

CONFIGURAR - Configuração das opções.

1 - RELÓGIO: permite ajustar a hora do aparelho.
2 - FUSO HORÁRIO: permite ajuste de hora pela região local e transmitida.
3 - SLEEP: permite configurar o aparelho para desligar em um intervalo pré-programado (MINUTOS).
4 - SLEEP AUTOMÁTICO: configurar o aparelho para desligar (HORAS).
5 - OSD TIMER: tempo de exibição do MENU.

1 - IDIOMA: altera a linguagem do OSD.
2 - SISTEMA ARQ PVR: configurações de dispositivo USB (função RECORDER).
3 - TELA: ajuste do formato de tela.
4 - TELA AZUL: habilita a opção de tela AZUL.
5 - CONFIGURAÇÃO INICIAL: ajusta a configuração inicial do aparelho.
6 - C CAPTION: habilita legenda.
7 - RESTAURAR PADRÃO DE FABRICA: retorna para as configurações originais.
8 - ATUALIZAR SOFTWARE: atualização de software via porta USB.
9 - HDMI T_LINK: habilita a função T LINK compatibilidade de funcionalidade pelo padrão CEC, com cabo HDMI.

• Tomada sem energia ou com mau contato. Ligar o aparelho em outra tomada.
• Botão ON/STDBY. Pressionar o botão POWER no controle remoto para ligar o aparelho.

2 CONTROLE REMOTO NÃO FUNCIONA

• Pilha gasta ou mal colocada. Verificar e trocar as pilhas.
• Fora de alcance. Usar o controle remoto de acordo com instruções contidas neste manual.

3 SEM IMAGEM OU IMAGEM RUIM/DISTORCIDA

• Cabo de A&V ligado incorretamente. Usuário está no modo AV e cabo está ligado incorretamente. Efetuar ligação conforme este manual de instruções.
• Canal mal sintonizado.
  Seleccionar o canal correto da TV, ou verificar a antena.
• Antena mal conectada.
  Verifique a conexão da antena.
• Problema de recepção. Tente outro canal.
• Ajuste incorreto. Ajuste as configurações de vídeo.

4 SEM SOM OU SOM DISTORCIDO

•Volume muito baixo.

Aumentar o volume através do controle remoto ou do painel frontal.

- Função MUTE ligada.

Pressionar o botão MUTE no controle remoto.

- Cabo de Audio e vídeo ligado incorretamente. Usuário está no modo AV e o cabo está conectado incorretamente. Conectar os cabos (vermelho e branco) conforme este manual de instruções.

5 NÃO LOCALIZA CANAL DIGITAL

- Sem recepção digital.

Verificar se a região onde o televisor está sendo utilizado já está recebendo o sinal digital, ou se a antena UHF esta corretamente conectada na respectiva entrada do televisor.

6 BARRAS PRETAS NA TELA

- Canal analógico. O canal analógico é transmitido no padrão 4:3, pare eliminar as barras pretas pressionar as teclas ASPECT para ajustar o formato da tela.

- Programa transmitido em padrão SD (4:3). Canais digitais às vezes podem transmitir programas em padrão SD (4:3), o que pode causar barras pretas e perda da qualidade na imagem.

- Recepção fraca. Verificar a intensidade do sinal e direcionar melhor a antena.

- Antena incorreta. Verificar o tipo de antena utilizado, o padrão para TV digital é UHF. Verificar conexão de entrada para TV DIGITAL.

ESPECIFICAÇÕES TÉCNICAS

IMAGEM/TELA

• Proporção de Imagem: 4:3 e 16:9
  •Tipo da Tela: Backlight LED
• Resolução Máxima: HD 1366 x 768 (pixels);

RECEPÇÃO

•Sintonia: Digital PLL com

recepção ISDB-TB

- Modulação: PAL-M / NTSC

-Recepção: VHF/UHF/CABO

(CATV) - Recepção do sistema de TV digital Brasileiro.

CONECTIVIDADE

- Entrada de áudio L/R

(Esq/Dir) e vídeo

-Entrada Y Pb Pr

-Entrada HDMI

- Entrada USB

•VGA IN

•Audio PC IN

- Entrada do tipo coaxial (75

OHMS) para conexão de

antena

GERAL

• Temperatura ambiente: 0°C a 40°C
• Alimentação: Fonte externa AC/DC 220\~z127V - 12V (+).
  •Frequência: 50/60 Hz
• Consumo de energia STANDBY: <1,0W
• Consumo máximo: < 35,0W
