AD1079X - Iluminação BRANDT - Manual de utilização gratuito

Marca	BRANDT
Modelo	AD1079X
Categoria	Luminária (coifa de cozinha)
Tipo	Coifa de cozinha (versão filtrante ou exaustora)
Montagem	Fixação no teto
Distância mínima de segurança	50 cm (fogão elétrico), 65 cm (gás/misto)
Alimentação elétrica	Conexão direta ao circuito elétrico com disjuntor (tensão indicada na etiqueta interna)
Iluminação	Lâmpada halógena 12 V - 20 W máx, tipo G4
Filtro anti-gordura	Metálico, lavável (mão ou lava-louças), limpeza mensal
Filtro de carvão ativado	Para versão recirculação, lavável a cada 2 meses, substituição a cada 3 anos
Comandos	Teclas mecânicas: ON/OFF iluminação, ON/OFF aspiração, seleção de potência (mín, méd, máx)
Potências de aspiração	3 níveis (mín, méd, máx)
Manutenção	Limpeza externa e interna mensal; detergente neutro, sem álcool
Segurança	Desconectar antes da manutenção; não flambar sob a coifa; ventilação suficiente se uso com aparelhos a combustão
Materiais	Aço inoxidável (tampa decorativa)
Peso	Não especificado (estimativa: cerca de 15 kg)
Dimensões (C x L x A)	Não especificadas (estimativa: 60 x 50 x 30 cm)
Informações gerais	Reciclagem conforme DEEE; não descartar com lixo doméstico

Perguntas frequentes - AD1079X BRANDT

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 50 cm para fogão elétrico e de 65 cm para fogão a gás ou misto. Respeite impreterivelmente essas distâncias para evitar risco de incêndio.

Como limpar o filtro anti-gordura?

O filtro anti-gordura é limpo uma vez por mês. Você pode lavá-lo à mão com detergente não agressivo ou na lava-louças em baixa temperatura (ciclo rápido). A lavagem na lava-louças pode descolorir o filtro, mas não altera sua eficácia.

Como substituir a lâmpada da coifa?

Desconecte primeiro a coifa. Deixe as lâmpadas esfriarem, depois remova o protetor da lâmpada com uma pequena chave de fenda. Substitua a lâmpada por uma halógena 12 V - 20 W máx tipo G4. Não toque na nova lâmpada com as mãos. Feche o protetor da lâmpada por encaixe.

Posso usar a coifa na versão exaustora?

Sim, é necessário prever um duto de evacuação desde a saída superior Y para o exterior. Instale um anel de ligação em Y e remova o filtro de carvão ativado.

Com que frequência devo limpar ou substituir o filtro de carvão?

O filtro de carvão é limpo a cada 2 meses (água quente e detergente, ou lava-louças a 65°C). Seque-o no forno a 100°C por 10 minutos. Substitua-o a cada 3 anos ou se estiver danificado.

O que fazer se a iluminação não funcionar mais?

Verifique primeiro se as lâmpadas estão corretamente inseridas. Se estiverem queimadas, substitua-as por lâmpadas halógenas 12 V - 20 W máx G4. Se o problema persistir, contate o serviço de assistência técnica.

É obrigatório limpar a coifa regularmente?

Sim, uma limpeza mensal (interna e externa) é obrigatória. O não cumprimento das instruções de limpeza pode resultar em risco de incêndio devido ao acúmulo de gordura.

Posso flambar alimentos sob a coifa?

Não, é formalmente proibido flambar alimentos sob a coifa. Chamas livres podem danificar os filtros e causar incêndio.

Como conectar eletricamente a coifa?

A coifa deve ser conectada diretamente ao circuito elétrico por meio de um disjuntor. Verifique se a tensão corresponde à indicada na etiqueta interna. O fio amarelo-verde (terra) deve estar corretamente conectado. Chame um profissional.

A coifa pode ser usada por crianças?

Não, o aparelho não se destina ao uso por crianças ou pessoas com capacidades reduzidas sem supervisão. As crianças devem ser supervisionadas para que não brinquem com a coifa.

MANUAL DE UTILIZADOR AD1079X BRANDT

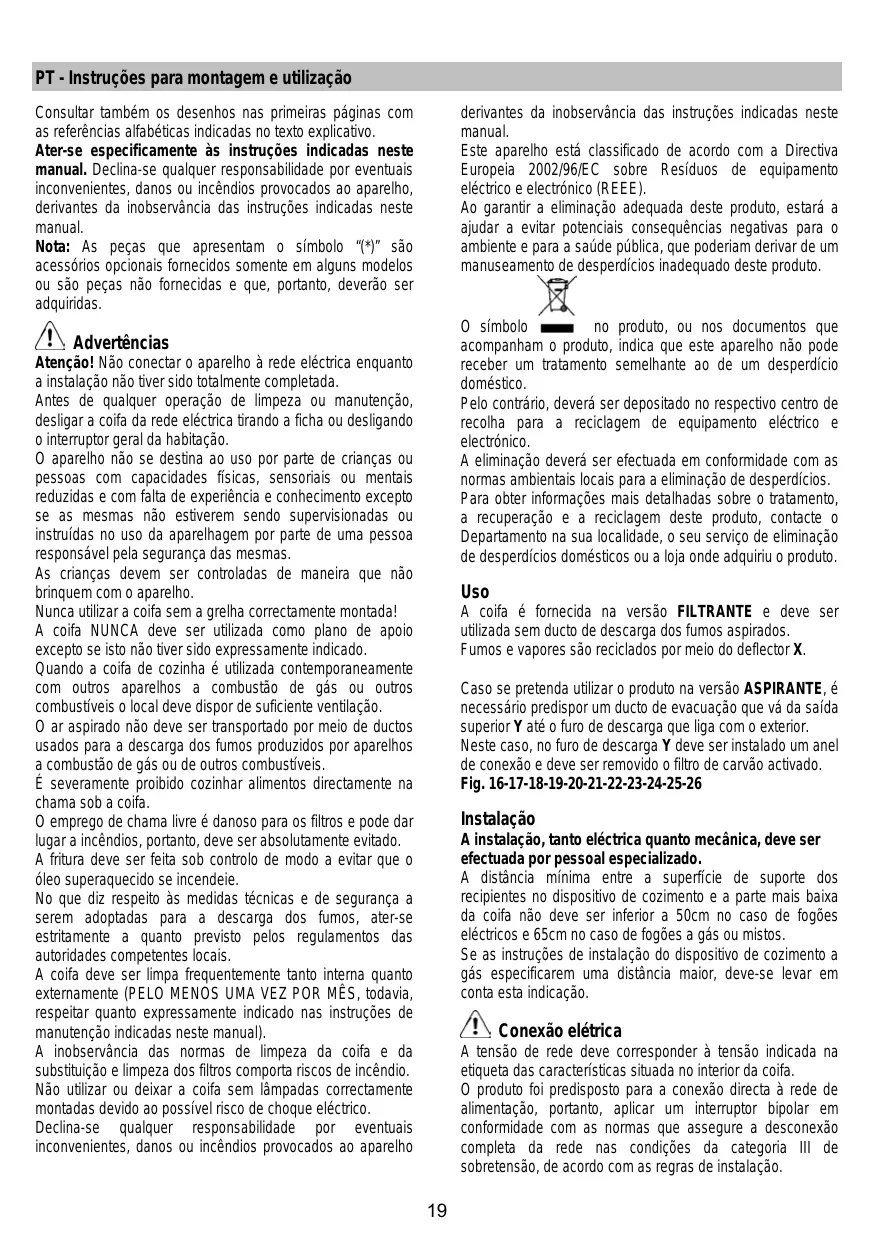

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coífa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Não utilizar ou deixar a coifa sem lâmpadas correctamente montadas devido ao possível risco de choque eléctrico.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Uso

A coifa é fornecida na versão FILTRANTE e deve ser utilizada sem ducto de descarga dos fumos aspirados.

Fumos e vapores são reciclados por meio do deflector X.

Caso se pretenda utilizar o produto na versão ASPIRANTE, é necessário predispor um ducto de evacuação que vá da saída superior Y até o furo de descarga que liga com o exterior.

Neste caso, no furo de descarga Y deve ser instalado um anel de conexão e deve ser removido o filtro de carvão activado.

A instalação, tanto eléctrica quanto mecânica, deve ser efectuada por pessoal especializado.

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões eléctricos e 65cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa.

O produto foi predisposto para a conexão directa à rede de alimentação, portanto, aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completa da rede nas condições da categoria III de sobretensão, de acordo com as regras de instalação.

ATENÇÃO! A peça B (elemento de fixação ao tecto - Fig. 1), é dotada de condutor (amarelo – verde) que deve ser conectado à terra da instalação eléctrica doméstica. Fig. 4

ATENÇÃO! Prestar muita atenção no posicionamento do cabo em excesso, a inobservância desta indicação pode vir a provocar graves danos ao aparelho e/ou um choque eléctrico no usuário ou no instalador. Para maiores detalhes ver a Fig. 8-15

Atenção! A substituição do cabo de interconexão deve ser efectuada pelo serviço de assistência técnica autorizado.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa.

Descrição do exaustor

Fig. 1

A. Cobertura
B. Elemento de suporte ao tecto
C. Ajustes dos tirantes da coifa
D. Tampa decorativa
E. Caixa para a conexão à rede eléctrica doméstica
F. Cabo eléctrico
G. Lâmpada alógena
H. Filtro de carvão activado
I. Filtro metálico anti-gorduras

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

A. botão ON/OFF luzes
B. botão OFF/ON aspiração e seleção da potência mínima
B+C. botão de seleção da potência de aspiração média
B+D. botão de seleção da potência de aspiração máxima

Manutenção

Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica.

Limpeza

A coifa deve ser limpa frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Atenção:

O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.
O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente.

Filtro antigordura

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a cozedura.

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

- Montagem

Instalar o filtro de carvão activado na parte traseira do filtro gorduras e fixar com dois pinos.

Atenção! Os pinos estão incluídos na embalagem do filtro de carvão activado e não na coifa.

- Para desmontar o filtro proceder em sentido inverso.

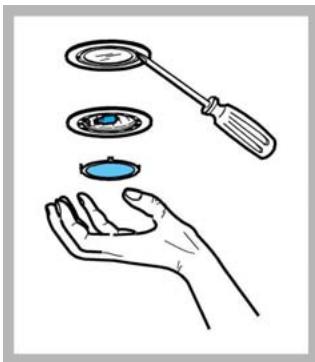

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

1. Extraia a protecção servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomando o cuidado para não as tocar com as mãos.

1. Feche a cobertura (fixação por encaixe).

Alguns modelos prevêem lâmpadas laterais:

Substituí-las por lâmpadas de forma idêntica com no máx. 40W (E14).

Para acessar ao vão lâmpadas remover a cobertura A.

Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica.
