ZDF2015X - Máquinas de lavar loiça ZANUSSI - Manual de utilização gratuito

Tipo de produto	Máquina de lavar louça
Marca	Zanussi
Modelo	ZDF2015X
Capacidade	12 talheres
Largura	60 cm
Altura	85 cm
Profundidade	60 cm
Peso	40 kg
Alimentação	220-240 V, 50 Hz
Consumo de energia anual	290 kWh
Consumo de água por ciclo	11 L
Eficiência energética	A+
Nível de ruído	49 dB
Programas de lavagem	Eco, Intensivo, Rápido, Automático, Pré-lavagem
Função de início diferido	Sim, até 24 horas
Segurança infantil	Sim
Indicador de sal e abrilhantador	Sim
Filtro autolimpante	Sim
Material do cesto	Aço inoxidável
Índice de reparabilidade	7.5/10

Perguntas frequentes - ZDF2015X ZANUSSI

Como instalar a máquina de lavar louça ZDF2015X?

Certifique-se de que o aparelho esteja nivelado e conectado corretamente à tomada de água e esgoto. Consulte o manual de instalação para mais detalhes.

Quais programas de lavagem tem?

Dispõe de programas Eco, Intensivo, Rápido, Automático e Pré-lavagem. Selecione de acordo com o nível de sujidade.

Como limpar o filtro?

Retire o filtro inferior, lave-o sob água corrente com uma escova macia e coloque-o novamente. Faça isso a cada 15 dias.

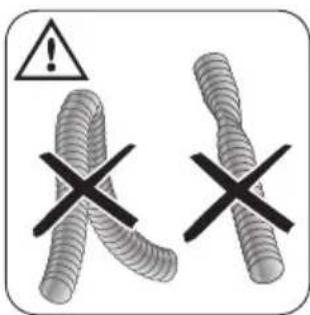

O que fazer se a máquina de lavar louça não escoa?

Verifique se a mangueira de escoamento não está obstruída ou dobrada. Também revise o filtro e a bomba de escoamento.

Como usar o início diferido?

Pressione o botão de início diferido até a hora desejada (máximo 24 horas). O aparelho iniciará automaticamente.

Que tipo de detergente usar?

Use detergente em pó, gel ou tabletes específicos para máquina de lavar louça. Ajuste a dose de acordo com a dureza da água.

Como ativar a segurança infantil?

Mantenha pressionados os botões de seleção de programa por 3 segundos até que apareça o ícone de cadeado.

Quando adicionar sal e abrilhantador?

Quando o indicador correspondente acender. Use sal especial para máquina de lavar louça e abrilhantador líquido.

O que significa o código de erro E1?

Indica um problema de enchimento de água. Verifique se a torneira está aberta e a mangueira de entrada não está obstruída.

Onde encontrar peças de reposição?

Pode adquirir peças originais em serviços técnicos autorizados ou lojas online especializadas. Indique o modelo ZDF2015X.

MANUAL DE UTILIZADOR ZDF2015X ZANUSSI

PT Manual de instruções 2 ES Manual de instrucciones 17

Máquina de lavar loiça Lavavajillas

USER MANUAL

Índice

Informações de segurança ____ 2
Painel de controlo ____ 3
Programas de lavagem ____ 4
Utilização do aparelho ____ 5
Regular o amaciador da água ____ 6
Utilização do sal para máquinas de lavar loiça ____ 7
Utilização do abrilhantador ____ 7
Carregar pratos e talheres ____ 8
Utilização do detergente ____ 9

Seleccionar e iniciar um programa de lavagem _ _ 10
Manutenção e limpeza ____ 11
O que fazer se... 12
Dados técnicos ____ 14
Preocupações ambientais ____ 14
Instalação ____ 14
Ligação à rede de abastecimento de água ____ 15
Ligação eléctrica ____ 16

Sujeito a alterações sem aviso prévio

Informações de segurança

Para sua segurança e funcionamento correcto da máquina, leia este manual cuidadosamente antes da instalação e utilização. Guarde sempre estas instruções com a máquina mesmo que seja transferida ou vendida. Os utilizadores devem conhecer por completo o funcionamento e as características de segurança da máquina.

Utilização correcta

• O aparelho foi concebido exclusivamente para utilização doméstica.
• Utilize apenas o aparelho para utensílios domésticos que são aplicáveis para máquinas de lavar loiça.
• Não coloque solventes no aparelho. Perigo de explosão.
• Coloque as facas e todas as peças com pontas afiadas no cesto dos talheres com a ponta virada para baixo. Caso contrário, coloque numa posição horizontal no cesto superior.
• Utilize apenas produtos específicos para máquinas de lavar loiça (detergente, sal, abrilhantador).
• Se abrir a porta enquanto o aparelho está em funcionamento, o vapor quente pode escapar. Perigo de queimaduras na pele.
• Não retire a loiça da máquina antes do final do programa de lavagem.
• Quando o programa de lavagem estiver concluído, desligue a ficha da tomada e feche a torneira de água.
• Apenas um técnico de assistência autorizado pode reparar este aparelho. Utilize apenas peças sobresse-lentes originais.

- Não execute reparações sozinho para evitar ferimentos e danos na máquina. Contacte sempre o centro de assistência.

Segurança geral

• A máquina não deve ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou que não possuam o conhecimento e a experiência necessários. Devem ser vigiadas ou receber formação para a utilização da máquina por parte de uma pessoa responsável pela sua segurança.
• Cumpra as instruções de segurança do fabricante do detergente da máquina de lavar a loiça para evitar queimaduras nos olhos, boca e garganta.
• Não beba água da máquina de lavar loiça. Os resíduos de detergente podem ficar na máquina.
• Feche sempre a porta quando não utilizar a máquina, para evitar ferimentos e para não tropeçar na porta aberta.
• Não se sente nem se apoie na porta aberta.

Segurança para crianças

• A máquina só pode ser utilizada por adultos. As crianças devem ser vigiadas para garantir que não brincam com a máquina.
• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Mantenha todos os detergentes numa área segura. Não permita que as crianças toquem nos detergentes.
• Mantenha as crianças afastadas da máquina quando a porta está aberta.

Instalação

• Certifique-se de que a máquina não está danificada devido ao transporte. Não ligue uma máquina danificada. Se necessário, contacte o fornecedor.
• Retire todo o material da embalagem antes da primeira utilização.
• Uma pessoa qualificada e competente tem de fazer a instalação eléctrica.
• Uma pessoa qualificada e competente tem de fazer a instalação da canalização.
• Não altere as especificações nem modifique este produto. Risco de ferimentos e danos na máquina.

- Não utilize a máquina:

• Se o cabo de alimentação eléctrica ou as mangueiras da água estiverem danificados,
  — se o painel de controlo, bancada ou zona do rodapé estiverem danificados, que permitam o acesso ao interior do aparelho.
  Contacte o centro de assistência local.

- Não perfure os lados da máquina para evitar danos nos componentes hidráulicos e eléctricos.

Advertência Cumpra cuidadosamente as instruções para as ligações eléctricas e hídricas.

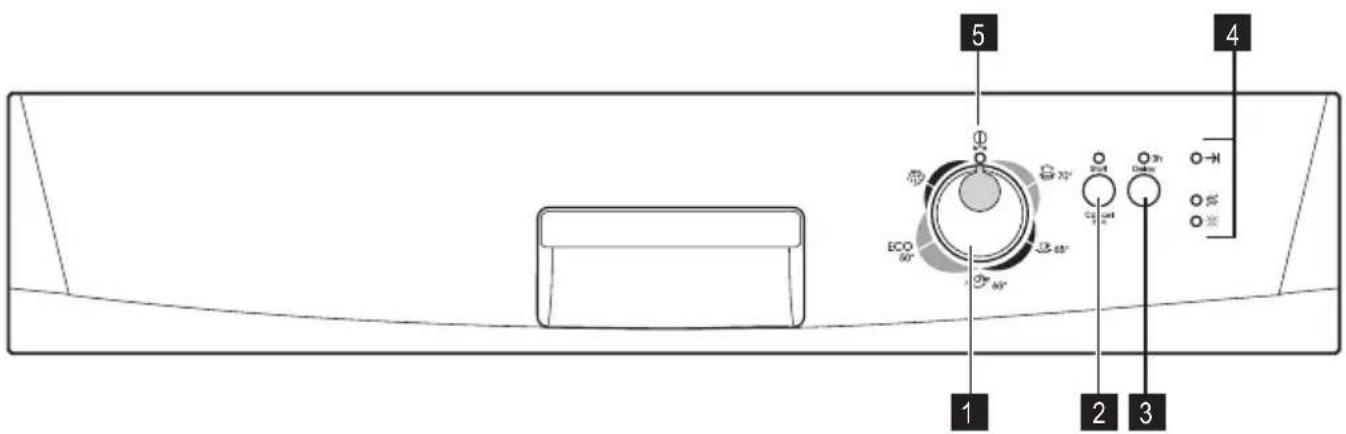

Painel de controlo

1 Selector de programas
2 Botão Iniciar/Cancelar (Start/Cancel)
3 Botão Início diferido (Delay)
4 indicadores luminosos
5 indicador luminoso On/Off

Fim do programa Acende-se quando o programa de lavagem está concluído. Funções

auxiliares:

• Nível do descalcificador de água.
• Um alarme se o aparelho tiver uma avaria.

Indicadores luminosos
Sal 1)S	O indicador luminoso acende-se quando é necessário encher o depósito de sal. Consulte o capítulo "Utilizar o sal para máquina de lavar loiça".Depois de encher o recipiente, o indicador luminoso de sal pode permanecer aceso durante algumas horas. Tal não tem um efeito indesejado no funcionamento do aparelho.
Abrilhantador 1)※	Acende-se quando é necessário encher com abrilhantador. Consulte o capítulo "Utilizar o abrilhantador".

1) Quando os depósitos de sal e/ou abrilhantador estão vazios, o respectivo indicador luminoso não se acende durante um programa de lavagem.

Selector de programas e indicador luminoso on/off

- Para definir um programa de lavagem, rode o selector de programas para a direita ou para a esquerda. O marcador de programa no selector de programas tem de estar em conformidade com um dos programas de lavagem no painel de controlo.

- O indicador luminoso On/Off acende-se (posição ON).

- Para regular a máquina para a posição "off", rode o selector de programas até o marcador de programa

estar em conformidade com o indicador luminoso on/off.

- 0 indicador luminoso On/Off apaga-se (posição OFF).

Tecla de início diferido

Utilize a tecla de início diferido para atrasar o início do programa de lavagem com um intervalo de 3 horas. Consulte "Definir e iniciar um programa de lavagem".

Programas de lavagem

Programas de lavagem

Programa	Grau de sujidade	Tipo de carga	Descrição programa
[W580]	Sujidade intensa	Pratos, talheres, tachos e panelas	Pré-lavagemLavagem principal até 70°C2 enxaguamentos intermédiosEnxaguamento finalSecar
[4T72]	Sujidade normal	Pratos, talheres, tachos e panelas	Pré-lavagemLavagem principal a 65°C2 enxaguamentos intermédiosEnxaguamento finalSecar
	Sujidade normal ou ligeira	Pratos e talheres	Lavagem principal a 65°CEnxaguamento final
	Sujidade normal Pratos e talheres		Pré-lavagemLavagem principal a 50°C1 enxaguamento intermédioEnxaguamento finalSecar
(SCOA)	Nenhum	Carga parcial (a completar mais tarde)	1 enxaguamento a frio (para evitar que os resíduos de alimentos fiquem entranhados).Este programa não requer o uso de detergen-te).

1) Este é o programa diário perfeito para limpar uma carga não total. Ideal para uma família de 4 pessoas que apenas pretendam colocar loiça e talheres do pequeno-almoço e jantar.
2) Programa de teste para os institutos de teste. Consulte o folheto fornecido em separado para os dados de teste.

Dados de consumo

Programa Duração do programa (em minutos)		Consumo de energia (em kWh)	Consumo de água (em litros)
	85-95 1,8-2,0 22-25
[TH2T]	105-115 1,5-1,7 23-25
	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

A pressão e a temperatura da água, as variações da alimentação de energia e a quantidade de pratos podem alterar estes valores.

Utilização do aparelho

Consulte as instruções especificadas para cada passo do procedimento.

1. Verifique se o nível do descalcificador de água está correcto para a dureza de água da sua área. Se necessário, regule o descalcificador de água.
2. Encha o recipiente de sal com sal para máquina de lavar loiça.
3. Encha o depósito de abrilhantador.

4. Coloque os talheres e os pratos na máquina de lavar loiça.

5. Defina o programa de lavagem correcto para o tipo de loiça e sujidade.

6. Encha o distribuidor de detergente com a quantidade correcta de detergente.
7. Inicie o programa de lavagem.

Se utilizar detergente em pastilhas consulte o capítulo "Utilizar o detergente".

Regular o amaciador da água

O descalcificador de água retira minerais e sais do fornecimento de água. Os minerais e os sais podem ter um efeito nocivo no funcionamento da máquina.

A dureza da água é medida em escalas equivalentes:

• Graus alemães (dH°),

• Graus franceses (°TH),

• mmol/l (milimol por litro - unidade internacional para a dureza da água),

• Clarke.

Ajuste o descalcificador de água para a dureza da água da sua área. Se necessário, contacte os serviços de abastecimento de água.

Dureza da água Regulação da dureza da água
°dH	°TH	mmol/l	Clarke	manualmente	electronicamente
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	11)	11)

1) Não é necessário utilizar sal.

i Tem de regular o descalcificador de água manual ou electronicamente.

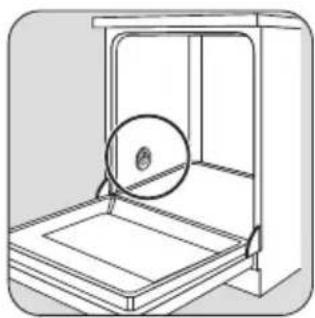

Ajuste manual

O aparelho é regulado na fábrica na posição 2.

Coloque o interruptor na posição 1 ou 2.

Ajuste electrónico

O descalcificador de água é regulado na fábrica no nível 5.

1. Mantenha premida a tecla iniciar/cancelar. Rode o selector de programas para a direita até o marcador de programa estar em conformidade com o primeiro programa de lavagem no painel de controlo.
2. Solte a tecla iniciar/cancelar quando o indicador luminoso on/off e o indicador luminoso iniciar/cancelar começam a piscar.

- Ao mesmo tempo, o indicador luminoso Fim pisca para mostrar o nível do descalcificador de água. Exemplo:

5 intermitências, pausa, 5 intermitências, pausa, etc... = nível 5

1. Prima a tecla iniciar/cancelar uma vez para aumentar o nível do descalcificador de água em um passo.

O indicador luminoso Fim mostra o novo nível.

1. Rode o selector de programas para a posição off para guardar a operação.

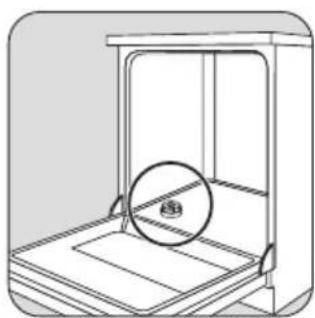

Utilização do sal para máquinas de lavar loiça

Cuidado Utilize apenas sal para máquinas de lavar loiça. Tipos de sal que não são aplicáveis para máquinas de lavar loiça causam danos no descalcificador de água.

Encha o depósito de sal com 1 litro de água (apenas a primeira operação).

i É normal que a água transborde do depósito de sal quando o enche com sal.

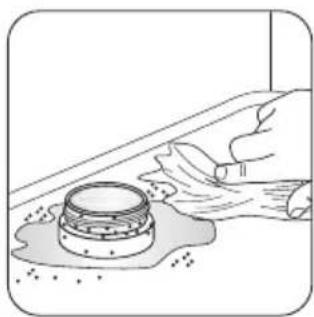

Certifique-se de que não existem grãos de sal fora do respectivo depósito. O sal que permanece no depósito durante algum tempo desgasta o depósito. É recomendável iniciar um programa de lavagem imedia-tamente após encher o depósito de sal. Isto evita que os grãos de sal derramados provoquem corrosão.

Se regular electronicamente o descalcificador de água para o nível 1, o indicador luminoso de sal não fica aceso.

Utilização do abrilhantador

Cuidado Utilize apenas abrilhantadores específicos para máquinas de lavar loiça.

Cuidado Não encha o distribuidor de abrilhantador com outros produtos (ex.: agente de limpeza para máquinas de lavar loiça, detergente líquido). Existe o risco de danificar a máquina.

Regular a dosagem de abrilhantador

O indicador de abrilhantador é regulado na fábrica na posição 3. Para aumentar ou diminuir a dosagem, consulte "O que fazer se..."

Carregar pratos e talheres

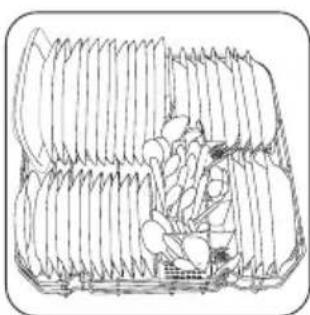

Sugestões e dicas úteis

Cuidado Utilize apenas o aparelho para utensílios domésticos que são aplicáveis para máquinas de lavar loiça.

Não utilize o aparelho para limpar objectos que podem absorver água (esponjas, panos domésticos, etc).

- Antes de carregar talheres e pratos, execute estes passos:

- Retire todos os resíduos e restos de alimentos.

- Amoleça os restos de comida queimada nos tachos.

- Enquanto coloca os talheres e pratos, execute estes passos:

- Coloque as peças ocas (por exemplo, chávenas, copos e panelas) com a abertura para baixo.

- Certifique-se de que a água não acumula no recipiente ou numa base funda.

- Certifique-se de que os talheres e os pratos não estão dentro uns dos outros.

- Certifique-se de que os talheres e os pratos não cobrem outros talheres e pratos.

- Certifique-se de que os copos não tocam noutros copos.

- Coloque pequenos objectos no cesto dos talheres.

- As peças de plástico e os tachos com revestimentos anti-aderentes podem reter gotas de água. As peças de plástico não secam tão bem como as peças de porcelana e de aço.

- Coloque as peças leves no cesto superior. Certifique-se de que as peças não se mexem.

Cuidado Certifique-se de que os braços aspersores se podem mover livremente antes de iniciar o programa de lavagem.

Advertência Feche sempre a porta depois de carregar e descarregar o aparelho. Uma porta aberta pode ser perigosa.

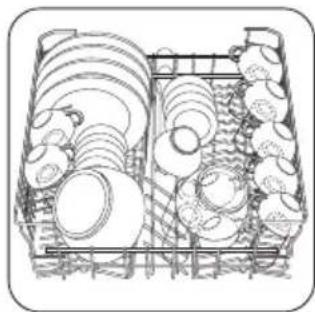

Coloque as travessas e as tampas grandes nas extremidades do cesto inferior.

2

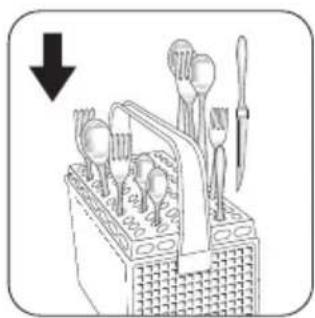

i Utilize a grelha para talheres. Se o tamanho dos talheres não permitir o uso da grelha para talheres, retire-a.

Disponha a loiça para permitir que a água atinja todas as superfícies.

Para peças maiores, levante as prateleiras para chávenas.

i Coloque os pratos na parte de trás do cesto superior. Incline-os para a frente.

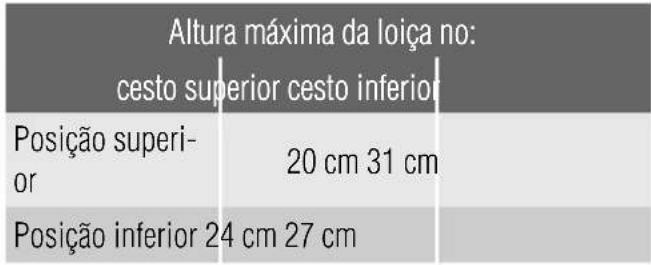

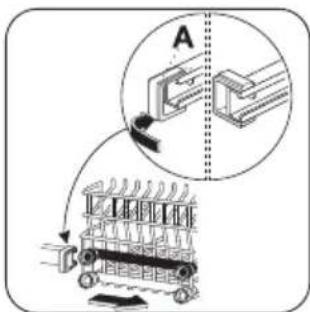

Ajustar a altura do cesto superior

Se colocar pratos grandes no cesto inferior, mova primeiro o cesto superior para a posição superior.

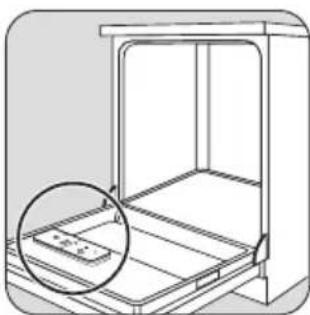

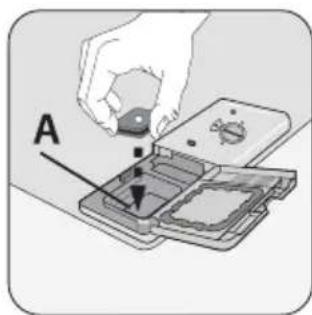

Utilização do detergente

i Utilize apenas detergentes (pó, líquido ou pastilha) aplicáveis para máquinas de lavar loiça.

Siga os dados na embalagem:

• dosagem recomendada pelo fabricante,
• recomendações de armazenamento.

Não utilize mais que a quantidade correcta de detergente para diminuir a poluição.

Advertência Ajuste a altura antes de carregar o cesto superior.

Execute estes passos para mover o cesto superior para a posição superior ou inferior:

1. Retire os travões frontais das calhas (A).
2. Retire o cesto.
3. Coloque o cesto na posição superior ou inferior.
4. Volte a colocar os travões frontais das calhas (A) nas suas posições iniciais.

Cuidado Se o cesto estiver na posição superior, não coloque chávenas nos suportes para chávenas.

Se utilizar um programa de lavagem com fase pré-lavagem, coloque mais detergente no compartimento de detergente de pré-lavagem ( B).

5

Utilização de pastilhas de detergente

Coloque a pastilha de detergente no distribuidor do detergente (A).

As pastilhas de detergente contêm:

• detergente,
• abrilhantador,
• outros agentes de limpeza.

Seleccionar e iniciar um programa de lavagem

Execute estes passos para regular e iniciar um programa de lavagem:

1. Feche a porta.
2. Rode o selector de programas para regular o programa de lavagem. Consulte o capítulo "Programas de lavagem".

3. O indicador luminoso Ligado/Desligado acende-se.

4. Prima o botão Iniciar/Cancelar.

5. O programa de lavagem inicia automaticamente.

6. O indicador luminoso Iniciar/Cancelar acende-se.

Execute estes passos para utilizar pastilhas de detergente:

1. Certifique-se de que as pastilhas de detergente são aplicáveis para a dureza da água. Siga as instruções do fabricante.
2. Não encha o recipiente de sal e o distribuidor de abrilhantador.

Não é necessário encher o compartimento do sal e o distribuidor de abrilhantador.

Execute estes passos quando os resultados de secagem não forem satisfatórios.

1. Encha o depósito de abrilhantador.
2. Regule a dosagem de abrilhantador para a posição 2.

Execute estes passos para utilizar novamente o pó detergente:

1. Encha o recipiente de sal e o distribuidor de abrilhantador.
2. Regule o descalcificador de água para o nível mais alto.
3. Execute um programa de lavagem sem loiça.
4. Regule o descalcificador de água. Consulte "Regular o descalcificador de água".
5. Regule a dosagem de abrilhantador.

As diferentes marcas de detergente dissolvem em tempos diferentes. Algumas pastilhas de detergente não têm os melhores resultados de limpeza durante programas de lavagem curtos. Utilize programas de lavagem longos quando utilizar pastilhas de detergente, de forma a retirar por completo o detergente.

Quando o programa de lavagem estiver em curso, não pode alterar o programa. Cancele o programa de lavagem.

Advertência Interrompa ou cancele um programa em curso apenas se for necessário.

Cuidado Abra a porta com cuidado. Pode ser libertado vapor quente.

Interromper um programa de lavagem

Abra a porta.

- O programa pára.

Fecha a porta.

- O programa continua a partir do ponto de interrupção.

Cancelar um programa de lavagem

- Mantenha premido o botão Iniciar/Cancelar até que o indicador luminoso de Iniciar/Cancelar se apague. O programa de lavagem é cancelado. Neste momento, pode executar estes passos:

1. Desligue o aparelho.
2. Regule um novo programa de lavagem.
   Encha o distribuidor de detergente com detergente antes de regular um novo programa de lavagem.

Regular e iniciar um programa de lavagem com início diferido

1. Regule um programa de lavagem.
2. Prima o botão de início diferido.

- O indicador luminoso do início diferido acende-se.

1. Prima o botão Iniciar/Cancelar.

- A contagem decrescente do início diferido inicia-se.

Quando a contagem decrescente estiver concluída, o programa de lavagem inicia automaticamente.

- O indicador luminoso do início diferido apaga-se.

Não abra a porta durante a contagem decrescente, para evitar a interrupção da mesma. Quando fechar

Manutenção e limpeza

Advertência Desligue a máquina antes de limpar os filtros.

Limpar os filtros

Importante Não utilize o aparelho sem os filtros. Certifique-se de que a instalação dos filtros está correcta. Uma instalação incorrecta irá causar resultados de lavagem insatisfatórios e danificar o aparelho.

novamente a porta, a contagem decrescente continuará a partir do ponto de interrupção.

Cancelar um início diferido:

1. Mantenha premido o botão Iniciar/Cancelar até que o indicador luminoso de Iniciar/Cancelar e de início diferido se apague.
2. Para iniciar o programa de lavagem, prima o botão Iniciar/Cancelar.

Fim do programa de lavagem

Desligue a máquina nestas condições:

• A máquina pára automaticamente.
• O indicador luminoso Fim acende-se.

Para obter os melhores resultados de secagem, mantenha a porta entreaberta durante alguns minutos antes de retirar a loiça.

Deixe a loiça arrefecer antes de a retirar da máquina. A loiça quente danifica-se facilmente.

Retirar a carga

• Primeiro, retire os itens do cesto inferior, de seguida, do cesto superior.
• Pode existir água nas partes laterais e na porta do aparelho. O aço inoxidável arrefece mais rapidamente do que a loiça.

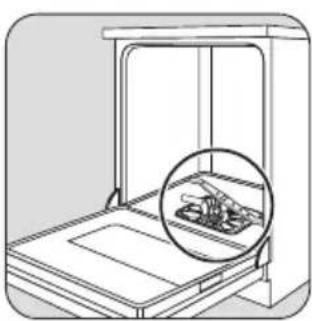

Limpe os filtros A, B e C debaixo de água corrente.

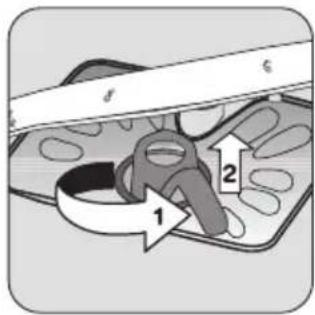

Para retirar os filtros B e C, rode o manípulo aprox. 1/4 de volta para a esquerda.

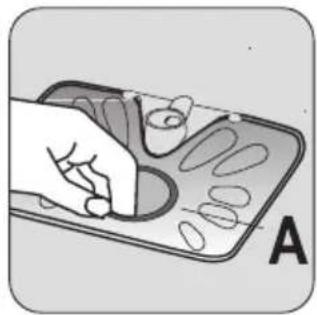

Retire o filtro plano A do fundo do aparelho.

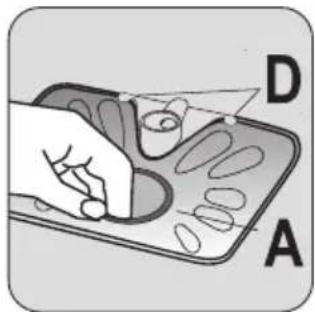

Coloque o filtro plano A no fundo do aparelho. Instale o filtro plano correctamente por baixo das duas guias D.

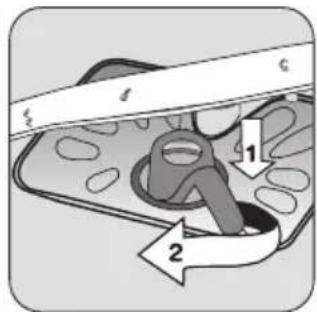

Coloque o sistema de filtros no lugar. Para bloquear o sistema de filtros rode o manipulo para a esquerda até bloquear.

O que fazer se...

O aparelho não arranca ou pára durante o funcionamento. Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o centro de assistência.

Importante Não retire os braços aspersores.

Se os orifícios dos braços aspersores ficarem obstruídos, retire a sujidade com um palito.

Limpeza externa

Limpe as superfícies externas da máquina e o painel de controlo com um pano suave humedecido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões ou solventes (acetona, tricloroetileno, etc...).

Precauções contra a formação de gelo

Cuidado Não instale a máquina num local onde a temperatura seja inferior a 0°C. O fabricante não é consável por danos devido a congelamento.

Se não for possível, esvazie a máquina e feche a porta. Desligue a mangueira de entrada de água e retire a água da mangueira de entrada de água.

Cuidado Desligue o aparelho antes de executar as seguintes acções de correção.

Código de avaria e mau funcionamento Possível causa e solução

• intermitência contínua do indicador luminoso iniciar/cancelar
• 1 intermitência do indicador luminoso Fim

A máquina de lavar loiça não se enche de água

• A torneira da água está obstruída ou com incrustações de calcário. Limpe a torneira da água.
• A torneira da água está fechada. Abra a torneira da água.
• O filtro na mangueira de entrada de água está bloqueado. Limpe o filtro.
• A ligação da mangueira de entrada de água não está correcta. A mangueira pode estar dobrada ou comprimida. Certifique-se de que a ligação está correcta.

Código de avaria e mau funcionamento Possível causa e solução
• intermitência contínua do indicador luminoso iniciar/cancelar• 2 intermitências do indicador luminoso FimA máquina de lavar loiça não escoa	• O sifão do lava-loiça está bloqueado.Limpe o sifão do lava-loiça.• A ligação da mangueira de escoamento de água não está correcta. A mangueira pode estar dobrada ou comprimida.Certifique-se de que a ligação está correcta.
• intermitência contínua do indicador luminoso iniciar/cancelar• 3 intermitências do indicador luminoso FimO dispositivo anti-inundação é accionado	• Feche a torneira de água e contacte o serviço de assistência.
O programa não arranca • A porta da máquina não está fechada.Feche a porta.• A ficha de alimentação eléctrica não está ligada.Ligue a ficha.• O fusível do contador está queimado.Substitua o fusível.• O início diferido está regulado.Cancel e o início diferido para iniciar o programa imediatamente.

Após a verificação, ligue a máquina. O programa continua a partir do ponto de interrupção. Se a avaria persistir, contacte o centro de assistência.

Estes dados são necessários para o ajudar rápida e correctamente:

• Modelo (Mod.)
• Número do produto (PNC)

- Número de série (S.N.)

Para estes dados, consulte a placa de características.

Escreva os dados necessários aqui:

Descrição do modelo : ......

Número do produto : ......

Os resultados de limpeza não são satisfatórios
A loiça não está lavada	O programa de lavagem seleccionado não é aplicável para o tipo de loiça e sujidade.Os cestos estão carregados incorrectamente e a água não atinge todas as superfícies.Os braços aspersores não rodam livremente devido à disposição incorrecta da loiça.Os filtros estão sujos ou não estão instalados correctamente.Utilizou pouco ou nenhum detergente.
Partículas de calcário na loiça • O	depósito de sal está vazio.O descalcificador de água está regulado para o nível errado.A tampa do depósito do sal não está bem fechada.
A loiça está molhada e baça • Não	utilizou abrilhantador.O distribuidor de abrilhantador está vazio.

Os resultados de limpeza não são satisfatórios

Há riscos, manchas esbranquiçadas ou uma película azulada nos copos e na loiça	• Reduza a dosagem de abrilhantador.
Sinais de gotas de água secas em copos e pratos	• Aumente a dose de abrilhantador.• A causa pode dever-se ao detergente.

Dados técnicos

Dimensões Largura cm 60
Altura cm 85
Profundidade cm 61
Ligação eléctrica - Tensão - Potência total - Fusível	São fornecidas informações sobre a ligação eléctrica na placa de características situada na extremidade interior da porta da máquina de lavar loiça.
Pressão do abastecimento da água Mínimo 0,5 bar (0,05 MPa)
Máximo 8 bar (0,8 MPa)
Capacidade Talheres completos 12

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Instalação

Advertência Certifique-se de que a ficha de alimentação eléctrica está desligada da tomada durante a instalação.

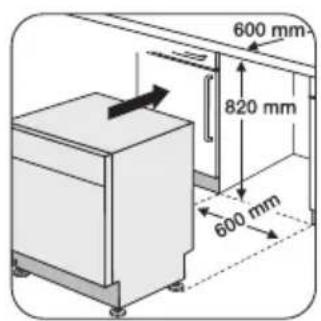

Instalação por baixo de um balcão

Coloque a máquina adjacente a uma torneira de água e uma saída de escoamento. Retire o tampo do aparelho

Os materiais da embalagem são ecológicos e podem ser reciclados. Os componentes de plástico estão identificados por marcas, por exemplo, >PE<, >PS<, etc. Elimine os materiais de embalagem no receptáculo adequado nas instalações de eliminação de resíduos da sua zona.

Advertência Para eliminar a máquina, siga o procedimento:

• Retire a ficha da tomada.
• Corte o cabo de alimentação eléctrica e a ficha de alimentação eléctrica e elimine-os.
• Elimine o fecho da porta. Isto evita que as crianças se fechem dentro da máquina e coloquem a vida em perigo.

para o instalar por baixo de um lava-loiça ou de uma bancada de cozinha. Certifique-se de que as dimensões da reentrância estão em conformidade com as dimensões dadas.

1

Ligação à rede de abastecimento de água

Mangueira de entrada de água

Ligue a máquina a um fornecimento de água quente (máx. 60°) ou fria.

Se a água quente for proveniente de fontes alternativas de energia mais ecológicas (por exemplo, painéis solares ou fotovoltaicos e eólicas), utilize um fornecimento de água quente pata diminuir o consumo de energia.

Ligue o tubo de entrada a uma torneira com uma rosca externa de 3/4".

Cuidado Não utilize mangueiras de ligação de um aparelho antigo.

A pressão da água tem de estar dentro dos limites (consulte o capítulo "Dados técnicos"). Certifique-se de que a autoridade de fornecimento de água lhe fornece a pressão média de água da sua área.

Certifique-se de que não existem dobras nas mangueiras da água e que estas não estão esmagadas ou entaladas. Rode a mangueira de entrada para a esquerda ou para a direita, consoante a instalação. Coloque a porca de bloqueio correctamente para evitar fugas de água.

Cuidado Não ligue o aparelho a canos novos ou canos que não sejam usados durante muito tempo.

Deixe a água correr durante alguns minutos e, depois, ligue a mangueira de entrada.

Instale o tampo no aparelho se pretender usar a máquina de lavar loiça como aparelho de instalação livre.

O rodapé do aparelho de livre instalação não é ajustável.

Regular o nível da máquina

Certifique-se de que a máquina está nivelada para fechar e vedar a porta correctamente. Se o nível da máquina estiver correcto, a porta não fica presa nas partes laterais do armário. Se a porta não fechar correctamente, desaperte ou aperte os pés ajustáveis até a máquina estar nivelada.

Mangueira de escoamento da água

Ligue a mangueira de es- coamento de água ao sifão do lava-loiça.

O diâmetro interior não pode ser inferior ao diâmetro da mangueira.

Se ligar a mangueira de escoamento da água a um sifão por baixo do lava-loiça, retire a membrana de plástico (A). Se não retirar a membrana, os alimentos podem bloquear o sifão da mangueira de escoamento.

Ligação eléctrica

Advertência O fabricante não é responsável se não seguir estas precauções de segurança.

Ligue a máquina à terra de acordo com as precauções de segurança.

Certifique-se de que a tensão nominal e o tipo de alimentação na placa de características estão em conformidade com a tensão e a alimentação do fornecimento de energia local.

Utilize sempre uma tomada correctamente instalada e à prova de choques eléctricos.

Cuidado Certifique-se de que as uniões de água estão estanques para evitar fugas de água.

Não utilize fichas de contactos múltiplos, conectores e cabos de extensão. Existe um risco de incêndio.

Não substitua o cabo de alimentação eléctrica sozinho.

Contacte o centro de assistência.

Certifique-se de que a ficha de alimentação eléctrica está acessível após a instalação.

Não puxe o cabo de alimentação eléctrica para desligar a máquina. Puxe sempre pela ficha.

Índice de materias

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite: www.zanussi.pt
