ZDF2015X - Lavavajillas ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Zanussi
Modelo	ZDF2015X
Capacidad	12 cubiertos
Anchura	60 cm
Altura	85 cm
Profundidad	60 cm
Peso	40 kg
Alimentación	220-240 V, 50 Hz
Consumo de energía anual	290 kWh
Consumo de agua por ciclo	11 L
Eficiencia energética	A+
Nivel de ruido	49 dB
Programas de lavado	Eco, Intensivo, Rápido, Automático, Prelavado
Función de inicio diferido	Sí, hasta 24 horas
Seguro infantil	Sí
Indicador de sal y abrillantador	Sí
Filtro autolimpiante	Sí
Material del cesto	Acero inoxidable
Índice de reparabilidad	7.5/10

Preguntas frecuentes - ZDF2015X ZANUSSI

¿Cómo instalar el lavavajillas ZDF2015X?

Asegúrese de que el aparato esté nivelado y conectado correctamente a la toma de agua y desagüe. Consulte el manual de instalación para más detalles.

¿Qué programas de lavado tiene?

Dispone de programas Eco, Intensivo, Rápido, Automático y Prelavado. Seleccione según el nivel de suciedad.

¿Cómo limpiar el filtro?

Retire el filtro inferior, lávelo bajo agua corriente con un cepillo suave y vuelva a colocarlo. Hágalo cada 15 días.

¿Qué hacer si el lavavajillas no desagua?

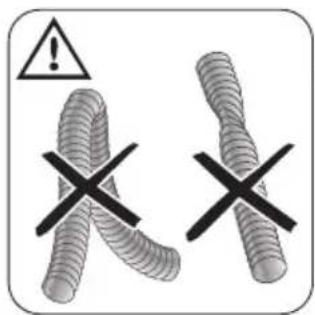

Verifique que la manguera de desagüe no esté obstruida o doblada. También revise el filtro y la bomba de desagüe.

¿Cómo usar el inicio diferido?

Presione el botón de inicio diferido hasta la hora deseada (máximo 24 horas). El aparato iniciará automáticamente.

¿Qué tipo de detergente usar?

Use detergente en polvo, gel o tabletas específicas para lavavajillas. Ajuste la dosis según la dureza del agua.

¿Cómo activar el seguro infantil?

Mantenga presionados los botones de selección de programa durante 3 segundos hasta que aparezca el icono de candado.

¿Cuándo añadir sal y abrillantador?

Cuando se encienda el indicador correspondiente. Use sal especial para lavavajillas y abrillantador líquido.

¿Qué significa el código de error E1?

Indica un problema de llenado de agua. Compruebe que el grifo esté abierto y la manguera de entrada no esté obstruida.

¿Dónde encontrar piezas de repuesto?

Puede adquirir piezas originales en servicios técnicos autorizados o tiendas online especializadas. Indique el modelo ZDF2015X.

MANUAL DE USUARIO ZDF2015X ZANUSSI

Indicadores luminosos

Execute estes passos para encher o distribuidor do abrilhantador:

Número de série : ......

Información sobre seguridad	17
Panel de mandos	18
Programas de lavado	19
Uso del aparato	20
Ajuste del descalcificador de agua	20
Uso de sal para lavavajillas	21
Uso de abrillantador	22
Carga de cubiertos y vajilla	23
Uso de detergente	24

Selección e inicio de un programa de lavado _ _ _	25
Mantenimiento y limpieza _ _ _ _ _ _ _ _ _	26
Qué hacer si... _ _ _ _ _ _ _ _ _ _ _ _	27
Datos técnicos _ _ _ _ _ _ _ _ _ _ _	29
Aspectos medioambientales _ _ _ _ _ _ _ _ _	29
Instalación _ _ _ _ _ _ _ _ _ _ _	30
Conexión de agua _ _ _ _ _ _ _ _ _ _	30
Conexión eléctrica _ _ _ _ _ _ _ _ _ _	31

Salvo modificaciones

Información sobre seguridad

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual. Conserve siempre estas instrucciones con el aparato, aunque lo cambie de lugar o lo venda. Los usuarios deben conocer a la perfección el funcionamiento y las características de seguridad del aparato.

Uso correcto

• Este aparato se ha diseñado exclusivamente para uso doméstico.
• Utilice el aparato exclusivamente para el lavado de utensilios del hogar adecuados para lavavajillas.
• No introduzca disolventes en el aparato. Riesgo de explosión.
• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con la punta hacia abajo. Si no lo hace así, colóquelos en posición horizontal en el cesto superior.
• Utilice exclusivamente productos de marca (detergente, sal y abrillantador) adecuados para lavavajillas.
• Si abre la puerta con el aparato en marcha, puede salir vapor caliente. Riesgo de quemaduras de piel.
• No retire platos del lavavajillas antes de que finalice el programa de lavado.
• Cuando el programa de lavado haya concluido, desenchufe el cable de la toma de pared y cierre el grifo.
• Este aparato sólo debe ser reparado por un técnico del servicio oficial. Utilice sólo recambios originales.
• Para evitar lesiones personales y daños al aparato, no intente repararlo por sus medios. Póngase siempre en contacto con el Centro de Servicio técnico.

Instrucciones generales de seguridad

• Las personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, no deben utilizar el electrodoméstico. Sólo podrán utilizarlo bajo la supervisión o instrucción de la persona responsable de su seguridad.
• Siga las instrucciones de seguridad respecto al detergente para lavavajillas suministradas por el fabricante para evitar quemaduras en ojos, boca y garganta.
• No beba el agua del lavavajillas. Podría haber restos de detergente en el aparato.
• Cierre siempre la puerta del aparato cuando no lo utilice, para evitar que las personas sufran lesiones o tropiecen con la puerta abierta.
• No se siente ni se ponga de pie sobre la puerta abierta.

Seguridad de los niños

• Este aparato sólo puede ser utilizado por adultos. Es necesario supervisar a los niños para evitar que jueguen con el aparato.
• Mantenga todos los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Mantenga los detergentes en un lugar seguro. No permita que los niños toquen los detergentes.
• Mantenga a los niños alejados del aparato cuando la puerta esté abierta.

Instalación

- Compruebe que el aparato no ha sufrido daños en el transporte. No conecte el aparato si está dañado. Si es necesario, contacte al proveedor.

• Retire todo el material de embalaje antes del primer uso.
• La instalación eléctrica de este aparato debe estar a cargo de un profesional cualificado y competente.
• La instalación de fontanería de este aparato debe estar a cargo de un profesional cualificado y competente.
• No altere las especificaciones ni modifique este producto. Existe el riesgo de lesiones personales y de daños para el aparato.
• No utilice el aparato:

• si el cable de alimentación o los tubos de agua están dañados,

• si el panel de mandos, la superficie superior o la zona inferior (base) presentan daños, de modo que pudiera accederse fácilmente al interior del aparato. Póngase en contacto con el Centro de Servicio técnico.

• No perfore los lados del aparato para no producir daños en los componentes hidráulicos y eléctricos.

Advertencia Siga atentamente las instrucciones sobre las conexiones eléctricas y de agua.

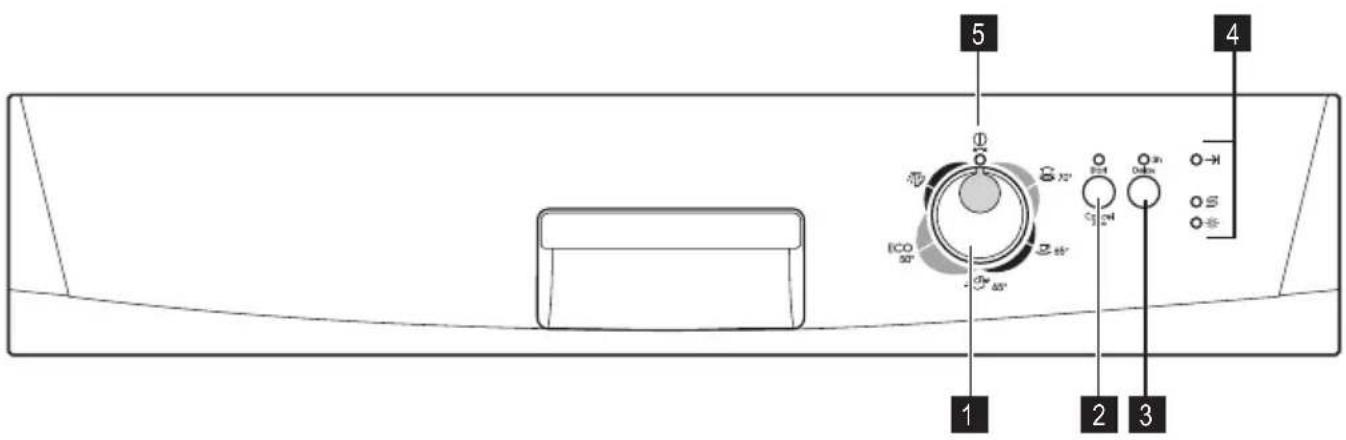

Panel de mandos

1 Mando de programas
2 Tecla de inicio/cancelación (Start/Cancel)
3 Tecla de inicio diferido (Delay)
4 indicadores luminosos
5 indicador luminoso de encendido/apagado

Indicadores luminosos
Fin de programa Se enciende cuando finaliza el programa de lavado. Funciones auxiliares:• nivel del descalcificador de agua.• alarma en caso de fallo de funcionamiento.
Sal 1)S	Se enciende cuando es necesario llenar el distribuidor de sal. Consulte el capítulo 'Utilización de sal para lavavajillas'.Después de llenar el recipiente, el indicador de sal permanece encendido durante algunas horas. Esto no tiene efecto negativo alguno en el funcionamiento del aparato.
abrillantador 1)※	Se enciende cuando es necesario llenar el distribuidor de abrillantador. Consulte el capítulo 'Utilización del abrillantador'.

1) Si los recipientes de sal o abrillantador están vacíos, el indicador correspondiente no se encienden durante el programa de lavado.

Mando de programas e indicador luminoso de encendido/apagado

- Para seleccionar un programa de lavado, gire el mando de programas a derecha o izquierda. El indicador de programa, situado en el mando, se debe corresponder con el programa de lavado que se indica en el panel de mandos.

- Se enciende el indicador luminoso de encendido/apagado (posición ON)

- Para apagar el aparato, gire el mando de programas hasta que el indicador de programa coincida con el indicador luminoso de encendido/apagado.

- Se apaga el indicador luminoso de encendido/apagado (posición OFF).

Tecla de inicio diferido

Utilice la tecla de inicio diferido para retrasar hasta 3 horas el comienzo del programa de lavado. Consulte 'Selección e inicio de un programa de lavado con inicio diferido'.

Programas de lavado

Programas de lavado

Programa	Grado de suciedad	Tipo de carga Descripción del programa
	Gran suciedad	Vajilla, cubertería, cacerolas y sartenes	PrelavadoLavado principal de hasta 70 °C2 aclarados intermediosAclarado finalSecado
	Suciedad normal	Vajilla, cubertería, cacerolas y sartenes	PrelavadoLavado principal de hasta 65 °C2 aclarados intermediosAclarado finalSecado
[YYG]	Suciedad normal o ligera	Vajilla y cubertería	Lavado principal de hasta 65 °CAclarado final
[5CTT]	Suciedad normal	Vajilla y cubertería	PrelavadoLavado principal de hasta 50 °C1 aclarado intermedioAclarado finalSecado

Programa	Grado de suciedad	Tipo de carga Descripción del programa
	Cualquiera	Carga parcial (se completará a lo largo del día)1 aclarado en frío (para evitar que se peguen los restos de comida).Este programa no requiere el uso de deter-gente.

1) Este es el programa diario perfecto para cargas incompletas. Adecuado para las necesidades de una familia de cuatro personas que sólo necesita cargar la vajilla y la cubertería del desayuno y la comida.

2) Programa de prueba para organismos de control. Para obtener información sobre los datos de prueba, consulte el folleto aparte suministrado.

Valores de consumo

Programa Duración del programa en minutos		Consumo de energía (en kWh)	Consumo de agua (en litros)
	85-95 1,8-2,0 22-25
[TDGS]	105-115 1,5-1,7 23-25
	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

La presión y temperatura del agua, así como de las variaciones del suministro de energía y la cantidad de platos, pueden cambiar estos valores.

Uso del aparato

Consulte las instrucciones siguientes para cada paso del procedimiento:

1. Haga una prueba para verificar si el nivel de descalcificador de agua es correcto para la dureza del agua de su zona. Si es necesario, ajuste el descalcificador de agua.
2. Llene el recipiente de sal con sal para lavavajillas.
3. Cargue el distribuidor de líquido abrillantador.
4. Cargue los cubiertos y la vajilla en el lavavajillas.

Ajuste del descalcificador de agua

El descalcificador elimina los minerales y sales del suministro de agua. Los minerales y sales pueden tener un efecto negativo en el funcionamiento del aparato.

La dureza del agua se mide en escalas equivalentes:

• Grados alemanes (dH°).

• Grados franceses (°TH).

• Seleccione el programa de lavado adecuado para el tipo y suciedad de la carga.

• Llene el distribuidor de detergente con la cantidad de detergente adecuada.
• Inicie el programa de lavado.

Si utiliza pastillas de detergente, consulte "Uso de detergente".

• mmol/l (milimol por litro, unidad internacional de la dureza del agua).
• Clarke.

Ajuste el descalcificador de agua según la dureza del agua de su zona. Si es necesario, solicite información a la compañía local de suministro de agua.

Dureza del agua Ajuste de dureza del agua
°dH	°TH	mmol/l	Clarke	manualmente	electrónicamente
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) No es necesario utilizar sal.

El descalcificador de agua se debe ajustar manual o electrónicamente.

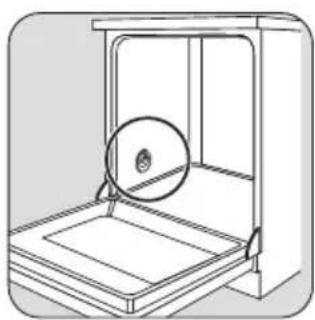

Ajuste manual

El aparato se ajusta en fábrica en la posición 2.

Sitúe el conmutador en la posición 1 o 2.

Ajuste electrónico

El descalcificador de agua se ajusta en fábrica en la posición 5.

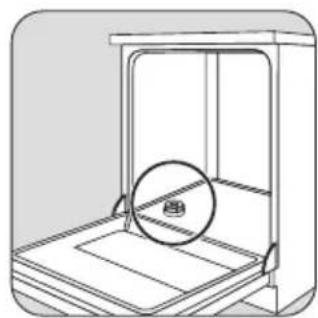

Uso de sal para lavavajillas

Precaución Utilice exclusivamente sal específica para lavavajillas. El uso de cualquier otro tipo de sal no específico para lavavajillas puede causar daños al descalcificador de agua.

1. Mantenga pulsada la tecla de inicio/cancelación. Gire el mando de programas a la derecha hasta que el indicador de programa coincida con el primer programa de lavado del panel de mandos.
2. Suelte la tecla de inicio/cancelación cuando los indicadores luminosos de encendido/apagado e inicio/cancelación empiecen a parpadear.

- Al mismo tiempo, el indicador de finalización parpadea para mostrar el nivel del descalcificador de agua.

Ejemplo:

5 parpadeos, pausa, 5 parpadeos, pausa, etc. = nivel 5

1. Pulse la tecla de inicio/cancelación una vez para aumentar un incremento el nivel de descalcificador de agua.

El indicador de finalización muestra el nuevo nivel.

1. Gire el mando de programas a la posición de desconexión para memorizar el nuevo dato.

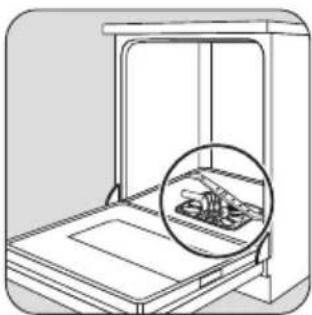

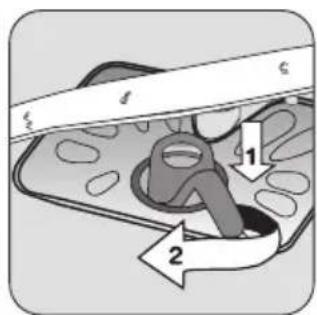

Vierta un (1) litro de agua en el depósito de sal (sólo antes de cargar la sal por primera vez).

No se preocupe si el agua rebosa al cargar el depósito con sal; es normal que ocurra.

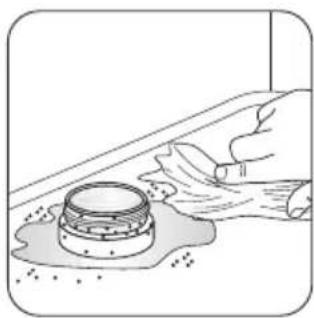

Asegúrese de que no haya ningún grano de sal fuera del compartimento de la sal. La sal que permanece en la cuba durante un tiempo la acaba perforando. Se recomienda iniciar un programa de lavado justo después de llenar el depósito de sal. Esto evita la corrosión por la sal derramada.

Ajuste electrónicamente el nivel del descalcificador en 1; el indicador luminoso de la sal se apaga.

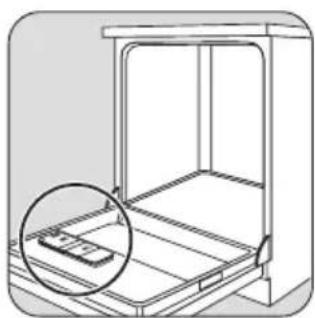

Uso de abrillantador

Precaución Utilice exclusivamente abrillantador de marca para lavavajillas.

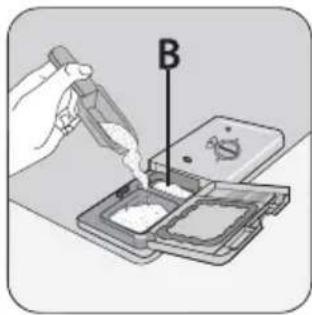

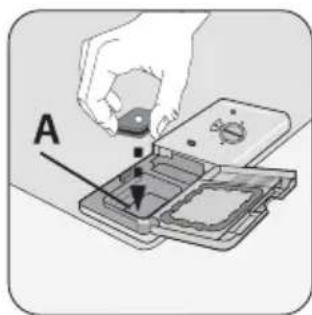

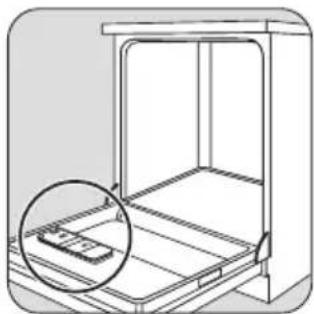

Siga estos pasos para llenar el distribuidor de abrillantador:

Precaución No llene el distribuidor de abrillantador con otro producto (por ej., agente limpiador de lavavajillas o detergente líquido). Podría dañar el aparato.

Ajuste de la cantidad de abrillantador

El selector de abrillanta- dor se ajusta en fábrica en la posición 3. Para aumentar o reducir la dosificación, consulte "Qué puede hacer..."

Carga de cubiertos y vajilla

Consejos útiles

Precaución Utilice el aparato exclusivamente con utensilios del hogar adecuados para lavavajillas.

No utilice el aparato para lavar objetos que absorban agua (esponjas, paños de limpieza, etc.).

• Antes de cargar cubiertos y vajilla, siga estos pasos:
• Elimine todos los restos de comida y desechos.
• Ablande los restos de comida pegada de las cazuelas.
• Al cargar cubiertos y vajilla, siga estos pasos:
• Coloque los objetos huecos (tazas, copas y cazuelas) boca abajo.
• Cerciórese de que el agua no se acumule en el recipiente ni en los fondos.
• Compruebe que cubiertos y platos no quedan colocados unos dentro de otros.
• Compruebe que cubiertos y platos no quedan solapados entre sí.
  – Cerciórese de que las copas no se toquen entre sí.

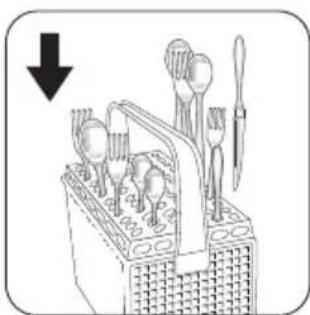

• Coloque los objetos pequeños en el cesto de los cubiertos.

• Los objetos de plástico y las sartenes con revestimiento antiadherente tienden a retener gotas de agua. Los objetos de plástico no se secan tan bien como los de porcelana y de acero.

• Coloque los objetos ligeros en el cesto superior. Compruebe que los objetos no se mueven.

Precaución Antes de iniciar un programa de lavado, compruebe que los brazos aspersores giran sin obstrucción.

Advertencia Después de cargar o descargar el aparato, cierre siempre la puerta. La puerta abierta puede ser peligrosa.

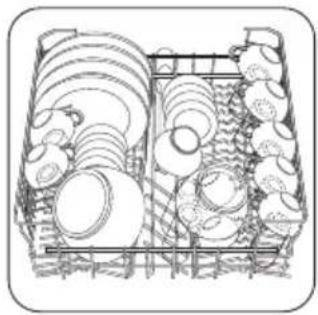

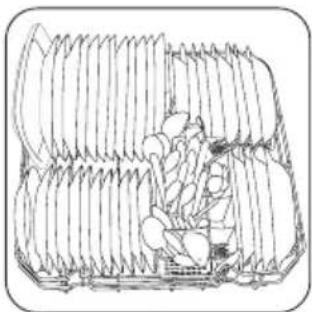

Ordene los platos y las tapas grandes en el borde del cesto inferior.

i Utilice la rejilla para cubiertos. Si el tamaño de los cubiertos no permite utilizar la rejilla, retírela.

Ordene los objetos de modo que el agua llegue a todas las superficies.

Para los objetos más al- tos, pliegue los estantes para tazas hacia arriba.

No coloque platos en las tres primeras secciones de la parte frontal del cesto superior. Compruebe que los platos se inclinan hacia delante.

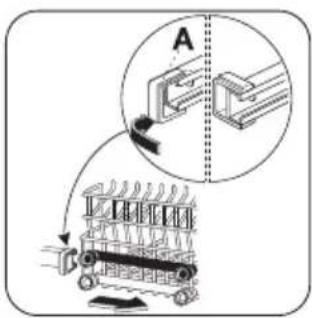

Ajuste de la altura del cesto superior

Si coloca platos grandes en el cesto inferior, desplace primero el cesto superior a una posición más elevada.

Advertencia Ajuste la altura antes de cargar el cesto superior.

Altura máxima de platos en: cesto superior cesto inferior
Posición supe- rior	20 cm 31 cm

Uso de detergente

i Utilice sólo detergentes adecuados (en polvo, líquido o en pastillas) para lavavajillas.

Siga las instrucciones del fabricante indicadas en el envase:

• Dosis recomendada por el fabricante.
• Consejos sobre almacenamiento.

No utilice más de la cantidad correcta de detergente para proteger el medio ambiente.

Altura máxima de platos en: cesto superior cesto inferior
Posición infe- rior	24 cm 27 cm

Siga estos pasos para desplazar el cesto superior a la posición superior o inferior:

1. Desplace los topes de las guías delanteras (A) hacia fuera.
2. Tire del cesto hacia fuera.
3. Coloque el cesto en la posición superior o inferior.
4. Vuelva a colocar los topes de las guías (A) en su posición inicial.

Precaución Si el cesto se encuentra en la posición superior, no coloque tazas en los estantes para tazas.

Llene el distribuidor de detergente ( A).

4

Si utiliza un programa de lavado con fase de prelavado, coloque más detergente en el compartimento de detergente para prelavado ( B).

5

Uso de pastillas de detergente

Coloque la pastilla de detergente en el distribuidor de detergente (A).

Las pastillas de detergente contienen:

• detergente

• abrillantador
• otros agentes de limpieza.

Siga estos pasos para utilizar pastillas de detergente:

1. Compruebe que las pastillas de detergente son adecuadas para la dureza del agua. Consulte las instrucciones del fabricante.
2. Seleccione los ajustes más bajos de dureza del agua y de dosis de abrillantador.

No es necesario llenar el depósito de sal ni el distribuidor de abrillantador.

Siga estos pasos si el resultado del secado no es satisfactorio:

1. Llene el distribuidor de líquido abrillantador.
2. Ajuste la cantidad de abrillantador en la posición 2.

Siga estos pasos para utilizar otra vez detergente en polvo:

1. Llene los recipientes de sal y de abrillantador.
2. Ajuste el descalcificador de agua al nivel máximo.
3. Ejecute un programa de lavado con el aparato vacío.
4. Ajuste el descalcificador de agua. Consulte el capítulo 'Ajuste del descalcificador de agua'.
5. Ajuste la cantidad de abrillantador.

Las distintas marcas de detergente no tardan lo mismo en disolverse. Algunas pastillas de detergente no ofrecen los mejores resultados de limpieza en los programas de lavado breves. Si utiliza pastillas de detergente, emplee programas de lavado prolongados para eliminar por completo los restos de detergente.

Selección e inicio de un programa de lavado

Siga estos pasos para ajustar e iniciar un programa de lavado:

1. Cierre la puerta.

2. Gire el mando de programas para ajustar el programa de lavado. Consulte el capítulo 'Programas de lava-do'.

- Se enciende el indicador luminoso de encendido/apagado.

1. Pulse la tecla de inicio/cancelación.

2. El programa de lavado se inicia de manera automática.

3. Se enciende el indicador de inicio/cancelación.

Una vez iniciado, no es posible cambiar el programa de lavado en marcha. Cancele el programa de la- vado.
Advertencia Interrumpa o cancele un programa de lavado sólo si es necesario.
Precaución Abra la puerta con cuidado. Puede salir vapor caliente.

Interrupción de un programa de lavado

Abra la puerta.

- El programa se detiene.

Cierre la puerta.

- El programa continúa a partir del punto en que se interrumpió.

Cancelación de un programa de lavado

- Mantenga pulsada la tecla de inicio/cancelación hasta que se apague su indicador luminoso. El programa de lavado se ha cancelado. En ese momento puede realizar estas operaciones:

1. Apagar el aparato.
2. Seleccionar otro programa de lavado. Llenar el distribuidor de detergente antes de ajustar un nuevo programa de lavado.

Ajuste e inicio de un programa de lavado con inicio diferido

1. Ajuste un programa de lavado.
2. Pulse la tecla de inicio diferido.
3. Se enciende el indicador de inicio diferido.
4. Pulse la tecla de inicio/cancelación.
5. Comienza la cuenta atrás para el inicio diferido. El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás.
6. Se apaga el indicador de inicio diferido.
   No abra la puerta del lavavajillas durante la cuenta atrás para que no se interrumpa el proceso. Al cerrar

Mantenimiento y limpieza

Advertencia Apague el aparato antes de limpiar los filtros.

Limpieza de los filtros

Importante No utilice el aparato sin filtros. Compruebe que los filtros están bien colocados. Su instalación incorrecta provocará resultados de lavado insatisfactorios y dañará el aparato.

la puerta de nuevo, la cuenta atrás continuará desde el punto en que se haya interrumpido.

Cancelación del inicio diferido:

1. Mantenga pulsada la tecla de inicio/cancelación hasta que se apaguen el indicador de inicio/cancelación y el indicador de inicio diferido.
2. Pulse la tecla de inicio/cancelación para comenzar el programa de lavado.

Finalización del programa de lavado

Apague el aparato en estos casos:

- El aparato se detiene automáticamente. - Se enciende el indicador de fin de programa.

Para mejorar los resultados del secado, mantenga la puerta entreabierta durante unos minutos antes de retirar la vajilla.

Espere a que la vajilla se enfríe antes de retirarla del aparato. Los platos calientes se dañan con facilidad.

Extracción de la carga

- Retire primero los objetos del cesto inferior y a continuación los del superior. - Puede haber restos de agua en los lados y en la puerta del aparato. El acero inoxidable se enfría con mayor rapidez que los platos.

Limpie a fondo los filtros A, B y C bajo el agua corriente.

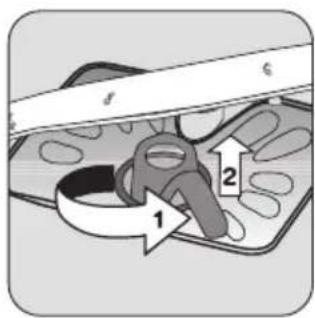

Para extraer los filtros B y C, gire el asa aproximadamente 1/4 a la izquierda.

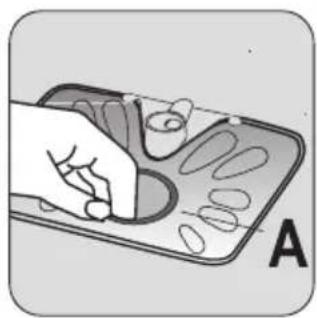

Extraiga el filtro plano A de la base del aparato.

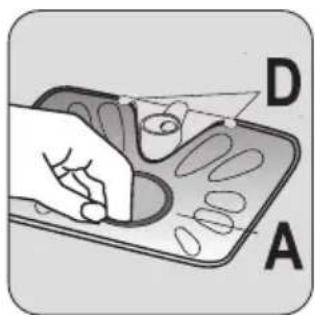

Coloque el filtro plano A en la base del aparato. Instale el filtro plano debajo de las dos guías D.

Coloque el sistema de filtro en su posición. Para bloquear el sistema de filtro, gire el asa a la derecha hasta que encaje en su posición.

Qué hacer si...

El aparato no se pone en marcha o se detiene durante el funcionamiento.

Si existe un desperfecto, intente corregirlo. Si no logra solucionar el problema, póngase en contacto con el Centro de Servicio técnico.

Importante No extraiga los brazos aspersores.

Si los orificios de los brazos aspersores están obstruidos, elimine la suciedad con un palillo.

Limpieza del exterior

Limpie las superficies externas de la máquina y del panel de mandos con un paño suave y húmedo. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos ni disolventes (acetona, tricloroetileno, etc.).

Precauciones contra la congelación

Precaución No instale el aparato en un lugar donde la temperatura descienda por debajo de 0 °C. El cante no se hace responsable de daños producidos el hielo.

Si no es posible evitarlo, vacíe el aparato y cierre la puerta. Desconecte el tubo de entrada de agua y haga salir el agua que pueda contener.

Precaución Apague el aparato antes de llevar a cabo las acciones de corrección recomendadas.

Código de error y fallo de funcionamiento Causa y soluciones posibles
parpadeo continuo del indicador de inicio/cancelación1 parpadeo del indicador de finalizaciónEl lavavajillas no carga agua	El grifo está bloqueado o tiene incrustaciones calcáreas.Limpie el grifo.El grifo está cerrado.Abra el grifo.El filtro del tubo de entrada de agua está obstruido.Limpie el filtro.La conexión del tubo de entrada de agua no es correcta. El tubo podría estar doblado o aplastado.Compruebe que la conexión es correcta.
parpadeo continuo del indicador de inicio/cancelación2 parpadeos del indicador de finalizaciónEl lavavajillas no desagua	El sumidero está obstruido.Limpie el sumidero.La conexión del tubo de desagüe no es correcta. El tubo podría estar doblado o aplastado.Compruebe que la conexión es correcta.
parpadeo continuo del indicador de inicio/cancelación3 parpadeos del indicador de fin de programaEl dispositivo antiinundación está funcionando	Cierre el grifo y póngase en contacto con el Centro de servicio técnico.
El programa no se inicia • La puerta del aparato no está cerrada.Cierre la puerta.El enchufe no está bien conectado.Conecte bien el enchufe.Se ha quemado el fusible de la caja de fusibles de la vivienda.Cambie el fusible.El inicio diferido está activado.Cancle el inicio diferido para que el programa comience de inmediato.

Después de la comprobación, encienda el aparato. El programa continúa a partir del punto en que se interrumpió. Si reaparece el fallo de funcionamiento, llame al Centro de servicio técnico. Estos datos son necesarios para poder ayudarle de manera rápida y correcta:

• Modelo (Mod.)

• Número del producto (PNC)

• Número de serie (S.N.)
  Para conocer esos datos, consulte la placa de datos técnicos.
  Escriba aquí los datos necesarios:
  Descripción del modelo: ......
  Número del producto: ......
  Número de serie: ......

Los resultados de limpieza no son satisfactorios
La vajilla no está limpia	El programa de lavado seleccionado no es adecuado para el tipo y la suciedad de la carga.Los cestos se han cargado de manera incorrecta y el agua no llega a todas las superficies.Los brazos aspersores no giran libremente por la disposición incorrecta de la carga.Los filtros están sucios o instalados de forma incorrecta.Se ha utilizado poco o ningún detergente.
Depósitos de cal en la vajilla • El recipiente de sal está vacío.	Se ha ajustado un nivel de descalcificador incorrecto.La tapa del recipiente de sal no está bien cerrada.
La vajilla aparece mojada y des-lucida	No se utilizó abrillantador.El distribuidor de abrillantador está vacío.
Se ven rayas, puntos blancos o una película azulada en copas y platos	Reduzca la cantidad de abrillantador.
Señales de gotas de agua secas en copas y platos	Aumente la dosis de abrillantador.La causa podría ser el detergente.

Datos técnicos

Medidas Ancho (cm) 60
Alto (cm) 85
Fondo (cm) 61
Conexión eléctrica - Voltaje - Potencia total - Fusible	Los datos de la conexión eléctrica se indican en la placa de datos técnicos, situada en el borde interno de la puerta del lavavajillas.
Presión del suministro de agua Mínima	0,5 bares (0,05 MPa)
Máxima 8 bares (0,8 MPa)
Capacidad Cubiertos 12

Aspectos medioambientales

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su

reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este

producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Los materiales de embalaje son ecológicos y se pueden reciclar. Los componentes plásticos se identifican con marcas, por ej. >PE<, >PS<, etc. Deseche los materiales de embalaje en los contenedores de uso público destinados a tal efecto.

Instalación

Advertencia Asegúrese de que el enchufe está desconectado de la toma de red durante la instalación.

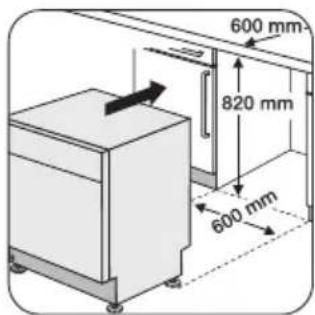

Instalación debajo de una encimera

Coloque el aparato junto a un grifo y un desagüe. Retire la placa superior del aparato para instalarlo debajo de un fregadero o de una encimera de cocina. Compruebe que las medidas de la cavidad coinciden con las del aparato.

1

Tubo de entrada de agua

Conecte el aparato a una toma de agua caliente (máx. 60°) o fría.

Si el agua caliente procede de fuentes de energía alternativas más ecológicas (por ej., placas solares, fotovoltaicas o de energía eólica), utilice un suministro de agua caliente que reduzca el consumo de energía.

Conecte el tubo de entrada a un grifo con rosca externa de 3/4 pulgadas.

Precaución No utilice tubos de conexión de aparatos antiguos.

La presión del agua debe estar dentro de los límites (consulte el capítulo 'Datos técnicos'). Solicite a la empresa

Advertencia Para desechar el aparato, siga este procedimiento:

• Extraiga el enchufe de la toma de red.
• Corte el cable y el enchufe y deséchelos.
• Deseche el cierre de la puerta. Esto evitará que los niños al jugar queden atrapados dentro y pongan su vida en peligro.

Instale la tapa superior del aparato si desea utilizarlo como unidad independiente.

El zocalo de los aparatos de instalación independiente no es ajustable.

Ajuste del nivel del aparato

Compruebe que el aparato está nivelado para poder cerrar y ajustar la puerta de manera correcta. Si el nivel del aparato es correcto, la puerta no rozará los laterales del mueble. Si la puerta no cierra bien, afloje o apriete las patas ajustables hasta obtener la nivelación correcta.

de suministro de agua información sobre la presión media de la red en su zona.

Compruebe que el tubo de entrada de agua no presenta dobleces y que no está aplastado ni enredado.

Gire el tubo de entrada hacia la izquierda o la derecha, según convenga a la instalación. Instale la contratuerca correctamente para evitar fugas de agua.

! Precaución No conecte el aparato a tuberías nuevas o que no se hayan utilizado durante mucho tiempo.

Deje correr el agua durante unos minutos y, a continuación, conecte el tubo de agua.

Tubo de desagüe

Conecte el tubo de desagüe al sumidero.

Advertencia El fabricante no se hace responsable de las consecuencias de no seguir las instrucciones de seguridad.

Conecte el aparato a tierra según las instrucciones de seguridad.

Compruebe que el voltaje nominal y el tipo de suministro eléctrico que figuran en la placa de datos técnicos coinciden con los del suministro local.

Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

El diámetro interno no debe ser inferior al del tubo. Si conecta el tubo de desagüe al sumidero, bajo el fre-gadero, retire la membrana de plástico (A). Si no retira la membrana, los residuos de comida pueden bloquear la salida del tubo de desagüe.

! Precaución Cerciórese de que las conexiones de agua están bien ajustadas para evitar fugas.

No utilice enchufes o conectores múltiples ni cables prolongadores. Existe riesgo de incendio.

No cambie personalmente el cable de alimentación.

Póngase en contacto con el Centro de servicio técnico. Compruebe que el enchufe es accesible después de la instalación.

No tire del cable de alimentación para desconectar el aparato. Tire siempre del enchufe.

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.zanussi.es
