MANUAL DE UTILIZADOR 5302DVW Meireles
Instalação – Utilização – Manutenção
3.1 INSTALAÇÃO DO APARELHO 5
3.2 LIGAÇÃO DA PARTE DE GÁS 7
3.3 LIGAÇÃO DA PARTE ELÉCTRICA 8
3.4 TRANSFORMAÇÃO PARA OS DIFERENTES GASES 9
3.5 MANUTENÇÃO E LIMPEZA DAS VALVULAS 10
4 INSTRUÇÕES PARA O UTILIZADOR 11
4.1 CONSELHOS PRELIMINARES 11

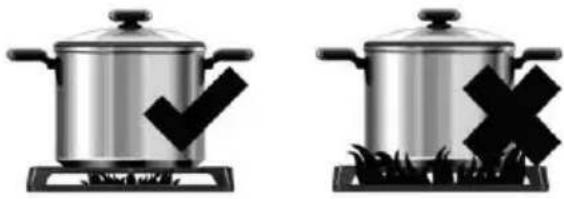

4.2 UTILIZAÇÃO DOS QUEIMADORES A GÁS DA MESA DE TRABALHO (MODELOS COM) 13
4.3 UTILIZAÇÃO DAS PLACAS ELECTRICAS (MODELOS COM) 14
4.4 UTILIZAÇÃO DA MESA VITROCERÂMICA (MODELOS COM) 15
4.5 UTILIZAÇÃO DO FORNO E DO GRELHADOR A GÁS (MODELOS G) 15
4.6 UTILIZAÇÃO DO FORNO A GÁS E GRELHADOR ELÉCTRICO (MODELOS M) 16
4.7 UTILIZAÇÃO DO FORNO E DO GRELHADOR ELÉCTRICO (MODELOS E) 16
4.8 UTILIZAÇÃO DO FORNO ELÉCTRICO VENTILADO (MODELOS EV) 17
4.9 UTILIZAÇÃO DO ESPETO ROTATIVO (NOS MODELOS COM) 18
4.10 UTILIZAÇÃO DA LUZ DO FORNO (NOS MODELOS COM) 18

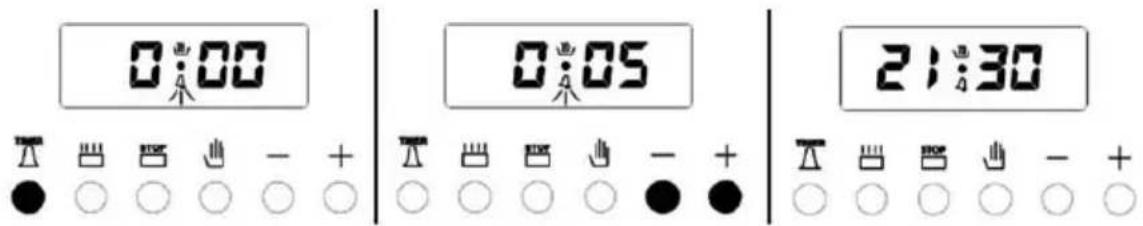

4.11 UTILIZAÇÃO DO CONTA-MINUTOS (NOS MODELOS COM) 18
4.12 UTILIZAÇÃO DO RELÓGIO DIGITAL (NOS MODELOS COM) 19

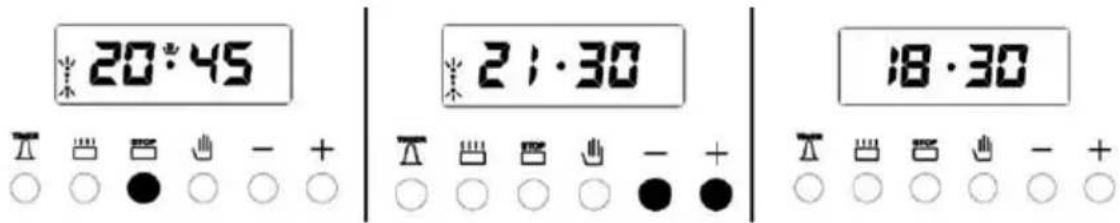

4.13 UTILIZAÇÃO DO PROGRAMADOR ELECTRÓNICO (NOS MODELOS COM) 20
4.14 RECOMENDAÇÕES PARA A UTILIZAÇÃO DO FORNO E GRELHADOR 23
5 INSTRUÇÕES PARA MANUTENÇÃO E LIMPEZA 24
6 CONTROLO DO PRODUTO 28
7 QUADROS 28
8 CARACTERÍSTICAS TÉCNICAS 29
1 A PRESENTAÇÃO
Acaba de adquirir um dos produtos da nossa vasta gama. Agradecemos a confiança que demonstrou pela nossa marca.
Estamos seguros de que, com o passar do tempo, chegará à conclusão de que valeu a pena tal confiança.
O rigor que colocamos, tanto nos materiais utilizados, como na fabricação e controlo do aparelho, fazem dele um produto de qualidade adequado às suas exigências.
ATENÇÃO:
A instalação, regulação ou manutenção do aparelho deve ser efectuada por um técnico qualificado e portador da licença de "Mecânico de Aparelhos de Gás" ou "Técnico de Gás".
Solicitamos que leia com atenção este Manual de Instruções, com orientações gerais para a instalação, utilização e manutenção, elaborado especialmente para si a partir de sugestões recolhidas entre clientes e especialistas.
Será de grande utilidade conhecer, com todo o detalhe, o funcionamento e a manutenção do aparelho, de modo a poder obter os melhores resultados.
Guarde este Manual de Instruções e entregue-o com o fogão caso este mude de utilizador.
Não deite fora a embalagem do seu aparelho, esta pode ser reciclada, entregue-a num ECOPONTO.
Este símbolo colocado no produto, indica que o produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
2 A DVERTÊNCIAS GERAIS
ATENÇÃO:
O aparelho e as suas partes acessíveis podem aquecer com o uso.
Devem ser tomados cuidados para evitar tocar nos elementos de aquecimento.
Crianças com menos de 8 anos de idade devem ser mantidas longe, a menos que supervisionadas.
AVISO: cozinhar num fogão com gordura ou óleo pode ser perigoso e pode resultar em incêndio. Nunca tente apagar um incêndio com água, mas desligar o aparelho e depois cobrir com uma tampa ou um cobertor de fogo as chamas.
AVISO: perigo de incêndio: não armazenar recipientes ou outras coisas dentro do forno
Não colocar no compartimento situado debaixo do forno, materiais inflamáveis (óleo, plástico, papel etc..)
Durante o uso o aparelho fica quente, devem ser tomados cuidados para evitar tocar nos elementos de aquecimento no interior do forno.
Aviso: As partes acessíveis podem ficar quentes durante o uso, crianças pequenas devem ser mantidas afastadas do aparelho.
Não use produtos de limpeza abrasivos ou raspadores de metal afiados para limpar o vidro da porta do forno, uma vez que podem arranhar a superfície, o que pode resultar em quebra do vidro.
Este aparelho não deve ser limpo com aparelhos a vapor.
AVISO: Certifique-se que o aparelho está desligado da alimentação antes de substituir a lâmpada do forno para evitar a possibilidade de choque eléctrico.
Este aparelho não se destina a ser operado por meio de um temporizador externo ou sistemas de controlo remoto. Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e conhecimento, se forem vigiadas ou tiverem recebido instruções relativas ao uso do aparelho de uma forma segura e compreenderem os riscos envolvidos.
As crianças não devem brincar com o aparelho
A limpeza e manutenção não devem ser feitas por crianças sem supervisão
Devem ser removidos todos os resíduos resultantes de transbordamento sobre a tampa antes de a abrir. Só se deve fechar a tampa após os queimadores e/ou placas eléctricas estarem frios.
Se o fogão for colocado sobre uma base, devem ser previstos dispositivos para evitar que o aparelho deslize da base.
Na ligação eléctrica deve ser prevista na canalização fixa um meio para deslizar o fogão da rede de alimentação conforme as regras de instalação.
3 INST RUÇÕES PARA O INSTALADOR
3.1 INSTALAÇÃO DO APARELHO
O fabricante não se considera responsável por danos e prejuízos resultantes de uma instalação e/ou utilização incorrecta.
GERA:
Se o fogão for colocado sobre uma base, devem ser previstos dispositivos para evitar que deslize da base. Os fogões devem estar bem assentes e nivelados (com ajuda dos pés niveladores).
PARTE ELÉCTRICA:
As condições de regulação do aparelho estão indicadas numa etiqueta na costa do fogão, junto à caixa eléctrica.
PARTE GÁS:
Este aparelho pertence à categoria II2H3+, país de destino directo PT.
Este aparelho é de classe 1: (parte de gás) aparelho de cozinha isolado de livre instalação e está concebido para uso não profissional por privados, adultos e no interior das habitações.
Este aparelho é do tipo X: (parte de gás) protecção contra sobreaquecimentos.
Este aparelho deve ser instalado e ligado conforme as regras de instalação em vigor. As condições de regulação do aparelho estão indicadas numa etiqueta, junto à entrada de gás.
A instalação do aparelho deve ser efectuada por um Técnico Qualificado e portador da licença de "Mecânico de Aparelhos de Gás" ou "Técnico de Gás".
O aparelho só deve ser instalado em locais com condições apropriadas, no que se refere a dimensões, ventilação e evacuação dos produtos da combustão. Este aparelho não está concebido para ser ligado a um dispositivo de evacuação dos produtos da combustão.

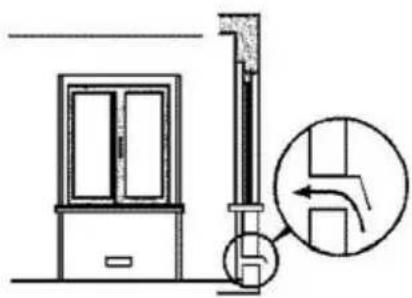

O fogão só deve ser instalado em locais permanentemente ventilados, de acordo com a regulamentação em vigor. Deve ser tomada particular atenção aos requisitos de ventilação. O local de instalação deve dispor de um sistema permanente de descarga dos produtos da combustão para o exterior.
O fluxo de ar deve ser feito directamente através de aberturas permanentes efectuadas nas paredes de separação do compartimento com o exterior ou por condutas de alimentação de ar.
O fluxo de ar também pode ser obtido por via indirecta através de locais adjacentes ao da instalação, desde que tais locais possuam ventilação directa, não sejam locais de perigo de incêndio e não sejam quartos de dormir.
O caudal de ar entre o local adjacente e o local da instalação deve efectuar-se livremente através de aberturas permanentes (que se podem obter aumentando o espaço entre a porta e o pavimento, por exemplo).
As aberturas de entrada de ar devem possuir a secção mínima de 100 cm2 e não devem poder ficar obstruídas acidentalmente.
Para aparelhos sem válvulas de segurança na mesa de trabalho, as aberturas de entrada de ar devem ter uma secção mínima de 200 cm2.
Não colocar no compartimento, situado debaixo do forno, materiais inflamáveis, (óleo, plástico, papel,...).
As paredes dos móveis adjacentes devem poder suportar uma temperatura superior em 75oC relativamente à temperatura ambiente.
A parede posterior deve ser de material incombustível.
Materiais combustíveis, por exemplo cortinas, devem estar à distância mínima de 500 mm.
A distância mínima a uma parede adjacente mais alta do que o plano de trabalho, a que este aparelho deve ser instalado, é de 150 mm.
Se o fogão estiver instalado debaixo de um móvel, este deve de estar à altura mínima de 700 mm da mesa de trabalho.
Os móveis colocados por cima e ao lado deste aparelho devem estar à altura mínima de 420 mm da mesa de trabalho.
O exaustor deve ser instalado de acordo com as suas regras, à distância mínima de 650 mm da mesa de trabalho.
As paredes adjacentes ao aparelho devem estar a uma distância mínima de 10 mm dos lados do mesmo que estão abaixo da mesa de trabalho ou abaixo do sobretampo fechado (para os aparelhos que têm sobretampo).
Este aparelho possui uma etiqueta localizada na traseira do fogão, com a indicação do gás e pressão para o qual foi preparado na fábrica.
Antes de ligar o aparelho, verificar se está preparado para o tipo de gás e pressão de que dispõe.
Caso contrário, deve efectuar a transformação, obedecendo a todas as regras indicadas mais à frente.
As indicações sobre os gases e as pressões utilizáveis estão contidas na placa de características do aparelho e no quadro 1.
As garrafas de gás butano, não funcionam em lugares com temperaturas baixas. Nestas situações, recomendamos um técnico qualificado para substituir o gás butano por propano. As garrafas de propano nunca devem ser instaladas no interior de edifícios.
O aparelho pode ser ligado, tanto a uma garrafa de gás, equipada com o respectivo redutor, como a uma torneira de corte de uma rede de gás. Como se trata de um aparelho móvel pode utilizar os seguintes tipos de tubos:
- Tubo flexível à base de borracha ou elastómero, certificado de acordo com uma norma aplicável, ligado ao porta tubos adequado. Deve levar abraçadeiras nas duas extremidades.
- Tubo flexível de aço inoxidável, com terminais de aperto mecânico, certificado de acordo com uma norma aplicável.
- Tubo flexível à base de borracha ou elastómero, com terminais de aperto mecânico, certificado de acordo com uma norma aplicável.
ATENÇÃO:
- O tubo aplicado não deve ficar dobrado ou torcido
- Não deve estar em contacto com a parte traseira do aparelho
- Deve ser substituído antes de terminar o prazo de validade
- Deve ser estar totalmente à vista
- As abraçadeiras devem ser adequadas à sua função, para proporcionar um aperto eficaz
- Não deve exceder o comprimento máximo estipulado nos regulamentos em vigor
A ligação no fogão deve ser efectuada do mesmo lado do ponto de alimentação, de modo a que o tubo não cruze as costas do aparelho. Se necessário troque o porta tubos com o tampão. Para alguns modelos, com uma única entrada de gás, solicite aos serviços de assistência técnica o tubo de adaptação para que a entrada de gás no aparelho se efectue do lado correcto.
Depois de efectuadas as ligações deve verificar a existência de eventuais fugas com um produto espumífero. NUNCA UTILIZAR UMA CHAMA.
A ligação no fogão deve ser efectuada do mesmo lado do ponto de alimentação, de modo a que o tubo não cruze as costas do aparelho. Se necessário troque o porta-tubos com o tampão. Para alguns modelos, com uma única entrada de gás, solicite aos serviços de assistência técnica o tubo de adaptação para que a entrada de gás no aparelho se efectue do lado correcto.
Depois de efectuadas as ligações deve verificar a existência de eventuais fugas com um produto espumífero. NUNCA UTILIZAR UMA CHAMA.
3 - PROLONGAMENTO DO COLLECTOR
3.3 LIGAÇÃO DA PARTE ELÉCTRICA
MUITO IMPORTANTE:
A ligação do fogão à rede eléctrica deve ser efectuada por uma pessoa qualificada e seguindo as normas de segurança em vigor. Deve ser prevista na canalização fixa um meio para desligar o fogão da rede de alimentação conforme as regras de instalação.
Antes de proceder à ligação do fogão, verificar se a instalação eléctrica e o dispositivo de protecção estão de acordo com as características técnicas do aparelho (ver placa de características ou quadro de características técnicas).
Os aparelhos estão dotados de cabo de alimentação e preparados para funcionar com uma frequência de 50/60 Hz. De acordo com os modelos a alimentação eléctrica pode ser monofásica, bifásica ou trifásica. Nos aparelhos com ficha, deve ligar a ficha a uma tomada de corrente com contacto de terra.
Para proceder à ligação do cabo de alimentação à rede é necessário ter em consideração:
- o cabo verde/amarelo (de segurança) deva estar ligado com a o fio de terra;
- o cabo azul é um cabo neutro;
- os cabos: castanho, preto ou vermelho são cabos fase (live);
- nenhum cabo deve ter contacto com as superfícies aquecidas superiores aos 50oC;
- se o fogão for fornecido sem cabo, será necessário usar um cabo do tipo H05VV-F (monofásico) ou H05RR-F (trifásico).
Para proceder à transformação actuar com base nos esquemas:
| monofásica 220 - 240 V bifásica 380 - 415 V 2N2 + 1 condutores | trifásica 380 - 415 V 3N3 + 1 condutores | 4 + 1 condutores |
| 1 2 3 54L N | 1 2 3 54L1 NL2 | 1 2 3 54L1 NL3L2 |
O fabricante declina qualquer responsabilidade quando as normas em vigor não são respeitadas e não se considera responsável por danos e prejuízos resultantes de instalação e/ou utilização incorrectas.
3.4 TRANSFORMAÇÃO PARA OS DIFERENTES GASES
O aparelho está concebido para poder trabalhar com gás butano, propano ou natural.
O aparelho possui uma etiqueta, localizada na traseira do fogão, com a indicação do gás e pressão para que foi preparado na fábrica. A indicação do gás e pressão para que foi preparado na fábrica também se encontra inscrita na etiqueta da embalagem do fogão.
Para fazer a transformação de um gás para outro, proceder da seguinte forma:
1 - Caso necessário, colocar o porta tubos correspondente ao gás disponível (diâmetro pequeno para o gás butano ou propano, diâmetro grande para o gás natural).
2 - Queimadores da mesa de trabalho:
2.1 - Retirar as grelhas da mesa de trabalho, as tampas e os espalhadores dos queimadores
2.2 - Retirar os injectores e substitui-los pelos adequados ao gás com o qual o aparelho vai trabalhar.
2.3 - Voltar a montar os espalhadores, as tampas dos queimadores e as grelhas.
3 - Forno:
| 3.1 - Abrir a porta do forno e retirar todos os acessórios e o fundo do forno. |  |  |
| 3.2 - Retirar o queimador desapertando os parafusos de fixação, puxando-o para o lado e levantando-o, puxar para a frente. |  |  |
| 3.3 - Retirar o injector do seu suporte e substitui-lo pelo adequado ao gás com o qual o aparelho vai trabalhar (ver quadro 1). |  | |
4 - Grelhador
4.1 - Abrir a porta do forno e retirar os acessórios.
4.2 - Retirar o queimador / reflector desapertando os parafusos de fixação e retirá-lo do suporte do injector puxando-o para baixo.
4.3 - Retirar o injector do seu suporte e substitui-lo pelo adequado ao gás com o qual o aparelho vai trabalhar (ver quadro 1).
4.4 - Apertar o queimador/reflector no seu sítio e recolocar os acessórios internos.
5 - Regulação do ar primário - só no queimador do forno e/ou grelhador.
5.1 - Desloque o regulador do ar que se encontra à entrada do queimador, junto ao injector, para aumentar ou diminuir a passagem do ar.
6 - Regulação do caudal mínimo:
6.1 - Acender o queimador e rodar o manípulo até à posição de "mínimo".
6.2 - Nesta posição, retirar o manípulo da haste da torneira.
6.3 - Actuar, com uma chave de fendas, no parafuso existente no corpo da torneira, até a chama ficar o mais curta possível e estável.
6.4 - Montar o manípulo e passar rapidamente do "mínimo" ao "máximo" (e vice-versa), várias vezes, para verificar se a chama permanece estável.
7 - Depois de efectuadas as alterações deve pesquisar eventuais fugas com um produto espumífero. NUNCA UTILIZAR UMA CHAMA.
8 - Colocar junto da entrada de gás a etiqueta com a indicação do gás para o qual o aparelho ficou preparado "Aparelho preparado para ...".
3.5 MANUTENÇÃO E LIMPEZA DAS VALVULAS
Se qualquer válvula de gás apresentar prisão no seu movimento de rotação, não forçar. É possível que necessite de ser lubrificada.
Esta intervenção deve ser sempre efectuada por um Técnico Qualificado.
Para ter acesso às válvulas de gás, retirar os queimadores e desmontar a mesa de trabalho.
A lubrificação das válvulas deve ser executada do seguinte modo:
- Desapertar a tampa com uma chave de fendas.
- Limpar o macho com um pano seco.
- Olear o macho com lubrificante aconselhado (Molykote, Staburgs N32, Rocol HT, Optitemp HT2 EP), tendo o cuidado de não obstruir os furos de passagem de gás.
- Voltar a montar o macho, apertando seguidamente a tampa.
- Rodar o macho várias vezes para verificar se não existe qualquer prisão.
- Verificar, por último, se não existe qualquer fuga, com a torneira fechada e com a torneira aberta. A pesquisa de fuga deve ser feita com produto espumífero. Nunca utilizar uma chama.
4 INST RUÇÕES PARA O UTILIZADOR
4.1 CONSELHOS PRELIMINARES
ATENÇÃO:
As partes acessíveis podem estar quentes, quando o forno ou grelhador está em funcionamento.
As crianças devem manter-se afastadas do aparelho.
GERAL:
O aparelho deve ser instalado por um Técnico Qualificado.
Não deixar as crianças brincar perto do aparelho. Esteja atento às crianças quando utilizar o fogão de modo a que não toquem nas superfícies quentes.
Antes de retirar as panelas desligue os queimadores e/ou as placas eléctricas.
Aconselha-se, antes da primeira utilização do forno, que ponha o mesmo a funcionar durante aproximadamente 30 minutos, à potência máxima, para eliminar cheiros e fumos sem os transmitir aos alimentos.
O aparelho possui uma tampa que deve estar aberta durante a utilização, e até os queimadores e/ou placas eléctricas estarem frios.
Devem ser removidos todos os resíduos resultantes de transbordamento antes de abrir a tampa. Utilize a tampa do fogão somente para proteger a mesa de trabalho e não para qualquer outra função.
Deve ser prestada muita atenção durante os cozinhados que utilizem gorduras ou óleos, pois se aquecidos em demasia podem inflamar-se.
Nunca revestir o forno com folhas de alumínio para não fechar as aberturas de passagem de ar e para não danificar o esmalte.
ATENÇÃO:
Utilizar recipientes com fundo plano.
Utilizar recipientes que não ultrapassem os bordos da mesa de trabalho.
Durante a utilização o aparelho fica quente. Devem ser tomadas precauções para evitar tocar os elementos de aquecimento no interior do forno.
PARTE DE GÁS:
O aparelho é da classe 1 (livre instalação parte de gás) e está concebido para uso não profissional por privados, adultos e no interior das habitações.
Este aparelho é do tipo X: (parte de gás) protecção contra sobreaquecimentos.
Antes de ligar o aparelho certifique-se de que o aparelho está preparado para o tipo de gás. Quando ligar os queimadores certifique-se de que a chama está regular.
A utilização do aparelho a gás requer uma regular troca de ar. Verifique se a instalação cumpre com os requisitos mencionados na secção 3.2.
A utilização de um aparelho a gás produz calor e humidade no local onde está instalado.
Assegurar-se que a cozinha está bem ventilada: mantenha as aberturas naturais de ventilação abertas ou instale um dispositivo de ventilação mecânica (exaustor mecânico).
Uma utilização intensiva e prolongada do aparelho, pode requerer de uma ventilação suplementar, por exemplo a abertura de uma janela ou uma ventilação mais eficaz aumentando a potência da ventilação mecânica, se ela existir.
Os materiais que se encontram nas proximidades do fogão devem poder suportar temperaturas até 90oC.
Se um queimador se apagar acidentalmente, desligá-lo, esperar um minuto e voltar a ligar.
Instalação dos niveladores:
Retire os 4 niveladores que se encontram no interior do forno
Peça a uma pessoa que levante um lado do fogão e atarraxe os niveladores
nos furos existentes no fundo do fogão
Não vire o aparelho de pernas para o ar .
Peça ajuda para levantar o outro lado do fogão e atarraxe os outros
niveladores do mesmo modo.
Ajuste a altura dos pés rodando a parte de baixo do nivelador.
O fogão deve ficar nivelado.
Os modelos de 55x60 levam nivelador H48/64mm
2 niveladores sem base para trás + 2 niveladores com base para frente do fogão
Ver no quadro seguinte a colocação do nivelador
Apertar os quatro niveladores completos no rodapé conforme a fig. A
Desencaixar os corpos dos pés niveladores puxando para baixo conforme fig. B
Apertar as quatro bases dos niveladores conforme fig. C
Encaixar os quatro corpos dos niveladores nas bases conforme a fig. D
4.2 UTILIZAÇÃO DOS QUEIMADORES A GÁS DA MESA DE TRABALHO (MODELOS COM)
A utilização correcta dos queimadores de gás da mesa de trabalho tem como consequência imediata um serviço mais eficaz e uma economia de energia.
A potência dos queimadores está indicada no quadro 1. A panela deve ter um diâmetro apropriado ao queimador ver o quadro 2.
Estes modelos têm uma grelha redutora amovível, que pode ser utilizada em todos os queimadores de modo a permitir a utilização de recipientes mais pequenos com a estabilidade necessária. Deve utilizá-la sempre que necessário.
A chama não deve transbordar o fundo do recipiente pois, deste modo, uma parte da energia é consumida sem produzir trabalho, perde-se.
A posição correcta é:
Nos modelos com queimador triplo deve ter em atenção o seguinte:
Colocar bem a tampa do meio do queimador triplo de modo a garantir uma boa queima.
ACENDIMENTO DOS QUEIMADORES DE GÁS DA MESA DE TRABALHO
- Seleccionar o queimador que se quere utilizar, pressionar o manípulo da respectiva torneira e rodar no sentido anti-horário, até à posição de "máximo", que é representada por uma chama grande.
- Para reduzir a potência do queimador rodar o manípulo até à posição de "mínimo", representada por uma chama pequena.
- Para apagar a chama do queimador basta rodar o manípulo da torneira no sentido horário até à posição de "apagado" representado por um círculo negro na parte superior do painel.
Queimadores da mesa de trabalho com segurança:
Todos os modelos possuem dispositivos de segurança nos queimadores da mesa de trabalho
Se a alimentação de gás for deficiente ou a chama se extinguir acidentalmente, a passagem de gás é fechada automaticamente.
Para acender o queimador é necessária uma intervenção do utilizador.
Neste caso e depois de verificar que não existe deficiência na alimentação em gás, espere um minuto e repita o acendimento.
Neste tipo de fogões é necessário manter pressionado o manípulo durante cerca de 10 segundos.
Após este tempo largar o manípulo, verificando se o queimador ficou aceso
4.3 UTILIZAÇÃO DAS PLACAS ELECTRICAS (NOS MODELOS COM)
ATENÇÃO:
A placa eléctrica está coberta com um verniz para sua protecção.
Antes da primeira utilização, deve pôr a funcionar em vazio, com o manipulo na posição 3, durante 3 minutos.
RECOMENDA-SE:
Nunca coloque a placa a funcionar em vazio, pois isso pode levar à sua deterioração, partindo-se.
Os recipientes utilizados tenham fundo plano e espesso, com o fim de fazer um completo aproveitamento do calor.
A figura mostra a situação em que se verifica um correcto assentamento do recipiente sobre a placa.
Os diâmetros dos recipientes devem ser adequados aos da placa. Os recipientes com diâmetro muito superior ao da placa levam a que o cozinhado demore muito tempo.
Pelo contrário, os recipientes com diâmetro muito inferior ao da placa conduzem, a um desperdício de energia e a que possíveis derramamentos dos cozinhados se façam sobre a placa, criando incrustações sempre prejudiciais à duração da mesma.
Utilização das placas eléctricas:
O funcionamento das placas eléctricas, realiza-se girando o manípulo de 7 posições, e, colocando o numero desejado no ponto mais alto do painel.
A potência na posição 1 é mínima e máxima na posição 6, ver quadro 2.
Para desligar a placa eléctrica rodar o manípulo de modo a colocar o numero 0 no ponto mais alto do painel.
O funcionamento de qualquer placa é indicado com o acendimento de um sinalizador luminoso, colocado no painel de manípulos.
4.4 UTILIZAÇÃO DA MESA VITROCERÂMICA (MODELOS COM)
É possível usar recipientes de vidro, de porcelana ou de aço desde que tenham um fundo plano.
Recomenda-se tapar os recipientes enquanto cozinha, com isto economizará uma quantidade considerável de energia.
Deve usar um recipiente com um diâmetro semelhante para a área aquecida.
Não use recipientes com diâmetro inferior à área onde pretende cozinhar.
Se utilizar recipientes não adequados, o termóstato desactivará antes de alcançar a temperatura requerida, prolongará o tempo de cozinhado e desperdiça energia.
Utilização das zonas de aquecimento:
O funcionamento das zonas, realiza-se girando o manípulo correspondente à zona pretendida para uma das posições entre 1 e 3 (1 - nível mínimo; 3 - nível máximo)
Nos modelos com zona de aquecimento duplo (ref ^a D), esta é activada girando o manípulo correspondente no sentido dos ponteiros do relógio até ouvir um "clique"; a zona dupla está activada, colocar o manípulo na posição pretendida entre 1 e 3.
Para desligar a zona rodar o manípulo correspondente à zona pretendida para a posição 0.
O funcionamento de qualquer zona de aquecimento é indicado com o acendimento de um sinalizador luminoso, colocado no painel.
A indicação da zona ainda quente "calor residual" é dada por sinalizadores na zona frontal do vidro.
Depois de desligar as zonas de aquecimento, é preciso algum tempo para estas arrefecerem. Verificar o sinalizador de "calor residual". O calor residual pode ser utilizado para manter o cozinhado quente.
4.5 UTILIZAÇÃO DO FORNO E DO GRELHADOR A GÁS (MODELOS G)
Se durante o funcionamento do forno ou do grelhador a chama se apagar acidentalmente, faltar o gás ou produzir-se alguma avaria no sistema de segurança, a alimentação do gás é cortada automaticamente.
O forno ou o grelhador não volta a funcionar sem que haja uma acção deliberada do utilizador.
Caso isto aconteça e depois de se verificar que o problema não é ocasionado por falta de gás esperar 1 minuto e voltar a pôr o forno ou o grelhador a funcionar.
Para colocar o queimador em funcionamento pressionar o manípulo durante cerca de 10 segundos.
Depois deste tempo soltar o manípulo, o queimador deve permanecer em funcionamento.
4.5.1 FORNO A GÁS
Para acender o forno proceder do seguinte modo:
Accionar o botão do acendedor ou abrir a porta do forno e aproximar uma chama ao queimador através do orifício existente na base do forno.
Premir o manipulo da válvula do forno, colocada debaixo do símbolo □ ou □ e rodá-lo no sentido anti-horário, até à posição de "máximo" que é representada por uma chama grande no painel.
Manter o manipulo premido durante cerca de 10 segundos.
Terminado este tempo soltar o manipulo o forno, que deve permanecer aceso. Caso contrário, repetir a operação.
Para diminuir a potência, rodar o manípulo até à posição de "mínimo", representada por uma chama pequena no painel.
Para apagar o forno, rodar o manípulo da torneira no sentido horário até à posição de "apagado", representada por um círculo negro no painel.
FORNO A GÁS TERMOSTÁTICO
Estes modelos possuem uma válvula de gás termostática, que permite seleccionar a temperatura desejada no interior do forno.
Nestes modelos o consumo de gás reduz-se automaticamente logo que o interior do forno atinge a temperatura seleccionada.
O funcionamento deste forno realiza-se girando o manípulo no sentido anti-horário, escolhendo a temperatura desejada.
4.5.2 GRELHADOR A GÁS (NOS MODELOS G)
Para acender ao grelhador proceder do seguinte modo:
- Accionar o botão do acendedor ou abrir a porta do forno e aproximar uma chama do queimador do grelhador.
- Premir o manípulo da torneira do grelhador ou rodá-lo no sentido horário, até à posição de grill, mantendo o manípulo pressionado durante cerca de 10 segundos.
- Terminado este tempo soltar o manípulo: o grelhador deve permanecer em funcionamento.
Caso contrário repetir a operação.
- Para apagar o grelhador rodar o manípulo da válvula no sentido anti-horário até à posição de "apagado", representada por um círculo negro no ponto mais alto do painel.
Por razões de segurança a concepção do aparelho não permite a utilização simultânea de forno a gás e grelhador eléctrico nos modelos mistos.
Para utilização do forno a gás deve proceder de acordo com o ponto 4.4.1.
Para utilização do grelhador eléctrico, rodar o manípulo no sentido horário levando o ponto até à palavra grill ou símbolo no painel.
4.7 UTILIZAÇÃO DO FORNO E DO GRELHADOR ELÉCTRICO (MODELOS E)
Rodando o manipulo do forno no sentido horário pode escolher a posição desejada:
1ª- Resistência superior e resistência inferior
2^a - Resistência Inferior □
3^a - Resistência Superior
4 ^a - Resistência do grill
De seguida escolha no comutador do termóstato a temperatura desejada de funcionamento.
4.8 UTILIZAÇÃO DO FORNO ELÉCTRICO VENTILADO (MODELOS EV)
Os dois manípulos (comutador e termóstato) seleccionam os vários modos de cozinhar e a temperatura.
Luz no forno
Nesta posição só a luz do forno está em funcionamento. A luz permanece acesa nas outras posições de utilização.
Descongelar
O descongelamento realiza-se como se fosse feito em temperatura ambiente com a vantagem de ser muito mais rápido. Nesta posição só o ventilador está em funcionamento.
Forno Estático
É particularmente indicado para cozinhar caça e aves de capoeira, para cozer o pão e bolos de pão-de-ló. É boa norma que os alimentos sejam introduzidos no forno quando o mesmo já tenha atingido a temperatura de cozedura, isto é quando se apaga o sinal luminoso. As resistências inferior e superior do forno estão em funcionamento, em conjunto com o termóstato.
Forno Ventilado
Com esta função provoca-se uma circulação contínua do ar quente, particularmente indicada para cozinhar sobre vários níveis do forno. A temperatura programada será atingida em pouco tempo. As resistências inferiores e superiores do forno estão em funcionamento em conjunto com o termóstato. O ventilador está sempre em funcionamento.
Resistência inferior ventilada
Nesta posição está em funcionamento a resistência inferior em conjunto com o termóstato. O ventilador está em funcionamento.
Resistência circular ventilada
Nesta posição está em funcionamento a resistência circular em conjunto com o termóstato. O ventilador está em funcionamento.
Grelhador
Esta posição pode ser utilizada para gratinar (aspecto seco e dourado da camada superficial de um alimento précozinhado). A resistência do grelhador estará em funcionamento em conjunto com o termóstato.
Grelhador ventilado
Para utilizar o grill é necessário aquecer primeiro o forno durante cerca de 5 minutos. O calor provém do alto baseando-se na irradiação de raios infravermelhos, sendo o seu uso indicado para carnes de pequena espessura.
A resistência do grelhador está em funcionamento em conjunto com o termóstato.
Nesta posição o ventilador está sempre em funcionamento.
O Forno eléctrico ventilado deve ser utilizado em todas as suas funções com a porta fechada. As partes acessíveis do fogão podem estar quentes, se o forno ou o grelhador estiverem em funcionamento. Não deixe as crianças aproximarem-se do aparelho.
Se o modelo está equipado com o sistema de refrigeração, que começa a funcionar quando a temperatura interior é superior a 60oC. Esta característica vai manter as partes acessíveis (painel, manípulos e porta de vidro) na temperatura mínima, para evitar queimaduras. Depois de desligar o forno, o sistema de refrigeração pode trabalhar mais 10/15 minutos.
4.9 UTILIZAÇÃO DO ESPETO ROTATIVO (NOS MODELOS COM)
Certos modelos possuem espeto rotativo, neste caso ler as seguintes instruções:
| Nos modelos com espeto rotativo enfiar os alimentos no espeto de modo a que o peso fique centrado, tendo o cuidado de espetar e apertar as duas forquetas.Colocar o suporte do espeto metendo as duas extremidades do suporte nos lados do forno. |  |
| Enfiar a ponta livre do espeto no furo do motor, existente na parede posterior do forno, verificando o correcto encaixe do espeto no motor.Apoiar a gola do espeto, existente na extremidade com punho, no suporte e retirar o manípulo do espeto, este serve para facilitar a extracção do espeto após o cozinhado. |  |
| Em certos modelos encaixar o espeto na grelha e empurrar a grelha para o interior do forno verificando o correcto encaixe do espeto no motor.Colocar o tabuleiro de recolha de gorduras na parte mais baixa do forno. |  |
Para accionar o motor do espeto rodar o manípulo para o símbolo de espeto acordo com o modelo.
sem grill) ou (com grill) de
4.10 UTILIZAÇÃO DA LUZ DO FORNO (NOS MODELOS COM)
Para sua comodidade e economia poderá visualizar o cozinhado do forno sem ter que abrir a porta, utilizando a luz interior do forno.
Para accionar a luz do forno rodar o manípulo até ao símbolo no painel.
Em certos modelos a luz acende-se logo que rode o manípulo do forno e fica acesa até que desligue o forno.
4.11 UTILIZAÇÃO DO CONTA-MINUTOS (NOS MODELOS COM)
Nos modelos com conta-minutos poderá seleccionar o tempo, de 0 a 120 minutos, de modo a ser avisado.
Para accionar o conta-minutos rodar o manípulo que se encontra debaixo do símbolo uma volta completa no sentido dos ponteiros do relógio; a seguir deve voltar para trás, no sentido anti-horário até colocar o tempo desejado no ponto mais alto do painel.
Passado o tempo pré-estabelecido entra em funcionamento a campainha.
A campainha do conta-minutos não interrompe o funcionamento de qualquer elemento do fogão
4.12 UTILIZAÇÃO DO RELÓGIO DIGITAL (NOS MODELOS COM)
ACERTAR A HORA DO DIA
Pressione nos botões (+) e (-) ao mesmo tempo. O ponto entre o indicador das horas e dos minutos fica intermitente. Acerte a hora usando os botões (+) e (-) ao mesmo tempo. Se pressionar algum tempo permite ajustes rápidos Pressione nos botões (+) e (-) ao mesmo tempo durante um tempo, até a hora e o ponto entre a hora e os minutos ficar intermitente, permitirá que ajuste parte das horas do mostrador.
ACERTAR O CONTA MINUTOS
Pressione o botão (+). No ecrã vai voltar a aparecer '0.00' e o símbolo da campainha vai ficar intermitente. Pode acertar o conta minutos usando os botões (+) e (-).
Passados 6 segundos o símbolo da campainha ficará estabilizado. O conta-minutos iniciará a contagem regressiva. Os incrementos de tempo de minuto são de 10 segundos até 99 minutos e 50 segundos, depois disso, o visor vai mostrar uma hora e 40 minutos, o ajuste será em passos de 1 minuto.
Nota: para cancelar o programa contador de minutos, definir o tempo do contador de minutos até 0.00.
CANCELAR O SOM DA CAMPAINHA
Quando a contagem do conta minutos chegar ao fim o mostrador vai exibir a hora do dia. O símbolo do sino começa a piscar e ouve-se um alarme sonoro, que se não for interrompido tocará por sete minutos.
Pressione qualquer tecla para que pare o alarme sonoro.
AJUSTE DO SOM
Pode ajustar o tom de alarme do temporizador da seguinte forma:
1) - pressionando o botão (-) pode ouvir o som actualmente definido
2) - liberte o botão (-) e depois pressione novamente, pode ouvir o próximo som (total 3) disponível
3) - o último som ouvido será o ajustado
4.13 UTILIZAÇÃO DO PROGRAMADOR ELECTRÓNICO (NOS MODELOS COM)
O programador electrónico permite ao seu forno conseguir os alimentos prontos para servir no tempo desejado. A única coisa a ser feita é programar o tempo de cozedura e de p reparação. Também pode ser usado como um despertador, onde após seleccionar o tempo pretendido, este irá alertá-lo por um som de alarme.
ACERTAR A HORA CORRENTE
Este acerto só pode ser feito quando não está seleccionado nenhum programa. Pressione o botão (4) ou os botões (2) e (3), em simultâneo. Dentro de 5 segundos, utilizando os botões (+) e (-), acerte o relógio.
1) Pressione o botão (4) ou os botões (2) e (3), em simultâneo. 2) Acerte o relógio utilizando os botões (+) ou (-).
AJUSTAR O ALARME SONORO
Com este recurso é possível programar ao fim de quanto tempo decorrido deve ser avisado por um sinal sonoro. Para isso, deve proceder conforme a informação seguinte.
Nota: Uma vez programado o tempo restante pode ser visto premindo o botão (1) uma vez.
CANCELAR O SOM DO ALARME
PROGRAMA AUTOMÁTICO DE COZEDURA
Se pretender começar a cozinhar imediatamente, tem apenas que seleccionar o tempo de funcionamento do forno. Exemplo: Após colocar a comida no forno e se pretende que ela seja cozinhada durante 2 horas e 15 minutos:
Pressione (2).
Agora, o forno já se encontra programado para cozinhar os alimentos por 2 horas e 15 minutos. Por favor, não se esqueça de seleccionar a função e a temperatura do forno girando os manípulos para a posição apropriada.
Nota: Pode cancelar o modo de cozedura automático a qualquer momento, pressionando o botão (4) ou os botões (2) e (3), em simultâneo.
No exemplo acima, o forno entrou em funcionamento, imediatamente, depois de ter o período de cozedura. Ao pressionar o botão (3), poderá ver o tempo final, ou seja, o momento em que a comida estará pronta para ser servida, e se desejar, também poderá mudar.
No exemplo abaixo, o tempo final será alterado para as 21:30 h.
O forno foi agora programado para a comida estar pronta às 21:30. Sendo que o tempo de cozedura foi pré-programado para as 2 horas e 15 minutos, o forno entra em funcionamento às 19:15, assim, a comida estará pronta às 21:30.
Visor quando o programa começa Visor quando o programa termina
1) Desligue o forno, girando o manípulo para a posição 0. 2) Reinicie o programador:
Nota: O forno não se encontra operacional até reiniciar o programador. No exemplo mostrado, primeiro foi programado o tempo de cozedura, o tempo de preparação foi calculado de forma automática e alterado. Também é possível programar primeiro o tempo de preparação, neste caso, o tempo de cozedura é calculado de forma automática e pode ser alterado mais tarde.
AJUSTAR O VOLUME DO ALARME SONORO
É possível ajustar o tom de alarme do temporizador da seguinte forma:
1) Mantendo pressionado o botão (-), conseguirá ouvir o tom do alarme actual. Se libertar o botão e pressionar novamente conseguirá mudar para o tom seguinte (estão disponíveis 3 tons diferentes).
2) O tom de alarme ficará definido para o último seleccionado.
Nota: Como configuração de fábrica, o volume do alarme está definido para o tom mais alto. Caso exista uma longa falha de energia, o tom de alarme volta ao de origem.
4.14 RECOMENDAÇÕES PARA A UTILIZAÇÃO DO FORNO E GRELHADOR
ATENÇÃO:
As partes acessíveis podem estar quentes quando o forno ou o grelhador estão em funcionamento. As crianças devem manter-se afastadas do aparelho.
Antes de colocar os alimentos no forno faça um pré aquecimentode 15 a 20 min. até atingir a temperatura desejada.
| Nunca utilizar o tabuleiro de recolha de molhos como tabuleiro de assados. Nessa situação existe risco de incêndio devido à acumulação de molhos no seu fundo, e às elevadas temperaturas que se fazem sentir dentro do forno. Além disso queima os molhos, produz fumos e salpica gordura. |  |
| A grelha porta tabuleiros deve ser colocada a meia altura do forno, com os alimentos em tabuleiro de bordos altos.Sempre que utilizar a grelha para colocar os alimentos, posicionar o tabuleiro na parte inferior, para aparar os molhos e coloque um pouco de água no tabuleiro, evita os fumos quando os molhos caírem no mesmo.Na colocação da grelha nas guias mais próximas ou mais distantes do grelhador, deve ter em atenção a espessura e o tipo de alimento. |  |
| Durante o funcionamento do forno cuidado com o manuseamento dos elementos dentro do forno pois estão quentes. |  |
Durante o funcionamento do forno e do grelhador (gás ou eléctrico) a porta do forno deve obrigatoriamente ficar completamente fechada.
Nos modelos com espeto rotativo, quando utilizar o espeto rotativo para grelhar deve obrigatoriamente colocar a chapa de protecção e fechar a porta do forno.
A chapa de protecção dos manípulos só deve ser retirada depois de ter arrefecido completamente.
O funcionamento nestes modelos do grelhador com porta fechada permite-lhe uma poupança de energia e uma maior rapidez, evitando os cheiros dos cozinhados pela casa.
Recomenda-se que:
A grelha ou tabuleiro de assados sejam colocados a meia altura do forno.
Evite abrir a porta durante a cozedura para não provocar variações de temperaturas que irão prejudicar o cozinhado e aumentar o consumo de energia.
O forno pode ser desligado alguns minutos antes que os alimentos estejam completamente assados; a temperatura residual será suficiente para os acabar de assar.
5 INST RUÇÕES PARA MANUTENÇÃO E LIMPEZA
Atenção:
Antes de proceder a qualquer acção de manutenção e limpeza deve desligar o aparelho da rede eléctrica actuando no dispositivo de protecção e fechar a válvula da garrafa do gás ou a torneira de corte da rede de gás.
O fabricante declina qualquer responsabilidade quando as instruções de limpeza e manutenção não são respeitadas e não se considera responsável por danos e prejuízos resultantes de má limpeza ou limpeza incorrecta.
LIMPEZA GERAL
Uma boa manutenção e limpeza aumentam a vida do seu aparelho e permitem uma utilização sem problemas.
A limpeza do aparelho deve ser efectuada com o aparelho frio e após cada utilização.
Nunca usar pó de arear, palha-de-aço ou ácido para efectuar a limpeza do fogão.
As partes de aço inoxidável devem ser limpas com água quente e um detergente não abrasivo ou sabão, após limpeza devem ser secas com um pano bem seco, suave e macio para não ficar com manchas ou riscos.
Pode utilizar um detergente spray próprio para limpeza de inox e um pano de microfibras.
Não deixar utensílios de aço comum em contacto com o inox, especialmente se estiverem húmidos ou molhados pois provoca manchas, as incrustações devem ser removidas logo de imediato com água bem quente e detergente.
Não utilizar produtos ácidos e esfregões no inox.
A poeira depositada no aço inox em atmosferas marinhas ou industriais, podem provocar danos e corrosão no aço inox.
Detergentes químicos agressivos não próprios para o inox podem originar ataques corrosivos.
O vidro da porta do forno deve limpar-se com água quente e um esfregão macio humedecido num detergente comum.
Deve evitar esfregar o painel de comandos, pois pode levar ao desaparecimento das inscrições.
O painel e os manípulos devem ser limpos após cada utilização de modo a evitar que amareleçam.
As grelhas esmaltadas da mesa de trabalho podem ser colocadas na máquina de lavar louça, ficam muito brilhantes, ou limpas com água quente e detergente comum, pode utilizar uma escova de cerdas.
O fogão não deve ser limpo com aparelhos a vapor.
LIMPEZA DAS GRELHAS EM FERRO FUNDIDO
As grelhas em Ferro Fundido devem ser lavadas à mão utilizando um detergente neutro ( detergente da louça ). Não deverá utilizar detergentes ácidos ou abrasivos, não colocar estas grelhas na máquina de lavar louça.
Para remover os resíduos mais secos, deixar as grelhas amolecer em água morna e detergente comum e utilizar uma escova de cerdas que não risque.
Os queimadores devem ser limpos com água quente e sabão e só devem funcionar quando estiverem completamente secos e com os furos desobstruídos.
LIMPEZA DAS PLACAS ELÉCTRICAS
As incrustações das placas eléctricas devem ser amolecidas com água sabonária morna, nunca utilizando objectos cortantes.
LIMPEZA DA MESA DE TRABALHO VITROCERÂMICA
Deixe arrefecer a mesa de trabalho e limpe-a completamente, pois os restos podem ficar muito difíceis de remover quando pré-aquecidos.
Utilize produtos adequados à limpeza das placas vitrocerâmicas. Não utilize esponjas abrasivas ou detergentes em pó que podem arranhar a superfície do vidro. Evite spray de limpar fornos, pois é muito agressivo e pode danificar a superfície de vidro.
Para remover pequenos resíduos utilize um pano molhado com água quente e um pouco de sabão, depois deixe secar por completo.
Resíduos calcários provocados por líquidos que ferveram e secaram devem ser limpos usando vinagre ou sumo de limão.
Eliminar qualquer detergente residual, pois pode prejudicar o vidro quando aquecido.
Para incrustações severas recomenda-se a utilização de uma espátula adequada para a limpeza da vitrocerâmica.
O forno deve ser limpo após cada utilização, depois de o ter dei xado arrefecer, utilizando água quente e detergente próprio desengordurante para o efeito.
O forno é de esmalte easy to clean o que lhe permite uma fácil limpeza, sem necessidade de utilizar detergentes abrasivos.
Não utilizar detergentes abrasivos para a limpeza do vidro da porta do forno, pode danificar o vidro.

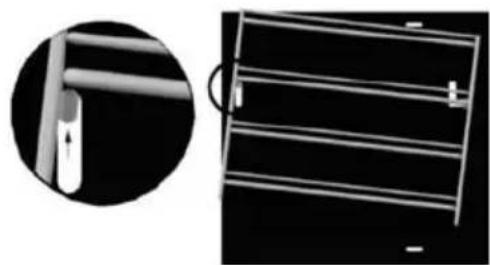

RETIRAR AS GRELHAS LATERAIS DO FORNO ( MODELOS EV70 e LINHA SP )
Para isso siga as instruções de 1. para 3. para desmontar as grelhas do forno.
Para voltar a montar seguir as instruções de 3. para 1.
As guias telescópicas em aço inox que suportam as assadeiras esmaltadas podem ser retiradas e colocadas nos 3 níveis das grelhas laterais.
LIMPEZA DA PORTA DO FORNO
Não use detergentes abrasivos nem raspadores metálicos afiados para limpar o vidro da porta do forno já que podem riscar a superfície, o que pode resultar em quebra do vidro.
RETIRAR A PORTA DO FORNO PARA LIMPEZA
Para uma limpeza completa, sugerimos que remova a porta da seguinte forma:
- Ajustar a porta aberta
- Virar o suporte da dobradiça inferior para cima até encostar na dobradiça superior
- Ajustar a porta entreaberta, em seguida, levantar suavemente para remover as dobradiças das ranhuras inferiores
- Retirar a porta superior e as duas dobradiças dos seus lugares
- Limpar e remontar a porta, invertendo os passos descritos acima.
 | - Para retirar o vidro interior da porta do forno, pressione a p atilha (A), simultaneamente, retire os topos superiores (B) |
 | - Faça deslocar o vidro interior (C), até se soltar dos topos inferiores (D)- Retire o vidro |
 | - Para colocar o vidro interior na porta do forno, coloque o vidro sobre os montantes- Faça deslocar o vidro, até encaixar nas ranhuras dos topos inferiores (D) |
 | - Introduza os topos superiores (B) |
RETIRAR FILTRO DE ÓLEO (NOS MODELOS COM):
Durante a preparação das carnes, a fim de evitar que os excessivos vapores de gorduras sujem a ventoinha é possível utilizar o filtro que já se encontra montado na traseira do forno.
Quando acabar de cozinhar retire o filtro e lave-o cuidadosamente.
Para a limpeza do filtro de óleo deve proceder do seguinte modo:
Desencaixar o filtro fazendo força para cima. Para voltar a colocar o filtro após limpeza deve encaixar fazendo força para baixo.
SUBSTITUIÇÃO DA LÂMPADA DO FORNO:
ATENÇÃO:
Desligar o aparelho da alimentação antes de proceder à substituição da lâmpada, actuando no dispositivo de protecção para evitar a possibilidade de choque eléctrico.
Após desligar o fogão da alimentação eléctrica, desaperte a protecção de vidro da lâmpada e a própria lâmpada, substituindo-a por uma adequada para altas temperaturas (300°C), com as seguintes características:
Tensão: 220 - 240 V
Potência: 15 W / 25 W (conforme modelo)
Casquilho tipo: E14
Recolocar a protecção de vidro e ligar o aparelho.
O Fabricante certifica que este aparelho foi objecto das seguintes verificações:
- Funcionamento dos componentes eléctricos
- Rigidez dieléctrica
- Resistência do circuito de terra
- Funcionamento e regulação com um tipo de gás
- Estanquidade
- Funcionamento das válvulas de segurança
- Controlo estético
7Q
UADROS
| BUANO PROPANO NATURAL | |||||||
| Pressão nominal funcionamento, mbar 28 - 30 37 20 | |||||||
| Pressão máxima funcionamento, mbar 35 45 25 | |||||||
| Pressão mínima funcionamento, mbar 20 25 17 | |||||||
| Potência W (P.C.S.) Caudal Injector Caudal Injector Caudal | |||||||
| Queimadores | Normal | Mínimo | g/h | mm | g/h | mm | L/h |
| Auxiliar | 1 000 | 500 | 73 | 0,50 | 72 | 0,72 | 95 |
| Semi-rápido | 1 750 | 500 | 127 | 0,65 | 125 | 0,97 | 167 |
| Rápido | 3 000 | 1250 | 218 | 0,85 | 215 | 1,15 | 286 |
| Triplo | 3 500 | 1500 | 240 | 0,93 | 236 | 1,26 | 314 |
| Forno | 2 750 | 1100 | 200 | 0,80 | 197 | 1,20 | 262 |
| Grill | 1 800 | ---- | 131 | 0,70 | 129 | 1,00 | 172 |
| Forno MAXI | 4 000 | 1250 | 284 | 0,95 | 279 | 1,45 | 372 |
| Grill MAXI | 2 800 | ---- | 204 | 0,80 | 200 | 1,20 | 267 |
QUADRO 2 - TABELA DE RECIPIENTES (Utilizar panelas com fundo plano)
| Diâmetros recomendados, cm | ||
| Queimador | mínimo | máximo |
| Auxiliar ∅ 42 | 10 | 16 |
| Semi-rápido ∅ 62 | 15 | 22 |
| Rápido ∅ 92 | 20 | 26 |
| Triplo ∅ 130 | 24 | 30 |
| QUEIMADORES POTÊNCIA, W | LINHA MILANO | |||||||||||||
| BAIXO 50X55 | MONOBLOCO 50X55 | PORTA GARRAFA MONOBLOCO MONOBLOCO | ||||||||||||
| 50X60 | 60X60 | |||||||||||||
| GAS | ELE | N 2400V | N 2540V N 1540V | N 2940V | E942IV | N 2950 DV | N 2402 V | E 3110 V | E 0420 | N 640 V | M 640 V | G 640 V | E4VITRO I | |
| Auxiliar | 1 000 | ---- | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | 1 | 1 | 1 | ---- |
| Semi-rapido | 1 750 | ---- | 2 | 2 | 2 | 2 | 2 | 2 | 1 | ---- | 2 | 2 | 2 | ---- |
| Rapido | 3 000 | ---- | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | 1 | 1 | 1 | ---- |
| Triplo | 3 500 | ---- | ---- | ---- | ---- | ---- | 1 | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| Placa 145 mm | ---- | 1 000 | ---- | ---- | ---- | 1 | ---- | ---- | 1 | 2 | ---- | ---- | ---- | ---- |
| Placa 180 mm | ---- | 1 500 | ---- | ---- | ---- | 1 | ---- | ---- | ---- | 2 | ---- | ---- | ---- | ---- |
| Placa vitro 145 mm | ---- | 1 200 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 2 | ||
| Placa vitro 180 mm | ---- | 1 800 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | 2 | ||
| Forno | 2 750 | ---- | G | G | G | ---- | G | G | ---- | ---- | G | G | G | ---- |
| Forno | ---- | 700 / 1200 | ---- | ---- | -- | E | ---- | ---- | ---- | ---- | ---- | ---- | ---- | |
| Forno | ---- | 1 100 / 1 500 | ---- | ---- | ---- | ---- | ---- | ---- | E | E | ---- | ---- | ---- | E |
| Grelhador | 1 800 | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | G | ---- |
| Grelhador | ---- | 1400 | ---- | ---- | ---- | E | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| Grelhador | ---- | 1500 | ---- | ---- | ---- | ---- | ---- | ---- | E | E | ---- | E | ---- | E |
| Volume do forno, L | 44 | 44 | 44 | 45 | 44 | 54 | 61 | 61 | 51 | 51 | 51 | 61 | ||
| Potência máxima de gás KW (PCS) | 10,25 | 10,25 | 10,25 | 7,5 | 13,75 | 10.25 | 5.75 | ---- | 10.25 | 10.25 | 10.25 | ---- | ||
| Consumo gás butano - G 30 (g/h) | 746 | 746 | 746 | 546 | 996 | 746 | 418 | ---- | 746 | 746 | 746 | ---- | ||
| Consumo gás propano - G 31(g/h) | 733 | 733 | 733 | 536 | 974 | 733 | 412 | ---- | 733 | 733 | 733 | ---- | ||
| Consumo gás natural - G 20 (L/h - 1013 mbar, 15 C) | 977 | 977 | 977 | 715 | 1320 | 977 | 548 | ---- | 977 | 977 | 977 | ---- | ||
| Potência máxima eléctrica, W | ---- | ---- | ---- | 4,4 | ---- | ---- | 3.625 | 7.625 | ---- | 1.615 | 0.015 | 8.625 | ||
| Alimentação eléctrica | ---- | ---- | ---- | 230 V ~ 400 V 2N ~ | ---- | ---- | 230 V | 230 V ~ 400 V 2N ~ 400 V 3N ~ | ---- | 230 V ~ | 230V ~ | 230 V ~ 400 V 2N ~ 400 V 3N ~ | ||
| Intensidade máxima, A | ---- | ---- | ---- | 19,1/11 | ---- | ---- | 15,7 | 33/19 | ---- | 7,0 ---- | 13 / 11,4 | |||
| Cabo elétrico (HO5 RR - F) | ---- | ---- | ---- | 3G 2,5 | ---- | ---- | 3G 1,5 | 3G 1,5 | ---- | 3G 1,53G 1,5 | 3G 1,5 | |||
| 4G 1,5 | 4G 2,5 | 4G 2,5 | ||||||||||||
| Dimensões: LxFxA mesa(mm) Fogão | 535X565X580 | 535X365X850 | 880X545X810 | 565X600X840/880 | 600X600X850/890 | |||||||||
| Dimensões: LxFxA mesa(mm) Embalagem | 570X610X650 | 570X610X900 | 940X635X900 | 670X690X900 | 660X690X900 | |||||||||
| Peso: Liquido / Bruto ( kg ) | 30/32,5 | 45/48 | 59/63 | 45/48 | 45/48 | |||||||||
QUEIMADORES POTENCIA, W LINHA VENEZIA
MONOBLOCO PORTA GARRAFA MAXI MAXI
60X60 90X60 80X50 90X60
E 2604V E 2640V M2640V M2631V E 4 VITRO N 5006 V G 5006DV G 8558 V M 8558 V G 9558 V M 9558 V
4.3 - Retirar o injector do seu suporte e substitui-lo pelo adequado ao gás com o qual o aparelho vai trabalhar (ver quadro 1).
Rede de Assistência em Portugal
http://go o.gl/qZ9s7
200 426808
