MANUAL DE UTILIZADOR PTV32N87SA Philco

Parabéns pela escolha de um produto da linha Philco.

Para garantir o melhor desempenho do produto, ler atentamente as recomendações a seguir.

A qualidade da imagem que você vê é tão boa quanto o sinal que você recebe. Para experimentar detalhes em alta definição, será necessário acessar uma programação HD.

Seu aparelho pode receber e reproduzir a programação HD através da entrada HDMI a partir de:

- Assinatura de TV a cabo em alta definição (Decodificador externo HD);

- Aparelho de Blu-ray e computadores com saída HDMI; Contate o seu provedor de cabo ou satélite para informações sobre a recepção de sinal em alta definição.

- O aparelho possui recurso de acesso de internet via browser, porém nem todos os websites ou conteúdos disponíveis serão compatíveis com o produto, como conteúdos que requerem codecs para visualização ou aplicativos integrados, como Flash Player, entre outros.

Seguir corretamente as instruções do Manual para não invalidar a garantia.

RECOMENDAÇÕES

A Philco garante o bom funcionamento deste aparelho. Porém, é necessário que sua utilização seja adequada para que o usuário desfrute do máximo que o aparelho pode proporcionar sem prejudicar a sua saúde.

Cuidados com o LOCAL DE INSTALAÇÃO, PRECAUCÕES QUANTO À SEGURANÇA, MANUSEIO, LIMPEZA, e MEIO AMBIENTE são descritos a seguir e devem ser obedecidos.

INSTRUÇÕES AO USUÁRIO

Muitos dos "problemas" que acometem os produtos eletrônicos têm como causa, não somente a desinformação em relação ao aparelho, mas uma conexão equivocada por parte do usuário. Existe uma grande probabilidade de o usuário resolver eventuais contratempos de operação ou funcionamento insatisfatório do aparelho apenas consultando o Manual de Instruções. Antes de submeter seu aparelho a um posto de Assistência Técnica Autorizada Philco, leia atentamente o manual de instrução.

LOCAL DE INSTALAÇÃO

- Instalar o aparelho sobre uma superfície firme, plana e horizontal.

- A ventilação normal do produto não deve ser impedida.

- Deixar um espaço de no mínimo 10 cm ao redor do televisor. Não cobrir o televisor quando estiver em uso.

- Não utilizar este aparelho perto de fontes de calor.

- Não operar o aparelho em ambientes abafados, como pequenas salas. Isso poderá ocasionar superaquecimento do aparelho e acarretar mau funcionamento.

PRECAUÇÕES QUANTO À SEGURANÇA

- Jamais desmontar o aparelho. Não tocar o interior do produto nem inserir um objeto metálico dentro dele.

- Quando houver tempestades, desligar o cordão elétrico da tomada elétrica e se estiver sendo utilizado ao ar livre interromper o uso.

- Não inergir o cordão elétrico, o plugue ou o próprio aparelho na água ou em qualquer outro líquido.

- Ao limpar a tela do aparelho, nunca usar agentes de limpeza abrasivos. Utilizar um pano macio umedecido.

- Não empregar palha de aço nem outros produtos na antena, pois eles podem danificar o televisor.

- Não utilizar aparelhos que apresentem algum tipo de dano no cordão elétrico. Para substituir qualquer peça danificada, deve-se procurar um posto de Assistência Técnica Autorizada Philco.

- Proteger o cabo elétrico contra danos físicos ou mecânicos, tais como: ao ser dobrado, torcido, pisado, preso por uma porta ou calçado.

- Para desconectar a TV totalmente da rede elétrica, o plugue deve estar fora da tomada.

- Não retirar o cabo elétrico da tomada puxando pelo fio. Sempre puxe pelo plugue.

- Manter o acesso ao cabo, plugue e a tomada desimpedido.

- Produto não deve ser exposto a gotejamentos nem a respingos. Os objetos com líquidos, como vasos, não devem ser colocados sobre o produto.

- Para evitar acidente, o aparelho deve ser fixado de forma segura ao chão/parede, de acordo com as instruções de instalação.

- Evitar o uso prolongado do aparelho com volume superior a 85 dB. Os níveis de ruído acima deste valor podem ser prejudiciais à audição humana.

- Onde um plugue ou um conector é usado como dispositivo

de desconexão a rede, o dispositivo deve ficar prontamente operável.

A seguir está a simbologia relacionada à segurança utilizada no aparelho.

O sinal em forma de raio é destinado a alertar o usuário para a presença de tensões perigosas no interior do aparelho. Tocar componentes internos poderá resultar em choque elétrico.

O ponto de exclamação é destinado a alertar o usuário para a existência de instruções importantes de uso.

Para reduzir o risco de choque elétrico ou incêndio, não abrir o gabinete do aparelho.

MANUSEIO E LIMPEZA

- Retirar o plugue da tomada antes de realizar qualquer tipo de limpeza.

- Não limpar o gabinete do aparelho com detergentes nem solventes.

- Manter todo aparelho elétrico fora do alcance de crianças, especialmente quando estiver em uso.

- Não deixar o aparelho ligado sem ninguém por perto.

- O aparelho em modo Standby consome uma quantidade mínima de energia necessária para responder ao comando do controle remoto. Para evitar o consumo total de energia elétrica, remover o cabo de alimentação da tomada.

- A nota fiscal e o certificado de garantia são documentos importantes e devem ser guardados para efeito de garantia.

INFORMAÇÕES IMPORTANTES:

- A exibição de imagens estáticas tais como fotografias por um longo período pode danificar a tela ou causar distorções permanentes.

- Para evitar futuros problemas, varie a programação exibindo imagens em movimento e em tela cheia.

- O desgaste irregular resultante da exibição constante de imagem estática, não é coberto pela garantia.

MEIO AMBIENTE

Embalagem

Um terço do consumo de papel destina-se a embalagens. Contribuir para a redução do consumo dos recursos naturais é um dever de todos.

O material utilizado para a embalagem e proteção do

aparelho e acessórios são recicláveis.

Pilhas

Todos os tipos de pilhas devem receber atenção especial. Uma só pilha contamina o solo durante 50 anos.

As pilhas incorporam metais pesados tóxicos. Portanto, observar a legislação local quanto ao destino adequado dos materiais que serão descartados. Pilhas e baterias nunca devem ser jogadas junto ao lixo comum.

Produto

O simples fato de ter adquirido este modelo já demonstra certa responsabilidade ecológica, pois sabe-se que eletroeletrônicos recentes e de qualidade gastam menos energia.

Este produto é constituído de várias partes que podem ser reaproveitadas (recicladas) por empresas especializadas. Logo, ao descartar, manter a mesma consciência ecológica inicial e não destinar ao lixo comum. Informar-se sobre os locais para o correto fim de vida.

A consciência ecológica depende de cada um, porém, é um ato que afeta a todos.

CONTEÚDO DA EMBALAGEM

•Manual de Instrução	•Parafuso da Base
•Controle Remoto	•Base
•Cabo de Alimentação	•Guia Rápido

MENU RÁPIDO

Para acessar o mini menu, pressionar o botão localizado abaixo do aparelho. A tela a seguir será exibida.

01 02 03 04 Pressionar: Mover Manter Pressionado: Selecionar

04.SOURCE: alterna entre as fontes de entrada.

Para correto funcionamento do menu rápido, seguir as dicas abaixo:

• Para ligar o televisor, pressione o botão POWER localizado abaixo do aparelho.
• Para acessar o Menu Rápido, pressione rapidamente o botão POWER.
• Para desligar o televisor, selecione a opção e pressione o botão POWER por aproximadamente 1 segundo.
• Para navegar entre as opções do menu rápido, pressione rapidamente o botão POWER até a função desejada.
• Para mudar de canal, selecione entre as opções e mantenha pressionado por aproximadamente 1 segundo.
• Para alterar o volume, selecione entre as opções + - e mantenha pressionado para aumentar/reduzir o volume.
• Para acessar a função ENTRADA, selecione a opção e mantenha pressionado por 2 segundos. Repita a operação até selecionar a entrada desejada.

IMPORTANTE:

Não é possível navegar dentro dos aplicativos e na tela USB com o botão POWER. Para navegação é necessária a utilização do controle remoto.

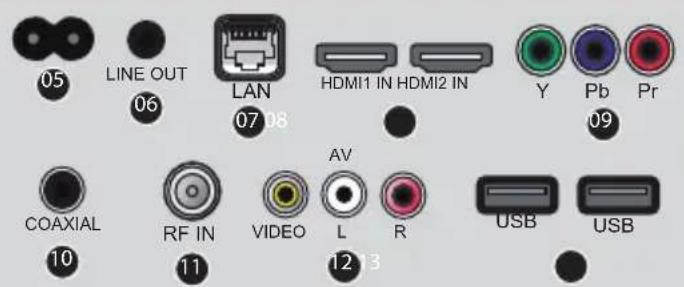

VISTA

05 LINE OUT 06 LAN 07 08 HDMI1 IN HDMI2 IN Y Pb Pr 09 COAXIAL RF IN VIDEO AV L R USB USB 10 11 12 13

05. ENTRADA PARA DE CABO DE ALIMENTAÇÃO

06.LINE OUT: entrada para fone de ouvido.

07.LAN: conector para rede (Internet). Necessá- rio para sinal de retorno GINGA e no SMART.

08.HDMI: entrada de áudio e vídeo digital.

11.RF IN (ANT / CABO): Entrada para TV a cabo / entrada para TV VHF e UHF

- Analógica e Digital.

12.AV IN: entrada de video composto e áudio estéreo.

1. ENTRADA USB

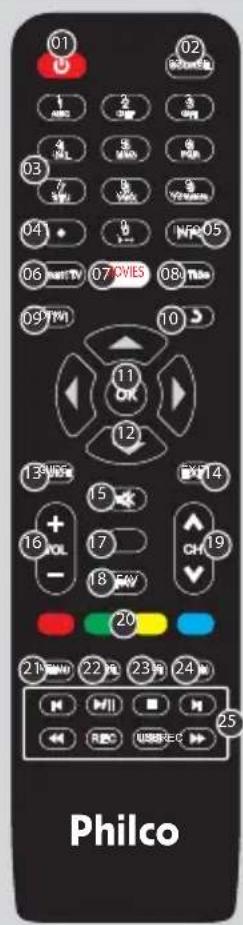

CONTROLE REMOTO

IMPORTANTE:

O modelo do controle remoto pode variar dependendo do televisor adquirido. Alguns botões podem não estar disponíveis, o que não causa impacto no funcionamento do produto.

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Philco

01.POWER: liga/desliga o televisor colocando em modo standby.
02.SOURCE: alterna entre as fontes de entrada.
04.: acesso a canal digital
05.INFO: exibe informações referentes ao canal ou programa.
06.SMARTTV: conteúdo interativo.
07.MOVIES: acesso ao aplicativo de streaming de vídeo, quando instalados.
08.YOUTUBE: acesso ao youtube, quando instalado.
09.DTVI: Habilita Ginga.
10.BACK: retornar.
11.OK: confirmação.
12.TECLAS DE NAVEGA- ÇÃO.
13.GUIDE: acesso ao Guia de Programação.
14. EXIT: sair.
15.MUTE: cessa o som.

16.VOLUME: ajusta o volume.
17. Indisponível
18.FAV: lista de canais favoritos.
19.CH+/CH-: navega entre canais sintonizados.
20.BOTÕES COLORIDOS: utilizado para menus da TV digital.
21. MENU: acesso ao menu de configuração do aparelho.

22.P. MODE: modo de imagem predefinido.
23.S.MODE: modo de som predefinido.
24.QMENU: acesso rápido as funções principais.
25.REPRODUÇÃO DE ARQUIVOS VIA DISPOSITIVO USB (FOTO/VÍDEO/MÚSICA).
- REC: indisponível

PILHAS

1º PASSO: Remover a tampa do compartimento das pilhas do controle remoto.
2º PASSO: Inserir duas pilhas (AAA), assegurando-se de que a polaridade das mesmas corresponda às marcas dentro do compartimento.
3º PASSO: Recolocar a tampa no lugar.

RECOMENDAÇÕES

• O controle remoto atua sobre um sensor na unidade do aparelho. Ele tem um alcance de 5 metros, e deve ser utilizado dentro de uma abertura de 30° (em qualquer direção) em relação ao sensor do controle remoto presente no painel frontal do aparelho.
• Manter as pilhas fora do alcance de crianças. Em caso de ingestão, deve-se consultar um médico imediatamente.
• Não manusear as pilhas com objetos metálicos.
• Retirar as pilhas do controle remoto, se o usuário não for utilizá-lo por um longo período de tempo.

• Não deixar objetos entre o sensor do aparelho e o controle remoto. Isso poderá causar o mau funcionamento do controle, pois interromperá o sinal enviado ao aparelho.

• Ao utilizar o controle remoto, não pressionar as teclas utilizando força em demasia. Isto poderá comprometer o funcionamento deste acessório em curto prazo.

• As pilhas não podem ser expostas ao calor excessivo tais como luz solar, fogo ou situações similares.

MONTAGEM E INSTALAÇÃO

INSTALANDO O SUPORTE DE MESA E PREPARANDO PARA SUPORTE DE PAREDE

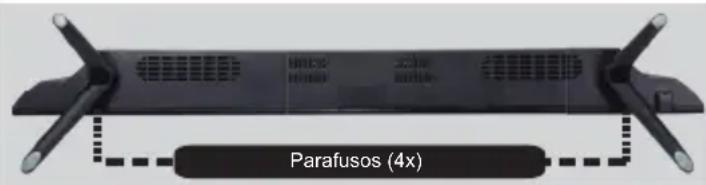

Posicionar o monitor e a base na posição mostrada na figura a seguir.

IMPORTANTE: Cobrir a parte frontal (TELA) com um cobertor macio para evitar danos.

01.Encaixar os pés da base e inserir os parafusos (ST4x15) para fixar.

Parafusos (4x)

IMPORTANTE:

• Para fixação em suporte de parede, os produtos utilizam as furações: Vesa 100x100mm
• Tipo de parafuso para fixação do suporte: M4
• Alguns modelos de suporte podem atrapalhar na conexão dos cabos com o painel traseiro.
• A profundidade do parafuso deve ser verificada de acordo com o suporte adquirido.
• Ter cuidado ao manusear o aparelho para evitar danificar a parte de plástico que se encontra na parte inferior do produto.

CONEXÃO DA ANTENA VHF/UHF (DIGITAL)

Conectar o cabo da antena (75Ω) ao terminal no painel traseiro do aparelho.

Este aparelho está preparado para o sistema de TV

DIGITAL. Para receber um sinal digital o usuário deve conectar uma antena própria (UHF) para captar o sinal.

IMPORTANTE:

- Quando a intensidade do sinal digital for fraca a imagem pode travar ou até mesmo apresentar partes quadriculadas.

- Canais digitais às vezes podem transmitir programas em padrão SD (4:3), o que pode causar barras pretas e perda da qualidade na imagem.

CONECTANDO UMA TV A CABO / SATÉLITE

Verifique se o seu decodificador de TV a cabo pode ser conectado através de um cabo HDMI ou AV.

1. Localizar o cabo conectado ao terminal no decodificador.
2. Conectar a outra extremidade do cabo ao terminal no painel traseiro do aparelho.
3. Seleccione (no televisor) a respectiva entrada conectada.
   04.A seleção de canais é feita diretamente pelo decodificador.
4. Pressionar o botão SOURCE, no controle remoto para alternar entre as respectivas entradas.

IMPORTANTE:

• Conectar o cabo à entrada correspondente.
• Caso a operadora não utilize um decodificador para recepção dos canais, conectar o cabo diretamente na entrada AIR da TV e realizar a busca de canais no modo sintonia: Cabo (sinal analógico).

ENTRADA DE VÍDEO COMPOSTO E ÁUDIO ESTÉREO

Conector Amarelo: transmite sinal de vídeo.

Conector Vermelho e branco: transmite sinais de áudio estéreo (R/L).

A ilustração a seguir simula uma conexão de vídeo

composto e áudio estéreo com um Player.

01.Efetuar as conexões de vídeo e áudio estéreo entre o player e o televisor conforme figura abaixo.
02. Através da tecla SOURCE, seleccione a entrada AV.

TELEVISOR PLAYER

L VIDEOR

FR FL VIDEO OUT

FONE DE OUVIDO

A figura a seguir ilustra a conexão de saída de ÁUDIO OUT da TV PHILCO com um fone de ouvido.

- Fone de ouvido não acompanha o produto.

01.Efetuar a conexão LINE OUT entre o televisor e o fone de ouvido (P2 / 2 vias).

TELEVISOR FONE DE OUVIDO

ENTRADA VÍDEO COMPONENTE

Cabo Azul/Verde/Vermelho: transmite sinais de vídeo, cada cabo transmite uma determinada informação.

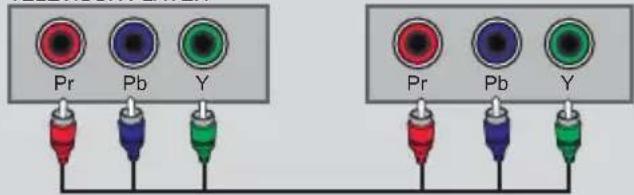

A ilustração a seguir simula uma conexão de vídeo componente e áudio estéreo com um Player.

01.Efetuar as conexões de vídeo e áudio estéreo entre o player e o televisor conforme figura abaixo.
02. Através da tecla SOURCE, selecione a respectiva entrada conectada.

TELEVISOR PLAYER

Pr Pb Y Pr Pb Y

ENTRADA HDMI

HDMI: High-Definition Multimedia Interface, ou seja, interface multimídia de alta definição.

A ilustração a seguir simula uma conexão HDMI com um Player.

01.Efetuar a conexões HDMI entre o player e o televisor conforme figura abaixo.
02. Através da tecla SOURCE, seleccione a respectiva entrada conectada.

TELEVISOR PLAYER HDMI HDMI OUT

IMPORTANTE:

- Ao escolher uma resolução, é normal que a imagem se torne corrompida por alguns instantes ou demore um pouco para ser exibida.

SAÍDA DE ÁUDIO DIGITAL COAXIAL

Sistema de reprodução do Áudio Digital transmitido por um cabo.

A figura a seguir ilustra a conexão de saída de ÁUDIO DIGITAL da TV PHILCO com um amplificador.

01.Efetuar a conexão DIGITAL entre o televisor e o decodificador com a respectiva entrada digital.

COAXIAL COAXIAL

CONFIGURANDO OS CANAIS

Este aparelho faz a busca automática por canais.

01.A busca automática por canais está disponível no SETUP do aparelho, para acessar, pressione o botão MENU no controle remoto.
02. Utilize as teclas de navegação, selecione a opção CANAL, em seguida SINTONIA AUTOMÁTICA e pressione o OK.
03. Confirme a operação na janela que se abrirá.
04. Pressionar EXIT para interromper a varredura.

GUIA DE PROGRAMAÇÃO (Programação TV digital)

O guia eletrônico permite que o usuário visualize informações sobre a programação de determinados canais.

IMPORTANTE

• As informações do GUIA são fornecidas pelas redes de transmissão.
• A exibição é atualizada de forma dinâmica e na medida em que forem disponibilizadas.

Para acessar o GUIA DE PROGRAMAÇÃO pressionar o botão GUIDE no controle remoto. Utilize os botões coloridos para habilitar as funções conforme exibido no menu.

MODO USB

IMPORTANTE:

• A PHILCO não se responsabiliza por eventuais perdas de dados contidos em dispositivos USB.

• Para navegar corretamente no MODO USB, utilize apenas o controle remoto.

• Para usufruir deste recurso insira um dispositivo USB em uma das entradas USB do aparelho.

• Selecionar a entrada USB, pressionando o botão USB.
  03.A listagem de filtros será exibida, selecione o filtro desejado.

REPRODUÇÃO DE IMAGEM

Ao selecionar o filtro FOTOS, os arquivos compatíveis serão exibidos em miniatura.

1. Para dar início a reprodução de todas as imagens (APRESENTAÇÃO DE SLIDE), pressionar o botão PLAY/PAUSE.
2. Para retornar, pressione VOLTAR.
3. Para sair, pressione EXIT.

REPRODUÇÃO DE ÁUDIO

Ao selecionar o filtro MÚSICAS, os arquivos compatíveis serão exibidos.

1. Para dar início à reprodução, selecione o arquivo desejado e pressione OK e o botão PLAY/PAUSE.
2. Ao iniciar a reprodução, uma barra de recursos será exibida na parte de baixo da tela.
3. Para retornar, pressione VOLTAR.
4. Para sair, pressione EXIT.

REPRODUÇÃO DE VÍDEO

Ao selecionar o filtro VÍDEO, os arquivos compatíveis serão exibidos em miniatura.

1. Para dar início a reprodução, selecione o arquivo desejado e pressione OK e o botão PLAY/PAUSE.
2. Ao iniciar a reprodução, pressione o botão MENU para exibir a barra de recursos na tela.
   Na função REPRODUÇÃO DE VÍDEO o botão QMENU do controle remoto atua como acesso rápido as principais funções (Repetir / Programa / Legenda / Tam. Tela)
3. Para retornar, pressione VOLTAR.
4. Para sair, pressione EXIT.

CONEXÃO E RECURSOS

CONFIGURAÇÃO DE REDE

Este aparelho possui recursos Smart, para acessar este recurso configurar corretamente sua conexão de rede/internet.

CONFIGURANDO REDE COM FIO

1. Conectar o cabo de rede RJ45 ao televisor e ao modem ou roteador.
2. Pressione o botão SMART TV, em seguida selecione CONFIGURAR/ REDE / CABO.
3. Na configuração, selecione um dos modos de conexão disponível.

IMPORTANTE:

•Cabo LAN não acompanha o produto
- Após a instalação o usuário deverá acessar o SETUP e fazer as devidas configurações.
- Não conectar uma linha telefônica ao terminal LAN. Isso pode causar mau funcionamento do produto.
- Recomenda-se o uso de uma conexão à internet com uma velocidade efetiva de 10Mbps ou superior.

CONFIGURANDO REDE SEM FIO (WIRELESS).

1. Pressione o botão SMART TV, em seguida selecione CONFIGURAR / REDE / SEM FIO.
2. Seleccione a rede disponível.
   03.Se a conexão for protegida, aparecerá uma tela solicitando a senha.
3. Entre com a senha para ter acesso.

IMPORTANTE:

Conexão via wireless limita-se a não estabelecer conexão com conexões ocultas (sem distribuição de SSID).

MIDIACAST

Comunicação sem fios entre dispositivos móveis (smartphones e tablets) e HDTVs.

Para função Midiacast é necessário Android com versão

acima de 4.3 e dispositivo que possua o recurso.

• O recurso pode não ser otimizado para alguns dispositivos do mercado.
• Para o funcionamento correto da função, verifique se o televisor e o dispositivo móvel estão conectados na mesma rede sem fio.
• Seleccione a opção MIDIACAST no setup do aparelho pressionando o botão SMART TV -> APLICATIVOS -> MEUS APPS e acessando o aplicativo Midiacast.
  02.Inicie o aplicativo de espelhamento no seu dispositivo.
• Para verificar se o seu dispositivo possui a função "espelhamento", acessar o site: www.wi-fi.org > Product Finder > (Phones) ou (Tablet).
• No filtro "Featured Capabilities", selecionar Miracast. Caso tenha dúvidas sobre o seu dispositivo, entre em contato com o fabricante do dispositivo que deseja espelhar.

IMPORTANTE:

O MIDIACAST não é desenvolvido pela PHILCO, em caso de dúvidas na utilização do aplicativo em seu dispositivo, recomendamos buscar suporte na central de atendimento do desenvolvedor de seu dispositivo móvel.

Ginga é uma aplicação que permite ao usuário utilizar o conteúdo interativo disponibilizado pela emissora de televisão através da programação digital.

Nem todos as cidades e canais possuem programas com transmissão iDTV, ou seja, mesmo seguindo os procedimentos o conteúdo do programa DTV pode não conter o Ginga que para tal, depende da programação do canal/emissora transmissora.

Como acessar o Conteúdo Interativo:

O conteúdo interativo é enviado pela emissora através do RF direto para o aparelho [PROGRAMAÇÃO DIGITAL].

Para que o usuário possa responder a interatividade é necessário conexão com internet [verificar seção CONFIGURAÇÃO DE REDE].

1. Seleccione um canal digital que disponibilize o serviço de Interatividade [GINGA].
2. Pressione o botão DTVi no controle remoto.

- Aguarde algum tempo para que o aparelho carregue a informação enviada.

1. Após carregar o conteúdo interativo, um indicador animado será exibido na tela.
2. O indicador varia de acordo com a operadora.

IMPORTANTE:

• Após carregar, o aplicativo ficará ativo na tela da TV. O indicativo de carregamento varia de acordo com emissora.
• Ao mudar de canal, o GINGA necessita de um tempo para carregar a aplicação.
• As ações interativas variam de acordo com o aplicativo, portanto não trate como erro se algumas teclas não operarem.
• Cada desenvolvedor programa a melhor forma de navegação de acordo com suas necessidades.

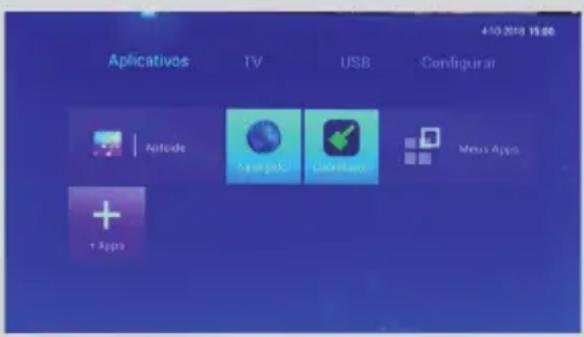

CONTEÚDO SMART

Para acessar o conteúdo SMART pressionar o botão SMART TV no controle remoto.

A tela a seguir será exibida.

410.2013 15:00 Aplicativos TV USB Configurar Episode Download Download Metus Apps + Apps

• A disponibilidade ou adição de serviços pode ser alterada sem aviso prévio.
• Alguns portais oferecem conteúdo especial, para isso é necessário ser usuário cadastrado (login e senha).
• O acesso ao SMART TV depende da qualidade e velocidade da rede em que a TV está conectada.
• Alguns aplicativos podem exigir consentimento para uso de informações pessoais e coleta de dados.

INSTALAÇÃO DE APLICATIVOS

Para a instalação de aplicativos no televisor, seguir os passos abaixo:

1. Pressione o botão "SMART TV" no controle remoto.
2. Seleccione a opção APLICATIVOS.
   03.Clique em "APTOIDE" e em seguida fazer uma busca pelo aplicativo desejado.
3. Após selecionar o aplicativo, clique em "DOWNLOAD" para baixá-lo, em seguida confirme para iniciar a instalação.
4. Aguardar a finalização do processo de instalação do aplicativo.
5. Selezione ABRIR e pressione OK.

RESTAURAÇÃO DO PADRAO DE FÁBRICA

Para reiniciar o sistema Android, seguir os passos abaixo.

1. Pressione o botão "SMART TV" no controle remoto.
2. Seleccione a opção CONFIGURAR.
   03.Clique em REINICIAR -> REDEFINIR -> REDEFINIR TV -> APAGARTUDO
3. Aguardar a finalização do processo.

ATUALIZAÇÃO DE SOFTWARE

Mantenha seu televisor sempre atualizado, veja abaixo as formas de atualização disponíveis.

VIA USB:

Para baixar e atualizar via USB, acessar o site:

http://www.philco.com.br/

Atendimento > Drivers

No campo "Entre com o serial do produto:"

Digitar os últimos 5 dígitos do "Número de série" que se iniciam pela letra "T".

VIA INTERNET:

Smart TV > Configurar > Rede > Redefinir > OTA Settings > "Procurar Atualizações (Check for Updates).

AJUSTES E CONFIGURAÇÕES

As próximas páginas deste tópico explicam como ajustar algumas configurações do televisor.

IMPORTANTE:

• Para acessar o SETUP do aparelho, pressionar o botão MENU.
• Algumas funções podem não estar disponíveis, depende do modelo e versão do aparelho.

IMAGEM - Conjunto de opções para configuração da imagem.

MODO DE IMAGEM: alterna entre as equalizações predefinidas.

CONTRASTE: ajuste manual do contraste da imagem.

BRILHO: ajuste manual do brilho da imagem.

LUZ DE FUNDO: ajuste do brilho da tela de fundo

COR: ajuste manual da cor da imagem.

MATIZ: ajuste manual da matiz da imagem.

NITIDEZ: ajuste manual da nitidez da imagem.

TAM. DA IMAGEM: alterna entre as dimensões de imagem predefinidas.

TEMPERATURA DE COR: alterna entre os modos predefinidos da temperatura de cor da imagem.

REDUÇÃO DE RUÍDO: redução de ruído dinâmico.

SOM - Conjunto de configurações para obter melhor qualidade de som.

BALANÇO: ajusta o equilíbrio do som entre os alto falantes.

SURROUND: habilita o efeito de som Surround.

ÁUDIO: alterna o canal de áudio.

CONFIGURAÇÃO - Configurações das funções

TEMPORIZADOR OSD: define o tempo que a tela do menu ficará disponível.

SLEEP: permite escolher um tempo para o desligamento do aparelho.

FUSO HORÁRIO: permite ajuste de hora pela região local e transmitida.

ATUALIZAÇÃO SW (USB): quando disponível, permite atualizar o software do televisor com um dispositivo USB (recomendado dispositivo externo no formato de arquivos FAT32 com tamanho mínimo de 2GB).

BLOQUEAR: habilita o sistema de bloqueio de canal.

CLOSED CAPTION DTV: tipos de legenda para CC

GINGA: habilita a interatividade com programação DTV.

MODO CASA LOJA: habilita o modo showroom.

SELF TEST: relata se há algum problema no televisor, através de um teste de som e imagem.

SMART TV: acesso ao menu Smart.

CANAL - Conjunto de configuração de canais

EDITAR CANAL: edita programação de canais podendo pular e adicionar favoritos.

1 - Aparelho não liga?

• Tomada sem energia ou com mau contato, ligue o aparelho em outra tomada.
• Verifique se o cabo de alimentação está corretamente conectado entre a TV e a tomada.
• Tire a TV da tomada, aguarde 1 min e coloque à tomada novamente.
• Se a luz do standby estiver ligada, pressionar o botão "Power" do controle remoto ou do aparelho.

2 - Controle remoto não funciona?

• Pilha está mal colocada, verificar a posição das pilhas.
• Pilha está gasta, realizar a troca da pilha.
• Fora do alcance, usar o controle remoto de acordo com as instruções contidas neste manual.

3 - Sem imagem, imagem ruim, distorci-da?

- Conexões (A&V, HDMI, VGA...) ligadas incorretamente, efetuar a ligação dos cabos conforme instruções contidas neste

manual.

• Mensagem de “sem sinal”, conecte a antena conforme instruções desse manual, selecionar a entrada correta no botão “SOURCE” do controle remoto.
• Canal de TV mal sintonizado, selecionar o canal correto de TV; verificar se a antena está corretamente conectada; fazer novamente a sintonização automática, conforme instruções descritas neste manual.
• Problemas de recepção, verificar a antena, caso esteja utilizando uma antena interna, opte por uma antena externa.
• Cores da imagem distorcidas, acessar o "MENU" do aparelho e ajustar as opções de imagem conforme necessidade.
• Formato de tela: acessar o "MENU" e ajustar o formato da tela conforme necessidade. Sinais analógicos ou digitais (transmitidos no padrão SD 4:3) apresentarão barras pretas laterais e perda na qualidade da imagem.

- É normal que o televisor apresente imagens quadriculadas ou travamento quando a intensidade do sinal digital for fraca.

- Volume muito baixo, aumentar o volume através do controle remoto ou diretamente no aparelho.

- Função "MUTE" ligada, pressionar o botão "MUTE" do controle remoto.

- Cabos mal conectados, se estiver utilizando outros modos de entrada do televisor, verificar se os cabos estão conectados corretamente conforme descrito neste manual.

- Som distorcido ou desbalanceado, acessar o "MENU" do aparelho e ajustar as opções de som conforme necessidade.

5 - Não sintoniza canal digital?

- Verificar se a região onde o televisor está sendo utilizado possui sinal digital

- Verificar se a antena é UHF e está corretamente

instalada e direcionada, caso esteja utilizando uma antena interna, opte por uma antena externa.

6 - Não acessa internet por cabo?

- Para configurar uma conexão de internet é necessário que o televisor possua a função SmartTV.

- Verificar se o cabo de rede está conectado a entrada RJ45 no televisor. - Verificar se o modem de internet na sua casa está funcionando e com conexão.

- Verificar se foi feita a configuração de rede a cabo, acessar o "MENU" do televisor e ajustar as opções de rede conforme instruções contidas neste manual.

7 – Não acessa internet sem fio?

- Para configurar uma conexão de internet é necessário que o televisor possua a função SmartTV.

- Verificar se o adaptador wireless Philco está conectado a entrada USB do televisor, para modelos que não

possuem Wireless interno.

- Verificar se o modem wireless de internet na sua casa está funcionando e com conexão.

- Verificar se foi feita a configuração de rede sem fio, acessar o "MENU" do televisor e ajustar as opções de rede conforme instruções contidas neste manual.

8 - Problemas de configuração com o computador

- A conexão do televisor com um computador só poderá ser feita através das entradas HDMI1, HDMI2 ou HDMI3.

- Seleccionar, no televisor,

a entrada correspondente HDMI1,HDMI2 ou HDMI3.

- Ajustar, no computador, a resolução máxima suportada pelo televisor (informação contida neste manual), para evitar uma resolução incompatível.

Dúvidas? Acesse a Central de Relacionamento Philco através do endereço www.philco.com.br/sac ou Código QR abaixo:

ESPECIFICAÇÕES TÉCNICAS

IMAGEM/TELA

•Tipo da Tela: Backlight LED 32"

•Proporção de Imagem: 16:9

• Resolução Máxima: 1366 x 768 (pixels)

•Contraste dinâmico: 3.500.000 : 1

SOM

- Potência de saída: 2X10 WRMS (Som Estéreo)

RECEPÇÃO

•Sintonia: Digital com recepção ISDB-T.

- Modulação: PAL-M / PAL-N / NTSC

-Recepção: 125 canais em modo VHF/UHF/CABO

GERAL

•Temp. ambiente: 0°C a 40°C

•Alimentação: 110\~240V

•Frequência: 50/60 Hz

- Consumo médio: < 35W

Número de homologação referente ao modelo MT-WN757NM

ANATEL

CÓD HOMOLOGAÇÃO 2221-14-2025

Modelo: MT-WN757NM

ESTE EQUIPAMENTO OPERA EM CARÁTER SECUNDÁRIO, ISTO É, NAO TEM DIREITO A PROTEÇÃO CONTRA INTERFERÊNCIA PREJUDICIAL, MESMO DE ESTAÇÕES DO MESMO TIPO, E NÃO PODE CAUSAR INTERFERÊNCIA A SISTEMAS OPERANDO EM CARÁTER PRIMÁRIO

CERTIFICADO DE GARANTIA ÁUDIO E VÍDEO

A Fabricante solicita ao consumidor a leitura prévia do Manual de Instruções para a melhor utilização do produto. A Fabricante garante seus produtos contra defeitos de fabricação durante o período estabelecido, contados a partir da data de entrega do produto expresso na nota fiscal de compra. Conforme modelo a seguir:

TELEVISORES LCD/LED/PLASMA E MONITOR
GARANTIA LEGAL*	90 DIAS
GARANTIA ADICIONAL	270 DIAS
GARANTIA TOTAL**	360 DIAS

*A GARANTIA LEGAL É DE 90 DIAS E TÊM SEU INÍCIO NA DATA DE AQUISIÇÃO DO PRODUTO.
**A GARANTIA TOTAL É A SOMA DA GARANTIA LEGAL MAIS A GARANTIA ADICIONAL.
- Os controles remotos terão garantia legal de 90 dias, mais 270 dias de garantia adicional, totalizando 360 dias.
- Os acessórios terão somente garantia legal de 90 dias.

A Fabricante prestará serviços de Assistência Técnica, tanto os gratuitos quanto os remunerados somente nas localidades onde mantiver Postos Autorizados.

Em locais onde não haja Postos Autorizados, o produto deverá ser transportado, por conta e risco do consumidor. A relação de Postos Autorizados está disponível através do site www.philco.com.br ou

através do SAC (47) 3431-0499. Se o consumidor vier a transferir a propriedade deste produto, a garantia ficará automaticamente transferida, respeitando o prazo de validade, contado a partir da primeira aquisição. Produtos que necessitam de serviço de instalação terão despesas e responsabilidades por conta do consumidor. O compromisso de garantia cessará caso:

• O produto seja examinado, adulterado ou convertado fora de Assistência Técnica Autorizada.
• Ocorra a utilização de peça ou componente não original.
• O produto seja ligado em tensão diferente daquela para qual foi projetado.
• O defeito seja decorrente de uso inadequado ou negligência do consumidor em relação às instruções do manual.
• Danos sejam causados por ação de agentes naturais (enchentes, maresia, raios, etc.)
• O produto seja utilizado para fins não domésticos.
• Não sejam seguidas as recomendações de conservação, conforme manual.
• Ausência ou adulteração do número de série.

Fabricado por: Philco Eletrônicos S.A. - Manaus

Rua Palmeira de Miriti, 287

Bairro: Gilberto Mestrinho

Manaus - AM

CEP: 69.075-215

Insc. Est. 06.200.708-4

CNPJ 11.283.356/0002-87

INDÚSTRIA BRASILEIRA

PRODUZIDO NO PÓLO INDUSTRIAL DE MANAUS

Philco ATENDIMENTO AO CONSUMIDOR (47) 3431-0499 www.philco.com.br

(47) 3431-0499

www.philco.com.br
