MANUAL DE UTILIZADOR TCL G31 HOTPOINT

Informações importantes, 16-17

Instalação, 18

Onde colocar a sua máquina de secar roupa

Ventilação

Instruções de inversão da porta

Drenagem da água

Ligação eléctrica

Antes de iniciar a utilização da sua máquina

de secar roupa

Descrição da máquina, 19

Para abrir a porta

Características

Painel de controlo

Arranque e programas, 20-22

Escolher um programa

Tabela de programas

Controlos

TCL G31 TCL G31X

Roupa, 23-24

Escolher a sua roupa

Etiquetas de cuidado na lavagem

Peças delicadas

Tempos de secagem

Avisos e Sugestões, 25

Segurança geral

Eliminação

Poupança de energia e respeito pelo ambiente

Manutenção e cuidado, 26

Desligar a electricidade

Limpar o filtro depois de cada ciclo

Esvazie o recipiente de água após cada ciclo

Verificar o tambor depois de cada ciclo

Limpar a unidade do condensador

Limpar a máquina

Resolução de problemas, 27

Reparações, 28

Peças sobressalentes

! Tenha este folheto de instruções à mão para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso venda este aparelho, passe o folheto ao novo proprietário, de modo a certificar-se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funcionamento.
! Leia cuidadosamente as instruções; as páginas que se seguem contêm informações importantes acerca da instalação, bem como sugestões sobre o funcionamento da máquina.

Este símbolo serve para lembrar-te de ler este manual de instruções.

Hotpoint

ARISTON

Informações Importantes

P

Para que a sua secadora de condensador funcione de forma eficaz, deve seguir o plano de manutenção regular apresentado em baixo:

Filtro...

! TEM limpar o filtro de cotão a CADA ciclo de secagem.

PASSO 1.

Abra a porta da secadora.

Puxe o filtro para fora (utilizando as reentrâncias para os dedos).

Limpe os depósitos de cotão da quadrícula do filtro.

filtro.

PASSO 4.

Instale novamente o filtro - NUNCA utilize a secadora sem o filtro instalado.

! Não limpar o filtro a CADA ciclo de secagem afecta o desempenho da sua máquina.

- Demorará mais tempo a secar e, como resultado, utilizará mais electricidade durante a secagem.

Recipiente de água...

! TEM de esvaziar o recipiente da água após CADA ciclo de secagem.

PASSO 1.

Puxe o recipiente da água na sua direcção e retire-o totalmente da secadora.

Esvazie toda a água acumulada no recipiente da água.

Instale novamente o recipiente da água, certificando-se de que está bem encaixado na respectiva posição.

! A luz de 'Esvaziar água' permanece acesa para lembrá-lo despejar o recipiente da água no início e no fim de cada programa.

! Não esvaziar o recipiente da água pode resultar em:

• A máquina deixar de aquecer (pelo que a carga poderá estar ainda molhada no fim do ciclo de secagem).
• A luz de 'Esvaziar água' fica intermitente para indicar que o recipiente da água está cheio.

Primeira Utilização do Sistema de Recolha de Água

Quando a sua secadora é nova, o recipiente de água não recolhe a água sem que seja devidamente preparado para a primeira utilização; é um processo que demora 1 ou 2 ciclos de secagem. Depois de previamente preparada, o recipiente recolhe água durante cada ciclo de secagem.

Unidade do condensador...

! É NECESSÁRIO limpar o cotão TODOS os meses.

PASSO 1.

Abra a tampa do condensador

- segure na pega e puxe na sua direcção.

Retire o condensador, rodando os 3 grampos e puxando o condensador na sua direcção.

(Pode existir alguma água nos tubos, o que é normal).

Lave o condensador, a partir da parte posterior, com água para retirar quaisquer depósitos de cotão.

Instale novamente a unidade do condensador - certifique-se de que a unidade é totalmente empurrada, que os 3 grampos são bem apertados e que as setas de direcção no painel frontal do condensador estão a apontar para cima.

• As setas de posição estão a apontar para cima.
• Os 3 grampos são novamente afixados na posição de 'bloqueio'.

! Não limpar o condensador pode provocar a falha prematura da sua secadora

P

Onde colocar a sua máquina

- Instale a sua máquina a alguma distância de ligações de gás, fogões, aquecedores e placas de cozinha, uma vez que as chamas podem danificar o aparelho.

mínima espaço 10 mm

mínima espaço 15 mm

- Se pretende instalar o aparelho por baixo de uma bancada ou de um balcão, não se esqueça de deixar um espaço de 10 mm entre a bancada e quaisquer objectos ou acima do tampo da máquina e um espaço de 15 mm entre as partes

laterais da máquina e mobiliário ou paredes.

Assegura assim a correcta circulação do ar.

Certifique-se de que as ventilações posteriores não ficam obstruídas.

Ventilação

Quando a secadora estiver em utilização, tem de existir uma ventilação adequada. Certifique-se de que coloca a sua máquina num ambiente que não seja húmido e de que existe uma ventilação adequada. O fluxo de ar em torno da secadora é essencial para condensar a água produzida durante a lavagem; a secadora não funciona em perfeitas condições se encerrada no espaço fechado ou armário.

! Não recomendamos a instalação da secadora num armário, mas o aparelho nunca deve ser instalado por trás de uma porta que se possa trancar, uma porta deslizante ou com uma dobradiça instalada no lado oposto à porta da máquina.

! Se utilizar a secadora numa sala pequena e fria, pode gerar-se alguma condensação.

Instruções de inversão da porta

Trinco da porta Gancho Suporte da porta Gancho

A porta da sua secadora é reversível e pode mudar-se facilmente. Mude o suportes de trinco na diagonal e os parafusos. Mude o trinco da porta e fechadura com as placas de paragem opostas (ver diagrama acima).

Drenagem da água

Se a sua secadora estiver instalada junto a um ponto de canalização, a água pode ser canalizada para este sistema. Isto afasta a necessidade de esvaziar o recipiente de água. Se a secadora estiver empilhada sobre ou instalada junto à máquina de lavar roupa, pode partilhar o mesmo ponto de canalização. A altura do cano deve ser inferior a 1m A partir da parte inferior da secadora.

Retire o grampo e o tubo deste ponto...

Retire o grampo e o tubo da posição mostrada (ver diagrama).

...instale o novo tubo e monte o grampo aqui.

Instale um tubo com um comprimento adequado no novo local (ver diagrama) e instale novamente o grampo.

! Certifique-se de que o tubo não fica obstruído ou dobrado quando a secadora estiver na sua posição final.

Ligações eléctricas

Certifique-se do seguinte antes de introduzir a ficha numa tomada de corrente eléctrica:

• A tomada tem de ter ligação à terra.
• A tomada deve ter capacidade para suster a potência máxima de máquinas, que está indicada na chapa de classificação (ver Descrição da máquina de secar).
• A tensão deve encontrar-se dentro dos valores indicados na chapa de classificação (ver Descrição da máquina de secar).
• A tomada deve ser compatível com a ficha da máquina. Se não for este o caso, substitua a ficha ou a tomada.
  ! A secadora não deve ser instalada ao ar livre, mesmo que seja num espaço abrigado. Pode ser extremamente perigosa a exposição à chuva ou tempestades.
  ! Depois de instalada, a cablagem eléctrica e ficha da máquina deve estar facilmente alcançável.
  ! Não utilize cabos de extensão.
  ! O cabo de alimentação não deve ser dobrado ou pisado.
  ! O fio de alimentação eléctrica deve ser verificado periodicamente e substituído por um fio preparado especialmente para esta secadora, apenas por técnicos autorizados (ver Reparações). Fios de alimentação novos ou mais longos são fornecidos sem custos adicionais por representantes autorizados.
  ! O fabricante recusa qualquer responsabilidade caso estas regras não seja seguidas.
  ! Se tiver dúvidas sobre o mencionado acima consulte um electricista qualificado.

Antes de iniciar a utilização da sua máquina de secar roupa

Depois de instalar a sua máquina e antes de iniciar a sua utilização, limpe o interior do tambor para remover qualquer pó que se tenha acumulado durante o transporte.

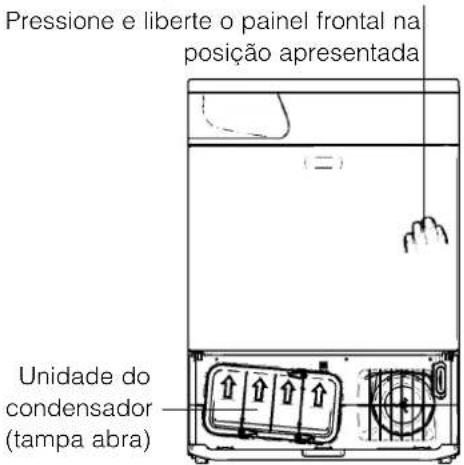

Para abrir a porta

Pressione e liberte o painel frontal na posição apresentada Unidade do condensador (tampa abra)

Características

Características Recipiente de água Chapa de classificação Números de modelo e de série Tampa do condensador Pega da tampa do condensador (Puxar para abrir) Filtro Entrada de ar

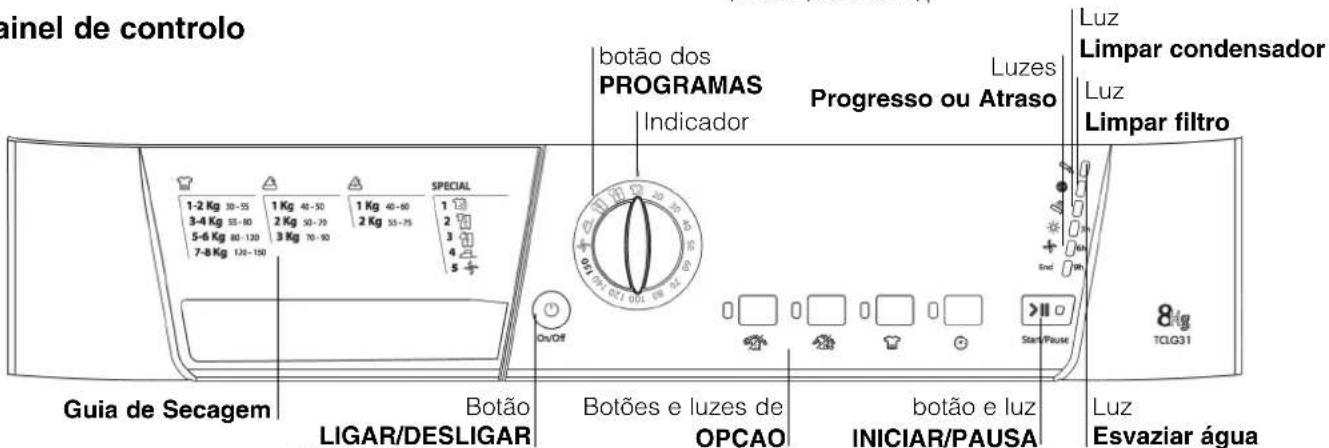

Painel de controlo

ainel de controlo 1-2 Kg 30-55 3-4 Kg 55-80 5-6 Kg 80-120 7-8 Kg 120-150 SPECIAL 1 Kg 40-50 2 Kg 50-70 3 Kg 70-90 botão dos PROGRAMAS Indicador Luzes Progresso ou Atraso Luz Limpar condensador Luz Limpar filtro Guia de Secagem Botão LIGAR/DESLIGAR Botões e luzes de OPÇAO botão e luz INICIAR/PAUSA Luz Esvaziar água

O botão LIGAR/DESLIGAR Se a secador estiver a funcionar e se premir este botão, a secador pára. Pressione novamente para reiniciar a secagem.

O Guia de Secagem permite a consulta de uma tabela de utilização fácil, com a descrição dos tipos de tecidos e as capacidades de carga.

O botão dos PROGRAMAS define o programa: rode-o até que o indicador esteja a apontar para o programa que pretende seleccionar (ver Arranque e Programas).

Os botões/luzes de OPÇÃO seleccionam as opções disponíveis para o programa seleccionado. As luzes indicam que a opção foi seleccionada (ver Arranque e Programas).

O botão INICIAR/PAUSAinia um programa seleccionado. Quando pressionar este botão, é emitido um sinal sonoro e as luzes de progresso ficam intermitentes para confirmarem a acção. Durante a execução de um programa, se pressionar este botão o secador pára. A luz fica verde quando o programa está em funcionamento, laranja e intermitente se o programa estiver em pausa ou verde e intermitente se estiver á

As luzes Progresso ou Atraso em estado intermitente indicam o estado do programa ou o tempo de atraso. Durante um início atrasado, as luzes passam a intermitente para indicar o atraso seleccionado. Quando não se encontram em estado intermitente, indicam cada fase do programa, acendendo a luz correspondente (ver Arranque e Programas).

A luz indicadora Esvaziar água indica que o recipiente de água deve ser esvaziado. A luz demora alguns segundos a apagar-se depois de colocar novamente o recipiente de água vazio e, para que a luz se apague, a secadora deve estar em funcionamento (ver Controlos).

Nota: Se a cuba da água se encher, a luz do indicador fica intermitente, a temperatura é desligada e a sua roupa não seca.

A luz Limpar filtro límbra, antes de cada programa, que é essencial limpar o filtro de cada vez que a secadora é utilizada (ver Manutenção e cuidado).

A luz Limpar condensador felembra que é essencial limpar o condensador em intervalos regulares (ver Manutenção e cuidado).

P

Escolher um programa

1. Ligue a secadora a uma tomada de corrente eléctrica.
2. Escolha a sua roupa de acordo com o tipo de tecido (ver Roupa).
3. Abra a porta e certifique-se de que o filtro está limpo e bem colocado e de que o recipiente da água está vazio e na respectiva posição (ver Manutenção).
4. Carregue a máquina e certifique-se de que nenhuma peça fica presa no fecho da porta. Feche a porta.
5. Se nenhuma das luzes estiver acesa: Pressione o botão LIGAR/DESLIGAR
6. Escolha o programa de secagem após consulta da Guia de Programas (ver Programas) bem como as indicações para cada tecido (ver Roupa). - Seleccione um programa, rodando o botão PROGRAMAS.

7. Defina um tempo de atraso, bem como outras opções, conforme necessário.

8. A luz INICIAR/PAUSA está verde intermitente:

9. prima o botão INICIAR/PAUSA >II para iniciar. A luz verde deixa de piscar.
   Durante o programa de secagem, pode verificar a sua roupa e retirar peças que já estejam secas enquanto as restantes continuam a secar. Quando fechar novamente a porta, prima o botão INICIAR de modo a retomar a secagem. (Quando a porta está aberta, a luz INICIAR/PAUSA fica laranja intermitente. Depois de fechar a porta e premir o botão INICIAR/PAUSA, a luz INICIAR/PAUSA deixa de piscar e fica verde.)

10. Quando o programa estiver concluído. Será emitido um sinal sonoro. Abra a porta, retire a roupa, limpe o filtro e coloque-o novamente. Evvazie o recipiente de água e coloque-o novamente (ver Manutenção).

Se a opção Pós Anti-Vincos tiver sido seleccionada e não retirar a roupa imediatamente, a secadora roda ocasionalmente durante 10 horas ou até abrir a porta.

1. Desligue a secadora.

Nota: Esta máquina de secar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão LIGAR/DESLIGAR (On/Off) e aguarde até a reactivação da máquina.

O 'Engoma fácil' é um programa breve de 10 minutos (8 minutos de calor, seguidos de 2 minutos de um período de rotação a frio), que ventila as fibras das roupas que foram deixadas na mesma posição/Local durante um período de tempo prolongado. O ciclo relaxa as fibras e facilita a passagem a ferro.

! O 'Engoma fácil' não é um programa de secagem e não deve ser utilizado com peças de roupa molhadas.

Para obter os melhores resultados:

1. Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco:

Tecido Carga máxima

Algodão e Misturas de algodão 2,5 kg Sintéticos 2 kg

Gangas

2 kg

1. Descarregue a secadora imediatamente após o fim do programa, pendure, dobre ou engome as peças de roupa e guarde-as no armário. Caso isto não seja possível, repita o programa.

O efeito 'Engoma fácil' varia de tecido para tecido. Funciona bem com tecidos tradicionais como algodão e misturas de algodão e menos bem em fibras acrílicas e em materiais como Tencel®.

Programas

! Se nenhuma das luzes estiver acesa; Prima o botão LIGAR/DESLIGADO ⏻ e, em seguida, seleccione o programa.

Programa	O que faz... Como defini-lo...		Nota:
Engoma fácil	Breve programa (aproximadamente 10 minutos) que amacia as fibras da roupa que está pronta para ser engomada.	Defina o interruptor PROGRAMA para a posição Seleccione qualquer Opção, se requerido.Pressione o botão INICIAR/PAUSA >II	Este não é um programa de secagem (ver página anterior).Opções disponíveis:Nenhuma
AlgodãoExtra seco	Seca a roupa na definição Calor Alto, pronta a vestir.	Defina o interruptor PROGRAMA para a posição Seleccione qualquer Opção, se requerido.Pressione o botão INICIAR/PAUSA >II	Opções disponíveis:Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos
AlgodãoArmário	Seca a roupa na definição Calor Alto, pronta a ser guardada no armário.	Defina o interruptor PROGRAMA para a posição Seleccione qualquer Opção, se requerido.Pressione o botão INICIAR/PAUSA >II	Opções disponíveis:Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos
SintéticosArmário	Seca a roupa na definição Baixo Calor, pronta a ser guardada no armário.	Defina o interruptor PROGRAMA para a posição Seleccione qualquer Opção, se requerido.Pressione o botão INICIAR/PAUSA >II	Opções disponíveis:Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos
Secagem temporizada(150, 140, 120, 100, 80, 70, 60, 50, 40,30 ou 20 minutos)	Seca a roupa molhada que deseja secar com baixo calor ou cargas pequenas (menos de 1kg).Pode ser utilizado com a opção de calor alto, caso prefira utilizar um programa temporizado.	Defina o interruptor PROGRAMA para o tempo pretendido: 150, 140, 120, 100, 80, 70, 60, 50, 40, 30 ou 20. Seleccione qualquer Opção, se requerido.Pressione o botão INICIAR/PAUSA >II	Opções disponíveis:Calor Alto Início Atrasado Cuidados Pré-Vincos Cuidados Pós-Vincos Consulte os tempos de secagem propostos (ver Roupa).Os últimos 10 minutos destes programas é o “Rotação a Frio” (ver em seguida)
Rotação a frio	Breve programa (aproximadamente 10 minutos) que arrefece fibras ou roupa.	Defina o interruptor PROGRAMA para a posição Pressione o botão INICIAR/PAUSA >II	Options available:Nenhuma

P

Controlos

- Botão dos PROGRAMAS

! Cuidado, se a posição do botão dos PROGRAMAS fôr alterada após premir o botão INICIAR/PAUSA>II, a nova posição NÃO alterará o programa seleccionado. Para alterar um programa seleccionado, prima o botão INICIAR/PAUSA>II; a luz fica laranja e intermitente para indicar que o programa está em pausa. Seleccione o novo programa e quaisquer opções necessárias e, de seguida, a luz ficará verde. Prima novamente o botão INICIAR/PAUSA>II e o novo programa é iniciado.

- Botões / Luzes OPÇÃO

Estes botões são utilizados para personalizar o programa seleccionado. Nem todas as opções são possíveis para todos os programas (ver Arranque e Programas). Se uma opção não são possíveis e caso prima o botão, será emitido um sinal sonoro será por três vezes. Se a opção estiver disponível, o sinal sonoro será emitido uma única vez e a luz de opção ao lado do botão acender-se-á para confirmar a selecção.

Luzes Progresso (☀ Secagem, Rotação a frio, End) / Atraso (3hr, 6hr, 9hr)

Quando a luz ao lado do botão Atraso estiver acesa, estas luzes passarão a intermitente para indicar que o tempo de atraso foi seleccionado. Durante os outros programas, indicam o progresso do secador. Cada uma dessas luzes acende-se quando a fase correspondente for iniciada.

Atraso de Tempo

O início de alguns programas (ver Arranque e Programas) pode ser atrasado num máximo de 9 horas em fases de 3 horas. Certifique-se de que a garrafa de água está vazia antes de definir um início atrasado. Quando o início atrasado está seleccionado, a luz ao lado do botão "Atraso" ficará acesa e a luz do período de atraso seleccionado passará a intermitente (após premir o botão INICIAR/PAUSA).

Para definir um início atrasado, prima o botão "Atraso de Tempo". A luz ao lado do botão ficará acesa em conjunto com a luz de atraso "3hr". Se premir novamente o botão, a definição de atraso avançará para "6hr". A luz "3hr" será apagada e a luz "6hr" ficará acesa. Cada vez que premir o botão, a definição de atraso avança 3 horas, conforme indicado pela luz correspondente. Se premir novamente o botão quando a luz "9hr" estiver acesa, o atraso será cancelado. Manter o botão Ligar/Desligar sob pressão também cancela esta opção.

Cuidados Pré-Vincos

Esta opção apenas está dosponível caso seja seleccionado um início atrasado. Por vezes, a roupa entra num ciclo de rotação durante o período atrasado, de modo a ajudar a prevenir a formação de vincos.

Calor Alto

Disponível para programas de Secagem Temporizada. Se premir este botão, seleccionará uma definição de calor alto e a luz ao longo do botão é acesa. Por predefinição, o calor dos programas temporizados é baixo. Se premir o botão quando a luz ao longo do botão se encontra acesa, seleccionará uma definição de baixo calor e a luz apagará.

Cuidados Pós-Vincos

Quando disponível e seleccionada, a máquina faz, algumas vezes, num ciclo de rotação após o final dos ciclos de secagem e Rotação a Frio, de modo a ajudar a prevenir a formação de vincos, caso não seja possível retirar a roupa imediatamente após a conclusão do programa. A luz End fica acesa durante esta fase.

Luz Esvaziar água / recipiente de água

(Se esvaziou o secador, esta luz poderá ser ignorada, uma vez que não há necessidade de esvaziar o recipiente de água).

Quando esta luz encontra-se acesa (não em estado intermitente), avisa-o que tem de esvaziar o recipiente de água.

Se o recipiente de água se encher durante um programa, o aquecedor desliga-se e o secador executa um período "Rotação Fria", a luz passa a intermitente e será emitido um sinal sonoro. Deverá esvaziar o recipiente de água e reiniciar o secador, caso contrário, a roupa não ficará seca. Depois de reiniciar o secador, a luz demorará alguns segundos até se apagar.

Para evitar este procedimento, esvazie sempre o recipiente de água cada vez que utilizar o secador (ver Manutenção).

- Abertura da Porta

A abertura da porta (ou premir o botão INICIAR/PAUSA >II) durante um programa provoca a interrupção do secador e os seguintes efeitos:

• A luz INICIAR/PAUSA fica laranja e intermitente.
• Durante uma fase de atraso, o mesmo prosseguirá com a contagem decrescente. O botão INICIAR/PAUSA >II terá de ser premido para retomar o programa de atraso. Uma das luzes de atraso passará a intermitente para indicar a definição de atraso actual.

- O botão INICIAR/PAUSA >II terá de ser premido para retomar o programa. As luzes de progresso serão alteradas para indicar o estado actual INICIAR/PAUSA deixa de piscar e passa a verde.

- Durante a fase “Cuidados Pós-Vincos” de um programa de secagem, o programa terminará. Se premir o botão INICIAR/PAUSA>II, um novo programa será reiniciado desde o princípio.

- A alteração botão dos PROGRAMAS seleccionará um novo programa e a luz INICIAR/PAUSA fica verde e intermitente. Tal poderá ser utilizado para seleccionar o programa “Rotação a Frio” para arrefecer as peças, caso considere que estejam demasiado secas. Prima o botão INICIAR/PAUSA >II para iniciar o novo programa.

- Nota

Em caso de corte de electricidade, desligue a alimentação ou remova a ficha. Quando a electricidade for reposta, prima o botão INICIAR/PAUSA >II para retomar o programa.

Escolher a sua roupa

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser utilizados na secadora.
• Escolha a roupa por tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Feche os fechos de correr e desaperte cintos e correias.
• Torça cada peça de modo a eliminar o máximo de água possível.

! Não carregue peças a pingar na secadora.

Carga máxima

Não carregue mais do que a capacidade máxima.

Estes números referem-se ao peso em seco:

! NÃO sobrecarregue a máquina, uma vez que pode resultar num desempenho de secagem reduzido.

Carga típica

Nota: 1kg = 1000g

Roupas

Blusa de algodão 150 gOutros 100 g

Vestido de algodão 500 gOutros 350 g

Calças de ganga 700 g

10 fraldas 1000 g

Camisa de algodão 300 gOutros 200 g

T-Shirt 125 g

Peças domésticas
Capa de edredão em algodão 1500 g(Duplo) Outros 1000 g
Toalha de mesa grande	700 g
Toalha de mesa pequena	250 g
Pano de cozinha	100 g
Toalhão de banho	700 g
Toalha de rosto	350 g
Lençol de banho	500 g
Lençol (solteiro)	350 g

No fim de um ciclo de secagem, os algodões ainda devem estar húmidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve período de secagem.

- Nota: Nos últimos 10 minutos de cada período de tempo, procede-se à secagem a frio; tenha em consideração esta função ao definir o tempo, uma vez que este período não seca a sua roupa.

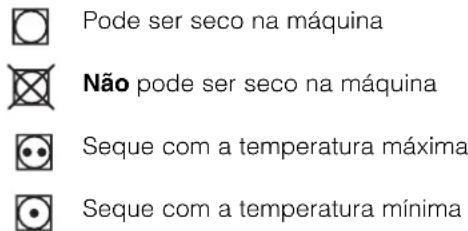

Etiquetas de cuidado na lavagem

Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizar a secadora pela primeira vez. Os símbolos que se seguem são os mais comuns:

Pode ser seco na máquina Não pode ser seco na máquina Seque com a temperatura máxima Seque com a temperatura mínima

Peças não adequadas para secagem na máquina

• Artigos que contenham borracha ou materiais tipo borracha ou películas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substâncias inflamáveis (toalhas vaporizadas com laca de cabelo).
• Fibras de vidro (alguns tipos de reposteiros).
• Artigos que tenham sido limpos a seco.
• Itens com o código ITCL (ver Peças delicadas). Podem ser limpos com produtos de limpeza a seco domésticos. Siga as instruções cuidadosamente.
• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora.

P

Peças delicadas

Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secos com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo período de tempo.

Peças pregueadas ou enrugadas: leia as instruções de secagem do fabricante da peça.

Artigos com goma: não seque estes artigos com peças sem goma. Certifique-se de que retira o máximo da solução de goma da carga antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pó e deixa a sua roupa mole, eliminando o propósito da goma.

Tempos de secagem

A tabela (ver abaixo) apresenta tempos de secagem APROXIMADOS em Minutos. Os pesos referem-se a artigos secos.

Estes tempos são aproximados e podem variar dependendo de:

- Quantidade de água mantida nas roupas após o ciclo de centrifugação: as toalhas e peças delicadas retêm muita água.

- Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras diferentes poderão não ter o mesmo tempo de secagem.

- Quantidade de roupa: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.

- Secagem: Se pretender engomar algumas das suas roupas, podem ser retiradas da máquina ainda um pouco húmidas. As restantes poderão ficar mais tempo, se precisar delas completamente secas.

- Definição de temperatura.

- Temperatura ambiente: se o espaço em que a máquina está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas.

- Volumes: alguns artigos mais volumosos devem ser secos na máquina com cuidado. Sugerimos que remova estes artigos várias vezes, sacuda-os e volte a colocá-los na máquina até que estejam completamente secos.

! Não seque em demasiado as suas roupas. Todos os tecidos contêm um pouco de humidade natural, que os mantêm suaves e macios.

AlgodãoCalor Alto	Tempos de secagem de 800-1000rpm na máquina de lavar
				Metade da carga				Carga completa
	1 kg	2 kg	3 kg	4 kg	5 kg	6 kg	7 kg	8 kg
	30 - 40	40 - 55	55 - 70	70 - 80	80 - 90	95 - 120	120 - 140	130 - 150
SintéticosBaixo Calor	Tempos de secagem em centrifugação reduzida na máquina de lavar
			Metade da carga			Carga completa
	1 kg		2 kg			3 kg
	40 - 50		50 - 70 70 - 90
AcrílicosBaixo Calor	Tempos de secagem em centrifugação reduzida na máquina de lavar
	Metade da carga			Carga completa
	1 kg			2 kg
	40 - 60			55 - 75

! O equipamento foi concebido e construído de acordo com normas de segurança internacionais. Estes avisos são apresentados por razões de segurança e devem ser seguidos minuciosamente.

Segurança Geral

• Esta secadora não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimento, a menos que tenham supervisão ou instruções quanto à utilização do aparelho por parte de uma pessoa responsável pela sua segurança.
• Esta secadora foi concebida para utilização doméstica e não utilização profissional.
• Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados.
• Desligue a máquina retirando a ficha e não puxando o fio.
• As crianças não devem aproximar-se da secadora durante a sua utilização. Depois da utilização da secadora, desligue-a no botão e da corrente eléctrica. Mantenha a porta fechada de modo que as crianças não utilizem a máquina como um brinquedo.
• As crianças não devem ser deixadas sozinhas para se garantir que não brincam com a secadora.
• O aparelho deve ser instalado correctamente com a ventilação adequada. A entrada de ar no painel frontal e a ventilação posterior por trás da secadora nunca devem estar obstruídos (ver Instalação).
• Nunca utilize a secadora em carpetes, cuja altura impeça o ar de entrar na secadora a partir da base.
• Verifique se a secadora está vazia antes de carregá-la.
• O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização.
• Não utilize a secadora sem que o filtro, o recipiente de água e o condensador estejam seguramente afixados nas respectivas posições (ver Manutenção).
• Não utilize amaciador líquido na sua máquina de secar; adicione-o ao enxaguamento final da sua máquina de lavar.
• Não sobrecarregue a secadora (ver Roupa para além das cargas máximas).
• Não carregue peças que estejam a pingar.
• Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água.
• Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa).
• Não seque peças de vestuário que tenham sido tratadas com produtos químicos.
• Nunca secar artigos contaminados com substâncias inflamáveis (óleo de culinária, acetona, álcool, Gasolina, querosene, tira-nódoas, turpentina, ceras, removedores de cera e lacas para o cabelo), a menos que lavados com água quente e com uma quantidade considerável de detergente extra.
• Não secar borracha, artigos com partes em borracha e peças de vestuário, almofadas com aplicações em borracha, espuma (espuma de látex), borracha, plástico, toucas de duche, têxteis impermeáveis, fraldas ou pensos descartáveis, polietileno ou papel.
• Não seque artigos grandes e muito volumosos.

• Não seque fibras acrílicas a altas temperaturas.

• Remova todos os objectos dos bolsos, em especial, isqueiros (risco de explosão).

• Complete cada programa com a respectiva Fase de rotação a frio.
• Não desligue a máquina quando ainda existirem artigos quentes no interior.
• Limpe o filtro após cada utilização (ver Manutenção).
• Evvazie o recipiente de água e coloque-o novamente (ver Manutenção).
• Limpe a unidade do condensador após intervalos regulares (ver Manutenção).
• Não permita a acumulação de resíduos na secadora.
• Nunca suba para cima da secadora. Pode resultar em ferimentos.
• Siga sempre as normas e requisitos eléctricos (ver Instalação).
• Compre sempre peças sobressalentes e acessórios originais (ver Reparação).

! AVISO: Nunca parar a secadora antes do fim do ciclo de secagem, a menos que todos os artigos sejam rapidamente retirados e espalhados de modo a dissipar o calor.

Informações Acerca de Reciclagem e Eliminação de Resíduos

Como parte do nosso continuado empenho em ajudar o ambiente, reservamo-nos o direito de utilizar componentes de qualidade, de modo a manter os custos baixos para os clientes e minimizar o desperdício de material.

• Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada.
• De modo a minimizar o risco de lesões para crianças, remova a porta e a ficha e corte o fio eléctrico do aparelho. Elimine estas peças separadamente a fim de assegurar que o aparelho não possa mais ser ligado a uma tomada eléctrica.

Recolha dos electrodomésticos

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente.

O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Poupar energia e respeitar o ambiente

• Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na máquina de secar (se primeiro utilizar uma máquina de lavar, seleccione um ciclo de centrifugação elevado). Ao fazer isto, poupa tempo e energia durante a secagem.
• Seque sempre com cargas completas – assim, poupa energia: artigos únicos ou pequenas cargas podem demorar mais tempo a secar.
• Limpe o filtro após cada utilização para cortar nos custos de consumo de energia (ver Manutenção).

Desligar a electricidade

! Desligue a secadora quando não estiver em utilização, durante tarefas de limpeza e durante todas as operações de manutenção.

Limpar o filtro depois de cada ciclo

O filtro é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos também podem ficar presos no filtro. Assim, após a secagem, limpe o filtro, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o filtro fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Também pode danificar a sua secadora.

O filtro encontra-se na grelha frontal da secadora (ver diagrama).

Remoção do filtro:

1. Puxe a pega de plástico do filtro para cima (ver diagrama).
2. Limpe o filtro e coloque-o novamente correctamente.

Certifique-se de que o filtro está completamente encaixado na grelha da máquina.

! Não utilize a máquina sem colocar novamente o filtro.

Esvazie o recipiente de água após cada ciclo

Puxe o recipiente para fora da secadora e esvazie-o num local adequado. Coloque novamente o recipiente de água de forma segura.

Verifique sempre o recipiente de água e esvazie-o antes de iniciar um programa de secagem novo.

Verificar o tambor depois de cada ciclo

Rode o tambor manualmente, de modo a remover pequenos objectos (lenços) que podem ter ficado na máquina.

Filtro Recipiente de água Condensador condensador Suportes Pega Entrada de ar

Limpar o tambor

! Não utilize agentes de limpeza de aço inoxidável ou palha de aço, abrasivos, para limpar o tambor.

É possível que uma película colorida comece a aparecer no tambor de aço inoxidável. Tal poderá ser causado por uma combinação de água e/ou agentes de limpeza como, por exemplo, amaciador de tecido da lavagem. Esta película colorida não afectará o desempenho do secador.

Limpar a unidade do condensador

Periodicamente (todos os meses), retire a unidade do condensador e limpe qualquer acumulação de cotão que se encontre entre as placas, enxaguando por baixo de água corrente fria. Este procedimento deve ser concluído com água fria a partir da parte traseira do condensador.

Remoção do condensador:

1. Desligue a secadora e abra a porta.
2. Abra a tampa do condensador (ver diagrama). Solte os três suportes, rodando-os da direita para a esquerda a 90° e, em seguida, puxando a pega para removê-los da secadora.
3. Limpe a superfície dos vedantes e coloque novamente, certificando-se de que os suportes estão bem fixos.

Limpeza

• As partes externas de metal ou em plástico e borracha podem ser limpas com um pano húmido.
• Periodicamente (de 6 em 6 meses), aspire a grelha da entrada de ar frontal e as ventilações da parte posterior da secadora para retirar qualquer acumulação de cotão, linho ou pó. Remova também a acumulação de cotão da parte frontal do condensador e áreas dos filtros e limpe ocasionalmente com um aspirador.

! Não utilize solventes nem produtos abrasivos.

! A sua secadora utiliza componentes de rolamentos especiais que não necessitam de lubrificação.

! Verifique a sua secadora regularmente por técnicos autorizados, de modo a certificar-se da segurança eléctrica e mecânica (ver Reparação).

Torneia Traseira Frente Unidade do condensador

Um dia a sua máquina parece não querer funcionar. Antes de contactar o seu Centro de Serviços (ver Reparação), analise as seguintes sugestões de resolução de problemas:

P

Problema:

Causas possíveis / Solução:

A secadora não inicia.

• A ficha não está ligada à tomada, ou não está a fazer contacto.
• Ocorreu uma falha de energia.
• Há um fusível queimado. Experimente ligar outro aparelho à tomada.
• Está a utilizar um cabo de extensão? Experimente ligar o fio de alimentação da secadora directamente à tomada.
  • A porta está bem fechada?
• O botão PROGRAMAS não foi posicionado correctamente (ver Arranque e Programas).
• O botão INICIAR/PAUSA não foi posicionado correctamente (ver Arranque e Programas).

O ciclo de secagem não inicia.

- Definiu um atraso do tempo (ver Arranque e Programas).

Demora muito tempo a secar

• O filtro não foi limpo (ver Manutenção).
• O recipiente de água tem de ser esvaziado? A luz esvaziar água encontra-se em estado intermitente? (ver Manutenção).
• O condensador tem de ser limpo? (ver Manutenção).
• A definição de temperatura não é ideal para o tipo de tecido que está a secar (ver Arranque e Programas, e ver Roupa).
• O tempo de secagem correcto não foi seleccionado para a carga (ver Roupa).
• A grelha de entrada de ar ou as grelhas traseiras estão obstruídas (ver Instalação, e ver Manutenção).
• As peças estavam demasiado molhadas (ver Roupa).
  • A secadora foi sobrecarregada (ver Roupa).

A luz Esvaziar água encontra-se em estado intermitente mas o secador apenas se encontra a funcionar há pouco tempo.

- É provável que o recipiente de água não tenha sido esvaziado no início do programa. Não espere pelo sinal esvaziar água. Verifique sempre o recipiente e esvazie-o antes de iniciar um programa de secagem novo (ver Manutenção).

A luz Esvaziar água encontra-se acesa e o recipiente de água não está cheio.

- Este procedimento é normal. A luz passa a intermitente quando o recipiente encontra-se cheio. Se a luz estiver acesa mas não em estado intermitente, significa que é apenas um aviso para esvaziar o recipiente (ver Arranque e Programas). - Se a Opção estiver acesa e a luz INICIAR/PAUSA ficar intermitente em simultâneo com as luzes de Limpar condensador e Secagem a frio; ou se as luzes Progresso ou Atraso e a luz INICIAR/PAUSA ficar intermitente em simultâneo com as luzes Limpar filtro, Limpar condensador, Secagem a frio ou Fim ('END'):

A OPÇÃO acende-se e a luz INICIAR/PAUSA fica laranja e intermitente.

- Desligue a máquina e desligue a ficha. Limpe o filtro e o condensador (ver Manutenção). Ligue novamente a ficha, ligue a máquina e, em seguida, inicie outro programa. Se a mesma combinação de luzes se mantiver intermitente, contacte o Centro de Serviços (ver Reparação).

- Se a Opção estiver acesa e a luz INICIAR/PAUSA ficar intermitente com qualquer outra combinação de luzes: anote as luzes que estão acesas e contacte o Centro de Serviço (ver Reparação).

O programa acaba e as roupas estão mais húmidas do que deviam.

! Por razões de segurança, a secadora tem um tempo de programa máximo de 4 horas. Se um programa automático não detectar a humidade final necessária durante este tempo, a secadora conclui o programa e pára. Verifique os pontos anteriores e execute novamente o programa; se os resultados continuarem húmidos, contacte o Centro de Serviço (ver Reparação).

P

Antes de contactar o Centro de Serviços:

• Utilize o guia de resolução de problemas para ver se consegue resolver o problema (ver Resolução de problemas).
• Caso contrário, desligue a secadora e contacte o Centro de Serviço mais próximo.

Peças sobressalentes

Esta secadora é uma máquina complexa. Repará-la sozinha ou através de um técnico não autorizado pode provocar danos a uma ou mais pessoas, pode danificar a máquina e pode invalidar a garantia das peças sobressalentes. Contacte um técnico autorizado se tiver problemas durante a utilização da máquina. As peças sobressalentes foram concebidas exclusivamente para este equipamento e não se destinam a outras utilizações.

O que dizer ao Centro de Serviço:

Estas informações podem ser encontradas na etiqueta de dados, no interior da porta da máquina.

Programas Comparativos

- Programas recomendados para o teste comparativo em conformidade com a norma EN61121

Programa Programa a selección (EN61121)	ar Carga
Algodão seco	Algodão - Armário 2	8 kg
Algodão de secagem a ferro Se	cagem temporizada - Calor Alto (120 minutos) 8 kg
Têxteis delicados Sintéticos - Armário 3 3 kg

! Nota: esta não é uma lista completa de opções do programa (ver Arranque e Programas).

Este equipamento está em conformidade com as seguintes directivas da UE:

• 2006/95/EC (Equipamento de Baixa Tensão)
• 89/336/EEC, 92/31/EEC e 93/68/EEC (Compatibilidade Electromagnética)

English, 1

Português, 15

Ελληνικά, 2 9

Περιεχόμενα
