Tipo de Produto	Ar Condicionado Split
Modelo	AMNW18GSKA0
Marca	LG
Capacidade de Refrigeração (BTU/h)	18,000
Capacidade de Aquecimento (BTU/h)	18,000 (Bomba de Calor)
Alimentação Elétrica (V/Ph/Hz)	208-230V / 1Ph / 60Hz
Dimensões da Unidade Interna (LxAxP)	39.4 x 12.6 x 9.8 pol (1000 x 320 x 250 mm)
Dimensões da Unidade Externa (LxAxP)	37.4 x 28.7 x 13.8 pol (950 x 730 x 350 mm)
Peso da Unidade Interna	31.5 lb (14.3 kg)
Peso da Unidade Externa	79.4 lb (36 kg)
Tipo de Refrigerante	R-410A
Índice de Eficiência Energética (EER)	11.5 (Refrigeração)
Índice de Eficiência Energética Sazonal (SEER)	14.0
Nível de Ruído Interno (Alto/Baixo)	44 / 35 dB(A) (aprox.)
Nível de Ruído Externo	52 dB(A) (aprox.)
Volume de Fluxo de Ar (CFM)	600 (Alto)
Tipo de Filtro	Pré-filtro Lavável
Tipo de Controle	Controle Remoto (com fio opcional)
Funções Especiais	Reinício Automático, Autodiagnóstico, Temporizador, Modo Sleep
Manutenção	Limpe os filtros mensalmente; serviço profissional anualmente
Recursos de Segurança	Proteção contra Sobrecarga, Proteção contra Sobretensão
Disponibilidade de Peças de Reposição	Revendedores autorizados LG; use peças genuínas

Perguntas frequentes - AMNW18GSKA0 LG

Com que frequência devo limpar o filtro de ar?

Limpe o pré-filtro lavável a cada duas semanas durante uso intenso, ou pelo menos uma vez por mês. Um filtro obstruído reduz a eficiência e o fluxo de ar.

Que tipo de refrigerante este ar condicionado usa?

O LG AMNW18GSKA0 usa refrigerante R-410A, que é ecologicamente correto e opera em pressões mais altas.

Posso instalar a unidade sozinho?

A instalação requer habilidades profissionais para fiação elétrica, linhas de refrigerante e drenagem. Sempre contrate um técnico certificado para evitar a perda da garantia.

Qual é a temperatura recomendada para economia de energia?

Para refrigeração, ajuste o termostato para 78°F (25,5°C) para eficiência ideal. Para aquecimento, 68°F (20°C) é recomendado.

Por que meu ar condicionado não está ligando?

Verifique se o disjuntor desarmou, se o controle remoto tem pilhas ou se o temporizador está configurado. Se o problema persistir, contate um técnico de serviço.

Como usar o modo sleep?

Pressione o botão Sleep no controle remoto; a temperatura será ajustada gradualmente (por exemplo, aumentar 1°F por hora para refrigeração) para economizar energia enquanto você dorme.

Qual é o comprimento do tubo de cobre incluído?

A instalação padrão vem com 15 pés (4,6 m) de tubulação pré-carregada. Percursos mais longos requerem refrigerante adicional.

Posso usar o ar condicionado sem o controle remoto?

Sim, há um botão de controle manual na unidade interna (geralmente atrás do painel frontal) para ligar/desligar e ajustar configurações básicas.

Como limpar a unidade externa?

Mantenha a área ao redor da unidade externa livre de detritos. Lave suavemente as serpentinas de dentro para fora com uma mangueira, mas evite usar lavadoras de alta pressão.

O que faz a função 'Reinício Automático'?

Após uma queda de energia, a unidade retoma automaticamente a operação com as configurações anteriores quando a energia é restaurada, para que você não precise reprogramar.

MANUAL DE UTILIZADOR AMNW18GSKA0 LG

Leia este manual do utilizador na íntegra antes de utilizar o aparelho e guarde-o num local acessível para consulta.

Este manual é uma versão simplificada do manual original. Obtenha o manual original em www.lg.com.

TIPO: MONTADO NA PAREDE

ÍNDICE

Este manual foi elaborado para um conjunto de produtos e pode incluir imagens ou conteúdos que não correspondem ao modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

INSTRUÇÕES DE SEGURANÇA ...... 3

INSTRUÇÕES DE SEGURANÇA IMPORTANTES ...... 4

FUNCIONAMENTO 9

Observações relativamente ao funcionamento 9

Peças e funções 9

Comando à distância sem fios 10

INSTRUÇÕES DE SEGURANÇA

As seguintes diretrizes de segurança destinam-se a evitar riscos ou danos imprevistos resultantes de utilização incorreta ou perigosa do equipamento. As diretrizes encontram-se divididas em "AVISO" e "ADVERTÊNCIA", conforme descrito abaixo.

Este símbolo é apresentado para assinalar assuntos e utilizações que podem representar perigo. Leia cuidadosamente a secção com este símbolo e siga as instruções de forma a evitar riscos.
AVISO Isto indica que a não observância das instruções pode provocar ferimentos graves ou morte.
ADVERTÊNCIA Isto indica que a não observância das instruções pode provocar ferimentos menores ou danos no produto.

AVISO

Para reduzir o risco de explosão, incêndio, morte, choque elétrico, ferimentos ou queimaduras causadas pela água em pessoas aquando da utilização deste produto, siga as precauções básicas, incluindo o que se segue:

Crianças em casa

Este equipamento não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, exceto se acompanhadas ou instruídas relativamente à utilização do equipamento por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento.

Para utilização na Europa:

Este equipamento pode ser utilizado por crianças com idades a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzias ou com falta de experiência e conhecimentos, desde que tenham sido advertidas e instruídas relativamente à utilização do equipamento de uma forma segura e que compreendam os riscos envolvidos. As crianças não devem brincar com o equipamento. A limpeza e a manutenção destinadas ao utilizador não devem ser realizadas por crianças sem supervisão.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

AVISO

Para reduzir o risco de explosão, incêndio, morte, choque elétrico, ferimentos ou queimaduras causadas pela água em pessoas aquando da utilização deste produto, siga as precauções básicas, incluindo o que se segue:

INSTALAÇÃO

• Não instale o ar condicionado numa superfície instável ou num lugar onde exista o perigo de queda da unidade.
• Contacte um centro de atendimento autorizado aquando da instalação ou da deslocação do ar condicionado.
• Instale o painel e a cobertura da caixa de controlo de forma segura.
• Não instale o ar condicionado num local onde sejam armazenados líquidos ou gases inflamáveis, como gasolina, gás propano, diluente, etc.
• Assegure-se de que o tubo e o cabo de alimentação que ligam as unidades interior e exterior não estão sob tensão excessiva, aquando da instalação do ar condicionado.
• Utilize um disjuntor e fusível padrão que estejam em conformidade com a classificação do ar condicionado.
• Não insira ar ou gás no sistema, utilize apenas o refrigerante específico.
• Utilize gás não inflamável (nitrogénio) para verificar a existência de fugas e para purgar o ar; a utilização de ar comprimido ou de um gás inflamável pode causar um incêndio ou uma explosão.
• As ligações de cabos no interior/exterior devem ser fixadas firmemente e o cabo deve ser devidamente encaminhado para que não exista qualquer força a puxá-lo dos terminais de ligação. Ligações incorretas ou soltas podem gerar calor ou causar incêndio.
• Instale uma tomada elétrica e um disjuntor dedicados antes de utilizar o ar condicionado.
• Não ligue o fio de terra a um tubo de gás, para-rajos ou a um fio de terra da rede telefónica.

Funcionamento

Certifique-se de que utiliza apenas as peças listadas no inventário de peças de serviço. Nunca tente modificar o equipamento.

Certificação de que as crianças não batem nem tentam subir para unidade exterior.

- Elimine as pilhas num local onde não exista perigo de incêndio. Utilize exclusivamente o refrigerante especificado na etiqueta do ar condicionado.

Desbigoe aufóurteode alimentação caso identifique qualquer ruído, com origem no ar condicionado.

Não elate perbstâncias inflamáveis, como gasolina, benzeno ou dil do ar condicionado.

• Contacte um centro de atendimento autorizado no caso de o ar condicionado ficar submerso por águas de cheias.
• Não utilize o ar condicionado por um período de tempo prolongado num espaço de pequenas dimensões sem ventilação adequada.
• Em caso de uma fuga de gás (como Freon, gás propano, GPL, etc.), ventile o espaço suficientemente antes de voltar a utilizar o ar condicionado.
• Para limpar o interior, contacte um centro de atendimento autorizado ou o revendedor. A utilização de detergentes agressivos pode causar corrosão ou danificar a unidade.

Assegure-se de que ventila o espaço suficientemente quando o ar condicionado é utilizado em simultâneo com um dispositivo de aquecimento, como um aquecedor.

Não bloqueie a entrada ou a saída do fluxo de ar.

- Não insira as mãos ou outros objetos na entrada ou saída de ar, enquanto o ar condicionado está em funcionamento.

Certifique-se de que o cabo de alimentação não está sujo, solto ou danificado.

• Nunca toque, opere ou repare o ar condicionado com mãos molhadas.
• Não coloque quaisquer objetos sobre o cabo de alimentação.

- Não coloque um aquecedor ou outros dispositivos de aquecimento perto do cabo de alimentação.

Não modifique nem aumente o comprimento do cabo de alimentação. Cabos de alimentação com arranhões ou o descascamento do isolamento podem causar um incêndio ou choque elétrico e, como tal, devem ser substituídos.

- Em caso de falha de energia ou de trovoada, desligue a fonte de alimentação de imediato.

- Tenha cuidado e certifique-se de que o cabo de alimentação não pode ser puxado ou danificado durante o funcionamento.

- Não toque no tubo de refrigerante ou no tubo de água ou em quaisquer partes internas enquanto a unidade estiver a funcionar ou imediatamente após terminar o seu funcionamento.

Manutenção

- Não borrife diretamente o produto com água para fins de limpeza.

- Antes de limpar ou de realizar a manutenção, desligue a fonte de alimentação e aguarde até que o ventilador pare.

Segurança técnica

- A instalação ou as reparações levadas a cabo por pessoas não autorizadas podem representar um perigo para si e para outros.

- A informação contida neste manual destina-se à utilização por um técnico de reparações qualificado, familiarizado com os procedimentos de segurança e equipado com as ferramentas e os instrumentos de teste apropriados.

- Não ler o manual ou o incumprimento das instruções contidas neste manual pode resultar na avaria do equipamento, danos na propriedade, ferimentos pessoais e/ou morte.

- O equipamento deve ser instalado em conformidade com os regulamentos nacionais de instalação elétrica.

- Quando o cabo de alimentação tiver de ser substituído, os trabalhos de substituição devem ser levados a cabo por pessoal autorizado, recorrendo exclusivamente a peças de substituição genuínas.

- Este equipamento deve ser devidamente ligado à terra para minimizar o risco de choque elétrico.

- Não corte nem remova o pino de ligação à terra da ficha elétrica.

- Ligar o terminal de terra do adaptador ao parafuso da tampa da tomada de parede não estabelece a ligação à terra do equipamento, exceto quando o parafuso da tampa é em metal, não isolado e a tomada de parede está ligada à terra através da instalação elétrica da casa.

- Se tiver qualquer dúvida quanto à ligação devida do ar condicionado à terra, solicite a um eletricista qualificado a verificação da tomada de parede e do circuito.

- O refrigerante e o gás de expansão de isolamento utilizados no equipamento exigem procedimentos de eliminação especiais. Consulte um técnico da assistência ou uma pessoa igualmente qualificada antes de proceder à sua eliminação.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelos seus respetivos técnicos da assistência ou uma pessoa igualmente qualificada para evitar situações de risco.

ADVERTÊNCIA

Para reduzir o risco de ferimentos menores a pessoas, avarias ou danos no produto ou na propriedade aquando da utilização deste produto, siga as precauções básicas, incluindo o seguinte:

INSTALAÇÃO

Não instale o ar condicionado numa área onde este fique exposto a ventos marítimos (névoa salina).

• Instale o tubo de drenagem devidamente para possibilitar a drenagem da condensação de água sem problemas.
• Tenha cuidado ao desempacotar ou ao instalar o ar condicionado.
• Não toque em refrigerante que vazou durante a instalação ou reparação.
• Transporte o ar condicionado com a ajuda de duas ou mais pessoas ou recorra a uma empilhadora de garfo.
  Instale a unidade exterior para que esta fique protegida da luz solar direta. Não coloque a unidade interior num local onde esta fique diretamente exposta à luz solar que entre pelas janelas.
• Utilize os métodos devidos para a eliminação segura dos materiais de embalamento, como parafusos, pregos ou pilhas, após a instalação ou reparação.
• Instale o ar condicionado num local onde o ruído da unidade exterior ou os gases de escape não causem incómodos aos vizinhos. O incumprimento desta medida pode resultar em conflitos com os vizinhos.

Funcionamento

- Se o comando à distância não for utilizado por um período de tempo alargado, remova as pilhas.

Assegure-se de que o filtro está instalado antes de colocar o ar condicionado em funcionamento.

Verifique se existem fugas de refrigerante após a instalação ou reparação do ar condicionado.

- Não coloque qualquer objeto sobre o ar condicionado.

• Nunca misture tipos de pilhas diferentes ou pilhas antigas e novas no comando à distância.

• Não deixe o ar condicionado a funcionar por um longo período de tempo se o nível de humidade for muito elevado ou se tiver sido deixada uma porta ou janela aberta.

• Pare de utilizar o comando à distância se se verificar uma fuga de líquido nas pilhas. Caso a sua roupa ou pele fique exposta à fuga de líquido das pilhas, lave a área afetada com água limpa.

• Não exponha pessoas, animais ou plantas ao ar frio ou quente proveniente do ar condicionado por períodos de tempo prolongados.
• Se o líquido das pilhas for ingerido, lave o interior da boca minuciosamente e consulte um médico.

- Não beba a água drenada do ar condicionado.

- Não utilize o produto para fins especiais, como a preservação de alimentos, obras de arte, etc. Trata-se de um ar condicionado concebido para o consumidor e não um sistema de refrigeração preciso. Existe o risco de danos ou de perdas de materiais.

- Não recarregue nem desmonte as pilhas.

Manutenção

• Nunca toque nas peças metálicas do ar condicionado quando estiver a remover o filtro de ar.
• Utilize um banco estável ou um escadote quando levar a cabo trabalhos em altura para a limpeza, manutenção ou reparação do ar condicionado.
• Nunca utilize solventes ou agentes de limpeza agressivos quando limpar o ar condicionado nem o borrife com água. Utilize um pano suave.

FUNCIONAMENTO

A operação do Poder

• 1Φ, 220 V, 60HZ
• 1Φ, 220 -240 V, 50HZ

Observações relativamente ao funcionamento

Sugestão para poupar energia

• Não arrefeça excessivamente espaços interiores. Tal pode constituir um perigo para a sua saúde e aumentar o consumo energético.
• Utilize estores ou cortinas para impedir a entrada de luz solar enquanto o ar condicionado estiver em funcionamento.
• Mantenha as portas ou janelas completamente fechadas enquanto o ar condicionado estiver em funcionamento.

- Ajuste a direção do fluxo de ar vertical ou horizontalmente para circular o ar interior.

- Aumente a velocidade do ventilador para arrefecer ou aquecer o ar interior rapidamente, dentro de um curto espaço de tempo.

- Abra as janelas regularmente para ventilar, visto que a qualidade do ar interior pode deteriorar-se se o ar condicionado estiver em funcionamento por períodos de tempo prolongados.

Limpe o filtro de ar uma vez a cada 2 semanas. A poeira e as impurezas acumuladas no filtro de ar podem bloquear o fluxo de ar ou enfraquecer as funções de arrefecimento/desumidificação.

Peças e funções

Unidade interior Unidade exterior

• O número e a localização das lâmpadas de funcionamento podem variar de acordo com o modelo de ar condicionado.
• Esta função pode ser alterada de acordo com o tipo de modelo.

Comando à distância sem fios

Inserir as pilhas

Se o ecrã de exibição do comando à distância começar a enfraquecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizar o comando à distância.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais + e – das pilhas estão corretamente posicionados.

Instalar o suporte do comando à distância

Para proteger o comando à distância, instale o suporte onde não haja uma exposição direta à luz solar.

1 Escolha um local seguro e de acesso fácil.

2 Fixe o suporte firmemente ao apertar 2 parafusos de fixação com uma chave de fendas.

Aponte o comando à distância na direção do recetor de sinal situado no lado direito do ar condicionado para o ligar.

- O comando à distância pode ligar outros dispositivos eletrónicos se for apontado na respetiva direção. Certifique-se de que aponta o comando à distância na direção do recetor de sinal do ar condicionado.

- Para um funcionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.

- No caso de funções não disponibilizadas no produto, este não emitirá qualquer sinal sonoro ao premir o botão correspondente no comando à distância, exceto para as funções Direção do fluxo de ar(SWING), Mostrar energia(MWSA) e Purificação do ar( ).

Definir a hora atual

1 Insira as pilhas.

- O ícone abaixo pisca na parte inferior do ecrã de exibição.

2 Prima o botão ou para selecionar os minutos.

3 Prima o botão SET/CANCEL para concluir.

OBSERVAÇÃO

- A opção Temporizador para ligar/desligar passa a estar disponível após a definição da hora atual.

Utilizar a função Conversão °C/°F (opcional)

Esta função alterna entre as unidades de °C e °F.

- Prima e mantenha premido o botão durante cerca de 5 segundos.

Funcionamento do ar condicionado sem o comando à distância

Quando não é possível recorrer ao comando à distância, pode utilizar o botão ON/OFF da unidade interior para colocar o ar condicionado em funcionamento.

1 Abra a cobertura frontal (Tipo 1) ou persiana horizontal (Tipo 2).

2 Prima o botão ON/OFF.

Tipo 1

Tipo 2

OBSERVAÇÃO

• Se a persiana horizontal abrir rapidamente, o motor de passo pode estar danificado.
• ventilador está definido para uma velocidade alta.
• Esta função pode ser alterada de acordo com o tipo de modelo.
• A temperatura não pode ser alterada quando utiliza este botão Ligar/Desligar de emergência.
• Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22 °C e 24 °C.

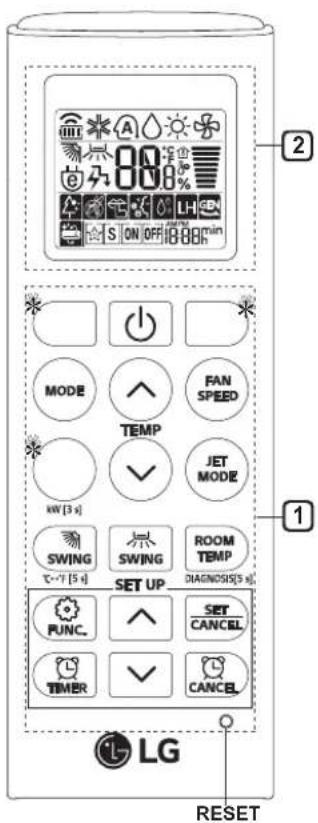

Utilizar o comando à distância sem fios

Com o comando à distância é possível utilizar o ar condicionado de uma forma mais conveniente.

1Botão	2 Ecrã de exibição	Descrição	Função disponível
			split individual	Multi
	-	Liga e desliga o ar condicionado.	○	○
	88°	Ajusta a temperatura ambiente pretendida nos modos arrefecimento, Arrefecimento, Aquecimento ou Transição automática.	○	○
MODE		Seleciona o modo Arrefecimento.	○	○
		Seleciona o modo Aquecimento.	○	○
		Seleciona o modo Desumidificação.	○	○
		Seleciona o modo Ventilador.	○	○
		Seleciona o modoTransição automática/Funcionamento automático.	○	○
JET MODE	Po	Altera a temperatura ambiente rapidamente.	○	○
FAN SPEED		Ajusta a velocidade do ventilador.	○	○
		Ajusta a direção do fluxo de ar na vertical ou na horizontal.	○	○

OBSERVAÇÃO

• *os botões podem ser alterados de acordo com o tipo de modelo.
• Ao estar ligado à unidade Exterior Multi, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Inteligente pode não ser suportada.

1Botão	2 Ecrã de exibição	Descrição	Função disponível
			split individual	Multi
		Liga/Desliga o ar condicionado automaticamente à hora pretendida.	○	○
SET/CANCEL	-	Define/Cancela as funções especiais e o temporizador.	○	○
	-	Cancela as definições do temporizador.	○	○
	- Ajusta a hora. ○ ○
*LIGHT OFF	-	Define a luminosidade do ecrã na unidade interior.	○	○
ROOM TEMP		Mostra a temperatura ambiente.	○	○
°C←°F[5 s] Alterna entre °C e °F. ○ ○
*COMFORT AIR		Ajusta o fluxo de ar para defletir o vento.	○	○
kW[3 s] - relativa à energia é ou não exibida.			○ ×
*ENERGY CTRL		Apresenta os resultados da poupança energética.	○ ×
DIAGNOSIS [5 s]	-	Consulta a informação de manutenção de um produto de forma conveniente.	○ ×

1Botão	2 Ecrã de exibição	Descrição	Função disponível
			split individual	Multi
		Purifica o ar através da remoção das partículas que entram na unidade interior.	○ (opcional)	○ (opcional)
		Reduz o ruído das unidades exteriores.	○ ×
		Remove a humidade gerada dentro da unidade interior.	○	○
RESET -		Inicia as definições do comando à distância.	○	○

OBSERVAÇÃO

• Dependendo do modelo, algumas funções podem não ser suportadas.
• *os botões podem ser alterados de acordo com o tipo de modelo.
• Prima o botão SET/CANCEL para utilizar FUNC Selecionada.

Memo

1. Não é recomendável o descarte de. pilhas, baterias em lixo comum. Após o uso, estes itens devem ser descartados de forma adequada, sob pena de ocasionarem danos ao meio ambiente e à saúde humana.

2. A LG criou o Programa Coleta Inteligente, para facilitar e viabilizar o descarte adequado de parelhos celulares, pilhas e baterias.

3. Através do Programa Coleta Inteligente, a LG disponibiliza pontos de coleta em localidades diversas, incluindo assistências técnicas autorizadas da LG Electronics. Para mais informações visite o site www.lge.com/br/coleta-seletivaou contate nosso SAC através do número 4004-5400 (Capitais e Regiós metropolitanas) ou 0800-707-5454 (demais localidades).
