Tipo de produto	Frigorífico-Congelador
Marca	Schneider
Modelo	SFES 3220
Tensão	220-240 V
Frequência	50 Hz
Classe climática	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Regulações do termóstato	0 (desligado) a 5 (mais frio)
Tipo de refrigerante	R600a (isobutano)
Descongelação (Frigorífico)	Automática
Descongelação (Congelador)	Manual (periódica)
Potência máxima da lâmpada	15 W
Acessórios	Bandeja de gelo, raspador de plástico
Compartimentos	Prateleiras do frigorífico, prateleira do congelador, gaveta de legumes, bandeja de gelo
Pés ajustáveis	Sim, pernas de nivelamento frontais
Porta reversível	Sim (contactar serviço autorizado)
Cabo de alimentação	Ficha com terra, fusível mínimo de 16 A
Distâncias de instalação	Pelo menos 50 cm de fontes de calor, 2 cm do congelador, 15 cm acima

Perguntas frequentes - SFES 3220 SCHNEIDER

Como ajusto o termóstato?

Rode o botão da posição 1 (mais quente) para 5 (mais frio). A posição 0 desliga o arrefecimento. Para armazenamento de curto prazo no congelador, utilize 1-3; para longo prazo, utilize 3-4.

Como descongelar o compartimento do congelador?

Coloque o termóstato em 5 no dia anterior para congelar os alimentos completamente. Depois, coloque o botão em 0 ou desligue, deixe a porta aberta até descongelar. Use o raspador de plástico fornecido. Não utilize dispositivos mecânicos ou aparelhos elétricos.

Como limpar o frigorífico?

Desligue o frigorífico. Limpe o interior e exterior com um pano macio e água morna com sabão. Limpe o condensador com uma vassoura pelo menos uma vez por ano. Não utilize materiais inflamáveis ou corrosivos.

O que devo fazer se o meu frigorífico não funcionar?

Verifique: alimentação elétrica, interruptor principal, termóstato não está em 0, e tomada a funcionar testando outro aparelho. Se ainda não funcionar, contacte o serviço.

Como substituir a lâmpada?

Desligue o frigorífico. Remova a tampa com uma chave de fendas. Substitua por uma lâmpada de no máximo 15 watts. Reinstale a tampa, aguarde 5 minutos, depois ligue e reajuste o termóstato.

É seguro armazenar garrafas de vidro no congelador?

Não, garrafas de vidro ou latas de bebidas podem explodir. Não as coloque no congelador. Evite também materiais explosivos ou inflamáveis.

O que é a classe climática e por que é importante?

A classe climática indica a gama de temperatura ambiente para funcionamento ideal: T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C). Operar fora destes limites pode afetar o desempenho de arrefecimento.

Como devo transportar o frigorífico?

Mantenha o frigorífico na posição vertical. Utilize a embalagem original se disponível. Aperte com cintas grossas, remova ou fixe as peças móveis. Após o transporte, deixe-o na vertical durante 3 horas antes de ligar.

Posso reposicionar a porta?

Sim, a porta é reversível. Contacte o serviço autorizado para assistência no reposicionamento da porta.

Como armazenar alimentos corretamente no frigorífico?

Não coloque alimentos quentes no interior. Armazene carne/peixe na secção mais fria (acima da gaveta de legumes) por 1-2 dias. Mantenha frutas/legumes na gaveta de legumes. Não bloqueie a circulação de ar. No congelador, divida os alimentos frescos em porções e não recongele após descongelar.

MANUAL DE UTILIZADOR SFES 3220 SCHNEIDER

Manual de Instruções

KÜHL - GEFRIER - KOMBINATION

Bedienungsanleitung

DOUBLE DOOR REFRIGERATOR FREEZER - FRIDGE

Instruction booklet

Contenido

ANTES DE USAR EL FRIGORÍFICO ......2

Recipiente para hielo 6

Compartimento Congelador; 9

Recipiente para hielo

Compartimento Congelador;

Instruções De Segurança .... 14

Recomendações ....15

Instalação e Ligação eléctrica.... 16

Antes de Por o Aparelho a Funcionar....16

AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES......17

Funcionamento do Termóstato ....17

Acessórios ....18

DISTRIBUIÇÃO DOS ALIMENTOS NO APARELHO....18

Compartimento do refrigerador 18

Compartimento do Congelador ....18

LIMPEZA E MANUTENÇÃO ....20

Descongelação 21

Compartimento do refrigerador 21

Compartimento do Congelador 21

Mudança da lâmpada de iluminação interior 22

TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO .....22

Mudança do sentido das portas 22

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA .. 23

DESCRIÇÃO GERAL DO APARELHO 25

PARTE -1. ANTES DE USAR O FRIGORÍFICO

Instruções De Segurança

• Este modelo, que contém R600a (o isobutane do refrigerador), gás natural que é muito amigo do ambiente, mas ao mesmo tempo, muito combustível. Quando transporte e instale a unidade, terá de ter cuidado e assegurar-se que nenhum dos componentes do circuito de refrigeração é afectado. No caso de danos, evitar lume directo ou fontes de ignição e ventilar a área onde sera colocada a unidade por alguns minutos.
• Atenção: Mantenha as aberturas de ventilação desobstruidas..
• Não utilize dispositivos mecânicos, nem outras formas artifíciais para acelerar o processo de descongelação.
• Não utilize dispositivos eléctricos no compartimento do frigorífico.
• Se este dispositivo for para substituir um frigirífico antigo com fechadura, parta ou remova a fechadura antes de colocá-lo, para proteger as crianças que ao brincar podem fechar-se a si próprias dentro.
• Os velhos frigoríficos contêm gases de isolamento e refrigeração, que devem ser correctamente removidos. Quando se desfizer do seu antigo aparelho, entre em contacto com o serviço de recolha de sucata da sua área ou com o seu representante se tiver questões. Assegure-se que as tuberias do seu antigo frigorífico não se vão romper quando forem recolhidas pelos serviços de limpeza.

Nota importante:

Leia este livro antes de ligar o aparelho. O fabricante não assumirá a responsabilidade no caso de uma incorrecta instalação e utilização diferente aquela exposta neste livro.

Recomendações

Aviso: Não use dispositivos mecânicos ou outros meios artificiais para acelerar o processo de descongelação. Não use aparelhos eléctricos na gaveta de alimentos do equipamento. Mantenha os orifícios de ventilação do equipamento desobstruídos. Não danifique o circuito de refrigeração do frigorífico.

• Não utilize adaptadores ou tomadas os quais podem provocar sobreaquecimento ou queimar.
• Não utilize cabos eléctricos usados e deformados.
• Não entrelace nem dobre os cabos.

• Não permita que as crianças brinquem com o aparelho. Mantenha as Crianças longe da porta do frigorífico.
• Não utilize objectos metálicos pontiagudos para remover o gelo do congelador; podem furar o circuito de refrigeração e provocar danos irreparáveis na unidade. Utilize a pá de plástico.
• Não ligue o aparelho com as mãos molhadas.
• Não introduza líquidos voláteis, inflamáveis dentro do congelador, sobretudo bebidas gasosas, uma vez que podem provocar uma explosão.
• As garrafas que contenham uma grande percentagem de álcool, devem estar bem fechadas e devem ser colocadas na posição vertical, dentro do congelador.
• Não tocar, especialmente com as mãos molhadas, na parede refrigeradora, sob o risco de se queimar ou magoar.
• Não coma os gelados recém saídos do congelador.
• O equipamento não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, a não ser que sejam supervisionadas ou instruídas sobre a utilização do equipamento por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brinquem com o equipamento.
• Se o cabo de alimentação se danificar, deverá ser substituído pelo fabricante ou por uma pessoa qualificada.

Instalação e Ligação eléctrica

• Este aparelho deve ser ligado a uma tensão de 220-240V e 50 Hz.
• Pode solicitar ajuda ao nosso fornecedor para a instalação.
• Certifique-se, antes de efectuar a instalação, que a voltagem da sua casa corresponde à indicada para o aparelho.
• Se a tomada não combina com a ficha do frigorífico, substitua-a por uma adequada (até 16 A)
• Utilize uma tomada provida de ponto de terra. No caso da tomada onde quer ligar o aparelho não ter o ponto de terra, consulte com um electricista.
• O Fabricante declina qualquer responsabilidade no caso de não se seguirem as recomendações eléctricas indicadas neste ponto do Manual.
• Não expor o aparelho ao sol directo.
• Não utilizar em espaços ao ar livre e não deve ser exposto à chuva.
• Coloque o frigorífico num lugar seco e arejado e não o coloque perto de uma fonte de calor. Deve situar-se, como mínimo, a 50 cm dos aquecedores a gaz ou estufas de carvão e a 5 cm das estufas eléctricas.
• Mantenha a parte de cima do frigorífico livre até 15 cm.
• Não coloque objectos pesados nem grandes quantidades sobre o aparelho.
• Se o aparelho está instalado próximo de outro frigorífico ou congelador mantenha um mínimo de separação de 2 cm para prevenir a condensação.
• Instale os separadores de plástico no condensador, na parte posterior do frigorífico para prevenir inclinação com a parede para um óptimo rendimento.
• O aparelho deve ficar bem apoiado no solo e bem nivelado. Utilize os dois rolos que se encontram na parte posterior da base para compensar o desnível.
• O exterior do aparelho e os acessórios interiores devem ser limpos com uma solução de água e sabão líquido suave; o interior do aparelho deve ser limpo com bicarbonato de sódio dissolvido em água morna. Depois de estarem secos, coloque os acessórios.

Antes de Por o Aparelho a Funcionar

• Aguarde 3 horas antes de ligar o aparelho, obtendo desta forma um melhor funcionamento.
• Pode aparecer um cheiro quando liga o aparelho, o qual desaparecerá depois do aparelho começar a esfriar.

PARTE -2. AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES

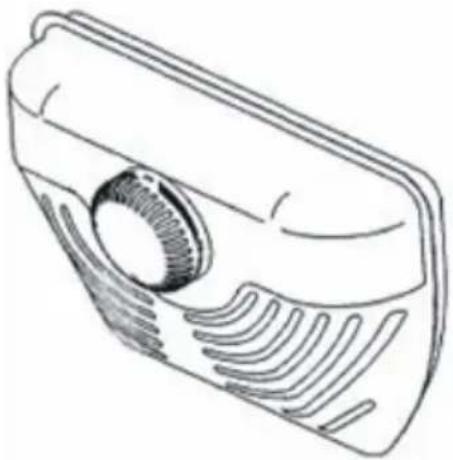

Funcionamento do Termóstato

• O Termóstato regula a temperatura interior do frigorífico e do congelador. Operando sobre o comando do Termóstato, pode seleccionar desde 1 até ao 5, se quiser mais frio. A posição « 0 » significa que o termóstato não funciona e não está a refrigerar.
• Para congelar a curto - prazo, pode regular o comando do termóstato entre o mínimo e o médio. (1 – 3)
• Para congelar a longo - prazo, pode regular o comando para o médio.(3 - 4)

Atenção : A temperatura no interior do refrigerador pode variar, dependendo da frequência de abertura da porta, temperatura ambiente no quarto e da quantidade e natureza dos alimentos introduzidos. Se for necessário, altere a temperatura.

Se o frigorífico não arrefecer o suficiente:

O frigorífico foi concebido para funcionar numa temperatura ambiente definida nos padrões, de acordo com a classe climática estipulada no rótulo informativo. É recomendado não utilizar o frigorífico fora dos limites estipulados em termos de eficiência de arrefecimento.

Classe climática	Temperatura Ambiente (°C)
T Entre 16	e 43
ST Entre 16	e 38
N Entre 16	e 32
SN Entre 10	e 32

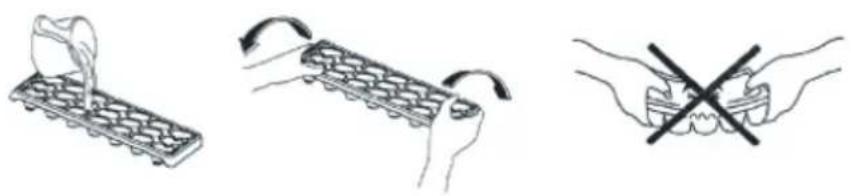

Acessórios

• Encha a bandeja de gelo de água e coloque no compartimento do congelador.
• Depois da água se transformar completamente em gelo, pode retorcer a bandeja como se mostra na Fig. para obter os cubos de gelo.

PARTE -3. DISTRIBUIÇÃO DOS ALIMENTOS NO APARELHO

Compartimento do refrigerador

• Para reduzir a humidade e consequente aumento de gelo, nunca coloque, no congelador, líquidos sem estarem hermeticamente fechados. O gelo tende a concentrar-se nas partes mais frias do evaporador, o que requer uma descongelação mais frequente.
• Nunca coloque comida quente no refrigerador. A comida deve arrefecer à temperatura ambiente e deve ser colocada no refrigerador de forma a permitir a circulação do ar.
• Nada deverá tocar a parede da parte de trás porque pode produzir gelo e a embalagem pode ficar colada à parede. Não abra o refrigerador frequentemente.
• Organize a carne e o peixe limpo(introduzidos em embalagens de plástico) os quais irá usar em 1-2 dias, no compartimento do fundo(o qual está em cima da parte encurvada) uma vez que esta é a secção mais fria e assegurará as melhores condições armazenamento.
• Pode colocar as frutas e os legumes na parte encurvada sem acondicionar.

Compartimento do Congelador

• O uso do congelador é para armazenar alimentos por períodos longos de tempo e para fazer cubos de gelo.
• Para congelar alimentos frescos, assegure-se que de acordo com a superfície do congelador, os alimentos estão em contacto com a superfície congeladora.
• Não coloque alimentos frescos ao lado de alimentos congelados, pois estes podem descongelar.
• Para congelar alimentos frescos (p.e. carne, peixe e carne picada), proceda à divisão para o consumo diário.
• Depois de descongelar o aparelho, substitua os alimentos e consuma os que retirou num período curto de tempo.

• Nunca coloque alimentos quentes no congelador. é desaconselhável para os alimentos congelados.

• Para congelar alimentos congelados industrialmente siga as instruções do fabricante, no caso de não constar as instruções, não deve congelar os alimentos por um período superior a 3 meses após a compra do produto.

• Quando comprar comidas congeladas assegure-se que estas foram congeladas a uma temperatura satisfatória e que a embalagem está intacta.
• Os alimentos congelados devem ser transportados em recipientes apropriados para manter a qualidade da comida e devem ser colocados no congelador o mais rápido possível.
• Se uma embalagem de comida congelada mostra sinais de humidade e apresenta uma dilatação anormal, é provável que tivesse sido armazenada a uma temperatura inadequada e que os conteúdos estão deteriorados.
• A vida de congelação dos alimentos depende da temperatura do local, configuração do termóstato, frequência de abertura da porta, do tipo de comida e do tempo de transporte do produto desde a loja até casa. Siga sempre as instruções da embalagem e nunca exceda o máximo de tempo indicado.

PARTE -4. LIMPEZA E MANUTENÇÃO

- Desligue da rede eléctrica antes de limpar.

- Não limpe o aparelho utilizando grande quantidade de água.

- O compartimento do refrigerador deve ser limpo periodicamente, utilizando uma solução de bicarbonato e água morna.

- Limpe os acessórios com sabão e água, separadamente, Não os lave na máquina de lavar loiça.

- Não use pós, detergentes ou sabões abrasivos. Depois de limpar, passe por água limpa e seque cuidadosamente. Depois de terminar a limpeza, ligue, novamente, à rede eléctrica com as mãos secas.

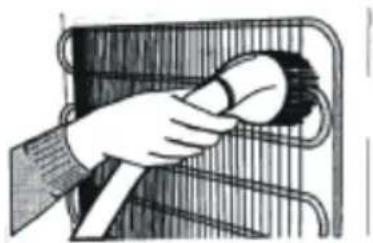

- Deve limpar pelo menos duas vezes por ano, o condensador com uma vassoura a fim de economizar energia e aumentar o rendimento.

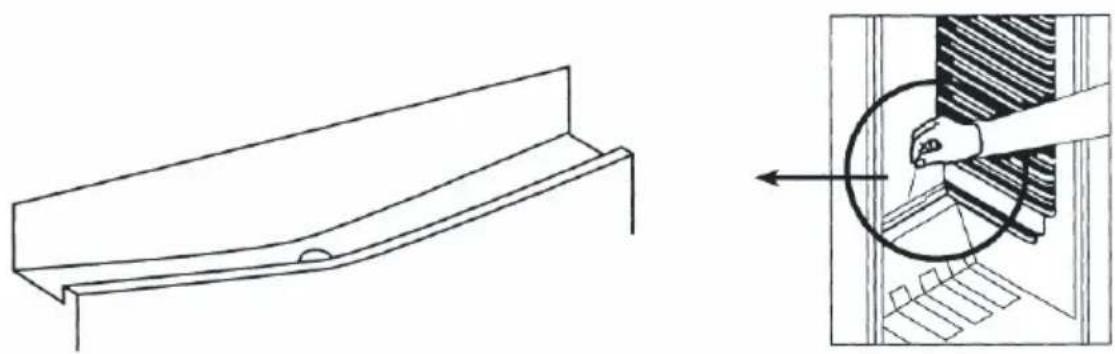

Compartimento do refrigerador

- A descongelação acontece automaticamente no refrigerador durante operação; a água descongelada é conduzida para a bandeja de evaporação, e evapora-se automaticamente.

- A bandeja de evaporação e o conduto de evacuação para a água descongelada, devem ser limpos periodicamente com o tampão - filtro para impedir que a água se acumule no fundo do frigorífico e saia para fora.

- Também pode verter 12 copo da água para limpar por dentro o conduto de evacuação.

Compartimento do Congelador

O gelo acumulado no congelador deve ser removido periodicamente. (Use a pá fornecida) O compartimento do congelador deve ser limpo do mesmo modo que o compartimento de refrigerador, pelo menos duas vezes ao ano.

Para isto;

- Na véspera de descongelar, fixe o termóstato no "5" posicione para congelar os alimentos completamente.

- Durante a descongelação, os alimentos devem ser embrulhados em várias camadas de papel e devem manter-se num lugar fresco. A inevitável elevação de temperatura, encurtará a vida de armazenamento dos alimentos. lembre-se de utilizar estes alimentos dentro de um período relativamente curto de tempo.

- Fixe o termóstato na posição « 0 » ou desligue o aparelho; deixe a porta completamente aberta até à total descongelacão.

- Para apressar o processo de descongelação, coloque uma ou mais bacias de água morna no compartimento do congelador.

- Seque o interior do aparelho cuidadosamente e fixe o termóstato na posição MAX.

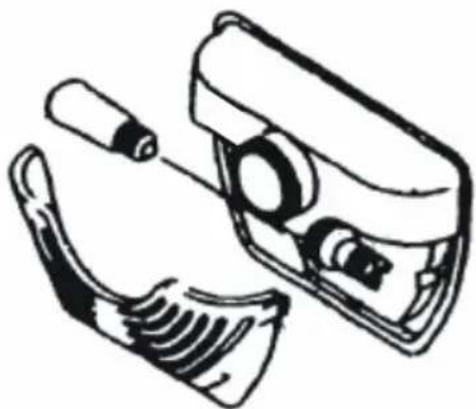

Mudança da lâmpada de iluminação interior

Ao substituir a lâmpada de iluminação interior;

1. Desligue da corrente eléctrica
2. Aperte os ganchos nos lados na parte posterior da caixa e remova-a
3. Mude a lâmpada incandescente por uma nova de não mais de 15 W.
4. Coloque o protector e depois de esperar 5 minutos, tape a unidade.

TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO

Transporte e Mudança da Posição de Instalação

• A embalagem original e o polystyrene espumado (PS) pode-se guardar.
• Durante o transporte o aparelho, deve ser amarrado com uma faixa larga ou uma corda forte. Devem ser seguidas as instruções mencionadas na embalagem durante o transporte.
• Antes de transportar ou mudar a posição anterior, devem ser retirados todos os objectos moveis (por ex. separadores) ou fixos com faixas para prevenir a vibração.

Mudança do sentido das portas (Em alguns modelos)

No caso de necessitar mudar o sentido das portas, consulte o Serviço de assistência técnica.

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

Se seu frigorífico não está a trabalhar adequadamente, pode ser um problema secundário, então confira o seguinte, antes de chamar um electricista para economizar tempo e dinheiro.

O que fazer, se o frigorífico não funciona;

Verifique que;

• Não há corrente eléctrica,
• O interruptor geral da casa não está desligado,
• O termóstato está na posição « 0 »,
• A tomada não é suficiente. Para conferir isto, ligue noutro aparelho e comprove que funciona.

Isto é o que deve fazer se o aparelho não funciona correctamente;

Verifique que;

• Não sobrecarregou o aparelho,
• As portas estão perfeitamente fechadas,
• Não há sujidade no condensador,
• Há bastante espaço entra as paredes traseiras e laterais.

Se há barulho;

O gás refrigerante que circula no circuito de refrigerador pode fazer um ruído(um leve borbulhar) até mesmo quando o compressor não está a funcionar. Não se preocupe, isto é bastante normal. Se estes sons são diferentes, verifique que;

• o aparelho está bem nivelado,
• Nada está a tocar na parte traseira,
• Os objectos sobre o aparelho vibram.

Se há água na parte mais baixa do frigorífico;

Verifique que ;

O conduto de evacuação não está entupido (Use o tampão -filtro para limpar o conduto)

Recomendações

• Para aumentar espaço e melhorar a aparência, a «secção de esfriamento» deste aparelho é posicionada dentro da parede na parte de trás do compartimento do refrigerador. Quando o aparelho está a funcionar, esta parede está coberta com gelo ou gotas de agua ,dependendo se o compressor está a funcionar ou não. Não se preocupe. Isto é bastante normal. o aparelho só deve ser descongelado se apresentar uma camada de gelo excessivamente grossa na parede.
• Se o aparelho não é usado durante um tempo longo (por exemplo durante as férias de Verão posicione o comando do termóstato na posição « 0 » Descongele e limpe o refrigerador e deixe a porta aberta para prevenir a formação de cheiros desagradáveis.
• Para parar completamente o aparelho, desligue da ficha principal(para limpar)

Informação de conformidade

• A classe tropical é definida para temperaturas ambientes ente 16°C e 43°C De acordo com as normas TS EN 15502.
• O dispositivo foi concebido de acordo com as normas E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo

no produto, ou nos documentos que acompanham o produto,

indica que esta aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em comformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

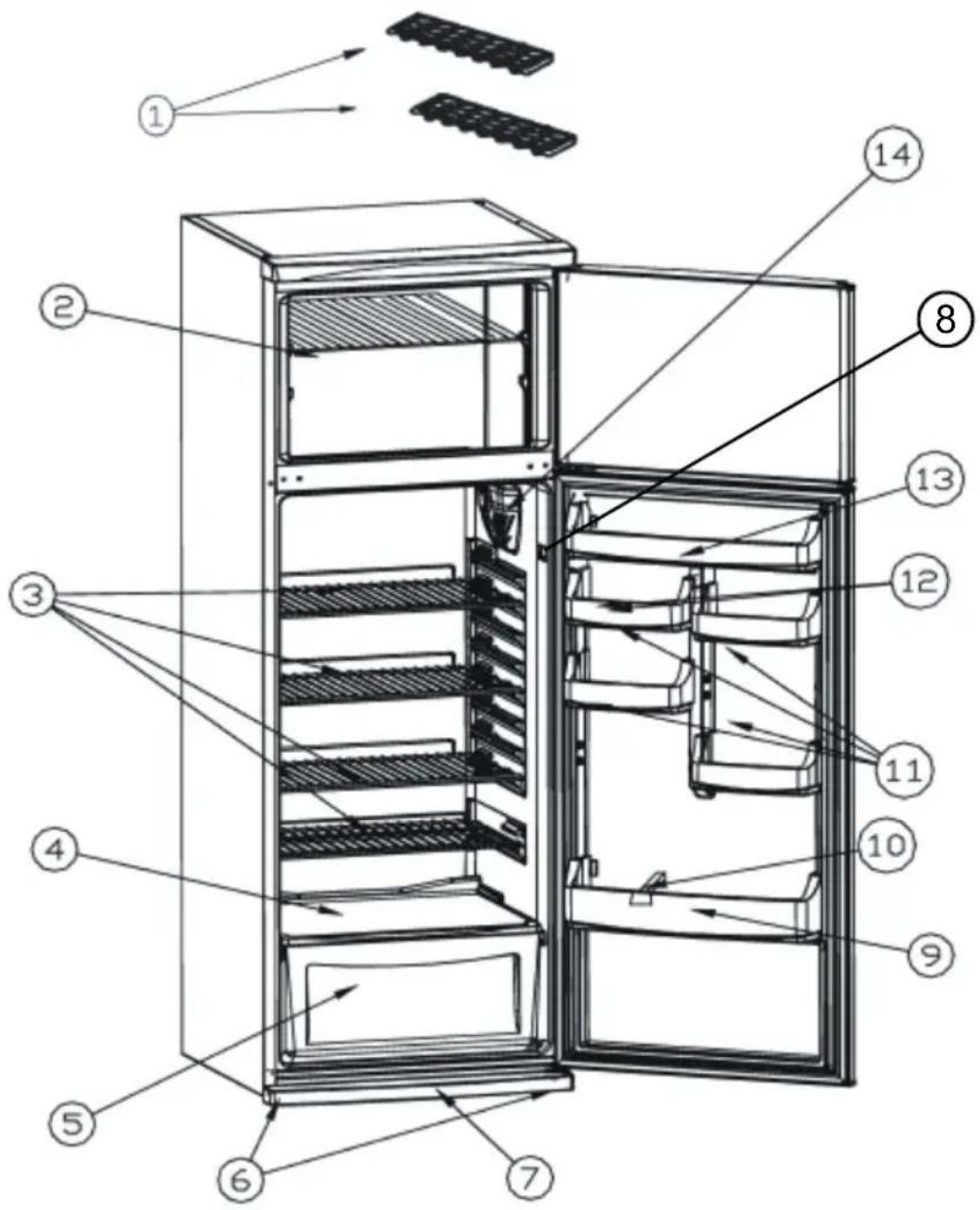

PARTE -7. DESCRIÇÃO GERAL DO APARELHO

Esta apresentação é apenas para informação sobre as partes do electrodoméstico. As partes podem variar conforme o modelo.
