Tipo de Produto	Refrigerador Autônomo
Marca	Schneider
Modelo	SFES 2520
Capacidade Líquida Total	250 L
Capacidade Líquida do Refrigerador	190 L
Capacidade Líquida do Congelador	60 L
Classe de Eficiência Energética	E
Consumo Anual de Energia	220 kWh
Nível de Ruído	42 dB(A)
Classe Climática	N-ST
Dimensões (A x L x P)	1750 x 600 x 660 mm
Peso	58 kg
Alimentação Elétrica	220-240 V, 50 Hz
Corrente Nominal	0.8 A
Refrigerante	R600a
Controle de Temperatura	Termostato Mecânico
Iluminação Interna	LED
Prateleiras	3 prateleiras de vidro ajustáveis
Armazenamento na Porta	2 balcões de porta, 1 suporte para garrafas
Gavetas do Congelador	2 gavetas
Sistema de Descongelamento	Descongelamento automático no refrigerador, descongelamento manual no congelador
Porta Reversível	Sim
Pés Ajustáveis	Sim
Manutenção	Limpar as serpentinas do condensador anualmente; descongelar o congelador quando o gelo >5 mm
Recursos de Segurança	Bloqueio para crianças (se aplicável), alarme de alta temperatura (se aplicável)
Disponibilidade de Peças de Reposição	Termostato, vedação da porta, prateleiras disponíveis através do serviço Schneider
Índice de Reparabilidade	7.5/10

Perguntas frequentes - SFES 2520 SCHNEIDER

Como ajusto a temperatura do meu refrigerador Schneider SFES 2520?

Gire o dial do termostato dentro do compartimento do refrigerador. Normalmente, a configuração 1-2 é mais quente, 3-4 é médio e 5-6 é mais frio. Ajuste gradualmente e aguarde 24 horas para a temperatura estabilizar.

Por que meu refrigerador não está refrigerando o suficiente?

Verifique se o termostato está configurado corretamente, certifique-se de que a porta está completamente fechada e limpe as serpentinas do condensador na parte traseira. Evite também sobrecarregar o refrigerador. Se o problema persistir, o termostato ou o compressor podem precisar de manutenção.

Posso inverter a direção de abertura da porta?

Sim, a porta é reversível. Você precisará de uma chave de fenda e seguir as instruções do manual. Normalmente, você troca as dobradiças e a maçaneta para o lado oposto.

Com que frequência devo descongelar o congelador?

Descongele o congelador quando a espessura do gelo atingir cerca de 5 mm (1/4 de polegada). Para modelos com descongelamento manual, desligue o aparelho, retire os alimentos e deixe o gelo derreter naturalmente. Não use objetos afiados para lascar o gelo.

O que significa a classe energética 'E' para o meu refrigerador?

A classe energética E indica eficiência energética moderada. O refrigerador consome cerca de 220 kWh por ano. Para economizar energia, mantenha o aparelho longe de fontes de calor e certifique-se de que as vedações da porta estejam limpas.

Como limpo o interior do meu refrigerador?

Desligue o refrigerador da tomada, remova todos os alimentos e prateleiras. Lave o interior com água morna e sabão, enxágue e seque completamente. Limpe as vedações da porta com um pano macio. Evite limpadores abrasivos.

É normal meu refrigerador fazer barulho?

Algum ruído é normal: um zumbido do compressor, gorgolejo do refrigerante ou clique do termostato. No entanto, chocalhos ou zumbidos altos podem indicar peças soltas ou nivelamento inadequado. Ajuste os pés para estabilizar.

O que devo fazer se a luz interna não funcionar?

Primeiro, verifique se o interruptor da porta ativa ao abrir. Se a luz for LED, pode precisar de substituição por um técnico. Para lâmpadas incandescentes, substitua pelo mesmo tipo (consulte o manual). Certifique-se de que o refrigerador esteja desconectado antes de substituir.

Quanto tempo posso manter os alimentos durante uma queda de energia?

Mantenha a porta do refrigerador fechada. Os alimentos no refrigerador permanecem seguros por cerca de 4 horas, enquanto um congelador cheio mantém os alimentos congelados por 24-48 horas, dependendo do isolamento. Use um termômetro para verificar a temperatura.

Onde posso encontrar peças de reposição para o meu Schneider SFES 2520?

Entre em contato com o serviço ao cliente da Schneider ou centros de reparo autorizados. Peças de reposição comuns, como prateleiras, vedações de porta, termostato e maçanetas, estão disponíveis online ou em pontos de serviço. Forneça o número do seu modelo.

MANUAL DE UTILIZADOR SFES 2520 SCHNEIDER

Manual de Instruções

Recipiente para hielo 36

Recipiente para hielo

Recipiente para hielo 36

Recipiente para hielo

Advertências gerais 45

Instruções De Segurança 47

Recomendações.... 47

Instalação e Ligação eléctrica 48

Antes de Por o Aparelho a Funcionar ....48

AS MÚLTIPLAS FUNÇÕES E POSSIBILIDADES 49

Funcionamento do Termóstato 49

Acessórios 50

Se o ventilador turbo existir no seu produto ; 50

DISTRIBUIÇÃO DOS ALIMENTOS NO APARELHO.... 50

Compartimento do refrigerador 50

Compartimento do Congelador 51

LIMPEZA E MANUTENÇÃO 52

Descongelação 53

Compartimento do refrigerador 53

Compartimento do Congelador 53

Mudança da lâmpada de iluminação interior 54

TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO ..... 54

Mudança do sentido das portas 54

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA..55

Conselhos para poupar energia 56

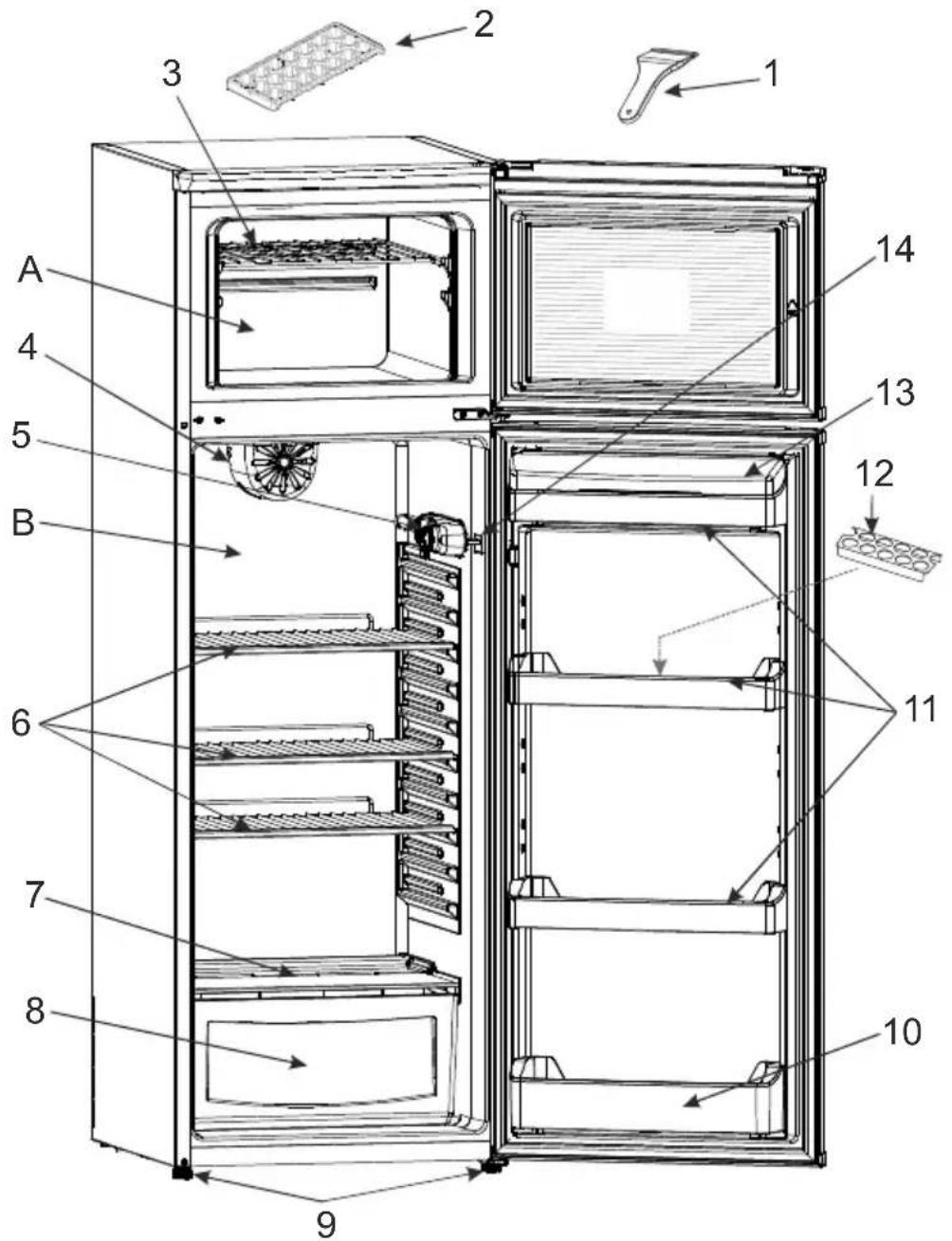

DESCRIÇÃO GERAL DO APARELHO 57

PARTE -1. ANTES DE USAR O FRIGORÍFICO

Advertências gerais

AVISO: Manter as aberturas de ventilação, na caixa de protecção exterior do aparelho ou da estrutura interna, sem obstrução.

AVISO: Não usar dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, além dos recomendados pelo fabricante.

AVISO: Não usar aparelhos eléctricos dentro de compartimentos de armazenamento do

aparelho, a menos que sejam do tipo recomendado pelo fabricante.

AVISO: Não danificar o circuito de refrigeração.

AVISO: Para evitar riscos devido a instabilidade do aparelho, este deve ser fixado em conformidade com as instruções.

- Este modelo, que contém R600a (o isobutane do refrigerador), gás natural que é muito amigo do ambiente, mas ao mesmo tempo, muito combustível. Quando transporta e instala a unidade terá de ter cuidado e assegurar-se que nenhum dos componentes do circuito de refrigeração é afectado. No caso de danos, evitar chama directa ou fontes de ignição e ventilar a área onde sera colocada a unidade por alguns minutos.

- Não armazenar neste aparelho substâncias explosivas como recipientes com aerossol com combustível inflamável.

- Este aparelho destina-se a uso doméstico e aplicações semelhantes como;

- zonas de cozinha dos trabalhadores em lojas, escritórios e outro ambientes de trabalho

- casas rurais e por clientes em hotéis, pousadas e outros tipos de ambientes residenciais

- ambientes do tipo dormida e pequeno almoço;

- fornecimento de refeições e outras aplicações semelhantes não-comerciais

- Se a tomada não corresponder à ficha do frigorífico, deve ser substituída pelo fabricante, o respectivo agente de serviço ou uma pessoa qualificada para prevenir danos Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, excepto se receberar supervisão ou instrução sobre a utilização do aparelho por uma pessoa responsável. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho

- Uma ficha especial de ligação à terra foi ligada ao cabo de alimentação do seu frigorífico. Esta ficha deve ser usada com uma tomada especial ligada à terra de 16 amperes. Se não existir este tipo de tomada em casa, deve providenciar a sua instalação por um electricista qualificado.

- Este aparelho pode ser usado por crianças com 8 anos ou mais e pessoas com capacidade física, sensorial ou mental reduzida ou falta de experiência e conhecimento se lhes tiver sido dada formação relativamente ao uso do aparelho duma forma segura e desde que compreendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção por parte do utilizador não devem ser efectuados por crianças sem supervisão.

- Se o cabo de alimentação estiver danificado, deve ser substituíd pelo fabricante, o respectivo agente de serviço ou uma pessoa qualificada para prevenir danos.

Instruções De Segurança

Atenção: Mantenha as aberturas de ventilação desobstruídas..

• Não utilize dispositivos mecânicos, nem outras formas artificiais para acelerar o processo de descongelação.
• Não utilize dispositivos eléctricos no compartimento do frigorífico.
• Se este dispositivo for para substituir um frigorífico antigo com fechadura, parta ou remova a fechadura antes de colocá-lo, para proteger as crianças que ao brincar podem fechar-se a si próprias dentro.
• Os velhos frigoríficos contêm gases de isolamento e refrigeração, que devem ser correctamente removidos. Quando se desfizer do seu antigo aparelho, entre em contacto com o serviço de recolha de sucata da sua área ou com o seu representante se tiver questões. Assegure-se que as tubeiras do seu antigo frigorífico não se vão romper quando forem recolhidas pelos serviços de limpeza.

Solicitar à sua autoridade municipal acerca das disposições de REEE para fins de reutilização, reciclagem e recuperação.

Nota importante:

Leia este livro antes de ligar o aparelho. O fabricante não assumirá a responsabilidade no caso de uma incorrecta instalação e utilização diferente aquela exposta neste livro.

Recomendações

• Não utilize adaptadores ou tomadas os quais podem provocar sobreaquecimento ou queimar.
• Não utilize cabos eléctricos usados e deformados.
• Não entrelace nem dobre os cabos.

• Não permita que as crianças brinquem com o aparelho. Mantenha as Crianças longe da porta do frigorífico.
• Não utilize objectos metálicos pontiagudos para remover o gelo do congelador; podem furar o circuito de refrigeração e provocar danos irreparáveis na unidade. Utilize a pá de plástico.
• Não ligue o aparelho com as mãos molhadas.
• Não introduza líquidos voláteis, inflamáveis dentro do congelador, sobretudo bebidas gasosas, uma vez que podem provocar uma explosão.
• As garrafas que contenham uma grande percentagem de álcool, devem estar bem fechadas e devem ser colocadas na posição vertical, dentro do congelador.

- Não tocar, especialmente com as mãos molhadas, na parede refrigeradora, sob o risco de se queimar ou magoar.

- Não coma os gelados recém saídos do congelador.

Instalação e Ligação eléctrica

- Este aparelho deve ser ligado a uma tensão de 220-240V e 50 Hz.

- Certifique-se, antes de efectuar a instalação, que a voltagem da sua casa corresponde à indicada para o aparelho.

- Utilize uma tomada provida de ponto de terra. No caso da tomada onde quer ligar o aparelho não ter o ponto de terra, consulte um electricista qualificado.

- O Fabricante declina qualquer responsabilidade no caso de não se seguirem as recomendações eléctricas indicadas neste ponto do Manual.

- Não expor o aparelho ao sol directo.

- Não utilizar em espaços ao ar livre e não deve ser exposto à chuva.

- Coloque o frigorífico num lugar seco e arejado e não o coloque perto de uma fonte de calor. Deve colocá-lo a um mínimo de 50 cm dos aquecedores a gás ou estufas de carvão e a 5 cm das estufas eléctricas.

- Mantenha a parte de cima do frigorífico livre até 15 cm.

- Não coloque objectos pesados nem grandes quantidades sobre o aparelho.

- Se o aparelho está instalado próximo de outro frigorífico ou congelador mantenha um mínimo de separação de 2 cm para prevenir a condensação.

- Instale os separadores de plástico no condensador, na parte posterior do frigorífico para prevenir inclinação com a parede para um óptimo rendimento.

- O aparelho deve ficar bem apoiado no solo e bem nivelado. Utilize os dois rolos que se encontram na parte posterior da base para compensar o desnível.

- O exterior do aparelho e os acessórios interiores devem ser limpos com uma solução de água e sabão líquido suave; o interior do aparelho deve ser limpo com bicarbonato de sódio dissolvido em água morna. Depois de estarem secos, coloque os acessórios.

Antes de Por o Aparelho a Funcionar

- Aguarde 3 horas antes de ligar o aparelho, obtendo desta forma um melhor funcionamento.

- Pode aparecer um cheiro quando liga o aparelho, o qual desaparecerá depois do aparelho começar a esfriar.

• O Termóstato regula a temperatura interior do frigorífico e do congelador. Operando sobre o comando do Termóstato, pode seleccionar desde 1 até ao 5, se quiser mais frio. A posição « • » significa que o termóstato não funciona e não está a refrigerar.
• Para congelar a curto - prazo, pode regular o comando do termóstato entre o mínimo e o médio. (1 – 3)
• Para congelar a longo - prazo, pode regular o comando para o médio.(3 – 4)

Atenção : A temperatura no interior do refrigerador pode variar, dependendo da frequência de abertura da porta, temperatura ambiente no quarto e da quantidade e natureza dos alimentos introduzidos. Se for necessário, altere a temperatura .

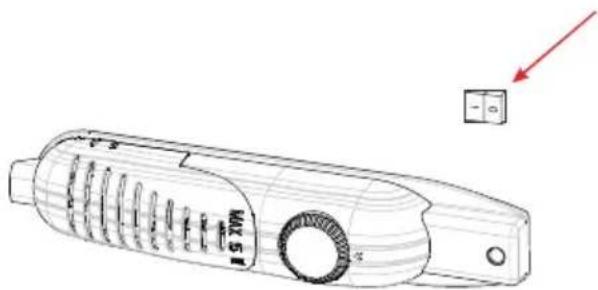

Se o super switch estiver disponível

Para garantir um bom funcionamento com uma temperatura ambiente inferior a 20°C, carregue no botão ao lado do termóstato. Carregue novamente no botão para desligar quando a temperatura é elevada (superior a 20°C).

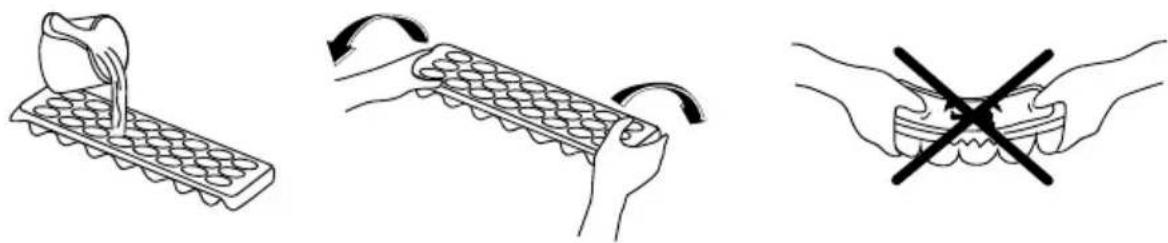

Acessórios

- Encha a bandeja de gelo de água e coloque no compartimento do congelador.

- Depois da água se transformar completamente em gelo, pode retorcer a bandeja como se mostra na Fig. para obter os cubos de gelo.

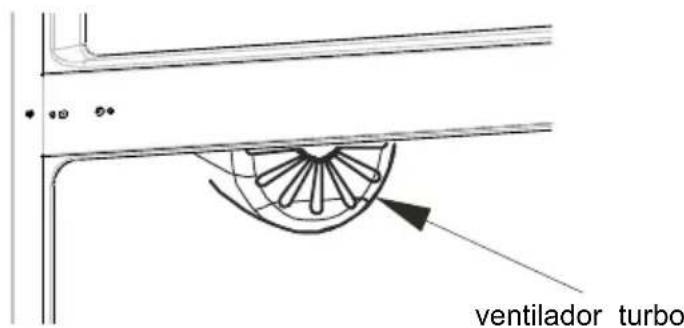

Se o ventilador turbo existir no seu produto ;

Não bloquear as aberturas de entrada e saída de ar quando estiver a armazenar alimentos, caso contrário a circulação de ar fornecida pelo ventilador turbo ficará impedida de se realizar.

PARTE -3. DISTRIBUIÇÃO DOS ALIMENTOS NO APARELHO

Compartimento do refrigerador

- Para reduzir a humidade e consequente aumento de gelo, nunca coloque, no congelador, líquidos sem estarem hermeticamente fechados. O gelo tende a concentrar-se nas partes mais frias do evaporador, o que requer uma descongelação mais frequente.

- Nunca coloque comida quente no refrigerador. A comida deve arrefecer à temperatura ambiente e deve ser colocada no refrigerador de forma a permitir a circulação do ar.

- Nada deverá tocar a parede da parte de trás porque pode produzir gelo e a embalagem pode ficar colada à parede. Não abra o refrigerador frequentemente.

- Organize a carne e o peixe limpo(introduzidos em embalagens de plástico) os quais irá usar em 1-2 dias, no compartimento do fundo(o qual está em cima da parte encurvada) uma vez que esta é a secção mais fria e assegurará as melhores condições armazenamento.

- Pode colocar as frutas e os legumes na parte encurvada sem acondicionar.

Compartimento do Congelador

- O uso do congelador é para armazenar alimentos por períodos longos de tempo e para fazer cubos de gelo.

- Para congelar alimentos frescos, assegure-se que de acordo com a superfície do congelador, os alimentos estão em contacto com a superfície congeladora.

- Não coloque alimentos frescos ao lado de alimentos congelados, pois estes podem descongelar.

- Para congelar alimentos frescos ( p.e. carne, peixe e carne picada), proceda à divisão para o consumo diário.

- Depois de descongelar o aparelho, substitua os alimentos e consuma os que retirou num período curto de tempo.

- Nunca coloque alimentos quentes no congelador. é desaconselhável para os alimentos congelados.

- Para congelar alimentos congelados industrialmente siga as instruções do fabricante, no caso de não constar as instruções, não deve congelar os alimentos por um período superior a 3 meses após a compra do produto.

- Quando comprar comidas congeladas assegure-se que estas foram congeladas a uma temperatura satisfatória e que a embalagem está intacta.

- Os alimentos congelados devem ser transportados em recipientes apropriados para manter a qualidade da comida e devem ser colocados no congelador o mais rápido possível.

- Se uma embalagem de comida congelada mostra sinais de humidade e apresenta uma dilatação anormal, é provável que tivesse sido armazenada a uma temperatura inadequada e que os conteúdos estão deteriorados.

- A vida de congelação dos alimentos depende da temperatura do local, configuração do termóstato, frequência de abertura da porta, do tipo de comida e do tempo de transporte do produto desde a loja até casa. Siga sempre as instruções da embalagem e nunca exceda o máximo de tempo indicado.

PARTE -4. LIMPEZA E MANUTENÇÃO

- Desligue da rede eléctrica antes de limpar.

- Não limpe o aparelho utilizando grande quantidade de água.

- O compartimento do refrigerador deve ser limpo periodicamente, utilizando uma solução de bicarbonato e água morna.

- Limpe os acessórios com sabão e água, separadamente, Não os lave na máquina de lavar loiça.

- Não use pós, detergentes ou sabões abrasivos. Depois de limpar, passe por água limpa e seque cuidadosamente. Depois de terminar a limpeza, ligue, novamente, à rede eléctrica com as mãos secas.

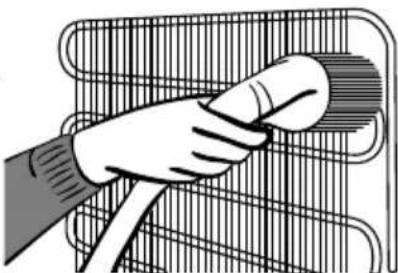

- Deve limpar pelo menos duas vezes por ano, o condensador com uma vassoura a fim de economizar energia e aumentar o rendimento.

Compartimento do refrigerador

• A descongelação acontece automaticamente no refrigerador durante operação; a água descongelada é conduzida para a bandeja de evaporação, e evapora-se automaticamente.

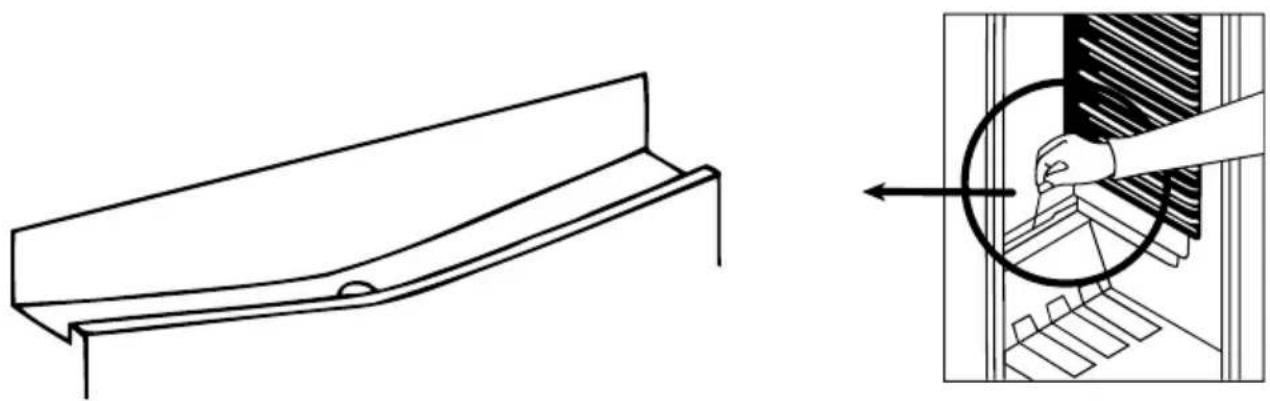

• A bandeja de evaporação e o conduto de evacuação para a água descongelada, devem ser limpos periodicamente com o tampão - filtro para impedir que a água se acumule no fundo do frigorífico e saia para fora.
• Também pode verter 12 copo da água para limpar por dentro o conduto de evacuação.

Compartimento do Congelador

O gelo acumulado no congelador deve ser removido periodicamente. (Use a pá fornecida) O compartimento do congelador deve ser limpo do mesmo modo que o compartimento de refrigerador, pelo menos duas vezes ao ano.

Para isto;

• Na véspera de descongelar, fixe o termóstato no "5" posicione para congelar os alimentos completamente.
• Durante a descongelação, os alimentos devem ser embrulhados em várias camadas de papel e devem manter-se num lugar fresco. A inevitável elevação de temperatura, encurtará a vida de armazenamento dos alimentos. lembre-se de utilizar estes alimentos dentro de um período relativamente curto de tempo.
• Fixe o termóstato na posição « • » ou desligue o aparelho; deixe a porta completamente aberta até à total descongelação.
• Para apressar o processo de descongelação, coloque uma ou mais bacias de água morna no compartimento do congelador.
• Seque o interior do aparelho cuidadosamente e fixe o termóstato na posição MAX.

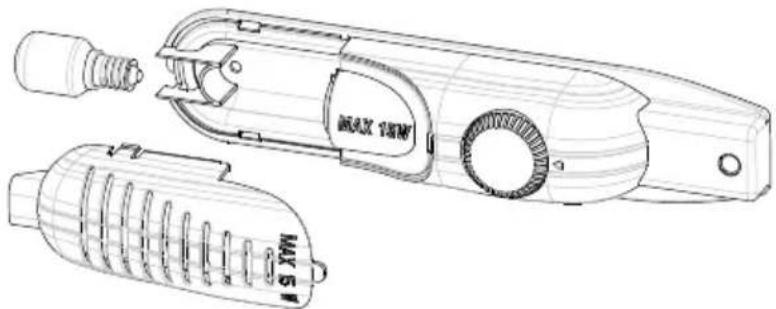

Mudança da lâmpada de iluminação interior

Ao substituir a lâmpada de iluminação interior;

1. Desligue da corrente eléctrica
2. Aperte os ganchos nos lados na parte posterior da caixa e remova-a
3. Mude a lâmpada incandescente por uma nova de não mais de 15 W.
4. Coloque o protector e depois de esperar 5 minutos, tape a unidade.

PARTE -5. TRANSPORTE E MUDANÇA DA POSIÇÃO DE INSTALAÇÃO

Transporte e Mudança da Posição de Instalação

• A embalagem original e o polystyrene espumado (PS) pode-se guardar.
• Durante o transporte o aparelho, deve ser amarrado com uma faixa larga ou uma corda forte. Devem ser seguidas as instruções mencionadas na embalagem durante o transporte.
• Antes de transportar ou mudar a posição anterior, devem ser retirados todos os objectos moveis (por ex. separadores) ou fixos com faixas para prevenir a vibração.

Mudança do sentido das portas (Em alguns modelos)

No caso de necessitar mudar o sentido das portas, consulte o Serviço de assistência técnica.

PARTE -6.

ANTES DE CONTACTAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

Se seu frigorífico não está a trabalhar adequadamente, pode ser um problema secundário, então confira o seguinte, antes de chamar um electricista para economizar tempo e dinheiro.

O que fazer, se o frigorífico não funciona;

Verifique que;

• Não há corrente eléctrica,
• O interruptor geral da casa não está desligado,
• O termóstato está na posição « • »,
• A tomada não é suficiente. Para conferir isto, ligue noutro aparelho e comprove que funciona.

Isto é o que deve fazer se o aparelho não funciona correctamente;

Verifique que;

• Não sobrecarregou o aparelho,
• As portas estão perfeitamente fechadas,
• Não há sujidade no condensador,
• Há bastante espaço entra as paredes traseiras e laterais.

Se há barulho;

O gás refrigerante que circula no circuito de refrigerador pode fazer um ruído(um leve borbulhar) até mesmo quando o compressor não está a funcionar. Não se preocupe, isto é bastante normal. Se estes sons são diferentes, verifique que;

• o aparelho está bem nivelado,
• Nada está a tocar na parte traseira,
• Os objectos sobre o aparelho vibram.

Se há água na parte mais baixa do frigorífico ;(no modelo 145l )

Verifique que ;

O conduto de evacuação não está entupido (Use o tampão -filtro para limpar o conduto)

Se o frigorífico não arrefecer o suficiente:

O frigorífico foi concebido para funcionar numa temperatura ambiente definida nos padrões, de acordo com a classe climática estipulada no rótulo informativo. É recomendado não utilizar o frigorífico fora dos limites estipulados em termos de eficiência de arrefecimento.

Classe climática Temperatura Ambiente (°C)
T	Entre 16 e 43
ST	Entre 16 e 38
N	Entre 16 e 32
SN	Entre 10 e 32

Recomendações

- Para aumentar espaço e melhorar a aparência, a «secção de esfriamento» deste aparelho é posicionada dentro da parede na parte de trás do compartimento do refrigerador. Quando o aparelho está a funcionar, esta parede está coberta com gelo ou gotas de agua ,dependendo se o compressor está a funcionar ou não. Não se preocupe. Isto é bastante normal. o aparelho só deve ser descongelado se apresentar uma camada de gelo excessivamente grossa na parede.

- Se o aparelho não é usado durante um tempo longo (por exemplo durante as férias de Verão posicione o comando do termóstato na posição « • » Descongele e limpe o refrigerador e deixe a porta aberta para prevenir a formação de cheiros desagradáveis.

- Para parar completamente o aparelho, desligue da ficha principal(para limpar)

Informação de conformidade

- Este equipamento está destinado a ser usado a uma temperatura ambiente entre 16°C – 32°C

- O dispositivo foi concebido de acordo com as normas IEC60335-1/IEC60335-2-24, 2004/108/EC.

Conselhos para poupar energia

1- Instalar o aparelho numa sala fresca e arejada, ao abrigo da luz solar directa e de fontes de calor (radiador, forno... etc). Caso contrário, utilizar uma placa isolante.
2- Deixar arrefecer os alimentos e bebidas quentes fora do aparelho.
3- Para descongelar alimentos congelados, coloque-os no compartimento de refrigeração. A baixa temperatura dos alimentos congelados ajudará a arrefecer o compartimento de refrigeração durante a descongelação. Isto resulta numa poupança de energia. Se os alimentos congelados são removidos, ocorre um gasto de energia.
4- Quando colocar bebidas e líquidos, estes devem ser tapados. Caso contrário a humidade aumenta no aparelho. Por consequência, o tempo de trabalho aumenta. Cobrir bebidas e líquidos ajuda a prevenir cheiros e alterações no sabor.
5- Quando colocar alimentos e bebidas, não deixar a porta do frigorífico aberta muito tempo.
6- Manter todas as tampas incluídas no frigorífico fechadas.

(compartimento para legumes etc).

7- Manter as juntas da porta limpas e rebatíveis. Substitua as juntas se estiverem gastas.

PARTE -7. DESCRIÇÃO GERAL DO APARELHO

Esta apresentação é apenas para informação sobre as partes do electrodoméstico. As partes podem variar conforme o modelo.

A) Compartimento do congelador
B) Compartimento do refrigerador

10) Prateleira para garrafas
11) Prateleira para queijo e manteiga
12) Suporte para ovos
13) Cobertura para a estante da manteiga e queijo
14) Interruptor da lâmpada
