Typ produktu	Licznik rowerowy
Marka	Kayoba
Model	629-200
Wymiary	Około 5 x 4 x 2 cm
Waga	Około 35 g
Zasilanie	Bateria litowa CR2032 (w zestawie)
Wyświetlacz	LCD, cyfrowy
Prędkość bieżąca	Tak
Prędkość średnia	Tak
Prędkość maksymalna	Tak
Dystans częściowy	Tak
Dystans całkowity	Tak
Czas jazdy	Tak
Zegar	Tak
Skala pomiaru	km/h lub mph (do wyboru)
Zakres temperatur	0°C – 50°C (praca)
Klasa szczelności	IPX4 (odporność na zachlapanie)
Montaż	Na kierownicy, za pomocą opaski
Materiał obudowy	Tworzywo ABS
Konserwacja	Przecierać wilgotną szmatką, unikać agresywnych detergentów
Części zamienne	Bateria CR2032 (dostępna w sklepach)
Gwarancja	2 lata

Często zadawane pytania - 629-200 Kayoba

Jak zamontować licznik Kayoba 629-200 na rowerze?

Umieść licznik na uchwycie kierownicy, przymocuj go za pomocą dołączonej opaski i dokręć śrubę. Upewnij się, że jest stabilny i skierowany do góry.

Jak wymienić baterię w liczniku?

Otwórz tylną pokrywę (delikatnie podważ), wyjmij starą baterię CR2032 i włóż nową zgodnie z biegunowością (+ do góry). Zamknij pokrywę.

Jak ustawić obwód koła?

Zmierz średnicę koła, pomnóż przez 3,14 (π), aby uzyskać obwód w mm. Wprowadź tę wartość w ustawieniach licznika (instrukcja krok po kroku w menu). Przykład: dla koła 26 cali obwód wynosi ok. 2070 mm.

Jak zresetować dystans częściowy?

Przytrzymaj przycisk funkcyjny przez 3 sekundy, aż wartość dystansu częściowego (Trip) zostanie wyzerowana. Sprawdź w instrukcji dokładny przycisk.

Czy licznik jest wodoodporny?

Tak, posiada klasę szczelności IPX4, co oznacza odporność na zachlapanie deszczem. Nie należy zanurzać go w wodzie.

Jak przełączyć jednostki z km/h na mph?

Wejdź w tryb ustawień, wybierz opcję jednostek i zmień z km/h na mph. Szczegółowy opis znajduje się w instrukcji.

Dlaczego wyświetlacz jest wygaszony?

Licznik wyłącza się automatycznie po 5 minutach bez ruchu, aby oszczędzać baterię. Wystarczy poruszyć rowerem, aby go włączyć.

Jak wyczyścić licznik?

Użyj miękkiej, wilgotnej ściereczki. Nie używaj rozpuszczalników ani ściernych środków czyszczących. Unikaj kontaktu z wodą wewnątrz.

Czy licznik ma podświetlenie?

Nie, wyświetlacz LCD nie jest podświetlany. Przy słabym oświetleniu może być słabo widoczny. W nocy warto skorzystać z zewnętrznego źródła światła.

Gdzie znaleźć instrukcję obsługi w PDF?

Instrukcję można pobrać bezpłatnie ze strony notice-facile.com lub bezpośrednio z oficjalnej strony Kayoba. Wystarczy wpisać model 629-200.

INSTRUKCJA OBSŁUGI 629-200 Kayoba

Instrukcja obsługi bezprzewodowego komputera

rowerowego

PL Instrukcja obsługi w oryginale

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Funkcje

Funkcje	Symbol		Opis
Aktualna prędkość	Symbol roweru		km/h lub mph
Czas	TM		Godziny/minuty/sekundy
Dystans	DST		km lub mile
Drogomierz	ODO		Całkowity przebyty dystans
Prędkość maksymalna	MAS		km lub mile
Średnia prędkość	AVS		km/h lub mph
Zegar	Symbol zegara		Zegar czasu rzeczywistego
Losowe wyświetlanie menu	SCAN		Na wyświetlaczu pokazywane są losowo wszystkie funkcje
Bateria: Komputer: CR2032, 1 szt.Zakres ustawienia obwodu koła: 1000-3999 mmAutomatyczne wyłączanieTemperatura pracy: 0-55°C		Nadajnik TX: LR44, 2 szt.Podstawowe ustawienie obwodu koła: 2155 mmPodstawowa jednostka mierzenia odległości: kmTemperatura przechowywania: 20-60°C

Uruchamianie

Wciśnij dowolny przycisk w celu uruchomienia komputera rowerowego.

Wyłączanie

Komputer rowerowy wyłącza się automatycznie po 4 minutach, jeśli rower w tym czasie się nie porusza lub nie są naciskane żadne przyciski.

Montaż

Nadajnik należy zamontować na widełkach przedniego koła, natomiast magnes na jego szprychach (rys. 7, 8, 9, 10, 11, 12)

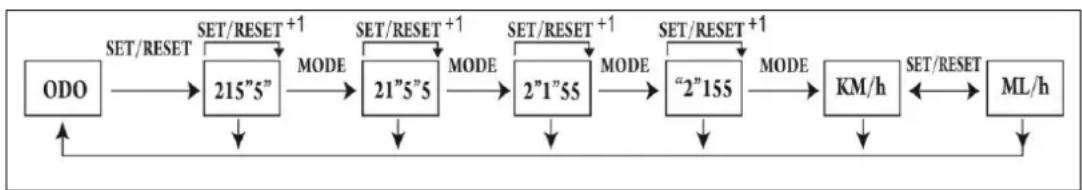

Ustawianie obwodu koła i wybór jednostki

Wciskaj przycisk MODE (TRYB), aż na wyświetlaczu pojawi się symbol ODO. Trzymaj przycisk SET/RESET (USTAW/ZRESETUJ) wciśnięty przez 2 sekundy, następnie naciskaj przycisk SET/RESET (USTAW/ZRESETUJ) do momentu, aż wyświetli się wybrany obwód koła. Gdy pojawi się żądany obwód koła, naciśnij ponownie MODE (TRYB). Symbole KM/h albo ML/h zaczynają migać. Ponownie naciskaj SET/RESET (USTAW/ZRESETUJ) do momentu, aż pokaże się żądana jednostka i odczekaj 3 sekundy, aż wybrana jednostka przestanie migać.


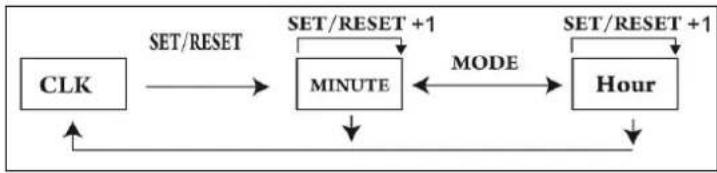

Ustawianie zegara czasu rzeczywistego

Aby ustawić godzinę, naciskaj przycisk MODE (TRYB), aż pokaże się symbol zegara i godzina. Przytrzymaj przycisk SET/RESET (USTAW/ZRESETUJ) wciśnięty przez 2 sekundy, aż wskaźnik minutowy zacznie migać. Naciskaj przycisk SET/RESET (USTAW/ZRESETUJ) do momentu pojawienia się poprawnej wartości minutowej. Wciśnij ponownie przycisk MODE (TRYB). Wskaźnik godziny zaczyna migać. Naciskaj przycisk SET/RESET (USTAW/ZRESETUJ) do momentu pojawienia się poprawnej godziny i odczekaj 3 sekundy, aż wyświetlany czas przestanie migać.

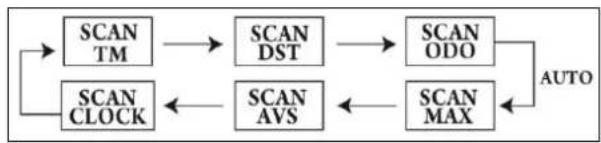

Tryb losowego wyświetlania menu

W tym trybie komputer stale przewija wyświetlane funkcje. Naciskaj przycisk MODE (TRYB), aż na wyświetlaczu pojawi się symbol SCAN. Gdy rower się porusza, aktywują się wszystkie funkcje.

Zerowanie

Naciskaj przycisk MODE (TRYB), aż pojawi się żądana funkcja i wciśnij przycisk SET/RESET (USTAW/ZRESETUJ), aby wykasować aktualną wartość. Zerowania nie można przeprowadzać w trybie losowego wyświetlania menu. Nie należy kasować wskazań drogomierza, gdyż podaje on całkowity przebyty dystans.

WYKRYWANIE USTEREK

PROBLEM	PRZYCZYNA	SPOSÓB USUNIĘCIA
Wyświetlacz LCD nie pokazuje niczego.	Wyładowana lub żle włóżona bateria.	Włóż baterię, zwracając uwagę na właściwą polaryzację lub wymień baterię.
Aktualna prędkość nie wyświetla się.	Nieprawidłowo ustawiony obwód koła.Zbyt duża odległość pomiędzy komputerem i nadajnikiem.Komputer zamontowany pod nieodpowiednim kątem.Zbyt duża odległość pomiędzy magnesem i nadajnikiem.Wyladowana bateria w nadajniku lub komputerze.	Ustaw poprawny obwód koła zgodnie z instrukcjami.Zmniejsz odległość pomiędzy komputerem a nadajnikiem.Wyreguluj komputer tak, by jego spodnia część była ustawiona w stronę nadajnika.Zmień położenie magnesu i nadajnika.Wymień baterię.
Wyświetlacz LCD pokazuje funkcje losowo.	Komputer ustawiony na tryb losowego wyświetlania menu.	Jeśli tryb losowy nie jest ustawiony, uruchom komputer jeszcze raz zgodnie ze wskazówkami.
Wyświetlacz LCD jest ciemny.	Komputer przez dłuższy czas był narażony na bezpośrednie działanie światła słonecznego.	Zdejmij komputer z uchwytu i umieść go w chłodnym i ciemnym miejscu, aż wyświetlacz powróci do wyjściowego stanu. W razie potrzeby wymień baterię.

WAŻNE!

Zakłócenia i usterki w działaniu mogą występować:

• w pobliżu innych rowerów wyposażonych w bezprzewodowy komputer rowerowy;
• w pobliżu odbiorników radiowych i telewizyjnych, silników lub radarów.

Nie używaj komputera rowerowego pod wodą.

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie problemów skontaktuj się telefonicznie z działem obsługi klienta pod numerem 801 600 500. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Dbaj o środowisko!

Zakaz wyrzucania produktu do zwykłego pojemnika na odpady! Produkt zawiera elektryczne lub elektroniczne komponenty podlegające segregacji. Produkt należy zostawić w wyznaczonym miejscu zbiórki odpadów, np. gminnym punkcie zbiórki odpadów.
