Typ produktu	Ręczny stabilizator gimbala 3-osiowego
Marka	BLOW
Model	Gimbal BG700
Kompatybilne urządzenia	Smartfony do 300g, szerokość 55-90mm
Wymiary (złożony)	285 x 120 x 55 mm
Waga	450 g (z baterią)
Typ baterii	Wbudowany Li-Ion, 3.7V, 2600mAh
Czas pracy baterii	Do 12 godzin
Czas ładowania	Ok. 3 godzin przez USB-C
Wejście ładowania	5V/2A USB-C
Bluetooth	Bluetooth 5.0 do sterowania aplikacją
Osie stabilizacji	3 osie: obrót, pochylenie, przechylenie
Moment obrotowy silnika	Silniki bezszczotkowe o wysokim momencie obrotowym
Tryby pracy	Śledzenie panoramy, Śledzenie panoramy i pochylenia, Blokada, POV
Kluczowe cechy	Szybkie balansowanie, mocowanie statywu, sterowanie joystickiem, suwak zoomu
Konserwacja	Czyścić miękką suchą szmatką; unikać wilgoci
Środki ostrożności	Nie demontować; unikać ekstremalnych temperatur; trzymać z dala od wody
Części zamienne i naprawialność	Skontaktuj się z pomocą techniczną BLOW w sprawie części zamiennych; nie nadaje się do samodzielnej naprawy
Informacje ogólne	Zaprojektowany do płynnego nagrywania wideo; współpracuje z oficjalną aplikacją

Często zadawane pytania - Gimbal BG700 BLOW

Jak wyważyć gimbal dla mojego smartfona?

Najpierw przesuń uchwyt telefonu, aby go otworzyć i umieść telefon na środku. Wyreguluj wysuwane ramię, aż telefon pozostanie wypoziomowany bez zasilania silników. Następnie włącz gimbal; dokona on automatycznej kalibracji. Prawidłowe wyważenie jest niezbędne do optymalnej wydajności.

Co zrobić, jeśli gimbal nie stabilizuje prawidłowo?

Upewnij się, że telefon jest wyważony (patrz instrukcja wyważania). Jeśli problem nie ustępuje, przeprowadź kalibrację za pomocą aplikacji lub trzymając gimbal pionowo i naciskając trzykrotnie przycisk trybu. Sprawdź również aktualizacje oprogramowania.

Jak długo działa bateria i jak ją ładować?

Wbudowana bateria wytrzymuje do 12 godzin przy normalnym użytkowaniu. Aby naładować, użyj dołączonego kabla USB-C i ładowarki 5V/2A. Pełne ładowanie trwa około 3 godzin. Wskaźnik LED pokazuje stan ładowania.

Czy mogę używać gimbala podczas ładowania?

Nie, nie zaleca się używania gimbala podczas ładowania. Zawsze w pełni naładuj przed użyciem i unikaj jednoczesnego korzystania z powerbanku.

Jak połączyć gimbal z telefonem przez Bluetooth?

Pobierz oficjalną aplikację BLOW Gimbal. Włącz Bluetooth w telefonie, a następnie włącz gimbal. Otwórz aplikację, a automatycznie wykryje ona Gimbal BG700. Dotknij, aby połączyć. Parowanie jest wymagane tylko raz.

Jakie są różne tryby pracy i jak je przełączać?

Naciśnij przycisk trybu, aby przechodzić między: Śledzenie panoramy (tylko obrót), Śledzenie panoramy i pochylenia (oba śledzą), Blokada (kamera pozostaje nieruchoma) oraz POV (pełne śledzenie 3-osiowe). Każdy tryb nadaje się do różnych scenariuszy nagrywania.

Czy gimbal jest wodoodporny?

Nie, Gimbal BG700 nie jest wodoodporny. Unikaj kontaktu z deszczem, zachlapaniem lub zanurzeniem. Przechowuj w suchym miejscu, gdy nie jest używany.

Jak czyścić i konserwować gimbal?

Wyłącz i odłącz gimbal. Użyj miękkiej, suchej ściereczki z mikrofibry do wycierania zewnętrznych powierzchni. Nie używaj żadnych płynów ani rozpuszczalników. W przypadku silników delikatnie usuń kurz miękką szczoteczką.

Co zrobić, jeśli gimbal niespodziewanie się wyłączy?

Sprawdź poziom baterii; naładuj, jeśli jest niski. Jeśli bateria jest pełna, spróbuj zresetować, przytrzymując przycisk zasilania przez 10 sekund. Jeśli problem nie ustępuje, skontaktuj się z pomocą techniczną BLOW, ponieważ może to być problem sprzętowy.

Czy mogę używać gimbala z kamerą lub GoPro?

Gimbal BG700 jest przeznaczony do smartfonów. Może nie obsługiwać cięższych kamer. W przypadku kamer sportowych upewnij się, że waga i rozmiar mieszczą się w granicach (poniżej 300g i szerokość 55-90mm). Mogą być potrzebne dodatkowe adaptery montażowe.

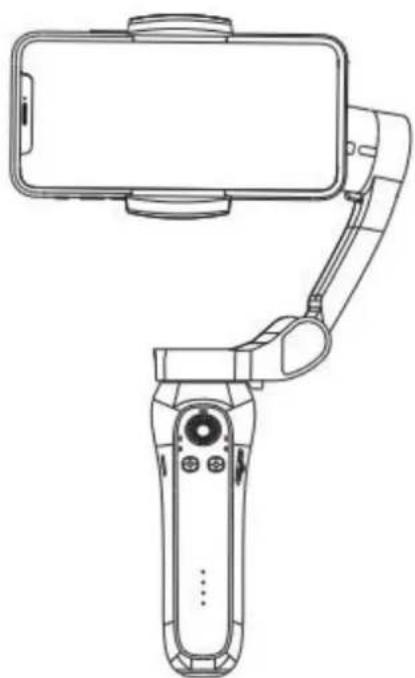

INSTRUKCJA OBSŁUGI Gimbal BG700 BLOW

Stabilizator 3 osiowy składany

Instrukcja obsługi

(Zestaw nie zawiera smartfona)

Instalacja smartfona.... 1

Włączanie / Wyłączanie gimbala .... 1

Połączenie telefonu z gimbalem.... 1

Cztery tryby pracy gimbala.... 2

Budowa urządzenia 4

Wskaźniki gimbala i sterowanie 5

Ładowanie 6

Aplikacja Gimbal Pro....7

Dane techniczne....8

Środki ostrożności 8

Deklaracja zgodności 9

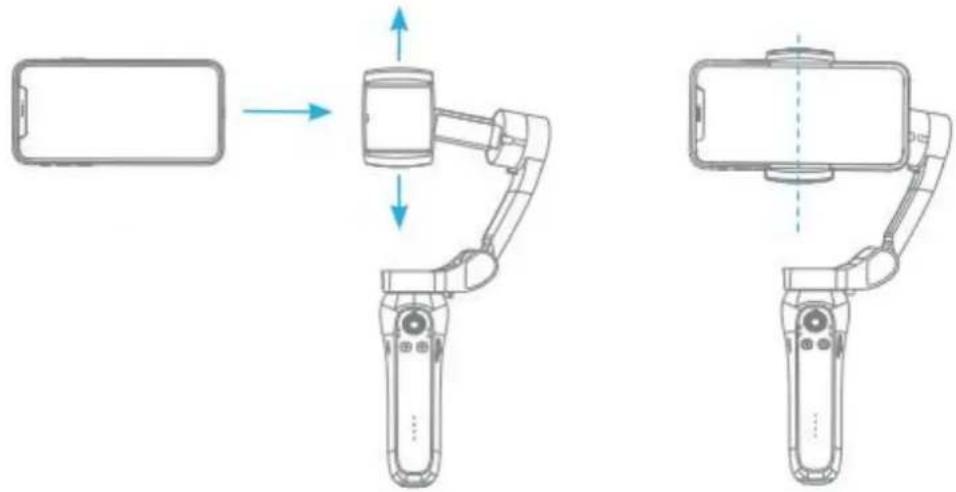

Instalacja smartfona

1. Zamocuj statyw (trójnóg) do gimbala.

1. Zdejmij etui telefonu przed instalacją do uchwytu. Trzymaj ekran telefonu poziomo, aparat telefonu skieruj w lewą stronę. Rozciągnij uchwyt gimbala i zamocuj telefon. Umieść telefon tak, aby znajdował się pośrodku uchwytu tak jak pokazano na rysunku.

Włączanie / Wyłączanie gimbala

Przytrzymaj przycisk zasilania przez jedną (\~1) sekundę.

Połączenie telefonu z gimbalem

Włącz gimbal, otwórz ustawienia Bluetooth w telefonie, a następnie połącz się z urządzeniem: „GP7-XXXX” gdzie XXXX to unikalne cyfry dla każdego gimbala. Gimbal połączy się z natywnym aparatem smartfonu. Jeśli chcesz korzystać z większych możliwości gimbala, np. powiększenie, panorama, śledzenie, pobierz aplikację „Gimbal Pro”/„Gimbal Pro2” (Android)

Cztery tryby pracy gimbala

Aby zmienić tryb pracy gimbala należy przytrzymać przycisk trybu.

Wskaźnik LED informuje o bieżącym trybie pracy gimbala.

All Follow(AF): Oś obrotu (Roll) jest zablokowana. Oś obrotu poziomego (Pan) i oś przechyłu (Tilt) podążają za ruchem uchwytu.

Half Follow(HF): Oś obrotu (Roll) i oś przechyłu (Tilt) są zablokowane. Oś obrotu poziomego (Pan) obraca się płynnie wraz z ruchem uchwytu.

Domyślny tryb po włączeniu gimbała.

Lock Full(LF): Wszystkie osie są zablokowane. Oznacza to że aparat pozostaje nieruchomo y i stabilny, nie może podążać za ruchem uchwytu.

First person view(FPV): Wszystkie osie podażają za ruchem uchwytu.

Wskaźniki gimbala i sterowanie

Wskaźniki Bluetooth

Powolne miganie - Bluetooth nie jest połączony,

Szybkie miganie - Bluetooth łączy się,

Wskaźnik włączony -Bluetooth jest połączony.

Joystick

Poruszaj joystick, aby odpowiednio sterować ruchem gimabala

Tryby pracy gimbala

AF - All Follow

HF - Half Follow

LF - Lock Full

Odpowiednie wskaźniki wskazują

aktualny tryb pracy

Przycisk trybu

Pojedyncze naciśnięcie ---- Przełączanie między trybami pracy,

Podwójne naciśnięcie ----Położenie smartfona wraca na środek.

Port USB

Podłącz kabel aby naładować gimbala.

Wskaźniki poziomu baterii

4 wskaźniki

Szacowany poziom baterii: 76%-100%

3 wskaźniki

Szacowany poziom

baterii: 50%-75%

2 wskaźniki

Szacowany poziom

baterii: 26%-49%

1 wskaźnik

Szacowany poziom

baterii: 1%-25%

Przycisk zasilania (POWER)

Pojedyncze naciśnięcie ---- Zmiana trybu położenia (poziomy/pionowy). Gdy gimbal utknie, uruchom go ponownie.

Przytrzymanie (1 sek) ---- Włączenie lub wyłączenie gimbala.

Podwójne naciśnięcie ---- Aparat/Tryb wideo (Bluetooth jest połączony, tylko w aplikacji Gimbal Pro)

Potrójne naciśnięcie ---- Przełączanie między kamerą przednią / tylną (Bluetooth jest połączony tylko w aplikacji Gimbal Pro)

Przycisk Migawka

Pojedyncze naciśnięcie----Pojedyncze ujęcie lub rozpoczęcie/zatrzymanie nagrania (Bluetooth jest połączony)

Podwójne naciśnięcie ----Wstrzymaj/przywróć nagrywanie (Bluetooth jest połączony, tylko w aplikacji Gimbal Pro)

Potrójne naciśnięcie ---- Pojedyncze ujęcie podczas nagrywania (Bluetooth jest połączony, tylko w aplikacji Gimbal Pro)

Przycisk ZOOM

Przesuń suwak w górę lub w dół, aby powiększyć lub pomniejszyć zbliżenie. (Bluetooth jest połączony, tylko w aplikacji Gimbal Pro)

Resetowanie bluetooth

Naciśnij jednocześnie przycisk migawki i przycisk zasilania przez około 3 sekundy, aby zresetować komunikację bluetooth z telefonem.

Tryb podwieszany

Odwróć gimbal, aby wejść w tryb podwieszany. Tryb podwieszany jest korzystny dla zdjęć z niskiej pozycji.

Tryb chwytu bocznego

Obróć gimbal w prawo lub w lewo o 90°, aby przejść z trybu uchwytu pionowego do bocznego.

Ładowanie

Gimbal wspiera szybkie ładowanie. Sugerujemy użycie zasilacza minimum 5V/2A, aby w pełni wykorzystać szybkie ładowanie. Przy pełnym naładowaniu powinny być 4 zielone wskaźniki.

Gimbal wspiera jednoczesne ładowanie i korzystanie z urządzenia.

Aplikacja Gimbal Pro

Gimbal obsługując natywną kamerę, może wykonywać podstawowe funkcje. Jeśli chcesz korzystać z zaawansowanych funkcji takie jak powiększenie, panorama, śledzenie pobierz aplikację.

Pobieranie aplikacji Gimbal Pro

Zeskanuj kod QR aby pobrać aplikację. Kod QR wspiera oba urządzenia (iOS i Android). Możesz również odszukać ręcznie aplikację w sklepach pod nazwą „Gimbal Pro” lub Gimbal Pro2 dla sklepu Play.

Gimbal Pro wymaga minimalnego systemu iOS 12.0. Dla Android jest to wersja minimum 8.0

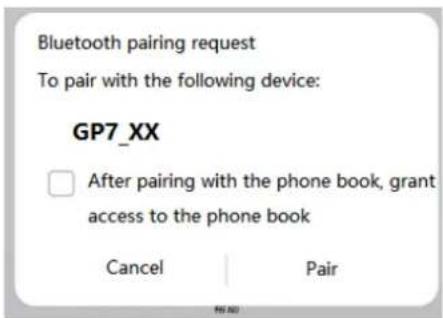

Łączenie z Bluetooth

1. Przejdź do ustawień telefonu, kliknij ustawienia Bluetooth,
2. Wyszukaj i znajdź urządzenie „GP7_XXXX” (XX to unikalne cyfry), następnie sparuj urządzenie z telefonem.

Kąt pochylenia (Tilt)	160°
Kąt przechyłu (Roll)	325°
Kąt obrotu (Pan)	340°
Waga netto	362g
Maksymalny udźwig	280g
Temperatura pracy	0°C do 40°C
Kontrolowany zakres pochylenia (Tilt)	+30° / -30°
Kontrolowany zakres przechyłu (Roll)	+90° / -90°
Kontrolowany zakres obrotu (Pan)	+240° / -100°
Napięcie robocze	3.4 ~ 4.2V
Maksymalny wymiar smartfonu	Przekątna : ≤180 mmSzerokość: 55-90 mmGrubość: ≤9.5 mm
Prąd pracy	150~3000mA
Wymiary gimbala	Rozłożony: 260*130*88 [mm]Złożony: 152*110*46,6 [mm]
Czas ładowania	80 minut (przy użyciu ładowarki 5V/2A)
Czas pracy	4-5 godzin
Śledzenie twarzy	Tak, przy użyciu aplikacji
Aplikacja	Tak, Gimbal Pro ( lub Gimbal Pro2 dla Android)
Napięcie zasilania	5V
Prąd zasilania	2A

Środki ostrożności

1. Nie steruj gimbalem podczas blokowania ramion przez zewnętrzne siły.
2. Unikaj zachlapania lub zamoczenia gimbala.
3. Nie rozkręcaj urządzenia. Grozi to utratą gwarancji.
4. Jeśli urządzenie pracuje nieprzerwanie przez dłuższy czas, gimbal może się odpowiednio nagrzać.
5. Zabronione jest upuszczanie lub uderzaniem gimbala. Może to spowodować jego uszkodzenie lub nieprawidłowe działanie.
6. Zabrania się umieszczania produktu w pobliżu źródła ciepła (pieca, grzejnika) oraz w samochodzie podczas upałów.
7. Przechowuj produkt w suchym miejscu.
8. Nie przeładowuj ani nie rozładowuj baterii do stanu 0.

Deklaracja zgodności

Firma Prolech sp. z o.o., Stary Puznów 58B, 08-400 Garwolin, Polska niniejszym oświadcza, że produkt Gimbal BG700 marki BLOW o kodzie produktu 79-153# jest zgodny z dyrektywami:

2011/65/EU, (EU) 2015/863, 2014/30/EU.

Pełny tekst deklaracji zgodności UE jest dostępny w siedzibie firmy

lub do pobrania ze strony internetowej: www.prolech.com.pl

Wyprodukowano w CH.R.L dla firmy Prolech sp. z o.o.

Więcej informacji o produkcie znajdziesz na

www.blow.pl lub www.prolech.com.pl
