VFHS5050 - Niekategoryzowane VESTEL - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka wolnostojąca (elektryczna) z piekarnikiem i płytami grzejnymi
Marka	Vestel
Model	VFHS5050
Wymiary (szerokość × głębokość × wysokość)	50 cm × 60 cm × 85 cm (regulowane nóżki do +30 mm)
Waga	39 kg (±2 kg)
Napięcie zasilania	220–240 V ~ 50/60 Hz
Moc przyłączeniowa	Patrz tabliczka znamionowa (przewód H05VV-F)
Typ piekarnika	Piekarnik elektryczny
Pojemność piekarnika	52 litry
Klasa efektywności energetycznej (piekarnik)	A
Zużycie energii piekarnika (konwencjonalne)	0,71 kWh/cykl
Rodzaj płyty grzejnej	Elektryczne płyty grzejne (4 sztuki)
Średnica płyt grzejnych	2× 14,5 cm i 2× 18,0 cm
Zużycie energii płyty grzejnej	193,3 Wh/kg (średnio)
Funkcje gotowania	6 stopni na płytę (roztapianie, podgrzewanie, duszenie, smażenie, gotowanie)
Funkcje piekarnika	Górna/dolna grzałka, termoobieg, grill i inne (w zależności od modelu)
Wyposażenie	Lampka piekarnika, drzwi piekarnika, regulowane nóżki, zabezpieczenie przed przewróceniem

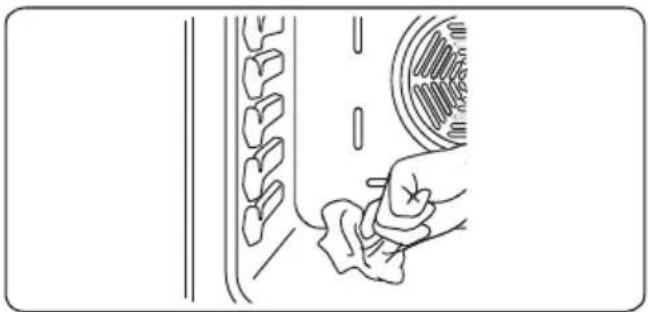

Czyszczenie	Czyścić wnętrze piekarnika i płyty grzejne wilgotną szmatką; nie używać środków ściernych
Bezpieczeństwo	Zabezpieczenie przed przewróceniem, ochrona przed przegrzaniem, blokada dziecięca (przez nadzór), oznaczenie CE
Części zamienne	Oryginalne części zamienne dostępne w autoryzowanym serwisie
Naprawialność	Tylko przez autoryzowanych specjalistów; lampkę piekarnika można wymienić samodzielnie (E14, max. 25 W)
Gwarancja	Gwarancja producenta zgodnie z przepisami prawa
Akcesoria w zestawie	Zestaw zabezpieczenia przed przewróceniem (uchwyt, śruba, kołek), instrukcja obsługi

Często zadawane pytania - VFHS5050 VESTEL

Jak włączyć piekarnik po raz pierwszy?

Włącz piekarnik na maksymalną temperaturę na 45 minut na pusto, aby usunąć zapach materiałów izolacyjnych. Dobrze wywietrz pomieszczenie.

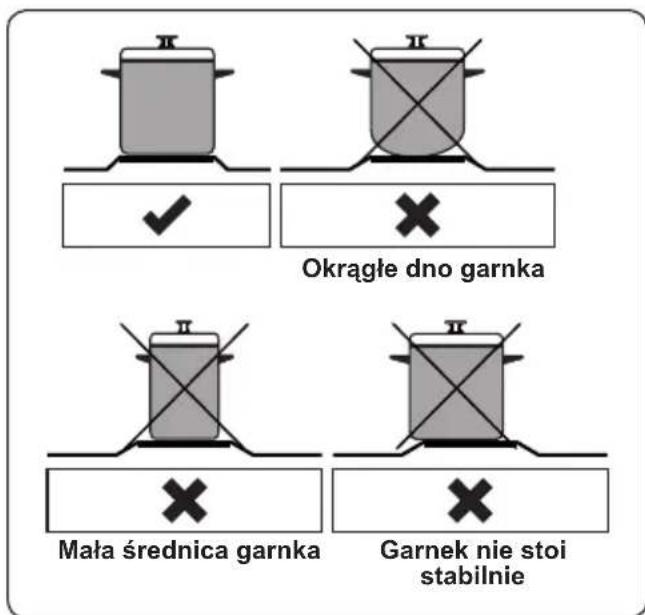

Jakie garnki nadają się do płyty grzejnej?

Używaj naczyń z płaskim, grubym dnem i odpowiednią średnicą. Dno garnka powinno całkowicie zakrywać płytę grzejną, ale nie wystawać.

Jak prawidłowo czyścić płyty grzejne?

Czyść płyty grzejne miękką, wilgotną szmatką i włącz je na krótko, aż wyschną. Nie używaj środków ściernych ani szorstkich gąbek.

Co oznacza lampka kontrolna w piekarniku?

Lampka kontrolna termostatu świeci się podczas nagrzewania piekarnika lub utrzymywania temperatury. Gaśnie po osiągnięciu ustawionej temperatury.

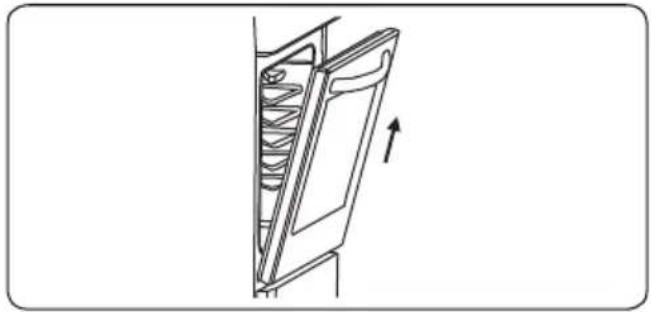

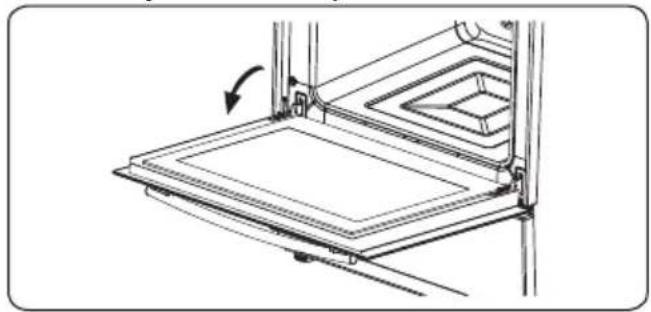

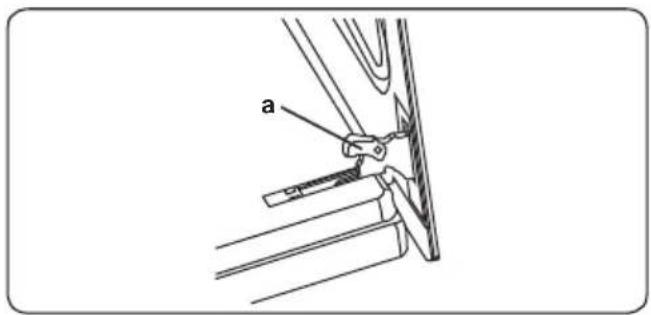

Jak zdemontować drzwi piekarnika?

Otwórz drzwi, odchyl plastikowe uchwyty na zawiasach i powoli zamknij drzwi, aż zatrzasną się. Następnie ostrożnie wyciągnij drzwi z zawiasów.

Wymiana lampki piekarnika – czy można to zrobić samodzielnie?

Tak, wyłącz urządzenie i pozwól mu ostygnąć. Zdejmij szklaną osłonę i wymień lampkę na nową E14 (max. 25 W, odporna na 300 °C).

Jak prawidłowo ustawić nóżki?

Obróć nóżki przeciwnie do ruchu wskazówek zegara, aby podnieść urządzenie, i zgodnie z ruchem wskazówek zegara, aby je obniżyć. Urządzenie musi stać poziomo.

Piekarnik nie grzeje – co mogę zrobić?

Sprawdź, czy zasilanie jest włączone (bezpiecznik, wtyczka). Upewnij się, że temperatura jest prawidłowo ustawiona, a drzwi są zamknięte. Jeśli problem nadal występuje, wezwij serwis.

Jak działa zabezpieczenie przed przewróceniem?

Dołączony zestaw zabezpieczenia przed przewróceniem mocuje się do ściany i wkłada w szczelinę z tyłu urządzenia. Zapobiega on przewróceniu się kuchenki.

Czy mogę zainstalować kuchenkę nad zmywarką?

Nie, urządzenia nie należy instalować bezpośrednio nad zmywarką, lodówką ani innymi urządzeniami gospodarstwa domowego, ponieważ ciepło może je uszkodzić.

INSTRUKCJA OBSŁUGI VFHS5050 VESTEL

Dziękujemy za wybranie niniejszego produktu.

Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa i wytyczne użytkowania oraz konserwacji urządzenia.

Prosimy o poświęcenie czasu na zapoznanie się z niniejszą instrukcją obsługi przed użyciem urządzenia i zachowanie jej w celu późniejszego wykorzystania.

6\ P ER0	7\ S =QDF] HQLH
	OSTRZEŻENIE Ryzyko poważnych obrażeń lub śmierci
	RYZYKO PORAŻENIA PRADEMELEKTRYCZNYM	Ryzyko dotyczące niebezpiecznego napięcia
	POŻAR Ryzyko pożaru
	35=( 6752 * $ Ryzyko urazu lub uszkodzenia mienia
	WAŻNE Prawidłowe korzystanie z systemu

SPIS TREŚCI

1.INSTRUKCJE BEZPIECZEŃSTWA 4
1.1 Ogólne zasady bezpieczeństwa ....4
1.2 Ostrzeżenia dotyczące instalacji ....7
1.3 Podczas użytkowania ....8
1.4 Podczas czyszczenia i konserwacji ....9
2.INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA.... 11
2.1 Instrukcje dla instalatora.... 11
2.2 Przyłącze elektryczne i bezpieczeństwo ....12
2.3 Zestaw zabezpieczający przed przechyleniem 13
2.4 Regulacja nóżek 13
3.CECHY PRODUKTU 14
4.UŻYTKOWANIE PRODUKTU 15
4.1 Regulatory płyty kuchenki....15
4.2 Regulatory piekarnika 15
4.3 Akcesoria.... 16
5.CZYSZCZENIE I KONSERWACJA....17
5.1 Czyszczenie ....17
5.2 Konserwacja ....18
6.ROZWIAZYWANIE PROBLEMÓW I TRANSPORT .....19
6.1 Rozwiązywanie problemów ....19
6.2 Transport....19

1. INSTRUKCJE BEZPIECZEŃSTWA

• Przed użyciem kuchenki należy uważnie przeczytać całą instrukcję i zachować ją w dogodnym miejscu do wglądu, gdy zajdzie taka potrzeba.
• Instrukcja została przygotowana dla więcej niż jednego modelu, dlatego dane urządzenie może nie mieć niektórych opisanych funkcji. Z tego powodu ważne jest, aby zwrócić szczególną uwagę na wszystkie ilustracje podczas czytania tej instrukcji.

1.1 Ogólne zasady bezpieczeństwa

- Kuchenki mogą używać dzieci w wieku od 8 lat oraz osoby o ograniczonej sprawności fizycznej, czuciowej lub psychicznej oraz bez doświadczenia i wiedzy, ale tylko pod nadzorem lub zgodnie z udzielonymi instrukcjami dotyczącymi jej użytkowania w sposób bezpieczny i przy zrozumieniu związanych z tym zagrożeń. Dzieci nie mogą bawić się kuchenką. Dzieci bez nadzoru nie mogą czyścić kuchenki ani wykonywać czynności konserwacyjnych.

⚠ OSTRZEŻENIE: Kuchenka i jej dostępne części nagrzewają się podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8. roku życia nie należy dopuszczać w pobliżu kuchenki, jeśli nie znajdują się one pod stałym nadzorem.

⚠️! OSTRZEŻENIE: Gotowanie na płycie bez nadzoru na tłuszczu lub oleju może być niebezpieczne i spowodować pożar. NIGDY nie próbować gasić ognia woda. Należy wyłączyć kuchenkę, a następnie stłumić płomienie, np. pokrywką lub kocem przeciwpożarowym.

⚠️ OSTRZEŻENIE: Niebezpieczeństwo pożaru:

Nie przechowywać żadnych przedmiotów na płycie do gotowania.

⚠️ OSTRZEŻENIE: Jeżeli powierzchnia jest pęknięta, wyłączyć kuchenkę, aby uniknąć zagrożenia porażeniem prądem elektrycznym.

• W przypadku modeli, które są wyposażone w pokrywę płyty grzejnej, przed użyciem wyczyścić pokrywę w celu usunięcia wszelkich rozlanych płynów, a przed jej zamknięciem poczekać, aż kuchenka ostygnie.
• Nie włączać urządzenia za pomocą zewnętrznego czasomierza lub odrębnego systemu zdalnego sterowania.

⚠ OSTRZEŻENIE: Aby zapobiec przewróceniu się kuchenki, należy zamontować wsporniki stabilizujące. (Szczegółowe informacje można znaleźć w stabilizującego).

• W czasie pracy kuchenka nagrzewa się. Należy uważać, aby nie dotknąć elementów grzejnych wewnątrz piekarnika.
• Uchwyty mogą się nagrzać po krótkim czasie.
• Do czyszczenia powierzchni piekarnika nie używać ściernych środków czyszczących ani skrobaczek. Mogą one zarysować powierzchnię, co może spowodować pęknięcie szkła drzwi lub uszkodzenie powierzchni.
• Do czyszczenia kuchenki nie używać urządzeń czyszczących za pomocą pary.

⚠️ OSTRZEŻENIE: Przed wymianą lampki należy się upewnić, że kuchenka jest wyłączona, aby uniknąć

porażenia prądem.

⚠️ PRZESTROGA: Podczas gotowania lub grillowania dostępne części kuchenki mogą się nagrzewać.

Podczas użytkowania urządzenia w jego pobliżu nie należy dopuszczać małych dzieci.

• Kuchenkę wyprodukowano zgodnie z wszystkimi obowiązującymi miejscowymi i międzynarodowymi normami i przepisami.
• Prace konserwacyjne i naprawcze mogą być przeprowadzane wyłącznie przez autoryzowanych techników serwisowych. Instalacja i naprawy przeprowadzane przez nieautoryzowanych techników mogą być niebezpieczne. Zabrania się dokonywania wszelkich zmian i modyfikacji specyfikacji kuchenki. Stosowanie niewłaściwych osłon płyt grzejnych może powodować wypadki.
• Przed instalacją należy się upewnić, że lokalne warunki dystrybucji (rodzaj i ciśnienie gazu oraz napięcie i częstotliwość w sieci elektrycznej) są zgodne z wymogami dla danej kuchenki. Wymogi dla tej kuchenki podano na etykiecie.

⚠️ PRZESTROGA: Kuchenka służy wyłącznie do gotowania potraw i jest przeznaczona wyłącznie do użytku w pomieszczeniach gospodarstw domowych. Nie należy jej używać do innych celów ani zastosowań, na przykład do użytku poza domem, w celach komercyjnych lub do ogrzewania pomieszczeń.

- Nie należy używać klamek drzwiczek piekarnika do podnoszenia lub przenoszenia urządzenia.

- Podjęto wszystkie możliwe środki, aby zapewnić bezpieczeństwo użytkownika. Ponieważ szkło może pęknąć, należy zachować ostrożność podczas czyszczenia, aby uniknąć zarysowania. Unikać uderzania lub trącania w szkło akcesoriami.

• Należy się upewnić, że przewód zasilający nie zaklinował się ani nie uszkodził podczas instalacji. Jeśli uszkodzi się przewód zasilający, należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub podobnie wykwalifikowanym osobom, aby uniknąć zagrożeń.
• Gdy drzwiczki piekarnika są otwarte, nie należy pozwalać dzieciom wspinać się na nie ani na nich siadać.
• Dzieci i zwierzęta powinny przebywać z dala od tego urządzenia.

1.2 Ostrzeżenia dotyczące instalacji

• Nie uruchamiać kuchenki, dopóki nie zostanie całkowicie zainstalowana.
• Kuchenkę musi zainstalować autoryzowany technik. Producent nie odpowiada za żadne szkody, które mogły zostać spowodowane przez umieszczenie kuchenki w nieodpowiednim miejscu lub instalację przez nieuprawnione osoby.
• Podczas rozpakowywania kuchenki należy się upewnić, że nie została ona uszkodzona podczas transportu. W przypadku jakiejkolwiek wady nie należy używać urządzenia, lecz natychmiast skontaktować się z wykwalifikowanym agentem serwisowym. Ponieważ użyte do pakowania materiały (nylon, zszywki, styropian itp.) mogą być szkodliwe dla dzieci, należy je bezzwłocznie zebrać i usunąć.
• Chronić urządzenie przed oddziaływaniami z otoczenia. Nie wystawiać na działanie słońca, deszczu, śniegu, pyłu ani nadmiernej wilgotności.
• Sprzęty otaczające kuchenkę (np. szafka) muszą być wytrzymałe na działanie temperatury o

wysokości min. 100°C.

1.3 Podczas użytkowania

• Podczas pierwszego użycia piekarnika można odczuć lekki, nieprzyjemny zapach. To całkowicie normalne zjawisko spowodowane przez materiały izolacyjne znajdujące się na elementach grzałki. Przed pierwszym użyciem piekarnika zalecamy włączyć go, gdy jest pusty, i ustawić maksymalną temperaturę na 45 minut. Należy się upewnić, że miejsce instalacji produktu jest dobrze wentylowane.
• Zachować ostrożność podczas otwierania drzwiczek piekarnika podczas oraz po gotowaniu. Gorąca para z piekarnika może spowodować oparzenia.
• Nie umieszczać materiałów palnych ani łatwopalnych w kuchence ani w jej pobliżu, gdy kuchenka pracuje.
• Do wstawiania i wyjmowania potraw z piekarnika zawsze używać rękawic kuchennych.

Nie oddalać się od kuchenki podczas gotowania z użyciem stałych lub ciekłych olejów. W warunkach skrajnej temperatury mogą się one zapalić. Palącego się oleju nie wolno gasić, polewając wodą. Zamiast tego należy wyłączyć kuchenkę i przykryć naczynie pokrywką lub kocem gaśniczym.

• Należy zawsze stawiać patelnie na środku pola grzejnego i obracać ich rączki w bezpieczne miejsce, aby się nie objiały.
• Jeśli produkt nie jest używany przez dłuższy czas, wyłączyć wyłącznik główny. Wyłączyć zawór gazu, jeżeli urządzenia nie są używane.

• Gdy kuchenka nie jest użytkowana, należy się upewnić, że jej gałki sterujące znajdują się w pozycji „0” (stop).

• Tacki pochylają się przy wyciąganiu. Należy uważać, aby podczas wyjmowania jedzenia z piekarnika nieylać ani nie upuścić gorących potraw.

• Gdy otwarte są drzwiczki piekarnika, nie należy na nich niczego umieszczać. Może to spowodować brak równowagi piekarnika lub uszkodzić drzwiczki.
• Nie wkładać do szuflady żadnych ciężkich ani łatwopalnych przedmiotów (np. nylonu, plastikowych torebek, papieru, tkanin itp.). Dotyczy to także naczyń kuchennych z plastikowymi akcesoriami (np. uchwytami).

⚠️ PRZESTROGA: Kiedy urządzenie jest włączone, powierzchnia wewnętrzna przegrody na przechowywanie osiąga wysoką temperaturę. Unikać dotykania powierzchni wewnętrznej.

- Nie wieszać ręczników, ściereczek ani ubrań na kuchence ani jej uchwytach.

1.4 Podczas czyszczenia i konserwacji

• Przed wykonaniem czyszczenia lub konserwacji należy się upewnić, że urządzenie jest wyłączone.
• Do czyszczenia panelu sterowania nie zdejmować gałek sterujących.
• Aby utrzymać wydajność i bezpieczeństwo kuchenki, zalecamy użytkowanie wyłącznie oryginalnych części zamiennych i w razie potrzeby kontakt z naszymi autoryzowanymi agentami serwisowymi.

Deklaracja zgodności CE

CE Oświadczamy, że nasze produkty spełniają wymagania odpowiednich dyrektyw, decyzji i regulacji Unii Europejskiej oraz wymagania określone w wymienionych normach.

Urządzenie to zaprojektowano wyłącznie do gotowania w domu. Wszelkie inne użycie (np. ogrzewanie pomieszczeń) jest niewłaściwe i niebezpieczne.

Instrukcje obsługi dotyczą kilku modeli. Mogą wystąpić różnice między tymi instrukcjami a Twoim modelem.

Utylizacja starej kuchenki

Symbol na wyrobie lub opakowaniu oznacza, że wyrób ten nie może być traktowany jako odpad komunalny. Zamiast tego powinien zostać przekazany do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie tego wyrobu, przyczynisz się do zapobiegania potencjalnym negatywnym konsekwencjom jego niewłaściwej utylizacji dla środowiska naturalnego i zdrowia ludzi. Aby uzyskać więcej szczegółowych informacji na temat odzysku surowców wtórnych z tego wyrobu, należy się skontaktować z odpowiednim urzędem miasta, zakładem gospodarki odpadami lub sklepem, w którym zakupiono ten wyrób.

2. INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA

OSTRZEŻENIE: Urządzenie musi być instalowane przez autoryzowanego serwisanta lub wykwalifikowanego technika, zgodnie z instrukcjami podanymi w niniejszym podręczniku i zgodnie z obowiązującymi przepisami lokalnymi.

• Niewłaściwa instalacja może spowodować obrażenia i uszkodzenia, za które producent nie ponosi odpowiedzialności i które nie są objęte gwarancją.
• Przed instalacją należy się upewnić, że lokalne warunki dystrybucji (rodzaj i ciśnienie gazu lub napięcie i częstotliwość w sieci elektrycznej) są zgodne z tymi wymaganymi dla kuchenki. Wymogi dla tej kuchenki podano na etykiecie.
• Należy przestrzegać praw, rozporządzeń, dyrektyw i norm obowiązujących w kraju użytkowania (przepisy bezpieczeństwa, prawidłowa utylizacja zgodnie z przepisami itp.).

2.1 Instrukcje dla instalatora Instrukcje ogólne

• Po wyjęciu urządzenia i akcesoriów z opakowania należy sprawdzić, czy urządzenie nie jest uszkodzone. W przypadku podejrzenia uszkodzenia nie używać urządzenia i natychmiast skontaktować się z autoryzowanym serwisantem lub wykwalifikowanym technikiem.
• Należy się upewnić, że w najbliższym sąsiedztwie nie ma łatwopalnych lub palnych materiałów takich jak zasłony, olej, szmatki itp., które mogą się zapalić.
• Blat i meble wokół urządzenia muszą być wykonane z materiałów odpornych na temperatury wyższe niż 100°C.
• Urządzenie nie powinno być instalowane bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką ani suszarką do ubrań.
• Kuchenkę można ustawić w pobliżu innych mebli, pod warunkiem, że w miejscu, w którym stoi urządzenie, wysokość mebli nie przekracza wysokości płyty kuchenki.

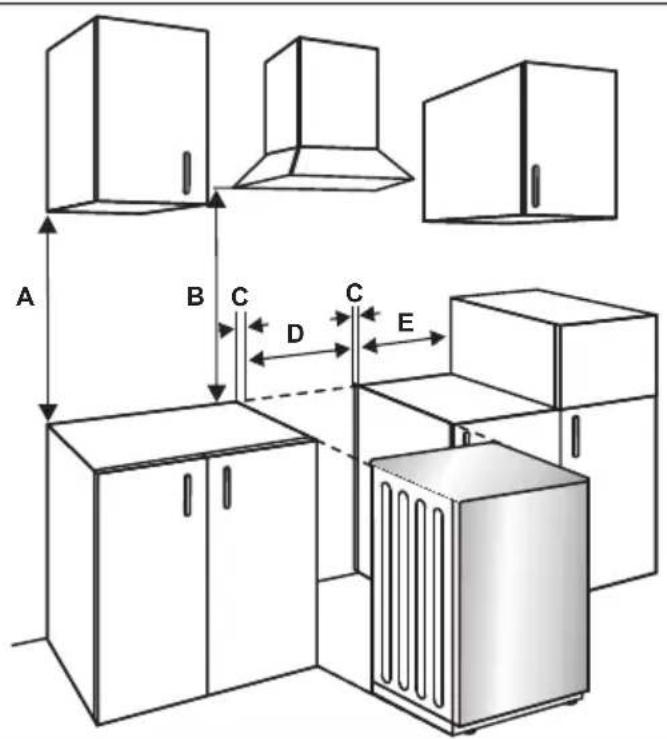

Montaż kuchenki

• Jeśli meble kuchenne są wyższe niż płyta kuchenki, to w celu zapewnienia cyrkulacji powietrza muszą być one odsunięte od jej boku o co najmniej 10 cm.
• Należy zachować co najmniej 2 cm odstępu na obieg powietrza wokół kuchenki.
• Jeśli nad urządzeniem będzie instalowany okap kuchenny lub dowolna szafka, odległość między płytą grzejną a szafką / okapem kuchennym powinna być taka, jak pokazano poniżej.

A (mm) 420
B (mm) Okap kuchenki / szafka 650/700
C (mm) 20
D (mm)	Szerokość produktu
E (mm) 50

2.2 Przyłącze elektryczne i bezpieczeństwo

OSTRZEŻENIE: Połączenie elektryczne urządzenia musi być instalowane przez autoryzowanego serwisanta lub wykwalifikowanego technika, zgodnie z instrukcjami podanymi w niniejszym podręczniku i zgodnie z obowiązującymi przepisami lokalnymi.

OSTRZEŻENIE: URZĄDZENIE MUSI BYĆ UZIEMIONE.

• Przed podłączeniem urządzenia do sieci zasilającej należy sprawdzić napięcie znamionowe urządzenia (oznaczone na tabliczce znamionowej urządzenia) w celu potwierdzenia zgodności z dostępnym napięciem sieciowym, a przewody elektryczne powinny być w stanie obsługiwać moc znamionową urządzenia (również wskazaną na tabliczce znamionowej).
• Podczas instalacji należy się upewnić, że stosowane są przewody izolowane. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia. Jeśli przewód sieciowy jest uszkodzony i należy go wymienić, powinien to zrobić wykwalifikowany personel.
• Nie używać adapterów, rozgałęziaczy ani przedłużaczy.
• Przewód zasilający należy umieszczać z dala od gorących części kuchenki i nie może być on zgięty lub przyciśnięty.

W przeciwnym razie może ulec uszkodzeniu, co spowoduje zwarcie.

• Jeśli urządzenie nie jest podłączone do sieci za pomocą wtyczki, w celu spełnienia wymagań bezpieczeństwa należy zastosować rozłącznik wszystkich biegunów (z odstępem co najmniej 3 mm między stykami).
• Urządzenie jest zasilane napięciem 220–240 V \~. W przypadku innego dostępnego napięcia należy się skontaktować z autoryzowanym serwisantem lub wykwalifikowanym elektrykiem.
• Przewód zasilający (H05VV-F) musi mieć długość wystarczającą do podłączenia do urządzenia.
• Po zainstalowaniu urządzenia wyłącznik z bezpiecznikiem musi być łatwo dostępny.
• Należy się upewnić, że wszystkie połączenia są odpowiednio mocno dokręcone.
• Zamocować kabel zasilający w zacisku kabla, a następnie zamknąć pokrywę.

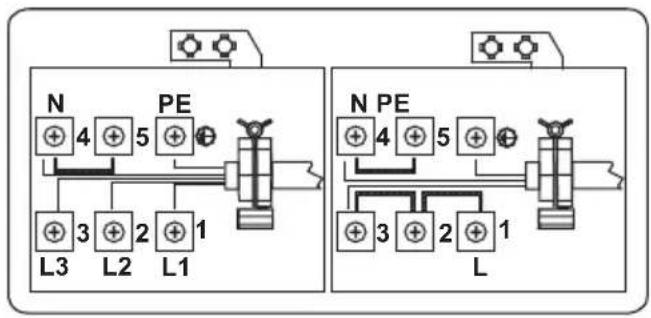

• Połączenie skrzynki zaciskowej jest umieszczone na skrzynce zaciskowej.
    end

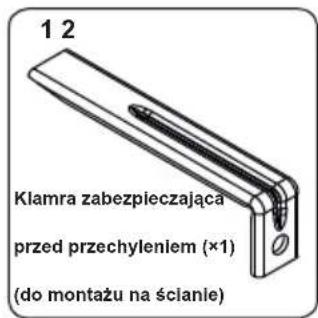

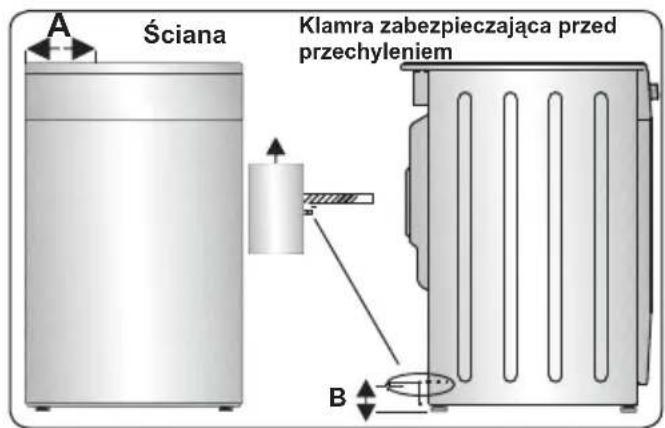

2.3 Zestaw zabezpieczający przed przechyleniem

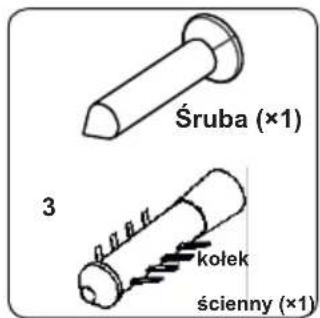

Torebka z dokumentami i zestawem zabezpieczającym przed przechyleniem. Luźno przymocować klamrę zabezpieczającą przed przechyleniem (1)1) do ściany za pomocą śruby (2) i ko ściennego (3), zgodnie z wartościami przedstawionymi na poniższej ilustracji i w poniższej tabeli. Ustawić wysokość klamry zabezpieczającej przed przechyleniem, tak aby była ona umieszczona w linii z gniazdem kuchenki, i dokręcić śrubę. Popchnąć urządzenie do ściany, upewniając się, że klamra zabezpieczająca przed przechyleniem jest umieszczona z tyłu urządzenia.

Wymiary produktu (szerokość × głębokość × wysokość) (cm)	A (mm) B (mm)
60 × 60 × 90 (piekarnik podwójny)	297,5 52
50 × 60 × 90 (piekarnik podwójny)	247,5 52
90 × 60 × 85 430 107
60 × 60 × 90 309,5 112
60 × 60 × 85 309,5 64
50 × 60 × 90 247,5 112
50 × 60 × 85 247,5 64
50 × 50 × 90 247,5 112
50 × 50 × 85 247,5 64

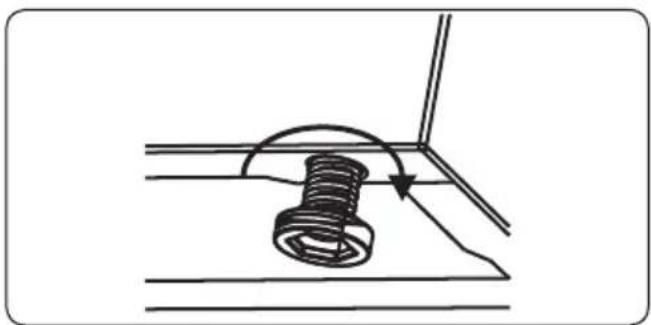

2.4 Regulacja nóżek

Kuchenka stoi na czterech regulowanych nóżkach. Aby zapewnić bezpieczne działanie, ważne jest, aby urządzenie było prawidłowo wyważone. Przed rozpoczęciem gotowania upewnić się, że urządzenie jest wypoziomowane. Aby podwyższyć urządzenie, należy obrócić nóżki w lewo. Aby obniżyć urządzenie, należy obrócić nóżki w prawo.

Obracając nóżki, kuchenkę można podnieść do 30 mm. Urządzenie jest ciężkie i powinny je podnosić co najmniej 2 osoby. Nie wolno przeciągać urządzenia.

Ważne: Dane techniczne i wygląd danego urządzenia mogą się różnić od przedstawionego na poniższych rysunkach.

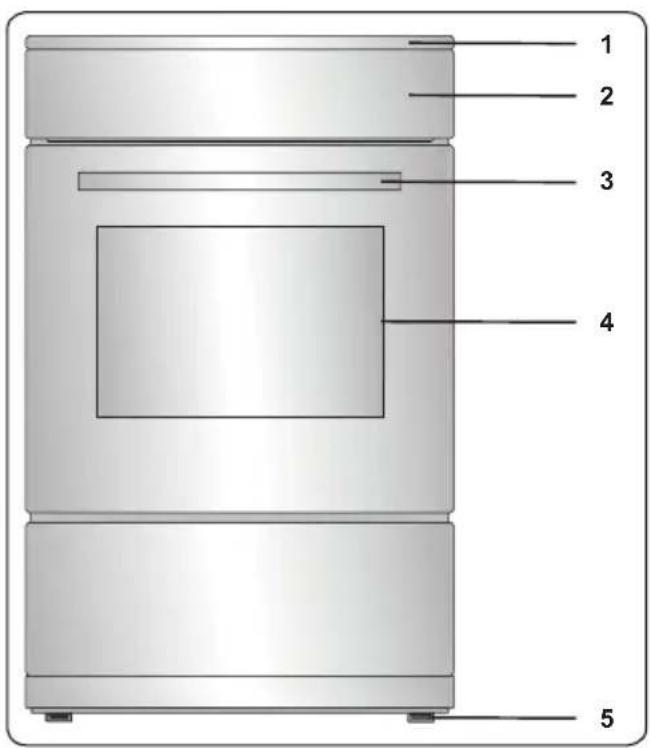

Wykaz elementów

1. Płyta kuchenki
2. Panel sterowania
3. Uchwyt drzwiczek piekarnika
4. Drzwiczki piekarnika
5. Regulowane nóżki

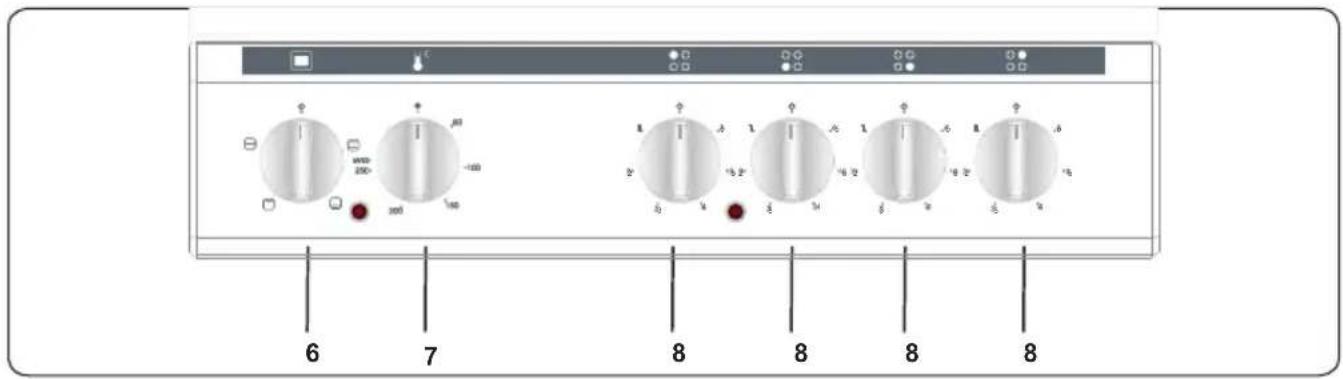

Panel sterowania

1. Gałka sterowania funkcjami piekarnika
2. Gałka termostatu piekarnika
3. Gałka sterowania płytą

4. UŻYTKOWANIE PRODUKTU

4.1 Regulatory płyty kuchenki

Płyta grzewcza

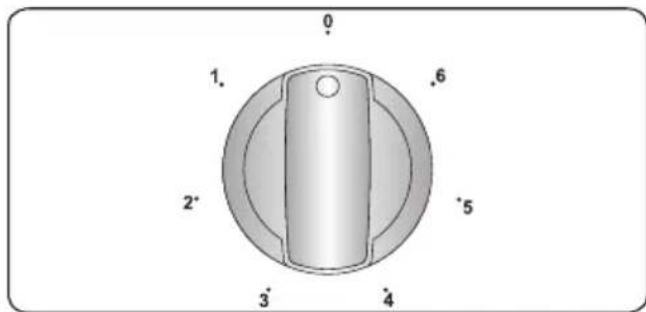

Płyta grzewcza jest regulowana przez pokrętło na 6 pozycjach.

Płytę grzewczą można użytkować, ustawiając pokrętło regulacyjne w jednym z tych położeń. W pobliżu każdego pokrętła regulacyjnego jest mały symbol pokazujący, którą płytkę reguluje dane pokrętło. Lampka wł./wył. na panelu sterowania pokazuje, które płyty są w użyciu.

Położenie pokrętła	Funkcja
0 Położenie WYŁ.
1	Do topienia masła itp. oraz podgrzewania niewielkich ilości płynów
2	Do podgrzewania większych ilości płynów Do przygotowania kremów i sosów
3	Do rozmrażania potraw przed gotowaniem
4 Do gotowania delikatnego mięsa i ryb
5 Do pieczenia mięsa i smażenia steków
6	Do gotowania dużych ilości płynów i smażenia

OSTRZEŻENIE:

• Przed użyciem płyty grzewczej po raz pierwszy lub po dłuższej przerwie w użytkowaniu, trzeba pozbyć się wilgoci, która mogła zebrać się wokół jej elementów elektrycznych. W tym celu należy używać płyty grzewczej z najniższym ustawieniem przez mniej więcej 20 minut.
• Nigdy nie używać płyty grzewczej bez ustawionych na niej garnków.
• Należy używać tylko garnków o płaskim dnie z grubymi podstawami.
• Przed postawieniem garnka na płycie

grzewczej należy się upewnić, że jego dno jest suche.

• Jeżeli płyta grzewcza działa, należy się upewnić, że garnek jest ustawiony prawidłowo na jej środku.
• Nie używać garnków o średnicy mniejszej lub większej niż średnica płyty grzewczej, ponieważ powoduje to straty energii.

• W miarę możliwości należy umieszczać pokrywki na garnkach, aby uniknąć strat ciepła.
• Gdy kuchenka pracuje, temperatura dostępnych części może być wysoka. Bardzo ważne jest, aby dzieci i zwierzęta nie zbliżały się do płyty kuchenki w trakcie użytkowania oraz dopóki nie ostygnie całkowicie po użyciu.
• W przypadku zauważenia pęknięcia na płycie kuchenki należy ją natychmiast wyłączyć i zlecić wymianę autoryzowanemu personelowi serwisowemu lub technikowi.

4.2 Regulatory piekarnika

Gałka sterowania funkcjami piekarnika

Przekręcić gałkę na odpowiedni symbol żądanej funkcji gotowania. Szczegółowe informacje na temat różnych funkcji znajdują się w sekcji „Funkcje piekarnika”.

Gałka termostatu piekarnika

Po wybraniu funkcji gotowania obrócić gałkę, aby ustawić żądaną temperaturę. Lampka termostatu piekarnika świeci

podczas działania termostatu, w trakcie podgrzewania piekarnika lub utrzymywania temperatury.

Funkcje piekarnika

* Funkcje tego konkretnego piekarnika mogą się różnić w zależności od modelu kuchenki.

Funkcja pieczenia statycznego: Włącza się termostat i zapalają lampki ostrzegawcze piekarnika. Dolny i górny element grzejny zaczynają działać. Funkcja pieczenia statycznego wydziela ciepło, zapewniając równomierne pieczenie potrawy. Idealna funkcja do pieczenia pieczywa, ciasta, zapiekanek z makaronu, lazanii i pizzy. Przy tej funkcji zaleca się podgrzanie wstępne przez 10 minut. Najlepiej piec tylko na jednej półce naraz.

Funkcja ogrzewania dolnego: Włącza się termostat i zapalają lampki ostrzegawcze piekarnika, zaczyna działać dolny element grzejny. Funkcja ogrzewania dolnego

jest idealna do pieczenia pizzy, ponieważ ciepło unosi się od spodu piekarnika i ogrzewa potrawę od dołu ku górze. Funkcja ta nadaje się do odgrzewania potraw, a nie pieczenia.

Funkcja ogrzewania górnego: Włącza się termostat i zapalają lampki ostrzegawcze piekarnika, zaczyna działać górny element grzejny. Ciepło wydzielane z górnego

elementu grzejnego piecze potrawę od góry. Funkcja ogrzewania górnego jest idealna do przysmażania wierzchu potraw już ugotowanych oraz do odgrzewania potraw.

Funkcja grillowania: Włącza się termostat i zapalają lampki ostrzegawcze piekarnika, zaczyna działać element grzejny grilla. Funkcja

ta służy do grillowania i opiekania potraw na górnych półkach piekarnika. Posmarować lekko olejem siatkę drucianą,

aby zapobiec przywieraniu potrawy do siatki, i umieścić ją na środku siatki. Należy zawsze ustawiać tackę pod spodem, aby zbierać krople kapiącego oleju lub tłuszczu. Zaleca się wstępne podgrzanie piekarnika przez mniej więcej 10 minut.

Ostrzeżenie: Przy grillowaniu drzwiczki piekarnika muszą być zamknięte, a temperaturę piekarnika należy nastawić na 190°C.

4.3 Akcesoria

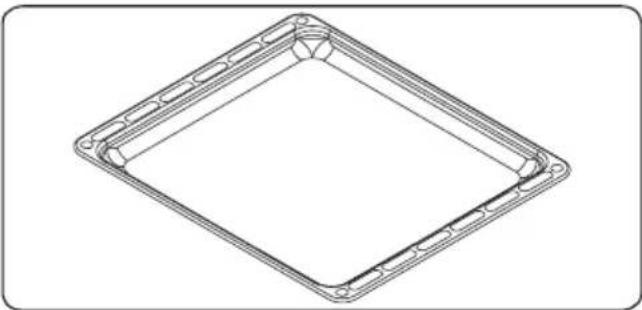

Tacka płytka

Tacka płytka najlepiej sprawdza się do pieczenia ciastek.

Położyć tackę na dowolnym stelażu, wcisnąć do końca i upewnić się, że jest prawidłowo umieszczona.

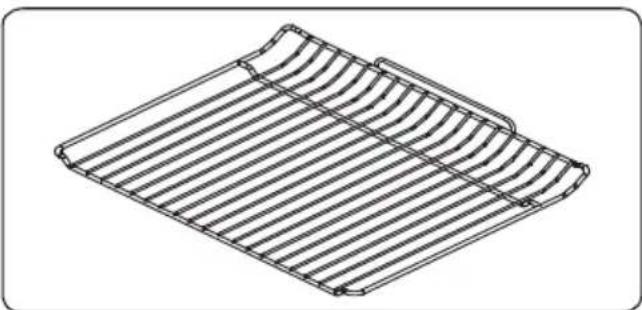

Siatka druciana jest głównie używana do grillowania lub przetwarzania żywności w pojemnikach przystosowanych do piekarnika.

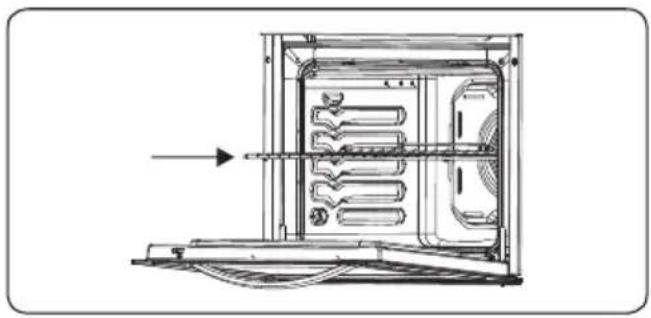

OSTRZEŻENIE Włożyć prawidło

Włożyć prawidłowo siatkę do odpowiedniego stelaża we wnęce piekarnika i przesunąć ją do końca.

OSTRZEŻENIE: Przed czyszczeniem urządzenia należy je wyłączyć i pozostawić do ostygnięcia.

Instrukcje ogólne

• Przed użyciem środków czyszczących do czyszczenia kuchenki należy sprawdzić, czy są odpowiednie i zalecane przez producenta.
• Używać kremowych lub płynnych środków czyszczących, które nie zawierają cząstek. Nie używać żrácych (powodujących korozję) kremów, szorstkich proszków czyszczących, grubej wełny stalowej ani twardych narzędzi, ponieważ mogą one uszkodzić powierzchnię kuchenki.

Nie używać środków czyszczących, które zawierają cząstki, ponieważ mogą one zarysować szklane, iowane i/lub pomalowane części dzenia.

- W przypadku wycieku jakiejkolwiek cieczy natychmiast wyczyścić urządzenie, aby nie uszkodzić jego części.

Do czyszczenia jakichkolwiek części kuchenki nie używać urządzeń czyszczących za pomocą pary.

Czyszczenie wnętrza piekarnika

• Emaliowane wnętrze piekarnika czyści się najlepiej, gdy piekarnik jest ciepły.
• Po każdym użyciu wytrzeć piekarnik miękką ściereczką nasączoną wodą z mydłem. Następnie ponownie przetrzeć go wilgotną ściereczką i osuszyć.
• W celu całkowitego wyczyszczenia piekarnika może być czasem konieczne

zastosowanie płynnego środka czyszczącego.

Czyszczenie grzałki płyty grzejnej

• Należy regularnie czyścić grzałkę płyty grzejnej.
• Wytrzeć płytę grzejną miękką ściereczką nasączoną samą wodą. Następnie na krótko uruchomić płytę grzejną do całkowitego wyschnięcia.

Czyszczenie części emaliowanych

• Należy regularnie czyścić emaliowane części urządzenia.
• Wytrzeć części emaliowane miękką ściereczką nasączoną wodą z mydłem. Następnie ponownie przetrzeć je wilgotną ściereczką i osuszyć.

Emaliowanych części nie należy czyścić przed ich ostygnięciem po gotowaniu.

Nie należy pozostawiać na dłuższy czas octu, kawy, mleka, wody, soli, soku z cytryny lub pomidorowego na erzchni emaliowanej.

Czyszczenie części ze stali nierdzewnej (jeśli dotyczy)

• Należy regularnie czyścić części urządzenia wykonane ze stali nierdzewnej.
• Wytrzeć części ze stali nierdzewnej miękka ściereczką nasączoną samą woda. Następnie osuszyć je dokładnie suchą szmatką.

Części ze stali nierdzewnej nie należy czyścić przed ich ostygnięciem po gotowaniu.

Nie należy pozostawiać na dłuższy czas octu, kawy, mleka, wody, soli, soku z cytryny lub pomidorowego na ciach ze stali nierdzewnej.

Zdejmowanie drzwiczek piekarnika

Przed czyszczeniem szyby drzwiczek

piekarnika zdjąć drzwiczki piekarnika w sposób przedstawiony poniżej.

1. Otworzyć drzwiczki piekarnika.

1. Otworzyć zatrzask (a) (za pomocą śrubokrętu) do końca.

1. Zamknąć drzwiczki prawie do końca i zdjąć je, pociągając do siebie.

OSTRZEŻENIE: Konserwacja urządzenia powinna być wykonywana tylko przez autoryzowanego serwisanta lub wykwalifikowanego technika.

Zmiana lampki piekarnika

OSTRZEŻENIE: Przed czyszczeniem urządzenia należy je wyłączyć i pozostawić do ostygnięcia.

- Zdemontować szklaną soczewkę, a następnie zdjąć żarówkę.

- Założyć nową żarówkę (odporną na temperatury do 300°C) w miejsce usuniętej (230 V, 15–25 W, typ E14).

- Po wymianie szklanej soczewki piekarnik jest gotowy do użycia.

Lampka jest specjalnie zaprojektowana do zastosowania w kuchennych urządzeniach gospodarstwa domowego. Nie nadaje się do oświetlania pomieszczeń domowych.

6. ROZWIAZYWANIE PROBLEMÓW I TRANSPORT

6.1 Rozwiązywanie problemów

Jeżeli po sprawdzeniu tych podstawowych rozwiązań problem z urządzeniem nadal występuje, należy się skontaktować z autoryzowanym serwisantem lub wykwalifikowanym technikiem.

Problem Możliwa przyczyna Rozwiązanie
Płyta grzejna lub strefy grzejne nie włączają się.	Brak zasilania.	Sprawdzić bezpiecznik odpowiedni dla danego urządzenia.Sprawdzić, czy nie ma przerwy w zasilaniu, próbując włączyć inne urządzenia elektroniczne.
Kuchenka nieprzyjemnie pachnie podczas pierwszych sesji gotowania.	Nowe urządzenie.	Podgrzewać garnki pełne wody na każdym polu grzejnym przez 30 minut.
Piekarnik nie włącza się. Zasilanie jest wyłączone.		Upewnić się, że jest zasilanie. Upewnić się również, że inne urządzenia kuchenne działają.
Brak ciepła lub piekarnik nie rozgrzewa się.	Sterowanie temperaturą piekarnika jest nieprawidłowo ustawione.Drzwiczki piekarnika pozostały otwarte.	Upewnić się, że gałka sterująca temperaturą piekarnika jest prawidłowo ustawiona.
Piekarnik nierównomiernie piecze.	Półki piekarnika są nieprawidłowo rozmieszczone.	Upewnić się, że stosowane są zalecane temperatury i rozmieszczenie półek.Nie otwierać często drzwiczek, chyba że pieczone są potrawy, które należy obrócić.Częste otwieranie drzwiczek powoduje obniżenie temperatury wewnętrznej, co może mieć wpływ na wyniki pieczenia.
Lampka piekarnika (jeśli jest dostępna) nie działa.	Lampka nie działa.Zasilanie elektryczne jest odłączone lub wyłączone.	Wymienić lampkę zgodnie z instrukcjami.Upewnić się, że zasilanie elektryczne jest podłączone do gniazdka sieciowego.
Wentylator piekarnika (jeśli jest) jest hałaśliwy.	Półki piekarnika drgają.	Upewnić się, że piekarnik stoi poziomo.Upewnić się, że półki i osprzęt do pieczenia nie drgają w kontakcie z tylnym panelem piekarnika.

6.2 Transport

Jeśli zachodzi potrzeba przetransportowania produktu, należy użyć oryginalnego opakowania i przenosić go w oryginalnym opakowaniu. Należy przestrzegać oznaczeń transportowych znajdujących się na opakowaniu. Aby nie dopuścić do uszkodzenia produktu w trakcie transportu, należy zabezpieczyć taśmą wszystkie niezależne części.

Jeśli oryginalne opakowanie jest niedostępne, należy przygotować pudło do opakowania na czas transportu, tak aby zabezpieczyć kuchenkę, a zwłaszcza jej powierzchnie zewnętrzne, przed zagrożeniami zewnętrznymi.
