Typ produktu	Cyfrowy naziemny odbiornik telewizyjny (DVB-T2)
Marka	Manta
Model	DVBT02
Częstotliwość wejściowa	170-230 MHz (VHF), 470-860 MHz (UHF)
Poziom wejściowy	od -20 do -78 dBm
Modulacja	QPSK, 16QAM, 64QAM
Dekodowanie wideo	MPEG-2, MPEG-4, H.264 (do 1080i@30fps)
Formaty wyjścia wideo	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Dekodowanie audio	MPEG-1/2 Layer 1&2, AAC, AAC+, HE-AAC, AC3, E-AC3 (Dolby Digital+)
Wyjście audio	Cyfrowe S/PDIF, Analogowe L/R, SCART
Wyjście wideo	HDMI, SCART
Port USB	Przedni USB do odtwarzania multimediów i nagrywania PVR
Zasilanie	100-240V AC, 50/60 Hz
Pobór mocy	Maks. 10 W
Wymiary (ok.)	180 x 120 x 30 mm
Waga (ok.)	0,3 kg
Pilot zdalnego sterowania	W zestawie (2 baterie AAA)
Główne funkcje	Automatyczne/ręczne wyszukiwanie kanałów, EPG, blokada rodzicielska, przesunięcie czasowe, nagrywanie USB, odtwarzanie multimediów (MP3, WMA, JPEG, BMP, AVI, MP4, DIVX)
Bezpieczeństwo	Nie narażać na deszcz ani wilgoć; odłączyć podczas burzy; używać tylko zalecanych akcesoriów
Pielęgnacja	Czyścić tylko suchą szmatką
Części zamienne	Pilot, przewód zasilający (typowy, nieokreślony)

Często zadawane pytania - DVBT02 Manta

Jak skonfigurować urządzenie po raz pierwszy?

Podłącz antenę i kabel HDMI/SCART do telewizora. Podłącz zasilanie i włącz odbiornik. Naciśnij przycisk POWER. Pojawi się menu pierwszej konfiguracji. Wybierz Język menu i Kraj, a następnie wybierz Wyszukiwanie kanałów, aby rozpocząć automatyczne strojenie. Po zakończeniu możesz oglądać telewizję.

Jak nagrać program telewizyjny na USB?

Włóż dysk USB (FAT32/NTFS/FAT) do przedniego portu USB. Podczas oglądania kanału naciśnij przycisk REC na pilocie. Na ekranie pojawi się ikona nagrywania. Aby zatrzymać, naciśnij STOP i potwierdź. Nagrane pliki są zapisywane w folderze 'PVR RECORD'.

Dlaczego na telewizorze nie ma obrazu?

Sprawdź, czy przewód zasilający jest podłączony i odbiornik jest włączony (zielona dioda LED). Upewnij się, że telewizor jest ustawiony na właściwe wejście HDMI lub SCART. Jeśli ekran pokazuje 'Brak sygnału', sprawdź, czy kabel antenowy jest prawidłowo podłączony. Spróbuj zmienić rozdzielczość wyjścia wideo w menu (480i do 1080p).

Jak ustawić blokadę rodzicielską?

Przejdź do Menu > System i wybierz Blokada rodzicielska. Wprowadź domyślne hasło 000000. Możesz zablokować kanały, naciskając przycisk ŻÓŁTY na wybranym kanale. Aby zmienić hasło, wybierz Ustaw hasło i postępuj zgodnie z instrukcjami. Jeśli zapomnisz hasła, wpisz 888888, aby odblokować.

Jak dostosować rozdzielczość wyjścia wideo?

Naciśnij MENU i przejdź do Obraz. Wybierz rozdzielczość, np. 720P lub 1080P, używając przycisków LEWO/PRAWO. Jeśli ekran stanie się czarny, odczekaj 15 sekund lub naciśnij EXIT, aby przywrócić poprzednie ustawienia. Wybierz format (NTSC lub PAL) zgodny z systemem telewizora.

Jak zaktualizować listę kanałów?

Przejdź do Menu > Wyszukiwanie kanałów. Wybierz Automatyczne wyszukiwanie, aby znaleźć wszystkie dostępne kanały (spowoduje to zastąpienie istniejących kanałów). Możesz też użyć Wyszukiwania ręcznego, aby dodać kanały na określonej częstotliwości bez usuwania obecnych. Naciśnij OK, aby rozpocząć.

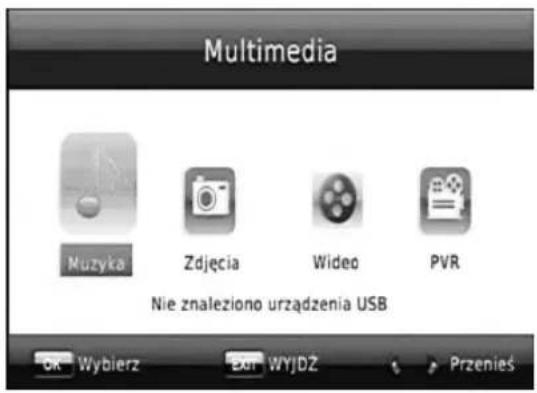

Czy mogę odtwarzać pliki multimedialne z USB?

Tak. Włóż dysk USB i naciśnij MENU, a następnie wybierz USB. Możesz przeglądać foldery Muzyka, Zdjęcia i Film. Obsługiwane formaty: MP3, WMA, JPEG, BMP, AVI, MP4, DIVX. Dostosuj ustawienia pokazu slajdów w Konfiguracja zdjęć.

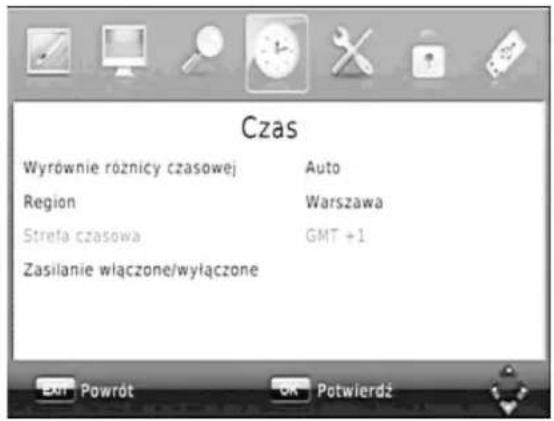

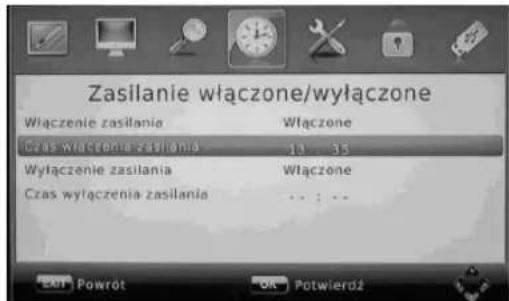

Jak ustawić timer włączania/wyłączania urządzenia?

Naciśnij MENU i przejdź do Czas. Wybierz Timer włączania/wyłączania. Włącz obie opcje i ustaw żądany Czas włączania/wyłączania za pomocą klawiszy strzałek. Potwierdź przyciskiem OK. Odbiornik automatycznie włączy/wyłączy się o zaplanowanej godzinie.

Co zrobić, jeśli pilot nie działa?

Najpierw wymień baterie na dwie nowe AAA 1,5 V, upewniając się co do właściwej biegunowości. Skieruj pilota bezpośrednio na przedni panel w odległości do 7 metrów i pod kątem do 60 stopni. Usuń przeszkody. Jeśli nadal nie działa, sprawdź, czy wskaźnik zasilania (czerwony/zielony) jest włączony; jeśli nie, sprawdź podłączenie zasilania.

Jak zresetować urządzenie do ustawień fabrycznych?

Przejdź do Menu > System > Przywróć ustawienia fabryczne. Wprowadź hasło (domyślnie 000000). Potwierdź przyciskiem OK. Spowoduje to usunięcie wszystkich zapisanych kanałów i ustawień. Urządzenie uruchomi się ponownie i pokaże menu pierwszej konfiguracji.

INSTRUKCJA OBSŁUGI DVBT02 Manta

Instrukcja obsługi User's Manual

DVBT02

www.manta.com.pl

www.manta.info.pl

DVB-T HD TUNER

Instrukcja obsługi

Zapoznaj się z instrukcją....4

Panel przedni ....5

Panel tylny 5

Pilot 6

Podłączenie baterii....6

Sterowanie przy użycia pilota....7

Podłączenie tunera 7

Podłączenie TV 7

Podłączenie do wzmacniacza....8

Pierwsza instalacja....8

Podstawowe operacje ....8

Ustawienia programów 8

Ustawienia Obrazu....10

Wyszukiwanie kanałów....10

Ustawienie czasu....11

Opcje....11

Ustawienia systemowe 12

Ochrona rodzicielska....12

Ustawienie hasta 12

Przywróć ustawienia fabryczne 12

Informacje systemowe 12

USB 12

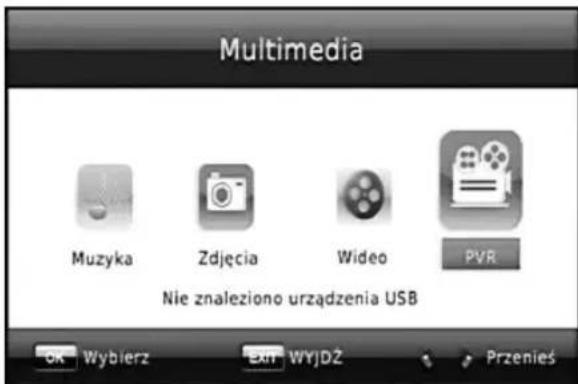

Multimedia....13

Konfiguracja zdjęć....13

Ustawienia Wideo....13

Specyfikacja napisów....13

Rozwiązywanie problemów 15

Specyfikacja....15

DVB-T HD TUNER

User's Manual

Konstrukcja produktów i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania, sterowników oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktów.

Produkty oraz akcesoria mogą się różnić od tych opisanych w instrukcji.

Producent nie ponosi żadnej odpowiedzialności tytułem od- szkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

Zapoznaj się z instrukcją

Przestrzegaj przepisów zawartych w tej instrukcji.

●V przypadku transportowania urządzenia w temperaturze poniżej 5 st.C urządzenie przed podłaczeniem należy odstawić w celu ogrzania się urządzenia do temperatury otoczenia.

Nie używaj urządzenia w pobliżu wody.

Czyść urządzenie wyłącznie suchą ścierką. ●

Nie zatykaj żadnych otworów wentylacyjnych.

Podłącz tuner zgodnie z instrukcją.

- lie instaluj urządzenia w pobliżu źródeł ciepła ani aparatury wytwarzającej ciepło (włączając wzmacniacze).

●Chroń przewód zasilający przed załamaniem, szczególnie przy wtyczce sieciowej i w miejscu gdzie wychodzi on od aparatu.

●Jżywaj tylko akcesoriów wskazanych przez producenta.

Vyłącz urządzenie z gniazdka sieci elektrycznej jak i odłącz antenę w przypadku zbliżania się burzy jak również kiedy nie używasz go przez dłuższy okres czasu.

Vszelkie naprawy zlecaj wykwalifikowanemu serwisowi. Naprawa jest wymagana w każdym przypadku uszkodzenia urządzenia, kiedy sznur albo wtyczka sieciowa jest uszkodzona, w przypadku zalania woda, wystawienia na działanie wilgoci lub deszczu, upuszczenia bądź niepoprawnego działania.

Wtyczka sieciowa jest używana do odłączenia urządzenia od sieci elektrycznej, Wyłączenie z sieci elektrycznej powinno być łatwą i szybką czynnością.

Wentylacja nie powinna być utrudniana przez zakry- wanie otworów takimi przedmiotami jak: gazety, obrus, zasłony, książkami, innymi urządzeniami itp. Dla zachowania odpowiedniej wentylacji należy zachować odstęp minimum 10 cm z każdej strony urządzenia.

☑adne odkryte źródła ognia, takie jak zapalone świece, nie mogą być umieszczane na urządzeniu.
●Baterie powinny być używane zgodnie z zasadami ochrony środowiska. Wyczerpane baterie należy utylizować zgodnie z lokalnymi przepisami.

W celu bezpiecznego pozbycia się urządzenia należy go zostawić w miejscu wskazanym przez sprzedawcę.

Nie wolno wyrzucać tego produktu z odpadami gospodarstwa domowego. Symbol przekreślonego kosza na śmieci oznacza, że produkt podlega Dyrektywie Europejskiej.

OSTRZEŻENIE: By zmniejszyć ryzyko pożaru albo porażenia elektrycznego, nie narażaj urządzenia na działanie deszczu lub wilgoci.

OSTRZEŻENIE: Baterie nie mogą być wystawione na działanie nadmiemego źródła ciepła takiego jak światło słoneczne, ogień, grzejnik itp.

Symbol wskazuje na występowanie niebezpiecznego napięcia stanowiącego ryzyko porażenia prądem.

Symbol wykrzyknika umieszczony w trójkącie równobocznym ma na celu zwrócenie uwagi użytkownika na to, że są wytyczne obsługi i konserwacji (obsługa techniczna), w postaci pisemnej instrukcji załączonej do egzemplarza urządzenia.

Symbol wskazuje, że ten produkt posiada podwójną izolację między napięciem sieci zasilania a dostępnymi elementami. Do naprawy należy używać wyłącznie identycznych części zamiennych.

OSTRZEŻENIE:

Kiedy urządzenie było pod działaniem pół magnetycznych bądź elektrostatycznych, może nastąpić błędne działanie i może być konieczny reset przez użytkownika (w tym celu należy wyłączyć urządzenie z sieci po czym ponownie włączyć po kilku minutach)..

INSTRUkCJa oBSIgI

Panel przedni

1. CH- – wybieranie kanału poprzedniego
2. CH+ – wybieranie kanału następnego
3. WYŁĄCZNIK ZASILANIA (POWER): włączenie/wyłączenie głównego zasilania sieci energetycznej.
4. Dioda zasilania
5. CZUJNIK ZDALNEGO STEROWANIA (REMOTE CONTROL SENSOR): odbiera sygnał z pilota.
6. USB (USB PORT): gniazdo USB do podłączenia pamięci masowej bądź dysku twardego.

Panel tylny

1. RF IN – gniazdo antenowe
2. RF LOOP THROUGH – wyjście sygnału antenowego.
3. COAXIAL – wyjście Coaxial do podłączenia wzmacniacza.
4. HDMI – wyjście HDMI
5. SCART
6. Audio L/R

INSTRUkCJa oBSIgI

Pilot

POWER: włączenie/wyłączenie urządzenia lub utrzymanie w funkcji czuwania.

MUTE: wyłączenie/włączenie dźwięku.

GOTO: przeskok do odtwarzania w określonym zakresie czasu.

REPEAT: włączenie/wyłączenie trybu powtarzania.

0-9 (klawisze numeryczne): wybór kanału bądź ustawień

RECALL: powrót do poprzednio wybranego kanału lub 2. Włóż baterie katalogu.

FAVOURITE: wyświetlenie i edycja listy ulubionych programów.

SUBTITLE: wybór języka napisów.

INFO: pokazuje informację o bieżącym programie.

TTX: wyświetlanie teletekstu na ekranie.

PAGE:- wybieranie kanału poprzedniego

PAGE+: wybieranie kanału następnego

LANG: wybór języka Audio oraz trybu

TV/RADIO: wybór programów telewizyjnych lub radiowych.

EPG: (Electronic Program Guide) elektroniczny przewodnik po programach.

STRZAŁKI W PRAWO/W LEWO: wybór funkcji menu.

STRZAŁKI W GÓRĘ/W DÓŁ: poruszanie się po menu, wybór kanałów.

OK: wybór podświetłonej pozycji.

MENU: wejście do Menu Głównego tunera.

EXIT: wyjście z bieżącego menu l po poprzedniego.

PAUSE/TIMESHIFT: wstrzymanie odtwarzania.

STOP: zatrzymanie odtwarzania.

FWD: przewijanie do przodu podczas odtwarzania.

REV: przewijanie do tyłu podczas odtwarzania.

NEXT: Przeskok do następnego nagrania.

PREV: Przeskok do poprzedniego nagrania.

REC: zapis programu TV (Personal Video Record).

Uwaga!

Kolorowe przyciski: funkcje zgodnie z objaśnieniami menu ekranowego.

Podłączenie baterii

Zdejmij pokrywę pojemnika na baterie w pilocie zdalnego sterowania i włóż do środka baterie rozmiaru AAA zachowując biegunowość. Rysunki wewnątrz pojemnika przedstawią poprawny sposób instalacji baterii.

1. Otwórz pokrywę

INSTRUkCJa oBSIgI

1. Zamknij pokrywę

Sterowanie przy użycia pilota

Sterowanie pilotem działało poprawnie, gdy pilot jest skierowany równolegle w kierunku urządzenia (odbiornik znajduje się w zaznaczonym punkcie) a jego kąt działania to maksymalnie 60 stopni a maksymalna odległość od urządzenia to 7 metrów.

Zdalne sterowanie nie działa jeśli na drodze miedzy pilotem a urządzeniem znajduje się jakaś przeszkoda.

UWAGA:

Światło słoneczne lub bardzo intensywne światło sztuczne może osłabić działanie pilota

Podłączenie tunera

Ostrzeżenie:

Upewnij się czy napięcie sieci w gniazdku jest zgodne z przewidzianym dla tego urządzenia. By zapobiec ryzyku porażenia prądem, nie otwieraj metalowej pokrywy urządzenia.

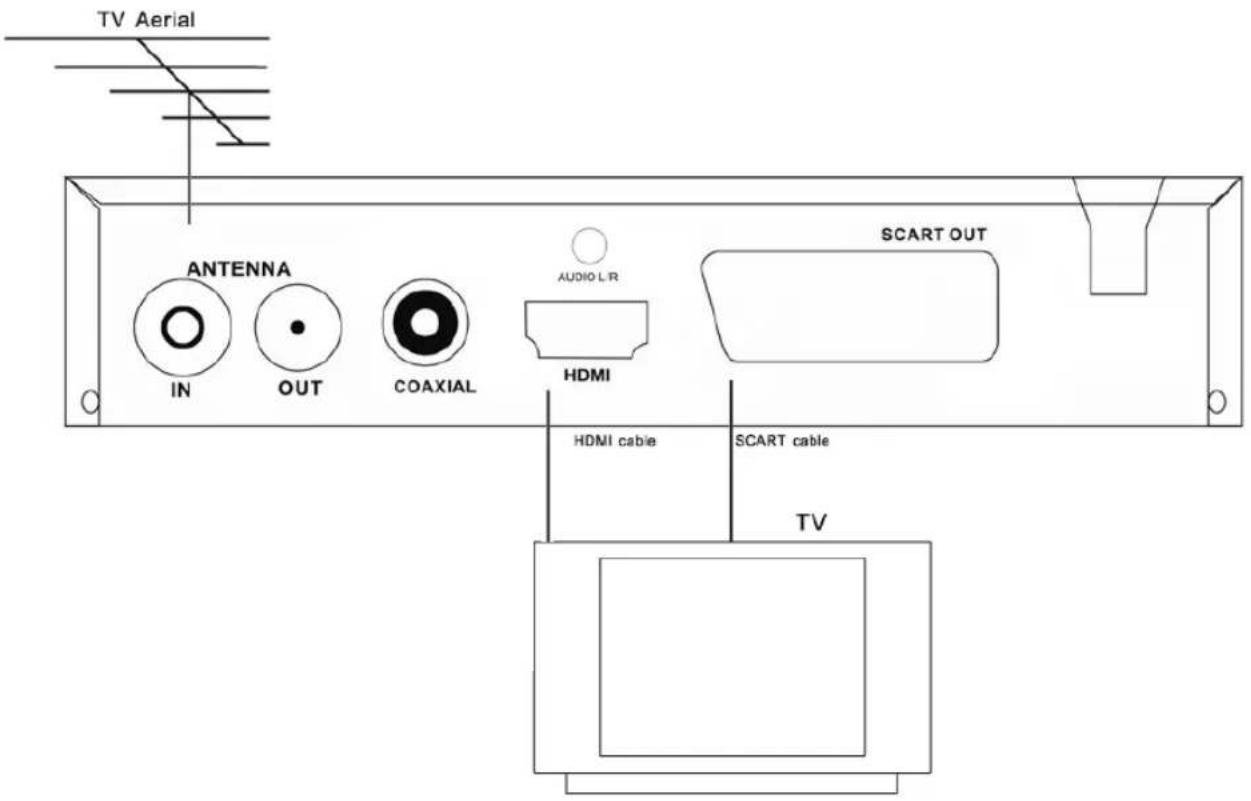

Podłączenie TV

INSTRUkCJa oBSIgI

Podłączenie do wzmacniacza

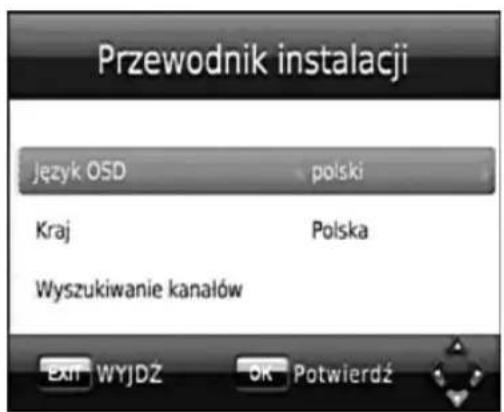

Pierwsza instalacja

Po poprawnym podłączeniu tunera, włącz odbiomik telewizyjny i upewnij się czy tuner podłączony jest do prądu. Naciśnij przycisk STANDBY. Jeśli podłączasz urządzenie po raz pierwszy albo przywracasz ustawienia fabryczne na ekranie zobaczysz Menu Główne.

Wybierz język menu (OSD) naciskając prawy lub lewy przycisk strzałek. Domyślne ustawiony jest język polski.

Wybierz kraj. Domyślne ustawiona jest Polska.

Wyszukaj kanały ręcznie lub automatycznie.

Kiedy wyszukiwanie kanałów zakończy się możesz ogłą- dać program telewizyjne.

Podstawowe operacje

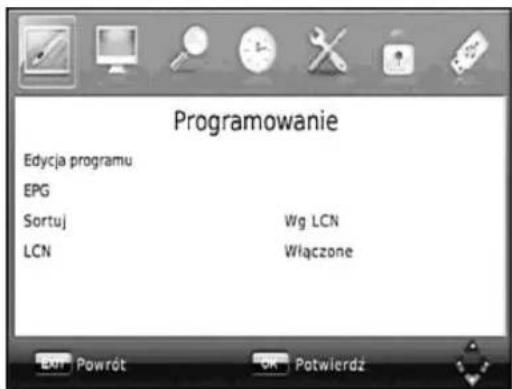

Ustawienia programów

Naciśnij Przycisk MENU i wybierz [Programowanie]. Wyświetlone zostaną dostępne opcje ustawień. Wybierz opcję i naciśnij OK albo zmień ustawienia strzałkami pilota W PRAWO lub W LEWO. Naciśnij przycisk EXIT by wyjść z tej zakładki Menu

Edycja programu

By ustawić twoje preferencje (blokada, pominięcie, ulubione, przesunięcie czy usunięcie programu) będziesz potrzebować wejść do [Edycja programu]. Wymaga to podania hasła dostępu. Domyślne hasło to „000000”.

INSTRUkCJa oBSIgI

Ustawienie ulubionych programów

Możesz stworzyć skróconą listę ulubionych programów.

Wybierz typ ulubionego programu: „Wideo”, „Wiado- mości”, „Sport”, „Muzyka.

-Wybierz preferowany program naciskając przycisk FAVOURITE i strzałkami wybierz typ programu, naci-

skając czerwony przycisk przenieś do ulubionych.

-Powtórz poprzednie kroki by wybrać następne ulubione programy.

-By potwierdzić i wyjść z Menu, naciśnij przycisk EXIT.

Przegląd ulubionych programów

Naciśnij przycisk FAVOURITE, żeby wyświetlić listę ulubionych programów.

Strzałkami wybierz program.

Naciśnij przycisk OK, żeby wybrać twój ulubiony program.

Usuwanie programów telewizyjnych lub radiowych

Wybierz program który chcesz usunąć I naciśnij NIEBIE-SKI przycisk a następnie OK. Program zostanie usunięty z listy.

Powtórz poprzedni krok, żeby usunąć więcej programów.

Żeby zatwierdzić l wyjść z menu naciśnij EXIT.

Pomijanie programów telewizyjnych i radiowych

Wybierz program który chcesz pominąć I wciśnij ZIE- LONY przycisk. Pojawi się symbol pominięcia. Program jest zaznaczony jako pominięty.

-Powtórz poprzednią czynność jeśli chcesz pominąć więcej programów.

Żeby zatwierdzić I wyjść z tego menu wciśnij EXIT. - rzywrócenie pominiętych programów:

Wciśnij ZIELONY przycisk, żeby przywrócić pominięty program.

Przesuwanie programów telewizyjnych i radiowych

Wybierz preferowany program I naciśnij CZERWONY przycisk. Pojawi się symbol przesunięcia.

Przyciskami W GÓRĘ/W DÓŁ przemieść program na liście.

Naciśnij OK, żeby zatwierdzić.

Powtórz poprzednią czynność, żeby przesunąć więcej programów.

Blokada programów

Możesz zablokować oglądanie określonych kanałów telewizyjnych:

Strzałkami wybierz program który chcesz zablokować i naciśnij ŻÓŁTY przycisk. Pojawi się symbol blokady. Program będzie dostępny po podaniu hasła.

Powtórz poprzednią czynność jeśli chcesz zablokować więcej programów.

Żeby zatwierdzić I wyjść z Menu, wciśnij przycisk EXIT.

Naciśnij ŻÓŁTY przycisk, żeby odblokować program.

Żeby oglądać zablokowane programy musisz wpisać hasło. Domyślne hasło to: "00000".

ZMIANA NAZWY: naciśnij RECALL, żeby wywołać okienko klawiatury i zmień nazwę programu.

EPG (Electronic Program Guide) Elektroniczny Przewodnik

EPG to elektroniczny przewodnik za pomocą którego możesz uzyskać informacje o wybranym programie i zaprogramować nagranie na siedem dni naprzód. Naciśnij przycisk EPG na pilocie zdalnym sterowania by wyświetlić Menu [Przewodnik].

Przyciskami W GÓRĘ/W DÓŁ wybierz program. Jeżeli jest więcej niż jedna strona informacji, użyj NIEBIESKIEGO przycisku - strona w górę i ŻÓŁTEGO - strona w dół.

Sortowanie

Ustaw kolejność kanałów na liście wg następujących opcji:

[Nazwa programu] - lista kanałów w kolejności wg nazwy.

INSTRUkCJa oBSIgI

[ID programu] - lista kanałów wg ID.

LCN (Logical Channel Number) Lokalny numer kanału

Wybierz LCN [Włączone] bądź [Wyłączone]

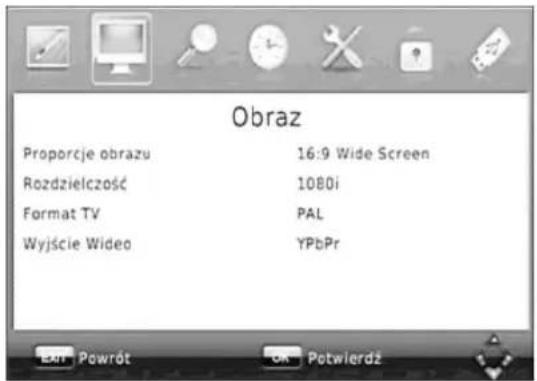

Ustawienia Obrazu

Naciśnij przycisk MENU I wybierz [Obraz]. Menu ukazuje opcje ustawień obrazu. Strzałkami W GÓRĘW DÓŁ wybierz opcję. Strzałkami W PRAWO/W LEWO możesz zmienić ustawienia. Naciśnij EXIT żeby wyjść z Menu.

Proporcje obrazu

Możesz zmienić ustawienia formatu obrazu na: [4:3 Latter Box] - proporcje obrazu zostają zachowane, [16:9 Wide Screen] - szeroki ekran w formacie 16;9, [Auto] - wybór automatyczny, [4:3 Full] - obraz na całym ekranie, [4:3 Pan&Scan] - obcięcie bocznych fragmentów obrazu na ekranach telewizorów 4:3.

Rozdzielczość

Jeśli obraz nie wyświetla się poprawnie, możesz zmienić ustawienia rozdzielczości i wybrać najbardziej właściwe dla HDMI.

[480i]: dla systemu NTSC.

[480P]: dla systemu NTSC.

[576i]: dla systemu PAL.

[576P]: dla system PAL.

[720P]: dla system NTSC lub PAL.

[1080P]: dla systemów NTSC lub PAL.

Format TV

Jeśli obraz nie wyświetla się poprawnie, możesz zmienić ustawienia formatu najbardziej odpowiednie dla systemu nadawania w Twoim kraju.

[PAL]: dla systemu nadawania PAL.

[NTSC]: dla system nadawania NTSC.

Wyjście Wideo

[RGB]: wyjście SCART

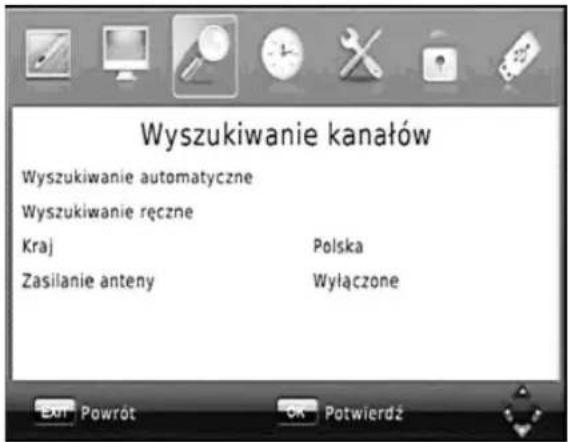

Wyszukiwanie kanałów

Naciśnij przycisk MENU i wybierz [Wyszukiwanie kanałów]. Wybierz opcję i strzałkami W GÓRĘ/W DÓŁ a następnie strzałkami W PRAWO/W LEWO przejdź do wyszukiwania kanałów. Naciśnij przycisk EXIT żeby wyjść z Menu wyszukiwania kanałów.

Wyszukiwanie automatyczne

Zainstaluj wszystkie kanały automatycznie. Ta opcja zmieni poprzednie ustawienia.

1. Wybierz [Wyszukiwanie automatyczne] i naciśnij strzałkę W PRAWO. Nastąpi automatyczne wyszukiwanie kanałów.

2. Żeby przerwać wyszukiwanie kanałów naciśnij przycisk EXIT.

Wyszukiwanie ręczne

Zainstaluj nowe kanały ręcznie. Możesz dodać nowe kanały bez zmieniania aktualnej listy.

1. Wybierz [Wyszukiwanie ręczne] następnie naciśnij OK. Strzałką wybierz kanał.

INSTRUkCJa oBSIgI

1. Strzałkami W PRAWO/W LEWO wybierz numer kanału.

2. Naciśnij OK, żeby rozpocząć wyszukiwanie.

Jeśli kanał został znaleziony, zostanie zapisany I dodany do listy kanałów. Jeśli kanał nie zostanie znaleziony, nastąpi automatyczny powrót do Menu.

Kraj

Wybierz kraj w którym jest zainstalowane urządzenie. Domyśiny kraj: Polska.

Zasilanie anteny

Umożliwia zasilanie wzmacniacza zewnętrznej anteny aktywnej.

Ustawienie czasu

Naciśnij przycisk MENU I wybierz [Czas]. Na ekranie zostaną wyświetlone opcje ustawienia czasu.

Strzałkami W GÓRĘ/W DÓŁ wybierz opcję. Strzałkami W PRAWO/W LEWO możesz zmienić ustawienia. Naciśnij EXIT jeśli chcesz wyjść z Menu ustawień czasu.

Wyrównanie różnicy (strefy) czasowej

Wybierz ręczne lub automatyczne dodanie lokalnej różnicy czasowej do czasu GMT.

Region

Wybierz [Region] jeśli [Wyrównanie różnicy czasowej] jest ustawione jako [Automatyczne].

Strefa czasowa

Wybierz strefę czasową kiedy [Wyrównanie różnicy czasowej] jest [Ręcznie].

Wyłączenie zasilania

Naciśnij przycisk MENU i wybierz czas włączenia I wyłączenia urządzenia.

Wybierz kursorem [Włączenie zasilania] [Włączone] lub [Wylączone].

Po dokonaniu ustawień ukaże się poniższy ekran. Naciśnij OK i EXIT, żeby wyjść.

Opcje

Naciśnij przycisk MENU i wybierz [Opcje]. W tym Menu możesz dostosować język OSD, język napisów, język Audio i rodzaj cyfrowego Audio. Wybierz opcję. Strzałkami W PRAWO/W LEWO dostosuj ustawienia. Naciśnij przycisk EXIT by wyjść z Menu.

INSTRUkCJa oBSIgI

Język OSD

Wybór języka OSD (On Screen Language) - język Menu wyświetlany na ekranie.

Język napisów

Wybierz preferowany język.

Język Audio

Wybierz preferowany język Audio podczas oglądania programów telewizyjnych.

Jeśli inny język nie będzie dostępny, zostanie wybrany język domyślny.

Cyfrowe Audio

PCM: wybór sygnału wyjściowego jako PCM.

RAW: wybór sygnału wyjściowego jako RAW.

Off: wyłączone wyjście cyfrowego sygnału Audio.

Ustawienia systemowe

Naciśnij przycisk MENU I wybierz [System].

Menu pokazuje dostępne opcje ustawień.

Strzałkami W GÓRĘ/W DÓŁ wybierz opcję, strzałkami W PRAWO/W LEWO możesz zmienić ustawienia. Naciśnij EXIT, żeby wyjść z Menu.

Ochrona rodzicielska

Możesz ograniczyć dostęp do kanałów, które są niewłaściwe dla dzieci.

By zmienić ustawienia, musisz wpisać własne hasło (do-myślne hasło „000000”).

Ustawienie hasta

By zmienić hasło dostępu do zablokowanych programów, podaj twoje stare hasło albo hasło domyślne „000000”. Zostaniesz poproszony o podanie nowego hasła. By potwierdzić, ponownie podaj twoje nowe hasło. Potwierdź i naciśnij EXIT aby wyjść z Menu.

Uwaga: jeżeli zapomniałeś hasło, wpisz „888888” by odblokować tę opcję.

Przywróć ustawienia fabryczne

Resetowanie urządzenia do ustawień fabrycznych. W Menu Głównym, strzałkami W PRAWO/W LEWO wy- bierz [System], strzałkami W GÓRĘ/W DÓŁ wybierz [Przy- wróć ustawienia fabryczne], naciśnij OK. Podaj twoje hasło lub hasło domyślne „000000” i naciśnij OK. Ta opcja usunie wszystkie wstępnie wyznaczone kanały i ustawienia.

Informacje systemowe

Informacja o modelu I wersji oprogramowania.

USB

Naciśnij przycisk MENU I wybierz [USB].

Urządzenie czyta pliki MP3,WMA,JPEG,BMP,AVI,MP4 DIVX itp.

Tuner współpracuje z urządzeniami USB w systemach plików NTFS, FAT i FAT32.

INSTRUkCJa oBSIgI

Multimedia

Jeśli nie jest podłączone urządzenie USB na ekranie pojawi się komunikat „Nie znaleziono urządzenia USB”.

Konfiguracja zdjęć

- Czas slajdu: strzałkami wybierz czas wyświetlania zdjęcia od 1 do 8 sekund.

- Tryb slajdów: wybór efektów podczas wyświetlania slajdów.

- Proporcje obrazu: zachowanie oryginalnych proporcji obrazu lub wyświetlenie zdjęcia w trybie pełnoekranowym.

Ustawienia Wideo

Specyfikacja napisów

[Mały]: Napisy wyświetlane są jako małe.

[Normalny]: Napisy normalne.

[Duży]: Napisy duże.

Napisy BG (tla):

[Biały]: napisy wyświetlane na białym tle.

[Transparentny]: napisy wyświetlane na tle przezroczystym.

[Szary]: napisy wyświetlane na szarym tle.

[Żółto-zielony]: napisy wyświetlane na tle żółto-zielonym.

Kolor czcionki napisów:

[Biały]: czcionka napisów biała.

[Czarny]: czcionka napisów czarna.

[Czerwony]: czcionka napisów czerwona.

[Niebieski]: czcionka napisów niebieska.

[Zielony]: czcionka napisów zielona.

Uwaga:

Nie możemy zagwarantować zgodności działania tunera ze wszystkimi urządzeniami pamięci masowej USB i nie ponosimy żadnej odpowiedzialności za jakąkolwiek utratę danych, która może zdarzyć się kiedy pamięć jest połączona.

Jeśli jest duża pojemność plików, system może potrzebować więcej czasu do ich odczytania z pamięci masowej USB.

Niektóre pamięci USB mogą nie być właściwie rozpoznawalne.

Nawet jeśli format pamięci jest poprawny, niektóre pliki mogą być nierozpoznawalne.

Konfiguracja zapisu

Podłącz urządzenie pamięci masowej do gniazda USB. Na ekranie telewizora zobaczysz napis [Włożono urządzenie USB] wtedy naciśnij przycisk RECORD. Ukaże się napis [Rozpoczęcie zapisu, czekaj...] . Urządzenie jest w trybie zapisu. W lewym, górnym rogu ekranu pojawi się ikona czas zapisu 00:00:15.

Wyjście z trybu zapisu: naciśnij przycisk STOP, pojawi się informacja [Czy chcesz przerwać nagrywanie?]. Naciśnij OK jeśli choesz potwierdzić. Ikona zapisu i czas zapisu 00:00:37 znikną z ekranu. Przez ponowne naciśnięcie przycisku PVR użytkownik może znów wejść do trybu zapisu.

Odtwarzanie zapisanych nagrań. W zakładce Menu [Multimedia] wybierz pozycję PVR i naciśnij OK. Na liście

INSTRUkCJa oBSIgI

Twojego dysku został automatycznie utworzony katalog [PVRRECORD]. Nagrania PVR są zapisane w tym katalogu z podaniem daty MMDDRRRR (miesiąc, dzień, rok), użytkownik może zmienić nazwę bądź skasować nagranie.

Lista zaprogramowanych nagrań

Podczas oglądania programu telewizyjnego naciśnij NIE-BIESKI przycisk na pilocie. Zobaczysz listę zaprogramowanych nagrań jak na rysunku poniżej:

-Naciśnij CZERWONY przycisk jeśli chcesz dodać na- stępne nagranie.

Strzałkami na pilocie i klawiszami numerycznymi mo- żesz zaprogramować nagranie.

Po wybraniu kanału, czasu początku I końca nagrania I trybu [Zapis] lub [Przeglądanie], zaprogramowane nagranie zostanie dopisany do listy.

Potwierdź operację klawiszem OK. -

-Po dokonaniu tych czynności nagranie pojawi na liście zaprogramowanych nagrań.

-Naciśnij EXIT, żeby przejść do oglądania programu telewizyjnego.

Przesunięcie (opóźnienie) czasowe –

Jeśli oglądasz program telewizyjny na żywo i chcesz - zatrzymać obraz żeby oglądać program z opóźnieniem, postępuj następująco:

Podłącz pamięć masową do gniazda USB. –

Naciśnij przycisk PLAY, żeby wznowić oglądanie pro-gramu. Przyciskami REV I FWD możesz przewijać zapisywane nagranie.

-Naciśnij EXIT, żeby przejść do oglądania programu telewizyjnego.

-Naciśnij przycisk PAUSE, obraz zostanie zatrzymany.

W lewym górnym rogu pojawi się ikona nagrywania i licznik czasu.

INSTRUkCJa oBSIgI

Rozwiązywanie problemów

PROBLEM PRZYCZYNA SPOSÓB NAPRAWY
Brak obrazu	Sznur sieciowy nie jest włączony	Włącz zasilanie
	Przełącznik sieciowy jest wyłączony Naciśnij przełącznik zasilania
Ekran pokazuje brak sygnału	Nie włączony kabel DVB-T Włącz kabel DVB-T
	Błędne zaprogramowanie kanałów Ustaw właściwe
Brak dźwięku w głośnikach	Błędne podłączenie kabli Podłącz właściwie
	Włączony przycisk [MUTE]	Włącz dźwięk przyciskiem MUTE
	Niepoprawna ścieżka dźwiękowa Spróbuj innego nagrania
Tylko dźwięk, brak obrazu na ekranie	Niepodłączony lub żle podłączony kabel AV Podłącz właściwie kabel wideo
	Program jest kanałem radiowym Wciśnij przycisk TV/RADIO
Pilot nie działa	Zużyte baterie Zmień baterie
	Pilot nie jest skierowany bezpośrednio w kierunku tunera lub znajduje się zbyt daleko	Trzymaj pilot we właściwej pozycji I odległości
Obraz zatrzymuje się bądź jest mozaika	Sygnał jest zbyt słaby	Wzmocnij sygnał (właściwa antena i kie-runek ustawienia)
Strona wsparcia technicznego www.manta.info.pl

Specyfikacja

POZYCJA OPCJA PARAMETRY
Tuner	Częstotliwość wejściowa	170-230MHz, 470-860MHz
	Poziom sygnału wejść. RF	-20 ~ -78dBm
	Szerokość pasma IF	7,8MHz
	Modulacja	QPSK, 16QAM, 64QAM
Wideo	Format dekodowania	MPEG-2(ISO/IEC 13818-2), MPEG-4(ISO/IEC 14496)H.264 (ISO/IEC 14496-10), 1080i@30fps
	Format obrazu	480i/480p/576i/576p/720p/1280i/1280p
	Porty wyjściowe	SCART, HDMI
	Wejście	Antentowe
Audio	Format dekodowania	MPEG-1&MPEG-2 (layer1&layer2)AAC, AAC+/HE-AAC,AC3, E-AC-3 (Dolby Digital +)
	Wyjście Audio	Digital audio: S/PDIF, cyfrowe (koaksialne), analogowe L/R (ze złącza SCART)
Funkcje dodatkowe	Obsługa formatów dysków USB	(FAT16, FAT32 or NTFS)
Aktualizacja oprogramowania przez USB
Zasilanie	Napięcie	~100~240V,50/60Hz
	Moc (pobór prądu) Max 10 W

USER'S MaNUal

User's Manual

Safety Instructions

Aspect Ratio

You must set the display format to either Auto, 4:3 Full, 4:3 PanScan, 4:3 Letter Box, 16:9 wide Screen 16:9 PNA 8 SCAN or Auto to get the maximum display when watching TV.

Resolution

Auto Search

Time offset

Option

OSD Language

Parental Guidance

Multimedia

if no USB device plugged in, a warning message Not Found Any USB Device

Photo configure

Subtitle Specific

Scheduled Recording

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na danym terenie.

MANTA

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

Strona główna www.manta.com.pl

Strona wsparcia technicznego www.manta.info.pl

Made in P.R.C.

FOR MANTA EUROPE
