INSTRUKCJA OBSŁUGI DED8875 DEDRA

Instrukcja obsługi z kartą gwarancyjną

CZ

Hydrofor

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronlone Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

8875.012021.V1

1. Zdjęcia i rysunki


A

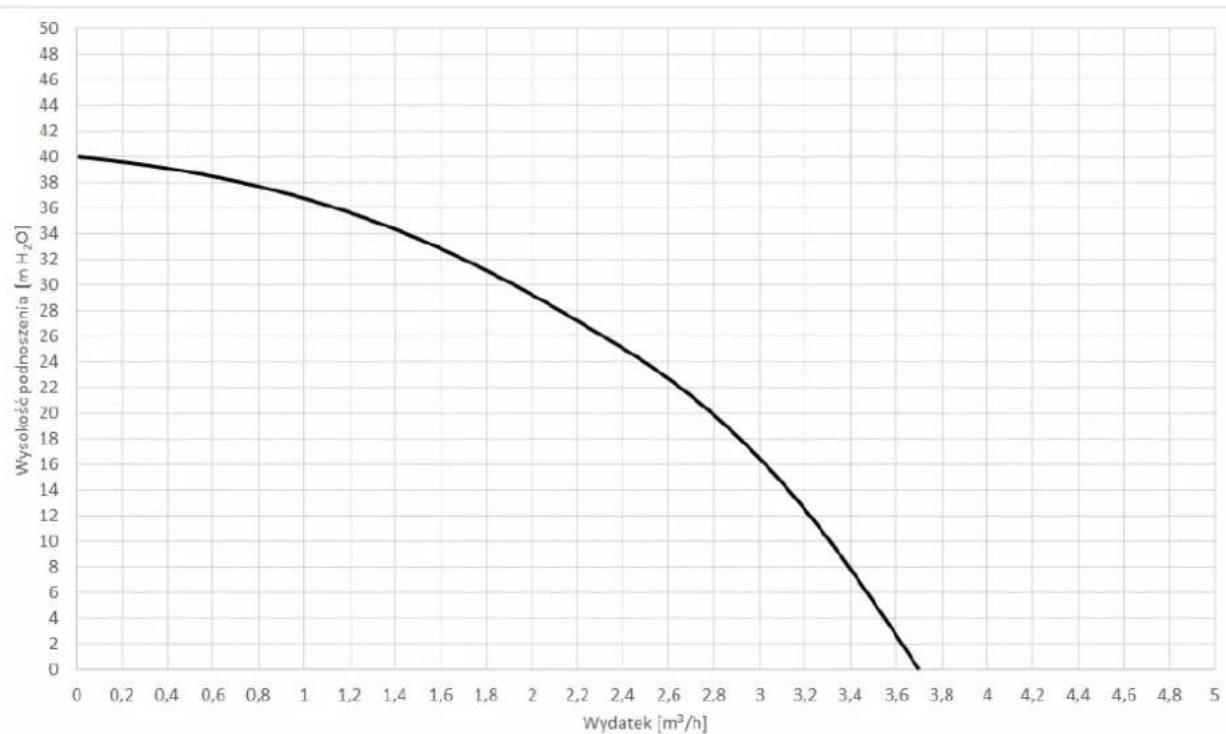

B

1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Podłączenie do sieci

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

15. Wykaz części do rysunku złożeniowego

16. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

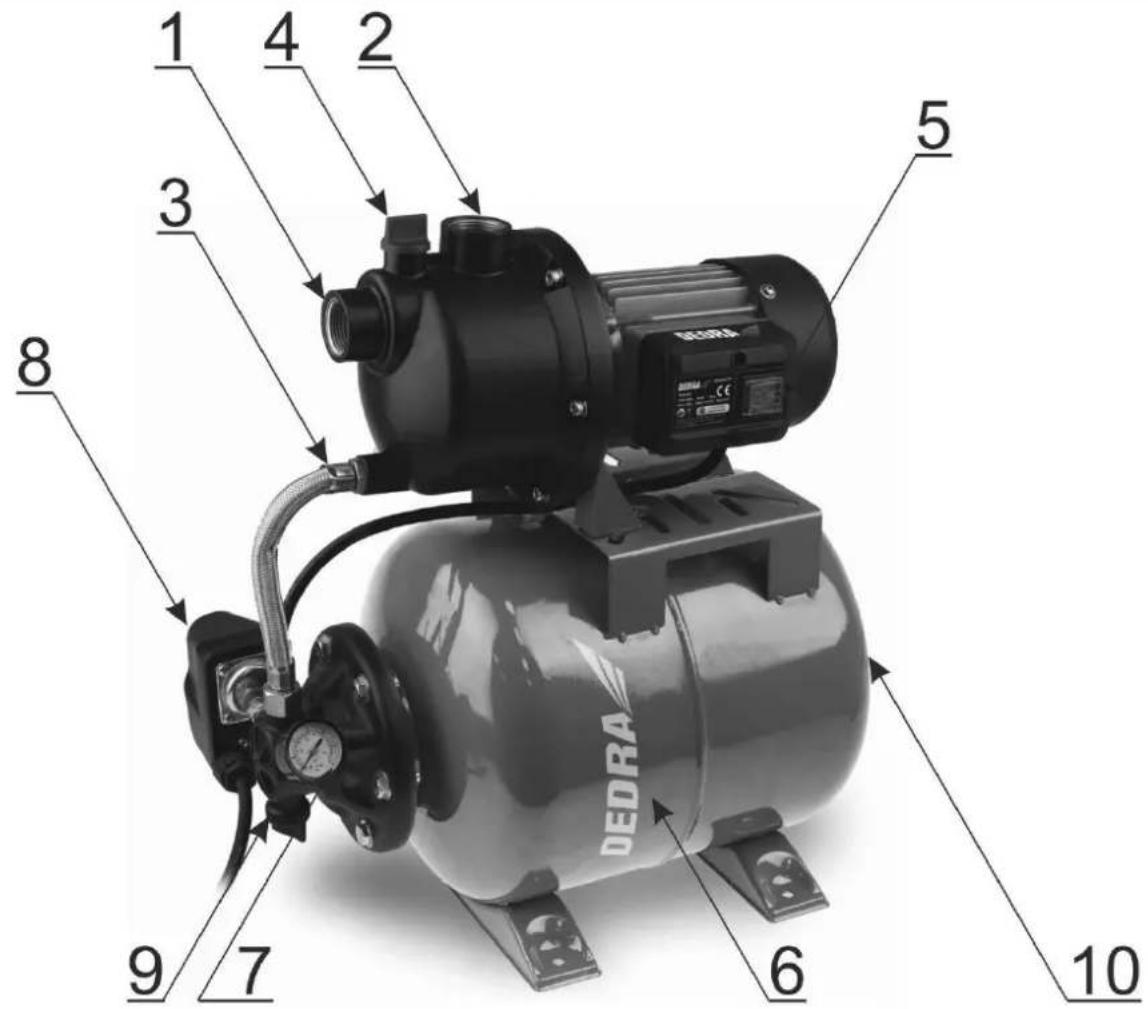

Rys. A: 1. Króciec ssawny, 2. Króciec tłoczny, 3. Korek zalewowy, 4. Przyłącze zbiornika, 5. Włącznik, 6. Zbiornik, 7. Manometr, 8. Presostat, 9. Korek spustowy, 10. Wentyl

3. Przeznaczenie urządzenia

Urządzenie jest pompą wirową z przeponowym zbiornikiem hydroforowym, przeznaczone jest do zasilania w czystą wodę instalacji przydomowych. Hydrofor może być stosowany do zasilania w wodę: systemów zraszających, nawadniających, podlewania terenów zielonych, instalacji w budynkach itp. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

⚠ UWAGA Hydrofor nie może być stosowany do tłoczenia innych mediów niż czysta woda. Nie wolno stosować do instalacji wody pitnej. Nie nadaje się do pompowania w sposób ciągły (jako pompa cyrkulacyjna, obiegowa, zasilanie fontann itp.). Nie podłączeńć hydroforu do sieci wodociągowej.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

S2 15 min

Stosować tylko do czystej wody o temperaturze maksymalnie 35°C.

Chronic przed zamarzaniem.

1. Dane techniczne

Model	DED8875
Napięcie znamionowe [V / Hz]	230 / 50
Moc znamionowa [W]	800
Maksymalna wysokość podnoszenia [m H_2O ]	40
Maksymalny wydatek [l/h]	3700
Stopień ochrony	IPX4
Klasa ochronności przeciwporażeniowej	1
Maksymalna temperatura tłoczonej cieczy [°C]	35
Przyłącze króćca tłocznego ["]	1
Deklarowany poziom Lwa [dB(A)]	84

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Umieszczenie hydroforu zaplanować w taki sposób, aby znajdował się on możliwie najbliżej dolnego zbiornika (w poziomie) i możliwie najbliżej lustra wody w dolnym zbiorniku (w pionie).

Niedopuszczalne jest instalowanie hydroforu, jeśli geometryczna wysokość ssania (odległość między osią

pompy a lustrem wody w dolnym zbiorniku) przekracza 7 m. Maksymalna

wysokość ssania pompy (wyrażona w metrach słupa wody) może wynosić więcej (patrz: dane techniczne), ale należy zachować naddatek na opory przepływu.

Jeżeli planowane jest pozostawienie hydroforu na stałe, należy pod nim zaprojektować fundament lub inny rodzaj stabilnej podstawy, do której hydrofor będzie można przymocować. Jeżeli miejsce stałego montażu hydroforu znajduje się na zewnątrz, należy zastosować zadaszenie lub inny rodzaj przykrycia, chroniący urządzenie przed opadami atmosferycznymi. Układ pompowy powinien być wyposażony w zawór zwrotny i filtr wody (brak w kompletacji).

Pompa w układzie

Króce pompy są zakończone gwintami całowymi wewnętrznymi o wymiarze 1". Pompe łączyć z układem przewodów zgodnie ze sztuką, pamiętając o uszczelnieniu połączeń i próbie ciśnieniowej przed pierwszym użyciem.

Strona ssawna układu

⚠ UWAGA Po stronie ssawnej układu pompowego musi się znaleźć zawór zwrotny, najlepiej umieszczony na końcu przewodu ssawnego (pod lustrem wody w dolnym zbiorniku). Jeśli woda w dolnym zbiorniku jest zanieczyszczona, konieczne jest stosowanie filtrów wstępnych na końcu przewodu ssawnego.

Przy uproszczonych obliczeniach hydraulicznych należy pamiętać, że poziome odcinki po stronie ssawnej stawiąją opór podczas przepływu wody, efektywnie zmniejszając geometryczną wysokość ssania. Dla rur gładkich o nominalnej średnicy 1" można przyjąć, że poziomy odcinek o długości 7 m zmniejsza dostępną geometryczną wysokość ssania o 1 m. Nie zaleca się stosowania po stronie ssawnej pompy rur o mniejszej średnicy, ponieważ opory przepływu znacznie wzrastają. W przypadku wątpliwości, co do poprawności projektowanego podłączenia hydroforu do zbiornika dolnego, należy poprosić o pomoc specjalistę w celu wykonania obliczeń hydraulicznych. W celu zabezpieczenia układu pompowego przed zapowietrzeniem, końcówka strony ssawnej wraz z zaworem zwrotnym i filtrem wstępnym powinna się znajdować odpowiednio niżej, niż lustro wody w dolnym zbiorniku (odległość ta zależy od kształtu zbiornika i szybkości opadania lustra wody podczas wypompowywania, należy zaplanować ją z odpowiednim naddatkiem). W celu zabezpieczenia pompy i układu przed uszkodzeniem mechanicznym i gromadzeniem się zanieczyszczeń w armaturze, po stronie ssawnej zalecane jest stosowanie dodatkowego filtra wody (dokładniejszy niż filtr wstępny, o odpowiednio dobranym oczku). Po stronie ssawnej należy unikać stosowania armatury i elementów, które mogą doprowadzić do wzrostu oporów przepływu. Dotyczy to elementów takich jak: redukcja średnic, kryzy dlawiące, częściowo przymkniete zawory odcinające, węże elastyczne bez wzmocnienia pancerzem itp. Nadmierne dlawienie przepływu po stronie ssawnej pompy powoduje kawitację na wirniku i zniszczenie pompy!

Zalewanie układu

Po zamontowaniu całego układu pompowego pompę należy zalać. Odkręcić korek króca zalewowego (Rys. A, 3) i ostrożnie wlewać wodę. Do zalania układu wymagane są 2 litry (pojemność głowicy) z naddatkiem na pojemność przewodów po stronie ssawnej. Po zalaniu zamknąć szczelnie króciec zalewowy korkiem.

Urządzenie jest gotowe do pracy.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego 1,5 mm² oraz nominalnej wartości bezpiecznika typu C 16 A. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Włączanie urządzenia

Pierwsze uruchomienie hydroforu należy przeprowadzić przy otwartym (przynajmniej jednym) zaworze czerpalnym po stronie tłocznej, aby umożliwiać odpowiedzenie calemu układowi pompowemu. W przypadku, jeśli pompa nie zacznie tłoczyć wody przez 30 sekund od pierwszego uruchomienia, należy wyłączyć i ponowić próbę zalania (patrz: Przygotowanie do pracy / Zalewanie układu).

W celu włączenia hydroforu wcisnąć przycisk włącznika (Rys. A, 5).

9. Użytkowanie urządzenia

Regulację przepływu (kierunek przepływu, ciśnienie, rozbiór) realizuje się za pomocą armatury po stronie tłocznej układu pompowego. Stosowanie ograniczeń przepływu, regulacji i dławienia po stronie ssawnej układu pompowego jest niedopuszczalne.

Rzeczywisty wydatek pompy będzie zależał od oporów przepływu w całym układzie. W celu dokładnego określenia przepływu należy oszacować lub wyznaczyć charakterystykę przewodów w układzie i naniść ją na charakterystykę pompy. W miejscu przecięcia się charakterystyk znajdzie się punkt współpracy pompy z układem, który określi rzeczywiste wartości wydatku i strat ciśnienia w układzie. Charakterystyka pompy – patrz rysunek B. Charakterystki przewodów, armatury itd. – dostępne u producentów w/w. W

razie wątpliwości skonsultować się z osobą posiadającą odpowiednią wiedzę w temacie lub zlecić obliczenia hydrauliczne układu specjalisie.

Hydrofor sterowany jest za pomocą presostatu (włącznik ciśnieniowy, Rys. A, 8), którego nastaw fabrycznych nie wolno samodzielnie zmieniać. W przypadku stwierdzenia, że hydrofor działa nieprawidłowo, ewentualną kontrolę i regulację zlecić specjaliście wykwalifikowanemu w zakresie hydrauliki.

Wyłączenie hydroforu odbywa się poprzez przestawienie włącznika w pozycję „0”.

10. Bieżące czynności obsługowe

UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Hydrofor jest wyposażony w manometr (Rys. A, 7), który będzie wskazywać ciśnienie wody w instalacji. Zakres ciśnień wyłączania i włączania pompy wynosi od ok. 1,5 bar (włączanie pompy, jeśli ciśnienie spadnie poniżej tej wartości) do ok. 3,0 bar (wyłączanie pompy, gdy ciśnienie w instalacji przekroczy tę wartość). W zbiorniku (Rys. A, 6) znajduje się membrana, oddzielająca wodę w instalacji od poduszki powietrznej, odpowiedzialnej za tłoczenie wody ze zbiornika do instalacji, gdy pompa nie pracuje.

⚠ UWAGA Ciśnienie powietrza w zbiorniku nie powinno być ani zbyt niskie, ani zbyt wysokie, gdyż doprowadzi to do zbyt częstych załączeń i wyłączeń pompy, co może skutkować uszkodzeniem urządzenia. Należy regularnie (przynajmniej raz na kwartał) kontrolować i ewentualnie podnosić ciśnienie poduszki powietrznej w zbiorniku. Jeśli pompa hydroforu załącza się zbyt często, należy dokonać kontroli ciśnienia poduszki powietrznej.

Przy normalnej i prawidłowej pracy, hydrofor nie powinien się załączyć częściej, niż 12 razy na dobę (przy założeniu, że rozbiory wody występują głównie w dzień, nie powinien się on załączeń)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier)—kier,—kier)—kier,—kier)—kier,—kier)—kier,—kier)—kier,—kier,—kier)—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—kier,—dzień—

A UWAGA Szczególne znaczenie podczas regulacji ciśnienia poduszki powietrznej ma ciśnienie hydrostatyczne wody w instalacji (wysokość słupa wody nad hydroforem). Aby ograniczyć jego wpływ, należy otwierać zawór czerpalny, którego odległość w pionle jest możliwe najbliżej osi hydroforu.

Odkręcić zaślepkę z tyłu zbiornika (Rys. A, 10), podłączyć manometr z końcówką pasującą do wentyli typu samochodowego (wentyl Schradera) i sprawdzić ciśnienie. Powinno ono wynosić ok. 1,5 bar. Powinno też być ono nieco niższe (o 0,1 – 0,2 bar) od dolnego ciśnienia załączania się presostatu. W razie wątpliwości, co do poprawności wykonania regulacji, zwrócić się o pomoc do wykwalifikowanego hydraulika.

W przypadku, gdy hydrofor jest zamontowany na zewnątrz i zachodzi potrzeba jego demontażu i przeniesienia w celu ochrony przed zamarzaniem, należy spuścić wodę z układu przez króciec spustowy (Rys. A, 9). Odkrecić korek króca spustowego, otworzyć zawory po stronie tłocznej układu i korek zalewowy (Rys. A, 3) w celu napowietrzenia układu i łatwiejszego spuszczyania wody. Następnie zdemontować hydrofor, dokładnie osuszyć i przenieść w miejsce przechowywania

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partie umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa	Przewód zasilający jest żle podłączony lub uszkodzony.	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilający. W przypadku stwierdzenia uszkodzenia przewodu zasilającego przekazać urządzenie do serwisu.
	W gniazdku nie ma napięcia.	Sprawdzić napięcie w gniazdku. Sprawdzić, czy nie zadziałat bezpiecznik.
	Uszkodzony włącznik pływakowy.	Konieczna wymiana włącznika na nowy – przekazać urządzenie do serwisu.
	Zadziałało zabezpieczenie termiczne.	Wcisnąć przycisk na skrzynce zabezpieczenia termicznego.
	Zatkane filtry wody	Oczyścić filtry, udrożnić przepływ
	Zapowietrzenie pompy	Sprawdzić szczelność układu, sprawdzić czy zawór zwrotny działa prawidłowo, w raziepotrzeby wymienić wadliwe elementy, zalać ponownie układ
	Uszkodzony wirnik pompy	Przekazać urządzenie do serwisu
Silnik pracuje, ale pompa nie tłoczy wody	Zagięty wąż elastyczny w układzie lub zablokowany przepływ	Rozłączyć układ, wymienić wąż elastyczny na przewód o odpowiedniej wytrzymałości, usunąć niedrożność
	Zatkane filtry wody	Oczyścić filtry, udrożnić przepływ
	Zapowietrzenie pompy, nieszczelność układu	Sprawdzić szczelność układu, sprawdzić czy zawór zwrotny działa prawidłowo, w razie potrzeby wymienić wadliwe elementy
	Uszkodzony wirnik pompy	Przekazać urządzenie do serwisu
Hydrofor zbyt często się włącza (częściej niż raz na godzinę)	Zbyt niskie ciśnienie poduszki powietrznej	Skontrolować ciśnienie poduszki powietrznej i uzupełnić
	Zbyt wysokie ciśnienie poduszki powietrznej	Skontrolować ciśnienie poduszki powietrznej i upuścić nadmiar
	Nieprawidłowo ustawione ciśnienia górne i dolne na presostacie	Przekazać urządzenie do serwisu
Zbyt niskie ciśnienie wody w instalacji po stronie tłocznej	Nieprawidłowo ustawione ciśnienie górne na presostacie	Przekazać urządzenie do serwisu
Hałas w instalacji	Kawitacja na wirniku	Usunąć nadmiarowe opory przepływu po stronie ssawnej, przeprowadzić remont lub wymianę instalacji
Hałas w instalacji i/łub zapowietrzona mętna woda po stronie tłocznej układu	Nieszczelność po stronie ssawnej układu	Dokonać przeglądu instalacji hydraulicznej i dokonać naprawy

13. Kompletacja urządzenia

1. Pompa ogrodowa – 1 szt,

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powłórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

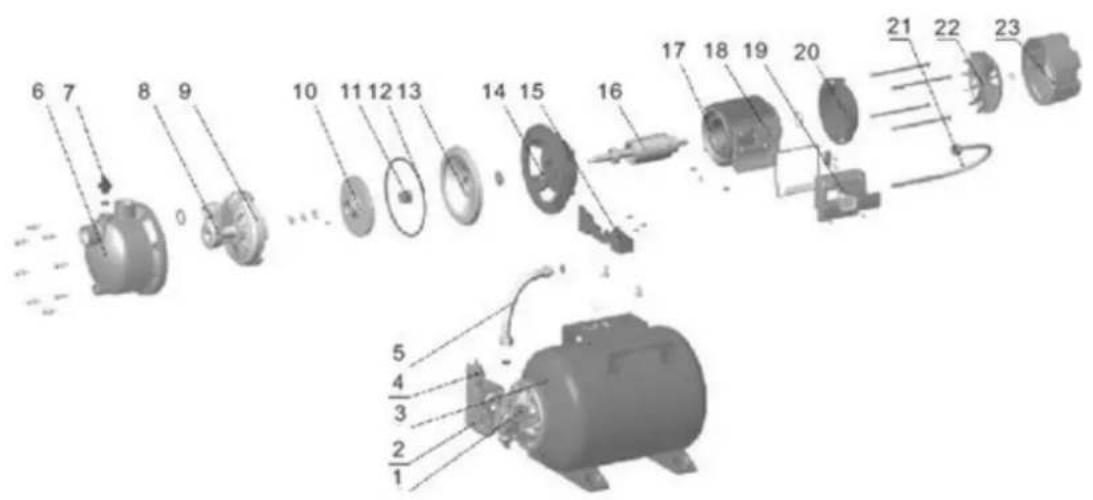

15. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Manometr	13	Osłona plastikowa
2	Przełącznik ciśnieniowy	14	Wspornik
3	Zbiornik hydroforu	15	Obudowa panelu sterowania
4	Przewód zasilający	16	Wirnik
5	Przewód giętki	17	Stojan
6	Obudowa pompy	18	Osłona włącznika
7	Króciec ssawny	19	Osłona włącznika
8	Wypychacz	20	Osłona tylna
9	Dyfuzor	21	Przewód zasilający
10	Turbina	22	Wiatrak
11	Uszczelniacz	23	Mocowanie wiatraka
12	Oring
