INSTRUKCJA OBSŁUGI DED7083 DEDRA

Akumulatorowe nożyce do cięcia blachy Instrukcja obsługi z kartą gwarancyjną

CZ

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

[e-mail] www.dedra.pl

A

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
   8.Użytkowanie urządzenia
8. Bieżące czynności obsługowe
9. Części zamienne i akcesoria
10. Samodzielne usuwanie usterek
11. Kompletacja urządzenia, uwagi końcowe
12. Informacja dla użytkowników o pozbywaniu się urządzeń
    elektrycznych i elektronicznych
13. Wykaz części do rysunku złożeniowego
14. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

⚠ UWAGA Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji obsługi. Prosimy o zachowanie Instrukcji obsługi, instrukcji bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

⚠ UWAGA Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy i deklarację zgodności. Firma Dedra-Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

⚠ UWAGA Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii SAS+ALL.

Akumulator Li-lon i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia spowoduje utratę praw gwarancyjnych

2. Opis urządzenia

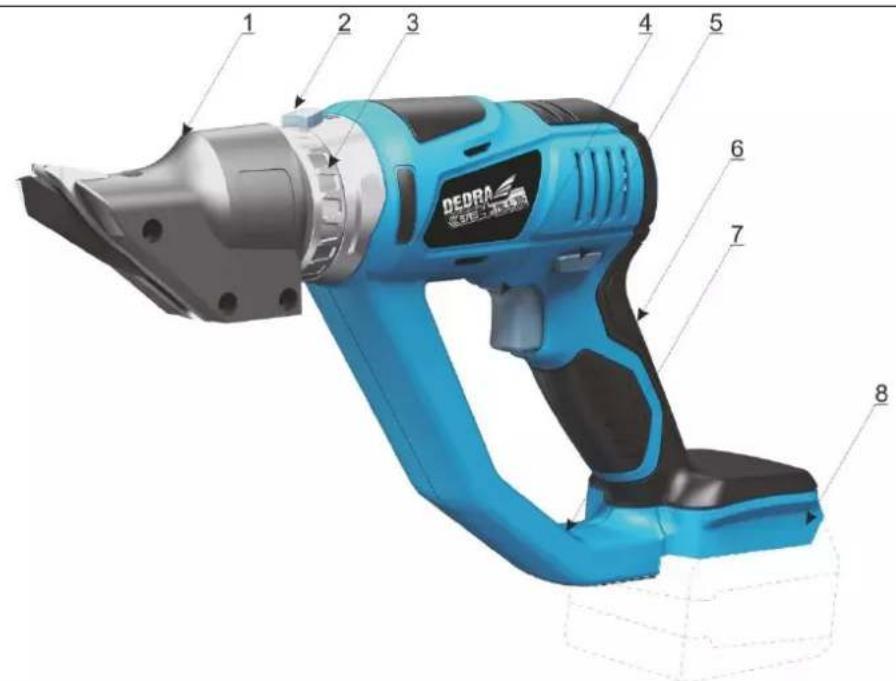

Rys. A: 1 – Głowica tnąca z matrycą i nożami, 2 – blokada obrotu głowicy tnącej, 3 – pierścień regulacji obrotu głowicy tnącej, 4 – blokada włącznika, 5 – włącznik, 6 – rękojeść główna, 7 – rękojeść pomocnicza, 8 – gniazdo akumulatora

3. Przeznaczenie urządzenia

Nożyce akumulatorowe są urządzeniem przeznaczonym do cięcia arkuszy z blach stalowych i metali kolorowych. W komplecie z urządzeniem znajduje się głowica z ostrzem o przekroju prostokątnym o szerokości noża 5 mm do cięcia blach gładkich, zarówno ze stali zwykłej, jak i nierdzewnej.

Dopuszcza się wykorzystanie urządzenia w pracach remontowobudowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Nie ciąć innych materiałów, niż opisane w punkcie 3. Przeznaczenie urządzenia. Nie przekraczać dopuszczalnych parametrów (grubość) ciętych materiałów.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a deklaracja zgodności straci swoją ważność. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Dopuszczalne warunki pracy

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.

1. Dane techniczne

Model	DED7083
Zasilanie [V]	18 d.c.
Stopień ochrony przed dostępem bezpośrednim	IP20
Ilość cykli roboczych końcówki tnącej [1/min]	0-2500
Maksymalna grubość ciętego materiału – stal [mm]	2
Maksymalna grubość ciętego materiału – stal nierdzewna [mm]	1,2
Emisja hałasu:
Poziom ciśnienia akustycznego L_pA [dB(A)]	77,9
Niepewność pomiaru K_pA [dB(A)]	3
Poziom mocy akustycznej L_wA [dB(A)]	88,9
Niepewność pomiaru k_wA [dB(A)]	3
Poziom drgań zmierzony na rękijeści a_h [m/s ^2 ]	5,497
Niepewność pomiaru drgań K [m/s ^2 ]	1,5

Informacja na temat drgań i hałasu.

Wartość łączona drgań a _h oraz niepewność pomiaru określono zgodnie z normą EN 62841-1 podano w tabeli

Emisja hałasu została określona zgodnie z EN 62841-1, wartości podano powyżej w tabeli.

A UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana wartość emisji drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom drgań.

Poziom drgań podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

⚠ UWAGA

Wszystkie czynności obsługowe takie jak wymiana końcówki roboczej, należy wykonywać

przy odłączonym zasilaniu.

Przed rozpoczęciem pracy należy sprawdzić stan urządzenia pod kątem uszkodzeń mechanicznych (pęknięta obudowa, uszkodzona taśma lub przewód zasilający) i zanieczyszczeń (zabrudzenie otworów wentylacyjnych, narzędzi roboczych, wtyczki sieciowej lub innych, mogących wpływać na pogorszenie chwytu i/lub jakość wykonywanej pracy). W razie wykrycia uszkodzonego elementu należy wymienić go na nowy. W razie wykrycia zanieczyszczeń należy usunąć je sprężonym powietrzem lub czystą, suchą ścierką. Nożyce po wyjęciu z opakowania nie wymagają żadnych czynności montażowych. Głowica tnąca będąca integralną częścią kompletacji nożyc, przeznaczona jest do cięcia blach kształtowych po linii prostej.

7. Włączanie urządzenia

Urządzenie zasilane jest z akumulatora o napięciu 18V. Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy.

UWAGA

Próby pracy bez obciążenia należy wykonywać tylko wtedy, kiedy elektronarzędzie jest

skierowane w dół.

Włącznik elektronarzędzia znajduje się w dolnej części korpusu nożyc (rys, A, 5). Aby włączyć urządzenie należy przesunąć przycisk blokady włącznika (rys, A, 4) w lewo lub w prawo i nacisnąć przycisk włącznika. Silnik nożyc pracuje tak długo dopóki operator nie zwolni przycisku uruchamiającego elektronarzędzie.

8. Użytkowanie urządzenia

⚠ UWAGA

Należy pamiętać o stabilnym zamocowaniu obrabianego arkusza blachy.

Do stabilnie osadzonego arkusza blachy kształtowej (najlepiej z wyrysowaną linią cięcia) zbliżyć nożyce elektryczne z głowicą w taki sposób, by materiał znalazł się między matrycą a nożami. Włączyć nożyce, wprowadzić głowicę tnacą nożyc w materiał przeznaczony do cięcia. Zwrócić uwagę na fakt, że szerokość cięcia wynosi 4,5 mm.

UWAGA

Nie uruchamiać maszyny w momencie kontaktu głowicy tnącej z obrabianym materiałem.

Prowadzić nożyce oburącz, swobodnie bez dużego posuwu. Nie przyspieszać cięcia wywierając duży nacisk na nożyce. Po dokonaniu cięcia zwolnić włącznik i po całkowitym zatrzymaniu obrotów odłożyć.

! UWAGA

Nie pozostawiać maszyny podłączonej do sieci bez dozoru. Kończąc pracę odłączać nożyce wyjmując dka zasilającego.

Głowica pozwala na swobodne operowanie nożycami podczas cięcia blach trapezowych, falistych itp, których grubość nie przekracza 2 mm (w przypadku blach ze stal staligtubość do 1,2 mm). Podczas pracy należy pamiętać o tym, że konstrukcja głowicy uniwersalnej nie pozwala na cięcie po łuku.

UWAGA

Cięcia tą głowicą można dokonywać jedynie po linii prostej.

Głowicę można zamontować praktycznie w dowolnym położeniu kątowym. Jest obrotowa, co przy pracy bardzo ułatwia podejście pod cięcie blach kształtowych w miejscach trudno dostępnych. Zmianę położenia głowicy opisano w pkt. 9. Bieżące czynności obsługowe.

9. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności obsługowe należy wykonywać przy urządzeniu odłączonym od źródła

zasilania.

Regularnie oczyszczać całe elektronarzędzie, szczególną uwagę poświęcając na oczyszczenie otworów wentylacyjnych elektronarzędzia. Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko rozładowywania nie należy przechowywać akumulatora kompletnie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu.

Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność. Ładowanie akumulatora opisane jest w instrukcji do akumulatora i ładowarki z linii SAS+ALL.

UWAGA

Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.

W razie konieczności wysyłki urządzenia do serwisu celem dokonania naprawy, należy zabezpieczyć ją przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki

Sposób demontażu akumulatora

W celu demontażu akumulatora, należy wcisnąć przycisk zwalniający znajdujący się w przedniej części baterii. Wysunąć akumulator z gniazda. W celu zamontowania akumulatora, należy wsunąć akumulator w gniazdo, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.

Konserwacja urządzenia

UWAGA

Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do

źródła zasilania.

Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpieniem do czynności konserwacyjnych akumulator należy wysunąć z gniazda urządzenia.

Konserwacja urządzenia polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego.

Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.

Każdorazowo przed uruchomieniem nożyc należy sprawdzić stan ostrzy tnących i matrycy. Każdy ubytek, pęknięcie, rysa itp dyskwalifikuje narzędzie. Należy zamontować nowe postępując w sposób opisany poniżej. Wymianę ostrzy wykorzystać do nasmarowania tłoka i części chwytowej ostrza i popychacza. Stosować smar łożyskowy typu ŁT4. Okresowo oczyszcaźć wloty powietrza chłodzącego silnik. Czynność tą najlepiej wykonywać za pomocą sprężonego powietrza. Każdorazowo po zakończeniu pracy oczyścić maszynę. Nie doprowadzać do nadmiernego zabrudzenia nożyc.

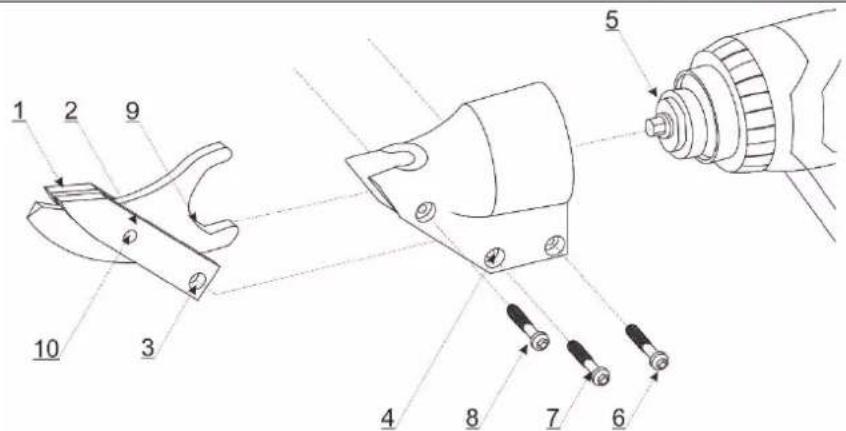

Wymiana i zamocowanie ostrzy i matrycy (rys. B)

! UWAGA

Należy zwrócić uwagę na wycięcia w nożach i dopasować je do kształtu gówicy.

• odkręcić wkręty mocujące noże i matrycę (rys, B, 6, 7, 8), wyjąć zużyte noże
• wsunąć nóż (rys. B, 1) w głowicę tnącą tak, aby oparl się o ogranicznik w głowicy
• w otwór w matrycy (rys. B, 10) wsunąć tuleję dystansową
• włożyć matrycę do głowicy w taki sposób, aby część matrycy w kształcie litery U (rys. B, 9) weszła w kontakt z końcówką wrzeciona urządzenia (rys. B, 5)
• wsunąć drugi nóż (rys. B, 2) na matrycę
• pomiędzy noże 1 i 2 wsunąć tuleje tak, aby pokrywała się z otworami w nożach i otworami w głowicy tnącej (rys. B, 3)
• skręcić głowicę wstępnie wkrętem (otwór rys. B, 6)
• ułożyć noże oraz matrycę tak, aby otwory pokrywały się ze sobą oraz z otworami w głowicy matrycy (rys. B, 7-4, 8-10)
• skręcić ostatecznie głowicę wkrętami (otwory rys. B 7, 8)

Obrót głowicy

Głowicę można zamontować w dowolnym położeniu kątowym. Jest obrotowa (skok o 30 stopni), co przy pracy bardzo ułatwia podejście pod cięcie blach kształtowych w miejscach trudno dostępnych. Położenie kątowe uzyskujemy poprzez zwolnienie blokady pierścienia (rys. A, 3) i obrót głowicy w lewo lub w prawo. Po ustaleniu pożadanego położenia przycisk blokady zablokuje możliwość dalszego obrotu.

Transport

Elektronarzędzie oraz inne elementy wymienione w kompletacji wraz z instrukcją obsługi należy transportować czyste, zamknięte w oryginalnym opakowaniu (wraz z wypełniaczami) tak, aby nie było narażone na szkodliwe działanie warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk powodujący odkształcenie fabrycznego opakowania i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

Przechowywanie

Elektronarzędzie oraz inne elementy wymienione w kompletacji wraz z instrukcją obsługi należy przechowywać czyste, zamknięte w oryginalnym opakowaniu (wraz z wypełniaczami) tak, aby nie było narażone na szkodliwe działanie warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk powodujący odkształcenie fabrycznego opakowania i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

Elektronarzędzie należy przechowywać w miejscu niedostępnym dla dzieci i zwierząt.

Przed kolejnym użyciem należy postępować zgodnie z procedurą opisaną w punkcie 6: Przygotowanie do pracy oraz sprawdzić, czy nie należy przeprowadzić czynności konserwujących opisanych w punkcie 9: Bieżące czynności obsługowe.

10. Części zamienne i akcesoria

Elektronarzędzie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL oraz każde narzędzie (końcówkę roboczą) z chwytem SDS Plus. Prosimy uprzejmie stosować się do zaleceń producenta końcówek roboczych.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego

usuwania usterek należy odłączyć urządzenie od upewnić się, że nie działa.

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Urządzenie nie działa	Uszkodzony włącznik Rozładowany akumulator Żle zamontowany akumulator	Przekazać urządzenie do serwisu Naładować akumulator Zamocować poprawnie
Niska wydajność pracy	Zużyte noże Zbyt dużo docisk narzędzia Przekroczone parametry pracy	Wymienić noże Zmniejszyć obciążenie elektronarzędzia Dobrać inne elektronarzędzie, odpowiednie do wykonywanej pracy

12. Kompletacja urządzenia,

1. Nożyce DED7083 – 1 szt. 2 – Wymienne noże z matrycą – 1 komplet.

13. Informacja dla użytkowników o pozbywaniu się zużytych urządzeń elektrycznych i elektronicznych

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać

razem z innymi odpadami. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się urządzeń w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Obudowa część lewa	21	Łożysko igiełkowe
2	Silnik z kołem zębatym	22	Nakrętka mimośrodu
3	Koło zębate	23	Nożyce prawe
4	Mocowanie przekładni	24	Tuleja
5	Śruba	25	Ostrze
6	Obudowa przekładni	26	Nożyce lewe
7	Koło z użebieniem wewnętrznym	27	Głowica robocza
8	Przekładnia planetarna	28	Śruba
9	Przenośnik	29	Kołek stalowy
10	Podkładka przekładni planetarnej	30	Włącznik
11	Łożysko	31	Przewód
12	Obudowa przekładni	32	Gniazdo akumulatora
13	Spreżyna	33	Przewód
14	Przycisk blokady	34	Obudowa część prawa

15	Pierścień osadczy	35	Blokada włącznika
16	Wrzeciono	36	Sruba
17	Tuleja obrotowa	37	Smar
18	Pierścień osadczy	38	Osłona termokuczliwa
19	Uszczelka	39	Akumulator
20	Łożysko

Karta gwarancyjna

na

Akumulatorowe nożyce do cięcia blachy

Nr katalogowy: ...... nr partii:......

(zwane dalej Produktem)

Data zakupu Produktu:......

Pieczęć sprzedawcy

Data i podpis sprzedawcy:......

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

......

......

Data i miejsce

Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00

zt.

1. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

2. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

3. Ż tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

4. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Akumulatorowe nożyce do cięcia blachy	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszejKarcie Gwarancyjnej

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia

23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah
