Typ produktu	Mikroprocesorowa ładowarka akumulatorów
Model	DEPM020LFP
Napięcie wejściowe	230 V ~ 50 Hz
Moc	70 W
Napięcia wyjściowe	6 V DC / 2 A, 12 V DC / 4 A
Pojemność akumulatora	3 - 120 Ah
Klasa ochronności	II
Stopień ochrony	IP65
Bezpiecznik	T3 15 A
Typy akumulatorów	Mokre, VRLA, AGM, litowo-żelazowo-fosforanowe (LiFePO4)
Stopnie ładowania	10-stopniowy: Diagnostyka, Odsiarczanie, Stymulacja, Ładowanie impulsowe, Ładowanie podstawowe, Ładowanie wolne, Ładowanie podtrzymujące, Ładowanie końcowe, Analiza akumulatora, Wspomaganie napięciowe
Ręczny wybór trybu	Tak, za pomocą przycisku MODE (przycisk podwójnej strzałki)
Tryb ładowania 6V	Przełączany przez przytrzymanie przycisku MODE przez 5 sekund
Tryb zasilania napięciem	Tak (tryb SUPPLY) dla systemów pojazdów
Wskaźnik błędu	LED dla nieprawidłowego podłączenia lub uszkodzenia akumulatora
Wyświetlacz	LED dla stanu naładowania (1 kreska = 25%) i trybu
Temperatura otoczenia	-20 °C do 40 °C
Waga	ok. 1,5 kg (szacunkowo)
Wymiary (dł. x szer. x wys.)	ok. 200 x 100 x 50 mm (szacunkowo)
Zawartość zestawu	Ładowarka, instrukcja obsługi, karta gwarancyjna
Konserwacja i czyszczenie	Sprawdzać kable i zaciski, wycierać do sucha, unikać agresywnych środków czyszczących
Bezpieczeństwo	Ochrona przed odwrotną polaryzacją, ochrona przed przegrzaniem, bezpiecznik; nie używać w atmosferze wybuchowej
Części zamienne i naprawa	Kontakt z serwisem Dedra; naprawa tylko przez autoryzowane warsztaty

Często zadawane pytania - DEPM020LFP DEDRA

Jak prawidłowo podłączyć ładowarkę do akumulatora?

Najpierw podłącz czerwony przewód oznaczony '+' do dodatniego bieguna akumulatora, następnie czarny przewód z '-' do ujemnego bieguna. W przypadku akumulatorów wymagających konserwacji należy wcześniej odkręcić korki ogniw. Po podłączeniu podłącz ładowarkę do gniazdka sieciowego.

Co oznacza dioda błędu?

Dioda błędu świeci w przypadku nieprawidłowego podłączenia biegunów lub uszkodzonego akumulatora. Natychmiast odłącz ładowarkę od sieci i sprawdź połączenia oraz akumulator. Uszkodzonego akumulatora nie wolno ładować.

Czy mogę używać ładowarki do akumulatorów Li-Ion (oprócz LiFePO4)?

Nie, ładowarka jest przeznaczona tylko do akumulatorów kwasowo-ołowiowych, VRLA, AGM i litowo-żelazowo-fosforanowych (LiFePO4). Inne typy litowo-jonowe lub NiCd/NiMH nie mogą być ładowane.

Jak ręcznie wybrać tryb ładowania?

Naciśnij przycisk MODE (przycisk podwójnej strzałki), aby przełączać tryby: 12V Mokry/VRLA, 12V AGM, 12V VRLA, 12V LiFePO4, Wspomaganie napięciowe. Aby przejść do trybu 6V, przytrzymaj przycisk przez około 5 sekund.

Ładowarka nie uruchamia się. Co mogę zrobić?

Sprawdź napięcie sieciowe w gniazdku, bezpiecznik sieciowy oraz czy przewód sieciowy jest nienaruszony. Sprawdź również zaciski przyłączeniowe na akumulatorze. Jeśli problem nadal występuje, oddaj urządzenie do serwisu.

Jak długo trwa pełne ładowanie?

Czas ładowania zależy od pojemności akumulatora i stopnia rozładowania. Ładowarka pracuje w 10 stopniach i automatycznie dostosowuje prąd. Pełne ładowanie może trwać kilka godzin, a nawet całą noc.

Czy mogę używać ładowarki jako źródła zasilania dla mojego pojazdu?

Tak, w trybie SUPPLY (przytrzymaj przycisk MODE przez 5 sekund, następnie ustaw na SUPPLY) możesz zasilać system pojazdu przy odłączonym akumulatorze. Zwróć uwagę na polaryzację i dopuszczalne obciążenie systemu pojazdu.

Czy ładowarka jest wodoodporna?

Tak, ma stopień ochrony IP65, czyli jest pyłoszczelna i chroniona przed strugami wody. Nie należy jej jednak zanurzać w wodzie.

Jaka gwarancja obowiązuje na ładowarkę?

Prostownik z mikroprocesorem ma okres gwarancji 36 miesięcy od daty zakupu. Warunki gwarancji są określone na karcie gwarancyjnej. Reklamacje należy zgłaszać za pośrednictwem sprzedawcy lub serwisu Dedra.

Czy mogę używać ładowarki do akumulatora motocyklowego?

Tak, nadaje się do 12V akumulatorów motocyklowych o pojemności co najmniej 3 Ah. Użyj odpowiedniego trybu ładowania (np. 12V AGM dla akumulatorów AGM). Do trudno dostępnych akumulatorów dostępna jest opcjonalnie końcówka kablowa z oczkami.

INSTRUKCJA OBSŁUGI DEPM020LFP DEDRA

Prostownik mikroprocesorowy

PL Instrukcja obsługi z kartą gwarancyjną

Mikroprocesorski usmernik

SI Navodila za uporabo z garancijsko kartico

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


A

B

C

Opis piktogramów / Popis použitých piktogramů / Opis používaných piktogramov / Panaudotų piktogramų aprašymas / Lietoto piktogrammu apraksts / Az alkalmazott piktogramok magyarázata / Descrierea pictogramelor / Beschreibung der verwendeten Piktogramme / Opis piktogramov / Opis piktograma/ Описание на пиктограмите

Nakaz: przeczytaj instrukcję obsługi / Příkaz: přečtěte návod k obsluze / Příkaz: oboznámte sa s užívateľskou príručkou / Privaloma: perskaitykite aptarnavimo instrukciją / Norādījums: rūpīgi iepazistieties ar lietotāja rokasgrāmatā sniegto informāciju / Utasítás: olvassa el az útmutatót / Obilgatoriu: citiți manualul de utilizare / Gebot: die Bedienungsanleitung lesen / Ukaz: preberi navodila za uporabo / Nalog: pročitajte upute za uporabu/ Заповедта: прочетете pъководството за употреба

Klasa ochrony przeciwporążeniowej / třída protipožámí ochrany/ trieda protipožiarnej ochrany/ apsaugos nuo elektros smůgio klasé/ prettrieciena drošības klase/ érintésvédelmi osztály/ clasa de protecție împotriva şocurilor electrice / klasse des brandschutzes / Zaščitni razred / Клас на защита / Клас захисту

PL Spis treści

1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Podłączenie do sieci

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych

i elektronicznych

1. Karta gwarancyjna

Deklaracja zgodności znajduje się w siedzibie producenta: Dedra-Exim Sp. z 0.0.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

Rys. A: 1. – ładowanie standardowego akumulatora 12V, 2 – ładowanie akumulatora AGM 12V, 3 – ładowanie akumulatora żelowego 12V, 4 – ładowanie akumulatora LFP 12V, 5 – wyświetlanie wartości napięcia ładowania, 6 – ładowanie akumulatora standardowego 6V, 7 – ostrzeżenie: błąd ładowania, 8 – tryb zasilania instalacji elektrycznej, 9 – wskaźnik naładowania akumulatora

3. Przeznaczenie urządzenia

Prostownik przeznaczony jest do ładowania prądem stałym akumulatorów kwasowo-ółowiowych WET, GEL, AGM oraz LFP o parametrach podanych w rozdziale Dane Techniczne, przeznaczonych do użytkowania w pojazdach (motocyklach, smaochodach i innych), przyczepach kempingowych, jachtach, maszynach rolniczych i budowlanych itp. Prostownik może również stanowić źródło zasilania instalacji elektrycznej w czasie, gdy akumulator jest odłączony od instalacji pojazdu.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Prostownik nie jest przeznaczony do ładowania akumulatorów np. niklowokadmowych, litowo-jonowych innych niż LFP oraz baterii jednorazowych. Nle wolno ładować akumulatorów połączonych w baterie.

⚠ UWAGA Wskaźniki zamontowane w urządzeniu nie są miernikami w rozumieniu ustawy: „Prawo o pomiarach”

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Temperatura otoczenia [°C]-20 + 40. Nie stosować w atmosferze wybuchowej, w pobliżu materiałów łatwopalnych. Stosować w dobrze wentylowanych pomieszczeniach.

1. Dane techniczne

Model	DEPM020LFP	DEPM022LFP
Zasilanie [V. ~Hz]	230, 50	230, 50
Moc [W]	70	160
Napięcie /prąd ładowania [V / A]	6 d.c. / 2	6 d.c. / 2
Napięcie /prąd ładowania [V / A]	12 d.c. / 4	12 d.c. / 4
Pojemność akumulatora [Ah]	Min. 3 max. 120	Min. 3 max. 200
Temperatura otoczenia [°C]	-20 ÷ 40	-20 ÷ 40
Klasa ochronności	II	II
Stopień IP	IP65	IP65
Bezpiecznik	T3 15A	T3 15A

6. Przygotowanie do pracy

⚠ UWAGA Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przygotowanie prostownika

Wyjąć urządzenie z opakowania, sprawdzić, czy w opakowaniu znajdują się wszystkie elementy wyposażenia. Rozwinąć przewody prostownika. Urządzenie ustawić na równej, czystej powierzchni, w dobrze wentylowanym pomieszczeniu, o dodatnej temperaturze.

Końcówki do ładowania (dotyczy DEPM022LFP)

Przewody do ładowana akumulatora zakończone są gniazdem, do którego można podłączyć znajdujące się w kompletacji końcówki. Końcówka z zaciskami służy do standardowego ładowania akumulatorów, natomiast końcówka z przewodami zakończonymi oczkiem służy do zamontowania jej na stale do akumulatora, do którego dostęp jest utrudniony (np. motocykowego). Końcówki oczkowe można na stałe podłączyć do akumulatora, a w łatwo dostępnym miejscu umieścić gniazdo podłączeniowe.

Przygotowanie akumulatora

W pierwszej kolejności zapoznać się z opisanym w instrukcji osbługi pojazdu sposobem odłączania akumulatora od instalacji elektrycznej pojazdu. Akumulator należy odłączyć od instalacji pojazdu, jeśli to możliwe wyjąć z pojazdu i starannie oczyścić, zwracając szczególną uwagę na styki akumulatora. Sprawdzić stan elektrolitu w akumulatorach typu WET, w razie zbyt małej ilości elektrolitu uzupełnić go wodą destylowaną zgodnie ze wskazaniami producenta akumulatora. Jeżeli zachodzi taka potrzeba, odtłuścić styki i oczyścić papierem ściernym (styki powinny mieć srebrzysty połysk). Akumulator ustawić na równej, czystej powierzchni, w dobrze wentylowanym pomieszczeniu, o dodatnej temperaturze.)

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

W akumulatorach obsługowych zdjąć (odkręcić) korki z cel, w przypadku akumulatorów bezosługowych pominać ten krok. Podłączyć przewody z zaciskami krokodylkowymi do styków akumulatora w kolejności: najpierw przewód czerwony oznakowany "+" do biegina dodatniego akumulatora, oznakowanego "+",—następnie czarny, oznakowany "-,", do ujemnego bieguna akumualtora.

⚠ UWAGA Pomimo, że prostownik wyposażony jest w zabezpieczneie przeciwko nieprawidłowemu podłączeniu, nie należy podłączać zacisków w odwrotny sposób.

Podłączyć prostownik do zasilania. Odczekać ok. 10 sekund, aż prostownik automatycznie wykryje parametry akumulatora i rozpocznie ładowanie. Jeżeli prostownik wykryje uszkodzenie akumulatora bądź nieprawidłowe podłączenie zacisków, zasygnalizuje to odpowiednim komunikatem. W takim przypadku należy odłączyć prostownik od zasilania seciowego, sprawdzić akumulator oraz sprawdzić i podłączyć prawidłowo przewod ładowania akumulatora. Prostownik zasygnalizuj naładowanie akumulatora, należy wówczas odłączyć prostownik od zasilania, odpiąć zaciski w kolejności: najpierw "-" (czarny przewód), a następnie "+" (czerwony przewód)..

9. Użytkowanie urządzenia

⚠ UWAGA Ładowanie akumulatora musi przebiegać z dala od źródła ognia lub urządzeń wytwarzających iskry.

Po podłączeniu akumulatora do prostownika zgdnie z wytycznymi z punktu Włączanie urządzenia, prostownik rozpocznie ładowanie akumulatora. W pierwszej fazie zostanie przeprowadzona analiza akumulatora i automatyczny dobór parametrów ładowania. W przypadku akumulatorów o napięciu 6V rozpocznie ładowanie prądem o wartości 2A, natomiast w przypadku akumulatorów o pojemności 12V wartość prądu ładowania będzie wynosić maksymalnie 4. Wartość prądu ładowania będzie malała wraz ze wzrostem napięcia akumulatora aż do naładowania akumulatora.

Etapy ładowania

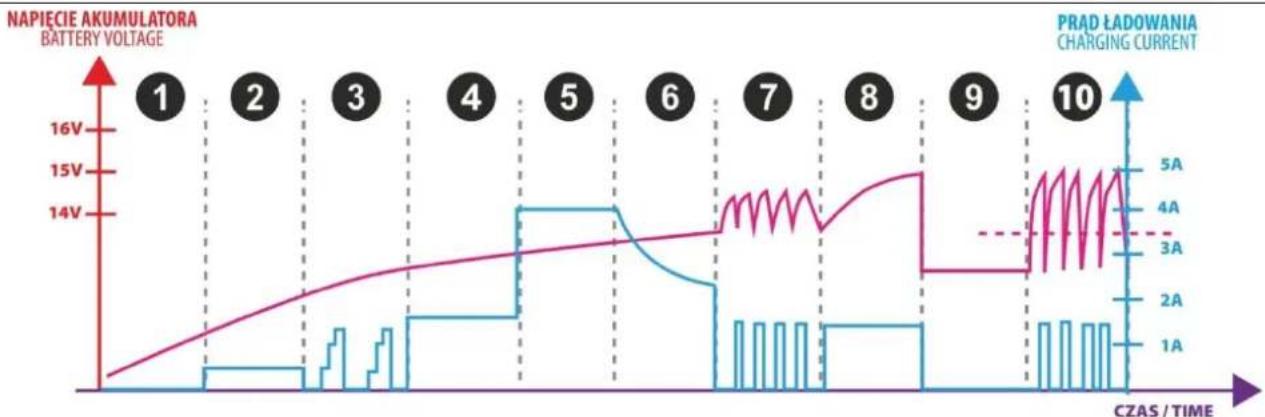

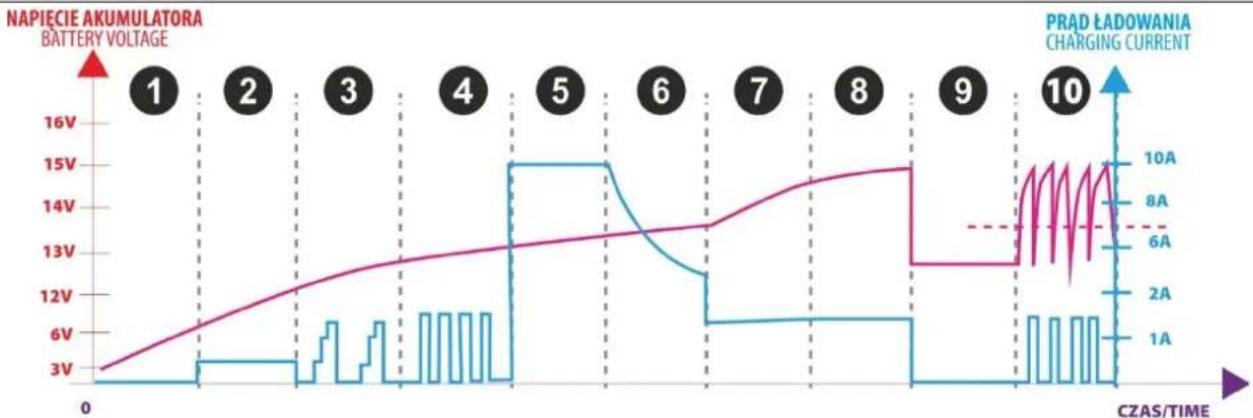

Ładowanie akumulatora odbywa się w dziesięciu krokach (rys. B i C):

1. Diagnostyka – urządzenie sprawdza, czy jest poprawnie połączone z akumulatorem oraz sprawdza poziom naładowania akumulatora.
2. Odsiarczanie – ładowanie pulsacyjne umożliwia usunięcie siarczanu ołowiu z płytek akumulatora, dzięki czemu zostaje przywrócona jego początkowa pojemność.
3. Pobudzanie – sprawdzenie, czy akumulator nie jest uszkodzony i czy może przyjąc prąd ladowania.
4. Ładowanie pulsacyjne – ladowanie pulsacyjne niskim prądem (do 1,5A)
5. Ładowanie zasadnicze – ładowanie prądem maksymalnym o stałym natężeniu do czasu osiągnięcia 80% pojemności akumulatora

6. Powolne ładowanie – ładowanie pradem o malejącym natężeniu przy stałym napięciu

7. Ładowanie konserwacyjne – ładowanie prądem o stałym natężeniu w celu utrzymania napięcia akumulatora na stałym poziomie (dla akumulatorów 12V ok. 13,5 V, dla 6V ok. 6,7V)

8. Ładowanie końcowe – ładowanie prądem o stałum natężeniu do czasu osiągnięcia 100% pojemności akumulatora
9. Analiza akumulatora – analiza spadku napięcia
10. Podtrzymanie napięcia – funkcja doładowania akumualtora po utracie napięcia poniżej znamionowego.

Ręczny wybór ładowania

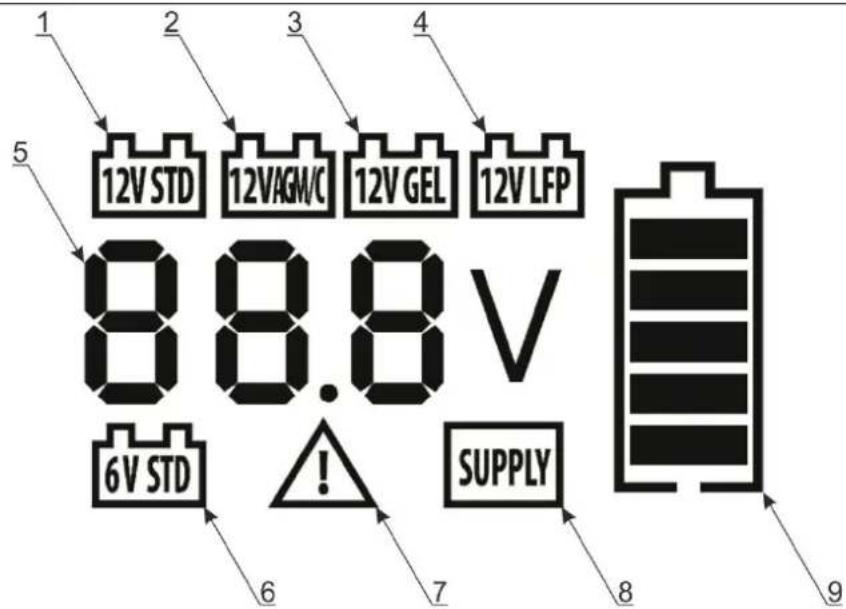

Za pomocą przycisku MODE (przycisk z podwójną strzałką) można manualnie wybrać tryb ładowania. Opis funkcji (rys. 1):

1. Ładowanie akumulatorów 12V (mokrych i żelowych)
2. Ładowanie akumulatorów AGM 12V
3. Ładowanie akumulatorów żelowych 12V
4. Ładowanie akumulatorów LFP 12V
5. Wskazanie wartości ładowania
6. Ładowanie akumulatorów standardowych 6V
7. Błąd ładowania: nieprawidłowe podłączenie biegunów lub uszkodzenie akumulatora
8. Podtrzymanie napięcia w pojeździe po odłączeniu akumulatora
9. Stopień naładowania akumulatora (1 kreska – 25%)

Rodzaje akumulatorów

Akumulatory standardowe (mokre) są tradycyjnym rodzajem akumulatora elektrycznego, opartego na ogniwach galwanicznych zbudowanych z elektrody ołowiowej, elektrody z ditlenku ołowiu (PbO2) oraz roztworu wodnego kwasu siarkowego, spełniającego funkcję elektrolitu. Są to tzw. akumulatory obsługowe, w których należy sprawdzac i, w razie konieczności, uzupełniać elektrolit. W takich akumulatorach może wystąpić zjawisko zasiarczenia (osadzenia na płytkach siarczków ołowiu).

Akumulatory żelowe to akumulatory, w których płynny elektrolit został zastąpiony zełem powstałym w oparciu o kwas siarkowy i krzemionkę. Największą ich zaletą jest bezobstugowość, nie potrzebują kontroli gęstości i kontroli poziomu elektrolitu oraz uzupełniania wody destylowanej. Bardzo ważną cechą akumulatorów żelowych jest odporność na głębokie rozładowanie. Stosowane są głównie jako źródło zasilania w mobilnej elektronice, pojazdach, takich jak wózki widłowe i inwalidzkie oraz bateriach solarnych

Akumulatory AGM charakteryzuja się tym, że elektrolit zamknięty jest w separatorze z włókninowej maty szklanej, dzięki czemu zabezpieczony jest przed wyłaniem. Podobnie jak ogniwa żelowe są to urządzenia bezobsługowe, odporne na wstrząsy i uderzenia. Akumulatory AGM są stosowane do pracy buforowej, wspomagającej systemy zasilania, ponieważ ładowane są niewielki prądem. W przypadku zaniku zasilania stanowią główne źródło energii. Akumulatory LFP są rodzajem akumulatorów litowo-jonowych, cechujących się dużą żywotnością i bezpieczeństwem użytkowania (obecnie akumulatory Li FePo4 uznawane są za najbezpieczniejsze rozwiązanie pośród akumulatorów Li-Ion). W tej technologii katoda zbudowana jest ze związku litu, żelaza, fosforu i tlenu.

Ładowanie akumulatorów 6V

Aby przejść do trybu ładowania akumulatorów o pojemności 6V lub przełączyć prostownik w trym zasilania instalacji pojazdu, należy przytrzymać wciśnięty przycisk zmiany trybu przez ok. 5 sekund. На wyświetlaczu uaktywnią się wówczas ikony w dolnym rzędzie wyświetlacza. Ustawienie w trybie ładowania akumulatorów 6V pozwala na dołądowanie akumulatorów 6V prądem o natężeniu ok. 2A i napięciu max. 7,2V.

Tryb zasilania instalacji elektrycznej pojazdu

⚠ UWAGA Przed podłączeniem prostownika do instalacji pojazdu jako źródła napięcia, należy zapoznać się z instrukcją obsługi pojazdu. Przestrzegać dopuszczalnego obciążenia.

Prostownik umożliwia zasilanie instalacji pojazdu po odpięciu akumulatora. Należy ustawić tryb pracy SUPPLY (wcisnąć i przytrzymać przez ok. 5 sekund przycisk MODE, a następnie ustawić w pozycji SUPPLY), podłączyć zaciski do końcówek instalacji pojazdu, zwracając szczególną uwagę na polaryzację.

⚠ UWAGA Nie wolno zmieniać polaryzacji! Może to doprowadzić do uszkodzenia instalacji pojazdu.

Podawne przez prostownik napięcie zależne jest od obciążanie. Bez obciążenia wynosi ok. 14,5 V.

Sygnalizacja błędów (rys. A, 7)

Błąd podłączenia prostownika lub awaria akumulatora będzie sygnalizowane świeceniem diody błędu. Należy niezwłocznie wyłączyć prostownik, zdiagnozować przyczynę błędu i ją usunąć. W przypadku nieprawiodłowego podłączenia akumulatora (pomyłone bieguny) zamienić zaciski.

⚠ UWAGA W przypadku uszkodzenia akumulatora nie wolno go ładować.

Ładowanie niesprawnego akumulatora może być niebezpieczne dla użytkownika.

10. Bieżące czynności obstługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Po każdorazowym użyciu sprawdzić stan przewodów prostownika. Sprawdzić stan zacisków, oczyścić z ewentualnmuch zanieczyszczeń. W przypadku zamoczenia prostownika wytrzeć do sucha. Nie stosować do czyszczenia substancji agresywnych.

Przechowywać w suchym, chłodnym miejscu, w dodatniej temperaturze, w miejscu niedostęnym dla dzieci, w miare możliwości w oryginalnym opakowaniu.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz opisać uszkodzoną część, dodatkowo podając orientacyjny termin zakupu urządzenia.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprejemie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie ładuje akumulatora	Uszkodzony bezpiecznik	Oddać urządzenie do serwisu
	Nieprawidłowo podpięte zaciski	Poprawić zaciski
	Brak napięcia sieciowego	Sprawdzić podłączenie do sieci oraz bezpieczniki sieciowe
	Uszkodzony akumulator	Sprawdzić stan akumulatora, nie ładować uszkodzonego

13. Kompletacja urządzenia

DEPM020LFP: 1. Prostownik- 1 szt.

DEPM022LFP: 1. Prostownik– 1 szt.. 2. Końcówka z zaciskami – 1 sztuka, 3. Końcówka z oczkami – 1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z

utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pożbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidiowym sposobie postępowania.

Karta gwarancyjna

na

Prostownik mikroprocesorowy

Nr katalogowy:

O DEPM020LFP

O DEPM022LFP

nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce

Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st.

Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

1. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

2. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

3. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

4. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Prostownik mikroprocesorowy	36 miesięcy, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia

23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym: - numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Úwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie

7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

1. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja

8, 05-800 Pruszków.

1. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

2. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

3. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

4. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

5. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

6. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w orgyalnym opakowaniu).

7. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).

2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.

3. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.

4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. ustugi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.

5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.

6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.

7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];

8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

Obsah

7. Pripojenie k sieti

8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru

Mikroprocesorski usmernik

Katalog št:

O MODELU DEPM020LFP

O MODELU DEPM022LFP

Številka serije: ....
