Typ produktu	Kosiarka do trawy
Marka	DEDRA
Model	DED8722-51CSE
Źródło zasilania	Elektryczny przewodowy
Moc znamionowa	1800 W
Szerokość koszenia	51 cm (20 cali)
Regulacja wysokości koszenia	Centralna, 25-75 mm, 7 pozycji
Pojemność kosza na trawę	70 l
Funkcja mulczowania	Tak
Wyrzut boczny	Opcjonalny
Wyrzut tylny	Nie
Typ napędu	Pchany
Rozmiar kół	Przód: 180 mm, Tył: 250 mm
Typ uchwytu	Składany, ergonomiczny
Waga	31 kg
Wymiary (D x S x W)	880 x 540 x 470 mm
Długość kabla	15 m
Poziom hałasu	94 dB(A)
Poziom wibracji	2.5 m/s²
Funkcje bezpieczeństwa	Wyłącznik bezpieczeństwa, hamulec ostrza
Konserwacja	Ostrzenie ostrzy, czyszczenie spodu, sprawdzanie oleju (jeśli dotyczy)
Dostępność części zamiennych	Ostrze, kosz na trawę, koła
Certyfikaty	CE, RoHS

Często zadawane pytania - DED8722-51CSE DEDRA

Jak wyregulować wysokość koszenia w kosiarce DED8722-51CSE?

Wysokość koszenia regulowana jest za pomocą centralnej dźwigni. Dostępnych jest 7 pozycji od 25 mm do 75 mm. Przed regulacją upewnij się, że kosiarka jest wyłączona.

Jaki rodzaj kosza na trawę stosuje ta kosiarka?

Kosiarka DED8722-51CSE jest wyposażona w 70-litrowy materiałowy kosz na trawę. Posiada wskaźnik napełnienia.

Czy mogę używać kosiarki bez kosza na trawę?

Tak, możesz użyć zatyczki do mulczowania, aby przekształcić kosiarkę w model mulczujący. Można również zamontować rynnę bocznego wyrzutu.

Jak często należy ostrzyć ostrza?

Dla najlepszej wydajności ostrz ostrza co najmniej raz w sezonie lub po 50 godzinach użytkowania. Tępe ostrza rozrywają trawę zamiast ją ciąć, co prowadzi do brązowienia.

Jakie funkcje bezpieczeństwa posiada DED8722-51CSE?

Posiada wyłącznik bezpieczeństwa, który zatrzymuje silnik po zwolnieniu uchwytu, oraz hamulec ostrza, który zatrzymuje ostrze w ciągu 3 sekund.

Czy ta kosiarka nadaje się do koszenia mokrej trawy?

Nie zaleca się koszenia mokrej trawy, ponieważ może to spowodować zapchanie kosiarki i poślizg. Zawsze koś, gdy trawa jest sucha.

Jak wyczyścić spód kosiarki?

Po użyciu przechyl kosiarkę na bok (z filtrem powietrza skierowanym do góry) i użyj węża lub skrobaka, aby usunąć skoszoną trawę. Nie używaj wody pod wysokim ciśnieniem.

Jakie źródło zasilania jest wymagane dla tej kosiarki?

Jest to elektryczna kosiarka przewodowa, wymagająca standardowego gniazdka 230V. Używaj przedłużacza odpowiedniego do użytku na zewnątrz o minimalnym przekroju 1,5 mm².

Czy uchwyt można złożyć do przechowywania?

Tak, uchwyt jest składany. Poluzuj pokrętła, złóż uchwyt i dokręć ponownie w celu kompaktowego przechowywania.

Gdzie mogę znaleźć części zamienne do tego modelu?

Części zamienne, takie jak ostrza, kosze na trawę i koła, są dostępne w centrach serwisowych DEDRA lub u autoryzowanych dealerów. Używaj tylko oryginalnych części.

INSTRUKCJA OBSŁUGI DED8722-51CSE DEDRA

Kosiarka spalinowa z napędem PL Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsług i we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


A

1. Zdjęcia i rysunki
2. Przepisy bezpieczeństwa
3. Opis urządzenia
4. Przeznaczenie urządzenia
5. Ograniczenie użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Wykaz części do rysunku złożeniowego

15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Podczas pracy urządzeniem zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu

uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia zapoznać się z treścią instrukcji obsługi. Zachować instrukcję obsługi i deklarację zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności urządzenia.

Podczas pracy bezwzględnie przestrzegać wskazówek zawartych w przepisach bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, przekazać jej również instrukcję obsługi i deklarację zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie przepisy bezpieczeństwa pracy i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować wypadkiem, pożarem i/lub poważnymi obrażeniami.

2. Przepisy bezpieczeństwa

- Urządzenie może obsługiwać jedynie osoba dorosła, przeszkolona, zaznajomiona z niniejszą instrukcją obsługi.

- Udostępniając urządzenie spalinowe, udostępnić także niniejszą instrukcję obsługi.

- Operator nie może przystępować do użytkowania urządzenia, jeśli jest zmęczony, chory lub pod wpływem alkoholu lub innych środków odurzających.

- Dzieciom oraz osobom niezaznajomionym z niniejszą instrukcją obsługi nie wolno posługiwać się urządzeniem.

- Przed przystąpieniem do pracy należy dokładnie obejrzeć teren koszenia i usunąć obce obiekty, takie jak kretowiny, kamienie, zabawki, patyki, kable itp., które mogłyby być wyrzucone przez urządzenie podczas użytkowania.

- Praca urządzeniem może być wykonywana tylko przy dobrej widoczności, przy świetle dziennym lub mocnym oświetleniu sztucznym.

- Osoby postronne należy utrzymywać w oddaleniu. Niedopuszczalne jest uruchamianie urządzenia, jeśli w pobliżu znajdują się osoby postronne, które mogą być narażone na uderzenie przedmiotem wyrzuconym przez kosiarkę.

- Podczas pracy na pochyłościach i zboczach należy kosić w poprzek zbocza, nigdy w górę lub w dół.

- Należy zachować szczególną ostrożność podczas pracy przy zapadliskach, rowach lub nasypach, aby uniknąć urazów i wypadków. Szczególną uwagę zachować podczas wykonywania nawrotów, kiedy operator narażony jest na ryzyko utraty stateczności.

- Niedopuszczalne jest koszenie zboczy o stopniu pochylenia przekraczającym 15°.

- Zachować szczególną ostrożność podczas cofania lub ciągnięcia urządzenia do siebie.

- Przed rozpoczęciem pracy należy upewnić się, że wszystkie blokady startowe, osłony bezpieczeństwa i dźwignie hamulców działają prawidłowo. Należy je również regularnie kontrolować i sprawdzać w czasie pracy – praca urządzeniem, w którym blokady, osłony bezpieczeństwa i hamulce są uszkodzone jest niedozwolona.

- Przed rozpoczęciem pracy należy dokonać dokładnej inspekcji stanu urządzenia, połączeń skręcanych i stanu zespołu noża tnącego. Niedopuszczalne jest użytkowanie urządzenia z uszkodzonym lub zużytym zespołem noża tnącego.

- Niedopuszczalne jest manipułowanie przy systemach i osłonach bezpieczeństwa urządzenia, niedopuszczalne jest ich odłączanie, blokowanie i zmienianie ich nastaw.

- Nie zaleca się, aby operator zmieniał lub manipułował przy plombowanych ustawieniach regulacji prędkości silnika.

- Kosiarka trawnikowa nie powinna pracować ani bez znajdującego się na swoim miejscu kompletnego pojemnika na trawę, ani bez znajdujących się na swoim miejscu osłon samozamykających w otworze wyrzułowym.

- Operator urządzenia musi używać bezpiecznego obuwia z przeciwpoślizgową ochroną stóp, niedopuszczalne jest użytkowanie urządzenia boso, w sandałach lub w obuwiu z odkrytymi stopami. Operator musi też używać odpowiednią odzież ochronną. Niedopuszczalne jest użytkowanie urządzenia w krótkich spodniach lub spodniach nieprzystosowanych.

- Operator urządzenia jest narażony na ekspozycję na hałas, dlatego należy stosować ochronniki słuchu.

- Operator urządzenia jest narażony na ekspozycję na drgania, dlatego należy zwracać szczególną uwagę na zmeczenie i zdolność do prawidłowej oceny możliwości użytkowania urządzenia. Należy planować odpowiednio pracę urządzeniem i rozkładać ją w czasie, robiąc odpowiednie, zależne od stanu operatora, przerwy w pracy, aby ograniczyć konsekwencje wpływu drgań.

- Kosiarka trawnikowa jest wyposażona w silnik spalinowy, w związku z tym z układu wydechowego wydostają się gazy wydechowe, które są toksyczne dla człowieka. Niedopuszczalne jest uruchamianie urządzenia w zamkniętych pomieszczeniach, należy unikać ekspozycji i wdychania gazów wydechowych.

- Niedopuszczalne jest koszenie mokrej trawy, jak też użytkowanie urządzenia podczas występowania opadów atmosferycznych (deszcz, grad, śnieg itp.) oraz kiedy występuje ryzyko wystąpienia wyładowan atmosferycznych.

- Podczas obsługi urządzenia należy zachować bezpieczną odległość od samego urządzenia i od zespołu noża tnącego. Niedopuszczalne jest zbliżanie rąk lub nóg do obudowy kosiarki i do zespołu noża tnącego podczas pracy urządzenia. Obydwie ręce operatora podczas pracy powinny znajdować się na rękojeści urządzenia, w pozycji umożliwiającej pewne i bezpieczne posługiwanie się dźwignią hamulca.

- Benzyna jest wysoce łatwopalna. Podczas napełniania kosiarki paliwem i olejem należy zachowywać szczególnie ostrożność. Niedopuszczalne jest uzupełnianie paliwa i oleju, kiedy silnik urządzenia jest gorący – ryzyko pożaru! Niedopuszczalne jest uzupełnianie paliwa i oleju, kiedy silnik urządzenia pracuje.

- Uzupełnianie paliwa i oleju należy przeprowadzać na świeżym powietrzu, podczas tych czynności niedopuszczalne jest palenie tytoniu i zbliżanie się z otwartymi źródłami ognia – ryzyko pożaru!

- Opary paliwa są szkodliwe dla zdrowia – niedopuszczalne jest jedzenie i picie podczas uzupełniania, należy unikać wdychania tych oparów.

- Podczas uzupełniania paliwa i oleju używać odpowiednich akcesoriów – lejków, rękawic itp.

- Jeśli podczas czynności uzupełniania paliwa i oleju doszło do ich rozlania, należy dokładnie wytrzeć wszystkie ich pozostałości.

- Niedopuszczalne jest otwieranie zbiornika paliwa i korka wlewu oleju podczas pracy silnika.

- Paliwo i olej należy przechowywać tylko w szczelnie zamkniętych, atestowanych pojemnikach, wyraźnie oznaczonych i przeznaczonych tylko do tego celu.

• Niedopuszczalne jest prowadzenie uruchomionego urządzenia przez obszary inne niż trawnik – chodniki, krawężniki, obrzeża itp.
• Przed czyszczeniem i konserwacją urządzenia należy wyłączyć silnik, upewnić się, że zespół noża tnącego się zatrzymał, a także zdjąć przewód przyłączeniowy świecy zapłonowej.
• Przy uderzeniu zespołu noża tnącego w obcy przedmiot należy wyłączyć silnik, upewnić się, że zespoł noża tnącego się zatrzymał, dokonać inspekcji w celu sprawdzenia powstałych uszkodzen. Niedopuszczalne jest praca urządzeniem, jeśli stwierdzono uszkodzenia zespołu nożna tnącego, obudowy, osłon bezpieczeństwa lub jeśli występują nienaturalne wibracje.
• Nie dotykać tłumika i innych części silnika, kiedy silnik jest gorący – ryzyko oparzenia.
• Podczas pracy urządzenia nie należy go przechylac,

3. Opis urządzenia

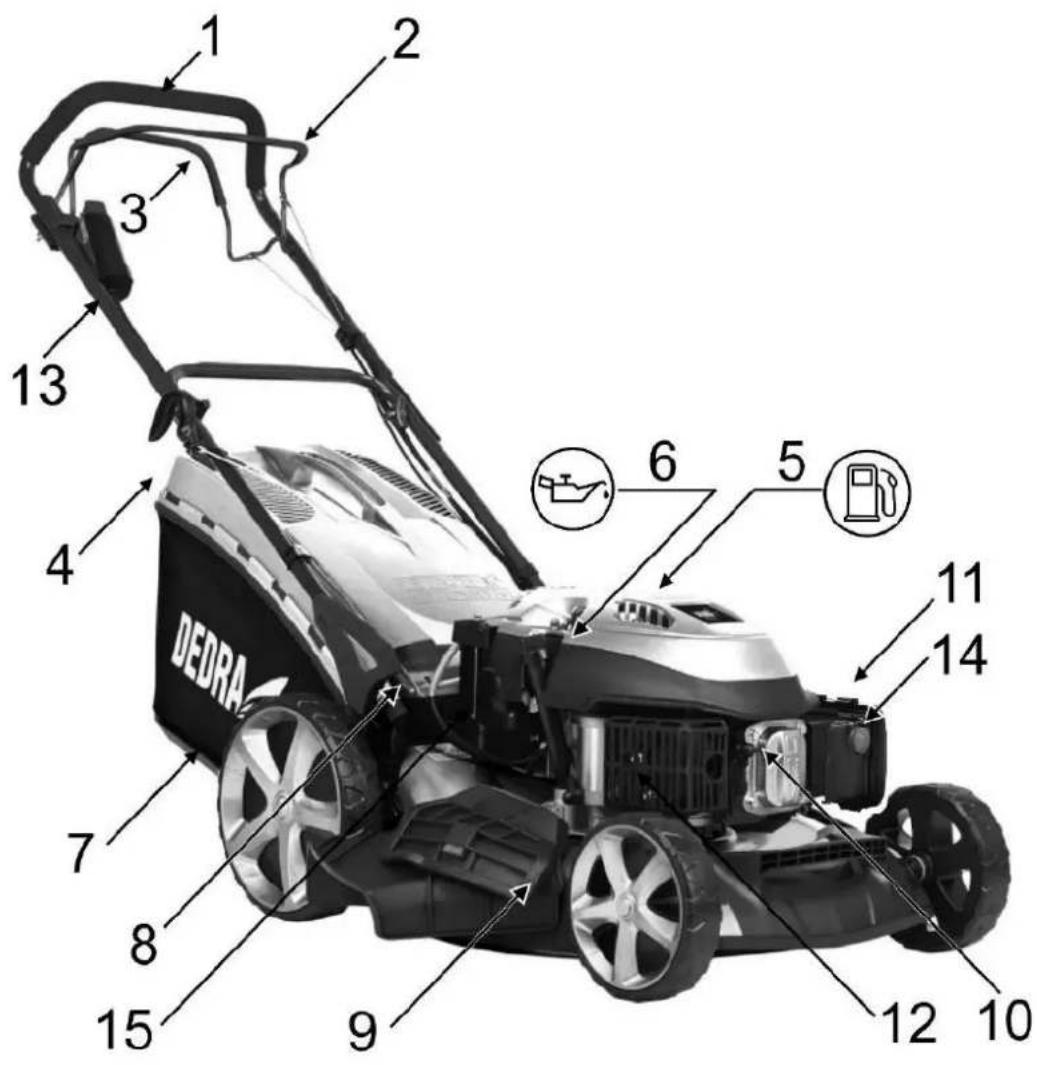

Rys. A: 1. Rękojeść, 2. Dźwignia hamulca, 3. Dźwignia sprzęgła napędu, 4. Uchwyt linki rozrusznika, 5. Korek wlewu paliwa, 6. Korek wlewu oleju, 7. Kosz na trawę, 8. Dźwignia regulacji wysokości cięcia, 9. Wyrzut boczny, 10. Przewód przyłączeniowy świecy zapłonowej, 11. Filtr powietrza, 12. Tłumik, 13. Włącznik rozruchu akumulatorowego, 14. Mieszek ręcznej pompy paliwa. 15. Akumulator.

4. Przeznaczenie urządzenia

To urządzenie przeznaczone jest jedynie do koszenia naturalnej trawy. Jakiekolwiek inne, niż dedykowane użycie urządzenia jest niedopuszczalne.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy Urządzenie jest przeznaczone tylko do pracy na zewnątrz. Nie pracować podczas występowania opadów atmosferycznych i ryzyka wystąpienia wyładowań atmosferycznych.

1. Dane techniczne

Model	DED8722-51CSESE
Szerokość koszenia [cm]	51
Moc silnika [kW]	4,2
Pojemność skokowa silnika [cm3]	196
Maksymalna prędkość obrotowa silnika [min-1]	2800
Masa urządzenia [kg]	39
Wysokość koszenia [mm]	25-75
Pojemność oleju [I]	0,6
Pojemność zbiornika paliwa [I]	1
Gwarantowany poziom mocy akustycznej L_WA [dB(A)]	98
Poziom ciśnienia akustycznego na stanowisku operatora L_pA [dB(A)]	81,7
Niepewność pomiaru K dla L_pA [dB(A)]	3
Poziom mocy akustycznej L_WA [dB(A)]	94,6
Niepewność pomiaru K dla L_WA [dB(A)]	2,57
Wartość drgań a_h [m/s2]	3,12
Niepewność pomiaru K dla drgań [m/s2]	1.5
Ładowarka
Zasilanie [V, Hz]	230, 50
Moc [W]	24
Wyjście [V, A]	12, 1
Klasa ochronności	IPX0
Stopień ochrony	II
Akumulator
Rodzaj	SLA
Napięcie [V]	12
Prąd [A]	1
Pojemność [Ah]	5

Informacja na temat drgań i hałasu

Wartość łączna drgań a, oraz niepewność pomiaru określono zgodnie z normą ISO 5395-1: 2013 i podano w tabeli.

Emisja hałasu została określona zgodnie z ISO 5395-1: 2013, wartości podano powyżej w tabeli.

⚠ UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze używać środków ochrony słuchu!

Deklarowana łączna wartość drgań i hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań i hałasu może być również wykorzystywany do wstępnej oceny narażenia na drgania i hałas.

Poziom drgań i hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy

wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

7. Przygotowanie do pracy

⚠ UWAGA Przed przystąpieniem do pracy urządzenie musi być kompletnie zmontowane i przygotowane według poniższych instrukcji.

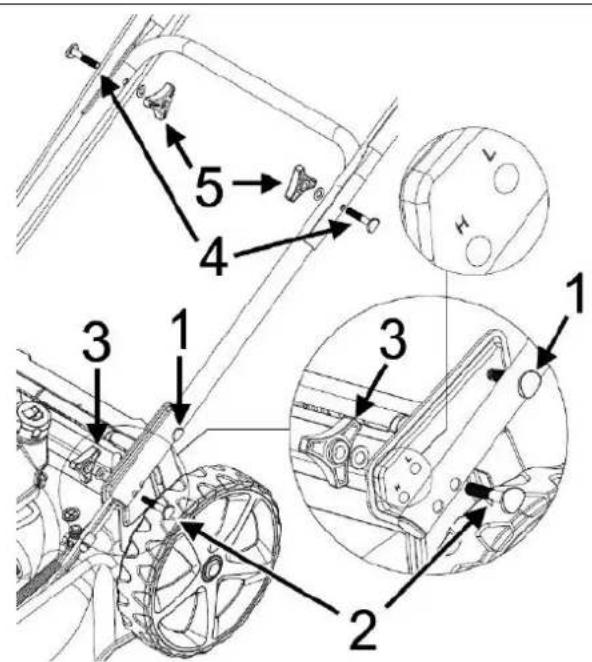

Montaż rękojeści

Dolną część rękijeści obrócić wokół osi zamontowanych fabrycznie śrub (Rys. B. 1). Przez jeden z otworów oznaczonych L lub H (patrz: Rys. B) przełożyć śruby (Rys. B, 2). Wybór otworu przez użytkownika umożliwia regulację wysokości położenia rękijeści: w przypadku przełożenia śruby przez otwór oznaczony L, pozycja rękijeści będzie niższa, w przypadku przełożenia śruby przez otwór oznaczony jako H, pozycja rękijeści będzie niższa. Położenie należy dobrać odpowiednio do wzrostu operatora.

Następnie śruby (Rys. B, 2) zabezpieczyć podkładkami i nakrętkami motylkowymi (Rys. B, 3).

Górną część rękojeści nałożyć na dolną, zabezpieczyć śrubami (Rys. B, 4), podkładkami oraz nakrętkami motylkowymi (Rys. B, 5).

Przełożyć linkę hamulca przez otwór w dźwigni hamulca (Rys. C, 1), a linkę sprzęgła napędu przez dźwignię sprzęgła napędu (Rys. C, 2). Upewnić się, że są zamocowane pewnie i nie wypadają.

A UWAGA Kosiarka może pracować w trzech trybach: koszenie ze zbieraniem skoszonej trawy do kosza, koszenie z wyrzutem bocznym, koszenie z mulczowaniem. Nigdy nie używać kosiarki bez zamontowanego kosza na trawę lub osłony wyrzutu bocznego lub osłony do mulczowania.

Spośród tych trzech metod należy wybrać jedną i postępować zgodnie z opisem montażu

Tryb pracy	Kosz na trawę	Osłona wyrzutu bocznego	Osłona do mulczowania
Zbieranie do kosza	+	-	-
Wyrzut boczny	-	+	+
Mulczowanie	-	-	+

(Znak „+” oznacza, że akcesoria należy zamontować do danego trybu pracy, zaś znak „-” oznacza, że dane akcesoria muszą być zdemontowane).

Montaż kosza na trawę

⚠ UWAGA Kosiarka jest dostarczana z włożoną osłoną do mulczowania, którą należy wyjąć przed założeniem kosza na trawę (patrz: Rys. F)

W przypadku zamiaru koszenia trawy z założonym koszem na trawę: unieść tylną osłone (Rys. D, 1), trzymając za uchwyt kosza (Rys. D, 2) założyć tak, aby zablokować go w gniazdach (Rys. D, 3).

Montaż osłony wyrzutu bocznego

W przypadku zamiaru koszenia trawy z wyrzutem bocznym: unieść osłone boczną (Rys. E, 1) i założyć osłone wyrzutu bocznego (Rys E, 2). Upewnić się, że osłona jest zamocowana prawidłowo i nie wypada.

Montaż osłony do mulczowania

W przypadku zamiaru koszenia trawy z mulczowaniem: unieść tylną osłone (Rys. F, 1), założyć osłone do mulczowania (Rys. F, 2). Zamontować wsporniki tylnej osłony (Rys. G).

⚠ UWAGA Kosiarka wyposażona jest w silnik czterosuwowy, który jest dostarczany bez oleju silnikowego. Przed pierwszym użyciem należy uzupełnić olej.

Uzupełnianie oleju w silniku

Należy odkręcić korek wlewu oleju (Rys. A, 6) i włać dedykowany olej. Ilość oleju, jaką należy uzupełnić jest określona w danych technicznych. Podczas uzupełniania poziomu oleju należy korzystać z lejka, a ewentualne rozlane pozostałości dokładnie wytrzeć.

Sprawdzanie poziomu oleju

Po pierwszym uzupełnieniu należy odczekać kilka minut, a następnie sprawdzić poziom oleju. W tym celu należy zaopatzyć się w niepyłące czyściwo, wykręcić korek oleju i wytrzeć bagnet czyściwem. Następnie umieścić bagnet we wlewie oleju, bez dokręcania korka, jak pokazano na rysunku H (Rys. H, 1) – po wyciągnięciu bagnetu, poziom oleju powinien znajdować się pomiędzy wskazaniem minimalnym, oznaczonym literą L (Rys. H, 3) a wskazaniem maksymalnym, oznaczonym literą H (Rys. H, 2).

Tankowanie paliwa

⚠ UWAGA Opary benzyny są wysoce łatwopalne. Stosować się do wszystkich zaleceń zawartych w „Przepisach

bezpieczeństwa" (punkt 2. Instrukcji obsługi) podczas tankowania paliwa.

Odkręcić korek zbiornika paliwa (Rys. A, 5) i używając lejka (przeznaczonego tylko do tego rodzaju paliwa) uzupełnić poziom paliwa. Ilość paliwa, jaka mieści się w zbiorniku jest określona w danych technicznych. Nie wolno przekraczać maksymalnego poziomu paliwa (Rys. I, 1). W przypadku rozlania paliwa dokładnie wytrzeć wszystkie pozostałości.

Ustawianie wysokości cięcia

W celu ustawienia wysokości cięcia należy odciągnąć w kierunku koła dźwignię regulacji (Rys. A, 8) i przestawić jej zatrzask w odpowiednią zapadkę (Rys. J). Odpowiednią wysokość cięcia należy dozbaju trawnika i wysokości trawy. Jeśli trawa jest wysoka, koszenie należy rozpoczynąć od najwyższej wysokości, stopniowo ją zmniejszając w razie potrzeby.

⚠ UWAGA Po ustawieniu żądanej wysokości cięcia upewnić się, że dźwignia regulacji jest zablokowana zatrzaskiem w otworze i nie porusza się w przód/tył koslarki.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”. ⚠ UWAGA Przed uruchomieniem urządzenia upewnić się, że wszystkie dźwignie (hamulca, sprzęgła napędu) pracują prawidiowo. Regularnie sprawdzać ich działanie.

Pompowanie paliwa

Kiedy silnik jest zimny, przed uruchomieniem należy wcisnąć mieszek ręcznej pompy paliwa (Rys. A, 14; Rys. K, 1). W zależności od temperatury otoczenia wcisnąć go odpowiednią liczbe razy:

Temperatura	< 0°C	0÷10°C	10÷20°C	>20°C
Liczba wciśnięć	3÷4	2÷3	1÷2	1

Rozruch silnika

Urządzenie można uruchomić na dwa sposoby – za pomocą rozruchy akumulatorowego lub za pomocą linki rozrusznika.

Rozruch akumulatorowy

Dźwignię hamulca (Rys. A, 2) przyciągnąć do rękijeści i trzymać (Rys. L, 1). Nacisnąć przycisk rozrusznika akumulatorowego (Rys. M) aby uruchomić silnik. Jeśli rozruch nie nastąpi za pierwszym razem, powtórzyć, cały czas trzymając dźwignię hamulca przyciągniętą do rękijeści.

Rozruch za pomocą linki rozrusznika

Dźwignię hamulca (Rys. A, 2) przyciągnąć do rękijeści i trzymać (Rys. L, 1). Pociągnąć za uchwyt linki rozrusznika (Rys. A, 4; Rys. L, 2), aby uruchomić silnik. Jeśli rozruch nie nastąpi za pierwszym razem, powtórzyć, cały czas trzymając dźwignię hamulca przyciągniętą do rękijeści.

Zwolnienie dźwigni hamulca spowoduje zatrzymanie silnika. Silnik i zespół noża tnącego mogą się obracać przez chwilę po puszczeniu dźwigni hamulca, przed przystąpieniem do dalszych czynności należy upewnić się, że silnik zatrzymał się całkowicie.

Uruchamianie napędu

Jedną ręką trzymając dźwignię hamulca, drugą popchnąć dźwignię sprzęgła napędu (Rys. A, 1) w kierunku rękojeści. Zachować szczególną ostrożność i bezpieczną pozycję – kosiarka zacznie poruszać się do przodu.

Puszczenie dźwigni sprzęgła napędu spowoduje zatrzymanie napędu. Podczas wykonywania manewrów cofania, nawracania itp. należy zwolnić dźwignię sprzęgła napędu i manewrować kosiarką ręcznie.

9. Użytkowanie urządzenia

⚠ UWAGA Przed rozpoczęciem koszenia operator powinien się upewnić, że zapoznał się i stosuje się do wszystkich przepisów bezpieczeństwa (punkt 2. instrukcji obsługi).

Kosząc trawę należy poruszać się w liniach prostych, na zakładkę (tak, aby kolejne przejście pokrywało się częściowo z poprzednim). W przypadku koszenia z koszem na trawę, sprawdzać regularnie, czy wskaźnik zapelnienia kosza (Rys. N, 1) znajduje się w pozycji „GO” (uniesiony). Jeśli znajduje się w pozycji „STOP” (opuszczony) należy opróżnić kosz na trawę. Niewykonanie tej czynności może doprowadzić do zapchania się otworu wyrzutowego kosiarki.

W celu opróżnienia kosza na trawę należy zatrzymać urządzenie (puścić dźwignię hamulca – Rys. A, 2). Przed zdjęciem kosza upewnić się, że zespół noża tnącego zatrzymał się. Kosz na trawę zdejmować w odwrotnej kolejności względem zakładania (Rys. D).

Przed ponownym założeniem kosza na trawę upewnić się, że otwór wylotowy nie jest zapchany resztkami skoszonej trawy.

W przypadku koszenia z wyrzutem bocznym poruszać się skręcając w lewo, aby uniknąć wyrzucania trawy na nieskoszoną część trawnika.

W przypadku koszenia z mulczowaniem, rozdrobniona trawa jest rozrzucana przez kosiarkę równomiernie po całej powierzchni trawnika. Mulczowanie (inaczej: ściółkowanie) w normalnych warunkach użytkowania trawnika zabezpiecza grunt przed nadmierną erozją, a rozdrobniona trawa ulega biodegradacji, nawożąc trawnik.

W celu osiągnięcia optymalnej wydajności urządzenia, należy utrzymywać je w czystości. Regularnie podczas pracy wyłącaźć urządzenie i sprawdzać, czy resztki skoszonej trawy nie zapchały żadnego z otworów wyrzutowych.

10. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy wyłączonym silniku i zdjętym przewodzie przyłączeniowym świecy zapłonowej.

Po każdym użyciu należy wyłączyć, pozostawić do wystygnięcia i przeprowadzić oględziny oraz czyszczenie.

Odłączanie świecy zapłonowej (Rys. O)

Po wyłączeniu i wystudzeniu urządzenia ze świecy zapłonowej (Rys. O, 1) ściągnąć przewód przyłączeniowy (Rys. O, 2).

Czyszczenie

Urządzenie należy utrzymywać i przechowywać w czystości. Podczas czyszczenia przechylać urządzenie na bok tak, aby gaźnik znajdował się u góry, a tłumik u dołu. Nagromadzoną trawę wewnątrz obudowy usuwać za pomocą drewnianego, stępionego narzędzia, lub grubsznego patyka. Zwracać szczególną uwagę na ostre krawędzie noża – występuje ryzyko skałeczenia.

Regularnie, po każdym użyciu czyścić kosz na trawę i sprawdzać pod kątem uszkodzeń. Jeśli do czyszczenia kosza użyto wody, przed przechowywaniem dokładnie osuszyć.

Obudowę kosiarki od góry i inne elementy czyścić przy użyciu miękkiej szmatki lub spreżonego powietrza. Nie używać rozpuszczalników i detergentów, mogą one uszkodzić elementy urządzenia!

Zespół noża tnącego

⚠ UWAGA Podczas prac związanych z konserwacją zespołu noża tnącego zawsze zakładać rękawice ochronne i zwracać szczególną uwagę na ostre krawędzie noża.

W celu wymiany lub demontażu i montażu noża tnącego należy zaopatrzyć się w drewniany klocek, który posłuży do zablokowania noża tak, aby nie obracał się podczas odkręcania. Podczas operacji dokręcania i odkręcania śruby nie wolno trzymać noża ręką!

Zespół noża tnącego składa się z uchwyt (Rys. P, 4), noża tnącego (Rys. P, 3), podkładki (Rys. P, 2) i śruby (Rys. P, 1). Do odkręcania i dokręcania śruby używać klucza płaskiego o odpowiednio długim ramieniu lub klucza udarowego. Podkładkę ułożyć tak, aby jej wklęsła strona była skierowana do ostrza, a wypukła w kierunku śruby.

Świeca zapłonowa

⚠ UWAGA Ostrożnie dokręcać świecę zapłonową po konserwacji. Świeca nie może być dokręcona zbyt luźno (luży wyczuwalne pod palcem), ani też za mocno (nie należy do dokręcania świecy używać przedłużanych dźwigni ani kluczy elektrycznych).

Stan świecy zapłonowej należy regularnie kontrolować. Sprawdzać też stan przewodu przyłączeniowego świecy, czy nie jest zużyty, czy izolacja nie jest popękana lub sparciała.

Świecę odkręcać i dokręcać ręcznie, przy użyciu dołączonego klucza do świecie. Czyścić elektrody świecy za pomocą szczotki drucianej. Za pomocą szczelinomierza sprawdzać, jaka jest odległość między elektrodami – jej szerokość powinna ona zawierać się pomiędzy 0,7 a 0,8 mm.

Sprawdzanie poziomu oleju, spuszczanie oleju

W celu sprawdzenia i uzupełnienia poziomu oleju postępować, jak opisano w rozdziale 7. instrukcji obsługi.

Spuszczanie oleju możliwe jest przez śrubę spustową, która znajduje się na dole szyjki pod korkiem wlewu oleju (Rys. R, 1). Nie dopuszczać, aby zużyty olej rozlewał się na ziemię – należy zebrać go do odpowiedniego pojemnika i utylizować zgodnie z lokalnymi przepisami.

Czyszczenie filtra powietrza

Wciskając zatrzaski (Rys. S, 1) zdjąć pokrywę filtra powietrza (Rys. S, 2). Wewnątrz znajdują się 2 filtry, gąbkowy filtr wstępny (Rys. S, 3) i filtr kieszeniowy (Rys. S, 4). Jeśli filtry są uszkodzone, należy je bezwzględnie wymienić.

Czyścić filtry za pomocą sprężonego powietrza, przedmuchując od strony wewnętrznej filtra na zewnątrz. Nie używać szczotek ani detergentów! Miękka szmatką wytrzeć brud z podstawy filtra (Rys. S, 5) zwracając szczególnie uwagę, żeby nic nie dostalo się do otworów i przewodu powietrznego! Montaż filtrów przeprowadzać w odwrotnej kolejności, upewniając się, że obydwa są ułożone poprawnie w pokrywie (Rys. S, 2), nie mają pofalowanych krawędzi ani wybrzuszeń.

Spuszczanie paliwa

W przypadku przechowywania urządzenia bez uruchamiania przez czas dłuższy niż miesiąc, należy spuścić paliwo ze zbiornika paliwa, używając do tego celu dedykowanej pompy do paliwa (brak w kompletacji).

Paliwo należy spuścić również z gaźnika. Patrząc od przodu kosiarki, gaźnik będzie widoczny za osłoną filtra powietrza (Rys. T, 2). Odkręcić śrubę spustową (Rys. T, 1) i zebrać resztkę paliwa z gaźnika do odpowiedniego pojemnika. Ewentualne pozostałości dokładnie wytrzeć.

Nastawa napięcia linek

⚠ UWAGA Jeżeli użytkownik nie posiada odpowiedniej wiedzy i doświadczenia w zakresie regulacji, nie powinien samodzielnie przeprowadzać opisanych poniżej czynności – w takim przypadku należy zwrócić się do autoryzowanego serwisu.

Wraz z czasem użytkowania urządzenia dochodzi do naturalnego zużycia i rozciągnięcia się linek hamulca i sprzęgła napędu. Jeśli zachodzi potrzeba, użytkownik może samodzielnie dokonać nastawy napięcia linek.

Regulacja linki hamulca

Śruba regulacyjna znajduje się poniżej korka wlewu oleju (Rys. U). Należy poluzować obydwie nakrętki blokujące (Rys. U, 1). Przesuwając śrubę w kierunku tyłu kosiarki wydłuża się część pracującą pancerza, przez co zwiększa napięcie linki. Po prawidłowym ustawieniu dokręcić nakrętki blokujące.

Regulacja linki sprzęgła napędu

Sruba regulacyjna znajduje się na dolnej części rękojeści kosiarki, po przeciwnej stronie niż uchwyt linki rozrusznika. Poluzować nakrętkę kontrującą (Rys. W, 1). Rozkręcenie osłon pancerza (Rys. W, 2 i 3) spowoduje wydłużenie części pracującej pancerza, co zwiększa napięcie linki. Po prawidłowym ustawieniu dokręcić nakrętkę kontrującą.

Ładowanie akumulatora

W przypadku rozładowania akumulatora (brak możliwości uruchomienia kosiarki za pomocą przycisku rozruchu akumulatorowego), należy naładować akumulator. W tym celu należy podłączyć ładowarkę do akumulatora i podłączyć do zasilania sieciowego. Ładowanie sygnalizowane jest przez czerwoną diodę na ładowarce. Pełne ładowanie akumulatora jest sygnalizowane przez zieloną diodę na ładowarce. Po naładowaniu akumulatora odłączyć ładowarkę.

Przechowywanie i transport

Jeżeli urządzenie nie będzie użytkowane przez dłuższy czas (ponad miesiąc), należy je dokładnie oczyścić i spuścić paliwo ze zbiornika oraz gaźnika, a także olej z silnika postępując zgodnie z opisanymi powyżej instrukcjami.

Urządzenie oraz inne elementy wymienione w kompletacji należy transportować w miarę możliwości w oryginalnym opakowaniu, w sposób nienarażający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk mogący skutkować uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

Plan przeglądów

Przed każdym użyciem

Po pierwszym miesiącu (lub po 5 h pracy)

Co 3 miesiące (lub co 25 h pracy)

Co pół roku (lub co 50 h pracy)

Co roku (lub co 100 h pracy)

Co 2 lata (lub co 250 h pracy)

Przeglady możliwe do samodzielnego wykonania
Olej silnikowy	Sprawdzenie	X
	Wymiana		X	X
Filtr powietrza	Sprawdzenie	X
	Czyszczenie			X
	Wymiana					X
Świeca zapłonowa	Sprawdzenie i nastawa					X
	Wymiana						X
Zbiornik paliwa	Czyszczenie			X
Napięcie linek	Sprawdzenie	X
	Regulacja					X
Przewód paliwowy	Sprawdzenie						X
	Wymiana						X
Przeglady do wykonania w autoryzowanym serwisie
Luz na zaworach	Sprawdzenie i nastawa					X
Komora spalania	Czyszczenie					X

11. Części zamienne i akcesoria

Oferowane akcesoria:

DED87302 - Nóż tnący do DED8722-51CSE

DED87305 - Filtr powietrza do DED8722-51CSE

⚠ UWAGA Użycie nieoryginalnych części (noży tnących itp.) może prowadzić do uszkodzenia kosiarki, a także w skrajnym przypadku do poważnych obrażeń ciała.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1, stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Silnik nie chce się uruchomić	Brak paliwa	Uzupełnić paliwo
	Złej jakości paliwo	Spuścić paliwo ze zbiornika i z gaźnika, zmienić paliwo
	Zle podłączona świeca zapłonowa	Sprawdzić podłączenie świecy zapłonowej, poprawić
	Świeca zapłonowa zalana paliwem	Wykręcić świecę zapłonową, oczyścić, wysuszyć i założyć ponownie
	Uszkodzona świeca zapłonowa	Wymienić świecę zapłonową
	Uszkodzony gaźnik	Przekazać urządzenie do serwisu
	Uszkodzenie układu zapłonu	Przekazać urządzenie do serwisu
	Zablokowane zawory silnika	Przekazać urządzenie do serwisu
	Rozładowany akumulator rozruchowy	Naładować akumulator
Silnik nie pracuje z pełną mocą	Zatkany filtr powietrza	Sprawdzić i oczyscić filtr powietrza, w razie potrzeby wymienić
	Złej jakości paliwo	Spuścić paliwo ze zbiornika i z gaźnika, zmienić paliwo
	Uszkodzony gaźnik	Przekazać urządzenie do serwisu
	Uszkodzenie układu zapłonu	Przekazać urządzenie do serwisu
	Zablokowane zawory silnika	Przekazać urządzenie do serwisu
Kosiarka gubi trawę, mimo założonego kosza na trawę	Założony wkład do mulczowania	Wyjąć wkład do mulczowania
	Pełen kosz na trawę	Sprawdzić kosz, opróżnić
Urządzenie wpada w nienaturalne wibracje	Niewyważony lub złę wyważony nóż tnący	Przekazać nóż do wyważenia kompetentnej osobie
	Skrzywiony wał po uderzeniu w przeszkodę	Przekazać urządzenie do serwisu

13. Kompletacja urządzenia

1. Kosiarka – 1 szt., 2. Kosz na trawę – 1 szt., 3. Osłona do mulczowania – 1 szt., 4. Osłona wyrzutu bocznego – 1 szt., 5. Śruba rękojeści z podkładką i nakrętką motylkową – 4 kpl., 6. Wsporniki tylnej osłony – 2 szt., 7. Ładowarka do akumulatora – 1 szt.

14. Wykaz części do rysunku złożeniowego (rys. Y, A-F)

LP	Nazwa części	LP	Nazwa części
A-1	Osłona plastikowa	D-17	Obudowa górna
A-2	Dźwignia napędu	D-18	Sprężyna zaślepki otworu wylotowego
A-3	Pałąk hamulca	D-19	Pręt mocujący zaślepki otworu wylotowego
A-4	Ogranicznk	D-20	Rękojeść
A-5	Osłona plastikowa	D-21	Wkręt ST5,0 x 16-F
A-6	Osłona gąbkowa	D-22	Podkładka
A-7	Rękojeść	D-23	Podkładka
A-8	Nakrętka M6	D-24	Nakrętka M5
A-9	Uchwyt przewodu	D-25	Wspornik wyrzutnika
A-10	Linka hamulca	D-26	Wkręt M5 x 12
A-11	Linka sprzęgła	D-27	Pręt osłony bocznej
A-12	Wkręt M6 x 32	D-28	Sprężyna osłony bocznej
A-13	Rękojeść część dolna	D-29	Wkręt ST4,2 x 13-C
A-14	Wkręt M8 x 50	D-30	Osłona
A-15	Uszczelniacz	D-31	Sprężyna
A-16	Pokrętło	D-32	Osłona wyrzutu bocznego
A-17	Wodzink linki	D-33	Zacisk przewodu
A-18	Wspornik linki	D-34	Wyrzutnik boczny trawy
A-19	Wkręt M8 x 35	D-35	Ładowarka
A-20	Nakrętka M8	D-36	Przewód
A-21	Wkładka uchwytu transportowego	D-37	Wkręt M6 x 155
B-1	Klin	D-38	Osłona górna
B-2	Gniazdo kluczyka	D-39	Akumulator
B-3	Nakrętka M6	E-1	Dźwignia regulacji wysokości
B-4	Osłona lewa	E-2	Oś kół tylnych jezdnych
B-5	Wkręt M6 x 35	E-3	Osłona wewnętrzna koła jezdnego
B-6	Przycisk blokady	E-4	Podkładka sprężynowa
B-7	Osłona prawa	E-5	Wkręt M6 x 12
B-8	Uchwyt przewodu	E-6	Panewka
B-9	Śruba	E-7	Koło jezdne tylne
C-1	Silnik spalinowy LC1P70FC	E-8	Uszczelniacz
C-2	Wkręt M8 x 25	E-9	Nakrętka M8
C-3	Klin	E-10	Zaślepka koła tylnego
C-4	Uchwyt noża	E-11	Zawleczka
C-5	Osłona wkrętu	E-12	Pasek napędowy Li700
C-6	Osłona paska napędowego	E-13	Przekładnia
C-7	Wkręt ST4,8 x 13-C	E-14	Sprężyna
C-8	Osłona paska	E-15	Zawleczka koła
C-9	Osłona paska	E-16	Nakrętka M5
C-10	Noż 51 cm	E-17	Tuleja wału
C-11	Podkładka	E-18	Wkręt M5 x 12
C-12	Śruba	E-19	Blokada końcówki roboczej
C-13	Nakrętka M6	E-20	Uszczelniacz
C-14	Osłona silnika	E-21	Zębatka napędowa lewa
C-15	Przewód filtrujący paliwa	E-22	Koło zębale prawe
C-16	Zacisk przewodu oleju I	E-23	Oś kół przednich jezdnych
D-1	Wkręt M8 x 15	E-24	Nakrętka M6
D-2	Płytką regulacji wysokości	E-25	Wkręt M6 x 12
D-3	Prawy wspornik osi	E-26	Nakrętka M6
D-4	Nakrętka M8	E-27	Koło jezdne przednie
D-5	Osłona noża tnącego	E-28	Zaślepka koła przedniego
D-6	Osłona do mulczowania	E-29	Sprężyna
D-7	Osłona przewodu	E-30	Pałąk połączeniowy regulacji wysokości
D-8	O-ring	E-31	Tuleja wału
D-9	Tuleja łącząca	F-1	Rama kosza na trawę
D-10	Nakrętka M12 x 1,5	F-2	Uszczelniacz
D-11	Lewy wspornik osi	F-3	Wkręt ST4,8 x 13-C
D-12	Wspornik uchwytu kosza na trawę	F-4	Osłona plastikowa
D-13	Wkręt M16 x 14	F-5	Osłona

D-14	Uchwyt kosza na trawę	F-6	Wskaźnik napełnienia kosza
D-15	Nakrętka M6	F-7	Worek bawełniany rozpinany
D-16	Wtyczka

Rysunek złożeniowy silnika (Y (G))

LP	Nazwa części	LP	Nazwa części
1	Nakrętka	67	Osłona filtra powietrza
2	O-ring	68	Korek wlewu paliwa
3	Osłona silnika	69	Uszczelka korka wlewu oleju
4	Starter ręczny	70	Łącznik
5	Osłona	71	Wkręt M6 x 22
6	Panewka	72	Uszczelka
7	Sworzeń I	73	Zbiornik paliwa
8	Sworzeń II	74	Prawy wspornik zbiornika paliwa
9	Sworzeń III	75	Nakrętka zabezpieczająca M6
10	Nakrętka M14 x 1,5	76	Lewy wspornik zbiornika paliwa
11	Kielich	77	Przewód filtrujący paliwa
12	Turbina	78	Zacisk przewodu oleju I
13	Koło zamachowe	79	Przewód olejowy
14	Wkręt M6 x 12	80	Zacisk przewodu oleju
15	Płytka osłaniająca	81	Zacisk przewodu oleju II
16	Uszczelka	82	Skrzynia korbowa
17	Element zaworu	83	Wrzeciono regulatora prędkości
18	Gniazdo filtra	84	Podkładka
19	Wkręt M6 x 10	85	Uszczelka 6 x 11 x 4
20	Płytka mocująca	86	Zawleczka
21	Wkręt M6 x 35	87	Tuleja hamulca
22	Rozrusznik	88	Blaszka
23	Zawleczka koła	89	Wkręt M6 x 16
24	Wkręt M6 x 25	90	Dźwignia zaworu
25	Cewka zapłonowa	91	Sprężyna przepustnicy
26	Hamulec	92	Wkręt "T" M6 x 23
27	Uszczelka pokrywy zaworów	93	Ramię regulatora prędości
28	Trzpień ustalający	94	Sprężyna regulatora prędkości
29	Zawór wejściowy	95	Uszczelka 25 x 38 x 7
30	Zawór wyjściowy	96	łożysko kulkowe
31	Świeca zapłonowa	97	Wał korbowy komplet
32	Uszczelka tłumika	98	Wał korbowy komplet
33	Tłumik	99	Tłok
34	Osłona tłumika	100	Pierścień sworznia tłokowego
35	Nakrętka zabezpieczająca M6	101	Tłok kpl.
36	Wodzik	102	Sworzeń tłokowy
37	Dźwignia	103	Pierścień tłokowy
38	Wspornik wahacza	104	Pierścień panewki
39	Uszczelka	105	Pierścień tłoka II
40	Sprężyna przepustnicy	106	Pierścień tłoka I
41	Uszczelka	107	Uszczelka
42	Zaślepka	108	Uszczelka skrzyni korbowej
43	Uszczelka	109	Korek wlewu oleju
44	Wahacz zaworu	110	O-ring
45	Tuleja ustalająca	111	Przewód smarowania
46	Nakrętka	112	Sworzeń smarowania skrzyni korbowej
47	Wkręt M8 x 50	113	Sworzeń smarowania skrzyni korbowej
48	Uszczeka głowicy cylindra	114	O-ring
49	Osłona wewnętrzna cylindra	115	Wkręt spustu oleju
50	Osłona zewnętrzna cylindra	116	Uszczelka wkręta spustu oleju
51	Wkręt M6 x 14	117	Pokrywa dolna skrzyni korbowej
52	Gniazdo cylindra	118	Uszczelka olejowa
53	Sruba dwustronna M6 x 92	119	Popychacz
54	Uszczelka	120	Wał krzywkowy komplet
55	Podkładka plastikowa	121	Blokada koła zębatego
56	Uszczelka	122	Tuleja ślizgowa
57	Gażnik	123	Koło zębate
58	Uszczelka	124	Pierścień koła zębatego
59	Pompka zastrzykowa	125	Podkładka
60	Pierścień mocujący	126	Śruba
61	Rurka	127	Włącznik
62	Osłona filtra powietrza	128	Nakrętka M3
63	Rurka	129	Przewód
64	Nakrętka	130	Nakrętka M5
65	Filtr powietrza	131	Przekażnik
66	Filtr paliwa gąbkowy	132	Wkręt M5 x 12

Karta gwarancyjna

na

Kosiarka spalinowa z napędem

Nr katalogowy: ...... nr partii: ......

(zwane dalej Produktem)

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Kosiarka	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Nóż tnący, filtr powietrza, świeca zapłonowa	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju

zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

1. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

2. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

3. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

4. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

5. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah
