DED8723-53B - Kosiarka do trawy DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka samojezdna
Model	DED8723-53B
Marka	DEDRA
Szerokość koszenia	53 cm
Moc silnika	2,5 kW
Pojemność skokowa	161 cm³
Maksymalna prędkość obrotowa silnika	2800 min⁻¹
Waga	38 kg
Regulacja wysokości koszenia	25–75 mm, 7-stopniowa
Pojemność zbiornika oleju	0,6 L
Pojemność zbiornika paliwa	1 L
Gwarantowany poziom mocy akustycznej (LWA)	98 dB(A)
Poziom ciśnienia akustycznego na stanowisku operatora (LpA)	86,6 dB(A)
Wartość emisji drgań (ah)	3,865 m/s²
Tryby pracy	Zbieranie trawy, wyrzut boczny, mulczowanie
Rodzaj napędu	Napęd na koła ze sprzęgłem jazdy
Regulacja wysokości uchwytu	Tak, 2 pozycje (L i H)
Zawartość zestawu	Kosiarka, worek na trawę, klapa mulczująca, klapa bocznego wyrzutu, zestaw montażowy (4 śruby, 2 podpory)
Cechy bezpieczeństwa	Dźwignia hamulca (stop), dźwignia sprzęgła napędu, osłony ochronne, blokady rozruchu
Zalecane interwały konserwacji	Wymiana oleju co 25 h / 3 miesiące, czyszczenie filtra powietrza co 25 h, kontrola świecy zapłonowej co 50 h
Regulacja prędkości obrotowej silnika	Tak, dźwignia (symbol zająca/żółwia)

Często zadawane pytania - DED8723-53B DEDRA

Jak uruchomić silnik kosiarki DEDRA DED8723-53B?

Pociągnij dźwignię hamulca (dźwignię stop) w kierunku uchwytu i przytrzymaj ją. Następnie energicznie pociągnij linkę rozrusznika, aż silnik uruchomi się. Puść dźwignię hamulca, aby zatrzymać silnik. Przy zimnym silniku nie jest wymagane ręczne pompkowanie paliwa (ten model nie ma pompy paliwa).

Jaki olej silnikowy jest zalecany?

Używaj wysokiej jakości oleju silnikowego 4-suwowego o lepkości SAE 30 lub 10W-30. Ilość oleju wynosi 0,6 litra. Wlej olej przez pokrywę wlewu oleju i sprawdź poziom bagnetem – poziom musi znajdować się między oznaczeniami H (maksymalny) i L (minimalny).

Jak wyczyścić filtr powietrza?

Zdejmij pokrywę filtra powietrza, naciskając zatrzaski. Wyjmij gąbkowy filtr wstępny i filtr kieszeniowy. Wyczyść oba sprężonym powietrzem od wewnątrz na zewnątrz. Nie używaj szczotek ani środków czyszczących. Włóż filtry suche na miejsce i upewnij się, że są prawidłowo osadzone.

Co zrobić, jeśli kosiarka nie uruchamia się?

Sprawdź następujące punkty: 1) Zbiornik paliwa jest napełniony. 2) Wtyczka świecy zapłonowej jest dobrze podłączona. 3) Świeca zapłonowa nie jest mokra ani zabrudzona (w razie potrzeby wyczyść i osusz). 4) Paliwo jest świeże i dobrej jakości. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak ustawić wysokość koszenia?

Pociągnij dźwignię regulacji wysokości koszenia (przy kole) w kierunku koła i zablokuj w żądanej pozycji. Dostępnych jest 7 stopni od 25 mm do 75 mm. Przy wysokiej trawie zacznij od najwyższego ustawienia i stopniowo obniżaj.

Czy można używać kosiarki podczas deszczu?

Nie. Kosiarki można używać tylko przy suchej pogodzie i dobrej widoczności. Podczas deszczu, gradu lub burzy istnieje zwiększone ryzyko poślizgu, obrażeń oraz uszkodzenia silnika.

Jak wymienić nóż tnący?

Wyłącz silnik i wyciągnij wtyczkę świecy zapłonowej. Przechyl kosiarkę na bok (gaźnik do góry). Zablokuj nóż klinem drewnianym, aby się nie obracał. Odkręć śrubę noża odpowiednim kluczem. Wymień nóż i dokręć śrubę z podkładką (wklęsłą stroną do noża). Używaj tylko oryginalnych noży zamiennych (np. DED87303).

Co oznacza wskaźnik na worku na trawę?

Wskaźnik poziomu napełnienia pokazuje GO (podniesiony), gdy worek ma jeszcze miejsce, oraz STOP (opuszczony), gdy jest pełny. Opróżnij worek przy STOP, aby uniknąć zablokowania.

Jak przechowywać kosiarkę przez zimę?

Dokładnie wyczyść kosiarkę. Spuść paliwo ze zbiornika i gaźnika (za pomocą pompki). Wymień olej silnikowy. Sprawdź filtr powietrza i świecę zapłonową. Przechowuj urządzenie w oryginalnym opakowaniu w suchym, zabezpieczonym przed mrozem miejscu (poniżej 50°C).

Jakie części zamienne są dostępne do modelu DED8723-53B?

Oryginalne części zamienne obejmują: nóż tnący DED87303, filtr powietrza (patrz instrukcja silnika), świecę zapłonową (odstęp elektrod 0,7–0,8 mm) oraz inne akcesoria. Używaj tylko części zalecanych przez producenta, aby uniknąć uszkodzeń i obrażeń.

INSTRUKCJA OBSŁUGI DED8723-53B DEDRA

PL Kosiarka spalinowa z napędem Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


DED8721-46C, DED8722-51C

DED8723-53B

A

1. Zdjęcia i rysunki
2. Przepisy bezpieczeństwa
3. Opis urządzenia
4. Przeznaczenie urządzenia
5. Ograniczenie użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Podczas pracy urządzeniem zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu

uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia zapoznać się z treścią instrukcji obsługi. Zachować instrukcję obsługi i deklarację zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności urządzenia.

Podczas pracy bezwzględnie przestrzegać wskazówek zawartych w przepisach bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, przekazać jej również instrukcję obsługi i deklarację zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie przepisy bezpieczeństwa pracy i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować wypadkiem, pożarem i/łub poważnymi obrażeniami.

2. Przepisy bezpieczeństwa

• Urządzenie może obsługiwać jedynie osoba dorosła, przeszkolona, zaznajomiona z niniejszą instrukcją obsługi.
• Udostępniając urządzenie spalinowe, udostępnić także niniejszą instrukcję obsługi.
• Operator nie może przystępować do użytkowania urządzenia, jeśli jest zmęczony, chory lub pod wpływem alkoholu lub innych środków odurzających.

- Dzieciom oraz osobom niezaznajomionym z niniejszą instrukcją obsługi nie wolno posługiwać się urządzeniem.

- Przed przystąpieniem do pracy należy dokładnie obejrzeć teren koszenia i usunąć obce obiekty, takie jak kretowiny, kamienie, zabawki, patyki, kable itp., które mogłyby być wyrzucone przez urządzenie podczas użytkowania.

- Praca urządzeniem może być wykonywana tylko przy dobrej widoczności, przy świetle dziennym lub mocnym oświetleniu sztucznym.

- Osoby postronne należy utrzymywać w oddaleniu. Niedopuszczalne jest uruchamianie urządzenia, jeśli w pobliżu znajdują się osoby postronne, które mogą być narażone na uderzenie przedmiotem wyrzuconym przez kosiarkę.

- Podczas pracy na pochyłościach i zboczach należy kosić w poprzek zbocza, nigdy w górę lub w dół.

- Należy zachować szczególną ostrożność podczas pracy przy zapadliskach, rowach lub nasypach, aby uniknąć urazów i wypadków. Szczególną uwagę zachować podczas wykonywania nawrotów, kiedy operator narażony jest na ryzyko utrały stateczności.

- Niedopuszczalne jest koszenie zboczy o stopniu pochylenia przekraczającym 15°.

- Zachować szczególną ostrożność podczas cofania lub ciągnięcia urządzenia do siebie.

- Przed rozpoczęciem pracy należy upewnić się, że wszystkie blokady startowe, osłony bezpieczeństwa i dźwignie hamulców działają prawidłowo. Należy je również regularnie kontrolować i sprawdzać w czasie pracy – praca urządzeniem, w którym blokady, osłony bezpieczeństwa i hamulce są uszkodzone jest niedozwolona.

- Przed rozpoczęciem pracy należy dokonać dokładnej inspekcji stanu urządzenia, połączeń skręcanych i stanu zespołu noża tnącego. Niedopuszczalne jest użytkowanie urządzenia z uszkodzonym lub zużyłym zespołem noża tnącego.

- Niedopuszczalne jest manipulowanie przy systemach i osłonach bezpieczeństwa urządzenia, niedopuszczalne jest ich odłączanie, blokowanie i zmienianie ich nastaw.

- Nie zaleca się, aby operator zmieniał lub manipułował przy plombowanych ustawieniach regulacji prędkości silnika.

- Kosiarka trawnikowa nie powinna pracować ani bez znajdującego się na swoim miejscu kompletnego pojemnika na trawę, ani bez znajdujących się na swoim miejscu osłon samozamykających w otworze wyrzutowym.

- Operator urządzenia musi używać bezpiecznego obuwia z przeciwpoślizgową ochroną stop, niedopuszczalne jest użytkowanie urządzenia boso, w sandałach lub w obuwiu z odkrytymi stopami. Operator musi też używać odpowiednią odzież ochronną. Niedopuszczalne jest użytkowanie urządzenia w krótkich spodniach lub spodniach nieprzystosowanych.

- Operator urządzenia jest narażony na ekspozycję na hałas, dlatego należy stosować ochronniki słuchu.

- Operator urządzenia jest narażony na ekspozycję na drgania, dlatego należy zwracać szczególną uwagę na zmęczenie i zdolność do prawidłowej oceny możliwości użytkowania urządzenia. Należy planować odpowiednio pracę urządzeniem i rozkładać ją w czasie, robiąc odpowiednie, zależne od stanu operatora, przerwy w pracy, aby ograniczyć konsekwencje wpływu drgań.

- Kosiarka trawnikowa jest wyposażona w silnik spalinowy, w związku z tym z układu wydechowego wydostają się gazy wydechowe, które są toksyczne dla człowieka. Niedopuszczalne jest uruchamianie urządzenia w zamkniętych pomieszczeniach, należy unikać ekspozycji i wdychania gazów wydechowych.

- Niedopuszczalne jest koszenie mokrej trawy, jak też użytkowanie urządzenia podczas występowania opadów atmosferycznych (deszcz, grad, śnieg itp.) oraz kiedy występuje ryzyko wystąpienia wyładowań atmosferycznych.

- Podczas obsługi urządzenia należy zachować bezpieczną odległość od samego urządzenia i od zespołu noża tnącego. Niedopuszczalne jest zblizanie rąk lub nóg do obudowy kosiarki i do zespołu noża tnącego podczas pracy urządzenia. Obydwie ręce operałora podczas pracy powinny znajdować się na rękijeści urządzenia, w pozycji umożliwiającej pewne i bezpieczne posługiwanie się dźwignią hamulca.

- Benzyna jest wysoce łatwopalna. Podczas napełniania kosiarki paliwem i olejem należy zachowywać szczególną ostrożność. Niedopuszczalne jest uzupełnianie paliwa i oleju, kiedy silnik urządzenia jest gorący — ryzyko pożaru! Niedopuszczalne jest uzupełnianie paliwa i oleju, kiedy silnik urządzenia pracuje.

- Uzupełnianie paliwa i oleju należy przeprowadzać na świeżym powietrzu, podczas tych czynności niedopuszczalne jest palenie tyłtoniu i zbliżanie się z otwartymi źródłami ognia – ryzyko pożaru!

- Opary paliwa są szkodliwe dla zdrowia – niedopuszczalne jest jedzenie i picie podczas uzupełniania, należy unikać wdychania tych oparów.

- Podczas uzupełniania paliwa i oleju używać odpowiednich akcesoriów – lejków, rękawic itp.

- Jeśli podczas czynności uzupełniania paliwa i oleju doszło do ich rozlania, należy dokładnie wytrzeć wszystkie ich pozostałości.

- Niedopuszczalne jest otwieranie zbiornika paliwa i korka wlewu oleju podczas pracy silnika.

- Paliwo i olej należy przechowywać tylko w szczelnie zamkniętych, atestowanych pojemnikach, wyraźnie oznaczonych i przeznaczonych tylko do tego celu.

•

- Niedopuszczalne jest prowadzenie uruchomionego urządzenia przez obszary inne niż trawnik – chodniki, krawężniki, obrzeża itp.

- Przed czyszczeniem i konserwacją urządzenia należy wyłączyć silnik, upewnić się, że zespół noża tnącego się zatrzymał, a także zdjąć przewód przyłączeniowy świecy zapłonowej.

- Przy uderzeniu zespołu noża tnącego w obcy przedmiot należy wyłączyć silnik, upewnić się, że zespół noża tnącego się zatrzymał, dokonać inspekcji w celu sprawdzenia powstałych uszkodzeń. Niedopuszczalne jest praca

urządzeniem, jeśli stwierdzono uszkodzenia zespołu nożna tnącego, obudowy, osłon bezpieczeństwa lub jeśli występują nienaturalne wibracje.

• Nie dotykać tłumika i innych części silnika, kiedy silnik jest gorący – ryzyko oparzenia.
• Podczas pracy urządzenia nie należy go przechylac,

3. Opis urządzenia

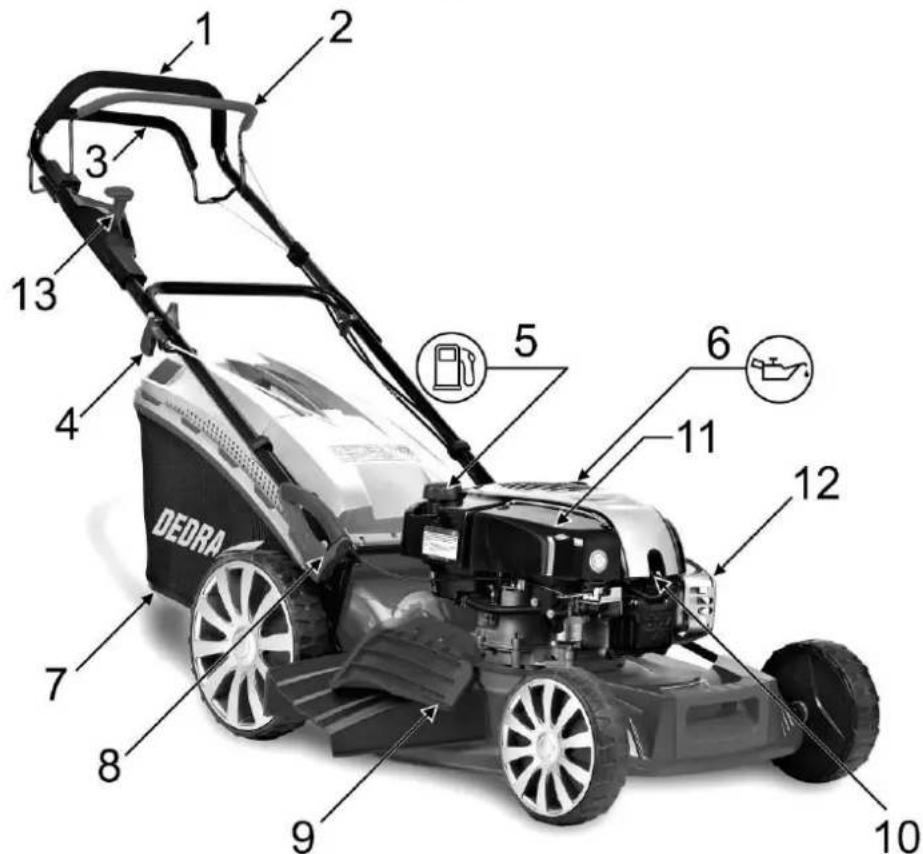

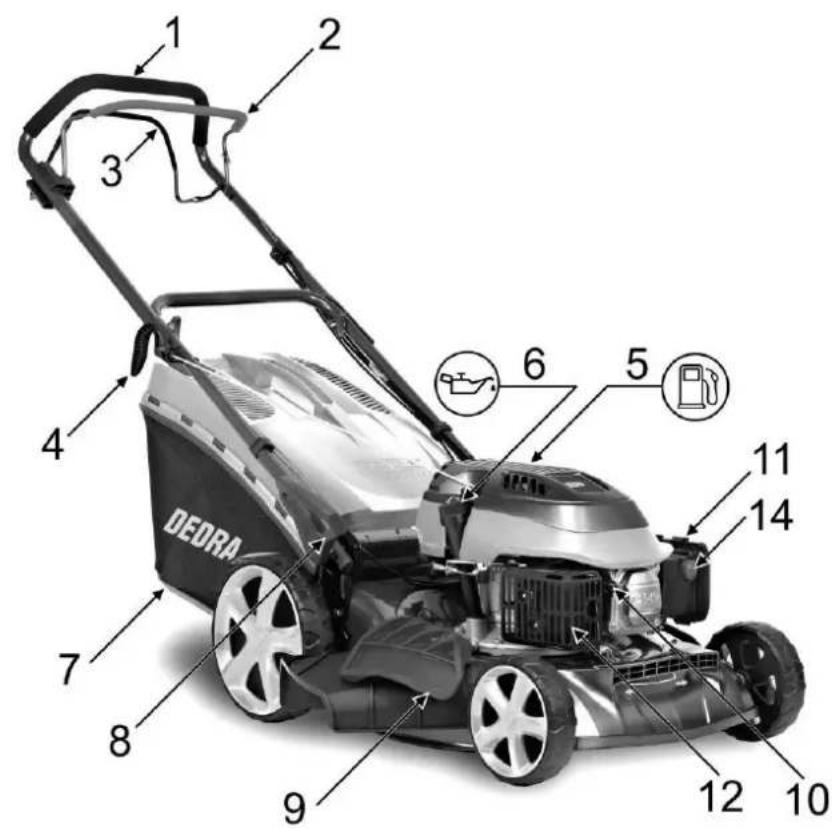

Rys. A: 1. Rękojeść, 2. Dźwignia hamulca, 3. Dźwignia sprzęgła napędu, 4. Uchwyt linki rozrusznika, 5. Korek wlewu paliwa, 6. Korek wlewu oleju, 7. Kosz na trawę, 8. Dźwignia regulacji wysokości cięcia, 9. Wyrzut boczny, 10. Przewód przyłączeniowy świecy zapłonowej, 11. Filtr powietrza, 12. Tłumik, 13. Manetka regulacji prędkości obrotowej (tylko w DED8723-53B), 14. Mieszek ręcznej pompy paliwa (tylko w DED8721-46C i DED8722-51C).

4. Przeznaczenie urządzenia

To urządzenie przeznaczone jest jedynie do koszenia naturalnej trawy. Jakiekołwiek inne, niż dedykowane użycie urządzenia jest niedopuszczalne. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukoji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Urządzenie jest przeznaczone tylko do pracy na zewnątrz. Nie pracować podczas występowania opadów atmosferycznych i ryzyka wystąpienia wyładowań atmosferycznych.

1. Dane techniczne

Model	DED8721-46C	DED8722-51C	DED8723-53B
Szerokość koszenia [cm]	46	51	53
Moc silnika [kW]	2,6	4,2	2,5
Pojemność skokowa silnika [cm ^3 ]	139	196	161
Maksymalna prędkość obrotowa silnika [min ^-1 ]	2800	2800	2800
Masa urządzenia [kg]	35	39	38
Wysokość koszenia [mm]	25-75	25-75	25-75
Pojemność oleju [l]	0,6	0,6	0,6
Pojemność zbłomka paliwa [l]	1	1	1
Gwarantowany poziom mocy akustycznej L_WA [dB(A)]	96	98	98
Poziom ciśnienia akustycznego na stanowisku operatora L_PA [dB(A)]	82,1	81,7	86,6
Niepewność pomiaru K dla L_PA [dB(A)]	2,5	3	2,5
Poziom mocy akustycznej L_WA [dB(A)]	93,61	94,6	97,3
Niepewność pomiaru K dla L_WA [dB(A)]	1,4	2,57	0,29
Wartość drgań a_H [m/s ^2 ]	6,36	3,12	3,865
Niepewność pomiaru K dla drgań [m/s ^2 ]	1,5	1,5	1,5

Informacja na temat drgań i hałasu

Wartość łączna drgań a _h oraz niepewność pomiaru określono zgodnie z normą ISO 5395-1:2013 i podano w tabeli.

Emisja hałasu została określona zgodnie z ISO 5395-1:2013, wartości podano powyżej w tabeli.

! UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze używać środków ochrony słuchu!

Deklarowana łączna wartość drgań i hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań i hałasu może być również wykorzystywany do wstępnej oceny narażenia na drgania i hałas.

Poziom drgań i hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

7. Przygotowanie do pracy

! UWAGA

Przed przystąpieniem do pracy urządzenie musi być kompletnie zmontowane i przygotowane według

poniższych instrukcji.

Montaż rękojeści

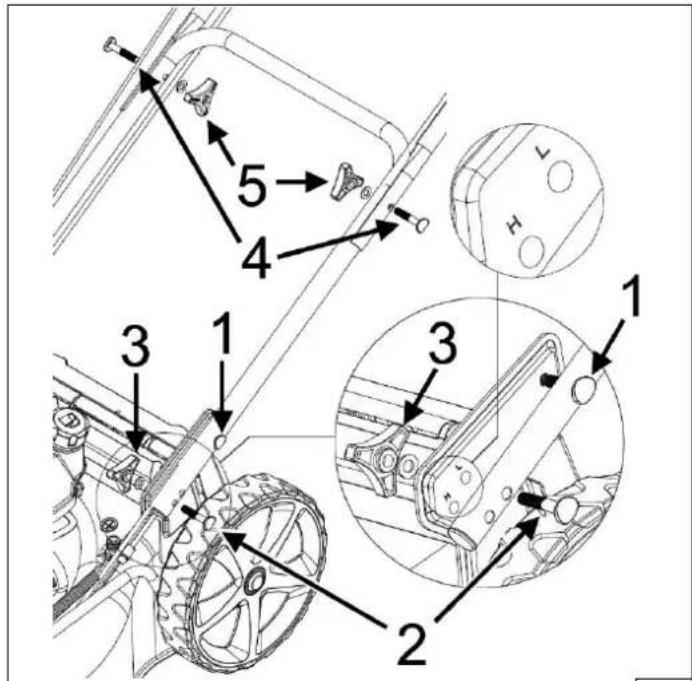

Dolną część rękijeści obrócić wokół osi zamontowanych fabrycznie śrub (Rys. B. 1). Przez jeden z otworów oznaczonych L lub H (patrz: Rys. B) przełożić śruby (Rys. B, 2). Wybór otworu przez użytkownika umożliwia regulację wysokości położenia rękijeści: w przypadku przełożenia śruby przez otwór oznaczony L, pozycja rękijeści będzie niższa, w przypadku przełożenia śruby przez otwór oznaczony jako H, pozycja rękijeści będzie niższa. Położenie należy dobrać odpowiednio do wzrostu operatora.

Następnie śruby (Rys. B, 2) zabezpieczyć podkładkami i nakrętkami motylkowymi (Rys. B, 3).

Górą część rękojeści nałożyć na dolną, zabezpieczyć śrubami (Rys. B, 4), podkładkami oraz nakrętkami motylkowymi (Rys. B, 5).

Przełożyć linkę hamulca przez otwór w dźwigni hamulca (Rys. C, 1), a linkę sprzęgła napędu przez dźwignię sprzęgła napędu (Rys. C, 2). Upewnić się, że są zamocowane pewnie i nie wypadają.

A UWAGA Kosłarka może pracować w trzech trybach: koszenie ze zbieraniem skoszonej trawy do kosza, koszenie z wyrzutem bocznym, koszenie z mulczowaniem. Nigdy nie używać kosiarki bez zamontowanego kosza na trawę lub osłony wyrzutu bocznego lub osłony do mulczowania.

Spośród tych trzech metod należy wybrać jedną i postępować zgodnie z opisem montażu

Tryb pracy	Kosz na trawę	Osłona wyrzutu bocznego	Osłona do mulczowania
Zbieranie do kosza	+	-	-
Wyrzut boczny	-	+	+
Mulczowanie	-	-	+

(Znak „+” oznacza, że akcesoria należy zamontować do danego trybu pracy, zaś znak „-” oznacza, że dane akcesoria muszą być zdemontowane).

Montaż kosza na trawę

⚠ UWAGA Koslarka jest dostarczana z włożoną osłoną do mulczowania, którą należy wyjąć przed założeniem kosza na trawę (patrz: Rys. F)

W przypadku zamiaru koszenia trawy z założonym koszem na trawę: unieść tylną osłonę (Rys. D, 1), trzymając za uchwyt kosza (Rys. D, 2) założyć tak, aby zablokować go w gniazdach (Rys. D, 3).

Montaż osłony wyrzutu bocznego

W przypadku zamiaru koszenia trawy z wyrzutem bocznym: unieść osłone boczną (Rys. E, 1) i założyć osłone wyrzutu bocznego (Rys E, 2). Upewnić się, że osłona jest zamocowana prawidłowo i nie wypada.

Montaż osłony do mulczowania

W przypadku zamiaru koszenia trawy z mulczowaniem: unieść tylną osłone (Rys. F, 1), założyć osłone do mulczowania (Rys. F, 2). Zamontować wsporniki tylnej osłony (Rys. G).

⚠ UWAGA Kosiarka wyposażona jest w silnik czterosuwowy, który jest dostarczany bez oleju silnikowego. Przed pierwszym użyciem należy uzupełnić olej.

Uzupełnianie oleju w silniku

Należy odkręcić korek wlewu oleju (Rys. A, 6) i widać dedykowany olej. Ilość oleju, jaką należy uzupełnić jest określona w danych technicznych. Podczas uzupełniania poziomu oleju należy korzystać z lejka, a ewentualne rozlane pozostałości dokładnie wytrzeć.

Sprawdzanie poziomu oleju

Po pierwszym uzupełnieniu należy odczekać kilka minut, a następnie sprawdzić poziom oleju. W tym celu należy zaopatzyć się w niepyłące czyściwo, wykręcić korek oleju i wytrzeć bagnet czyściwem. Następnie umieścić bagnet we wiewie oleju, bez dokręcania korka, jak pokazano na rysunku H (Rys. H, 1) – po wyciągnięciu bagnetu, poziom oleju powinien znajdować się pomiędzy wskazaniem minimalnym, oznaczonym literą L (Rys. H, 3) a wskazaniem maksymalnym, oznaczonym literą H (Rys. H, 2) – dotyczy DED8721-46C, DED8722-51C. W przypadku kosiarki DED8723-53B na bagnecie zaznaczone jest karbowane pole i strzałki wskazujące, w jakim zakresie powinien znajdować się poziom oleju.

Tankowanie paliwa

⚠ UWAGA Opary benzyny są wysoce łatwopalne. Stosować się do wszystkich zaleceń zawartych w „Przepisach

bezpieczeństwa" (punkt 2. instrukcji obsługi) podczas tankowania paliwa.

Odkręcić korek zbiornika paliwa (Rys. A, 5) i używając lejka (przeznaczonego tylko do tego rodzaju paliwa) uzupełnić poziom paliwa. Ilość paliwa, jaka mieści się w zbiorniku jest określona w danych technicznych. Nie wolno przekraczać maksymalnego poziomu paliwa (Rys. I, 1).

W przypadku rozlania paliwa dokładnie wytrzeć wszystkie pozostałości.

Ustawianie wysokości cięcia

W celu ustawienia wysokości cięcia należy odciągnąć w kierunku koła dźwignię regulacji (Rys. A, 8) i przestawić jej zatrzask w odpowiednią zapadkę (Rys. J). Odpowiednią wysokość cięcia należy do rodzaju trawnika i wysokości trawy. Jeśli trawa jest wysoka, koszenie należy rozpoczynąć od najwyższej wysokości, stopniowo ją zmniejszając w razie potrzeby.

⚠ UWAGA Po ustawieniu żądanej wysokości cięcia upewnić się, że dźwignia regulacji jest zablokowana zatrzaskiem w otworze i nie porusza się w przód/tył koslarki.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

⚠ UWAGA Przed uruchomieniem urządzenia upewnić się, że wszystkie dźwignie (hamulca, sprzęgła napędu) pracują prawidłowo. Regularnie sprawdzać ich działanie.

Pompowanie paliwa (tylko DED8721-46C i DED8722-51C)

Kiedy silnik jest zimny, przed uruchomieniem należy wcisnąć mieszek ręcznej pompy paliwa (Rys. A, 14; Rys. K, 1). W zależności od temperatury otoczenia wcisnąć go odpowiednią liczbę razy:

Temperatura	< 0°C	0÷10°C	10÷20°C	>20°C
Liczba wciśnięć	3÷4	2÷3	1÷2	1

Rozruch silnika

Dźwignię hamulca (Rys. A, 2) przyciągnąć do rękojeści i trzymać (Rys. L, 1). Pociągnąć za uchwyt linki rozrusznika (Rys. A, 4; Rys. L, 2), aby uruchomić silnik. Jeśli rozruch nie nastąpi za pierwszym razem, powtórzyć, cały czas trzymając dźwignię hamulca przyciągniętą do rękojeści.

Zwolnienie dźwigni hamulca spowoduje zatrzymanie silnika. Silnik i zespół noża tnącego mogą się obracać przez chwilę po puszczeniu dźwigni hamulca, przed przystąpieniem do dalszych czynności należy upewnić się, że silnik zatrzymał się całkowicie.

Uruchamianie napędu

Jedną ręką trzymając dźwignię hamulca, drugą popchnąć dźwignię sprzęgła napędu (Rys. A, 1) w kierunku rękijeści. Zachować szczególnie ostrożność i bezpieczną pozycję – kosiarka zacznie poruszać się do przodu.

Puszczenie dźwigni sprzęgła napędu spowoduje zatrzymanie napędu. Podczas wykonywania manewrów cofania, nawracania itp. należy zwolnić dźwignię sprzęgła napędu i manewrować kosiarką ręcznie.

Regulacja prędkości obrotowej silnika (tylko w DED8723-53B)

Manetkę regulacji prędkości obrotowej (Rys. A, 13) ustawić w zależności od potrzeb: w celu zwiększenia obrotów silnika przesunąć manetkę w kierunku symbolu zająca (Rys. M, 2), w celu zmniejszenia prędkości przesunąć manetkę w kierunku symbolu żółwia (Rys. M, 1).

9. Użytkowanie urządzenia

⚠ UWAGA Przed rozpoczęciem koszenia operator powinien się upewnić, że zapoznał się i stosuje się do wszystkich przepisów bezpieczeństwa (punkt 2. instrukcji obsługi).

Kosząc trawę należy poruszać się w liniach prostych, na zakładkę (tak, aby kolejne przejście pokrywało się częściowo z poprzednim). W przypadku koszenia z koszem na trawę, sprawdzić regularnie, czy wskaźnik zapelnienia kosza (Rys. N, 1) znajduje się w pozycji „GO” (uniesiony). Jeśli znajduje się w pozycji „STOP” (opuszczony) należy opróżnić kosz na trawę. Niewykonanie tej czynności może doprowadzić do zapchania się otworu wyrzutowego kosiarki. W celu opróżnienia kosza na trawę należy zatrzymać urządzenie (puścić dźwignię hamulca – Rys. A, 2). Przed zdjęciem kosza upewnić się, że zespół noża tnącego zatrzymał się. Kosz na trawę zdejmować w odwrotnej kolejności względem zakładania (Rys. D).

Przed ponownym założeniem kosza na trawę upewnić się, że otwór wylotowy nie jest zapchany resztkami skoszonej trawy.

W przypadku koszenia z wyrzutem bocznym poruszać się skręcając w lewo, aby uniknąć wyrzucania trawy na nieskoszoną część trawnika.

W przypadku koszenia z mulczowaniem, rozdrobniona trawa jest rozrzucana przez kosiarkę równomiernie po całej powierzchni trawnika. Mulczowanie (inaczej: ściółkowanie) w normalnych warunkach użytkowania trawnika zabezpiecza grunt przed nadmierną erozją, a rozdrobniona trawa ulega biodegradacji, nawożąc trawnik.

W celu osiągnięcia optymalnej wydajności urządzenia, należy utrzymywać je w czystości. Regularnie podczas pracy wyłączać urządzenie i sprawdzać, czy resztki skoszonej trawy nie zapchały żadnego z otworów wyrzutowych.

10. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy wyłączonym silniku i zdjętym przewodzie przyłączeniowym świecy zapłonowej.

Po każdym użyciu należy wyłączyć, pozostawić do wystygnięcia i przeprowadzić oględziny oraz czyszczenie.

Odłączanie świecy zapłonowej (Rys. O)

Po wyłączeniu i wystudzeniu urządzenia ze świecy zapłonowej (Rys. O, 1) ściągnąć przewód przyłączeniowy (Rys. O, 2).

Czyszczenie

Urządzenie należy utrzymywać i przechowywać w czystości. Podczas czyszczenia przechylac urządzenie na bok tak, aby gaźnik znajdował się u góry, a tłumik u dołu.

Nagromadzoną trawę wewnątrz obudowy usuwać za pomocą drewnianego, stępionego narzędzia, lub grubszego patyka. Zwracać szczególną uwagę na ostre krawędzie noża – występuje ryzyko skaleczenia.

Regularnie, po każdym użyciu czyścić kosz na trawę i sprawdzać pod kątem uszkodzeń. Jeśli do czyszczenia kosza użyto wody, przed przechowywaniem dokładnie osuszyć.

Obudowę kosiarki od góry i inne elementy czyścić przy użyciu miękkiej szmatki lub sprężonego powietrza. Nie używać rozpuszczalników i detergentów, mogą one uszkodzić elementy urządzenia!

Zespół noża tnącego

⚠ UWAGA Podczas prac związanych z konserwacją zespołu noża tnącego zawsze zakładać rękawice ochronne i zwracać szczególną uwagę na ostre krawędzie noża.

W celu wymiany lub demontażu i montażu noża tnącego należy zaopatrzyć się w drewniany klocek, który posłuży do zablokowania noża tak, aby nie obracał się podczas odkręcania. Podczas operacji dokręcania i odkręcania śruby nie wolno trzymać noża ręką!

Zespół noża tnącego składa się z uchwyt (Rys. P, 4), noża tnącego (Rys. P, 3), podkładki (Rys. P, 2) i śruby (Rys. P, 1). Do odkręcania i dokręcania śruby używać klucza płaskiego o odpowiednio długim ramieniu lub klucza udarowego. Podkładkę ułożyć tak, aby jej wkłęsła strona była skierowana do ostrza, a wypukła w kierunku śruby.

Świeca zapłonowa

⚠ UWAGA Ostrożnie dokręcać świecę zapłonową po konserwacji. Świeca nie może być dokręcona zbyt luźno (luży wyczuwalne pod palcem), ani też za mocno (nie należy do dokręcanla świecy używać przedłużanych dźwigni ani kluczy elektrycznych).

Stan świecy zapłonowej należy regularnie kontrolować. Sprawdzać też stan przewodu przyłączeniowego świecy, czy nie jest zużyty, czy izolacja nie jest popękana lub sparciała.

Świece odkręcać i dokręcać ręcznie, przy użyciu dołączonego klucza do świecie. Czyścić elektrody świecy za pomocą szczotki drucianej. Za pomocą szczelinomierza sprawdzić, jaka jest odległość między elektrodami – jej szerokość powinna ona zawierać się pomiędzy 0,7 a 0,8 mm.

Sprawdzanie poziomu oleju, spuszczanie oleju

W celu sprawdzenia i uzupełnienia poziomu oleju postępować, jak opisano w rozdziale 7. instrukcji obsługi.

Dotyczy DED8721-46C, DED8722-51C: spuszczanie oleju możliwe jest przez śrubę spustową, która znajduje się na dole szyjki pod korkiem wlewu oleju (Rys. R., 1). Nie dopuszczać, aby zużyty olej rozlewał się na ziemię – należy zebrać go do odpowiedniego pojemnika i utylizować zgodnie z lokalnymi przepisami.

Dotyczy DED8723-53B: patrz instrukcja oryginalna do silnika (dołączona do urządzenia jako oddzielna broszura).

Czyszczenie filtra powietrza

Dotyczy DED8721-46C, DED8722-51C: Wciskając zatrzaski (Rys. S, 1) zdjęć pokrywę filtra powietrza (Rys. S, 2). Wewnątrz znajdują się 2 filtry, gąbkowy filtr wstępny (Rys. S, 3) i filtr kieszeniowy (Rys. S, 4).

Jeśli filtry są uszkodzone, należy je bezwzględnie wymienić.

Czyścić filtry za pomocą spreżonego powietrza, przedmuchując od strony wewnętrznej filtra na zewnątrz. Nie używać szczotek ani detergentów! Miękką szmatką wytrzeć brud z podstawy filtra (Rys. S, 5) zwracając szczególnie uwagę, żeby nic nie dostalo się do otworów i przewodu powietrznego! Montaż filtrów przeprowadzać w odwrotnej kolejności, upewniając się, że obydwa są ułożone poprawnie w pokrywie (Rys. S, 2), nie mają pofałowanych krawędzi ani wybrzuszeń.

Dotyczy DED8723-53B: patrz instrukcja oryginalna do silnika (dołączona do urządzenia jako oddzielna broszura).

Spuszczanie paliwa

W przypadku przechowywania urządzenia bez uruchamiania przez czas dłuższy niż miesiąc, należy spuścić paliwo ze zbiornika paliwa, używając do tego celu dedykowanej pompy do paliwa (brak w kompletacji).

Dotyczy DED8721-46C, DED8722-51C: Paliwo należy spuścić również z gaźnika. Patrząc od przodu kosiarki, gaźnik będzie widoczny za osłoną filtra powietrza (Rys. T, 2). Odkręcić śrubę spustową (Rys. T, 1) i zebrać resztkę paliwa z gaźnika do odpowiedniego pojemnika. Ewentualne pozostałości dokładnie wytrzeć.

Dotyczy DED8723-53B: patrz instrukcja oryginalna do silnika (dołączona do urządzenia jako oddzielna broszura).

Nastawa napięcia linek

⚠ UWAGA Jeżeli użytkownik nie posiada odpowiedniej wiedzy i doświadczenia w zakresie regulacji, nie powinien

samodzielnie przeprowadzać opisanych poniżej czynności – w takim przypadku należy zwrócić się do autoryzowanego serwisu.

Wraz z czasem użytkowania urządzenia dochodzi do naturalnego zużycia i rozciągnięcia się linek hamulca i sprzęgła napędu. Jeśli zachodzi potrzeba, użytkownik może samodzielnie dokonać nastawy napięcia linek.

Regulacja linki hamulca

Dotyczy DED8721-46C, DED8722-51C: Śruba regulacyjna znajduje się poniżej korka wlewu oleju (Rys. U). Należy poluzować obydwie nakrętki blokujące (Rys. U, 1). Przesuwając śrubę w kierunku tyłu kosiarki wydłuża się część pracującą pancerza, przez co zwiększa napięcie linki. Po prawidłowym ustawieniu dokrecić nakrętki blokujące.

Dotyczy DED8723-53B: patrz instrukcja oryginalna do silnika (dołączona do urządzenia jako oddzielna broszura).

Regulacja linki sprzęgła napędu

Śruba regulacyjna znajduje się na dolnej części rękiości kosiarki, po przeciwnej stronie niż uchwyt linki rozrusznika. Poluzować nakrętkę kontrującą (Rys. W, 1). Rozkręcenie osłon pancerza (Rys. W, 2 i 3) spowoduje wydłużenie części pracującej pancerza, co zwiększa napięcie linki. Po prawidłowym ustawieniu dokręcić nakrętkę kontrującą.

Przechowywanie i transport

Jeżeli urządzenie nie będzie użytkowane przez dłuższy czas (ponad miesiąc), należy je dokładnie oczyścić i spuścić paliwo ze zbiornika oraz gaźnika, a także olej z silnika postępując zgodnie z opisanymi powyżej instrukcjami. Urządzenie oraz inne elementy wymienione w kompletacji należy transportować w miarę możliwości w oryginalnym opakowaniu, w sposób nienarazający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk mogący skutkować uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

Plan przeglądów

Przed każdym użyciem

Po pierwszym miesiącu (lub po 5 h pracy)

Co 3 miesiące (lub co 25 h pracy)

Co pół roku (lub co 50 h pracy)

Co roku (lub co 100 h pracy)

Co 2 lata (lub co 250 h pracy)

Przeglady możliwe do samodzielnego wykonania
Olej silnikowy	Sprawdzenie	X
	Wymiana		X	X
Filtr powietrza	Sprawdzenie	X
	Czyszczenie			X
	Wymiana					X
Świeca zapłonowa	Sprawdzenie i nastawa					X
	Wymiana						X
Zbiornik paliwa	Czyszczenie			X
Napięcie linek	Sprawdzenie	X
	Regulacja					X
Przewód paliwowy	Sprawdzenie						X
	Wymiana						X
Przeglady do wykonania w autoryzowanym serwisie
Luz na zaworach	Sprawdzenie i nastawa					X
Komora spalania	Czyszczenie					X

11. Części zamienne i akcesoria

Oferowane akcesoria:

DED87301 – Nóż tnący do DED8721-46C

DED87302 - Nóż tnący do DED8722-51C

DED87303 – Nóż tnący do DED8723-53B

DED87304 - Filtr powietrza do DED8721-46C

DED87305 - Filtr powietrza do DED8722-51C

Użycie nieoryginalnych części (noży tnących itp.) może prowadzić do uszkodzenia kosiarki, a także w skrajnym przypadku do poważnych obrażeń ciała.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

⚠ UWAGA Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Silnik nie chcesię uruchomić	Brak paliwa	Uzupełnić paliwo
	Złej jakości paliwo	Spuścić paliwo ze zbiomika i z gaźnika, zmienić paliwo
	Zle podłączona świeca zapłonowa	Sprawdzić podłączenie świecy zapłonowej, poprawić
	Świeca zapłonowa zalana paliwem	Wykręcić świecę zapłonową, oczyścić, wysuszyć i założyć ponownie
	Uszkodzona świeca zapłonowa	Wymienić świecę zapłonową
	Uszkodzony gaźnik	Przekazać urządzenie do serwisu
	Uszkodzenie układu zapłonu	Przekazać urządzenie do serwisu
	Zablokowane zawory silnika	Przekazać urządzenie do serwisu
Silnik nie pracuje z pełną mocą	Zatkany filtr powietrza	Sprawdzić i oczyścić filtr powietrza, w razie potrzeby wymienić
	Złej jakości paliwo	Spuścić paliwo ze zbiornika i z gaźnika, zmienić paliwo
	Uszkodzony gaźnik	Przekazać urządzenie do serwisu
	Uszkodzenie układu zapłonu	Przekazać urządzenie do serwisu
	Zablokowane zawory silnika	Przekazać urządzenie do serwisu
Kosiarka gubi trawę, mimo założonego kosza na trawę	Założony wkład do mulczowania	Wyjąć wkład do mulczowania
	Pełen kosz na trawę	Sprawdzić kosz, opróżnić
Urządzenie wpada w nienaturalne wibracje	Niewyważony lub złe wyważony nóż tnący	Przekazać nóż do wyważenia kompetentnej osobie
	Skrzywiony wał po uderzeniu w przeszkodę	Przekazać urządzenie do serwisu

13. Kompletacja urządzenia

1. Kosiarka – 1 szt., 2. Kosz na trawę – 1 szt., 3. Osłona do mulczowania – 1 szt., 4. Osłona wyrzutu bocznego – 1 szt., 5. Śruba rękojeści z podkładką i nakrętką motylkową – 4 kpl., 6. Wsporniki tylnej osłony – 2 szt.

14. Wykaz części do rysunku złożeniowego

DED8721-41C, DED8722-51C (Rys. Y(A-E))

A1	Dźwignia sprzęgła napędu	C21	Śruba
A2	Dźwignia hamulca	C22	Podkładka skośna lewa
A3	Ogranicznik	C23	Podkładka skośna prawa
A4	Osłona rękijeści	C24	Nakrętka
A5	Górna rękijeść	C25	Uchwyt osłony bocznej
A6	Nakrętka	C26	Śruba
A7	Zacisk mocujący pancerz	C27	Oś bocznej osłony
A8	Linka hamulca	C28	Sprężyna bocznej osłony
A9	Linka sprzęgła	C29	Śruba
A10	Śruba	C30	Podstawa dolna blokady bocznej osłony
A11	Dolna rękijeść	C31	Sprężyna
A12	Śruba	C32	Osłona boczna
A13	Podkładka	C33	Przycisk blokady bocznej osłony
A14	Nakrętka motylkowa	C34	Osłona wyrzutu bocznego
A15	Uchwyt linki rozrusznika	D1	Dźwignia regulacji wysokości koszenia
A16	Uchwyt pancerza	D2	Oś kół tylnych
A17	Śruba	D3	Osłona
A18	Nakrętka	D4	Podkładka sprężynowa
A19	Zaślepka	D5	Śruba
A20	Osłona plastikowa	D6	Łożysko kulkowe
A21	Osłona plastikowa	D7	Koło jezdne napędowe
B1	Silnik	D8	Podkładka
B2	Śruba	D9	Nakrętka
B3	Klin	D10	Zaślepka koła napędowego
B4	Uchwyt noża	D11	Zawleczka
B5	Zaślepka śruby	D12	Pasek napędowy
B6	Osłona paska klinowego	D13	Przekładnia
B7	Śruba	D14	Sprężyna
B8	Osłona	D15	Kołek
B9	Osłona	D16	Nakrętka
B10	Śruba	D17	Uchwyt osi
B11	Noż	D18	Śruba
B12	Podkładka	D19	Pierścień osadczy
B13	Śruba mocująca noż	D20	Podkładka
C1	Śruba	D21	Koło zębate lewe
C2	Płytką regulacji wysokości koszenia	D22	Koło zębate prawe
C3	Wspornik regulacji wysokości koszenia	D23	Oś kół przednich
C4	Nakrętka	D24	Nakrętka
C5	Obudowa kosiarki	D25	Śruba
C6	Osłona do mulczowania	D26	Nakrętka
C7	Przepust pancerza	D27	Łożysko
C8	Pierścień	D28	Koło jezdne małe
C9	Złączka ogrodowa	D29	Zaślepka koła
C10	Nakrętka plastikowa złączki	D30	Sprężyna regulacji wysokości
C11	Wspornik regulacji wysokości koszenia	D31	Dźwignia regulacji wysokości
C12	Wspornik tylnej osłony	D32	Dystans dwuczęściowy
C13	Śruba	D33	Dystans jednocześnieowy
C14	Podstawa tylnej osłony	E1	Stelaż kosza na trawę
C15	Nakrętka	E2	Podkładka
C16	Zaślepka	E3	Śruba
C17	Tylna osłona	E4	Osłona górna kosza
C18	Sprężyna tylnej osłony	E5	Zaślepka
C19	Oś tylnej osłony	E6	Klapka wskaźnika
C20	Przedni uchwyt	E7	Dolna część kosza

DED8723-53B (Rys. Z(A-F))

A1	Osłona plastikowa	D14	Podstawa tylnej osłony
A2	Dźwignia sprzęgła napędu	D15	Nakrętka

A3	Dźwignia hamulca	D16	Zaślepka
A4	Ogranicznik	D17	Tylna osłona
A5	Osłona plastikowa	D18	Sprężyna tylnej osłony
A6	Osłona rękojeści	D19	Oś tylnej osłony
A7	Górna rękojeść	D20	Przedni uchwyt plastikowy
A8	Zacisk mocujący pancerz	D21	Przednia osłona plastikowa
A9	Linka hamulca	D22	Podkładka skośna prawa
A10	Linka sprzęgła	D23	Podkładka skośna lewa
A11	Dolna rękojeść	D24	Nakrętka
A12	Śruba	D25	Uchwyt osłony bocznej
A13	Podkładka	D26	Śruba
A14	Nakrętka motylkowa	D27	Oś bocznej osłony
A15	Uchwyt linki rozrusznika	D28	Sprężyna bocznej osłony
A16	Nakrętka	D29	Śruba
A17	Uchwyt pancerza	D30	Podstawa dolna blokady bocznej osłony
A18	Śruba	D31	Sprężyna
A19	Nakrętka	D32	Osłona boczna
A20	Zaślepka	D33	Przycisk blokady bocznej osłony
A21	Nakrętka	D34	Osłona wyrzutu bocznego
A22	Śruba	E1	Dźwignia regulacji wysokości koszenia
B1	Górna osłona lewa	E2	Oś kół tylnych
B2	Śruba	E3	Osłona
B3	Sprężyna	E4	Podkładka sprężynowa
B4	Manetka	E5	Śruba
B5	Zaślepka	E6	Łożysko kulkowe
B6	Nakrętka	E7	Koło jezdne napędowe
B7	Wspornik manetki	E8	Podkładka
B8	Śruba	E9	Nakrętka
B9	Śruba	E10	Zaślepka koła napędowego
B10	Dolna osłona lewa	E11	Zawleczka
B11	Śruba	E12	Pasek napędowy
B12	Śruba	E13	Przekładnia
B13	Dolna osłona prawa	E14	Sprężyna
B14	Górna osłona prawa	E15	Kołek
B15	Tuleja	E16	Nakrętka
B16	Linka obrotów silnika	E17	Uchwyt osi
C1	Silnik	E18	Śruba
C2	Śruba	E19	Pierścień osadczy
C3	Klin	E20	Podkładka
C4	Uchwyt noża	E21	Koło zębate lewe
C5	Zaślepka śruby	E22	Koło zębate prawe
C6	Osłona paska klinowego	E23	Oś kół przednich
C7	Śruba	E24	Nakrętka
C8	Osłona	E25	Śruba
C9	Osłona	E26	Nakrętka
C10	Śruba	E27	Łożysko
C11	Noż	E28	Koło jezdne małe
C12	Podkładka	E29	Zaślepka koła
C13	Śruba mocująca noż	E30	Sprężyna regulacji wysokości
D1	Śruba	E31	Dźwignia regulacji wysokości
D2	Płytką regulacji wysokości koszenia	E32	Dystans dwuczęściowy
D3	Wspornik regulacji wysokości koszenia	E33	Dystans jednoczęściowy
D4	Nakrętka	F1	Stelaż kosza na trawę
D5	Obudowa kosiarki	F2	Podkładka
D6	Osłona do mulczowania	F3	Śruba
D7	Przepust pancerza	F4	Płytką
D8	Pierścień	F5	Osłona górna kosza
D9	Złączka ogrodowa	F6	Zaślepka
D10	Śruba złączki	F7	Rękojeść kosza
D11	Wspornik regulacji wysokości koszenia	F8	Klapka wskaźnika
D12	Wspornik tylnej osłony	F9	Dolna część kosza
D13	Śruba

Karta gwarancyjna

na

Kosiarka spalinowa z napędem

Nr katalogowy: ...... nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Kosiarka	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej
Nóż tnący, filtr powietrza, świeca zapłonowa	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
   z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Uwaga! Czynności związane z codzienna obsługą Produktu, wynikające m.in.
   z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie
   7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
    Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah
