Typ produktu	Wkrętarka akumulatorowa
Model	DED7878B
Marka	DEDRA
Napięcie zasilania	14,4 V (Li-Ion)
Pojemność akumulatora	1500 mAh
Czas ładowania	ok. 1 godzina (ładowarka szybka)
Prędkość obrotowa (1. bieg)	0–400 min⁻¹
Prędkość obrotowa (2. bieg)	0–1350 min⁻¹
Maks. moment obrotowy	26 Nm
Ustawienia momentu obrotowego	21+1
Uchwyt wiertarski	Uchwyt szybkomocujący (10 mm)
Waga (z akumulatorem)	1,3 kg
Poziom ciśnienia akustycznego	< 70 dB(A)
Poziom drgań	< 2,5 m/s² (na rękojeści)
Stopień ochrony	IP 20
Oświetlenie LED	Tak
Biegi	2
Przełącznik kierunku obrotów	Tak
Zawartość zestawu	Wkrętarka akumulatorowa, ładowarka, akumulator, walizka transportowa
Okres gwarancji (urządzenie)	24 miesiące
Okres gwarancji (akumulator)	6 miesięcy

Często zadawane pytania - DED7878B DEDRA

Jakie typy akumulatorów są używane?

Urządzenie używa akumulatora Li-Ion o napięciu 14,4 V i pojemności 1500 mAh.

Jak długo trwa ładowanie akumulatora?

Przy użyciu dołączonej ładowarki szybkiej ładowanie trwa ok. 1 godziny.

Czy akumulator można ładować w dowolnym stanie naładowania?

Tak, akumulatory Li-Ion nie mają efektu pamięci i można je doładowywać w każdej chwili.

Jakie prędkości obrotowe ma wiertarka?

Wiertarka ma dwa biegi: 1. bieg 0–400 obr/min i 2. bieg 0–1350 obr/min.

Jak ustawić moment obrotowy?

Za pomocą pokrętła za uchwytem wiertarskim można ustawić moment obrotowy w 21 stopniach + pozycja wiercenia.

Czy urządzenie nadaje się do wkręcania i wiercenia?

Tak, nadaje się do wkręcania i wiercenia bez udaru w metalu, drewnie, ceramice i tworzywach sztucznych.

Jak wymienić narzędzie?

Urządzenie ma uchwyt szybkomocujący. Obróć pierścień uchwytu ręcznie, włóż narzędzie i dokręć.

Co zrobić, jeśli wkrętarka nie uruchamia się?

Sprawdź akumulator (naładuj lub włóż prawidłowo) oraz przełącznik. W razie potrzeby skontaktuj się z serwisem.

Jak czyścić urządzenie?

Wyczyść urządzenie suchą szmatką. Nie używaj rozpuszczalników. Regularnie czyść otwory wentylacyjne.

Czy gwarancja obejmuje również akumulator?

Tak, akumulator ma oddzielny okres gwarancji wynoszący 6 miesięcy, a urządzenie 24 miesiące od daty zakupu.

INSTRUKCJA OBSŁUGI DED7878B DEDRA

PL Instrukcja obsługi z kartą gwarancyjną

Vrtací šroubovák

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie instrukcji obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione. Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki

2. Opis urządzenia

3. Przeznaczenie urządzenia

4. Ograniczenie użycia

5. Dane techniczne

6. Przygotowanie do pracy

7. Włączanie urządzenia

8. Użytkowanie urządzenia

9. Bieżące czynności obstługowe

10. Części zamienne i akcesoria

11. Samodzielne usuwanie usterek

12. Kompletacja urządzenia

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

14. Wykaz części do rysunku złożeniowego

15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Należy zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

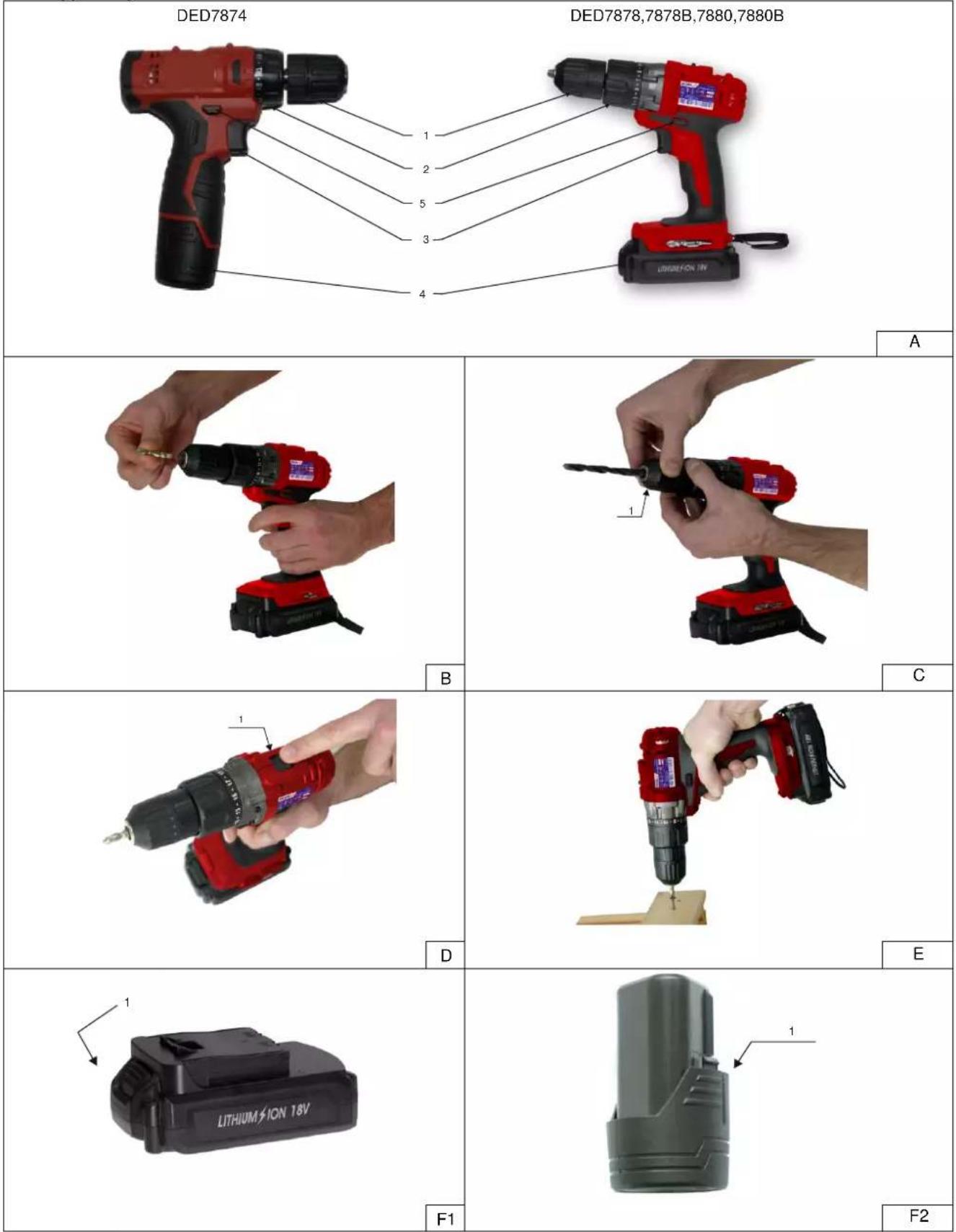

Rys.A: 1.Uchwyt wiertarski urządzenia; 2.Pokrętło nastaw sprzęgła; 3.Włącznik; 4.Bateria; 5.Przełącznik zmiany kierunku obrotów.

Rys. F1, F2: 1. Przycisk zwalniania blokady mocowania akumulatora (F1 - DED7874, F2 - DED7878, 7878B, 7880, 7880B)

3. Przeznaczenie urządzenia

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztalach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi. Urządzenie jest produktem zaprojektowanym do wkręcania i wiercenia w metalach, ceramicznych materiałach budowlanych, wszelkiego typu drewnach, materiałach drewnopochodnych jak: sklejka, płyty wiórowe, itp. odpowiednio do jej wymiarów. Urządzenia wyposażone są w: układ szybkiego zatrzymania wrzeciona w przypadku przeciążenia oraz mechanizm ograniczania siły dokręcania. Elektronarzędzie może współpracować z wieloma końcówkami roboczymi spełniając wiele funkcji (np. pozwala precyzyjnie dokręcać różnego rodzaju śruby i wkręty). Sposób postępowania szczegółowo opisano w dalszej części Instrukcji.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy". System mocowania przystosowany jest do współpracy z narzędziami wyposażonymi w chwyt walcowy lub sześciokątny (Opis w części "Zalecane narzędzia"). Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługi nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Zakres temperatur ładowania akumulatorów 10 - 30 °C

5.Dane techniczne

Model urządzenia	DED7874	DED7878/7878B	DED7880/DED7880B
Napięcie pracy	12V	14,4V	18V
Uchwyt wiertarski: zakres chwytu	10mm
Prędkość obrotowa	I bieg 0-650obr/minII bieg -	I bieg 0-400obr/minII bieg 0-1350obr/min
Max. Moment obrotowy	20Nm	26Nm	30Nm
Ilość nastaw momentu obrotowego	21+1
Poziom drgań mierzony na rękojeści	<2,5m/s2
Niepewność pomiaru K_D	1,5m/s2
Emisja hałasu:

Poziom ciśnieniadźwięku L_pA	<70dB(A)
Poziom mocydźwięku L_wA	<80dB(A)
Niepewnośćpomiarowa K_1pA , K_1wA	3dB
Masa (z ładowarką)	1,1kg	1,3kg	1,4kg
Światło robocze LED	tak
Akumulator:
Pojemność	1500mAh
Rodzaj akumulatora	Li-Ion
Stopleń ochronyprzed dostępembezpośrednim	IP 20

Informacja na temat halasu i drgań.

Emisja hałasu została określona zgodnie z EN 60745, wartości podano powyżej w tabeli.

! UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Wartość łączona drgań a, oraz niepewność pomiaru określono zgodnie z normą EN 60745 i podano w tabeli

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone ale nie jest używane do pracy.

6. Przygotowanie do pracy

! UWAGA

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Pierwsze użycie wiertarko-wkrętarki, robocze ładowanie akumulatorów

Upewnić się czy napięcie sieci zasilającej odpowiada wartości podanej na tabliczce znamionowej ładowarki. Ładowarkę włączyć do gniazdka zasilającego 230V 50Hz.

Urzadzenie DED7878, 7878B, 7880 oraz 7880B wyposażone jest w ładowarkę szybkiego ładowania. Ładowanie powinno trwać około 1 godziny. Wkrętarko wiertarka DED7874 wyposażona jest w ładowarkę wolną ładowanie akumulatora trwa 3-5H.

W czasie ładowania ładowarka i bateria wydielają znaczne ilości ciepła przez co nagrzewają się. Jest to zjawisko normalne. Ładowarki nie należy pozostawiać bez nadzoru w trakcie ładowania. Akumulatory Li-ion, powinny być ładowane często i jak najszybciej po rozładowaniu. Akumulatory Li-ion można ładować w dowolnym momencie. Nie mają efektu pamięci, nie trzeba więc przed naładowaniem rozładowywać jej do końca

! UWAGA

Akumulator osiągnie pełne własności użytkowe po 5-ciu cyklach ładowania i całkowitego rozładowania. Aby

zapewnić odpowiednią trwałość akumulatora należy przeprowadzać jego ładowanie co najmniej raz na dwa miesiące.

Ładowanie prowadzić w temperaturze pokojowej.

Po zakończeniu ładowania odłączyć ładowarkę od sieci 230V, następnie odłączyć włyk ładowarki od gniazda akumulatora.

DED7874, DED7878, DED7878B, DED7880, DED7880B

Ładowarka sygnalizuje włączenie poprzez zapalenie się czerwonej diody. Wsunąć bolec wtyku ładowarki w gniazdo akumulatora. Ładowanie rozpocznie się automatycznie. Sygnalizowane jest czerwonym światłem lampki na przednim panelu ładowarki. Po zakończeniu ładowania czerwona lampka kontrolna gaśnie, a zapala się zielona lampa oznaczająca pełne naładowanie baterii. Wówczas należy odłączyć ładowarkę od gniaż

7. Włączanie urządzenia

Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu (rys. A 4). Urządzenie jest gotowe do pracy.

Każdy model elektronarzędzia wyposażony jest w uchwył wiertarski szybkiego mocowania i przeznaczony jest do współpracy z narzędziami o chwycie walcowym lub sześciokąlnym. Nie należy mocować narzędzi o chwycie innym niż wymienione (np. typu SDS).

Włącznik urządzenia znajduje się w rękojeści elektronarzędzia (rys. A 3). Lekkie naciśnięcie uruchamia małe obroty a zwiększony nacisk powoduje wzrost prędkości obrotowej wrzeciona urządzenia (do wartości maksymalnej). Nad włącznikiem znajduje się przełącznik zmiany kierunku obrotów (rys. A 5). Przesunięty w skrajne położenia powoduje zmianę kierunku obrotów a ustawiony w położeniu centralnym powoduje zablokowanie włącznika, uniemożliwiając przypadkowe uruchomienie.

Tuż za uchwytem wiertarskim w osi obrotu znajduje się pokrętło nastaw momentu obrotowego (siły dokręcania) (rys.A 2). Na pokrętle zaznaczono rosnącymi liczbami rosnące wartości nastaw momentu obrotowego (siły dokręcania). W górnej części narzędzia znajduje się dwu-położeniowy przełącznik biegu (rys.D dotyczy DED7878, DED7878B, DED7880 i DED7880B). Służy do przełączania biegu wrzeciona. Narzędzie posiada dwa biegi: 1 bieg w zakresie prędkości 0 - 400 obr/min, 2 bieg w zakresie prędkości 0 - 1350 obr/min. Próby pracy bez obciążenia należy wykonywać tylko wtedy, kiedy elektronarzędzie jest skierowane w dół.

8. Użytkowanie urządzenia

Funkcja: WKREÇANIE

Wkręcanie wkrętów. Zamocować w uchwycie wiertarskim (rys. A 1) końcówkę do mocowania bitów (do uchwytu wsuwamy część sześciokątną). Pierścień regulujący moment zadziałania sprzęgła (rys. A 2) przekręcamy w prawo w kierunku najmniejszych wartości. Po włożeniu odpowiedniej końcówki wkręcamy wkręt. Jeżeli siła dokręcania jest za mała (sprzęgło zadziała przed odpowiednim zagłebieniem się wkrętu) należy przerwać pracę i przestawić pierścień na wyższą wartość, dokręcić wkręt. Zwiększanie siły należy powtarzać, aż wkręt znajdziże się we właściwym miejscu. Kolejno wkręcane wkręty będą dokręcane z tą samą siłą. Odkręcanie wymaga przestawienia przełącznika kierunku obrotów na obroty lewe. Pokrętło funkcji przekręcamy w lewo (wartości maksymalne, albo pozycja wiercenie). Dla funkcji dokręcania zaleca się ustawienie przełącznika biegów w położenie 1 biegu (rys. D 1 dotyczy DED7878, DED7878B, DED7880 i DED7880B) tj w zakresie 0 - 400 obr/min. Funkcja: WIERCENIE (bez udaru)

Pokrętło funkcji ustawić w pozycji wiercenie. Zamocować wiertło w uchwycie wiertarskim (rys.C 1). Wiercenie rozpoczynać od małych prędkości obrotowych. Kiedy wiertło nieco się zagłębi w otworze zwiększyć prędkość. Dla średnic wiertel do 5 mm stosować wyższe prędkości obrotowe.

W czasie intensywnego użytkowania wiertarko-wkrętarki zasobnik z akumulatorem może się rozgrzewać do temperatury ok 40 0 C. Nie stanowi to żadnego zagrożenia. Dla funkcji wiercenie zaleca się ustawienie przełącznika biegów w położenia 2 biegu (rys. D 1 dotyczy DED7878, DED7878B, DED7880 i DED7880B) tj. w zakresie 0 - 1350 obr/min. Od frontu wkrętarka wyposażona jest w lampkę LED która oświetła miejsce pracy.

9. Bieżące czynności obsługowe

UWAGA

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Regularnie oczyszczać całe elektronarzędzie, szczególną uwagę poświęcając na oczyszczenie otworów wentylacyjnych elektronarzędzia. Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko rozładowywania nie należy przechowywać akumulatora kompletnie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu. Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność.

Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.

W razie konieczności wysyłki wkrętarki do serwisu celem dokonania naprawy, należy zabezpieczyć ją przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki

Sposób demontażu akumulatora

W celu demontażu akumulatora, należy chwycić wiertarko-wkrętarkę za rękiżeć, a następnie wcisnąć przycisk zwalniający znajdujący się w przedniej/bocznej części baterii. Wysunąć akumulator z rękijeści wiertarko-wkrętarki (rys. F). W celu zamontowania akumulatora, należy wsunąć akumulator w rękijeść wiertarko-wkrętarki, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.

Zamocowanie, wymiana narzędzia roboczego

Wszystkie modele wiertarko-wkrętarek wyposażone są w uchwyty wiertarskie szybkiego mocowania. Po zamocowaniu narzędzia należy upewnić się czy narzędzie robocze zostało prawidłowo zamocowane: ułożyć elektronarzędzie poziomo, spróbować wysunąć zamocowaną końcówkę. Jeżeli nie daje się wysunąć zostało prawidłowo zamocowane.

Konserwacja urządzenia

Konserwacja obejmuje czynności obsługowe wkrętarki wraz z osprzętem tj. akumulatorem i ładowarką.

Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do sieci zasilającej. Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpieniem do czynności konserwacyjnych ładowarkę należy wyłączyć, odłączyć wtyczkę zasilającą z gniazda sieciowego, a akumulator wysunąć z gniazda wkrętarki.

Konserwacja wkrętarki polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego. Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.

Przechowywanie i transport

Gdy urządzenie nie jest użytkowane, należy przechowywać je odlączone od żródła zasilania, poza zasięgiem dzieci, w suchym i przewiewnym miejscu. Urządzenie oraz inne elementy wymienione w kompletacji należy transportować w miarę możliwości w oryginalnym opakowaniu, w sposób nienarażający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk mogący skutkować

uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

⚠ UWAGA Upewnić się, czy w strefie wiercenia nie ma przewodów elektrycznych pod napięclem, rur, innych przewodów infrastruktury budynku mieszkalnego. Jeżeli istnieje podejrzenie, lub też złokalizujemy przewody w pobliżu strefy wiercenia należy bezwzględnie odłączyć obwody od sieci zasilającej.

10. Części zamienne i akcesoria

Zalecane akcesoria:

Wiertarko-wkrętarki DEDRA można wyposażć w każde narzędzie (końcówkę roboczą) z chwytem walcowym lub sześciokątnym, przystosowane są do współpracy ze wszystkimi ogólnie dostępnymi amatorskimi i profesjonalnymi wiertami(do wierceń w drewnie, betonie i metalach), końcówkami do wkręcania, różnorodnego typu przystawkami itp. Prosimy stosować się do zaleceń producenta końcówek roboczych.

Do modelu DED7874 można dokupić:

DED78745 Akumulator Litowo-Jonowy

DED78746 Ładowarka wolnego ładowania

Do modelu DED7878 i DED7878B można dokupić:

DED78785 Akumulator Litowo-Jonowy

DED78786 Ładowarka szybkiego ładowania

Do modelu DED7880 i DED7880B można dokupić:

DED78805 Akumulator Litowo-Jonowy

DED78806 Ładowarka szybkiego ładowania

Uwagi końcowe:

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer seryjny urządzenia umieszczony na jej obudowie. Prosimy opisać uszkodzoną część, podając orientacyjny termin zakupu urządzenia.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu(sprzedawca zobowiązany jest przyjąć reklamowany produkt),albo przesłać do Serwisu Centralnego DEDRA- EXIM. Adres podany w Karcie Gwarancyjnej. Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11.Samodzielne usuwanie usterek

! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Wiertarko-wkrętarka nie działa	Uszkodzony włącznik Rozładowany akumulatorŻle zamontowany akumulator	Przekazać urządzenie do serwisuNaładować akumulatorZamocować poprawnie
Wiertarko-wkrętarka rusza z trudem	Rozładowany akumulatorPrzekroczone dopuszczalne parametry pracy	Naładować prawidłowo akumulatorZmniejszyć obciążenie elektronarzędzia
Silnik przegrzewa się	Ząpchane otwory wentylacyjnePrzekroczone dopuszczalne parametry pracyZbyt dużo docisk narzędzia	Oczyścić otwory Wyłączyć elektronarzędzie, odłożyć pracę na czas całkowitego ostygnięcia wiertarko-wkrętarkiZmniejszyć obciążenie elektronarzędzia

12. Kompletacja urządzenia

Kompletacja:

DED7874: 1. Wiertarko-wkrętarka, 2. Ładowarka wolna, 3. Akumulator

DED7878/7880: 1. Wiertarko-wkrętarka, 2. Ładowarka szybka, 3. Akumulator, 4. Walizka transportowa

DED7878B/7880B: 1. Wiertarko-wkrętarka, 2. Ładowarka szybka, 3. Akumulator, 4. Walizka transportowa

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udziela dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania

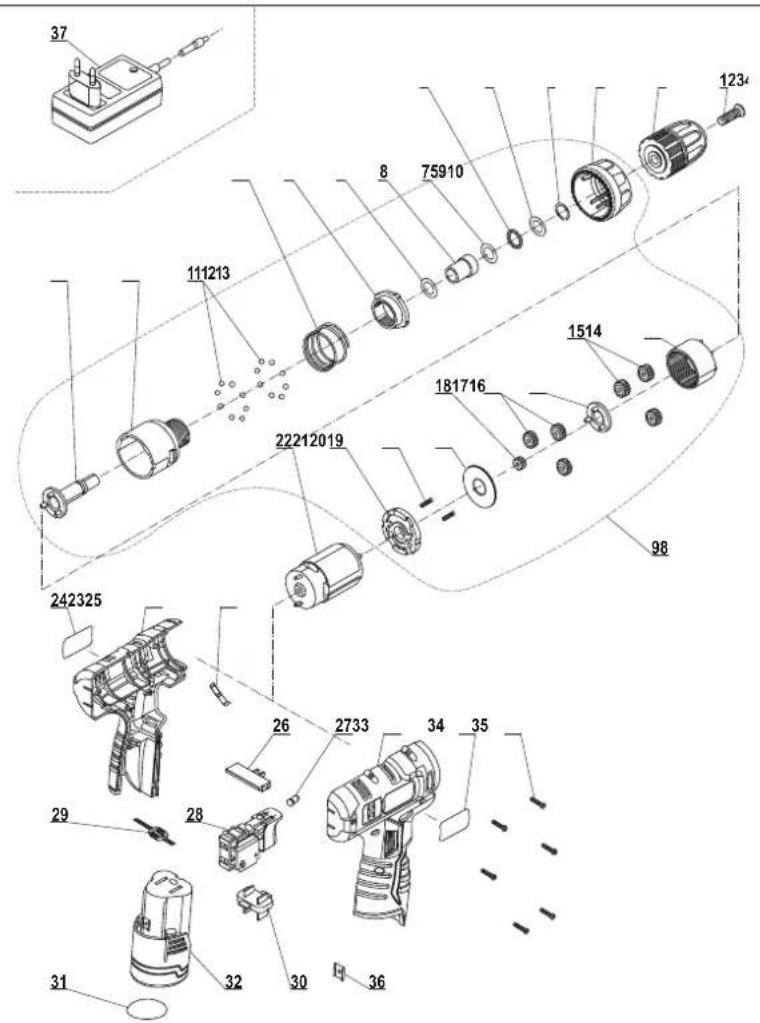

14.Wykazczęści do rysunku złożeniowego

DED7874

Numer	Nazwa części
1	Śruba
2	Uchwyt wiertarski
3	Osłona sprzęgła
4	Pierścień zegera
5	Uszczelka
6	Łożysko kulkowe
7	Uszczelka
8	Osłona wałka
9	Nakrętka przekładni
10	Sprężyna sprzęgła
11	Stalowe kółki
12	Obudowa przekładni
13	Walek
14	Wewnętrzny pierścień przekładni
15	Tryby przekładni planetarnej
16	Jazmo układu planetarnego
17	Tryby przekładni planetarnej
18	Tryb napędowy
19	Pokrywa przekładni planetarnej
20	Śruba
21	Wspornik silnika
22	Silnik
23	Lewa część obudowy
24	Etykieta
25	Pozycjoner sprzęgła
26	Przełącznik obrotów
27	Dioda LED
28	Włącznik
29	Filtr
30	Złącze
31	Etykieta
32	Akumulator
33	Prawa część obudowy
34	Etykieta
35	Śruba
36	Spinka
37	Ładowarka
98	Przekładnią planetarna

DED7878. DED7878B

Numer	Nazwa części
1	Śruba
2	Uchwyt wiertarski
3	Osłona sprzęgła
4	Nakrętka przekładni
5	Sprężyna sprzęgła
6	Uszczelka
7	Piny planetarne
8	Walek
9	Łożysko
10	Obudowa przekładni
11	Piny ustalające
12	Łożysko
13	Pierścień zegera
14	Wewnętrzny pierścień przekładni
15	Uszczelka
16	Jażmo układu planetarnego
17	Tryby układu planetarnego
18	Jażmo układu planetarnego
19	Tryby układu planetarnego
20	Nit
21	Obudowa przekładni prędkości
22	Pierścień zmiany prędkości
23	Jażmo układu planetarnego
24	Tryby układu planetarnego
25	Wewnętrzny pierścień przekładni
26	Uszczelka
27	Tryb napędowy
28	Śruba
29	Wspornik silnika
30	Śilnik
31	Przełącznik biegów
32	Sprężyna
33	Sprężyna
34	Etykieta
35	Lewa część obudowy
36	Pozycjoner sprzęgła
37	Przełącznik obrotów

38	Włącznik
39	Dioda LED
40	Złącze
41	Filtr
42	Prawa część obudowy
43	Etykieta
44	Sruba
45	Akumulator
46	Etykieta
47	Ładowarka
98	Przekładnia planetarna

DED7880, DED7880B

Numer	Nazwa części
1	Śruba
2	Uchwyt wiertarski
3	Osłona sprzęgła
4	Nakrętka przekładni
5	Sprężyna sprzęgła
6	Uszczelka
7	Piny planetarne
8	Wałek
9	Łożysko
10	Obudowa przekładni
11	Piny ustalające
12	Łożysko
13	Pierścień zegera
14	Wewnętrzny pierścień przekładni
15	Uszczelka
16	Jażmo układu planetarnego
17	Tryby układu planetarnego
18	Jażmo układu planetarnego
19	Tryby układu planetarnego
20	Nit
21	Obudowa przekładni prędkości
22	Pierścień zmiany prędkości
23	Jażmo układu planetarnego
24	Tryby układu planetarnego
25	Wewnętrzny pierścień przekładni
26	Uszczelka
27	Tryb napędowy
28	Śruba
29	Wspornik silnika
30	Silnik
31	Przełącznik biegów
32	Sprężyna
33	Sprężyna
34	Etykieta
35	Lewa część obudowy
36	Pozycjoner sprzęgła
37	Przełącznik obrotów
38	Włącznik
39	Dioda LED
40	Złącze
41	Filtr
42	Prawa część obudowy
43	Etykieta
44	Śruba
45	Akumulator
46	Etykieta
47	Ładowarka
98	Przekładnia planetarna kpl.

Karta gwarancyjna

na

WIERTARKO-WKRETARKA

Nr katalogowy: DED7874/7878/7878B/7880/7880B

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ......

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe

z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

1. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta.

W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

1. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Wiertarko-wkretarkaDED7874/7878/7878B/7880/7880B	24 miesiące, licząc od datyzakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Akumulator	6 miesięcy

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprze przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia.

23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwołcznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ

Obsah

z o.o. ul. 3 Maja 8, 05-800 Pruszków, Polsko.
