Typ produktu	Przecinarka do płytek akumulatorowa
Model	DED6900
Napięcie akumulatora	18 V prądu stałego
Średnica tarczy	110 mm
Średnica otworu	22,2 mm
Prędkość obrotowa na biegu jałowym	3800 min⁻¹
Klasa ochronności	IPX4
Maksymalna głębokość cięcia (proste)	24 mm
Maksymalna głębokość cięcia (ukośne)	16 mm
Poziom ciśnienia akustycznego	97,2 dB(A)
Poziom mocy akustycznej	105,76 dB(A)
Waga (bez akumulatora)	3,4 kg
Seria akumulatora	SAS+ALL (Li-Ion)
Tryb pracy	Cięcie na mokro (zbiornik na wodę)
Prowadnice	Prowadnica wzdłużna, kątownik
Kąt fazowania	22,5° i 45°
Zawartość zestawu	Maszyna, prowadnica wzdłużna, kątownik, osłona tarczy, 2 klucze
Konserwacja	Przed konserwacją wyjąć akumulator; czyścić wilgotną szmatką
Bezpieczeństwo	Nie usuwać osłon ochronnych; zalecane stosowanie ochronników słuchu
Części zamienne i naprawy	Poprzez serwis Dedra Exim (www.dedra.pl)

Często zadawane pytania - DED6900 DEDRA

Jak ładować akumulator?

Akumulator ładuje się za pomocą ładowarki z serii SAS+ALL. Ładowarka nie jest dołączona do zestawu. Należy ładować akumulator w temperaturze od 10 do 30°C.

Czy piłę można używać na sucho?

Nie, piła jest przeznaczona wyłącznie do cięcia na mokro z użyciem wody. Praca na sucho może prowadzić do przegrzania i uszkodzeń.

Jaki rozmiar tarczy jest dozwolony?

Dozwolone są tylko tarcze tnące o średnicy 110 mm i średnicy otworu 22,2 mm. Stosowanie pierścieni redukcyjnych jest niedozwolone.

Jak wymienić tarczę tnącą?

Wyjmij akumulator. Odkręć śrubę osłony tarczy i zdejmij ją. Usuń regulowany stół roboczy i wkład stołu. Odkręć nakrętkę, zdejmij pierścień dociskowy i wymień tarczę. Złóż wszystko w odwrotnej kolejności.

Dlaczego piła nie działa?

Sprawdź połączenie akumulatora i jego stan. Jeśli przełącznik jest uszkodzony lub szczotki są zużyte, oddaj urządzenie do serwisu.

Jak czyścić i konserwować piłę?

Wyjmij akumulator. Regularnie czyść urządzenie wilgotną szmatką, zwłaszcza otwory wentylacyjne. Po każdym użyciu opróżnij i osusz zbiornik na wodę.

Czy piłę można używać do cięcia metalu?

Nie, piła jest przeznaczona tylko do płytek ceramicznych, kamienia naturalnego i sztucznego. Nie używaj tarcz do metalu, drewna ani płyt gipsowo-kartonowych.

Jaka ochrona słuchu jest wymagana?

Poziom ciśnienia akustycznego wynosi 97,2 dB(A). Zaleca się noszenie odpowiednich ochronników słuchu, aby uniknąć uszkodzenia słuchu.

Jak długo wytrzymuje akumulator na jednym ładowaniu?

Czas pracy akumulatora zależy od użytkowania. Zaleca się przechowywanie akumulatora w stanie częściowo naładowanym (ok. 40%) i ładowanie go przed całkowitym rozładowaniem.

Gdzie mogę uzyskać części zamienne lub serwis?

Części zamienne i naprawy są realizowane przez serwis Dedra Exim. Dane kontaktowe i adresy serwisowe znajdują się na www.dedra.pl.

INSTRUKCJA OBSŁUGI DED6900 DEDRA

Akumulatorowa przecinarka do płytek Instrukcja obsługi z kartą gwarancyjną

LV

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obsługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone tym symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

Urządzenie z linii SAS+ALL zostało

zaprojektowane do pracy tylko z ładowarkami i

akumulatorami linii SAS+ALL.

Akumulator Li-lon i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i

ładowarek innych niż dedykowanych do urządzenia spowoduje utratę praw gwarancyjnych

2. Opis urządzenia

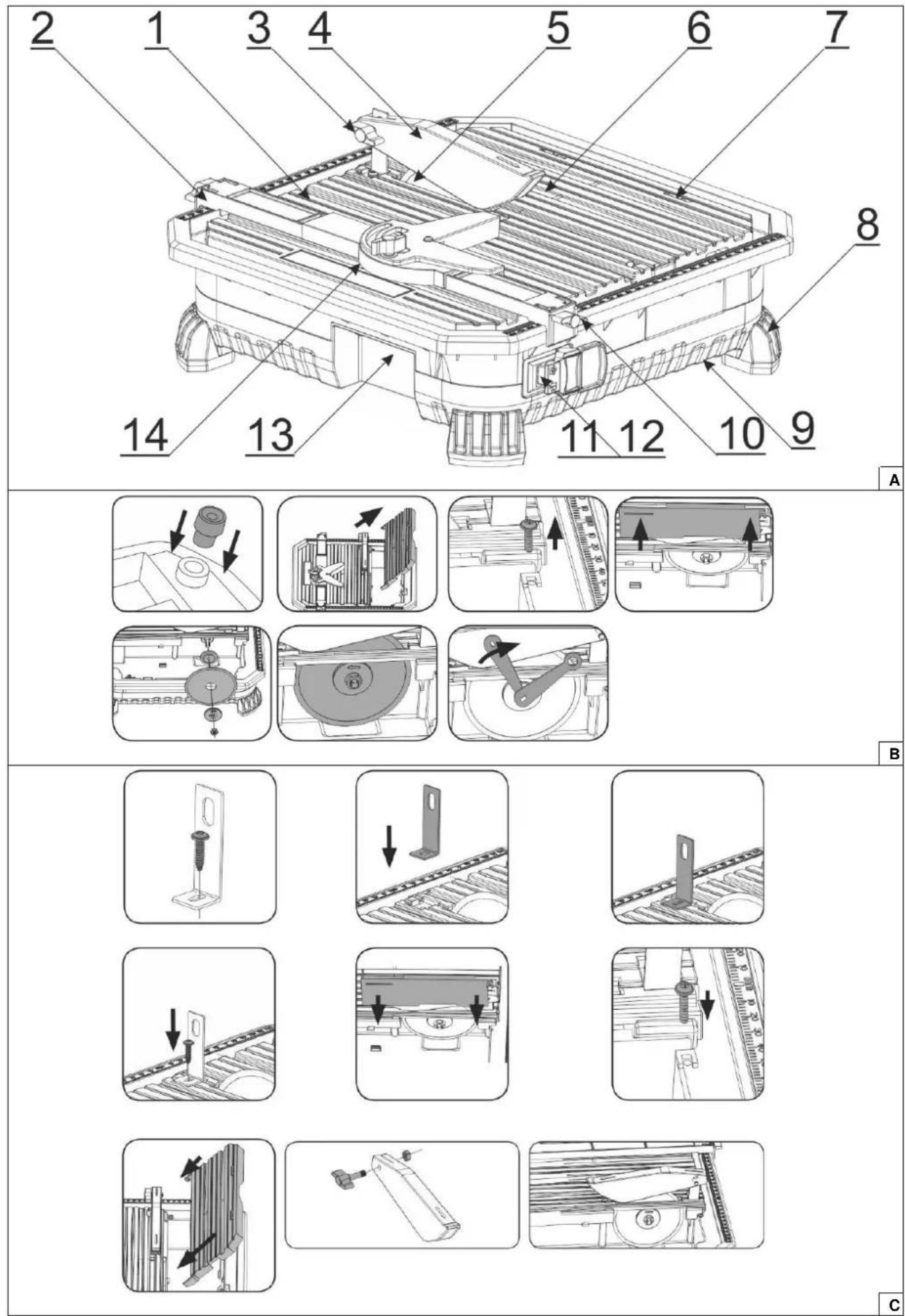

Rysunek A: 1. Blat roboczy, 2. Prowadnica, 3 Mocowanie osłony tarczy, 4. Osłona tarczy, 5. Tarcza tnąca, 6. Wkładka w blacie roboczym, 7. Blat roboczy regulowany, 8. Nóżki, 9. Podstawa, 10. Mocowanie prowadnicy, 11. Włącznik, 12. Wyłącznik, 13. Gniazdo akumulatora, 14. Przymiar kątowy,

3. Przeznaczenie urządzenia

Akumulatorowa przecinarka przeznaczona jest do cięcia małych i średnich płytek ceramicznych, ściennych lub podłogowych, a przy zastosowaniu odpowiedniej tarczy do kamienia naturalnego i

sztucznego. Przecinarka przystosowana jest do pracy na mokro z użyciem wody. Dzięki temu w czasie pracy znacznie ograniczono rozprzestrzenianie się pyłu. Przecinarka pozwala wykonać operacje, które szczegółowo opisane zostały w dalszej części Instrukcji.

Dopuszcza się wykorzystanie urządzenia w pracach remontowobudowlanych, warsztatach naprawczych, pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunkach pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Niedopuszczalne jest montowanie tarcz przeznaczonych do cięcia innych materiałów (metale, drewno, płyty gipsowo-kartonowe itp.). Nie stosować tarcz segmentowych. Zabronione jest również cięcie innych materiałów, niż wymienionych w punkcie 3. Przeznaczenie urządzenia.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w Instrukcji Obsługi będą traktowane za bezprawne i spowodują natychmiastową utratę Praw Gwarancyjnych.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych a Deklaracja Zgodności traci ważność.

Stosować tylko wewnątrz pomieszczeń. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie wystawiać na temperaturę pow. 40°C.

1. Dane techniczne

Model urządzenia	DED6900
Napięcie pracy [V]	18 d.c.
Średnica tarczy [mm]	110 x 22,2
Prędkość obrotowa n_0 [min-1]	3800
Stopień ochrony przed dostępem bezpośrednim	IPX4
Maksymalna grubość wzdłużnie ciętej płytki [mm]	24
Maksymalna grubość fazowania [mm]	16
Emisja hałasu:
Poziom ciśnienia dźwięku LPA [dB(A)]	97,2
Poziom mocy dźwięku L_wa [dB(A)]	105,76
Niepewność pomiarowa K [dB(A)]	3
Masa (bez akumulatora i ładowarki) [kg]	3,4

Informacja na temat drgań i hałasu.

Emisja hałasu została określona zgodnie z EN 62841-1, wartości podano powyżej w tabeli.

! UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków

ochrony słuchu!

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

! UWAGA

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować sący się z urządzenia, akumulatora i ładowarki. In akumulatorów i ładowarek jest zabronione.

zestaw, składający się z urządzenia, akumulatora i ładowarki. Stosowanie innych akumulatorów i ładowarek jest zabronione.

⚠ UWAGA

Wszystkie czynności obsługowe, należy przeprowadzać przy odłączonym od urządzenia

akumulatorze.

Sprawdzić czy ruchome elementy i osłona narzędzia roboczego nie są uszkodzone.

Czynności wstępne:

1. zakładanie tarczy (rys. B)
2. wcisnąć gumowe nóżki w otwory w podstawie przecinarki
3. zdjąć blat regulowany
4. zdjąć wewnętrzną osłone tarczy
5. na wrzeciono przecinarki nałożyć tarczę tnącą, dokręcić dołączonymi kluczami
6. montaż osłony tarczy (rys. C)
7. dokręcić blaszkę montażową osłony tarczy
8. założyć wewnętrzną osłonę tarcz
9. nałożyć blat regulowany
10. zamontować osłone tarczy na blaszkę montażową

! UWAGA

Nie demontować osłony narzędzia roboczego.

Praca ze zdemontowanymi elementami odpowiedzialnymi za bezpieczeństwo pracy jest absolutnie zabroniona.

Obracając tarczę upewnić się, czy układ napędowy nie jest zablokowany, oraz czy tarcza nie wchodzi w kontakt z jakimkolwiek elementem stołu. Sprawdzić czy tarcza jest sprawna (bez śladów pęknięć lub innych uszkodzeń) oraz czy nie jest poluzowana w uchwycie. W razie potrzeby dokrecić.

Osłońę tarczy tnącej zamocować luźno, tak aby jej śruba mocująca mogła swobodnie przemieszczać się w pionowej prowadnicy w jej mocowaniu, ale żeby niemożliwe było również jej wykręcenie się z nakrętki pod wpływem drgań. Napelnić wodą zbiornik wody chłodzącej tak, aby jej poziom sięwał znacznika na wewnętrznej stronie zbiornika (rys. D). W przypadku zbyt dużej ilości włanej wody zbiornik będzie opróżniany przez otwór przelewowy.

Montaż prowadnicy

Poluzować śruby zaciskowe, a prowadnicę równoległą ustawić na żądany wymiar. Skala umieszczona po obu stronach na powierzchni stołu roboczego ułatwia to zadanie. Zablokować śruby zaciskowe.

7. Włączanie urządzenia

Do gniazda akumulatora wsunąć akumulator z serii SAS+ALL aż do zatrzaśnięcia się blokady akumulatora.

Włącznik przecinarki znajduje się z przodu urządzenia. W celu uruchomienia przecinarki należy wcisnąć zielony przycisk, oznaczony „I”. W ramach testu należy uruchomić urządzenie bez obciążenia, na co najmniej jedną minutę, po upewnieniu się, że działa prawidłowo, można przystąpić do pracy.

Aby wyłączyć urządzenie, należy wcisnąć czerwony przycisk, oznaczony jako „O”. Konstrukcja włącznika pozwala również na awaryjne wyłączenie urządzenia poprzez zastosowanie pierwszeństwa wyłączania. Aby wyłączyć przecinarkę awaryjnie, należy dłonią uderzyć w wyłącznik.

8. Użytkowanie urządzenia

Przed rozpoczęciem cięcia najpierw należy uruchomić urządzenie i pozwolić na osiągnięcie przez tarczę maksymalnych obrotów.

Ciecie równoległe (rys. E)

Po ustawieniu na żądany wymiar prowadnicy dosunąć płytkę do prowadnicy, a następnie łagodnym ruchem dosunąć płytkę do tarczy (nie uderzać o wirująca tarczę). W czasie cięcia płytkę dociskać niewielką siłą. Wartość jej tak dobieramy, by diamentowa tarcza tnąca tylko w niewielkim stopniu zmniejszała swą prędkość obrotową w stosunku do biegu bez obciążenia.

Prawą ręką prowadzić płytkę wzdłuż prowadnicy równoległej. Kciukami obu rąk popychać płytkę za jej krawędź.

Ciecie płytek kwadratowych wzdłuż przekątnej (rys. F)

Przecinarka umożliwia przecinanie płytki kwadratowej wzdłuż przekątnej. Do tego celu należy wykorzystać pozycjoner do cięcia płytek wzdłuż przekatnej.

Ustawić stół w pozycji "poziomo", poluzować zaciski prowadnicy równoległej. Założyć pozycjoner opierając go o bok prowadnicy równoległej, wsunąć płytkę w pozycjoner. Zestawem złożonym z płytki, pozycjoneria i prowadnicy równoległej tak manewrować, by naroże płytki znalazłę się przy wieńcu diamentowym piły. Na obu skalach stołu roboczego prowadnica równoległa musi pokazywać te same wartości. W przeciwnym razie cięcie nie zakończy się w przeciwegłym narożu płytki. Dokręcić prowadnicę za pomocą pokręteł. Włączyć przecinarkę. Prowadzić płytkę tak, jak przy cięciu prostym. Opisaną operację można wykonywać tylko na małych płytkach. Pozycjoner można wykorzystać również do cięcia płytek pod innymi kątami.

Fazowanie płytek pod kątem 22,5 oraz 45 stopni (rys. G)

! UWAGA

Przecinarka umożliwia fazowanie krawędzi, jednak nie jest możliwe przecinanie płytek z owaniem.

Dzięki regulacji części blatu roboczego możliwe jest fazowanie płytek pod kątem 22,5 lub 45 stopni. W celu dokonania operacji fazowania należy przygotować przycięta na wymiar płytkę. Podnieść regulowaną część blatu roboczego i za pomocą podpórek ustawić blat pod kątem 22,5 lub 45 stopni. Uruchomić przecinarkę. Przycięta płytkę położyć na regulowanej części blatu roboczego i dokonać fazowania.

9. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności obsługowe, należy przeprowadzać przy odłączonym od urządzenia

Regularnie oczyszczać całe urządzenie, szczególnie uwagę poświęcając na oczyszczenie otworów wentylacyjnych elektronarzędzia.

Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko samoistnego rozładowywania nie należy przechowywać akumulatora całkowicie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu. Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność.

Ładowanie akumulatora opisane jest w instrukcji do akumulatora i ładowarki z linii SAS+ALL.

Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.

W razie konieczności wysyłki urządzenia do serwisu celem dokonania naprawy, należy zabezpieczyć ją przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki

Sposób demontażu akumulatora

W celu demontażu akumulatora, należy wcisnąć przycisk zwalniający znajdujący się w przedniej części baterii. Wysunąć akumulator z gniazda. W celu zamontowania akumulatora, należy wsunąć akumulator w gniazdo, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.

Konserwacja urządzenia

Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do źródła zasilania.

Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpieniem do czynności konserwacyjnych akumulator należy wysunąć z gniazda urządzenia.

Konserwacja urządzenia polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego.

Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.

Wymiana tarczy (rys. H)

W celu wymiany tarczy należy zdemontować część blatu roboczego, wkładkę w stole oraz osłony tarczy. W pierwszej kolejności należy odkręcić wkręt osłony tarczy i zdjąć osłone. Następnie odkręcić wkręty montażowe ruchomej części blatu i zdemontować blat, odkręcić wkręty montażowe wkładki w blacie i zdemontować ją. Wyłać wodę ze zbiornika. Poniżej blatu tarcza chroniona jest dodatkową osłone. W celu jej demontażu należy odkręcić wkręt montażowy, a następnie przesunać wkładkę i wyłąć ją z prowadnicy. Odkręcić nakrętkę, zdjąć pierścień dociskowy, zdjąć tarczę. Założyć nową tarczę.

Zmontować urządzenie w odwrotnej kolejności

Stosować tarcze o średnicach dopuszczonych w danych technicznych. Nie stosować pierścieni redukujących średnicę otworu.

Przed każdym uruchomieniem:

Sprawdzać czy otwory wentylacyjne urządzenia nie są zasłonięte lub zabrudzone. W razie konieczności oczyścić wilgotną ściereczką/przedmuchać sprężonym powietrzem.

Po każdym użyciu:

Odłączać akumulator, aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia.

Wylać wodę ze zbiornika i dokładnie oczyścić oraz osuszyć zbiornik.

Urządzenie trzymać w miejscu niedostępnym dla dzieci, w miarę możliwości w oryginalnym opakowaniu.

10. Części zamienne i akcesoria

W celu zakupu części zamiennych należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunk złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od

zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa	Akumulator jest złę podłączony lub uszkodzony	Sprawdzić i w razie koniczności popraw podłączenie akumulatora. W przypadku stwierdzenia uszkodzenia akumulatora nie pracuj urządzeniem.
	Uszkodzony włącznik	Wymień włącznik na nowy – przekazać urządzenie do serwisu.
	Zużyte szczotki	Przekazać urządzenie do serwisu.
Czuć zapach spalonej izołacji	Uszkodzony silnik	Przekazać urządzenie do serwisu.
Efektywność pracy bardzo mała	Zużyta tarcza	Wymienić tarczę

12. Kompletacja urządzenia

1. Przecinarka DED6900 – 1 szt. 2. Prowadnica wzdłużna – 1 szt. 3. Przymiar kątowy z kątomierzem – 1 szt. 4. Osłona tarczy – 1 szt. 5. Klucze – 2 szt.

13. Informacja dla użytkowników o pozbywaniu się zużytych urządzeń elektrycznych i elektronicznych (dotyczy użytkowników domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można

wyrzucać razem z innymi odpadami. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się urządzeń w krajach poza Unią Europejską. Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunku złożeniowego (rys. I)

LP	Nazwa części	LP	Nazwa części
1	Szczotkotrzymacz	32	Podstawa
2	Szczotka elektrografitowa	33	Uchwyt pokrętła
3	Sprężyna szczotkotrzymacza	34	Pokrętło
4	Śruba	35	Prowadnica
5	Podkładka sprężynująca	36	Podstawa przymiaru kątowego
6	Osłona silnika	37	Przymiar kątowy
7	Stojan	38	Pokrętło
8	Łożysko	39	Osłona górna
9	Wirnik	40	Wkłada w stole roboczym
10	Łożysko	41	Podstawa osłony tarczy
11	Gniazdo wentylatora	42	Pokrętło
12	Obudowa przekładni	43	Osłona górna tarczy
13	Łożysko	44	Nakrętka mocująca tarczę
14	Seger	45	O-ring
15	Koło zębate odbiorcze	46	Kolek
16	Wrzeciono	47	Osłona górna
17	Łożysko	48	Obudowa panelu sterowania
18	Śruba	49	Osłona
19	Pokrywa filtra	50	Nóżki podstawy
20	Śruba	51	Ramka mocowania włącznika
21	Zaślepka	52	Włącznik ZL-6 18A 60V DC
22	Pierścień oporowy	53	Uszczelka
23	Nóż rozdrabniacza	54	Uszczelniacz
24	Pierścień dociskowy	55	Podkładka
25	Nakrętka mocująca tarczę	56	Podkładka
26	Akumulator	57	Podkładka
27	Wkręty samogwintujące	58	Klucz do odkręcania tarczy
28	Styki akumulatora	59	Osłona
29	Wkręty samogwintujące	60	Wkręty samogwintujące
30	Obudowa gniazda akumulatora	61	Osłona
31	Wkręty samogwintujące

Karta gwarancyjna

na

Akumulatorowa przecinarka do płytek

Nr katalogowy: DED6900 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

......

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
DED6900	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Części i akcesoria	Nie objęte gwarancją

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym: g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Úwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

(tykajúce są domácností)
