KS-3005 - Urządzenie grzewcze Concept - Bezpłatna instrukcja obsługi

Typ	Nagrzewnica
Marka	Concept
Model	KS-3005
Napięcie	230 V ~ 50 Hz
Moc	2000 W
Poziom hałasu	< 55 dB(A)
Poziomy mocy	750 W / 1250 W / 2000 W
Termostat	regulowany płynnie
Wentylator	osobny przełącznik wentylatora
Montaż	wolnostojący (z nóżkami) lub montaż ścienny
Odstęp bezpieczeństwa (przód/boki)	co najmniej 100 cm od materiałów łatwopalnych
Odstęp bezpieczeństwa (tył)	co najmniej 50 cm
Temperatura wylotu powietrza	> 80 °C (nie dotykać)
Klasa ochronności	nie do użytku na zewnątrz, nie w pomieszczeniach mokrych
Czyszczenie	wilgotna szmatka, bez środków ściernych
Zabezpieczenie przed przegrzaniem	tak (nie zasłaniać)
Zastosowanie	tylko do użytku domowego
Akcesoria	zestaw nóżek, zestaw do montażu ściennego

Często zadawane pytania - KS-3005 Concept

Jak włączyć nagrzewnicę Concept KS-3005?

Podłącz wtyczkę do gniazdka. Ustaw przełącznik mocy na jeden z poziomów: 750 W, 1250 W lub 2000 W. Obróć pokrętło termostatu na żądaną temperaturę. W razie potrzeby włącz wentylator za pomocą osobnego przełącznika wentylatora.

Jakie poziomy mocy ma urządzenie?

Urządzenie oferuje trzy poziomy grzania: 750 W, 1250 W i 2000 W.

Jak ustawić żądaną temperaturę w pomieszczeniu?

Obróć pokrętło termostatu (3) na żądaną temperaturę. Aby ustawić dokładnie: obróć pokrętło na maksimum, włącz ogrzewanie. Gdy temperatura zostanie osiągnięta, powoli obracaj w dół, aż urządzenie się wyłączy. Będzie się włączać i wyłączać automatycznie, aby utrzymać temperaturę.

Czy urządzenie można zamontować na ścianie?

Tak, urządzenie można zamontować na ścianie za pomocą dołączonego zestawu montażowego na ścianie ognioodpornej. Należy zachować minimalne odległości: z boku i z przodu co najmniej 1 m od materiałów łatwopalnych, nad urządzeniem nie umieszczać przedmiotów łatwopalnych. Instrukcja montażu jest szczegółowo opisana w instrukcji obsługi.

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj co najmniej 100 cm od materiałów łatwopalnych, takich jak meble, zasłony, kołdry, papier, odzież itp. Z przodu i z boku 100 cm, z tyłu 50 cm. Kratka wylotowa nagrzewa się bardzo (ponad 80 °C) – nie dotykaj!

Jak czyścić urządzenie?

Przed czyszczeniem odłącz urządzenie od sieci i pozostaw do ostygnięcia. Użyj wilgotnej szmatki. Nie używaj agresywnych środków czyszczących ani twardych przedmiotów. Regularnie czyść kratki wlotowe i wylotowe, aby uniknąć przegrzania. Kurz można usunąć odkurzaczem lub sprężonym powietrzem. Nigdy nie myj urządzenia pod bieżącą wodą ani nie zanurzaj.

Co zrobić, gdy przy pierwszym włączeniu urządzenie pachnie?

Lekki zapach przy pierwszym włączeniu lub po dłuższym nieużywaniu jest normalny i znika po krótkim czasie. Przewietrz pomieszczenie.

Czy urządzenie można używać w łazience?

Nie, urządzenia nie wolno używać w pobliżu pryszniców, wanien, umywalek ani basenów. Nie nadaje się do pomieszczeń mokrych.

Co zrobić, jeśli urządzenie nie działa?

Najpierw sprawdź zasilanie i czy wtyczka jest prawidłowo włożona. Jeśli urządzenie nie działa prawidłowo, zostało upuszczone lub uszkodzone, skontaktuj się z autoryzowanym centrum serwisowym. Nie próbuj samodzielnie naprawiać.

Jak utylizować urządzenie po zakończeniu okresu użytkowania?

Urządzenia nie należy wyrzucać do odpadów domowych. Utylizuj je zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, oddając do punktu zbiórki. Opakowanie (torba PE) nadaje się do recyklingu.

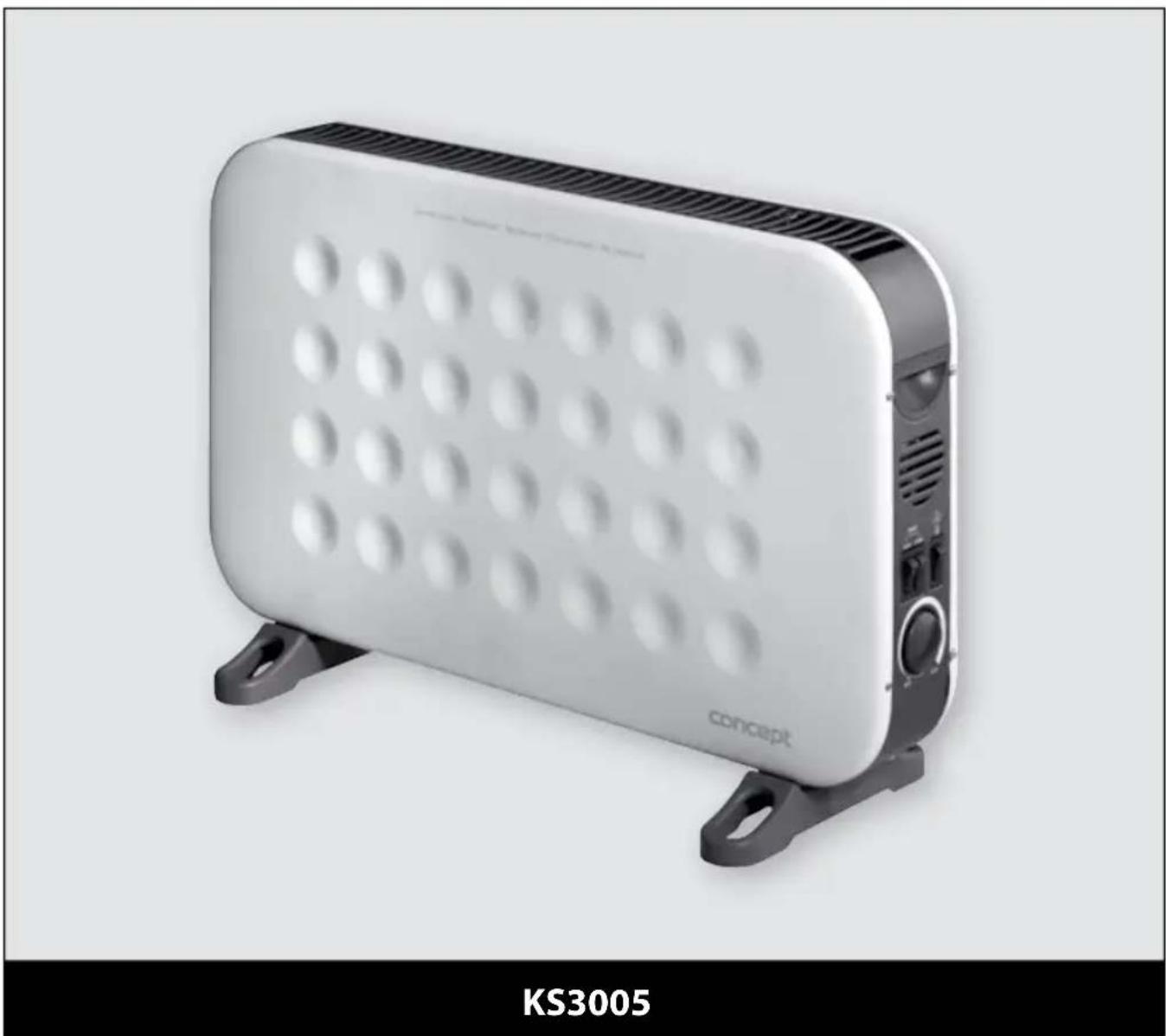

INSTRUKCJA OBSŁUGI KS-3005 Concept

Grzejnik konwektorowy

Konvektori Heat

Convector

Konvektor

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwały się produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Napięcie 230 V ~ 50 Hz
Pobór mocy 2000 W
Głośność urządzenia <	55 dB (A)

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA:

• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom podanym na tabliczce znamionowej urządzenia. Nie wolno podłącać urządzenia do gniazdek rozgałęźnikowych i przedłużaczy.
• Nie wolno używać urządzenia z programatorem, przełącznikiem czasowym lub jakimkolwiek elementu uruchamiającym urządzenie automatycznie, ponieważ w przypadku zakrycia urządzenia lub jego nieprawidłowego umiejscowienia może dojść do powstania pożaru.
• Urządzenie powinno być umieszczone wyłącznie na stabilnych powierzchniach, odpornych na działanie wysokich temperatur, z dala od innych źródeł ciepła.
• Jeżeli urządzenie jest włączone lub podłączone do gniazdka elektrycznego, nie należy pozostawiać go bez nadzoru.
• Przy podłączaniu lub odłączaniu urządzenia od gniazdka sieci elektrycznej pokrętło musi znajdować się w pozycji 0 (urządzenie wyłączone).
• Wyłączając urządzenie z gniazdka nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i za nią pociągnąć.
• Urządzenia nie wolno umieszczać bezpośrednio przy gniazdku elektrycznym.
• Urządzenie musi być umieszczone tak, aby jego wtyczka była zawsze dostępna.
• Należy utrzymywać bezpieczną odległość – minimalnie 100 cm od materiałów palnych, takich jak meble, zasłony, firanki, koce, papier, odzież itp.
• Należy zapewnić odpowiednio dużo miejsca przy kratkach wentylacyjnych (co najmniej 100 cm przed i 50 cm za urządzeniem). Uwaga! W czasie pracy kratka wylotu powietrza osiąga temperaturę ponad 80°C. Nie wolno jej dotykać, niebezpieczeństwo poparzenia.
• Nie należy przenosić włączonego urządzenia.
• Nie wolno dotykać gorącej powierzchni. Należy korzystać z uchwytów i przycisków.
• Należy chronić dzieci oraz osoby nieodpowiedzialne przed korzystaniem z urządzenia. Należy korzystać z urządzenia poza ich zasięgiem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem osoby odpowiedzialnej, zazr obsługą.
• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.
• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.
• Urządzenia nie wolno przykrywać, niebezpieczeństwo przegrzania. Nie wolno używać go do suszenia prania.
• Na urządzeniu nie wolno niczego zawieszać oraz niczego przed nim stawiać.
• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Urządzenie może być używane tylko w pozycji pionowej.
• Nie należy używać urządzenia w pobliżu prysznica, wanny, umywalki lub basenu.
• Nie należy używać urządzenia w środowisku, w którym mogą występować gazy wybuchowe i substancje łatwopalne (rozpuszczalniki, farby, kleje, itd.).

• Przed czyszczeniem jak i po użyciu urządzenie należy wyłączyć, odłączyć z gniazdka elektrycznego i pozostawić do wystudzenia.

• Urządzenie należy utrzymywać w czystości, nie można pozwolić, aby ciała obce przedostały się do środka poprzez otwory w kratkach. Mogą one spowodować zwarcie, uszkodzić urządzenie lub spowodować pożar.

• Do czyszczenia urządzenia nie należy używać substancji szorstkich i chemicznie agresywnych.
• Nie należy używać urządzenia z uszkodzonym przewodem zasilającym lub wtyczką, naprawę us bezzwłocznie zlecić autoryzowanemu serwisowi.
• Jeżeli urządzenie nie pracuje właściwie, upadło, zostało uszkodzone lub zanurzone w cieczy, nie należy go używać. Należy zlecić jego przetestowanie i naprawę autoryzowanemu serwisowi.
• Urządzenia należy używać tylko w pomieszczeniach.
• Produkt jest przeznaczony wyłącznie do użytku domowego, nie nadaje się do wykorzystania komercyjnego.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• Nie wolno zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• W celu umocowania urządzenia do ściany należy użyć wyłącznie oryginalnego zestawu, który znajduje się w opakowaniu urządzenia.
• Urządzenia nie wolno używać w środkach transportu.
• Nie należy podejmować prób samodzielnej naprawy urządzenia. W tym celu prosimy skontaktów autoryzowanym serwisem.

W przypadku nieprzestrzegania wskazówek producenta, ewentualne naprawy, nie będą uznawane jako gwarancyjne.

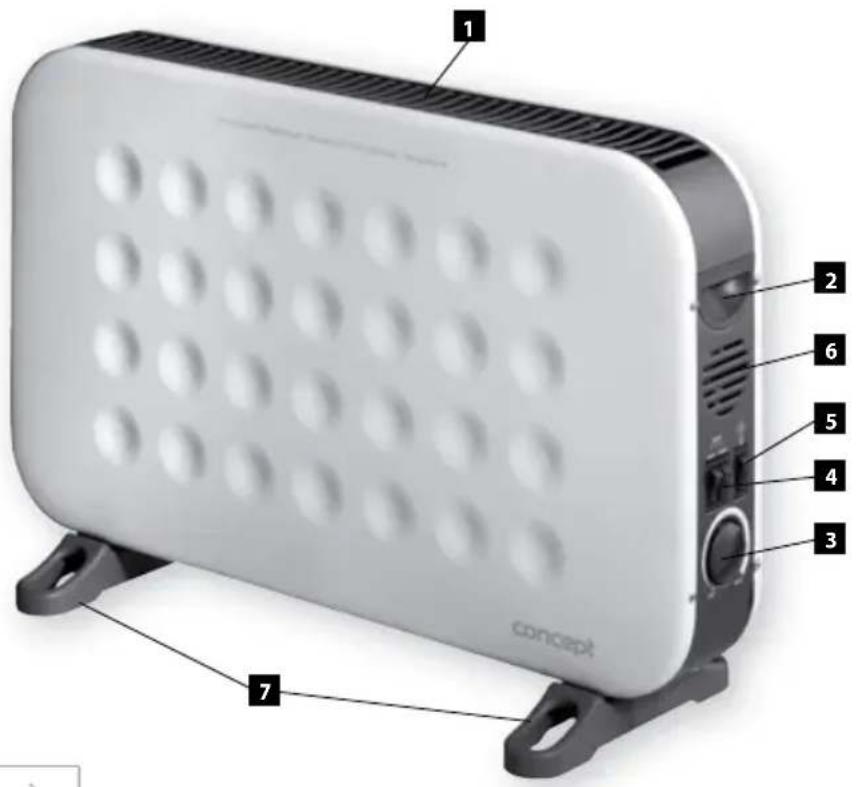

OPIS PRODUKTU

1. Kratka wylotu powietrza
2. Uchwyt do przenoszenia
3. Regulator termostatu
4. Przełącznik mocy
5. Wyłącznik wentylatora
6. Kratka wlotu powietrza
7. Nóżki (według typu montażu)

Akcesoria

A Zestaw do montażu do ściany

Urządzenie nie może być używane bez poprawnie zamontowanych nóżek, lub bez poprawnego montażu do ściany.

a) Sposób użycia urządzenia w pozycji wolnostojącej

Przed pierwszym użyciem grzejnika do jego dolnej części należy przymocować nóżki, które zwiększają jego stabilność i umożliwiają dostęp powietrza do kratki wlotu powietrza.

1. Grzejnik należy umieścić na stabilnej powierzchni (np. na stole).
2. Nóżki należy osadzić na korpusie urządzenia.

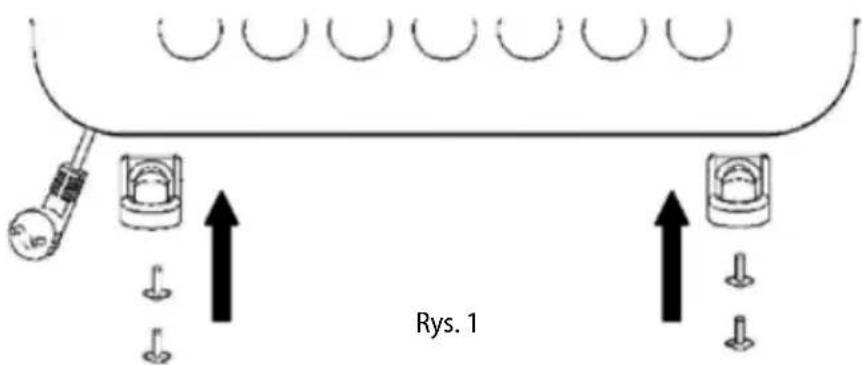

3. Przy pomocy śrub należy mocno dokręć nóżki do korpusu urządzenia (Ryc. 1).

b) Sposób użycia urządzenia przymocowanego do ściany

Przed pierwszym użyciem grzejnik należy pewnie przymocować do ściany, tak aby był zapewniony dostateczny dostęp powietrza do kratki włotowej urządzenia.

UWAGA!

Urządzenie należy przymocować do ściany zbudowanej wyłącznie z materiału odpornego na ogień. Nad urządzeniem nie należy umieszczac żadnych przedmiotów z łatwopalnych materiałów! Odległość od łatwopalnych materiałów, z boku i od góry, musi wynosić co najmniej 1 m.

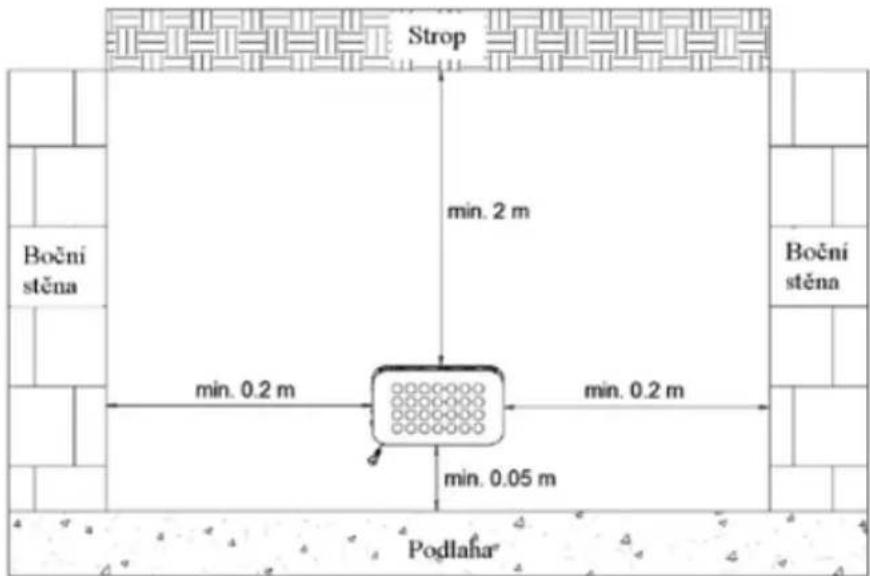

Bliższe informacje wraz z minimalnymi bezpiecznymi odległościami są przedstawione na Rys. 2.

Rys. 2

Sposób montażu:

1. Według Rys. 3 na ścianie wyznaczyć dwie poziome kreski oddalone od siebie 330 mm.
2. Na górnej kresce należy oznaczyć i wywiercić w ścianie dwa otwory odpowiadające średnicy dołączonych kołków. Odległość od środków otworów powinna wynosić 410 mm.
3. Na dolnej kresce należy oznaczyć dwa otwory tak, aby ich środki były oddalone od siebie 435 mm i były symetryczne do górnych otworów. Należy wywiercić dolne otwory wiertarką, zachowując odpowiednią średnicę dopasowaną do dołączonych kołków.

1. Do wszystkich otworów należy włożyć dołączone kołki.

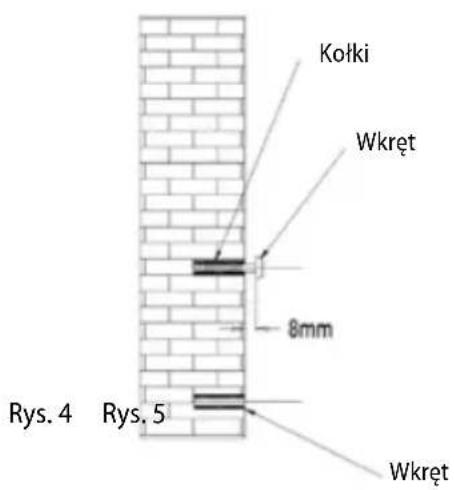

2. Do górnych otworów należy wkręcić dodane wkręty Należy pozostawić około 8 mm wkręta na wierzchu ( Rys. 4).
3. Na wkręty należy nałożyć przyczepione haczyki, po czym zdecydowanie docisnąć wkręty (Rys. 5).

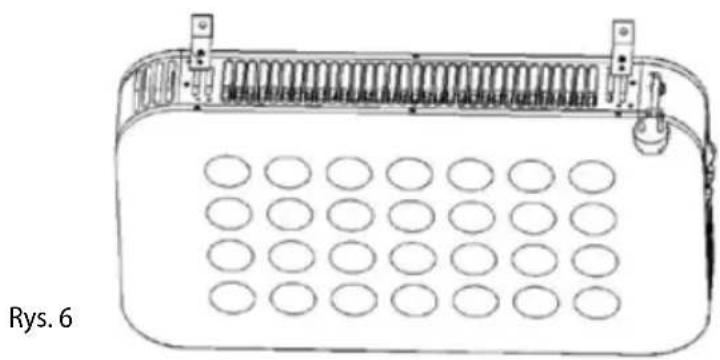

1. Do spodniej części urządzenia należy przymocować za pomocą śrub dystansowe podpórki (Rys. 6). Należy zwrócić uwagę na to aby podpórki dystansowe znajdowały się na tej samej stronie co wycięcia na zawieszenie urządzenia.

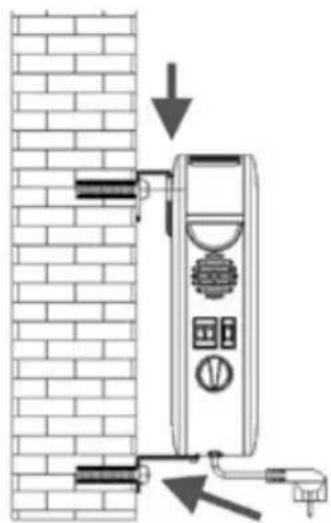

1. Urządzenie należy zawiesić na hakach do ściany, a dolne dystansowe podpórki należy przymocować za pomocą wkrętów do wywierconych dolnych otworów w ścianie (Rys 7).

1. Należy sprawdzić czy urządzenie jest prawidłowo przymocowane do ściany i nie grozi oderwani dalszego użytkowania.

UWAGA:

Jeśli urządzenie zostaje włączone po raz pierwszy lub po długim okresie nieużytkowania, możliwe jest pojawienie się lekkiego zapachu, który po krótkim czasie zniknie.

INSTRUKCJA OBSŁUGI

1. Jeśli urządzenie będzie używane jako wolnostojące, należy je umieścić na stabilnym podłożu lub podłodze, aby nie doszło do jego przewrócenia. Jeśli urządzenie jest przymocowane do ściany należy sprawdzić czy wszystkie łatwopalne przedmioty w okolicy znajdują się w bezpiecznej odległości od urządzenia.
2. Należy całkowicie rozwinąć przewód zasilający.
3. Wtyczkę urządzenia należy podłączyć do gniazdka elektrycznego.
4. Przy pomocy przełącznika (4) należy ustawić odpowiednią moc 750, 1 250 lub 2 000 W.

5. Regulatorem termostatu (3) można nastawić wymaganą temperaturę w pomieszczeniu. W przypadku włączonej funkcji grzania 750, 1 250 lub 2 000 W, grzejnik będzie się naprzemiennie włączać i wyłączać, utrzymując w ten sposób ustawioną temperaturę. Dla szybszego otrzymania żądanej temperatury w pomieszczeniu mły wyłącznikiem (5) włączyć wentylator.
   Uwaga: Dokładniejsze ustawienie temperatury można uzyskać w następujący sposób: Ustawić termostat na maksymalną temperaturę i włączyć urządzenie z ustawioną pozycją grzania (750, 1 250 lub 2000 W). Jak tylko urządzenie uzyska żadaną temperaturę w pomieszczeniu należy przekrę termostatu (3) na niższą temperaturę aż do wyłączenia urządzenia.

6. Po użyciu, urządzenie należy wyłączyć i odłączyć od sieci elektrycznej.

CZYSZCZENIE I KONSERWACJA

Uwaga!

Przed czyszczeniem urządzenia należy zawsze wyjąć przewód zasilający z gniazdka elektrycznego!

Zawsze należy sprawdzić, czy urządzenie już wystygło!

Do czyszczenia powierzchni urządzenia należy używać wyłącznie wilgotnej ściereczki. Nie wolno stosować środków czyszczących ani twardych przedmiotów, ponieważ mogłyby one uszkodzić powierzchnię urządzenia!

Aby zapewnić prawidłowe funkcjonowanie urządzenia i nie dopuścić do jego przegrzania, należy często kontrolować i czyścić kratkę wlotu i wylotu powietrza.

Nagromadzony w urządzeniu kurz można wydmuchać lub wyssać odkurzaczem.

Nie wolno myć urządzenia pod bieżącą wodą, płukać go ani zanurzać w wodzie!

SERWIS

Konserwację o większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urząd; zlecić profesjonalnemu serwisowi.

OCHRONA ŚRODOWISKA

• Należy preferować odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
• Pudło urządzenia elektrycznego można oddać w punkcie odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać w punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy likwidować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych do recyklingu. Zapewniając właściwą likwidację urządzenia, pomagamy zaj negatywnym oddziaływaniom na środowisko i zdrowie ludzkie. Szczegółowe informacje o urządzenia uzyskać można w odpowiednim urzędzie gminnym, przedsiębiorstwie zapewniającym usługi likwidacji odpadu domowego lub w sklepie, gdzie zakupiono produkt.
