KS-3005 - Heizgerät Concept - Kostenlose Bedienungsanleitung

Typ	Heizgerät
Marke	Concept
Modell	KS-3005
Spannung	230 V ~ 50 Hz
Leistung	2000 W
Geräuschpegel	< 55 dB(A)
Leistungsstufen	750 W / 1250 W / 2000 W
Thermostat	stufenlos einstellbar
Lüfter	separater Lüfterschalter
Montage	freistehend (mit Füßen) oder Wandmontage
Sicherheitsabstand (vorne/seitlich)	mindestens 100 cm zu brennbaren Stoffen
Sicherheitsabstand (hinten)	mindestens 50 cm
Luftauslasstemperatur	> 80 °C (nicht berühren)
Schutzart	nicht für draußen, nicht in Nassräumen
Reinigung	feuchter Lappen, keine Scheuermittel
Überhitzungsschutz	ja (nicht abdecken)
Anwendung	nur für den Haushalt
Zubehör	Fußsatz, Wandmontageset

Häufig gestellte Fragen - KS-3005 Concept

Wie schalte ich das Heizgerät Concept KS-3005 ein?

Stecken Sie den Stecker in die Steckdose. Stellen Sie den Leistungsumschalter auf eine der Stufen 750 W, 1250 W oder 2000 W. Drehen Sie den Thermostatregler auf die gewünschte Temperatur. Bei Bedarf schalten Sie den Lüfter mit dem Lüfterschalter ein.

Welche Leistungsstufen hat das Gerät?

Das Gerät bietet drei Heizstufen: 750 W, 1250 W und 2000 W.

Wie stelle ich die gewünschte Raumtemperatur ein?

Drehen Sie den Thermostatregler (3) auf die gewünschte Temperatur. Für eine genaue Einstellung: Drehen Sie den Regler zunächst auf Maximum, schalten Sie die Heizung ein. Sobald die gewünschte Temperatur erreicht ist, drehen Sie langsam zurück, bis das Gerät ausschaltet. Es schaltet dann automatisch ein und aus, um die Temperatur zu halten.

Kann das Gerät an der Wand montiert werden?

Ja, das Gerät kann mit dem beiliegenden Wandmontageset an einer feuerfesten Wand montiert werden. Achten Sie auf die Mindestabstände: seitlich und vorne mindestens 1 m zu brennbaren Materialien, über dem Gerät keine brennbaren Gegenstände anbringen. Die Montageanleitung ist in der Bedienungsanleitung detailliert beschrieben.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie mindestens 100 cm Abstand zu brennbaren Stoffen wie Möbeln, Gardinen, Bettdecken, Papier, Kleidung usw. Vorne und seitlich 100 cm, hinten 50 cm. Das Auslassgitter wird sehr heiß (über 80 °C) – nicht berühren!

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz und lassen Sie es abkühlen. Verwenden Sie einen feuchten Lappen. Keine aggressiven Reinigungsmittel oder harte Gegenstände verwenden. Reinigen Sie regelmäßig die Ein- und Auslassgitter, um Überhitzung zu vermeiden. Staub kann mit einem Staubsauger oder Druckluft entfernt werden. Niemals das Gerät unter fließendem Wasser reinigen oder eintauchen.

Was tun, wenn das Gerät beim ersten Einschalten riecht?

Ein leichter Geruch beim ersten Einschalten oder nach längerer Nichtnutzung ist normal und verschwindet nach kurzer Zeit. Lüften Sie den Raum gut.

Kann das Gerät im Badezimmer verwendet werden?

Nein, das Gerät darf nicht in der Nähe von Duschen, Badewannen, Waschbecken oder Schwimmbecken verwendet werden. Es ist nicht für Nassräume geeignet.

Was mache ich, wenn das Gerät nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und ob der Stecker richtig sitzt. Wenn das Gerät nicht richtig funktioniert, heruntergefallen oder beschädigt ist, wenden Sie sich an ein autorisiertes Servicecenter. Versuchen Sie keine Reparatur selbst.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Das Gerät gehört nicht in den Hausmüll. Entsorgen Sie es gemäß den örtlichen Vorschriften für Elektro- und Elektronik-Altgeräte über eine Sammelstelle. Die Verpackung (PE-Beutel) ist recyclingfähig.

BEDIENUNGSANLEITUNG KS-3005 Concept

Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt nutzen, sich mit der Gebrauchsanweisung vertraut machen.

Technische Parameter
Spannung 230 V ~ 50 Hz
Leistung 2000 W
Lärmpegel < 55 dB(A)

WICHTIGE SICHERHEITSHINWEISE:

- Überprüfen Sie, ob die Netzspannung den Werten auf dem Typenschild des Produktes entspricht. Das Gerät nicht an Mehrfachsteckdosen und Verlängerungskabel anschließen.

- Verwenden Sie dieses Gerät nicht mit einem Programm, Zeitschalter oder irgendeinem anderen Bauteil, welches das Gerät automatisch bedient, da es, wenn das Gerät abgedeckt oder nicht richtig angebracht ist, zu einem Brand kommen könnte.

- Das Gerät nur auf einer stabilen und hitzebeständigen Oberfläche und nicht in der Nähe von anderen Wärmequellen platzieren.

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist bzw. wenn der Stecker in der Steckdose steckt.

- Wird das Gerät an die Steckdose angeschlossen oder von ihr getrennt, muss sich der Funktionswähler in der Position 0 (ausgeschaltet) befinden.

- Zum Trennen des Gerätes von der Steckdose nie am Anschlusskabel ziehen, sondern den Stecker greifen und durch Herausziehen von der Steckdose trennen.

• Das Gerät darf nicht direkt unter der elektrischen Steckdose angebracht sein.

• Das Gerät muss so angebracht sein, dass der Stecker des Geräts stets zugänglich ist.

- Einen sicheren Abstand des Geräts von mindestens 100 cm zu brennbaren Stoffen, wie z. B. Möbeln, Gardinen, Vorhänge, Bettdecken, Papier, Kleidung etc. einhalten.

- Die Gitter am Lufteingang und -ausgang frei lassen (mindestens 100 cm vor und 50 cm hinter dem Gerät). Achtung! Das Ausgangsgitter erreicht beim Betrieb eine Temperatur, die höher als 80 °C ist. Das Ausgangsgitter nicht berühren, es droht Verbrennungsgefahr.

• Gerät nicht tragen, wenn es eingeschaltet oder heiß ist.

• Berühren Sie nicht die heiße Oberfläche. Benutzen Sie die Griffe und Tasten.

- Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Unbefugten auf und vermeiden Sie, dass diese mit dem Gerät in Berührung kommen.

- Personen mit eingeschränkter Bewegungsfähigkeit, mit verminderter Sinneswahrnehmung, mit unzureich geistigen Fähigkeiten oder Personen, die mit der Bedienung nicht vertraut gemacht wurden, dürfen das Gerät nur unter Aufsicht einer mit dem Gerät vertraut gemachten Person benutzen.

- Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern betreiben.

• Das Gerät nicht als Spielzeug verwenden.

• Das Gerät nicht abdecken, es droht Überhitzungsgefahr. Das Gerät nicht zum Trocknen von Wäsche verwenden.

- Nichts an das Gerät anhängen und auch nichts davorstellen.

• Das Gerät nicht anders benutzen als in dieser Anleitung beschrieben ist.

• Das Gerät darf nur in aufrechter Position verwendet werden.

• Das Gerät nicht in der Nähe von Duschen, Wannen, Waschbecken oder Schwimmbecken verwenden.

- Verwenden Sie das Gerät nie in einem Umfeld, in dem sich explosive Gase und entzündliche Stoffe (Lösungsmittel, Lacke, Kleber etc.) bilden könnten.

• Vor dem Reinigen und nach dem Einsatz das Gerät ausschalten, von der Steckdose trennen und abkühlen lassen.
• Das Gerät sauber halten und darauf achten, dass keine Fremdkörper in die Gitteröff nungen eindringen. Di könnten einen Kurzschluss verursachen, das Gerät beschädigen oder einen Brand verursachen.
  • Zum Reinigen des Gerätes keine groben oder chemisch aggressiven Stoff e verwenden.
• Verwenden Sie das Gerät nicht, wenn das Anschlusskabel oder der Stecker beschädigt sind. Lassen Sie den Mangel umgehend von einem autorisierten Servicecenter beheben.
• Verwenden Sie das Gerät nicht, wenn es nicht richtig funktioniert, heruntergefallen, beschädigt oder nass geworden ist. Lassen Sie es von einem autorisierten Servicecenter überprüfen und reparieren.
  • Verwenden Sie das Gerät nicht draußen.
  • Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
• Tauchen Sie das Anschlusskabel, den Stecker oder das Gerät nicht in Wasser oder in andere Flüssigkeiten ein.
• Für die Wandbefestigung des Geräts verwenden Sie ausschließlich den Originalsatz, der mit dem Gerät mitgeliefert wird.
• Das Gerät darf nicht in Verkehrsmitteln eingesetzt werden.
  • Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reparaturservice.

Bei Nichteinhaltung der Herstelleranweisungen kann eine eventuelle Reparatur nicht als Garantiefall anerkannt werden.

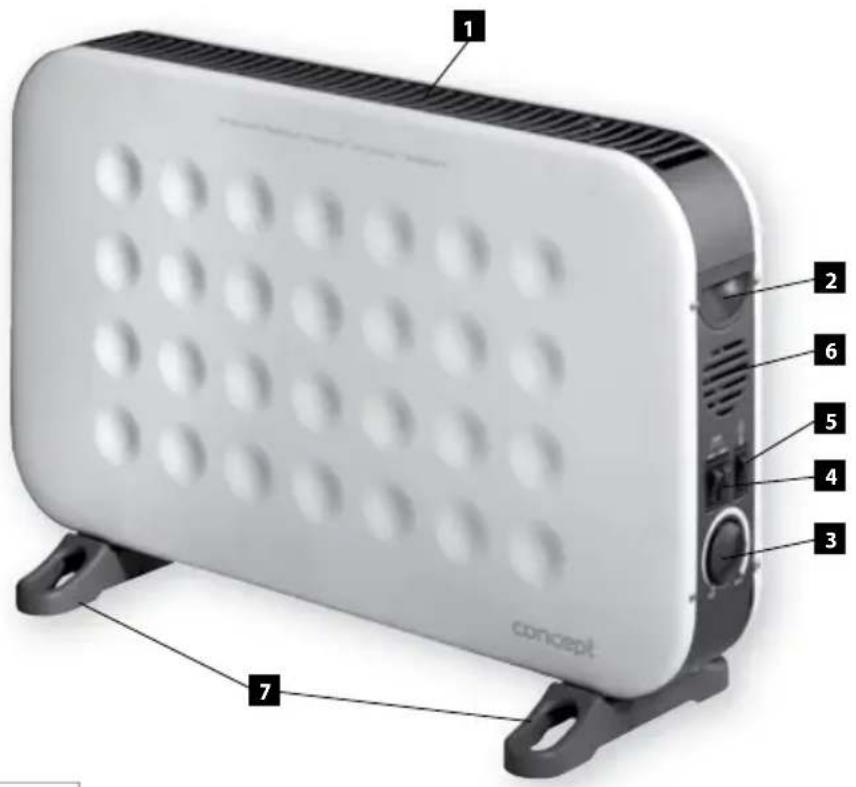

PRODUKTBESCHREIBUNG

1. Gitter am Luftausgang
2. Halter zum Tragen
3. Thermostatregler
4. Leistungsumschalter
5. Lüfterschalter
6. Gitter am Lufteingang
7. Füße (je nach Montagetyp)

A Satz für die Wandmontage

Das Gerät darf nicht ohne ordentlich montierte Füße oder ohne ordnungsgemäße Wandbefestigung betrieben werden.

1) Verwendung als separat stehendes Gerät

Vor dem ersten Gebrauch das Gerät auf dem unteren Teil der Füße befestigen, die dessen Stabilität erhöhen und die Luftströmung zum Eingangsgitter des Geräts ermöglichen.

1. Legen Sie das Gerät auf eine stabile Fläche (z. B. auf einen Tisch).
2. Setzen Sie die Füße auf das Gerätegehäuse.

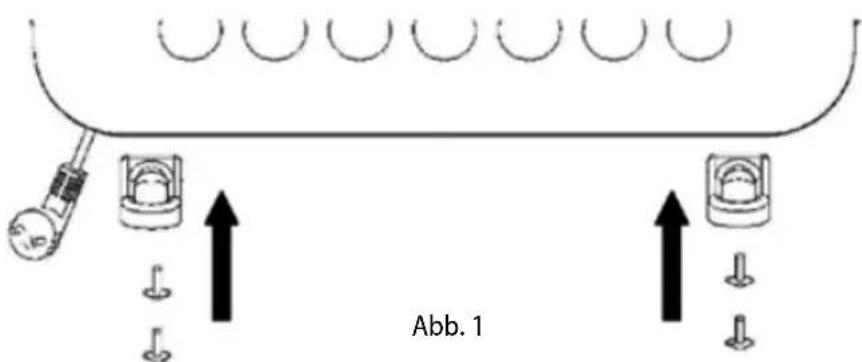

3. Mit Hilfe der Schrauben ziehen Sie die Füße am Gerätegehäuse fest an (Abb. 1).

b) Verwendung als Wandgerät

Vor dem ersten Einsatz ist das Gerät ordnungsgemäß auf die Wand zu befestigen, damit ausreichend Luft zum Eintrittsgitter des Geräts gelangen kann.

ACHTUNG!

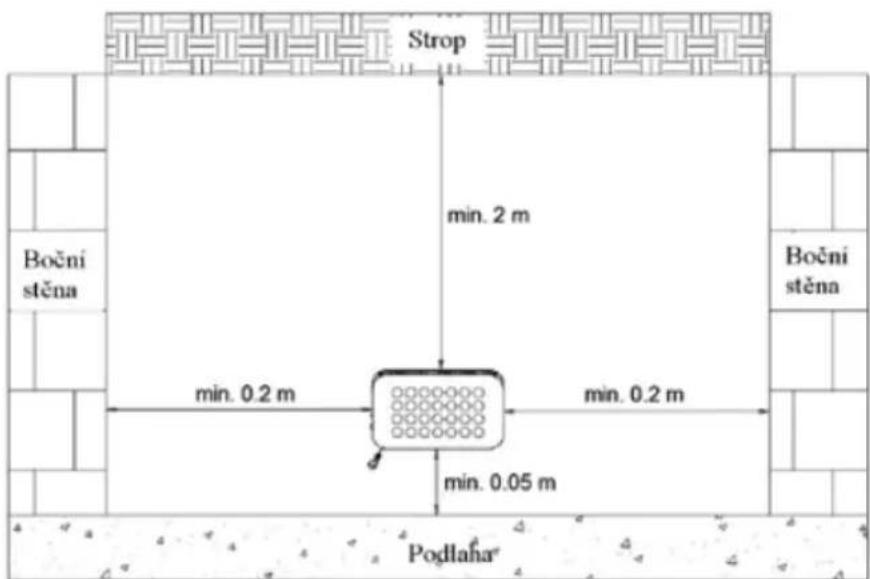

Das Gerät darf lediglich auf eine Wand aus feuerfestem Material befestigt werden. Über dem Gerät dürfen keine Gegenstände aus brennbaren Materialien angebracht werden! Der seitliche und vordere Abstand zu den umliegenden brennbaren Materialien muss mindestens 1 m betragen. Nähere Informationen sowie die minimalen Sicherheitsabstände sind in der Abb. 2 dargestellt.

Abb. 2

Vorgehensweise bei der Montage:

1. Entsprechend der Abb. 3 markieren Sie auf der Wand im Abstand von 330 mm zwei waagerechte Striche.
2. Auf dem oberen Strich markieren und bohren Sie in die Wand zwei Löcher, die dem Durchmesser der mitgelieferten Dübel entsprechen. Der gegenseitige Lochmitteabstand beträgt 410 mm.
3. Auf dem unteren Strich markieren Sie zwei Löcher, deren Mitteabstand 435 mm beträgt, so dass sie symmetrisch unter den oberen Löchern angebracht sind. Diese unteren Löcher sind mit einem Bohrer mit bedarfsgerechtem Durchmesser entsprechend den mitgelieferten Dübeln zu bohren.

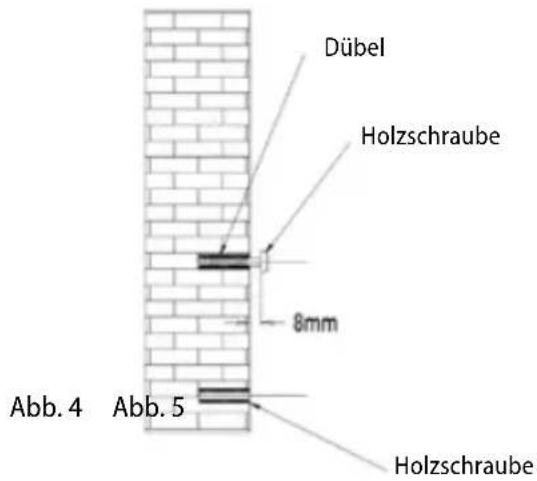

1. In alle vier Löcher setzten Sie die mitgelieferten Dübel ein.
2. In die oberen Löcher schrauben Sie die mitgelieferten Holzschrauben ein. Lassen Sie deren Köpfe etwa 8 mm herausragen (Abb. 4).
3. Auf die Köpfe der Holzschrauben setzen Sie die Aufhängehaken auf und ziehen sie die Holzschrauben fest nach (Abb. 5).

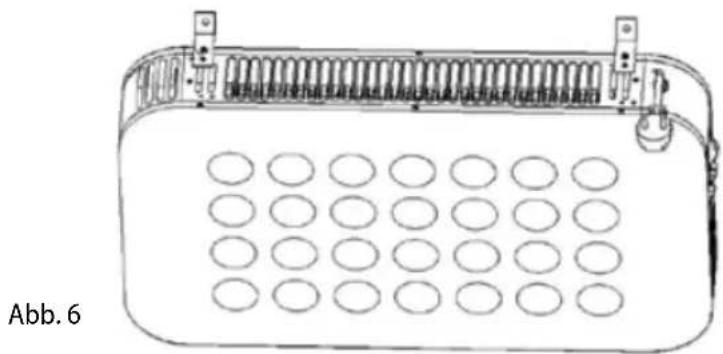

1. Auf der Geräteunterseite befestigen Sie mit Hilfe der Schrauben die Abstandsstützen (Abb. 6). Beachten Sie, dass sich die Distanzstützen auf der gleichen Seite wie die Aussparungen für die Geräteaufhängung befinden müssen.

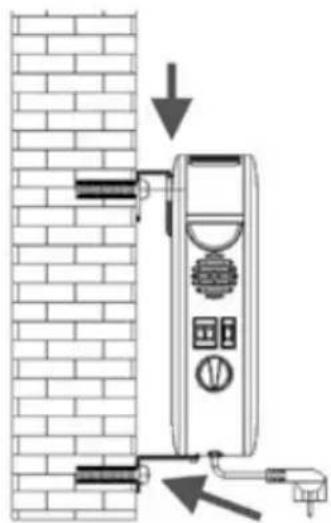

1. Das Gerät hängen Sie auf die Aufhängehaken in der Wand auf und die unteren Distanzstützen befestigen Sie mit Hilfe der Holzschrauben in die Bohrlöcher in der Wand (Abb. 7).

Abb. 7

1. Überprüfen Sie, ob das Gerät ordnungsgemäß an der Wand befestigt ist und während seines herunterfallen kann.

HINWEIS

Wenn Sie das Gerät zum ersten Mal oder nach einem längeren Zeitraum einschalten, ist es möglich, dass das Gerät einen leichten Geruch abgibt. Dieser verschwindet nach kurzer Zeit.

BEDIENUNGSANLEITUNG

1. Wenn das Gerät als freistehendes Gerät verwendet wird, stellen Sie es auf einer stabilen Unterlage oder auf dem Fußboden auf, damit es nicht umgestoßen werden kann. Sollte das Gerät an der Wand befestigt sein, überprüfen Sie, ob alle brennbaren Gegenstände in der Umgebung den Anforderungen an die Mindestabstände genügen.
2. Das Anschlusskabel ganz abwickeln.
3. Stecker des Gerätes in die Steckdose stecken.
4. Mit dem Umschalter (4) wählen Sie die gewünschte Leistung des Gerätes von 750, 1250 oder 2000 W.
5. Mit dem Thermostatregler (3) können Sie die gewünschte Zimmertemperatur einstellen. Bei eingeschung Funktion der Heizung von 750, 1250 oder 2000 W wird sich das Gerät abwechselnd ein- und ausschalten und dadurch die gewählte Temperatur halten. Um die gewünschte Zimmertemperatur schneller zu erreichen, können Sie mit dem Schalter (5) den Lüfter einschalten.
   Bemerkung: Eine genauere Temperatureinstellung erreichen Sie durch die folgende Vorgehensweise: Stellen Sie das Thermostat auf die maximale Temperatur ein und schalten Sie das Gerät in die Position der Heizung (750, 1250 oder 2000 W) ein. Nachdem die gewünschte Temperatur im Raum erreicht wurde, drehen Sie langsam den Thermostatregler (3) auf eine niedrigere Temperatureinstellung, bis sich das Gerät abschaltet.
6. Nach dem Benutzen das Gerät ausschalten und vom elektrischen Netz trennen.

REINIGUNG UND WARTUNG

Achtung!

Vor jeder Reinigung des Geräts das Anschlusskabel von der Steckdose trennen!

Vergewissern Sie sich vor der Reinigung, dass das Gerät bereits abgekühlt ist!

Verwenden Sie zur Reinigung der Geräteoberfläche nur einen feuchten Lappen, keine Reinigungsmittel oder harte

Gegenstände, da diese die Geräteoberfläche beschädigen könnten!

Reinigen Sie und prüfen Sie die Ein- und Ausgangsgitter des Geräts regelmäßig, um eine gute Funktion des Geräts zu gewährleisten und dessen Überhitzung zu vermeiden.

Den angesetzten Staub im Gerät kann man herauspusten oder mit dem Staubsauger absaugen.

Das Gerät nie unter fließendem Wasser reinigen, nicht abspülen und nicht in Wasser tauchen!

SERVICE

Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch eine autorisierte Werkstatt durchzuführen.

UMWELTSCHUTZ

• Recyclen Sie die Verpackungsmaterialien und alte Geräte.
• Die Verpackung des Gerätes im sortierten Abfall entsorgt werden.
• Plastikbeutel aus Polyethylen (PE) entsorgen Sie beim Werkstoff-Recycling.

Recyclen des Gerätes am Ende der Lebensdauer:

Das Symbol am Produkt oder dessen Verpackung zeigt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist erforderlich, dieses in eine Sammelstelle für Recycling elektrischer und Anlagen abzuliefern. Durch Sicherstellung einer richtigen Entsorgung dieses Produktes helfe negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, die sonst durch eine ungeeignete Entsorgung dieses Produktes verursacht würden. Detailliertere Informationen zum Recycling dieses Produktes können Sie bei der entsprechenden örtlichen Behörde in Erfahrung bringen, beim Dienst für Entsorgung von Haushaltsabfall oder in dem Geschäft, in dem Sie das Produkt erworben haben.
