Rodzaj produktu	Gazowa kuchenka turystyczna
Model	31A002
Moc palnika	1500 W
Zużycie gazu	109 g/h
Dopuszczalny pojemnik	Butan/propan-butan, pojemność 227 g, typ TS700B zgodny z EN 417
Materiał korpusu	Stal
Bezpieczeństwo	Uszczelnienia, zawór bezpieczeństwa, iskrownik piezoelektryczny, wymóg użytkowania na zewnątrz
Czyszczenie	Miekka, wilgotna tkanina; woda z mydłem; nie stosować agresywnych środków chemicznych
Gwarancja	24 miesiące od daty zakupu
Przeznaczenie	Do użytku na zewnątrz, turystyka, prace remontowo-budowlane
Ograniczenia	Maksymalna średnica naczynia 26 cm, nie używać wewnątrz pomieszczeń

Często zadawane pytania - 31A002 DEDRA

Jaki typ gazu mogę użyć w kuchence DEDRA 31A002?

Kuchenka jest przystosowana do kartridży typu TS700B z butanem lub mieszanką propan-butan o pojemności 227 g, zgodnych z normą EN 417. Nie wolno używać innych pojemników.

Czy mogę używać kuchenki w pomieszczeniu?

Nie, kuchenka przeznaczona jest wyłącznie do użytku na zewnątrz. Używanie wewnątrz grozi zatruciem tlenkiem węgla.

Jak zamontować pojemnik z gazem?

Zamknąć zawór gazu (pokrętło w położenie MIN), przesunąć dźwignię blokady w górę, otworzyć komorę, odciągnąć zatrzask, włożyć pojemnik, przesunąć dźwignię w dół, zamknąć komorę. Następnie sprawdzić szczelność wodą z mydłem.

Co zrobić, gdy czuję zapach gazu?

Natychmiast zgasić płomień, wynieść kuchenkę na zewnątrz w dobrze wentylowane miejsce z dala od źródeł ognia. Sprawdzić szczelność wodą z mydłem. Nie używać, jeśli wyciek nie zostanie usunięty.

Jak zapalić kuchenkę?

Odkręcić zawór, przekręcić pokrętło w położenie MAX i nacisnąć dalej, aż zadziała iskrownik piezoelektryczny. Następnie wyregulować płomień pokrętłem.

Czy mogę używać dwóch kuchenek obok siebie?

Nie, nigdy nie umieszczaj dwóch kuchenek obok siebie ani nie podgrzewaj jednego naczynia za pomocą dwóch kuchenek. Może to spowodować przegrzanie i pożar.

Jaką maksymalną średnicę naczynia mogę stosować?

Maksymalna średnica naczynia (garnka, patelni) to 26 cm. Użycie większego naczynia może zakłócić przepływ powietrza i spowodować niebezpieczeństwo.

Jak czyścić kuchenkę?

Do czyszczenia używaj miękkiej, wilgotnej tkaniny. W przypadku większych zabrudzeń – wody z mydłem. Nie stosuj agresywnych środków chemicznych ani druciaków.

Jak przechowywać kuchenkę?

Przechowuj kuchenkę z odłączonym pojemnikiem i zakręconym zaworem. Miejsce powinno być chłodne, suche, ciemne, niedostępne dla dzieci. Transportuj bez pojemnika.

Jak długa jest gwarancja na kuchenkę DEDRA 31A002?

Gwarancja wynosi 24 miesiące od daty zakupu. Obejmuje wady fabryczne. Wymagane jest stosowanie się do instrukcji obsługi.

INSTRUKCJA OBSŁUGI 31A002 DEDRA

PL Kuchenka turystyczna Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiądamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

1. Zdjęcia i rysunki

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Bezpieczeństwo pracy.
4. Przeznaczenie urządzenia
5. Ograniczenia użycia
6. Dane techniczne
7. Przygotowanie do pracy
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Kompletacja urządzenia

Ważne: Przeczytaj uważnie niniejszą instrukcję obsługi, aby zapoznać się z urządzeniem przed podłączeniem go do naboju gazowego lub butli gazowej. Zachowaj tę instrukcję do wykorzystania w przyszłości.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną pożaru lub poważnych obrażeń.

2. Opis urządzenia

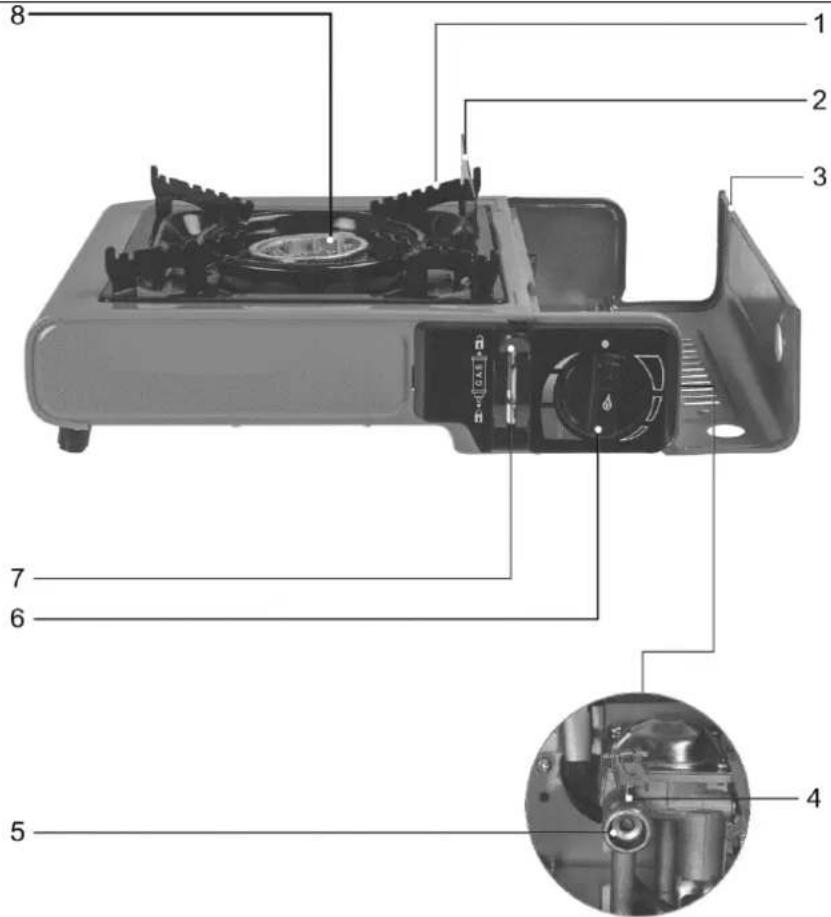

1 – podstawka pod naczynie, 2 – osłona płomienia, 3 – osłona kartusza, 4 – zatrzask zasobnika z gazem, 5 – zawór gazu, 6 – regulator płomienia z włącznikiem piezoelektrycznym, 7 – dźwignia blokady zasobnika z gazem, 8 - palnik

3. Bezpieczeństwo pracy.

Urządzenie to może być używane tylko z pojemnikami wskazanymi w punkcie 4. Ograniczenia użycia. Usilowanie podłączenia innych rodzajów pojemników na gaz

może stwarzać niebezpieczeństwo. Nigdy nie przyłączać pojemnika bez zapoznania się z instrukcją obsługi pojemnika.

Nie zmieniać kompletacji i nastaw urządzenia. Próby zmiany ustawień lub budowy zestawu oraz demontaż niektórych części lub stosowanie ich do celów innych niż są przeznaczone mogą być niebezpieczne.

Przed przyłączeniem pojemnika sprawdzić, czy uszczelnienia (między urządzeniem a pojemnikiem) są na swoim miejscu. Nie używać urządzenia, jeżeli uszczelnienia są uszkodzone lub zużyte.

Nie używać urządzenia, które jest nieszczelne, uszkodzone mechanicznie lub które nie działa prawidłowo.

Przed przyłączeniem pojemnika z gazem zamknąć zawory zestawu. Nie palić tytoniu w trakcie zmiany pojemników.

Użytkować urządzenie tylko na zewnątrz pomieszczeń.

Urządzenie powinno być używane z dala od materiałów łatwo palnych.

Należy zachować co najmniej 5 metrów odległości pomiędzy wylotem palnika, a przyległymi powierzchniami (ściany, sufty). Nigdy nie kierować wylotu w stronę ludzi lub zwierząt.

Pojemniki na gaz powinny być wymieniane w dobrze przewietrzanych miejscach, najlepiej na zewnątrz pomieszczeń, z dala od jakichkolwiek źródeł ognia, takich jak otwarty płomień, palniki pilotowe, grzejniki elektryczne i z dala od innych ludzi. Jeżeli urządzenie jest nieszczelne (wyczuwalny jest zapach gazu), należy wynieść go natychmiast na zewnątrz, do dobrze przewietrzanego miejsca bez ognia, gdzie nieszczelność może być złokalizowana i usunięta.

Sprawdzenia szczelności można dokonać tylko na zewnątrz pomieszczeń. Nie próbować wykrywać przecieków używając płomienia, używać w tym celu wody mydlanej bądź preparatów do sprawdzania szczelności.

W trakcie pracy wyloty palników nagrzewają się do wysokiej temperatury. Trzymać dzieci i osoby postronne z dala od urządzenia.

Przed wymianą pojemnika sprawdzić, czy pojemnik jest pusty. W tym celu potrząsnąć urządzeniem i sprawdzić, czy w pojemniku znajduje się skroplony gaz. W przypadku pojemników przebijanych nigdy nie wymieniać ich przed upewnieniem się, czy są całkowicie puste.

Przed podłączeniem nowego pojemnika na gaz, sprawdź czy palniki są wygaszone, a zawór zakręcony. Przed podłączeniem nowego pojemnika na gaz do urządzenia, sprawdź uszczelnienia. Pojemnik na gaz wymieniać na zewnątrz pomieszczeń i z dała od ludzi.

Urządzenie powinno działać na poziomej, równej, płaskiej powierzchni.

Urządzenie powinno być używane z dala od materiałów łatwopalnych.

Nie modyfikować urządzenia.

W przypadku potrzeby wysłania urządzenia do producenta lub serwisu, należy je ostudzić, odlączyć pojemnik z gazem, a następnie zapakować urządzenie w papierowe opakowanie jednostkowe i zabezpieczyć stosowanie do wybranego rodzaju transportu. Zabronione jest wysyłanie urządzenia wraz z pojemnikiem gazowym. Transportowanie środków niebezpiecznych podlega ograniczeniom. Odlączyć pojemniki, jeżeli zestaw nie będzie używany przez dłuższy czas lub w przypadku transportowania pojazdem. Przechowywać i transportować pojemniki w pozycji stojącej. Chronić przed dziećmi

Używać tylko wyspecyfikowanych części zamiennych. Nigdy nie używać urządzenia z uszkodzoną częścią.

W razie wycieku gazu, należy natychmiast zgasić płomień palnika i oddalić się od wszelkich źródeł ognia i wysokiej temperatury. Postępować zgodnie z informacjami zawartymi w karcie charakterystyki produktu dołączonej do zbiornika z gazem. Kierować się pod wiatr. Odizolować skażony teren, nie dopuszczać do niego osób postronnych. Starać się zatrzymać lub przynajmniej ograniczyć uwolnienie do środowiska w miarę możliwości.

Nigdy nie umieszczaj dwóch kuchenek obok siebie ani nie podgrzewaj jednego gamka/patelni za pomocą dwóch kuchenek.

Należy zwrócić uwagę na maksymalny rozmiar patelni/garnka wynoszący 26 cm

4. Przeznaczenie urządzenia

Gazowa kuchenka turystyczna przenośnym, kompaktowym urządzeniem do szybkiego i bezpiecznego przygotowywania posiłku. Dzięki zastosowaniu nabojów z gazem (propan/butan) możliwe jest stosowanie kuchenki w miejscach, gdzie nie ma dostępu do zasilania elektrycznego.

Dopuszczca się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

To urządzenie może być używane z dowolnymi kartridżami typu TS700B oznaczonymi jako „butan”, zasobnik 227 g. zgodny z normą EN 417. Próba zamontowania innych nabojów gazowych lub butli gazowych może być niebezpieczna.

Samowolne zmiany w budowie, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Używać tylko na zewnątrz pomieszczeń. Zapewnić dostęp wystarczającej do spalania gazu ilości powietrza.

1. Dane techniczne

Model	31A002
Moc palnika [W]	1500
Zużycie gazu [g/h]	109
Dopuszczalny pojemnik – pojemność [g]	227
Dopuszczalny pojemnik – gaz	Butan (propan/butan)

Korpus

stal

7. Przygotowanie do pracy

⚠ UWAGA Nie używać urządzenia, jeśli jest uszkodzone, nieszczelne, lub gdy nie działa prawidłowo.

Zakładanie podstawki pod naczynie

Kuchenka dostarczana jest w walizce, w związku z tym podstawka na naczynie umieszczona jest w położeniu transportowym. Należy zdjęć podstawkę (rys. A, 1) i umieścić ją na palniku tak, aby osłona płomienia znajdowała się po prawej stronie (rys. A, 2). Należy zwrócić uwagę, aby osłona iskrownika przy palniku (rys. A, 8) została umieszczona w wycięciu w kołnierzu podstawki.

Zakładanie zbiornika z gazem

Gazowa kuchenka turystyczna dostarczana jest bez pojemnika z gazem. W celu zamontowania pojemnika z gazem należy:

- zamknąć zawór gazowy (rys. A, 5) poprzez przekręcenie go do oporu w kierunku MIN

- dźwignię blokady kartusza (rys. A, 7) przesunąć do góry w pozycję otwartej kłódki - otworzyć komorę zasobnika (rys. A, 3)

- Odciągać zatrzask kartusza (rys. D, 4), włożyć zasobnik z gazem (rys. B) tak, aby umieścić trzpień w zaworze kuchenki (rys. D, 5). Zwrócić uwagę, aby wycięcie w kołnierzu pokryło się z zatrzaskiem kartusza (rys. D, 4).

- przesunąć dźwignię kartusza w dół, spowoduje to zablokowanie kartusza; sprawdzić, czy kartusz jest dobrze dociśnięty do zaworu - zamknąć osłonę kartusza (rys. A, 3)

Przy dociśnięciu kartusza może pojawić się zapach gazu, jest to zjawisko normalne Każdorazowo, po założeniu pojemnika z gazem, sprawdzić szczelność, stosując wodę mydlaną bądź preparaty do sprawdzania szczelności. W przypadku braku szczelności nie używać kuchenki.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Odkręcić zawór (rys. 5), przycisnąć pokrętło na ustawienie MAX, następnie, pokonując opór pokrętła, przesunąć jeszcze dalej. Zadziała iskrownik piezoelektryczny i nastąpi zapalenie się gazu. Wyregulować wielkość płomienia za pomocą pokrętła regulacyjnego (rys. A, 6).

! UWAGA

Ostrożnie i powoli regulować płomień, aby nie nastąpiło gwałtowne zwiększenie się płomienia na palniku.

9. Użytkowanie urządzenia

Kuchenka powinna być ustawiona na płaskiej, równej powierzchni. Na podstawce nad palnikiem ustawić naczynie (gamek, czajnik, patelnię itp.) z przygotowywanym posiłkiem. Włączyć palnik, ustawić na odpowiednią moc.

Podczas działania, nie wolno odkręcać zbiornika z gazem, gwałtownie przemieszczać kuchenki. Nie dotykać palnika ani podstawy palnika.

Po zakończeniu użytkowania zakręcić zawór gazowy.

10. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania. Przed przystąpieniem do czynności osługowych zakręcić zawór palnika oraz poczekać do ostygnięcia urządzenia.

Wymiana pojemnika z gazem

Wymiany pojemnika dokonywać na zewnątrz, w dobrze wentylowanym środowisku Wymieniać tylko puste pojemniki.

Odblokować kartusz, zwalniając dźwignię (rys, A, 7). Otworzyć komorę zasobnika (rys, A, 3). Zwolnić zatrzask kartusza (rys, C, A), wyjąć pusty pojemnik. W celu założenia nowego pojemnika postępować zgodnie z punktem 7 Instrukcji obsługi.

Czyszczene i konserwacja

Do czyszczenia stosować miękką, wilgotną tkaninę. W celu wyczyszczenia większych zabrudzeń stosować wodę z mydłem. Nie stosować agresywnych środków chemicznych

Przechowywanie i transport

Nie przechowywać z zamontowanym zbiornikiem z gazem. Przechowywać z zakręconym zaworem, w miejscach ciemnych, suchych, niedostępnych dla osób postronnych i dzieci.

Transportowanie środków niebezpiecznych (np. gazu) podlega ograniczeniom, dlageto zawsze transportować urządzenie bez zamontowanego zbiornika, w miarę możliwości w oryginalnym opakowaniu.

Recykling

Prawidłowa utylizacja urządzenia polega na stosowaniu zasad selektywnej zbiórki odpadów, umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

11. Kompletacja urządzenia

1. Kuchenka turystyczna – 1 szt.

Obsah

Nr katalogowy: ....nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnita się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
31A002	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
