Typ produktu	Pneumatyczny gwoździarz bębnowy (zszywacz)
Marka	Pansam
Model	A533153
Przyłącze	1/4" Złącze szybkie
Maksymalne ciśnienie	110 psi / 7,5 bara
Zalecane ciśnienie robocze	4,1 – 6,8 bara
Długość gwoździa	22 – 45 mm
Poziom ciśnienia akustycznego LPA	89,1 dB (A)
Poziom mocy akustycznej LWA	102,1 dB (A)
Poziom wibracji	2,95 m/s²
Niepewność pomiaru wibracji	0,56 m/s²
Pojemność magazynka	Taśma spiralna gwoździ, regulowana
Smarowanie	Olej Pansam Premium (A531002)
Akcesoria (wybór)	Gwoździe 3,0x22-39 mm; olej; osuszacz filtrujący
Gwarancja	24 miesiące od daty zakupu
Utylizacja	Zużyty sprzęt elektryczny i elektroniczny należy utylizować oddzielnie (WEEE)

Często zadawane pytania - A533153 Pansam

Jak załadować magazynek gwoździarki A533153?

Otwórz pokrywę magazynka, pociągając za blokadę. Włóż taśmę spiralną gwoździ tak, aby gwoździe były skierowane ostrzami w dół, a otwór znajdował się wokół osi spirali. Zamknij pokrywę i zabezpiecz ją.

Jaki olej powinienem stosować do pneumatycznej gwoździarki?

Używaj oleju Pansam Premium (nr części A531002). Przed użyciem wlej kilka kropel do wlotu powietrza.

Co zrobić w przypadku zablokowania gwoździ?

Odłącz gwoździarkę od zasilania sprężonym powietrzem. Otwórz magazynek (patrz instrukcja) i ręcznie usuń zablokowane gwoździe.

Dlaczego gwoździarka nie uruchamia się?

Możliwe przyczyny: niewystarczające zasilanie powietrzem z kompresora, poluzowane śruby lub uszkodzone uszczelki. Sprawdź dopływ powietrza, dokręć śruby i w razie potrzeby wymień uszczelki.

Jak ustawić odpowiednią głębokość wbijania gwoździ?

Głębokość wbijania reguluje się poprzez dostosowanie ciśnienia roboczego. Zmniejsz ciśnienie, jeśli gwoździe wbijają się zbyt głęboko, a zwiększ, jeśli wbijają się zbyt płytko.

Czy mogę używać gwoździarki z innymi gwoździami?

Używaj tylko gwoździ zalecanych w instrukcji (np. 3,0 x 22-39 mm dla A533153). Niewłaściwe gwoździe powodują awarie i utratę gwarancji.

Jak czyścić gwoździarkę?

Odłącz dopływ sprężonego powietrza. Usuń pozostałości kleju za pomocą środka zmiękczającego lub przedmuchując. Nie używaj benzyny ani łatwopalnych cieczy.

Co oznacza symbol przekreślonego kosza na śmieci?

Oznacza to, że urządzenia nie wolno wyrzucać do odpadów domowych. Oddaj je do gminnego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Jakich środków ostrożności należy przestrzegać?

Zawsze noś ochronniki słuchu i okulary ochronne. Nigdy nie kieruj wylotu w stronę ludzi. Podczas ładowania trzymaj palec z dala od spustu.

Gdzie znajdę części zamienne do A533153?

Części zamienne można otrzymać w serwisie Dedra Exim (kontakt w instrukcji). Przy zamówieniu podaj numer partii i numer części.

INSTRUKCJA OBSŁUGI A533153 Pansam

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ierícem izgatavotiem pēc: / Útmutató a után gyártott készülékekhez: / Manualul de utilizare pentru aparate fabricate după: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: / Ръководството е валидно за устройства, произведени след: 01.12.2020

PL Gwoździarka bębnowa pneumatyczna Instrukcja obsługi z kartą gwarancyjną
Pneumatická hřebíkovačka Návod k obsluze se záručním listem
SK Pneumatická klincovačka Užívatel'ská príručka so záručným listom
LT Pneumatinė viniakalė Naudojimo instrukcija su Garantiniu Iapu

LV Pneimatiskais naglotājs Lietošanas instrukcija ar garantijas talonu
HU Pneumatikus szegező Használati Utasítás Garanciajeggyel
RO Pistol pneumatic pentru cuie Instrucțiuni de utilizare și certificat de garanție
DE Druckluftnagler Bedienungsanleitung mit Garantiekarte
BG Пневматичен барабанен гвоздей Инструкции за експлоатация с гаранционна карта

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie zasilania powietrzem
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone tym symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

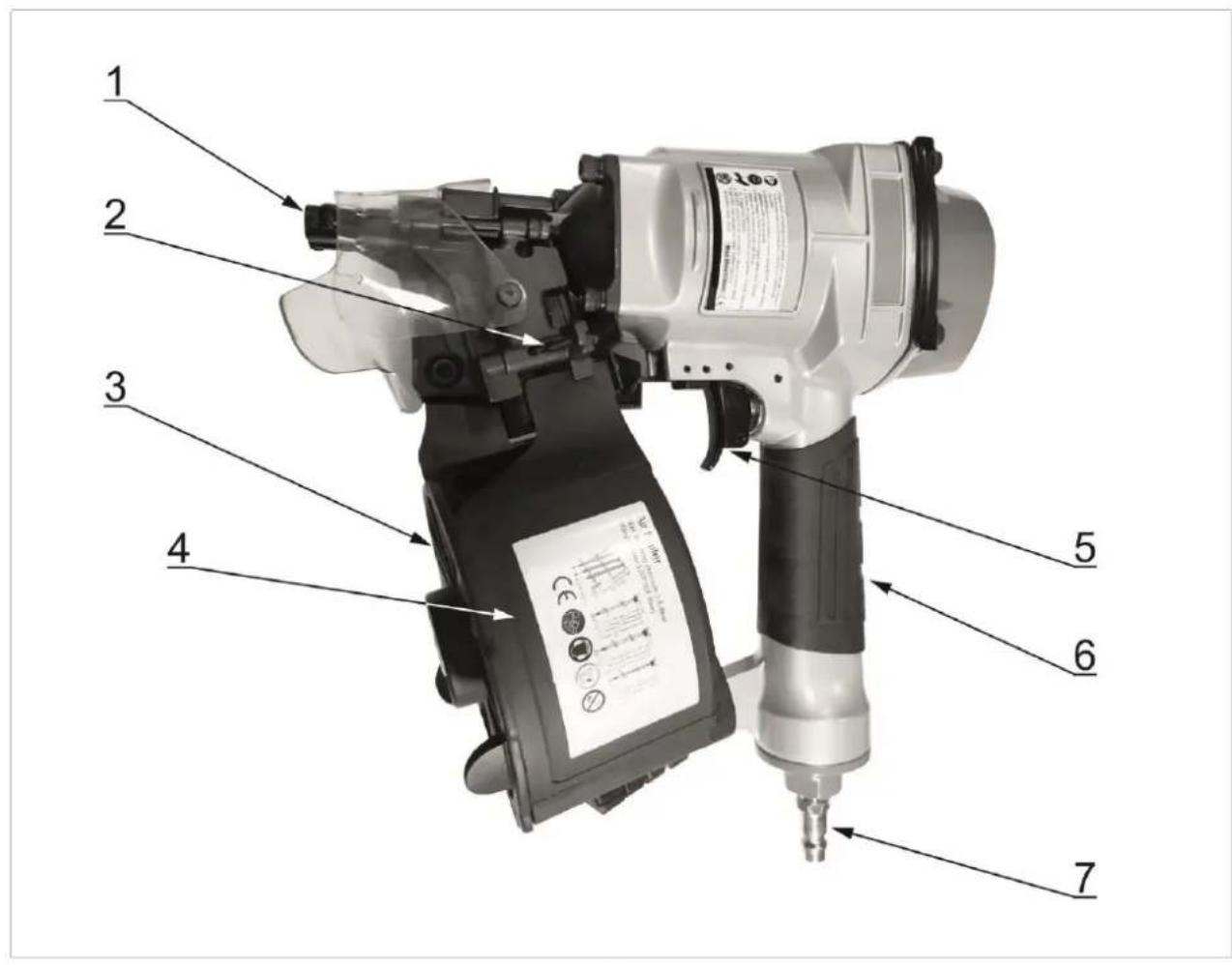

Rys. A: 1. Bezpiecznik; 2. Zatrzask pokrywy; 3. Magazynek; 4. Pokrywa magazynku; 5. Spust; 6. Rękojeść; 7. Wlot powietrza z szybkozłączką

3. Przeznaczenie urządzenia

Gwoździarka bębnowa pneumatyczna jest narzędziem łączącym elementy za pomocą gwoździ. Do pracy gwoździarką niezbędny jest strumień spreżonego powietrza pod odpowiednim ciśnieniem. Gwoździarka posiada magazynek na gwoździe, który ułatwia i znacznie przyspiesza pracę.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Praca ciągła S1

Powietrze oczyszczone, mgała olejowa. Przepuszczone poprzez

jednostkę z reduktorem ciśnienia i naolejaczem magnesium.

1. Dane techniczne

Model	A533153	A533154
Nazwa	Gwożdziarka bębnowa (dekarska) na gwożdzie papowe	Gwożdziarka bębnowa (stolarska) na gwożdzie
Maksymalne ciśnienie [psi / bar]	110 / 7,5	120 / 8,3
Zalecane ciśnienie pracy [bar]	4,1 – 6,8	4,8 – 7,5
Moc akustyczna LWA [dB(A)]	102,1	100,4
Poziom ciśnienia akustycznego LPA [dB(A)]	89,1	87,4
Niepewność pomiaru K [dB(A)]	2,5	2,5
Poziom wibracji [m/s2]	2,95	3,22
Niepewność pomiaru K [m/s2]	0,56	0,08
Przyłącze	1⁄4"	1⁄4"
Długość gwożdzi [mm]	22 – 45	25 – 55
Średnica łba gwożdzia [mm]	10,5	5,5 – 5.7

Informacja na temat drgań i hałasu

Wartość łączona drgań ah oraz niepewność pomiaru określono zgodnie z normą EN 792-13 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 792-13, wartości podano powyżej w tabeli.

⚠ UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnic od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia

środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

UWAGA Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od kompresora.

Przed przystąpieniem do pracy upewnić się, iż żaden element układu pneumatycznego nie jest uszkodzony i w razie uszkodzenia wymienić go. Wpuścić kika kropli oleju do wlotu powietrza (rys. C). Zalecany olej: Pansam Premium nr kat. A531002.

Załadowanie magazynka

Upewnić się, że magazynek jest całkowicie pusty i oczyszczony z pozostałości po pracy (np. resztki drutu łączącego gwoździe). W trakcie napełniania magazynku gwoździarkę należy trzymać w taki sposób by wyłot nie był skierowany w stronę operatora, ani w stronę innej osoby. W trakcie napełniania nie trzymać palca na spuście.

W celu otwarcia pokrywy magazynku, należy odciągnąć zatrzask pokrywy (rys. D), a następnie podnieść do góry blokađe pokrywy magazynku. Pokrywę magazynku otworzyć ruchem obrotowym w kierunku dolnym (rys. E). Magazynek posiada regulowane dno, które należy dostosować do używanej długości gwoździ. W celu ustawienia wysokości dna magazynku, należy pociągnąć do góry oś magazynku (rys. E), ustawić ją na żądana, a następnie przekręcić w kierunku zgodnym z ruchem wskazówek zegara, tak by zablokować dno. Odpowiednie wartości ustawień nadrukowane zostały na wewnętrznych ściankach magazynku.

Spiralną taśmę z gwoździami należy nałożyć tak, by otwór w taśmie znalazł się wokół osi spirali. Gwoździe muszą być zwrócone ostrzem do dna magazynku. Wolny koniec taśmy należy wyciągnąć w kierunku lufy pistoletu. Wpusty mechanizmu podającego powinny się znaleźć między pierwszym a drugim gwoździem, a łby gwoździ powinny znajdować się w tylnej ciągłej prowadnicy. Żamknąć pokrywę magazynka, a następnie zabezpieczyć ją zamykając zatrzask pokrywy. Upewnić się, że żaden element nie ma możliwości otwarcia podczas pracy.

7. Podłączenie zasilania powietrzem

Schemat prawidłowego podłączenia gwoździarki do układu zasilania sprężonym powietrzem pokazano na rysunku B. Taki układ podłączenia zapewną skuteczność i trwałość narzędzia. Zastosowanie naolejacza (pomaga w dostarczeniu czynnika smarującego do narzędzia). Należy pamiętać o codziennym sprawdzaniu poziomu oleju. Dodatkowo w schemacie pokazano zastosowanie filtra, który ma na celu usuniecie z powietrza wody i zanieczyszczeń. Są to czynniki przyspieszające powstawanie korozji. Należy codziennie kontrolować stan wody w filtrze i gdy zachodzi taka konieczność, to należy ją spuścić.

8. Użytkowanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

⚠ UWAGA Nigdy nie należy uruchamiać urządzenia jeżeli wcześniej się go nie sprawdzilo oraz nie jest się wyposażonym w wymagane środki ochrony osobistej. Osoby znajdujące się w pobliżu strefy pracy Zszywaczem pneumatycznym muszą koniecznie być wyposażone w środki BHP. Zszywacz MUSI BYĆ ODŁĄCZONY OD SPREŻONEGO POWIERZA Przed uruchomieniem zszywacz należy sprawdzić, czy wszystkie zabezpieczenia działają.

Pistolet posiada bezpiecznik na końcu lufy (rys. A. 1), który chroni użytkownika przed przypadkowym włączeniem. Aby uruchomić pistolet potrzebne jest uruchomienie zarówno spustu (rys. A. 5), jak i wciśnięcie bezpiecznika. Aby wbić gwóźdź należy w wybranym miejscu przyłożyć pistolet w taki sposób by bezpiecznik na końcu lufy został wciśnięty, a następnie pociągnąć spust. W celu wbicia kolejnego gwoździa należy zwolnić spust by wrócił do pozycji początkowej, a następnie wcisnąć go ponownie, nie zwalniając wciśniętego położenia bezpiecznika.

W przypadku gdy gwóżdź został wbity zbyt głęboko, należy zmniejszyć ciśnienie i dobrać je by uzyskać wymaganą głębokość wbijania.

9. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła sprężonego powietrza.

Zacięcie lub zablokowanie gwoździ

W przypadku zacięcia lub zablokowania gwoździ należy odłączyć gwoździarkę od źródła spreżonego powietrza, następnie otworzyć magazynek ( patrz Przygotowanie do pracy: załadowanie magazynka) i usunąć zacięte gwoździe.

Czyszczenie gwoździarki

Do czyszczenia gwożdziarki nie wolno stosować benzyny lub innego palnego płynu. Po czyszczeniu takimi środkami opary powstałe na skutek schnięcia w pomieszczeniu mogą być przyczyną powstania eksplozji w gwożdziarce. To natomiast grozi wypadkiem śmiertelnym lub uszkodzeniem ciała. Substancje rozmiękczające używane do czyszczenia końcówki gwożdziarki mogą powodować rozmiękczenie substancji klejącej gwożdzie.

Odłączyć źródło sprężonego powietrza od gwożdziarki. Narost z substancji klejącej gwożdzie można usunąć za pomocą substancji rozmiękczającej lub przedmuchać. Należy dokładnie przedmuchać magazynek gwożdziarki, jak i podajnik gwożdzi oraz usunąć pozostałości po drutach łączących gwożdzie (nie smarować).

11. Części zamienne i akcesoria

Akcesoria dostępne w sprzedaży:

Dla gwoździarki A533153:

A536422 – gwoździe 3,0x22mm

A536425 – gwoździe 3,0x25mm

A536432 – gwoździe 3,0x32mm

A536439 – gwoździe 3,0x39mm

A531002 – olej do narzędzi pneumatycznych

A532203 – filtr odwadniacz, reduktor, naolejacz

Dla gwożdziarki A533153:

A536638 - gwoździe 2,1x38mm

A536645 - gwoździe 2,1x45mm

A536650 - gwoździe 2,1x50mm

A531002 – olej do narzędzi pneumatycznych

A532203 - filtr odwadniacz, reduktor, naolejacz

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odlączyć urządzenie od źródła sprężonego powietrza.

Problem	Przyczyna	Rozwiązanie
Powietrze wydmuchiwane przez szczeliny na szczycie narzędzia lub w okolicy spustu	Połuzowane śruby. Uszkodzone uszczelnienie.	Sprawdzić czy śruby nie są poluzowane. Sprawdzić stan uszczelnień w razie potrzeby wymienić.
Narzędzie nie uruchamia się lub pracuje powoli	Kompresor nie zapewnia wystarczającego dopływu powietrza	Należy podłączyć urządzenie do wydajniejszego kompresora. Niedostateczne smarowanie. Sprawdzić stan uszczelnień.
Częste zacięcia narzędzia	Niewłaściwe lub uszkodzone elementy złączne	Magazynek jest brudny i nie zapewnia właściwego podawania elementów. Oczyścić magazynek
Niewystarczająca moc	Zastosowano złę węże lub nastawiono złę ciśnienie	Zmienićwęże na węże o większej średnicy. Sprawdzić i dostosować odpowiednie ciśnienie.

13. Kompletacja urządzenia

A533153: 1. Gwoździarka bębnowa – 1 szt.; 2. Klucz ampulowy – 2 szt.; Olej – 1 szt.; Okulary ochronne -1 szt.

A533154: 1. Gwoździarka bębnowa – 1 szt.; 2. Klucz ampulowy – 2 szt.; Olej – 1 szt.; Okulary ochronne -1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

— Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużyłego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postepowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udziela dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części do rysunku złożeniowego

A533153 (Rys. F)

Nr	Nazwa części	Nr	Nazwa części
1	Śruba	52	Dźwignia
2	Tuleja	53	Spust
3	O-ring	54	Sworzeń
4	Pokrywa wylotu	55	Zawias
5	Uszczelka	56	Zawias
6	Cylinder	57	Sprężyna
7	Śruba	58	Bezpiecznik

8	Ramka	59	O-ring
9	Obudowa tylna	60	O-ring
10	Podkładka uszczelniająca	61	Głowica
11	Podkładka sprężynująca	62	Śruba
12	Osłona sprężyny	63	Tuleja
13	Sprężyna	64	Sworzeń
14	Pierścień	65	Zatyczka osłony
15	O-ring	66	Osłona
16	O-ring	67	Blokada magazynka
17	Zawór	68	Sprężyna
18	Cylinder uszczelniający	69	Sprężyna
19	Tłok	70	Klamra
20	O-ring	71	Osłona
21	Cylinder	72	Sworzeń
22	O-ring	73	Sworzeń
23	Uszczelka	74	Sprężyna
24	Podkładka tłoka	75	Klamra
25	O-ring	76	Sworzeń
26	Zderzak	77	O-ring
27	Obudowa	78	Tłok
28	Etykieta	79	O-ring
29	Etykieta	80	Sprężyna
30	Gumowy uchwyt	81	Sprężyna
32	Sworzeń	82	Sworzeń
33	O-ring	83	Zderzak
34	Porywa rękijeści	84	Gniazdo sprężyny
35	Śruba	85	Pierścień osadczy
36	Podkładka	86	Pokrywa magazynka
38	O-ring	90	Tacka gwożdziowa
39	Podstawa zaworu	92	Sprężyna
40	O-ring	93	Trzon
41	Tuleja zaworu	94	Gniazdo sprężyny
42	O-ring	95	Osłona magazynka
43	O-ring	96	Podkładka
44	Tuleja	97	Sworzeń
45	O-ring	98	Śruba
46	O-ring	99	Trzon
47	Sprężyna	100	Nakrętka
48	Trzon zaworu	101	Nakrętka
49	O-ring	102	Szybkoziączka
50	Tuleja zaworu	103	Podkładka sprężynująca
51	Sworzeń

A533154 (Rys. G)

Nr	Nazwa części	Nr	Nazwa części
1	Śruba	57	Sworzeń
2	Tuleja	58	Przegroda bezpieczeństwa
3	O-ring	59	Spust
4	Pokrywa wylotu	60	O-ring
5	Śruba	61	O-ring
6	Podkładka	62	Podajnik tłoka
7	Pokrywa tylna	63	O-ring
8	Uszczelka	64	Uszczelka
9	Przegroda wylotu	65	Osłona podajnika
10	O-ring	66	Tuleja
11	O-ring	67	Śruba
12	Sprężyna	68	Sprężyna
13	Zawór	69	Podajnik
14	O-ring	70	Wal podajnika
15	Pierścień	71	Pierścień
16	O-ring	72	Wal prowadnicy gwożdzi
17	Tłok	73	Sprężyna
18	Cylinder	74	Popychacz
19	O-ring	75	Regulator
20	Podkładka	76	Gniazdo
21	O-ring	77	Nakrętka
22	O-ring	78	Śruba
23	Podkładka uszczelniająca	79	Pierścień
24	O-ring	80	Prowadnica
25	Zderzak tłoka	81	Sworzeń
26	Podkładka	82	Sworzeń
27	O-ring	83	Sworzeń
28	Śruba	84	Sprężyna
29	Obudowa	85	Sprężyna
30	Głowica	86	Śruba
31	Podkładka sprężynująca	87	Osłona
32	Śruba	88	Sprężyna
33	Bezpiecznik głowicy	89	Ogranicznik
34	Sprężyna	90	Główny ogranicznik
35	Śruba	91	Sworzeń
36	Obudowa	92	Obudowa magazynka
37	Uszczelka	93	Pokrywka
38	Pokrywa rękojeści	94	Śruba
39	Szybkozłączka	95	Podkładka sprężynująca
40	Zatyczka	96	Podkładka
41	Sworzeń	97	Trzon
42	Sworzeń	98	Nakrętka
43	Sworzeń	99	Podkładka
44	O-ring	100	Pierścień osadczy
45	O-ring	101	Tacka gwoździowa
46	Gniazdo zaworu	102	Magazynek
47	O-ring	103	Sworzeń
48	Tuleja zaworu	104	Nakrętka
49	O-ring	105	Osłona magazynka
50	O-ring	106	Podkładka
51	Sprężyna	107	Baza prowadnicy
52	Dźwignia spustu	108	Śruba
53	O-ring	109	Prowadnica
54	O-ring	110	Osłona rękojeści
55	Gniazdo spustu	111	Sworzeń
56	Sprężyna	112	O-ring

Karta gwarancyjna

na

Gwoździarka bębnowa pneumatyczna

Nr katalogowy:

○ A533153,

○ A533154

nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda

wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Gwoździarka bębnowa pneumatyczna	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
   d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
6. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
7. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
8. Úwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
    Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

Užstrigę arba užstrigę nagai
